ŠTÝL. KVALITA. FUNKČNOSŤ. Technický katalóg sendvičových panelov ARPANEL

Transcript

1 ŠTÝL. KVALITA. FUNKČNOSŤ. Technický katalóg sendvičových panelov ARPANEL Vydanie XII

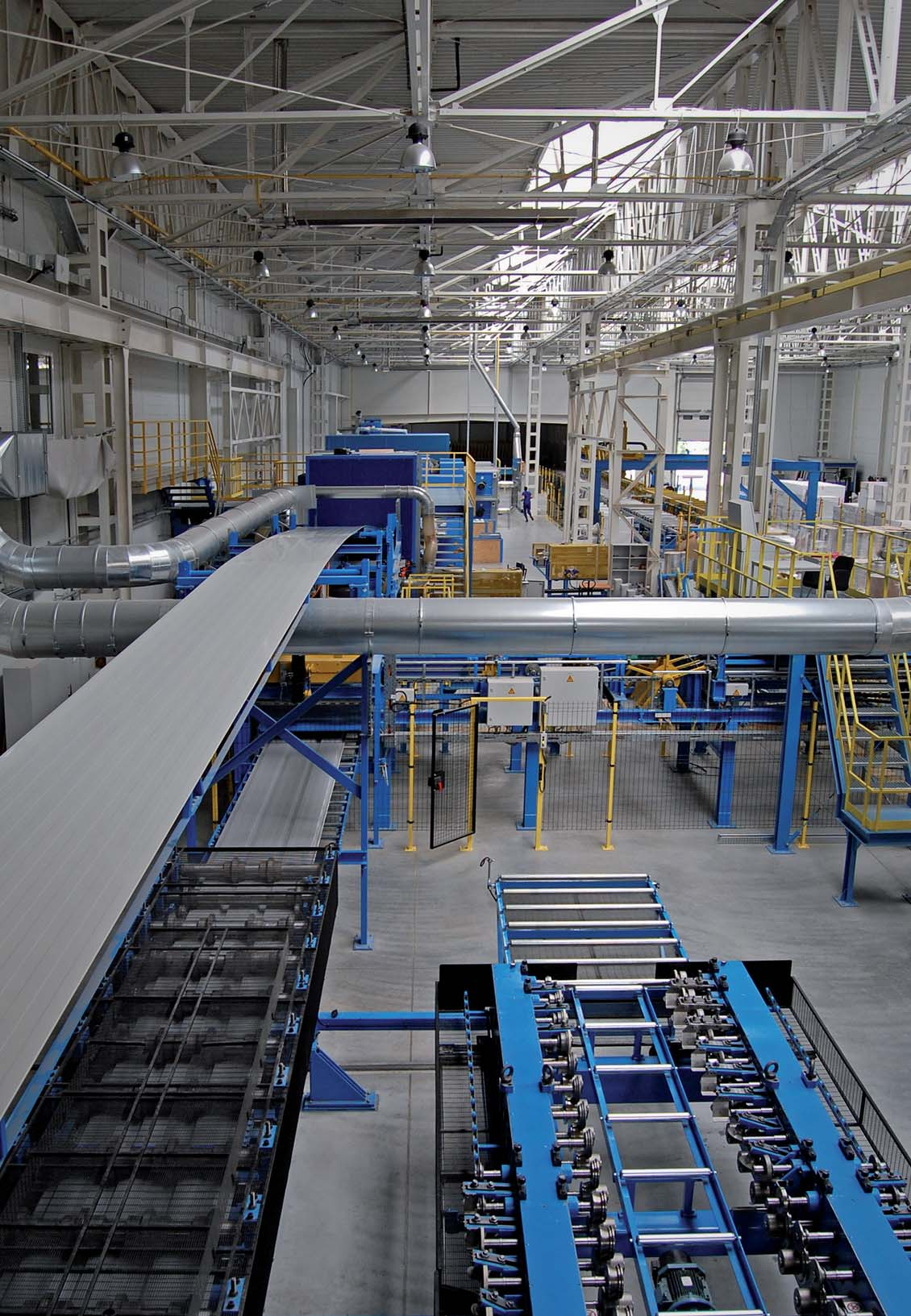

2 Výrobná linka sendvičových panelov ARPANEL

3 Obsah 1. Úvod Zloženie sendvičových panelov ARPANEL Typy sendvičových panelov ARPANEL Spôsob pripojenia sendvičových panelov a upevnenie ku konštrukcii Prostredie a podmienky využitia sendvičových panelov ARPANEL Profilácia panelov Farebná ponuka Technické parametre Rozsah využitia sendvičových panelov ARPANEL Tepelná izolácia Reakcia na pôsobenie ohňa a protipožiarne parametre Akustika sendvičových panelov ARPANEL Technické detaily - Príklady riešenia Horizontálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov Strešný systém zo sendvičových panelov Systém uloženia chladiarenských panelov Tabuľky zaťaženia Pokyny pre prepravu Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Záruka na sendvičové panely ARPANEL so štandardným plášťom Vyhlásenie o parametroch Hygienické atesty 127 3

4 1. Úvod Firma Adamietz bola založená v roku Od tejto chvíle neustále zdokonaľujeme naše kompetencie v oblasti služieb stavebných investícií. Vďaka skúsenostiam získaným na medzinárodných trhoch sme schopní vyhovieť vysokým očakávaniam našich zákazníkov. Naša technológia sa opiera o skúsenosti európskych lídrov špecializujúcich sa v dodávkach technológií pre výrobu izolačných materiálov najvyššej kvality. Tak vznikol systém ARPANEL. Od roku 2007 disponuje naša spoločnosť modernými výrobnými halami, skladmi a kanceláriami s celkovou rozlohou 19 tis. m². ARPANEL je systém, ktorý spája aktuálne trendy v stavebníctve a projektovaní, so znalosťou a dlhoročnými skúsenosťami nášho tímu.. Efektívne pôsobíme prakticky vo všetkých sférach súvisiacich s oblasťou profesionálnych stavebných služieb. Od konkurencie sa odlišujeme predovšetkým flexibilitou a rýchlosťou spracovania zákaziek. Špecializujeme sa v realizácii projektov priemyselných objektov rôzneho typu, verejných budov, skladov, autosalónov či športovo-rekreačných hál, napr. bazénov, aquaparkov a wellness zariadení. Je dielom špecialistov s najvyššou úrovňou špecializácie. Nejedná sa len o sendvičové panely. ARPANEL je komplexný systém, ktorý je efektom našich viac ako 20 ročných skúseností v projektovaní a realizácii ľahkého opláštenia. Systém ARPANEL je navyše podporovaný hĺbkovou analýzou európskych trhov a požiadavkami súčasných odberateľov. Sendvičové panely ARPANEL boli navrhnuté s tromi typmi izolačného jadra: Sústredíme sa na ponuku výrobkov, ktoré spĺňajú najvyššie nároky investorov, architektov a užívateľov súčasných priemyselných, komerčných či verejných objektov. polyuretánová pena PUR, polyisokyanurátová pena PIR, minerálna vlna MiWo. V roku 2013 sme zahájili výrobu izolačných sendvičových panelov určených pre strechy a steny rôznych objektov z oceľovej alebo betónovej konštrukcie. Produkcii predchádzali 3 roky príprav. Mohli sme tak vytvoriť a zaviesť technológiu, vďaka ktorej sme spustili jednu z najmodernejších liniek na výrobu sendvičových panelov v Európe. Rozmanitosť ponuky ARPANEL oceňujú investori, architekti i zhotovitelia, ktorí tak majú slobodu voľby vhodného riešenia izolácie striech i stien, v závislosti od svojich potrieb aj druhu a účelu objektu. ARPANEL, to je štýl, kvalita a funkčnosť. 4

5 2. Systém sendvičových panelov ARPANEL 5

6 2.1 Zloženie sendvičových panelov ARPANEL Sendvičové panely ARPANEL sú prefabrikovanými prvkami, ktoré sa skladajú z dvoch plášťov z oceľových plechov (vnútorného a vonkajšieho) a vnútorného izolačného jadra medzi nimi, ktoré môže byť vyrobené z pevnej polyuretánovej peny či polyisokyanurátové peny alebo minerálnej vlny. Jadro panelov poskytuje tepelnú a zvukovú izoláciu. Oceľové plášte sú odolné proti korózii a vďaka jadru súčasne vykazujú vysokú mechanickú odolnosť. Obe strany plášťa sendvičových panelov ARPANEL sú vyrobené z pozinkovaného plechu s hrúbkou od 0,4 do 0,7 mm. Organické ochranné vrstvy zaisťujú odolnosť voči pôsobeniu činiteľov s rôznym stupňom agresivity. Na vonkajšej vrstve plechu je v štandardnom prevedení zaistená polyesterová povrchová úprava. Pokiaľ je požadovaná vyššia odolnosť voči korózii alebo ak sa majú sendvičové panely nachádzať v prostredí s potravinami, môže byť vykonaná povrchová úprava PVC, HPS 200, PVDF či HPS Prisma. Kovové vrstvy panelu ARPANEL jednak zabezpečujú ochranu pred atmosférickými vplyvmi ako je dážď alebo sneh, ale spĺňajú aj dekoračnú funkciu. Navyše si v reakcii s vodnou parou, vlhkosťou, snehom či chemickými látkami zachovávajú svoje parametre. Zloženie sendvičových panelov ARPANEL: 1. Výplň z polyuretánovej peny PUR/PIR 2. Polyuretánové tesnenie s hrúbkou 6 mm montované vo výrobnom procese 3. Oceľové plášte 4. Jadro z minerálnej vlny MiWo 5. Oceľové plášte Sendvičové panely ARPANEL sa vyrábajú v troch typoch jadier, a to: PUR - zo zmesi polyolu, ktorá má peniace vlastnosti, čiže z polyuretánovej peny PUR s vysokými tepelnoizolačnými parametrami a hustotou cca 40+/- [kg/m3], v súlade s normou PN-EN 13165; PIR - z polyisokyanurátovej peny PIR z chemicky modifikovaného polyuretánového jádra, ktoré sa vďaka zachovaniu príslušných mechanických a tepelnoizolačných vlastností, charakterizuje zvýšenou protipožiarnou odolnosťou; MiWo - tvrdá nehorľavá kamenná minerálna vlna s hustotou 105[kg/m3] a kolmo do oceľového plašťa usporiadaných vlákien, charakterizujúca sa vysokou protipožiarnou odolnosťou, neporovnateľne väčšiou, než pri inom type jadra sendvičových panelov. Základnou surovinou pri procese výroby kamennej vlny ktorá sa používa pri výrobe panelov je čadič. Vlna si zachováva mechanické vlastnosti a vykazuje skvelú tvarovú stálosť. Stenové a strešné sendvičové panely ARPANEL s oceľovými plášťami sú najčastejšie využívaným stavebným materiálom pre výstavbu priemyselných, komerčných, veľkoplošných, kancelárskych, športových, poľnohospodárskych a tiež verejných objektov. Sendvičové panely ARPANEL sú používané v rôznych typoch objektov, tiež k výstavbe deliacich stien, stropov a ďalších priečok. Panel s jadrom z polyuretanu ARPANEL S PUR/PIR Panel s jadrom z minerálnej vlny ARPANEL S MiWo vonkajšia strana vonkajšia strana vnútorná strana vnútorná strana 6

7 2.2 Typy sendvičových panelov ARPANEL Z dôvodu rozvoja priemyslu a konkurencie a tiež zvýšenia ekologických nárokov týkajúcich sa stavieb je od investorov pri realizácii projektov vyžadované použitie najmodernejších stavebných materiálov. Preto plášte sendvičových panelov ARPANEL charakterizuje najvyššia kvalita. Sú vyrobené z pozinkovaných oceľových plechov s organickou vrstvou napr. polyesterom, ktorý zabezpečuje príslušnú tuhosť a únosnosť, zároveň chráni izolačné jadro. Parametre oceľových plášťov sú vždy primerane upravené podľa nárokov príslušného projektu a vďaka širokej farebnej škále získava projekt jedinečný charakter. Ponuka ARPANEL sa neobmedzuje iba na sendvičové panely. Firma Adamietz sa špecializuje na komplexnú realizáciu priemyselných objektov. Medzi základné činnosti skupiny Adamietz patrí výroba profilov valcovaných za studena (vrátane oplechovania) a výroba oceľových konštrukcií. Vďaka vybranej stratégie ponuky komplexných riešení v priemyselnom stavebníctve naša firma ponúka okrem dodávky sendvičových panelov tiež širokú škálu montážneho príslušenstva. Vychádzame z predpokladu, že jedine komplexná ponuka zaručuje odberateľovi získanie všetkých prvkov potrebných pre realizáciu projektu. Skúsený tím ARPANEL sa sústredí na realizáciu investičných projektov, v ktorých sa okrem ekonomického aspektu a energetickej účinnosti, kladie dôraz tiež na štýl, kvalitu a funkčnosť. Presvedčilo sa o tom už mnoho investorov, ktorí využili ponuky našej firmy. Sendvičové panely ARPANEL sú súčasťou najnovšieho systému ľahkého opláštenia objektov, ktorý sa vyznačuje dokonalými technickými parametrami a spĺňa najmodernejšie tepelné a ekologické nároky a v prípade panelov s jadrom PIR a MiWo má navyše zvýšenú protipožiarnu odolnosť. V ponuke ARPANEL nájdete nasledujúce sendvičové panely: Stenový sendvičový panel ARPANEL S PUR/PIR - štandardná metóda upevnenia; Stenový sendvičový panel ARPANEL SU PUR/PIR - skrytá metóda upevnenia; Strešný sendvičový panel ARPANEL D PUR/PIR; Chladiarenský sendvičový panel ARPANEL CH PUR/PIR. Stenový sendvičový panel ARPANEL S MiWo - štandardná metóda upevnenia 7

8 2.2 Typy sendvičových panelov ARPANEL Stenový sendvičový panel ARPANEL S PUR/PIR - štandardná metóda upevnenia Šírka panelu: 1000, 1100, 1150 mm D D = 40, 60, 80, 100 mm 8

9 2.2 Typy sendvičových panelov ARPANEL Stenový sendvičový panel ARPANEL SU PUR/PIR - skrytá metóda upevnenia Šírka panelu: 1000 mm D D = 60, 80, 100 mm 9

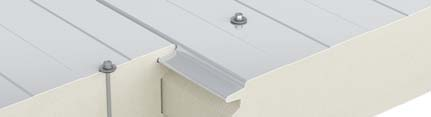

10 2.2 Typy sendvičových panelov ARPANEL Strešný sendvičový panel ARPANEL D PUR/PIR Šírka panelu: 1000 mm D D = 40, 60, 80, 100, 120 mm 10

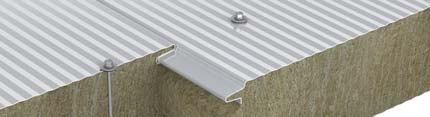

11 2.2 Typy sendvičových panelov ARPANEL Chladiarenský sendvičový panel ARPANEL CH PUR/PIR Šírka panelu: 1000, 1100, 1150 mm D D = 120, 160, 200 mm 11

12 2.2 Typy sendvičových panelov ARPANEL Stenový sendvičový panel ARPANEL S MiWo - štandardná metóda upevnenia Šírka panelu: 1000, 1100 D D = 100, 120, 150, 220 mm 12

13 2.3 Spôsob pripojenia sendvičových panelov a upevnenie ku konštrukcii Pripojenie stenových sendvičových panelov ARPANEL S PUR/PIR - štandardná metóda upevnenia tesnenie 4,0 mm tesniaca páska 3 Pripojenie stenových sendvičových panelov ARPANEL SU PUR/PIR - skrytá metóda upevnenia , , ,5 tesniaca páska ,8 Pripojenie strešných sendvičových panelov ARPANEL D PUR/PIR ~ 300 tesniaca páska 13

14 2.3 Spôsob pripojenia sendvičových panelov a upevnenie ku konštrukcii Pripojenie chladiarenských sendvičových panelov ARPANEL CH PUR/PIR tesniaca páska Pripojenie stenových sendvičových panelov ARPANEL S MiWo - štandardná metóda upevnenie

15 2.4 Prostredie a podmienky využitia sendvičových panelov ARPANEL Pri výbere parametrov sendvičových panelov je veľmi dôležité určiť prostredie, v ktorom bude panel použitý. Je potrebné správne rozpoznať a určiť stupeň agresivity pracovného prostredia, ako vonkajšieho (od C2 do C5-M), tak vnútorného (od A1 do A6). Pre tzv. neutrálne prostredie sú vhodné všetky panely s vrstvou typu PE 25, zatiaľ čo pred realizáciou projektov v takých lokalizáciách ako sú napríklad mäsiarne, závod spracúvajúci ryby, továrne na výrobu hnojív, projektant po konzultácii s užívateľom stanovuje podmienky prostredia, ktoré producentovi umožňujú výber sendvičových panelov s vhodnou povrchovou úpravou. Nižšie uvedená tabuľka popisuje kodifikáciu prostredia pre sendvičové panely ARPANEL s uvedením ich lokalizácie. Typ ochrany proti korózii SP SP PVDF PVDF+ PUR PVC(P) PVC+F Trieda odolnosti proti korózii [DIN ] II III III III III III III Nominálna hrúbka [EN ] Trieda odolnosti proti korózii ** Vonku - EN RC3 RC3 RC4 RC5 RC5 - Vnútri - EN CPI2 CPI3 CPI3 CPI4 CPI5 CPI4 CPI5 Atmosféry podľa koróznej agresivity vonkajšieho prostredia EN Vidiecke prostredie C2 - *** - Priemyselné a mestské prostredie C3 i C4 - *** - Prímorské prostredie 0 < 10 km od mora C5 - M - - *** - 10 < 20 km od mora C4 - *** - Vysoké priemyselné znečistenie C5 - I *** - Neagresívna Čistenie Bežné Nízka vlhkosťt Ai1-40 C 25 C 0% - 40%* Atmosféry podľa koróznej agresivity vnútorného prostredia EN Neagresívna Čistenie - Bežné Stredná vlhkosť Neagresívna Málo intenzívne Vysoká vlhkosť Primerane agresívna Málo intenzívne Vlhká Agresívna Intenzívne Veľmi vlhká Ai2 0 C 25 C 40% - 60%* Ai3 0 C 25 C 60% - 80%* Ai4 0 C 30 C 60% - 80%* Ai5 0 C 35 C 80% - 90%* Veľmi agresívna Veľmi intenzívne Nasýtená Ai6 0 C 40 C 90% - 100%* Teplotná odolnosť ( C) Kategória odolnosti voči UV (ultrafialovému) žiareniu EN Ruv3 Ruv4 Ruv4 Ruv4 Ruv2 - Pružnosť Odolnosť proti nečistotám dobré s výnimkami dobré veľmi dobré veľmi dobré bez výnimiek - nevhodné * Počas čistenia nemôže teplota klesnúť pod rosný bod. Podrobné informácie nájdete v tabuľke: teplota rosného bodu sa týka konkrétnej teploty prostredia a relatívnej vlhkosti. V prípade ochladenia musí pracovná atmosféra mať o 3 C viac, než je teplota rosného bodu. ** Kategória odolnosti proti korózii závisí od atmosférických podmienok vnútorného prostredia i prostredia mimo budovy. Normálne vonkajšie atmosferické podmienky: C1, C2, C3, C4, C5-M i C5-1. Príklad: vonkajšie atmosféra C3 vyberte oceľový plech z kategórie odolnosti proti korózii RC3 alebo RC4 *** Odporúčané na použitie v severných lokalizáciách od 48. rovnobežky a pri teplote max. do 70 C 15

16 2.5 Profilácia panelov Exteriérový povrch D Interiérový povrch Profilácia Lineárna Mikro 14 Mikro 8 Hladká Exteriérový povrch ANO ANO ANO ANO Interiérový povrch ANO NIE NIE ANO Lineárna Lineárna 14 Mikro 14 Mikro 14 8 Mikro 8 Mikro 8 Hladké Strešný profil (panely PUR/PIR) Trapézový Trapézový 16

17 2.6 Farebná ponuka Farebná ponuka sendvičových panelov ARPANEL zodpovedá štandardu RAL. Sendvičové panely ARPANEL sú produkované s vonkajšími a vnútornými plášťami so zachovaním ponuky zo základnej palety farieb. V prípade záujmu zákazníka o iné farby je možné vymedziť podmienky dodávky po predchádzajúcej dohode s Oddelením starostlivosti o zákazníkov ARPANEL, ktoré overí dostupnosť daného odtieňa na trhu producentov plechov. Bez ohľadu na výber panelov je v súlade s tabuľkami odporúčané, aby sendvičové panely v tmavých odtieňoch boli upevňované výlučne na dvoch podperách. Upevnenie tmavých panelov na viac ako dvoch podperách môže mať za následok výskyt mierneho zvlnenia z dôvodu vyššieho tepelného namáhania. Hoci je toto zvlnenie formálne prípustné v norme výrobku, môže spôsobiť estetické výhrady investora a byť dôvodom pre neskoršiu reklamáciu. Nezaručujeme homogénnu rovnosť povrchu sendvičových panelov tmavej farby inštalovaných na viac ako dvoch podperách, pokiaľ nebolo toto použitie písomne schválené oprávneným zástupcom našej spoločnosti. Rozdelenie na farebné skupiny I skupina veľmi svetlé RAL 1015, 1016, 1018, 6019, 7035, 9001, odtiene 9002, 9010 RAL 1002, 1003, 1004, 1014, 1017, 1019, 1021, 1023, 1035, 2000, 2003, 2004, 2008, 2009, II skupina svetlé odtiene 5012, 5024, 6018, 6021, 6033, 7000, 7037, 7040, 9006, 9022 RAL 3000, 3002, 3003, 3005, 3011, 3013, 5002, 5005, 5009, 5010, 5011, 5022, 6000, 6003, III skupina tmavé odtiene 6005, 6011, 6020, 6029, 7015, 7016, 7022, 7024, 8016,8017, 8023, 9005, 9007 Všeobecná charakteristika farebnej palety RAL RAL štandard pre stupnicu farebných odtieňov založený na porovnávaní so vzorkami. Týmto spôsobom sú označované farby kovov, aerosólových autolakov, samolepiacich PVC fólií používaných výtvarníkmi a v mnohých iných prípadoch, takisto aj farby miešané počítačovo, bez ohľadu na ich výrobcu. Označenie RAL je skratkou názvu nemeckej inštitúcie založenej v dvadsiatych rokoch 20.storočia: Reichsausschuss für Lieferbedingungen. Od roku 1980 je nazývaná Nemeckým Inštitútom pre záruku a označenie tovaru RAL (Deutsches Institut fuer Guetesicherung und Kennzeichnung e. V.). Jednou z úloh tohto inštitútu je systematizácia popisu farieb pre použitie v priemysle a obchode. Za kvalitu vzorkovania farieb vo vzorkovníkoch bola 75 rokov zodpovedná jedna firma zaoberajúca sa ich tvorením Muster-Schmidt založená v Berlíne v roku Systém vznikol v roku 1927 a na začiatku sa skladal z 30 farieb. Aktuálne ich systematizuje cez 200. Systém nenadväzuje na iné farebné modely. Farby boli stanovené arbitrárne. Pre odlíšenie od iných komplexných systémov označenia farieb, bol nazvaný RAL CLASSIC. Označenie pozostáva z nápisu RAL a štyroch číslic: RAL 10xx skupina žltých a béžových odtieňov, RAL 20xx skupina oranžových odtieňov, RAL 30xx skupina červených odtieňov, RAL 40xx skupina fialových odtieňov, RAL 50xx skupina modrých odtieňov, RAL 60xx skupina zelených odtieňov, RAL 70xx skupina šedých odtieňov, RAL 80xx skupina hnedých odtieňov, RAL 90xx skupina bielych a čiernych odtieňov. Navyše bol vytvorený presný model nazývaný RAL DESIGN, ktorý obsahuje 1625 farieb a systematizuje ich s ohľadom na experimentálne nameraný jas a sýtosť. UPOZORNENIE: tabuľka príkladových odtieňov v systéme RAL používaných pre plášte sendvičových panelov sa nachádza na poslednej vnútornej strane obalu. Jednotlivé farby v RAL DESIGN sú značené číselným kódom, ktorý sa skladá z nápisu RAL a zo siedmich číslic napr.: RAL kde 210 označuje farbu (Hue), 60 označuje jas (Lightness), a 30 označuje chromatičnosť (Chroma), čo ukazuje umiestnenie polohy vo farebnom priestore CIE LCH (podľa RALCOL). 17

18 2.7 Technické parametre Typ panelu Označenie panelu Hrúbka jadra Hustota jadra Šírka modulu Váha Skupina Názov mm kg/m 3 mm kg/m 2 ARPANEL S / ,90 Stenový sendvičový panel ARPANEL S PUR/PIR štandardný systém upevnenia ARPANEL S / ,70 ARPANEL S / ,50 ARPANEL S / ,30 ARPANEL SU / ,70 Stenový sendvičový panel ARPANEL SU PUR/PIR skrytý systém upevnenia ARPANEL SU / ,50 ARPANEL SU / ,30 ARPANEL D 40/ / ,20 ARPANEL D 60/ / ,00 Strešný sendvičový panel ARPANEL D PUR/PIR ARPANEL D 80/ / ,80 ARPANEL D 100/ / ,60 ARPANEL D 120/ / ,40 ARPANEL CH / ,10 Chladiarenský sendvičový panel ARPANEL CH PUR/PIR ARPANEL CH / ,70 ARPANEL CH / ,30 ARPANEL S MiWo , Stenový sendvičový panel ARPANEL S MiWo - štandardný systém upevnenia ARPANEL S MiWo , ARPANEL S MiWo , ,2 ARPANEL S MiWo , ,5 18

19 2.7 Technické parametre Produkčné dĺžky Vnútorná farba Štandard Vonkajšia farba Štandard Hrúbka oceľových plášťov-štandard Typ panelu m RAL RAL mm/mm Skupina 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , ,00-18, , , 9010, 9006, 9007, 7016, 7035, , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 0,50 / 0,50 Stenový sendvičový panel ARPANEL S PUR/PIR štandardný systém upevnenia 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 Stenový sendvičový panel ARPANEL SU PUR/PIR skrytý systém upevnenia 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 Strešný sendvičový panel ARPANEL D PUR/PIR 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 Chladiarenský sendvičový panel ARPANEL CH PUR/PIR 2,00-18, , , 9010, 9006, 9007, 7016, 7035, ,50 / 0,50 2,00-14, , , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 2,00-14, , ,00-14, , , 9010, 9006, 9007, 7016, 7035, , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 0,60 / 0,50 Stenový sendvičový panel ARPANEL S MiWo - štandardný systém upevnenia 2,00-14, , , 9010, 9006, 9007, 7016, 7035, ,60 / 0,50 19

20 2.8 Rozsah využitia sendvičových panelov ARPANEL V súčasnom stavebníctve tvoria sendvičové panely ARPANEL dokonalú výplň a krytie stien a striech. Príklady odvetvia a typy investorov využívajúcich sendvičové panely s jadrom PUR/PIR: Jedná sa o materiál určený na použitie v modernej architektúre a vysoko pokročilých technológiách. Charakteristika farieb, vzory, opakovateľnosť aj rovnorodosť materiálu jednoznačne dovoľujú realizovať potreby investora či architekta. Prefabrikácia, transport a opakovateľná montáž umožňuje zminimalizovať náklady pre konečného zákazníka. V odvetviach ako je poľnohospodárstvo, spracovanie, systém skladovania a produkcie spĺňajú sendvičové panely ARPANEL potrebné štandardy z hľadiska celkovej odolnosti, požiarnej odolnosti, hygienických a akustických podmienok. Produkty ARPANEL spĺňajú všetky nároky štátnych stavebných úradov a tiež európske normy. Vďaka tomu náš produkt patrí medzi lídrov v oblasti sendvičových panelov v Európe. klady a logistické centrá, výrobné haly, závody na spracovanie a skladovanie ovocia a zeleniny, závody na spracovanie mäsa a rýb, chladiarne a mraziarne rýb, potravinársky priemysel, automobilové továrne a salóny, obchodné centrá aj drobný predaj, továrne a ťažký priemysel - opláštenie, renovácia ľahkého opláštenia aj nové opláštenia - priemysel a obchod, garáže a pavilóny, telocvične a športové haly, letecké hangáre a ďalšie civilné a vojenské objekty, sociálne, kancelárske a skladové kontajnery na stavbách a základniach pre ťažbu ropy či plynu, morské a vojenské kontajnery, chovateľské zariadenia, opláštenia automobilových kontajnerov, sklady obilnín, výrobkov z obilia a iných rastlín. Príklady použitia stenových sedvičových panelov ARPANEL S MiWo: sklady a výrobné haly s vyžšou protipožiarnou odolnosťou, protipožiarné steny vnútorné aj vonkajšie, akustické steny objektov s vyžšími parametrami hluku, hangáre a garáže civilné, vojenské a letecké, kancelárske a obytné kontajnery, meracie a testovacie tunely, továrne, sklady a sušiarne dreva, opláštenia chemických objektov, zvukotesné prepážky tzv. akustické. Všestranné využitie umožňuje projektantom a architektom realizáciu základných i rôznorodejších objektov, ktoré spĺňajú všetky parametre súčasného stavebníctva. 20

21 2.9 Tepelná izolácia Polyuretán, ktorý tvorí jadro sendvičových panelov ARPANEL, sa vyznačuje veľmi dobrými tepelno-izolačnými vlastnosťami. Súčiniteľ tepelnej vodivosti λobl. je 0,022 W/m*K. Hodnota súčiniteľa prenikania tepla je uvedená v tabuľke nižšie, ktorá obsahuje technické parametre panelov. Hodnoty prenikania tepla sendvičových panelov ARPANEL Typ panelu Hrúbka jadra Súčiniteľ prenikania tepla Rozsah využitia sendvičových panelov je výsledkom teplotne-vlhkostných výpočtov zahrňujúcich vplyv tepelných mostov a na základe požiadaviek týkajúcich sa technických podmienok, ktoré musia spĺňať budovy a ich umiestnenie. Stenové sendvičové panely ARPANEL sa vyznačujú tepelnou izoláciou, ktorá umožňuje ich využitie na opláštenie vonkajších stien (s alebo bez otvorov) verejných objektov, i priemyselných objektov s priestormi vykurovanými do t > 16 C. Strešné sendvičové panely ARPANEL sa vyznačujú tepelnou izoláciou, ktorá umožňuje ich využitie ako strešného plášťa nad priestormi verejných i priemyselných objektov vykurovaných do t > 16 C. Panely ARPANEL S MiWo sa vyznačujú dobrou tepelnou izoláciou vďaka veľmi dobrému súčiniteľovi tepelnej vodivosti A-0,038 W/K x m. Toto je dosiahnuté prostredníctvom vhodnej kamennej vlny a spôsobu montáže vnútorného jadra. Vďaka tomu získame celistvé zateplenie bez tepelných mostov a jej uloženie kolmo do oceľových plechov výrazne zvýši mechanické parametre. Stenový sendvičový panel ARPANEL S PUR/PIR štandardný systém upevnenia Stenový sendvičový panel ARPANEL SU PUR/PIR skrytý systém upevnenia Strešný sendvičový panel ARPANEL D PUR/PIR Chladiarenský sendvičový panel ARPANEL CH PUR/PIR mm U 0 = W/(m 2 x K) 40 0, , , , , , ,22 40/80 0,49 60/100 0,34 80/120 0,26 100/140 0,21 120/160 0, , , ,10 Okrem toho, spoj na okraji panelu je zaprojektovaný tak, že vytvorený kontakt zabezpečuje steny termicky bez dodatočného tesnenia. Hydrofobizované vlákna sú chránené proti vlhkosti, biologickej korózii, a kondenzácii vodnej pary. V spoji sendvičového panelu pri montáži by mal byť použitá tesniaca hmota, ktorá eliminuje prívod vzduchu a vlhkosti. Stenový sendvičový panel ARPANEL S MiWo** - štandardný systém upevnenia * hustota PUR/PIR-40 +/- 3 kg hrúbka plechov 0,5mm/0,5mm ** hustota MiWo 105kg/m3, hrúbka plechov 0,6 mm / 0,5 mm 100 0, , , ,17 21

22 2.10 Reakcia na pôsobenie ohňa a protipožiarne parametre Stenové sendvičové panely PUR/PIR/MiWo a strešné PUR/PIR boli testované v Laboratóriu ITB ako materiály využívané v stavebníctve. Testované a určené boli okrem iného základné parametre ako protipožiarna odolnosť a stupeň šírenia požiaru. Po ukončení výskumu v súlade s normou PN-EN ITB vydal výskumnú správu. Tabuľka sumarizuje preskúmané parametre a normy, podľa ktorých boli parametre klasifikované. Klasifikácia požiarnej odolnosti sendvičových panelov ARPANEL Typ panelu Hrúbka jadra Protipožiarna odolnosť podľa Reakcia na oheň podľa Protipožiarna odolnosť podľa Protipožiarna odolnosť podľa Názov mm PN-B PN-EN PUR PN-EN PIR PN-EN NRO B-s2,d0 Stenový sendvičový panel ARPANEL S PUR/PIR štandardný systém upevnenia Stenový sendvičový panel ARPANEL SU PUR/PIR skrytý systém upevnenia 60 NRO B-s2,d0 80 NRO B-s2,d0 100 NRO B-s2,d0 EI 15 / E15 EI 20 / E NRO B-s2,d0 80 NRO B-s2,d0 100 NRO B-s2,d0 EI 20 / E 20 40/80 NRO Broof(t1) 60/100 NRO Broof(t1) Strešný sendvičový panel ARPANEL D PUR/PIR 80/120 NRO Broof(t1) 100/140 NRO E / B-s2,d0 REI 20 / RE 30 REI 30 / RE 60 Broof(t1) 120/160 NRO E / B-s2,d0 REI 20 / RE 30 REI 30 / RE 60 Broof(t1) Chladiarenský sendvičový panel ARPANEL CH PUR/PIR 120 NRO B-s2,d0 EI 20/E20 EI 20 / E NRO B-s2,d0 EI 20/E20 EI 20 / E NRO B-s2,d0 EI 20/E20 EI 20 / E NRO A 2 -s1,d0 E120/El60 Stenový sendvičový panel ARPANEL S MiWo** - štandardný systém upevnenia 120 NRO A 2 -s1,d0 E120/El NRO A 2 -s1,d0 E240/El NRO A 2 -s1,d0 E240/El240 * hustota PUR/PIR-40 +/- 3 kg hrúbka plechov 0,5 mm / 0,5 mm ** hustota MiWo 105 kg / m 3, hrúbka plechov 0,6 mm / 0,5 mm 22

23 2.11 Akustika sendvičových panelov ARPANEL Akustické parametre sendvičových panelov ARPANEL boli preskúmané v súlade s normou PN-EN :1999. Hodnoty v tabuľke sa vždy vzťahujú k hornej hranici uvedeného pásma povolenej zvukovej izolácie Rw. Z akustického hľadiska môžu sendvičové panely ARPANEL tvoriť vonkajšie opláštenie objektov, ako aj vnútorné prepážky. Ako akustické prepážky majú využitie pri stavbách obchodných a výstavných pavilónov či technologických komôr a tunelov. V systéme akustickej ochrany je nutné brať do úvahy tiež množstvo a druh presklenia dverových otvorov a umiestnenie zariadení a iných výplní stien či striech Akustické vlastnosti sendvičových panelov ARPANEL Typ panelu Hrúbka jadra Akustická izolácia Koeficient zvukovej pohltivosti názov mm Rw(C,Ctr) db αw Stenový sendvičový panel ARPANEL S PUR/PIR štandardný systém upevnenia Stenový sendvičový panel ARPANEL SU PUR/PIR skrytý systém upevnenia (-3.-4) 0, (-3.-4) 0, (-3.-4) 0, (-2.-4) 0, (-3.-4) 0, (-3.-4) 0, (-2.-4) 0,15 40/80 26 (-3.-4) 0,15 Strešný sendvičový panel ARPANEL D PUR/PIR 60/ (-3.-4) 0,15 80/ (-3.-4) 0,15 100/ (-1,-4) 0,15 120/ (-2,-4) 0,15 Chladiarenský sendvičový panel ARPANEL CH PUR/PIR (-2.-4) 0, (-2.-4) 0, (-2.-4) 0, (-1,-3) 0,15 Stenový sendvičový panel ARPANEL S MiWo** - štandardný systém upevnenia (-1,-3) 0, (-1,-3) 0, (-1,-3) 0,15 * hustota PUR/PIR-40 +/- 3 kg hrúbka plechov 0,5 mm / 0,5 mm ** hustota MiWo 105kg/m3, hrúbka plechov 0,6 mm / 0,5 mm 23

24 24

25 3. Technické detaily - Príklady riešenia 25

26 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov Pozícia Predmet 1.1 Detail sokla zasunutý sokel, verzia I 1.2 Detail sokla zasunutý sokel, verzia II 1.3 Detail sokla - vysunutý sokel 1.4 Detail upevnenia panelov k oceľovému stĺpu 1.5 Detail upevnenia panelov k oceľovému stĺpu profil I omega 1.6 Detail upevnenia panelov k železobetónovému stĺpu 1.7 Detail upevnenia panelov k oceľovému stĺpu vo vonkajšom rohu 1.8 Detail upevnenia panelov k oceľovému stĺpu vo vnútornom rohu 1.9 Detail spojenia panelov s murovanou stenou 1.10 Detail spojenia panelov s oknom 1.11 Detail spojenia panelov s bránou 1.12 Detail spojenia panelov s dverami 26

27 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov 1.1 Detail sokla - zasunutý sokel, verzia I Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Sendvičový panel ARPANEL S 3 Stenový odkvap 4 Výstužný profil podľa projektu konštrukcie 5 Betónový sokel 6 Nit 7 Skrutka podľa projektu konštrukcie 8 Tesniaca páska 9 Tesniaca páska 27

28 3.1 Horizontálne uloženie sendvičových panelov 1.2 Detail sokla - zasunutý sokel, verzia II Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový sendvičový panel ARPANEL SU 3 Stenový odkvap 4 Výstužný profil podľa projektu konštrukcie 5 Tepelná izolácia 6 Betónový sokel 7 Nit 8 Skrutka podľa projektu konštrukcie 9 Tesniaca páska 28

29 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov 1.3 Detail sokla - vysunutý sokel Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Stenový odkvap 4 Výstužný profil podľa projektu konštrukcie 5 Tepelná izolácia 6 Betónový sokel 7 Nit 8 Tesniaca páska 29

30 3.1 Horizontálne uloženie sendvičových panelov 1.4 Detail upevnenia panelov k oceľovému stĺpu Pozícia Predmet 1 Oceľový stĺp podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Lemovací prvok krycej lišty spoja panelov 4 Tesniaca páska 5 Upevňovacia skrutka 6 Spojovací prvok 7 Tepelná izolácia 30

31 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov 1.5 Detail upevnenia panelov k oceľovému stĺpu - profil I omega Pozícia Predmet 1 Oceľový stĺp podľa projektu konštrukcie 2 Stenový panel ARPANEL SU 3 Lemovací prvok krycej lišty spoja panelov 4 Tesniaca páska 5 Skrutka 6 Nit 7 Tepelná izolácia 8 Podložka pre roznesenie tlaku 31

32 3.1 Horizontálne uloženie sendvičových panelov 1.6 Detail upevnenia panelov k železobetónovému stĺpu Pozícia Predmet 1 Železobetónový stĺp podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Tesniaca páska 4 Upevňovacia skrutka 5 Spojovací prvok 6 Tepelná izolácia 7 Tepelná izolace 32

33 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov tepelná dilatácia v plášti, 20mm 1.7 Detail upevnenia panelov k oceľovému stĺpu vo vonkajšom rohu Pozícia Predmet 1 Oceľový stĺp podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Lemovací prvok rohov a kútov 4 Rohová úchytka podľa projektu konštrukcie 5 Upevňovacia skrutka 6 Nit 7 Tesniaca páska 8 Tepelná izolácia 33

34 3.1 Horizontálne uloženie sendvičových panelov 1.8 Detail upevnenia panelov k oceľovému stĺpu vo vnútornom rohu Pozícia Predmet 1 Oceľový stĺp podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Lemovací prvok rohov a kútov 4 Rohová úchytka podľa projektu konštrukcie 5 Nit 6 Upevňovacia skrutka 7 Upevňovacia skrutka 8 Tepelná izolácia 9 Tesniaca páska 34

35 3.1 Horizontálne uloženie sendvičových panelov Horizontálne uloženie sendvičových panelov 1.9 Detail spojenia panelov s murovanou stenou Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový panel ARPANEL S 3 Lemovacie prvok pre napojenie panelov na steny susedných objektov 4 Lemovacie prvok 5 Upevňovacia skrutka 6 Nit 7 Spojovací prvok 8 Tepelná izolácia 9 Tesniaca páska 35

36 3.1 Horizontálne uloženie sendvičových panelov Vertikálny prierez Horizontálny prierez 1.10 Detail spojenia panelov s oknom Pozícia Predmet Pozícia Predmet 1 Oceľová konštrukcia podľa stavebného projektu 2 Stenový panel ARPANL S 3 Rohová úchytka podľa projektu konštrukcie 4 Horný odkvap otvoru 5 Lemovací prvok 6 Dolný odkvap otvoru 7 Bočné lemovanie otvoru 8 Lemovací prvok 9 Lemovací prvok 10 Nit 11 Upevňovacia skrutka 12 Tepelná izolácia 13 Tesniaca páska 14 Montážna pena 36

37 3.1 Horizontálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov 1.11 Detail spojenia panelov s bránou Pozícia Predmet 1 Oceľová konštrukcia podľa stavebného projektu 2 Stenový panel ARPANEL S 3 Rohová úchytka podľa projektu konštrukcie 4 Z profil podľa projektu konštrukcie 5 Horný odkvap otvoru 6 Odkvap 7 Lemovací prvok 8 Lemovací prvok 9 Upevňovacia skrutka 10 Nit 11 Tepelná izolácia 12 Tesniaca páska 37

38 3.1 Horizontálne uloženie sendvičových panelov 1.12 Detail spojenia panelov s dverami Pozícia Predmet 1 Oceľová konštrukcia podľa stavebného projektu 2 Stenový panel ARPANEL S 3 C profil podľa projektu konštrukcie 4 Horný odkvap otvoru 5 Lemovací prvok 6 Lemovací prvok 7 Lemovací prvok 8 Upevňovacia skrutka 9 Nit 10 Tepelná izolácia 11 Tesniaca páska 12 Tesniaca páska 13 Montážna pena 38

39 3.2 Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov Pozícia Predmet 2.1 Detail upevnenia panelov ku konštrukcii 2.2 Detail sokla - upevnenie panelov pred soklom 2.3 Detail sokla - upevnenie panelov na sokli 2.4 Detail atiky 2.5 Detail spojenie stenových a strešných panelov na štítovej stene 2.6 Detail spojenia panelov s podlahou 2.7 Detail pozdĺžneho spojenia panelov - vysoké objekty 2.8 Detail upevnenie panelov k oceľovému stĺpu v rohu 2.9 Spojenie panelov s murovanou stenou 2.10 Detail spojenia panelov s oknom 2.11 Detail spojenia panelov s bránou 39

40 3.2 Vertikálne uloženie sendvičových panelov 2.1 Detail upevnenia panelov ku konštrukcii Pozícia Predmet 1 Oceľová konštrukcia podľa stavebného projektu 2 Stenový panel ARPANEL SU 3 Podložka pre roznesenie tlaku 4 Upevňovacia skrutka 5 Tesniaca páska 40

41 3.2 Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov 2.2 Detail sokla - upevnenie panelov pred soklom Pozícia Predmet 1 Stenový panel ARPANEL SU 2 Rohová úchytka podľa projektu konštrukcie 3 Rohová úchytka podľa projektu konštrukcie 4 Lemovanie 5 Odkvap 6 Upevňovacia skrutka 7 Nit 8 Spojovací prvok 9 Skrutka podľa projektu konštrukcie 10 Tesniaca butylová páska 11 Samolepiaca tesniaca páska 12 Podložka pre roznesenie tlaku 41

42 3.2 Vertikálne uloženie sendvičových panelov 2.3 Detail sokla - upevnenie panelov na sokli zasunutý sokel Pozícia Predmet 1 Stenový panel ARPANEL SU 2 Rohová úchytka podľa projektu konštrukcie 3 Lemovanie 4 Odkvap 5 Upevňovacia skrutka 6 Nit 7 Spojovací prvok 8 Skrutka podľa projektu konštrukcie 9 Tesniaca butylová páska 10 Tesniaca páska 11 Podložka pre roznesenie tlaku 12 Tepelná izolácia 42

43 3.2 Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov 2.4 Detail atiky Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Prvok podľa projektu konštrukcie 3 Stenový panel ARPANEL SU 4 Strešný panel ARPANEL D 5 Lemovanie atiky 6 Lemovací prvok 7 Nit 8 Upevňovacia skrutka 9 Upevňovacia skrutka 10 Tepelná izolácia 11 Tesniaca páska 12 Podložka na roznesenie tlaku 43

44 3.2 Vertikálne uloženie sendvičových panelov 2.5 Detail spojenie stenových a strešných panelov na štítovej stene Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový panel ARPANEL SU 3 Strešný panel ARPANEL D 4 Lemovací prvok 5 Prvok podľa projektu konštrukcie 6 Upevňovacia skrutka 7 Upevňovacia skrutka 8 Nit 9 Tepelná izolácia 10 Podložka na roznesenie tlaku 11 Tesniaca páska 44

45 3.2 Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov 2.6 Detail spojenia panelov s podlahou Pozícia Predmet 1 Stenový panel ARPANEL 2 Lemovanie 3 Prvok podľa projektu konštrukcie 4 Nit 5 Upevňovacia skrutka 6 Spojovací prvok 7 Skrutka podľa projektu konštrukcie 8 Impregnované polyuretánové tesnenie 45

46 3.2 Vertikálne uloženie sendvičových panelov 2.7 Detail pozdĺžneho spojenia panelov - vysoké obiekty Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový panel ARPANEL SU 3 Lemovací prvok 4 Lemovanie 5 Upevňovacia skrutka 6 Tepelná izolácia 7 Tesniaca páska 8 Podložka na roznesenie tlaku 46

47 3.2 Vertikálne uloženie sendvičových panelov Vertikálne uloženie sendvičových panelov Tepelná dilatácia, 20 mm 2.8 Detail upevnenie panelov k oceľovému stĺpu v rohu Pozícia Predmet 1 Oceľový stĺp podľa projektu konštrukcie 2 Prvok podľa projektu konštrukcie 3 Stenový panel ARPANEL SU 4 Rohová úchytka podľa projektu konštrukcie 5 Lemovací prvok rohov a kútov 6 Upevňovacia skrutka 7 Upevňovacia skrutka 8 Nit 9 Tesniaca páska 10 Tepelná izolácia 11 Podložka na roznesenie tlaku 47

48 3.2 Vertikálne uloženie sendvičových panelov 2.9 Spojenie panelov s murovanou stenou Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Stenový panel ARPANEL SU 3 Lemovací prvok 4 Lemovací prvok 5 Upevňovacia skrutka 6 Nit 7 Upevňovací prvok 8 Tepelná izolácia 9 Tesniaca páska 10 Podložka na roznesenie tlaku 48

49 3.2 Vertikálne uloženie sendvičových panelov Vertikálny prierez Horizontálny prierez Vertikálne uloženie sendvičových panelov 2.10 Detail spojenia panelov s oknom Pozícia Predmet Pozícia Predmet 1 Oceľová konštrukcia podľa stavebného projektu 2 Stenový panel ARPANEL SU 3 Rohová úchytka podľa projektu konštrukcie 4 Horný odkvap otvoru 5 Lemovací prvok 6 Dolný odkvap otvoru 7 Bočné lemovanie otvoru 9 Tesniaca páska 10 Nit 11 Upevňovacia skrutka 12 Tepelná izolácia 13 Butylová tesniaca páska 14 Podložka na roznesenie tlaku 15 Montážna pena 8 Lemovací prvok 49

50 3.2 Vertikálne uloženie sendvičových panelov 2.11 Detail spojenia panelov s bránou Pozícia Predmet 1 Oceľový čap podľa projektu konštrukcie 2 Stenový panel ARPANEL SU 3 Uholník podľa projektu konštrukcie 4 Z profil podľa projektu konštrukcie 5 Horný odkvap otvoru 6 Odkvap 7 Lemovací prvok 8 Upevňovacia skrutka 9 Nit 10 Tepelná izolácia 11 Tesniaca páska 12 Podložka na roznesenie tlaku 50

51 Systém strešného opláštenia Strešný systém zo sendvičových panelov Pozícia Predmet 3.1 Detail spojenia strešných panelov 3.2 Detail spojenia strešných panelov s murovanou stenou 3.3 Detail spojenia panelov a hrebeňa 3.4 Detail upevnenia odkvapu k strešným panelom 3.5 Detail upevnenia odkvapu k stene 3.6 Detail upevnenia snehových zachytávačov 3.7 Detail zaatikového žľabu 3.8 Detail spojenia panelov s presvetľovacím pásom na hrebeni 3.9 Detail tesnenia strešného prestupu 3.10 Detail dilatácie 51

52 3.3 Systém strešného opláštenia Prierez A - A 3.1 Detail spojenia strešných panelov Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Upevňovacia skrutka 4 Samovrtný upevňovací prvok 5 Tesniaca páska 6 Tesniaca páska 7 Butylová tesniaca páska 8 Podložka (kalota) 52

53 3.3 Systém strešného opláštenia 3.2 Detail spojenia strešných panelov s murovanou stenou Pozice Předmět 1 Prvok podľa projektu konštrukcie 2 Srešný panel ARPANEL D Strešný systém zo sendvičových panelov 3 Lemovanie soklov 4 Uzatvárací lemovací prvok 5 Lemovací prvok 6 Lemovací prvok 7 Upevňovacia skrutka 8 Upevňovací prvok 9 Samovrtný upevňovací prvok 10 Nit 11 Tesniaca páska 12 Profilované tesnenie 13 Butylová tesniaca hmota 14 Tepelná izolácia 53

54 3.3 Systém strešného opláštenia 3.3 Detail spojenia panelov v hrebeni Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Lemovací hrebeňový prvok horný 4 Lemovací hrebeňový prvok dolný 5 Uzatvárací lemovací prvok 6 Lemovací prvok 7 Nit 8 Samovrtný spojovací prvok 9 Upevňovacia skrutka 10 Polyetylénová tesniaca páska 11 Tepelná izolácia 12 Profilované tesnenie 54

55 3.3 Systém strešného opláštenia 3.4 Detail upevnenia odkvapu k strešným panelom Strešný systém zo sendvičových panelov Pozícia Predmet 1 Strešný panel ARPANEL D 2 Strešný panel ARPANEL S 3 Odkvap 4 Lemovací prvok 5 Lemovanie 6 Lemovací prvok 7 Samovrtný spojovací prvok 8 Spojovací prvok 9 Nit 10 Tepelná izolácia 11 Žľab 55

56 3.3 Systém strešného opláštenia 3.5 Detail upevnenia odkvapu k stene Pozícia Předmět 1 Strešná krytina podľa projektu 2 Strešný panel ARPANEL S 3 Odkvap 4 Lemovací prvok 5 Lemovací prvok 6 Lemovací prvok 7 Spojovací prvok 8 Samovrtný spojovací prvok 9 Nit 10 Tepelná izolácia 11 Žľab 12 Tesniaca páska 56

57 3.3 Systém strešného opláštenia Strešný systém zo sendvičových panelov 3.6 Detail upevnenia snehových zachytávačov Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Upevňovacia skrutka 4 Samovrtný spojovací prvok 5 Tesniaca páska 6 Snehový záchytávač 57

58 3.3 Systém strešného opláštenia 3.7 Detail zaatikového žľabu Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Prvok podľa projektu konštrukcie 3 Strešný panel ARPANEL D 4 Stenový panel ARPANEL SU 5 Lemovací prvok 6 Lemovací prvok 7 Odkvap Pozícia Predmet 8 Upevňovacia skrutka 9 Spojovací prvok 10 Upevňovacia skrutka 11 Nit (každých 300 mm) 12 Vonkajší odkvap podľa projektu 13 Butylová tesniaca páska 14 Membrána 58

59 3.3 Systém strešného opláštenia 3.8 Detail spojenia panelov s presvetľovacom pásom na hrebeni Strešný systém zo sendvičových panelov Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Svetlík s obrubou 4 Lemovací prvok 5 Lemovací prvok 6 Samovrtný spojovací prvok 7 Upevňovacia skrutka 8 Nit 9 Tesniaca butylová páska 10 Tepelná izolácia 11 Profilované tesnenie 59

60 3.3 Systém strešného opláštenia 3.9 Detail tesnenia strešného prestupu Pozícia Predmet 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Upevňovacia skrutka 4 Spojovací prvok 5 Strešný prestup pre aplikáciu v streche 6 Tmel 60

61 3.3 Systém strešného opláštenia Poz. 3 Lemovací prvok Poz. 4 Lemovací prvok Poz. 5 Lemovací prvok 3.10 Detail dilatácie Strešný systém zo sendvičových panelov Pozice Předmět 1 Prvok podľa projektu konštrukcie 2 Strešný panel ARPANEL D 3 Lemovací prvok 4 Lemovací prvok 5 Lemovací prvok 6 Upevňovacia skrutka 7 Upevňovacia skrutka 8 Samovrtný spojovací prvok 9 Nit 10 Tepelná izolácia 11 Tesniaca páska 61

62 Systém uloženia chladiarenských panelov Strecha typ tropik / panel Pozícia Predmet 4.1 Kontakt pozdĺžny panelov ARPANEL 4.2 Detail upevnenia chladiarenských panelov s využitím spojovacích prvkov PVC 4.3 Detail systému upevnenia panelov pomocou izolačných skrutiek 4.4 Detail upevnenia panelov v kontakte do konštrukcie 4.5 Detail zavesenia v strope pomocou izolačných matíc 4.6 Detail spojenia stenových panelov pozdľž 4.7 Detail spojenia stenového a stropného panelu v rohu 4.8 Detail upevnenia stenových panelov v rohu 4.9 Detail zavesenia panelov v strope pomocou profilu T 4.10 Detail zavesenia panelov v strope przy pomocou profilu omega 4.11 Detail spojenia deliacej steny s vonkajšou stenou 4.12 Detail spojenia vnútornej steny s betónovým podstavcom 4.13 Detail spojenia vnútornej steny s podstavcom z PVC 4.14 Detail spojenia vonkajšej steny s podlahou a betónovým podstavcom 4.15 Detail spojenia deliacej steny so stropom 4.16 Detail spojenia vonkajšej steny s dverným rámom 62

63 3.4 Systém uloženia chladiarenských panelov vnútorná strana objektu 4.1. Kontakt pozdĺžny panelov ARPANEL Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Frézovaný spoj v tvare drážky eliminuje tepelný most 3 Tesniaca hmota ktorá eliminuje prívod vzduchu a vlhkosti 4 Medzera umožňujúca použitie tesniacej hmoty 5 Obojstranné, tvarované spojenie panelov v tvare dvojitého spoja Systém uloženia chladiarenských panelov 6 Sklon vnútorného spoja panelu uľahčuje montáž 63

64 3.4 Systém uloženia chladiarenských panelov 4.2. Detail upevnenia chladiarenských panelov s využitím spojovacích prvkov PVC Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Spojovací prvok pre montáž panelov 3 Prvok PVC 4 Záslepka PVC 5 Stenový pfofil podľa projektu konštrukcie 6 Polyetylénová samolepiaca páska 64

65 3.4 Systém uloženia chladiarenských panelov 4.3. Detail systému upevnenia panelov pomocou izolačných skrutiek Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Závitová tyč 3 Matica PVC 4 Podložka PVC 5 Trvalo plastická hmota 6 Prvok konštrukcie objektu 7 Podložka 8 Tesniaca butylová páska Systém uloženia chladiarenských panelov 9 Polyetylénová samolepiaca páska 65

66 3.4 Systém uloženia chladiarenských panelov vnútorná strana objektu 4.4. Detail upevnenia panelov v kontakte do konštrukcie Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Tesniaca hmota ktorá eliminuje prívod vzduchu a vlhkosti 3 Medzera umožňujúca použitie tesniacej hmoty 4 Podložka 5 Ochranný kryt 6 Skrutka 7 Podložka 8 Objímka 9 Samolepiaca polyetylenová páska 10 Stenový profil podľa projektu konštrukcie 66

67 3.4 Systém uloženia chladiarenských panelov VERTIKÁLNY PRIEREZ HORIZONTÁLNY PRIEREZ 4.5. Detail zavesenia v strope pomocou izolačných matíc Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Závitová tyč 3 Matica PVC 4 Podložka PVC 5 Trvalo plastická hmota 6 Podložka 7 Matica 8 Polyetylénová samolepiaca páska Systém uloženia chladiarenských panelov 9 Oceľová konštrukcia 67

68 3.4 Systém uloženia chladiarenských panelov 4.6. Detail spojenia stenových panelov pozdľž Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Klampiarsky prvok 3 Nit 4 Montážna polyetylénová pena 5 Trvalo plastická hmota 6 Polyetylénová samolepiaca páska 7 Stenový profil podľa projektu konštrukcie 68

69 3.4 Systém uloženia chladiarenských panelov 4.7. Detail spojenia stenového a stropného panelu v rohu Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Montážna polyuretánová pena 3 Trvalo plastická hmota 4 Polyetylénová fólia 5 Klamiarsky prvok rohový vonkajší 6 Nit 7 Montážny profil PVC 8 Rohový profil PVC Systém uloženia chladiarenských panelov 9 Klamiarsky prvok rohový vonkajší 69

70 3.4 Systém uloženia chladiarenských panelov 4.8. Detail upevnenia stenových panelov v rohu Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Montážna polyuretánová pena 3 Trvalo plastická hmota 4 Polyetylénová fólia 5 Klamiarsky prvok rohový vonkajší 6 Nit 7 Montážny profil PVC 8 Rohový profil PVC Pozícia Predmet 9 Klamiarsky prvok rohový vnútorný 10 Závitová tyč 11 Podložka 12 Matica 13 Podložka PVC 14 Matica PVC 15 Stenový profil podľa projektu konštrukcie 16 Stĺp podľa konštrukcie 70

71 3.4 Systém uloženia chladiarenských panelov 4.9. Detail zavesenia panelov v strope pomocou profilu T Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Vešiak 3 Profil T (hliníkový TALU01 alebo polyesterový PUL01 lub 02) 4 Polyetylénová samolepiaca páska 5 Skrutka 6 Podložka 7 Matica 8 Montážna polyuretánová pena Systém uloženia chladiarenských panelov 9 Trvalo plastická hmota 71

72 3.4 Systém uloženia chladiarenských panelov Detail zavesenia panelov v strope przy pomocou profilu omega Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Vešiak 3 Profil T (hliníkový TALU01 alebo polyesterový PUL01 lub 02) 4 Polyetylénová samolepiaca páska 5 Skrutka 6 Podložka 7 Matica 8 Montážna polyuretánová pena 9 Trvalo plastická hmota 72

73 3.4 Systém uloženia chladiarenských panelov plech odstánený na šírku a = d - 30 mm Detail spojenia deliacej steny s vonkajšou stenou Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Chladiarenský panel ARPANEL CH 3 Montážny profil PVC 4 Nit 5 Rohový profil PVC 6 Montážna polyuretánová pena 7 Trvalo plastická hmota 8 Klamiarsky prvok rohový vnútorný Systém uloženia chladiarenských panelov 9 Klamiarsky prvok rohový vnútorný 73

74 3.4 Systém uloženia chladiarenských panelov plech odstránený do výšky izolácie Detail spojenia vnútornej steny s betónovým soklom Pozícia Predmet 1 Betónový panel podľa projektu 2 Chladiarenský panel ARPANEL CH 3 Tepelná izolácia 4 Izolácia horizontálna a vertikálna 5 Betónová podlaha 6 Trvalo plastická hmota 7 Rohový profil PVC 74

75 3.4 Systém uloženia chladiarenských panelov plech odstránený do výšky izolácie Detail spojenia vnútornej steny s podstavcom z PVC Pozícia Predmet 1 Betónový panel podľa projektu 2 Chladiarenský panel ARPANEL CH 3 Tepelná izolácia 4 Izolácia proti vlhkosti vertikálna aj horizontálna 5 Betónová podlaha podľa projektu 6 Podstavec PVC 7 Podpora stenová 8 Montážna skrutka Systém uloženia chladiarenských panelov 9 Kryt 75

76 3.4 Systém uloženia chladiarenských panelov min. 150 mm g min. 150 mm plech odstránený do výšky izolácie Detail spojenia vonkajšej steny s podlahou a betónovým podstavcom Pozícia Predmet 1 Betónový panel podľa projektu 2 Izolácia proti vlhkosti vertikálna aj horizontálna 3 Tepelná izolácia 4 Chladiarenský panel ARPANEL CH 5 Rohový profil 6 Kotva do betónu 7 Skrutka Pozícia Predmet 8 Betónový podstavec podľa projektu 9 Klamiarsky prvok rohový vonkajší 10 Butylová hmota 11 Nit 12 Trvalo plastická hmota 13 Rohový profil PVC 14 Betónová podlaha podľa projektu 76

77 3.4 Systém uloženia chladiarenských panelov plech odstránený do šírky a = d - 30 mm STROP STENA Detail spojenia deliacej steny so stropom Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Chladiarenský panel ARPANEL CH 3 Montážny profil PVC 4 Nit 5 Rohový profil PVC 6 Montážna polyuretánová pena 7 Trvalo plastická hmota 8 Klamiarsky prvok rohový vnútorný Systém uloženia chladiarenských panelov 9 Klamiarsky prvok rohový vnútorný 77

78 3.4 Systém uloženia chladiarenských panelov Detail spojenia vonkajšej steny s dverným rámom Pozícia Predmet 1 Chladiarenský panel ARPANEL CH 2 Chladiarenské dvere 3 Montážna polyuretánová pena 4 Skrutka 5 Trvalo plastická hmota 78

79 4. Tabuľky zaťaženia 79

80 Sendvičové panely ARPANEL boli testované z hľadiska prípustného zaťaženia Technickým a skúšobným stavebným ústavom (ITB) vo Varšave. Nižšie uvedená tabuľka zaťaženia sendvičových panelov ARPANEL bola zostavená na základe výsledkov laboratórnych testov a predpokladov uvedených v tabuľke. Výpočty vykonané za týchto predpokladov: Hrúbka vonkajších oceľových plášťov PUR/PIR Hrúbka vonkajších oceľových plášťov MiWo Hrúbka vnútorných oceľových plášťov PUR/PIR Modul pružnosti plášťov 0,5 mm 0,6 mm 0,5 mm 210 GPa Hustota jadra PUR/PIR 40,0 kg/m 3 Hustota jadra MiWo 105,0 kg/m 3 Hustota plášťov 7850 kg/m 3 Šírka krajnej podpory Šírka prostrednej podpory (pri upevnení na viac ako dvoch podperách) 40 mm 60 mm Creepové chovanie (platí pre strešné panely) Φ ,09 Vnútorná teplota v zime 20 C Vnútorná teplota v lete 25 C Vonkajšia teplota v zime Vonkajšia teplota v zime (tabuľky pre chladiarenské sendvičové panely ARPANEL CH) -20 C -40 C Vonkajšia teplota v lete, sk. I (veľmi svetlé odtiene) 55 C Vonkajšia teplota v lete, sk. II (svetlé odtiene) 65 C Vonkajšia teplota v lete, sk.iii (tmavé odtiene) 80 C Povolené priehyby stenových panelov L/100 Povolené priehyby strešných panelov s jadrom PUR / PIR (krátkodobé zaťaženia) L/200 Povolené priehyby strešných panelov s jadrom PUR / PIR (dlhodobé zaťaženia) L/100 Hodnoty zaťaženia uvedené v tabuľkách sú maximálnymi hodnotami zaťaženia vetrom (tlak a sanie) a snehom (tlak), pre ktoré sú splnené všetky podmienky nosnosti vo všetkých adekvátnych kombináciách zaťaženia. Hodnoty MSP (Medzný stav použiteľnosti) sú uvedené ako charakteristické a hodnoty MSÚ (Medzný stav únosnosti) ako výpočtové. 80

81 4. Tabuľky zaťaženia 1. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 40, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 3,68 3,24 3,98 5,83 3,68 3,24 3,98 5,83 3,68 3,24 3,98 5,83 1,8 2,56 2,25 3,03 4,05 2,56 2,25 3,03 4,05 2,56 2,25 3,03 4,05 2,1 1,88 1,65 2,36 2,98 1,88 1,65 2,36 2,98 1,88 1,65 2,24 2,98 2,4 1,44 1,27 1,86 2,28 1,44 1,27 1,86 2,28 1,44 1,27 1,67 2,28 2,7 1,14 1 1,49 1,8 1,14 1 1,44 1,8 1,14 1 1,26 1,8 3 0,92 0,81 1,21 1,46 0,92 0,81 1,12 1,46 0,92 0,81 0,85 1,46 3,3 0,76 0,67 0,98 1,2 0,76 0,67 0,88 1,2 0,76 0,67 0,55 1,2 3,6 0,58 0,56 0,78 1,01 0,58 0,56 0,69 1,01 0,58 0,56 0,33 1,01 3,9 0,4 0,48 0,63 0,86 0,4 0,48 0,51 0,86 0,4 0,48 0,17 0,86 4,2 0,26 0,41 0,51 0,74 0,26 0,41 0,36 0,74 0,26 0,41 0,06 0,74 4,5 0,16 0,36 0,42 0,65 0,16 0,36 0,25 0,65 0,16 0,36-0,65 4,8 0,08 0,32 0,34 0,57 0,08 0,32 0,17 0,57 0,08 0,32-0,57 5,1 0,03 0,28 0,26 0,5 0,03 0,28 0,1 0,5 0,03 0,28-0,5 5,4-0,25 0,2 0,45-0,25 0,05 0,45-0,25-0,45 5,7-0,22 0,15 0,4-0,22 0,02 0,4-0,22-0,4 6-0,2 0,11 0,36-0,2-0,36-0,2-0,36 6,3-0,18 0,08 0,33-0,18-0,33-0,18-0,33 6,6-0,17 0,05 0,3-0,17-0,3-0,17-0,3 6,9-0,15 0,03 0,28-0,15-0,28-0,15-0,28 7,2-0,14 0,01 0,25-0,14-0,25-0,14-0,25 7,5-0,13-0,23-0,13-0,23-0,13-0,23 7,8-0,12-0,22-0,12-0,22-0,11-0,22 8,1-0,11-0,2-0,11-0,2-0,2-0,2 2. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S/SU PUR/PIR 60, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,8 3,47 9,05 8,79 4,8 3,47 9,05 8,79 4,8 3,47 9,05 8,79 1,8 3,84 2,89 6,89 6,1 3,84 2,89 6,89 6,1 3,84 2,89 6,89 6,1 2,1 2,82 2,48 5,1 4,48 2,82 2,48 5,1 4,48 2,82 2,48 5,1 4,48 2,4 2,16 1,9 3,9 3,43 2,16 1,9 3,9 3,43 2,16 1,9 3,9 3,43 2,7 1,71 1,5 3,08 2,71 1,71 1,5 3,08 2,71 1,71 1,5 3,08 2,71 3 1,38 1,22 2,5 2,2 1,38 1,22 2,5 2,2 1,38 1,22 2,5 2,2 3,3 1,14 1 2,06 1,82 1,14 1 2,06 1,82 1,14 1 2,06 1,82 3,6 0,96 0,84 1,73 1,53 0,96 0,84 1,73 1,53 0,96 0,84 1,68 1,53 3,9 0,82 0,72 1,48 1,3 0,82 0,72 1,48 1,3 0,82 0,72 1,34 1,3 4,2 0,71 0,62 1,27 1,12 0,71 0,62 1,25 1,12 0,71 0,62 1,06 1,12 4,5 0,61 0,54 1,11 0,98 0,61 0,54 1,03 0,98 0,61 0,54 0,79 0,98 4,8 0,54 0,48 0,94 0,86 0,54 0,48 0,85 0,86 0,54 0,48 0,58 0,86 5,1 0,48 0,42 0,79 0,76 0,48 0,42 0,71 0,76 0,48 0,42 0,41 0,76 5,4 0,43 0,38 0,67 0,68 0,43 0,38 0,6 0,68 0,43 0,38 0,29 0,68 5,7 0,38 0,34 0,57 0,61 0,38 0,34 0,48 0,61 0,38 0,34 0,19 0,61 6 0,29 0,3 0,49 0,55 0,29 0,3 0,38 0,55 0,29 0,3 0,11 0,55 6,3 0,22 0,28 0,42 0,5 0,22 0,28 0,3 0,5 0,22 0,28 0,05 0,5 6,6 0,16 0,25 0,36 0,45 0,16 0,25 0,23 0,45 0,16 0,25-0,45 6,9 0,11 0,23 0,31 0,42 0,11 0,23 0,18 0,42 0,11 0,23-0,42 7,2 0,07 0,21 0,27 0,38 0,07 0,21 0,13 0,38 0,07 0,21-0,38 7,5 0,04 0,19 0,22 0,35 0,04 0,19 0,1 0,35 0,04 0,19-0,35 7,8 0,01 0,18 0,18 0,33 0,01 0,18 0,07 0,33 0,01 0,17-0,33 8,1-0,17 0,15 0,3-0,17 0,04 0,3-0,3-0,3 81 Tabuľky zaťaženia MiWo CH D S/SU

82 4. Tabuľky zaťaženia 3. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S/SU PUR/PIR 80, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 13,27 10,49 8,92 7,85 13,27 10,49 8,92 7,85 13,27 10,49 8,92 7,85 1,8 10,26 8,74 6,2 5,45 10,26 8,74 6,2 5,45 10,26 8,74 6,2 5,45 2,1 7,77 6,84 4,55 4,01 7,77 6,84 4,55 4,01 7,77 6,84 4,55 4,01 2,4 5,95 5,23 3,48 3,07 5,95 5,23 3,48 3,07 5,95 5,23 3,48 3,07 2,7 4,7 4,13 2,75 2,42 4,7 4,13 2,75 2,42 4,7 4,13 2,75 2,42 3 3,81 3,35 2,23 1,96 3,81 3,35 2,23 1,96 3,81 3,35 2,23 1,96 3,3 3,15 2,77 1,84 1,62 3,15 2,77 1,84 1,62 3,15 2,77 1,84 1,62 3,6 2,64 2,33 1,55 1,36 2,64 2,33 1,55 1,36 2,64 2,33 1,55 1,36 3,9 2,25 1,98 1,32 1,16 2,25 1,98 1,32 1,16 2,25 1,98 1,32 1,16 4,2 1,94 1,71 1,14 1 1,94 1,71 1,14 1 1,94 1,71 1,14 1 4,5 1,69 1,49 0,99 0,87 1,69 1,49 0,99 0,87 1,69 1,49 0,99 0,87 4,8 1,49 1,31 0,87 0,77 1,49 1,31 0,87 0,77 1,49 1,31 0,87 0,77 5,1 1,3 1,16 0,77 0,68 1,3 1,16 0,77 0,68 1,3 1,16 0,77 0,68 5,4 1,1 1,03 0,69 0,61 1,1 1,03 0,69 0,61 1,1 1,03 0,69 0,61 5,7 0,94 0,93 0,62 0,54 0,94 0,93 0,62 0,54 0,94 0,93 0,62 0,54 6 0,8 0,84 0,56 0,49 0,8 0,84 0,56 0,49 0,8 0,84 0,56 0,49 6,3 0,69 0,76 0,51 0,45 0,69 0,76 0,51 0,45 0,69 0,76 0,51 0,45 6,6 0,6 0,69 0,46 0,41 0,6 0,69 0,46 0,41 0,6 0,69 0,4 0,41 6,9 0,49 0,63 0,42 0,37 0,49 0,63 0,42 0,37 0,49 0,63 0,31 0,37 7,2 0,4 0,58 0,39 0,34 0,4 0,58 0,39 0,34 0,4 0,58 0,23 0,34 7,5 0,33 0,54 0,36 0,31 0,33 0,54 0,36 0,31 0,33 0,54 0,17 0,31 7,8 0,27 0,5 0,33 0,29 0,27 0,5 0,33 0,29 0,27 0,46 0,12 0,29 8,1 0,22 0,46 0,31 0,27 0,22 0,46 0,29 0,27 0,22 0,27 0,08 0,27 4. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S/SU PUR/PIR 100, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 14,36 11,28 11,21 9,86 14,36 11,28 11,21 9,86 14,36 11,28 11,21 9,86 1,8 11,97 9,4 7,78 6,85 11,97 9,4 7,78 6,85 11,97 9,4 7,78 6,85 2,1 9,74 8,06 5,71 5,03 9,74 8,06 5,71 5,03 9,74 8,06 5,71 5,03 2,4 7,45 6,56 4,37 3,85 7,45 6,56 4,37 3,85 7,45 6,56 4,37 3,85 2,7 5,89 5,18 3,45 3,04 5,89 5,18 3,45 3,04 5,89 5,18 3,45 3,04 3 4,77 4,2 2,8 2,46 4,77 4,2 2,8 2,46 4,77 4,2 2,8 2,46 3,3 3,94 3,47 2,31 2,04 3,94 3,47 2,31 2,04 3,94 3,47 2,31 2,04 3,6 3,32 2,92 1,94 1,71 3,32 2,92 1,94 1,71 3,32 2,92 1,94 1,71 3,9 2,82 2,48 1,66 1,46 2,82 2,48 1,66 1,46 2,82 2,48 1,66 1,46 4,2 2,44 2,14 1,43 1,26 2,44 2,14 1,43 1,26 2,44 2,14 1,43 1,26 4,5 2,12 1,87 1,24 1,09 2,12 1,87 1,24 1,09 2,12 1,87 1,24 1,09 4,8 1,86 1,64 1,09 0,96 1,86 1,64 1,09 0,96 1,86 1,64 1,09 0,96 5,1 1,65 1,45 0,97 0,85 1,65 1,45 0,97 0,85 1,65 1,45 0,97 0,85 5,4 1,47 1,3 0,86 0,76 1,47 1,3 0,86 0,76 1,47 1,3 0,86 0,76 5,7 1,32 1,16 0,77 0,68 1,32 1,16 0,77 0,68 1,32 1,16 0,77 0,68 6 1,19 1,05 0,7 0,62 1,19 1,05 0,7 0,62 1,19 1,05 0,7 0,62 6,3 1,08 0,95 0,64 0,56 1,08 0,95 0,64 0,56 1,08 0,95 0,64 0,56 6,6 0,99 0,87 0,58 0,51 0,99 0,87 0,58 0,51 0,99 0,87 0,58 0,51 6,9 0,9 0,79 0,53 0,47 0,9 0,79 0,53 0,47 0,9 0,79 0,53 0,47 7,2 0,83 0,73 0,49 0,43 0,83 0,73 0,49 0,43 0,83 0,73 0,49 0,43 7,5 0,76 0,67 0,45 0,39 0,76 0,67 0,45 0,39 0,76 0,67 0,45 0,39 7,8 0,71 0,62 0,41 0,36 0,71 0,62 0,41 0,36 0,71 0,62 0,41 0,36 8,1 0,65 0,58 0,38 0,34 0,65 0,58 0,38 0,34 0,65 0,58 0,38 0,34 82

83 4. Tabuľky zaťaženia 5. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 40, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,73 2,97 4,24 2,85 2,73 2,97 2,73 2,05 2,73 2,97 2,73 0,85 1,8 2,23 2 3,35 1,34 2,23 2 2,23 0,78 2,23 2 2,22-2,1 1,88 1,38 2,72 0,7 1,88 1,38 1,88 0,29 1,88 1,38 1,87-2,4 1,62 0,91 2,25 0,39 1,62 0,91 1,62 0,08 1,62 0,91 1,61-2,7 1,42 0,61 1,88 0,23 1,42 0,61 1,42-1,42 0,61 1,42-3 1,27 0,43 1,6 0,15 1,27 0,43 1,27-1,27 0,43 1,27-3,3 1,15 0,3 1,36 0,09 1,15 0,3 1,15-1,15 0,3 1,14-3,6 1,04 0,22 1,18 0,06 1,04 0,22 1,05-1,04 0,22 1,04-3,9 0,96 0,16 1,02 0,04 0,96 0,16 0,96-0,96 0,16 0,96-4,2 0,89 0,12 0,89 0,03 0,89 0,12 0,89-0,89 0,12 0,88-4,5 0,78 0,09 0,78 0,02 0,78 0,09 0,78-0,78 0,09 0,78-4,8 0,68 0,07 0,68 0,01 0,68 0,07 0,68-0,68 0,07 0,68-5,1 0,6 0,05 0,6 0,01 0,6 0,05 0,6-0,6 0,05 0,6-5,4 0,54 0,04 0,54-0,54 0,04 0,54-0,54 0,04 0,54-5,7 0,48 0,03 0,48-0,48 0,03 0,48-0,48 0,03 0,47-6 0,43 0,03 0,43-0,43 0,03 0,43-0,43 0,03 0,42-6,3 0,38 0,02 0,38-0,38 0,02 0,38-0,38 0,02 0,37-6,6 0,34 0,02 0,34-0,34 0,02 0,34-0,34 0,02 0,33-6,9 0,31 0,01 0,31-0,31 0,01 0,31-0,31 0,01 0,29-7,2 0,28 0,01 0,28-0,28 0,01 0,28-0,28 0,01 0,26-7,5 0,25 0,01 0,25-0,25 0,01 0,25-0,25 0,01 0,23-7,8 0,22 0,01 0,23-0,22 0,01 0,23-0,22 0,01 0,21-8,1 0,2 0,01 0,21-0,2 0,01 0,21-0,2 0,01 0,19-6. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 60, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,5 4,47 4,22 4,68 2,5 4,47 2,51 3,48 2,5 4,47 0,74 1,68 1,8 2,03 3,02 3,44 2,21 2,03 3,02 2,04 1,37 2,03 3,02 2,02 0,12 2,1 1,71 2,14 2,9 1,16 1,71 2,14 1,71 0,55 1,71 2,14 1,7-2,4 1,47 1,41 2,5 0,66 1,47 1,41 1,48 0,19 1,47 1,41 1,46-2,7 1,29 0,96 2,19 0,39 1,29 0,96 1,29 0,02 1,29 0,96 1,28-3 1,15 0,67 1,96 0,25 1,15 0,67 1,15-1,15 0,67 1,14-3,3 1,04 0,48 1,77 0,16 1,04 0,48 1,04-1,04 0,48 1,03-3,6 0,94 0,35 1,61 0,11 0,94 0,35 0,95-0,94 0,35 0,94-3,9 0,87 0,26 1,48 0,07 0,87 0,26 0,87-0,87 0,26 0,86-4,2 0,8 0,19 1,37 0,05 0,8 0,19 0,8-0,8 0,19 0,79-4,5 0,74 0,14 1,27 0,03 0,74 0,14 0,75-0,74 0,14 0,74-4,8 0,69 0,11 1,19 0,02 0,69 0,11 0,7-0,69 0,11 0,69-5,1 0,65 0,08 1,12 0,02 0,65 0,08 0,66-0,65 0,08 0,65-5,4 0,61 0,07 1,05 0,01 0,61 0,07 0,62-0,61 0,07 0,61-5,7 0,58 0,05 0,99 0,01 0,58 0,05 0,58-0,58 0,05 0,58-6 0,55 0,04 0,94-0,55 0,04 0,55-0,55 0,04 0,55-6,3 0,52 0,03 0,84-0,52 0,03 0,53-0,52 0,03 0,52-6,6 0,5 0,02 0,76-0,5 0,02 0,5-0,5 0,02 0,49-6,9 0,48 0,02 0,68-0,48 0,02 0,48-0,48 0,02 0,47-7,2 0,46 0,02 0,62-0,46 0,02 0,46-0,46 0,02 0,45-7,5 0,44 0,01 0,56-0,44 0,01 0,44-0,44 0,01 0,43-7,8 0,42 0,01 0,51-0,42 0,01 0,42-0,42 0,01 0,42-8,1 0,4 0,01 0,47-0,4 0,01 0,41-0,4 0,01 0,4-83 Tabuľky zaťaženia MiWo CH D S/SU

84 4. Tabuľky zaťaženia 7. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 80, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 7,91 7,2 13,27 7,65 7,91 7,2 7,92 6,05 7,91 7,2 7,89 3,64 1,8 6,45 5,87 10,83 3,64 6,45 5,87 6,45 2,53 6,45 5,87 6,43 0,86 2,1 5,42 4,95 9,04 1,93 5,42 4,95 5,43 1,11 5,42 4,95 5,4-2,4 4,67 4,28 7,53 1,11 4,67 4,28 4,68 0,49 4,67 4,28 4,65-2,7 4,1 3,69 6,37 0,68 4,1 3,69 4,11 0,18 4,1 3,69 4,08-3 3,65 2,69 5,44 0,43 3,65 2,69 3,66 0,03 3,65 2,69 3,64-3,3 3,29 2,04 4,69 0,29 3,29 2,04 3,3-3,29 2,04 3,28-3,6 3 1,6 4,07 0,2 3 1, ,6 2,98-3,9 2,75 1,29 3,56 0,14 2,75 1,29 2,76-2,75 1,29 2,74-4,2 2,54 1,06 3,13 0,1 2,54 1,06 2,55-2,54 1,06 2,53-4,5 2,36 0,88 2,76 0,07 2,36 0,88 2,37-2,36 0,88 2,35-4,8 2,21 0,75 2,45 0,05 2,21 0,75 2,21-2,21 0,75 2,2-5,1 2,07 0,65 2,18 0,04 2,07 0,65 2,08-2,07 0,65 2,06-5,4 1,94 0,56 1,94 0,03 1,94 0,56 1,94-1,94 0,56 1,94-5,7 1,74 0,49 1,74 0,02 1,74 0,49 1,74-1,74 0,49 1,74-6 1,56 0,44 1,56 0,02 1,56 0,44 1,56-1,56 0,44 1,56-6,3 1,41 0,39 1,41 0,01 1,41 0,39 1,41-1,41 0,39 1,41-6,6 1,27 0,35 1,27 0,01 1,27 0,35 1,27-1,27 0,35 1,27-6,9 1,15 0,32 1,15 0,01 1,15 0,32 1,15-1,15 0,32 1,15-7,2 1,05 0,29 1,05-1,05 0,29 1,05-1,05 0,29 1,05-7,5 0,95 0,26 0,95-0,95 0,26 0,95-0,95 0,26 0,95-7,8 0,87 0,24 0,87-0,87 0,24 0,87-0,87 0,24 0,87-8,1 0,8 0,22 0,8-0,8 0,22 0,8-0,8 0,22 0,8-8. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 100, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,31 8,14 15,96 10,31 10,31 8,14 10,32 9,92 10,31 8,14 10,28 9,34 1,8 8,4 6,62 12,82 7,24 8,4 6,62 8,41 6,89 8,4 6,62 8,38 6,36 2,1 7,06 5,57 10,57 5,38 7,06 5,57 7,07 5,06 7,06 5,57 7,04 4,57 2,4 6,07 4,8 8,89 4,16 6,07 4,8 6,08 3,86 6,07 4,8 6,05 3,43 2,7 5,32 4,23 7,59 3,31 5,32 4,23 5,33 3,05 5,32 4,23 5,3 2,29 3 4,73 3,77 6,55 2,7 4,73 3,77 4,74 2,24 4,73 3,77 4,71 1,49 3,3 4,26 3 5,7 2,05 4,26 3 4,27 1,63 4,26 3 4,24 1,01 3,6 3,87 2,31 5 1,58 3,87 2,31 3,88 1,23 3,87 2,31 3,85 0,71 3,9 3,54 1,84 4,42 1,25 3,54 1,84 3,55 0,96 3,54 1,84 3,53 0,51 4,2 3,27 1,49 3,92 1,02 3,27 1,49 3,28 0,76 3,27 1,49 3,25 0,38 4,5 3,04 1,23 3,49 0,84 3,04 1,23 3,05 0,62 3,04 1,23 3,02 0,28 4,8 2,83 1,04 3,13 0,71 2,83 1,04 2,84 0,51 2,83 1,04 2,82 0,22 5,1 2,66 0,88 2,81 0,6 2,66 0,88 2,66 0,43 2,66 0,88 2,64 0,17 5,4 2,5 0,76 2,53 0,52 2,5 0,76 2,51 0,36 2,5 0,76 2,49 0,13 5,7 2,29 0,67 2,29 0,45 2,29 0,67 2,29 0,31 2,29 0,67 2,29 0,11 6 2,07 0,59 2,07 0,4 2,07 0,59 2,07 0,27 2,07 0,59 2,07 0,09 6,3 1,88 0,52 1,88 0,35 1,88 0,52 1,88 0,24 1,88 0,52 1,88 0,07 6,6 1,71 0,46 1,71 0,32 1,71 0,46 1,71 0,21 1,71 0,46 1,71 0,06 6,9 1,56 0,42 1,56 0,28 1,56 0,42 1,56 0,19 1,56 0,42 1,56 0,05 7,2 1,43 0,38 1,43 0,26 1,43 0,38 1,43 0,17 1,43 0,38 1,43 0,04 7,5 1,31 0,34 1,31 0,23 1,31 0,34 1,31 0,15 1,31 0,34 1,31 0,03 7,8 1,2 0,31 1,2 0,21 1,2 0,31 1,2 0,14 1,2 0,31 1,2 0,03 8,1 1,11 0,29 1,11 0,19 1,11 0,29 1,11 0,13 1,11 0,29 1,11 0,02 84

85 4. Tabuľky zaťaženia 9. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL SU PUR/PIR 60, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,5 4,47 4,22 9,95 2,5 4,47 2,51 9,61 2,5 4,47 0,74 9,1 1,8 2,03 3,02 3,44 7,1 2,03 3,02 2,04 6,8 2,03 3,02 2,02 6,35 2,1 1,71 2,14 2,9 5,29 1,71 2,14 1,71 4,68 1,71 2,14 1,7 3,76 2,4 1,47 1,41 2,5 3,53 1,47 1,41 1,48 3,06 1,47 1,41 1,46 2,36 2,7 1,29 0,96 2,19 2,51 1,29 0,96 1,29 2,14 1,29 0,96 1,28 1,58 3 1,15 0,67 1,96 1,87 1,15 0,67 1,15 1,57 1,15 0,67 1,14 1,12 3,3 1,04 0,48 1,77 1,45 1,04 0,48 1,04 1,2 1,04 0,48 1,03 0,83 3,6 0,94 0,35 1,61 1,15 0,94 0,35 0,95 0,94 0,94 0,35 0,94 0,63 3,9 0,87 0,26 1,48 0,94 0,87 0,26 0,87 0,76 0,87 0,26 0,86 0,5 4,2 0,8 0,19 1,37 0,78 0,8 0,19 0,8 0,63 0,8 0,19 0,79 0,4 4,5 0,74 0,14 1,27 0,66 0,74 0,14 0,75 0,53 0,74 0,14 0,74 0,33 4,8 0,69 0,11 1,19 0,57 0,69 0,11 0,7 0,45 0,69 0,11 0,69 0,27 5,1 0,65 0,08 1,12 0,49 0,65 0,08 0,66 0,39 0,65 0,08 0,65 0,23 5,4 0,61 0,07 1,05 0,43 0,61 0,07 0,62 0,34 0,61 0,07 0,61 0,2 5,7 0,58 0,05 0,99 0,38 0,58 0,05 0,58 0,3 0,58 0,05 0,58 0,17 6 0,55 0,04 0,94 0,34 0,55 0,04 0,55 0,26 0,55 0,04 0,55 0,15 6,3 0,52 0,03 0,84 0,3 0,52 0,03 0,53 0,23 0,52 0,03 0,52 0,13 6,6 0,5 0,02 0,76 0,27 0,5 0,02 0,5 0,21 0,5 0,02 0,49 0,12 6,9 0,48 0,02 0,68 0,25 0,48 0,02 0,48 0,19 0,48 0,02 0,47 0,11 7,2 0,46 0,02 0,62 0,23 0,46 0,02 0,46 0,17 0,46 0,02 0,45 0,09 7,5 0,44 0,01 0,56 0,21 0,44 0,01 0,44 0,16 0,44 0,01 0,43 0,09 7,8 0,42 0,01 0,51 0,19 0,42 0,01 0,42 0,14 0,42 0,01 0,42 0,08 8,1 0,4 0,01 0,47 0,17 0,4 0,01 0,41 0,13 0,4 0,01 0,4 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL SU PUR/PIR 80, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 7,91 7,2 13,27 7,79 7,91 7,2 7,92 6,19 7,91 7,2 7,89 3,78 1,8 6,45 5,87 10,83 3,72 6,45 5,87 6,45 2,61 6,45 5,87 6,43 0,94 2,1 5,42 4,95 9,04 1,98 5,42 4,95 5,43 1,17 5,42 4,95 5,4-2,4 4,67 4,28 7,53 1,15 4,67 4,28 4,68 0,52 4,67 4,28 4,65-2,7 4,1 3,69 6,37 0,7 4,1 3,69 4,11 0,21 4,1 3,69 4,08-3 3,65 2,69 5,44 0,45 3,65 2,69 3,66 0,05 3,65 2,69 3,64-3,3 3,29 2,04 4,69 0,3 3,29 2,04 3,3-3,29 2,04 3,28-3,6 3 1,6 4,07 0,21 3 1, ,6 2,98-3,9 2,75 1,29 3,56 0,15 2,75 1,29 2,76-2,75 1,29 2,74-4,2 2,54 1,06 3,13 0,11 2,54 1,06 2,55-2,54 1,06 2,53-4,5 2,36 0,88 2,76 0,08 2,36 0,88 2,37-2,36 0,88 2,35-4,8 2,21 0,75 2,45 0,06 2,21 0,75 2,21-2,21 0,75 2,2-5,1 2,07 0,65 2,18 0,04 2,07 0,65 2,08-2,07 0,65 2,06-5,4 1,94 0,56 1,94 0,03 1,94 0,56 1,94-1,94 0,56 1,94-5,7 1,74 0,49 1,74 0,03 1,74 0,49 1,74-1,74 0,49 1,74-6 1,56 0,44 1,56 0,02 1,56 0,44 1,56-1,56 0,44 1,56-6,3 1,41 0,39 1,41 0,02 1,41 0,39 1,41-1,41 0,39 1,41-6,6 1,27 0,35 1,27 0,01 1,27 0,35 1,27-1,27 0,35 1,27-6,9 1,15 0,32 1,15 0,01 1,15 0,32 1,15-1,15 0,32 1,15-7,2 1,05 0,29 1,05 0,01 1,05 0,29 1,05-1,05 0,29 1,05-7,5 0,95 0,26 0,95 0,01 0,95 0,26 0,95-0,95 0,26 0,95-7,8 0,87 0,24 0,87-0,87 0,24 0,87-0,87 0,24 0,87-8,1 0,8 0,22 0,8-0,8 0,22 0,8-0,8 0,22 0,8-85 Tabuľky zaťaženia MiWo CH D S/SU

86 4. Tabuľky zaťaženia 11. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov SU PUR/PIR 100, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,31 8,14 15,96 10,31 10,31 8,14 10,32 9,92 10,31 8,14 10,28 9,34 1,8 8,4 6,62 12,82 7,24 8,4 6,62 8,41 6,89 8,4 6,62 8,38 6,36 2,1 7,06 5,57 10,57 5,38 7,06 5,57 7,07 5,06 7,06 5,57 7,04 4,57 2,4 6,07 3,38 8,89 4,16 6,07 3,38 6,08 3,86 6,07 3,38 6,05 3,43 2,7 5,32 2,13 7,59 3,31 5,32 2,13 5,33 3,05 5,32 2,13 5,3 2,65 3 4,73 1,41 6,55 2,7 4,73 1,41 4,74 2,46 4,73 1,41 4,71 1,93 3,3 4,26 0,97 5,7 2,24 4,26 0,97 4,27 2,03 4,26 0,97 4,24 1,43 3,6 3,87 0,7 5 1,89 3,87 0,7 3,88 1,7 3,87 0,7 3,85 1,07 3,9 3,54 0,51 4,42 1,62 3,54 0,51 3,55 1,44 3,54 0,51 3,53 0,82 4,2 3,27 0,39 3,92 1,4 3,27 0,39 3,28 1,24 3,27 0,39 3,25 0,63 4,5 3,04 0,3 3,49 1,22 3,04 0,3 3,05 1,07 3,04 0,3 3,02 0,49 4,8 2,83 0,23 3,13 1,08 2,83 0,23 2,84 0,9 2,83 0,23 2,82 0,39 5,1 2,66 0,19 2,81 0,94 2,66 0,19 2,66 0,76 2,66 0,19 2,64 0,31 5,4 2,5 0,15 2,53 0,81 2,5 0,15 2,51 0,66 2,5 0,15 2,49 0,25 5,7 2,29 0,12 2,29 0,71 2,29 0,12 2,29 0,57 2,29 0,12 2,29 0,2 6 2,07 0,1 2,07 0,63 2,07 0,1 2,07 0,5 2,07 0,1 2,07 0,17 6,3 1,88 0,09 1,88 0,56 1,88 0,09 1,88 0,45 1,88 0,09 1,88 0,14 6,6 1,71 0,07 1,71 0,5 1,71 0,07 1,71 0,4 1,71 0,07 1,71 0,11 6,9 1,56 0,06 1,56 0,45 1,56 0,06 1,56 0,36 1,56 0,06 1,56 0,09 7,2 1,43 0,05 1,43 0,41 1,43 0,05 1,43 0,32 1,43 0,05 1,43 0,08 7,5 1,31 0,05 1,31 0,37 1,31 0,05 1,31 0,29 1,31 0,05 1,31 0,07 7,8 1,2 0,04 1,2 0,34 1,2 0,04 1,2 0,27 1,2 0,04 1,2 0,05 8,1 1,11 0,04 1,11 0,32 1,11 0,04 1,11 0,25 1,11 0,04 1,11 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 40, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,68 2,89 4,28 1,99 2,68 2,89 2,68 1,2 2,68 2,89 2,68-1,8 2,2 1,96 3,37 1,06 2,2 1,96 2,21 0,51 2,2 1,96 2,2-2,1 1,87 1,32 2,72 0,64 1,87 1,32 1,87 0,23 1,87 1,32 1,86-2,4 1,62 0,94 2,23 0,42 1,62 0,94 1,62 0,11 1,62 0,94 1,62-2,7 1,43 0,69 1,86 0,29 1,43 0,69 1,44 0,05 1,43 0,69 1,43-3 1,29 0,53 1,56 0,22 1,29 0,53 1,29 0,02 1,29 0,53 1,28-3,3 1,16 0,42 1,32 0,16 1,16 0,42 1,17-1,16 0,42 1,16-3,6 1,06 0,34 1,12 0,13 1,06 0,34 1,07-1,06 0,34 1,06-3,9 0,96 0,28 0,96 0,1 0,96 0,28 0,96-0,96 0,28 0,96-4,2 0,83 0,24 0,83 0,09 0,83 0,24 0,83-0,83 0,24 0,82-4,5 0,72 0,2 0,72 0,07 0,72 0,2 0,72-0,72 0,2 0,69-4,8 0,63 0,17 0,63 0,06 0,63 0,17 0,63-0,63 0,17 0,59-5,1 0,54 0,15 0,55 0,05 0,54 0,15 0,55-0,54 0,15 0,5-5,4 0,47 0,13 0,48 0,05 0,47 0,13 0,48-0,47 0,13 0,43-5,7 0,4 0,12 0,42 0,04 0,4 0,12 0,42-0,4 0,12 0,37-6 0,35 0,11 0,38 0,04 0,35 0,11 0,37-0,35 0,11 0,32-6,3 0,31 0,1 0,33 0,03 0,31 0,1 0,32-0,31 0,1 0,28-6,6 0,27 0,09 0,3 0,03 0,27 0,09 0,28-0,27 0,09 0,23-6,9 0,23 0,08 0,27 0,03 0,23 0,08 0,25-0,23 0,08 0,19-7,2 0,21 0,07 0,24 0,02 0,21 0,07 0,22-0,21 0,07 0,15-7,5 0,18 0,07 0,21 0,02 0,18 0,07 0,19-0,18 0,07 0,12-7,8 0,16 0,06 0,19 0,02 0,16 0,06 0,17-0,16 0,06 0,1-8,1 0,13 0,06 0,17 0,02 0,13 0,06 0,15-0,13 0,06 0,08-86

87 4. Tabuľky zaťaženia 13. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 60, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,45 4,35 4,14 3,21 2,45 4,35 2,46 2,01 2,45 4,35 0,76 0,21 1,8 2,01 2,95 3,4 1,7 2,01 2,95 2,01 0,87 2,01 2,95 2-2,1 1,7 2,02 2,88 1,02 1,7 2,02 1,7 0,41 1,7 2,02 1,69-2,4 1,47 1,43 2,5 0,67 1,47 1,43 1,48 0,2 1,47 1,43 1,46-2,7 1,3 1,05 2,21 0,46 1,3 1,05 1,3 0,09 1,3 1,05 1,29-3 1,16 0,81 1,98 0,34 1,16 0,81 1,17 0,04 1,16 0,81 1,15-3,3 1,05 0,64 1,79 0,26 1,05 0,64 1,06 0,01 1,05 0,64 1,04-3,6 0,96 0,51 1,64 0,2 0,96 0,51 0,96-0,96 0,51 0,95-3,9 0,88 0,42 1,51 0,16 0,88 0,42 0,89-0,88 0,42 0,88-4,2 0,82 0,36 1,4 0,13 0,82 0,36 0,82-0,82 0,36 0,81-4,5 0,76 0,3 1,3 0,11 0,76 0,3 0,77-0,76 0,3 0,76-4,8 0,71 0,26 1,22 0,1 0,71 0,26 0,72-0,71 0,26 0,71-5,1 0,67 0,23 1,15 0,08 0,67 0,23 0,67-0,67 0,23 0,66-5,4 0,63 0,2 1,06 0,07 0,63 0,2 0,64-0,63 0,2 0,63-5,7 0,6 0,18 0,94 0,06 0,6 0,18 0,6-0,6 0,18 0,59-6 0,57 0,16 0,83 0,06 0,57 0,16 0,57-0,57 0,16 0,56-6,3 0,54 0,14 0,74 0,05 0,54 0,14 0,54-0,54 0,14 0,54-6,6 0,52 0,13 0,66 0,04 0,52 0,13 0,52-0,52 0,13 0,51-6,9 0,49 0,12 0,6 0,04 0,49 0,12 0,5-0,49 0,12 0,49-7,2 0,47 0,11 0,54 0,04 0,47 0,11 0,47-0,47 0,11 0,47-7,5 0,45 0,1 0,48 0,03 0,45 0,1 0,46-0,45 0,1 0,45-7,8 0,43 0,09 0,44 0,03 0,43 0,09 0,44-0,43 0,09 0,4-8,1 0,39 0,08 0,4 0,03 0,39 0,08 0,4-0,39 0,08 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 80, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 7,74 7,2 12,98 5,05 7,74 7,2 7,75 3,45 7,74 7,2 7,72 1,04 1,8 6,34 5,87 10,65 2,67 6,34 5,87 6,35 1,56 6,34 5,87 6,33-2,1 5,37 4,95 9,03 1,59 5,37 4,95 5,38 0,77 5,37 4,95 5,35-2,4 4,65 4,28 7,54 1,04 4,65 4,28 4,66 0,41 4,65 4,28 4,64-2,7 4,11 3,78 6,33 0,72 4,11 3,78 4,12 0,22 4,11 3,78 4,09-3 3,68 2,92 5,37 0,52 3,68 2,92 3,68 0,12 3,68 2,92 3,66-3,3 3,33 2,32 4,58 0,4 3,33 2,32 3,34 0,07 3,33 2,32 3,31-3,6 3,04 1,89 3,94 0,31 3,04 1,89 3,05 0,03 3,04 1,89 3,03-3,9 2,8 1,58 3,41 0,25 2,8 1,58 2,8 0,01 2,8 1,58 2,79-4,2 2,59 1,33 2,97 0,21 2,59 1,33 2,6-2,59 1,33 2,58-4,5 2,42 1,14 2,59 0,17 2,42 1,14 2,42-2,42 1,14 2,4-4,8 2,26 0,99 2,28 0,15 2,26 0,99 2,27-2,26 0,99 2,25-5,1 2,01 0,87 2,01 0,13 2,01 0,87 2,01-2,01 0,87 2,01-5,4 1,78 0,77 1,78 0,11 1,78 0,77 1,78-1,78 0,77 1,78-5,7 1,58 0,68 1,58 0,1 1,58 0,68 1,58-1,58 0,68 1,58-6 1,41 0,61 1,41 0,08 1,41 0,61 1,41-1,41 0,61 1,41-6,3 1,26 0,55 1,26 0,08 1,26 0,55 1,26-1,26 0,55 1,26-6,6 1,13 0,5 1,13 0,07 1,13 0,5 1,13-1,13 0,5 1,13-6,9 1,01 0,46 1,01 0,06 1,01 0,46 1,01-1,01 0,46 1,01-7,2 0,92 0,42 0,92 0,06 0,92 0,42 0,92-0,92 0,42 0,92-7,5 0,83 0,38 0,83 0,05 0,83 0,38 0,83-0,83 0,38 0,83-7,8 0,75 0,35 0,75 0,05 0,75 0,35 0,75-0,75 0,35 0,75-8,1 0,68 0,33 0,68 0,04 0,68 0,33 0,68-0,68 0,33 0,68-87 Tabuľky zaťaženia MiWo CH D S/SU

88 4. Tabuľky zaťaženia 15. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 100, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,05 8,14 16,09 10,47 10,05 8,14 10,06 9,92 10,05 8,14 10,02 9,09 1,8 8,22 6,62 12,94 7,34 8,22 6,62 8,23 6,88 8,22 6,62 8,2 6,18 2,1 6,94 4,25 10,67 5,43 6,94 4,25 6,95 5,05 6,94 4,25 6,92 4,46 2,4 6,01 2,76 8,95 4,18 6,01 2,76 6,02 3,86 6,01 2,76 5,98 2,96 2,7 5,29 1,91 7,61 3,32 5,29 1,91 5,3 2,96 5,29 1,91 5,27 2,03 3 4,73 1,39 6,54 2,7 4,73 1,39 4,74 2,22 4,73 1,39 4,71 1,47 3,3 4,27 1,05 5,66 2,14 4,27 1,05 4,28 1,72 4,27 1,05 4,25 1,1 3,6 3,9 0,82 4,93 1,73 3,9 0,82 3,91 1,38 3,9 0,82 3,88 0,85 3,9 3,58 0,66 4,32 1,42 3,58 0,66 3,59 1,13 3,58 0,66 3,57 0,68 4,2 3,32 0,54 3,8 1,2 3,32 0,54 3,33 0,94 3,32 0,54 3,3 0,56 4,5 3,09 0,45 3,36 1,02 3,09 0,45 3,1 0,8 3,09 0,45 3,07 0,46 4,8 2,89 0,38 2,98 0,88 2,89 0,38 2,9 0,68 2,89 0,38 2,87 0,39 5,1 2,66 0,33 2,66 0,77 2,66 0,33 2,66 0,59 2,66 0,33 2,66 0,33 5,4 2,37 0,29 2,37 0,68 2,37 0,29 2,37 0,52 2,37 0,29 2,37 0,29 5,7 2,13 0,25 2,13 0,6 2,13 0,25 2,13 0,46 2,13 0,25 2,13 0,25 6 1,91 0,22 1,91 0,54 1,91 0,22 1,91 0,41 1,91 0,22 1,91 0,22 6,3 1,72 0,2 1,72 0,48 1,72 0,2 1,72 0,37 1,72 0,2 1,72 0,2 6,6 1,56 0,18 1,56 0,44 1,56 0,18 1,56 0,33 1,56 0,18 1,56 0,18 6,9 1,41 0,16 1,41 0,4 1,41 0,16 1,41 0,3 1,41 0,16 1,41 0,16 7,2 1,28 0,15 1,28 0,36 1,28 0,15 1,28 0,27 1,28 0,15 1,28 0,14 7,5 1,17 0,13 1,17 0,33 1,17 0,13 1,17 0,25 1,17 0,13 1,17 0,13 7,8 1,07 0,12 1,07 0,31 1,07 0,12 1,07 0,23 1,07 0,12 1,07 0,12 8,1 0,98 0,11 0,98 0,28 0,98 0,11 0,98 0,21 0,98 0,11 0,98 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 60, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,45 4,35 4,14 10,21 2,45 4,35 2,46 9,79 2,45 4,35 0,76 9,15 1,8 2,01 2,95 3,4 7,22 2,01 2,95 2,01 6,66 2,01 2,95 2 5,41 2,1 1,7 2,02 2,88 4,98 1,7 2,02 1,7 4,37 1,7 2,02 1,69 3,45 2,4 1,47 1,43 2,5 3,55 1,47 1,43 1,48 3,09 1,47 1,43 1,46 2,38 2,7 1,3 1,05 2,21 2,67 1,3 1,05 1,3 2,3 1,3 1,05 1,29 1,74 3 1,16 0,81 1,98 2,08 1,16 0,81 1,17 1,78 1,16 0,81 1,15 1,33 3,3 1,05 0,64 1,79 1,67 1,05 0,64 1,06 1,42 1,05 0,64 1,04 1,05 3,6 0,96 0,51 1,64 1,37 0,96 0,51 0,96 1,16 0,96 0,51 0,95 0,85 3,9 0,88 0,42 1,51 1,15 0,88 0,42 0,89 0,97 0,88 0,42 0,88 0,7 4,2 0,82 0,36 1,4 0,97 0,82 0,36 0,82 0,82 0,82 0,36 0,81 0,59 4,5 0,76 0,3 1,3 0,84 0,76 0,3 0,77 0,71 0,76 0,3 0,76 0,51 4,8 0,71 0,26 1,22 0,73 0,71 0,26 0,72 0,61 0,71 0,26 0,71 0,44 5,1 0,67 0,23 1,15 0,64 0,67 0,23 0,67 0,54 0,67 0,23 0,66 0,38 5,4 0,63 0,2 1,06 0,57 0,63 0,2 0,64 0,48 0,63 0,2 0,63 0,34 5,7 0,6 0,18 0,94 0,51 0,6 0,18 0,6 0,42 0,6 0,18 0,59 0,3 6 0,57 0,16 0,83 0,45 0,57 0,16 0,57 0,38 0,57 0,16 0,56 0,27 6,3 0,54 0,14 0,74 0,41 0,54 0,14 0,54 0,34 0,54 0,14 0,54 0,24 6,6 0,52 0,13 0,66 0,37 0,52 0,13 0,52 0,31 0,52 0,13 0,51 0,22 6,9 0,49 0,12 0,6 0,34 0,49 0,12 0,5 0,28 0,49 0,12 0,49 0,2 7,2 0,47 0,11 0,54 0,31 0,47 0,11 0,47 0,26 0,47 0,11 0,47 0,18 7,5 0,45 0,1 0,48 0,29 0,45 0,1 0,46 0,24 0,45 0,1 0,45 0,17 7,8 0,43 0,09 0,44 0,26 0,43 0,09 0,44 0,22 0,43 0,09 0,4 0,15 8,1 0,39 0,08 0,4 0,24 0,39 0,08 0,4 0,2 0,39 0,08 0,36 0,14 88

89 4. Tabuľky zaťaženia 17. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 80, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 7,74 7,2 12,98 5,16 7,74 7,2 7,75 3,56 7,74 7,2 7,72 1,16 1,8 6,34 5,87 10,65 2,74 6,34 5,87 6,35 1,63 6,34 5,87 6,33-2,1 5,37 4,95 9,03 1,64 5,37 4,95 5,38 0,82 5,37 4,95 5,35-2,4 4,65 4,28 7,54 1,07 4,65 4,28 4,66 0,44 4,65 4,28 4,64-2,7 4,11 3,78 6,33 0,74 4,11 3,78 4,12 0,25 4,11 3,78 4,09-3 3,68 2,92 5,37 0,54 3,68 2,92 3,68 0,14 3,68 2,92 3,66-3,3 3,33 2,32 4,58 0,41 3,33 2,32 3,34 0,08 3,33 2,32 3,31-3,6 3,04 1,89 3,94 0,33 3,04 1,89 3,05 0,05 3,04 1,89 3,03-3,9 2,8 1,58 3,41 0,26 2,8 1,58 2,8 0,02 2,8 1,58 2,79-4,2 2,59 1,33 2,97 0,22 2,59 1,33 2,6 0,01 2,59 1,33 2,58-4,5 2,42 1,14 2,59 0,18 2,42 1,14 2,42-2,42 1,14 2,4-4,8 2,26 0,99 2,28 0,15 2,26 0,99 2,27-2,26 0,99 2,25-5,1 2,01 0,87 2,01 0,13 2,01 0,87 2,01-2,01 0,87 2,01-5,4 1,78 0,77 1,78 0,11 1,78 0,77 1,78-1,78 0,77 1,78-5,7 1,58 0,68 1,58 0,1 1,58 0,68 1,58-1,58 0,68 1,58-6 1,41 0,61 1,41 0,09 1,41 0,61 1,41-1,41 0,61 1,41-6,3 1,26 0,55 1,26 0,08 1,26 0,55 1,26-1,26 0,55 1,26-6,6 1,13 0,5 1,13 0,07 1,13 0,5 1,13-1,13 0,5 1,13-6,9 1,01 0,46 1,01 0,06 1,01 0,46 1,01-1,01 0,46 1,01-7,2 0,92 0,42 0,92 0,06 0,92 0,42 0,92-0,92 0,42 0,92-7,5 0,83 0,38 0,83 0,05 0,83 0,38 0,83-0,83 0,38 0,83-7,8 0,75 0,35 0,75 0,05 0,75 0,35 0,75-0,75 0,35 0,75-8,1 0,68 0,33 0,68 0,05 0,68 0,33 0,68-0,68 0,33 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov ARPANEL S PUR/PIR 100, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,05 8,14 16,09 10,47 10,05 8,14 10,06 9,92 10,05 8,14 10,02 9,09 1,8 8,22 6,62 12,94 7,34 8,22 6,62 8,23 6,88 8,22 6,62 8,2 6,18 2,1 6,94 4,25 10,67 5,43 6,94 4,25 6,95 5,05 6,94 4,25 6,92 4,46 2,4 6,01 2,76 8,95 4,18 6,01 2,76 6,02 3,86 6,01 2,76 5,98 3,36 2,7 5,29 1,91 7,61 3,32 5,29 1,91 5,3 3,04 5,29 1,91 5,27 2,51 3 4,73 1,39 6,54 2,7 4,73 1,39 4,74 2,46 4,73 1,39 4,71 1,91 3,3 4,27 1,05 5,66 2,24 4,27 1,05 4,28 2,03 4,27 1,05 4,25 1,5 3,6 3,9 0,82 4,93 1,88 3,9 0,82 3,91 1,7 3,9 0,82 3,88 1,2 3,9 3,58 0,66 4,32 1,61 3,58 0,66 3,59 1,45 3,58 0,66 3,57 0,98 4,2 3,32 0,54 3,8 1,39 3,32 0,54 3,33 1,25 3,32 0,54 3,3 0,82 4,5 3,09 0,45 3,36 1,21 3,09 0,45 3,1 1,09 3,09 0,45 3,07 0,69 4,8 2,89 0,38 2,98 1,07 2,89 0,38 2,9 0,96 2,89 0,38 2,87 0,59 5,1 2,66 0,33 2,66 0,94 2,66 0,33 2,66 0,85 2,66 0,33 2,66 0,51 5,4 2,37 0,29 2,37 0,84 2,37 0,29 2,37 0,75 2,37 0,29 2,37 0,45 5,7 2,13 0,25 2,13 0,76 2,13 0,25 2,13 0,68 2,13 0,25 2,13 0,4 6 1,91 0,22 1,91 0,68 1,91 0,22 1,91 0,61 1,91 0,22 1,91 0,35 6,3 1,72 0,2 1,72 0,62 1,72 0,2 1,72 0,55 1,72 0,2 1,72 0,31 6,6 1,56 0,18 1,56 0,57 1,56 0,18 1,56 0,5 1,56 0,18 1,56 0,28 6,9 1,41 0,16 1,41 0,52 1,41 0,16 1,41 0,46 1,41 0,16 1,41 0,26 7,2 1,28 0,15 1,28 0,48 1,28 0,15 1,28 0,42 1,28 0,15 1,28 0,23 7,5 1,17 0,13 1,17 0,44 1,17 0,13 1,17 0,39 1,17 0,13 1,17 0,21 7,8 1,07 0,12 1,07 0,41 1,07 0,12 1,07 0,36 1,07 0,12 1,07 0,2 8,1 0,98 0,11 0,98 0,38 0,98 0,11 0,98 0,33 0,98 0,11 0,98 0,18 89 Tabuľky zaťaženia MiWo CH D S/SU

90 4. Tabuľky zaťaženia 19. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 40/80, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,57 3,99 6,91 6,09 4,57 3,99 6,91 6,09 4,57 3,99 6,91 6,09 1,8 3,15 2,74 4,82 4,26 3,15 2,74 4,82 4,26 3,15 2,74 4,82 4,26 2,1 2,3 1,99 3,57 3,15 2,3 1,99 3,57 3,15 2,3 1,99 3,57 3,15 2,4 1,74 1,5 2,76 2,44 1,74 1,5 2,76 2,44 1,74 1,5 2,76 2,44 2,7 1,36 1,17 2,2 1,95 1,36 1,17 2,2 1,95 1,36 1,17 2,2 1,95 3 1,09 0,93 1,8 1,6 1,09 0,93 1,8 1,6 1,09 0,93 1,8 1,6 3,3 0,89 0,75 1,51 1,34 0,89 0,75 1,51 1,34 0,89 0,75 1,51 1,34 3,6 0,74 0,62 1,28 1,14 0,74 0,62 1,28 1,14 0,74 0,62 1,28 1,14 3,9 0,62 0,52 1,11 0,99 0,62 0,52 1,11 0,99 0,62 0,52 1,11 0,99 4,2 0,53 0,43 0,97 0,87 0,53 0,43 0,97 0,87 0,53 0,43 0,97 0,87 4,5 0,45 0,37 0,86 0,77 0,45 0,37 0,86 0,77 0,45 0,37 0,86 0,77 4,8 0,39 0,31 0,77 0,69 0,39 0,31 0,77 0,69 0,39 0,31 0,77 0,69 5,1 0,34 0,26 0,69 0,62 0,34 0,26 0,69 0,62 0,34 0,26 0,69 0,62 5,4 0,29 0,23 0,63 0,56 0,29 0,23 0,63 0,56 0,29 0,23 0,63 0,56 5,7 0,26 0,19 0,57 0,52 0,26 0,19 0,57 0,52 0,26 0,19 0,55 0,52 6 0,22 0,17 0,53 0,48 0,22 0,17 0,53 0,48 0,22 0,17 0,45 0,48 6,3 0,19 0,14 0,49 0,44 0,19 0,14 0,49 0,44 0,19 0,14 0,37 0,44 6,6 0,1 0,12 0,45 0,41 0,1 0,12 0,45 0,41 0,1 0,12 0,31 0,41 6,9 0,03 0,11 0,42 0,39 0,03 0,11 0,42 0,39 0,03 0,11 0,26 0,39 7,2-0,09-0,36-0,09-0,36-0,09-0,36 7,5-0,08-0,34-0,08-0,34-0,08-0,34 7,8-0,06-0,32-0,06-0,32-0,06-0,32 8,1-0,05-0,31-0,05-0,31-0,05-0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 60/100, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 5,13 4,49 7,76 6,84 5,13 4,49 7,76 6,84 5,13 4,49 7,76 6,84 1,8 3,54 3,08 5,42 4,78 3,54 3,08 5,42 4,78 3,54 3,08 5,42 4,78 2,1 2,58 2,24 4,01 3,54 2,58 2,24 4,01 3,54 2,58 2,24 4,01 3,54 2,4 1,96 1,69 3,09 2,73 1,96 1,69 3,09 2,73 1,96 1,69 3,09 2,73 2,7 1,53 1,32 2,47 2,18 1,53 1,32 2,47 2,18 1,53 1,32 2,47 2,18 3 1,23 1,05 2,02 1,79 1,23 1,05 2,02 1,79 1,23 1,05 2,02 1,79 3,3 1 0,85 1,69 1,5 1 0,85 1,69 1,5 1 0,85 1,69 1,5 3,6 0,83 0,7 1,44 1,28 0,83 0,7 1,44 1,28 0,83 0,7 1,44 1,28 3,9 0,7 0,58 1,24 1,11 0,7 0,58 1,24 1,11 0,7 0,58 1,24 1,11 4,2 0,59 0,49 1,09 0,97 0,59 0,49 1,09 0,97 0,59 0,49 1,09 0,97 4,5 0,51 0,41 0,96 0,86 0,51 0,41 0,96 0,86 0,51 0,41 0,96 0,86 4,8 0,44 0,35 0,86 0,77 0,44 0,35 0,86 0,77 0,44 0,35 0,86 0,77 5,1 0,38 0,3 0,77 0,69 0,38 0,3 0,77 0,69 0,38 0,3 0,77 0,69 5,4 0,33 0,26 0,7 0,63 0,33 0,26 0,7 0,63 0,33 0,26 0,7 0,63 5,7 0,29 0,22 0,64 0,58 0,29 0,22 0,64 0,58 0,29 0,22 0,64 0,58 6 0,26 0,19 0,59 0,53 0,26 0,19 0,59 0,53 0,26 0,19 0,59 0,53 6,3 0,23 0,17 0,54 0,49 0,23 0,17 0,54 0,49 0,23 0,17 0,54 0,49 6,6 0,2 0,14 0,51 0,46 0,2 0,14 0,51 0,46 0,2 0,14 0,51 0,46 6,9 0,18 0,12 0,47 0,43 0,18 0,12 0,47 0,43 0,18 0,12 0,47 0,43 7,2 0,16 0,1 0,44 0,4 0,16 0,1 0,44 0,4 0,16 0,1 0,44 0,4 7,5 0,14 0,09 0,42 0,38 0,14 0,09 0,42 0,38 0,14 0,09 0,42 0,38 7,8 0,12 0,08 0,39 0,36 0,12 0,08 0,39 0,36 0,12 0,08 0,39 0,36 8,1 0,11 0,06 0,37 0,34 0,11 0,06 0,37 0,34 0,11 0,06 0,37 0,34 90

91 4. Tabuľky zaťaženia 21. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 80/120, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 8,59 6,71 10,84 9,56 8,59 6,71 10,84 9,56 8,59 6,71 10,84 9,56 1,8 7,15 5,57 7,56 6,67 7,15 5,57 7,56 6,67 7,15 5,57 7,56 6,67 2,1 5,26 4,59 5,58 4,93 5,26 4,59 5,58 4,93 5,26 4,59 5,58 4,93 2,4 4,01 3,49 4,3 3,8 4,01 3,49 4,3 3,8 4,01 3,49 4,3 3,8 2,7 3,15 2,74 3,42 3,03 3,15 2,74 3,42 3,03 3,15 2,74 3,42 3,03 3 2,54 2,2 2,8 2,47 2,54 2,2 2,8 2,47 2,54 2,2 2,8 2,47 3,3 2,09 1,8 2,33 2,07 2,09 1,8 2,33 2,07 2,09 1,8 2,33 2,07 3,6 1,74 1,5 1,98 1,76 1,74 1,5 1,98 1,76 1,74 1,5 1,98 1,76 3,9 1,47 1,26 1,7 1,51 1,47 1,26 1,7 1,51 1,47 1,26 1,7 1,51 4,2 1,26 1,07 1,49 1,32 1,26 1,07 1,49 1,32 1,26 1,07 1,49 1,32 4,5 1,09 0,92 1,31 1,17 1,09 0,92 1,31 1,17 1,09 0,92 1,31 1,17 4,8 0,95 0,8 1,16 1,04 0,95 0,8 1,16 1,04 0,95 0,8 1,16 1,04 5,1 0,83 0,69 1,05 0,93 0,83 0,69 1,05 0,93 0,83 0,69 1,05 0,93 5,4 0,73 0,61 0,95 0,85 0,73 0,61 0,95 0,85 0,73 0,61 0,95 0,85 5,7 0,65 0,54 0,86 0,77 0,65 0,54 0,86 0,77 0,65 0,54 0,86 0,77 6 0,58 0,47 0,79 0,71 0,58 0,47 0,79 0,71 0,58 0,47 0,79 0,71 6,3 0,52 0,42 0,73 0,65 0,52 0,42 0,73 0,65 0,52 0,42 0,73 0,65 6,6 0,47 0,37 0,67 0,61 0,47 0,37 0,67 0,61 0,47 0,37 0,67 0,61 6,9 0,42 0,33 0,63 0,56 0,42 0,33 0,63 0,56 0,42 0,33 0,63 0,56 7,2 0,38 0,3 0,58 0,53 0,38 0,3 0,58 0,53 0,38 0,3 0,58 0,53 7,5 0,34 0,27 0,55 0,5 0,34 0,27 0,55 0,5 0,34 0,27 0,55 0,5 7,8 0,31 0,24 0,52 0,47 0,31 0,24 0,52 0,47 0,31 0,24 0,52 0,47 8,1 0,28 0,21 0,49 0,44 0,28 0,21 0,49 0,44 0,28 0,21 0,49 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 100/140, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 8,98 7,01 12,7 11,19 8,98 7,01 12,7 11,19 8,98 7,01 12,7 11,19 1,8 7,47 5,83 8,85 7,8 7,47 5,83 8,85 7,8 7,47 5,83 8,85 7,8 2,1 6,19 4,98 6,53 5,76 6,19 4,98 6,53 5,76 6,19 4,98 6,53 5,76 2,4 4,72 4,12 5,03 4,44 4,72 4,12 5,03 4,44 4,72 4,12 5,03 4,44 2,7 3,71 3,23 4 3,54 3,71 3,23 4 3,54 3,71 3,23 4 3,54 3 2,99 2,6 3,26 2,89 2,99 2,6 3,26 2,89 2,99 2,6 3,26 2,89 3,3 2,46 2,13 2,72 2,41 2,46 2,13 2,72 2,41 2,46 2,13 2,72 2,41 3,6 2,06 1,77 2,31 2,05 2,06 1,77 2,31 2,05 2,06 1,77 2,31 2,05 3,9 1,74 1,49 1,98 1,76 1,74 1,49 1,98 1,76 1,74 1,49 1,98 1,76 4,2 1,49 1,27 1,73 1,54 1,49 1,27 1,73 1,54 1,49 1,27 1,73 1,54 4,5 1,29 1,09 1,52 1,35 1,29 1,09 1,52 1,35 1,29 1,09 1,52 1,35 4,8 1,12 0,95 1,35 1,21 1,12 0,95 1,35 1,21 1,12 0,95 1,35 1,21 5,1 0,98 0,83 1,21 1,08 0,98 0,83 1,21 1,08 0,98 0,83 1,21 1,08 5,4 0,87 0,73 1,1 0,98 0,87 0,73 1,1 0,98 0,87 0,73 1,1 0,98 5,7 0,77 0,64 1 0,89 0,77 0,64 1 0,89 0,77 0,64 1 0,89 6 0,69 0,57 0,91 0,82 0,69 0,57 0,91 0,82 0,69 0,57 0,91 0,82 6,3 0,62 0,51 0,84 0,75 0,62 0,51 0,84 0,75 0,62 0,51 0,84 0,75 6,6 0,56 0,45 0,78 0,7 0,56 0,45 0,78 0,7 0,56 0,45 0,78 0,7 6,9 0,5 0,4 0,72 0,65 0,5 0,4 0,72 0,65 0,5 0,4 0,72 0,65 7,2 0,45 0,36 0,67 0,61 0,45 0,36 0,67 0,61 0,45 0,36 0,67 0,61 7,5 0,41 0,33 0,63 0,57 0,41 0,33 0,63 0,57 0,41 0,33 0,63 0,57 7,8 0,38 0,29 0,59 0,54 0,38 0,29 0,59 0,54 0,38 0,29 0,59 0,54 8,1 0,34 0,26 0,56 0,51 0,34 0,26 0,56 0,51 0,34 0,26 0,56 0,51 91 Tabuľky zaťaženia MiWo CH D S/SU

92 4. Tabuľky zaťaženia 23. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 120/160, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 8,98 7,01 13,55 11,94 8,98 7,01 13,55 11,94 8,98 7,01 13,55 11,94 1,8 7,47 5,82 9,44 8,33 7,47 5,82 9,44 8,33 7,47 5,82 9,44 8,33 2,1 6,39 4,97 6,97 6,15 6,39 4,97 6,97 6,15 6,39 4,97 6,97 6,15 2,4 5,57 4,34 5,36 4,74 5,57 4,34 5,36 4,74 5,57 4,34 5,36 4,74 2,7 4,38 3,82 4,27 3,77 4,38 3,82 4,27 3,77 4,38 3,82 4,27 3,77 3 3,53 3,07 3,48 3,08 3,53 3,07 3,48 3,08 3,53 3,07 3,48 3,08 3,3 2,91 2,52 2,9 2,57 2,91 2,52 2,9 2,57 2,91 2,52 2,9 2,57 3,6 2,43 2,1 2,46 2,18 2,43 2,1 2,46 2,18 2,43 2,1 2,46 2,18 3,9 2,06 1,77 2,12 1,88 2,06 1,77 2,12 1,88 2,06 1,77 2,12 1,88 4,2 1,76 1,51 1,84 1,64 1,76 1,51 1,84 1,64 1,76 1,51 1,84 1,64 4,5 1,52 1,3 1,62 1,44 1,52 1,3 1,62 1,44 1,52 1,3 1,62 1,44 4,8 1,33 1,13 1,44 1,29 1,33 1,13 1,44 1,29 1,33 1,13 1,44 1,29 5,1 1,17 0,99 1,29 1,15 1,17 0,99 1,29 1,15 1,17 0,99 1,29 1,15 5,4 1,03 0,87 1,17 1,04 1,03 0,87 1,17 1,04 1,03 0,87 1,17 1,04 5,7 0,92 0,77 1,06 0,95 0,92 0,77 1,06 0,95 0,92 0,77 1,06 0,95 6 0,82 0,68 0,97 0,87 0,82 0,68 0,97 0,87 0,82 0,68 0,97 0,87 6,3 0,74 0,61 0,9 0,8 0,74 0,61 0,9 0,8 0,74 0,61 0,9 0,8 6,6 0,66 0,54 0,83 0,74 0,66 0,54 0,83 0,74 0,66 0,54 0,83 0,74 6,9 0,6 0,49 0,77 0,69 0,6 0,49 0,77 0,69 0,6 0,49 0,77 0,69 7,2 0,54 0,44 0,72 0,65 0,54 0,44 0,72 0,65 0,54 0,44 0,72 0,65 7,5 0,5 0,4 0,67 0,61 0,5 0,4 0,67 0,61 0,5 0,4 0,67 0,61 7,8 0,45 0,36 0,63 0,57 0,45 0,36 0,63 0,57 0,45 0,36 0,63 0,57 8,1 0,41 0,32 0,59 0,54 0,41 0,32 0,59 0,54 0,41 0,32 0,59 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 40/80, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 3 2,61 4,27 3,56 3 2,61 4,27 3,56 3 2,61 4,27 3,56 1,8 2,27 1,97 3,16 2,54 2,27 1,97 3,16 2,54 2,27 1,81 3,16 2,54 2,1 1,84 1,59 2,49 1,94 1,84 1,59 2,49 1,94 1,84-2,49-2,4 1,55 1,33 2,06 1,54 1,55 0,33 2,06 1,54 1,55-2,06-2,7 1,35-1,77-1,35-1,77-1,35-1,77-3 1,19-1,54-1,19-1, ,3 1,05-1,37-1,05-1, ,6 0,85-1,23-0,85-0, ,9 0,34-1,11-0,34-0, ,2 0,1-0,81-0,1-0, ,

93 4. Tabuľky zaťaženia 25. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 60/100, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 3,15 2,74 4,57 3,86 3,15 2,74 4,57 3,86 3,15 2,74 4,57 3,86 1,8 2,3 1,99 3,29 2,7 2,3 1,99 3,29 2,7 2,3 1,99 3,29 2,7 2,1 1,81 1,56 2,52 2 1,81 1,56 2,52 2 1,81 1,56 2,52 2 2,4 1,49 1,28 2,03 1,54 1,49 1,28 2,03 1,54 1,49-2,03-2,7 1,27 1,09 1,7 0,53 1,27 0,82 1,7 0,53 1,27-1,7-3 1,11-1,46-1,11-1,46-1,11-1,46-3,3 0,99-1,28-0,99-1,28-0,73-1,28-3,6 0,89-1,14-0,89-1, ,9 0,55-1,03-0,55-1, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 80/120, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,43 3,86 6,31 5,43 4,43 3,86 6,31 5,43 4,43 3,86 6,31 5,43 1,8 3,37 2,93 4,49 3,81 3,37 2,93 4,49 3,81 3,37 2,93 4,49 3,81 2,1 2,8 2,43 3,41 2,83 2,8 2,43 3,41 2,83 2,8 2,35 3,41 2,83 2,4 2,54 2,2 2,72 2,2 2,54 2,1 2,72 2,2 2,54 0,69 2,72 2,2 2,7 2,34 2,02 2,25 1,76 2,34 0,97 2,25 1,76 2,27-2,25-3 2,03 1,47 1,91 1,36 2,03-1,91-1,36-1,91-3,3 1,8 0,75 1,67 0,24 1,8-1,67-0,4-1,67-3,6 1,61-1,48-1,61-1, ,9 1,47-1,33-1,47-1, ,2 1,34-1,21-1,34-1, ,5 1-1, ,8 0,15-1, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 100/140, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,86 5,35 7,31 6,33 6,86 5,35 7,31 6,33 6,86 5,35 7,31 6,33 1,8 5,08 4,43 5,18 4,43 5,08 4,43 5,18 4,43 5,08 4,43 5,18 4,43 2,1 3,86 3,36 3,9 3,28 3,86 3,36 3,9 3,28 3,86 3,36 3,9 3,28 2,4 3,08 2,67 3,07 2,54 3,08 2,67 3,07 2,54 3,08 2,67 3,07 2,54 2,7 2,56 2,21 2,51 2,03 2,56 2,21 2,51 2,03 2,56 2,21 2,51 2,03 3 2,19 1,89 2,12 1,41 2,19 1,89 2,12 1,41 2,19 1,89 2,12 1,41 3,3 1,92 1,65 1,83 0,52 1,92 1,65 1,83 0,52 1,92 1,65 1,83 0,52 3,6 1,71-1,61-1,71-1,61-1,71-1,61-3,9 1,55-1,44-1,55-1,44-1,55-1,44-4,2 1,41-1,3-1,41-1,3-1,41-1,3-4,5 1,3-1,19-1,3-1,19-1,3-1,19-4, Tabuľky zaťaženia MiWo CH D S/SU

94 4. Tabuľky zaťaženia 28. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 120/160, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,82 5,31 7,75 6,74 6,82 5,31 7,75 6,74 6,82 5,31 7,75 6,74 1,8 5,73 4,46 5,46 4,7 5,73 4,46 5,46 4,7 5,73 4,46 5,46 4,7 2,1 4,42 3,85 4,09 3,47 4,42 3,85 4,09 3,47 4,42 3,85 4,09 3,47 2,4 3,49 3,03 3,2 2,67 3,49 3,03 3,2 2,67 3,49 3,03 3,2 2,67 2,7 2,87 2,48 2,6 2,13 2,87 2,48 2,6 2,13 2,87 2,48 2,6 2,13 3 2,43 2,09 2,17 1,73 2,43 2,09 2,17 1,73 2,43 2,09 2,17 1,73 3,3 2,1 1,81 1,85 1,43 2,1 1,81 1,85 1,43 2,1 1,81 1,85 1,43 3,6 1,86 1,6 1,62 0,66 1,86 1,6 1,62 0,66 1,86 1,6 1,62 0,66 3,9 1,67-1,43-1,67-1,43-1,67-1,43-4,2 1,52-1,28-1,52-1,28-1,52-1,28-4,5 1,39-1,17-1,39-1,17-1,39-1,17-4,8 1,29-1,07-1,29-1,07-1,29-1,07-5,1 1,2-0,99-1,2-0,99-1,2-0,99-5, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 40/80, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,6 2,26 3,08 2,04 2,6 2,15 3,08 2,04 2,6-3,08-1,8 2,3 1,97 2,5 0,8 2,3 0,38 2,5 0,8 2,04-2,5-2,1 2,16-2,18-2,16-2,18-1,21-2,18-2,4 1,89-1,87-1,89-1, ,7 1,62-1,57-1,62-1, ,39-1,35-1,39-1, ,3 0,92-1,19-0,92-0, ,6 0,56-1,06-0,56-0, ,9 0,35-0,96-0,35-0, ,2 0,23-0,86-0,23-0, ,5 0,14-0,74-0,14-0, ,8 0,08-0,64-0,08-0, ,1 0,04-0,56-0,04-0, ,4 0,01-0,5-0,01-0, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 60/100, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 2,37 2,05 2,96 2,16 2,37 2,05 2,96 2,16 2,37 1,25 2,96 2,16 1,8 1,96 1,7 2,23 0,96 1,96 0,92 2,23 0,96 1,93-2,23-2,1 1,76-1,81-1,76-1,81-0,94-1,81-2,4 1,64-1,38-1,38-1,38-0,26-1,38-2,7 1, , ,36-0,72-0,7-0, ,3 0,71-0,52-0,5-0, ,6 0,12-0,38-0,12-0, ,

95 4. Tabuľky zaťaženia 31. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 80/120, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 3,7 3,22 4,01 3,17 3,7 3,22 4,01 3,17 3,7 2,94 4,01 3,17 1,8 3,27 2,84 2,98 2,19 3,27 2,16 2,98 2,19 3,27 0,12 2,98 2,19 2,1 2,92 2,19 2,37 1,31 2,92 0,37 2,37 1,31 2,12-2,37-2,4 2,64 1,14 2 0,46 2, , ,7 2,48-1,75-2,48-1, ,39-1,45-2,39-1, ,3 2,2-1,18-2,2-1, ,6 1,97-0,97-1,97-0, ,9 0,8-0, ,2 0,28-0, ,5 0,04-0, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 100/140, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,74 4,13 4,55 3,7 4,74 4,13 4,55 3,7 4,74 4,13 4,55 3,7 1,8 3,62 3,15 3,31 2,56 3,62 3,15 3,31 2,56 3,62 3,15 3,31 2,56 2,1 3 2,6 2,58 1,86 3 2,6 2,58 1,86 3 2,6 2,58 1,86 2,4 2,63 2,28 2,12 0,51 2,63 2,28 2,12 0,51 2,63 1,64 2,12 0,51 2,7 2,41-1,82-2,41-1,82-2,41-1,82-3 2,27-1,6-2,27-1,6-2,27-1,6-3,3 2,18-1,33-2,18-1,33-2,06-1,33-3,6 2,09-1,08-2,09-1,08-1,7-1,08-3,9 0,1-0,88-0,1-0,88-0,1-0,88-4, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) a snehom (tlak) strešných sendvičových panelov ARPANEL D PUR/PIR 120/160, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 5,36 4,68 4,74 3,92 5,36 4,68 4,74 3,92 5,36 4,68 4,74 3,92 1,8 4 3,48 3,4 2,69 4 3,48 3,4 2,69 4 3,48 3,4 2,69 2,1 3,23 2,8 2,6 1,94 3,23 2,8 2,6 1,94 3,23 2,8 2,6 1,94 2,4 2,76 2,39 2,09 1,29 2,76 2,39 2,09 1,29 2,76 2,39 2,09 1,29 2,7 2,47 2,13 1,75 0,33 2,47 2,13 1,75 0,33 2,47 1,43 1,75 0,33 3 2,28-1,51-2,28-1,51-2,28-1,51-3,3 2,16-1,26-2,16-1,26-2,16-1,26-3,6 2,08-0,99-2,08-0,99-2,01-0,99-3,9 2,02-0,77-2,02-0,77-1,67-0,77-4,2 0,98-0,59-0,98-0,59-0,98-0,59-4, Tabuľky zaťaženia MiWo CH D S/SU

96 4. Tabuľky zaťaženia 34. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 120, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 11,54 8,47 13,55 14,68 11,54 8,47 13,55 14,68 11,54 8,47 13,55 14,68 1,8 9,62 7,05 10,91 10,19 9,62 7,05 10,91 10,19 9,62 7,05 10,91 10,19 2,1 8,25 6,05 8,51 7,49 8,25 6,05 8,51 7,49 8,25 6,05 8,51 7,49 2,4 7,22 5,29 6,52 5,73 7,22 5,29 6,52 5,73 7,22 5,29 6,52 5,73 2,7 6,39 4,7 5,15 4,53 6,39 4,7 5,15 4,53 6,39 4,7 5,15 4,53 3 5,47 4,23 4,17 3,67 5,47 4,23 4,17 3,67 5,47 4,23 4,17 3,67 3,3 4,72 3,85 3,45 3,03 4,72 3,85 3,45 3,03 4,72 3,85 3,45 3,03 3,6 4,1 3,53 2,9 2,55 4,1 3,53 2,9 2,55 4,1 3,53 2,9 2,55 3,9 3,58 3,16 2,47 2,17 3,58 3,16 2,47 2,17 3,58 3,16 2,47 2,17 4,2 3,09 2,72 2,13 1,87 3,09 2,72 2,13 1,87 3,09 2,72 2,13 1,87 4,5 2,69 2,37 1,85 1,63 2,69 2,37 1,85 1,63 2,69 2,37 1,85 1,63 4,8 2,37 2,08 1,63 1,43 2,37 2,08 1,63 1,43 2,37 2,08 1,63 1,43 5,1 2,1 1,85 1,44 1,27 2,1 1,85 1,44 1,27 2,1 1,85 1,44 1,27 5,4 1,87 1,65 1,29 1,13 1,87 1,65 1,29 1,13 1,87 1,65 1,29 1,13 5,7 1,68 1,48 1,16 1,02 1,68 1,48 1,16 1,02 1,68 1,48 1,16 1,02 6 1,52 1,33 1,04 0,92 1,52 1,33 1,04 0,92 1,52 1,33 1,04 0,92 6,3 1,37 1,21 0,95 0,83 1,37 1,21 0,95 0,83 1,37 1,21 0,95 0,83 6,6 1,25 1,1 0,86 0,76 1,25 1,1 0,86 0,76 1,25 1,1 0,86 0,76 6,9 1,12 1,01 0,79 0,69 1,12 1,01 0,79 0,69 1,12 1,01 0,79 0,69 7,2 1 0,93 0,72 0,64 1 0,93 0,72 0,64 1 0,93 0,72 0,64 7,5 0,89 0,85 0,67 0,59 0,89 0,85 0,67 0,59 0,89 0,85 0,67 0,59 7,8 0,8 0,79 0,62 0,54 0,8 0,79 0,62 0,54 0,8 0,73 0,62 0,54 8,1 0,72 0,73 0,57 0,5 0,72 0,73 0,57 0,5 0,72 0,5 0,57 0,5 35. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 160, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 15,41 11,3 18,48 19,6 15,41 11,3 18,48 19,6 15,41 11,3 18,48 19,6 1,8 12,84 9, ,61 12,84 9, ,61 12,84 9, ,61 2,1 11,01 8,07 11, ,01 8,07 11, ,01 8,07 11, ,4 9,63 7,06 8,7 7,66 9,63 7,06 8,7 7,66 9,63 7,06 8,7 7,66 2,7 8,56 6,28 6,87 6,05 8,56 6,28 6,87 6,05 8,56 6,28 6,87 6,05 3 7,7 5,65 5,57 4,9 7,7 5,65 5,57 4,9 7,7 5,65 5,57 4,9 3,3 6,69 5,14 4,6 4,05 6,69 5,14 4,6 4,05 6,69 5,14 4,6 4,05 3,6 5,62 4,71 3,87 3,4 5,62 4,71 3,87 3,4 5,62 4,71 3,87 3,4 3,9 4,79 4,21 3,29 2,9 4,79 4,21 3,29 2,9 4,79 4,21 3,29 2,9 4,2 4,13 3,63 2,84 2,5 4,13 3,63 2,84 2,5 4,13 3,63 2,84 2,5 4,5 3,6 3,16 2,47 2,18 3,6 3,16 2,47 2,18 3,6 3,16 2,47 2,18 4,8 3,16 2,78 2,17 1,91 3,16 2,78 2,17 1,91 3,16 2,78 2,17 1,91 5,1 2,8 2,46 1,93 1,7 2,8 2,46 1,93 1,7 2,8 2,46 1,93 1,7 5,4 2,5 2,2 1,72 1,51 2,5 2,2 1,72 1,51 2,5 2,2 1,72 1,51 5,7 2,24 1,97 1,54 1,36 2,24 1,97 1,54 1,36 2,24 1,97 1,54 1,36 6 2,02 1,78 1,39 1,22 2,02 1,78 1,39 1,22 2,02 1,78 1,39 1,22 6,3 1,83 1,61 1,26 1,11 1,83 1,61 1,26 1,11 1,83 1,61 1,26 1,11 6,6 1,67 1,47 1,15 1,01 1,67 1,47 1,15 1,01 1,67 1,47 1,15 1,01 6,9 1,53 1,35 1,05 0,93 1,53 1,35 1,05 0,93 1,53 1,35 1,05 0,93 7,2 1,4 1,24 0,97 0,85 1,4 1,24 0,97 0,85 1,4 1,24 0,97 0,85 7,5 1,29 1,14 0,89 0,78 1,29 1,14 0,89 0,78 1,29 1,14 0,89 0,78 7,8 1,2 1,05 0,82 0,72 1,2 1,05 0,82 0,72 1,2 0,98 0,82 0,72 8,1 1,11 0,98 0,76 0,67 1,11 0,98 0,76 0,67 1,11 0,67 0,76 0,67 96

97 4. Tabuľky zaťaženia 36. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 200, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 19,27 14,13 23,7 21,22 19,27 14,13 23,7 21,22 19,27 14,13 23,7 21,22 1,8 16,06 11,78 16,75 14,74 16,06 11,78 16,75 14,74 16,06 11,78 16,75 14,74 2,1 13,77 10,1 12,3 10,83 13,77 10,1 12,3 10,83 13,77 10,1 12,3 10,83 2,4 12,05 8,83 9,42 8,29 12,05 8,83 9,42 8,29 12,05 8,83 9,42 8,29 2,7 10,6 7,85 7,44 6,55 10,6 7,85 7,44 6,55 10,6 7,85 7,44 6,55 3 8,59 7,07 6,03 5,3 8,59 7,07 6,03 5,3 8,59 7,07 6,03 5,3 3,3 7,1 6,25 4,98 4,38 7,1 6,25 4,98 4,38 7,1 6,25 4,98 4,38 3,6 5,97 5,25 4,19 3,68 5,97 5,25 4,19 3,68 5,97 5,25 4,19 3,68 3,9 5,08 4,47 3,57 3,14 5,08 4,47 3,57 3,14 5,08 4,47 3,57 3,14 4,2 4,38 3,86 3,08 2,71 4,38 3,86 3,08 2,71 4,38 3,86 3,08 2,71 4,5 3,82 3,36 2,68 2,36 3,82 3,36 2,68 2,36 3,82 3,36 2,68 2,36 4,8 3,36 2,95 2,35 2,07 3,36 2,95 2,35 2,07 3,36 2,95 2,35 2,07 5,1 2,97 2,62 2,09 1,84 2,97 2,62 2,09 1,84 2,97 2,62 2,09 1,84 5,4 2,65 2,33 1,86 1,64 2,65 2,33 1,86 1,64 2,65 2,33 1,86 1,64 5,7 2,38 2,09 1,67 1,47 2,38 2,09 1,67 1,47 2,38 2,09 1,67 1,47 6 2,15 1,89 1,51 1,33 2,15 1,89 1,51 1,33 2,15 1,89 1,51 1,33 6,3 1,95 1,71 1,37 1,2 1,95 1,71 1,37 1,2 1,95 1,71 1,37 1,2 6,6 1,77 1,56 1,25 1,1 1,77 1,56 1,25 1,1 1,77 1,56 1,25 1,1 6,9 1,62 1,43 1,14 1 1,62 1,43 1,14 1 1,62 1,43 1,14 1 7,2 1,49 1,31 1,05 0,92 1,49 1,31 1,05 0,92 1,49 1,31 1,05 0,92 7,5 1,37 1,21 0,96 0,85 1,37 1,21 0,96 0,85 1,37 1,21 0,96 0,85 7,8 1,27 1,12 0,89 0,78 1,27 1,12 0,89 0,78 1,27 1,04 0,89 0,78 8,1 1,18 1,04 0,83 0,73 1,18 1,04 0,83 0,73 1,18 0,73 0,83 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 120, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,46 9,34 10,87 15,38 6,46 9,34 6,47 15,09 6,46 9,34 6,44 14,66 1,8 5,27 7,61 8,9 10,85 5,27 7,61 5,28 10,57 5,27 7,61 5,25 10,16 2,1 4,42 6,39 7,49 8,09 4,42 6,39 4,44 7,83 4,42 6,39 4,4 7,44 2,4 3,8 5,5 6,45 6,29 3,8 5,5 3,81 6,04 3,8 5,5 3,77 5,68 2,7 3,32 4,39 5,65 5,03 3,32 4,39 3,33 4,81 3,32 4,39 3,29 4,47 3 2,94 2,9 5,01 4,13 2,94 2,9 2,95 3,92 2,94 2,9 2,91 3,17 3,3 2,63 1,99 4,5 3,4 2,63 1,99 2,64 2,91 2,63 1,99 2,61 2,16 3,6 2,38 1,42 4,09 2,57 2,38 1,42 2,39 2,15 2,38 1,42 2,36 1,52 3,9 2,17 1,04 3,74 1,99 2,17 1,04 2,19 1,63 2,17 1,04 2,15 1,1 4,2 2 0,78 3,44 1,58 2 0,78 2,01 1,27 2 0,78 1,98 0,81 4,5 1,85 0,59 3,19 1,28 1,85 0,59 1,86 1,02 1,85 0,59 1,83 0,61 4,8 1,72 0,46 2,97 1,06 1,72 0,46 1,73 0,83 1,72 0,46 1,7 0,47 5,1 1,61 0,37 2,78 0,89 1,61 0,37 1,62 0,68 1,61 0,37 1,59 0,37 5,4 1,51 0,29 2,56 0,76 1,51 0,29 1,52 0,57 1,51 0,29 1,49 0,29 5,7 1,42 0,24 2,34 0,65 1,42 0,24 1,43 0,48 1,42 0,24 1,41 0,23 6 1,35 0,2 2,15 0,57 1,35 0,2 1,36 0,41 1,35 0,2 1,33 0,19 6,3 1,28 0,16 1,98 0,5 1,28 0,16 1,29 0,36 1,28 0,16 1,26 0,15 6,6 1,21 0,14 1,82 0,44 1,21 0,14 1,22 0,31 1,21 0,14 1,2 0,13 6,9 1,16 0,12 1,68 0,39 1,16 0,12 1,17 0,28 1,16 0,12 1,14 0,11 7,2 1,11 0,1 1,55 0,35 1,11 0,1 1,11 0,25 1,11 0,1 1,09 0,09 7,5 1,06 0,09 1,44 0,32 1,06 0,09 1,07 0,22 1,06 0,09 1,04 0,07 7,8 1,02 0,07 1,34 0,29 1,02 0,07 1,02 0,2 1,02 0,07 1 0,06 8,1 0,98 0,07 1,24 0,26 0,98 0,07 0,98 0,18 0,98 0,07 0,96 0,05 97 S/SU MiWo CH D

98 4. Tabuľky zaťaženia 38. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 160, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 8,71 11,08 14,66 20,34 8,71 11,08 8,72 20,04 8,71 11,08 8,68 19,59 1,8 7,11 9,04 12,02 14,31 7,11 9,04 7,13 14,02 7,11 9,04 7,08 13,59 2,1 5,97 7,61 10,14 10,65 5,97 7,61 5,99 10,38 5,97 7,61 5,94 9,96 2,4 5,13 6,54 8,73 8,26 5,13 6,54 5,15 8 5,13 6,54 5,09 7,61 2,7 4,47 5,73 7,64 6,61 4,47 5,73 4,49 6,37 4,47 5,73 4, ,96 5,09 6,78 5,42 3,96 5,09 3,98 5,19 3,96 5,09 3,92 4,84 3,3 3,54 3,51 6,09 4,53 3,54 3,51 3,56 4,31 3,54 3,51 3,5 3,87 3,6 3,2 2,49 5,52 3,85 3,2 2,49 3,22 3,56 3,2 2,49 3,16 2,72 3,9 2,91 1,82 5,04 3,16 2,91 1,82 2,93 2,68 2,91 1,82 2,88 1,97 4,2 2,68 1,36 4,64 2,49 2,68 1,36 2,69 2,08 2,68 1,36 2,64 1,46 4,5 2,47 1,04 4,29 2 2,47 1,04 2,49 1,64 2,47 1,04 2,44 1,1 4,8 2,29 0,81 3,99 1,64 2,29 0,81 2,31 1,32 2,29 0,81 2,26 0,85 5,1 2,14 0,64 3,73 1,36 2,14 0,64 2,16 1,08 2,14 0,64 2,11 0,66 5,4 2,01 0,51 3,51 1,15 2,01 0,51 2,02 0,9 2,01 0,51 1,97 0,53 5,7 1,89 0,42 3,3 0,98 1,89 0,42 1,91 0,76 1,89 0,42 1,86 0,42 6 1,78 0,34 3,12 0,84 1,78 0,34 1,8 0,64 1,78 0,34 1,75 0,34 6,3 1,69 0,28 2,91 0,74 1,69 0,28 1,7 0,55 1,69 0,28 1,66 0,28 6,6 1,61 0,24 2,7 0,65 1,61 0,24 1,62 0,48 1,61 0,24 1,58 0,23 6,9 1,53 0,2 2,5 0,57 1,53 0,2 1,54 0,42 1,53 0,2 1,5 0,19 7,2 1,46 0,17 2,33 0,51 1,46 0,17 1,47 0,37 1,46 0,17 1,43 0,16 7,5 1,4 0,15 2,17 0,46 1,4 0,15 1,41 0,33 1,4 0,15 1,37 0,14 7,8 1,34 0,13 2,02 0,41 1,34 0,13 1,35 0,29 1,34 0,13 1,31 0,12 8,1 1,28 0,11 1,89 0,37 1,28 0,11 1,3 0,26 1,28 0,11 1,26 0,1 39. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 200, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,95 10,49 18,46 21,74 10,95 10,49 10,97 21,43 10,95 10,49 10,91 20,97 1,8 8,96 8,83 15,15 15,23 8,96 8,83 8,98 14,93 8,96 8,83 8,91 14,48 2,1 7,53 7,6 12,79 11,29 7,53 7,6 7, ,53 7,6 7,48 10,57 2,4 6,46 6,65 11,02 8,72 6,46 6,65 6,49 8,45 6,46 6,65 6,41 8,04 2,7 5,63 5,91 9,65 6,95 5,63 5,91 5,66 6,69 5,63 5,91 5,58 6,3 3 4,98 5,31 8,56 5,68 4,98 5,31 5,01 5,43 4,98 5,31 4,92 5,06 3,3 4,45 4,82 7,68 4,73 4,45 4,82 4,48 4,5 4,45 4,82 4,4 4,15 3,6 4,02 3,72 6,96 4,01 4,02 3,72 4,04 3,78 4,02 3,72 3,96 3,45 3,9 3,65 2,7 6,35 3,44 3,65 2,7 3,68 3,23 3,65 2,7 3,6 2,92 4,2 3,35 2,01 5,84 2,98 3,35 2,01 3,38 2,79 3,35 2,01 3,3 2,49 4,5 3,09 1,53 5,4 2,61 3,09 1,53 3,11 2,43 3,09 1,53 3,04 2,01 4,8 2,86 1,18 5,02 2,31 2,86 1,18 2,89 2,14 2,86 1,18 2,81 1,57 5,1 2,67 0,93 4,69 2,06 2,67 0,93 2,69 1,76 2,67 0,93 2,62 1,24 5,4 2,5 0,74 4,4 1,77 2,5 0,74 2,52 1,46 2,5 0,74 2,45 1 5,7 2,35 0,6 4,14 1,51 2,35 0,6 2,37 1,23 2,35 0,6 2,3 0,81 6 2,21 0,49 3,91 1,3 2,21 0,49 2,24 1,05 2,21 0,49 2,17 0,67 6,3 2,09 0,4 3,71 1,13 2,09 0,4 2,12 0,9 2,09 0,4 2,05 0,56 6,6 1,99 0,34 3,52 0,99 1,99 0,34 2,01 0,78 1,99 0,34 1,94 0,47 6,9 1,89 0,28 3,36 0,87 1,89 0,28 1,91 0,68 1,89 0,28 1,85 0,4 7,2 1,8 0,24 3,17 0,77 1,8 0,24 1,82 0,6 1,8 0,24 1,76 0,34 7,5 1,72 0,2 2,96 0,69 1,72 0,2 1,74 0,53 1,72 0,2 1,68 0,29 7,8 1,65 0,17 2,77 0,62 1,65 0,17 1,67 0,47 1,65 0,17 1,61 0,25 8,1 1,58 0,15 2,6 0,56 1,58 0,15 1,6 0,43 1,58 0,15 1,54 0,22 98

99 4. Tabuľky zaťaženia 40. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 120, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,3 9,34 10,6 15,77 6,3 9,34 6,31 15,3 6,3 9,34 6,27 14,6 1,8 5,13 7,61 8,67 11,13 5,13 7,61 5,14 10,72 5,13 7,61 5,11 10,11 2,1 4,32 6,39 7,31 8,3 4,32 6,39 4,33 7,94 4,32 6,39 4,29 7,4 2,4 3,71 4,78 6,31 6,43 3,71 4,78 3,73 6,11 3,71 4,78 3,69 5,25 2,7 3,26 3,21 5,55 5,13 3,26 3,21 3,27 4,61 3,26 3,21 3,23 3,49 3 2,9 2,27 4,95 3,96 2,9 2,27 2,91 3,36 2,9 2,27 2,87 2,45 3,3 2,61 1,67 4,46 3,04 2,61 1,67 2,62 2,54 2,61 1,67 2,58 1,8 3,6 2,37 1,28 4,06 2,41 2,37 1,28 2,38 1,99 2,37 1,28 2,35 1,36 3,9 2,17 1 3,73 1,95 2,17 1 2,18 1,6 2,17 1 2,15 1,06 4,2 2 0,81 3,45 1,62 2 0,81 2,01 1,31 2 0,81 1,98 0,85 4,5 1,86 0,66 3,21 1,36 1,86 0,66 1,87 1,09 1,86 0,66 1,84 0,69 4,8 1,74 0,55 3 1,16 1,74 0,55 1,75 0,93 1,74 0,55 1,71 0,57 5,1 1,63 0,47 2,75 1 1,63 0,47 1,64 0,8 1,63 0,47 1,61 0,48 5,4 1,53 0,4 2,49 0,88 1,53 0,4 1,54 0,69 1,53 0,4 1,51 0,41 5,7 1,45 0,35 2,26 0,77 1,45 0,35 1,46 0,61 1,45 0,35 1,43 0,36 6 1,37 0,3 2,06 0,69 1,37 0,3 1,38 0,54 1,37 0,3 1,35 0,31 6,3 1,3 0,27 1,89 0,61 1,3 0,27 1,31 0,48 1,3 0,27 1,28 0,27 6,6 1,24 0,24 1,73 0,55 1,24 0,24 1,25 0,43 1,24 0,24 1,22 0,24 6,9 1,18 0,21 1,58 0,5 1,18 0,21 1,19 0,39 1,18 0,21 1,17 0,22 7,2 1,13 0,19 1,46 0,46 1,13 0,19 1,14 0,35 1,13 0,19 1,12 0,19 7,5 1,09 0,17 1,34 0,42 1,09 0,17 1,09 0,32 1,09 0,17 1,07 0,18 7,8 1,04 0,16 1,24 0,38 1,04 0,16 1,05 0,29 1,04 0,16 1,03 0,16 8,1 1 0,14 1,14 0,35 1 0,14 1,01 0,27 1 0,14 0,99 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 160, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 8,5 11,08 14,32 20,8 8,5 11,08 8,52 20,3 8,5 11,08 8,47 19,54 1,8 6,93 9,04 11,71 14,67 6,93 9,04 6,95 14,22 6,93 9,04 6,89 13,53 2,1 5,82 7,61 9,87 10,93 5,82 7,61 5,84 10,53 5,82 7,61 5,78 9,91 2,4 5 6,54 8,51 8,48 5 6,54 5,02 8,11 5 6,54 4,96 7,56 2,7 4,37 5,23 7,47 6,77 4,37 5,23 4,39 6,44 4,37 5,23 4,34 5,76 3 3,88 3,65 6,65 5,53 3,88 3,65 3,9 5,2 3,88 3,65 3,84 3,99 3,3 3,49 2,66 5,99 4,55 3,49 2,66 3,5 3,89 3,49 2,66 3,45 2,89 3,6 3,16 2,01 5,45 3,56 3,16 2,01 3,18 3 3,16 2,01 3,12 2,16 3,9 2,89 1,56 5 2,86 2,89 1,56 2,91 2,38 2,89 1,56 2,85 1,67 4,2 2,66 1,24 4,61 2,35 2,66 1,24 2,68 1,94 2,66 1,24 2,63 1,32 4,5 2,47 1,01 4,28 1,96 2,47 1,01 2,48 1,6 2,47 1,01 2,43 1,07 4,8 2,3 0,83 4 1,66 2,3 0,83 2,32 1,35 2,3 0,83 2,26 0,88 5,1 2,15 0,7 3,75 1,43 2,15 0,7 2,17 1,15 2,15 0,7 2,12 0,73 5,4 2,02 0,59 3,53 1,24 2,02 0,59 2,04 0,99 2,02 0,59 1,99 0,62 5,7 1,91 0,51 3,33 1,09 1,91 0,51 1,92 0,87 1,91 0,51 1,87 0,53 6 1,8 0,44 3,08 0,96 1,8 0,44 1,82 0,76 1,8 0,44 1,77 0,46 6,3 1,71 0,39 2,83 0,86 1,71 0,39 1,73 0,68 1,71 0,39 1,68 0,4 6,6 1,63 0,35 2,61 0,77 1,63 0,35 1,64 0,6 1,63 0,35 1,6 0,35 6,9 1,55 0,31 2,41 0,69 1,55 0,31 1,57 0,54 1,55 0,31 1,53 0,31 7,2 1,49 0,28 2,23 0,63 1,49 0,28 1,5 0,49 1,49 0,28 1,46 0,28 7,5 1,42 0,25 2,06 0,57 1,42 0,25 1,44 0,45 1,42 0,25 1,4 0,25 7,8 1,37 0,23 1,91 0,53 1,37 0,23 1,38 0,41 1,37 0,23 1,34 0,23 8,1 1,31 0,21 1,77 0,48 1,31 0,21 1,33 0,37 1,31 0,21 1,29 0,21 99 S/SU MiWo CH D

100 4. Tabuľky zaťaženia 42. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR/PIR 200, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 10,71 10,49 18,05 22,08 10,71 10,49 10,73 21,55 10,71 10,49 10,67 20,75 1,8 8,73 8,83 14,78 15,51 8,73 8,83 8,76 15,02 8,73 8,83 8,69 14,29 2,1 7,33 7,6 12,46 11,51 7,33 7,6 7,36 11,07 7,33 7,6 7,28 10,4 2,4 6,29 6,65 10,74 8,89 6,29 6,65 6,32 8,49 6,29 6,65 6,24 7,89 2,7 5,5 5,91 9,42 7,08 5,5 5,91 5,52 6,72 5,5 5,91 5,44 6,18 3 4,87 5,13 8,38 5,78 4,87 5,13 4,9 5,45 4,87 5,13 4,82 4,96 3,3 4,36 3,7 7,54 4,8 4,36 3,7 4,39 4,51 4,36 3,7 4,31 4,07 3,6 3,95 2,75 6,85 4,06 3,95 2,75 3,98 3,79 3,95 2,75 3,9 3,39 3,9 3,61 2,11 6,27 3,47 3,61 2,11 3,63 3,23 3,61 2,11 3,55 2,78 4,2 3,32 1,66 5,78 3,01 3,32 1,66 3,34 2,79 3,32 1,66 3,26 2,2 4,5 3,07 1,34 5,36 2,63 3,07 1,34 3,09 2,43 3,07 1,34 3,02 1,77 4,8 2,85 1,1 5 2,32 2,85 1,1 2,88 2,05 2,85 1,1 2,8 1,46 5,1 2,67 0,91 4,69 2,06 2,67 0,91 2,69 1,74 2,67 0,91 2,62 1,22 5,4 2,5 0,77 4,41 1,81 2,5 0,77 2,53 1,5 2,5 0,77 2,45 1,03 5,7 2,36 0,66 4,16 1,58 2,36 0,66 2,38 1,3 2,36 0,66 2,31 0,88 6 2,23 0,57 3,94 1,39 2,23 0,57 2,25 1,14 2,23 0,57 2,18 0,77 6,3 2,11 0,49 3,74 1,24 2,11 0,49 2,14 1,01 2,11 0,49 2,07 0,67 6,6 2,01 0,43 3,54 1,11 2,01 0,43 2,03 0,9 2,01 0,43 1,96 0,59 6,9 1,91 0,38 3,28 1 1,91 0,38 1,94 0,81 1,91 0,38 1,87 0,52 7,2 1,83 0,34 3,05 0,9 1,83 0,34 1,85 0,73 1,83 0,34 1,79 0,47 7,5 1,75 0,31 2,84 0,82 1,75 0,31 1,77 0,66 1,75 0,31 1,71 0,42 7,8 1,68 0,28 2,64 0,75 1,68 0,28 1,7 0,6 1,68 0,28 1,64 0,38 8,1 1,61 0,25 2,46 0,69 1,61 0,25 1,63 0,55 1,61 0,25 1,57 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR, T.vo vnútri = 40 C, upevnenie na dvoch podperách, Sk. I: veľmi svetlé farby CH PUR 120 CH PUR 160 CH PUR 200 L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 11,54 8,47 13,55 14,68 15,41 11,3 18,48 19,6 19,27 14,13 23,7 21,22 1,8 9,62 7,05 10,91 10,19 12,84 9, ,61 16,06 11,78 16,75 14,74 2,1 8,25 6,05 8,51 7,49 11,01 8,07 11, ,77 10,1 12,3 10,83 2,4 7,22 5,29 6,52 5,73 9,63 7,06 8,7 7,66 12,05 8,83 9,42 8,29 2,7 6,39 4,7 5,15 4,53 8,56 6,28 6,87 6,05 10,6 7,85 7,44 6,55 3 5,47 4,23 4,17 3,67 7,7 5,65 5,57 4,9 8,59 7,07 6,03 5,3 3,3 4,72 3,85 3,45 3,03 6,69 5,14 4,6 4,05 7,1 6,25 4,98 4,38 3,6 4,1 3,53 2,9 2,55 5,62 4,71 3,87 3,4 5,97 5,25 4,19 3,68 3,9 3,58 3,16 2,47 2,17 4,79 4,21 3,29 2,9 5,08 4,47 3,57 3,14 4,2 3,09 2,72 2,13 1,87 4,13 3,63 2,84 2,5 4,38 3,86 3,08 2,71 4,5 2,69 2,37 1,85 1,63 3,6 3,16 2,47 2,18 3,82 3,36 2,68 2,36 4,8 2,37 2,08 1,63 1,43 3,16 2,78 2,17 1,91 3,36 2,95 2,35 2,07 5,1 2,1 1,85 1,44 1,27 2,8 2,46 1,93 1,7 2,97 2,62 2,09 1,84 5,4 1,87 1,65 1,29 1,13 2,5 2,2 1,72 1,51 2,65 2,33 1,86 1,64 5,7 1,68 1,48 1,16 1,02 2,24 1,97 1,54 1,36 2,38 2,09 1,67 1,47 6 1,52 1,33 0,98 0,92 2,02 1,78 1,39 1,22 2,15 1,89 1,51 1,33 6,3 1,37 1,21 0,77 0,83 1,83 1,61 1,26 1,11 1,95 1,71 1,37 1,2 6,6 1,25 1,1 0,59 0,76 1,67 1,47 1,15 1,01 1,77 1,56 1,25 1,1 6,9 1,13 1,01 0,45 0,69 1,53 1,35 1,05 0,93 1,62 1,43 1,14 1 7,2 1,03 0,93 0,32 0,64 1,4 1,24 0,97 0,85 1,49 1,31 1,05 0,92 7,5 0,93 0,85 0,22 0,59 1,29 1,14 0,89 0,78 1,37 1,21 0,96 0,85 7,8 0,85 0,79 0,13 0,54 1,2 1,05 0,82 0,72 1,27 1,12 0,89 0,78 8,1 0,78 0,73 0,06 0,5 1,11 0,98 0,76 0,67 1,18 1,04 0,83 0,73 100

101 4. Tabuľky zaťaženia 44. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR, T.vo vnútri = 40 C, upevnenie na dvoch podperách, Sk. I: veľmi svetlé farby CH PUR 120 CH PUR 160 CH PUR 200 L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,55 9,83 10,74 13,64 8,83 11,61 14,47 18,53 11, ,21 19,89 1,8 5,36 8,05 8,75 9,19 7,25 9,53 11,81 12,58 9,14 9,3 14,87 13,44 2,1 4,52 6,79 7,34 6,54 6,12 8,05 9,91 9 7,73 8,03 12,49 9,57 2,4 3,9 5,85 6,3 4,5 5,28 6,94 8,5 6,7 6,67 7,05 10,7 7,08 2,7 3,42 5,14 5,5 2,25 4,63 6,09 7,41 5,13 5,85 6,27 9,33 5,39 3 3,04 4,57 4,86 1,07 4,11 5,42 6,55 2,86 5,2 5,64 8,24 4,2 3, ,7 4,87 5,86 1,54 4,67 5,12 7,35 3,07 3, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) sendvičových panelov ARPANEL CH PUR, T.vo vnútri = 40 C, upevnenie na dvoch podperách, Sk. I: veľmi svetlé farby CH PUR 120 CH PUR 160 CH PUR 200 L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,38 9,83 10,47 12,97 8,62 11,61 14,13 17,77 10, ,81 18,89 1,8 5,23 8,05 8,53 8,66 7,06 9,53 11,51 11,94 8,92 9,3 14,5 12,58 2,1 4,41 6,79 7,16 4,13 5,96 8,05 9,66 8,48 7,53 8,03 12,16 8,85 2,4 3,81 5,85 6,16 1,95 5,15 6,94 8,29 4,37 6,5 7,05 10,43 6,48 2, ,53 6,09 7,24 2,29 5,71 6,27 9,1 4, ,03 5,42 6,42 1, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 100, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,46 5,08 12,8 11,26 6,46 5,08 12,8 11,26 6,46 5,08 12,8 11,26 1,8 5,38 4,23 8,88 7,81 5,38 4,23 8,88 7,81 5,38 4,23 8,88 7,81 2,1 4,62 3,63 6,52 5,74 4,62 3,63 6,52 5,74 4,62 3,63 6,52 5,74 2,4 4,04 3,17 4,99 4,39 4,04 3,17 4,99 4,39 4,04 3,17 4,99 4,39 2,7 3,59 2,82 3,94 3,47 3,59 2,82 3,94 3,47 3,59 2,82 3,94 3,47 3 3,23 2,54 3,19 2,81 3,23 2,54 3,19 2,81 3,23 2,54 3,19 2,81 3,3 2,87 2,31 2,64 2,32 2,87 2,31 2,64 2,32 2,87 2,31 2,64 2,32 3,6 2,41 2,12 2,22 1,95 2,41 2,12 2,22 1,95 2,41 2,12 2,22 1,95 3,9 2,05 1,81 1,89 1,66 2,05 1,81 1,89 1,66 2,05 1,81 1,89 1,66 4,2 1,77 1,56 1,63 1,43 1,77 1,56 1,63 1,43 1,77 1,56 1,63 1,43 4,5 1,54 1,36 1,42 1,25 1,54 1,36 1,42 1,25 1,54 1,36 1,42 1,25 4,8 1,35 1,19 1,25 1,1 1,35 1,19 1,25 1,1 1,35 1,19 1,25 1,1 5,1 1,2 1,06 1,1 0,97 1,2 1,06 1,1 0,97 1,2 1,06 1,1 0,97 5,4 1,07 0,94 0,99 0,87 1,07 0,94 0,99 0,87 1,07 0,94 0,99 0,87 5,7 0,96 0,85 0,88 0,78 0,96 0,85 0,88 0,78 0,96 0,85 0,88 0,78 6 0,87 0,76 0,8 0,7 0,87 0,76 0,8 0,7 0,87 0,76 0,8 0,7 6,3 0,79 0,69 0,73 0,64 0,79 0,69 0,73 0,64 0,79 0,69 0,73 0,64 6,6 0,72 0,63 0,66 0,58 0,72 0,63 0,66 0,58 0,72 0,63 0,66 0,58 6,9 0,66 0,58 0,6 0,53 0,66 0,58 0,6 0,53 0,66 0,58 0,6 0,53 7,2 0,6 0,53 0,56 0,49 0,6 0,53 0,56 0,49 0,6 0,53 0,56 0,49 7,5 0,56 0,49 0,51 0,45 0,56 0,49 0,51 0,45 0,56 0,49 0,51 0,45 7,8 0,51 0,45 0,47 0,42 0,51 0,45 0,47 0,42 0,51 0,45 0,47 0,42 8,1 0,48 0,42 0,44 0,39 0,48 0,42 0,44 0,39 0,48 0,42 0,44 0, S/SU MiWo CH D

102 4. Tabuľky zaťaženia 47. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 120, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,51 5,11 15,36 13,51 6,51 5,11 15,36 13,51 6,51 5,11 15,36 13,51 1,8 5,42 4,26 10,66 9,38 5,42 4,26 10,66 9,38 5,42 4,26 10,66 9,38 2,1 4,65 3,65 7,83 6,89 4,65 3,65 7,83 6,89 4,65 3,65 7,83 6,89 2,4 4,07 3,2 5,99 5,27 4,07 3,2 5,99 5,27 4,07 3,2 5,99 5,27 2,7 3,62 2,84 4,73 4,16 3,62 2,84 4,73 4,16 3,62 2,84 4,73 4,16 3 3,25 2,56 3,83 3,37 3,25 2,56 3,83 3,37 3,25 2,56 3,83 3,37 3,3 2,96 2,32 3,17 2,79 2,96 2,32 3,17 2,79 2,96 2,32 3,17 2,79 3,6 2,71 2,13 2,66 2,34 2,71 2,13 2,66 2,34 2,71 2,13 2,66 2,34 3,9 2,47 1,97 2,27 2 2,47 1,97 2,27 2 2,47 1,97 2,27 2 4,2 2,13 1,83 1,96 1,72 2,13 1,83 1,96 1,72 2,13 1,83 1,96 1,72 4,5 1,85 1,63 1,7 1,5 1,85 1,63 1,7 1,5 1,85 1,63 1,7 1,5 4,8 1,63 1,43 1,5 1,32 1,63 1,43 1,5 1,32 1,63 1,43 1,5 1,32 5,1 1,44 1,27 1,33 1,17 1,44 1,27 1,33 1,17 1,44 1,27 1,33 1,17 5,4 1,29 1,13 1,18 1,04 1,29 1,13 1,18 1,04 1,29 1,13 1,18 1,04 5,7 1,16 1,02 1,06 0,93 1,16 1,02 1,06 0,93 1,16 1,02 1,06 0,93 6 1,04 0,92 0,96 0,84 1,04 0,92 0,96 0,84 1,04 0,92 0,96 0,84 6,3 0,95 0,83 0,87 0,77 0,95 0,83 0,87 0,77 0,95 0,83 0,87 0,77 6,6 0,86 0,76 0,79 0,7 0,86 0,76 0,79 0,7 0,86 0,76 0,79 0,7 6,9 0,79 0,69 0,72 0,64 0,79 0,69 0,72 0,64 0,79 0,69 0,72 0,64 7,2 0,73 0,64 0,67 0,59 0,73 0,64 0,67 0,59 0,73 0,64 0,67 0,59 7,5 0,67 0,59 0,61 0,54 0,67 0,59 0,61 0,54 0,67 0,59 0,61 0,54 7,8 0,62 0,54 0,57 0,5 0,62 0,54 0,57 0,5 0,62 0,54 0,57 0,5 8,1 0,57 0,5 0,53 0,46 0,57 0,5 0,53 0,46 0,57 0,5 0,53 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 150, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,51 5,11 17,27 15,19 6,51 5,11 17,27 15,19 6,51 5,11 17,27 15,19 1,8 5,42 4,26 11,98 10,54 5,42 4,26 11,98 10,54 5,42 4,26 11,98 10,54 2,1 4,65 3,65 8,8 7,74 4,65 3,65 8,8 7,74 4,65 3,65 8,8 7,74 2,4 4,07 3,2 6,73 5,92 4,07 3,2 6,73 5,92 4,07 3,2 6,73 5,92 2,7 3,62 2,84 5,32 4,68 3,62 2,84 5,32 4,68 3,62 2,84 5,32 4,68 3 3,25 2,56 4,31 3,79 3,25 2,56 4,31 3,79 3,25 2,56 4,31 3,79 3,3 2,96 2,32 3,56 3,14 2,96 2,32 3,56 3,14 2,96 2,32 3,56 3,14 3,6 2,71 2,13 3 2,64 2,71 2,13 3 2,64 2,71 2,13 3 2,64 3,9 2,36 1,97 2,55 2,24 2,36 1,97 2,55 2,24 2,36 1,97 2,55 2,24 4,2 2,03 1,79 2,2 1,94 2,03 1,79 2,2 1,94 2,03 1,79 2,2 1,94 4,5 1,77 1,56 1,92 1,69 1,77 1,56 1,92 1,69 1,77 1,56 1,92 1,69 4,8 1,56 1,37 1,68 1,48 1,56 1,37 1,68 1,48 1,56 1,37 1,68 1,48 5,1 1,38 1,21 1,49 1,31 1,38 1,21 1,49 1,31 1,38 1,21 1,49 1,31 5,4 1,23 1,08 1,33 1,17 1,23 1,08 1,33 1,17 1,23 1,08 1,33 1,17 5,7 1,1 0,97 1,19 1,05 1,1 0,97 1,19 1,05 1,1 0,97 1,19 1, ,88 1,08 0,95 1 0,88 1,08 0,95 1 0,88 1,08 0,95 6,3 0,91 0,8 0,98 0,86 0,91 0,8 0,98 0,86 0,91 0,8 0,98 0,86 6,6 0,82 0,72 0,89 0,78 0,82 0,72 0,89 0,78 0,82 0,72 0,89 0,78 6,9 0,75 0,66 0,81 0,72 0,75 0,66 0,81 0,72 0,75 0,66 0,81 0,72 7,2 0,69 0,61 0,75 0,66 0,69 0,61 0,75 0,66 0,69 0,61 0,75 0,66 7,5 0,64 0,56 0,69 0,61 0,64 0,56 0,69 0,61 0,64 0,56 0,69 0,61 7,8 0,59 0,52 0,64 0,56 0,59 0,52 0,64 0,56 0,59 0,52 0,64 0,56 8,1 0,55 0,48 0,59 0,52 0,55 0,48 0,59 0,52 0,55 0,48 0,59 0,52 102

103 4. Tabuľky zaťaženia 49. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 220, upevnenie na dvoch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 6,51 5,11 18,69 16,45 6,51 5,11 18,69 16,45 6,51 5,11 18,69 16,45 1,8 5,42 4,26 12,97 11,42 5,42 4,26 12,97 11,42 5,42 4,26 12,97 11,42 2,1 4,65 3,65 9,53 8,38 4,65 3,65 9,53 8,38 4,65 3,65 9,53 8,38 2,4 4,07 3,2 7,29 6,41 4,07 3,2 7,29 6,41 4,07 3,2 7,29 6,41 2,7 3,62 2,84 5,76 5,07 3,62 2,84 5,76 5,07 3,62 2,84 5,76 5,07 3 3,25 2,56 4,67 4,11 3,25 2,56 4,67 4,11 3,25 2,56 4,67 4,11 3,3 2,96 2,32 3,86 3,39 2,96 2,32 3,86 3,39 2,96 2,32 3,86 3,39 3,6 2,71 2,13 3,24 2,85 2,71 2,13 3,24 2,85 2,71 2,13 3,24 2,85 3,9 2,5 1,97 2,76 2,43 2,5 1,97 2,76 2,43 2,5 1,97 2,76 2,43 4,2 2,32 1,83 2,38 2,1 2,32 1,83 2,38 2,1 2,32 1,83 2,38 2,1 4,5 2,17 1,7 2,07 1,82 2,17 1,7 2,07 1,82 2,17 1,7 2,07 1,82 4,8 1,91 1,6 1,82 1,6 1,91 1,6 1,82 1,6 1,91 1,6 1,82 1,6 5,1 1,7 1,49 1,61 1,42 1,7 1,49 1,61 1,42 1,7 1,49 1,61 1,42 5,4 1,51 1,33 1,44 1,27 1,51 1,33 1,44 1,27 1,51 1,33 1,44 1,27 5,7 1,36 1,19 1,29 1,14 1,36 1,19 1,29 1,14 1,36 1,19 1,29 1,14 6 1,23 1,08 1,17 1,03 1,23 1,08 1,17 1,03 1,23 1,08 1,17 1,03 6,3 1,11 0,98 1,06 0,93 1,11 0,98 1,06 0,93 1,11 0,98 1,06 0,93 6,6 1,01 0,89 0,96 0,85 1,01 0,89 0,96 0,85 1,01 0,89 0,96 0,85 6,9 0,93 0,82 0,88 0,78 0,93 0,82 0,88 0,78 0,93 0,82 0,88 0,78 7,2 0,85 0,75 0,81 0,71 0,85 0,75 0,81 0,71 0,85 0,75 0,81 0,71 7,5 0,78 0,69 0,75 0,66 0,78 0,69 0,75 0,66 0,78 0,69 0,75 0,66 7,8 0,72 0,64 0,69 0,61 0,72 0,64 0,69 0,61 0,72 0,64 0,69 0,61 8,1 0,67 0,59 0,64 0,56 0,67 0,59 0,64 0,56 0,67 0,59 0,64 0, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 100, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,89 3,79 6,45 5,46 4,86 3,76 6,45 5,46 4,83 3,71 6,45 5,46 1,8 4,11 3,17 4,6 3,78 4,08 3,14 4,6 3,78 4,05 3,08 4,6 3,78 2,1 3,57 2,74 3,51 2,76 3,54 2,7 3,51 2,76 3,5 2,63 3,51 2,76 2,4 3,15 2,33 2,83 2,09 3,14 2,33 2,83 2,09 3,1 2,31 2,83 2,09 2,7 2,66 1,94 2,39 1,41 2,66 1,94 2,39 1,41 2,57 1,94 2,39 1,41 3 2,27 1,64 2,04 0,53 2,24 1,64 2,04 0,53 2,13 1,05 2,04 0,53 3,3 1,96-1,75-1,93-1,75-1,81-1,75-3,6 1,71-1,53-1,69-1,53-1,56-1,53-3,9 1,51-1,16-1,5-1,16-1,37-1,16-4,2 1,35-0,66-1,35-0,66-1,21-0,66-4,

104 4. Tabuľky zaťaženia 51. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 120, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,9 3,81 7,66 6,57 4,88 3,79 7,66 6,57 4,86 3,75 7,66 6,57 1,8 4,11 3,18 5,43 4,56 4,09 3,15 5,43 4,56 4,06 3,1 5,43 4,56 2,1 3,55 2,74 4,09 3,34 3,53 2,7 4,09 3,34 3,49 2,65 4,09 3,34 2,4 3,14 2,41 3,24 2,54 3,12 2,37 3,24 2,54 3,08 2,31 3,24 2,54 2,7 2,83 2,09 2,68 1,98 2,81 2,09 2,68 1,98 2,76 2,05 2,68 1,98 3 2,43 1,77 2,29 1,45 2,43 1,77 2,29 1,45 2,43 1,77 2,29 1,45 3,3 2,11 1,52 2,02 0,75 2,11 1,52 2,02 0,75 2,11 1,34 2,02 0,75 3,6 1,84 1,32 1,74 0,06 1,84 1,32 1,74 0,06 1,81 0,39 1,74 0,06 3,9 1,63-1,53-1,63-1,53-1,58-1,53-4,2 1,45-1,31-1,45-1,31-1,39-1,31-4,5 1,31-0,97-1,31-0,97-1,24-0,97-4,8 1,18-0,48-1,18-0,48-1,12-0,48-5, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 150, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,89 3,81 9,78 8,53 4,87 3,79 9,78 8,53 4,85 3,76 9,78 8,53 1,8 4,08 3,17 6,82 5,92 4,07 3,15 6,82 5,92 4,04 3,11 6,82 5,92 2,1 3,52 2,72 5,05 4,34 3,5 2,69 5,05 4,34 3,47 2,65 5,05 4,34 2,4 3,1 2,39 3,9 3,32 3,08 2,35 3,9 3,32 3,04 2,3 3,9 3,32 2,7 2,78 2,13 3,11 2,61 2,76 2,1 3,11 2,61 2,72 2,04 3,11 2,61 3 2,4 1,9 2,56 2,11 2,35 1,89 2,56 2,11 2,26 1,79 2,56 2,11 3,3 2,04 1,64 2,16 1,75 1,98 1,59 2,16 1,75 1,89 1,44 2,16 1,75 3,6 1,75 1,42 1,85 1,46 1,69 1,32 1,85 1,46 1,59 1,03 1,85 1,46 3,9 1,53 1,22 1,6 1,24 1,46 1,11 1,6 1,24 1,36 0,26 1,6 1,24 4,2 1,36 1,06 1,41 0,97 1,29 0,91 1,41 0,97 1,18-1,41-4,5 1,22 0,93 1,26 0,42 1,14 0,39 1,26 0,42 1,03-1,26-4,8 1,1-1,14-1,03-1,14-0,89-1,14-5,1 1,01-1,03-0,93-1,03-0,54-1,03-5,4 0,93-0,94-0,85-0, ,7 0,86-0,87-0,78-0, ,8-0,81-0,73-0, ,3 0,75-0,76-0,68-0, ,6 0,7-0,71-0,63-0, ,9 0,21-0,66-0,21-0, ,

105 4. Tabuľky zaťaženia 53. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 220, upevnenie na troch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,88 3,81 10,53 9,22 4,87 3,8 10,53 9,22 4,85 3,77 10,53 9,22 1,8 4,07 3,17 7,32 6,38 4,05 3,15 7,32 6,38 4,04 3,13 7,32 6,38 2,1 3,49 2,71 5,38 4,67 3,48 2,69 5,38 4,67 3,46 2,66 5,38 4,67 2,4 3,06 2,37 4,13 3,55 3,05 2,35 4,13 3,55 3,02 2,31 4,13 3,55 2,7 2,73 2,11 3,27 2,79 2,71 2,08 3,27 2,79 2,69 2,04 3,27 2,79 3 2,47 1,9 2,65 2,24 2,45 1,87 2,65 2,24 2,42 1,83 2,65 2,24 3,3 2,26 1,73 2,21 1,84 2,24 1,7 2,21 1,84 2,21 1,66 2,21 1,84 3,6 2,02 1,6 1,87 1,53 1,97 1,56 1,87 1,53 1,9 1,51 1,87 1,53 3,9 1,74 1,43 1,6 1,28 1,69 1,36 1,6 1,28 1,61 1,24 1,6 1,28 4,2 1,52 1,24 1,38 1,08 1,46 1,16 1,38 1,08 1,39 1,02 1,38 1,08 4,5 1,34 1,08 1,21 0,92 1,29 0,99 1,21 0,92 1,2 0,48 1,21 0,92 4,8 1,2 0,94 1,07 0,76 1,14 0,85 1,07 0,76 1,05-1,07-5,1 1,08 0,83 0,96 0,39 1,02 0,56 0,96 0,39 0,92-0,96-5,4 0,98 0,74 0,86 0,01 0,92 0,18 0,86 0,01 0,82-0,86-5,7 0,89-0,78-0,83-0,78-0,61-0,78-6 0,83-0,72-0,77-0,72-0,41-0,72-6,3 0,77-0,66-0,71-0,66-0,05-0,66-6,6 0,72-0,61-0,65-0, ,9 0,67-0,54-0,6-0, ,2 0,63-0,43-0,54-0, ,5 0,59-0,07-0,44-0, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 100, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,49 3,41 4,53 3,56 4,44 3,33 4,53 3,56 4,36 3,21 4,53 3,56 1,8 3,74 2,91 3,27 2,43 3,6 2,82 3,27 2,43 3,39 2,52 3,27 2,43 2,1 2,97 2,31 2,53 0,89 2,81 2,07 2,53 0,89 2,57 1,4 2,53 0,89 2,4 2,48-2,07-2,31-2,07-2,04-2,07-2,7 2,17-1,76-1,98-1,76-1,6-1,76-3 1,96-1,16-1,75-1,16-1,08-1,16-3,3 1,77-0,38-1,6-0,38-0,71-0,38-3, Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 120, upevnenie na štyroch podperách S/SU Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,45 3,4 5,32 4,31 4,4 3,33 5,32 4,31 4,33 3,23 5,32 4,31 1,8 3,79 2,87 3,81 2,96 3,74 2,79 3,81 2,96 3,66 2,67 3,81 2,96 2,1 3,35 2,5 2,91 2,02 3,21 2,43 2,91 2,02 3,01 2,2 2,91 2,02 2,4 2,74 2,08 2,33 0,72 2,59 1,91 2,33 0,72 2,37 1,23 2,33 0,72 2,7 2,35-1,95-2,18-1,95-1,93-1,95-3 2,08-1,68-1,9-1,68-1,59-1,68-3,3 1,84-1,22-1,71-1,22-1,16-1,22-3,6 1,65-0,67-1,56-0,67-0,8-0,67-3, MiWo CH D

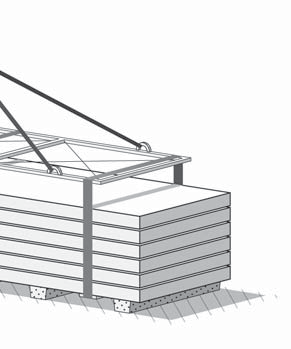

106 4. Tabuľky zaťaženia 56. Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 150, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,39 3,37 5,88 4,98 4,35 3,31 5,88 4,98 4,3 3,23 5,88 4,98 1,8 3,71 2,82 4,15 3,42 3,67 2,76 4,15 3,42 3,6 2,66 4,15 3,42 2,1 2,95 2,4 3,11 2,47 2,84 2,23 3,11 2,47 2,68 1,99 3,11 2,47 2,4 2,34 1,83 2,44 1,85 2,22 1,65 2,44 1,85 2,04 1,18 2,44 1,85 2,7 1,94 1,45 1,99 1,41 1,8 1,17 1,99 1,41 1,6 0,32 1,99 1,41 3 1,65 1,18 1,67 0,84 1,5 0,59 1,67 0,84 1,22-1,67-3,3 1,46 0,84 1,46 0,4 1,3 0,17 1,46 0,4 0,78-1,46-3,6 1,31-1,28-1,13-1,28-0,41-1,28-3,9 1,19-1,1-0,87-1,1-0,1-1,1-4,2 1,1-0,89-0,66-0, ,5 1,03-0,71-0,49-0, ,8 0,93-0,57-0,35-0, ,1 0,83-0,45-0,23-0, ,4 0,65-0,34-0,13-0, ,7 0,17-0,26-0,05-0, ,07-0,22-0,02-0, , Maximálne hodnoty zaťaženia vetrom (tlak a sanie) stenových sendvičových panelov Arpanel S MiWo 220, upevnenie na štyroch podperách Sk. I: veľmi svetlé farby Sk. II: svetlé farby Sk. III: tmavé farby L [m] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] tlak [kpa] sanie [kpa] MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ MSP MSÚ 1,5 4,34 3,36 6,24 5,36 4,32 3,32 6,24 5,36 4,28 3,26 6,24 5,36 1,8 3,63 2,79 4,34 3,66 3,6 2,74 4,34 3,66 3,56 2,67 4,34 3,66 2,1 3,14 2,39 3,19 2,62 3,1 2,34 3,19 2,62 3,05 2,26 3,19 2,62 2,4 2,67 2,1 2,44 1,94 2,58 2,04 2,44 1,94 2,46 1,88 2,44 1,94 2,7 2,14 1,71 1,93 1,47 2,05 1,57 1,93 1,47 1,91 1,36 1,93 1,47 3 1,77 1,37 1,57 1,12 1,67 1,21 1,57 1,12 1,51 0,68 1,57 1,12 3,3 1,52 1,13 1,32 0,72 1,41 0,85 1,32 0,72 1,24 0,14 1,32 0,72 3,6 1,31 0,93 1,11 0,31 1,19 0,43 1,11 0,31 0,94-1,11-3,9 1,15-0,95-1,02-0,95-0,58-0,95-4,2 1,03-0,75-0,87-0,75-0,29-0,75-4,5 0,93-0,54-0,65-0,54-0,04-0,54-4,8 0,85-0,37-0,47-0, ,1 0,77-0,22-0,32-0, ,4 0,66-0,09-0,19-0, ,

107 5. Pokyny pre prepravu 107

108 5. Pokyny pre prepravu Balenie sendvičových panelov Preprava a doručenie Sendvičové panely ARPANEL sú balené na výrobnej linke v horizontálnej pozícii, jeden na druhom, riadne zaistené. Spôsob balenia sa líši podľa druhu a rozmerov panelov. Každý zväzok má po oboch stranách namontovaný systém ochrany, ktorý chráni panely pred poškodením, celý zväzok je zabezpečený polyetylénovou fóliou, aby počas transportu nebol znečistený. Základným prepravným prostriedkom sendvičových panelov ARPANEL sú technicky nezávadné nákladné automobily bez plachty alebo so zasúvaciou plachtou, ktorá umožňuje bočné vyloženie (z oboch strán), či vyloženie zhora, majúce príslušnú šírku nákladového priestoru minimálne 2,5 m a minimálnu výšku 2,6 m. Nutná je tiež možnosť pripevnenia jednotlivých zväzkov pomocou pásov. Štandardná výška zväzku by nemala prekročiť 1,20 m + podložka cca. 20 cm, šírka 1,17 m, dĺžka 18,5 m, a váha 4000 kg. Od chvíle, kedy sú sendvičové panely ARPANEL vyrobené, do chvíle, keď sú odovzdané zákazníkovi, je v prípade panelov s penou PUR / PIR, minimálna čakacia doba 48 hodín. Nákladné návesy musia byť čisté, nemôžu sa na nich nachádzať žiadne vyčnievajúce ostré predmety. Eventuálne vyčnievajúce predmety musia byť riadne zaistené. Dĺžka vozidla musí zodpovedať dĺžke panelov, tak aby jednotlivé zväzky boli uložené cez celú dĺžku návesu. Prípustné je vrstvenie jednotlivých zväzkov v dvoch vrstvách a môžu vyčnievať z návesu, avšak nie viac ako 1,5 m. 108

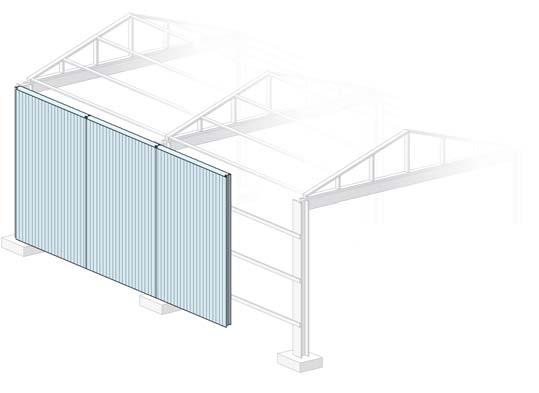

109 5. Pokyny pre prepravu Vodič prepravného prostriedku by mal pripevniť náklad pásmi k návesu tak, aby sa počas jazdy náklad nepremiestňoval (v odstupoch max. 2 m). Vodič vozidla je povinný počas jazdy náklad kontrolovať, najmä pásy, aby nespôsobili deformáciu panelov. Počet zväzkov v jednom transporte sa odvíja od šírky a dĺžky panelov, a teda aj celého zväzku. Zväzky, ktoré sú naložené na náves, sú od seba oddelené polystyrénovými podložkami, ktoré medzi nimi tvoria odstupy. Tie umožňujú zdvíhanie zväzku vysokozdvižným vozíkom alebo zdvíhacím pásom. Za spôsob transportu a ochranu prevážaných panelov je zodpovedný dopravca. Vykládka pretože by mohlo dôjsť k poškodeniu alebo deformácii plechov. Pre vykládku sa odporúča používať vysokozdvižný vozik s prídavnými vidlami, žeriav a zdvíhacie traverzy alebo zdvíhacie textilné pásy. Zväzky s dĺžkou menej ako 6 m, ktoré sú vykladané pomocou žeriavu, by mali byť zdvíhané pomocou zdvíhacích textilných pásov. Pásy musia byť hore aj dole rozopreté fošňou presahujúcou šírku zväzku. V žiadnom prípade nesmie byť zdvíhané pomocou oceľového lana alebo reťaze. (obrázok 1) Pri zväzkoch dlhších ako 6 m je vhodné použiť traverzu zhora a textilné pásy dole rozoprené fošňou. (obrázok 2) Príjemca dodávky je povinný zabezpečiť jej riadnu vykládku, zodpovedajúce mechanizmy, a tiež pracovnú silu potrebnú na vykládke. Pred vyložením jednotlivých zväzkov obsahujúcich sendvičové panely ARPANEL je nutné dôkladne skontrolovať technický stav zväzkov. Nie je vhodné zaťažovať zväzky panelov bodovo, podkladať, ani dvíhať, pretože to môže spôsobiť poškodenie najnižšie položeného panelu. Aby sa zabránilo tomuto poškodeniu, je nutné rozložiť zaťaženie na väčšiu plochu. Je potrebné tiež zabezpečiť, aby sa panely po sebe neposúvali, pretože to môže spôsobiť poškodenie povrchu panelov. Chodenie po zväzkoch obsahujúcich sendvičové panely počas vykladania a v priebehu ich skladovania je zakázané, obrázok 1 obrázok

110 5. Pokyny pre prepravu Uskladnenie Zväzky so sendvičovými panelmi ARPANEL by mali byť uskladnené na stavenisku v miernom spáde cca 2% v pozdĺžnom smere a na podložkách. Aby nedošlo k pretlačeniam či odtlačkom, je neprípustné jednotlivé zväzky ukladať na seba. Sendvičové panely ARPANEL sa odporúča skladovať pri normálnej tepolote, v uzavretých a vetraných priestoroch. Čas skladovania panelov by nemal prekročiť 4 týždne. Skladovanie zväzku vo vonkajšom priestranstve je prípustné len v prípade krátkodobého skladovania, pri zabezpečení pred dažďom, silným vetrom, snehom a iným znečistením. Na tento účel sa odporúča zakrytie plachtou s možnosťou prevetrávania. (obrázok 3) obrázok 3 110

111 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL 111

112 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Sendvičové panely ARPANEL sú najmodernejším krycím stavebným materiálom. Ako konečný technologický materiál by mali byť ukladané a pripevňované správnou technikou montáže. Aby sa predišlo chybám, ktoré by mohli spôsobiť neestetickú a neadekvátnu montáž sendvičových panelov ARPANEL, je nutné zoznámiť sa s niekoľkými pravidlami a odporúčaniami, ktoré vznikli na zaklade skúsenosti počas skutočnej montáže. Použité vybavenie, montážne materiály a tesniace materiály majú jednoduché, ale jasne určené parametre. Návrhy riešení sú výsledkom analýzy vyskytujúcich sa problémov, ktoré sú dôsledkom nedodržiavania základných pravidiel montáže ľahkého opláštenia v technológii sendvičových panelov. Montážne činnosti by mali byť naplánované pred začatím prác. Najprv by sa mali stanoviť všetky potrebné detaily aj pozície a lokalizácia panelov podľa kladačského plánu. Po dodávke sendvičových panelov ARPANEL na stavenisko, by mali byť jednotlivé zväzky panelov roztriedené tak, aby bola uľahčená montáž s ohľadom na smer ich ukladania, napr. je nutné brať do úvahy smer vetra a dažďa. V prípade opláštenia sendvičovými panelmi starostlivosť o tento detail vychádza tiež z vizuálnych a estetických dôvodov (je nutné nemiešať jednotlivé dodané zväzky, keďže to má vplyv na celkovú estetiku). Transport a prenášanie sendvičových panelov ARPANEL počas montáže je možné s ohľadom na smer vetra. Vďaka tomu je možné kontrolovať ich vlastnosti aj to, ako k sebe jednotlivé panely patria v určitých oblastiach montáže. Odporúčania týkajúce sa jednotlivých etáp montážnych inštrukcií je nutné dodržiavať systematicky. Zároveň je potrebné so zvláštnou pozornosťou kontrolovať presnosť spojov, správnosť uloženia zámkov a okrem toho aplikovať tesniace systémy predpokladané v realizačnej dokumentácii v súlade s odporúčaniami. Zvláštna pozornosť by sa mala venovať správnemu uloženiu susedných panelov. Žiadne montážne odchýlky konštrukcie by nemali prekročiť prípustnú hranicu. Tesnenia v pozdĺžnych spojoch musia byť aplikované v súlade s odporúčaniami výrobcu ARPANEL (je aplikované na hranu panela namontovaného pred ďalším panelom v poradí). Tesnosť opláštenia sa zabezpečuje pomocou použitia skrutiek s tesniacou podložkou a tesniacej hmoty pre spoje a oplechovanie v miestach vystavených na prenikanie vody. Základ na spojoch vnútorného a vonkajšieho oplechovania by mal spĺňať rozmery vyžadované producentom. Počas rezania a vŕtania je vždy nutné dbať o ochranu očí. Pred koncom pracovnej zmeny musia byť všetky položené sendvičové panely ARPANEL trvalo pripevnené k nosnej konštrukcii. Nenamontované panely musia byť znovu uložené vo zväzku. Montáž sendvičových panelov ARPANEL začína inštaláciou pomocného lešenia podľa odporúčaní producenta aj príslušných predpisov. S ich pomocou sa vykonávajú všetky nutné technologické operácie. V závislosti od toho, ako sú panely osadzované, by sa mali dodržiavať odporúčania týkajúce sa montáže panelov (zachovanie poradia, smeru osadzovania a nastavenie zámkov), uvedené v realizačnej dokumentácii. 112

113 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Stenové sendvičové panely ARPANEL Stenové sendvičové panely ARPANEL sú najčastejšie upevňované horizontálne alebo vertikálne. Stretávame sa tiež so šikmým upevnením, ale toto uloženie spôsobuje montážne ťažkosti. Ku každej variante montáže je vybraná zodpovedajúce nosná konštrukcia, ktorá zaisťuje bezpečné prenesenie vlastného zaťaženia panelov, neskôr montovaného opláštenia a zaťaženia, ktoré potom pôsobí na panely (spôsobeného tlakom, saním vetra a kolísaním teplôt). V ponuke mnohých výrobcov (vrátane ARPANEL) je viditeľný trend typizácie systémov, čo umožňuje jednak výber panelov prispôsobených k spôsobu uloženia s rozlíšením metódy upevnenia (štandardná alebo skrytá metóda), tak aj výber systému doplňujúcich prvkov (príslušenstvo pre krytie spojov susediacich panelov, tesnení, systémy upevnenia, pomocné zariadenia atď.). Každý panel je pred upevnením kontrolovaný z hľadiska prispôsobenia k miestu montáže (vhodnosť vybranej dĺžky a šírky a stav jeho pozdĺžneho spoja pre riadne utesnenie). Vertikálna montáž sendvičových panelov ARPANEL sa v súlade s inštrukciami výrobcu vykonáva v smere plánovanom v projektoch (vietor a estetika). Ochranná fólia je odstránená po navŕtaní otvorov určených pre spojovacie prvky vo všetkých prekrývajúcich sa častiach panelov a v miestach upevnenia k nosnej konštrukcii. Horizontálna montáž panelov Vertikálna montáž panelov 113

114 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Počas montáže ďalších panelov sa každý nasledujúci panel presúva do zámku predchádzajúceho montovaného panelu a je uťahovaný (ručne alebo mechanicky) pokiaľ nebude spoj dostatočne tesný v mieste styku oboch panelov. Odporúča sa priebežne vykonávať geodetickú kontrolu vertikálne montovaných panelov ARPANEL. Pred montážou sa odporúča geodeticky vymedziť modulárnu zvislú os (alebo hrany) na nosníkoch oceľovej konštrukcie. To je žiadúce v prípadoch, keď sú ponechané nezabudované okenné a dverové pásma či otvori pre brány. Horizontálna montáž sendvičových panelov ARPANEL sa začína prípravou sokla a smeruje v jednotlivých pásmach v smere strechy. Panely sú zdvíhané pomocou svoriek pripevnených ku koncom panelov, pomocou popruhov, U nosičov pripevňovaných na konce panelov a vybavených háčikmi pre popruhy, a tiež iných povolených montážnych techník, napríklad vákuové prísavky. Ďalej sú panely ukladané presne v montážnej pozícii (na tento účel je vhodné použiť kontrolné línie, ktoré označujú nosnú konštrukciu), a ďalej sú upevňované ku konštrukcii spôsobom vybraným projektantom v realizačnom projekte podľa odporúčania. Kladie sa dôraz na presnosť spojov. Takéto miesta sú zabezpečené proti prenikaniu dažďovej vody a vlhkosti pri prípadných štrbinách. Tiež sa zabezpečujú proti korózii špeciálným lakom v prípade menšieho poškodenia povrchu. Dôležitou súčasťou prác je správna montáž odkvapov, ktorá eliminuje riziko vzniku premoknutia v rovine fasády a zaisťuje správny odtok zo strechy. Spôsob montáže nosičov (príklad) L 6 m L > 6 m ½ L ½ L ¼ L ½ L ¼ L Použitie U nosiča pri manipulácii so stenovými panelmi L 6 m Použitie U nosiča pri manipulácii so stenovými panelmi L > 6 m 114

115 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Strešné sendvičové panely ARPANEL K transportu a premiestňovaniu sendvičových panelov ARPANEL sú využívané stavebné alebo mobilné žeriavy, zdviháky a špeciálne stroje. Je dôležité mať na pamäti bezpečnosť v pracovnom priestore žeriavu. Všetky montážne práce musia byť bez výnimky vykonávané v súlade so všeobecne platnými predpismi bezpečnosti práce pre montážne a pokrývačské práce. Počas montáže musí byť používané vybavenie pre ochranu pred pádom z výšky. Spôsoby montáže sendvičových panelov ARPANEL, zachovanie montážneho poradia, smeru ukladania a nastavenie zámkov, sú uvedené v odporúčaniach v projekte. V prípade, ak je nosnosť strešnej konštrukcie dostatočne odolná, je možné na nej umiestniť zväzok sendvičových panelov zabezpečený pásmi. K tomu sa použije vežový žeriav s požadovanou zdvihovou kapacitou a dostatočným dosahom. Ďalej sú strešné sendvičové panely ARPANEL premiestňované ručne alebo pomocou zdvíhacieho zariadenia na miesta montáže určené v projekte. Neoprávnené osoby sa nesmú pohybovať v zakázaných oblastiach. Počas abnormálnych vetrov a výdatných dažďov nie je dovolené vykonávať montážne práce. Počas montáže strešných panelov ARPANEL by mala byť stanovená trasa premiestňovania pracovníkov tak, aby nedošlo k vyšliapaniu a poškodeniu povrchu sendvičových panelov. Počas chodenia po namontovaných paneloch je potrebné mať vždy hladké podrážky, bez ostrých, náhodne zapichnutých kúskov kovových triesok, kamienkov, matíc, šrubiek atď. Najlepším spôsobom zachovania čistoty je neustále udržiavanie poriadku na povrchu strechy (priebežné odstraňovanie všetkých montážnych odpadov mäkkými metlami a ich priebežné sáčkovanie). spojovací prvok montáž strešných panelov 115

116 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Spôsob upevnenia strešných panelov (príklad) Pred položením panelu je treba podľa podrobnej realizačnej dokumentácie osadiť PE samolepiacu tesniacu pásku na nosnú konštrukciu a spodné diely oplechovania (v miestach, ktoré sa budú dotýkať uložených panelov). Chodenie po paneloch je prípustné po ich pripevnení skrutkami k nosnej konštrukcii a pri malom spáde strechy v bezpečných atmosférických podmienkach (je zakázané pohybovať sa po mokrom a namrznutom povrchu a pri silnom vetre). Naberanie panelov zo zväzku Vzhľadom k vlastnostiam sendvičových panelov ARPANEL musí byť počas montáže zachovaný minimálny sklon strechy, ako je uvedené v projekte, aby nedochádzalo k hromadeniu zrážkovej vody na ploche strechy a riziku prenikania dažďovej vody cez eventuálny štrbiny. Stojatá voda spôsobuje odfarbenie plášťa, a tiež vyvoláva koróziu predovšetkým v spojoch. Preniknutím vody do izolácie úplne znižuje jeho tepelno-izolačné vlastnosti a hrozí tak postupná degenerácia strechy (napr. pri nízkych teplotách, prenikanie pary alebo vody do zaisťovacieho zámku spôsobuje jeho zamŕzanie, čo vedie k rozvrstveniu a netesnosti spoja). V prípade, keď projektant neurčí sklon strechy, najčastejšie odporúčaný minimálny sklon strechy je 5%, ak sú panely aplikované vcelku od hrebeňa k odkvapu (bez svetlíkov) a 7% ak je potrebné panely alebo svetlíky priečne napájať. Všetky klampiarske prvky musia byť vykonávané v súlade s projektom a inštrukciami producenta panelov, v rámci možností s využitím systémových prvkov. Zvláštna Štandardné riešenie spojenia panelov a ich upevnenie Upevnenie panela ARPANEL PUR / PIR k strešnej konštrukcii 300 samovrtná nerezová skrutka kotviaca skrutka strešný panel ARPANEL strešný nosník medzi panel a nosník 116

117 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL pozornosť by sa mala venovať presnosti spojov. Všetky musia byť chránené pred prienikom dažďovej vody a vlhkosti do štrbín, a byť odolné proti korózii. Zhotoviteľ aj stavebný dozor musí predovšetkým zabezpečiť všetky práce spojené s montážou odvodňovacích systémov strechy (rozličné varianty odkvapov, ktoré sú prispôsobené formou, prierezom aj miestom upevnenia ku spádu i povrchu strechy, vnútornému žľabu atď.) V týchto miestach je potrebné zachovať presnosť pri montážnych prácach spojených okrem iného s náležitým tesnením štrbín chrániacim pred prenikaním dažďovej vody, a tiež aby nedochádzalo k hromadeniu zrážkovej vody. Pozdĺžny spoj panelov Spoj panelov o dľžke L>18 m Typy podrezov sendvičových panelov ARPANEL Strešné sendvičové panely ARPANEL D PUR/PIR môžu byť vyrobené s podrezmi ľavými alebo pravými podľa projektu. V prípade, ak dĺžka sklonu strechy prekračuje maximálnu produktovú dĺžku, je možné vykonať spojenie panelov. V hornom paneli (krycom) je potom nutné vykonať podrez, v závislosti od potrieb mm. Podrez je možné vykonať aj na spodnom paneli pre osadenie odkvapového žľabu. Štandardom je 50mm. Na základe ukladania tzv. voľného trapézu (prázdný hrb) sú panely nazývané Ľavé alebo Pravé, čo zjednodušuje označenie spôsobu montáže. Pri výbere podrezu treba jednoznačne určiť smer montáže panelov, čo definuje označenie Ľavý panel a Pravý panel. 250 max 10 Smer montáže závisí od prevládajúceho smeru dažďov a vetrov. odkvap 5 min 40 min mm 1. samovrtná nerezová skrutka 2. butylová tesniaca páska 3. kotviaca skrutka 4. strešný panel 5. samolepiaca tesniaca páska 6. impregnované polyuretánové tesnenie alebo montážna pena 7. oceľová väznica tvarovaná za studena, valcovaná za tepla, drevená atď., podľa konštrukčného projektu odkvap podrez pravý mm 117

118 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Podľa položenia podrezu majú strešné sendvičové panely ARPANEL nasledujúce smery montáže: strešné panely montované z ľavej strany na pravú stranu (prázdny hrb vľavo ľavý podrez) Pre bezpečné upevnenie sendvičového panelu ARPANEL ku konštrukcii je nutné počas montáže tzv. zachovanie kolmej polohy skrutky s rovinou panelu. Náradie na vykonávanie skrutkových spojov by malo byť vybavené hĺbkovým dorazom. strešné panely montované z pravej strany na ľavú stranu (prázdny hrb vpravo pravý podrez) Určenie strany podrezu je veľmi dôležitým elementom počas prípravy špecifikácie panelov, pretože vybraný typ podrezu určuje smer montáže. V prípade, keď sú sendvičové panely vyrobené s určenou stranou podrezu, je zmena smeru montáže prakticky nemožná, čo je spojené s veľkými komplikáciami počas montáže panelov. Upevňovacie prvky sendvičových panelov ARPANEL Montáž sendvičových panelov ARPANEL k nosným konštrukciám prebieha ich pripevnením originálnymi systémovými upevňovacími prvkami povolenými producentom. To sa týka samovrtných upevňovacích prvkov či skrutiek s podložkami, kalot, tesnení, klampiarskych prvkov atď. V závislosti od typu a hrúbky sendvičového panelu ARPANEL, by mali byť použité na upevnenie opláštenia skrutky odpovedajúce priemerom a dĺžkam a tiež ďalšie príslušenstvo. Všetky by mali byť doplnené podložkami s vulkanizovaným tesnením ako kontakt susediacich povrchov s rovinami spojovaných panelov. V prípade, keď je objekt pod vplyvom vlhkosti a pôsobenia chemických prvkov, by mali byť použité upevňovacie prvky z nerezovej ocele so známymi mechanickými vlastnosťmi podľa noriem. S cieľom zlepšiť estetiku montáže, zvlášť počas upevňovania sendvičových panelov ARPANEL so štandardným upevnením, musia byť použité upevňovacie prvky s hlavičkami a podložkami farbených práškovo vo farbách prispôsobených farbe panelu alebo majúcimi kryty z plastovej hmoty vo farbe panelu. Výrobcovia majú skúsenosti s upevňovaním sendvičových panelov k rôznym typom konštrukcií (napr. ku konštrukcii drevenej, oceľovej či betónovej). Tieto prvky umožňujú vykonávať vŕtanie a upevnenie súčasne s použitím jedného elektrického zariadenia, čo má vplyv na kvalitu a úsporu času, navyše je tiež optimalizovaná kapacita vŕtania (samovrtné upevňovacie prvky majú individuálny vŕtací hrot pre každé upevnenie). To zaručuje konštantné hodnoty sily sania vetra, čo znižuje riziko vzniku deformácií opláštenia (je aplikovaný systém nastavenia hĺbky požadovanej pre upevnenie) a zvyšuje trvalú odolnosť upevnenia proti vonkajším faktorom (napr. vodotestné spojenia). To následne zaisťuje bezpečnosť konštrukcie a eliminuje montážne nedostatky (uvoľňovanie a posuny medzi sendvičovým panelom a konštrukciou, ku ktorej je sendvičový panel pripevnený). Pre montáž strešných sendvičových panelov ARPANEL (trapézová profilácia) sa odporúča použitie kalot s tesnením (upevňovacie prvky pre optimálne spevnenie vlny trapézového profilu sendvičového panelu, ktoré sú prispôsobené veľkostou a tvarom). Tieto kaloty rovnomerne rozdeľujú tlakové sily skrutiek na väčších plochách a zaisťujú vodotesnosť vytvorených spojov. Vo väčšine prípadov sú účinnejšie ako bežné podložky s tesniacou hmotou typu EPDM. Za kvalitu vykonaných prác je zodpovedný zhotoviteľ a stavebný dozor. Vo väčšine prípadov je hlavnou príčinou vzniku netesností krytia nesprávne vykonanie montáže. Pre zaistenie optimálneho stavu je doporučovaná inštruktáž technickým poradcom producenta. Okrem toho odporúčame vykonanie montáže sendvičových panelov ARPANEL špecializovanými tímami, ktoré poznajú špecifickosť montáže ľahkého opláštenia. 118

119 6. Základné informácie týkajúce sa montáže sendvičových panelov ARPANEL Spôsob pripojenia upevňovacieho prvku k panelu Rezanie sendvičových panelov ARPANEL a klampiarskych výrobkov Rezanie panelov a klampiarskych výrobkov na stavbe Na rezanie sendvičových panelov ARPANEL sa odporúča používať elektrické ručné píly, ktoré majú jemné zuby. Po odrezaní na požadovaný rozmer je nutné odstránenie všetkých pilín a zvyškov od rezania z povrchu panela! slabé (nedotiahnuté) Na rezanie klampiarskych výrobkov a sendvičových panelov ARPANEL nie je povolené použitie uhlových brúsok alebo iného náradia vytvárajúceho vysokú teplotu v mieste rezu. Použitie takéhoto náradia vedie k poškodeniu ochranných povlakov obkladových plechov! Všetky rezy do stenových a strešných dielov, ktoré sú vykonané pred montážou panelov, musia byť príslušne vystužené. Existuje totiž nebezpečenstvo oslabenia priečneho prierezu! Na rezanie klampiarskych výrobkov sú vhodné výhradne ručné nožnice! správne Odporúčame vykonávať rezanie na stojanoch alebo držiakoch pokrytých mäkkým materiálom, napr. filcom., čo pomáha predísť poškodeniu panelov. Pred začatím práce odstráňte fóliu chrániacu povrch panelov! Je prísne zakázané vykonávanie prác spojených s rezaním na strechách, lešeniach a pracovných plošinách! príliš (pretiahnuté) 119

120 POZNÁMKA:: Informujeme o tom, že výskumné práce a rozvoj nášho produktu sú vykonávané neustále, a majiteľ aj producent sendvičových panelov ARPANEL si vyhradzuje všetky práva na zmeny v navrhovaných riešeniach a produktoch. Vyššie uvedené návrhy nie sú ponukou a ani nestanovujú jediný variant možného technického riešenia. Projektanti a subjekty realizujúce dokumentáciu a výstavbu objektov vždy môžu konzultovať s našimi technickými poradcami svoje návrhy projektových riešení. Základné riešenia uvedené v tomto katalógu sú príkladové a vyžadujú konzultáciu s projektantom. ARPANEL nenesie zodpovednosť za chyby vzniknuté nesprávnym použitím informácií uvedených v tomto technickom katalógu. 120

121 7. Záruka na sendvičové panely ARPANEL so štandardným plášťom 121

122 7. Záruka na sendvičové panely ARPANEL so štandardným plášťom panelov ARPANEL Rozsah záruky: Predmetom tejto záruky kvality poskytovanej producentom panelov ARPANEL po dobu troch rokov je životnosť vonkajšej aj vnútornej ochrannej vrstvy oceľového opláštenia sendvičových panelov. Ako miesto pre ich použitie bolo prijaté prostredie atmosféry v koróznej kategórii do C3. Zodpovednosť producenta v tomto rozsahu sa vzťahuje len na chyby vzniknuté z príčin, ktoré sú súčasťou predaného produktu. Záruka sa nevzťahuje na: chyby spôsobené nesprávnym výberom a používaním produktu v rozpore s referenčnými dokumentmi, za ktoré nesú zodpovednosť osoby, ktoré plnia samostatné technické funkcie v stavebníctve, teda osoby ako projektanti, stavbyvedúci a vedúci montáže; opravy vykonané kupujúcim vo vlastnej réžii typu: demontáž, nesprávne rezanie a rezanie otvorov počas aj po ukončení montážnych prác. Tieto činnosti spôsobujú vlastné riziko, za ktoré je zodpovedný kupujúci; starnutie ochranných vrstiev v podobe zmien farby a lesku, čo je prirodzeným procesom, ku ktorému dochádza pôsobením UV žiarenia; koróziou poškodené ochranné vrstvy panelov a ich okrajov, spôsobené vonkajšími faktormi alebo mechanickými faktormi ako deformácia, delaminácia, ohnutie, poškriabanie, odretie, šmuhy od farieb a mazív; rozdiely na krycej vrstve a v odtieňoch farieb plechov v súlade s prípustnou toleranciou odtieňa farby; poškodenie vzniknuté v dôsledku zásahu vyššej moci. následky údržby použitím nástrojov spôsobujúcich poškriabanie a použitie chemických zlúčenín obsahujúcich látky, ktoré poškodzujú ochrannú vrstvu, napr. kyseliny a zásadité roztoky, prípravky obsahujúce chloridové ióny, chlórnan, alebo prevádzkové tepelné zaťaženie (teplota vyššia ako 60 C) vyskytujúce sa v blízkosti vnútorného opláštenia; koróziou spôsobenou nesprávnym rezaním, vŕtaním a pod.; na použitie nesprávneho náradia a s tým spojený vznik pilín, triesok a prachu; vady, ktoré sú dôsledkom hromadenia sa usadenín na povrchu, hrdze vlastné i cudzie, zvyškov farieb - v prostredí, kde sú prítomné chloridové ióny pri vyšších teplotách alebo ako výsledok výbojov z trakčného vedenia električiek, vlakov atď., ktoré sa nachádzajú v blízkosti sendvičových panelov ako uskladnených, tak aj už upevnených; koróziu ochranných vrstiev panelov montovaných v blízkosti pôsobenia slanej morskej vody a slaných hmiel, pokiaľ tieto okolnosti neboli predtým nahlásené; 122

123 7. Záruka na sendvičové panely ARPANEL so štandardným plášťom panelov ARPANEL Podmienky pre splnenie záruky počas transportu, skladovania, montáže a používania (vrátane údržby) sendvičových panelov ARPANEL musia sa dodržiavať pravidlá stavebných noriem a pokyny obsiahnuté v technických katalógoch, kartách výrobkov a v oficiálnych publikáciách na internetovej stránke na montáž panelov k nosnej konštrukcii je možné používať iba upevňovacie prvky, ktoré spĺňajú podmienky projektanta a platné právne predpisy; na montáž aj rezanie je používané len a len náradie odporúčané producentom, ktoré je určené pre používanie v daných podmienkach; ochranná fólia musí byť odstránená nie neskôr ako 1 mesiac odo dňa nákupu a nie neskôr ako 3 mesiace po vyrobení firmou ARPANEL; plochy sendvičových panelov musia byť po každom znečistení umývané a čistené nástrojmi, ktoré nespôsobujú poškriabanie, s použitím schválených čistiacich prostriedkov ako roztokov kyseliny fosforečnej (napr. pre odstránenie škvŕn od cementu, malty, ťažko umývateľných usadenín), čistiacich prostriedkov obsahujúcich fosfáty, detergentné roztoky, roztoky metyl alebo etyl alkoholov, isopropylových alebo acetonových roztokov (na odstránenie škvŕn od olejov a mazív) v koncentráciách odporúčaných výrobcami. Čistený povrch musí byť dôkladne umytý vodou, pričom nie je povolené umývanie pod tlakom. Na dezinfekciu priestorov, v ktorých boli použité panely s PVC (F) vrstvou by nemalo byť použité ultrafialové žiarenie; (prípustná je krátkodobá ventilácia zaisťujúca udržanie relatívnej vlhkosti vzduchu do 75%). V prípade panelov s PVC (F) je maximálna relatívna vlhkosť 75% (prípustné je krátkodobé zvýšenie na 85%) v prípade strešných sendvičových panelov ARPANEL PUR / PIR je minimálny sklon strechy 5%, ak sú panely aplikované vcelku od hrebeňa k odkvapu (bez svetlíkov) a 7%, ak je potreba panely alebo svetlíky priečne napájať. Strecha by mala byť vykonaná tak, aby voda bola ľahko odvádzaná od hrebeňa po odkvap.; Záruka dlhšia ako 3 roky ak záruka trvá dlhšie ako 3 roky, je kupujúci povinný na vlastné náklady skontrolovať stav panelov pred uplynutím 3 rokov od dátumu začiatku záručnej doby a po každom ďalšom roku trvania záruky, s účasťou zástupcov ARPANEL, čo by malo byť potvrdené písomným protokolom s popisom vykonanej kontroly podpísaným oboma stranami, po jednom exemplári pre každú zo strán. O termíne kontroly musí byť ARPANEL informovaný minimálne 30 dní pred kontrolou, aby sa jeho zástupca mohol kontroly zúčastniť. Na základe jej výsledku môže ARPANEL odporučiť vykonanie údržby, ktorú je kupujúci povinný vykonať na vlastné náklady v priebehu 30 dní od dátumu udelenia pokynov. Ak navrhovaná údržba nebude vykonaná, dôjde k strate záruky. Záruku je možné predĺžiť do 5 rokov. panely neboli demontované a boli iba raz upevnené k nosnej konštrukcii; v priestoroch, v ktorých sú používané panely, musí byť zabezpečené dostatočné odvetrávanie s udržiavaním relatívnej vlhkosti vzduchu do 65% 123

124 7. Záruka na sendvičové panely ARPANEL so štandardným plášťom panelov ARPANEL Obmedzenie záruky Postup reklamácie zodpovednosť ARPANEL je obmedzená na tovary a výrobky použité na území Poľska a Európskej únie do výšky hodnoty dodaného tovaru a nevzťahuje sa na škody súvisiace s inými chybami, než tých, ktoré sa týkajú poskodeného materiálu, čiže sendvičových panelov;. udelenie záruky má za následok zrieknutie sa zodpovednosti ARPANEL v rámci záruky výrobcu; bez písomného súhlasu udeleného firmou ARPANEL vyjadrujúceho platnosť, nie je možné previesť práva kupujúceho v rámci záruky na iné osoby (zákaz prevodu); Podmienkou pre začatie reklamačného procesu pod hrozbou straty nárokov v rámci tejto ZÁRUKY je: bezodkladne, najneskôr do 5 dní po prejavení sa vady, predloženie reklamačného formulára do sídla ARPANEL doporučeným listom; predloženie kópie potvrdenia o kúpe, doklad o zaplatení výrobku a dokument poskytnutej záruky, povolenie neobmedzeného a okamžitého prístupu k predmetu reklamácie pri jeho posudzovaní a správnosti spôsobu jeho použitia a údržby; záruka sa vzťahuje k poľským zákonom a v súlade s nimi musí byť interpretovaná, a v prípadoch, ktoré zákon neupravuje, budú aplikované ustanovenia Občianskeho zákonníka. platnosť záruky je podmienená úplným zaplatením za dodaný tovar zo strany kupujúceho, bez akýchkoľvek zrážok; všetky povolenia, vstupné priepustky, povolenie pre pohyb na stavenisku zaisťuje objednávateľ; ARPANEL aj kupujúci spoločne určujú príčiny nedostatkov. V prípade pochybností strany zabezpečia znalca za účelom zistenia príčin ich vzniku. V prípade, keď sa strany nedohodnú na výbere znalca, vykoná jednostranný výber znalca ARPANEL; kupujúci nemá v rámci záruky žiadne nároky ani v prípade, keď nebudú platné ostatné ustanovenia záruky; náklady vynaložené na prácu znalca sa delia medzi stranami na polovicu; všetky spory, ktoré vzniknú na základe tejto záruky, budú riešené stranami v prvom rade zmierlivo podľa pravidla pozitívneho efektu, v najhoršom prípade budú všetky spory riešené súdom príslušným pre výrobcu sendvičových panelov ARPANEL; v prípade uznania reklamácie je ARPANEL povinný odstrániť závadu na vlastné náklady (napr. opravy, ak je to možné) alebo dodanie tovaru bez vád v najbližšom možnom termíne, ale nie dlhšom ako 21 dní od dátumu uznania reklamácie. 124

125 8. Vyhlásenie o parametroch 125

126 8. Vyhlásenie o parametroch Vyhlásenia o parametroch ARPANEL boli vydané na základe výskumu sendvičových panelov ARPANEL s jadrom PUR / PIR a sendvičových panelov ARPANEL s jadrom MiWo, vykonaných Technickým a skúšobným stavebným ústavom, v súlade s požiadavkami európskej normy PN-EN a na základe výrobnej kontroly kvality. Sú dostupné aj na internetovej stránke 126
