Περιληπτικό Εγχειρίδιο EUROPORT EPA900. Ultra-Compact 900-Watt 8-Channel Portable PA System with Digital Effects and FBQ Feedback Detection

Transcript

1 Περιληπτικό Εγχειρίδιο EUROPORT EPA900 Ultra-Compact 900-Watt 8-Channel Portable PA System with Digital Effects and FBQ Feedback Detection

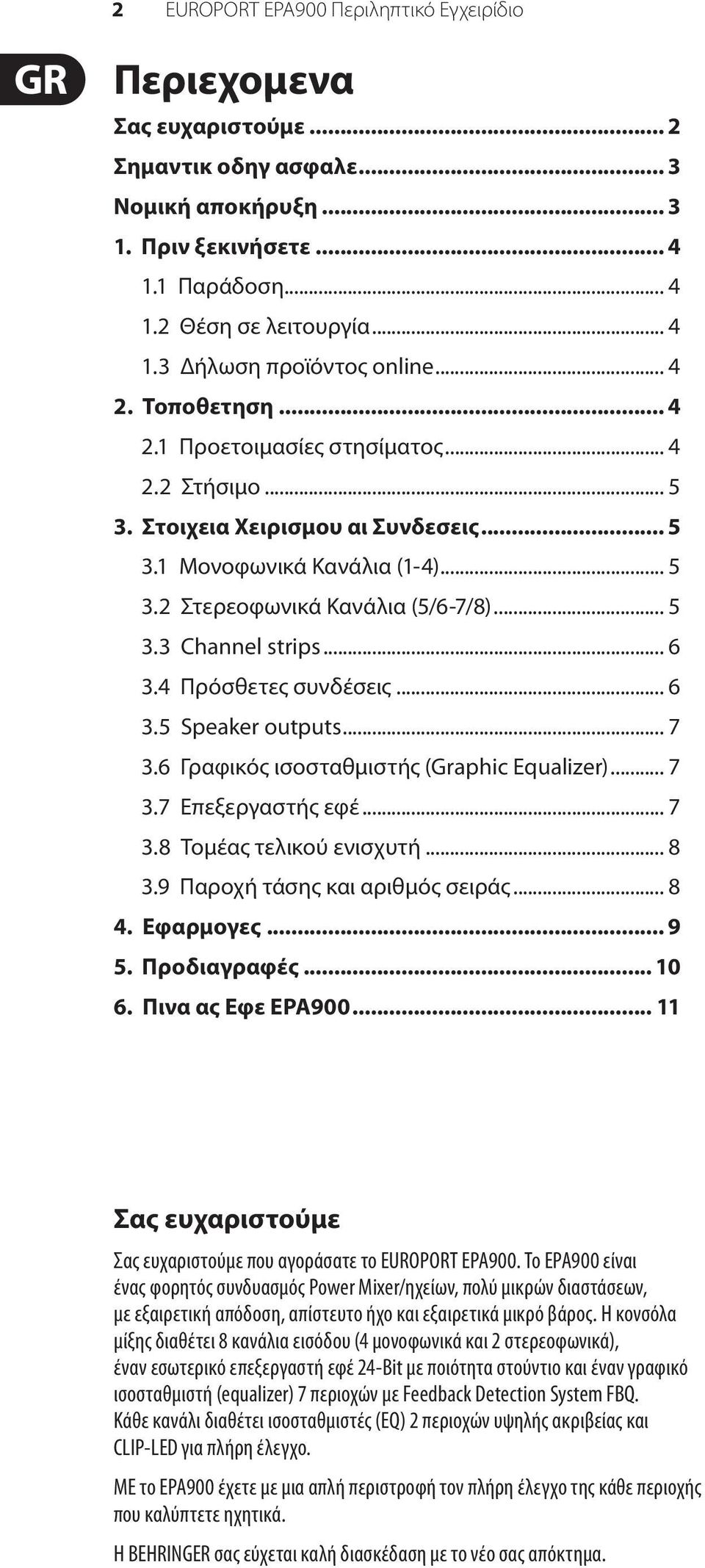

2 2 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο Περιεχομενα Σας ευχαριστούμε... 2 Σημαντικ οδηγ ασφαλε... 3 Νομική αποκήρυξη Πριν ξεκινήσετε Παράδοση Θέση σε λειτουργία Δήλωση προϊόντος online Τοποθετηση Προετοιμασίες στησίματος Στήσιμο Στοιχεια Χειρισμου αι Συνδεσεις Μονοφωνικά Κανάλια (1-4) Στερεοφωνικά Κανάλια (5/6-7/8) Channel strips Πρόσθετες συνδέσεις Speaker outputs Γραφικός ισοσταθμιστής (Graphic Equalizer) Επεξεργαστής εφέ Τομέας τελικού ενισχυτή Παροχή τάσης και αριθμός σειράς Εφαρμογες Προδιαγραφές Πινα ας Εφε EPA Σας ευχαριστούμε Σας ευχαριστούμε που αγοράσατε το EUROPORT EPA900. Το EPA900 είναι ένας φορητός συνδυασμός Power Mixer/ηχείων, πολύ μικρών διαστάσεων, με εξαιρετική απόδοση, απίστευτο ήχο και εξαιρετικά μικρό βάρος. Η κονσόλα μίξης διαθέτει 8 κανάλια εισόδου (4 μονοφωνικά και 2 στερεοφωνικά), έναν εσωτερικό επεξεργαστή εφέ 24-Bit με ποιότητα στούντιο και έναν γραφικό ισοσταθμιστή (equalizer) 7 περιοχών με Feedback Detection System FBQ. Κάθε κανάλι διαθέτει ισοσταθμιστές (EQ) 2 περιοχών υψηλής ακριβείας και CLIP-LED για πλήρη έλεγχο. ΜΕ το EPA900 έχετε με μια απλή περιστροφή τον πλήρη έλεγχο της κάθε περιοχής που καλύπτετε ηχητικά. Η BEHRINGER σας εύχεται καλή διασκέδαση με το νέο σας απόκτημα.

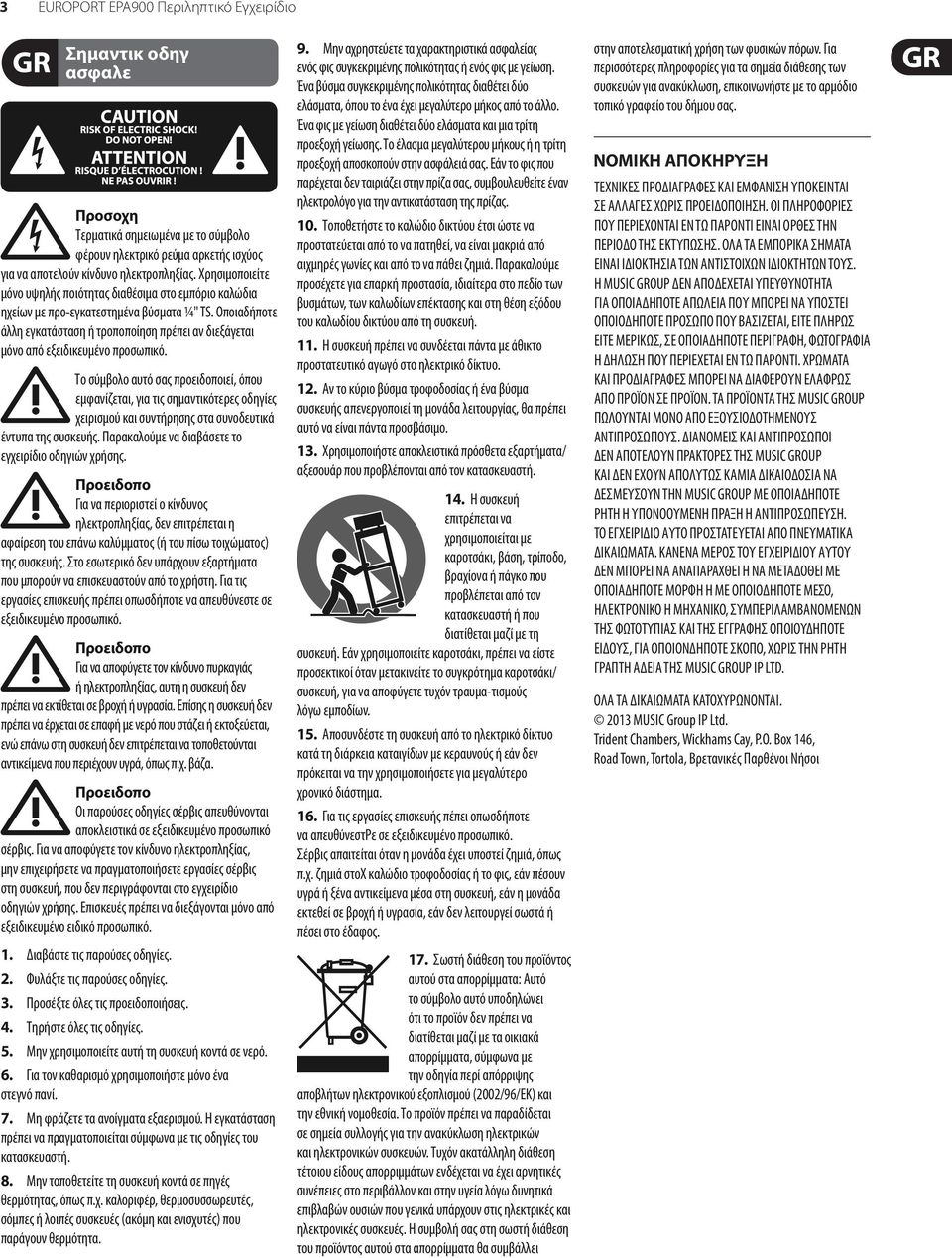

3 3 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο Σημαντικ οδηγ ασφαλε Προσοχη Τερματικά σημειωμένα με το σύμβολο φέρουν ηλεκτρικό ρεύμα αρκετής ισχύος για να αποτελούν κίνδυνο ηλεκτροπληξίας. Χρησιμοποιείτε μόνο υψηλής ποιότητας διαθέσιμα στο εμπόριο καλώδια ηχείων με προ-εγκατεστημένα βύσματα ¼" TS. Οποιαδήποτε άλλη εγκατάσταση ή τροποποίηση πρέπει αν διεξάγεται μόνο από εξειδικευμένο προσωπικό. Το σύμβολο αυτό σας προειδοποιεί, όπου εμφανίζεται, για τις σημαντικότερες οδηγίες χειρισμού και συντήρησης στα συνοδευτικά έντυπα της συσκευής. Παρακαλούμε να διαβάσετε το εγχειρίδιο οδηγιών χρήσης. Προειδοπο Για να περιοριστεί ο κίνδυνος ηλεκτροπληξίας, δεν επιτρέπεται η αφαίρεση του επάνω καλύμματος (ή του πίσω τοιχώματος) της συσκευής. Στο εσωτερικό δεν υπάρχουν εξαρτήματα που μπορούν να επισκευαστούν από το χρήστη. Για τις εργασίες επισκευής πρέπει οπωσδήποτε να απευθύνεστε σε εξειδικευμένο προσωπικό. Προειδοπο Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, αυτή η συσκευή δεν πρέπει να εκτίθεται σε βροχή ή υγρασία. Επίσης η συσκευή δεν πρέπει να έρχεται σε επαφή με νερό που στάζει ή εκτοξεύεται, ενώ επάνω στη συσκευή δεν επιτρέπεται να τοποθετούνται αντικείμενα που περιέχουν υγρά, όπως π.χ. βάζα. Προειδοπο Οι παρούσες οδηγίες σέρβις απευθύνονται αποκλειστικά σε εξειδικευμένο προσωπικό σέρβις. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην επιχειρήσετε να πραγματοποιήσετε εργασίες σέρβις στη συσκευή, που δεν περιγράφονται στο εγχειρίδιο οδηγιών χρήσης. Επισκευές πρέπει να διεξάγονται μόνο από εξειδικευμένο ειδικό προσωπικό. 1. Διαβάστε τις παρούσες οδηγίες. 2. Φυλάξτε τις παρούσες οδηγίες. 3. Προσέξτε όλες τις προειδοποιήσεις. 4. Τηρήστε όλες τις οδηγίες. 5. Μην χρησιμοποιείτε αυτή τη συσκευή κοντά σε νερό. 6. Για τον καθαρισμό χρησιμοποιήστε μόνο ένα στεγνό πανί. 7. Μη φράζετε τα ανοίγματα εξαερισμού. Η εγκατάσταση πρέπει να πραγματοποιείται σύμφωνα με τις οδηγίες του κατασκευαστή. 8. Μην τοποθετείτε τη συσκευή κοντά σε πηγές θερμότητας, όπως π.χ. καλοριφέρ, θερμοσυσσωρευτές, σόμπες ή λοιπές συσκευές (ακόμη και ενισχυτές) που παράγουν θερμότητα. 9. Μην αχρηστεύετε τα χαρακτηριστικά ασφαλείας ενός φις συγκεκριμένης πολικότητας ή ενός φις με γείωση. Ένα βύσμα συγκεκριμένης πολικότητας διαθέτει δύο ελάσματα, όπου το ένα έχει μεγαλύτερο μήκος από το άλλο. Ένα φις με γείωση διαθέτει δύο ελάσματα και μια τρίτη προεξοχή γείωσης. Το έλασμα μεγαλύτερου μήκους ή η τρίτη προεξοχή αποσκοπούν στην ασφάλειά σας. Εάν το φις που παρέχεται δεν ταιριάζει στην πρίζα σας, συμβουλευθείτε έναν ηλεκτρολόγο για την αντικατάσταση της πρίζας. 10. Τοποθετήστε το καλώδιο δικτύου έτσι ώστε να προστατεύεται από το να πατηθεί, να είναι μακριά από αιχμηρές γωνίες και από το να πάθει ζημιά. Παρακαλούμε προσέχετε για επαρκή προστασία, ιδιαίτερα στο πεδίο των βυσμάτων, των καλωδίων επέκτασης και στη θέση εξόδου του καλωδίου δικτύου από τη συσκευή. 11. Η συσκευή πρέπει να συνδέεται πάντα με άθικτο προστατευτικό αγωγό στο ηλεκτρικό δίκτυο. 12. Αν το κύριο βύσμα τροφοδοσίας ή ένα βύσμα συσκευής απενεργοποιεί τη μονάδα λειτουργίας, θα πρέπει αυτό να είναι πάντα προσβάσιμο. 13. Χρησιμοποιήστε αποκλειστικά πρόσθετα εξαρτήματα/ αξεσουάρ που προβλέπονται από τον κατασκευαστή. 14. Η συσκευή επιτρέπεται να χρησιμοποιείται με καροτσάκι, βάση, τρίποδο, βραχίονα ή πάγκο που προβλέπεται από τον κατασκευαστή ή που διατίθεται μαζί με τη συσκευή. Εάν χρησιμοποιείτε καροτσάκι, πρέπει να είστε προσεκτικοί όταν μετακινείτε το συγκρότημα καροτσάκι/ συσκευή, για να αποφύγετε τυχόν τραυμα-τισμούς λόγω εμποδίων. 15. Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο κατά τη διάρκεια καταιγίδων με κεραυνούς ή εάν δεν πρόκειται να την χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. 16. Για τις εργασίες επισκευής πέπει οπωσδήποτε να απευθύνεστρε σε εξειδικευμένο προσωπικό. Σέρβις απαιτείται όταν η μονάδα έχει υποστεί ζημιά, όπως π.χ. ζημιά στοχ καλώδιο τροφοδοσίας ή το φις, εάν πέσουν υγρά ή ξένα αντικείμενα μέσα στη συσκευή, εάν η μονάδα εκτεθεί σε βροχή ή υγρασία, εάν δεν λειτουργεί σωστά ή πέσει στο έδαφος. 17. Σωστή διάθεση του προϊόντος αυτού στα απορρίμματα: Αυτό το σύμβολο αυτό υποδηλώνει ότι το προϊόν δεν πρέπει να διατίθεται μαζί με τα οικιακά απορρίμματα, σύμφωνα με την οδηγία περί απόρριψης αποβλήτων ηλεκτρονικού εξοπλισμού (2002/96/EΚ) και την εθνική νομοθεσία. Το προϊόν πρέπει να παραδίδεται σε σημεία συλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών συσκευών. Τυχόν ακατάλληλη διάθεση τέτοιου είδους απορριμμάτων ενδέχεται να έχει αρνητικές συνέπειες στο περιβάλλον και στην υγεία λόγω δυνητικά επιβλαβών ουσιών που γενικά υπάρχουν στις ηλεκτρικές και ηλεκτρονικές συσκευές. Η συμβολή σας στη σωστή διάθεση του προϊόντος αυτού στα απορρίμματα θα συμβάλλει στην αποτελεσματική χρήση των φυσικών πόρων. Για περισσότερες πληροφορίες για τα σημεία διάθεσης των συσκευών για ανακύκλωση, επικοινωνήστε με το αρμόδιο τοπικό γραφείο του δήμου σας. ΝΟΜΙΚΉ ΑΠΟΚΉΡΥΞΗ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΕΜΦΑΝΙΣΗ ΥΠΟΚΕΙΝΤΑΙ ΣΕ ΑΛΛΑΓΕΣ ΧΩΡΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ. ΟΙ ΠΛΗΡΟΦΟΡΙΕΣ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ ΕΙΝΑΙ ΟΡΘΕΣ ΤΗΝ ΠΕΡΙΟΔΟ ΤΗΣ ΕΚΤΥΠΩΣΗΣ. ΟΛΑ ΤΑ ΕΜΠΟΡΙΚΑ ΣΗΜΑΤΑ ΕΙΝΑΙ ΙΔΙΟΚΤΗΣΙΑ ΤΩΝ ΑΝΤΙΣΤΟΙΧΩΝ ΙΔΙΟΚΤΗΤΩΝ ΤΟΥΣ. H MUSIC GROUP ΔΕΝ ΑΠΟΔΕΧΕΤΑΙ ΥΠΕΥΘΥΝΟΤΗΤΑ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΑΠΩΛΕΙΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΥΠΟΣΤΕΙ ΟΠΟΙΟΔΗΠΟΤΕ ΠΡΟΣΩΠΟ ΠΟΥ ΒΑΣΙΖΕΤΑΙ, ΕΙΤΕ ΠΛΗΡΩΣ ΕΙΤΕ ΜΕΡΙΚΩΣ, ΣΕ ΟΠΟΙΑΔΗΠΟΤΕ ΠΕΡΙΓΡΑΦΗ, ΦΩΤΟΓΡΑΦΙΑ Η ΔΗΛΩΣΗ ΠΟΥ ΠΕΡΙΕΧΕΤΑΙ ΕΝ ΤΩ ΠΑΡΟΝΤΙ. ΧΡΩΜΑΤΑ ΚΑΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΠΟΡΕΙ ΝΑ ΔΙΑΦΕΡΟΥΝ ΕΛΑΦΡΩΣ ΑΠΟ ΠΡΟΪΟΝ ΣΕ ΠΡΟΪΟΝ. ΤΑ ΠΡΟΪΟΝΤΑ ΤΗΣ MUSIC GROUP ΠΩΛΟΥΝΤΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟΥΣ ΑΝΤΙΠΡΟΣΩΠΟΥΣ. ΔΙΑΝΟΜΕΙΣ ΚΑΙ ΑΝΤΙΠΡΟΣΩΠΟΙ ΔΕΝ ΑΠΟΤΕΛΟΥΝ ΠΡΑΚΤΟΡΕΣ ΤΗΣ MUSIC GROUP ΚΑΙ ΔΕΝ ΕΧΟΥΝ ΑΠΟΛΥΤΩΣ ΚΑΜΙΑ ΔΙΚΑΙΟΔΟΣΙΑ ΝΑ ΔΕΣΜΕΥΣΟΥΝ ΤΗΝ MUSIC GROUP ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΡΗΤΗ Η ΥΠΟΝΟΟΥΜΕΝΗ ΠΡΑΞΗ Η ΑΝΤΙΠΡΟΣΩΠΕΥΣΗ. ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΥΤΟ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΠΟ ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ. ΚΑΝΕΝΑ ΜΕΡΟΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΑΥΤΟΥ ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΑΝΑΠΑΡΑΧΘΕΙ Η ΝΑ ΜΕΤΑΔΟΘΕΙ ΜΕ ΟΠΟΙΑΔΗΠΟΤΕ ΜΟΡΦΗ Η ΜΕ ΟΠΟΙΟΔΗΠΟΤΕ ΜΕΣΟ, ΗΛΕΚΤΡΟΝΙΚΟ Η ΜΗΧΑΝΙΚΟ, ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΤΗΣ ΦΩΤΟΤΥΠΙΑΣ ΚΑΙ ΤΗΣ ΕΓΓΡΑΦΗΣ ΟΠΟΙΟΥΔΗΠΟΤΕ ΕΙΔΟΥΣ, ΓΙΑ ΟΠΟΙΟΝΔΗΠΟΤΕ ΣΚΟΠΟ, ΧΩΡΙΣ ΤΗΝ ΡΗΤΗ ΓΡΑΠΤΗ ΑΔΕΙΑ ΤΗΣ MUSIC GROUP IP LTD. ΟΛΑ ΤΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΤΟΧΥΡΩΝΟΝΤΑΙ MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, Βρετανικές Παρθένοι Νήσοι

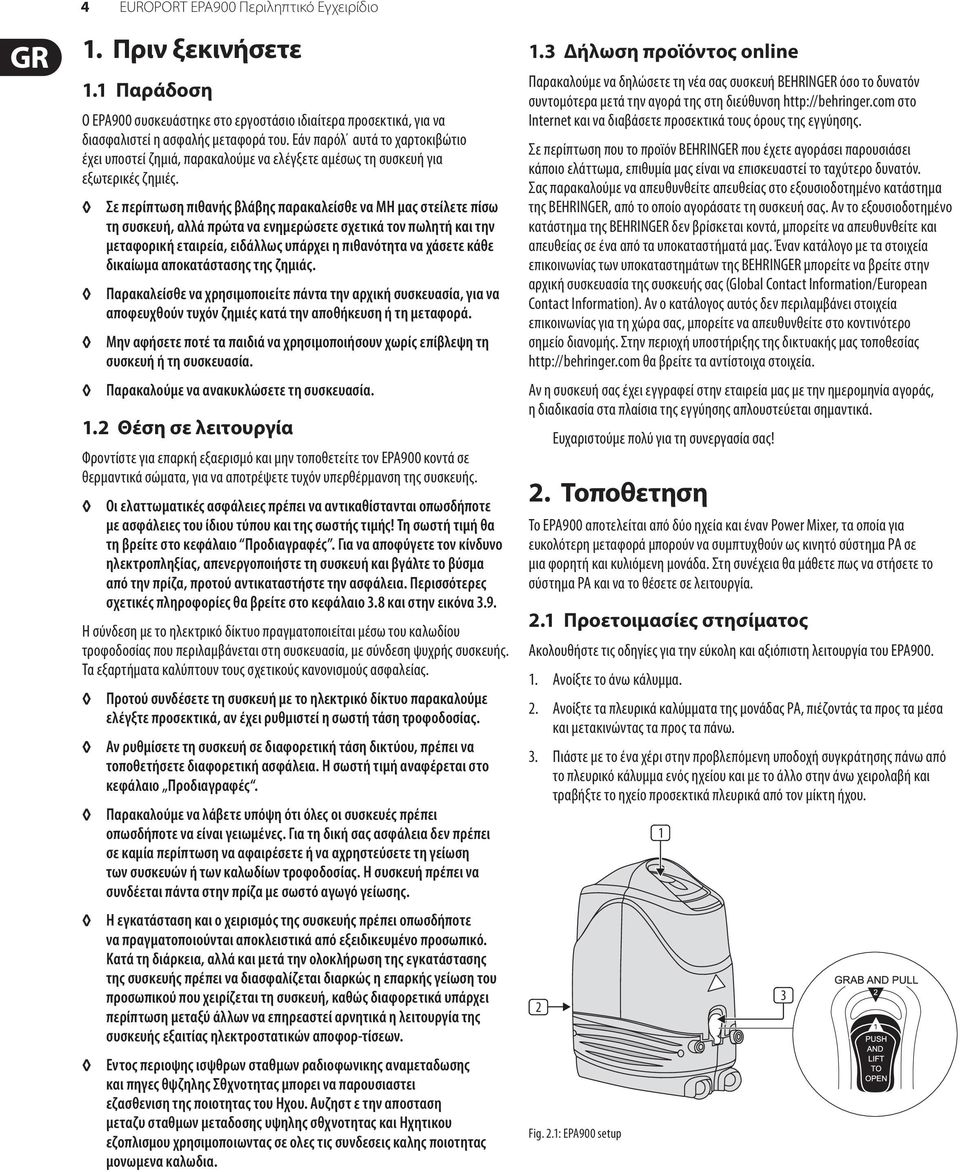

4 4 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο 1. Πριν ξεκινήσετε 1.1 Παράδοση Ο EPA900 συσκευάστηκε στο εργοστάσιο ιδιαίτερα προσεκτικά, για να διασφαλιστεί η ασφαλής μεταφορά του. Εάν παρόλ αυτά το χαρτοκιβώτιο έχει υποστεί ζημιά, παρακαλούμε να ελέγξετε αμέσως τη συσκευή για εξωτερικές ζημιές. Σε περίπτωση πιθανής βλάβης παρακαλείσθε να ΜΗ μας στείλετε πίσω τη συσκευή, αλλά πρώτα να ενημερώσετε σχετικά τον πωλητή και την μεταφορική εταιρεία, ειδάλλως υπάρχει η πιθανότητα να χάσετε κάθε δικαίωμα αποκατάστασης της ζημιάς. Παρακαλείσθε να χρησιμοποιείτε πάντα την αρχική συσκευασία, για να αποφευχθούν τυχόν ζημιές κατά την αποθήκευση ή τη μεταφορά. Μην αφήσετε ποτέ τα παιδιά να χρησιμοποιήσουν χωρίς επίβλεψη τη συσκευή ή τη συσκευασία. Παρακαλούμε να ανακυκλώσετε τη συσκευασία. 1.2 Θέση σε λειτουργία Φροντίστε για επαρκή εξαερισμό και μην τοποθετείτε τον EPA900 κοντά σε θερμαντικά σώματα, για να αποτρέψετε τυχόν υπερθέρμανση της συσκευής. Οι ελαττωματικές ασφάλειες πρέπει να αντικαθίστανται οπωσδήποτε με ασφάλειες του ίδιου τύπου και της σωστής τιμής! Τη σωστή τιμή θα τη βρείτε στο κεφάλαιο Προδιαγραφές. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, απενεργοποιήστε τη συσκευή και βγάλτε το βύσμα από την πρίζα, προτού αντικαταστήστε την ασφάλεια. Περισσότερες σχετικές πληροφορίες θα βρείτε στο κεφάλαιο 3.8 και στην εικόνα 3.9. Η σύνδεση με το ηλεκτρικό δίκτυο πραγματοποιείται μέσω του καλωδίου τροφοδοσίας που περιλαμβάνεται στη συσκευασία, με σύνδεση ψυχρής συσκευής. Τα εξαρτήματα καλύπτουν τους σχετικούς κανονισμούς ασφαλείας. Προτού συνδέσετε τη συσκευή με το ηλεκτρικό δίκτυο παρακαλούμε ελέγξτε προσεκτικά, αν έχει ρυθμιστεί η σωστή τάση τροφοδοσίας. Αν ρυθμίσετε τη συσκευή σε διαφορετική τάση δικτύου, πρέπει να τοποθετήσετε διαφορετική ασφάλεια. Η σωστή τιμή αναφέρεται στο κεφάλαιο Προδιαγραφές. Παρακαλούμε να λάβετε υπόψη ότι όλες οι συσκευές πρέπει οπωσδήποτε να είναι γειωμένες. Για τη δική σας ασφάλεια δεν πρέπει σε καμία περίπτωση να αφαιρέσετε ή να αχρηστεύσετε τη γείωση των συσκευών ή των καλωδίων τροφοδοσίας. Η συσκευή πρέπει να συνδέεται πάντα στην πρίζα με σωστό αγωγό γείωσης. Η εγκατάσταση και ο χειρισμός της συσκευής πρέπει οπωσδήποτε να πραγματοποιούνται αποκλειστικά από εξειδικευμένο προσωπικό. Κατά τη διάρκεια, αλλά και μετά την ολοκλήρωση της εγκατάστασης της συσκευής πρέπει να διασφαλίζεται διαρκώς η επαρκής γείωση του προσωπικού που χειρίζεται τη συσκευή, καθώς διαφορετικά υπάρχει περίπτωση μεταξύ άλλων να επηρεαστεί αρνητικά η λειτουργία της συσκευής εξαιτίας ηλεκτροστατικών αποφορ-τίσεων. Εντος περιοψης ισψθρων σταθμων ραδιοφωνικης αναμεταδωσης και πηγες θψζηλης Σθχνοτητας μπορει να παρουσιαστει εζασθενιση της ποιοτητας του Ηχου. Αυζηστ ε την αποσταση μεταζυ σταθμων μεταδοσης υψηλης σθχνοτητας και Ηχητικου εζοπλισμου χρησιμοποιωντας σε ολες τις συνδεσεις καλης ποιοτητας μονωμενα καλωδια. 1.3 Δήλωση προϊόντος online Παρακαλούμε να δηλώσετε τη νέα σας συσκευή BEHRINGER όσο το δυνατόν συντομότερα μετά την αγορά της στη διεύθυνση στο Internet και να διαβάσετε προσεκτικά τους όρους της εγγύησης. Σε περίπτωση που το προϊόν BEHRINGER που έχετε αγοράσει παρουσιάσει κάποιο ελάττωμα, επιθυμία μας είναι να επισκευαστεί το ταχύτερο δυνατόν. Σας παρακαλούμε να απευθυνθείτε απευθείας στο εξουσιοδοτημένο κατάστημα της BEHRINGER, από το οποίο αγοράσατε τη συσκευή σας. Αν το εξουσιοδοτημένο κατάστημα της BEHRINGER δεν βρίσκεται κοντά, μπορείτε να απευθυνθείτε και απευθείας σε ένα από τα υποκαταστήματά μας. Έναν κατάλογο με τα στοιχεία επικοινωνίας των υποκαταστημάτων της BEHRINGER μπορείτε να βρείτε στην αρχική συσκευασία της συσκευής σας (Global Contact Information/European Contact Information). Αν ο κατάλογος αυτός δεν περιλαμβάνει στοιχεία επικοινωνίας για τη χώρα σας, μπορείτε να απευθυνθείτε στο κοντινότερο σημείο διανομής. Στην περιοχή υποστήριξης της δικτυακής μας τοποθεσίας θα βρείτε τα αντίστοιχα στοιχεία. Αν η συσκευή σας έχει εγγραφεί στην εταιρεία μας με την ημερομηνία αγοράς, η διαδικασία στα πλαίσια της εγγύησης απλουστεύεται σημαντικά. Ευχαριστούμε πολύ για τη συνεργασία σας! 2. Τοποθετηση Το EPA900 αποτελείται από δύο ηχεία και έναν Power Mixer, τα οποία για ευκολότερη μεταφορά μπορούν να συμπτυχθούν ως κινητό σύστημα PA σε μια φορητή και κυλιόμενη μονάδα. Στη συνέχεια θα μάθετε πως να στήσετε το σύστημα PA και να το θέσετε σε λειτουργία. 2.1 Προετοιμασίες στησίματος Ακολουθήστε τις οδηγίες για την εύκολη και αξιόπιστη λειτουργία του EPA Ανοίξτε το άνω κάλυμμα. 2. Ανοίξτε τα πλευρικά καλύμματα της μονάδας PA, πιέζοντάς τα προς τα μέσα και μετακινώντας τα προς τα πάνω. 3. Πιάστε με το ένα χέρι στην προβλεπόμενη υποδοχή συγκράτησης πάνω από το πλευρικό κάλυμμα ενός ηχείου και με το άλλο στην άνω χειρολαβή και τραβήξτε το ηχείο προσεκτικά πλευρικά από τον μίκτη ήχου. (2) Fig. 2.1: EPA900 setup (1) (3)

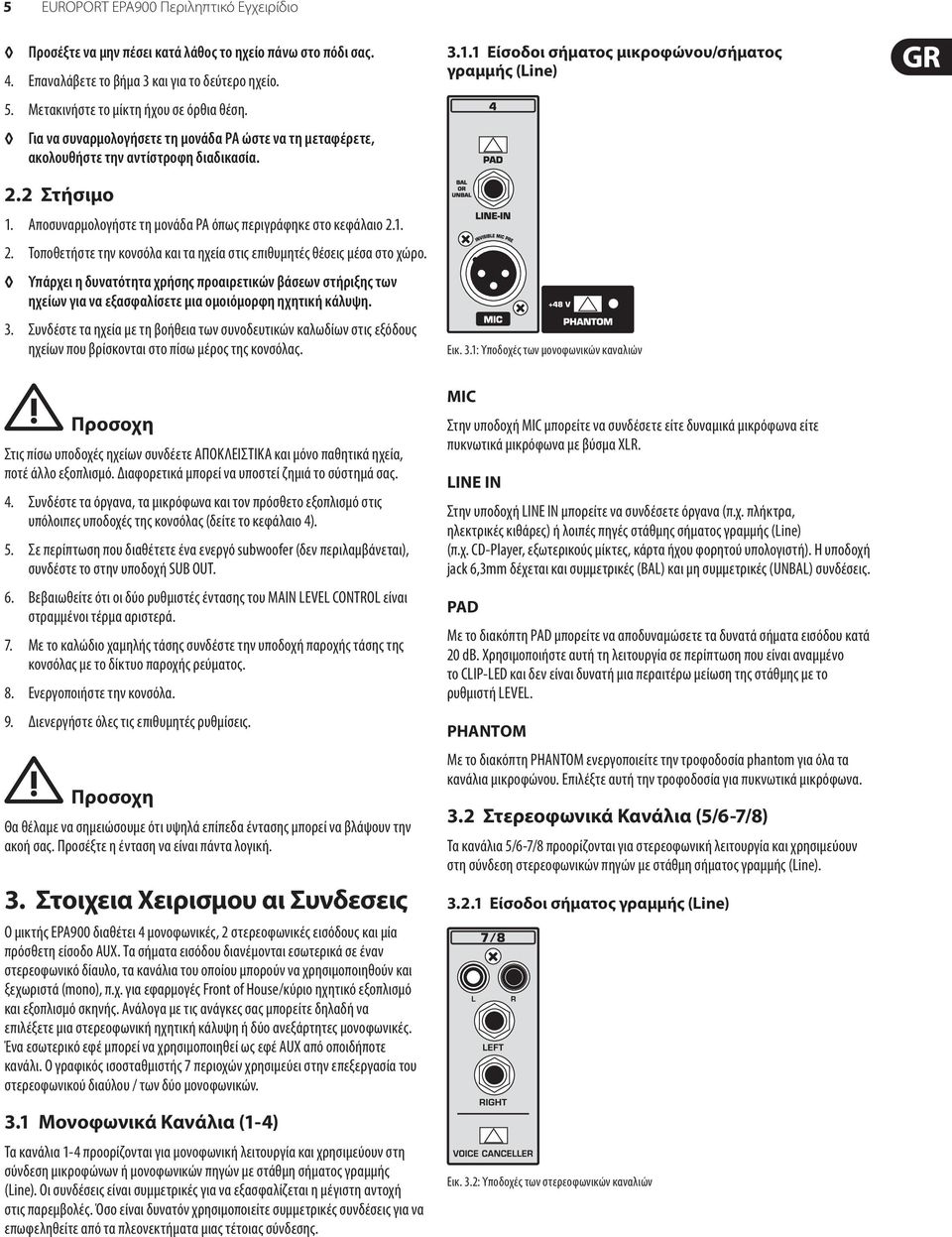

5 5 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο Προσέξτε να μην πέσει κατά λάθος το ηχείο πάνω στο πόδι σας. 4. Επαναλάβετε το βήμα 3 και για το δεύτερο ηχείο. 5. Μετακινήστε το μίκτη ήχου σε όρθια θέση. Για να συναρμολογήσετε τη μονάδα ΡΑ ώστε να τη μεταφέρετε, ακολουθήστε την αντίστροφη διαδικασία. 2.2 Στήσιμο 1. Αποσυναρμολογήστε τη μονάδα ΡΑ όπως περιγράφηκε στο κεφάλαιο Τοποθετήστε την κονσόλα και τα ηχεία στις επιθυμητές θέσεις μέσα στο χώρο. Υπάρχει η δυνατότητα χρήσης προαιρετικών βάσεων στήριξης των ηχείων για να εξασφαλίσετε μια ομοιόμορφη ηχητική κάλυψη. 3. Συνδέστε τα ηχεία με τη βοήθεια των συνοδευτικών καλωδίων στις εξόδους ηχείων που βρίσκονται στο πίσω μέρος της κονσόλας.!! Προσοχη Στις πίσω υποδοχές ηχείων συνδέετε ΑΠΟΚΛΕΙΣΤΙΚΑ και μόνο παθητικά ηχεία, ποτέ άλλο εξοπλισμό. Διαφορετικά μπορεί να υποστεί ζημιά το σύστημά σας. 4. Συνδέστε τα όργανα, τα μικρόφωνα και τον πρόσθετο εξοπλισμό στις υπόλοιπες υποδοχές της κονσόλας (δείτε το κεφάλαιο 4). 5. Σε περίπτωση που διαθέτετε ένα ενεργό subwoofer (δεν περιλαμβάνεται), συνδέστε το στην υποδοχή SUB OUT. 6. Βεβαιωθείτε ότι οι δύο ρυθμιστές έντασης του MAIN LEVEL CONTROL είναι στραμμένοι τέρμα αριστερά. 7. Με το καλώδιο χαμηλής τάσης συνδέστε την υποδοχή παροχής τάσης της κονσόλας με το δίκτυο παροχής ρεύματος. 8. Ενεργοποιήστε την κονσόλα. 9. Διενεργήστε όλες τις επιθυμητές ρυθμίσεις.!! Προσοχη Θα θέλαμε να σημειώσουμε ότι υψηλά επίπεδα έντασης μπορεί να βλάψουν την ακοή σας. Προσέξτε η ένταση να είναι πάντα λογική. 3. Στοιχεια Χειρισμου αι Συνδεσεις Ο μικτής EPA900 διαθέτει 4 μονοφωνικές, 2 στερεοφωνικές εισόδους και μία πρόσθετη είσοδο AUX. Τα σήματα εισόδου διανέμονται εσωτερικά σε έναν στερεοφωνικό δίαυλο, τα κανάλια του οποίου μπορούν να χρησιμοποιηθούν και ξεχωριστά (mono), π.χ. για εφαρμογές Front of House/κύριο ηχητικό εξοπλισμό και εξοπλισμό σκηνής. Ανάλογα με τις ανάγκες σας μπορείτε δηλαδή να επιλέξετε μια στερεοφωνική ηχητική κάλυψη ή δύο ανεξάρτητες μονοφωνικές. Ένα εσωτερικό εφέ μπορεί να χρησιμοποιηθεί ως εφέ AUX από οποιδήποτε κανάλι. Ο γραφικός ισοσταθμιστής 7 περιοχών χρησιμεύει στην επεξεργασία του στερεοφωνικού διαύλου / των δύο μονοφωνικών. 3.1 Μονοφωνικά Κανάλια (1-4) Τα κανάλια 1-4 προορίζονται για μονοφωνική λειτουργία και χρησιμεύουν στη σύνδεση μικροφώνων ή μονοφωνικών πηγών με στάθμη σήματος γραμμής (Line). Οι συνδέσεις είναι συμμετρικές για να εξασφαλίζεται η μέγιστη αντοχή στις παρεμβολές. Όσο είναι δυνατόν χρησιμοποιείτε συμμετρικές συνδέσεις για να επωφεληθείτε από τα πλεονεκτήματα μιας τέτοιας σύνδεσης Είσοδοι σήματος μικροφώνου/σήματος γραμμής (Line) Εικ. 3.1: Υποδοχές των μονοφωνικών καναλιών MIC Στην υποδοχή MIC μπορείτε να συνδέσετε είτε δυναμικά μικρόφωνα είτε πυκνωτικά μικρόφωνα με βύσμα XLR. LINE IN Στην υποδοχή LINE IN μπορείτε να συνδέσετε όργανα (π.χ. πλήκτρα, ηλεκτρικές κιθάρες) ή λοιπές πηγές στάθμης σήματος γραμμής (Line) (π.χ. CD-Player, εξωτερικούς μίκτες, κάρτα ήχου φορητού υπολογιστή). Η υποδοχή jack 6,3mm δέχεται και συμμετρικές (BAL) και μη συμμετρικές (UNBAL) συνδέσεις. PAD Με το διακόπτη PAD μπορείτε να αποδυναμώσετε τα δυνατά σήματα εισόδου κατά 20 db. Χρησιμοποιήστε αυτή τη λειτουργία σε περίπτωση που είναι αναμμένο το CLIP-LED και δεν είναι δυνατή μια περαιτέρω μείωση της στάθμης με το ρυθμιστή LEVEL. PHANTOM Με το διακόπτη PHANTOM ενεργοποιείτε την τροφοδοσία phantom για όλα τα κανάλια μικροφώνου. Επιλέξτε αυτή την τροφοδοσία για πυκνωτικά μικρόφωνα. 3.2 Στερεοφωνικά Κανάλια (5/6-7/8) Τα κανάλια 5/6-7/8 προορίζονται για στερεοφωνική λειτουργία και χρησιμεύουν στη σύνδεση στερεοφωνικών πηγών με στάθμη σήματος γραμμής (Line) Είσοδοι σήματος γραμμής (Line) Εικ. 3.2: Υποδοχές των στερεοφωνικών καναλιών

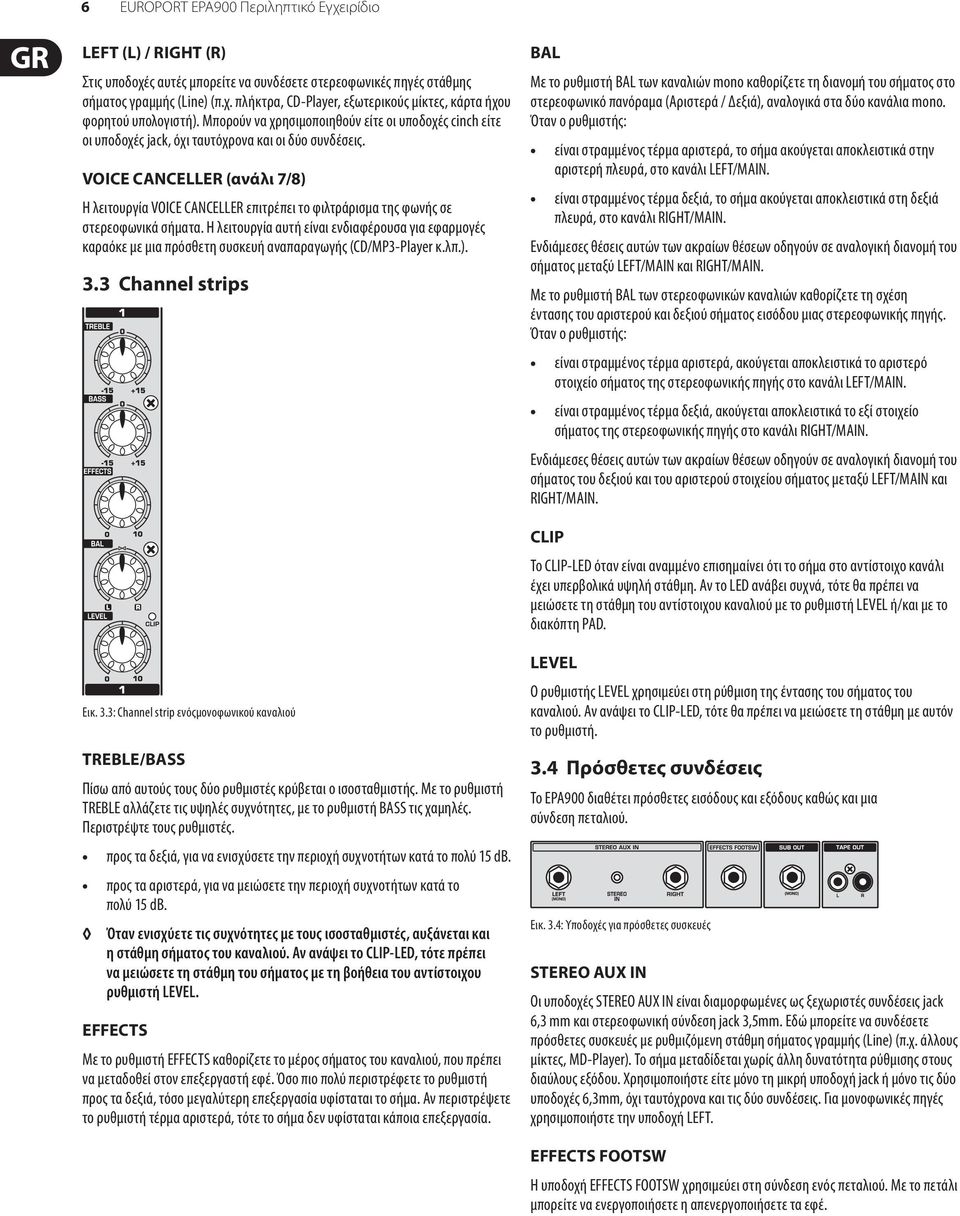

6 6 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο LEFT (L) / RIGHT (R) Στις υποδοχές αυτές μπορείτε να συνδέσετε στερεοφωνικές πηγές στάθμης σήματος γραμμής (Line) (π.χ. πλήκτρα, CD-Player, εξωτερικούς μίκτες, κάρτα ήχου φορητού υπολογιστή). Μπορούν να χρησιμοποιηθούν είτε οι υποδοχές cinch είτε οι υποδοχές jack, όχι ταυτόχρονα και οι δύο συνδέσεις. VOICE CANCELLER (ανάλι 7/8) Η λειτουργία VOICE CANCELLER επιτρέπει το φιλτράρισμα της φωνής σε στερεοφωνικά σήματα. Η λειτουργία αυτή είναι ενδιαφέρουσα για εφαρμογές καραόκε με μια πρόσθετη συσκευή αναπαραγωγής (CD/MP3-Player κ.λπ.). 3.3 Channel strips BAL Με το ρυθμιστή BAL των καναλιών mono καθορίζετε τη διανομή του σήματος στο στερεοφωνικό πανόραμα (Αριστερά / Δεξιά), αναλογικά στα δύο κανάλια mono. Όταν ο ρυθμιστής: είναι στραμμένος τέρμα αριστερά, το σήμα ακούγεται αποκλειστικά στην αριστερή πλευρά, στο κανάλι LEFT/MAIN. είναι στραμμένος τέρμα δεξιά, το σήμα ακούγεται αποκλειστικά στη δεξιά πλευρά, στο κανάλι RIGHT/MAIN. Ενδιάμεσες θέσεις αυτών των ακραίων θέσεων οδηγούν σε αναλογική διανομή του σήματος μεταξύ LEFT/MAIN και RIGHT/MAIN. Με το ρυθμιστή BAL των στερεοφωνικών καναλιών καθορίζετε τη σχέση έντασης του αριστερού και δεξιού σήματος εισόδου μιας στερεοφωνικής πηγής. Όταν ο ρυθμιστής: είναι στραμμένος τέρμα αριστερά, ακούγεται αποκλειστικά το αριστερό στοιχείο σήματος της στερεοφωνικής πηγής στο κανάλι LEFT/MAIN. είναι στραμμένος τέρμα δεξιά, ακούγεται αποκλειστικά το εξί στοιχείο σήματος της στερεοφωνικής πηγής στο κανάλι RIGHT/MAIN. Ενδιάμεσες θέσεις αυτών των ακραίων θέσεων οδηγούν σε αναλογική διανομή του σήματος του δεξιού και του αριστερού στοιχείου σήματος μεταξύ LEFT/MAIN και RIGHT/MAIN. CLIP Το CLIP-LED όταν είναι αναμμένο επισημαίνει ότι το σήμα στο αντίστοιχο κανάλι έχει υπερβολικά υψηλή στάθμη. Αν το LED ανάβει συχνά, τότε θα πρέπει να μειώσετε τη στάθμη του αντίστοιχου καναλιού με το ρυθμιστή LEVEL ή/και με το διακόπτη PAD. Εικ. 3.3: Channel strip ενόςμονοφωνικού καναλιού TREBLE/BASS Πίσω από αυτούς τους δύο ρυθμιστές κρύβεται ο ισοσταθμιστής. Με το ρυθμιστή TREBLE αλλάζετε τις υψηλές συχνότητες, με το ρυθμιστή BASS τις χαμηλές. Περιστρέψτε τους ρυθμιστές. προς τα δεξιά, για να ενισχύσετε την περιοχή συχνοτήτων κατά το πολύ 15 db. προς τα αριστερά, για να μειώσετε την περιοχή συχνοτήτων κατά το πολύ 15 db. Όταν ενισχύετε τις συχνότητες με τους ισοσταθμιστές, αυξάνεται και η στάθμη σήματος του καναλιού. Αν ανάψει το CLIP-LED, τότε πρέπει να μειώσετε τη στάθμη του σήματος με τη βοήθεια του αντίστοιχου ρυθμιστή LEVEL. EFFECTS Με το ρυθμιστή EFFECTS καθορίζετε το μέρος σήματος του καναλιού, που πρέπει να μεταδοθεί στον επεξεργαστή εφέ. Όσο πιο πολύ περιστρέφετε το ρυθμιστή προς τα δεξιά, τόσο μεγαλύτερη επεξεργασία υφίσταται το σήμα. Αν περιστρέψετε το ρυθμιστή τέρμα αριστερά, τότε το σήμα δεν υφίσταται κάποια επεξεργασία. LEVEL Ο ρυθμιστής LEVEL χρησιμεύει στη ρύθμιση της έντασης του σήματος του καναλιού. Αν ανάψει το CLIP-LED, τότε θα πρέπει να μειώσετε τη στάθμη με αυτόν το ρυθμιστή. 3.4 Πρόσθετες συνδέσεις Το EPA900 διαθέτει πρόσθετες εισόδους και εξόδους καθώς και μια σύνδεση πεταλιού. Εικ. 3.4: Υποδοχές για πρόσθετες συσκευές STEREO AUX IN Οι υποδοχές STEREO AUX IN είναι διαμορφωμένες ως ξεχωριστές συνδέσεις jack 6,3 mm και στερεοφωνική σύνδεση jack 3,5mm. Εδώ μπορείτε να συνδέσετε πρόσθετες συσκευές με ρυθμιζόμενη στάθμη σήματος γραμμής (Line) (π.χ. άλλους μίκτες, MD-Player). Το σήμα μεταδίδεται χωρίς άλλη δυνατότητα ρύθμισης στους διαύλους εξόδου. Χρησιμοποιήστε είτε μόνο τη μικρή υποδοχή jack ή μόνο τις δύο υποδοχές 6,3mm, όχι ταυτόχρονα και τις δύο συνδέσεις. Για μονοφωνικές πηγές χρησιμοποιήστε την υποδοχή LEFT. EFFECTS FOOTSW Η υποδοχή EFFECTS FOOTSW χρησιμεύει στη σύνδεση ενός πεταλιού. Με το πετάλι μπορείτε να ενεργοποιήσετε η απενεργοποιήσετε τα εφέ.

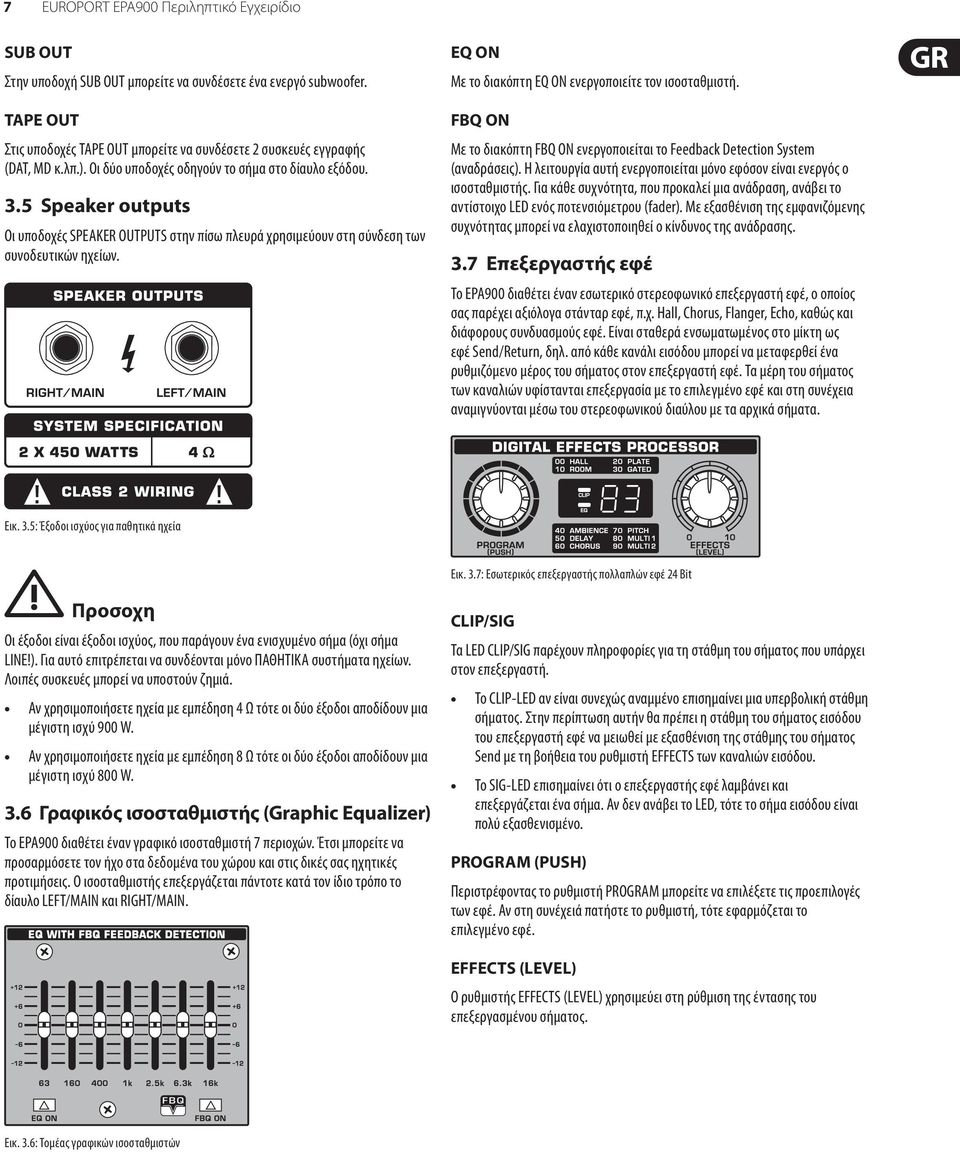

7 7 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο SUB OUT Στην υποδοχή SUB OUT μπορείτε να συνδέσετε ένα ενεργό subwoofer. TAPE OUT Στις υποδοχές TAPE OUT μπορείτε να συνδέσετε 2 συσκευές εγγραφής (DAT, MD κ.λπ.). Οι δύο υποδοχές οδηγούν το σήμα στο δίαυλο εξόδου. 3.5 Speaker outputs Οι υποδοχές SPEAKER OUTPUTS στην πίσω πλευρά χρησιμεύουν στη σύνδεση των συνοδευτικών ηχείων. EQ ON Με το διακόπτη EQ ON ενεργοποιείτε τον ισοσταθμιστή. FBQ ON Με το διακόπτη FBQ ON ενεργοποιείται το Feedback Detection System (αναδράσεις). Η λειτουργία αυτή ενεργοποιείται μόνο εφόσον είναι ενεργός ο ισοσταθμιστής. Για κάθε συχνότητα, που προκαλεί μια ανάδραση, ανάβει το αντίστοιχο LED ενός ποτενσιόμετρου (fader). Με εξασθένιση της εμφανιζόμενης συχνότητας μπορεί να ελαχιστοποιηθεί ο κίνδυνος της ανάδρασης. 3.7 Επεξεργαστής εφέ Το EPA900 διαθέτει έναν εσωτερικό στερεοφωνικό επεξεργαστή εφέ, ο οποίος σας παρέχει αξιόλογα στάνταρ εφέ, π.χ. Hall, Chorus, Flanger, Echo, καθώς και διάφορους συνδυασμούς εφέ. Είναι σταθερά ενσωματωμένος στο μίκτη ως εφέ Send/Return, δηλ. από κάθε κανάλι εισόδου μπορεί να μεταφερθεί ένα ρυθμιζόμενο μέρος του σήματος στον επεξεργαστή εφέ. Τα μέρη του σήματος των καναλιών υφίστανται επεξεργασία με το επιλεγμένο εφέ και στη συνέχεια αναμιγνύονται μέσω του στερεοφωνικού διαύλου με τα αρχικά σήματα. Εικ. 3.5: Έξοδοι ισχύος για παθητικά ηχεία!! Προσοχη Οι έξοδοι είναι έξοδοι ισχύος, που παράγουν ένα ενισχυμένο σήμα (όχι σήμα LINE!). Για αυτό επιτρέπεται να συνδέονται μόνο ΠΑΘΗΤΙΚΑ συστήματα ηχείων. Λοιπές συσκευές μπορεί να υποστούν ζημιά. Αν χρησιμοποιήσετε ηχεία με εμπέδηση 4 Ω τότε οι δύο έξοδοι αποδίδουν μια μέγιστη ισχύ 900 W. Αν χρησιμοποιήσετε ηχεία με εμπέδηση 8 Ω τότε οι δύο έξοδοι αποδίδουν μια μέγιστη ισχύ 800 W. 3.6 Γραφικός ισοσταθμιστής (Graphic Equalizer) To EPA900 διαθέτει έναν γραφικό ισοσταθμιστή 7 περιοχών. Έτσι μπορείτε να προσαρμόσετε τον ήχο στα δεδομένα του χώρου και στις δικές σας ηχητικές προτιμήσεις. Ο ισοσταθμιστής επεξεργάζεται πάντοτε κατά τον ίδιο τρόπο το δίαυλο LEFT/MAIN και RIGHT/MAIN. Εικ. 3.7: Εσωτερικός επεξεργαστής πολλαπλών εφέ 24 Bit CLIP/SIG Τα LED CLIP/SIG παρέχουν πληροφορίες για τη στάθμη του σήματος που υπάρχει στον επεξεργαστή. Το CLIP-LED αν είναι συνεχώς αναμμένο επισημαίνει μια υπερβολική στάθμη σήματος. Στην περίπτωση αυτήν θα πρέπει η στάθμη του σήματος εισόδου του επεξεργαστή εφέ να μειωθεί με εξασθένιση της στάθμης του σήματος Send με τη βοήθεια του ρυθμιστή EFFECTS των καναλιών εισόδου. Το SIG-LED επισημαίνει ότι ο επεξεργαστής εφέ λαμβάνει και επεξεργάζεται ένα σήμα. Αν δεν ανάβει το LED, τότε το σήμα εισόδου είναι πολύ εξασθενισμένο. PROGRAM (PUSH) Περιστρέφοντας το ρυθμιστή PROGRAM μπορείτε να επιλέξετε τις προεπιλογές των εφέ. Αν στη συνέχειά πατήστε το ρυθμιστή, τότε εφαρμόζεται το επιλεγμένο εφέ. EFFECTS (LEVEL) Ο ρυθμιστής EFFECTS (LEVEL) χρησιμεύει στη ρύθμιση της έντασης του επεξεργασμένου σήματος. Εικ. 3.6: Τομέας γραφικών ισοσταθμιστών

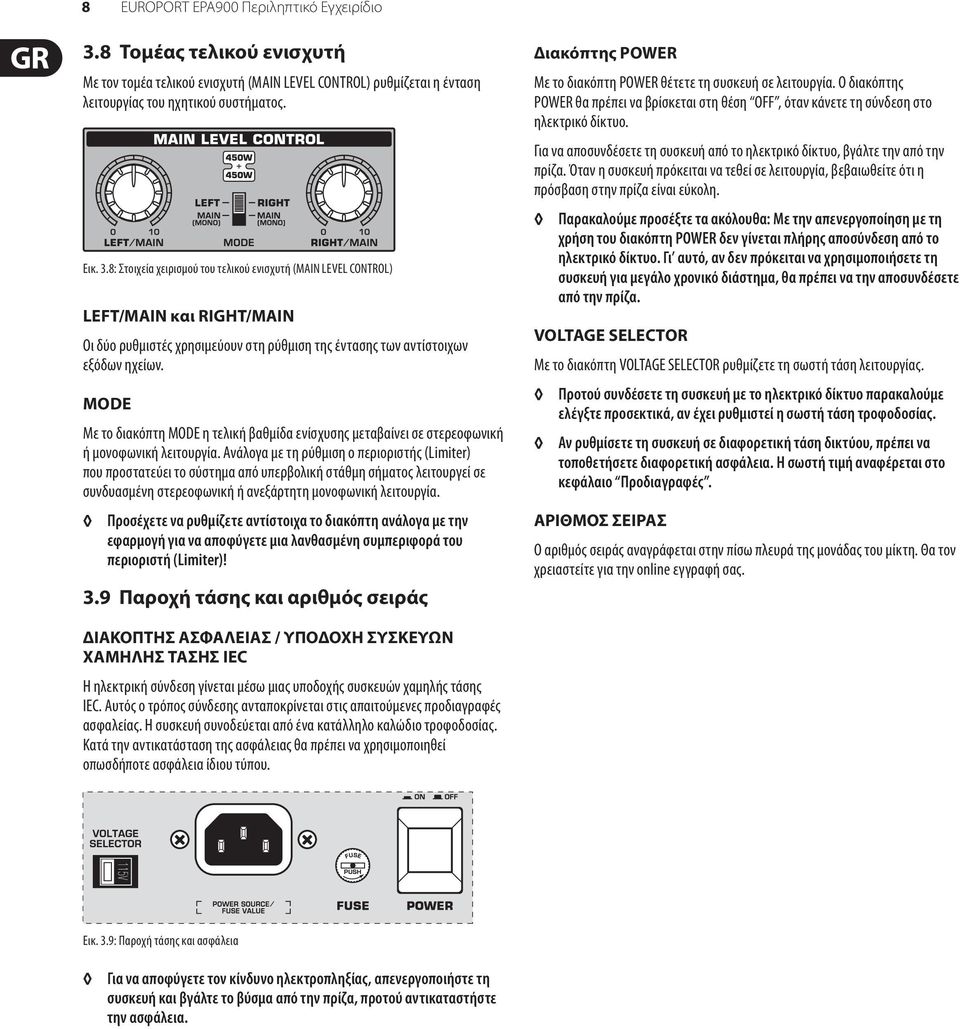

8 8 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο 3.8 Τομέας τελικού ενισχυτή Με τον τομέα τελικού ενισχυτή (MAIN LEVEL CONTROL) ρυθμίζεται η ένταση λειτουργίας του ηχητικού συστήματος. Εικ. 3.8: Στοιχεία χειρισμού του τελικού ενισχυτή (MAIN LEVEL CONTROL) LEFT/MAIN και RIGHT/MAIN Οι δύο ρυθμιστές χρησιμεύουν στη ρύθμιση της έντασης των αντίστοιχων εξόδων ηχείων. MODE Με το διακόπτη MODE η τελική βαθμίδα ενίσχυσης μεταβαίνει σε στερεοφωνική ή μονοφωνική λειτουργία. Ανάλογα με τη ρύθμιση ο περιοριστής (Limiter) που προστατεύει το σύστημα από υπερβολική στάθμη σήματος λειτουργεί σε συνδυασμένη στερεοφωνική ή ανεξάρτητη μονοφωνική λειτουργία. Προσέχετε να ρυθμίζετε αντίστοιχα το διακόπτη ανάλογα με την εφαρμογή για να αποφύγετε μια λανθασμένη συμπεριφορά του περιοριστή (Limiter)! 3.9 Παροχή τάσης και αριθμός σειράς Διακόπτης POWER Με το διακόπτη POWER θέτετε τη συσκευή σε λειτουργία. Ο διακόπτης POWER θα πρέπει να βρίσκεται στη θέση OFF, όταν κάνετε τη σύνδεση στο ηλεκτρικό δίκτυο. Για να αποσυνδέσετε τη συσκευή από το ηλεκτρικό δίκτυο, βγάλτε την από την πρίζα. Όταν η συσκευή πρόκειται να τεθεί σε λειτουργία, βεβαιωθείτε ότι η πρόσβαση στην πρίζα είναι εύκολη. Παρακαλούμε προσέξτε τα ακόλουθα: Με την απενεργοποίηση με τη χρήση του διακόπτη POWER δεν γίνεται πλήρης αποσύνδεση από το ηλεκτρικό δίκτυο. Γι αυτό, αν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα, θα πρέπει να την αποσυνδέσετε από την πρίζα. VOLTAGE SELECTOR Με το διακόπτη VOLTAGE SELECTOR ρυθμίζετε τη σωστή τάση λειτουργίας. Προτού συνδέσετε τη συσκευή με το ηλεκτρικό δίκτυο παρακαλούμε ελέγξτε προσεκτικά, αν έχει ρυθμιστεί η σωστή τάση τροφοδοσίας. Αν ρυθμίσετε τη συσκευή σε διαφορετική τάση δικτύου, πρέπει να τοποθετήσετε διαφορετική ασφάλεια. Η σωστή τιμή αναφέρεται στο κεφάλαιο Προδιαγραφές. ΑΡΙΘΜΟΣ ΣΕΙΡΑΣ Ο αριθμός σειράς αναγράφεται στην πίσω πλευρά της μονάδας του μίκτη. Θα τον χρειαστείτε για την online εγγραφή σας. ΔΙΑΚΟΠΤΗΣ ΑΣΦΑΛΕΙΑΣ / ΥΠΟΔΟΧΗ ΣΥΣΚΕΥΩΝ ΧΑΜΗΛΗΣ ΤΑΣΗΣ IEC Η ηλεκτρική σύνδεση γίνεται μέσω μιας υποδοχής συσκευών χαμηλής τάσης IEC. Αυτός ο τρόπος σύνδεσης ανταποκρίνεται στις απαιτούμενες προδιαγραφές ασφαλείας. Η συσκευή συνοδεύεται από ένα κατάλληλο καλώδιο τροφοδοσίας. Κατά την αντικατάσταση της ασφάλειας θα πρέπει να χρησιμοποιηθεί οπωσδήποτε ασφάλεια ίδιου τύπου. Εικ. 3.9: Παροχή τάσης και ασφάλεια Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, απενεργοποιήστε τη συσκευή και βγάλτε το βύσμα από την πρίζα, προτού αντικαταστήστε την ασφάλεια.

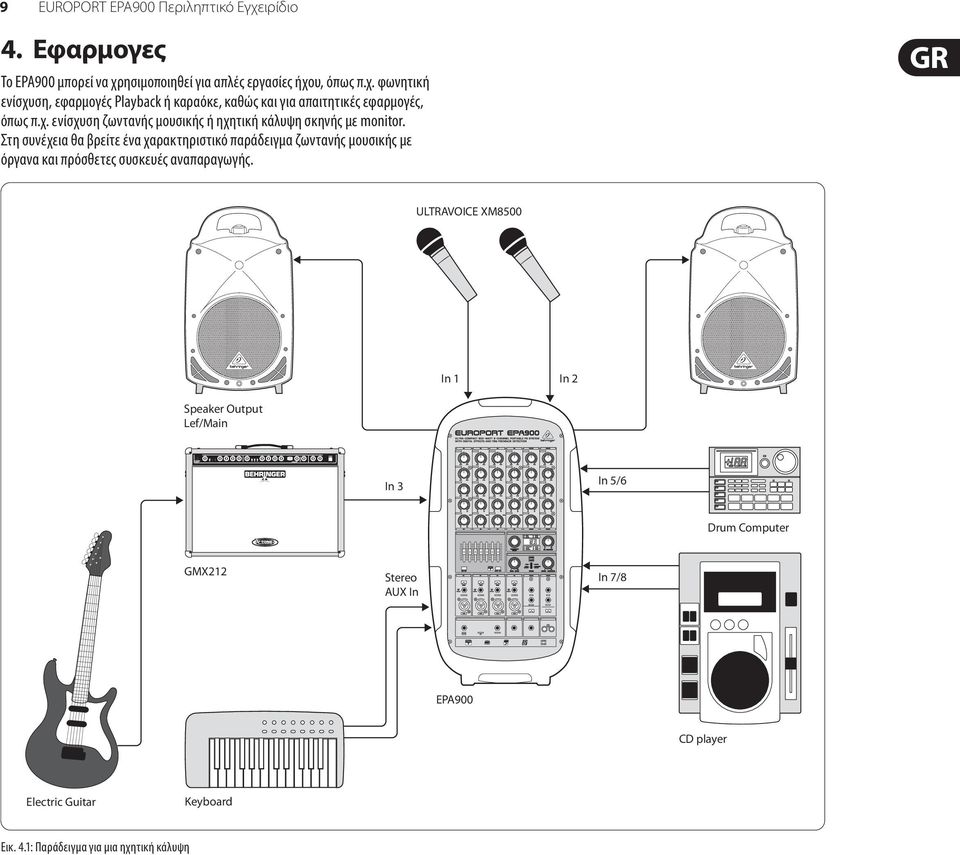

9 9 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο 4. Εφαρμογες Το EPA900 μπορεί να χρησιμοποιηθεί για απλές εργασίες ήχου, όπως π.χ. φωνητική ενίσχυση, εφαρμογές Playback ή καραόκε, καθώς και για απαιτητικές εφαρμογές, όπως π.χ. ενίσχυση ζωντανής μουσικής ή ηχητική κάλυψη σκηνής με monitor. Στη συνέχεια θα βρείτε ένα χαρακτηριστικό παράδειγμα ζωντανής μουσικής με όργανα και πρόσθετες συσκευές αναπαραγωγής. ULTRAVOICE XM8500 Speaker Output Lef/Main In 1 In 2 In 3 In 5/6 Drum Computer GMX212 Stereo AUX In In 7/8 EPA900 CD player Electric Guitar Keyboard Εικ. 4.1: Παράδειγμα για μια ηχητική κάλυψη

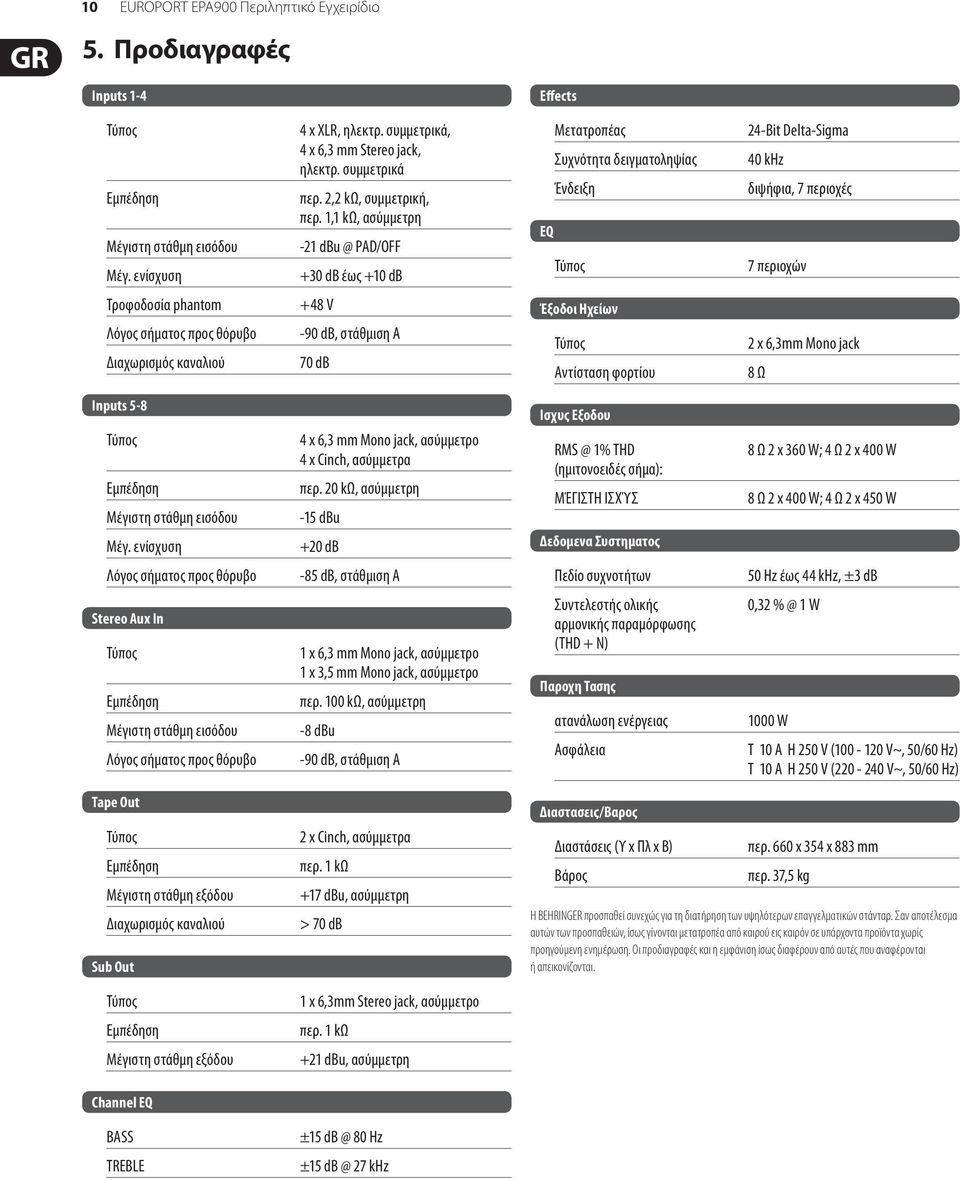

10 10 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο 5. Προδιαγραφές Inputs 1-4 Effects Εμπέδηση Μέγιστη στάθμη εισόδου Μέγ. ενίσχυση 4 x XLR, ηλεκτρ. συμμετρικά, 4 x 6,3 mm Stereo jack, ηλεκτρ. συμμετρικά περ. 2,2 kω, συμμετρική, περ. 1,1 kω, ασύμμετρη -21 PAD/OFF +30 db έως +10 db EQ Μετατροπέας Συχνότητα δειγματοληψίας Ένδειξη 24-Bit Delta-Sigma 40 khz διψήφια, 7 περιοχές 7 περιοχών Τροφοδοσία phantom Λόγος σήματος προς θόρυβο Διαχωρισμός καναλιού +48 V -90 db, στάθμιση Α 70 db Έξοδοι Ηχείων Αντίσταση φορτίου 2 x 6,3mm Mono jack 8 Ω Inputs 5-8 Εμπέδηση Μέγιστη στάθμη εισόδου Μέγ. ενίσχυση 4 x 6,3 mm Mono jack, ασύμμετρο 4 x Cinch, ασύμμετρα περ. 20 kω, ασύμμετρη -15 dbu +20 db Ισχυς Εξοδου 1% THD (ημιτονοειδές σήμα): ΜΈΓΙΣΤΗ ΙΣΧΎΣ Δεδομενα Συστηματος 8 Ω 2 x 360 W; 4 Ω 2 x 400 W 8 Ω 2 x 400 W; 4 Ω 2 x 450 W Λόγος σήματος προς θόρυβο -85 db, στάθμιση Α Πεδίο συχνοτήτων 50 Hz έως 44 khz, ±3 db Stereo Aux In Εμπέδηση Μέγιστη στάθμη εισόδου Λόγος σήματος προς θόρυβο 1 x 6,3 mm Mono jack, ασύμμετρο 1 x 3,5 mm Mono jack, ασύμμετρο περ. 100 kω, ασύμμετρη -8 dbu -90 db, στάθμιση Α Συντελεστής ολικής αρμονικής παραμόρφωσης (THD + N) Παροχη Τασης ατανάλωση ενέργειας Ασφάλεια 0,32 1 W 1000 W T 10 A H 250 V ( V~, 50/60 Hz) T 10 A H 250 V ( V~, 50/60 Hz) Tape Out Εμπέδηση Μέγιστη στάθμη εξόδου Διαχωρισμός καναλιού Sub Out Εμπέδηση Μέγιστη στάθμη εξόδου 2 x Cinch, ασύμμετρα περ. 1 kω +17 dbu, ασύμμετρη > 70 db 1 x 6,3mm Stereo jack, ασύμμετρο περ. 1 kω +21 dbu, ασύμμετρη Διαστασεις/Βαρος Διαστάσεις (Υ x Πλ x Β) Βάρος περ. 660 x 354 x 883 mm περ. 37,5 kg Η BEHRINGER προσπαθεί συνεχώς για τη διατήρηση των υψηλότερων επαγγελματικών στάνταρ. Σαν αποτέλεσμα αυτών των προσπαθειών, ίσως γίνονται μετατροπέα από καιρού εις καιρόν σε υπάρχοντα προϊόντα χωρίς προηγούμενη ενημέρωση. Οι προδιαγραφές και η εμφάνιση ίσως διαφέρουν από αυτές που αναφέρονται ή απεικονίζονται. Channel EQ BASS TREBLE ±15 80 Hz ±15 27 khz

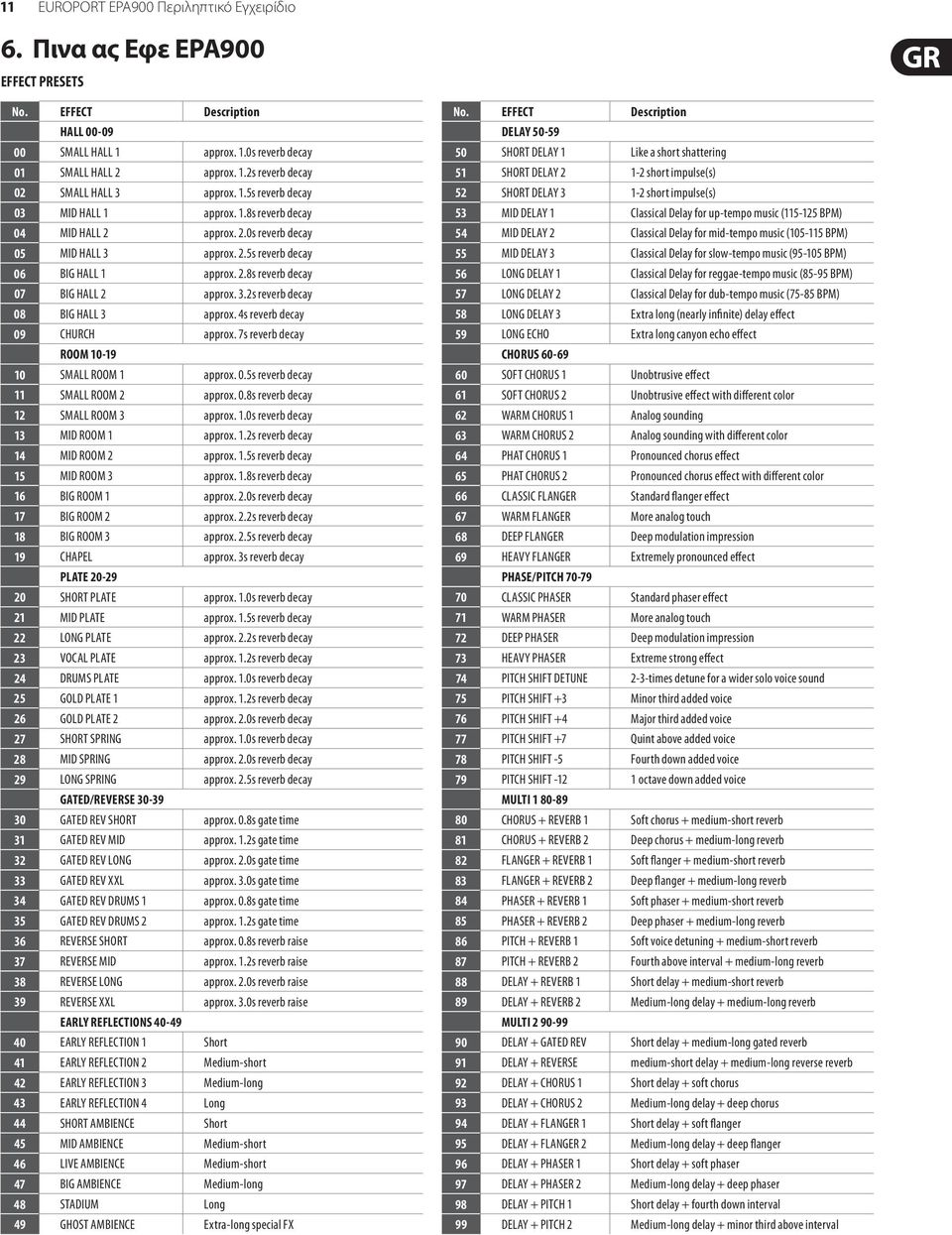

11 11 EUROPORT EPA900 Περιληπτικό Εγχειρίδιο 6. Πινα ας Εφε EPA900 EFFECT PRESETS No. EFFECT Description No. EFFECT Description HALL DELAY SMALL HALL 1 approx. 1.0s reverb decay 50 SHORT DELAY 1 Like a short shattering 01 SMALL HALL 2 approx. 1.2s reverb decay 51 SHORT DELAY short impulse(s) 02 SMALL HALL 3 approx. 1.5s reverb decay 52 SHORT DELAY short impulse(s) 03 MID HALL 1 approx. 1.8s reverb decay 53 MID DELAY 1 Classical Delay for up-tempo music ( BPM) 04 MID HALL 2 approx. 2.0s reverb decay 54 MID DELAY 2 Classical Delay for mid-tempo music ( BPM) 05 MID HALL 3 approx. 2.5s reverb decay 55 MID DELAY 3 Classical Delay for slow-tempo music ( BPM) 06 BIG HALL 1 approx. 2.8s reverb decay 56 LONG DELAY 1 Classical Delay for reggae-tempo music (85-95 BPM) 07 BIG HALL 2 approx. 3.2s reverb decay 57 LONG DELAY 2 Classical Delay for dub-tempo music (75-85 BPM) 08 BIG HALL 3 approx. 4s reverb decay 58 LONG DELAY 3 Extra long (nearly infinite) delay effect 09 CHURCH approx. 7s reverb decay 59 LONG ECHO Extra long canyon echo effect ROOM CHORUS SMALL ROOM 1 approx. 0.5s reverb decay 60 SOFT CHORUS 1 Unobtrusive effect 11 SMALL ROOM 2 approx. 0.8s reverb decay 61 SOFT CHORUS 2 Unobtrusive effect with different color 12 SMALL ROOM 3 approx. 1.0s reverb decay 62 WARM CHORUS 1 Analog sounding 13 MID ROOM 1 approx. 1.2s reverb decay 63 WARM CHORUS 2 Analog sounding with different color 14 MID ROOM 2 approx. 1.5s reverb decay 64 PHAT CHORUS 1 Pronounced chorus effect 15 MID ROOM 3 approx. 1.8s reverb decay 65 PHAT CHORUS 2 Pronounced chorus effect with different color 16 BIG ROOM 1 approx. 2.0s reverb decay 66 CLASSIC FLANGER Standard flanger effect 17 BIG ROOM 2 approx. 2.2s reverb decay 67 WARM FLANGER More analog touch 18 BIG ROOM 3 approx. 2.5s reverb decay 68 DEEP FLANGER Deep modulation impression 19 CHAPEL approx. 3s reverb decay 69 HEAVY FLANGER Extremely pronounced effect PLATE PHASE/PITCH SHORT PLATE approx. 1.0s reverb decay 70 CLASSIC PHASER Standard phaser effect 21 MID PLATE approx. 1.5s reverb decay 71 WARM PHASER More analog touch 22 LONG PLATE approx. 2.2s reverb decay 72 DEEP PHASER Deep modulation impression 23 VOCAL PLATE approx. 1.2s reverb decay 73 HEAVY PHASER Extreme strong effect 24 DRUMS PLATE approx. 1.0s reverb decay 74 PITCH SHIFT DETUNE 2-3-times detune for a wider solo voice sound 25 GOLD PLATE 1 approx. 1.2s reverb decay 75 PITCH SHIFT +3 Minor third added voice 26 GOLD PLATE 2 approx. 2.0s reverb decay 76 PITCH SHIFT +4 Major third added voice 27 SHORT SPRING approx. 1.0s reverb decay 77 PITCH SHIFT +7 Quint above added voice 28 MID SPRING approx. 2.0s reverb decay 78 PITCH SHIFT -5 Fourth down added voice 29 LONG SPRING approx. 2.5s reverb decay 79 PITCH SHIFT octave down added voice GATED/REVERSE MULTI GATED REV SHORT approx. 0.8s gate time 80 CHORUS + REVERB 1 Soft chorus + medium-short reverb 31 GATED REV MID approx. 1.2s gate time 81 CHORUS + REVERB 2 Deep chorus + medium-long reverb 32 GATED REV LONG approx. 2.0s gate time 82 FLANGER + REVERB 1 Soft flanger + medium-short reverb 33 GATED REV XXL approx. 3.0s gate time 83 FLANGER + REVERB 2 Deep flanger + medium-long reverb 34 GATED REV DRUMS 1 approx. 0.8s gate time 84 PHASER + REVERB 1 Soft phaser + medium-short reverb 35 GATED REV DRUMS 2 approx. 1.2s gate time 85 PHASER + REVERB 2 Deep phaser + medium-long reverb 36 REVERSE SHORT approx. 0.8s reverb raise 86 PITCH + REVERB 1 Soft voice detuning + medium-short reverb 37 REVERSE MID approx. 1.2s reverb raise 87 PITCH + REVERB 2 Fourth above interval + medium-long reverb 38 REVERSE LONG approx. 2.0s reverb raise 88 DELAY + REVERB 1 Short delay + medium-short reverb 39 REVERSE XXL approx. 3.0s reverb raise 89 DELAY + REVERB 2 Medium-long delay + medium-long reverb EARLY REFLECTIONS MULTI EARLY REFLECTION 1 Short 90 DELAY + GATED REV Short delay + medium-long gated reverb 41 EARLY REFLECTION 2 Medium-short 91 DELAY + REVERSE medium-short delay + medium-long reverse reverb 42 EARLY REFLECTION 3 Medium-long 92 DELAY + CHORUS 1 Short delay + soft chorus 43 EARLY REFLECTION 4 Long 93 DELAY + CHORUS 2 Medium-long delay + deep chorus 44 SHORT AMBIENCE Short 94 DELAY + FLANGER 1 Short delay + soft flanger 45 MID AMBIENCE Medium-short 95 DELAY + FLANGER 2 Medium-long delay + deep flanger 46 LIVE AMBIENCE Medium-short 96 DELAY + PHASER 1 Short delay + soft phaser 47 BIG AMBIENCE Medium-long 97 DELAY + PHASER 2 Medium-long delay + deep phaser 48 STADIUM Long 98 DELAY + PITCH 1 Short delay + fourth down interval 49 GHOST AMBIENCE Extra-long special FX 99 DELAY + PITCH 2 Medium-long delay + minor third above interval
