1 aquabio.gr Αντώνης Χουρδάκης & ΣΙΑ Ε.Ε. Διδώς Σωτηρίου 15, Ηράκλειο, τηλ.: (+30) κιν.: (+30) fax: (+30) P U L S A R ΣΤΑΤΙΚΟΣ ΔΙΑΧΥΤΗΣ ΑΕΡΑ ΠΟΛΥ ΛΕΠΤΩΝ ΦΥΣΑΛΙΔΩΝ ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

2 Ο διαχύτης αέρα PULSAR Ο PULSAR συνδυάζει υψηλές αποδόσεις σε εκμετάλλευση αέρα με μεγάλες παροχές ανακύκλωσης λυμάτων, χωρίς να παρουσιάζει προβλήματα εμφράξεων και ασταθούς λειτουργίας. Είναι κατασκευασμένος από όμοια πλαστικά στοιχεία τα οποία περιέχουν ειδικά μελετημένα διαφράγματα και συνδέονται μεταξύ τους σταθερά με τη βοήθεια κεντρικού άξονα πάνω σε μεταλλική βάση από ανοξείδωτο χάλυβα (τύπος base) ή συνδέονται απευθείας, στον αναρτώμενο τύπο (hung), με την ανοξείδωτη σωλήνα παροχής αέρα. Ο τύπος base εγκαθίσταται στον πυθμένα της δεξαμενής αερισμού και μπορούν να τροφοδοτούνται περισσότεροι διαχύτες PULSAR με την ίδια γραμμή παροχής αέρα. Ο τύπος hung τοποθετείται με ανάρτηση από την οροφή της δεξαμενής και η τοποθέτησή του μπορεί να γίνει με γεμάτη τη δεξαμενή αερισμού. Τα ακίνητα διαφράγματα τα οποία περιέχονται στα πλαστικά στοιχεία του PULSAR διασπούν τις μεγάλες φυσαλίδες του αέρα σε εκατομμύρια μικρότερες, ενώ ταυτόχρονα, λόγω του σχήματος και της σχετικής τους θέσης αυξάνεται ο χρόνος επαφής του αέρα με το υγρό, έτσι ώστε τελικά να επιτυγχάνεται πολύ μεγάλη απόδοση σε μάζα οξυγόνου ανά ισχύ (kg O 2 / kwhr). level Εικόνα 1: Οι τύποι PULSAR base και PULSAR hung 2

3 Οδηγίες τοποθέτησης τύπος base Η στήριξη στον πυθμένα της δεξαμενής του τύπου base γίνεται με ανοξείδωτα στριφόνια και δίνει τη δυνατότητα για τροφοδοσία πολλών διαχυτών από την ίδια γραμμή παροχής αέρα. Ο μέγιστος αριθμός τοποθετούμενων εν σειρά διαχυτών που τροφοδοτούνται από την ίδια γραμμή παροχής αέρα είναι 9. Η σωλήνα παροχής του αέρα συνιστάται να είναι PVC 10 atm είτε PE 6 atm. Για την τοποθέτηση μέχρι και 4 διαχυτών εν σειρά, η σωλήνα παροχής αέρα πρέπει να είναι διαμέτρου Φ63. Για την τοποθέτηση μέχρι και 7 διαχυτών εν σειρά, η σωλήνα παροχής αέρα πρέπει να είναι διαμέτρου Φ75. Για την τοποθέτηση, τέλος, μέχρι και 9 διαχυτών εν σειρά, η σωλήνα παροχής αέρα συνιστάται να είναι διαμέτρου Φ90. Οι τρύπες παροχής αέρα που ανοίγονται είναι διαμέτρου Φ16 σε όλες τις περιπτώσεις. Διαδικασία τοποθέτησης 1. Οι διαχύτες τοποθετούνται στον πυθμένα σε ευθείες γραμμές και στερεώνονται με τα ανοξείδωτα στριφόνια Μ Τοποθετείται η γραμμή παροχής του αέρα πάνω στα οριζόντια μεταλλικά τμήματα της βάσης και στερεώνεται με τα ανοξείδωτα κολλάρα τύπου Ω και τις ανοξείδωτες βίδες Μ8 25, τοποθετώντας διπλά παξιμάδια Μ8. Οι βίδες Μ8 25 τοποθετούνται με κατεύθυνση προς τα πάνω έτσι ώστε τα παξιμάδια Μ8 να είναι τοποθετημένα από τη μεριά του Ω. 3. Η απόσταση μεταξύ δύο διαδοχικών διαχυτών πρέπει να είναι μικρότερη από 1.80m (κέντρο με κέντρο). Σε αντίθετη περίπτωση είναι απαραίτητη η τοποθέτηση ενδιάμεσων στηριγμάτων στη σωλήνα παροχής του αέρα, τα οποία μπορούν να προμηθεύονται μαζί με τους διαχύτες. 4. Μετά την τοποθέτηση της γραμμής παροχής αέρα, ανοίγονται οι τρύπες παροχής αέρα στο διαχύτη, στις διαμέτρους που αναφέρονται παραπάνω. Οι τρύπες ανοίγονται στη σωλήνα τροφοδοσίας με τη βοήθεια μικρού σε μήκος ηλεκτρικού δράπανου και μικρής σε μήκος λάμας, αμέσως μετά το ανοξείδωτο κολλάρο στήριξης της σωλήνας (Ω) και ανοίγονται από την κάτω μεριά της σωλήνας. Είναι σοβαρό λάθος το άνοιγμα της τρύπας από την πάνω μεριά. Επίσης από τα 4 δυνατά σημεία που μπορούν να ανοιχτούν οι τρύπες τροφοδοσίας, μόνο τα δύο είναι αυτά που αντιστοιχούν στα δύο πρώτα πτερύγια και στα οποία πρέπει τελικά να ανοίγονται. Τα άλλα δύο κατευθύνουν τον αέρα στο κενό. ΠΡΟΣΟΧΗ! 1. Τα ανοξείδωτα πτερύγια διασποράς των διαχυτών PULSAR base βρίσκονται τοποθετημένα στο εσωτερικό της κεφαλής κάθε διαχύτη με σκοπό να μην προκαλούν ατυχήματα κατά τη μεταφορά και τοποθέτησή του. Μετά την οριστική τοποθέτηση του διαχύτη στον πυθμένα της δεξαμενής, την τοποθέτηση της σωλήνας τροφοδοσίας αέρα και την διάνοιξη των τρυπών στο κάτω τμήμα της σωλήνας, ξεβιδώνουμε το παξιμάδι στην κεφαλή του διαχύτη, απελευθερώνουμε τα πτερύγια, 3

4 τα αναστρέφουμε και τα τοποθετούμε πλέον στην κανονική τους θέση. Τέλος, βιδώνουμε και σφίγγουμε δυνατά το παξιμάδι ασφαλείας που τα συγκρατεί. 2. Όταν σταθεροποιείται ο κάθε διαχύτης PULSAR base στον πυθμένα της δεξαμενής με τα τέσσερα στριφόνια στήριξης, προσέχουμε αυτός να είναι τοποθετημένος σε απολύτως κατακόρυφη θέση και στο ίδιο οριζόντιο επίπεδο σε σχέση με τους υ- πολοίπους. Εάν η δεξαμενή στη συγκεκριμένη θέση παρουσιάζει κλίσεις, οι παραπάνω συνθήκες πρέπει να επιτευχθούν είτε με επέμβαση στον πυθμένα, είτε με προσθήκη και ανοξείδωτη ηλεκτροσυγκόλληση ανοξείδωτων προεκτάσεων στη βάση του. 3. Η σωλήνα τροφοδοσίας του αέρα που διέρχεται από τις βάσεις των διαχυτών PULSAR base πρέπει να μην τερματίζει και να μην ταπώνεται εντός της δεξαμενής αερισμού, αλλά να συνεχίζεται κατακόρυφα και να εξέρχεται της στάθμης υγρού περίπου μισό μέτρο. Στην έξοδό της, τέλος, τοποθετείται γωνία και βάνα καθαρισμού σύμφωνα με τα παρακάτω σχέδια. Αυτό δίνει τη δυνατότητα πολύ εύκολου καθαρισμού της σωλήνας τροφοδοσίας του αέρα, ειδικά σε εγκαταστάσεις διακοπτόμενης λειτουργίας, είτε σε εγκαταστάσεις που είναι πιθανό να βρεθούν ε- κτός λειτουργίας για μεγάλα χρονικά διαστήματα. 4

5 Οδηγίες τοποθέτησης τύπος hung Ο διαχύτης τοποθετείται με ανάρτηση από την οροφή της δεξαμενής αερισμού. Ο κάθε διαχύτης συνδέεται με την κεντρική σωλήνα παροχής αέρα με ανοξείδωτη σωλήνα διαμέτρου 1 (33,7mm 3mm πάχος). Συνιστάται η κεντρική γραμμή παροχής του αέρα να βρίσκεται εκτός της δεξαμενής και η σύνδεση του κάθε διαχύτη να περιλαμβάνει βάνα ρύθμισης της παροχής του αέρα γωνιά και ρακόρ για εύκολη αποσύνδεσή του. Διαδικασία τοποθέτησης 1. Καθορίζεται το απαραίτητο μήκος της σωλήνας τροφοδοσίας έτσι ώστε μετά την τοποθέτηση το κατώτερο σημείο του διαχύτη να απέχει περίπου 10 cm από τον πυθμένα της δεξαμενής. 2. Η ανοξείδωτη μούφα-φλάντζα που συνοδεύει τον διαχύτη τοποθετείται στο ένα άκρο της σωλήνας τροφοδοσίας και ηλεκτροσυγκολλείται περιμετρικά. Στο άλλο άκρο της σωλήνας τοποθετείται ρακόρ με ηλεκτροσυγκόλληση είτε με σπείρωμα. 3. Ο διαχύτης συνδέεται στη σωλήνα τροφοδοσίας αέρα συνδέοντας τη φλάντζα που βρίσκεται στην κεφαλή του με την φλάντζα που τοποθετήθηκε στη σωλήνα, με τις αντίστοιχες ανοξείδωτες βίδες και τα παξιμάδια ασφαλείας. 4. Η σωλήνα, τέλος, παροχής αέρα, μαζί με το διαχύτη, συνδέεται στην κεντρική γραμμή παροχής του αέρα. Παρατηρήσεις 1. Οι διαχύτες αέρα PULSAR κατασκευάζονται σε βασικά μεγέθη των 8 πλαστικών στοιχείων. Για μεγαλύτερες αποδόσεις σε kg O 2 / διαχύτη, κατασκευάζονται διαχύτες αέρα PULSAR κατόπιν παραγγελίας: μέχρι 10 πλαστικών στοιχείων για τον τύπο base, μέχρι 12 πλαστικών στοιχείων για τον τύπο hung. 2. Το μέγιστο βάθος που μπορεί να τοποθετηθεί διαχύτης τύπου hung, χωρίς ενδιάμεση στήριξη στη σωλήνα τροφοδοσίας του αέρα, είναι 6 m. 5

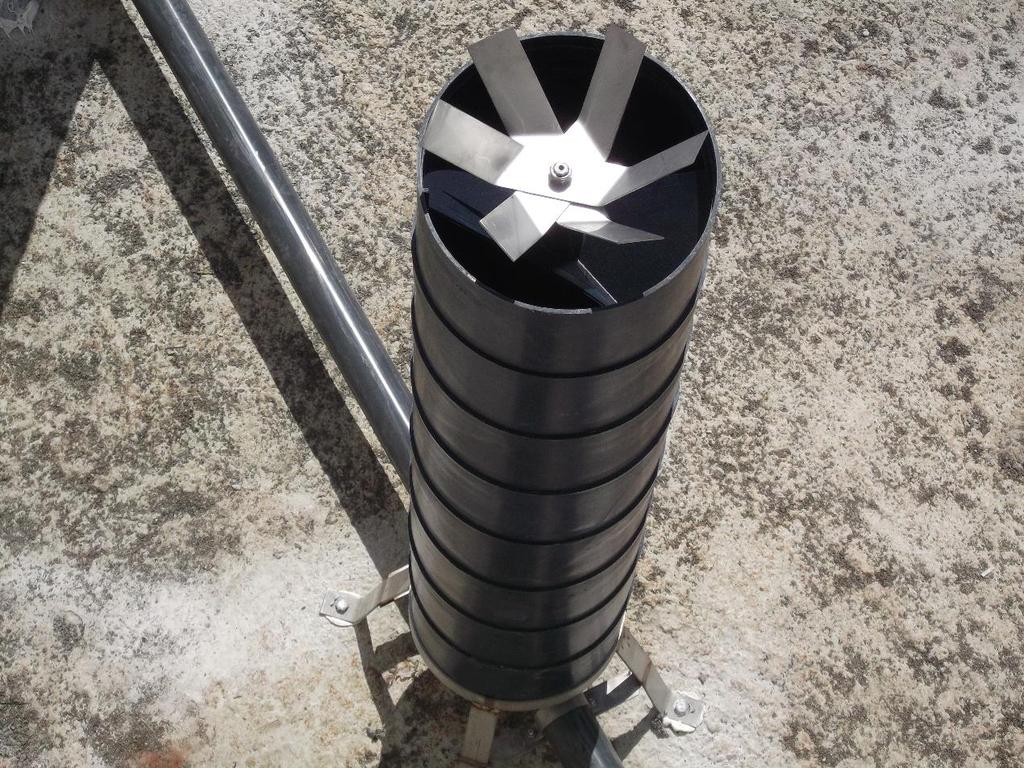

6 Εικόνα 2: Διαχύτης αέρα PULSAR base με πτερύγια εκτροπής Εικόνα 3: Γραμμές τροφοδοσίας αέρα διαχυτών PULSAR base 6

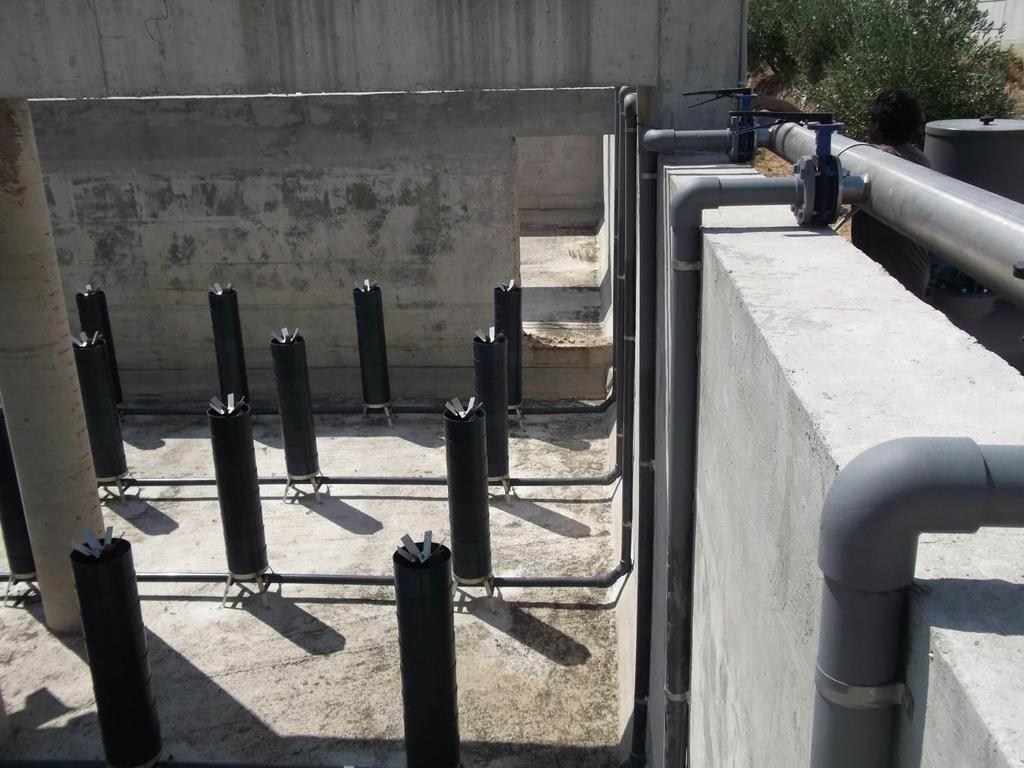

7 Εικόνα 4: Γραμμές τροφοδοσίας αέρα διαχυτών PULSAR base και βάνες καθαρισμού 7

8 8

9 9
