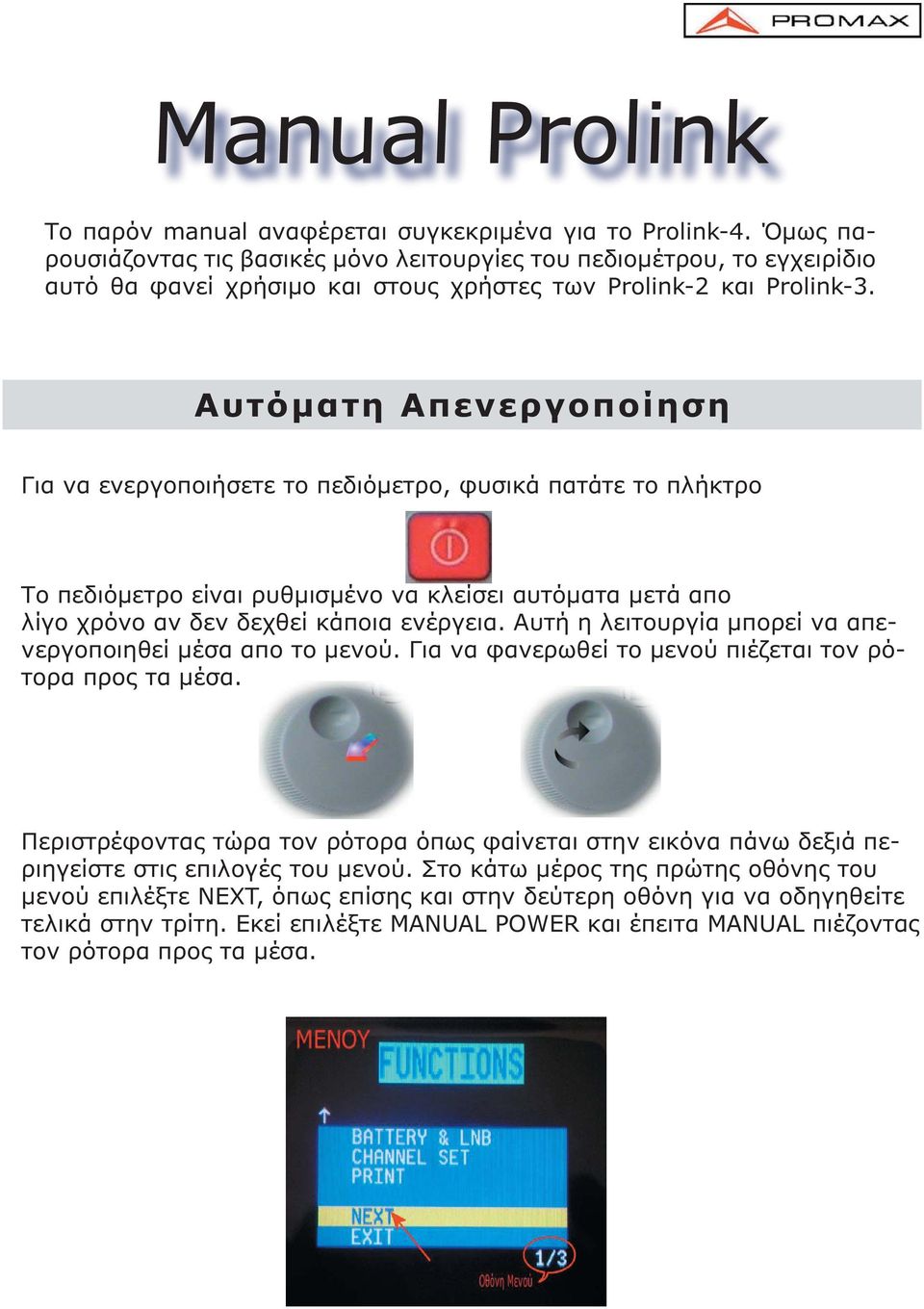

1 Manual Prolink Το παρόν manual αναφέρεται συγκεκριµένα για το Prolink-4. Όµως παρουσιάζοντας τις βασικές µόνο λειτουργίες του πεδιοµέτρου, το εγχειρίδιο αυτό θα φανεί χρήσιµο και στους χρήστες των Prolink-2 και Prolink-3. Αυτόµατη Απενεργοποίηση Για να ενεργοποιήσετε το πεδιόµετρο, φυσικά πατάτε το πλήκτρο Το πεδιόµετρο είναι ρυθµισµένο να κλείσει αυτόµατα µετά απο λίγο χρόνο αν δεν δεχθεί κάποια ενέργεια. Αυτή η λειτουργία µπορεί να απενεργοποιηθεί µέσα απο το µενού. Για να φανερωθεί το µενού πιέζεται τον ρότορα προς τα µέσα. Περιστρέφοντας τώρα τον ρότορα όπως φαίνεται στην εικόνα πάνω δεξιά περιηγείστε στις επιλογές του µενού. Στο κάτω µέρος της πρώτης οθόνης του µενού επιλέξτε NEXT, όπως επίσης και στην δεύτερη οθόνη για να οδηγηθείτε τελικά στην τρίτη. Εκεί επιλέξτε MANUAL POWER και έπειτα MANUAL πιέζοντας τον ρότορα προς τα µέσα.

Αυτόµατη Απενεργοποίηση Για να ενεργοποιήσετε το πεδιόµετρο, φυσικά πατάτε το πλήκτρο Το πεδιόµετρο είναι ρυθµισµένο να κλείσει αυτόµατα µετά απο λίγο χρόνο αν δεν δεχθεί κάποια ενέργεια.

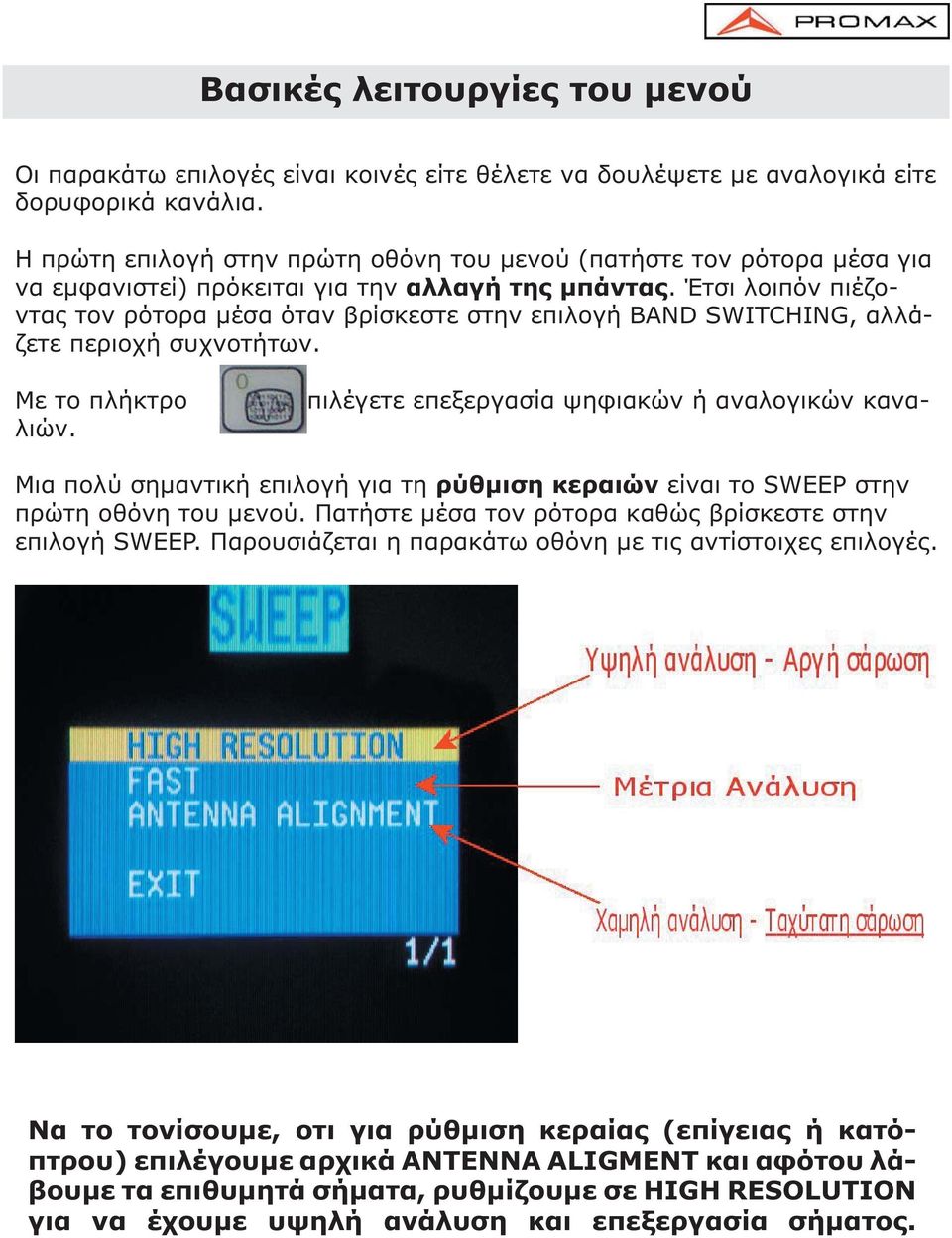

2 Βασικές λειτουργίες του µενού Οι παρακάτω επιλογές είναι κοινές είτε θέλετε να δουλέψετε µε αναλογικά είτε δορυφορικά κανάλια. Η πρώτη επιλογή στην πρώτη οθόνη του µενού (πατήστε τον ρότορα µέσα για να εµφανιστεί) πρόκειται για την αλλαγή της µπάντας. Έτσι λοιπόν πιέζοντας τον ρότορα µέσα όταν βρίσκεστε στην επιλογή BAND SWITCHING, αλλάζετε περιοχή συχνοτήτων. επιλέγετε επεξεργασία ψηφιακών ή αναλογικών κανα- Με το πλήκτρο λιών. Μια πολύ σηµαντική επιλογή για τη ρύθµιση κεραιών είναι το SWEEP στην πρώτη οθόνη του µενού. Πατήστε µέσα τον ρότορα καθώς βρίσκεστε στην επιλογή SWEEP. Παρουσιάζεται η παρακάτω οθόνη µε τις αντίστοιχες επιλογές. Να το τονίσουµε, οτι για ρύθµιση κεραίας (επίγειας ή κατόπτρου) επιλέγουµε αρχικά ANTENNA ALIGMENT και αφότου λάβουµε τα επιθυµητά σήµατα, ρυθµίζουµε σε HIGH RESOLUTION για να έχουµε υψηλή ανάλυση και επεξεργασία σήµατος.

Έτσι λοιπόν πιέζοντας τον ρότορα µέσα όταν βρίσκεστε στην επιλογή BAND SWITCHING, αλλάζετε περιοχή συχνοτήτων. επιλέγετε επεξεργασία ψηφιακών ή αναλογικών κανα- Με το πλήκτρο λιών.

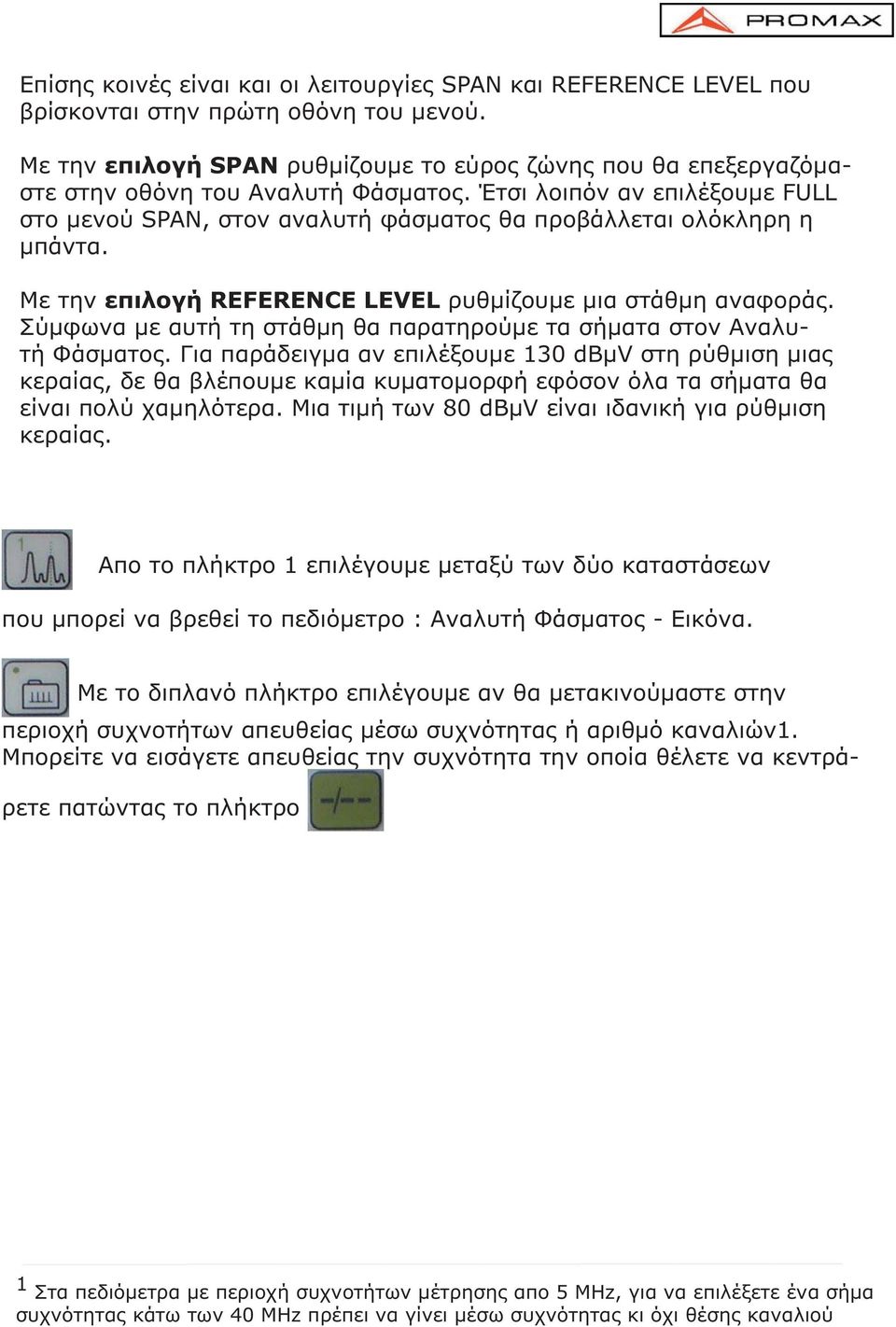

3 Επίσης κοινές είναι και οι λειτουργίες SPAN και REFERENCE LEVEL που βρίσκονται στην πρώτη οθόνη του µενού. Με την επιλογή SPAN ρυθµίζουµε το εύρος ζώνης που θα επεξεργαζόµαστε στην οθόνη του Αναλυτή Φάσµατος. Έτσι λοιπόν αν επιλέξουµε FULL στο µενού SPAΝ, στον αναλυτή φάσµατος θα προβάλλεται ολόκληρη η µπάντα. Με την επιλογή REFERENCE LEVEL ρυθµίζουµε µια στάθµη αναφοράς. Σύµφωνα µε αυτή τη στάθµη θα παρατηρούµε τα σήµατα στον Αναλυτή Φάσµατος. Για παράδειγµα αν επιλέξουµε 130 dbµv στη ρύθµιση µιας κεραίας, δε θα βλέπουµε καµία κυµατοµορφή εφόσον όλα τα σήµατα θα είναι πολύ χαµηλότερα. Μια τιµή των 80 dbµv είναι ιδανική για ρύθµιση κεραίας. Απο το πλήκτρο 1 επιλέγουµε µεταξύ των δύο καταστάσεων που µπορεί να βρεθεί το πεδιόµετρο : Αναλυτή Φάσµατος - Εικόνα. Με το διπλανό πλήκτρο επιλέγουµε αν θα µετακινούµαστε στην περιοχή συχνοτήτων απευθείας µέσω συχνότητας ή αριθµό καναλιών1. Μπορείτε να εισάγετε απευθείας την συχνότητα την οποία θέλετε να κεντράρετε πατώντας το πλήκτρο 1 Στα πεδιόµετρα µε περιοχή συχνοτήτων µέτρησης απο 5 MHz, για να επιλέξετε ένα σήµα συχνότητας κάτω των 40 MHz πρέπει να γίνει µέσω συχνότητας κι όχι θέσης καναλιού

Έτσι λοιπόν αν επιλέξουµε FULL στο µενού SPAΝ, στον αναλυτή φάσµατος θα προβάλλεται ολόκληρη η µπάντα. Με την επιλογή REFERENCE LEVEL ρυθµίζουµε µια στάθµη αναφοράς.

4 Λήψη επίγειων Σηµάτων Ας προσοµοιώσουµε µια εγκατάσταση επίγειας κεραίας για να δούµε µέσα απο αυτή τη διαδικασία τις βασικές λειτουργίες του πεδιοµέτρου σε αυτήν την περιοχή συχνοτήτων. Στον αναλυτή φάσµατος κάνουµε τις πρώτες κινήσεις (µε τις ρυθµίσεις που έχουµε ήδη περιγράψει) και προχωράµε στην τελειοποίηση της ρύθµισης της κεραίας. Με το διπλανό πλήκτρο αλλάζουµε κατάσταση στο πεδιόµετρο και περνάµε απο την οθόνη του Αναλυτή Φάσµατος, σε εικόνα. Με το διπλανό πλήκτρο επιλέγουµε τί είδους µέτρηση θέλουµε. Έχουµε τρείς επιλογές : LEVEL Στάθµη σήµατος (και εικόνα) VΙDEO / AUDIO Μέτρηση φέρουσας εικόνα και ήχου C / N Μέτρηση λόγου σήµατος / θόρυβο 2 Στην περίπτωση που επιλέγετε LEVEL λαµβάνετε εικόνα των καναλιών. Με το πλήκτρο επιλέγετε πρόσθετες προβολές µετρήσεων. Με την επιλογή TV+LV+SYNC, λαµβάνετε εικόνα, µπάρα στάθµης σήµατος και παλµό συγχρονισµού. Συµπληρωµατικά, µε το πλήκτρο επιλέγετε τον τρόπο προβολής των µετρήσεων στην οθόνη όπως επίσης και, αν επιθυµείτε, την απαλοιφή τους. Φυσικά µπορείτε και σε αυτήν την κατάσταση προβολής να επιλέξετε τον τρόπο περιήγησης στην περιοχή συχνοτήτων είτε µε συχνότητα είτε µε αριθ- µό καναλιών µε το πλήκτρο 2 Στην περίπτωση που δίπλα στο C / N γράφει σε παρένθεση REFERENCE, σηµαίνει οτι η µέτρηση του λόγου γίνεται σε σχέση µε µια συχνότητα που έχει προρυθµιστεί. Για να επαναφέρετε την επιλογή C/N (AUTO) πηγαίνετε στην δεύτερη οθόνη του µενού και επιλέξτε C/N SETUP και έπειτα C/N (AYTO).

Με το διπλανό πλήκτρο αλλάζουµε κατάσταση στο πεδιόµετρο και περνάµε απο την οθόνη του Αναλυτή Φάσµατος, σε εικόνα. Με το διπλανό πλήκτρο επιλέγουµε τί είδους µέτρηση θέλουµε.

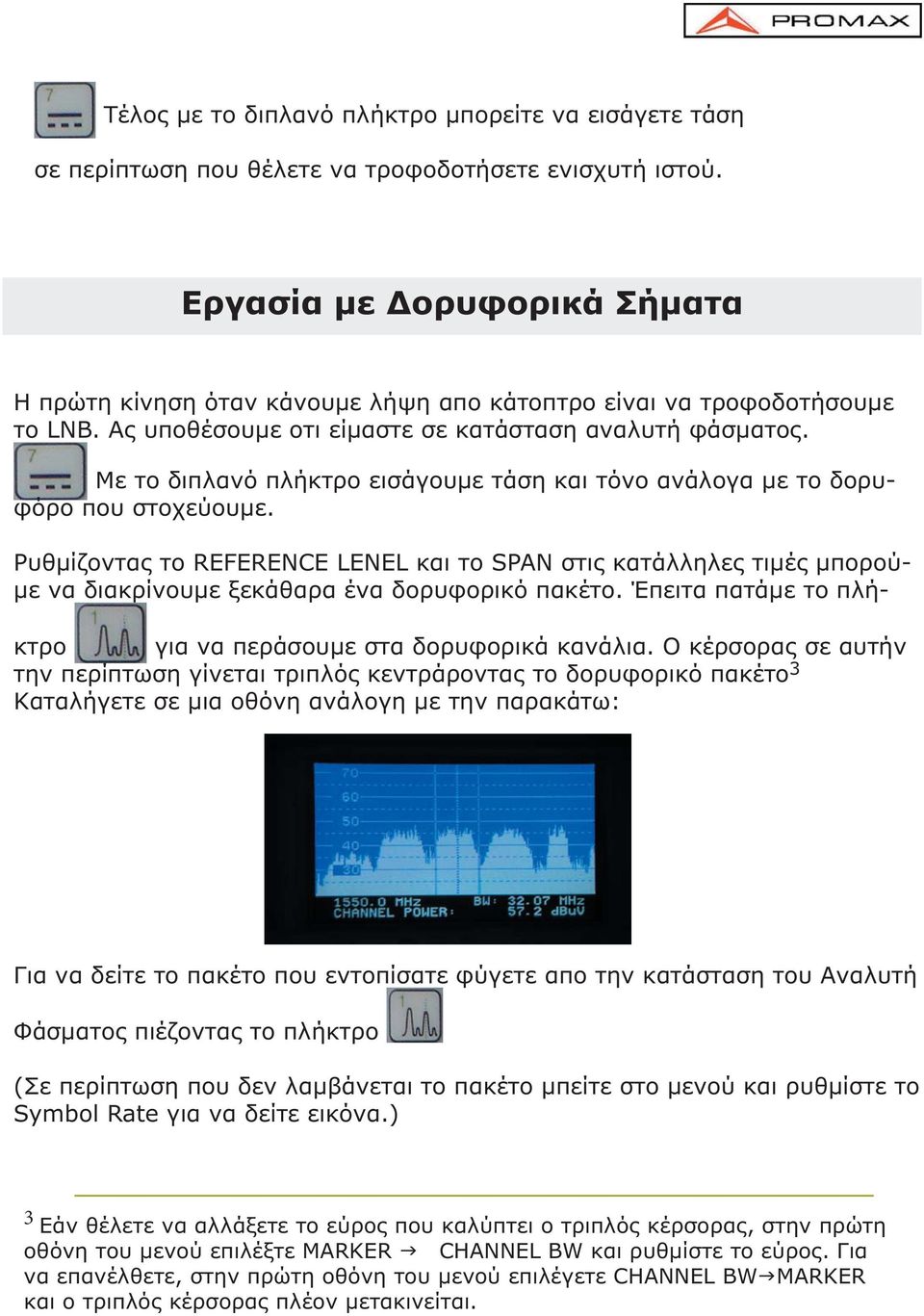

5 Τέλος µε το διπλανό πλήκτρο µπορείτε να εισάγετε τάση σε περίπτωση που θέλετε να τροφοδοτήσετε ενισχυτή ιστού. Εργασία µε ορυφορικά Σήµατα Η πρώτη κίνηση όταν κάνουµε λήψη απο κάτοπτρο είναι να τροφοδοτήσουµε το LNB. Ας υποθέσουµε οτι είµαστε σε κατάσταση αναλυτή φάσµατος. Με το διπλανό πλήκτρο εισάγουµε τάση και τόνο ανάλογα µε το δορυφόρο που στοχεύουµε. Ρυθµίζοντας το REFERENCE LENEL και το SPAN στις κατάλληλες τιµές µπορού- µε να διακρίνουµε ξεκάθαρα ένα δορυφορικό πακέτο. Έπειτα πατάµε το πλήκτρο για να περάσουµε στα δορυφορικά κανάλια. Ο κέρσορας σε αυτήν την περίπτωση γίνεται τριπλός κεντράροντας το δορυφορικό πακέτο 3 Καταλήγετε σε µια οθόνη ανάλογη µε την παρακάτω: Για να δείτε το πακέτο που εντοπίσατε φύγετε απο την κατάσταση του Αναλυτή Φάσµατος πιέζοντας το πλήκτρο (Σε περίπτωση που δεν λαµβάνεται το πακέτο µπείτε στο µενού και ρυθµίστε το Symbol Rate για να δείτε εικόνα.) 3 Εάν θέλετε να αλλάξετε το εύρος που καλύπτει ο τριπλός κέρσορας, στην πρώτη οθόνη του µενού επιλέξτε MARKER CHANNEL BW και ρυθµίστε το εύρος. Για να επανέλθετε, στην πρώτη οθόνη του µενού επιλέγετε CHANNEL BW MARKER και ο τριπλός κέρσορας πλέον µετακινείται.

Με το διπλανό πλήκτρο εισάγουµε τάση και τόνο ανάλογα µε το δορυφόρο που στοχεύουµε.

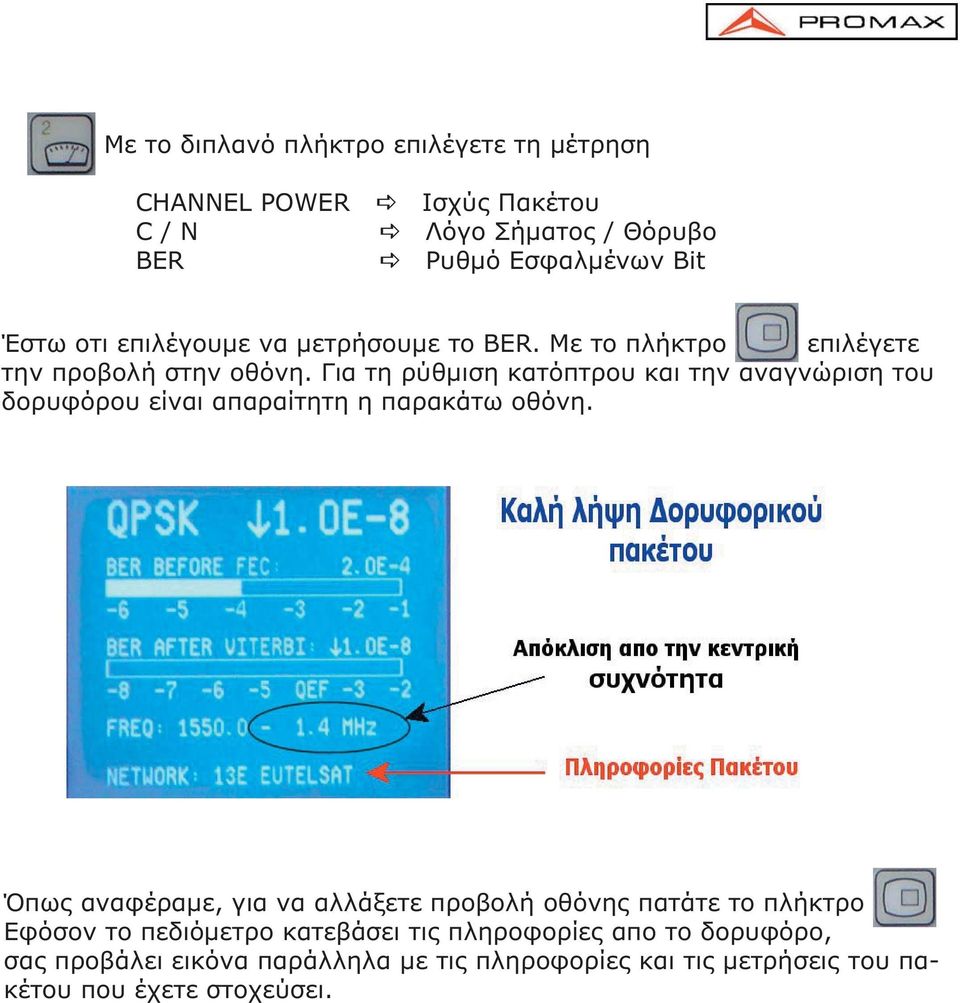

6 Με το διπλανό πλήκτρο επιλέγετε τη µέτρηση CHANNEL POWER Ισχύς Πακέτου C / N Λόγο Σήµατος / Θόρυβο BER Ρυθµό Εσφαλµένων Bit Έστω οτι επιλέγουµε να µετρήσουµε το BER. Με το πλήκτρο επιλέγετε την προβολή στην οθόνη. Για τη ρύθµιση κατόπτρου και την αναγνώριση του δορυφόρου είναι απαραίτητη η παρακάτω οθόνη. Όπως αναφέραµε, για να αλλάξετε προβολή οθόνης πατάτε το πλήκτρο Εφόσον το πεδιόµετρο κατεβάσει τις πληροφορίες απο το δορυφόρο, σας προβάλει εικόνα παράλληλα µε τις πληροφορίες και τις µετρήσεις του πακέτου που έχετε στοχεύσει.

Για τη ρύθµιση κατόπτρου και την αναγνώριση του δορυφόρου είναι απαραίτητη η παρακάτω οθόνη.

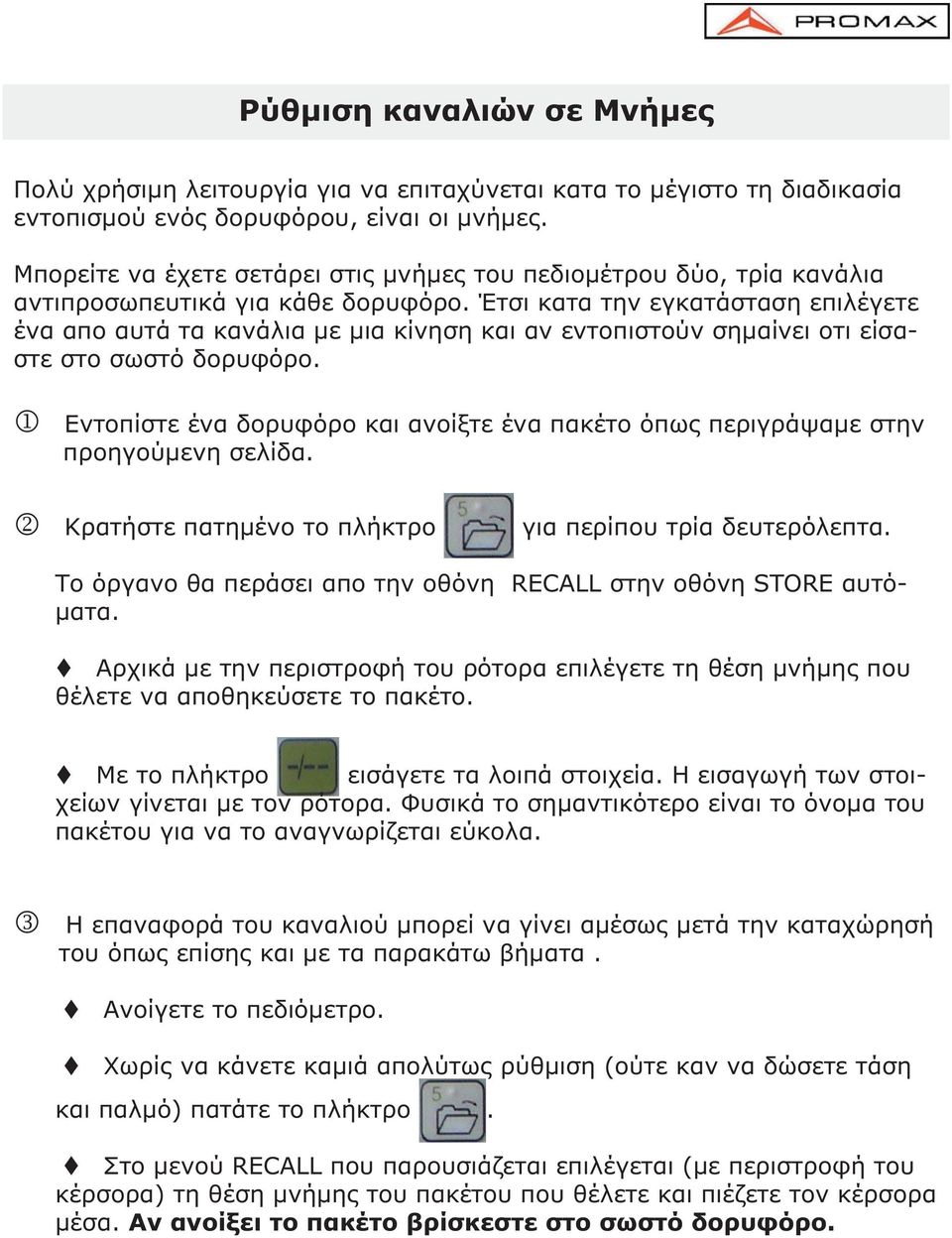

7 Ρύθµιση καναλιών σε Μνήµες Πολύ χρήσιµη λειτουργία για να επιταχύνεται κατα το µέγιστο τη διαδικασία εντοπισµού ενός δορυφόρου, είναι οι µνήµες. Μπορείτε να έχετε σετάρει στις µνήµες του πεδιοµέτρου δύο, τρία κανάλια αντιπροσωπευτικά για κάθε δορυφόρο. Έτσι κατα την εγκατάσταση επιλέγετε ένα απο αυτά τα κανάλια µε µια κίνηση και αν εντοπιστούν σηµαίνει οτι είσαστε στο σωστό δορυφόρο. 1 Εντοπίστε ένα δορυφόρο και ανοίξτε ένα πακέτο όπως περιγράψαµε στην προηγούµενη σελίδα. 2 Κρατήστε πατηµένο το πλήκτρο για περίπου τρία δευτερόλεπτα. Το όργανο θα περάσει απο την οθόνη RECALL στην οθόνη STORE αυτό- µατα. Αρχικά µε την περιστροφή του ρότορα επιλέγετε τη θέση µνήµης που θέλετε να αποθηκεύσετε το πακέτο. Με το πλήκτρο εισάγετε τα λοιπά στοιχεία. Η εισαγωγή των στοιχείων γίνεται µε τον ρότορα. Φυσικά το σηµαντικότερο είναι το όνοµα του πακέτου για να το αναγνωρίζεται εύκολα. 3 Η επαναφορά του καναλιού µπορεί να γίνει αµέσως µετά την καταχώρησή του όπως επίσης και µε τα παρακάτω βήµατα. Ανοίγετε το πεδιόµετρο. Χωρίς να κάνετε καµιά απολύτως ρύθµιση (ούτε καν να δώσετε τάση και παλµό) πατάτε το πλήκτρο. Στο µενού RECALL που παρουσιάζεται επιλέγεται (µε περιστροφή του κέρσορα) τη θέση µνήµης του πακέτου που θέλετε και πιέζετε τον κέρσορα µέσα. Αν ανοίξει το πακέτο βρίσκεστε στο σωστό δορυφόρο.

Έτσι κατα την εγκατάσταση επιλέγετε ένα απο αυτά τα κανάλια µε µια κίνηση και αν εντοπιστούν σηµαίνει οτι είσαστε στο σωστό δορυφόρο.
