ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1"

Ἀρίσταρχος Καλογιάννης
8 χρόνια πριν
Προβολές:

1 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ GRS-1 Σελίδα 1

2 ΓΕΝΙΚΑ - ΕΙΣΑΓΩΓΗ Το GRS-1 της TOPCON διαθέτει λειτουργικό σύστημα Windows CE NET 6.1 παρέχοντας την δυνατότητα εγκατάστασης οποιασδήποτε εφαρμογής και λογισμικού έκδοσης για PDA συσκευές. Η TOPCON γνωρίζοντας τις ανάγκες των χρηστών του GRS-1 διαθέτει ένα λογισμικό απολύτως συμβατό με το GRS-1 καθώς είναι σχεδιασμένο αποκλειστικά και μόνο για αυτή την συσκευή: Ι) TopSurv GIS Module Στην επιφάνεια εργασίας επιλέγετε Start TopSURV. Αφού ολοκληρωθεί η εκκίνηση του λογισμικού εμφανίζεται μια λίστα των εργασιών που είναι αποθηκευμένες στην μνήμη του GRS-1 Επιλέξτε για το άνοιγμα μιας νέας Εργασίας ή επιλέξτε μια από τις ήδη υπάρχουσες και πιέστε για το άνοιγμα της. Σελίδα 2

Η TOPCON γνωρίζοντας τις ανάγκες των χρηστών του GRS-1 διαθέτει ένα λογισμικό απολύτως συμβατό με το GRS-1 καθώς είναι σχεδιασμένο αποκλειστικά και μόνο για αυτή την

3 Σελίδα 3

4 Στο νέο παράθυρο εργασίας που εμφανίζεται δίνετε ονομασία στην νέα εργασία και αν επιθυμείτε σχόλια και όνομα δημιουργού. Η εισαγωγή γίνεται απλά κάνοντας κλικ στο αντίστοιχο πεδίο και πληκτρολογώντας τα δεδομένα στο πληκτρολόγιο που εμφανίζεται. Αν επιθυμείτε μπορείτε να εισάγεται σχόλια και όνομα δημιουργού στα αντίστοιχα πεδία. Πιέστε για να προχωρήσετε. Σελίδα 4

Η εισαγωγή γίνεται απλά κάνοντας κλικ στο αντίστοιχο πεδίο και πληκτρολογώντας τα δεδομένα

5 Πατώντας Next εμφανίζεται η ακόλουθη οθόνη στην οποία επιλέγουμε τον τρόπο μέτρησης My RT DGPS και πατάμε τις τελίτσες δίπλα από αυτό το πεδίο για να επεξεργαστούμε τις ρυθμίσεις. Εμφανίζεται η ακόλουθη οθόνη στην οποία επιλέγουμε τον τρόπο μέτρησης και στη συνέχεια Edit : Σελίδα 5

πεδίο για να επεξεργαστούμε τις ρυθμίσεις.

6 Στη συνέχεια επιλέγουμε αυτά που φαίνονται στις ακόλουθες οθόνες και πατάμε Next κάτω δεξιά : Σελίδα 6

7 Σελίδα 7

8 Στη συνέχεια πατάμε Finish, εμφανίζεται η οθόνη Survey Style και πατάμε Next, οπότε επιλέγουμε το προβολικό σύστημα και το μοντέλο γεωειδούς Greece-Greece για να εμφανίζονται οι συντεταγμένες στο σύστημα ΕΓΣΑ 87. Σελίδα 8

σύστημα και το μοντέλο γεωειδούς Greece-Greece για να

9 Στη συνέχεια με Next επιλέγουμε τις μονάδες που φαίνονται στην διπλανή οθόνη : Πατώντας Next επιλέγουμε να εμφανίζονται οι συντεταγμένες των σημείων σε Χ,Υ,Ζ καθώς και τη σειρά των συντεταγμένων. Τέλος πατάμε Finish και μπαίνουμε στην εργασία που έχουμε δημιουργήσει. Σελίδα 9

συντεταγμένες των σημείων σε Χ,Υ,Ζ καθώς και τη σειρά των

10 Στην οθόνη που θα ανοίξει φαίνεται ένα λευκό φύλλο εργασίας. Στο υπομενού της επιλογής Surv επιλέγετε Status. Στην οθόνη που εμφανίζεται μπορείτε να δείτε τον αριθμό των δορυφόρων που έχει εντοπίσει ο δέκτης σας, τις συντεταγμένες της θέσης σας, καθώς και στοιχεία όπως η οριζοντιογραφική και υψομετρική απόκλιση στον εντοπισμό της θέσης σας και τον δείκτη pdop που εκφράζει πόσο καλή είναι η γεωμετρία των δορυφόρων στο σημείο που βρίσκεται ο δέκτης. Σελίδα 10

συντεταγμένες της θέσης σας, καθώς και στοιχεία όπως η οριζοντιογραφική και υψομετρική απόκλιση στον εντοπισμό της

11 Στην συνέχεια για να προχωρήσετε στην διεξαγωγή μετρήσεων επιλέξτε απο την μπάρα εργαλείων Surv -> Topo. Σελίδα 11

12 Στο πεδίο point δίνεται την ονομασία του πρώτου σημείου που θα αποτυπώσετε απλά πατώντας στο αντίστοιχο πεδίο. Στο πεδίο code μπορείτε να εισάγετε κώδικό για το σημείο. Στο πεδίο ant Ht εισάγετε το ύψος που κρατάτε τον δέκτη από το έδαφος. Για την καταγραφή του σημείου πιέστε το πλήκτρο start στην οθόνη ή το πλήκτρο Enter στην συσκευή. Η καταγραφή του σημείου θα ολοκληρωθεί με το πέρας του αριθμού των εποχών που έχει επιλέξει ο χρήστης.(1 εποχή= 1 δευτερόλεπτο) Η ρύθμιση του αριθμού των εποχών για την καταγραφή ενός σημείου ορίζεται από την επιλογή Settings. Σελίδα 12

Για την καταγραφή του σημείου πιέστε το πλήκτρο start στην οθόνη ή το πλήκτρο Enter στην συσκευή.

Μόλις ολοκληρωθεί η καταγραφή του πρώτου σημείου η ονομασία του δευτέρου σημείου θα πάρει την τιμή του αύξων αριθμού με βάση την πρώτη ονομασία που ορίστηκε από τον χρήστη.

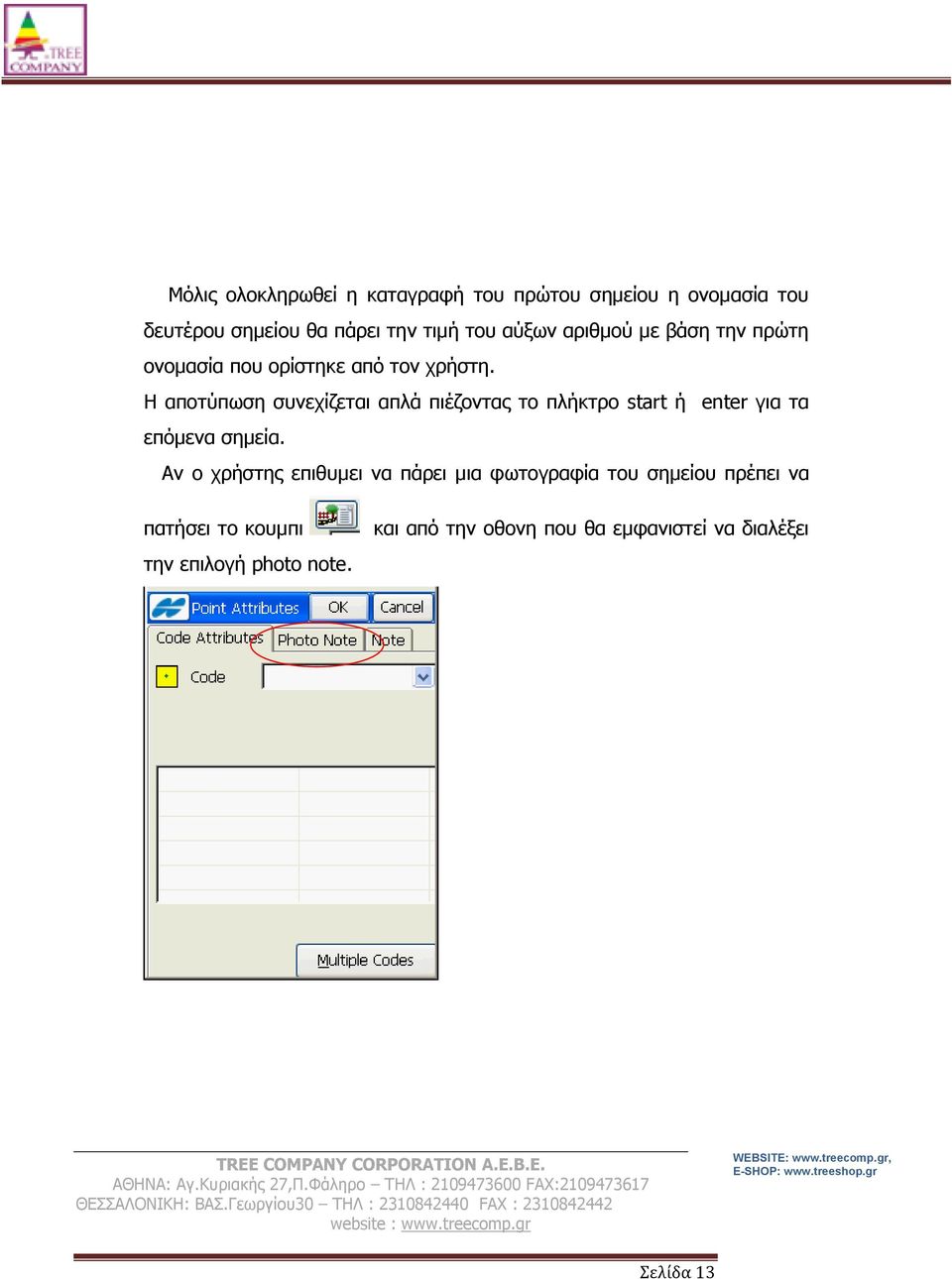

13 Μόλις ολοκληρωθεί η καταγραφή του πρώτου σημείου η ονομασία του δευτέρου σημείου θα πάρει την τιμή του αύξων αριθμού με βάση την πρώτη ονομασία που ορίστηκε από τον χρήστη. Η αποτύπωση συνεχίζεται απλά πιέζοντας το πλήκτρο start ή enter για τα επόμενα σημεία. Αν ο χρήστης επιθυμει να πάρει μια φωτογραφία του σημείου πρέπει να πατήσει το κουμπι την επιλογή photo note. και από την οθονη που θα εμφανιστεί να διαλέξει Σελίδα 13

Η αποτύπωση συνεχίζεται απλά πιέζοντας το πλήκτρο start ή enter για τα επόμενα σημεία.

Επιλέγοντας το photo note και πατώντας το επιλογές εμφανίζονται δυο Browse: επιλεγούμε μια ήδη αποθηκευμενη φωτογραφια από το χειριστηριο. Capture : Με αυτή την επιλογη παιρνουμε μια νέα φωτογραφία.

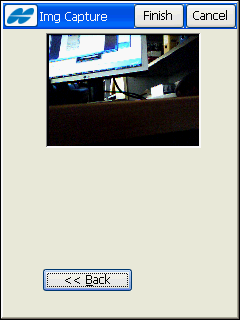

14 Επιλέγοντας το photo note και πατώντας το επιλογές εμφανίζονται δυο Browse: επιλεγούμε μια ήδη αποθηκευμενη φωτογραφια από το χειριστηριο. Capture : Με αυτή την επιλογη παιρνουμε μια νέα φωτογραφία. Πατώντας την επιλογή μεταφερόμαστε στην οθόνη img capture σχεδ(11).εδω ρυθμίζουμε τις λεπτομέρειες όπως είναι η ανάλυση της φωτογραφίας (size), την φωτεινότητα ( light mode). Όταν είμαστε έτοιμοι πατάμε το Σελίδα 14

Πατώντας την επιλογή μεταφερόμαστε στην οθόνη img capture σχεδ(11).

15 Και μεταφερόμαστε στην επόμενη οθόνη όπου μπορούμε να πραγματοποιήσουμε ένα τελευταίο έλεγχο πριν την τελική καταχώρηση η οποία ολοκληρώνεται πατώντας το πλήκτρο. Σελίδα 15

16 Σελίδα 16

17 Χάραξη Για την χάραξη σημείων με το GRS-1 επιλέξτε από στην αρχική σελίδα την επιλογή Stk Points. Σελίδα 17

18 Στην επόμενη οθόνη ο χρήστης έχει την επιλογή να εισάγει απευθείας το όνομα του προς χάραξη σημείου στο πεδίο Design Point ή να επιλέξει το σημείο από την προβολή του χάρτη απλά κλικαροντάς το από το χάρτη ή από μία λίστα σημείων πιέζοντας τα αντίστοιχα εικονίδια. Αφού γίνει η επιλογή του προς χάραξη σημείου πιέστε το πλήκτρο Για την καθοδήγηση του χρήστη στην οθόνη του GRS-1 θα εμφανιστεί ένα παράθυρο στο οποίο καταδεικνύεται με την γραφική απεικόνιση ενός βέλους η κατεύθυνση κατά την οποία πρέπει να κινηθείτε για τον εντοπισμού του σημείου. Επίσης στην ίδια οθόνη δίδονται στοιχεία για την απόσταση από το προς χάραξη σημείο την διεύθυνση του (Αζιμούθιο) καθώς και την υψομετρική του διαφορά. Μόλις φτάσετε στο ζητούμενο σημείο έχετε την δυνατότητα να το αποθηκεύσετε με την επιλογή, με το οποίο αποθηκεύονται οι συντεταγμένες του σημείου που έχει υλοποιηθεί στο έδαφος και οι διαφορές από το προς χάραξη σημείο, ή πιέζοντας το πλήκτρο προχωρήστε στην χάραξη του επόμενου. να Σελίδα 18

Αφού γίνει η επιλογή του προς χάραξη σημείου πιέστε το πλήκτρο Για την καθοδήγηση του χρήστη στην οθόνη του GRS-1 θα εμφανιστεί ένα παράθυρο στο οποίο καταδεικνύεται με την γραφική απεικόνιση ενός

Εμβαδομέτρηση Για την εμβαδομέτρηση μίας περιοχής στο πεδίο ο χρήστης πρέπει να δημιουργήσει μια λίστα των σημείων που οριοθετούν την προς εμβαδομέτρηση περιοχή.

19 Εμβαδομέτρηση Για την εμβαδομέτρηση μίας περιοχής στο πεδίο ο χρήστης πρέπει να δημιουργήσει μια λίστα των σημείων που οριοθετούν την προς εμβαδομέτρηση περιοχή. Για την δημιουργία μιας λίστας σημείων επιλέγουμε Edit Point List. Από το υπομενού της επιλογής COGO στην κύρια οθόνη επιλέγετε COGO Area Area. Στην οθόνη που ακολουθεί ο χρήστης καλείται να επιλέξει την λίστα σημείων που ορίζουν την προς εμβαδομέτρηση περιοχή ( εφόσον έχει δημιουργηθεί από το εικονίδιο. Σελίδα 19

Από το υπομενού της επιλογής COGO στην κύρια οθόνη επιλέγετε COGO Area Area.

Τέλος με την επιλογή calc εμφανίζεται ένα παράθυρο με το αποτέλεσμα της εμβαδομέτρησης σε τετραγωνικά μέτρα και εκτάρια καθώς και με την περίμετρο της

20 Τέλος με την επιλογή calc εμφανίζεται ένα παράθυρο με το αποτέλεσμα της εμβαδομέτρησης σε τετραγωνικά μέτρα και εκτάρια καθώς και με την περίμετρο της περιοχής. Δημιουργία Περιγράμματος γραμμών Για την δημιουργία περιγράμματος πάμε Edit-Linework. Για να δημιουργήσουμε μια νέα λίστα πατάμε το πλήκτρο. Σελίδα 20

21 Πληκτρολογουμε το ονομα της λίστας Επιλέγουμε τα σημεια από την λιστα ( list of points). Αν δεν βλεπουμε σημεια στη λιστα παταμε την επιλογή Σελίδα 21

22 Η επιλογή των σημείων μπορει να γίνει ειτε από το χαρτη (from map), από λιστα ( From list), με κωδικό και με κωδικό και συγκεκριμένο αριθμό (string). Επιλεγουμε τα σημεια και παταμε ΟΚ ( επιλογη from list). Εχουμε μεταφερθει στην οθονη Add Linework οποτε στο αριστερο μέρος ( list of points) βλέπουμε τα σημεια και δεξιά βλέπουμε τo σχήμα που έχει δημιουργηθεί. Με το πληκτρο μεταφερομαστε στην οθονη του linework, εκει παταμε και βλεπουμε το σχεδιο ολοκληρωμενο. Σελίδα 22

23 Δημιουργία Περιοχής Για να δημιουργήσουμε μια περιοχή (area) πάμε στις επιλογές Edit-Area. Στην φόρμα που θα μας εμφανιστεί (σχεδ(π2)). Από εδώ μπορούμε να Σελίδα 23

24 δημιουργήσουμε, επεξεργαστούμε ή να διαγράψουμε Έστω ότι θέλουμε να δημιουργήσουμε, πατάμε το την περιοχή μας. Σελίδα 24

25 Στη φόρμα points in area βλέπουμε τα σημεία που αποτελούν το σχήμα καθώς και την μορφή του σχήματος. Στη φόρμα layer/style μπορούμε να επιλέξουμε πως θέλουμε να εμφανίζονται τα σημεία ( point style ), η γραμμή που θα ενώνει τα σημεία ( line style) και το <<γέμισμα >> της περιοχής. Σελίδα 25

26 Εισαγωγή αρχείου μορφής shp στο χειριστήριο Για να εισαγουμε αρχεια στο χειριστηριο παμε Job Import from file, εκει θετουμε τις εξης παραμετρους και παταμε Data : multiplue Format : esri shape (*.SHP) Μετά θα επιλέξουμε το αρχειο που θελουμε και παταμε Σελίδα 26

27 Στην οθόνη data selection μας δείχνει τα διαθέσιμα δεδομένα που υπάρχουν στο αρχείο και κλικαρουμε Πατώντας το ότι θέλουμε να εισαχθει στο στην εργασία μας. βλέπουμε το δεδομένα του αρχείου που έχει εισαχθεί. Σελίδα 27

Εισαγωγή εικόνας από αρχείο (Background) Για να εισάγουμε εικόνα από αρχείο πάμε Εdit Background Images. Μας ανοίγει η φόρμα Background Images.

28 Εισαγωγή εικόνας από αρχείο (Background) Για να εισάγουμε εικόνα από αρχείο πάμε Εdit Background Images. Μας ανοίγει η φόρμα Background Images. Αν έχουμε ήδη το αρχείο ενεργοποιημένο πατάμε απλά το αλλιώς θα εισάγουμε ένα νέο οπότε πατάμε το πλήκτρο Οπότε μεταφερόμαστε στην ακόλουθη οθόνη για προσθήκη της εικόνας. Σελίδα 28

Σχεδ(β3) Χρησιμοποιώντας το κουμπί μπορούμε να αλλάξουμε folder και να μεταφερθούμε στην επιθυμητή τοποθεσία. Όταν βρούμε την εικόνα θα πατήσουμε το.

29 Σχεδ(β3) Χρησιμοποιώντας το κουμπί μπορούμε να αλλάξουμε folder και να μεταφερθούμε στην επιθυμητή τοποθεσία. Όταν βρούμε την εικόνα θα πατήσουμε το. Θα εμφανιστεί φόρμα με τις ακόλουθες επιλογές Αφού καθοριστούν οι τελικές λεπτομέρειες, θα εμφανιστεί η τελική μας οθόνη. Εκεί <<κλικαροντας>> επιλεγούμε αν θέλουμε η εικόνα να εμφανίζεται στην εργασία μας. Στο τέλος βλέπουμε την οθόνη του Topsurv με την εικόνα για background. Σελίδα 29

30 Σελίδα 30
