Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Transcript

1 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd. 3GMGY600.indb ii 3/2/2011 9:41:03 AM

2 Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσικλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο ED. Κωδικοί χωρών Κωδικός Χώρα E Ηνωμένο Βασίλειο F Γαλλία ED Άμεσες πωλήσεις στην Ευρώπη U Αυστραλία, Νέα Ζηλανδία * Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα. 3GMGY600.indb iii 3/2/2011 9:41:04 AM

3 Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσικλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση μιας μοτοσικλέτας. Χρησιμοποιήστε τη δική σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσικλέτα. Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: ΚΙΝΔΥΝΟΣ Θα ΣΚΟΤΩΘΕΙΤΕ ή θα ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μπορεί να ΣΚΟΤΩΘΕΙΤΕ ή να ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΕΙΔΟΠΟΙΗΣΗ Οι πληροφορίες έχουν στόχο να σας βοηθήσουν να αποφύγετε τυχόν φθορές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον. 3GMGY600.indb iv 3/2/2011 9:41:04 AM

4 Περιεχόμενα Ασφάλεια μοτοσυκλέτας σελ. 2 Εγχειρίδιο χειρισμού σελ. 18 Συντήρηση σελ. 38 Αντιμετώπιση προβλημάτων σελ. 79 Πληροφορίες σελ. 98 Προδιαγραφές σελ. 111 Ευρετήριο σελ GMGY600.indb 1 3/2/2011 9:41:05 AM

5 Ασφάλεια μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια...σελ. 3 Εικονογραφημένες ετικέτες...σελ. 6 Προφυλάξεις για την ασφάλεια... σελ. 11 Προφυλάξεις κατά την οδήγηση... σελ. 12 Αξεσουάρ και Τροποποιήσεις...σελ. 16 Φόρτωση... σελ. 17 3GMGY600.indb 2 3/2/2011 9:41:05 AM

6 Οδηγίες για την ασφάλεια Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο: τα κράνη και ο προστατευτικός εξοπλισμός μειώνει σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. σελ. 11 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, συγκεντρωμένοι και χωρίς να έχετε καταναλώσει αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τις χειρολαβές, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα είναι σταματημένη. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσυκλέτες, εξασκηθείτε στην οδήγηση σε ασφαλές μέρος προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της μοτοσυκλέτας, καθώς και για να προσαρμοστείτε με το μέγεθος και το βάρος της μοτοσυκλέτας. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. 3 Ασφάλεια μοτοσυκλέτας 3GMGY600.indb Sec1:3 3/2/2011 9:41:07 AM

7 Οδηγίες για την ασφάλεια Ασφάλεια μοτοσυκλέτας 4 Κάντε τους εαυτούς σας ευδιάκριτους Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να διατηρείτε τη μοτοσυκλέτα σας σωστά συντηρημένη και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου ( σελ. 17) και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη ( σελ. 16). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε να οδηγείτε, εκτιμήστε πρώτα την κατάσταση της μοτοσυκλέτας 3GMGY600.indb Sec1:4 3/2/2011 9:41:08 AM

8 Οδηγίες για την ασφάλεια σας. Εάν ο κινητήρας βρίσκεται ακόμα σε λειτουργία, απενεργοποιήστε τον. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για έλεγχο, όσο το δυνατόν πιο γρήγορα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια μοτοσυκλέτας Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε γκαράζ ή κλειστό χώρο. 5 3GMGY600.indb Sec1:5 3/2/2011 9:41:09 AM

9 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας Εικονογραφημένες ετικέτες Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέστε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο στην αντιπροσωπία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Θα ΣΚΟΤΩΘΕΙΤΕ ή θα ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Μπορεί να ΣΚΟΤΩΘΕΙΤΕ ή να ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6 3GMGY600.indb Sec1:6 3/2/2011 9:41:09 AM

10 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρα που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτατης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. συνέχεια 7 Ασφάλεια μοτοσυκλέτας 3GMGY600.indb Sec1:7 3/2/2011 9:41:10 AM

11 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας 8, ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ ΚΙΝΔΥΝΟΣ ΜΗΝ ΤΟ ΑΝΟΙΓΕΤΕ ΟΤΑΝ ΚΑΙΕΙ. Το καυτό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 195 kg, που είναι το μέγιστο φορτίο. Το βάρος των αποσκευών δεν θα πρέπει να υπερβαίνει τα 33 kg υπό οποιεσδήποτε συνθήκες. Δεν συνιστάται η τοποθέτηση μεγάλου φαίρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 3GMGY600.indb Sec1:8 3/2/2011 9:41:11 AM

12 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΠΙΣΩ ΠΡΟΣΤΑΤΕΥΤΙΚΟΥ ΠΕΡΙΕΧΕΙ ΒΕΝΖΙΝΗ Μην ανοίγετε. Μην θερμάνετε. ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός 225 kpa (2,25 kgf/cm 2 ) Πίσω 250 kpa (2,50 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Εμπρός 225 kpa (2,25 kgf/cm 2 ) Πίσω 250 kpa (2,50 kgf/cm 2 ) Διάσταση ελαστικού: Εμπρός 120/70R17M/C 58V Πίσω 180/55R17M/C 73V Μάρκα ελαστικού: PIRELLI Εμπρός SCORPION TRAIL Πίσω SCORPION TRAIL Ασφάλεια μοτοσυκλέτας συνέχεια 9 3GMGY600.indb Sec1:9 3/2/2011 9:41:11 AM

13 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο ΕΤΙΚΕΤΑ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Να διατηρείτε την αλυσίδα ρυθμισμένη και λιπασμένη. 30 έως 40 mm Τζόγος 10 3GMGY600.indb Sec1:10 3/2/2011 9:41:12 AM

14 Προφυλάξεις για την ασφάλεια Προφυλάξεις για την ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στα μαρσπιέ. Ο συνεπιβάτης πρέπει να έχει τα χέρια του στις χειρολαβές και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας. Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο τον ιμάντα για το πηγούνι. Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα. Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων. Μπουφάν και Παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). Ασφάλεια μοτοσυκλέτας 11 3GMGY600.indb Sec1:11 3/2/2011 9:41:13 AM

15 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 χλμ. διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσυκλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα. Να οδηγείτε συντηρητικά. Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Να αποφεύγετε τα ιδιαίτερα απότομα φρεναρίσματα και την αιφνίδια επιλογή χαμηλότερης ταχύτητας. Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης των τροχών. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. Οι τροχοί μπλοκάρουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. Το συνεχές φρενάρισμα μπορεί να προκαλέσει υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. 12 3GMGY600.indb Sec1:12 3/2/2011 9:41:13 AM

16 Προφυλάξεις κατά την οδήγηση Σύστημα ABS με ταυτόχρονη ενεργοποίηση φρένων Η μοτοσυκλέτα σας είναι εξοπλισμένη με ένα σύστημα πέδησης που κατανέμει τη δύναμη πέδησης ανάμεσα στα εμπρός και πίσω φρένα. Η κατανομή της δύναμης πέδησης που ασκείται στα εμπρός και πίσω φρένα είναι διαφορετική κατά το χειρισμό της μανέτας μόνο και κατά το πάτημα του πεντάλ μόνο. Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε τη μανέτα και το πεντάλ μαζί. Αυτό το μοντέλο διαθέτει επίσης ένα σύστημα αντιμπλοκαρίσματος φρένων (ABS), το οποίο είναι σχεδιασμένο να αποτρέπει το μπλοκάρισμα των φρένων κατά το απότομο φρενάρισμα. Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά ώστε να διασφαλιστεί η σωστή λειτουργία του ABS. Το ABS δεν μειώνει την απόσταση φρεναρίσματος. Σε συγκεκριμένες περιπτώσεις, η χρήση του ABS ενδέχεται να έχει ως αποτέλεσμα μεγαλύτερη απόσταση ακινητοποίησης. Το ABS δεν λειτουργεί σε ταχύτητες κάτω των 10 km/h. Κατά την εφαρμογή των φρένων, ενδέχεται να υπάρξει μια ελάχιστη επαναφορά στη μανέτα και στο πεντάλ φρένων. Αυτό είναι φυσιολογικό. Πέδηση μέσω κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη ταχύτητα. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. Ασφάλεια μοτοσυκλέτας 13 3GMGY600.indb Sec1:13 3/2/2011 9:41:14 AM

17 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μοτοσυκλέτας. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνεται πάντοτε το τιμόνι και να παίρνετε το κλειδί μαζί σας όταν αφήνετε τη μοτοσυκλέτα αφύλακτη. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. Στάθμευση με το πλευρικό σταντ 1. Σταματήστε τη μηχανή. 2. Χαμηλώστε το πλευρικό σταντ πατώντάς το προς τα κάτω. 3. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της "ακουμπήσει" στο 14 πλευρικό σταντ. 4. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 5. Γυρίστε το διακόπτη ανάφλεξης στη θέση LOCK και αφαιρέστε το κλειδί. σελ. 33 3GMGY600.indb Sec1:14 3/2/2011 9:41:14 AM

18 Προφυλάξεις κατά την οδήγηση Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλύτη: Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. σελ. 103 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποφύγετε την εισροή σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια μοτοσυκλέτας 15 3GMGY600.indb Sec1:15 3/2/2011 9:41:15 AM

19 Αξεσουάρ και Τροποποιήσεις Ασφάλεια μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για να σέρνει τρέιλερ ή για να έχει προσαρτημένο καλάθι μοτοσυκλέτας. Η μοτοσυκλέτα σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό της μοτοσυκλέτας σας. 16 3GMGY600.indb Sec1:16 3/2/2011 9:41:15 AM

20 Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, την πέδηση και την ευστάθεια της μοτοσυκλέτας σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. Μέγιστο φορτίο/μέγιστο βάρος αποσκευών σελ. 111 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια μοτοσυκλέτας 17 3GMGY600.indb Sec1:17 3/2/2011 9:41:15 AM

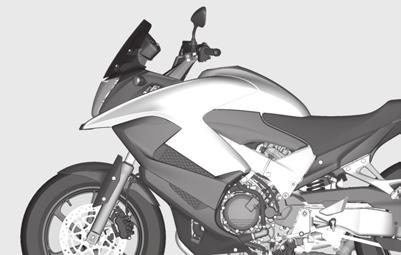

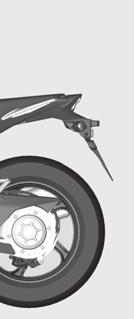

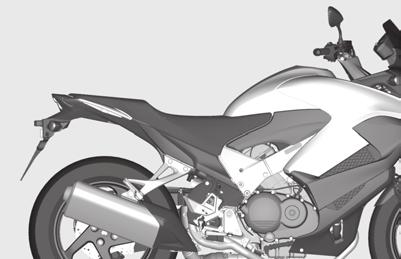

21 Θέση εξαρτημάτων Δοχείο υγρού πίσω φρένου Σελ. 67 Εγχειρίδιο χειρισμού Ασφαλειοθήκη Σελ. 96 Δοχείο υγρού εμπρός φρένου Σελ. 67 Μανέτα εμπρός φρένου Σελ. 75 Γκριπ γκαζιού Σελ. 74 Δοχείο ψυκτικού Σελ. 65 Εμπρός δεξί πλευρικό κάλυμμα Σελ. 57 Φίλτρο λαδιού κινητήρα Σελ. 63 Παράθυρο ελέγχου λαδιού κινητήρα Σελ. 61 Τάπα πλήρωσης λαδιού κινητήρα Σελ GMGY600.indb 18 3/2/2011 9:41:16 AM

22 Εμπρός αεροτομή Σελ. 57 Μανέτα συμπλέκτη Σελ. 75 Τάπα πλήρωσης καυσίμου Σελ. 36 Δοχείο υγρού συμπλέκτη Σελ. 69 Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης Σελ. 76 Σέλα Σελ. 54 Μπαταρία Σελ. 60 Κύρια ασφάλεια και ασφάλεια FI Σελ. 97 Εγχειρίδιο χειρισμού Αριστερό τμήμα ουράς Σελ. 59 Βίδα ρύθμισης γκαζιού Σελ. 78 Αλυσίδα κίνησης Σελ. 71 Τάπα αποστράγγισης λαδιών κινητήρα Σελ. 63 Μανέτα αλλαγής ταχυτήτων Σελ. 35 Ρυθμιστής απόσβεσης επαναφοράς πίσω ανάρτησης Σελ. 76 Πλευρικό σταντ Σελ GMGY600.indb 19 3/2/2011 9:41:17 AM

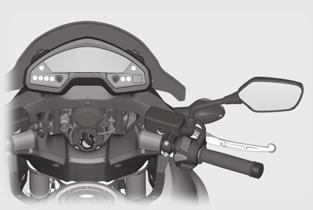

23 Όργανα Εγχειρίδιο χειρισμού A κουμπί B κουμπί Έλεγχος ενδείξεων Όταν ο διακόπτης ανάφλεξης είναι στη θέση ΟΝ, θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα και το στροφόμετρο θα δείξει τις σ.α.λ. και θα σβήσει. Εάν οποιοδήποτε τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από τον εξουσιοδοτημένο συνεργάτη να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. Αλλαγή της μονάδας ταχύτητας, χιλιομετρικής απόστασης και χιλιομετρικής απόστασης καυσίμου (τύπος E μόνο) Πατήστε και κρατήστε πατημένα τα κουμπιά A και B για να αλλάξετε τις μονάδες ταχύτητας, χιλιομετρικής απόστασης και χιλιομετρικής απόστασης καυσίμου ("km/h" και "km") για το ταχύμετρο, το οδόμετρο, το μετρητή ταξιδιού και το μετρητή χιλιομετρικής κατανάλωσης καυσίμου. Πατήστε το κουμπί A για να επιλέξετε είτε "km/h" και "km" και "km/l" και, κατόπιν, πατήστε το κουμπί B για να γίνει η ρύθμιση. Επίσης, μπορείτε να αλλάξετε την κατάσταση ένδειξης της χιλιομετρικής απόστασης καυσίμου. Σελ GMGY600.indb 20 3/2/2011 9:41:19 AM

24 Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: Σελ. 29 Ταχύμετρο Στροφόμετρο ΕΙΔΟΠΟΙΗΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Εγχειρίδιο χειρισμού Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Δείκτης καυσίμου Καύσιμο που απομένει μόνον όταν αρχίσει να αναβοσβήνει το πρώτο τμήμα (Ε): περίπου 4,5 λίτρα Την ίδια στιγμή, η οθόνη εμφανίζει την κατανάλωση εφεδρικού καυσίμου. Σελ. 28 Εάν οι ενδείξεις δείκτη καυσίμου αναβοσβήνουν και πάλι ή σβήσουν: Σελ. 84 συνέχεια 21 3GMGY600.indb 21 3/2/2011 9:41:20 AM

25 Όργανα (Συνέχεια) Εγχειρίδιο χειρισμού Δείκτης θερμοκρασίας ψυκτικού υγρού ( ) Εύρος ενδείξεων: 35 έως 132 ºC Κάτω από 34 ºC: " " εμφανίζεται Μεταξύ 122 και 131 ºC: - Ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού και προειδοποιητική λυχνία - Δείκτης θερμοκρασίας ψυκτικού υγρού (ψηφία που αναβοσβήνουν) Πάνω από 132 ºC: - Ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού και προειδοποιητική λυχνία - " " αναβοσβήνει Ενδεικτική λυχνία χαμηλής πίεσης λαδιού Ανάβει όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON. Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Εάν ΑΝΑΨΕΙ ενόσω λειτουργεί ο κινητήρας: Σελ. 82 Ένδειξη υψηλής θερμοκρασίας ψυκτικού Ανάβει στιγμιαία όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON. Εάν ΑΝΑΨΕΙ κατά την οδήγηση: Σελ. 81 Ακόμα και αν η θερμοκρασία ψυκτικού του κινητήρα είναι χαμηλή, ο ανεμιστήρας ψύξης ενδέχεται να ενεργοποιηθεί όταν αυξήσετε τις στροφές του κινητήρα. Αυτό είναι φυσιολογικό. 22 3GMGY600.indb 22 3/2/2011 9:41:20 AM

26 Οδόμετρο [TOTAL] και Μετρητής ταξιδιού [TRIP A/B] A Με το κουμπί γίνεται εναλλαγή ανάμεσα σε οδόμετρο και μετρητή ταξιδιού. Όταν εμφανιστεί ο μετρητής χιλιομετρικής απόστασης καυσίμου, πατήστε το κουμπί A για να επιλέξετε το οδόμετρο ή το μετρητή ταξιδιού A. Οδόμετρο: Η συνολική απόσταση που διανύθηκε. Μετρητής ταξιδιού: Η απόσταση που διανύθηκε από το μηδενισμό του μετρητή ταξιδιού. Για να επαναφέρετε το μετρητή ταξιδιού: Σελ. 25 Εγχειρίδιο χειρισμού Οδόμετρο και μετρητές ταξιδιού Μετρητής χιλιομετρικής απόστασης καυσίμου Οδόμετρο Μετρητής ταξιδιού A Μετρητής ταξιδιού Β Τρέχουσα χιλιομετρική απόσταση καυσίμου Μέση χιλιομετρική απόσταση καυσίμου Κατανάλωση καυσίμου A κουμπί B κουμπί συνέχεια 23 3GMGY600.indb 23 3/2/2011 9:41:22 AM

27 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Με το κουμπί του μετρητή χιλιομετρικής απόστασης καυσίμου B γίνεται εναλλαγή ανάμεσα στους μετρητές χιλιομετρικής απόστασης καυσίμου και στο μετρητή χιλιομετρικής κατανάλωσης καυσίμου. Όταν εμφανίζεται το οδόμετρο ή ο μετρητής ταξιδιού A, πατήστε το κουμπί B για να επιλέξετε οποιαδήποτε κατάσταση λειτουργίας του μετρητή χιλιομετρικής απόστασης καυσίμου. Σελ. 23 Η μέση χιλιομετρική απόσταση καυσίμου και η κατανάλωση καυσίμου βασίζονται στο μετρητή ταξιδιού Α. Τρέχουσα χιλιομετρική απόσταση καυσίμου: Τρέχουσα ή στιγμιαία χιλιομετρική απόσταση καυσίμου. Εάν η ταχύτητά σας είναι 1 km/h ή μικρότερη, θα εμφανιστεί η ένδειξη " ". Μέση χιλιομετρική απόσταση καυσίμου: Η μέση χιλιομετρική απόσταση καυσίμου από τη στιγμή του μηδενισμού του μετρητή ταξιδιού Α. Όταν εμφανιστεί η ένδειξη " ", επισκεφτείτε τον εξουσιοδοτημένο αντιπρόσωπο για επισκευή. Κατανάλωση καυσίμου: Η συνολική κατανάλωση καυσίμου από τη στιγμή του μηδενισμού του μετρητή ταξιδιού Α. Όταν εμφανιστεί η ένδειξη " ", επισκεφτείτε τον εξουσιοδοτημένο αντιπρόσωπο για επισκευή. Για επαναφορά της μέσης χιλιομετρικής απόστασης καυσίμου και της κατανάλωσης καυσίμου: Σελ GMGY600.indb 24 3/2/2011 9:41:23 AM

28 Για επαναφορά του μετρητή ταξιδιού, της μέσης χιλιομετρικής απόστασης καυσίμου, και της κατανάλωσης καυσίμου 1 Για να επαναφέρετε το μετρητή ταξιδιού A, τη μέση χιλιομετρική απόσταση καυσίμου και την κατανάλωση καυσίμου μαζί, πατήστε και κρατήστε πατημένο το κουμπί A. Μετρητής ταξιδιού A Μέση χιλιομετρική απόσταση καυσίμου Κατανάλωση καυσίμου 3 Στη συνέχεια, η οθόνη επιστρέφει στην τελευταία επιλεγμένη ένδειξη. ή 4 Για να επαναφέρετε το μετρητή ταξιδιού B, πατήστε και κρατήστε πατημένο το κουμπί A με την οθόνη στο μετρητή ταξιδιού Β. ή Μετρητής ταξιδιού Β Εγχειρίδιο χειρισμού ή ή 2 Μετά την επαναφορά, εμφανίζεται το "0,0" σε κάθε ένδειξη. Επίσης, μετά από ανεφοδιασμό καυσίμου σε ποσότητα μεγαλύτερη από την εφεδρική, ο μετρητής ταξιδιού Α, η μέση χιλιομετρική απόσταση καυσίμου και η κατανάλωση καυσίμου μπορούν να επανέλθουν αυτόματα. Μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε την κατάσταση λειτουργίας αυτόματης επαναφοράς με ανεφοδιασμό καυσίμου. συνέχεια 25 3GMGY600.indb 25 3/2/2011 9:41:25 AM

29 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Για ενεργοποίηση/απενεργοποίηση της κατάστασης αυτόματης επαναφοράς Μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε την κατάσταση λειτουργίας αυτόματης επαναφοράς με ανεφοδιασμό καυσίμου. Η αρχική ρύθμιση είναι απενεργοποιημένη. 1 Πατήστε και κρατήστε πατημένο το κουμπί B και γυρίστε το διακόπτη στη θέση ON. Κρατήστε πατημένο το κουμπί B μέχρις ότου αρχίσουν να αναβοσβήνουν τα τμήματα οδόμετρου/ μετρητή ταξιδιού και οι μονάδες της οθόνης πολλαπλών λειτουργιών. 2 Πατήστε το κουμπί A για να ενεργοποιήσετε ή να απενεργοποιήσετε την κατάσταση αυτόματης επαναφοράς. ενεργοποιήθηκε απενεργοποιήθηκε 26 3 Για να διακόψετε την επιλογή, πατήστε το κουμπί B. Η οθόνη θα επιστρέψει στις συνηθισμένες συνθήκες. 3GMGY600.indb 26 3/2/2011 9:41:27 AM

30 Ένδειξη κατάστασης λειτουργίας αλλαγής χιλιομετρικής απόστασης καυσίμου Όταν εμφανιστεί το οδόμετρο ή ο μετρητής ταξιδιού Α, μπορεί να ρυθμιστεί η μονάδα της τρέχουσας και της μέσης χιλιομετρικής απόστασης καυσίμου. 1 Εκτός του τύπου Ε Πατήστε και κρατήστε πατημένο το κουμπί A και το κουμπί B. Τύπος E μόνο Αυτή η λειτουργία είναι δυνατή αφού επιλεγεί η μονάδα "km/h" στο ταχύμετρο. Σελ. 20 Η μονάδα στην οθόνη πολλαπλών λειτουργιών αρχίζει να αναβοσβήνει. 2 Πατήστε το κουμπί A για να επιλέξετε "km/l" ή "l/100 km". Εγχειρίδιο χειρισμού 3 Για να διακόψετε την επιλογή, πατήστε το κουμπί B. συνέχεια 27 3GMGY600.indb 27 3/2/2011 9:41:27 AM

31 Εγχειρίδιο χειρισμού Όργανα (Συνέχεια) Ένδειξη κατανάλωσης εφεδρικού καυσίμου Η ένδειξη κατανάλωσης εφεδρικού καυσίμου αλλάζει αυτόματα από την άλλη ένδειξη όταν αναβοσβήσει το πρώτο τμήμα (Ε) του δείκτη καυσίμου. Γεμίστε το ρεζερβουάρ το συντομότερο δυνατό. 1ο τμήμα (Ε) Αναβοσβήνει από 0,0 "l (λίτρα)". Όταν η ποσότητα καυσίμου που καταναλώθηκε υπερβαίνει το 1,0 λίτρο η ένδειξη αναβοσβήνει με ταχύ ρυθμό. Σε περίπτωση που αλλάξετε την εμφάνιση σε οδόμετρο, μετρητή ταξιδιού κ.ο.κ. Σελ. 23, θα επανέλθει αυτόματα στην ένδειξη κατανάλωσης εφεδρικού καυσίμου, εάν τα κουμπιά δεν πατηθούν για 10 δευτερόλεπτα περίπου. Ένδειξη κατανάλωσης εφεδρικού καυσίμου Μετά από ανεφοδιασμό καυσίμου ποσότητας μεγαλύτερης από την εφεδρική, η οθόνη επιστρέφει στην κανονική εμφάνιση όταν ο διακόπτης ανάφλεξης βρίσκεται στη θέση ON για ένα λεπτό περίπου. 28 3GMGY600.indb 28 3/2/2011 9:41:28 AM

32 Για να ρυθμίσετε το ρολόι: 1 Στρίψτε τον κεντρικό διακόπτη στη θέση ON. 2 Πατήστε και κρατήστε πατημένο το κουμπί B μέχρις ότου τα ψηφία της ώρας αρχίσουν να αναβοσβήνουν. 3 Πατήστε το κουμπί A μέχρις ότου εμφανιστεί η επιθυμητή ώρα. Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την ώρα. 5 Πατήστε το κουμπί A μέχρις ότου εμφανιστεί το επιθυμητό λεπτό. Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα τα λεπτά. 6 Πατήστε το κουμπί B. Το ρολόι ρυθμίστηκε. Η ώρα μπορεί επίσης να ρυθμιστεί με το γύρισμα του διακόπτη ανάφλεξης στη θέση OFF. Η οθόνη θα σταματήσει να αναβοσβήνει αυτόματα και η ρύθμιση θα ακυρωθεί αν το κουμπί δεν πατηθεί για 30 δευτερόλεπτα. Εγχειρίδιο χειρισμού 4 Πατήστε το κουμπί B. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν. 29 3GMGY600.indb 29 3/2/2011 9:41:29 AM

33 Εγχειρίδιο χειρισμού 30 Ενδεικτικές λυχνίες Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) Ανάβει όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON. Σβήνει όταν η ταχύτητα φθάσει τα 10 km/h. Εάν ΑΝΑΨΕΙ κατά την οδήγηση: Σελ. 83 Ενδεικτική λυχνία δυσλειτουργίας (MIL) PGM-FI (Programmed Fuel Injection προγραμματιζόμενος ψεκασμός καυσίμου) Ανάβει στιγμιαία όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON με το διακόπτη στάσης κινητήρα στη θέση RUN. Εάν ΑΝΑΨΕΙ ενόσω λειτουργεί ο Ένδειξη HISS Σελ. 100 κινητήρας: Σελ. 82 Ανάβει στιγμιαία όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON. Σβήνει εάν το κλειδί ανάφλεξης διαθέτει τη σωστή κωδικοποίηση. Αναβοσβήνει κάθε 2 δευτερόλεπτα για 24 ώρες όταν ο διακόπτης ανάφλεξης είναι στη θέση OFF. 3GMGY600.indb 30 3/2/2011 9:41:30 AM

34 Ενδεικτική λυχνία αριστερού φλας Ένδειξη προειδοποίησης Ανάβει όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση ON. Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Ανάβει όταν το ψυκτικό υγρό υπερβαίνει την καθορισμένη θερμοκρασία, και/ή η πίεση του λαδιού του κινητήρα είναι κατώτερη από αυτή που χρειάζεται για την κανονική λειτουργία του κινητήρα. Εάν ΑΝΑΨΕΙ κατά την οδήγηση (ενόσω λειτουργεί ο κινητήρας): Σελ. 81 Σελ. 82 Εγχειρίδιο χειρισμού Ενδεικτική λυχνία υψηλής σκάλας Ενδεικτική λυχνία δεξιού φλας Ενδεικτική λυχνία νεκράς ΑΝΑΒΕΙ όταν το κιβώτιο ταχυτήτων είναι στη Νεκρά. 31 3GMGY600.indb 31 3/2/2011 9:41:32 AM

35 Διακόπτες Εγχειρίδιο χειρισμού Διακόπτης στάσης κινητήρα Κανονικά, θα πρέπει να παραμείνει στη θέση RUN. Σε περίπτωση έκτακτης ανάγκης, γυρίστε τον στη θέση OFF για να διακοπεί η λειτουργία του κινητήρα. 32 Κουμπί κόρνας Διακόπτης φλας Διακόπτης σκάλας προβολέα : Υψηλή σκάλα : Μεσαία σκάλα Διακόπτης σινιάλου Αναβοσβήνει τον προβολέα υψηλής σκάλας. Κουμπί μίζας Ο προβολέας σβήνει κατά τη λειτουργία της μίζας. Διακόπτης αλάρμ Η εναλλαγή είναι δυνατή όταν ο διακόπτης ανάφλεξης βρίσκεται στη θέση ON. Μπορεί να γυρίσει στη θέση OFF, ανεξάρτητα από τη θέση του διακόπτη ανάφλεξης. Τα σήματα συνεχίζουν να αναβοσβήνουν με το διακόπτη ανάφλεξης στη θέση OFF ή LOCK αφού ενεργοποιηθεί ο διακόπτης αλάρμ. 3GMGY600.indb 32 3/2/2011 9:41:34 AM

36 Διακόπτης ανάφλεξης Ενεργοποιεί/απενεργοποιεί το ηλεκτρικό σύστημα και κλειδώνει το τιμόνι. Το κλειδί μπορεί να αφαιρεθεί όταν βρίσκεται στη θέση OFF ή LOCK. Κλειδαριά τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε τη μοτοσικλέτα από κλοπή. Επίσης, συνιστάται μια κλειδαριά τροχού σχήματος U ή παρόμοια διάταξη. Κλειδί ανάφλεξης Πιέστε Θέση OFF Θέτει τον κινητήρα εκτός λειτουργίας. Θέση ON Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/οδήγηση. Θέση LOCK Κλειδώνει το τιμόνι. Κλείδωμα 1 Στρίψτε το τιμόνι εντελώς προς τα αριστερά ή εντελώς προς τα δεξιά. 2 Πατήστε το κλειδί προς τα κάτω και γυρίστε το διακόπτη ανάφλεξης στη θέση LOCK. Κουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί. 3 Αφαιρέστε το κλειδί. Εγχειρίδιο χειρισμού 1 2 Γυρίστε Ξεκλείδωμα Εισαγάγετε το κλειδί, πιέστε το προς τα μέσα και γυρίστε το διακόπτη ανάφλεξης στη θέση OFF. 33 3GMGY600.indb 33 3/2/2011 9:41:37 AM

37 Εγχειρίδιο χειρισμού 34 Θέση του κινητήρα σε λειτουργία Θέστε τον κινητήρα σε λειτουργία, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός ΕΙΔΟΠΟΙΗΣΗ Εάν ο κινητήρας δεν εκκινεί εντός 5 δευτερολέπτων, γυρίστε το διακόπτη ανάφλεξης στη θέση OFF και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο γρήγορο ρελαντί και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Πατώντας το γκάζι ή αφήνοντας σε υψηλό ρελαντί για περίπου 5 λεπτά, μπορεί να προκληθεί αποχρωματισμός του σωλήνα εξάτμισης. 4 1 Βεβαιωθείτε πως ο διακόπτης στάσης κινητήρα βρίσκεται στη θέση RUN. 2 Γυρίστε το διακόπτη ανάφλεξης στη θέση ON. 3 Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων ( N η ένδειξη ΑΝΑΒΕΙ). Εναλλακτικά, πατήστε τη μανέτα του συμπλέκτη για να ξεκινήσετε τη μοτοσυκλέτα επιλεγμένη ταχύτητα, εφόσον το πλευρικό σταντ είναι ανασηκωμένο. 4 Πιέστε το κουμπί της μίζας έχοντας το γκάζι εντελώς κλειστό. Εάν ο κινητήρας δεν τίθεται σε λειτουργία: 1 Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί της μίζας για 5 δευτερόλεπτα. 2 Επαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα. 3 Εάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές. 4 Εάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα προτού επιχειρήσετε τα βήματα & και πάλι. Εάν ο κινητήρας δεν τίθεται σε λειτουργία Σελ. 80 3GMGY600.indb 34 3/2/2011 9:41:42 AM

38 Ταχύτητες Το κιβώτιο ταχυτήτων της μοτοσυκλέτας σας διαθέτει έξι ταχύτητες εμπρόσθιας κίνησης σε διάταξη ταχυτήτων μία κάτω, πέντε επάνω Εγχειρίδιο χειρισμού N 1 Εάν επιλέξετε ταχύτητα στη μοτοσυκλέτα με το πλευρικό σταντ κατεβασμένο, ο κινητήρας θα σβήσει. 35 3GMGY600.indb 35 3/2/2011 9:41:44 AM

39 Εγχειρίδιο χειρισμού Ανεφοδιασμός Τάπα πλήρωσης καυσίμου Κλειδί ανάφλεξης Πλάκα στομίου πλήρωσης Στάθμη καυσίμου (μέγ.) Άνοιγμα πλήρωσης καυσίμου Κάλυμμα κλειδαριάς Μην γεμίσετε με βενζίνη πάνω από την πλάκα. Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Η μοτοσυκλέτα σας έχει σχεδιαστεί να χρησιμοποιεί καύσιμο με αριθμό οκτανίων έρευνας (RON) 91 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: 21 λίτρα Οδηγίες ανεφοδιασμού και καυσίμων Σελ. 15 Άνοιγμα της τάπας πλήρωσης καυσίμου Ανοίξτε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί ανάφλεξης γυρίστε το δεξιόστροφα για να ανοίξετε την τάπα. Κλείσιμο της τάπας πλήρωσης καυσίμου 1 Μετά τον ανεφοδιασμό, πιέστε την τάπα πλήρωσης καυσίμου για να κλείσει, μέχρι να κλειδώσει. 2 Αφαιρέστε το κλειδί και κλείστε το κάλυμμα. Το κλειδί δεν μπορεί να αφαιρεθεί, εάν η τάπα δεν έχει κλειδώσει. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμων που τυχόν έχει χυθεί. 36 3GMGY600.indb 36 3/2/2011 9:41:45 AM

40 Εξοπλισμός αποθήκευσης Κάτω από τη σέλα υπάρχει το στήριγμα κράνους, ένα καλώδιο στήριξης κράνους, μια εργαλειοθήκη και μια θήκη εγγράφων. Υπάρχει επίσης χώρος για την αποθήκευση μιας κλειδαριάς σχήματος U, ενός κλειδιού για το πίσω αμορτισέρ και μιας ράβδου προέκτασης. Θήκη εγγράφων Καλώδιο στήριξης Κλειδαριά σχήματος U Καλώδιο στήριξης κράνους κράνους Στήριγμα κράνους Για τη λεπτομερή μέθοδο αποθήκευσης της εργαλειοθήκης, ανατρέξτε στην ενότητα "Εργαλειοθήκη". Σελ. 53 Η κλειδαριά σχήματος U βρίσκεται στη θέση της, επάνω από το πίσω φτερό. Να χρησιμοποιείτε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Μερικές κλειδαριές σχήματος U μπορεί να μην αποθηκεύονται στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. Αφαίρεση της σέλας Σελ. 54 Δακτύλιος D κράνους Εργαλειοθήκη ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση με το κράνος κρεμασμένο στη κλειδαριά του μπορεί να προσκρούσει στον πίσω τροχό ή στην πίσω ανάρτηση και να προκαλέσει σύγκρουση στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε την κλειδαριά κράνους μόνο όταν η μοτοσικλέτα είναι σταθμευμένη. Μην οδηγείτε με το κράνος ασφαλισμένο από το στήριγμά του. Εγχειρίδιο χειρισμού 37 3GMGY600.indb 37 3/2/2011 9:41:47 AM

41 Συντήρηση Παρακαλούμε διαβάστε προσεκτικά τις ενότητες "Η σημασία της συντήρησης" και "Τα βασικά για τη συντήρηση", προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα "Προδιαγραφές" για στοιχεία σχετικά με το σέρβις. Η σημασία της συντήρησης...σελ. 39 Χρονοδιάγραμμα συντήρησης...σελ. 40 Τα βασικά για τη συντήρηση...σελ. 43 Εργαλειοθήκη...σελ. 53 Αφαίρεση και τοποθέτηση μερών του πλαισίου...σελ. 54 Σέλα...σελ. 54 Κλιπ A...σελ. 55 Κλιπ B...σελ. 55 Κλιπ C...σελ. 56 Εμπρός δεξί πλευρικό κάλυμμα...σελ. 57 Αριστερό τμήμα ουράς...σελ. 59 Μπαταρία...σελ. 60 Λάδι κινητήρα... σελ. 61 Ψυκτικό...σελ. 65 Φρένα/Συμπλέκτης...σελ. 67 Πλευρικό σταντ...σελ. 70 Αλυσίδα κίνησης...σελ. 71 Γκάζι... σελ. 74 Άλλες ρυθμίσεις...σελ. 75 Μανέτες συμπλέκτη και φρένου...σελ. 75 Πίσω Ανάρτηση...σελ. 76 Κεντράρισμα προβολέα...σελ. 77 Διακόπτης φωτός φρένου...σελ. 78 Στροφές ρελαντί...σελ. 78 3GMGY600.indb 38 3/2/2011 9:41:52 AM

42 Η σημασία της συντήρησης Η σημασία της συντήρησης Η καλή συντήρηση της μοτοσικλέτας σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε τη μοτοσικλέτα σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο Χρονοδιάγραμμα συντήρησης. σελ. 40 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση της μοτοσικλέτας ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που περιέχονται σε αυτό το εγχειρίδιο κατόχου. Ασφάλεια συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση της μοτοσικλέτας σας. Μονό εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί. Στηρίξτε τη μοτοσυκλέτα σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλευρικό σταντ ή ένα σταντ συντήρησης. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και χώρο με καλό εξαερισμό. Συντήρηση 39 3GMGY600.indb 39 3/2/2011 9:41:55 AM

43 Χρονοδιάγραμμα συντήρησης Συντήρηση Το χρονοδιάγραμμα συντήρησης καθορίζει τις απαιτήσεις συντήρησης για τον ασφαλή, αξιόπιστο και σωστό έλεγχο εκπομπών. Η συντήρηση θα πρέπει να πραγματοποιείται σύμφωνα με τα πρότυπα και τις προδιαγραφές της Honda, από κατάλληλα εκπαιδευμένους και εξοπλισμένους τεχνικούς. Ο εξουσιοδοτημένος αντιπρόσωπος πληροί όλες αυτές τις προϋποθέσεις. Να διατηρείτε ακριβές μητρώο συντήρησης, προκειμένου να διασφαλίσετε τη σωστή συντήρηση της μοτοσικλέτας σας. Βεβαιωθείτε ότι όσοι εκτελούν εργασίες συντήρησης θα συμπληρώνουν αυτό το μητρώο. Όλες οι προγραμματισμένες εργασίες συντήρησης εντάσσονται στο φυσιολογικό κόστος λειτουργίας που αναλαμβάνει ο κάτοχος και θα χρεωθούν από τον αντιπρόσωπο. Να φυλάτε τις αποδείξεις. Εάν πωλήσετε τη μοτοσικλέτα, αυτές οι αποδείξεις θα πρέπει να μεταβιβαστούν μαζί με τη μοτοσικλέτα στον νέο κάτοχο. Η Honda συνιστά μετά από κάθε περιοδική συντήρηση, να γίνεται δοκιμή της μοτοσικλέτας στο δρόμο από τον εξουσιοδοτημένο αντιπρόσωπο. 40 3GMGY600.indb 40 3/2/2011 9:41:57 AM

44 Χρονοδιάγραμμα συντήρησης Συχνότητα Έλεγχος πριν την οδήγηση σελ. 43 Ένδειξη οδομέτρου *1 Ετήσιος έλεγχος Ανατρέξτε Τακτική στη Αντικατάσταση σελίδα Αντικείμενα km Γραμμή καυσίμου Ε Ε Ε Ε Ε Στάθμη καυσίμου Ε Λειτουργία γκαζιού Ε Ε Ε Ε Ε Ε 74 Φίλτρο αέρα *2 Α Α Μπουζί Ε Α Διάκενο βαλβίδων Ε Ε Λάδι κινητήρα Ε Α Α Α Α Α Α 61 Φίλτρο λαδιού κινητήρα Α Α Α Α Α Α 63 Στροφές ρελαντί κινητήρα Ε Ε Ε Ε Ε Ε 78 Ψυκτικό ψυγείου *3 Ε Ε Ε Ε Ε Ε 3 έτη 65 Σύστημα ψύξης Ε Ε Ε Ε Ε Δευτερεύον σύστημα τροφοδοσίας αέρα Ε Ε Ε Ε Ε Επίπεδο συντήρησης : Μέσο. Σας συνιστούμε η συντήρηση να γίνεται από εξουσιοδοτημένο αντιπρόσωπο, εκτός εάν έχετε οι ίδιοι τα απαραίτητα εργαλεία και τη μηχανολογική κατάρτιση. Οι διαδικασίες περιγράφονται στο επίσημο εγχειρίδιο συνεργείου της Honda. Λεζάντα συντήρησης Ε : Επιθεώρηση (καθαρίστε, ρυθμίστε, λιπάνετε ή αντικαταστήστε, εάν χρειάζεται) L : Λίπανση Α : Αντικατάσταση Συντήρηση : Τεχνικό. Για λόγους ασφαλείας, πηγαίνετε τη μοτοσικλέτα σας για σέρβις σε εξουσιοδοτημένο αντιπρόσωπο. συνέχεια 41 3GMGY600.indb 41 3/2/2011 9:41:57 AM

45 Χρονοδιάγραμμα συντήρησης Συντήρηση 42 Συχνότητα Έλεγχος πριν την οδήγηση σελ. 43 Ένδειξη οδομέτρου *1 Σημειώσεις: *1 : Όταν οι ενδείξεις του οδόμετρου είναι μεγαλύτερες, επαναλάβετε με τη συχνότητα που ορίζεται εδώ. *2 : Η συντήρηση πρέπει να γίνεται συχνότερα, όταν οδηγείτε σε περιοχές με ασυνήθιστη υγρασία ή σκόνη. *3 : Η αντικατάσταση απαιτεί μηχανολογικές γνώσεις. Ετήσιος έλεγχος Ανατρέξτε Τακτική στη Αντικατάσταση σελίδα Αντικείμενα km Αλυσίδα κίνησης Ε Κάθε km: Ε L 71 Γλίστρα αλυσίδας κίνησης Ε Ε Ε Ε 73 Υγρό φρένων *3 Ε Ε Ε Ε Ε Ε 2 έτη 67 Φθορά τακακιών φρένων Ε Ε Ε Ε Ε Ε 68 Σύστημα πέδησης Ε Ε Ε Ε Ε Ε 43 Διακόπτης φωτός φρένου Ε Ε Ε Ε Ε 78 Κεντράρισμα προβολέα Ε Ε Ε Ε Ε 77 Φώτα/κόρνα Ε Διακόπτης στάσης κινητήρα Ε Σύστημα συμπλέκτη Ε Ε Ε Ε Ε 43 Υγρό συμπλέκτη *3 Ε Ε Ε Ε Ε Ε 2 έτη 69 Πλευρικό σταντ Ε Ε Ε Ε Ε 70 Ανάρτηση Ε Ε Ε Ε Ε 76 Παξιμάδια, βίδες, ασφάλειες Ε Ε Ε Ε Ε Ε Τροχοί/Ελαστικά Ε Ε Ε Ε Ε Ε 50 Ρουλεμάν λαιμού τιμονιού Ε Ε Ε Ε Ε Ε 3GMGY600.indb 42 3/2/2011 9:42:00 AM

46 Τα βασικά για τη συντήρηση Έλεγχος πριν την οδήγηση Για λόγους ασφαλείας, αποτελεί δική σας ευθύνη η εκτέλεση ελέγχου πριν την οδήγηση και βεβαιωθείτε πως έχει επιλυθεί οποιοδήποτε πρόβλημα εντοπίσατε. Ο έλεγχος πριν την οδήγηση είναι υποχρεωτικός, όχι μόνο για λόγους ασφαλείας, αλλά για την αποφυγή βλαβών ή ακόμα και σκασμένου ελαστικού. Προτού οδηγήσετε τη μοτοσυκλέτα ελέγξτε τα ακόλουθα στοιχεία: Λάδι κινητήρα - ελέγξτε τη στάθμη και προσθέστε εάν χρειάζεται. σελ. 61 Στάθμη καυσίμου - Έλεγχος επάρκειας για τη συγκεκριμένη μετακίνηση. Ανεφοδιαστείτε όποτε χρειαστεί. σελ. 36 Ψυκτικό υγρό - Ελέγξτε τη στάθμη ( σελ. 65), προσθέστε εάν χρειάζεται ( σελ. 66). Φώτα, κόρνα - Ελέγξτε τη σωστή λειτουργία. Φρένα - Ελέγξτε τη λειτουργία, τη στάθμη υγρού φρένων και τη φθορά των τακακιών. σελ. 67, 68 Συμπλέκτης - Ελέγξτε τη σωστή λειτουργία και τη στάθμη υγρού του συμπλέκτη. σελ. 69 Αλυσίδα κίνησης - Ελέγξτε την κατάσταση και τον τζόγο, ρυθμίστε εάν χρειάζεται και λιπάνετε. σελ. 48, 71 Ελαστικά - Ελέγξτε την κατάστασή τους και βεβαιωθείτε πως η πίεση βρίσκεται εντός ορίων. σελ. 50 Γκάζι - Ελέγξτε την ομαλή λειτουργία σε όλες τις θέσεις του τιμονιού. σελ. 74 Διακόπτης στάσης κινητήρα - Βεβαιωθείτε ότι λειτουργεί σωστά. σελ. 32 Συντήρηση 43 3GMGY600.indb 43 3/2/2011 9:42:03 AM

47 Τα βασικά για τη συντήρηση Συντήρηση Αντικατάσταση εξαρτημάτων Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχά τους, για τη διασφάλιση της αξιοπιστίας και της ασφάλειας. Όταν παραγγέλνετε χρωματικά εξαρτήματα, να καθορίζετε το όνομα μοντέλου, το χρώμα και τον κωδικό που αναφέρεται στην ετικέτα χρώματος. Η ετικέτα χρώματος είναι κολλημένη στο πλαίσιο, κάτω από τη σέλα. σελ. 54 Ετικέτα χρώματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση μη γνήσιων εξαρτημάτων της Honda μπορεί να καταστήσει τη μοτοσυκλέτα σας επικίνδυνη και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχα ανταλλακτικά σχεδιασμένα και εγκεκριμένα για τη μοτοσυκλέτα σας. 44 3GMGY600.indb 44 3/2/2011 9:42:04 AM

48 Τα βασικά για τη συντήρηση Μπαταρία Η μοτοσικλέτα σας διαθέτει μπαταρία που δεν χρειάζεται συντήρηση. Δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη της μπαταρίας ή να προσθέτετε αποσταγμένο νερό. Καθαρίστε τους ακροδέκτες της μπαταρίας, εάν λερωθούν ή σκουριάσουν. Μην αφαιρέσετε τις τσιμούχες του πώματος της μπαταρίας. Δεν χρειάζεται να αφαιρεθεί το πώμα κατά τη φόρτιση. ΕΙΔΟΠΟΙΗΣΗ Η μπαταρία σας είναι τέτοιου τύπου που δεν χρειάζεται συντήρηση και μπορεί να καταστραφεί μόνιμα αν μετακινηθεί η λωρίδα πωμάτων της. Αυτό το σύμβολο στην μπαταρία σημαίνει ότι αυτό το προϊόν δε θα πρέπει να μεταχειριστεί σαν οικιακό απόρριμμα. ΕΙΔΟΠΟΙΗΣΗ Μία μπαταρία πεταμένη με λάθος τρόπο μπορεί να προκαλέσει μόλυνση στο περιβάλλον και στην ανθρώπινη υγεία. Πάντα να συμμορφώνεστε με την τοπική νομοθεσία για την απόρριψη των μπαταριών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία εκλύει εκρηκτικά υδρογόνα αέρια κατά την κανονική λειτουργία της. Μια σπίθα ή μια φλόγα μπορεί να προκαλέσει μια τόσο δυνατή έκρηξη στη μπαταρία, η οποία είναι ικανή να σας τραυματίσει σοβαρά ή και θανάσιμα. Να φοράτε προστατευτικά ρούχα και προστατευτικό κάλυμμα προσώπου ή να εμπιστεύεστε τη συντήρηση της μπαταρίας σας σε ειδικό μηχανικό. Καθαρισμός των ακροδεκτών της μπαταρίας 1. Αφαιρέστε την μπαταρία. σελ Εάν οι ακροδέκτες αρχίσουν να σκουριάζουν και είναι επικαλυμμένοι με μια λευκή ουσία, πλύνετε με ζεστό νερό και σκουπίστε τους. συνέχεια Συντήρηση 45 3GMGY600.indb 45 3/2/2011 9:42:06 AM

49 Τα βασικά για τη συντήρηση Συντήρηση 3. Εάν οι ακροδέκτες έχουν διαβρωθεί σημαντικά, καθαρίστε και γυαλίστε τους με μια συρματόβουρτσα ή ένα γυαλόχαρτο. Να φοράτε γυαλιά ασφαλείας. 4. Μετά από τον καθαρισμό, επανατοποθετήστε την μπαταρία. Η μπαταρία διαθέτει περιορισμένη διάρκεια ζωής. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο σχετικά με το χρόνο αντικατάστασης της μπαταρίας. Να αντικαθιστάτε πάντοτε την μπαταρία με άλλη μπαταρία που να μην χρειάζεται συντήρηση, του ίδιου τύπου. Ασφάλειες Οι ασφάλειες προστατεύουν τα ηλεκτρικά κυκλώματα της μοτοσικλέτας σας. Εάν κάποιο ηλεκτρικό εξάρτημα της μοτοσικλέτας σας πάψει να λειτουργεί, ελέγξτε τις ασφάλειες και αντικαταστήστε τις καμένες. σελ. 96 Έλεγχος και αντικατάσταση ασφαλειών Γυρίστε το διακόπτη στο OFF για να αφαιρέσετε και να ελέγξετε τις ασφάλειες. Εάν κάποια ασφάλεια έχει καεί, αντικαταστήστε με μια ασφάλεια της ίδιας δυναμικότητας. Για τις τιμές δυναμικότητας των ασφαλειών, βλ. "Προδιαγραφές". σελ. 113 Καμένη ασφάλεια 46 ΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση ηλεκτρικών εξαρτημάτων που δεν είναι της Honda μπορεί να προκαλέσει υπερφόρτωση στο ηλεκτρικό σύστημα, αποφορτίζοντας την μπαταρία και, ενδεχομένως, προκαλώντας ζημιά στο σύστημα. ΕΙΔΟΠΟΙΗΣΗ Η αντικατάσταση μιας ασφάλειας με μια άλλη υψηλότερης τιμής αυξάνει σημαντικά την πιθανότητα πρόκλησης βλάβης στο ηλεκτρικό σύστημα. 3GMGY600.indb 46 3/2/2011 9:42:07 AM

50 Τα βασικά για τη συντήρηση Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον υπάρχει κάποια βλάβη στο ηλεκτρικό σύστημα. Φροντίστε ώστε η μοτοσικλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο αντιπρόσωπο. Λάδι κινητήρα Η κατανάλωση λαδιού στον κινητήρα διαφέρει και η ποιότητα του λαδιού μειώνεται ανάλογα με τις συνθήκες οδήγησης και το χρόνο που πέρασε. Να ελέγχετε τακτικά τη στάθμη λαδιού του κινητήρα και να προσθέτετε το συνιστώμενο λάδι κινητήρα εάν χρειάζεται. Το ρυπασμένο λάδι ή το παλιό λάδι θα πρέπει να αλλάζεται, όσο το δυνατόν συντομότερα. Επιλογή του λαδιού κινητήρα Για το συνιστώμενο λάδι κινητήρα, βλ. "Προδιαγραφές". σελ. 112 *1. Το πρότυπο JASO T 903 είναι ένας δείκτης για την επιλογή λαδιών κινητήρων για τετράχρονους κινητήρες μοτοσικλετών. Υπάρχουν δύο κατηγορίες: MA και MB. Για παράδειγμα, η ακόλουθη ετικέτα δείχνει την κατάταξη ΜΑ. Κωδικός λαδιού Ταξινόμηση λαδιού *2. Το πρότυπο SAE αξιολογεί τους τύπους λαδιού ανάλογα με το ιξώδες. *3. Η ταξινόμηση API καθορίζει την αξιολόγηση ποιότητας και την απόδοσης των λαδιών κινητήρα. Να χρησιμοποιείτε λάδια κατηγορίας SG ή υψηλότερης, με εξαίρεση τα λάδια που φέρουν την ένδειξη "Energy Conserving" στο κυκλικό σύμβολο σέρβις API. Συντήρηση Εάν χρησιμοποιείτε λάδι που δεν είναι της Honda, ελέγξτε την ετικέτα για να βεβαιωθείτε ότι το λάδι πληροί όλα τα παρακάτω πρότυπα: Πρότυπο JASO T 903*1: MA Πρότυπο SAE*2: 10W-30 Κατάταξη API*3: SG ή υψηλότερων Δεν συνιστάται Συνιστώμενο 47 3GMGY600.indb 47 3/2/2011 9:42:09 AM

51 Τα βασικά για τη συντήρηση Συντήρηση Υγρό φρένων (υγρό συμπλέκτη) Μην συμπληρώνετε και μην αντικαθιστάτε το υγρό των φρένων, παρά μόνον σε έκτακτη ανάγκη. Να χρησιμοποιείτε αποκλειστικά νέο υγρό φρένων, από σφραγισμένο δοχείο. Εάν συμπληρώσετε υγρό, φροντίστε να ελεγχθεί το σύστημα των φρένων από εξουσιοδοτημένο αντιπρόσωπο, το συντομότερο δυνατό. ΕΙΔΟΠΟΙΗΣΗ Το υγρό φρένων μπορεί να προκαλέσει βλάβη στις πλαστικές και τις βαμμένες επιφάνειες. Να σκουπίζετε το χυμένο υγρό αμέσως και να πλένετε σχολαστικά. Εάν η αλυσίδα δεν κινείται ομαλά, παρουσιάζει περίεργους θορύβους, έχει φθαρμένα κυλινδράκια ή χαλαρούς πείρους ή συνδέσμους O-ring που λείπουν ή τσακίσματα, φροντίστε ώστε η αλυσίδα να επιθεωρηθεί από τον εξουσιοδοτημένο αντιπρόσωπο. Επίσης, ελέγξτε το γρανάζι του κινητήρα και το γρανάζι πίσω τροχού. Εάν οποιοδήποτε από αυτά έχει φθαρμένη ή κατεστραμμένη οδόντωση, φροντίστε ώστε το γρανάζι να αντικατασταθεί από τον εξουσιοδοτημένο αντιπρόσωπο. 48 Συνιστώμενο υγρό φρένων: Υγρό φρένων Honda DOT 4 ή αντίστοιχο Αλυσίδα κίνησης Η αλυσίδα κίνησης πρέπει να ελέγχεται και να λιπαίνεται τακτικά. Να ελέγχετε τακτικά την αλυσίδα εάν οδηγείτε συχνά σε ανώμαλο δρόμο, με υψηλές ταχύτητες ή εάν οδηγείτε επιταχύνοντας απότομα. Κανονικά (ΚΑΛΗ ΚΑΤΑΣΤΑΣΗ) Φθαρμένα (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) Κατεστραμμένα (ΑΝΤΙΚΑΤΑΣΤΑΣΗ) ΕΙΔΟΠΟΙΗΣΗ Η χρήση καινούργιας αλυσίδας με φθαρμένα γρανάζια θα έχει ως αποτέλεσμα την ταχύτατη φθορά της αλυσίδας. 3GMGY600.indb 48 3/2/2011 9:42:10 AM

52 Τα βασικά για τη συντήρηση Καθαρισμός και λίπανση Μετά τον έλεγχο του τζόγου, καθαρίστε την αλυσίδα και τα γρανάζια ενόσω περιστρέφετε τον πίσω τροχό. Χρησιμοποιήστε ένα στεγνό πανί με καθαριστικό για αλυσίδες, ειδικά σχεδιασμένο για αλυσίδες με συνδέσμους O-ring ή ένα ουδέτερο καθαριστικό. Εάν η αλυσίδα έχει λερωθεί, χρησιμοποιήστε μια μαλακή βούρτσα για να την καθαρίσετε. Μετά τον καθαρισμό, σκουπίστε και λιπάνετε με το συνιστώμενο λιπαντικό. Εάν δεν διατίθεται, χρησιμοποιήστε βαλβολίνη SAE 80 ή 90. Μην χρησιμοποιείτε καθαριστικά ατμού, καθαριστικά υψηλής πίεσης, συρματόβουρτσα, πτητικούς διαλύτες όπως βενζίνη, καθαριστικά απόξεσης, καθαριστικά αλυσίδων ή λιπαντικά που ΔΕΝ έχουν σχεδιαστεί ειδικά για αλυσίδες με συνδέσμους O-ring, καθώς μπορεί να προκληθεί ζημιά στα στεγανοποιητικά λάστιχα των συνδέσμων O-ring. Αποφύγετε την εισροή λιπαντικού στα φρένα ή στα ελαστικά. Μην απλώνετε υπερβολική ποσότητα λιπαντικού αλυσίδας, για να μην λερώσετε τα ρούχα σας και τη μοτοσυκλέτα. Συντήρηση Συνιστώμενο λιπαντικό: Λιπαντικό αλυσίδας μετάδοσης σχεδιασμένο ειδικά για αλυσίδες τύπου O-ring Συνιστώμενο ψυκτικό Το Pro Honda HP είναι ένα προαναμεμειγμένο διάλυμα αντιπηκτικού και αποσταγμένου νερού. Συγκέντρωση: 50% αντιψυκτικό και 50% αποσταγμένο νερό συνέχεια 49 3GMGY600.indb 49 3/2/2011 9:42:11 AM

53 Τα βασικά για τη συντήρηση Συντήρηση Εάν το αντιπηκτικό είναι σε συγκέντρωση κάτω από 40%, δεν παρέχει κατάλληλη προστασία ενάντια στη διάβρωση και στις χαμηλές θερμοκρασίες. Συγκέντρωση έως 60% θα παρέχει μεγαλύτερη προστασία στα ψυχρότερα κλίματα. ΕΙΔΟΠΟΙΗΣΗ Η χρήση ψυκτικού που δεν προορίζεται συγκεκριμένα για κινητήρες αλουμινίου ή η χρήση νερού βρύσης ενδέχεται να προκαλέσει διάβρωση. Ελαστικά (Έλεγχος/Αντικατάσταση) Έλεγχος της πίεσης του αέρα Να ελέγχετε οπτικά τα ελαστικά σας και να χρησιμοποιείτε ένα μανόμετρο για να μετράτε την πίεση του αέρα τουλάχιστον μία φορά κάθε μήνα, όποτε πιστεύετε ότι τα ελαστικά σας φαίνονται ξεφούσκωτα. Να ελέγχετε πάντοτε την πίεση του αέρα όταν τα ελαστικά είναι κρύα. Έλεγχος για ζημιές Να ελέγχετε τα ελαστικά για τομές, ανοίγματα ή ρωγμές που εκθέτουν το ύφασμα ή τα πλέγματα ή καρφιά ή τα άλλα ξένα αντικείμενα που έχουν ενσωματωθεί στο πλάι του ελαστικού ή στο πέλμα. Επίσης, να ελέγχετε για χτυπήματα ή εξογκώματα στα πλευρικά τοιχώματα των ελαστικών. Έλεγχος για μη φυσιολογική φθορά Να ελέγχετε τα ελαστικά για ενδείξεις μη φυσιολογικής φθοράς στην επιφάνεια επαφής. 50 3GMGY600.indb 50 3/2/2011 9:42:12 AM

54 Τα βασικά για τη συντήρηση Έλεγχος του βάθους του τακουνιού Να ελέγχετε τις ενδείξεις φθοράς των τακουνιών. Εάν γίνουν ορατές, αντικαταστήστε αμέσως τα ελαστικά. Για ασφαλή οδήγηση, θα πρέπει να αντικαθιστάτε τα ελαστικά, όταν επιτευχθεί το ελάχιστο βάθος πέλματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση ελαστικών που είναι υπερβολικά φθαρμένα ή όχι καλά φουσκωμένα μπορεί να προκαλέσει σύγκρουση κατά την οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν το φούσκωμα και τη συντήρηση των ελαστικών. Συντήρηση Επισήμανση θέσης ένδειξης φθοράς Γερμανία Η γερμανική νομοθεσία απαγορεύει τη χρήση των ελαστικών με βάθος πέλματος μικρότερο από 1,6 mm. συνέχεια 51 3GMGY600.indb 51 3/2/2011 9:42:13 AM

55 Τα βασικά για τη συντήρηση Συντήρηση 52 Φροντίστε ώστε τα ελαστικά σας να αντικατασταθούν από εξουσιοδοτημένο αντιπρόσωπο. Για τα συνιστώμενα ελαστικά, τις πιέσεις και το ελάχιστο βάθος πέλματος, ανατρέξτε στην ενότητα "Προδιαγραφές". σελ. 112 Να ακολουθείτε αυτές τις οδηγίες όποτε αντικαθιστάτε τα ελαστικά. Να χρησιμοποιείτε τα συνιστώμενα ελαστικά ή αντίστοιχα των ίδιων διαστάσεων, κατασκευής, βαθμού ταχύτητας και εύρους φορτίου. Αφού τοποθετήσετε το ελαστικό, ζυγοσταθμίστε τον τροχό με γνήσια αντίβαρα της Honda ή αντίστοιχα. Μην τοποθετείτε σαμπρέλα μέσα σε ελαστικό άνευ σαμπρέλας σε αυτήν την μοτοσικλέτα. Υπερβολική αύξηση της θερμοκρασίας μπορεί να προκαλέσει το σκάσιμο της σαμπρέλας. Χρησιμοποιείτε μόνο ελαστικά χωρίς σαμπρέλα γι' αυτή τη μοτοσικλέτα. Οι ζάντες είναι σχεδιασμένες για ελαστικά χωρίς σαμπρέλα και τη στιγμή απότομης επιτάχυνσης ή φρεναρίσματος ένα ελαστικό με σαμπρέλα μπορεί να γλιστρήσει πάνω στη ζάντα και να προκαλέσει γρήγορη διαρροή αέρα από το ελαστικό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση ακατάλληλων ελαστικών στη μοτοσυκλέτα σας μπορεί να επηρεάσει σημαντικά το χειρισμό και την ευστάθεια και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντα το συνιστώμενο από αυτό το εγχειρίδιο μέγεθος και τύπο ελαστικών. 3GMGY600.indb 52 3/2/2011 9:42:14 AM

56 Εργαλειοθήκη Η εργαλειοθήκη είναι κάτω από τη σέλα. σελ. 54 Τα εργαλεία που περιέχονται στην εργαλειοθήκη επιτρέπουν την πραγματοποίηση έκτακτων επισκευών καθοδόν, μικρών ρυθμίσεων και αντικατάστασης τμημάτων της μοτοσικλέτας. Πολυγωνικό κλειδί 8 x 12 mm με ανοιχτό άκρο Πολυγωνικό κλειδί 10 x 14 mm με ανοιχτό άκρο Κατσαβίδι στάνταρ/phillips Λαβή κατσαβιδιού Εξαγωνικό κλειδί 5 mm Εργαλείο αφαίρεσης ασφαλειών Το ακόλουθο εργαλείο παρέχεται επίσης με τη μοτοσυκλέτα σας. Γαντζόκλειδο ρύθμισης αλυσίδας κίνησης Φυλάξτε το γαντζόκλειδο ρύθμισης σε ασφαλές μέρος. Γαντζόκλειδο ρύθμισης πίσω ανάρτησης Καλώδιο στήριξης κράνους Συντήρηση Τα ακόλουθα εργαλεία αποθηκεύονται στο χώρο, όπως φαίνεται στην εικόνα. Γαντζόκλειδο ρύθμισης πίσω ανάρτησης Ράβδος προέκτασης Καλώδιο στήριξης κράνους Προσέξτε να μην προκαλέσετε ζημιά στο δοχείο πίσω φρένου με τις ακριανές θηλιές του καλωδίου στήριξης κράνους. Εργαλειοθήκη Ράβδος προέκτασης Γαντζόκλειδο ρύθμισης αλυσίδας κίνησης 53 3GMGY600.indb 53 3/2/2011 9:42:14 AM

57 Αφαίρεση και τοποθέτηση μερών του πλαισίου Συντήρηση Σέλα Πείροι Άγκιστρα Βάσεις πλαισίου Βάσεις ρεζερβουάρ καυσίμου Σέλα Κλειδί ανάφλεξης Κλειδαριά σέλας Αφαίρεση 1. Τοποθετήστε το κλειδί στην κλειδαριά της σέλας και περιστρέψτε και συγκρατήστε το κλειδί δεξιόστροφα, για να ξεκλειδώσετε τη σέλα. 2. Τραβήξτε το πίσω μέρος της σέλας προς τα πίσω και προς τα επάνω. Τοποθέτηση 1. Τοποθετήστε τη σέλα ευθυγραμμίζοντας τα άγκιστρά της με τις βάσεις του ρεζερβουάρ καυσίμου και τις περόνες της με τις βάσεις του πλαισίου. 2. Πιέστε προς τα εμπρός και προς τα κάτω στο πίσω μέρος της σέλας, ωσότου ασφαλίσει στη θέση του. Βεβαιωθείτε πως η σέλα είναι καλά ασφαλισμένη στη θέση της, τραβώντας την ελαφρά προς τα πάνω. Η σέλα ασφαλίζει αυτόματα όταν κλείσει. Προσέχετε να μην ξεχάσετε το κλειδί σας μέσα στο διαμέρισμα κάτω από τη σέλα. 54 3GMGY600.indb 54 3/2/2011 9:42:19 AM

58 Αφαίρεση και τοποθέτηση μερών του πλαισίου Κλιπ A Κλιπ A Κλιπ B Το κλιπ Α πρέπει να αφαιρεθεί για να αφαιρέσετε την αεροτομή και το εμπρός δεξί πλευρικό κάλυμμα. Αφαίρεση 1. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ελευθερώσετε την ασφάλεια. 2. Τραβήξτε το κλιπ έξω από την οπή. Κεντρικός πείρος Το κλιπ Β πρέπει να αφαιρεθεί για να αφαιρέσετε το εμπρός δεξί πλευρικό κάλυμμα. Αφαίρεση 1. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ελευθερώσετε την ασφάλεια. 2. Τραβήξτε το κλιπ έξω από την οπή. 1 2 Συντήρηση Τοποθέτηση 1. Πιέστε τη βάση του κεντρικού πείρου. 2. Εισαγάγετε το κλιπ στην οπή. 3. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ασφαλίσετε το κλιπ. συνέχεια 55 3GMGY600.indb 55 3/2/2011 9:42:21 AM

59 Αφαίρεση και τοποθέτηση μερών του πλαισίου Κλιπ C Συντήρηση Τοποθέτηση 1. Ανοίξτε ελαφρά τις καστάνιες συγκράτησης και, στη συνέχεια, ωθήστε τις προς τα έξω. 2. Εισαγάγετε το κλιπ στην οπή. 3. Πιέστε ελαφρά προς τα κάτω τον κεντρικό πείρο, για να ασφαλίσετε το κλιπ. 1 Κλιπ C Το κλιπ C πρέπει να αφαιρεθεί για να αφαιρέσετε το αριστερό τμήμα της ουράς. Αφαίρεση 1. Αφαιρέστε τον πείρο με ένα κατσαβίδι Phillips. 2. Τραβήξτε το κλιπ έξω από την οπή Τοποθέτηση 1. Εισαγάγετε το κλιπ στην οπή. 2. Ωθήστε τον πείρο προς το εσωτερικό GMGY600.indb 56 3/2/2011 9:42:23 AM

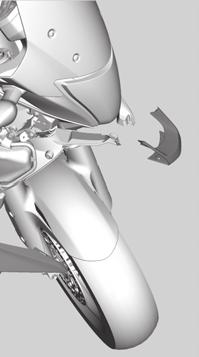

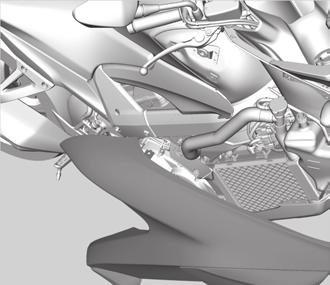

60 Εμπρός δεξί πλευρικό κάλυμμα Αφαίρεση και τοποθέτηση μερών του πλαισίου Εμπρός δεξί πλευρικό κάλυμμα Εμπρός δεξί πλευρικό κάλυμμα Βίδες B Κλιπ B Κλιπ B Εμπρός αεροτομή Συντήρηση Βίδα A Κλιπ A Γλωττίδες Κλιπ A Βίδες B Πείροι Γλωττίδα συνέχεια 57 3GMGY600.indb 57 3/2/2011 9:42:24 AM

61 Αφαίρεση και τοποθέτηση μερών του πλαισίου Εμπρός δεξί πλευρικό κάλυμμα Συντήρηση Το εμπρός δεξί πλευρικό κάλυμμα πρέπει να αφαιρεθεί για να γίνει συντήρηση στο δοχείο του ψυκτικού. Αφαίρεση 1. Αφαιρέστε τα κλιπ Α και την εμπρός αεροτομή. 2. Αφαιρέστε το κλιπ Α, τα κλιπ Β, το μπουλόνι Α και τα μπουλόνια Β από το εμπρός δεξί πλευρικό κάλυμμα. 3. Αποδεσμεύστε τις γλωττίδες από τις εγκοπές. Αποδεσμεύστε προσεκτικά τις γλωττίδες. 4. Αφαιρέστε τους πείρους από τους δακτυλίους στερέωσης. 5. Αφαιρέστε το εμπρός δεξί πλευρικό κάλυμμα. Προσέξτε να μην τοποθετήσετε κανένα βάρος στο πλευρικό κάλυμμα. Τοποθέτηση Τοποθετήστε τα μέρη, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. 58 3GMGY600.indb 58 3/2/2011 9:42:27 AM

62 Αφαίρεση και τοποθέτηση μερών του πλαισίου Αριστερό τμήμα ουράς Αριστερό τμήμα ουράς Εγκοπή Άγκιστρο Κλιπ C Αριστερό τμήμα ουράς Μπουλόνι Γλωττίδες Για την αφαίρεση της μπαταρίας, θα πρέπει να αφαιρεθεί το αριστερό τμήμα της ουράς. Αφαίρεση 1. Αφαιρέστε τη σέλα. σελ Αφαιρέστε το κλιπ C και το μπουλόνι. 3. Αποδεσμεύστε τις γλωττίδες της ουράς από τις εγκοπές του πίσω φτερού. Αποδεσμεύστε προσεκτικά τις γλωττίδες. 4. Αποδεσμεύστε το άγκιστρο από την εγκοπή, τραβώντας προς τα πίσω το αριστερό τμήμα της ουράς και, στη συνέχεια, αφαιρέστε το αριστερό τμήμα της ουράς. Προσέξτε να μην τοποθετήσετε κανένα βάρος στην ουρά. Τοποθέτηση Τοποθετήστε τα μέρη, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Συντήρηση 59 3GMGY600.indb 59 3/2/2011 9:42:27 AM

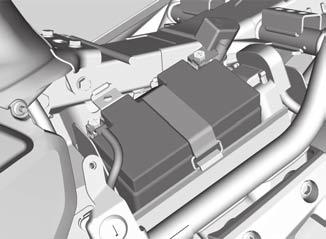

63 Αφαίρεση και τοποθέτηση μερών του πλαισίου Μπαταρία Συντήρηση Μπαταρία Αρνητικός ακροδέκτης Ελαστικός ιμάντας Μπαταρία Θετικός ακροδέκτης 3. Αποσυνδέστε τον αρνητικό ακροδέκτη από την μπαταρία. 4. Αποσυνδέστε το θετικό ακροδέκτη από την μπαταρία. 5. Αφαιρέστε την μπαταρία προσέχοντας να μην σας πέσουν τα παξιμάδια των ακροδεκτών. Τοποθέτηση Τοποθετήστε τα μέρη, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Να συνδέετε πάντοτε το θετικό ακροδέκτη πρώτα. Φροντίστε τα μπουλόνια και τα παξιμάδια να είναι σφιχτά. Το ρολόι θα επιστρέψει στην ώρα 1:00 αν η μπαταρία είναι αποσυνδεδεμένη. Για τη σωστή χρήση της μπαταρίας, ανατρέξτε στην ενότητα "Τα βασικά για τη συντήρηση". σελ. 43 "Η μπαταρία εξαντλείται". σελ Αφαίρεση Βεβαιωθείτε ότι ο γενικός διακόπτης βρίσκεται στη θέση OFF. 1. Αφαιρέστε το αριστερό τμήμα της ουράς. σελ Απαγκιστρώστε τον ελαστικό ιμάντα. 3GMGY600.indb 60 3/2/2011 9:42:33 AM

64 Λάδι κινητήρα Έλεγχος του λαδιού κινητήρα 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 έως 5 λεπτά. 2. Γυρίστε το διακόπτη ανάφλεξης στη θέση OFF, σβήστε τον κινητήρα και περιμένετε για 2 έως 3 λεπτά. 3. Τοποθετήστε τη μοτοσικλέτα σας στην όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 4. Κοιτάζοντας στο παράθυρο ελέγχου στάθμης λαδιού, βεβαιωθείτε πως η στάθμη λαδιού βρίσκεται ανάμεσα στα σημάδια ανώτατης και κατώτατης στάθμης. Τάπα πλήρωσης λαδιού Παράθυρο ελέγχου λαδιού Ανώτατη στάθμη Κατώτατη στάθμη Συντήρηση 61 3GMGY600.indb 61 3/2/2011 9:42:34 AM

65 Λάδι κινητήρα Προσθήκη λαδιού κινητήρα Συντήρηση Προσθήκη λαδιού κινητήρα Εάν η στάθμη του λαδιού βρίσκεται χαμηλότερα ή κοντά στην ένδειξη της κατώτερης στάθμης, προσθέστε λάδι κινητήρα. σελ Αφαιρέστε την τάπα πλήρωσης λαδιού. Προσθέστε το συνιστώμενο λάδι, ωσότου να φθάσει στην ανώτερη ένδειξη στάθμης. Τοποθετήστε τη μοτοσικλέτα σας στην όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια, όταν ελέγχετε τη στάθμη του λαδιού. Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη ένδειξη στάθμης. Φροντίστε να μην περάσουν ξένα αντικείμενα από το στόμιο πλήρωσης λαδιού. Σκουπίστε αμέσως κάθε υγρό που θα χυθεί. 2. Τοποθετήστε με ασφάλεια την τάπα πλήρωσης λαδιού. ΕΙΔΟΠΟΙΗΣΗ Η υπερπλήρωση λαδιού ή η λειτουργία με ανεπαρκές λάδι μπορεί να προκαλέσει βλάβη στον κινητήρα σας. Μην αναμιγνύετε διαφορετικές μάρκες και τύπους λαδιού. Ενδέχεται να επηρεάσουν τη λίπανση και τη λειτουργία του συμπλέκτη. Για οδηγίες σχετικά με το συνιστώμενο λάδι και για την επιλογή λαδιού, βλ. "Τα βασικά για τη συντήρηση". σελ GMGY600.indb 62 3/2/2011 9:42:36 AM

66 Λάδι κινητήρα Αλλαγή λαδιού κινητήρα και φίλτρου Αλλαγή λαδιού κινητήρα και φίλτρου Η αλλαγή του λαδιού και του φίλτρου απαιτεί ειδικά εργαλεία. Σας συνιστούμε να πηγαίνετε τη μοτοσικλέτα σας για σέρβις σε εξουσιοδοτημένο αντιπρόσωπο. Χρησιμοποιήστε ένα γνήσιο φίλτρο λαδιού της Honda ή αντίστοιχο, ειδικό για το δικό σας μοντέλο. 5. Αφαιρέστε την τάπα πλήρωσης λαδιού, το μπουλόνι αποστράγγισης και τη ροδέλα στεγανοποίησης για την αποστράγγιση του λαδιού. Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Η χρήση ακατάλληλου φίλτρου λαδιού μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα. 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 έως 5 λεπτά. 2. Γυρίστε το διακόπτη ανάφλεξης στη θέση OFF, σβήστε τον κινητήρα και περιμένετε για 2 έως 3 λεπτά. 3. Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια και κατεβάστε το πλευρικό σταντ. 4. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από το μπουλόνι αποστράγγισης. Ροδέλα στεγανοποίησης Τάπα αποστράγγισης συνέχεια 63 3GMGY600.indb 63 3/2/2011 9:42:37 AM

67 Λάδι κινητήρα Αλλαγή λαδιού κινητήρα και φίλτρου Συντήρηση 6. Βγάλτε το φίλτρο λαδιού με ένα φιλτρόκλειδο κι αφήστε να αποστραγγιστεί το υπόλοιπο λάδι. Βεβαιωθείτε ότι η προηγούμενη τσιμούχα δεν έχει κολλήσει στον κινητήρα. πορρίψτε το λάδι και το φίλτρο λαδιού σε εγκεκριμένο κέντρο ανακύκλωσης. Τσιμούχα Φίλτρο λαδιού 7. Απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στην τσιμούχα του νέου φίλτρου λαδιού. 8. Τοποθετήστε ένα νέο φίλτρο λαδιού και σφίξτε. Ροπή: 26 N m (2,7 kgf m) 9. Αντικαταστήστε τη ροδέλα στεγανοποίησης. Τοποθετήστε το μπουλόνι αποστράγγισης και σφίξτε. Ροπή: 30 N m (3,1 kgf m) 10. Γεμίστε το στροφαλοθάλαμο με το συνιστώμενο λάδι ( σελ. 47) και τοποθετήστε την τάπα πλήρωσης λαδιού. Απαιτούμενο λάδι Κατά την αλλαγή λαδιού και φίλτρου λαδιού κινητήρα: 3,1 λίτρα Μόνο κατά την αλλαγή λαδιού: 2,9 λίτρα 11. Ελέγξτε τη στάθμη λαδιού. σελ Βεβαιωθείτε ότι δεν υπάρχουν διαρροές λαδιού. 64 3GMGY600.indb 64 3/2/2011 9:42:38 AM

68 Ψυκτικό Έλεγχος του ψυκτικού 1. Τοποθετήστε τη μοτοσικλέτα σε σταθερή, επίπεδη επιφάνεια. 2. Κρατήστε τη μοτοσυκλέτα σας σε όρθια θέση. 3. Βεβαιωθείτε πως, στο δοχείο ψυκτικού, η στάθμη ψυκτικού βρίσκεται ανάμεσα στα σημάδια ανώτατης και κατώτατης στάθμης. Ανώτατη στάθμη Κατώτατη στάθμη Εάν η στάθμη του ψυκτικού πέσει σημαντικά ή εάν το ρεζερβουάρ είναι κενό, μάλλον έχετε σοβαρή διαρροή. Φροντίστε ώστε η μοτοσικλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο αντιπρόσωπο. Προσθήκη ψυκτικού 1. Εάν η στάθμη ψυκτικού βρίσκεται κάτω από την κατώτατη στάθμη, προσθέστε το συνιστώμενο ψυκτικό ( σελ. 49) μέχρις ότου η στάθμη φθάσει το σημάδι ανώτατης στάθμης. Προσθέστε υγρό μόνο από το πώμα του δοχείου ψυκτικού και μην αφαιρέσετε την τάπα του ψυγείου. 2. Αφαιρέστε το εμπρός δεξί πλευρικό κάλυμμα. σελ. 57 Συντήρηση Δοχείο ψυκτικού συνέχεια 65 3GMGY600.indb 65 3/2/2011 9:42:40 AM

69 Ψυκτικό Αλλαγή ψυκτικού Συντήρηση 3. Αφαιρέστε το πώμα του δοχείου και προσθέστε υγρό, ενώ παρακολουθείτε τη στάθμη του ψυκτικού. Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη ένδειξη στάθμης. Φροντίστε να μην περάσουν ξένα αντικείμενα στο άνοιγμα του δοχείου ψυκτικού. 4. Επανατοποθετήστε καλά το πώμα. 5. Τοποθετήστε το εμπρός δεξί πλευρικό κάλυμμα. Πώμα δοχείου ψυκτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν βγάλετε την τάπα του ψυγείου ενώ ο κινητήρας είναι ακόμα ζεστός μπορεί να πεταχτεί το ψυκτικό υγρό και να σας προκαλέσει σοβαρά εγκαύματα. Να αφήνετε πάντα τον κινητήρα και το ψυγείο να κρυώσουν πριν να αφαιρέσετε την τάπα του ψυγείου. Ανώτατη στάθμη Αλλαγή ψυκτικού Δοχείο ψυκτικού Αναθέστε στον εξουσιοδοτημένο αντιπρόσωπο την αλλαγή του ψυκτικού, εκτός εάν έχετε τα κατάλληλα εργαλεία και μηχανολογική κατάρτιση. 66 3GMGY600.indb 66 3/2/2011 9:42:42 AM

70 Φρένα/Συμπλέκτης Έλεγχος του υγρού των φρένων 1. Τοποθετήστε τη μοτοσικλέτα σας στην όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 2. Εμπρός Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού υπερβαίνει την κατώτερη ένδειξη στάθμης. 3. Πίσω Αφαιρέστε τη σέλα. σελ Πίσω Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού βρίσκεται ανάμεσα στην κατώτερη και την ανώτερη ένδειξη στάθμης. Εάν η στάθμη του υγρού φρένων σε κάποιο από τα δοχεία είναι χαμηλότερη από την ένδειξη κατώτερης στάθμης ή εάν υπάρχει υπερβολικός τζόγος στη μανέτα και στο πεντάλ του φρένου, επιθεωρήστε τα τακάκια των φρένων για φθορές. Εάν τα τακάκια δεν είναι φθαρμένα, μάλλον έχετε διαρροή. Φροντίστε ώστε η μοτοσικλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο αντιπρόσωπο. Συντήρηση Εμπρός Δοχείο υγρού εμπρός φρένου Πίσω Ένδειξη ανώτερης στάθμης Δοχείο υγρού πίσω φρένου Ένδειξη κατώτερης στάθμης Ένδειξη κ ατώτερης στάθμης 67 3GMGY600.indb 67 3/2/2011 9:42:44 AM

71 Φρένα/Συμπλέκτης Επιθεώρηση των τακακιών φρένων Συντήρηση Επιθεώρηση των τακακιών φρένων Ελέγξτε την κατάσταση των εγκοπών ένδειξης φθοράς των τακακιών των φρένων. Εμπρός Εάν κάποιο τακάκι φρένου είναι φθαρμένο έως την ένδειξη, τα τακάκια θα πρέπει να αντικατασταθούν. Πίσω Εάν κάποιο τακάκι φρένου είναι φθαρμένο έως το κάτω μέρος της ένδειξης, τα τακάκια θα πρέπει να αντικατασταθούν. Εμπρός Πίσω Τακάκι Τακάκι 1. Εμπρός Να επιθεωρείτε τα τακάκια των φρένων από το κάτω μέρος της δαγκάνας. Να επιθεωρείτε πάντοτε και την αριστερή και τη δεξιά δαγκάνα. 2. Πίσω Να επιθεωρείτε τα τακάκια των φρένων από το πίσω δεξί και αριστερό μέρος της μοτοσικλέτας. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν τα τακάκια από εξουσιοδοτημένο αντιπρόσωπο. Να αντικαθιστάτε πάντοτε όλα τα τακάκια φρένων (αριστερά και δεξιά) ταυτόχρονα. Ένδειξη φθοράς Δίσκος Ένδειξη φθοράς Ένδειξη φθοράς Δίσκος Ένδειξη φθοράς 68 3GMGY600.indb 68 3/2/2011 9:42:49 AM

72 Φρένα/Συμπλέκτης Έλεγχος υγρού συμπλέκτη Έλεγχος υγρού συμπλέκτη Δοχείο υγρού συμπλέκτη Εάν η στάθμη του υγρού είναι χαμηλή ή εάν εντοπίσετε διαρροές υγρού ή φθορές ή ρωγμές στους εύκαμπτους σωλήνες και τις συνδέσεις, φροντίστε να γίνει συντήρηση στο σύστημα του συμπλέκτη από τον αντιπρόσωπο. Συντήρηση Ένδειξη κατώτερης στάθμης 1. Τοποθετήστε τη μοτοσικλέτα σας στην όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 2. Βεβαιωθείτε ότι το δοχείο υγρού συμπλέκτη είναι οριζόντιο και ότι η στάθμη του υγρού υπερβαίνει την κατώτερη ένδειξη στάθμης. 69 3GMGY600.indb 69 3/2/2011 9:42:50 AM

73 Πλευρικό σταντ Συντήρηση Πλευρικό σταντ ελατήριο 4. Εκκινήστε τον κινητήρα, πατήστε τη μανέτα του συμπλέκτη και επιλέξτε σχέση μετάδοσης στο κιβώτιο ταχυτήτων. 5. Κατεβάστε εντελώς το πλευρικό σταντ. Ο κινητήρας θα πρέπει να σβήσει καθώς κατεβάζετε το πλευρικό σταντ. Εάν ο κινητήρας δεν σβήσει, πηγαίνετε τη μοτοσικλέτα στον εξουσιοδοτημένο αντιπρόσωπο για έλεγχο. 1. Βεβαιωθείτε ότι το πλευρικό σταντ λειτουργεί ομαλά. Εάν το πλευρικό σταντ είναι δύσκαμπτο ή τρίζει, καθαρίστε την περιοχή περιστροφής και λιπάνετε το περιστρεφόμενο μπουλόνι με καθαρό γράσο. 2. Ελέγξτε το ελατήριο για φθορά ή απώλεια τάσης. 3. Καθίστε στη μοτοσικλέτα, θέστε τη Νεκρά στο κιβώτιο ταχυτήτων και σηκώστε το πλευρικό σταντ. 70 3GMGY600.indb 70 3/2/2011 9:42:51 AM

74 Αλυσίδα κίνησης Επιθεώρηση του τζόγου της αλυσίδας κίνησης Ελέγξτε τον τζόγο της αλυσίδας κίνησης σε αρκετά σημεία κατά μήκος της αλυσίδας. Εάν ο τζόγος δεν είναι σταθερός σε όλα τα σημεία, ορισμένοι σύνδεσμοι μπορεί να έχουν τσακίσει ή μπλοκάρει. Φροντίστε ώστε η αλυσίδα να επιθεωρηθεί από τον εξουσιοδοτημένο αντιπρόσωπο. 3. Ελέγξτε τον τζόγο στο κάτω μισό τμήμα στο μεσοδιάστημα της αλυσίδας μετάδοσης κίνησης ανάμεσα στα γρανάζια. Τζόγος αλυσίδας κίνησης: 30 έως 40 mm Μην οδηγείτε τη μοτοσυκλέτα σας εάν ο τζόγος υπερβαίνει τα 50 mm. Συντήρηση 1. Τοποθετήστε τη μοτοσυκλέτα σας στο πλευρικό σταντ, σε επίπεδη επιφάνεια. 2. Σταματήστε τη μηχανή. Επιλέξτε τη Νεκρά στο κιβώτιο ταχυτήτων. 4. Κυλήστε τη μοτοσυκλέτα προς τα εμπρός και βεβαιωθείτε πως η αλυσίδα κινείται ομαλά. συνέχεια 71 3GMGY600.indb 71 3/2/2011 9:42:53 AM

75 Αλυσίδα κίνησης Ρύθμιση του τζόγου της αλυσίδας κίνησης Συντήρηση 5. Ελέγξτε τα γρανάζια. σελ Καθαρίστε και λιπάνετε την αλυσίδα κίνησης. σελ. 49 Ρύθμιση του τζόγου της αλυσίδας κίνησης Η ρύθμιση της αλυσίδας απαιτεί ειδικά εργαλεία. Φροντίστε ώστε να πραγματοποιηθεί ρύθμιση του τζόγου της αλυσίδας κίνησης από τον εξουσιοδοτημένο αντιπρόσωπο. 1. Σταματήστε τη μηχανή. Επιλέξτε τη Νεκρά στο κιβώτιο ταχυτήτων. 2. Στηρίξτε τη μοτοσυκλέτα σας με ασφάλεια και ανασηκώστε τον πίσω τροχό χρησιμοποιώντας ένα σταντ ή ένα υποστήριγμα. 3. Χαλαρώστε το μπουλόνι σύσφιξης της βάσης συγκράτησης ρουλεμάν. 4. Στρέψτε τη βάση συγκράτησης ρουλεμάν δεξιόστροφα ή αριστερόστροφα, ώστε να επιτευχθεί ο σωστός τζόγος της αλυσίδας με το γαντζόκλειδο και τη ράβδο προέκτασης. 5. Σφίξτε το μπουλόνι σύσφιξης της βάσης συγκράτησης ρουλεμάν στην καθορισμένη ροπή. Ροπή: 74 N m (7,5 kgf m) Εάν δεν χρησιμοποιήσετε δυναμόκλειδο (ροπόκλειδο) για τη συγκεκριμένη τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο αντιπρόσωπο, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. 6. Ελέγξτε τον τζόγο της αλυσίδας. σελ. 71 Βάση συγκράτησης ρουλεμάν Μπουλόνι σύσφιξης βάσης συγκράτησης ρουλεμάν Γαντζόκλειδο 72 Ράβδος προέκτασης 3GMGY600.indb 72 3/2/2011 9:42:54 AM

76 Αλυσίδα κίνησηςέλεγχος της γλίστρας της αλυσίδας κίνησης Έλεγχος φθοράς της αλυσίδας κίνησης Ελέγξτε την ετικέτα φθοράς της αλυσίδας κατά τη ρύθμιση της αλυσίδας κίνησης. Εάν η κόκκινη ζώνη στην ετικέτα ευθυγραμμίζεται με το άκρο της οδόντωσης του κινούμενου γραναζιού μετά τη ρύθμιση της αλυσίδας στο κατάλληλο λασκάρισμα, η αλυσίδα είναι εξαιρετικά φθαρμένη και πρέπει να αντικατασταθεί. Αλυσίδα: DID 50VA8 ή RK 50HFOZ5 Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί η αλυσίδα κίνησης από εξουσιοδοτημένο αντιπρόσωπο. Έλεγχος της γλίστρας της αλυσίδας κίνησης Ελέγξτε την κατάσταση της γλίστρας της αλυσίδας κίνησης. Η γλίστρα της αλυσίδας κίνησης πρέπει να αντικατ ασταθεί αν έχει φθαρεί μέχρι το δείκτη ορίου φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί η γλίστρα της αλυσίδας κίνησης από εξουσιοδοτημένο αντιπρόσωπο. Γλίστρα αλυσίδας κίνησης Συντήρηση Κόκκινη ζώνη Δείκτης ορίου φθοράς Άκρο οδόντωσης κινούμενου γραναζιού 73 3GMGY600.indb 73 3/2/2011 9:42:57 AM

77 Γκάζι Έλεγχος του γκαζιού Ρύθμιση του τζόγου του γκαζιού Συντήρηση Με τον κινητήρα σβηστό, βεβαιωθείτε ότι το γκάζι περιστρέφεται ομαλά από την πλήρως κλειστή στην πλήρως ανοιχτή θέση σε όλες τις θέσεις του τιμονιού και ότι ο τζόγος του γκαζιού είναι σωστός. Εάν το γκάζι δεν μετακινείται ομαλά, κλείνει αυτόματα ή εάν η ντίζα έχει υποστεί ζημιά, πηγαίνετε τη μοτοσικλέτα σας στον εξουσιοδοτημένο αντιπρόσωπο για έλεγχο. 1. Χαλαρώστε το παξιμάδι ασφάλισης. 2. Στρέψτε το ρυθμιστή μέχρις ότου ο τζόγος κυμανθεί μεταξύ 4 και 6 mm. 3. Σφίξτε το παξιμάδι ασφάλισης και ελέγξτε και πάλι τη λειτουργία του γκαζιού. Παξιμάδι ασφάλισης Τζόγος στο γκριπ του γκαζιού: 4 έως 6 mm Τζόγος + Γκριπ γκαζιού Ρυθμιστικό 74 3GMGY600.indb 74 3/2/2011 9:43:01 AM

78 Άλλες ρυθμίσεις Ρύθμιση της μανέτας συμπλέκτη και φρένου Μπορείτε να ρυθμίσετε την απόσταση μεταξύ του άκρου της μανέτας του συμπλέκτη και του φρένου. Μέθοδος ρύθμισης Περιστρέψτε το ρυθμιστικό, ωσότου όλοι οι αριθμοί να ευθυγραμμιστούν με την ένδειξη, ωθώντας τη μανέτα προς τα εμπρός, στην επιθυμητή θέση. Μετά από τη ρύθμιση, βεβαιωθείτε ότι οι μανέτες λειτουργούν σωστά, πριν από την οδήγηση. ΕΙΔΟΠΟΙΗΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα φυσικά του όρια. Συντήρηση Μανέτα συμπλέκτη Ρυθμιστικό Ρυθμιστικό Μανέτα φρένου Εμπρός Εμπρός Σημάδι αναγνώρισης Σημάδι αναγνώρισης Γκριπ τιμονιού 75 3GMGY600.indb 75 3/2/2011 9:43:04 AM

79 Άλλες ρυθμίσεις Ρύθμιση της πίσω ανάρτησης Συντήρηση Ρύθμιση της πίσω ανάρτησης Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Χρησιμοποιείστε ένα γαντζόκλειδο και μια ράβδο προέκτασης για να στρέψετε το ρυθμιστή. Η θέση 1 είναι για τη μείωση της προφόρτισης του ελατηρίου (μαλακή ρύθμιση) ενώ οι θέσεις 3 έως 7 είναι για την αύξηση της προφόρτισης του ελατηρίου (σκληρή ρύθμιση). Η κανονική θέση είναι η 2. Ράβδος προέκτασης Γαντζόκλειδο Απόσβεση επαναφοράς Μπορείτε να ρυθμίσετε την απόσβεση επαναφοράς με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε δεξιόστροφα για αύξηση της απόσβεσης επαναφοράς (σκληρό) ή αριστερόστροφα για μείωση της απόσβεσης επαναφοράς (μαλακό). Η κανονική θέση είναι 1 1/2 στροφές από τη μέγιστη ρύθμιση, έτσι ώστε το σημάδι του ρυθμιστικού να ευθυγραμμίζεται με την ένδειξη αναφοράς. Σημάδι Ρυθμιστής προφόρτισης ελατηρίου Εάν επιχειρήσετε να εκτελέσετε απευθείας ρύθμιση από τη θέση 1 στην 7 ή από τη θέση 7 στην 1, ενδέχεται να προκληθεί ζημιά στο αμορτισέρ. Σημάδι αναφοράς Ρυθμιστής απόσβεσης 3GMGY600.indb 76 3/2/2011 9:43:08 AM

80 Άλλες ρυθμίσεις Κεντράρισμα του προβολέα ΕΙΔΟΠΟΙΗΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα όριά του. ΕΙΔΟΠΟΙΗΣΗ To πίσω αμορτισέρ περιέχει αέριο άζωτο υπό υψηλή πίεση. Μην επιχειρείτε να αποσυναρμολογήσετε, να επισκευάσετε ή να απορρίψετε λανθασμένα το αμορτισέρ. Απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο. Κεντράρισμα του προβολέα Μπορείτε να προσαρμόσετε την κατακόρυφη στόχευση του προβολέα, για σωστή ευθυγράμμιση. Περιστρέψτε τη βίδα, χρησιμοποιώντας το σταυροκατσάβιδο που παρέχεται στην εργαλειοθήκη ( σελ. 53) προς τα μέσα ή έξω, όπως απαιτείται. Να σέβεστε τους τοπικούς νόμους και κανονισμούς. Βίδα Συντήρηση Επάνω Κάτω 77 3GMGY600.indb 77 3/2/2011 9:43:09 AM

81 Άλλες ρυθμίσεις Ρύθμιση του διακόπτη φωτός φρένου Ρύθμιση του διακόπτη φωτός φρένου Ρύθμιση στροφών ρελαντί Συντήρηση Ελέγξτε τη λειτουργία του διακόπτη φωτός φρένου. Περιστρέψτε το παξιμάδι ρύθμισης προς την κατεύθυνση A εάν ο διακόπτης ανταποκρίνεται πολύ αργά ή περιστρέψτε το παξιμάδι προς την κατεύθυνση B εάν ο διακόπτης ανταποκρίνεται πολύ γρήγορα. Παξιμάδι ρύθμισης Για να ρυθμίσετε με ακρίβεια τις στροφές του ρελαντί, ο κινητήρας θα πρέπει να βρίσκεται σε φυσιολογική θερμοκρασία λειτουργίας. Δέκα λεπτά οδήγησης με σταμάτημα-ξεκίνημα είναι αρκετά. 1. Προθερμάνετε τον κινητήρα, επιλέξτε τη νεκρά και σταθμεύστε τη μοτοσυκλέτα σας στο πλευρικό σταντ, σε επίπεδη επιφάνεια. 2. Ρυθμίστε τις στροφές του ρελαντί με τη βίδα ρύθμισης του ρελαντί. B A Στροφές ρελαντί (σε νεκρά): ± 100 σ.α.λ. Αύξηση Μείωση Διακόπτης φωτός φρένου Βίδα ρύθμισης γκαζιού 78 3GMGY600.indb 78 3/2/2011 9:43:11 AM

82 Αντιμετώπιση προβλημάτων Ο κινητήρας δεν εκκινε ίται (η ενδεικτική λυχνία του συστήματος HISS παραμένει αναμμένη)... σελ. 80 Υπερθέρμανση (οι ενδείξεις προειδοποίησης/υψηλής θερμοκρασίας ψυκτικού είναι αναμμένες)...σελ. 81 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν... σελ. 82 Ενδεικτική λυχνία χαμηλής πίεσης λαδιού...σελ. 82 Ενδεικτική λυχνία δυσλειτουργίας (MIL) PGM-FI (Programmed Fuel Injection προγραμματιζόμενος ψεκασμός καυσίμου)...σελ. 8 2 Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος φρένων)...σελ. 83 Άλλες προειδοποιητικές λυχνίες...σελ. 84 Ένδειξη βλάβης δείκτη καυσίμου...σελ. 84 Διάτρηση ελαστικού...σελ. 85 Προβλήματα στο ηλεκτρικό σύστημα...σελ. 92 Η μπαταρία εξαντλείται...σελ. 92 Καμένος λαμπτήρας...σελ. 92 Καμένη ασφάλεια...σελ. 96 3GMGY600.indb 79 3/2/2011 9:43:22 AM

83 Ο κινητήρας δεν εκκινείται (η ενδεικτική λυχνία του συστήματος HISS παραμένει αναμμένη) Αντιμετώπιση προβλημάτων 80 Η μίζα λειτουργεί αλλά ο κινητήρας δεν εκκινείται Σημειώστε τα ακόλουθα στοιχεία: Ελέγξτε τη σωστή διαδικασία εκκίνησης του κινητήρα. σελ. 34 Βεβαιωθείτε για την παρουσία βενζίνης στο ρεζερβουάρ. Ελέγξτε εάν είναι αναμμένη η ενδεικτική λυχνία δυσλειτουργίας (MIL) PGM-FI. Εάν η ενδεικτική λυχνία είναι αναμμένη, επικοινωνήστε με την αντιπροσωπία το συντομότερο δυνατό. Ελέγξτε εάν η ενδεικτική λυχνία του συστήματος HISS παραμένει ON. Γυρίστε το διακόπτη ανάφλεξης στη θέση OFF και αφαιρέστε το κλειδί. Τοποθετήστε και πάλι το κλειδί και γυρίστε το διακόπτη ανάφλεξης στη θέση ON. Εάν η ενδεικτική λυχνία παραμένει αναμμένη, ελέγξτε τα παρακάτω: Ελέγξτε εάν υπάρχει κι άλλο κλειδί (συμπεριλαμβανομένου και του ανταλλακτικού κλειδιού) κοντά στο κεντρικό διακόπτη. Ελέγξτε εάν υπάρχουν μεταλλικά αντικείμενα ή αυτοκόλλητα επάνω στο κλειδί. Εάν η ενδεικτική λυχνία του HISS παραμένει αναμμένη, φροντίστε να ελεγχθεί η μοτοσικλέτα σας από τον εξουσιοδοτημένο αντιπρόσωπο. Η μίζα δεν λειτουργεί Σημειώστε τα ακόλουθα στοιχεία: Βεβαιωθείτε ότι ο διακόπτης παύσης του κινητήρα βρίσκεται στη θέση RUN. σελ. 32 Ελέγξτε για καμένη ασφάλεια. σελ. 96 Ελέγξτε για χαλαρή σύνδεση μπαταρίας ή διάβρωση των ακροδεκτών της μπαταρίας. σελ. 60 Ελέγξτε την κατάσταση της μπαταρίας. σελ. 92 Εάν το πρόβλημα εξακολουθεί, πηγαίνετε την μοτοσικλέτα για επιθεώρηση στον εξουσιοδοτημένο αντιπρόσωπο. 3GMGY600.indb 80 3/2/2011 9:43:23 AM

84 Υπερθέρμανση (οι ενδείξεις προειδοποίησης/υψηλής θερμοκρασίας ψυκτικού είναι αναμμένες) Ο κινητήρας υπερθερμαίνεται όταν συμβαίνουν τα παρακάτω: Ανάβει η ένδειξη υψηλής θερμοκρασίας ψυκτικού και η ένδειξη προειδοποίησης. Η επιτάχυνση γίνεται πιο αργή. Εάν συμβαίνει αυτό, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και εκτελέστε την ακόλουθη διαδικασία. Το παρατεταμένο ρελαντί σε υψηλές στροφές ενδέχεται να κάνει την ένδειξη υψηλής θερμοκρασίας ψυκτικού και την ένδειξη προειδοποίησης να ανάψουν. ΕΙΔΟΠΟΙΗΣΗ Εάν εξακολουθήσετε να οδηγείτε με υπερθερμασμένο κινητήρα, μπορεί να προκληθεί σοβαρή βλάβη στον κινητήρα. 1. Σβήστε τον κινητήρα χρησιμοποιώντας το διακόπτη ανάφλεξης και, κατόπιν, στρέψτε το διακόπτη ανάφλεξης στη θέση ΟΝ. 2. Βεβαιωθείτε πως ο ανεμιστήρας του ψυγείου βρίσκεται σε λειτουργία και, κατόπιν, στρέψτε το διακόπτη ανάφλεξης στη θέση OFF. Εάν ο ανεμιστήρας δεν λειτουργεί: Υποψιαστείτε ότι υπάρχει βλάβη. Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στον εξουσιοδοτημένο αντιπρόσωπο σας. Εάν ο ανεμιστήρας λειτουργεί: Αφήστε τον κινητήρα να κρυώσει με το διακόπτη ανάφλεξης στη θέση OFF. 3. Αφού κρυώσει ο κινητήρας, επιθεωρήστε τον εύκαμπτο σωλήνα του ψυγείου και ελέγξτε για διαρροή. σελ. 65 Εάν υπάρχει διαρροή: Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στον εξουσιοδοτημένο αντιπρόσωπο σας. 4. Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ψυκτικού και προσθέστε το απαραίτητο ψυκτικό υγρό. σελ Εάν οι έλεγχοι 1-4 δείξουν φυσιολογικά αποτελέσματα, μπορείτε να συνεχίσετε να οδηγείτε, αλλά να παρακολουθείτε στενά το μετρητή της θερμοκρασίας. Αντιμετώπιση προβλημάτων 81 3GMGY600.indb 81 3/2/2011 9:43:24 AM

85 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν Αντιμετώπιση προβλημάτων Ενδεικτική λυχνία χαμηλής πίεσης λαδιού Εάν ανάψει η ενδεικτική λυχνία χαμηλής πίεσης λαδιού και η προειδοποιητική λυχνία, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και σβήστε τον κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Εάν εξακολουθήσετε να οδηγείτε με χαμηλή πίεση λαδιού, μπορεί να προκληθεί σοβαρή βλάβη στον κινητήρα. 1. Ελέγξτε τη στάθμη λαδιού του κινητήρα και προσθέστε λάδι, όπως απαιτείται. σελ Θέστε τον κινητήρα σε λειτουργία. Συνεχίστε την οδήγηση μόνον εάν σβήσει η ενδεικτική λυχνία χαμηλής πίεσης λαδιού και η προειδοποιητική λυχνία. Η γρήγορη επιτάχυνση μπορεί να κάνει την ενδεικτική λυχνία χαμηλής πίεσης λαδιού και την προειδοποιητική λυχνία να ανάψει στιγμιαία, ειδικά εάν η στάθμη λαδιού είναι κοντά στη χαμηλότερη ένδειξη ή την έχει φθάσει. Εάν η ενδεικτική λυχνία χαμηλής πίεσης λαδιού και η προειδοποιητική λυχνία παραμείνει αναμμένη όταν η στάθμη του λαδιού βρίσκεται στο σωστό επίπεδο, σβήστε τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. Εάν η στάθμη λαδιού του κινητήρα πέσει γρήγορα, η μοτοσικλέτα σας ενδέχεται να έχει διαρροή ή άλλο σημαντικό πρόβλημα. Φροντίστε ώστε η μοτοσικλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο αντιπρόσωπο. Ενδεικτική λυχνία δυσλειτουργίας (MIL) PGM-FI (Programmed Fuel Injection προγραμματιζόμενος ψεκασμός καυσίμου) Εάν η ενδεικτική λυχνία ανάψει κατά την οδήγηση, ενδέχεται να υπάρχει κάποιο σοβαρό πρόβλημα με το σύστημα PGM-FI. Μειώστε ταχύτητα και φροντίστε να ελεγχθεί η μοτοσικλέτα σας από τον εξουσιοδοτημένο αντιπρόσωπο το συντομότερο δυνατό. 82 3GMGY600.indb 82 3/2/2011 9:43:25 AM

86 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) Ενδεικτική λυχνία ABS (Σύστημα αντιμπλοκαρίσματος φρένων) Εάν η ενδεικτική λυχνία λειτουργεί με έναν από τους παρακάτω τρόπους, έχετε σοβαρό πρόβλημα με το σύστημα των φρένων. Μειώστε ταχύτητα και φροντίστε να ελεγχθεί η μοτοσικλέτα σας από τον εξουσιοδοτημένο αντιπρόσωπο το συντομότερο δυνατό. Η ενδεικτική λυχνία ανάβει ή αρχίζει να αναβοσβήνει κατά την οδήγηση. Η ενδεικτική λυχνία δεν ανάβει όταν ο διακόπτης ανάφλεξης βρίσκεται στη θέση ΟΝ. Η ενδεικτική λυχνία δεν σβήνει σε ταχύτητες άνω των 10 km/h. Εάν η ενδεικτική λυχνία ABS παραμείνει αναμμένη, τα φρένα θα συνεχίσουν να λειτουργούν με το συμβατικό τρόπο, αλλά χωρίς τη λειτουργία αντιμπλοκαρίσματος. Η ενδεικτική λυχνία ABS ενδέχεται να αναβοσβήνει εάν στρέψετε τον πίσω τροχό ενόσω η μοτοσυκλέτα σας είναι ανασηκωμένη από το έδαφος. Σε αυτή την περίπτωση, στρέψτε το διακόπτη στη θέση OFF και πάλι στη θέση ON. Η ενδεικτική λυχνία ABS θα σβήσει, αφού η ταχύτητά σας φθάσει τα 30 km/h. Αντιμετώπιση προβλημάτων 83 3GMGY600.indb 83 3/2/2011 9:43:25 AM

87 Άλλες προειδοποιητικές λυχνίες Ένδειξη βλάβης δείκτη καυσίμου Αντιμετώπιση προβλημάτων Εάν υπάρχει πρόβλημα στο σύστημα καυσίμου, όλες οι ενδείξεις του μετρητή καυσίμου θα εμφανιστούν όπως φαίνεται στην εικόνα. Εάν συμβαίνει κάτι τέτοιο, επικοινωνήστε με την αντιπροσωπία το συντομότερο δυνατό. 84 3GMGY600.indb 84 3/2/2011 9:43:25 AM

88 Διάτρηση ελαστικού Η επισκευή κάποιας τρύπας σε ελαστικό ή η αφαίρεση του ελαστικού απαιτεί ειδικά εργαλεία και τεχνική κατάρτιση. Σας συνιστούμε η συγκεκριμένη επισκευή να γίνει από τον εξουσιοδοτημένο αντιπρόσωπό σας. Μετά από έκτακτη επισκευή, φροντίστε να γίνεται πάντα έλεγχος/αντικατάσταση του ελαστικού από εξουσιοδοτημένο αντιπρόσωπο. Επισκευή έκτακτης ανάγκης με τη χρήση ενός κιτ επισκευής ελαστικού Εάν το ελαστικό σας έχει τρυπηθεί ελάχιστα, μπορείτε να εκτελέσετε επισκευή έκτακτης ανάγκης χρησιμοποιώντας ένα κιτ επισκευής ελαστικού χωρίς σαμπρέλα (tubeless). Ακολουθήστε τις οδηγίες που συνοδεύουν το κιτ επισκευής ελαστικών έκτακτης ανάγκης. Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό είναι επικίνδυνη. Μην υπερβαίνετε τα 50 km/h. Φροντίστε να επισκευαστεί το ελαστικό από εξουσιοδοτημένο αντιπρόσωπο, το συντομότερο δυνατό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση της μοτοσικλέτας σας με προσωρινά επισκευασμένο ελαστικό μπορεί να είναι επικίνδυνη. Εάν η προσωρινή επισκευή αστοχήσει, μπορεί να προκληθεί ατύχημα και να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Εάν πρέπει να οδηγείτε με προσωρινά επισκευασμένο ελαστικό, να οδηγείτε αργά και προσεκτικά και να μην υπερβαίνετε τα 50 km/h, ωσότου να αντικατασταθεί το ελαστικό. Αφαίρεση ελαστικών Ακολουθήστε αυτές τις διαδικασίες εάν πρέπει να αφαιρέσετε τον τροχό, προκειμένου να επισκευάσετε κάποια τρύπα. Αντιμετώπιση προβλημάτων συνέχεια 85 3GMGY600.indb 85 3/2/2011 9:43:26 AM

89 Διάτρηση ελαστικού Αφαίρεση ελαστικών Αντιμετώπιση προβλημάτων Κατά την αφαίρεση και την τοποθέτηση του τροχού, προσέξτε να μην προκαλέσετε βλάβη στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμού. Εμπρός τροχός Αφαίρεση 1. Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. 2. Καλύψτε και τις δύο πλευρές του εμπρός τροχού και της δαγκάνας του φρένου με ταινία προστασίας ή ύφασμα. Ταινία ή πανί Βίδες στερέωσης 3. Στη δεξιά πλευρά, αφαιρέστε τις βίδες και αφαιρέστε τη δαγκάνα του φρένου. 4. Στην αριστερή πλευρά, αφαιρέστε τις βίδες και αφαιρέστε τη δαγκάνα του φρένου. Στηρίξτε τη δαγκάνα του φρένου, έτσι ώστε να μη κρέμεται από το μαρκούτσι του φρένου. Μην περιστρέφετε τα μαρκούτσια των φρένων. Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρωμιά στην επιφάνεια του δίσκου ή στα τακάκια. Μην πατάτε τη μανέτα του φρένου και μην πατάτε το πεντάλ του φρένου όταν η δαγκάνα του φρένου έχει αφαιρεθεί. Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την αφαίρεση. Δαγκάνα φρένου 86 3GMGY600.indb 86 3/2/2011 9:43:26 AM

90 Διάτρηση ελαστικού Αφαίρεση ελαστικών 5. Αφαιρέστε το μπουλόνι εμπρός άξονα. 6. Χαλαρώστε το μπουλόνι σύσφιξης του άξονα δεξιά. 7. Στηρίξτε τη μοτοσυκλέτα σας με ασφάλεια και ανασηκώστε τον εμπρός τροχό χρησιμοποιώντας ένα σταντ ή ένα υποστήριγμα. 8. Χαλαρώστε το μπουλόνι σύσφιξης του άξονα αριστερά. 9. Από την αριστερή πλευρά, τραβήξτε τον άξονα και αφαιρέστε τα πλευρικά κολάρα και τον τροχό. Αντιμετώπιση προβλημάτων Μπουλόνι σύσφιξης άξονα Άξονας εμπρός Μπουλόνι εμπρός άξονα Μπουλόνι σύσφιξης άξονα 87 3GMGY600.indb 87 3/2/2011 9:43:27 AM

91 Διάτρηση ελαστικού Αφαίρεση ελαστικών Αντιμετώπιση προβλημάτων Τοποθέτηση 1. Προσαρτήστε τα πλευρικά κολάρα στον τροχό. 2. Από την αριστερή πλευρά, τοποθετήστε τον τροχό μεταξύ των καλαμιών του πιρουνιού και εισαγάγετε τον άξονα αφού του έχετε βάλει μια ελαφριά στρώση γράσου στα άκρα, μέσα από το αριστερό καλάμι του πιρουνιού και την κέντρο του τροχού. 3. Ευθυγραμμίστε την ενδεικτική γραμμή του εμπρός τμήματος του άξονα με την επιφάνεια του καλαμιού του πιρουνιού. Ενδεικτική γραμμή 4. Σφίξτε το μπουλόνι σύσφιξης άξονα αριστερά, για να συγκρατηθεί ο άξονας. 5. Σφίξτε το μπουλόνι του άξονα. Ροπή: 59 N m (6,0 kgf m) 6. Χαλαρώστε το μπουλόνι σύσφιξης του άξονα αριστερά. 7. Σφίξτε το μπουλόνι σύσφιξης του άξονα δεξιά. Ροπή: 22 N m (2,2 kgf m) 8. Τοποθετήστε τη δεξιά δαγκάνα του φρένου και σφίξτε τα μπουλόνια στερέωσης. Ροπή: 31 N m (3,2 kgf m) 88 Επιφάνεια πιρουνιού 3GMGY600.indb 88 3/2/2011 9:43:29 AM

92 Διάτρηση ελαστικού Αφαίρεση ελαστικών 9. Τοποθετήστε την αριστερή δαγκάνα του φρένου και σφίξτε τα μπουλόνια στερέωσης. Ροπή: 31 N m (3,2 kgf m) Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. Χρησιμοποιήστε καινούργια μπουλόνια στερέωσης κατά την τοποθέτηση της δαγκάνας του φρένου. ΕΙΔΟΠΟΙΗΣΗ Όταν τοποθετείτε τις δαγκάνες των φρένων στη θέση τους στα καλάμια των πιρουνιών, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 10. Χαμηλώστε τον εμπρός τροχό στο έδαφος. 11. Πατήστε τη μανέτα και το πεντάλ του φρένου πολλές φορές. Στη συνέχεια, συμπιέστε το πιρούνι μερικές φορές. 12. Σφίξτε και πάλι το μπουλόνι σύσφιξης του άξονα αριστερά. Ροπή: 22 N m (2,2 kgf m) 13. Ανασηκώστε τον μπροστινό τροχό και πάλι από το έδαφος και βεβαιωθείτε ότι ο τροχό περιστρέφεται ελεύθερα, αφού ελευθερώσετε το φρένο. 14. Αφαιρέστε την ταινία προστασίας ή το πανί. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο αντιπρόσωπο, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. Αντιμετώπιση προβλημάτων 89 3GMGY600.indb 89 3/2/2011 9:43:31 AM

93 Διάτρηση ελαστικού Αφαίρεση ελαστικών Αντιμετώπιση προβλημάτων Πίσω τροχός Αφαίρεση 1. Στηρίξτε τη μοτοσυκλέτα σας με ασφάλεια και ανασηκώστε τον πίσω τροχό χρησιμοποιώντας ένα σταντ ή ένα υποστήριγμα. 2. Χαλαρώστε τα μπουλόνια του σφιγκτήρα του σιγαστήρα. 3. Αφαιρέστε το μπουλόνι βάσης, το παξιμάδι και τις ροδέλες του σιγαστήρα. Παξιμάδι Ροδέλα 4. Μετακινήστε το σιγαστήρα προς τα έξω. 5. Αφαιρέστε τα παξιμάδια του πίσω τροχού και αφαιρέστε τον πίσω τροχό. Πίσω τροχός Παξιμάδια πίσω τροχού Παξιμάδια πίσω τροχού Σιγαστήρας Μπουλόνια σφιγκτήρα Μπουλόνι 90 3GMGY600.indb 90 3/2/2011 9:43:31 AM

94 Διάτρηση ελαστικού Αφαίρεση ελαστικών Τοποθέτηση 1. Για να τοποθετήσετε τον πίσω τροχό, ακολουθήστε την αντίστροφη διαδικασία. 2. Σφίξτε εξίσου τα παξιμάδια του πίσω τροχού. Ροπή: 108 N m (11,0 kgf m) 3. Σφίξτε τα μπουλόνια του σφιγκτήρα του σιγαστήρα. Ροπή: 21 N m (2,1 kgf m) 4. Βεβαιωθείτε ότι ο τροχός περιστρέφεται ελεύθερα. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο αντιπρόσωπο, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. Αντιμετώπιση προβλημάτων 91 3GMGY600.indb 91 3/2/2011 9:43:36 AM

95 Προβλήματα στο ηλεκτρικό σύστημα Η μπαταρία εξαντλείται Καμένος λαμπτήρας Αντιμετώπιση προβλημάτων Φορτίστε την μπαταρία χρησιμοποιώντας έναν φορτιστή μπαταρίας μοτοσυκλετών. Αφαιρέστε την μπαταρία από τη μοτοσυκλέτα κατά τη φόρτιση. Μην χρησιμοποιείτε φορτιστή μπαταριών τύπου αυτοκινήτου, καθώς ενδέχεται να προκληθεί υπερθέρμανση και μόνιμη ζημιά στην μπαταρία της μοτοσυκλέτας. Εάν δεν αναπληρώνεται η ενέργεια της μπαταρίας μετά την επαναφόρτιση, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. ΕΙΔΟΠΟΙΗΣΗ Η εκκίνηση με τη χρήση μπαταρίας αυτοκινήτου δεν συνιστάται, γιατί μπορεί να προκληθεί βλάβη στο ηλεκτρικό σύστημα της μοτοσικλέτας. Ακολουθήστε την παρακάτω διαδικασία για την αντικατάσταση καμένου λαμπτήρα. Γυρίστε το διακόπτη ανάφλεξης στη θέση OFF ή στη θέση LOCK. Αφήστε το λαμπτήρα να κρυώσει προτού τον αντικαταστήσετε. Μην χρησιμοποιείτε λαμπτήρες, διαφορετικούς από αυτούς που καθορίζονται. Ελέγξτε τη σωστή λειτουργία του ανταλλακτικού λαμπτήρα πριν την οδήγηση. Για περισσότερες λεπτομέρειες σχετικά με την ισχύ του λαμπτήρα, ανατρέξτε στην ενότητα "Προδιαγραφές". σελ GMGY600.indb 92 3/2/2011 9:43:36 AM

96 Προβλήματα στο ηλεκτρικό σύστημα Καμένος λαμπτήρας Λαμπτήρας προβολέα Ασφάλειες λαμπτήρων Λαμπτήρας Εγκοπές Υποδοχή προβολέα μεγάλης σκάλας Υποδοχή προβολέα μεσαίας σκάλας Γλωττίδες Κάλυμμα για τη σκόνη Η αλλαγή των λαμπτήρων μεγάλης και μεσαίας σκάλας προβολέα μπορεί να γίνει με τον ίδιο τρόπο. 1. Αφαιρέστε το κάλυμμα για τη σκόνη. 2. Τραβήξτε την υποδοχή για να την αφαιρέσετε από το λαμπτήρα, χωρίς να την περιστρέψετε. 3. Απαγκιστρώστε τις ασφάλειες του λαμπτήρα και τραβήξτε έξω το λαμπτήρα χωρίς να τον στρίψετε. 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Σιγουρευτείτε ότι οι γλωττίδες του καλύμματος σκόνης έχουν ευθυγραμμιστεί με τις εγκοπές του περιβλήματος του προβολέα. Προσέξτε να μην μπερδέψετε τις υποδοχές του προβολέα μεγάλης και μεσαίας σκάλας. Μην αγγίξετε τη γυάλινη επιφάνεια με τα δάχτυλά σας. Εάν ακουμπήσετε τον λαμπτήρα με γυμνά χέρια, καθαρίστε τον με ένα πανί βρεγμένο με οινόπνευμα. Αντιμετώπιση προβλημάτων 93 3GMGY600.indb 93 3/2/2011 9:43:37 AM

97 Προβλήματα στο ηλεκτρικό σύστημα Καμένος λαμπτήρας Φως θέσης Λυχνίες Φως φρένων/πίσω φως Φως φρένων/πίσω φως Αντιμετώπιση προβλημάτων Υποδοχές 1. Τραβήξτε την υποδοχή και αφαιρέστε την. 2. Τραβήξτε έξω το λαμπτήρα χωρίς να τον περιστρέψετε. 3. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Το φως φρένων και το πίσω φως διαθέτει αρκετές λυχνίες LED. Εάν κάποια λυχνία LED δεν ανάψει, απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο. 94 3GMGY600.indb 94 3/2/2011 9:43:39 AM

98 Προβλήματα στο ηλεκτρικό σύστημα Καμένος λαμπτήρας Λαμπτήρας εμπρός/πίσω λαμπτήρα φλας 1. Αφαιρέστε τη βίδα. 2. Αφαιρέστε το κρύσταλλο του φλας και το στεγανοποιητικό του κρυστάλλου. 3. Πιέστε ελαφρώς το λαμπτήρα και στρέψτε τον αριστερόστροφα. Στεγανοποιητικό κρυστάλλου Λαμπτήρας Βίδα Φως πινακίδας κυκλοφορίας 1. Αφαιρέστε τις βίδες. 2. Αφαιρέστε το κάλυμμα του φωτός πινακίδας κυκλοφορίας και το στεγανοποιητικό του καλύμματος. 3. Τραβήξτε έξω το λαμπτήρα χωρίς να τον περιστρέψετε. Λαμπτήρας Κάλυμμα φωτός πινακίδας κυκλοφορίας Αντιμετώπιση προβλημάτων Κρύσταλλο φλας 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Χρησιμοποιήστε λαμπτήρα κιτρινωπού χρώματος. Στεγανοποιητικό Βίδες 4. Τοποθετήστε έναν καινούργιο λαμπτήρα και τα αντίστοιχα εξαρτήματα ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. 95 3GMGY600.indb 95 3/2/2011 9:43:42 AM

99 Προβλήματα στο ηλεκτρικό σύστημα Καμένη ασφάλεια Αντιμετώπιση προβλημάτων Καμένη ασφάλεια Προτού ασχοληθείτε με τις ασφάλειες, βλ. "Έλεγχος και αντικατάσταση ασφαλειών". σελ. 46 Ασφάλειες ασφαλειοθήκης Κάλυμμα ασφαλειοθήκης 1. Αφαιρέστε τη σέλα. σελ Αφαιρέστε το κάλυμμα της ασφαλειοθήκης. 3. Τραβήξτε τις ασφάλειες προς τα έξω με τον εξολκέα ασφαλειών που υπάρχει στην εργαλειοθήκη και ελέγξτε για καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. 4. Επανατοποθετήστε το κάλυμμα της ασφαλειοθήκης. 5. Επανατοποθετήστε τη σέλα. Ανταλλακτικές ασφάλειες 96 3GMGY600.indb 96 3/2/2011 9:43:44 AM

100 Προβλήματα στο ηλεκτρικό σύστημα Καμένη ασφάλεια Κεντρική ασφάλεια και ασφάλεια FI Κάλυμμα μαγνητικού διακόπτη μίζας Ασφάλεια FI Κύρια ασφάλεια 4. Τραβήξτε την κεντρική ασφάλεια και την ασφάλεια FI προς τα έξω με τον εξολκέα ασφαλειών που υπάρχει στην εργαλειοθήκη και ελέγξτε για καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. Υπάρχουν ανταλλακτικές ασφάλειες στην ασφαλειοθήκη. 5. Ακολουθήστε την αντίστροφη σειρά για την τοποθέτηση των μερών. ΕΙΔΟΠΟΙΗΣΗ Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον αντιμετωπίζετε ηλεκτρικό πρόβλημα. Φροντίστε ώστε η μοτοσικλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο αντιπρόσωπο. Αντιμετώπιση προβλημάτων 1. Αφαιρέστε τη σέλα. σελ Αφαιρέστε το κάλυμμα του μαγνητικού διακόπτη της μίζας. 3. Αποσυνδέστε το φις καλωδίων του μαγνητικού διακόπτη της μίζας. 97 3GMGY600.indb 97 3/2/2011 9:43:46 AM

101 Πληροφορίες Κλειδιά...σελ. 99 Όργανα, χειριστήρια και άλλα χαρακτηριστικά... σελ. 100 Αλκοολούχα καύσιμα...σελ. 103 Καταλύτης... σελ. 104 Φροντίδα της μοτοσικλέτας σας... σελ. 105 Φύλαξη της μοτοσικλέτας σας...σελ. 107 Μεταφορά της μοτοσικλέτας σας... σελ. 108 Εσείς και το περιβάλλον... σελ. 109 Αριθμοί σειράς παραγωγής...σελ GMGY600.indb 98 3/2/2011 9:43:47 AM

102 Κλειδιά Κλειδί ανάφλεξης Το κλειδί περιέχει ένα ειδικό κωδικοποιημένο chip, που αναγνωρίζεται από το σύστημα του immobilizer (HISS), προκειμένου να εκκινηθεί ο κινητήρας. Να μεταχειρίζεστε το κλειδί με προσοχή, για να αποφύγετε την πρόκληση βλαβών στα μέρη του συστήματος HISS. Μην κάμπτετε τα κλειδιά και μην τα υποβάλλετε σε υπερβολική καταπόνηση. Αποφύγετε την παρατεταμένη έκθεση στο ηλιακό φως ή τις υψηλές θερμοκρασίες. Μην τα τροχίζετε, μην τα τρυπάτε και μην αλλάζετε με οποιονδήποτε τρόπο το σχήμα τους. Μην τα εκθέτετε σε αντικείμενα με ισχυρό μαγνητικό πεδίο. Αν χάσετε όλα τα κλειδιά και την πινακίδα των κλειδιών, η μονάδα PGM-FI/ελέγχου ανάφλεξης θα πρέπει να αντικατασταθεί από εξουσιοδοτημένο συνεργείο. Για να αποφύγετε κάτι τέτοιο, να κρατάτε ένα δεύτερο κλειδί. Εάν χάσετε ένα κλειδί, δημιουργήστε αμέσως ένα άλλο κλειδί. Κλειδιά Για να δημιουργήσετε ένα αντίγραφο κλειδί και να το κωδικοποιήσετε στο σύστημα HISS, πηγαίνετε το νέο κλειδί, την πινακίδα κλειδιών και τη μοτοσικλέτα σε εξουσιοδοτημένο συνεργείο. Μια μεταλλική κλειδοθήκη ενδέχεται να προκαλέσει ζημιά στην περιοχή γύρω από το διακόπτη ανάφλεξης. Πληροφορίες 99 3GMGY600.indb 99 3/2/2011 9:43:49 AM

103 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Πληροφορίες 100 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Διακόπτης ανάφλεξης Όταν ο κεντρικός διακόπτης είναι ενεργοποιημένος (ON) ο προβολέας είναι πάντοτε αναμμένος (ON). Εάν αφήσετε το διακόπτη ανάφλεξης γυρισμένο στο ON με τον κινητήρα σβηστό, θα εξαντληθεί η μπαταρία. Μην γυρίζετε το κλειδί κατά την οδήγηση. Διακόπτης στάσης κινητήρα Να μην χρησιμοποιείτε το διακόπτη στάσης του κινητήρα, παρά μόνον σε περίπτωση έκτακτης ανάγκης. Διαφορετικά, ο κινητήρας θα απενεργοποιηθεί απότομα κατά την οδήγηση, καθιστώντας την επικίνδυνη. Εάν διακόψετε τη λειτουργία του κινητήρα με τη χρήση του διακόπτη στάσης κινητήρα, στρέψτε το διακόπτη ανάφλεξης στη θέση OFF. Εάν δεν το κάνετε, η μπαταρία θα εξαντληθεί. Οδόμετρο Η ένδειξη κλειδώνει στο όταν η τιμή υπερβεί τα Μετρητής ταξιδιού Η ένδειξη του μετρητή ταξιδιού Α επιστρέφει στο 0,0 όταν η τιμή υπερβεί τα 999,9. Η ένδειξη του μετρητή ταξιδιού Β επιστρέφει στο 0,0 όταν η τιμή υπερβεί τα 9.999,9. HISS Το Σύστημα ηλεκτρονικής ακινητοποίησης ανάφλεξης της Honda (Honda Ignition Security System HISS) ακινητοποιεί το σύστημα ανάφλεξης του κινητήρα εάν επιχειρήσετε να εκκινήσετε τον κινητήρα με ένα κλειδί με ακατάλληλη κωδικοποίηση. Όταν ο διακόπτης ανάφλεξης γυρίσει στη θέση OFF, το σύστημα immobilizer του HISS ενεργοποιείται πάντοτε, ακόμα κι αν η ενδεικτική λυχνία του HISS δεν αναβοσβήνει. Εάν γυρίσετε το διακόπτη ανάφλεξης στο ON με το διακόπτη απενεργοποίησης του κινητήρα στραμμένο στη θέση RUN, η ενδεικτική λυχνία του συστήματος HISS ενεργοποιείται (ON) και σβήνει μετά από μερικά δευτερόλεπτα, προκειμένου να υποδείξει εάν είναι OK να ενεργοποιηθεί ο κινητήρας. Η ενδεικτική λυχνία του συστήματος HISS δεν σβήνει (OFF) σελ. 80 3GMGY600.indb 100 3/2/2011 9:43:49 AM

104 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Η ενδεικτική λυχνία του συστήματος HISS αναβοσβήνει κάθε 2 δευτερόλεπτα επί 24 ώρες, αφού ο διακόπτης ανάφλεξης απενεργοποιηθεί (OFF). Για να εκκινηθεί ή να τερματιστεί η λειτουργία της ενδεικτικής λυχνίας του συστήματος HISS: Οδηγία ΕΚ Αυτό το σύστημα immobilizer πληροί την Οδηγία R & TTE (Εξοπλισμός Ραδιοεπικοινωνιών και Εξοπλισμός Τερματικών Τηλεπικοινωνιών και αμοιβαία αναγνώριση της συμβατότητάς τους). 1. Με το διακόπτη ανάφλεξης στη θέση ON, πατήστε και κρατήστε πατημένο το κουμπί A ( σελ. 20) επί 2 δευτερόλεπτα ή περισσότερο, όταν η λειτουργία της οθόνης είναι το οδόμετρο. Η ενδεικτική λυχνία του συστήματος HISS αναβοσβήνει μία φορά. 2. Στρίψτε τον κεντρικό διακόπτη στη θέση OFF. Η δήλωση συμμόρφωσης με την Οδηγία R & TTE παρέχεται στον κάτοχο τη στιγμή της αγοράς. Η δήλωση συμμόρφωσης πρέπει να φυλάγεται σε ασφαλές μέρος. Αν η δήλωση συμμόρφωσης χαθεί ή δεν προσφερθεί, επικοινωνήστε με εξουσιοδοτημένο αντιπρόσωπο. Πληροφορίες Μόνον για τη Νότια Αφρική 101 3GMGY600.indb 101 3/2/2011 9:43:50 AM

105 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Πληροφορίες Θήκη εγγράφων Το εγχειρίδιο κατόχου, η άδεια και τα έντυπα της ασφάλειας μπορούν να φυλάγονται στην πλαστική θήκη εγγράφων που βρίσκεται κάτω από τη σέλα. Σύστημα διακοπής ανάφλεξης Ένας αισθητήρας γωνίας κλίσης σβήνει αυτόματα τον κινητήρα και την αντλία καυσίμου, εάν η μοτοσικλέτα πέσει. Για τον μηδενισμό του αισθητήρα, θα πρέπει να γυρίσετε το κεντρικό διακόπτη στη θέση OFF και να τον επαναφέρετε στη θέση ON, πριν από την επανεκκίνηση του κινητήρα GMGY600.indb 102 3/2/2011 9:43:51 AM

106 Αλκοολούχα καύσιμα Αλκοολούχα καύσιμα Σε ορισμένες περιοχές διατίθενται μίγματα συμβατικών καυσίμων με αλκοόλη, προκειμένου να μειωθούν τα επίπεδα εκπομπών, σύμφωνα με τα πρότυπα για καθαρή ατμόσφαιρα. Εάν πρόκειται να χρησιμοποιήσετε μίγμα καυσίμου, βεβαιωθείτε πως πρόκειται για καύσιμο χωρίς μόλυβδο και πως πληροί τις ελάχιστες απαιτήσεις βαθμού οκτανίων. Η μοτοσυκλέτα σας μπορεί να χρησιμοποιήσει τα ακόλουθα μίγματα καυσίμου: Αιθανόλη (αιθυλική αλκοόλη) 10% κατ' όγκο (μέγ.). Βενζίνη που περιέχει αιθανόλη και είναι γνωστή στην αγορά με το όνομα βενζόλη. Μεθανόλη (μεθυλική αλκοόλη) 5% κατ' όγκο (μέγ.) που περιέχει συνδιαλύτες και αντιδιαβρωτικά πρόσθετα για την προστασία του συστήματος καυσίμου. Ποτέ να μην χρησιμοποιείτε μίγμα με περιεκτικότητα μεγαλύτερη από 5%. Η χρήση βενζίνης με περιεκτικότητα σε αιθανόλη υψηλότερη από10% (ή με περιεκτικότητα σε μεθανόλη υψηλότερη από 5%) ενδέχεται: Να προκαλέσει ζημιά στη βαφή του ρεζερβουάρ. Να προκαλέσει ζημιά στα ελαστικά σωληνάκια της γραμμής καυσίμου. Να προκαλέσει σκουριά στο ρεζερβουάρ. Να προκαλέσει φτωχή απόδοση. ΕΙΔΟΠΟΙΗΣΗ Η χρήση μιγμάτων καυσίμων που περιέχουν υψηλότερα από τα εγκεκριμένα ποσοστά περιεκτικότητας ενδέχεται να προκαλέσουν βλάβη στα μεταλλικά, ελαστικά και πλαστικά μέρη του συστήματος καυσίμου. Αν εντοπίσετε οποιαδήποτε ανεπιθύμητα συμπτώματα στη λειτουργία ή τις επιδόσεις, δοκιμάστε βενζίνη διαφορετικής μάρκας. Πληροφορίες 103 3GMGY600.indb 103 3/2/2011 9:43:51 AM

107 Καταλύτης Πληροφορίες Καταλύτης Αυτή η μοτοσικλέτα διαθέτει τριοδικό καταλύτη. Ο καταλύτης περιέχει πολύτιμα μέταλλα που εξυπηρετούν ως καταλύτες σε χημικές αντιδράσεις υψηλής θερμοκρασίας όπου μετατρέπονται οι υδρογονάνθρακες (HC), το μονοξείδιο του άνθρακα (CO) και τα οξείδια αζώτου (NOx) των καυσαερίων σε ασφαλή συστατικά. Ο ελαττωματικός καταλύτης επιβαρύνει τον ατμοσφαιρικό αέρα και μπορεί να μειώσει την απόδοση του κινητήρα. Η μονάδα αντικατάστασης πρέπει να είναι Honda ή αντίστοιχης ποιότητας. Ακολουθήστε τις παρακάτω οδηγίες για να προστατέψετε τον καταλύτη σας. Χρησιμοποιείτε πάντα αμόλυβδη βενζίνη. Η βενζίνη με μόλυβδο θα προκαλέσει ζημιά στον καταλύτη. Πάντα να τοποθετείτε τη μηχανή σας σε όρθια θέση. Εάν παρατηρήσετε ρετάρισμα του κινητήρα, πρόωρη έκρηξη μέσα στον κινητήρα, απώλεια ταχύτητας ή μη σωστή λειτουργία της μοτοσυκλέτας, ακινητοποιήστε την και απενεργοποιήστε τον κινητήρα GMGY600.indb 104 3/2/2011 9:43:51 AM

108 Φροντίδα της μοτοσικλέτας σας Φροντίδα της μοτοσικλέτας σας Ο συχνός καθαρισμός και η στίλβωση είναι σημαντικά για τη διασφάλιση της διάρκειας ζωής της Honda σας. Όταν η μοτοσυκλέτα είναι καθαρή, ο εντοπισμός πιθανών προβλημάτων καθίσταται ευκολότερος. Συγκεκριμένα, το θαλασσινό νερό και το αλάτι που χρησιμοποιείται για το λιώσιμο του πάγου στο οδόστρωμα, βοηθούν στο σχηματισμό σκουριάς. Να πλένετε πάντοτε τη μοτοσικλέτα σας σχολαστικά, μετά από οδήγηση σε παραλιακές περιοχές ή δρόμους που έχουν καλυφθεί με αλάτι. Πλύσιμο Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από το πλύσιμο. 1. Ξεπλύνετε τη μοτοσυκλέτα σας σχολαστικά, χρησιμοποιώντας ένα λάστιχο ποτίσματος για να αφαιρέσετε την εύκολη βρωμιά. 2. Εάν κριθεί απαραίτητο, χρησιμοποιήστε ένα σπόγγο ή μια μαλακή πετσέτα με ήπιο καθαριστικό για να αφαιρέσετε τη μουντζούρα του οδοστρώματος. Να καθαρίζετε τον ανεμοθώρακα, το προβολέα, τα πάνελ και τα άλλα πλαστικά μέρη με ιδιαίτερη προσοχή, για να αποφύγετε γρατζουνιές. Να αποφεύγετε να κατευθύνετε το νερό απευθείας στο φίλτρο αέρα, το σιγαστήρα και τα ηλεκτρικά μέρη. 3. Ξεπλύνετε σχολαστικά τη μοτοσυκλέτα σας με άφθονο καθαρό νερό. 4. Αφού στεγνώσει η μοτοσυκλέτα, λιπάνετε τα κινούμενα μέρη. Βεβαιωθείτε πως δεν χύθηκε λιπαντικό στα φρένα και τα ελαστικά. Τα δισκόφρενα ή τα τακάκια που λερώνονται με λάδι θα υποστούν μεγάλη βλάβη, θα περιοριστεί η αποτελεσματικότητα της πέδησης και ενδέχεται να προκληθεί σύγκρουση. 5. Λιπάνετε την αλυσίδα μετάδοσης κίνησης αμέσως μετά το πλύσιμο και στέγνωμα της μοτοσικλέτας. 6. Απλώστε μια στρώση κεριού, για να αποφύγετε τη διάβρωση. Αποφύγετε τα προϊόντα που περιέχουν ισχυρά διαβρωτικά ή χημικούς διαλύτες. Αυτά μπορεί να προκαλέσουν βλάβη στα μέταλλα, τη βαφή και τα πλαστικά της μοτοσικλέτας σας. Κρατήστε τα ελαστικά και τα φρένα καθαρά από κερί. Εάν η μοτοσυκλέτα σας διαθέτει εξαρτήματα με ματ βαφή, μην επιχειρήσετε να απλώσετε στρώση κεριού στην επιφάνεια με τη ματ βαφή. Πληροφορίες 105 3GMGY600.indb 105 3/2/2011 9:43:52 AM

109 Φροντίδα της μοτοσικλέτας σας Πληροφορίες 106 Προφυλάξεις κατά το πλύσιμο Κατά το πλύσιμο, ακολουθήστε τις παρακάτω οδηγίες: Μην χρησιμοποιείτε πιεστικά πλυσίματος: Τα πιεστικά πλυσίματος νερού μπορούν να προκαλέσουν βλάβη σε κινούμενα μέρη και ηλεκτρικά εξαρτήματα, έτσι ώστε να μην λειτουργούν. Μην κατευθύνετε νερό στο σιγαστήρα της εξάτμισης: Το νερό στο σιγαστήρα μπορεί να αποτρέψει την εκκίνηση και να του προκαλέσει διάβρωση. Στεγνώνετε τα φρένα: Το νερό επηρεάζει αρνητικά την αποτελεσματικότητα. Μετά από το πλύσιμο, να πατάτε τα φρένα διακεκομμένα, σε χαμηλή ταχύτητα, έτσι ώστε να στεγνώσουν καλύτερα. Μην κατευθύνετε νερό κάτω από το κάθισμα: Το νερό στο διαμέρισμα κάτω από το κάθισμα μπορεί να προκαλέσει βλάβη στα έγγραφά σας και τα άλλα πράγματά σας. Μην κατευθύνετε νερό στο φίλτρο αέρα: Το νερό στο φίλτρο αέρα μπορεί να αποτρέψει την εκκίνηση του κινητήρα. Μην κατευθύνετε νερό κοντά στον προβολέα: Οποιαδήποτε συμπύκνωση υδρατμών στο εσωτερικό του προβολέα θα εξατμιστεί μετά την πάροδο ορισμένων λεπτών λειτουργίας του κινητήρα. Εξαρτήματα αλουμινίου Το αλουμίνιο θα διαβρωθεί, όταν έρχεται σε επαφή με τη βρώμα, τη λάσπη ή το αλάτι στο δρόμο. Να καθαρίζετε τα μέρη από αλουμίνιο τακτικά και να ακολουθείτε τις παρακάτω οδηγίες για να αποφύγετε γρατζουνιές: Μην χρησιμοποιείτε σκληρές βούρτσες, ατσαλόσυρμα ή καθαριστικά που περιέχουν αποξεστικά. Αποφύγετε να ανεβαίνετε επάνω στα κράσπεδα. Πάνελ και ανεμοθώρακας Για να αποφύγετε τις γρατζουνιές και τις κηλίδες, να ακολουθείτε τις παρακάτω οδηγίες: Πλύνετε απαλά χρησιμοποιώντας ένα μαλακό σπόγγο και άφθονο νερό. 3GMGY600.indb 106 3/2/2011 9:43:52 AM

110 Φύλαξη της μοτοσικλέτας σας Για να αφαιρέσετε τους επίμονους λεκέδες, χρησιμοποιήστε απορρυπαντικό σε διάλυμα και ξεπλύνετε καλά με άφθονο νερό. Να αποφεύγετε την επαφή βενζίνης, υγρού φρένων ή απορρυπαντικών με τα όργανα, τον ανεμοθώρακα, τα πλαίσια και τον προβολέα. Σωλήνας εξάτμισης και σιγαστήρας Η εξάτμιση είναι κατασκευασμένη από ανοξείδωτο χάλυβα, ο οποίος μπορεί να αποκτήσει κηλίδες από την καύση εάν στάξει επάνω του λάδι ή άλλες ουσίες ενώ είναι ζεστός. Για να αποφύγετε τη δημιουργία σημαδιών από την καύση, χρησιμοποιήστε μια ήπια διαβρωτική ουσία. Για να αφαιρέσετε το χώμα και τη λάσπη, χρησιμοποιήστε απορρυπαντικό κουζίνας για ανοξείδωτο χάλυβα και πλύνετε με μαλακό σφουγγάρι. Ξεβγάλετε με άφθονο νερό, για να αφαιρέσετε όλα τα κατάλοιπα. ΕΙΔΟΠΟΙΗΣΗ Παρόλο που η εξάτμιση είναι κατασκευασμένη από ανοξείδωτο χάλυβα, ενδέχεται να αποκτήσει κηλίδες. Αφαιρέστε όλες τις κηλίδες και τα στίγματα, αμέσως μόλις τα εντοπίζετε. Φύλαξη της μοτοσικλέτας σας Εάν φυλάτε τη μοτοσυκλέτα σας σε εξωτερικό χώρο, καλύτερα να καλύπτετε τη μοτοσυκλέτα σας με κουκούλα. Εάν δεν πρόκειται να οδηγήσετε για παρατεταμένο χρονικό διάστημα, ακολουθήστε αυτές τις οδηγίες: Πλύνετε τη μοτοσικλέτα σας και κερώστε όλες τις βαμμένες επιφάνειες (με εξαίρεση τις ματ βαμμένες επιφάνειες). Απλώστε αντιδιαβρωτικό λάδι στα επιχρωμιωμένα εξαρτήματα. Λιπάνετε την αλυσίδα κίνησης. σελ. 49 Τοποθετήστε τη μοτοσυκλέτα σας σε ένα σταντ και τοποθετήστε έναν τάκο, ώστε κανένα ελαστικό να μην βρίσκεται σε επαφή με το έδαφος. Μετά από βροχή, αφαιρέστε την κουκούλα και αφήστε τη μοτοσυκλέτα να στεγνώσει. Αφαιρέστε την μπαταρία ( σελ. 60) για να αποτρέψετε την αποφόρτιση. Να φορτίζετε την μπαταρία σε σκιερό χώρο με καλό εξαερισμό. Εάν αφήσετε την μπαταρία τοποθετημένη, αποσυνδέστε τον αρνητικό πόλο για να αποτρέψετε την αποφόρτιση. Πληροφορίες συνέχεια 107 3GMGY600.indb 107 3/2/2011 9:43:52 AM

111 Μεταφορά της μοτοσικλέτας σας Πληροφορίες Αφού βγάλετε τη μοτοσικλέτα σας από τη φύλαξη, επιθεωρήστε όλα τα στοιχεία συντήρησης που απαιτούνται από το Χρονοδιάγραμμα Συντήρησης. Μεταφορά της μοτοσικλέτας σας Εάν χρειαστεί να μεταφέρετε τη μοτοσικλέτα σας, θα πρέπει να μεταφερθεί επάνω σε ειδικό τρέιλερ για μοτοσικλέτα ή σε φορτηγό με επίπεδη καρότσα που να διαθέτει ράμπα φόρτωσης ή πλατφόρμα ανύψωσης και ιμάντες στερέωσης της μοτοσικλέτας. Ποτέ να μην επιχειρήσετε να ρυμουλκήσετε την μοτοσικλέτα σας με κάποιον τροχό ή τροχούς στο έδαφος. ΕΙΔΟΠΟΙΗΣΗ Η ρυμούλκηση της μοτοσικλέτας σας μπορεί να προκαλέσει σοβαρή ζημιά στο σύστημα μετάδοσης GMGY600.indb 108 3/2/2011 9:43:53 AM

112 Εσείς και το περιβάλλον Εσείς και το περιβάλλον Η κατοχή και η οδήγηση μιας μοτοσικλέτας μπορεί να είναι απολαυστική, αλλά θα πρέπει να κάνετε κι εσείς ό,τι μπορείτε για την προστασία του περιβάλλοντος. Να επιλέγετε σωστά καθαριστικά Να πλένετε τη μοτοσικλέτα σας με ένα βιοδιασπώμενο απορρυπαντικό. Να αποφεύγετε τα καθαριστικά σε σπρέι αερολύματος που περιέχουν χλωροφθοράνθρακες (CFCs), οι οποίοι μπορούν να βλάψουν το προστατευτικό στρώμα όζοντος της ατμόσφαιρας. πάρετε οδηγίες σχετικά με την απόρριψη μη ανακυκλώσιμων αποβλήτων. Να μην απορρίπτετε μεταχειρισμένο λάδι στα απορρίμματα και να μην το χύνετε στις αποχετεύσεις ή στο έδαφος. Το μεταχειρισμένο λάδι, η βενζίνη, το ψυκτικό και τα διαλυτικά καθαρισμού περιέχουν δηλητήρια που μπορούν να βλάψουν τους εργάτες των χωματερών και να μολύνουν το πόσιμο νερό, τις λίμνες, τα ποτάμια και τους ωκεανούς. Πληροφορίες Να ανακυκλώνετε τα απόβλητα Να τοποθετείτε το λάδι και τα άλλα τοξικά απόβλητα σε εγκεκριμένα δοχεία και να τα μεταφέρετε σε κέντρο ανακύκλωσης. Καλέστε το τοπικό ή εθνικό γραφείο δημοσίων έργων ή περιβαλλοντικών υπηρεσιών για να εντοπίσετε ένα κέντρο ανακύκλωσης στην περιοχή σας, καθώς και για να 109 3GMGY600.indb 109 3/2/2011 9:43:53 AM

113 Αριθμοί σειράς παραγωγής Πληροφορίες Αριθμοί σειράς παραγωγής Το πλαίσιο και οι αριθμοί σειράς παραγωγής του κινητήρα προσδιορίζουν με μοναδικό τρόπο τη μοτοσικλέτα σας και είναι απαραίτητοι προκειμένου να ταξινομήσετε τη μοτοσικλέτας σας. Ίσως να σας ζητηθούν κατά την παραγγελία ανταλλακτικών. Ο αριθμός πλαισίου είναι χαραγμένος στη δεξιά πλευρά του λαιμού του συστήματος διεύθυνσης. Ο αριθμός του κινητήρα είναι χαραγμένος στο επάνω μέρος του στροφαλοθαλάμου. Θα πρέπει να καταγράψετε αυτούς τους αριθμούς και να τους φυλάξετε σε ασφαλές μέρος. Αριθμός πλαισίου Αριθμός κινητήρα 110 3GMGY600.indb 110 3/2/2011 9:43:54 AM
