Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Transcript

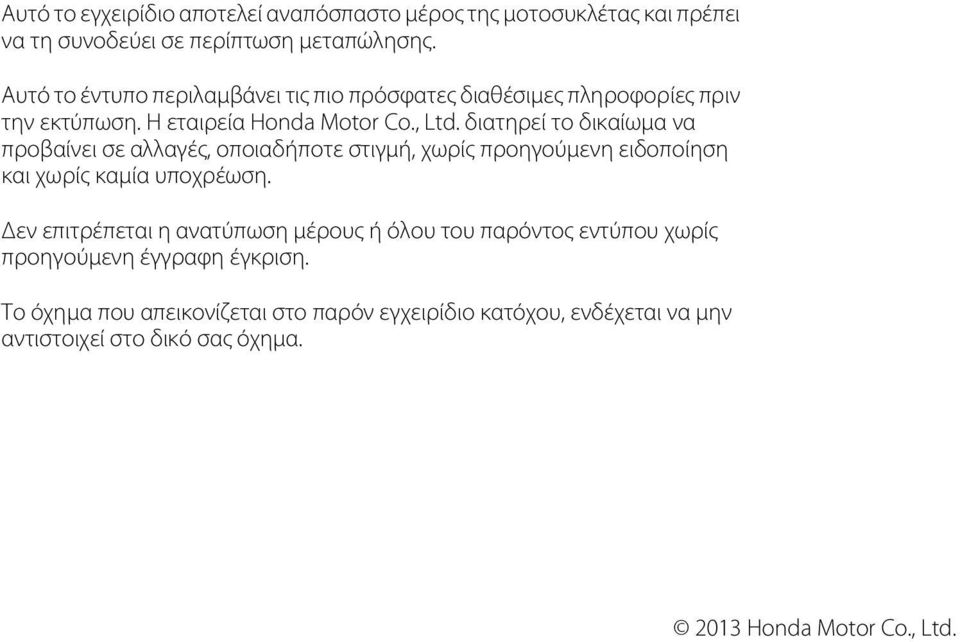

1 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

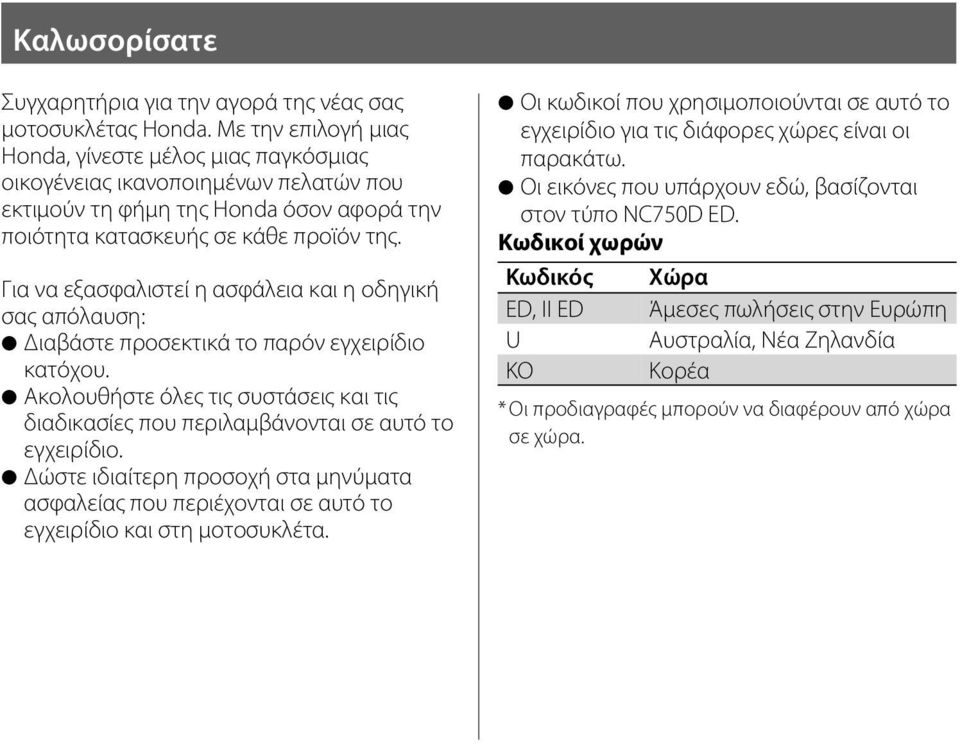

2 Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε προσεκτικά το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στα μηνύματα ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσυκλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο NC750D ED. Κωδικοί χωρών Κωδικός Χώρα ED, ED Άμεσες πωλήσεις στην Ευρώπη U Αυστραλία, Νέα Ζηλανδία KO Κορέα * Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα.

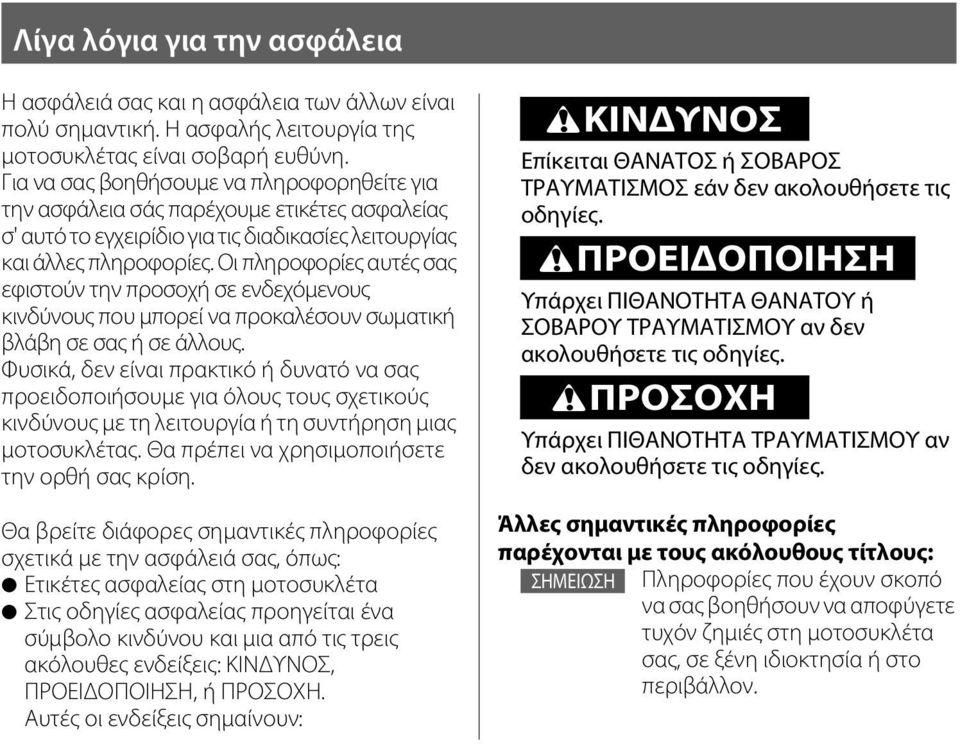

3 Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσυκλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση μιας μοτοσυκλέτας. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσυκλέτα Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Πληροφορίες που έχουν σκοπό να σας βοηθήσουν να αποφύγετε τυχόν ζημιές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

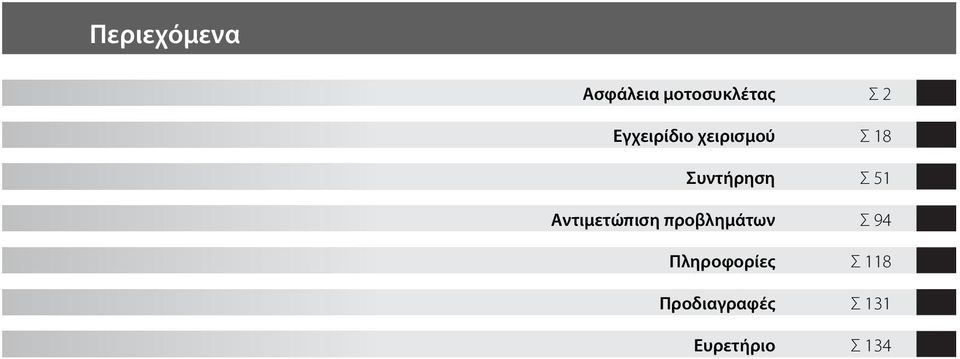

4 Περιεχόμενα Ασφάλεια μοτοσυκλέτας Εγχειρίδιο χειρισμού Συντήρηση Αντιμετώπιση προβλημάτων Σ2 Σ18 Σ51 Σ94 Πληροφορίες Σ 118 Προδιαγραφές Σ 131 Ευρετήριο Σ 134

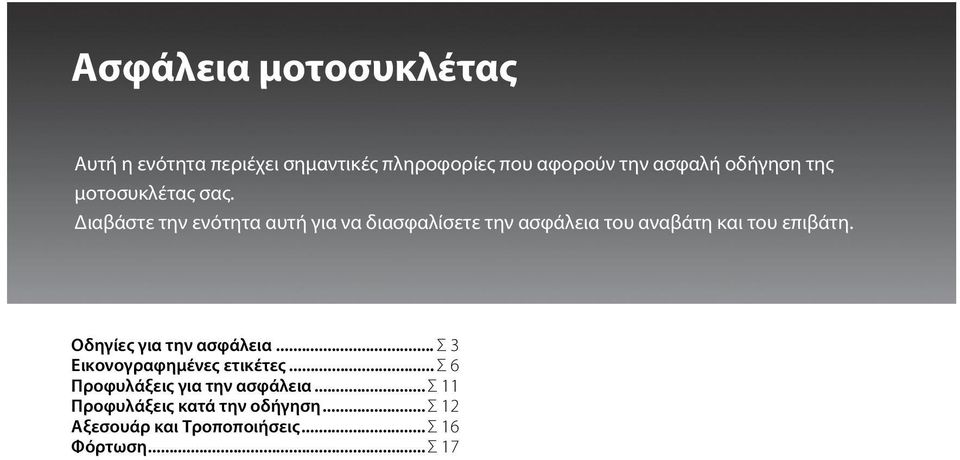

5 Ασφάλεια μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε την ενότητα αυτή για να διασφαλίσετε την ασφάλεια του αναβάτη και του επιβάτη. Οδηγίες για την ασφάλεια... Σ3 Εικονογραφημένες ετικέτες... Σ6 Προφυλάξεις για την ασφάλεια... Σ11 Προφυλάξεις κατά την οδήγηση... Σ12 Αξεσουάρ και Τροποποιήσεις... Σ16 Φόρτωση... Σ17

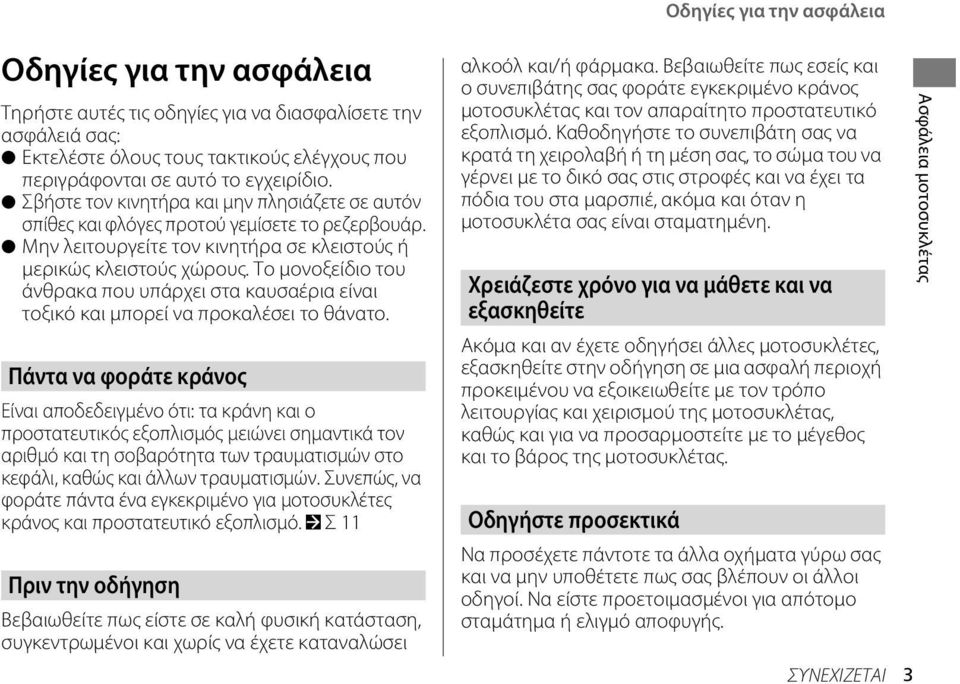

6 Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να διασφαλίσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο ότι: τα κράνη και ο προστατευτικός εξοπλισμός μειώνει σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς, να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ11 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, συγκεντρωμένοι και χωρίς να έχετε καταναλώσει Οδηγίες για την ασφάλεια αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή ή τη μέση σας, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα σας είναι σταματημένη. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσυκλέτες, εξασκηθείτε στην οδήγηση σε μια ασφαλή περιοχή προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της μοτοσυκλέτας, καθώς και για να προσαρμοστείτε με το μέγεθος και το βάρος της μοτοσυκλέτας. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. ΣΥΝΕΧΙΖΕΤΑΙ 3 Ασφάλεια μοτοσυκλέτας

7 Οδηγίες για την ασφάλεια Ασφάλεια μοτοσυκλέτας Κάντε τους εαυτούς σας ευδιάκριτους Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να διατηρείτε τη μοτοσυκλέτα σας σωστά συντηρημένη και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ17) και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη (2 Σ16). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε την οδήγηση, 4

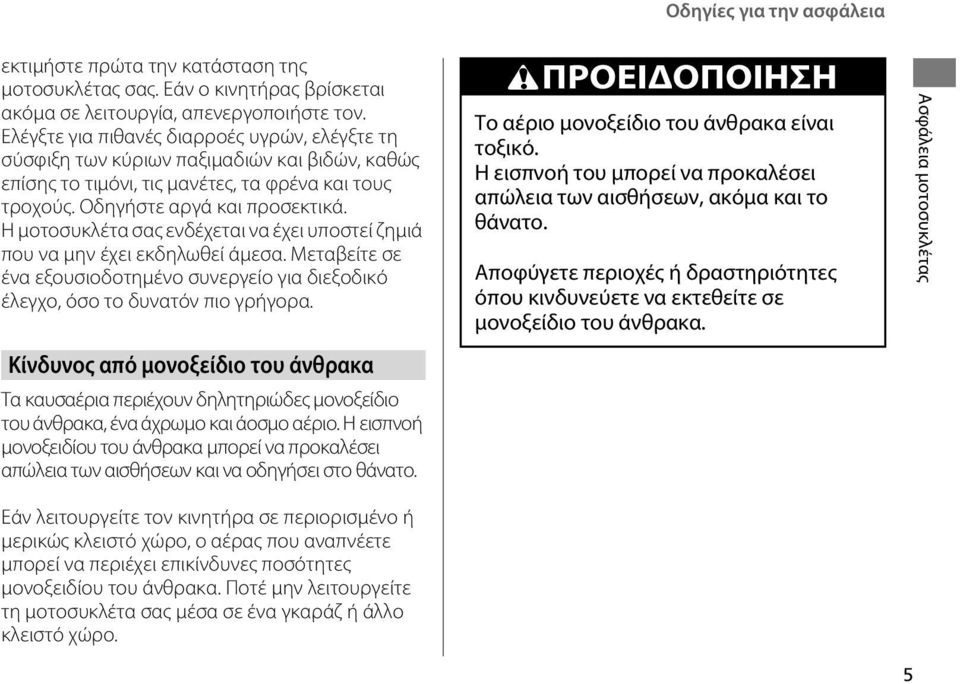

8 Οδηγίες για την ασφάλεια εκτιμήστε πρώτα την κατάσταση της μοτοσυκλέτας σας. Εάν ο κινητήρας βρίσκεται ακόμα σε λειτουργία, απενεργοποιήστε τον. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για διεξοδικό έλεγχο, όσο το δυνατόν πιο γρήγορα. Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια μοτοσυκλέτας Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε ένα γκαράζ ή άλλο κλειστό χώρο. 5

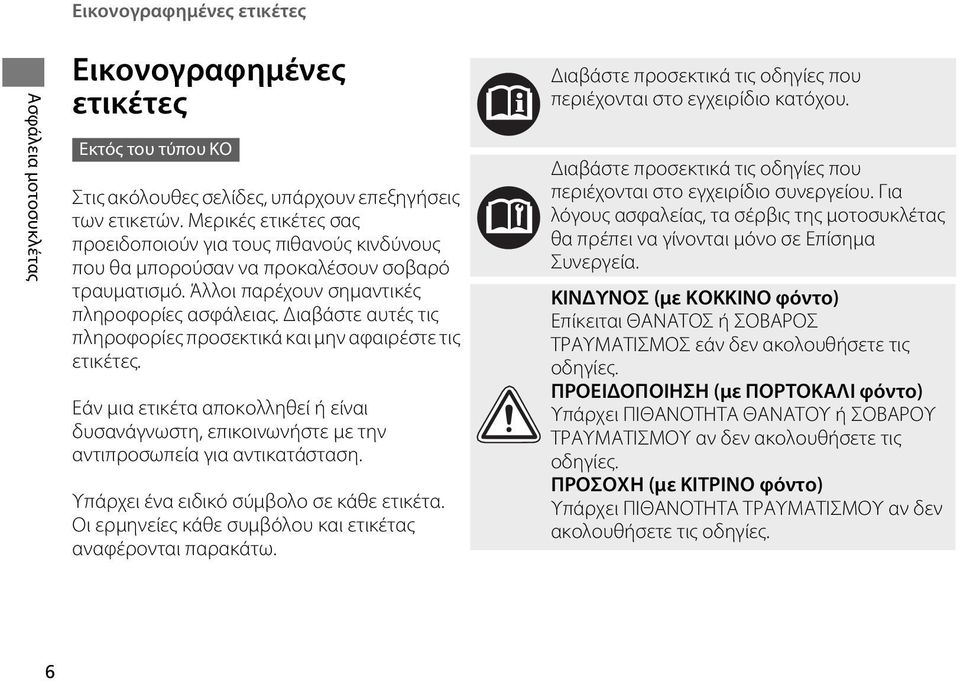

9 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας Εικονογραφημένες ετικέτες Εκτός του τύπου KO Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέστε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο σε Επίσημα Συνεργεία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6

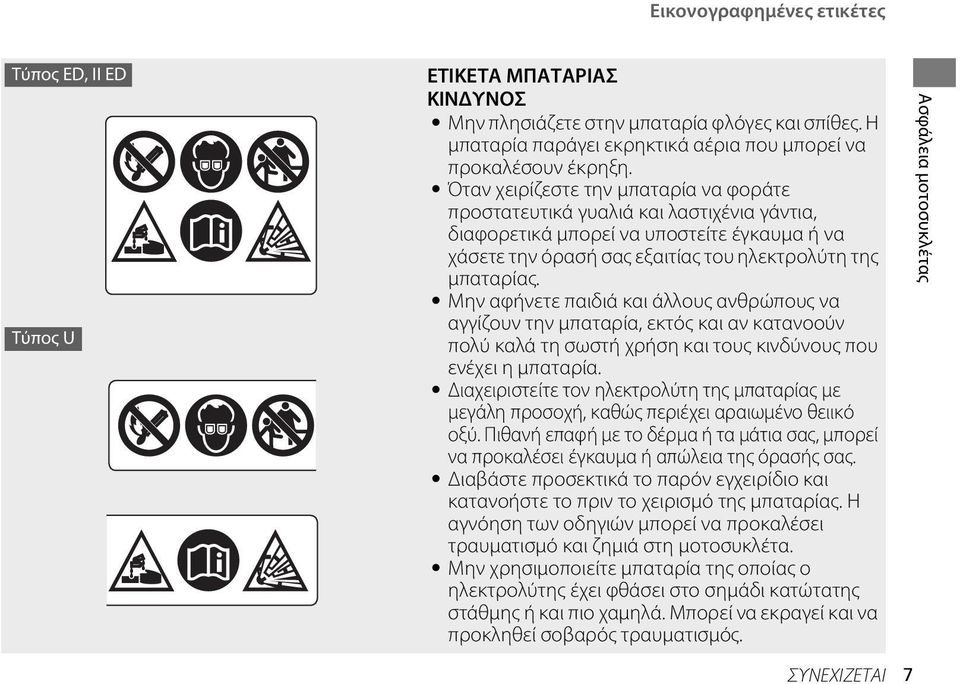

10 Εικονογραφημένες ετικέτες Τύπος ED, ED Τύπος U ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρια που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτατης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια μοτοσυκλέτας ΣΥΝΕΧΙΖΕΤΑΙ 7

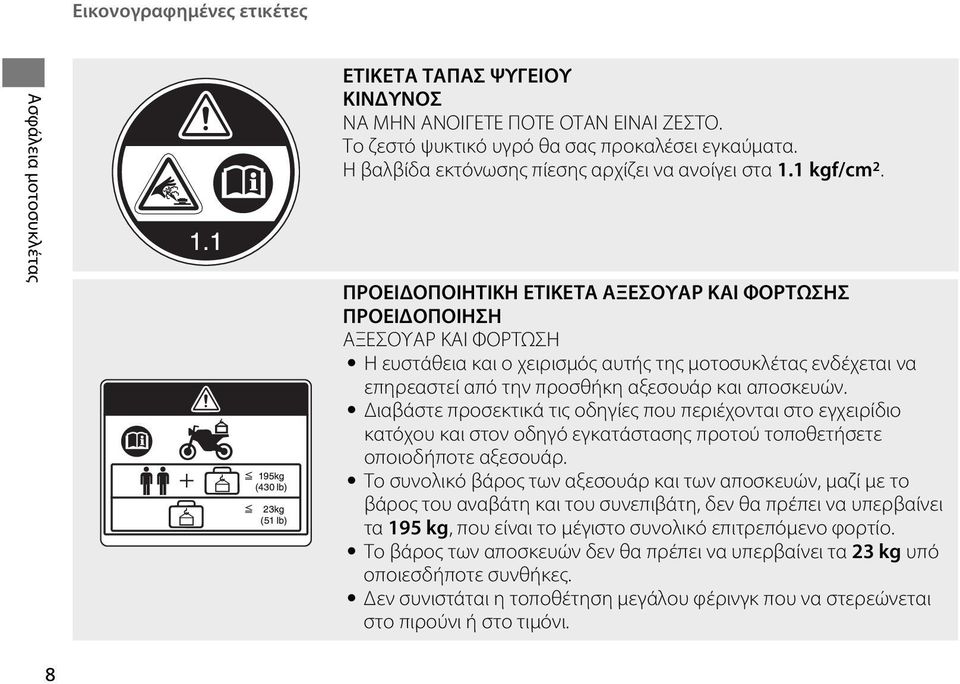

11 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1.1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 195 kg, που είναι το μέγιστο συνολικό επιτρεπόμενο φορτίο. Το βάρος των αποσκευών δεν θα πρέπει να υπερβαίνει τα 23 kg υπό οποιεσδήποτε συνθήκες. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 8

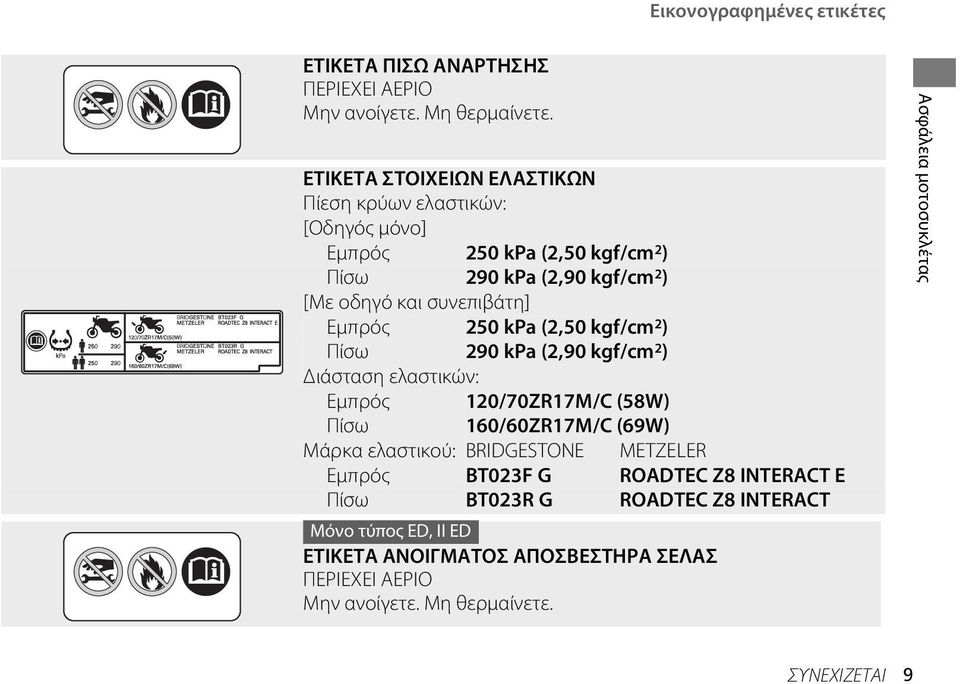

12 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΠΙΣΩ ΑΝΑΡΤΗΣΗΣ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ Μην ανοίγετε. Μη θερμαίνετε. ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) Διάσταση ελαστικών: Εμπρός 120/70ZR17M/C (58W) Πίσω 160/60ZR17M/C (69W) Μάρκα ελαστικού: BRDGESTONE METZELER Εμπρός BT023F G ROADTEC Z8 NTERACT E Πίσω BT023R G ROADTEC Z8 NTERACT Μόνο τύπος ED, ED ΕΤΙΚΕΤΑ ΑΝΟΙΓΜΑΤΟΣ ΑΠΟΣΒΕΣΤΗΡΑ ΣΕΛΑΣ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ Μην ανοίγετε. Μη θερμαίνετε. Ασφάλεια μοτοσυκλέτας ΣΥΝΕΧΙΖΕΤΑΙ 9

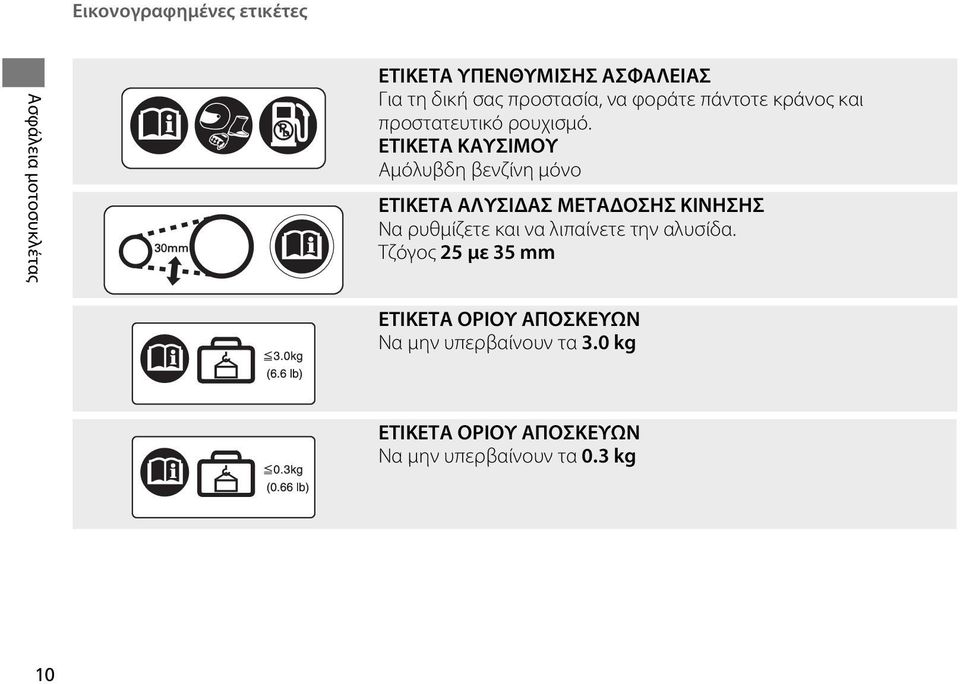

13 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο ΕΤΙΚΕΤΑ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Να ρυθμίζετε και να λιπαίνετε την αλυσίδα. Τζόγος 25 με 35 mm ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Να μην υπερβαίνουν τα 3.0 kg ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Να μην υπερβαίνουν τα 0.3 kg 10

14 Προφυλάξεις για την ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στο δάπεδο. Ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή ή στη μέση σας και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουρί για το πηγούνι Προφυλάξεις για την ασφάλεια Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων Μπουφάν και παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). 11 Ασφάλεια μοτοσυκλέτας

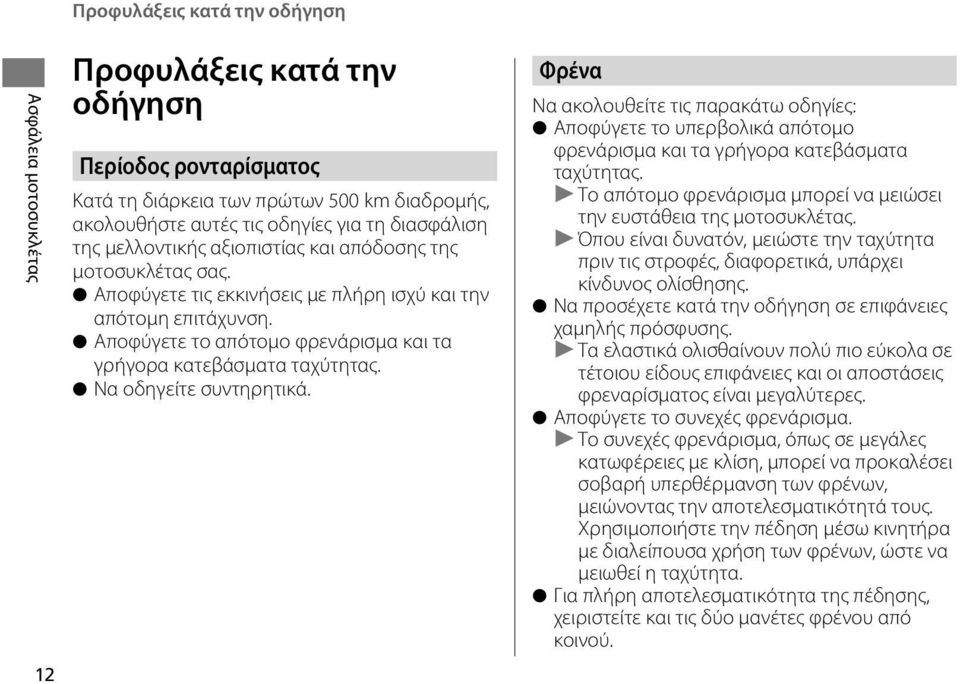

15 Ασφάλεια μοτοσυκλέτας 12 Προφυλάξεις κατά την οδήγηση Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 km διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσυκλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. Να οδηγείτε συντηρητικά. Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Αποφύγετε το υπερβολικά απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Τα ελαστικά ολισθαίνουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. u Το συνεχές φρενάρισμα, όπως σε μεγάλες κατωφέρειες με κλίση, μπορεί να προκαλέσει σοβαρή υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα. Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε και τις δύο μανέτες φρένου από κοινού.

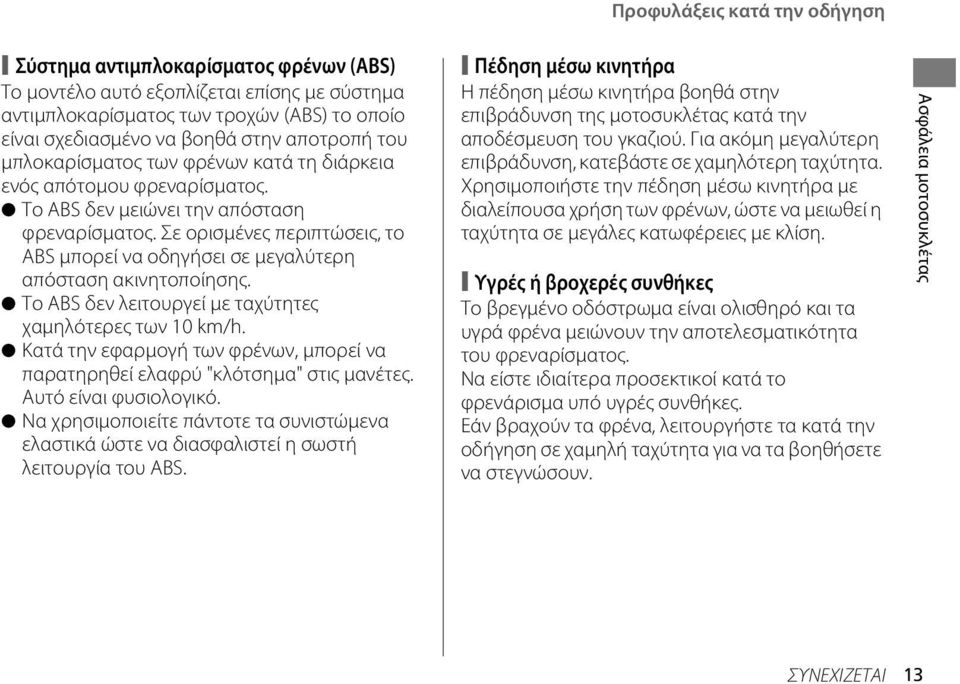

16 Προφυλάξεις κατά την οδήγηση Σύστημα αντιμπλοκαρίσματος φρένων (ABS) Το μοντέλο αυτό εξοπλίζεται επίσης με σύστημα αντιμπλοκαρίσματος των τροχών (ABS) το οποίο είναι σχεδιασμένο να βοηθά στην αποτροπή του μπλοκαρίσματος των φρένων κατά τη διάρκεια ενός απότομου φρεναρίσματος. Το ABS δεν μειώνει την απόσταση φρεναρίσματος. Σε ορισμένες περιπτώσεις, το ABS μπορεί να οδηγήσει σε μεγαλύτερη απόσταση ακινητοποίησης. Το ABS δεν λειτουργεί με ταχύτητες χαμηλότερες των 10 km/h. Κατά την εφαρμογή των φρένων, μπορεί να παρατηρηθεί ελαφρύ "κλότσημα" στις μανέτες. Αυτό είναι φυσιολογικό. Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά ώστε να διασφαλιστεί η σωστή λειτουργία του ABS. Πέδηση μέσω κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη ταχύτητα. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. Ασφάλεια μοτοσυκλέτας ΣΥΝΕΧΙΖΕΤΑΙ 13

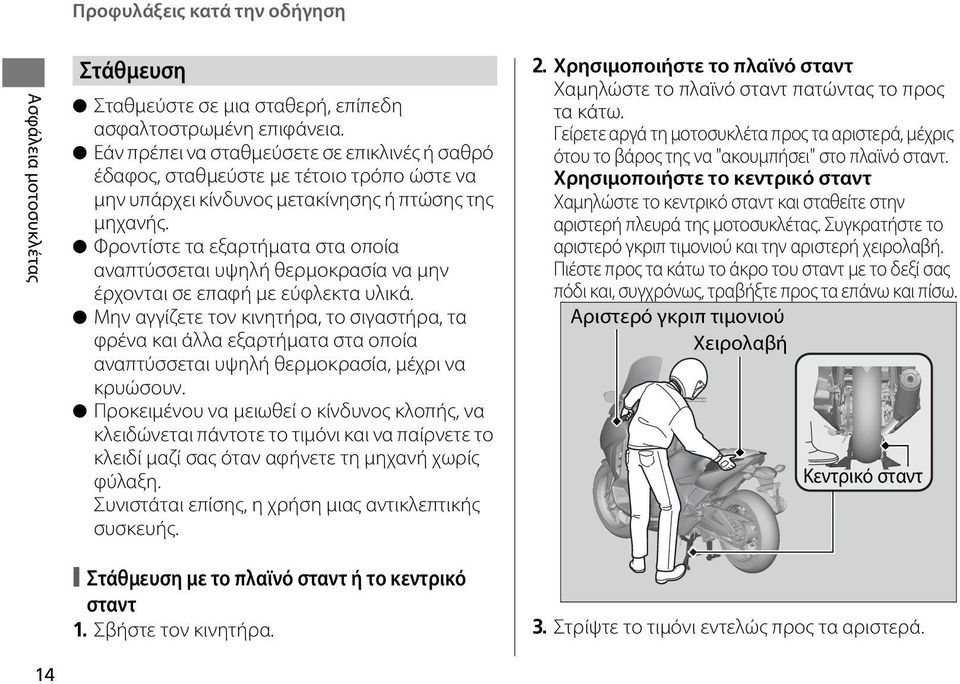

17 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη ασφαλτοστρωμένη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μηχανής. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνεται πάντοτε το τιμόνι και να παίρνετε το κλειδί μαζί σας όταν αφήνετε τη μηχανή χωρίς φύλαξη. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. 2. Χρησιμοποιήστε το πλαϊνό σταντ Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της να "ακουμπήσει" στο πλαϊνό σταντ. Χρησιμοποιήστε το κεντρικό σταντ Χαμηλώστε το κεντρικό σταντ και σταθείτε στην αριστερή πλευρά της μοτοσυκλέτας. Συγκρατήστε το αριστερό γκριπ τιμονιού και την αριστερή χειρολαβή. Πιέστε προς τα κάτω το άκρο του σταντ με το δεξί σας πόδι και, συγχρόνως, τραβήξτε προς τα επάνω και πίσω. Αριστερό γκριπ τιμονιού Χειρολαβή Κεντρικό σταντ 14 Στάθμευση με το πλαϊνό σταντ ή το κεντρικό σταντ 1. Σβήστε τον κινητήρα. 3. Στρίψτε το τιμόνι εντελώς προς τα αριστερά.

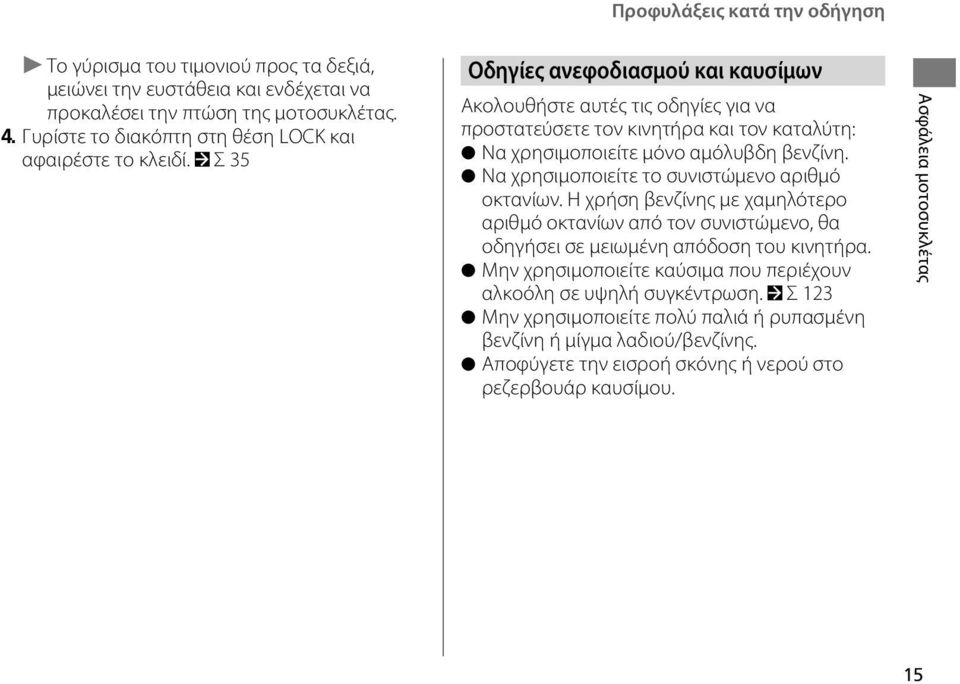

18 Προφυλάξεις κατά την οδήγηση u Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 4. Γυρίστε το διακόπτη στη θέση LOCK και αφαιρέστε το κλειδί. 2 Σ35 Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλύτη: Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ 123 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποφύγετε την εισροή σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια μοτοσυκλέτας 15

19 Αξεσουάρ και Τροποποιήσεις Ασφάλεια μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για τη ρυμούλκηση τρέιλερ ή για προσάρτηση καλαθιού. Η μοτοσυκλέτα σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό της μοτοσυκλέτας σας. 16

20 Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, το φρενάρισμα και την ευστάθεια της μοτοσυκλέτας σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. 2 Μέγιστο φορτίο / Μέγιστο βάρος αποσκευών Σ131 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια μοτοσυκλέτας 17

21 Θέση εξαρτημάτων Εγχειρίδιο χειρισμού Τάπα πλήρωσης καυσίμου (E44) Εργαλειοθήκη (E47) Θήκη εγγράφων (E47) Κουτί αποσκευών (E45) Εμπρός δοχείο υγρού φρένου (E82) Μανέτα εμπρός φρένου (E82) Γκριπ γκαζιού (E90) 18 Φίλτρο λαδιού συμπλέκτη (E78) Δεξί φέριγκ (E69) Τάπα πλήρωσης/δείκτης λαδιού κινητήρα (E74) Εμπρός κάτω κάλυμμα (E70) Φίλτρο λαδιού κινητήρα (E76) Δοχείο ψυκτικού υγρού (E80) Δεξιά ποδιά δαπέδου (E71) Βίδα αποστράγγισης λαδιού κινητήρα (E76)

22 Δοχείο υγρού πίσω φρένου (E82) Μανέτα πίσω φρένου (E82) Αριστερή θήκη (E50) Ασφαλειοθήκες (E115) Εσωτερικό κάλυμμα (E68) Μοχλός χειρόφρενου (E84) Πρίζα αξεσουάρ (E49) Εγχειρίδιο χειρισμού Κλειδαριά σέλας (E45) Μπαταρία (E73) Αριστερό φέριγκ (E69) Εξαεριστήρας στροφαλοθαλάμου (E91) Αλυσίδα κίνησης (E86) Πλαϊνό σταντ (E85) Κεντρικό σταντ (E14) Κύρια ασφάλεια (E116) 19

23 Όργανα Εγχειρίδιο χειρισμού Κουμπί Α Κουμπί Β Έλεγχος ενδείξεων Όταν ο κεντρικός διακόπτης είναι στη θέση ΟΝ, θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 20

24 Ταχύμετρο Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: (E29) Στροφόμετρο ΣΗΜΕΙΩΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Δείκτης καυσίμου Καύσιμο που απομένει μόνο όταν αρχίσει να αναβοσβήνει το 1ο (E) τμήμα: περίπου 3,3 litres Εγχειρίδιο χειρισμού Εάν τα ενδεικτικά του δείκτη στάθμης καυσίμου εξακολουθούν να αναβοσβήνουν ή σβήσουν: (E100) ΣΥΝΕΧΙΖΕΤΑΙ 21

25 Όργανα (ΣΥΝΕΧΙΖΕΤΑΙ) Εγχειρίδιο χειρισμού Οδόμετρο [TOTAL] & Μερικός χιλιομετρητής [TRP A/B] & Μετρητής χιλιομετρικής κατανάλωσης καυσίμου & Μετρητής κατανάλωσης καυσίμου Το κουμπί A επιλέγει το οδόμετρο, το μερικό χιλιομετρητή A, το μερικό χιλιομετρητή B, την τρέχουσα χιλιομετρική κατανάλωση καυσίμου, την μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου. Οδόμετρο: Η συνολική απόσταση που διανύθηκε. Μερικός χιλιομετρητής: Η απόσταση που διανύθηκε από το μηδενισμό του μετρητή διαδρομής. (E24) Μερικός χιλιομετρητής Α Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Οδόμετρο Μερικός χιλιομετρητής Β Μέση χιλιομετρική κατανάλωση καυσίμου Κατανάλωση καυσίμου Κατανάλωση εφεδρικού καυσίμου: (E25) 22

26 Η μέση χιλιομετρική κατανάλωσης καυσίμου και η κατανάλωση καυσίμου θα βασίζονται στον μερικό χιλιομετρητή A. Τρέχουσα χιλιομετρική κατανάλωση καυσίμου: Τρέχουσα στιγμιαία χιλιομετρική κατανάλωση καυσίμου. Εάν η ταχύτητά σας είναι μικρότερη από 5 km/h ή αμέσως αφού στρέψετε τον κεντρικό διακόπτη στη θέση ΟΝ, θα εμφανιστεί η ένδειξη " ". Όταν εμφανίζεται η ένδειξη " " σε ταχύτητες υψηλότερες των 5 km/h, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Μέση χιλιομετρική κατανάλωση καυσίμου: Μέση χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του μερικού χιλιομετρητή Α. Εμφανίζει την ένδειξη " " αφού μηδενιστεί ο μερικός χιλιομετρητής Α. Όταν εμφανίζεται η ένδειξη " " σε άλλες περιπτώσεις, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Κατανάλωση καυσίμου: Συνολική χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του μερικού χιλιομετρητή Α. Όταν εμφανίζεται η ένδειξη " ", επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. u Για να μηδενίσετε τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου: (E24) Εγχειρίδιο χειρισμού Τύπος ΚΟ Η μονάδα του μετρητή χιλιομετρικής κατανάλωσης καυσίμου εμφανίζεται μόνο σε "km/l". Τύπος U Η μονάδα του μετρητή χιλιομετρικής κατανάλωσης καυσίμου εμφανίζεται μόνο σε "L/100km". ΣΥΝΕΧΙΖΕΤΑΙ 23

27 Εγχειρίδιο χειρισμού Όργανα (ΣΥΝΕΧΙΖΕΤΑΙ) Για να μηδενίσετε το μερικό χιλιομετρητή, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου!a Για να μηδενίσετε ταυτόχρονα το μερικό χιλιομετρητή A, η μέση χιλιομετρική κατανάλωση καυσίμου, και την κατανάλωση καυσίμου, πατήστε και κρατήστε πατημένο το κουμπί B όταν εμφανίζεται η ένδειξη του μερικού χιλιομετρητή Α, της μέσης χιλιομετρικής κατανάλωσης καυσίμου ή της κατανάλωσης καυσίμου. Μέση χιλιομετρική κατανάλωση καυσίμου Μερικός Κατανάλωση χιλιομετρητής Α καυσίμου!c Στη συνέχεια, η οθόνη επιστρέφει στην τελευταία επιλεγμένη ένδειξη. ή!d Για το μηδενισμό του μερικού χιλιομετρητή B, πατήστε και κρατήστε πατημένο το κουμπί B όταν εμφανίζεται η ένδειξη του μερικού χιλιομετρητή B. Μερικός χιλιομετρητής Β ή ή ή!b Μετά το μηδενισμό, εμφανίζεται η οθόνη επαναφοράς σε κάθε ένδειξη. 24

28 Εμφάνιση κατανάλωσης εφεδρικού καυσίμου Όταν ξεκινά να αναβοσβήνει το 1ο τμήμα (E) του δείκτη στάθμης καυσίμου, το οδόμετρο & ο μερικός χιλιομετρητής & μετρητής χιλιομετρικής κατανάλωσης καυσίμου & ο μετρητής κατανάλωσης καυσίμου, αλλάζουν σε ένδειξη κατανάλωσης εφεδρικού καυσίμου. Θα πρέπει να γεμίστε το ρεζερβουάρ το συντομότερο δυνατό. Όταν εμφανίζεται η ένδειξη " ", επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Εμφάνιση κατανάλωσης εφεδρικού καυσίμου Αναβοσβήνει από "0.0" L ή gal. u Σε περίπτωση που αλλάξετε την ένδειξη σε οδόμετρο, μερικό χιλιομετρητή, μετρητή χιλιομετρικής κατανάλωσης καυσίμου και μετρητή κατανάλωσης καυσίμου και ούτω καθεξής (E22), εάν στη συνέχεια δεν πατηθεί κάποιο κουμπί για 10 δευτερόλεπτα θα επιστρέψει αυτόματα στην ένδειξη της κατανάλωσης εφεδρικού καυσίμου. Μετά από ανεφοδιασμό καυσίμου ποσότητας μεγαλύτερης από την εφεδρική, η οθόνη επιστρέφει στην κανονική εμφάνιση όταν η μοτοσυκλέτα σας διανύσει 0,1 km. Εγχειρίδιο χειρισμού 25

29 Όργανα (ΣΥΝΕΧΙΖΕΤΑΙ) Εγχειρίδιο χειρισμού 26

30 Ενδεικτική λυχνία D Ανάβει όταν επιλεγεί η λειτουργία D σε ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ AT. (E42) Ενδεικτική λυχνία S Ανάβει όταν επιλεγεί η λειτουργία S σε ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ AT. (E42) Ενδεικτική λυχνία θέσης ταχύτητας Κατά την επιλογή της λειτουργίας D, S ή της ΛΕΙΤΟΥΡΓΙΑΣ MTΕ, στην ενδεικτική λυχνία θέσης ταχύτητας εμφανίζεται η θέση ταχύτητας. u "-" εμφανίζεται για μερικά δευτερόλεπτα και, κατόπιν, σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. u "-" αναβοσβήνει όταν η θέση του διακόπτη παύσης κινητήρα αλλάξει από Run σε Off με τον Κεντρικό Διακόπτη στη θέση on. u "-" αναβοσβήνει όταν ο Κεντρικός Διακόπτης βρίσκεται στη θέση ΟΝ με το διακόπτη παύσης κινητήρα στη θέση OFF. Εγχειρίδιο χειρισμού Η ενδεικτική λυχνία ενδέχεται να αναβοσβήσει εάν: u Ο μπροστινός τροχός απομακρυνθεί από το έδαφος. u Γυρίσετε τον τροχό ενόσω η μοτοσυκλέτα βρίσκεται σε όρθια θέση, στο σταντ. Αυτό είναι φυσιολογικό. Για να λειτουργήσει και πάλι το σύστημα, γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF και, κατόπιν, και πάλι στη θέση ON. Εάν η ενδεικτική λυχνία "-" αναβοσβήνει στο παράθυρο θέσης ταχύτητας κατά την οδήγηση: (E99) 27

31 Εγχειρίδιο χειρισμού Ρύθμιση ένδειξης Μπορείτε να προσαρμόσετε τις πέντε ρυθμίσεις. Ρύθμιση έντασης φωτισμού Ρύθμιση ρολογιού Μόνο τύπος ED, ED Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Μόνο τύπος ED, ED Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου Μόνο τύπος ED, ED Αλλαγή των μονάδων του μετρητή κατανάλωσης καυσίμου Συνηθισμένη ένδειξη Ρύθμιση ένδειξης Ρύθμιση έντασης φωτισμού Ρύθμιση ρολογιού Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου 28 Επιπρόσθετα, για επιστροφή στη συνηθισμένη ένδειξη στη ρύθμιση ένδειξης. Δεν έχουν πατηθεί τα κουμπιά Α και/ή Β για περίπου 30 δευτερόλεπτα Γυρίστε τον Κεντρικό Διακόπτη σε θέση OFF και κατόπιν σε θέση ON Κάθε ρύθμιση θα ακυρωθεί εάν δεν πατηθεί το κουμπί Α. Αλλαγή των μονάδων του μετρητή κατανάλωσης καυσίμου Πατήστε και κρατήστε πατημένο το κουμπί Α και το κουμπί Β Πατήστε το κουμπί Α Εκτός από τους τύπους ED, ED Πατήστε το κουμπί Α Τύποι ED, ED

32 1 Ρύθμιση έντασης φωτισμού: Μπορείτε να προσαρμόσετε τα τρία επίπεδα φωτεινότητας.!a Γυρίστε τον Κεντρικό Διακόπτη σε θέση ON.!b Πατήστε και κρατήστε πατημένο το κουμπί Α και το κουμπί Β μέχρις ότου το ψηφίο των λεπτών εμφανίσει το επίπεδο φωτεινότητας.!c Πατήστε το κουμπί Β. Η φωτεινότητα αλλάζει. 2 Ρύθμιση ρολογιού:!a Μετά τη ρύθμιση του οπίσθιου φωτισμού, θα αρχίσουν να αναβοσβήνουν τα ψηφία της ώρας.!b Πατήστε το κουμπί Β μέχρι να εμφανιστεί η επιθυμητή ώρα. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την ώρα. Εγχειρίδιο χειρισμού!d Πατήστε το κουμπί Α. Ο οπίσθιος φωτισμός έχει ρυθμιστεί και κατόπιν η ένδειξη περνά στη ρύθμιση ρολογιού.!c Πατήστε το κουμπί Α. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν. 29

33 Εγχειρίδιο χειρισμού!d Πατήστε το κουμπί Β μέχρι να εμφανιστούν τα επιθυμητά λεπτά. u Πατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα τα λεπτά.!e Εκτός από τους τύπους ED, ED Πατήστε το κουμπί Α. Το ρολόι έχει ρυθμιστεί και κατόπιν η ένδειξη επιστρέφει στη ρύθμιση έντασης φωτισμού. Μόνο τύπος ED, ED Πατήστε το κουμπί Α. Το ρολόι έχει ρυθμιστεί και κατόπιν η ένδειξη περνά στην αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης. 3 Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Μόνο τύπος ED, ED :!a Μετά τη ρύθμιση του ρολογιού, η μονάδα ταχύτητας και χιλιομετρικής απόστασης αρχίζει να αναβοσβήνει.!b Πατήστε το κουμπί B για να επιλέξετε μεταξύ "km/h" και "km" ή "mph" και "mile".!c Πατήστε το κουμπί Α. Η μονάδα ταχύτητας και χιλιομετρικής απόστασης έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στην αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. 30
