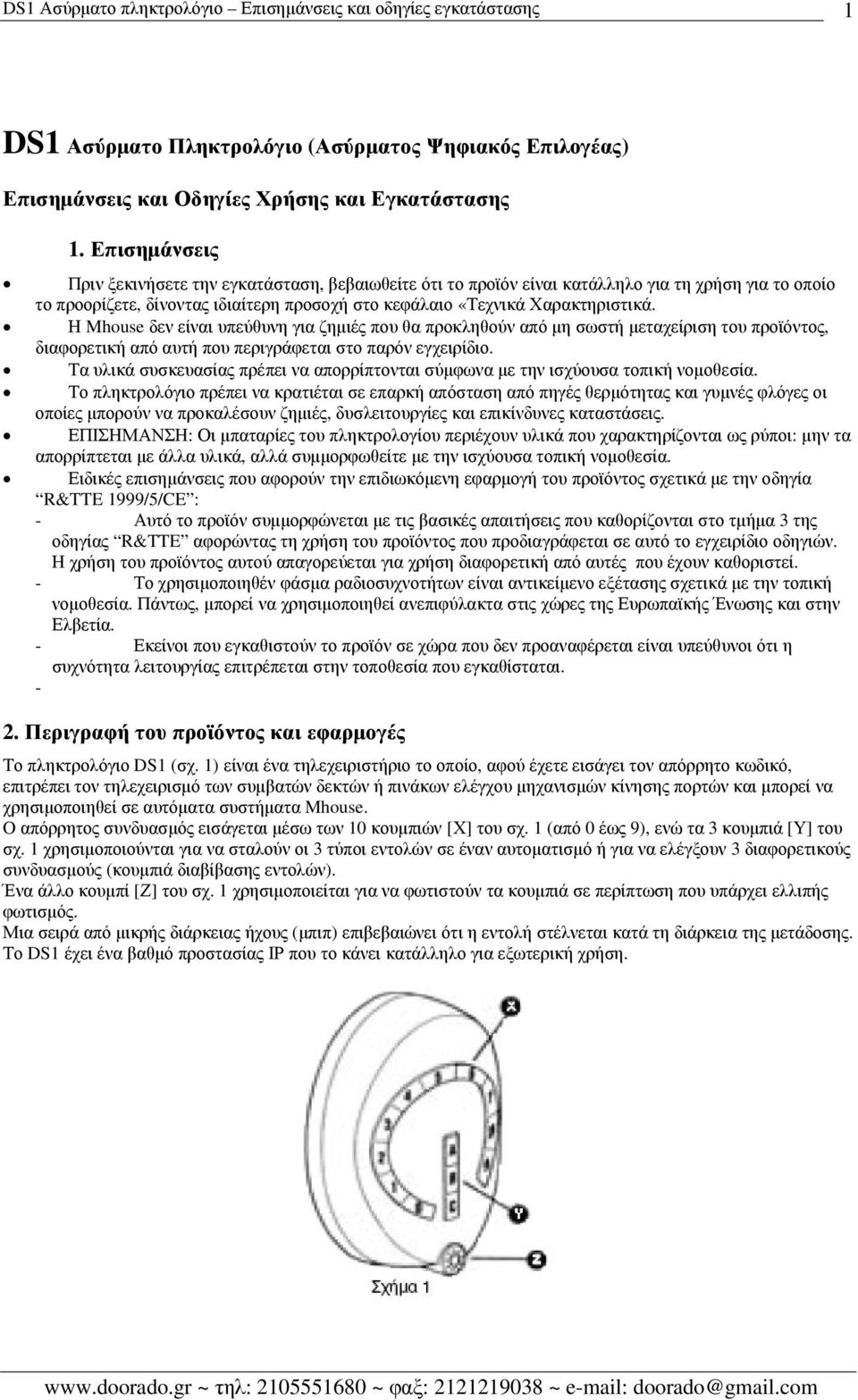

1 DS Ασύρµατο Πληκτρολόγιο (Ασύρµατος Ψηφιακός Επιλογέας) Επισηµάνσεις και Οδηγίες Χρήσης και Εγκατάστασης. Επισηµάνσεις Πριν ξεκινήσετε την εγκατάσταση, βεβαιωθείτε ότι το προϊόν είναι κατάλληλο για τη χρήση για το οποίο το προορίζετε, δίνοντας ιδιαίτερη προσοχή στο κεφάλαιο «Τεχνικά Χαρακτηριστικά. Η Mhouse δεν είναι υπεύθυνη για ζηµιές που θα προκληθούν από µη σωστή µεταχείριση του προϊόντος, διαφορετική από αυτή που περιγράφεται στο παρόν εγχειρίδιο. Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύµφωνα µε την ισχύουσα τοπική νοµοθεσία. Το πληκτρολόγιο πρέπει να κρατιέται σε επαρκή απόσταση από πηγές θερµότητας και γυµνές φλόγες οι οποίες µπορούν να προκαλέσουν ζηµιές, δυσλειτουργίες και επικίνδυνες καταστάσεις. ΕΠΙΣΗΜΑΝΣΗ: Οι µπαταρίες του πληκτρολογίου περιέχουν υλικά που χαρακτηρίζονται ως ρύποι: µην τα απορρίπτεται µε άλλα υλικά, αλλά συµµορφωθείτε µε την ισχύουσα τοπική νοµοθεσία. Ειδικές επισηµάνσεις που αφορούν την επιδιωκόµενη εφαρµογή του προϊόντος σχετικά µε την οδηγία R&TTE 999/5/CE : - Αυτό το προϊόν συµµορφώνεται µε τις βασικές απαιτήσεις που καθορίζονται στο τµήµα της οδηγίας R&TTE αφορώντας τη χρήση του προϊόντος που προδιαγράφεται σε αυτό το εγχειρίδιο οδηγιών. Η χρήση του προϊόντος αυτού απαγορεύεται για χρήση διαφορετική από αυτές που έχουν καθοριστεί. - Το χρησιµοποιηθέν φάσµα ραδιοσυχνοτήτων είναι αντικείµενο εξέτασης σχετικά µε την τοπική νοµοθεσία. Πάντως, µπορεί να χρησιµοποιηθεί ανεπιφύλακτα στις χώρες της Ευρωπαϊκής Ένωσης και στην Ελβετία. - Εκείνοι που εγκαθιστούν το προϊόν σε χώρα που δεν προαναφέρεται είναι υπεύθυνοι ότι η συχνότητα λειτουργίας επιτρέπεται στην τοποθεσία που εγκαθίσταται Περιγραφή του προϊόντος και εφαρµογές Το πληκτρολόγιο DS (σχ. ) είναι ένα τηλεχειριστήριο το οποίο, αφού έχετε εισάγει τον απόρρητο κωδικό, επιτρέπει τον τηλεχειρισµό των συµβατών δεκτών ή πινάκων ελέγχου µηχανισµών κίνησης πορτών και µπορεί να χρησιµοποιηθεί σε αυτόµατα συστήµατα Mhouse. O απόρρητος συνδυασµός εισάγεται µέσω των 0 κουµπιών [Χ] του σχ. (από 0 έως 9), ενώ τα κουµπιά [Υ] του σχ. χρησιµοποιούνται για να σταλούν οι τύποι εντολών σε έναν αυτοµατισµό ή για να ελέγξουν διαφορετικούς συνδυασµούς (κουµπιά διαβίβασης εντολών). Ένα άλλο κουµπί [Ζ] του σχ. χρησιµοποιείται για να φωτιστούν τα κουµπιά σε περίπτωση που υπάρχει ελλιπής φωτισµός. Μια σειρά από µικρής διάρκειας ήχους (µπιπ) επιβεβαιώνει ότι η εντολή στέλνεται κατά τη διάρκεια της µετάδοσης. Το DS έχει ένα βαθµό προστασίας ΙΡ που το κάνει κατάλληλο για εξωτερική χρήση.

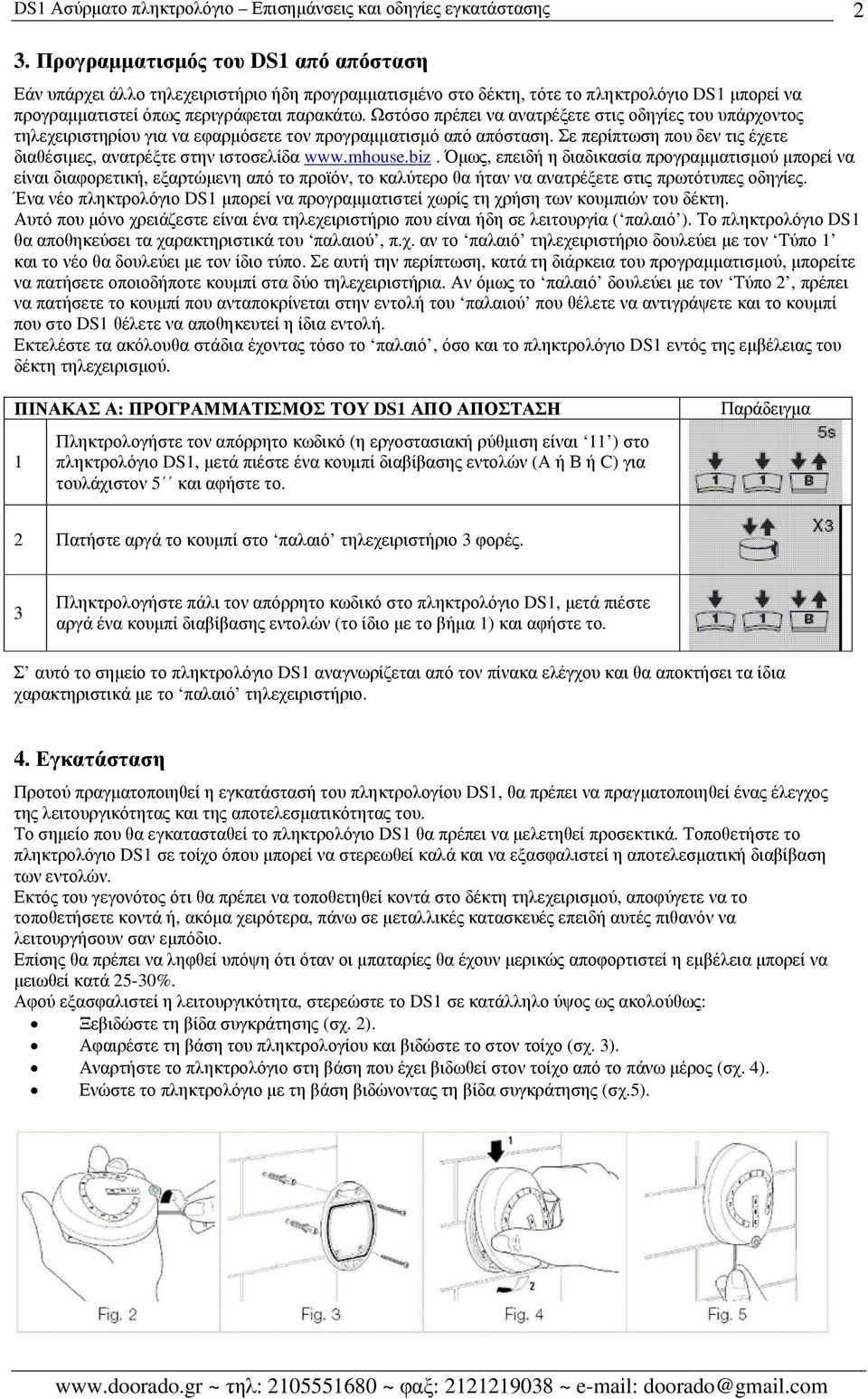

2 2. Προγραµµατισµός του DS από απόσταση Εάν υπάρχει άλλο τηλεχειριστήριο ήδη προγραµµατισµένο στο δέκτη, τότε το πληκτρολόγιο DS µπορεί να προγραµµατιστεί όπως περιγράφεται παρακάτω. Ωστόσο πρέπει να ανατρέξετε στις οδηγίες του υπάρχοντος τηλεχειριστηρίου για να εφαρµόσετε τον προγραµµατισµό από απόσταση. Σε περίπτωση που δεν τις έχετε διαθέσιµες, ανατρέξτε στην ιστοσελίδα Όµως, επειδή η διαδικασία προγραµµατισµού µπορεί να είναι διαφορετική, εξαρτώµενη από το προϊόν, το καλύτερο θα ήταν να ανατρέξετε στις πρωτότυπες οδηγίες. Ένα νέο πληκτρολόγιο DS µπορεί να προγραµµατιστεί χωρίς τη χρήση των κουµπιών του δέκτη. Αυτό που µόνο χρειάζεστε είναι ένα τηλεχειριστήριο που είναι ήδη σε λειτουργία ( παλαιό ). Το πληκτρολόγιο DS θα αποθηκεύσει τα χαρακτηριστικά του παλαιού, π.χ. αν το παλαιό τηλεχειριστήριο δουλεύει µε τον Τύπο και το νέο θα δουλεύει µε τον ίδιο τύπο. Σε αυτή την περίπτωση, κατά τη διάρκεια του προγραµµατισµού, µπορείτε να πατήσετε οποιοδήποτε κουµπί στα δύο τηλεχειριστήρια. Αν όµως το παλαιό δουλεύει µε τον Τύπο 2, πρέπει να πατήσετε το κουµπί που ανταποκρίνεται στην εντολή του παλαιού που θέλετε να αντιγράψετε και το κουµπί που στο DS θέλετε να αποθηκευτεί η ίδια εντολή. Εκτελέστε τα ακόλουθα στάδια έχοντας τόσο το παλαιό, όσο και το πληκτρολόγιο DS εντός της εµβέλειας του δέκτη τηλεχειρισµού. ΠΙΝΑΚΑΣ Α: ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΟΥ DS ΑΠΟ ΑΠΟΣΤΑΣΗ Πληκτρολογήστε τον απόρρητο κωδικό (η εργοστασιακή ρύθµιση είναι ) στο πληκτρολόγιο DS, µετά πιέστε ένα κουµπί διαβίβασης εντολών (Α ή Β ή C) για τουλάχιστον 5 και αφήστε το. Παράδειγµα 2 Πατήστε αργά το κουµπί στο παλαιό τηλεχειριστήριο φορές. Πληκτρολογήστε πάλι τον απόρρητο κωδικό στο πληκτρολόγιο DS, µετά πιέστε αργά ένα κουµπί διαβίβασης εντολών (το ίδιο µε το βήµα ) και αφήστε το. Σ αυτό το σηµείο το πληκτρολόγιο DS αναγνωρίζεται από τον πίνακα ελέγχου και θα αποκτήσει τα ίδια χαρακτηριστικά µε το παλαιό τηλεχειριστήριο. 4. Εγκατάσταση Προτού πραγµατοποιηθεί η εγκατάστασή του πληκτρολογίου DS, θα πρέπει να πραγµατοποιηθεί ένας έλεγχος της λειτουργικότητας και της αποτελεσµατικότητας του. Το σηµείο που θα εγκατασταθεί το πληκτρολόγιο DS θα πρέπει να µελετηθεί προσεκτικά. Τοποθετήστε το πληκτρολόγιο DS σε τοίχο όπου µπορεί να στερεωθεί καλά και να εξασφαλιστεί η αποτελεσµατική διαβίβαση των εντολών. Εκτός του γεγονότος ότι θα πρέπει να τοποθετηθεί κοντά στο δέκτη τηλεχειρισµού, αποφύγετε να το τοποθετήσετε κοντά ή, ακόµα χειρότερα, πάνω σε µεταλλικές κατασκευές επειδή αυτές πιθανόν να λειτουργήσουν σαν εµπόδιο. Επίσης θα πρέπει να ληφθεί υπόψη ότι όταν οι µπαταρίες θα έχουν µερικώς αποφορτιστεί η εµβέλεια µπορεί να µειωθεί κατά 25-0%. Αφού εξασφαλιστεί η λειτουργικότητα, στερεώστε το DS σε κατάλληλο ύψος ως ακολούθως: Ξεβιδώστε τη βίδα συγκράτησης (σχ. 2). Αφαιρέστε τη βάση του πληκτρολογίου και βιδώστε το στον τοίχο (σχ. ). Αναρτήστε το πληκτρολόγιο στη βάση που έχει βιδωθεί στον τοίχο από το πάνω µέρος (σχ. 4). Ενώστε το πληκτρολόγιο µε τη βάση βιδώνοντας τη βίδα συγκράτησης (σχ.5).

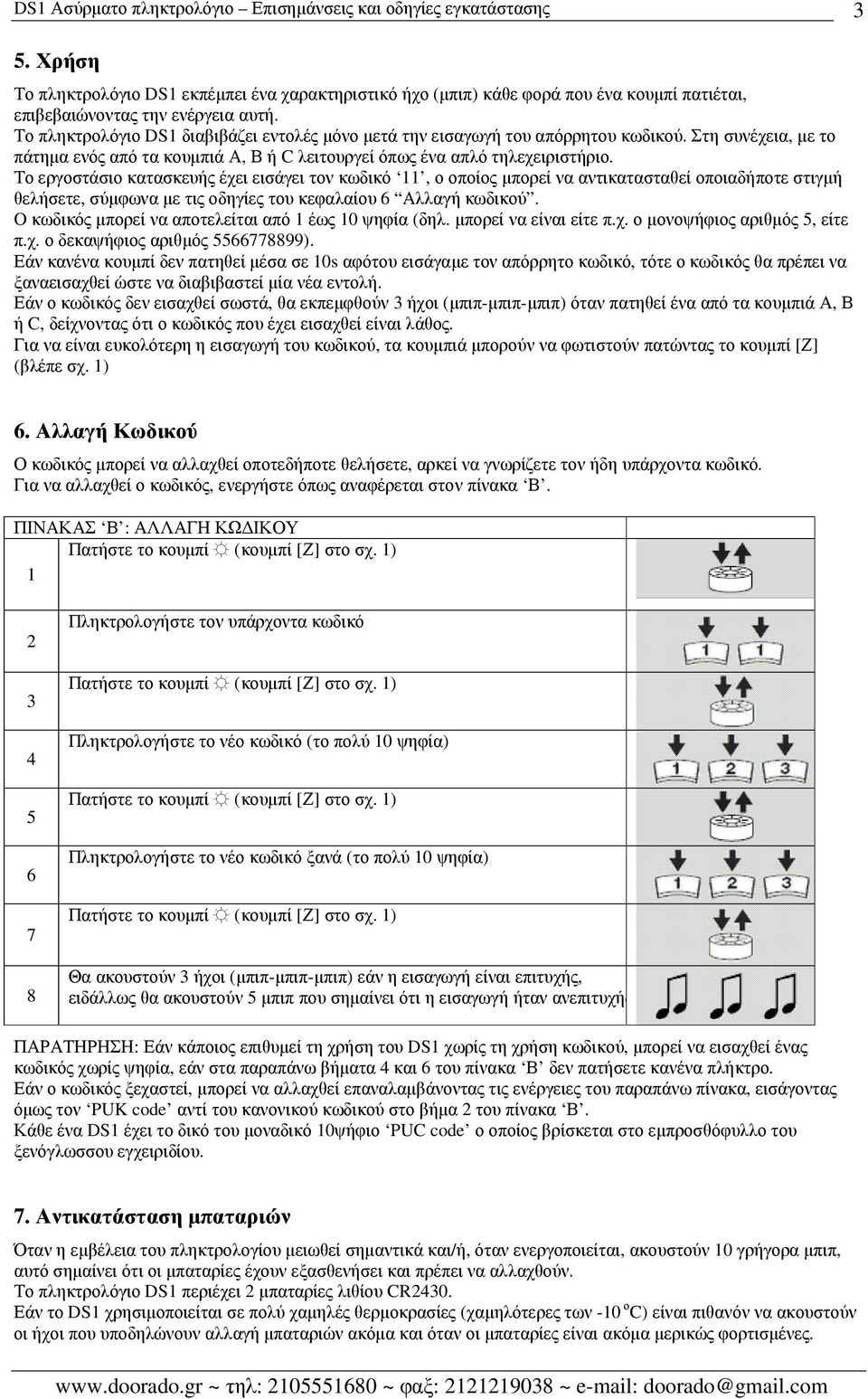

3 5. Χρήση Το πληκτρολόγιο DS εκπέµπει ένα χαρακτηριστικό ήχο (µπιπ) κάθε φορά που ένα κουµπί πατιέται, επιβεβαιώνοντας την ενέργεια αυτή. Το πληκτρολόγιο DS διαβιβάζει εντολές µόνο µετά την εισαγωγή του απόρρητου κωδικού. Στη συνέχεια, µε το πάτηµα ενός από τα κουµπιά Α, Β ή C λειτουργεί όπως ένα απλό τηλεχειριστήριο. Το εργοστάσιο κατασκευής έχει εισάγει τον κωδικό, ο οποίος µπορεί να αντικατασταθεί οποιαδήποτε στιγµή θελήσετε, σύµφωνα µε τις οδηγίες του κεφαλαίου 6 Αλλαγή κωδικού. O κωδικός µπορεί να αποτελείται από έως 0 ψηφία (δηλ. µπορεί να είναι είτε π.χ. ο µονοψήφιος αριθµός 5, είτε π.χ. ο δεκαψήφιος αριθµός ). Εάν κανένα κουµπί δεν πατηθεί µέσα σε 0s αφότου εισάγαµε τον απόρρητο κωδικό, τότε ο κωδικός θα πρέπει να ξαναεισαχθεί ώστε να διαβιβαστεί µία νέα εντολή. Εάν ο κωδικός δεν εισαχθεί σωστά, θα εκπεµφθούν ήχοι (µπιπ-µπιπ-µπιπ) όταν πατηθεί ένα από τα κουµπιά Α, Β ή C, δείχνοντας ότι ο κωδικός που έχει εισαχθεί είναι λάθος. Για να είναι ευκολότερη η εισαγωγή του κωδικού, τα κουµπιά µπορούν να φωτιστούν πατώντας το κουµπί [Ζ] (βλέπε σχ. ) 6. Αλλαγή Κωδικού Ο κωδικός µπορεί να αλλαχθεί οποτεδήποτε θελήσετε, αρκεί να γνωρίζετε τον ήδη υπάρχοντα κωδικό. Για να αλλαχθεί ο κωδικός, ενεργήστε όπως αναφέρεται στον πίνακα Β. ΠΙΝΑΚΑΣ Β : ΑΛΛΑΓΗ ΚΩ ΙΚΟΥ Πληκτρολογήστε τον υπάρχοντα κωδικό Πληκτρολογήστε το νέο κωδικό (το πολύ 0 ψηφία) Πληκτρολογήστε το νέο κωδικό ξανά (το πολύ 0 ψηφία) Θα ακουστούν ήχοι (µπιπ-µπιπ-µπιπ) εάν η εισαγωγή είναι επιτυχής, ειδάλλως θα ακουστούν 5 µπιπ που σηµαίνει ότι η εισαγωγή ήταν ανεπιτυχής ΠΑΡΑΤΗΡΗΣΗ: Εάν κάποιος επιθυµεί τη χρήση του DS χωρίς τη χρήση κωδικού, µπορεί να εισαχθεί ένας κωδικός χωρίς ψηφία, εάν στα παραπάνω βήµατα 4 και 6 του πίνακα Β δεν πατήσετε κανένα πλήκτρο. Εάν ο κωδικός ξεχαστεί, µπορεί να αλλαχθεί επαναλαµβάνοντας τις ενέργειες του παραπάνω πίνακα, εισάγοντας όµως τον PUK code αντί του κανονικού κωδικού στο βήµα 2 του πίνακα Β. Κάθε ένα DS έχει το δικό του µοναδικό 0ψήφιο PUC code ο οποίος βρίσκεται στο εµπροσθόφυλλο του ξενόγλωσσου εγχειριδίου. 7. Αντικατάσταση µπαταριών Όταν η εµβέλεια του πληκτρολογίου µειωθεί σηµαντικά και/ή, όταν ενεργοποιείται, ακουστούν 0 γρήγορα µπιπ, αυτό σηµαίνει ότι οι µπαταρίες έχουν εξασθενήσει και πρέπει να αλλαχθούν. Το πληκτρολόγιο DS περιέχει 2 µπαταρίες λιθίου CR240. Εάν το DS χρησιµοποιείται σε πολύ χαµηλές θερµοκρασίες (χαµηλότερες των -0 ο C) είναι πιθανόν να ακουστούν οι ήχοι που υποδηλώνουν αλλαγή µπαταριών ακόµα και όταν οι µπαταρίες είναι ακόµα µερικώς φορτισµένες.

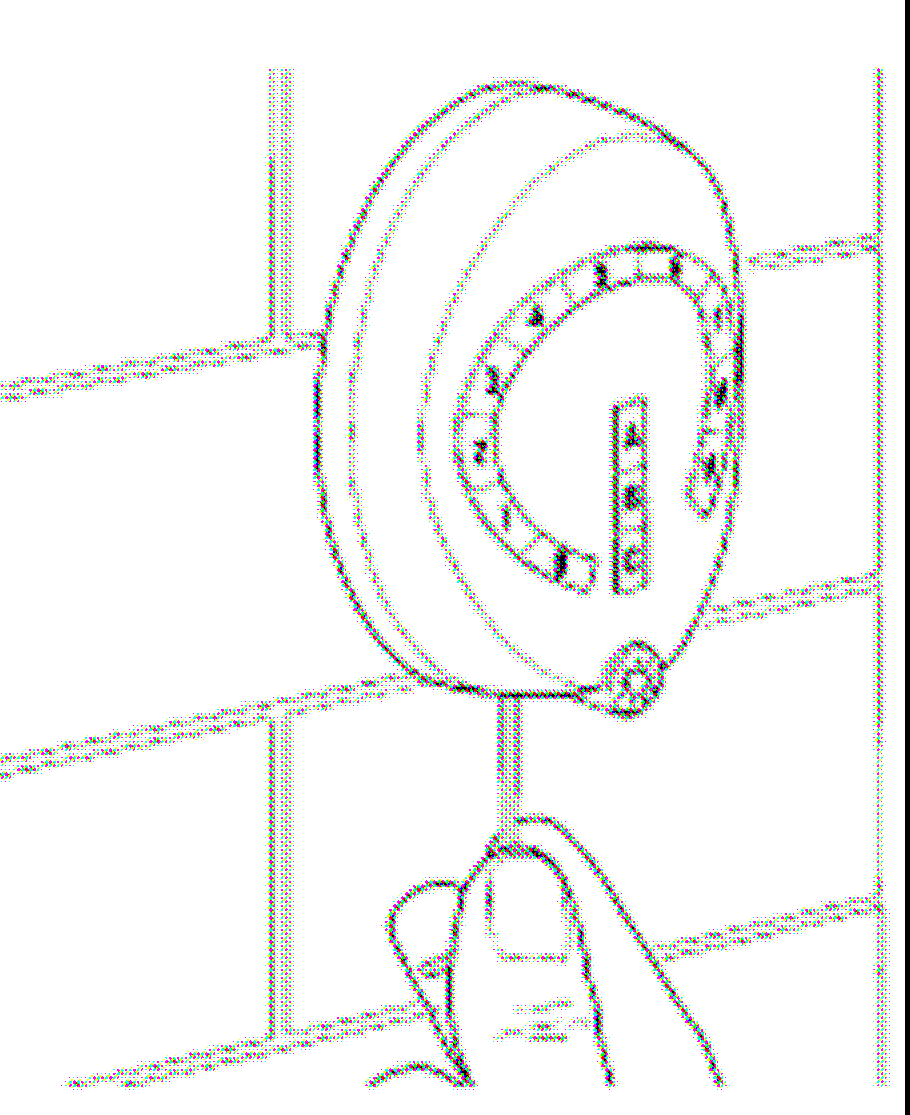

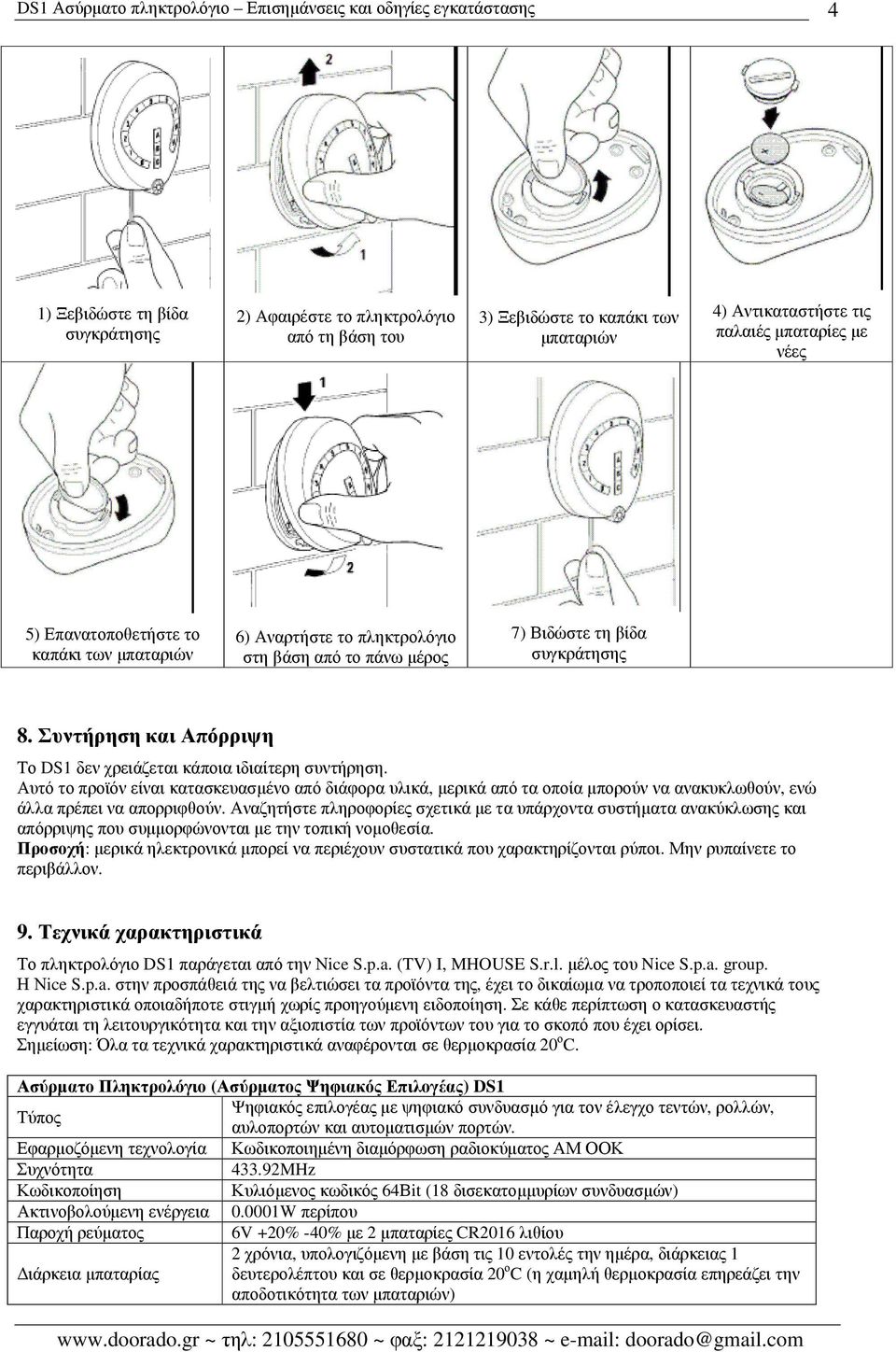

4 4 ) Ξεβιδώστε τη βίδα συγκράτησης 2) Αφαιρέστε το πληκτρολόγιο από τη βάση του ) Ξεβιδώστε το καπάκι των µπαταριών 4) Αντικαταστήστε τις παλαιές µπαταρίες µε νέες 5) Επανατοποθετήστε το καπάκι των µπαταριών 6) Αναρτήστε το πληκτρολόγιο στη βάση από το πάνω µέρος 7) Βιδώστε τη βίδα συγκράτησης 8. Συντήρηση και Απόρριψη Το DS δεν χρειάζεται κάποια ιδιαίτερη συντήρηση. Αυτό το προϊόν είναι κατασκευασµένο από διάφορα υλικά, µερικά από τα οποία µπορούν να ανακυκλωθούν, ενώ άλλα πρέπει να απορριφθούν. Αναζητήστε πληροφορίες σχετικά µε τα υπάρχοντα συστήµατα ανακύκλωσης και απόρριψης που συµµορφώνονται µε την τοπική νοµοθεσία. Προσοχή: µερικά ηλεκτρονικά µπορεί να περιέχουν συστατικά που χαρακτηρίζονται ρύποι. Μην ρυπαίνετε το περιβάλλον. 9. Τεχνικά χαρακτηριστικά Το πληκτρολόγιο DS παράγεται από την Νice S.p.a. (TV) I, MHOUSE S.r.l. µέλος του Nice S.p.a. group. Η Νice S.p.a. στην προσπάθειά της να βελτιώσει τα προϊόντα της, έχει το δικαίωµα να τροποποιεί τα τεχνικά τους χαρακτηριστικά οποιαδήποτε στιγµή χωρίς προηγούµενη ειδοποίηση. Σε κάθε περίπτωση ο κατασκευαστής εγγυάται τη λειτουργικότητα και την αξιοπιστία των προϊόντων του για το σκοπό που έχει ορίσει. Σηµείωση: Όλα τα τεχνικά χαρακτηριστικά αναφέρονται σε θερµοκρασία 20 ο C. Ασύρµατο Πληκτρολόγιο (Ασύρµατος Ψηφιακός Επιλογέας) DS Ψηφιακός επιλογέας µε ψηφιακό συνδυασµό για τον έλεγχο τεντών, ρολλών, Τύπος αυλοπορτών και αυτοµατισµών πορτών. Εφαρµοζόµενη τεχνολογία Κωδικοποιηµένη διαµόρφωση ραδιοκύµατος ΑΜ ΟΟΚ Συχνότητα 4.92MHz Κωδικοποίηση Κυλιόµενος κωδικός 64Βit (8 δισεκατοµµυρίων συνδυασµών) Ακτινοβολούµενη ενέργεια 0.000W περίπου Παροχή ρεύµατος 6V +20% -40% µε 2 µπαταρίες CR206 λιθίου 2 χρόνια, υπολογιζόµενη µε βάση τις 0 εντολές την ηµέρα, διάρκειας ιάρκεια µπαταρίας δευτερολέπτου και σε θερµοκρασία 20 ο C (η χαµηλή θερµοκρασία επηρεάζει την αποδοτικότητα των µπαταριών)

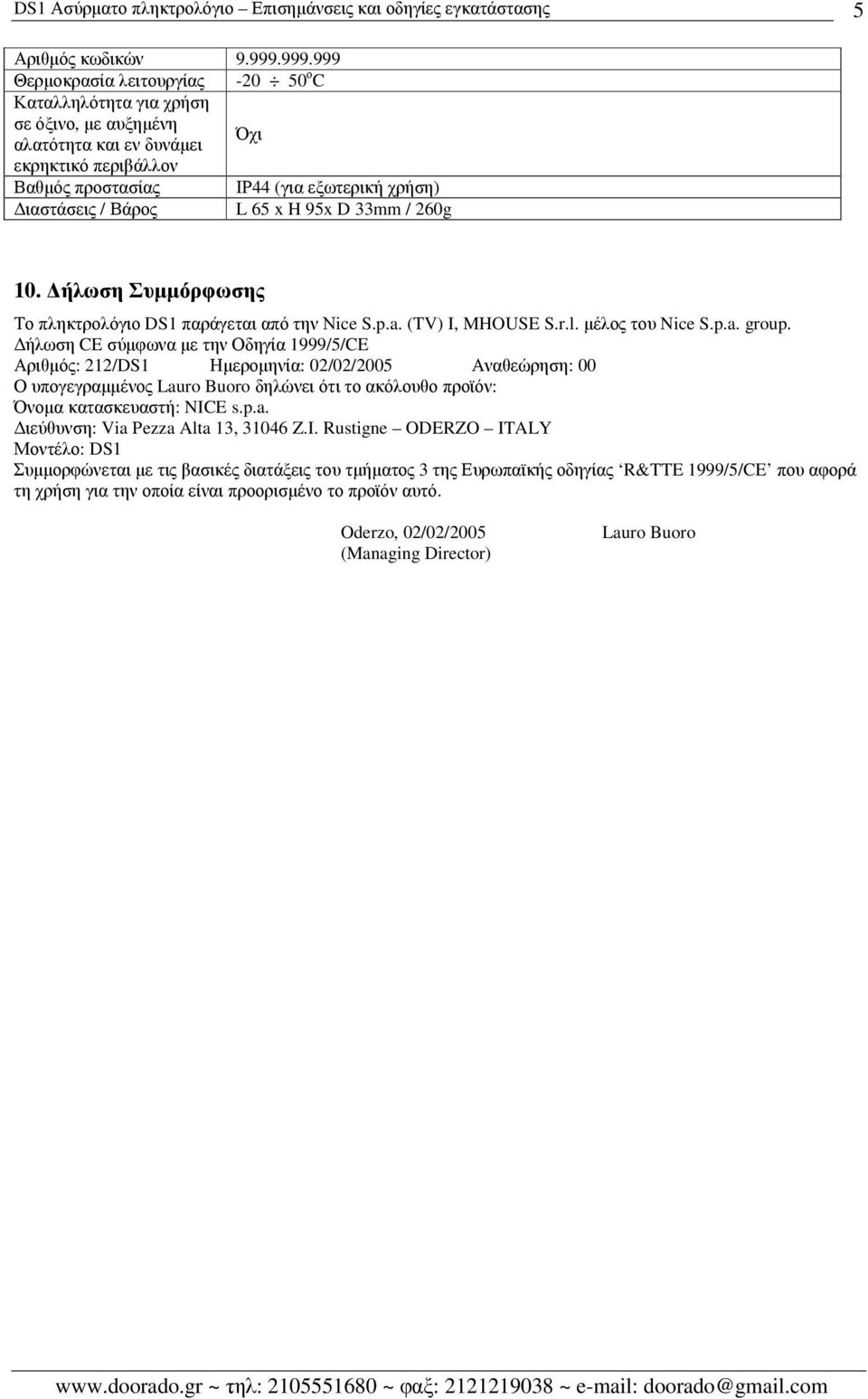

5 5 Αριθµός κωδικών Θερµοκρασία λειτουργίας ο C Καταλληλότητα για χρήση σε όξινο, µε αυξηµένη Όχι αλατότητα και εν δυνάµει εκρηκτικό περιβάλλον Βαθµός προστασίας ΙΡ44 (για εξωτερική χρήση) ιαστάσεις / Βάρος L 65 x H 95x D mm / 260g 0. ήλωση Συµµόρφωσης Το πληκτρολόγιο DS παράγεται από την Νice S.p.a. (TV) I, MHOUSE S.r.l. µέλος του Nice S.p.a. group. ήλωση CE σύµφωνα µε την Οδηγία 999/5/CE Αριθµός: 22/DS Ηµεροµηνία: 02/02/2005 Αναθεώρηση: 00 Ο υπογεγραµµένος Lauro Buoro δηλώνει ότι το ακόλουθο προϊόν: Όνοµα κατασκευαστή: NICE s.p.a. ιεύθυνση: Via Pezza Alta, 046 Z.I. Rustigne ODERZO ITALY Μοντέλο: DS Συµµορφώνεται µε τις βασικές διατάξεις του τµήµατος της Ευρωπαϊκής οδηγίας R&TTE 999/5/CE που αφορά τη χρήση για την οποία είναι προορισµένο το προϊόν αυτό. Oderzo, 02/02/2005 (Managing Director) Lauro Buoro
