1 Διαδραστικοί & δυναμικοί χάρτες στο διαδίκτυο με χρήση λογισμικών ανοικτού κώδικα Οπτικοποίηση της μικρασιατικής εκστρατείας Παπαποστόλου Αριάνα Διπλωματούχος Μηχανικός Μεταλλείων Μεταλλουργός ΕΜΠ & ΜΔΕ «Γεωπληροφορική» Νάκος Βύρωνας Καθηγητής ΕΜΠ Σχολή Αγρονόμων & Τοπογράφων Μηχανικών Εθνικό Μετσόβιο Πολυτεχνείο 13 ο Εθνικό Συνέδριο της ΧΕΕΕ, Οκτώβριος 2014, Πάτρα

2 Διάρθρωση παρουσίασης Αντικείμενο εργασίας Διαδικτυακή χαρτογραφία & εκπαίδευση Διαδικτυακοί χάρτες και διαδραστικότητα Λογισμικά πακέτα Στάδια ανάπτυξης διαδικτυακής εφαρμογής Παρουσίαση εφαρμογής Αποτελέσματα Συζήτηση - Συμπεράσματα

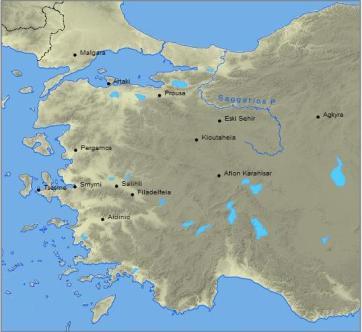

3 Στόχος εργασίας Η ανάδειξη των νέων τεχνολογιών και εργαλείων που μπορούν να χρησιμοποιηθούν για την ανάπτυξη μιας εκπαιδευτικής εφαρμογής και ειδικότερα μιας διαδικτυακής χαρτογραφικής εφαρμογής. Ως πιλοτική εφαρμογή παρουσιάζεται η οπτικοποίηση της μικρασιατικής εκστρατείας σύμφωνα με το περιεχόμενο του μαθήματος της ιστορίας της Γ γυμνασίου της δευτεροβάθμιας εκπαίδευσης και αφορά στην ενότητα του μικρασιατικού πολέμου ( ). Κύριο θέμα απεικόνισης αποτελεί η πορεία του ελληνικού στρατού στη μικρασιατική εκστρατεία και η μάχη στον Σαγγάριο ποταμό.

4 Διαδικτυακή χαρτογραφία & εκπαίδευση Διαδικτυακή χαρτογραφία είναι η διαδικασία σχεδιασμού, υλοποίησης, δημιουργίας και διάθεσης χαρτών στο διαδίκτυο (World Wide Web) (Newmann, 2007). Οι ανάγκες πλέον αρκετών μαθημάτων (ιστορία, γεωγραφία, περιβαλλοντική εκπαίδευση κ.ο.κ) για χαρτογραφικά υπόβαθρα αυξάνονται ολοένα και περισσότερο η τεχνολογία της διαδικτυακής χαρτογραφίας προσφέρει νέες προοπτικές, εμπλουτίζοντας τον καθιερωμένο τρόπο διδασκαλίας.

5 Εκπαιδευτικά λογισμικά με χρήση χάρτη για το μάθημα της ιστορίας Ιστορικός Άτλαντας Centennia (HistoricalAtlas.com) Διαδραστική ιστορία ( Η Ελλάδα και ο Κόσμος από το 19ο στον 20ο Αιώνα

6 Διαδικτυακοί χάρτες και διαδραστικότητα (1/2) Η χρήση του διαδικτύου ως μέσο διάδοσης χαρτών αποτελεί ένα σημαντικό βήμα προόδου στη χαρτογραφία Ενώ οι πρώτοι χάρτες στο διαδίκτυο ήταν κυρίως στατικοί, στις μέρες μας οι διαδικτυακοί χάρτες μπορούν να είναι πλήρως διαδραστικοί και να ενσωματώνουν πολλαπλά μέσα Ένας διαδραστικός χάρτης αποτελεί μια επέκταση της ανθρώπινης ικανότητας σχετικά με την οπτικοποίηση χώρων και κατανομών (Peterson,1995) περιέχει γραφικό περιβάλλον με γραφικά εργαλεία παρουσιάζει εργαλεία διάδρασης με διαφορετικά επίπεδα πολυπλοκότητας (Crampton 2002)

7 Διαδικτυακοί χάρτες και διαδραστικότητα (2/2) Η αλληλεπίδραση του χρήστη με το διαδραστικό χάρτη μπορεί να συμβαίνει τόσο στο γραφικό μέρος όσο και στα χαρακτηριστικά (ποιοτικά, ποσοτικά) Τα γραφικά εργαλεία διάδρασης μπορούν να αφορούν π.χ.: δυναμική αλλαγή κλίμακας (zoom in/zoom out) μετάθεση (pan) αλλαγή χαρτογραφικού υποβάθρου αλλαγή προοπτικής θέασης εύρεση τοποθεσίας με βάση μια περιγραφή υπόδειξη γεωγραφικών συντεταγμένων εξαγωγή χάρτη και αποθήκευσή του κλπ. (Νάκος & Κρασανάκης 2013)

8 Λογισμικά πακέτα Συγκροτήθηκε η αρχιτεκτονική ενός ολοκληρωμένου κελύφους λογισμικών στο πλαίσιο ενός εικονικού λειτουργικού συστήματος Linux (διανομής Ubuntu). Virtual Box: υποστήριξη λειτουργίας εικονικού συστήματος Quantum GIS: Σύστημα Γεωγραφικών Πληροφοριών MapServer: εξυπηρετητής διαδικτύου Gimp: λογισμικό επεξεργασίας εικόνων KompoZer: λογισμικό σχεδίασης ιστοσελίδων OpenLayers: βιβλιοθήκη JavaScript

9 Στάδια ανάπτυξης διαδικτυακής εφαρμογής Δημιουργία στατικών χαρτών στο Quantum GIS Δημιουργία χαρτών κινούμενης εικόνας (animations) στο Gimp Ανάπτυξη διαδικτυακής εφαρμογής με τον MapServer Βελτίωση των επιπέδων διαδραστικότητας του διαδικτυακού χάρτη με συνδυασμό MapServer και OpenLayers

10 Παρουσίαση εφαρμογής - Αποτελέσματα Η εφαρμογή φιλοξενείται στον ιστότοπο του εργαστηρίου Χαρτογραφίας της σχολής Αγρονόμων & Τοπογράφων Μηχανικών ΕΜΠ και είναι προσβάσιμη μέσω του παρακάτω συνδέσμου:

11 Συζήτηση Συμπεράσματα (1/2) Με την ανάπτυξη της εν λόγω εφαρμογής αποκτήθηκαν πολύτιµες γνώσεις για τον τρόπο λειτουργίας των λογισµικών απεικόνισης χαρτών στο διαδίκτυο και κατανοήθηκε η λειτουργία και οι δυνατότητες της υπηρεσίας διαδικτυακού εξυπηρετητή χαρτών WMS Συντέλεσε επίσης στην απόκτηση γνώσης από μέρους μου των γλωσσών προγραμματισμού html και JavaScript, γνώσης σηµαντικής καθώς οι δυο αυτές γλώσσες έχουν ευρεία εφαρμογή στο διαδίκτυο Η διαδικτυακή αυτή χαρτογραφική εφαρμογή είναι φιλική ως προς το χρήστη και αποτελεί ένα κέλυφος το οποίο με περαιτέρω επεξεργασία και βελτιώσεις θα μπορούσε να αποτελέσει ένα ολοκληρωμένο εκπαιδευτικό λογισμικό.

12 Συζήτηση Συμπεράσματα (2/2) Χρησιμοποιώντας λογισμικά ανοικτού κώδικα διαπιστώθηκε η σημασία τους στους τομείς της υποστήριξης, ευκολίας εγκατάστασης και χειρισμού καθώς και μελέτης του πηγαίου κώδικα Η εφαρμογή που σχεδιάστηκε με το λογισμικό MapServer παρουσιάζει ορισμένα σημαντικά μειονεκτήματα Η επέκταση των δυνατοτήτων του εξυπηρετητή χαρτών MapServer σε διαδικτυακό εξυπηρετητή χαρτών και σε συνδυασμό με τη βιβλιοθήκη OpenLayers οδήγησε σε μια διαδικτυακή διαδραστική εφαρμογή με βελτιωμένα επίπεδα διαδραστικότητας Όσο τα τεχνολογικά εργαλεία εξελίσσονται, τόσο δημιουργείται η ανάγκη για μια πιο ευέλικτη χρήση των χαρτών μέσω διαδικτύου

13 Σας ευχαριστώ για την προσοχή σας
