1 GenCartoPro: Μια νεά εργαλειοθη κη παραγωγη ς χαρτογραφικω ν προβολω ν για την υποστη ριξη της χαρτογραφικη ς εκπαι δευσης Βασι λειος ΚΡΑΣΑΝΑΚΗΣ, Βασι λειος ΜΗΤΡΟΠΟΥΛΟΣ, Βυ ρωνας ΝΑΚΟΣ Σχολη Αγρονο µων & Τοπογρα φων Μηχανικω ν, Εθνικο Μετσο βιο Πολυτεχνειό Παρουσίαση: Β. Κρασανάκης, Δρ. ΑΤΜ ΕΜΠ Χαρτογραφική Επιστηµονική Εταιρεία Ελλάδας, 14 ο Εθνικό Συνέδριο Χαρτογραφίας, Θεσσαλονίκη, 2-4 Νοεµβρίου 2016

2 Χαρτογραφικές προβολές Μαθηµατική επιφάνεια Σφαίρα x=f(φ,λ) y=g(φ,λ) Ελλειψοειδές ρ=k(φ,λ) θ=h(φ,λ) Απεικόνιση

Παραµορφώσεις & Δείκτρια Tissot Έλλειψη παραµόρφωσης oκάθε στοιχειώδης κύκλος της µαθηµατικής επιφάνειας απεικονίζεται ως έλλειψη στο επίπεδο, ανεξάρτητα από το

3 Παραµορφώσεις & Δείκτρια Tissot Έλλειψη παραµόρφωσης oκάθε στοιχειώδης κύκλος της µαθηµατικής επιφάνειας απεικονίζεται ως έλλειψη στο επίπεδο, ανεξάρτητα από το νόµο της απεικόνισης. oοι ηµιάξονες είναι προσανατολισµένοι στις διευθύνσεις των κύριων κλιµάκων (ο µεγάλος αντιστοιχεί στη µέγιστη τιµή, ενώ ο µικρός στην ελάχιστη).

4 Προϋποθέσεις για την ανάπτυξη εκπαιδευτικού λογισµικού χαρτογραφικών προβολών oυποστήριξη διαφορετικών νόµων απεικόνισης. oυποστήριξη γεωχωρικών δεδοµένων. oαπεικόνιση παραµορφώσεων. oδυνατότητες παραµετροποίησης ή/και περαιτέρω επέκτασης. oυποστήριξη σε διαφορετικές πλατφόρµες λειτουργικού συστήµατος. oελεύθερη διανοµή στην ακαδηµαϊκή κοινότητα. o...

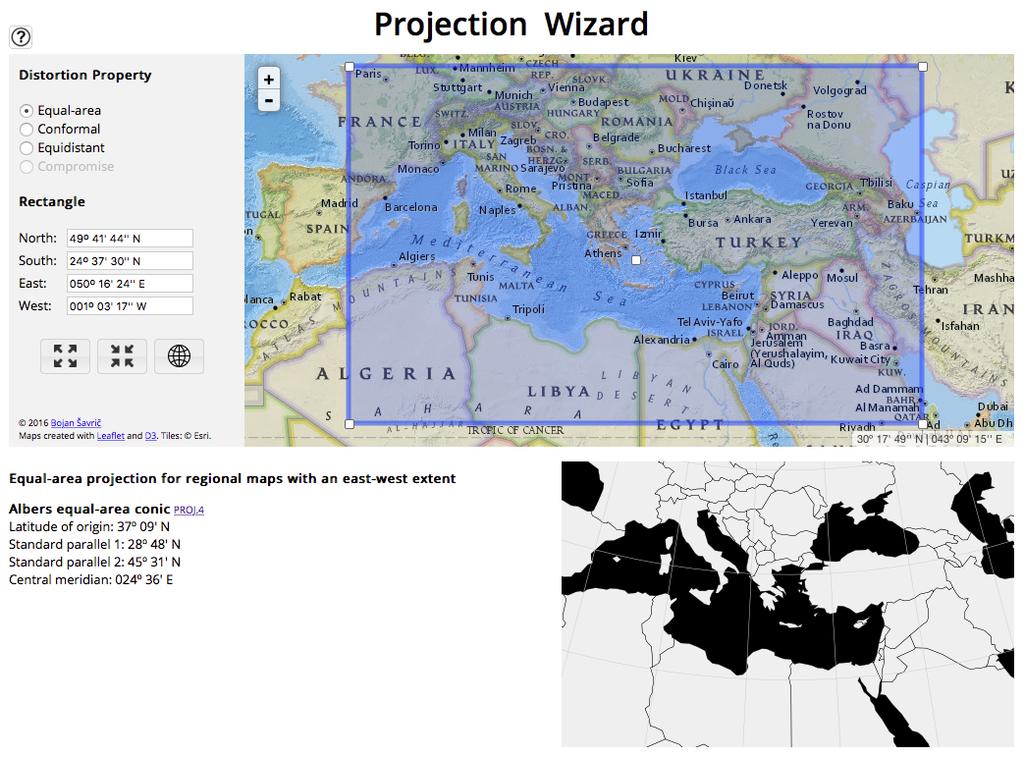

5 Υπάρχουσες λύσεις oλογισµικό Σ.Γ.Π. oαυτοτελή (standalone) εργαλεία. oδιαδικτυακά εργαλεία. oψηφιακές και διαδραστικές συλλογές.

6 Η εργαλειοθήκη GenCartoPro ogeneration of CARTOgraphic PROjections. oανάπτυξη στο περιβάλλον του µαθηµατικού λογισµικού MATLAB (Mathworks ). oεκτέλεση από τη γραµµή εντολών (commandbased). oβασικά δεδοµένα εισόδου: ακτογραµµή σε µορφή σηµείων (αρχείο ASCII) και βήµα γεωγραφικού πλέγµατος. oυποστηρίζονται χαρακτηριστικές (ισαπέχουσες, σύµµορφες, ισοδύναµες) ορθές κυλινδρικές, κωνικές, και επίπεδες προβολές, καθώς και δύο εγκάρσιες. oελεύθερη διανοµή της εργαλειοθήκης µε άδεια GNU General Public License, Version 3 (GPLv3).

7 Υποστηριζόµενες χαρτογραφικές προβολές o Ορθή κυλινδρική ισαπέχουσα προβολή o Ορθή κυλινδρική σύµµορφη προβολή (µερκατορική προβολή) o Ορθή κυλινδρική ισοδύναµη προβολή o Ορθή κωνική ισαπέχουσα προβολή o Ορθή κωνική σύµµορφη προβολή (προβολή Lambert) o Ορθή κωνική ισοδύναµη προβολή (προβολή Albers) o Ορθή επίπεδη ισαπέχουσα προβολή (Προβολή Postel) o Ορθή επίπεδη σύµµορφη προβολή (στερεογραφική προβολή) o Ορθή επίπεδη ισοδύναµη προβολή (επίπεδη προβολή Lambert) o Ορθή γνωµονική προβολή o Ορθή ορθογραφική προβολή o Εγκάρσια ισαπέχουσα προβολή (προβολή Cassini) o Εγκάρσια µερκατορική προβολή

8 GenCartoPro σε περιβάλλον MATLAB Παράδειγµα: Ορθή κωνική ισοδύναµη προβολή (προβολή Albers)

9 GenCartoPro σε περιβάλλον GNU Octave (ΕΛ/ΛΑΚ) Παράδειγµα: Ορθή κωνική ισοδύναµη προβολή (προβολή Albers)

10 Ελεύθερη διανοµή της εργαλειοθήκης GenCartoPro µέσω GitHub Διαθε σιµο στο:

11 Αξιοποίηση GenCartoPro στη δηµιουργία εκπαιδευτικού υλικού Διαθε σιµο στο:

12 Συµπεράσµατα oπρώτη έκδοση εργαλειοθήκης GenCartoPro. oυποστήριξη 13 διαφορετικών χαρτογραφικών προβολών. oανάπτυξη σε µια αρκετά διαδεδοµένη πλατφόρµα (MATLAB), η οποία υποστηρίζεται απ όλα τα λειτουργικά συστήµατα (Windows, Mac OS, Linux). oδυνατότητα εκτέλεσης και στο ανοικτό περιβάλλον GNU Octave. oμέσω της ελεύθερης διανοµής του πηγαίου κώδικα παρέχεται η δυνατότητα µελέτης της λειτουργίας, παραµετροποίησης και επέκτασης της πρώτης έκδοσης.

13 Προτάσεις για ενδεχόµενες προεκτάσεις oυποστήριξη επιπρόσθετων χαρτογραφικών προβολών. oανάπτυξη επιπρόσθετων εργαλείων για την ανάγνωση και αποθήκευση των δεδοµένων. oανάπτυξη αυτοτελών συναρτήσεων (MATLAB functions) για κάθε χαρτογραφική προβολή. oδηµιουργία γραφικού περιβάλλοντος (GUI): ιδιαίτερη χρησιµότητα για τους µη εξοικειωµένους µε το λογισµικό MATLAB χρήστες. o...

14 GenCartoPro: Μια νεά εργαλειοθη κη παραγωγη ς χαρτογραφικω ν προβολω ν για την υποστη ριξη της χαρτογραφικη ς εκπαι δευσης Βασι λειος ΚΡΑΣΑΝΑΚΗΣ, Βασι λειος ΜΗΤΡΟΠΟΥΛΟΣ, Βυ ρωνας ΝΑΚΟΣ Ευχαριστώ για την προσοχή σας Δρ. Βασίλειος Κρασανάκης
