1 GR Κατάλογος Πολύσπαστης Πόρτας Μέρη και εξαρτήματα για βιομηχανική και οικιακή χρήση 2018

2

3 Περιεχόμενα 1. ΠΑΝΕΛ 1.1 Ραμποτέ S Ταμπλαδωτό S Ίσιο S Μονόριγο S Πολύριγο S ΕΞΑΡΤΗΜΑΤΑ 2.1 Ταμπούρα Βίδες Ελατηρίων Βάσεις Στήριξης Άξονας & Εξαρτήματα Ασφαλιστικά Ελατηρίου Προφίλ Γαλβανιζέ Ελατήρια Επαναφοράς Λάστιχα Προφίλ Αλουμινίου Χειρολαβές & Κλειδαριές Μεντεσέδες & Μπρακέτα Ράουλα Παράθυρα & Περσίδες Παλάγκο & Αλυσίδα Ελατήρια Στρέψεως Συρματόσχοινα & Εξαρτήματα Βίδες & Παξιμάδια ΧΡΩΜΑΤΑ 3.1 Χρωματολόγιο

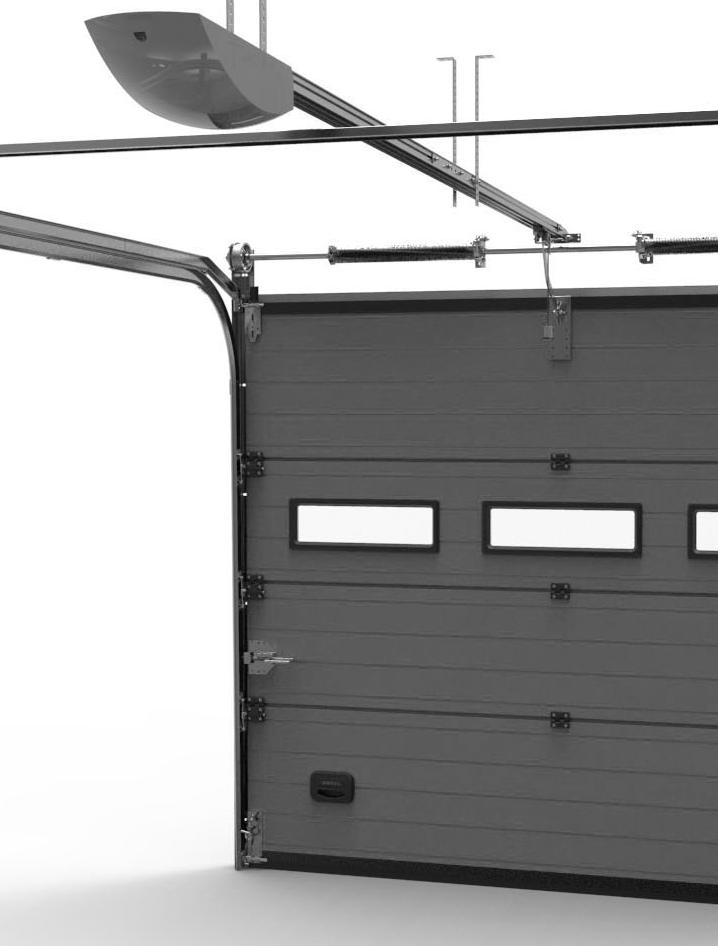

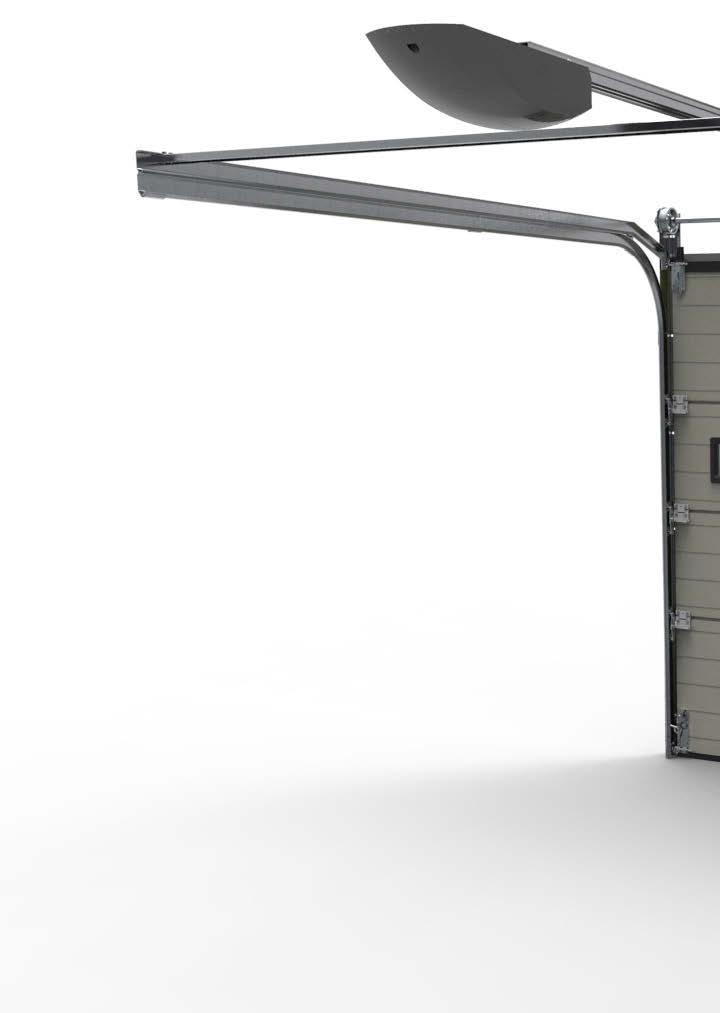

4 Πάνελ 2. Καπάκι Πάνελ 3. Πλαϊνός Μεντεσές 4. Ράουλο 5. Μεσαίος Μεντεσές 6. Πάνω Μπρακέτο 7. Πάνω Αλουμίνιο 8. Πάνω Λάστιχο 9. Κάτω Μπρακέτο 10. Κάτω Αλουμίνιο 11. Κάτω Λάστιχο 12. Χειρολαβή 13. Παράθυρο 14. Κάθετος Οδηγός 15. Κάσα Γ 16. Πλαϊνό Λάστιχο 17. Καμπύλη Μεγάλη 18. Καμπύλη Μικρή 19. Άξονας 20. Ταμπούρο 21. Ρουλεμάν 22. Βίδα Ελατηρίου (Κινητό Μέρος) 23. Ελατήριο Στρέψεως 24. Ασφαλιστικό Ελατηρίου 25. Βίδα Ελατηρίου (Σταθερό Μέρος) Πολύσπαστη Πόρτα Γενική Όψη

5

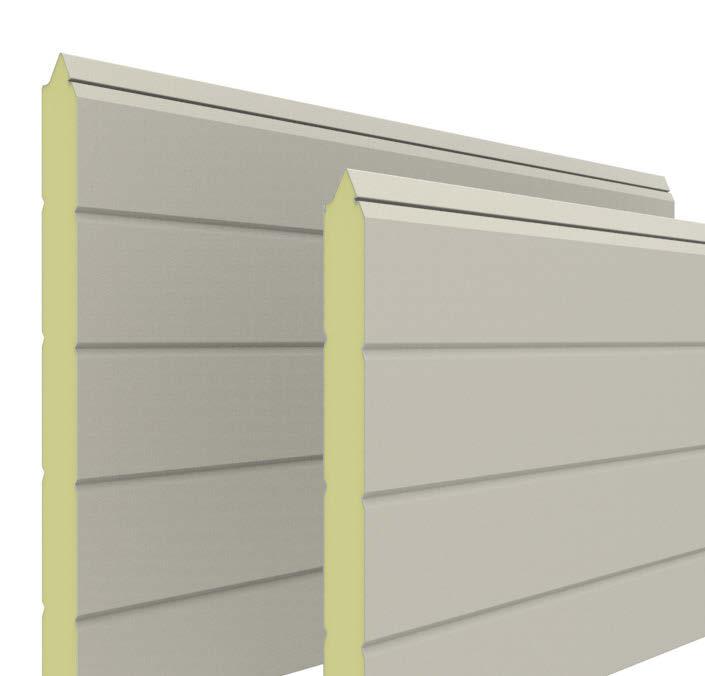

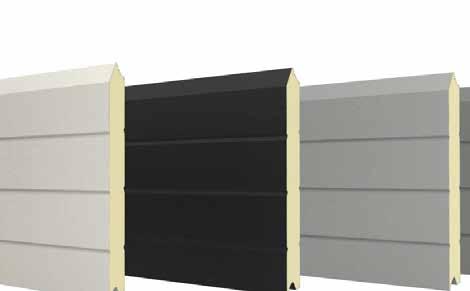

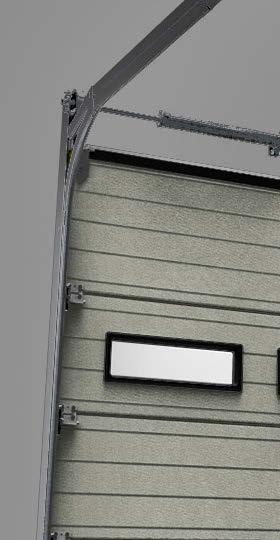

6 1. Πάνελ Υπάρχουν πέντε τύποι πάνελ/ Ραμποτέ (S1), Ταμπλαδωτό (S2), Ίσιο(S3), Μονόριγο (S4), Πολύριγο (S5). Ο σχεδιασμός των πάνελ γίνεται με τέτοιο τρόπο ώστε κατά τη διάρκεια του κλεισίματος της πόρτας η ισχύς του βάρους να μεταφερθεί από το πάνελ στο πάτωμα. Με αυτόν τον τρόπο, οι δυνάμεις που δέχονται οι μεντεσέδες είναι πολύ μικρές και ως εκ τούτου εξασφαλίζεται η μακρόχρονη λειτουργία τους χωρίς προβλήματα. Δοκιμάζονται σύμφωνα με τους ακόλουθους κανόνισμούς: EN : 2003+A1:20011 Ανεμοπίεση: Class 3 για βιομηχανική χρήση & Class 2για οικιακή χρήση Θερμοδιαπερατότητα: 0,62 W/m 2 K Ηχομόνωση: 24dB

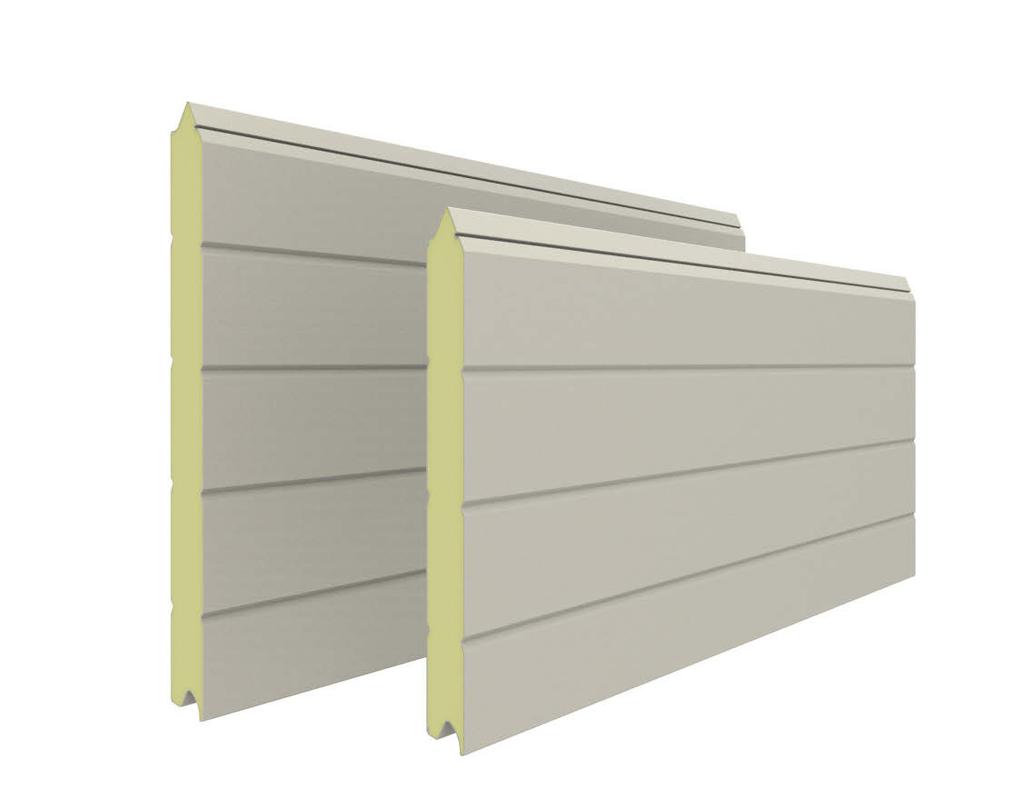

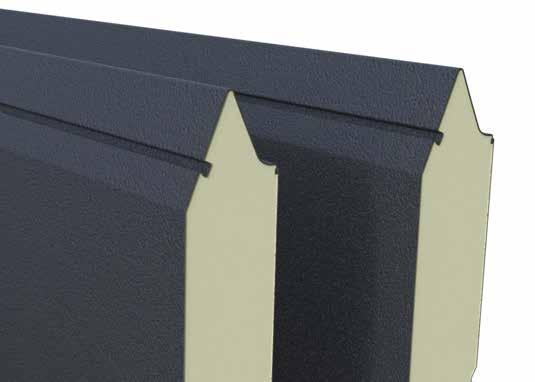

7 1.1 S1 Ραμποτέ S1- Ραμποτέ 1. S1 Ραμποτέ - Χαρακτηριστικά Πάνελ, γεμάτo με διογκωμένη πολυουρεθάνη, διπλού τοιχώματος από γαλβανισμένη ατσαλολαμαρίνα, με πάχος 0,5 / 0,4 mm έξω/μέσα αντίστοιχα. Συνολικό πάχος του πάνελ: 42 (± 1) mm. Πυκνότητα πολυουρεθάνης 42 (±1)kg/m 3 Πάνελ S1-G 480 S1-G 600 S1-L 480 S1-L 600 Ύψος 480mm 600mm 480mm 600mm Βάρος 5,2kg/m 6,2kg/m 5,2kg/m 6,2kg/m Διαθέσιμη Επιφάνεια Stucco Stucco Μήκος Παραγωγής - Γραμμή Συνεχούς παραγωγής (CL): Εώς 13,0 m σε 6 χρώματα ηλεκτροστατικής βαφής. (9002, 9006, 9016, 6005, 7016, 8017 & 2 Χρώματα Ξύλου) Ελάχιστη Παραγγελία: 200m Sandgrain Smooth σβηστό Sandgrain Smooth σβηστό - Μη συνεχούς παραγωγής (DL): Εώς 8,5 m σε χρώματα ηλεκτροστατικής βαφής Ελάχιστη Παραγγελία: ελεύθερο *ΠΡΟΒΑΜΜΕΝΑ & ΠΛΑΣΤΙΚΟΠΟΙΗΜΕΝΑ πάνελ θα είναι διαθέσιμα για περιορισμένο χρονικό διάστημα **Εσωτερική πλευρά πάνελ πάντα σε απόχρωση RAL 9002 ***Χρωματολόγιο σελ. 48 Πιστοποίηση συνμφωνα με EN :2003+A1: * Τα πραγματικά χρώματα μπορεί να διαφέρουν

8 1.2 S2 Ταμπλαδωτό S2- Ταμπλαδωτό 2. S2 Ταμπλαδωτό - Χαρακτηριστικά Πάνελ, γεμάτo με διογκωμένη πολυουρεθάνη, διπλού τοιχώματος από γαλβανισμένη ατσαλολαμαρίνα, με πάχος 0,5 / 0,4 mm έξω/μέσα αντίστοιχα. Συνολικό πάχος του πάνελ: 42 (± 1) mm. Πυκνότητα πολυουρεθάνης 42 (±1)kg/m 3 Πάνελ S2-G 480 S2-G 600 Ύψος 480mm 600mm Βάρος 5,2kg/m 6,2kg/m Επιφάνεια Stucco Stucco Μήκος Παραγωγής - Γραμμή Συνεχούς παραγωγής (CL): Εώς 13,0 m σε 6 χρώματα ηλεκτροστατικής βαφής. (9002, 9006, 9016, 6005, 7016, 8017 & 2 Χρώματα Ξύλου) Ελάχιστη Παραγγελία: 200m - Μη συνεχούς παραγωγής (DL): Εώς 8,5 m σε χρώματα ηλεκτροστατικής βαφής Ελάχιστη Παραγγελία: ελεύθερο *ΠΡΟΒΑΜΜΕΝΑ & ΠΛΑΣΤΙΚΟΠΟΙΗΜΕΝΑ πάνελ θα είναι διαθέσιμα για περιορισμένο χρονικό διάστημα **Εσωτερική πλευρά πάνελ πάντα σε απόχρωση RAL 9002 ***Χρωματολόγιο σελ. 48 Πιστοποίηση συνμφωνα με EN :2003+A1:2011 * Τα πραγματικά χρώματα μπορεί να διαφέρουν

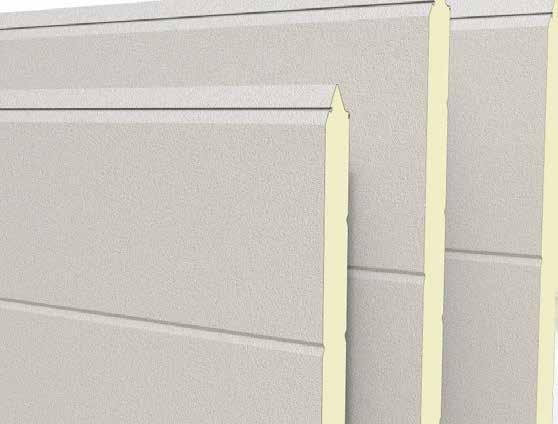

9 1.3 S3 Ίσιο S3- Ίσιο 3. S3 Ίσιο - Χαρακτηριστικά Πάνελ γεμάτo με διογκβμένη πολυουρεθάνη, διπλού τοιχώματος από γαλβανισμένη ατσαλολαμαρίνα, με πάχος 0,5 / 0,4 mm. Συνολικό πάχος του πάνελ: 42 (± 1) mm. Πυκνότητα πολυουρεθάνης 42 (±1)kg/m 3 Πάνελ S3-G 480 S3-G 600 S3-L 480 S3-L 600 Ύψος 480mm 600mm 480mm 600mm Βάρος 5,2kg/m 6,2kg/m 5,2kg/m 6,2kg/m Επιφάνεια Stucco Stucco Sandgrain Smooth σβηστό Sandgrain Smooth σβηστό Μήκος Παραγψγής - Γραμμή Συνεχούς παραγωγής (CL): Εώς 13,0 m σε 6 χρώματα ηλεκτροστατικής βαφής. (9002, 9006, 9016, 6005, 7016, 8017 & 2 Χρώματα Ξύλου) Ελάχιστη Παραγγελία: 200m - Μη συνεχούς παραγωγής (DL): Εώς 8,5 m σε χρώματα ηλεκτροστατικής βαφής Ελάχιστη Παραγγελία: ελεύθερο *ΠΡΟΒΑΜΜΕΝΑ & ΠΛΑΣΤΙΚΟΠΟΙΗΜΕΝΑ πάνελ θα είναι διαθέσιμα για περιορισμένο χρονικό διάστημα **Εσωτερική πλευρά πάνελ πάντα σε απόχρωση RAL 9002 ***Χρωματολόγιο σελ. 48 Πιστοποίηση συνμφωνα με EN :2003+A1: * Τα πραγματικά χρώματα μπορεί να διαφέρουν

10 1.4 S4 Μονόριγο S4- Μονόριγο 4. S4 Μονόριγο - Χαρακτηριστικά Πάνελ γεμάτo με διογκβμένη πολυουρεθάνη, διπλού τοιχώματος από γαλβανισμένη ατσαλολαμαρίνα, με πάχος 0,5 / 0,4 mm. Συνολικό πάχος του πάνελ: 42 (± 1) mm. Πυκνότητα πολυουρεθάνης 42 (±1)kg/m 3 Πάνελ S4-G 480 S4-G 600 S4-L 480 S4-L 600 Ύψος 480mm 600mm 480mm 600mm Βάρος 5,2kg/m 6,2kg/m 5,2kg/m 6,2kg/m Επιφάνεια Stucco Stucco Sandgrain σβηστό Smooth Sandgrain σβηστό Smooth Μήκος Παραγψγής - Γραμμή Συνεχούς παραγωγής (CL): Εώς 13,0 m σε 6 χρώματα ηλεκτροστατικής βαφής. (9002, 9006, 9016, 6005, 7016, 8017 & 2 Χρώματα Ξύλου) Ελάχιστη Παραγγελία: 200m - Μη συνεχούς παραγωγής (DL): Εώς 8,5 m σε χρώματα ηλεκτροστατικής βαφής Ελάχιστη Παραγγελία: ελεύθερο *ΠΡΟΒΑΜΜΕΝΑ & ΠΛΑΣΤΙΚΟΠΟΙΗΜΕΝΑ πάνελ θα είναι διαθέσιμα για περιορισμένο χρονικό διάστημα **Εσωτερική πλευρά πάνελ πάντα σε απόχρωση RAL 9002 ***Χρωματολόγιο σελ. 48 Πιστοποίηση συνμφωνα με EN :2003+A1:2011 * Τα πραγματικά χρώματα μπορεί να διαφέρουν

11 1.5 S5 Πολύριγο S5- Πολύριγο 5. S5 Πολύριγο - Χαρακτηριστικά Πάνελ γεμάτo με διογκβμένη πολυουρεθάνη, διπλού τοιχώματος από γαλβανισμένη ατσαλολαμαρίνα, με πάχος 0,5 / 0,4 mm. Συνολικό πάχος του πάνελ: 42 (± 1) mm. Πυκνότητα πολυουρεθάνης 42 (±1)kg/m 3 Πάνελ S5-L 480 S5-L 600 Ύψος 480mm 600mm Βάρος 5,2kg/m 6,2kg/m Επιφάνεια σβηστό Sandgrain Smooth σβηστό Sandgrain Smooth Μήκος Παραγψγής - Γραμμή Συνεχούς παραγωγής (CL): Εώς 13,0 m σε 6 χρώματα ηλεκτροστατικής βαφής. (9002, 9006, 9016, 6005, 7016, 8017 & 2 Χρώματα Ξύλου) Ελάχιστη Παραγγελία: 200m - Μη συνεχούς παραγωγής (DL): Εώς 8,5 m σε χρώματα ηλεκτροστατικής βαφής Ελάχιστη Παραγγελία: ελεύθερο *ΠΡΟΒΑΜΜΕΝΑ & ΠΛΑΣΤΙΚΟΠΟΙΗΜΕΝΑ πάνελ θα είναι διαθέσιμα για περιορισμένο χρονικό διάστημα **Εσωτερική πλευρά πάνελ πάντα σε απόχρωση RAL 9002 ***Χρωματολόγιο σελ. 48 Πιστοποίηση συνμφωνα με EN :2003+A1: * Τα πραγματικά χρώματα μπορεί να διαφέρουν

12 Ταμπούρα 2. Εξαρτήματα Υπάρχουν τρεις τύποι ταμπούρων που αντιστοιχούν στους τρεις τροπους τοποθέτησης πόρτας: Κανονική, Ημικλινής και Κάθετη. Κάθε ταμπούρο κατασκευάζεται για να βοηθήσει την πόρτα να παραμείνει ισορροπημένη καθώς ανοίγει και κλείνει με τη βοήθεια των ελατηρίων στρέψεως. ΤΑΜΠΟΥΡΟ H max. 2845mm Ύψος ανοίγματος: H max mm Διάμ. Συρματόσχοινου: max. 3,0 mm Διαμ. Άξονα: 1 (25,4 mm) Βάρος: 0,5 kg / Ζευγάρι BB-NL Βάρος πόρτας: max. 320 Kg Εξωτ. Διαμετρος: 84 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 10 pairs ΤΑΜΠΟΥΡΟ H max. 2440mm Ύψος ανοίγματος: H max mm Διάμ. Συρματόσχοινου: max. 3,0 mm Διαμ. Άξονα: 1 (25,4 mm) Βάρος: 0,45kg BB04X Βάρος πόρτας: max. 240 Kg Εξωτ. Διαμετρος: 118,2 mm Ζευγάρι(2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 25 pairs ΤΑΜΠΟΥΡΟ H max. 3880mm Ύψος ανοίγματος: H max. 3880mm Διάμ. Συρματόσχοινου: max. 3,0 mm Διαμ. Άξονα: 1 (25,4 mm) Βάρος: 0,820 kg BB Βάρος πόρτας: max. 340Kg Εξωτ. Διαμετρος: 120,6 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 25 pairs ΤΑΜΠΟΥΡΟ H max. 5500mm Ύψος ανοίγματος: H max mm Διάμ. Συρματόσχοινου:: max. 4,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 1,6 kg / Ζευγάρι BB-NL Βάρος πόρτας: max. 454 Kg Εξωτ. Διαμετρος: 158 mm Ζευγάρι(2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 10 pairs

13 2 pairs ΤΑΜΠΟΥΡΟ H max mm Ύψος ανοίγματος:: H max.10175mm Διάμ. Συρματόσχοινου: max. 6,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 5,25 kg BB-NL Βάρος Πόρτας: max. 700 Kg Εξώτ. Διάμετρος: 226 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 10 pairs ΤΑΜΠΟΥΡΟ HL max. 1370mm H:4800mm, HLmax mm Διάμ. Συρματόσχοινου: max. 4,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 2,06 kg BB-HL Βάρος Πόρτας: max. 454 Kg Εξώτ. Διάμετρος: 181,8 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 10 pairs ΤΑΜΠΟΥΡΟ HL max. 3050mm H=5020MM, HL:3050MM Διάμ. Συρματόσχοινου: max. 4,0 mm Διαμ. Άξονα 1 (25,4 mm) with 1/4 key way Βάρος: 2,528 kg/ Ζευγάρι BB-HL Βάρος Πόρτας: max. 454 Kg Εξώτ. Διάμετρος: 234 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) ΤΑΜΠΟΥΡΟ HL max. 4100mm - H 6000mm BB-HL pairs HLmax.4100 mm H 6000 mm Διάμ. Συρματόσχοινου: max. 6,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 6 kg / Ζευγάρι Βάρος Πόρτας: max. 726Kg Εξώτ. Διάμετρος: 280 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 4 pairs ΤΑΜΠΟΥΡΟ H max. 3300mm (VL) Ύψος ανοίγματος:: H max mm Διάμ. Συρματόσχοινου: max. 4,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 1,932 kg / Ζευγάρι BB-VL Βάρος Πόρτας: max. 386 Kg Εξώτ. Διάμετρος: 215 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 4 pairs ΤΑΜΠΟΥΡΟ H max. 5480mm (VL) Ύψος ανοίγματος:: H max mm Διάμ. Συρματόσχοινου: max. 4,0 mm Διαμ. Άξονα: 1 (25,4 mm) with 1/4 key way Βάρος: 3,4 kg / Ζευγάρι BB-VL Βάρος Πόρτας: 454 kg Εξώτ. Διάμετρος: 275,5 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 13

14 ΤΑΜΠΟΥΡΟ H max. 6000mm Ύψος ανοίγματος:: H max mm Διάμ. Συρματόσχοινου: max. 6,0 mm Διαμ. Άξονα: 40 mm Βάρος: 4,3 kg / Ζευγάρι BB-NHV-LH BB-NHV-RH Βάρος Πόρτας: max 700Kg Εξώτ. Διάμετρος: 196 mm Ζευγάρι (2τεμ-Αρ/κόκκινο & Δεξ/μαύρο) 4 pairs Βίδες Ελατηρίων ΒΙΔΑ ΕΛΑΤΗΡΙΟΥ (51mm) Για ελατήρια με εσωτ. διάμετρο: 50,8 mm Κέντρο οπής: 85,7 mm Βάρος: 0,616 kg / Σετ BB Διαμ. Άξονα: 1 (25,4 mm) Σετ (Σετ 4τεμ- 1 Περιστρ/νο Αρ/κόκκινο 1 Περιστρ/νο Δεξ/μαύρο) & 2 Σταθερά) 10 sets ΒΙΔΑ ΕΛΑΤΗΡΙΟΥ (67mm) Για ελατήρια με εσωτ. διάμετρο: 66,67 mm Κέντρο οπής: 108 mm Βάρος: 0,878 kg / Σετ BB Διαμ. Άξονα: 1 (25,4 mm) Σετ (Σετ 4τεμ- 1 Περιστρ/νο Αρ/κόκκινο 1 Περιστρ/νο Δεξ/μαύρο) & 2 Σταθερά) 10 sets ΒΙΔΑ ΕΛΑΤΗΡΙΟΥ (95mm) Για ελατήρια με εσωτ. διάμετρο: 95,25 mm Κέντρο οπής: 136,4 mm Βάρος: 1,65 kg / Σετ BB Διαμ. Άξονα: 1 (25,4 mm) Σετ (Σετ 4τεμ- 1 Περιστρ/νο Αρ/κόκκινο 1 Περιστρ/νο Δεξ/μαύρο) & 2 Σταθερά) 5 sets ΒΙΔΑ ΕΛΑΤΗΡΙΟΥ (152mm) Για ελατήρια με εσωτ. διάμετρο: 152,4 mm Κέντρο οπής: 132,4 mm Βάρος: 2,46 kg / Σετ BB Διαμ. Άξονα: 1 (25,4 mm) Σετ (Σετ 4τεμ- 1 Περιστρ/νο Αρ/κόκκινο 1 Περιστρ/νο Δεξ/μαύρο) & 2 Σταθερά) 5 sets

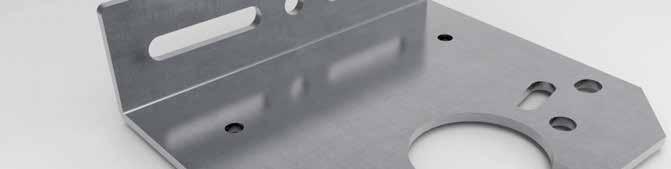

15 Βάσεις Στήριξης 50 pcs ΒΑΣΗ ΣΤΗΡΙΞΗΣ (67mm - ΔΕΞΙΑ) Διαμ. Άξονα: 1 (25,4 mm) Απόσταση Κέντρου οπής: 67 mm Πάχος: 2,5 mm Βάρος: 0,332 kg 310RH pcs ΒΑΣΗ ΣΤΗΡΙΞΗΣ (67mm - ΑΡΙΣΤΕΡΗ) Διαμ. Άξονα: 1 (25,4 mm) Απόσταση Κέντρου οπής: 67 mm Πάχος: 2,5 mm Βάρος: 0,332 kg 310LH pcs ΒΑΣΗ ΣΤΗΡΙΞΗΣ Πάχος: 4 mm Art. Code Κέντρο οπής Βάρος 315-4Ν 86 mm 0,7 kg 316-4Ν 111 mm 0,82 kg 317-4Ν 127 mm 0,91 kg 318-4Ν 152 mm 1,05 kg 315-4N N N N ΒΑΣΗ ΣΤΗΡΙΞΗΣ για διπλό ελατήριο(booster) UP pcs Πάχος: 4,2 mm Απόσταση Κέντρου οπής: 152 mm Βάρος: 0,756 kg 60 pcs ΡΥΘΜΙΖΟΜΕΝΗ ΒΑΣΗ ΓΙΑ ΑΣΦΑΛΙΣΤΙΚΟ ΕΛΑΤΗΡΙΟΥ Απόσταση Κέντρου οπής: 86 until 152 mm (ρυθμιζόμενη) Βάρος: 0,464 kg

16 ΡΥΘΜΙΖΟΜΕΝΗ ΒΑΣΗ ΓΙΑ OVITOR Πάχος: 3,0 mm Απόσταση Κέντρου οπής: 110 mm (ρυθμιζόμενη) Βάρος: 0,652 kg ΒΑΣΗ ΡΟΥΛΕΜΑΝ Πάχος: 3,0 mm Hole distance: 82 mm Για ρουλεμάν με εξώτ. διάμετρο: 50,8 mm Βάρος: 0,112 kg pcs ΡΟΥΛΕΜΑΝ Εσωτερική Διαμ.: 25,6 mm Εξώτ. Διάμετρος: 54 mm Βάρος: 0,112 kg USA-B pcs ΣΥΝΔΕΤΗΡΑΣ ΟΔΗΓΩΝ Πάχος: 2 mm Διαστάσεις: 60x80 mm Βάρος: 0,068 kg 808W ΣΥΝΔΕΤΗΡΑΣ ΟΔΗΓΩΝ Πάχος: 2 mm Διαστάσεις: 60x215 mm Βάρος: 0,208 kg pcs ΣΥΝΔΕΤΗΡΑΣ ΟΔΗΓΩΝ Πάχος: 2 mm Διαστάσεις: 60x127 mm Βάρος: 0,148 kg 870HANG

17 ΣΥΝΔΕΤΗΡΑΣ ΟΔΗΓΩΝ Πάχος: 2,0mm Διαστάσεις: 60x140mm Βάρος: 0,146 kg Κωδ.Είδους Κώδ.Τιμόλ 870HANG-FLAT ΒΑΣΗ ΜΕΙΩΤΗΡΑ ΒΒ-435Μ Πάχος: 4,0mm Απόσταση κέντρου: 435 mm (ρυθμιζόμενη) Βάρος: 5,4 kg ΣΥΝΔΕΣΜΟΣ ΣΤΗΡΙΞΗΣ ΚΟΙΛΟΔΟΚΟΥ Βάρος: 0,100 kg GK-U ΣΥΝΔΕΣΜΟΣ ΣΤΗΡΙΞΗΣ ΚΟΙΛΟΔΟΚΟΥ(Μεσαίο) GK-L Βάρος: 0,074 kg ΣΥΝΔΕΣΜΟΣ ΣΤΗΡΙΞΗΣ ΚΟΙΛΟΔΟΚΟΥ (Πάνω & Κάτω) Βάρος: 0,136 kg GK-UL ΒΑΣΗ ΣΤΗΡΙΞΗΣ (για Μετώπη πάνελ) Βάρος: 0,570 kg GR-FR01L GR-FR01R

18 ΒΑΣΗ ΓΙΑ ΚΑΛΥΜΜΑ ΕΛΑΤΗΡΙΩΝ Πάχος: 2mm Βάρος: 0,23 kg Κωδ.Είδους Κώδ.Τιμόλ SB-SH01R SB-SH01L ΚΑΛΥΜΜΑ ΕΛΑΤΗΡΙΩΝ Κωδ.Είδους Κώδ.Τιμόλ BOX-RSD Πάχος: 0,4mm Βάρος: 1,25 kg/m

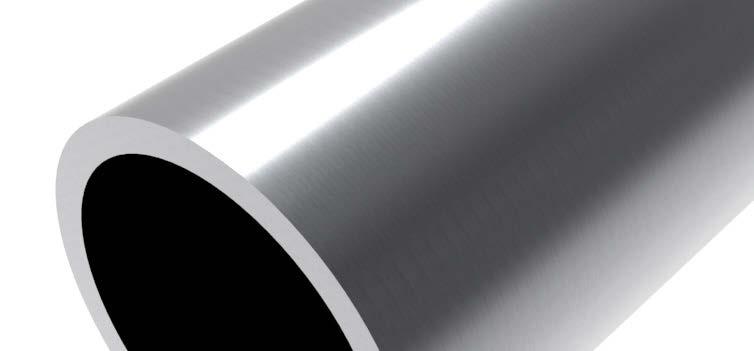

19 Άξονες & Εξαρτήματα Άξονες τούμπο ή μασίφ. Επιλέγονται με βάση τις διαστάσεις και το βάρος της πόρτας. Όταν συνδέουμε δύο κομμάτια άξονα μεταξύ τους είναι απαραίτητη η χρήση συνδετικού άξονα (κόμπλερ). ΑΞΟΝΑΣ (ΚΟΙΛΟΣ ΧΩΡΙΣ ΣΦΗΝΟΔΡΟΜΟ) Εξώτ. Διάμετρος: 1 (25,4 mm) Πάχος: 2 mm Μήκος: 6000 mm, 7000mm Βάρος: 6,98 kg, 8,15kg ΑΞΟΝΑΣ (ΚΟΙΛΟΣ ΜΕ ΣΦΗΝΟΔΡΟΜΟ 1/4 ) 2mm Εξώτ. Διάμετρος: 1 (25,4 mm) Πάχος: 2 mm Μήκος: 5300 mm, 6000mm, 7000mm Βάρος: 6,6 kg, 7,5kg, 8,75 kg Art. Code Invoice Code 705G G G ΑΞΟΝΑΣ (ΚΟΙΛΟΣ ΜΕ ΣΦΗΝΟΔΡΟΜΟ 1/4 ) 3mm Εξώτ. Διάμετρος: 1 (25,4 mm) Πάχος: 3 mm Μήκος: 3500 mm, 5300mm Βάρος: 6 kg, 9,1 kg Art. Code Invoice Code 705GB GB ΑΞΟΝΑΣ (ΣΥΜΠΑΓΗΣ ΜΕ ΣΦΗΝΟΔΡΟΜΟ 1/4 ) Εξώτ. Διάμετρος: 1 (25,4 mm) Μήκος: 3500 mm, 5300mm Βάρος: 13,3 kg, 20,1 kg Z Ζ

20 ΣΥΝΔΕΣΜΟΣ (ΚΟΜΠΛΕΡ) 90mm Ονομαστική διάμετρος: 1 (25,4 mm) Μήκος: 90 mm Βάρος: 0,418 kg pcs ΣΥΝΔΕΣΜΟΣ (ΚΟΜΠΛΕΡ) 120mm Ονομαστική διάμετρος: 1 (25,4 mm) Μήκος: 120 mm Βάρος: 0,560 kg pcs ΣΦΗΝΑ (1/4 x 1/4 ) Διαστάσεις: 1/4 x 1/4 Μήκος: 75 mm Βάρος: 0,028 kg 700B pcs ΣΦΗΝΑ (1/4 x 3/8 ) Διαστάσεις: 1/4 x 3/8 Μήκος: 75 mm Βάρος: 0,052 kg 712B pcs ΑΚΡΑΞΟΝΙΟ ΜΕ ΦΛΑΝΤΖΑ Εξώτ. Διάμετρος: 101 mm Άξονας: Φ40 mm Μήκος: 500 mm Βάρος: 6,5 kg ΒΒ ΣΩΛΗΝΑΣ (Φ 101mm) Εξώτ. Διάμετρος: 101 mm Πάχος: 3 mm Μήκος: 6000 mm Βάρος: 7,4 kg/m ΒΒ

21 Ασφαλιστικά Ελατηρίων 12 pcs 12 pcs ΑΣΦΑΛΙΣΤΙΚΟ ΕΛΑΤΗΡΙΩΝ (για Μετώπη 120mm) Ονομαστική Διάμετρος: 1 (25,4 mm) Βάρος: 0,67 kg R Δεξιά - L Αριστερά 656SCR SCL pcs 35 pcs ΑΣΦΑΛΙΣΤΙΚΟ ΕΛΑΤΗΡΙΩΝ (για Ελατήρια 51mm) Ονομαστική Διάμετρος: 1 (25,4 mm) Για ελατήρια 2 (51 mm) Βάρος: 0,604 kg RH Δεξί - LH Αριστερό 651 RH LH pcs 35 pcs ΑΣΦΑΛΙΣΤΙΚΟ ΕΛΑΤΗΡΙΩΝ (για Ελατήρια 67mm) Ονομαστική Διάμετρος: 1 (25,4 mm) Για ελατήρια 2 5/8 (67 mm) Βάρος: 0,618 kg RH Δεξί - LH Αριστερό 667 RH LH ΑΣΦΑΛΙΣΤΙΚΟ ΕΛΑΤΗΡΙΩΝ (για Ελατήρια 95mm) Ονομαστική Διάμετρος: 1 (25,4 mm) Για ελατήρια 3 3/4 (95 mm) Βάρος: 1,642 kg RH Δεξί - LH Αριστερό 695 RH LH ΑΣΦΑΛΙΣΤΙΚΟ (για Ελατήρια 152mm) Ονομαστική Διάμετρος: 1 (25,4 mm) Για ελατήρια 6 (152 mm) Βάρος: 1,938 kg RH Δεξί - LH Αριστερό Art. Code Invoice Code 6152 RH LH

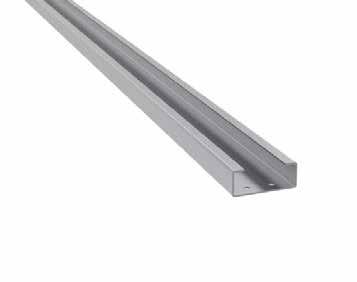

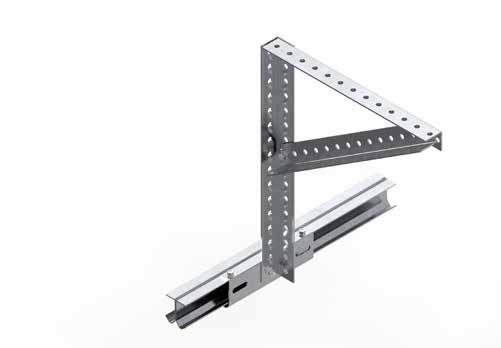

22 Προφίλ Γαλβανιζέ Το σύστημα οδηγών μίας πολύσπαστης πόρτας από τους οριζόντιους και τους κάθετους οδηγούς. Υπάρχουν διαφορετικοί τρόποι ανύψωσης: Standard lift, Hi-lift and Vertical lift. ΚΑΣΑ Γ Γαλβανιζέ (90x62) Πάχος: 2,0 mm 1,5 mm Βάρος: 2,56 kg/m 1,95 kg/m BB-9VΒ BB-9VΒ ΚΑΘΕΤΟΣ ΟΔΗΓΟΣ Πάχος: 2,0 mm 1,5 mm Βάρος: 1,50 kg/m 1,12 kg/m BB-2V BB-2V ΚΑΜΠΥΛΗ ΜΕΓΑΛΗ (Μονός Οδηγός) Εσωτερική Διάμετρος: 380 mm Πάχος 2mm 2mm 1,5mm 1,5mm Μήκος 1,5m 3,0m 1,5m 3,0m Βάρος 2,25kg 4,5kg 2,15kg 3,8kg Κωδ.Είδους Κωδ.Τιμόλ 2H H H H ΚΑΜΠΥΛΗ ΜΙΚΡΗ (Διπλός Οδηγός) Πάχος 2mm 2mm 1,5mm 1,5mm Μήκος 1,5m 3,0m 1,5m 3,0m Βάρος 2,25kg 4,5kg 2,15kg 3,8kg Κωδ.Είδους Κώδ.Τιμόλ BB-2H BB-2H BB-15H BB-15H

23 ΚΑΜΠΥΛΗ ΜΙΚΡΗ (Για Μετώπη 120mm) Πάχος: 2mm 2mm Μήκος: 1,5m 3m Βάρος: 2,35kg 4,6kg Κωδ.Είδους Κώδ.Τιμόλ BB-20H BB-20H ΑΠΟΣΤΑΤΗΣ Πάχος: 2,0 mm Βάρος: 1,36 kg/m BB-C PROFILE FOR UP SEAL (For Low Headroom 160mm) Πάχος: 2mm Βάρος: 1,6kg/m 60B ΓΩΝΙΑ ΔΙΑΤΡΗΤΗ (40x40x2) Πάχος: 2,5 mm Βάρος: 1,55 kg/m Μήκος: 6m BB-40B40G BB-40B40PC? ΚΑΠΑΚΙ ΠΑΝΕΛ Πάχος: 1,0 mm Βάρος : 0,3 kg (480), 0,4 kg (600) Βάρος DOU : 0,8kg (480), 0,9kg (600) Κωδ.Είδους Κωδ.Τιμόλ BB-42RE BB-42RE BB-42RE480DOU BB-42RE600DOU ΓΩΝΙΑ ΣΤΗΡΙΞΗΣ ΟΔΗΓΟΥ Διαστάσεις : 390x103x45x1,5mm Βάρος: 0,28 kg 3021HL pcs

24 ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΟΔΗΓΟΥ 3022HD Διαστάσεις: 700x22x1,5 mm Βάρος: 0,172 kg 150 pcs ΜΕΤΑΛΛΙΚΗ ΕΝΙΣΧΥΣΗ V (BIOROL) H : 105mm, Πάχος: 1mm & 1,2mm Βάρος: 2,00kg/m V105G V105PC V105G V105PC ΚΑΠΑΚΙ (Για Eνίσχυση V Biorol) Art. Code Invoice Code V105CUP ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΟΔΗΓΟΥ BIOMHXANIKH Μήκος: 200mm, Πάχος: 2mm, Βάρος: 0,290kg/m 3023 C

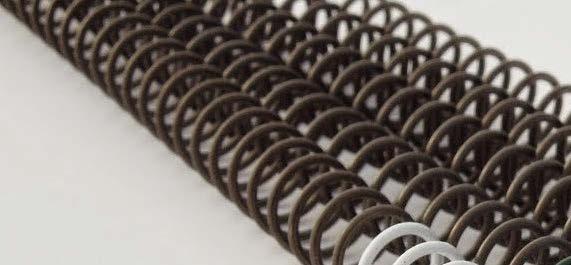

25 Ελατήρια Επαναφοράς Όταν ανόιγει μια πόρτα, σε ένα συγκεκριμένο σημείο της οριζόντιας διαδρομής πρέπει να σταματήσει. Κατά το κλείσιμο θα πρεπει να έχει μια ώθηση για να ξεκινήσει. Αυτή είναι η λειτουργία των ελατηρίων επαναφοράς. ΕΛΑΤΗΡΙΟ ΕΠΑΝΑΦΟΡΑΣ ΣΕΤ (220mm) Μήκος: 220 mm Βάρος: 1,06 kg pcs ΕΛΑΤΗΡΙΟ ΕΠΑΝΑΦΟΡΑΣ ΣΕΤ (500mm) Μήκος: 500 mm Βάρος: 1,26 kg pcs 25

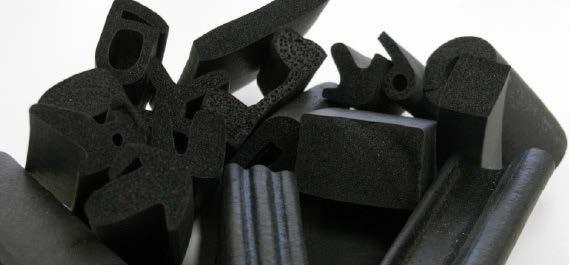

26 Λάστιχα Λάστιχα στεγανοποίησης τοποθετούνται και στις τέσσερις άκρες τησ πόρτας: Πάνω, κάτω, αριστερα & δεξιά. ΛΑΣΤΙΧΟ ΠΛΑΪΝΟ (ΚΑΣΑΣ) Μήκος: 4500, 5000, 5500, 6000, 7000 mm Βάρος: 0,2 kg/m ΛΑΣΤΙΧΟ ΚΑΤΩ Βάρος: 0,37 kg/m ΒΒ ΛΑΣΤΙΧΟ ΠΑΝΩ Βάρος: 0,226kg/m ΒΒ ΜΕΣΑΙΟ ΒΟΥΡΤΣΑΚΙ (ΠΑΝΕΛ) ΒΒ Βάρος: 0,0064 kg/m 500 m

27 ΛΑΣΤΙΧΟ ΑΝΘΡΩΠΟΘΥΡΙΔΑΣ ΒΒ Βάρος: 0,02 kg/m ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΤΖΑΜΩΤΟΥ 5mm (μονό πλέξιγκλας) BB Βάρος: 0,210kg/m ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΟΠΟΙΗΣΗΣ ΤΖΑΜΩΤΟΥ 4mm (μονό πλέξιγκλας) BB Βάρος: 0,122kg/m 27

28 Προφίλ Αλουμινίου ΑΛΟΥΜΙΝΙΟ ΚΑΤΩ Μήκος: 5m, 6m, 7m Βάρος: 0,5 kg /m Χρώμα: RAL 9005 (μαύρο) ΒΒ ΒΒ ΒΒ ΑΛΟΥΜΙΝΙΟ ΠΑΝΩ Μήκος: 6 m Βάρος: 0,42 kg /m Χρώμα: RAL 9005 (μαύρο) ΒΒ-1038Τ ΜΕΝΤΕΣΕΣ ΑΝΘΡΩΠΟΘΥΡΙΔΑΣ (2mm) BB-1034N Μήκος: 2,5 m Βάρος: 2,5 kg Άβαφο ΠΡΟΦΙΛ Π ΑΝΘΡΩΠΟΘΥΡΙΔΑΣ Μήκος: 6 m Βάρος: 0,634 kg /m (RAL 9016) BB-1033V (RAL Άλλο) BB-1033VC

29 ΚΑΤΩΚΑΣΙ ΑΝΡΩΠΟΘΥΡΙΔΑΣ (Χαμηλό) Μήκος: 5m Βάρος: 1,65 kg/m (Unpainted) (RAL Άλλο) 40514PC ΑΛΟΥΜΙΝΙΟ ΓΙΑ ΒΟΥΡΤΣΑΚΙ ΑΝΘ. (Χαμ. Κατωκάσι) BB-L Μήκος: 6 m Βάρος: 0,185 kg /m ΠΡΟΦΙΛ ΑΝΡΩΠΟΘΥΡΙΔΑΣ με χείλος Μήκος: 6 m Βάρος: 0,809 kg /m Art. Code Invoice Code (RAL 9016) BB-1032END (RAL Άλλο) BB-1032ENDC ΤΖΑΜΩΤΗΣ ΚΑΤΩ Μήκος: 6 m Βάρος: 1,132 kg /m (RAL 9016) (RAL Άλλο) 40508PC ΤΖΑΜΩΤΗΣ ΠΑΝΩ Μήκος: 6 m Βάρος: 0,21 kg /m (RAL 9016) (RAL Άλλο) 40509PC ΤΖΑΜΩΤΗΣ ΠΑΝΩ Μήκος: 6 m Βάρος: 0,823 kg /m (RAL 9016) (RAL Άλλο) 40510PC

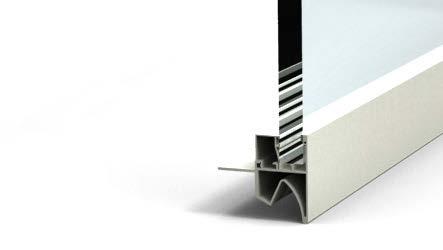

30 ΤΖΑΜΩΤΗΣ ΠΛΑΙΝΟ Μήκος: 6 m Βάρος: 1,112 kg /m (RAL 9016) (RAL Άλλο) 40511PC ΤΖΑΜΩΤΗΣ ΜΕΣΑΙΟ Μήκος: 6 m Βάρος: 0,807 kg /m (RAL 9016) (RAL Άλλο) 40512PC ΠΡΟΦΙΛ ΓΙΑ ΜΟΝΟ ΠΛΕΞΙΓΚΛΑΣ Μήκος: 6 m Βάρος: 0,321 kg /m (RAL 9016) 2005B (RAL Άλλο) 2005BPC ΠΡΟΦΙΛ ΓΙΑ ΔΙΠΛΟ ΠΛΕΞΙΓΚΛΑΣ Μήκος: 6 m Βάρος: 0,256 kg /m (RAL 9016) (RAL Άλλο) 2005PC ΕΝΙΧΥΣΗ ΑΛΟΥΜΙΝΙΟΥ Μήκος: 6 m Βάρος: 0,787 kg /m (RAL 9016) (RAL Άλλο) 40513PC ΠΡΟΦΙΛ ΓΙΑ ΛΑΣΤΙΧΟ Μήκος: 6 m Βάρος: 0,57 kg /m (RAL 9016) / (RAL Άλλο) PC

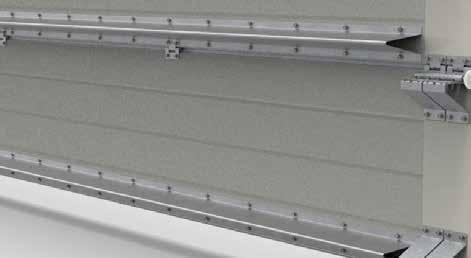

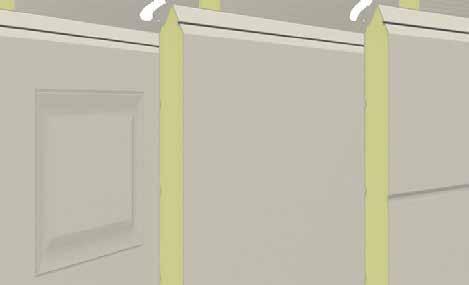

31 31

32 Χειρολαβές & Κλειδαριές ΧΕΙΡΟΛΑΒΗ (ΒΙΟΜΗΧΑΝΙΚΗΣ) Βάρος : kg/σετ Διαστάσεις Κοψίματος: 170mmx170mm 642BL pcs ΧΕΙΡΟΛΑΒΗ ΤΕΤΡΑΓΩΝΗ ΒΙΟΡΟΛ (ΟΙΚΙΑΚΗΣ) Βάρος : 0,280 kg/σετ BB-635N ΧΕΙΡΟΛΑΒΗ ΒΙΟΡΟΛ U (ΟΙΚΙΑΚΗΣ) BB Βάρος : 0,090 kg/σετ (Βιδες περιλαμβάνονται) ΚΛΕΙΔΑΡΙΑ, (ΟΙΚΙΑΚΗΣ) Βάρος : 3 kg/σετ BL ΚΛΕΙΔΑΡΙΑ ΑΛΟΥΜΙΝΙΟΥ (ΟΙΚΙΑΚΗΣ) RAL Βάρος : 2,5 kg

33 ΚΛΕΙΔΑΡΙΑ/ΜΥΛΟΣ/ΠΟΜΟΛΟ Σετ με κλειδαριά, κύλινδρο και λαβή για ανθρωποθυρίδα Βάρος: 1,5 kg Σετ LOCK ΜΗΧ/ΣΜΟΣ ΕΠΑΝΑΦΟΡΑΣ ΑΝΘΡΩΠΟΘΥΡΙΔΑΣ BB-1034D Βάρος : 2.50 kg/pc ΚΛΕΙΔΑΡΙΑ ΑΠΑΣΦΑΛΙΣΗΣ (ΚΙΤ) Βάρος : 0,18 kg Κωδ.Είδους Κώδ.Τιμόλ RELEASE ADS

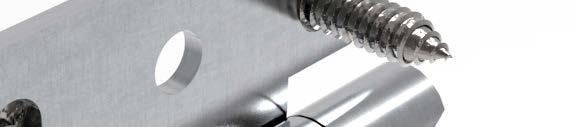

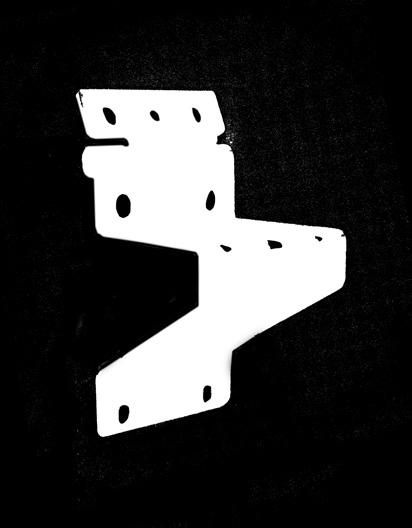

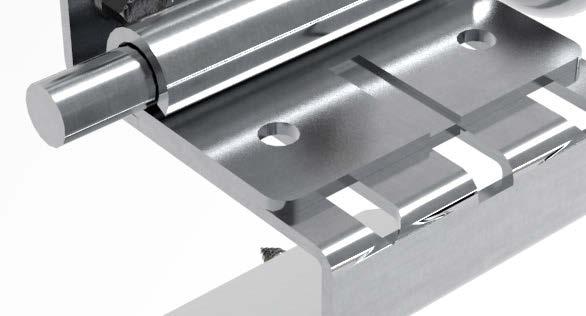

34 Μεντεσέδες & Μπρακέτα ΠΑΝΩ ΜΠΡΑΚΕΤΟ, Διπλός Οδηγός (2,5mm) Πάχος: 2,5 mm Βάρος: 0,208 kg pcs ΠΑΝΩ ΜΠΡΑΚΕΤΟ Μονός Οδηγός (2,5mm) Πάχος: 2,5 mm Βάρος: 0,266 kg 450BZ pcs ΠΑΝΩ ΜΠΡΑΚΕΤΟ, (Για Καθρέφτη120mm ) Πάχος: 2 mm Βάρος: 0,800 kg 120B ΠΛΑΙΝΟΣ ΜΕΝΤΕΣΕΣ (2,5mm) Πάχος: 2,5 mm Βάρος: 0,344 kg Art. Code Invoice Code 450RZ pcs ΠΛΑΙΝΟΣ ΜΕΝΤΕΣΕΣ, (για διπλό ράουλο) Πάχος: 2,5 mm Βάρος: 0,182 kg/pc BB-MES pcs

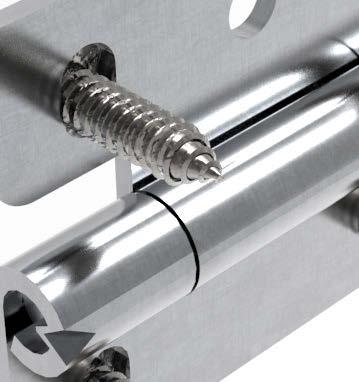

35 ΜΕΣΑΙΟΣ ΜΕΝΤΕΣΕΣ (2,5mm) 450HZ pcs Πάχος: 2,5 mm Βάρος: 0,112 kg 200 pcs ΒΑΓΟΝΕΤΟ Μονό (2,5mm) Πάχος: 2,5 mm Βάρος: 0,102 kg 447Z pcs ΒΑΓΟΝΕΤΟ Διπλό(2,5mm) Πάχος: 2,5 mm Βάρος: 0,212 kg 447DOUB pcs ΒΑΓΟΝΕΤΟ (2,5mm) INOX (Για Καθρέφτη 120mm) Πάχος: 2,5 mm Βάρος: 0,3 kg pcs ΚΑΤΩ ΜΠΡΑΚΕΤΟ, ΟΙΚΙΑΚΗΣ Βάρος Πόρτας: max 500 kg Ζευγάρι: Δεξί/Αριστερό Βάρος: 0,982 kg/ζευγάρι 427SX ΚΑΤΩ ΜΠΡΑΚΕΤΟ (Για Καθρέφτη 120mm) Πάχος: 2,5 mm Βάρος: 0,702 kg pcs

36 ΑΣΦΑΛΙΣΤΙΚΟ ΟΙΚΙΑΚΗΣ Ζευγάρι: Δεξί/Αριστερό Βάρος: 1,04 kg/ζευγάρι ΑΣΦΑΛΙΣΤΙΚΟ Ind Βάρος Πόρτας: max 750 kg Ζευγάρι: Δεξί/Αριστερό Βάρος: 3,384 kg/ζευγάρι ΣΥΡΤΗΣ 629VER Πάχος: 2 mm Βάρος: 0,688 kg/τεμ 520 pairs pcs

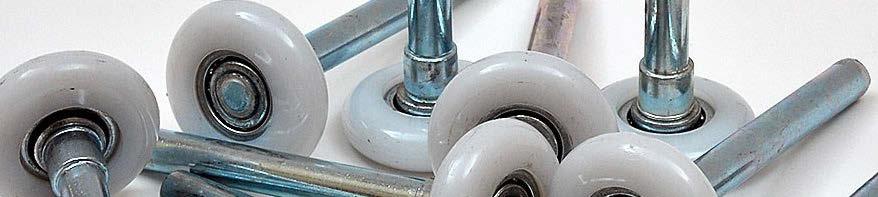

37 Ράουλα ΡΑΟΥΛΟ, Μικρό pcs Διαμ. Άξονα: 11 mm Μήκος: 120 mm Βάρος: 0,146 kg ΡΑΟΥΛΟ, Μεγάλο pcs Διαμ. Άξονα: 11 mm Μήκος: 191 mm Βάρος: 0,198 kg ΡΑΟΥΛΟ, Διπλό BB-2R pcs Διαμ. Άξονα: 11 mm Μήκος: 113 mm Βάρος: 0,334 kg/pc ΡΑΟΥΛΟ, Διπλό Βαρέως Τύπου BB Βάρος: 0,550 kg 100 pcs ΡΑΟΥΛΟ, Διπλό Βαρέως Τύπου 12cm Βάρος: 0,555 kg 37

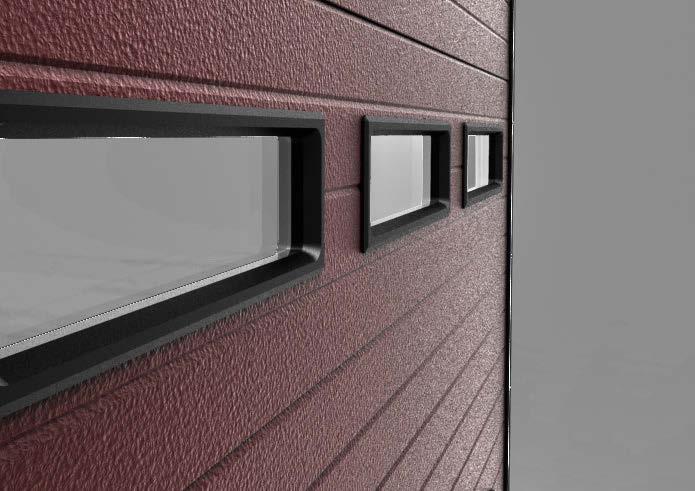

38 Παράθυρα & Περσίδες Τα παράθυρα προσφέρουν επιπλέον φωτισμό και καλύτερη εμφάνιση στην πόρτα, ενώ οι περσίδες εξαερισμού επιτρέπουν επιπλέον ρύθμιση κυκλοφορία του αέρα και κατ επέκταση ρύθμιση της θερμοκρασίας και της υγρασίας. ΠΑΡΑΘΥΡΟ, Οβάλ BL Διαστάσεις: 610 x 203 mm (Κοπή οπής588x180mm) Βάρος: 1,12 kg/σετ 12 pcs ΠΑΡΑΘΥΡΟ, Οβάλ BL Διαστάσεις: 670 x 345 mm (Κοπή οπής640x320mm) Βάρος: 1,7 kg/σετ 7 pcs ΠΑΡΑΘΥΡΟ, παραλλ/μμο BL Διαστάσεις: 640 x 336 mm (Κοπή οπής610x305mm) Βάρος: 1,76 kg/σετ 7 pcs

39 ΠΑΡΑΘΥΡΟ, παραλλ/μμο (Λευκό) Διαστάσεις: 490 x 324 mm (Κοπή οπής468x298mm) Βάρος: 1,37 kg/σετ W pcs ΠΑΡΑΘΥΡΟ, παραλλ/μμο (Μαύρο) Διαστάσεις: 490 x 324 mm (Κοπή οπής468x298mm) Βάρος: 1,37 kg/σετ B pcs ΠΑΡΑΘΥΡΟ, παραλλ/μμο INOX Διαστάσεις: 310x310mm Βάρος: 1,76 kg 2435R pc ΠΑΡΑΘΥΡΟ, Στρόγγυλο INOX Εξώτ. Διάμετρος: 330mm Βάρος: 1,96 kg pc ΠΕΡΣΙΔΑ (ανοιγόμενη) Διαστάσεις: 338 x 132 mm (Κοπή οπής344x138mm) Βάρος: 0,298 kg/σετ 717FERMB pcs ΠΕΡΣΙΔΑ (σταθερή) Διαστάσεις: 338 x 132 mm (Κοπή οπής344x138mm) Βάρος: 0,174 kg/σετ 717SIMB pcs

40 ΠΕΡΣΙΔΑ (ανοιγόμενη) Διαστάσεις: 338 x 132 mm (Κοπή οπής344x138mm) Βάρος: 0,298 kg/σετ 717FERMW pcs ΠΕΡΣΙΔΑ (σταθερή) Διαστάσεις: 338 x 132 mm (Κοπή οπής344x138mm) Βάρος: 0,174 kg/σετ 717SIM pcs

41 Παλάγκο & Αλυσίδα ΜΗΧ/ΣΜΟΣ ΑΝΥΨΩΣΗΣ, ΠΑΛΑΓΚΟ (με 8m αλυσίδα) Διαμ. Άξονα: 1 (25,4 mm) Βάρος: 8,2 kg 3 pcs ΑΛΥΣΙΔΑ Για Παλάγκο Βάρος: 0,474 kg/m 723A m 41

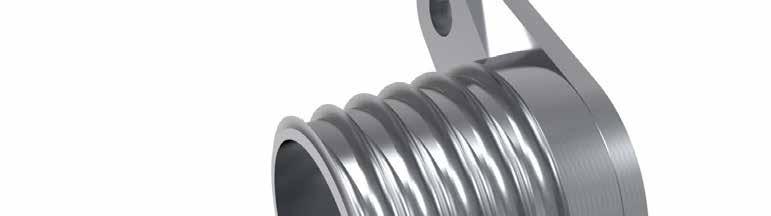

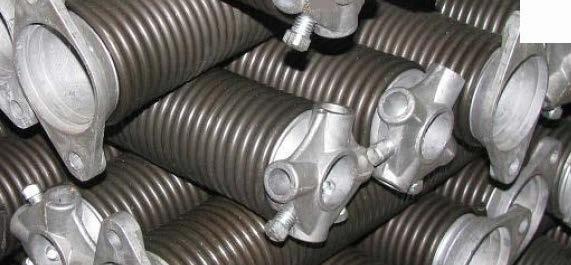

42 Ελατήρια Στρέψεως Τα τέσσερα συγκεκριμένα στοιχεία που απαιτούνται για την αγορά του σωστού ελατηρίου αντικατάστασης.. Εσώτ. Διμάετρος Πάχος Μήκος Φορά περιστροφής (δεξιά/αριστερά) ΕΛΑΤΗΡΙΑ (50,8mm Γαλβανιζέ) Κωδικός Κωδικός Διάμ. Εσώτ. Μήκος Κούρδισμα Βάρος Είδους Τιμόλογησης Καλωδίου Διάμετρος (mm) kg/pc (mm) (mm) ML DXK ,0 50, Δεξιά ML SXK ,0 50, Αριστερά ML DXK ,5 50, Δεξιά ML SXK ,5 50, Αριστερά ML DXK ,0 50, Δεξιά ML SXK ,0 50, Αριστερά 16,23 16,23 18,02 18,02 19,83 19,83 ΕΛΑΤΗΡΙΑ (66,7mm Γαλβανιζέ) Κωδικός Κωδικός Διάμ. Εσώτ. Μήκος Κούρδισμα Είδους Τιμόλογησης Καλωδίου Διάμετρος (mm) (mm) (mm) ML DXK ,0 66, Δεξιά ML SXK ,0 66, Αριστερά ML DXK ,5 66, Δεξιά ML SXK ML DXK ,5 7,0 66,7 66, Αριστερά Δεξιά ML SXK ,0 66, Αριστερά ML DXK ,5 66, Δεξιά ML SXK ,5 66, Αριστερά Βάρος kg/pc 27,49 27,49 27,68 27,68 30,02 30,02 32,38 32,38

43 ΕΛΑΤΗΡΙΑ (95,25mm Μαύρα) Κωδικός Κωδικός Διάμ. Εσώτ. Μήκος Κούρδισμα Είδους Τιμόλογησης Καλωδίου Διάμετρος (mm) (mm) (mm) ML DX ,5 95, Δεξιά ML SX ,5 95, Αριστερά ML DX ,0 95, Δεξιά ML SX ,0 95, Αριστερά ML DX ,5 95, Δεξιά ML SX ,5 95, Αριστερά ML DX ,0 95, Δεξιά ML SX ,0 95, Αριστερά ML DX ,5 95, Δεξιά ML SX ,5 95, Αριστερά Βάρος kg/pc 44,84 44,84 48,06 48,06 51,31 51,31 59,54 59,54 57,90 57,90 ΕΛΑΤΗΡΙΑ (152,4mm Μαύρα) Κωδικός Κωδικός Διάμ. Εσώτ. Μήκος Κούρδισμα Είδους Τιμόλογησης Καλωδίου Διάμετρος (mm) (mm) (mm) Βάρος kg/pc ML DX ,0 152, Δεξιά 74,66 ML SX ,0 152, Αριστερά 74,66 ML DX ,5 152, Δεξιά 79,57 ML SX ,5 152, Αριστερά 79,57 ML DX ,0 152, Δεξιά 84,51 ML SX ,0 152, Αριστερά 84,51 ML DX ,5 152, Δεξιά 96,94 ML SX ,5 152, Αριστερά 96,94 ML DX ,0 152, Δεξιά 94,49 ML SX ,0 152, Αριστερά 94,49 ML DX ,5 152, Δεξιά 99,52 ML SX ,5 152, Αριστερά 99,52 ML DX ,0 152, Δεξιά 104,58 ML SX ,0 152, Αριστερά 104,58 ΣΥΓΚΡΑΤΗΣΗ ΕΛΑΤΗΡΙΩΝ 152mm (ΣΩΛΗΝΑΣ PVC) Art. Code Invoice Code 110PVC Μήκος: 3000 mm Για Ελατήριο: 152 mm Βάρος: 1,662kg/m ΚΑΠΑΚΙ για συγκρατηση ελατηρίων (152mm) Βάρος: 0,082 kg/m Art. Code Invoice Code

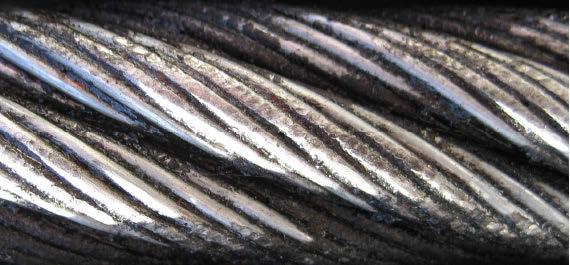

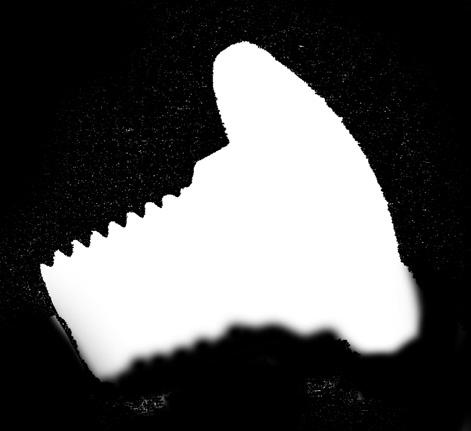

44 Συρματόχοινο & Εξαρτήματα ΣΥΡΜΑΤΟΧΟΙΝΟ Πάχος: mm Βάρος: 0,034 0,058 0,091 kg/m 503C C C m 500m 500m ΣΦΙΚΤΗΡΑΣ ΣΥΡΜΑΤΟΣΧΟΙΝΟΥ Για Συρμ/νο: mm Βάρος: 0,3 0,48 0,68 kg/100 τεμ pcs 3000 pcs 1500 pcs ΣΦΙΚΤΗΡΑΣ ΣΥΡΜΑΤΟΣΧΟΙΝΟΥ Για Συρμ/νο: mm Βάρος: 0,8 2 2 kg/100 τεμ

45 Βίδες & Παξιμάδια ΒΙΔΑ ΑΥΤΟΔΙΑΤΡΗΤΗ (M6,3x19) 1052BV pcs Μεντεσέδων, Μπρακέτων κλπ Διαστάσεις: 6,3 x 16 mm DIN6928 Βάρος: 0,006 kg ΚΑΡΟΒΙΔΑ (M6x13) 1062B pcs Για βαγονέτα 447Ζ & 447DOUB Διαστάσεις: 6 x 13 mm DIN603 Βάρος: 0,006 kg 5000 pcs ΒΙΔΑ ΑΚΕΦΑΛΗ ΑΣΦΑΛΕΙΑΣ (M6x16) Για ένωση οδηγών Διαστάσεις: 6 x 16mm Βάρος: 0,004 kg 1006B ΚΑΡΟΒΙΔΑ (M8x20) pcs Για σύνδεση βάσεων με ελατήρια Διαστάσεις: 8 x 20 mm DIN 603 Βάρος: 0,014 kg 45

46 ΚΑΡΟΒΙΔΑ, DIN603 galv (M8x25) Για σύνδεση βάσεων με ελατήρια Διαστάσεις: 8 x 25 mm DIN 603 Βάρος: 0,016 kg 200 pcs ΒΙΔΑ ΜΕ ΕΞΑΓΩΝΗ ΚΕΦΑΛΗ DIN933-8,8 (M8x16) Για σύνδεση βάσης 662 με κινητήρα OVITOR Διαστάσεις: M8 x 16 mm DIN 933 Βάρος: 0,0131 kg 200pcs ΚΑΡΟΒΙΔΑ, DIN603 galv (M8x16) Για στηρίγματα οδηγών/κρεμάσματα Διαστάσεις: 8 x 16mm DIN 603 Βάρος: 0,014 kg pcs ΚΑΡΟΒΙΔΑ, DIN603 galv (M8x13) Για στηρίγματα οδηγών/κρεμάσματα Διαστάσεις: 8 x 13 mm DIN 603 Βάρος: 0,012 kg pcs ΠΕΡΙΚΟΧΛΙΟ (ΠΑΞΙΜΑΔΙ) ΦΛΑΝΖΤΩΤΟ (ΑΣΦΑΛΕΙΑΣ) M6 Για βίδες 1006Β & 1062Β Διαστάσεις: Μ6 nut DIN 6923 ZINC Βάρος: 0,003 kg 1062M pcs ΠΕΡΙΚΟΧΛΙΟ (ΠΑΞΙΜΑΔΙ) ΦΛΑΝΖΤΩΤΟ (ΑΣΦΑΛΕΙΑΣ) M8 Για καρόβιδες 1820 & 1825 Διαστάσεις: Μ8 Hexagon nut DIN 6923 ZINC Βάρος: 0,0062 kg 1082M pcs

47 ΚΟΛΑΡΟ Διαστάσεις: Φ25,75xΦ38x15,9 Βάρος: 0,074 kg 400 pcs 1000 pcs 1000 pcs ΑΠΟΣΤΑΤΗΣ Διαστάσεις: Φ11x7,5 Φ11x10 Βάρος: 0,01 kg 0,01 kg

48 Χρώμα Palette 3. Χρώματα Μεγάλη ποικιλία χρωμάτων ηλεκτροστατικής βαφής με εξαιρετική αντοχή στις εξωτερικές συνθήκες και εξαιρετική διατήρηση χρώματος που ικανοποιεί τις απαιτήσεις όλων των μεγάλων ευρωπαϊκών αρχιτεκτονικών προτύπων BS EN 12206: 2004 PART I, QUALICOAT CLASS I και GSB. RAL Oyster White RAL Light Ivory RAL Rape Yellow RAL Pure Orange RAL Flame Red RAL Purple Red

49 RAL Ultramarine Blue RAL Gentiane Blue RAL Light Blue RAL Emerald Green RAL Moss Green RAL Fir Green RAL Silver Grey RAL Iron Grey RAL Slate Grey RAL Light Grey RAL Agate Grey RAL Clay Brown 49

50 RAL Sepia Brown RAL Chocolate Brown RAL Beige Brown RAL Grey White RAL Jet Black RAL Aluminum White RAL Aluminum Grey RAL Traffic White Wood Imitation -light Wood Imitation -dark Raw -Unpainted Galvanized Steel *Τα πραγματικά χρώματα μπορεί να διαφέρουν. **Όλα τα πανελ είναι σε απόχρωση RAL-9002 στην εσωτερική πλευρά

51 ΠΡΟΒΑΜΜΕΝΑ RAL Grey White RAL Aluminum White RAL Traffic White 51
