1 ( EL ) ΕΛΛΗΝΙΚΆ Πρόσθιο κάλυμμα: Ασύμμετρη έκθεση Thompson Techniques +Εγχειρίδιο χρήστη: Σύστημα ισχίων «Το σύστημα ισχίων της Thompson διαθέτει έναν κομψό σχεδιασμό που βελτιστοποιεί τη συνέργεια μεταξύ των οργάνων και της χειρουργικής τεχνικής, επιτρέποντας απρόσκοπτη οπτικοποίηση ενώ παράλληλα εκτελείται ολική αρθροπλαστική ισχίου με μυϊκή εξοικονόμηση ( ή ελάχιστα επεμβατική).» - Mark J. Powers, MD, FACS, FAAOS Σελίδα 2 THOMPSON TECHNIQUES + ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΤΗ ΒΙΟΛΟΓΙΚΟΊ ΚΊΝΔΥΝΟΙ + ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ + ΣΥΣΤΑΤΙΚΆ ΣΥΣΤΉΜΑΤΟΣ ΙΣΧΊΩΝ Mark J. Powers, MD, FACS, FAAOS Ο Dr. Mark Powers, ιδρυτικό στέλεχος της Florida Orthopaedic Specialists, είναι ένας ορθοπεδικός χειρούργος που έχει πιστοποιηθεί από το συμβούλιο και έχει λάβει προπτυχιακό ιατρικό πτυχίο με υποτροφία και ειδικότητα ως ορθοπεδικός χειρουργός από το Πανεπιστήμιο της Georgetown. Ολοκλήρωσε την εκπαίδευσή του στη γενική χειρουργική στο Ιατρικό Κέντρο του Πανεπιστημίου της Georgetown και την ορθοπεδική χειρουργική του ειδικότητα στο Πανεπιστήμιο Brown University, Νοσοκομείο Rhode Island. Ο Dr. Powers έλαβε εκπαίδευση υπο-ειδικότητας στην Αθλητιατρική στο Κέντρο Αθλητιατρικής του Salt Lake City στη Utah, και ολοκλήρωσε μια υποτροφία στην Ολική Αρθροπλαστική και την Επανορθωτική Χειρουργική για Ενήλικες στο Πανεπιστήμιο της Νότιας Φλόριντας στην Tampa. Ο Dr. Powers είναι αναπληρωτής καθηγητής στο Πανεπιστήμιο της Πολιτείας της Φλόριντας. Ο χειρουργικός διαστολέας ισχίων της Thompson είναι ιδανικός για ορθοπεδικούς χειρουργούς που εκτελούν ολική αρθροπλαστική ισχίων. Αυτό το εξειδικευμένο σύστημα επιτρέπει στους χειρουργούς να προσαρτούν λάμες διαστολής σε ένα σταθερό πλαίσιο που προσαρτάται σε μια (χειρουργική) τράπεζα, γεγονός που εξαλείφει την ανάγκη για περαιτέρω προσωπικό που συγκρατεί τους χειρουργικούς διαστολείς και τα βάρη. Αποστειρωμένο πλαίσιο προσαρτημένο στη χειρουργική τράπεζα Παρέχει μαι σταθερή και ασφαλή πλατφόρμα για χειρουργικούς διαστολείς, εξαλείφοντας την ανάγκη για περαιτέρω προσωπικό στο χειρουργείο.. Ο σφιγκτήρας ράγας Elite II μπορεί να ασφαλίσει και να προσαρμοστεί εντός του αποστειρωμένου πεδίου. Ανατομικά σχεδιασμένο πλαίσιο Όντας ιδανικό για όλες τις επεμβάσεις στα ισχία, το πλαίσιο διαστολέων για ισχία περιέχει μοναδικούς αριστερούς και δεξιούς κεκαμμένους βραχίονες, που έχουν σχεδιαστεί για να περιγράφουν το σώμα του ασθενούς για μια εγκατάσταση χαμηλού προφίλ και για τη βέλτιστη τοποθέτηση του χειρουργικού διαστολέα. Προσαρμογέας λάμας γενικής χρήσης Προσαρτάται γρήγορα και εύκολα στους χειρουργικούς διαστολείς. Ο προσαρμογέας είναι συμβατός με τις περισσότερες λάμες, με ή χωρίς οπές, και σφίγγει σε οποιοδήποτε σημείο κατά μήκος της επιφάνειας της λάμας. ΣΗΜΕΊΩΣΗ: Είναι επίσης διαθέσιμα τα Κιτ Ανύψωσης Μηριαίου ( #90025 ) και Κιτ Ανάσυρσης Μυών ( #SL90060 ). Καλέστε για πληροφορίες. ΣΗΜΕΊΩΣΗ: Το πλαίσιο του διαστολέα για ισχία είναι συμβατό με οποιαδήποτε λάμα διαστολέα για ισχία. Η αγορά της λάμας δεν είναι απαραίτητη για τη χρήση του συστήματος. ΣΕΛΙΔΑ 3: ΠΡΟΣΟΧΗ: Αποφεύγετε τη συμπίεση του σώματος του ασθενούς με τα εξαρτήματα του πλαισίου για την αποφυγή πρόκλησης βλάβης σε νεύρα. Συνιστάται η χαλάρωση της τάνυσης στους διαστολείς κάθε 20 λεπτά ώστε να να διασφαλιστεί η καλή κυκλοφορία του αίματος. ΣΗΜΕΊΩΣΗ: Καθώς στοχεύουμε συνεχώς στη βέλτιστη, κατά το δυνατό, παροχή προϊόντων, μερικές από τις εικόνες του παρόντος εγχειριδίου χρήστη ενδέχεται να εμφανίζονται ελαφρώς διαφορετικές από το πραγματικό προϊόν που λαμβάνετε κατόπιν παραγγελίας. ΣΗΜΕΊΩΣΗ: Ο χειρουργικός διααστολέας της Thompson παρέχεται σε μη αποστειρωμένη κατάσταση. Ανατρέξατε στις οδηγίες χρήσης του χειρουργικού διαστολέα της Thompson για τον καθαρισμό, την αποστείρωση και τη φροντίδα, καθώς και για πρόσθετες προειδοποιήσεις και προφυλάξεις. ΕΠΙΣΚΕΦΤΕΊΤΕ ΜΑΣ ΔΙΑΔΙΚΤΥΑΚΆ ΣΤΟ: THOMPSONSURGICAL.COM Σελίδα 4 THOMPSON TECHNIQUES + ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΤΗ: / ΕΓΚΑΤΆΣΤΑΣΗ ΠΛΑΙΣΊΟΥ Εγκατάσταση πλαισίου Παρακάτω ακολουθούν τα προτεινόμενα βήματα εγκατάστασης του πλαισίου για την πρόσθια έκθεση ισχίου, όπως την περιγράφει ο Dr. Powers. Παρακαλώ σημειώστε ότι αυτή η εγκατάσταση πλαισίου μπορεί επίσης να χρησιμοποιηθεί για άλλες προσβάσεις, όπως η οπίσθια ή η πλάγια πρόσβαση. Βήμα 1: Προσάρτηση Elite στην κλίνη Τοποθετήστε το σφιγκτήρα για ράγα Elite επάνω στη ράγα της χειρουργικής τράπεζας, πάνω από το αποστειρωμένο κάλυμμα, στην απέναντι πλευρά του χειρουργού και στη μασχάλη του ασθενούς. Ασφαλίστε περιστρέφοντας το άνω περιστρεφόμενο κουμπί δεξιόστροφα, χρησιμοποιώντας τις κρεμαστές λαβές με σκοπό τη μόχλευση, όταν αυτό είναι απαραίτητο. ΣΥΜΒΟΥΛΗ: Τοποθετήστε το σφιγκτήρα για ράγες όσο το δυνατόν πιο βόρεια, ή στο μέσο επίπεδο του θώρακα του ασθενούς. ΣΗΜΕΊΩΣΗ: Εάν χρησιμοποιείτε μια χειρουργική τράπεζα Hana ή ένα σύστημα τοποθέτησης κάτω άκρων, όπως το σύστημα Arch System, προσθέστε έναν συγκρατητήρα ράγας 20 ( #41938 ) στην τράπεζα προτού προσαρτήσετε το σφιγκτήρα για ράγα Elite. Βήμα 2: Προσάρτηση της διασταυρούμενης ράβδου A Τοποθετήστε τη διασταυρούμενη ράβδο στην άρθρωση του σφιγκτήρα για ράγα και προσαρμόστε την έτσι ώστε η άρθρωση να βρίσκεται ψηλότερα, με το απομακρυσμένο άκρο του βραχίονα να σχηματίζει γωνία προς τα κάτω με την πλάγια πλευρά του ασθενούς. B Κλειδώστε τη διασταυρούμενη ράβδο στην άρθρωση περιστρέφοντας τη λαβή με κνώδαλα. Ένθετα: αγκώνας, ισχίο Σελίδα 5 Εγκατάσταση πλαισίου (συνέχεια) Βήμα 3: Προσάρτηση των καμερών βραχιόνων Τοποθετήστε τον πρώτο γωνιωμένο βραχίονα στην άρθρωση της διασταυρούμενης ράβδου. Το γωνιωμένο τμήμα του βραχίονα θα περιγράψει την εγκατάσταση χαμηλού προφίλ γύρω από την ανατομία του ασθενούς. Κλειδώστε τους βραχίονες στην άρθρωση περιστρέφοντας τη λαβή με κνώδαλα και πιάνοντας τη διασταυρούμενη ράβδο με σκοπό τη μόχλευση. Τοποθετήστε με τον ίδιο τρόπο το δεύτερο γωνιωμένο βραχίονα στη δεύτερη άρθρωση της διασταυρούμενης ράβδου. ΣΥΜΒΟΥΛΗ: Κρατήστε τον πλάγιο γωνιωμένο βραχίονα όσο το δυνατό πιο χαμηλά, έτσι ώστε να μην παρεμβάλλεται όταν γίνεται διάνοιξη του μηριαίου. ΣΥΜΒΟΥΛΗ: Οι γωνιωμένο βραχίονες θα δημιουργήσουν ένα σχήμα «μισοφέγγαρου» (βλέπε ένθετο) όταν έχουν το σωστό προσανατολισμό. Βήμα 4: Διατομή Εκτελέστε την αρχική διατομή όπως επιθυμείτε. Απεικονίζεται η προαιρετική λάμα Hibbs και ο αρθρωτός βραχίονας S-Lock, καλέστε για πληροφορίες παραγγελίας. Σελίδα 6 THOMPSON TECHNIQUES + ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΤΗ: / ΈΚΘΕΣΗ + ΑΝΎΨΩΣΗ ΜΗΡΙΑΊΟΥ Τεχνικές έκθεσης Βήμα 5: Τοποθέτηση λάμας (κοτύλη) Επιλέξτε την κατάλληλη λάμα διαστολής και προσαρτήστε τη λαβή διαστολής της επιλογής σας. Εισαγάγετε και διαστείλετε. Όταν η λάμα βρίσκεται στην επιθυμητή θέση, συνδέστε με κλιπ τη λαβή στον γωνιωμένο βραχίονα και κλειδώστε την περιστρέφοντας τη λαβή Cam. Επαναλάβετε τη βήμα αυτό για την τοποθέτηση περισσότερων λαμών. ΣΥΜΒΟΥΛΗ: Για ταχύτερη προσάρτηση, όταν χρησιμοποιείτε τον προσαρμογέα λάμας γενικής χρήσης ή την ορθοπεδική λαβή διαστολής και το περιστρεφόμενο κουμπί, αναθέστε σε ένα βοηθό την προσάρτηση όλων των λαβών διαστολής στις προτιμώμενες λάμες προτού ξεκινήσετε τη χειρουργική επέμβαση. ΠΡΟΣΑΡΜΟΓΈΑΣ ΛΆΜΑΣ ΓΕΝΙΚΉΣ ΧΡΉΣΗΣ A Προσαρτήστε τη λάμα στη λαβή εισάγοντας το επίπεδο τμήμα της λεπίδας λάμας στην εγκοπή του απομακρυσμένου άκρου της λαβής. Η λαβή μπορεί να τοποθετηθεί σε οποιοδήποτε σημείο κατά μήκος του απομακρυσμένου άκρου του διαστολέα, υπό την προϋπόθεση ότι πρόκειται για μια επίπεδη επιφάνεια. B Σφίξτε περιστρέφοντας το περιστρεφόμενο κουμπί της λαβής δεξιόστροφα. (Αυτό το βήμα μπορεί να γίνει πριν από ή μετά την προσάρτηση των λαβών διαστολής στο πλαίσιο. ) ΟΡΘΟΠΕΔΙΚΉ ΛΑΒΉ ΑΝΆΣΥΡΣΗΣ ΚΑΙ ΠΕΡΙΣΤΡΕΦΌΜΕΝΟ ΚΟΥΜΠΊ C Προσαρτήστε τη λάμα του διαστολέα στην ορθοπεδική λαβή τοποθετώντας τη βίδα της λαβής εντός της οπής της λάμας του διαστολέα. D Προσθέστε ένα περιστρεφόμενο κουμπί και περιστρέψτε το δεξιόστροφα για να ασφαλίσετε τη λάμα στη θέση της. (Αυτό το βήμα μπορεί να γίνει πριν από ή μετά την προσάρτηση των λαβών διαστολής στο πλαίσιο. ) ΟΡΘΟΠΕΔΙΚΌΣ ΓΆΝΤΖΟΣ Με τη λάμα του διαστολέα στη θέση της, εισαγάγετε το γάντζο στην οπή της λάμας του διαστολέα και προσαρτήστε τον στο πλαίσιο. ΠΡΟΣΆΡΤΗΣΗ ΜΕ ΚΛΙΠ ΛΑΒΏΝ ΣΤΟ ΠΛΑΊΣΙΟ E Οι λαβές μπορούν να προστεθούν σε οποιοδήποτε σημείο στους βραχίονες του πλαισίου ή στη διασταυρούμενη ράβδο. Συνδέστε με κλιπ τη λαβή του διαστολέα στην επιθυμητή θέση του πλαισίου. F Τοποθετήστε τη λάμα στο σημείο της τομής, κατόπιν κλειδώστε το διαστολέα στη θέση του περιστρέφοντας την άρθρωση με κνώδαλα στη θέση «ασφαλισμένη». ΑΦΑΊΡΕΣΗ ΛΑΒΉΣ ΔΙΑΣΤΟΛΈΑ ΜΕ ΚΛΙΠ G Ξεκλειδώστε τη λαβή του διαστολέα περιστρέφοντας την άρθρωση με κνώδακα στη θέση «μη ασφαλισμένη». H Πιάστε το πίσω μέρος της άρθρωσης με κνώδακα χρησιμοποιώντας τον αντίχειρα και το δείκτη, και ανασηκώστε το απαλά για να το αφαιρέσετε από το βραχίονα. ΣΥΜΒΟΥΛΗ: Για να αποτρέψετε την ανύψωση της λάμας κατά το κλείδωμα της λαβής, κρατήστε τη λάμα στη θέση της με το άλλο χέρι και πιάστε τη λαβή με σκοπό τη μόχλευση ενώ κλειδώνετε. Σελίδα 7 Τεχνικές έκθεσης (συνέχεια) Βήμα 6: Έκθεση (κοτύλη) Η έκθεση έχει επιτευχθεί. Βήμα 7: Ανύψωση μηριαίου Η οπτικοποίηση του εγγύς μηριαίου μπορεί να επιτευχθεί χρησιμοποιώντας τη λαβή ανύψωσης και το γάντζο μηριαίου για την ανύψωση και την έκθεση. ΣΗΜΕΙΩΣΗ: Το πλαίσιο μπορεί να παραμείνει στη θέση του ενώ διανοίγετε το μηριαίο. Βήμα 8: Κλείσιμο Κλείστε την τομή όσο απαιτείται. Απεικονίζεται η προαιρετική λάμα Hibbs και ο αρθρωτός βραχίονας S-Lock, καλέστε για πληροφορίες παραγγελίας. Οπισθόφυλλο Υπόμνημα συμβόλου: Κατασκευαστής Εξουσιοδοτημένος αντιπρόσωπος στην Ευρωπαϊκή Κοινότητα Σήμανση CE Προειδοποιήσεις / Προφυλάξεις Μη αποστειρωμένο

2 Uncompromised Exposure Thompson Techniques + User Manual: HIP SYSTEM The Thompson Hip System has an elegant design that optimizes the synergy between instrumentation and surgical technique allowing unimpeded visualization while performing muscle sparing ( or minimally invasive ) total hip arthroplasty." - Mark J. Powers, MD, FACS, FAAOS

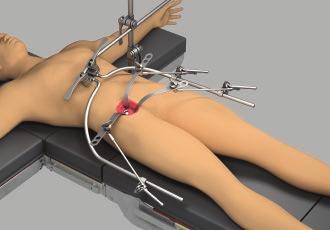

3 THOMPSON TECHNIQUES + USER MANUAL / BIO + FEATURES + HIP SYSTEM COMPONENTS Mark J. Powers, MD, FACS, FAAOS Dr. Mark Powers, the founding member of Florida Orthopaedic Specialists, is a boardcertified and fellowship trained orthopaedic surgeon who received his undergraduate and medical degrees from Georgetown University. He completed his general surgical training at Georgetown University Medical Center and his orthopaedic surgical training at Brown University, Rhode Island Hospital. Dr. Powers received subspecialty training in Sports Medicine at the Salt Lake City Center of Sports Medicine in Utah, and completed a fellowship in Total Joint Replacement and Adult Reconstructive Surgery at the University of South Florida in Tampa. Dr. Powers is an associate clinical professor at Florida State University. The Thompson Surgical Hip Retractor is ideal for orthopedic surgeons performing total hip replacement. This specialized system allows surgeons to attach retractor blades to a stable table mounted frame which eliminates the need for extra staff to hold retractors and weights. Sterile Mount Mount and adjust the frame within the sterile field, using the Elite Rail Clamp. Anatomically Designed Frame Low profile, independent frame arms contour to patient anatomy. Universal Blade Adapter Quick set up, with rigid attachment anywhere along blade surface. NOTE Femur Elevator Kit ( #90025 ) and Muscle Retractor Kit ( #SL90060 ) also available. Call for information. NOTE Hip Retractor Frame is compatible with any hip retractor blades. Blade purchase not required for use. 2 THOMPSON TECHNIQUES: HIP RETRACTOR / MARK J. POWERS, MD, FACS, FAAOS QUESTIONS OR ADDITIONAL INFORMATION:

4 Hip System Components J C D K B L E G F H O A I P N M HIP SYSTEM #SL82015 REF QTY ITEM DESCRIPTION PART # A 1 Elite III Rail Clamp w/2 Cam Joints 22" 43905AC B 1 Crossbar w/2 Cam Joints 7" x 19 ½" C 1 20" Curved Arm D 1 20" Curved Arm E 4 Cam II Clip-On Blade Adapter 8 ½" 42126BP F 2 Orthopedic Cam II Clip-On 8 ½" 42126OP G 3 Orthopedic Retractor Handle Knob H 1 Orthopedic Cam II Clip-On Hook 8 ½" 42126OHP I 1 Rail Extender 20" Single Clamp REF QTY ITEM DESCRIPTION PART # J 3 Cobra Hip Blade 11" K 3 Hohmann Hip Blade 11" L 3 Dual Prong Hip Blade 11" M 1 Elite III Rail Clamp w/1 Cam Joint 18" 43902AC N 1 25" Straight Arm with Elevator Handle O 1 Femur Hook 9" P 1 Femur Hook 12" Instrument Case 26" x 10" x 5" 50000BL 2 Instrument Case 22" x 11" x 3 ½" 50000G NOTE As we continually strive to provide the best products possible, some of the images in this user manual may appear slightly different from the product received. CAUTION Avoid compressing the patient s body with frame components to prevent nerve damage. We recommend relaxing tension on retractors every 20 minutes to ensure proper blood flow. NOTICE The Thompson Retractor is provided in a non-sterile condition. Reference the Thompson Retractor IFU for cleaning, sterilization, and care instructions, as well as additional warnings and cautions. VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 3

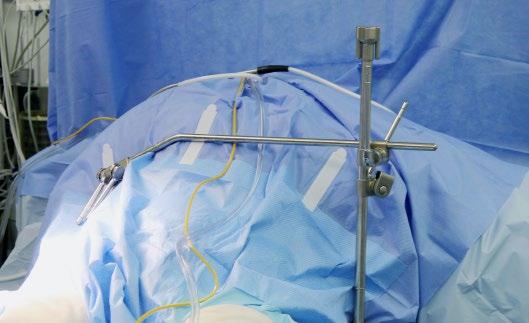

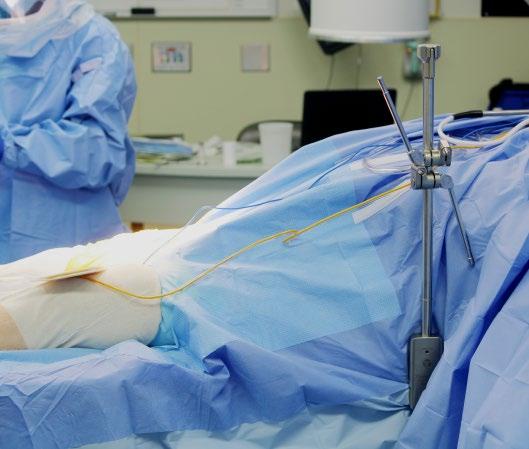

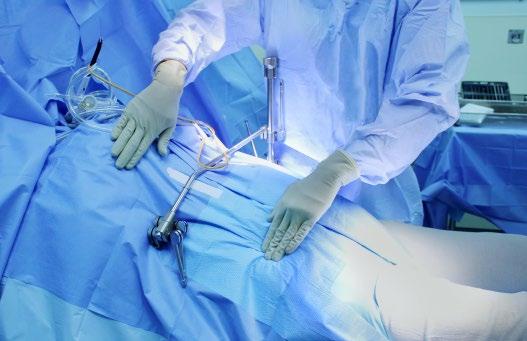

5 THOMPSON TECHNIQUES + USER MANUAL / FRAME SET UP Frame Set Up Below are the suggested frame set up steps for Anterior Hip exposure, as outlined by Dr. Powers. Please note that this frame setup may also be used for other approaches, such as posterior or lateral. Step 1: Attach Elite to Bed Place Elite Rail Clamp onto the table rail over the sterile drape on the side opposite of the surgeon, and at the axilla of the patient. Secure by turning the top knob clockwise, utilizing the hanging handles for leverage when needed. TIP: Position the rail clamp as far north as possible, or at patient s mid-chest level. NOTE If using a Hana Table or leg positioning system such as the Arch System, add a 20" Rail Extender ( #41938 ) to the table before attaching Elite Rail Clamp. Step 2: Attach the Crossbar A Position the crossbar in the rail clamp joint and adjust so that the joint is higher up, with the distal end of the arm angling down towards the lateral side of the patient. B Lock the crossbar into the joint by flipping the cam handle. elbow hip A B 4 THOMPSON TECHNIQUES: HIP RETRACTOR / MARK J. POWERS, MD, FACS, FAAOS QUESTIONS OR ADDITIONAL INFORMATION:

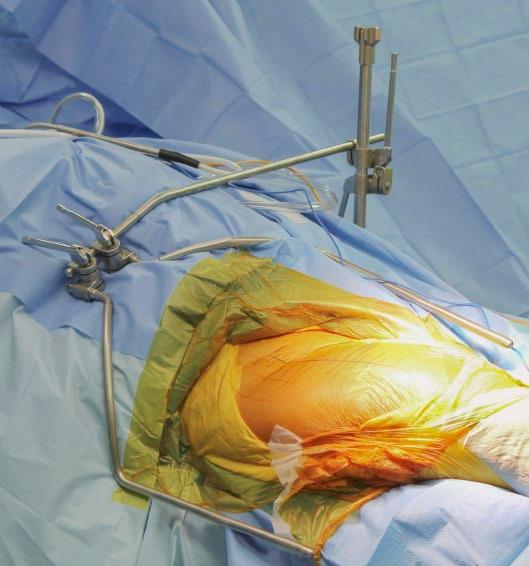

6 Frame Set Up ( continued ) + Dissection Step 3: Attach the Curved Arms Position the first curved arm in the joint on the crossbar. The curved portion of the arm will contour for a low-profile set-up around the patient anatomy. Lock the arms into the joint by flipping the cam handle, grasping the crossbar for leverage. Position second curved arm in the second joint on the crossbar in the same manner. TIP: Keep the lateral curved arm as low as possible so that it does not interfere when broaching the femur. TIP: The curved arms will create a half moon shape ( see inset ) when they are in the correct orientation. Step 4: Dissection Perform initial dissection as desired. Optional Hibbs blade and S-Lock Articulating Arm shown, call for ordering information. VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 5

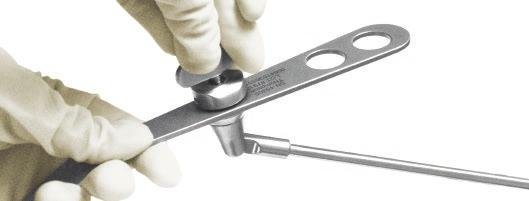

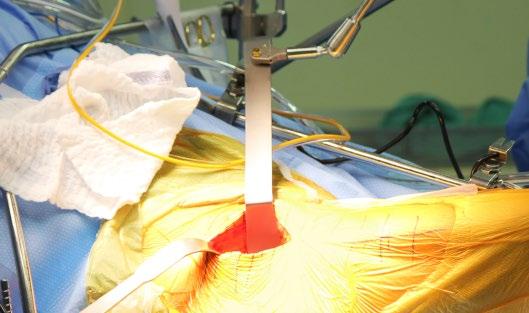

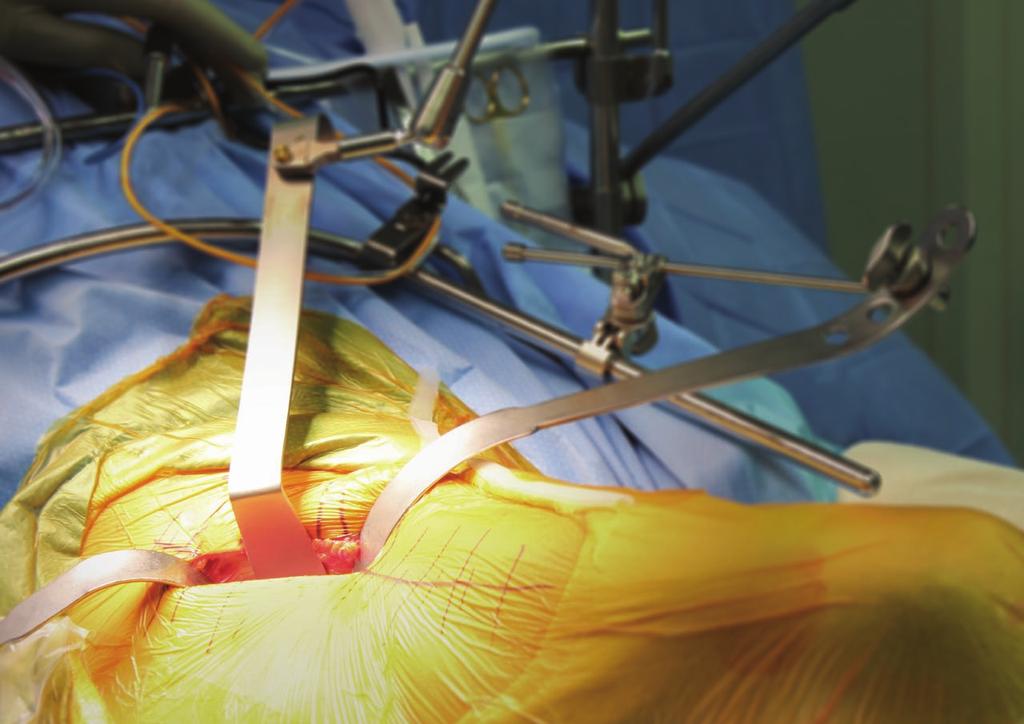

7 THOMPSON TECHNIQUES + USER MANUAL / EXPOSURE + FEMUR ELEVATION Exposure Techniques Step 5: Blade Placement (Acetabulum) Choose the appropriate retractor blade and attach to retractor handle of choice. Insert and retract. When blade is in the desired position, clip handle to curved arm and lock by flipping the cam handle. Repeat this step for placement of multiple blades. TIP: For faster attachment when using Universal Blade Adapter or Orthopedic Retractor Handle and Knob, have an assistant attach all of the retractor handles to your preferred blades before beginning surgery. Universal Blade Adapter A Attach blade to handle by inserting flat portion of blade into slot on distal end of handle. Handle may be placed anywhere along proximal end of retractor, assuming it is a flat surface. B Tighten by turning the handle knob clockwise. ( This step may be done before or after attaching retractor handles to the frame. ) B A Orthopedic Retractor Handle And Knob C Attach retractor blade to the Orthopedic Handle by placing the handle screw into the retractor blade hole. D Add a knob and turn clockwise to secure the blade in position. ( This step may be done before or after attaching retractor handles to the frame. ) C D Orthopedic Hook With retractor blade in place, insert hook into the retractor blade hole and attach to frame. F G E H Attaching Clip-On Handles To The Frame E Handles may be added anywhere on the frame arms or crossbar. Clip retractor handle to frame in desired location. F Position blade in the incision, then lock retractor in place by flipping the cam joint into the locked position. Clip-On Retractor Handle Removal G Unlock retractor handle by flipping the cam joint into the unlocked position. H Pinch the back of the cam joint using thumb and index finger, and gently lift up off of arm. TIP: To prevent blade from rising up when locking handle, hold blade in position with opposite hand and grasp onto handle for leverage while locking. 6 THOMPSON TECHNIQUES: HIP RETRACTOR / MARK J. POWERS, MD, FACS, FAAOS QUESTIONS OR ADDITIONAL INFORMATION:

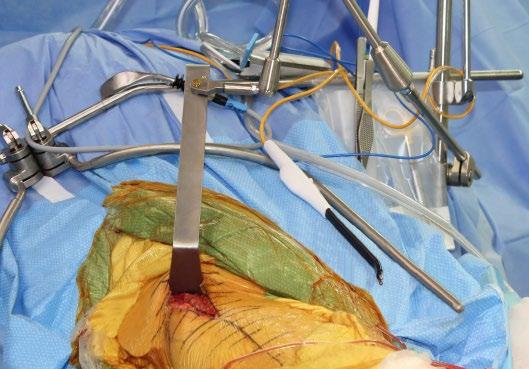

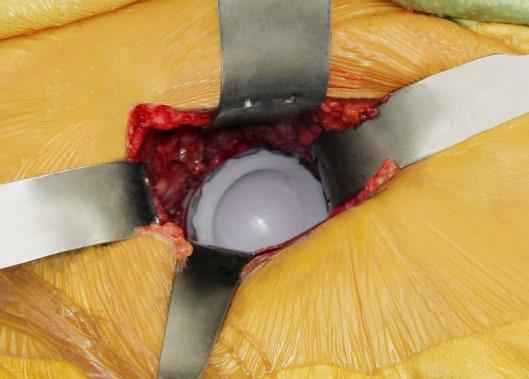

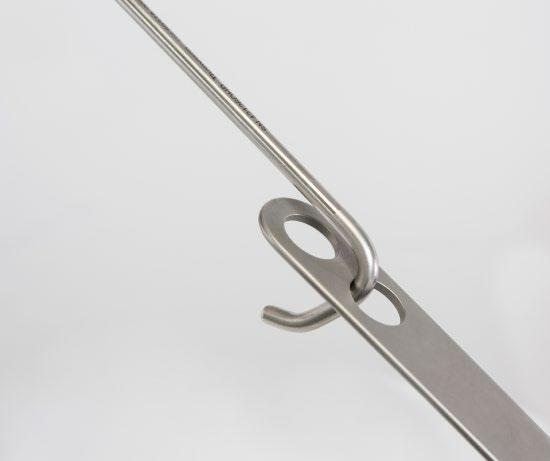

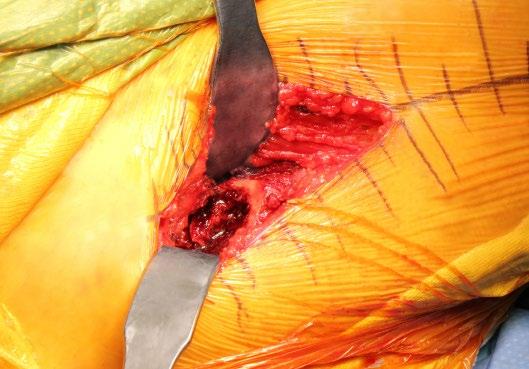

8 Exposure Techniques ( continued ) Step 6: Exposure (Acetabulum) Exposure has been attained. Step 7: Femur Elevation Visualization of the proximal femur may be achieved using the elevator handle and femur hook to lift and gain exposure. NOTE: Frame may be left in place while broaching the femur. Step 8: Closing Close incision as desired. Optional Hibbs blade and S-Lock Articulating Arm shown, call for ordering information. VISIT US ONLINE: THOMPSONSURGICAL.COM THOMPSON RETRACTOR 7
