Aυτόματες ασφάλειες 3kA και 4,5kA τύπου A-HI (high immunity) - τύπου Α με ενσωματωμένη ασφάλεια. Ρελέ διαφυγής (μπλοκ) τύπου AC 3.

Transcript

1 Προστασία

2 Aυτόματες ασφάλειες 3kA και 4,5kA 3.04 Αυτόματες ασφάλειες 6kA 3.05 Αυτόματες ασφάλειες 10kA 3.09 Αυτόματες ασφάλειες 15kA 3.12 Αυτόματες ασφάλειες 30kA 3.13 Αυτόματες ασφάλειες 50kA 3.14 Ρελέ διαφυγής - τύπου AC τύπου A τύπου A-HI (high immunity) - τύπου S επιλεκτικά - τύπου A Restart τύπου Α με ενσωματωμένη ασφάλεια - τύπου Β Ρελέ διαφυγής (μπλοκ) τύπου AC 3.19 Μοτέρ απομακρυσμένου ελέγχου και αυτόματης επαναφοράς Eξαρτήματα για αυτόματες ασφάλειες και ρελέ διαφυγής 3.20 Θερμομαγνητικοί διακόπτες κινητήρων 3.22 Αντικεραυνικά 3.23 Προστασία Ασφαλειοθήκες 3.25 Φυσίγγια κυλινδρικά 3.26 Υλικά για φωτοβολταϊκές εγκαταστάσεις 3.27

3 Υλικά προστασίας ράγας 0,5 έως 125A Για την κατοικία, το κτίριο και τη βιομηχανία Οι αυτόματες ασφάλειες της Hager είναι ειδικά σχεδιασμένες για την αποτελεσματική προστασία των γραμμών σε πίνακες και ερμάρια. Καλύπτουν τις ανάγκες από 0,5 έως 125A σε οικιακές εγκαταστάσεις, επαγγελματικούς χώρους, εμπορικά και βιομηχανικά κτίρια με επιλογή στα 3kA, 4.5kA, 6kA, 10kA, 15kA, 30kA και 50kA και σε καμπύλες B, C και D. Πλεονεκτήματα Χαρακτηριστικά Γκάμα που καλύπτει όλες τις απαιτήσεις Τέλειο φινίρισμα στον ηλεκτρικό πίνακα Διαθέσιμες βοηθητικές επαφές και εξαρτήματα Δυνατότητα γεφύρωσης με χρήση μπαρών Εκτύπωση σημάνσεων με λέιζερ Με μεταλλικό έλασμα συγκράτησης στη ράγα Ενσωματωμένη θέση ετικέτας Ασφάλειες με ορατή διακοπή Βαθμός προστασίας IP20 Καμπύλες B, C και D Ονομαστικό ρεύμα 0,5 έως 125A Ικανότητα διακοπής (EN ): 3 έως 15kA Ικανότητα διακοπής (EN ): 10 έως 50kA

4 Αυτόματες ασφάλειες 3kA καμπύλη C, σειρά MWN ονομαστικό ρεύμα πλ/στ μονοπολική (1P) 6A 1 12 MWN106 4,58 10A 1 12 MWN110 4,58 16A 1 12 MWN116 4,58 20A 1 12 MWN120 4,58 25A 1 12 MWN125 4,58 32A 1 12 MWN132 4,58 MWN116 40A 1 12 MWN140 4,58 διπολική (2P) 6A 2 6 MWN206 12,92 10A 2 6 MWN210 12,92 16A 2 6 MWN216 12,92 20A 2 6 MWN220 12,92 25A 2 6 MWN225 12,92 32A 2 6 MWN232 12,92 40A 2 6 MWN240 12,92 MWN216 τριπολική (3P) 6A 3 4 MWN306 19,41 10A 3 4 MWN310 19,41 16A 3 4 MWN316 19,41 20A 3 4 MWN320 19,41 25A 3 4 MWN325 19,41 32A 3 4 MWN332 19,41 40A 3 4 MWN340 19,41 MWN316 τετραπολική (4P) 6A 4 3 MWN406 29,47 10A 4 3 MWN410 29,47 16A 4 3 MWN416 29,47 20A 4 3 MWN420 29,47 25A 4 3 MWN425 29,47 32A 4 3 MWN432 29,47 40A 4 3 MWN440 29,47 MWN416 μονοπολική με διακοπή ουδετέρου (1P+N) - 2 στοιχείων 6A 2 6 MWN506 11,94 10A 2 6 MWN510 11,94 16A 2 6 MWN516 11,94 20A 2 6 MWN520 11,94 25A 2 6 MWN525 11,94 32A 2 6 MWN532 11,94 40A 2 6 MWN540 11,94 Αυτόματες ασφάλειες 4,5 kα καμπύλη C, 1P+N, 1 στοιχείου, σειρά MJN Προστασία μονοπολική με διακοπή ουδετέρου (1P+N) - δέχονται βοηθητικές επαφές MJN510A ονομαστικό ρεύμα πλ/στ 2A 1 1 MJN502A 14,27 4A 1 1 MJN504A 14,27 6A 1 1 MJN506A 12,32 10A 1 12 MJN510A 11,55 16A 1 12 MJN516A 11,55 20A 1 12 MJN520A 11,55 25A 1 12 MJN525A 11,83 32A 1 12 MJN532A 12,44 40A 1 12 MJN540A 13,

5 Αυτόματες ασφάλειες 6kA καμπύλη B, σειρά MBN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ MBN110A MBN232A MBN320A MBN406 μονοπολική (1P) 6A 1 12 MBN106A 5,26 10A 1 12 MBN110A 5,26 16A 1 12 MBN116A 5,26 20A 1 12 MBN120A 5,26 25A 1 12 MBN125A 5,26 32A 1 12 MBN132A 5,26 40A 1 12 MBN140A 5,26 50A 1 6 MBN150A 9,55 63A 1 6 MBN163A 9,78 διπολική (2P) 6A 2 3 MBN206A 14,82 10A 2 3 MBN210A 14,82 16A 2 3 MBN216A 14,82 20A 2 3 MBN220A 14,82 25A 2 3 MBN225A 14,82 32A 2 3 MBN232A 14,82 40A 2 3 MBN240A 16,80 50A 2 3 MBN250A 24,38 63A 2 3 MBN263A 24,38 τριπολική (3P) 6A 3 2 MBN306A 22,28 10A 3 2 MBN310A 22,28 16A 3 2 MBN316A 22,28 20A 3 2 MBN320A 22,28 25A 3 2 MBN325A 22,28 32A 3 2 MBN332A 22,28 40A 3 2 MBN340A 26,31 50A 3 2 MBN350A 33,88 63A 3 2 MBN363A 33,88 τετραπολική (4P) 6A 4 3 MBN406 35,58 10A 4 3 MBN410 34,15 16A 4 3 MBN416 34,15 20A 4 3 MBN420 34,15 25A 4 3 MBN425 34,15 32A 4 3 MBN432 34,15 40A 4 3 MBN440 38,55 50A 4 3 MBN450 49,97 63A 4 3 MBN463 54,

6 Αυτόματες ασφάλειες 6kA καμπύλη Β, σειρά MBN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ MBN516 μονοπολική με διακοπή ουδετέρου (1P+N) - 2 στοιχείων 6A 2 3 MBN506 14,90 10A 2 3 MBN510 14,30 16A 2 3 MBN516 14,30 20A 2 3 MBN520 14,30 25A 2 3 MBN525 14,30 32A 2 3 MBN532 14,30 40A 2 3 MBN540 14,30 50A 2 3 MBN550 18,45 63A 2 3 MBN563 18,45 Προστασία Αυτόματες ασφάλειες 6kA καμπύλη B, 1P+N, 1 στοιχείου, σειρά MKN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ μονοπολική με διακοπή ουδετέρου (1P+N) - 1 στοιχείου 6A 1 1 MKN506A 22,50 10A 1 12 MKN510A 16,40 16A 1 12 MKN516A 16,40 20A 1 12 MKN520A 16,40 25A 1 12 MKN525A 16,40 32A 1 12 MKN532A 22,50 MKN516A 3.06

7 Αυτόματες ασφάλειες 6kA καμπύλη C, σειρά MCN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ MCN136A MCN232A MCN332A μονοπολική (1P) 0,5A 1 6 MCN100 8,53 1A 1 6 MCN101 8,53 2A 1 6 MCN102 8,28 3A 1 6 MCN103 8,28 4A 1 6 MCN104 8,28 6A 1 12 MCN106A 5,26 10A 1 12 MCN110A 5,26 16A 1 12 MCN116A 5,26 20A 1 12 MCN120A 5,26 25A 1 12 MCN125A 5,26 32A 1 12 MCN132A 5,26 40A 1 12 MCN140A 5,26 50A 1 6 MCN150A 9,55 63A 1 6 MCN163A 9,78 διπολική (2P) 0,5A 2 3 MCN200 26,18 1A 2 3 MCN201 22,00 2A 2 3 MCN202 21,36 3A 2 3 MCN203 21,36 4A 2 3 MCN204 21,36 6A 2 3 MCN206A 14,82 10A 2 3 MCN210A 14,82 16A 2 3 MCN216A 14,82 20A 2 3 MCN220A 14,82 25A 2 3 MCN225A 14,82 32A 2 3 MCN232A 14,82 40A 2 3 MCN240A 16,80 50A 2 3 MCN250A 24,38 63A 2 3 MCN263A 24,38 τριπολική (3P) 0,5A 3 2 MCN300 30,99 1A 3 2 MCN301 30,12 2A 3 2 MCN302 29,24 3A 3 2 MCN303 29,24 4A 3 2 MCN304 29,24 6A 3 2 MCN306A 22,28 10A 3 2 MCN310A 22,28 16A 3 2 MCN316A 22,28 20A 3 2 MCN320A 22,28 25A 3 2 MCN325A 22,28 32A 3 2 MCN332A 22,28 40A 3 2 MCN340A 26,31 50A 3 2 MCN350A 33,88 63A 3 2 MCN363A 33,

8 Αυτόματες ασφάλειες 6kA καμπύλη C, σειρά MCN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ MCN440A τετραπολική (4P) 0,5A 4 3 MCN400 44,42 1A 4 3 MCN401 44,42 2A 4 3 MCN402 43,57 3A 4 3 MCN403 43,57 4A 4 3 MCN404 43,57 6A 4 3 MCN406A 35,58 10A 4 3 MCN410A 34,15 16A 4 3 MCN416A 34,15 20A 4 3 MCN420A 34,15 25A 4 3 MCN425A 34,15 32A 4 3 MCN432A 34,15 40A 4 3 MCN440A 38,55 50A 4 3 MCN450A 49,97 63A 4 3 MCN463A 54,10 Προστασία MCN506 μονοπολική με διακοπή ουδετέρου (1P+N) - 2 στοιχείων 0,5A 2 3 MCN500 27,40 1A 2 3 MCN501 20,65 2A 2 3 MCN502 20,65 3A 2 3 MCN503 20,65 4A 2 3 MCN504 20,65 6A 2 3 MCN506 14,90 10A 2 3 MCN510 14,30 16A 2 3 MCN516 14,30 20A 2 3 MCN520 14,30 25A 2 3 MCN525 14,30 32A 2 3 MCN532 14,30 40A 2 3 MCN540 14,30 50A 2 3 MCN550 18,45 63A 2 3 MCN563 18,45 Αυτόματες ασφάλειες 6kA καμπύλη C, 1P+N, 1 στοιχείου, σειρά MLN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ MLN520A μονοπολική με διακοπή ουδετέρου (1P+N) - 1 στοιχείου 6A 1 1 MLN506A 22,50 10A 1 12 MLN510A 16,40 16A 1 12 MLN516A 16,40 20A 1 12 MLN520A 16,40 25A 1 12 MLN525A 16,40 32A 1 12 MLN532A 22,50 40Α 1 12 MLN540A 26,

9 Αυτόματες ασφάλειες 10kA καμπύλη C, σειρά NCN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ NCN116A NCN216A NCN316A μονοπολική (1P) 0,5A 1 1 NCN100A 16,51 1A 1 1 NCN101A 13,66 2A 1 1 NCN102A 9,53 3A 1 1 NCN103A 9,53 4A 1 1 NCN104A 9,53 6A 1 1 NCN106A 8,20 10A 1 1 NCN110A 8,20 16A 1 1 NCN116A 8,20 20A 1 1 NCN120A 8,20 25A 1 1 NCN125A 8,20 32A 1 1 NCN132A 8,20 40A 1 1 NCN140A 9,53 50A 1 1 NCN150A 11,62 63A 1 1 NCN163A 11,62 διπολική (2P) 0,5A 2 1 NCN200A 24,60 1A 2 1 NCN201A 24,60 2A 2 1 NCN202A 24,60 3A 2 1 NCN203A 24,60 4A 2 1 NCN204A 24,60 6A 2 1 NCN206A 20,12 10A 2 1 NCN210A 20,12 16A 2 1 NCN216A 20,12 20A 2 1 NCN220A 20,12 25A 2 1 NCN225A 20,12 32A 2 1 NCN232A 20,12 40A 2 1 NCN240A 24,90 50A 2 1 NCN250A 30,50 63A 2 1 NCN263A 30,50 τριπολική (3P) 0,5A 3 1 NCN300A 34,20 1A 3 1 NCN301A 34,20 2A 3 1 NCN302A 34,20 3A 3 1 NCN303A 34,20 4A 3 1 NCN304A 34,20 6A 3 1 NCN306A 30,50 10A 3 1 NCN310A 30,50 16A 3 1 NCN316A 30,50 20A 3 1 NCN320A 30,50 25A 3 1 NCN325A 30,50 32A 3 1 NCN332A 30,50 40A 3 1 NCN340A 39,39 50A 3 1 NCN350A 46,14 63A 3 1 NCN363A 46,

10 Αυτόματες ασφάλειες 10kA καμπύλη C, σειρά NCN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ NCN416A τετραπολική (4P) 0,5A 4 1 NCN400A 48,56 1A 4 1 NCN401A 48,56 2A 4 1 NCN402A 48,56 3A 4 1 NCN403A 48,56 4A 4 1 NCN404A 48,56 6A 4 1 NCN406A 43,89 10A 4 1 NCN410A 43,89 16A 4 1 NCN416A 43,89 20A 4 1 NCN420A 43,89 25A 4 1 NCN425A 43,89 32A 4 1 NCN432A 43,89 40A 4 1 NCN440A 53,74 50A 4 1 NCN450A 62,88 63A 4 1 NCN463A 62,88 Προστασία Αυτόματες ασφάλειες 10kA καμπύλη D, σειρά NDN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ NDN116A NDN216A μονοπολική (1P) 0,5A 1 1 NDN100A 20,67 1A 1 1 NDN101A 20,67 2A 1 1 NDN102A 20,48 3A 1 1 NDN103A 20,48 4A 1 1 NDN104A 20,48 6A 1 1 NDN106A 9,24 10A 1 1 NDN110A 9,24 16A 1 1 NDN116A 9,24 20A 1 1 NDN120A 9,24 25A 1 1 NDN125A 9,24 32A 1 1 NDN132A 9,24 40A 1 1 NDN140A 11,03 50A 1 1 NDN150A 15,94 63A 1 1 NDN163A 16,56 διπολική (2P) 0,5A 2 1 NDN200A 31,89 1A 2 1 NDN201A 30,03 2A 2 1 NDN202A 28,69 3A 2 1 NDN203A 28,69 4A 2 1 NDN204A 28,69 6A 2 1 NDN206A 21,76 10A 2 1 NDN210A 21,76 16A 2 1 NDN216A 21,76 20A 2 1 NDN220A 21,76 25A 2 1 NDN225A 22,18 32A 2 1 NDN232A 22,18 40A 2 1 NDN240A 28,22 50A 2 1 NDN250A 34,87 63A 2 1 NDN263A 36,

11 Αυτόματες ασφάλειες 10kA καμπύλη D, σειρά NDN Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ NDN316A NDN416A τριπολική (3P) 0,5A 3 1 NDN300A 66,23 1A 3 1 NDN301A 63,22 2A 3 1 NDN302A 60,21 3A 3 1 NDN303A 60,21 4A 3 1 NDN304A 60,21 6A 3 1 NDN306A 35,11 10A 3 1 NDN310A 34,12 16A 3 1 NDN316A 34,12 20A 3 1 NDN320A 34,12 25A 3 1 NDN325A 34,12 32A 3 1 NDN332A 34,12 40A 3 1 NDN340A 43,76 50A 3 1 NDN350A 52,93 63A 3 1 NDN363A 54,92 τετραπολική (4P) 0,5A 4 1 NDN400A 54,82 1A 4 1 NDN401A 54,82 2A 4 1 NDN402A 56,75 3A 4 1 NDN403A 55,70 4A 4 1 NDN404A 55,18 6A 4 1 NDN406A 49,88 10A 4 1 NDN410A 49,88 16A 4 1 NDN416A 49,88 20A 4 1 NDN420A 49,88 25A 4 1 NDN425A 49,88 32A 4 1 NDN432A 49,88 40A 4 1 NDN440A 60,65 50A 4 1 NDN450A 71,10 63A 4 1 NDN463A 72,45 Εξαρτήματα για αυτόματες ασφάλειες πλάτους 1 MZN120 MZN121 κάλυμμα ακροδεκτών 1P (σετ 4τμχ) 1 σετ MZN120 4,51 διαχωριστικό ακροδεκτών (σετ 3τμχ) 1 σετ MZN121 7,

12 Αυτόματες ασφάλειες 10kA καμπύλη C, σειρά HMF Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ μονοπολική (1P) 80A 1,5 1 HMF180 32,38 100A 1,5 1 HMF190 32,92 125A 1,5 1 HMF199 40,88 HMF199 διπολική (2P) 80A 3 1 HMF280 60,52 100A 3 1 HMF290 61,58 125A 3 1 HMF299 63,70 τριπολική (3P) 80A 4,5 1 HMF380 81,22 100A 4,5 1 HMF390 81,77 125A 4,5 1 HMF399 89,72 Προστασία HMF299 τετραπολική (4P) 80A 6 1 HMF ,30 100A 6 1 HMF ,84 125A 6 1 HMF ,21 Αυτόματες ασφάλειες 15kA καμπύλη C και D, σειρές HMC/HMD Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ HMC199 HMC399 HMD199 HMD399 μονοπολική (1P) - καμπύλη C, σειρά HMC 80A 1,5 1 HMC180 41,00 100A 1,5 1 HMC190 45,62 125A 1,5 1 HMC199 50,93 διπολική (2P) - καμπύλη C, σειρά HMC 80A 3 1 HMC280 71,07 100A 3 1 HMC290 78,18 125A 3 1 HMC299 91,09 τριπολική (3P) - καμπύλη C, σειρά HMC 80A 4,5 1 HMC380 98,78 100A 4,5 1 HMC ,75 125A 4,5 1 HMC ,60 τετραπολική (4P) - καμπύλη C, σειρά HMC 80A 6 1 HMC ,24 100A 6 1 HMC ,70 125A 6 1 HMC ,23 μονοπολική (1P) - καμπύλη D, σειρά HMD 80A 1,5 1 HMD180 46,27 100A 1,5 1 HMD190 49,77 125A 1,5 1 HMD199 53,16 διπολική (2P) - καμπύλη D, σειρά HMD 80A 3 1 HMD280 80,18 100A 3 1 HMD290 88,73 125A 3 1 HMD299 98,60 τριπολική (3P) - καμπύλη D, σειρά HMD 80A 4,5 1 HMD ,32 100A 4,5 1 HMD ,15 125A 4,5 1 HMD ,89 τετραπολική (4P) - καμπύλη D, σειρά HMD 80A 6 1 HMD ,45 100A 6 1 HMD ,75 125A 6 1 HMD ,

13 Αυτόματες ασφάλειες 30kA καμπύλη C, σειρά HMK Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ μονοπολική (1P) 80A 1,5 1 HMK180 59,41 100A 1,5 1 HMK190 61,23 125A 1,5 1 HMK199 64,29 HMK199 διπολική (2P) 80A 3 1 HMK ,61 100A 3 1 HMK ,09 125A 3 1 HMK ,05 τριπολική (3P) 80A 4,5 1 HMK ,73 100A 4,5 1 HMK ,10 125A 4,5 1 HMK ,48 HMK499 τετραπολική (4P) 80A 6 1 HMK ,01 100A 6 1 HMK ,71 125A 6 1 HMK ,

14 Αυτόματες ασφάλειες 50kA καμπύλη C, σειρά HMX Δέχονται βοηθητικές επαφές ονομαστικό ρεύμα πλ/στ HMX120 HMX225 μονοπολική (1P) 10A 1,5 1 HMX110 72,31 16A 1,5 1 HMX116 72,86 20A 1,5 1 HMX120 73,55 25A 1,5 1 HMX125 74,37 32A 1,5 1 HMX132 75,16 40A 1,5 1 HMX140 75,84 50A 1,5 1 HMX150 76,65 63A 1,5 1 HMX163 77,36 διπολική (2P) 10A 3 1 HMX ,94 16A 3 1 HMX ,31 20A 3 1 HMX ,69 25A 3 1 HMX ,19 32A 3 1 HMX ,69 40A 3 1 HMX ,07 50A 3 1 HMX ,55 63A 3 1 HMX ,28 Προστασία HMX320 HMX440 τριπολική (3P) 10A 4,5 1 HMX ,05 16A 4,5 1 HMX ,76 20A 4,5 1 HMX ,82 25A 4,5 1 HMX ,65 32A 4,5 1 HMX ,37 40A 4,5 1 HMX ,09 50A 4,5 1 HMX ,82 63A 4,5 1 HMX ,53 τετραπολική (4P) 10A 6 1 HMX ,79 16A 6 1 HMX ,66 20A 6 1 HMX ,54 25A 6 1 HMX ,40 32A 6 1 HMX ,70 40A 6 1 HMX ,50 50A 6 1 HMX ,60 63A 6 1 HMX ,05 Εξαρτήματα για αυτόματες ασφάλειες πλάτους 1,5 κάλυμμα ακροδεκτών 1P (σετ 4τμχ) 1 σετ MZN130 4,97 διαχωριστικό ακροδεκτών (σετ 3τμχ) 1 σετ MZN131 8,33 MZN130 MZN

15 Ρελέ διαφυγής τύπου AC ευαισθ. Iον πλ/στ διπολικά (2P) 30mA 40A 2 1 CDC740H 44,52 63A 2 1 CDC762H 79,20 CDC740H τετραπολικά (4P) 30mA 40A 4 1 CDC742H 63,37 63A 4 1 CDC763H 105,10 Δέχονται βοηθητικές επαφές ευαισθ. Iον πλ/στ CDC225H διπολικά (2P) 10mA 16A 2 1 CCC216H 70,18 30mA 25A 2 1 CDC225H 52,91 40A 2 1 CDC240H 52,89 63A 2 1 CDC263H 86,06 80A 2 1 CD280H 103,55 100A 2 1 CD284H 129,38 300mA 25A 2 1 CFC225H 46,17 40A 2 1 CFC240H 49,82 63A 2 1 CFC263H 68,85 80A 2 1 CF280H 95,56 100A 2 1 CF284H 93,82 CFC490 τετραπολικά (4P) 30mA 25A 4 1 CDC425H 71,61 40A 4 1 CDC440H 74,33 63A 4 1 CDC463H 116,17 80A 4 1 CD480H 156,14 100A 4 1 CD484H 187,45 125A 4 1 CDC ,10 300mA 25A 4 1 CFC425H 59,64 40A 4 1 CFC440H 69,00 63A 4 1 CFC463H 86,81 80A 4 1 CF480H 142,53 100A 4 1 CF484H 179,18 125A 4 1 CFC ,75 500mA 40A 4 1 CGC440H 66,92 63A 4 1 CGC463H 85,98 80A 4 1 CG480H 127,13 100A 4 1 CG484H 160,

16 Ρελέ διαφυγής τύπου A Για διαρροές που περιέχουν παλμικό συνεχές ρεύμα, δέχονται βοηθητικές επαφές ευαισθ. Iον πλ/στ CDA225H CFA440H διπολικά (2P) 30mA 25A 2 1 CDA225H 69,85 40A 2 1 CDA240H 71,75 63A 2 1 CDA263H 93,22 300mA 25A 2 1 CFA225H 71,28 40A 2 1 CFA240H 73,88 63A 2 1 CFA263H 94,19 τετραπολικά (4P) 30mA 25A 4 1 CDA425H 96,67 40A 4 1 CDA440H 99,00 63A 4 1 CDA463H 126,03 80A 4 1 CD480D 229,48 100A 4 1 CD484D 280,95 300mA 25A 4 1 CFA425H 99,10 40A 4 1 CFA440H 101,91 63A 4 1 CFA463H 128,00 80A 4 1 CF480D 187,40 100A 4 1 CF484D 213,06 Προστασία Ρελέ διαφυγής τύπου A-HI (high immunity) Για διαρροές που περιέχουν παλμικό συνεχές ρεύμα (τύπου A) και για την επιπλέον ανοσία σε ψευδείς ενεργοποιήσεις, δέχονται βοηθητικές επαφές ευαισθ. Iον πλ/στ διπολικά (2P) 30mA 25A 2 1 CDH225H 75,85 40A 2 1 CDH240H 79,50 CDH440H τετραπολικά (4P) 30mA 25A 4 1 CDH425H 106,34 40A 4 1 CDH440H 111,80 63A 4 1 CDH463H 139,60 300mA 40A 4 1 CFH440H 112,10 63A 4 1 CFH463H 140,80 Ρελέ διαφυγής τύπου S επιλεκτικά Eπιτρέπουν την κάθετη επιλεκτικότητα σε συνδυασμό με συσκευές στιγμιαίας απόκλισης 30mΑ, δέχονται βοηθητικές επαφές ευαισθ. Iον πλ/στ τετραπολικά (4P) - τύπου AC 300mA (s) 40A 4 1 CPC440H 107,57 63A 4 1 CPC463H 132,31 CPC440H τετραπολικά (4P) - τύπου A 300mA (s) 40A 4 1 CPA440C 135,00 63A 4 1 CPA463C 152,00 80A 4 1 CP480D 159,00 100A 4 1 CP484D 219,

17 Ρελέ διαφυγής τύπου A Restart ευαισθ. Iον πλ/στ διπολικά (2P) 30mA 40A 4 1 CDA240S 227,45 63A 4 1 CDA263S 254,52 CDA240S Ρελέ διαφυγής τύπου A με ενσωματωμένη ασφάλεια Με προστασία 4,5kA καμπύλη C, δέχονται βοηθητικές επαφές ευαισθ. Iον πλ/στ ADA816H διπολικά (2P) 10mA 16A 2 1 ACA816H 92,51 30mA 6A 2 1 ADA806H 65,09 10A 2 1 ADA810H 65,09 16A 2 1 ADA816H 65,09 20A 2 1 ADA820H 65,09 25A 2 1 ADA825H 65,09 32A 2 1 ADA832H 65,09 40A 2 1 ADA840H 65,09 300mA 6A 2 1 AFA806H 64,97 10A 2 1 AFA810H 64,97 16A 2 1 AFA816H 64,97 20A 2 1 AFA820H 70,14 25A 2 1 AFA825H 70,74 32A 2 1 AFA832H 71,10 40A 2 1 AFA840H 71,10 πλ/στ AZ010 κάλυμμα ακροδεκτών για ACA, ADA, AFA (γκρι) 2 4 AZ002 1,19 για ACA, ADA, AFA (κίτρινο) 2 4 AZ010 1,88 Ρελέ διαφυγής τύπου B Για διαρροές που περιέχουν παλμικό συνεχές και συνεχές ρεύμα (για φωτοβολταϊκές εγκαταστάσεις, σταθμούς φόρτισης ηλεκτροκίνητων οχημάτων) ευαισθ. Iον πλ/στ CDB440D τετραπολικά (4P) 30mA 40A 4 1 CDB440D 772,09 63A 4 1 CDB463D 954,39 300mA 40A 4 1 CFB440D 671,45 63A 4 1 CFB463D 855,

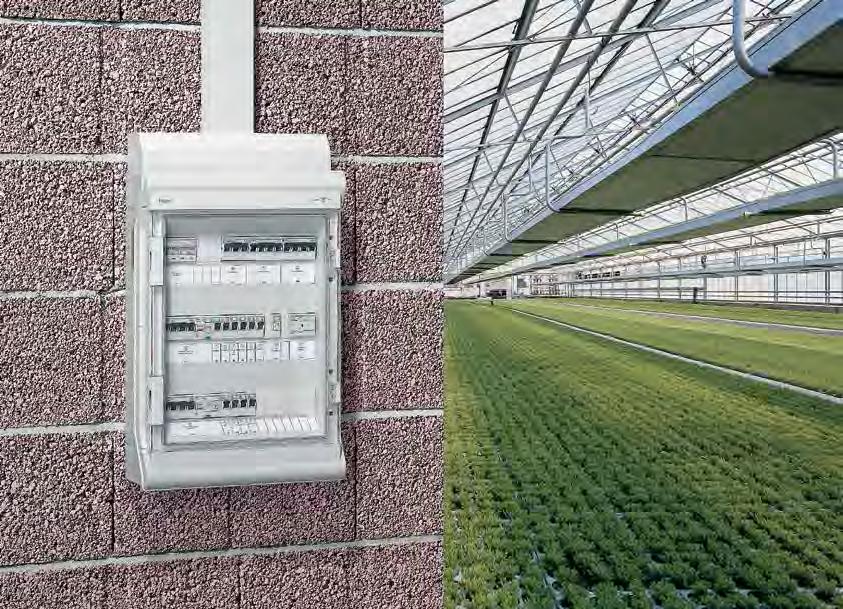

18 vector IP65 λύση για στεγανές και φωτοβολταϊκές εγκαταστάσεις πίνακες vector IP65 με προστασία UV Η στεγανή σειρά πινάκων vector, έχει σχεδιαστεί έτσι ώστε να διατηρεί για μεγάλο χρονικό διάστημα τις μηχανικές ιδιότητες του υλικού κατασκευής τους, γεγονός που καθιστά δυνατή την εγκατάσταση τους στις περισσότερες περιοχές και σε μεγάλη γκάμα εφαρμογών. Αντέχουν σε αντίξοες καιρικές συνθήκες, υψηλή υγρασία, σκόνη και στην έκθεση σε χημικά και υπεριώδη ακτινοβολία

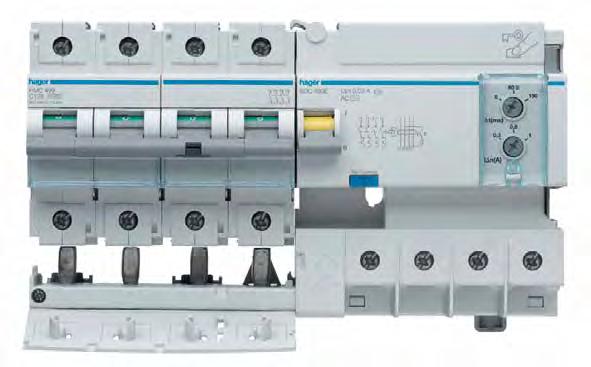

19 Ρελέ διαφυγής (μπλοκ) τύπου AC για σειρές M, N Μπλοκ για ασφάλειες ΜΒΝ, MCN, MKN, MLN, NCN, NDN, δέχονται βοηθητικές επαφές Iον ευαισθ. πλ/στ διπολικά (2P) 30mA 40Α 2 1 BD241N 70,29 63Α 2 1 BD264N 108,60 300mA 40Α 2 1 BF241N 63,89 63Α 2 1 BF264N 95,84 BD264N BD464N τριπολικά (3P) 30mA 40Α 3 1 BD341N 88,73 63Α 3 1 BD364N 135,21 300mA 40Α 3 1 BF341N 82,39 63Α 3 1 BF364N 120,42 τετραπολικά (4P) 30mA 40Α 3 1 BD441N 108,60 63Α 3 1 BD464N 162,90 300mA 40Α 3 1 BF441N 102,21 63Α 3 1 BF464N 146,93 Ρελέ διαφυγής (μπλοκ) τύπου AC για σειρά HM Μπλοκ για ασφάλειες HMF HMC, HMD, HMK, HMX, δέχονται βοηθητικές επαφές πλ/στ διπολικά (2P) A στιγμιαία αντίδραση, σταθερή ευαισθησία 30mA 6 1 BDC280E 190,28 ρυθμιζόμενος χρόνος αντίδρασης ( ms) και ευαισθησία ( mA) 6 1 BTC280E 217,05 BTC280E τριπολικά (3P) A στιγμιαία αντίδραση, σταθερή ευαισθησία 30mA 6 1 BDC380E 207,50 ρυθμιζόμενος χρόνος αντίδρασης ( ms) και ευαισθησία ( mA) 6 1 BTC380E 247,65 BTC380E τετραπολικά (4P) A στιγμιαία αντίδραση, σταθερή ευαισθησία 30mA 7 1 BDC480E 223,74 ρυθμιζόμενος χρόνος αντίδρασης ( ms) και ευαισθησία ( mA) 7 1 BTC480E 261,99 BDC480E 3.19

20 Μοτέρ απομακρυσμένου ελέγχου και αυτόματης επαναφοράς πλ/στ χωρίς αυτόματη επαναφορά κατάλληλο για: - αυτόματες ασφάλειες 1P και 2P έως 63Α με ή χωρίς διαφορικό μπλοκ - ρελέ διαφυγής 1P+N και 3P+N έως 100Α κατάλληλο για: - αυτόματες ασφάλειες 3P και 4P με ή χωρίς διαφορικό μπλοκ 3 1 MZ , MZ ,40 MZ913 με αυτόματη επαναφορά (3 διαδοχικές προσπάθειες, χρόνος 30s / 3min) κατάλληλο για: 3 1 MZ ,44 - αυτόματες ασφάλειες 1P και 2P έως 63Α με ή χωρίς διαφορικό μπλοκ - ρελέ διαφυγής 1P+N και 3P+N έως 100Α κατάλληλο για: 3 1 MZ ,69 - αυτόματες ασφάλειες 3P και 4P με ή χωρίς διαφορικό μπλοκ Προστασία Εξαρτήματα για αυτόματες ασφάλειες και ρελέ διαφυγής Βοηθητικές επαφές MZ201 MZ202 πλ/στ ένδειξης λειτουργίας 1NO+1NC για αυτόματες ασφάλειες 0,5 1 MZ201 13,26 ένδειξης σφάλματος 1NO+1NC για αυτόματες ασφάλειες 0,5 1 MZ202 16,29 ένδειξης λειτουργίας 1NO+1NC και ένδειξης σφάλματος 1 1 CZ001 24,68 1NO+1NC για ρελέ διαφυγής επαφές 1NO+1NC+1NO, κατάλληλη για: - ρελέ διαφυγής 125A τύπου A και AC - ρελέ διαφυγής 40-63A τύπου B 0,5 1 CZ009 41,25 CZ001 CZ009 Εξαρτήματα διακοπής λειτουργίας - για αυτόματες ασφάλειες - για ρελέ διαφυγής σε συνδυασμό με CZ001 πηνίο εργασίας για διακοπή από απόσταση V AC ή V DC πηνίο εργασίας για διακοπή από απόσταση 24-48V AC, 12-48V DC πλ/στ 1 1 MZ203 23, MZ204 23,22 πηνίο έλλειψης τάσης 48V DC 1 1 MZ205 24,66 πηνίο έλλειψης τάσης 230V AC 1 1 MZ206 24,42 Εξάρτημα προστασίας από διακοπή ουδετέρου - για αυτόματες ασφάλειες - για ρελέ διαφυγής σε συνδυασμό με CZ001 πηνίο υπέρτασης (όριο ενεργοποίησης >280V μεταξύ φάσης και ουδετέρου) πλ/στ 1 1 MZ212 44,14 MZ

21 Εξαρτήματα για αυτόματες ασφάλειες και ρελέ διαφυγής Άλλα εξαρτήματα εξαρτήματα κλειδώματος εξάρτημα κλειδώματος για λουκέτο 1 MZN175 7,72 MZN175 εξάρτημα σφραγίσματος με σύρμα 1 MZN176 8,08 MZN176 εξαρτήματα απαγωγής θερμότητας διαχωριστικό απαγωγής θερμότητας 0,5 12 LZ060 1,31 LZ060 εξαρτήματα σήμανσης A4 φύλλο με διαγραμμίσεις επισήμανσης (σετ 10τμχ) 1 σετ GZ31A 19,20 GZ31A MZN120 καλύμματα ακροδεκτών για αυτόματες ασφάλειες κάλυμμα ακροδεκτών πλάτους 1 (σετ 4τμχ) 1 σετ MZN120 4,51 διαχωριστικό ακροδεκτών πλάτους 1 (σετ 3τμχ) 1 σετ MZN121 7,48 κάλυμμα ακροδεκτών πλάτους 1,5 (σετ 4τμχ) 1 σετ MZN130 4,97 διαχωριστικό ακροδεκτών 1,5 (σετ 3τμχ) 1 σετ MZN131 8,33 MZN121 CZN005 καλύμματα ακροδεκτών για ρελέ διαφυγής 25-63A 2 (σετ 2τμχ) 1 σετ CZN005 4, A 4 (σετ 2τμχ) 1 σετ CZN006 4, A 2 (σετ 2τμχ) 1 σετ CZ007 4, A 4 (σετ 2τμχ) 1 σετ CZ008 5,

22 Θερμομαγνητικοί διακόπτες προστασίας κινητήρων πλ/στ MM501N τριφασικοί 0,1-0,16A 2½ 1 MM501N 41,06 0,16-0,25A 2½ 1 MM502N 41,06 0,25-0,4A 2½ 1 MM503N 41,06 0,4-0,63A 2½ 1 MM504N 40,67 0,63-1,0A 2½ 1 MM505N 40,67 1,0-1,6A 2½ 1 MM506N 42,74 1,6-2,5A 2½ 1 MM507N 42,74 2,5-4,0A 2½ 1 MM508N 42,74 4,0-6,3A 2½ 1 MM509N 42,74 6,3-10,0A 2½ 1 MM510N 47,26 10,0-16,0Α 2½ 1 MM511N 47,26 16,0-20,0A 2½ 1 MM512N 52,50 20,0-25,0A 2½ 1 MM513N 58,09 Προστασία Εξαρτήματα για θερμομαγνητικούς διακόπτες κινητήρων πλ/στ βοηθητικές επαφές 1NO+1NC, 3,5A/230V - 2A/400V ½ 1 MZ520N 12,27 1NO, 1A/400V ½ 1 MZ522N 7,31 ένδειξης σφάλματος 2A, 3,5A/230V - 2A/400V ½ 1 MZ527N 22,62 MZ520N MZ527N εξαρτήματα διακοπής λειτουργίας πηνίο εργασίας τάσης για διακοπή από απόσταση 230V 1 1 MZ523N 32,52 πηνίο έλλειψης τάσης 230V 1 1 MZ528N 32,52 πηνίο έλλειψης τάσης 400V 1 1 MZ529N 32,19 MZ530N MZ531N μπουτόν έκτακτης ανάγκης IP65 μπουτόν έκτακτης ανάγκης με 1NO+NC 1 MZ530N 36,05 μπουτόν έκτακτης ανάγκης με κλειδί με 1NO+NC 1 MZ531N 52,46 άλλα εξαρτήματα στεγανό κιβώτιο IP55 για τους θερμομαγνητικούς διακόπτες 1 MZ521N 27,62 MZ521N μπάρα σύνδεσης για 2 θερμομαγνητικούς διακόπτες 10 KD302M 7,19 μπάρα σύνδεσης για 3 θερμομαγνητικούς διακόπτες 10 KD303M 9,37 μπάρα σύνδεσης για 4 θερμομαγνητικούς διακόπτες 10 KD304M 10,47 KD303M ακροδέκτης τροφοδοσίας τριπολικός για τις μπάρες συνδέσεων 1 KF30M 11,18 κάλυμμα προστασίας για θέσεις μπάρας σύνδεσης σε αναμονή 10 KZ058 1,50 KF30M KZ

23 Αντικεραυνικά Τύπου Ι πόλοι τύπος γείωσης πλ/στ SPA212A τύπου I compact - 10/350μs 12,5kA 1P+N TT/TN-S 4 1 SPA212A 261,50 3P+N TT/TN-S 8 1 SPA412A 465,93 Τύπου Ι + II πόλοι τύπος γείωσης πλ/στ SPN800 τύπου Ι + ΙΙ με αποσπώμενα φυσίγγια - 10/350μs 75kA 3P TN-C 6 1 SPN ,88 100kA 4P TN-S 8 1 SPN ,68 4P TT 8 1 SPN ,40 SPN802R τύπου Ι + ΙΙ με αποσπώμενα φυσίγγια και βοηθητική επαφή απομακρυσμένης ένδειξης - 10/350μs 75kA 3P TN-C 6 1 SPN800R 780,52 100kA 4P TN-S 8 1 SPN801R 1.004,23 4P TT 8 1 SPN802R 1.083,76 Τύπου II πόλοι τύπος γείωσης πλ/στ SPN265R SPN440D SPN715D τύπου II με αποσπώμενα φυσίγγια, ενδιάμεση ένδειξη και βοηθητική επαφή - 8/20μs 65kA 1P IT/TN-C 1 1 SPN165R 79,54 1P+N TT/TN-S 2 1 SPN265R 120,46 3P+N TT/TN-S 4 1 SPN465R 204,87 40kA 1P IT/TN-C 1 1 SPN140R 60,63 1P+N TT/TN-S 2 1 SPN240R 116,82 3P+N TT/TN-S 4 1 SPN440R 165,79 15kA 1P IT/TN-C 1 1 SPN115R 54,22 1P+N TT/TN-S 2 1 SPN215R 96,03 3P+N TT/TN-S 4 1 SPN415R 118,16 τύπου II με αποσπώμενα φυσίγγια χωρίς ενδιάμεση ένδειξη - 8/20μs 40kA 1P IT/TN-C 1 1 SPN140D 50,53 1P, 400V IT/TN-C 1 1 SPN140C 52,72 1P+N TT/TN-S 2 1 SPN240D 91,13 3P+N TT/TN-S 4 1 SPN440D 148,64 15kA 1P IT/TN-C 1 1 SPN115D 43,31 1P+N TT/TN-S 2 1 SPN215D 81,80 3P+N TT/TN-S 4 1 SPN415D 107,08 τύπου II αυτοπροστατευόμενο με αποσπώμενο φυσίγγι - 8/20μs 15kA 1P+N ΤΤ 2 1 SPN715D 125,53 Τύπου II για φωτοβολταϊκές εγκαταστάσεις πλ/στ 25kA, 1000V DC για φωτοβολταϊκά 3 1 SPV ,39 SPV

24 Αντικεραυνικά Επί μέρους προστασίας πόλοι τύπος γείωσης πλ/στ γραμμής με αποσπώμενα φυσίγγια - 8/20μs 8kA 1P+N TT/IT/TN-S 2 1 SPN208S 55,23 3P+N TT/IT/TN-S 4 1 SPN408S 142,61 πλ/στ (mm) τηλεφωνικών γραμμών - 10/350μs 5kA για δίκτυο ISDN 27 1 SPN504 71,51 SPN504 SPK102 2,5/5kA για δίκτυο PSTN, ADSL 27 1 SPN505 62,95 2,5/5kA για δίκτυο PSTN, ADSL SPK102 65,50 Προστασία δικτύου - 10/350μs 2,5kA για Ethernet και VoIP 19 1 SPK ,50 2,5/9kA για MODBUS 12 1 SPK502 74,50 ομοαξονικού TV/Satellite - 10/350μs 2,5kA για ομοαξονικό καλώδιο TV/SAT (ράγας ή επίτοιχο) 27 1 SPK300 95,20 SPK200 SPK502 για αισθητήρια 4-20mA - 10/350μs 2,5/9kA για 1 αισθητήριο 4-20mA, DALI BUS 12 1 SPK402 71,50 2,5/10kA για 2 αισθητήρια 4-20mA 12 1 SPK404 68,80 SPK300 SPK402 Αποσπώμενα ανταλλακτικά φυσίγγια αντικεραυνικών για αντικεραυνικά: SPN040D φάσης 25kA SPN8xxx SPN ,90 65kA SPN165R / 265R / 465R 1 SPN065R 99,36 40kA SPN140R / 240R / 440R 1 SPN040R 49,08 SPN140C 1 SPN040C 43,03 SPN140D / 240D / 440D 1 SPN040D 40,34 15kA SPN115R / 215R / 415R 1 SPN015R 44,05 SPN115D / 215D / 415D / 715D 1 SPN015D 36,87 ουδετέρου 25kA SPN802x 1 SPN080N 207,90 65kA SPN165R / 265R / 465R 1 SPN065N 51, kA SPN240D / 440D / 215D / 415D / SPN240R / 440R / 215R / 415R 1 SPN040N 46,10 SPN040N για φωτοβολταϊκά φάσης ή ουδετέρου για SPV325 1 SPV025 84,04 γείωσης για SPV325 1 SPV025E 84,04 SPV025 - SPV025E 3.24

25 Ασφαλειοθήκες πλ/στ LS502 σειρά L38-32A-690V (φυσίγγι 10,3x38) 1P 1 12 LS501 3,08 1P με ενδεικτική λυχνία 1 12 LS531 5,97 1P+N 2 6 LS512 5,55 1P+N πλάτους L ,78 1P+N με ενδεικτική λυχνία 1 12 L ,55 2P 2 6 LS502 5,97 3P 3 4 LS503 9,00 3P+N 4 3 LS504 12,67 Ν (διακοπή ουδετέρου) 1 12 LS509 3,99 LS601 LS701 σειρά L51-50A-690V (φυσίγγι 14x51) 1P 1,5 1 LS601 11,73 1P+N 3 1 LS612 31,98 2P 3 1 LS602 29,92 3P 4,5 1 LS603 34,16 3P+N 6 1 LS604 56,92 σειρά L58-125A-690V (φυσίγγι 22x58) 1P 2 1 LS701 17,19 1P+N 4 1 LS712 40,75 2P 4 1 LS702 38,69 3P 6 1 LS703 49,78 3P+N 8 1 LS704 79,41 Ασφαλειοθήκες με ενσωματωμένο διακόπτη πλ/στ L95300 σειρά L900-20Α-690V (φυσίγγι 10,3x38) 1P 1 6 L ,91 1P+N 2 3 L ,86 3P 3 6 L ,37 3P+N 4 2 L ,23 2P 2 3 L ,01 Εξαρτήματα για ασφαλειοθήκες πλ/στ L14700 για σειρά L38 θήκη ανταλλακτικών φυσιγγίων πλάτους L ,65 εξάρτημα κλειδώματος - 1 MZ178 6,58 εξάρτημα σύνδεσης ασφαλειοθηκών - 12 LB026 0,37 MZ178 για σειρές L51-L58 μικροδιακόπτης με μεταγωγική επαφή 5A-250V για τον LS601 1 LS670 7,49 μικροδιακόπτης με μεταγωγική επαφή 5A-250V για τον LS603 1 LS671 7,91 μικροδιακόπτης με μεταγωγική επαφή 5A-250V για τον LS701 1 LS770 7,34 μικροδιακόπτης με μεταγωγική επαφή 5A-250V για τον LS703 1 LS771 7,75 ενδεικτική λυχνία σημάνσεως 230V για L51 και L58 1 LS672 5,01 LS670 LS

26 Φυσίγγια κυλινδρικά LF302M ονομαστικό ρεύμα συσκ. κωδικός κωδικός τιμή ( ) φυσίγγι 10,3x38 ταχείας τήξεως GL βραδείας τήξεως AM 0,5A 10 LF300G LF300M 0,94 1A 10 LF301G LF301M 0,94 2A 10 LF302G LF302M 0,94 4A 10 LF304G LF304M 0,94 6A 10 LF306G LF306M 0,94 8A 10 LF308G LF308M 0,94 10A 10 LF310G LF310M 0,94 12A 10 LF312G LF312M 0,94 16A 10 LF316G LF316M 0,94 20A 10 LF320G LF320M 0,94 25A 10 LF325G LF325M 0,94 32A 10 LF332G LF332M 0,94 Προστασία LF432M LF563G φυσίγγι 14x51 2A 10 LF402G LF402M 1,52 4A 10 LF404G LF404M 1,52 6A 10 LF406G LF406M 1,52 8A 10 LF408G LF408M 1,52 10A 10 LF410G LF410M 1,52 12A 10 LF412G LF412M 1,52 16A 10 LF416G LF416M 1,52 20A 10 LF420G LF420M 1,52 25A 10 LF425G LF425M 1,52 32A 10 LF432G LF432M 1,52 40A 10 LF440G LF440M 1,52 45A 10 LF445G LF445M 1,52 50A 10 LF450G LF450M 1,52 φυσίγγι 22x58 16A 10 LF516G LF516M 2,70 20A 10 LF520G LF520M 2,70 25A 10 LF525G LF525M 2,70 32A 10 LF532G LF532M 2,70 40A 10 LF540G LF540M 2,70 50A 10 LF550G LF550M 2,70 63A 10 LF563G LF563M 2,70 80A 10 LF580G LF580M 2,70 100A 10 LF590G LF590M 2,70 125A 10 LF599G LF599M 2,

27 Υλικά για φωτοβολταϊκές εγκαταστάσεις Διακόπτης φορτίου πλ/στ τετραπολικός (4P) 32A 1000V DC 3,5 1 SB432PV 124,84 SB432PV Τύπου B για διαρροές που περιέχουν παλμικό συνεχές και συνεχές ρεύμα (για φωτοβολταϊκές εγκαταστάσεις, σταθμούς φόρτισης ηλεκτροκίνητων οχημάτων) CDB440D ευαισθ. Ιον πλ/στ 30mA 40A 4 1 CDB440D 772,09 63A 4 1 CDB463D 954,39 300mA 40A 4 1 CFB440D 671,45 63A 4 1 CFB463D 855,54 Ασφαλειοθήκες πλ/στ 1P 1000V DC L L501PV 3,61 2P 1000V DC L L502PV 7,43 Φυσίγγια L501PV L502PV LF301PV - LF332PV PV 10x38mm 1000V DC 1A 10 LF301PV 9,04 2A 10 LF302PV 9,04 3A 10 LF303PV 9,04 4A 10 LF304PV 9,04 5A 10 LF305PV 9,04 6A 10 LF306PV 9,04 8A 10 LF308PV 9,04 10A 10 LF310PV 9,04 12A 10 LF312PV 9,04 15A 10 LF315PV 9,04 16A 10 LF316PV 9,04 20A 10 LF320PV 9,04 PV 10x38mm 600V DC 25A 10 LF325PV 9,04 32A 10 LF332PV 9,04 Αντικεραυνικά φωτοβολταϊκών πλ/στ τύπου ΙΙ για φωτοβολταϊκά 25kA 1000V DC 1 1 SPV ,39 SPV325 αποσπώμενα ανταλλακτικά φυσίγγια για SPV325 για φάση, ουδέτερο 1 1 SPV025 84,04 για γείωση 1 1 SPV025E 84,

28 Υλικά για φωτοβολταϊκές εγκαταστάσεις Μπλοκ διανομής μονοπολικά KJ02A πλ/στ 125A 1½ 4 KJ02D 21,49 160A 2 4 KJ02C 32,67 250Α 2½ 4 KJ02A 46,32 400Α 2½ 4 KJ02B 51,15 Vector πίνακες στεγανοί ΙΡ65 / IK08, με προστασία UV σειρές στοιχεία διαστάσεις Π x Υ x Β (mm) εξωτερικοί με διάφανη πόρτα x 175 x 93 1 VE103PN 17, x 190 x VE106PN 21, x 210 x VE110PN 26,77 Προστασία VE218PN x 302 x VE112PN 41, x 427 x VE212PN 58, x 552 x VE312PN 77, x 677 x VE412PN 97, x 302 x VE118PN 55, x 452 x VE218PN 83, x 602 x VE318PN 116,81 - Για τη διατήρηση της στεγανότητας ΙΡ65 απαιτείται η χρήση στυπιοθλιπτών. - Δεν διατίθονται με μπάρες σύνδεσης. Στυπιοθλίπτες VZ020D VZ013V VZ032D VZ759 στυπιοθλίπτες IP65 M16 20 VZ016M 1,36 M20 20 VZ020M 1,43 M25 20 VZ025M 1,60 M32 20 VZ032M 2,09 M40 10 VZ040M 4,28 στυπιοθλίπτες IP66 με σύστημα εξαερισμού M20 1 VZ020D 16,55 M25 1 VZ025D 22,50 M32 1 VZ032D 31,73 τάπες σφράγισης IP66 Μ20 / M25 1 VZ013V 0,42 Μ25 / M32 1 VZ021V 0,54 τάπα εξαερισμού και αποστράγγισης Μ20 1 VZ759 4,50 VZ040 Εξαρτήματα στήριξης πλάτη μεταλλική στήριξης σε κολώνα για VE106PN 1 VZ040 22,94 πλάτη μεταλλική στήριξης σε κολώνα για VE110PN 1 VZ041 38,05 Κλέμα ράγας 10mm 2 57A, 1000V 1 KXN10LH 1,65 πλάκα τερματισμού για τον KXN10LH 1 KW10LH 0,

29 Εντολή και σηματοδότηση

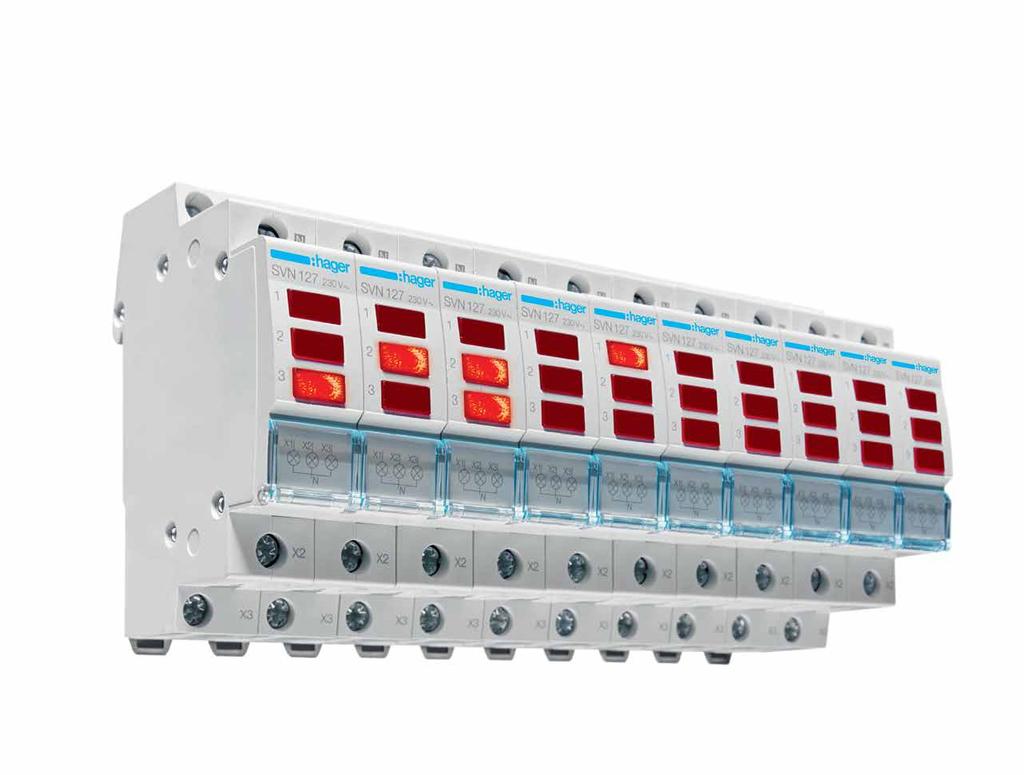

30 Ραγοδιακόπτες Ραγοδιακόπτες με ένδειξη LED 4.03 Μπουτόν ράγας Ενδεικτικά ράγας LED 4.04 Μεταγωγικοί διακόπτες Μεταγωγικοί διακόπτες περιστροφικοί 400V 4.05 Μετασχηματιστές - κουδούνια - βομβητές Πρίζες σούκο ράγας Φωτιστικό ασφαλείας ράγας 4.06 Εντολή και σηματοδότηση Hλεκτρονόμοι (ρελέ ισχύος) 4.09 Hλεκτρονόμοι (ρελέ ισχύος) με χειροκίνητο έλεγχο 4.11 Hλεκτρονόμοι ημέρας/νύχτας 4.12 Ρελέ τηλεχειριζόμενα (καστάνιας) 4.13 Ρελέ αυτοματισμών ΠΧΤ (πολύ χαμηλής τάσης) 4.14 Ρελέ προτεραιότητας (διαχωριστές φορτίου)

31 Ραγοδιακόπτες SBN163 πόλοι Iον Uoν πλ/στ 1P 25A 250V 1 12 SBN125 4,15 32A 250V 1 1 SBN132 4,63 40A 250V 1 12 SBN140 5,40 63A 250V 1 1 SBN163 6,37 80A 400V 1 1 SBN180 8,08 100A 400V 1 1 SBN190 9,05 125A 400V 1 1 SBN199 9,13 SBN232 SBN263 2P 25A 400V 1 12 SBN225 6,17 32A 400V 1 1 SBN232 6,27 40A 400V 2 6 SBN240 9,58 63A 400V 2 1 SBN263 13,14 80A 400V 2 1 SBN280 17,10 100A 400V 2 1 SBN290 18,59 125A 400V 2 1 SBN299 20,55 SBN399 3P 25A 400V 2 1 SBN325 10,68 32A 400V 2 1 SBN332 11,68 40A 400V 3 4 SBN340 15,45 63A 400V 3 1 SBN363 21,76 80A 400V 3 1 SBN380 23,87 100A 400V 3 1 SBN390 27,37 125A 400V 3 1 SBN399 31,69 SBN440 4P 25A 400V 2 1 SBN425 12,42 32A 400V 2 1 SBN432 14,11 40A 400V 4 1 SBN440 26,09 63A 400V 4 1 SBN463 29,71 80A 400V 4 1 SBN480 33,60 100A 400V 4 1 SBN490 38,23 125A 400V 4 1 SBN499 43,48 Ραγοδιακόπτες με ένδειξη LED πόλοι Iον Uoν πλ/στ 1P 25A 250V 1 1 SBT125 7,18 32A 250V 1 1 SBT132 7,53 2P 25A 250V 1 1 SBT225 8,46 32A 250V 1 1 SBT232 8,87 SBT125 SBT

32 Μπουτόν ράγας επαφές πλ/στ απλής πιέσεως 250V/16A 1NO 1 1 SVN311 7,67 2NO 1 1 SVN331 9,28 1NC 1 1 SVN321 7,67 2NC 1 1 SVN341 9,28 1NO+1NC (1 μπουτόν) 1 1 SVN351 9,57 SVN311 SVN411 1NO+1NC (2 μπουτόν) start-stop 1 1 SVN391 11,22 1NO+1NO (2 μπουτόν) 1 1 SVN371 11,22 απλής πιέσεως με ένδειξη LED 250V/16A 1NO με ένδειξη πράσινη 1 1 SVN411 9,55 2NO με ένδειξη κόκκινη 1 1 SVN432 14,57 1NC με ένδειξη κόκκινη 1 1 SVN422 9,55 2NC με ένδειξη πράσινη 1 1 SVN441 14,57 SVN391 SVN422 1NO+1NC με ένδειξη κόκκινη 1 1 SVN452 17,28 διπλής πιέσεως με μανδάλωση 250V/16A 1NO 1 1 SVN312 8,45 Εντολή και σηματοδότηση 1NC 1 1 SVN322 8,45 2NO 1 1 SVN332 10,70 2NC 1 1 SVN342 10,68 1NO+1NC 1 1 SVN352 11,11 SVN312 SVN413 διπλής πιέσεως με μανδάλωση με ένδειξη LED 250V/16A 1NO με ένδειξη πράσινη 1 1 SVN413 13,47 2NO με ένδειξη πράσινη 1 1 SVN433 16,79 Ενδεικτικά ράγας LED SVN122 SVN127 πλ/στ 230V~ πράσινο 1 12 SVN121 4,34 κόκκινο 1 12 SVN122 3,89 πορτοκαλί 1 12 SVN123 4,34 μπλε 1 12 SVN124 4,34 λευκό 1 12 SVN125 4,34 πράσινο / κόκκινο (διπλό) 1 12 SVN126 8,94 κόκκινο (τριπλό) 1 12 SVN127 12,99 λευκό (διπλό) 1 12 SVN128 8,45 κόκκινο / πράσινο / πορτοκαλί (τριπλό) 1 12 SVN129 13,11 πράσινο (τριπλό) 1 12 SVN221 13,52 SVN122 - SVN123 - SVN125 SVN124 - SVN / 48V AC/DC πράσινο 1 1 SVN131 7,50 κόκκινο 1 1 SVN132 7,

33 Μεταγωγικοί διακόπτες πόλοι Iον Uoν πλ/στ SFT232 μεταγωγικοί 3 θέσεων (Ι - Ο - ΙΙ) 1P 25A 250V 1 12 SFT125 7,70 32A 250V 1 12 SFT132 8,35 40A 250V 1 12 SFT140 9,22 2P 25A 250V 2 6 SFT225 13,59 32A 250V 2 6 SFT232 14,00 40A 250V 2 6 SFT240 14,77 63A 250V 4 1 SF263 48,84 3P 40A 250V 3 4 SFT340 24,54 4P 40A 250V 4 3 SFT440 35,15 63A 250V 8 1 SF ,97 SF263 μεταγωγικοί 2 θέσεων (Ι -ΙΙ) 1P 25A 250V 1 6/12 SFH125 8,95 32A 250V 1 6/12 SFH132 10,22 2P 25A 250V 2 6 SFH225 13,20 32A 250V 2 6 SFH232 14,41 SFH125 πόλοι Iον επαφές Uoν πλ/στ μεταγωγικοί αντιστροφής 2P 25A 1NO+1NC 250V 2 6/12 SFM125 9,04 Uoν πλ/στ SFM125 βοηθητική επαφή 6A, 1NO+1NC 230V 1/2 1 ESC080 21,86 Μεταγωγικοί διακόπτες περιστροφικοί 400V πλ/στ μονοπολικός (I-0-II) 20A χωρίς επαναφορά 3 1 SK600 55,81 διπολικός (I-0-II) 20A με επαναφορά στη θέση SK601 46,83 μεταγωγέας 1 εισόδου 20A 4 θέσεων με θέση SK604 46,84 διπολικός 2 θέσεων (0-I) 10A με κλειδί (on/off) 3 1 SK ,49 ανταλλακτικό κλειδί για διακόπτη SK606-2 SK001 7,75 SK600 SK

34 Μετασχηματιστές - κουδούνια - βομβητές ισχύς πλ/στ μετασχηματιστές κουδουνιών και βομβητών είσοδος 230V~ έξοδος 8-12V~ 4VA 2 1 ST301 17,76 8VA 2 1 ST303 21,63 16VA 3 1 ST305 30,76 ST301 μετασχηματιστές τάσης ασφαλείας (για ηλεκτρονόμους, τηλεχ. διακόπτες, ρελέ εντολής 12, 24V) είσοδος 230V~ έξοδος 12-24V~ 16VA 4 1 ST313 26,07 25VA 4 1 ST312 35,41 40VA 4 1 ST314 44,45 63VA 6 1 ST315 48,61 ST313 Εντολή και σηματοδότηση κουδούνια 8-12V~ 5VA 1 1 SU212 10, V~ 6,5VA 1 1 SU213 12,01 SU212 SU214 βομβητές 8-12V~ 4VA 1 1 SU214 9, V~ 6,5VA 1 1 SU215 10,54 Πρίζες σούκο ράγας πλ/στ 250V/16A ταχείας σύνδεσης 2½ 4 SN010 6,05 250V/16A με ενδεικτική λυχνία 2½ 4 SN110 9,08 SN110 Φωτιστικό ασφαλείας ράγας αποσπώμενο, με αυτονομία 90min. Περιλαμβάνει ενδεικτικό φόρτισης και διακόπτη on/off πλ/στ 3 1 EE960 91,20 EΕ

35 Ηλεκτρονόμοι 16-63Α Για τον έλεγχο και τη διαχείριση της εγκατάστασης Η σειρά των ηλεκτρονόμων της Hager σας επιτρέπει να δίνετε εντολές σε ένα κύκλωμα ισχύος μέχρι και 63Α. Στη σειρά περιλαμβάνονται ηλεκτρονόμοι με χειροκίνητο έλεγχο καθώς και ηλεκτρονόμοι αθόρυβοι για εγκαταστάσεις σε σπίτια ή δωμάτια ξενοδοχείου και για όλα τα μέρη όπου η αθόρυβη λειτουργία είναι αναγκαία. Πλεονεκτήματα Χαρακτηριστικά Οικολογικά προϊόντα με υψηλή ενεργειακή απόδοση, σχεδιασμένα για εγκαταστάσεις φωτισμού, θέρμανσης και εξαερισμού Πλήρης γκάμα προϊόντων, για την κάλυψη κάθε ανάγκης Ηλεκτρονόμοι, αθόρυβοι ηλεκτρονόμοι, με χειροκίνητο έλεγχο και ημέρας/νύχτας Αθόρυβη λειτουργία Βοηθητικές επαφές για όλη την γκάμα Μειωμένη κατανάλωση και μειωμένη απαγωγή θερμότητας Από 16Α έως 63Α Τάσεις πηνίου - 8/12, 12, 24 και 230V AC - 12V AC/DC και 24V AC/DC (αθόρυβοι) Ενδεικτικό κατάστασης στο μπροστινό μέρος κάθε ηλεκτρονόμου Πολλαπλοί συνδυασμοί λειτουργίας των επαφών, από 1 ανοικτή επαφή έως και 3 ανοικτές + 1 κλειστή

36 Περισσότερα πλεονεκτήματα 1 4 Πλήκτρο ελέγχου 3 θέσεων Ηλεκτρονόμοι εξοπλισμένοι με χειροκίνητο πλήκτρο ελέγχου - αυτόματης λειτουργίας - μόνιμης λειτουργίας - εκτός λειτουργίας Εκδόσεις αθόρυβης λειτουργίας Η νέα τεχνολογία αθόρυβης λειτουργίας εξασφαλίζει μία σιωπηλή λειτουργία καθ όλη την διάρκεια ζωής τους. 2 Ηλεκτρονόμοι χωρίς πλήκτρο ελέγχου Ιδανικοί για εγκαταστάσεις, θέρμανσης, φωτισμού, εξαερισμού, κ.λπ. Διαφορετικές τάσεις ελέγχου και πολλαπλοί συνδυασμοί λειτουργίας των επαφών. 5 A B C D E Xαμηλότερη κατανάλωση ενέργειας Καινοτόμος τεχνολογία που επιτρέπει τη μείωση της κατανάλωσης ενέργειας μέχρι και 23%. 3 Ηλεκτρονόμοι ημέρας - νύχτας Βελτιωμένη ενεργειακή απόδοση της εγκατάστασης.

37 Hλεκτρονόμοι (ρελέ ισχύος) 230V Imax επαφές πλ/στ ESC225S 230V AC αθόρυβοι 25A 1NO 1 6 ESC125S 19,75 2NΟ 1 6/12 ESC225S 20,75 3NΟ 2 1 ESC325S 26,96 4NΟ 2 1 ESC425S 29,87 4NC 2 1 ESC426S 39,94 2NΟ+2NC 2 1 ESC427S 40,89 3NΟ+1NC 2 1 ESC428S 40,01 40A 2NO 3 1 ESC240S 46,11 3NO 3 1 ESC340S 54,33 4NO 3 1 ESC440S 60,94 63A 2NO 3 1 ESC263S 78,01 3NO 3 1 ESC363S 67,53 4NO 3 1 ESC463S 93,95 ESC225 ESC V AC 25A 1NO 1 1 ESC125 17,20 1NC 1 1 ESC126 21,33 2NO 1 6/12 ESC225 18,07 2NC 1 1 ESC226 18,39 1NO+1NC 1 1 ESC227 19,21 3NO 2 3/6 ESC325 25,83 4NO 2 3/6 ESC425 28,14 4NC 2 1 ESC426 36,62 2NO+2NC 2 1 ESC427 37,72 3NO+1NC 2 1 ESC428 37,72 40A 2NO 3 1 ESC240 43,77 2NC 3 1 ESC241 50,38 3NO 3 1 ESC340 51,87 4NO 3 1 ESC440 57,79 4NC 3 1 ESC441 80,71 2NO+2ΝC 3 1 ESC442 83,19 3NO+1NC 3 1 ESC443 82,27 63A 2NO 3 1 ESC263 59,19 3NO 3 1 ESC363 64,37 4NO 3 1 ESC463 86,44 4NC 3 1 ESC ,16 2NO+2ΝC 3 1 ESC ,16 3NO+1NC 3 1 ESC466 93,03 ESC

38 Hλεκτρονόμοι (ρελέ ισχύος) 12 / 24V Imax επαφές πλ/στ 24V AC αθόρυβοι 25A 1NO 1 1 ESD125S 21,85 2NO 1 1 ESD225S 23,83 4NO 2 1 ESD425S 33,44 ESD225S 24V AC / 24V DC αθόρυβοι 40A 2NO 3 1 ESD240S 37,92 4NO 3 1 ESD440S 75,65 63A 2NO 3 1 ESD263S 72,18 4NO 3 1 ESD463S 114,62 ESD225 24V DC αθόρυβοι 25A 4NO 2 1 ESD425SDC 29,85 24V AC 25A 1NO 1 1 ESD125 19,22 2NΟ 1 1 ESD225 22,43 2NC 1 1 ESD226 23,51 1NO+1NC 1 1 ESD227 23,10 4NO 2 1 ESD425 31,45 4NC 2 1 ESD426 40,32 2NΟ+2NC 2 1 ESD427 41,53 3NΟ+1NC 2 1 ESD428 40,69 40A 2NO 3 1 ESD240 34,00 4NO 3 1 ESD440 71,69 63A 2NO 3 1 ESD263 66,51 2NC 3 1 ESD264 78,65 4NO 3 1 ESD ,28 4ΝC 3 1 ESD ,86 Εντολή και σηματοδότηση ESL225SDC ESL463 12V DC αθόρυβοι 25A 2NO 1 1 ESL225SDC 24,02 4NO 2 1 ESL425SDC 35,15 4NC 2 1 ESL426SDC 37,65 2NO+2NC 2 1 ESL427SDC 46,05 3NO+1NC 2 1 ESL428SDC 48,18 12V AC 25A 1NO 1 1 ESL125 19,22 2NO 1 1 ESL225 22,43 2NC 1 1 ESL226 23,51 1NO+1NC 1 1 ESL227 23,10 4NO 2 1 ESL425 31,45 4NC 2 1 ESL426 40,32 2NO+2NC 2 1 ESL427 41,53 3NO+1NC 2 1 ESL428 43,95 40A 2NΟ 3 1 ESL240 34,00 4NO 3 1 ESL440 71,69 63A 2NΟ 3 1 ESL263 66,51 4NΟ 3 1 ESL ,

39 Hλεκτρονόμοι (ρελέ ισχύος) με χειροκίνητο έλεγχο Imax επαφές πλ/στ 230V AC αθόρυβοι 25A 1NO 1 1 ERC125S 17,87 2NO 1 1 ERC225S 27,80 3NΟ 2 1 ERC325S 37,08 4NO 2 1 ERC425S 36,88 40A 2NΟ 3 1 ERC240S 44,02 ERC225S ERC V AC 16A 2NO 1 1 ERC216 24,66 2NC 1 1 ERC217 25,96 1NO+1NC 1 1 ERC218 18,43 3NO 2 1 ERC316 39,00 4NO 2 1 ERC416 36,76 2NO+2NC 2 1 ERC418 33,55 25A 1NO 1 1 ERC125 22,56 2NO 1 1 ERC225 24,90 2NC 1 1 ERC226 29,52 3NO 2 1 ERC325 36,88 4NO 2 1 ERC425 33,00 4NC 2 1 ERC426 41,74 2NO+2NC 2 1 ERC427 47,98 3NO+1NC 3 1 ERC428 55,20 40A 2NO 3 1 ERC240 40,20 63A 2NO 3 1 ERC263 69,56 24V AC αθόρυβοι 25A 2NO 1 1 ERD225S 23,59 24V DC αθόρυβοι 25A 2NO 1 1 ERD225SDC 39,50 ERD225S 24V AC 16A 2NO 1 1 ERD216 27,20 1NO+1NC 1 1 ERD218 27,96 2NO+2NC 2 1 ERD418 40,72 25A 2NO 1 1 ERD225 27,50 4NO 2 1 ERD425 34,20 40A 2NO 2 1 ERD240 47,52 63A 2NO 2 1 ERD263 57,98 ΕRD263 12V AC 16A 2NO 1 1 ERL216 27,20 1NO+1NC 1 1 ERL218 27,96 2NO+2NC 2 1 ERL418 40,72 25A 2NO 1 1 ERL225 27,50 4NO 2 1 ERL425 33,53 40A 2NO 2 1 ERL240 47,52 63A 2NO 2 1 ERL263 56,84 ΕRL

40 Hλεκτρονόμοι ημέρας/νύχτας Για αυτοματισμούς νυχτερινού τιμολογίου Imax επαφές πλ/στ 230V AC αθόρυβοι 25A 2ΝΟ 1 1 ETC225S 33,58 3NΟ 2 1 ETC325S 40,02 4NΟ 2 1 ETC425S 46,25 ETC225 ETC V AC 25A 2NO 1 1 ETC225 29,76 2NC 1 1 ETC226 31,07 1NΟ+1NC 1 1 ETC227 30,06 3NΟ 2 1 ETC325 37,71 4NΟ 2 1 ETC425 54,88 40A 3NΟ 3 1 ETC340 48,22 4NΟ 2 1 ETC440 72,20 63A 3NΟ 3 1 ETC363 76,18 4NΟ 3 1 ETC463 84,41 Εντολή και σηματοδότηση Εξαρτήματα ηλεκτρονόμων πλ/στ βοηθητική επαφή 230V/6A (1NO + 1NC) ½ 1 ESC080* 21,86 διαχωριστικό απαγωγής θερμότητας ½ 12 LZ060 1,31 κάλυμμα ακροδεκτών 1 στοιχείου 1 1 ESC001 0,93 κάλυμμα ακροδεκτών 2 στοιχείων 2 1 ESC002 1,09 κάλυμμα ακροδεκτών 3 στοιχείων 3 1 ESC003 1,30 LZ060 ESC080 * μη συμβατό με αθόρυβους ηλεκτρονόμους

41 Ρελέ τηλεχειριζόμενα (καστάνιας) Ρελέ καστάνιας 16A EPN510 EPN540 AC DC επαφές πλ/στ 230V 110V 1NO 1 12 EPN510 20,58 1NO+1NC 1 1 EPN515 22,57 2NO 1 1 EPN520 23,72 2NO+2NC 2 1 EPN525 45,74 4NO 2 1 EPN540 47,00 3NO+1NC 2 1 EPN546 49,96 48V 24V 1NO 1 1 EPN501 22,27 1NO+1NC 1 1 EPN503 31,40 2NO 1 1 EPN526 24,15 4NO 2 1 EPN548 47,82 24V 12V 1NO 1 1 EPN513 23,49 1NO+1NC 1 1 EPN518 27,77 2NO 1 1 EPN524 24,54 2NO+2NC 2 1 EPN528 54,33 4NO 2 1 EPN541 48,67 12V - 1NO 1 1 EPN511 23,49 1NO+1NC 1 1 EPN519 36,23 2NO 1 1 EPN521 25,18 8V - 1NO 1 1 EPN512 25,36 2NO 1 1 EPN522 25,58 με διαδοχική ενεργοποίηση 230V - 1NO+1NO 1 1 EP580 24,97 12V - 1NO+1NO 1 1 EP581 27,82 8V - 1NO+1NO 1 1 EP582 27,54 EPN511 Ρελέ καστάνιας 16A αθόρυβα επαφές πλ/στ ταχείας σύνδεσης 230V 1NO 1 1 EPS410B 44,23 230V με λειτουργία χρονορύθμισης 5min - 1h 1NO 1 1 EPS450B 51,51 EPS410B 4.13

42 Ρελέ τηλεχειριζόμενα (καστάνιας) Eξαρτήματα για ρελέ καστάνιας βοηθητική επαφή κεντρικής εντολής μιας ομάδας 1A, 110V-230V/50Hz πλ/στ ½ 1 EPN050 17,79 βοηθητική επαφή σηματοδότησης 2A-250V 1NO+1NC ½ 1 EPN051 14,78 βοηθ. επ. κεντρ. εντολής πολλών ομάδων 1A, ½ 1 EPN052 18,92 110V-230V/50Hz βοηθητική επαφή διατήρησης της εντολής 2A, 24V-230V/50Hz ½ 1 EPN053 17,60 EPN051 EPN053 Ρελέ αυτοματισμών ΠΧΤ (πολύ χαμηλής τάσης) EN145 Για αυτοματισμούς μεταξύ κύριων (ΧΤ) και βοηθητικών (ΠΧΤ) κυκλωμάτων (πυρανίχνευσης, συναγερμού κλπ.) με γαλβανική μόνωση 4kV ρελέ ΠΧΤ/ΧΤ είσοδος: 12-24V AC/DC έξοδος: 1 μεταγωγική επαφή - max: 5Α-250V AC - min: 10mA-12V AC/DC ένδειξη LED ρελέ ΧΤ/ΠΧΤ τάση εντολής: 230V AC 50Hz έξοδος: 1 μεταγωγική επαφή - max: 5Α-250V AC - min: 10mA-12V AC/DC πλ/στ συσκ. κωδικός τιμή 1 1 EN145 56, EN146 60,24 Εντολή και σηματοδότηση Ρελέ προτεραιότητας (διαχωριστές φορτίου) Ρελέ προτεραιότητας ED183 ED193 ρελέ προτεραιότητας - σταθερά όρια 6,7-39A - ενεργοποίηση επαφής 3,1-5,7Α - 1 έξοδος: 1NO 1A, 250V AC - απαραίτητη σύνδεση με ηλεκτρονόμο - κατάλληλο για ηλεκτρική θέρμανση και θερμοσίφωνες ρελέ προτεραιότητας, - ρυθμιζόμενα όρια 15-90Α, - 1 έξοδος: 1 μεταγωγική επαφή 15A, 250V AC - για μονοφασική ή τριφασική κατανάλωση (1 συσκευή ανά φάση) - συνδυάζεται με ηλεκτρονόμο με NC επαφή ρελέ προτεραιότητας - ρυθμιζόμενα όρια 15-90Α - 2 έξοδοι: 1 μεταγωγική επαφή 10A και 1NC 0,1A, 250V AC - για μονοφασική ή τριφασική κατανάλωση (1 συσκευή ανά φάση), - συνδυάζεται με ηλεκτρονόμο με NC επαφή ρελέ διαδοχικής προτεραιότητας - ρυθμιζόμενα όρια 15-90Α - 3 εξόδων με διαδοχική προτεραιότητα: 1 μεταγωγική επαφή 10A και 2NC 0,1A, 250V AC - για μονοφασική ή τριφασική κατανάλωση (1 συσκευή ανά φάση) - συνδυάζεται με ηλεκτρονόμο με NC επαφή πλ/στ 1 1 ED183 43, ED , ED , ED ,

43 Πρωτεύοντα υλικά

44 Διακόπτες φορτίου ράγας Α 5.05 Διακόπτες φορτίου ράγας Α 5.06 Γενικοί διακόπτες φορτίου Α 5.07 Μεταγωγικοί διακόπτες φορτίου ράγας Α Μεταγωγικοί διακόπτες φορτίου Α Μεταγωγικοί διακόπτες φορτίου ράγας Α με ηλεκτρική κίνηση και ελεγκτή αυτόματης μεταγωγής Μεταγωγικοί διακόπτες φορτίου Α με ηλεκτρική κίνηση Μεταγωγικοί διακόπτες φορτίου Α με ηλεκτρική κίνηση και ελεγκτή αυτόματης μεταγωγής Εξαρτήματα αυτόματης μεταγωγής για μεταγωγικούς διακόπτες Α Διακόπτες φορτίου με μαχαιρωτές ασφάλειες Α Πρωτεύοντα υλικά Ασφαλειοαποζεύκτες φορτίου 5.16 Ρελέ διαφυγής με εξωτερικό τοροειδή πυρήνα 5.17 Αυτόματοι διακόπτες ισχύος ράγας Α σειρά x Αυτόματοι διακόπτες ισχύος ράγας Α σειρά x Αυτόματοι διακόπτες ισχύος σειρά h250 και h Αυτόματοι διακόπτες ισχύος σειρά h1000 και h

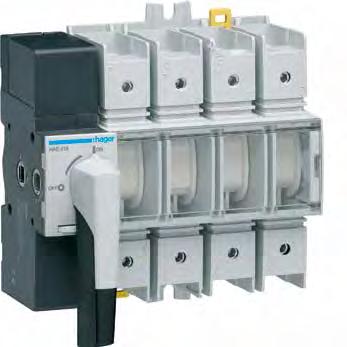

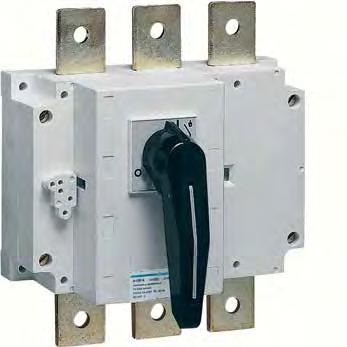

45 Διακόπτες φορτίου από 20 έως 1600A Εύκολη εγκατάσταση και ασφάλεια Οι διακόπτες φορτίου από 20 έως 125A, 100 έως 160A και 125 έως 1600A είναι εύκολοι στην απευθείας ή σε ράγα τοποθέτηση. Πλεονεκτήματα Χαρακτηριστικά Εύκολοι στην εγκατάσταση Γρήγορη εύκολη και ασφαλή προσαρμογή εξαρτημάτων Μεγάλο εύρος της ικανότητας διακοπής Δυνατότητα κλειδώματος στη θέση 0 Γενικοί διακόπτες ή διακόπτες ράγας Σύμφωνα με IEC Ορατή διακοπή Ικανότητα διακοπής: A, A και A

46 Περισσότερα πλεονεκτήματα 1 4 Τοποθέτηση σε ράγα Οι διακόπτες φορτίου έως 200A μπορούν να τοποθετηθούν σε ράγα. Ευέλικτος χειρισμός Όλοι οι διακόπτες μπορούν να εξοπλιστούν με εσωτερικά ή εξωτερικά χειριστήρια. 2 Μονωμένα τερματικά IP2, αποτρέπουν την επαφή με τους αγωγούς. 5 Ευκολία στη τοποθέτηση Γενικοί διακόπτες φορτίου A 3 Χειριστήρια που κλειδώνουν Τα χειριστήρια μπορούν, για ασφάλεια, να κλειδωθούν στη θέση 0. 6 Εξαρτήματα Βοηθητικές επαφές και τερματικά καλύμματα για όλους τους διακόπτες.

47 Διακόπτες φορτίου ράγας Α Διακόπτες φορτίου ράγας Α διατ. καλ. πλ/στ HAB306 HAB406 τριπολικοί 20A 16mm 2 2,5 1 HAB302 16,54 32A 16mm 2 2,5 1 HAB303 21,07 40A 16mm 2 2,5 1 HAB304 24,83 63A 16mm 2 2,5 1 HAB306 26,68 35mm 2 2,5 1 HAC306 29,60 80A 35mm HAC308 37,32 100A 35mm HAC310 44,12 70mm HAD310 56,45 125A 70mm 2 4,5 1 HAD312 64,48 τετραπολικοί 20A 16mm 2 3,5 1 HAB402 20,96 32A 16mm 2 3,5 1 HAB403 25,93 40A 16mm 2 3,5 1 HAB404 30,89 63A 16mm HAB406 34,74 35mm HAC406 40,65 80A 35mm HAC408 46,24 100A 35mm HAC410 54,58 70mm HAD410 67,80 125A 70mm HAD412 82,52 Αποσπώμενα χειριστήρια IP55, κλείδωμα στη θέση 0 για HAB, HAC και HAD Α 1 HZC010 8,30 για HAB, HAC και HAD Α 1 HZC011 12,82 Προεκτατικοί άξονες HZC113 μήκος (mm) για HAB, HAC και HAD HZC111 5,05 για HAB, HAC και HAD HZC112 6,84 για HAB, HAC και HAD HZC113 10,93 Προστατευτικά καλύμματα ακροδεκτών σύνδεσης (άνω και κατω) πόλοι τριπολικά για HAB, HAC και HAD 20-63A (σετ 2τμχ) 3P 1 σετ HZC211 7,56 για HAB, HAC και HAD A (σετ 2τμχ) 3P 1 σετ HZC213 9,99 για HAB, HAC και HAD A (σετ 2τμχ) 3P 1 σετ HZC215 11,35 HZC212 τετραπολικά για HAB, HAC και HAD 20-63A (σετ 2τμχ) 4P 1 σετ HZC212 11,77 για HAB, HAC και HAD A (σετ 2τμχ) 4P 1 σετ HZC214 14,82 για HAB, HAC και HAD A (σετ 2τμχ) 4P 1 σετ HZC216 16,50 Βοηθητικές επαφές για διακόπτες HAB, HAC και HAD 1NO+1NC 1 HZC311 18,82 2NO 1 HZC312 18,

48 Διακόπτες φορτίου ράγας Α με ορατές επαφές Διακόπτες φορτίου ράγας Α διατ. καλωδ. πλ/στ τριπολικοί 100A 70mm 2 6,5 1 HAE310 57,50 125A 70mm 2 6,5 1 HAE312 68,45 160A 70mm 2 6,5 1 HAE316 84,49 ΗΑΕ316 τετραπολικοί 100A 70mm HAE410 71,64 125A 70mm HAE412 79,50 160A 70mm HAE ,90 Αποσπώμενα χειριστήρια IP55, κλείδωμα στη θέση 0 για HAE100 έως 160A 1 HZC014 14,29 για HA308, ΗΑ408, HA964N και HA966N 200 έως 400Α 1 HZC001 17,50 HZC014 Προεκτατικοί άξονες Πρωτεύοντα υλικά HZC114 μήκος (mm) για HAE HZC114 5,76 για HAE HZC115 7,99 για HAE HZC116 13,03 Προστατευτικά καλύμματα ακροδεκτών σύνδεσης (άνω και κατω) πόλοι τριπολικά για HAΕ A (σετ 2τμχ) 3P 1 σετ HZC217 12,61 τετραπολικά για HAE A (σετ 2τμχ) 4P 1 σετ HZC218 18,76 HZC218 Βοηθητικές επαφές για διακόπτες HAE 1NO+1NC 1 HZC311 18,82 2NC 1 HZC312 18,82 HZC

49 Γενικοί διακόπτες φορτίου Α Διακόπτες φορτίου με περιστροφικό χειριστήριο HA454 HA460 τριπολικοί 125A 1 HA351 67,80 160A 1 HA352 81,52 250A 1 HA ,95 400A 1 HA ,67 630A 1 HA ,74 800A 1 HA , A 1 HA , A 1 HA ,40 τετραπολικοί 125A 1 HA451 81,08 160A 1 HA452 95,72 250A 1 HA ,96 400A 1 HA ,41 630A 1 HA ,98 800A 1 HA , A 1 HA , A 1 HA ,94 Αποσπώμενα χειριστήρια για HA A 1 HZC002 25,82 διπλό χειριστήριο για HA A 1 HZA ,47 HZC002 Προεκτατικοί άξονες HZC101 για HA A, μήκος 200mm 1 HZC101 10,64 για HA A, μήκος 320mm 1 HZC102 12,32 για HA A, μήκος 200mm 1 HZC105 19,01 για HA A, μήκος 320mm 1 HZC106 26,29 Βοηθητική επαφή για διακόπτες ΗΑ 1NO+1NC 1 HZ023 27,41 HZ

50 Γενικοί διακόπτες φορτίου Α Τερματικές συνδέσεις διατ. καλ. πόλοι τριπολικές για HA A 16-95mm² 3P 1 HZ073 26,26 για HA 250A mm 2 3P 1 HZ074 42,95 για HA 400A mm 2 3P 1 HZ075 76,37 για HA 630A mm 2 3P 1 HZ076 84,15 HZ074 τετραπολικές για HA A 16-95mm 2 4P 1 HZ083 40,30 για HA 250A mm 2 4P 1 HZ084 58,67 για HA 400A mm 2 4P 1 HZ085 92,62 για HA 630A mm 2 4P 1 HZ ,23 Προστατευτικά καλύμματα πόλων (άνω ή κάτω) πόλοι HZ033 τριπολικά για HA351, ΗΑ352 3P 1 HZ033 9,87 για HA353, HA354, ΗΑ357 3P 1 HZ034 11,11 για HA358 3P 1 HZ035 15,45 για HA360 3P 1 HZ036 24,72 για HA362, HA364 3P 1 HZ037 27,17 Πρωτεύοντα υλικά HZ043 τετραπολικά για HA451, HA452 4P 1 HZ043 10,64 για HA454, HA457 4P 1 HZ044 12,24 για HA458 4P 1 HZ045 16,34 για HA460 4P 1 HZ046 26,57 για HA462, HA464 4P 1 HZ047 30,24 Προστατευτικά καλύμματα ακροδεκτών σύνδεσης (άνω ή κάτω) HZC201 πόλοι τριπολικά για HA351, ΗΑ352 3P 1 HZC201 23,07 για HA354, HA364 3P 1 HZC203 25,68 για HA356, HA358 3P 1 HZC205 28,55 τετραπολικά για HA451, HA452 4P 1 HZC202 34,53 για HA454 4P 1 HZC204 41,77 για HA456, HA458 4P 1 HZC206 45,55 HZC

51 Μεταγωγικοί διακόπτες φορτίου ράγας Α Διακόπτες φορτίου ράγας 20-80A, IP20, 0-I-II διατ. καλ. πλ/στ HIM402 τριπολικοί 20Α 16mm² 5 1 HIM302 62,68 40Α 16mm HIM304 83,57 63Α 35mm HIM306 92,79 80Α 35mm HIM ,78 τετραπολικοί 20Α 16mm HIM402 76,07 40A 16mm HIM404 99,64 63A 35mm HIM ,36 80A 35mm HIM ,93 Διακόπτες φορτίου ράγας με ορατές επαφές A, IP20, 0-I-II διατ. καλ. πλ/στ HI406R τετραπολικοί 63Α 50mm 2 12,5 1 HI403R 116,88 80A 50mm 2 12,5 1 HI404R 138,65 100A 50mm 2 12,5 1 HI405R 155,50 125A 50mm 2 12,5 1 HI406R 172,65 HZC016 HZC113 HZC103 Αποσπώμενα χειριστήρια 0-I-II για HIM 20-80A 1 HZC016 10,51 για HI40xR A, κλείδωμα στη θέση 0 1 HZI001 33,63 για HI40xR A, κλείδωμα στη θέση 3 1 HZI004 35,52 Προεκτατικοί άξονες μήκος (mm) για HIM 20-80A HZC111 5, HZC112 6, HZC113 10,93 για HI40xR A HZC103 10, HZC104 12,54 Διαφανή προστατευτικά καλύμματα ακροδεκτών (σετ 2τμχ) πόλοι τριπολικά για HIM 20-40A 3P 1 σετ HZC211 7,56 για HIM 63-80A 3P 1 σετ HZC213 9,99 HZC212 τετραπολικά για HIM 20-40A 4P 1 σετ HZC212 11,77 για HIM 63-80A 4P 1 σετ HZC214 14,82 για HI40xR A 4P 1 σετ HZC216 16,50 HZC312 Βοηθητικές επαφές επαφές για ΗΙΜ 20-80Α 1NO+1NC 1 HZC311 18,82 για ΗΙΜ 20-80Α 2NO 1 HZC312 18,82 για HI40xR A 2NO+1NC 1 HZ160R 39,35 Μπάρες γεφύρωσης πόλοι για HI40xR A 4P 1 HZ156R 131,

52 Μεταγωγικοί διακόπτες φορτίου Α Διακόπτες φορτίου Α πόλοι HI458 τετραπολικοί 125A 4P 1 HI ,04 160A 4P 1 HI ,86 250A 4P 1 HI ,87 400A 4P 1 HI ,12 630A 4P 1 HI ,10 800A 4P 1 HI , A 4P 1 HI , A 4P 1 HI ,54 HZI002 Αποσπώμενα χειριστήρια 0-I-II για HI A 1 HZI002 28,07 για HI A 1 HZI003 79,47 HZC101 Προεκτατικοί άξονες μήκος (mm) για HI A HZC101 10, HZC102 12,32 για HI Α HZC105 19, HZC106 26,29 Πρωτεύοντα υλικά HZ160 Βοηθητικές επαφές επαφές για HI A 1NO+1NC 1 HZ160 20,07 για HI Α 1NO+1NC 1 HZ025 26,55 HZC202 Προστατευτικά καλύμματα ακροδεκτών σύνδεσης (άνω ή κάτω) πόλοι για ΗΙ451, HI452 4P 1 HZC202 34,53 για ΗΙ454 4P 1 HZC204 41,77 για ΗΙ456, HI458 4P 1 HZC206 45,55 HZI205 Προστατευτικά καλύμματα πόλων (άνω και κάτω, σετ 2 τμχ) πόλοι για HI451, HI452 4P 1 σετ HZI201 38,79 για HI454, HI457 4P 1 σετ HZI202 50,57 για HI458 4P 1 σετ HZI203 89,18 για HI460 4P 1 σετ HZI ,74 για HI462, HI464 4P 1 σετ HZI ,34 HZ159 Γέφυρες συνδέσεως (σετ 4τμχ) πόλοι για HI451, HI452 4P 1 σετ HZ156 75,94 για HI454 4P 1 σετ HZ157 95,24 για HI456 4P 1 σετ HZ ,84 για HI458 4P 1 σετ HZ ,19 για HI460 4P 1 σετ HZ ,61 για HI462 4P 1 σετ HZ ,19 για HI464 4P 1 σετ HZ ,

53 Μεταγωγικοί διακόπτες φορτίου ράγας Α με ηλεκτρική κίνηση και ελεγκτή αυτόματης μεταγωγής Μεταγωγικοί διακόπτες φορτίου ράγας με ηλεκτρική κίνηση και ελεγκτή αυτόματης μεταγωγής A πόλοι πλ/στ HIC416A τετραπολικοί 63Α 4P 19 1 HIC406A 1.208,42 80Α 4P 19 1 HIC408A 1.260,96 100Α 4P 19 1 HIC410A 1.418,59 125Α 4P 19 1 HIC412A 1.628,75 160Α 4P 19 1 HIC416A 1.838,91 Βοηθητικές επαφές 1NO+NC, A σηματοδότησης της θέσης 0,1 και 2 των πηγών για HIC4XXA 1 HZI300 72,89 HZI300 Ακροδέκτες ανίχνευσης τάσης μονοπολικοί (σετ 2τμχ) 1 σετ HZI230 42,87 HZI230 Μπάρες γεφύρωσης Α 1 HZI ,20 160Α 1 HZI ,15 HZI401 Προστατευτικά καλύμματα προστατευτικό κάλυμμα ακροδεκτών (σετ 2τμχ) 1 σετ HZC218 18,76 προστατευτικό κάλυμμα ελεγκτή 1 HZI210 28,40 HZC218 HZI

54 Μεταγωγικοί διακόπτες φορτίου Α με ηλεκτρική κίνηση Με ηλεκτρική κίνηση HIB425M πόλοι 125A 4P 1 HIB412M 1.150,00 160A 4P 1 HIB416M 1.285,00 200A 4P 1 HIB420M 1.492,79 250A 4P 1 HIB425M 1.680,00 400A 4P 1 HIB440M 2.200,34 630A 4P 1 HIB463M 2.760,00 800A 4P 1 HIB480M 4.050, A 4P 1 HIB490M 4.280, A 4P 1 HIB491M 5.050, A 4P 1 HIB492M 6.670, A 4P 1 HIB493M 8.392, A 4P 1 HIB494M , A 4P 1 HIB495M ,38 Μεταγωγικοί διακόπτες φορτίου Α με ηλεκτρική κίνηση και ελεγκτή αυτόματης μεταγωγής HIC412G πόλοι 125A 4P 1 HIC412G 2.450,00 160A 4P 1 HIC416G 2.735,00 200A 4P 1 HIC420G 2.878,08 250A 4P 1 HIC425G 3.250,00 400A 4P 1 HIC440G 4.025,00 630A 4P 1 HIC463G 5.180,00 800A 4P 1 HIC480G 7.180, A 4P 1 HIC490G 7.450, A 4P 1 HIC491G 8.350, A 4P 1 HIC492G , A 4P 1 HIC493G , A 4P 1 HIC494G , A 4P 1 HIC495G ,50 Πρωτεύοντα υλικά - Η σειρά HIC4xxG διατίθεται και με επικοινωνία JBUS/MODBUS για τη διαχείριση πηγών κατόπιν ερώτησης. 5.12

55 Μεταγωγικοί διακόπτες φορτίου Α εξαρτήματα αυτόματης μεταγωγής Ελεγκτής αυτόματης μεταγωγής ράγας ελεγκτής αυτόματης μεταγωγής για HIB4xxM - επιτρέπει τον αυτόματο έλεγχο των μεταγωγικών διακοπτών με ηλεκτρική κίνηση - συνδέεται με HZI910 ή HZI911 για απομακρυσμένο έλεγχο μέσω θύρας RJ45 πλ/στ 6 1 HZI ,32 HZI811 Τροφοδοτικό με είσοδο δύο πηγών HZI812 μονάδα διπλής τροφοδοσίας για HIB4xxM και για χρήση με HZI811 - εσωτερική ασφάλεια για κάθε είσοδο (3,15A) - διατομή καλωδίων έως 6mm2 - επιτρέπει την τροφοδοσία των διακοπτών HIBxxxM από 2 διαφορετικές πηγές 230V AC - ένδειξη εισόδων με LED πλ/στ 6 1 HZI ,07 Πάνελ 96x96mm για απομακρυσμένη απεικόνιση για την απεικόνιση της κατάστασης των πηγών και του διακόπτη, για HIC4xxG/E και HZI811 - σύνδεση με HIC4xxG/E ή μεhzi811 μέσω RJ45 - στήριξη σε πόρτα πίνακα 1 HZI ,07 HZI910 Πάνελ 96x96mm για απομακρυσμένο έλεγχο για την απεικόνιση, τον προγραμματισμό και τον πλήρη έλεγχο της κατάστασης των πηγών και του ελεγκτή, για HIC4xxE και HZI811 - αντικαθιστά πλήρως την οθόνη χειρισμού της συσκευής με την οποία συνδέεται - σύνδεση με HIC4xxE ή μεhzi811 μέσω RJ45 - στήριξη σε πόρτα πίνακα 1 HZI ,28 HZI

56 Μεταγωγικοί διακόπτες φορτίου Α εξαρτήματα Μπάρες γεφύρωσης HZ159 για HIB4xxM, HIC4xxG/E A 1 HZ156 75,94 για HIB4xxM, HIC4xxG/E 250A 1 HZ157 95,24 για HIB4xxM, HIC4xxG/E 400A 1 HZ ,84 για HIB4xxM, HIC4xxG/E 630A 1 HZ ,19 για HIB4xxM, HIC4xxG/E A 1 HZ ,61 για HIB4xxM, HIC4xxG/E 1250A 1 HZ ,19 για HIB4xxM, HIC4xxG/E 1600A 1 HZ ,41 για HIB4xxM, HIC4xxG/E 2000/2500/3200A 1 HZ ,36 Προστατευτικά καλύμματα HZC204 προστατευτικά καλύμματα ακροδεκτών (άνω ή κάτω) για HIB4xxM, HIC4xxG/E A 1 HZC202 34,53 για HIB4xxM, HIC4xxG/E Α 1 HZC204 41,77 για HIB4xxM, HIC4xxG/E 630A 1 HZC206 45,55 HZΙ205 προστατευτικά καλύμματα πόλων (άνω και κάτω) για HIB4xxM, HIC4xxG/E A (σετ 2τμχ) 1 σετ HZI201 38,79 για HIB4xxM, HIC4xxG/E Α (σετ 2τμχ) 1 σετ HZI202 50,57 για HIB4xxM, HIC4xxG/E 630A (σετ 2τμχ) 1 σετ HZI203 89,18 για HIB4xxM, HIC4xxG/E Α (σετ 2τμχ) 1 σετ HZI ,74 για HIB4xxM, HIC4xxG/E 1600Α (σετ 2τμχ) 1 σετ HZI ,34 για HIB4xxM, HIC4xxG/E 2000/2500/3200A (σετ 2τμχ) 1 σετ HZI ,46 Πρωτεύοντα υλικά 5.14

57 Διακόπτες φορτίου με μαχαιρωτές ασφάλειες Α πόλοι ρεύμα για φυσίγγια HFD316 + HZC101 + HZC002 HFD406 τριπολικοί 3P 63A ΝΗ000 1 HFD ,50 125A ΝΗ00 1 HFD ,14 160A ΝΗ00 1 HFD ,02 250A ΝΗ1 1 HFD ,80 400A ΝΗ2 1 HFD ,83 630A ΝΗ3 1 HFD ,74 τετραπολικοί 4P 63A ΝΗ000 1 HFD ,16 125A ΝΗ00 1 HFD ,08 160A ΝΗ00 1 HFD ,01 250A ΝΗ1 1 HFD ,22 400A ΝΗ2 1 HFD ,59 630A ΝΗ3 1 HFD ,01 - Σημείωση: Το χειριστήριο και ο προεκτατικός άξονας παραγγέλνονται ξεχωριστά. Εξαρτήματα για διακόπτες φορτίου με μαχαιρωτές ασφάλειες εμπρόσθια χειριστήρια για διακόπτες HFD 63A 1 HZC001 17,50 για διακόπτες HFD A 1 HZC002 25,82 για διακόπτες HFD 630A 1 HZC003 66,32 HZC002 HZC101 προεκτατικοί άξονες για διακόπτες HFD A μήκους 200mm 1 HZC101 10,64 για διακόπτες HFD A μήκους 320mm 1 HZC102 12,32 για διακόπτες HFD 630A μήκους 200mm 1 HZF102 18,19 για διακόπτες HFD 630A μήκους 320mm 1 HZF104 32,73 HZF301 HZF207 HZF502 HZF302 βοηθητικές επαφές 1x NO για διακόπτες HFD Α 1 HZF301 20,74 1x NC για διακόπτες HFD Α 1 HZF302 20,74 καλύμματα επαφών για διακόπτες HFD Α 3P 1 HZF202 11,47 για διακόπτες HFD Α 4P 1 HZF203 15,11 για διακόπτες HFD Α 3P 1 HZF204 16,90 για διακόπτες HFD Α 4P HZF205 22,98 για διακόπτες HFD 630Α 3P HZF206 51,32 για διακόπτες HFD 630Α 4P 1 HZF207 68,24 επιπλέον πόλος για τη σύνδεση ουδετέρου για διακόπτες HFD 63Α 1 HZF501 53,74 για διακόπτες HFD 125/160Α 1 HZF502 59,78 για διακόπτες HFD 250A 1 HZF ,96 για διακόπτες HFD 400A 1 HZF ,54 για διακόπτες HFD 630A 1 HZF ,36 σύνδεσμος για τον πόλο του ουδετέρου για διακόπτες HFD 63/125/160Α 1 HZF601 7,85 για διακόπτες HFD 250A 1 HZF602 10,88 για διακόπτες HFD 400A 1 HZF603 14,49 για διακόπτες HFD 630A 1 HZF604 22,

58 Ασφαλειοαποζεύκτες φορτίου πόλοι ρεύμα για φυσίγγια τριπολικοί ασφαλειοαπζεύκτες φορτίου 3P 6-100Α ΝΗ000 1 LT , Α ΝΗ00 1 LT052 65, Α ΝΗ1 1 LT , Α ΝΗ2 1 LT , Α ΝΗ3 1 LT ,71 LT0050 LT052 Πρωτεύοντα υλικά 5.16

59 Ρελέ διαφυγής με εξωτερικό τοροειδή πυρήνα Ρελέ διαφυγής πλ/στ μη ρυθμιζόμενα ρελέ διαφυγής στιγμιαία διακοπή, 30mA 1 1 HR ,88 στιγμιαία διακοπή, 300mA 1 1 HR ,56 HR 500 ρυθμιζόμενα ρελέ διαφυγής - ρυθμιζόμενη ευαισθησία 30mA-10Α - ρυθμιζόμενος χρόνος διακοπής 0-3sec - έξοδος pre-alarm στο 50% της ευαισθησίας - ρυθμιζόμενη ευαισθησία 30mA-10Α - ρυθμιζόμενος χρόνος διακοπής 0-3sec - έξοδος pre-alarm στο 50% της ευαισθησίας - οπτική ένδειξη ρεύματος διαρροής μέσω bargraph 3 1 HR , HR ,85 HR 510 ρυθμιζόμενα ρελέ διαφυγής με οθόνη LCD - ρυθμιζόμενη ευαισθησία 30mA-30Α - ρυθμιζόμενος χρόνος διακοπής 0-10sec - 1 εξόδος + ρυθμιζόμενη έξοδος pre-alarm (50-80%) - ένδειξη ρεύματος διαρροής στην οθόνη - ρυθμιζόμενη ευαισθησία 30mA-30Α - ρυθμιζόμενος χρόνος διακοπής 0-10sec - 4 εξόδοι + έξοδος pre-alarm - σύνδεση με 4 τοροειδείς πυρήνες - ένδειξη ρεύματος διαρροής στην οθόνη 3 1 HR , HR ,63 HR 525 ρυθμιζόμενα ρελέ διαφυγής με ενσωματωμένο τοροειδή πυρήνα - ρυθμιζόμενη ευαισθησία 30mA-3A - ρυθμιζόμενος χρόνος διακοπής 0-1sec - τοροειδής πυρήνας διαμέτρου 25mm 4 1 HR ,66 HR ρυθμιζόμενη ευαισθησία 30mA-3A - ρυθμιζόμενος χρόνος διακοπής 0-1sec - τοροειδής πυρήνας διαμέτρου 35mm 6 1 HR ,28 Τοροειδείς πυρήνες διαστάσεις (mm) HR 700 κυκλικής διατομής Ø30 1 HR700 53,04 Ø35 1 HR701 59,06 Ø70 1 HR702 76,56 Ø105 1 HR ,92 Ø140 1 HR ,93 Ø210 1 HR ,34 διαστάσεις Υ x Π (mm) HR 830 HR 822 ορθογώνιας διατομής 70 x HR , x HR , x HR ,02 ανοιγόμενοι για ήδη υπάρχουσα εγκατάσταση 80 x 80 1 HR ,32 80 x HR ,70 80 x HR ,

60 Η Hager στην κτιριακή εγκατάσταση η επιπλέον τεχνογνωσία μας Crédit photo : RomanMilert - Fotolia.com Πρωτεύοντα υλικά Τα ερμάρια quadro plus αποτελούν μια στιβαρή και καλαίσθητη λύση. Χάρη στην ευελιξία στην συναρμολόγηση και στην σύνδεση που παρέχουν, τα quadro plus έχουν την δυνατότητα να δημιουργήσουν πεδία ως τα 2500A

61 Διακόπτες ισχύος από 40 έως 1600A Για εύκολη εγκατάσταση Η νέα σειρά διακοπτών της Hager παρέχει ασφαλείς και εύκολες λύσεις για εγκαταστάσεις χαμηλής τάσης προστασίας κυκλωμάτων. Η κομψότητα τους προσφέρει τόσο στους σχεδιαστές όσο και στους εγκαταστάτες ένα ευρύ φάσμα εφαρμογών. Ειδική προσοχή έχει δοθεί στην εργονομία,ειδικά με την ολοκλήρωση των διακοπτών σε TP&N και πεδία διανομής. Πλεονεκτήματα Χαρακτηριστικά Ευκολία στην εγκατάσταση Γρήγορη, εύκολη και ασφαλή προσαρμογή εξαρτημάτων Ευρύ φάσμα μαγνητοθερμικής προστασίας Bαθμονόμηση στους 50 ο C Mηχανισμοί απενεργοποίησης Σύμφωνα με IEC τύποι διαστάσεων: x160, x250, h250, h630, h1000, h1600 Ικανότητα διακοπής: 18, 25, 40, 50, 65, 70kA Θερμομαγνητική και ηλεκτρονική ρύθμιση από 3 έως 4 πόλους Kλιμακωτά επίπεδα θερμικής ρύθμισης Πλήρης σειρά εξαρτημάτων Διεθνή πιστοποιητικά και εγκρίσεις

62 Περισσότερα πλεονεκτήματα 1 5 Σχεδιασμένο από την Hager Σε αρμονία με τους πίνακες Hager και όλη την σειρά ραγοϋλικών. Oπτική ένδειξη εξαρτήματος Δείχνει τον τοποθετημένο τύπο εξαρτήματος πάνω στο διακόπτη. 2 Ηλεκτρονική ρύθμιση (LSI) Επιτρέπει την συνολική προστασία επιλεκτικότητας και γεννητριών. 6 Ενσωματωμένο σύστημα κλειδώματος Ιδανική λύση για συντήρηση. 3 Ικανότητα διακοπής 18 έως 70kA, Icu 415V AC, καλύπτει όλες τις εφαρμογές. 7 Πλήρης σειρά εξαρτημάτων Περιστροφικές λαβές, λουκέτα, μοτέρ ηλεκτρικού χειρισμού, καλύμματα ακροδεκτών. 4 8 Ευκολία στην προσαρμογή εξαρτημάτων Εύκολο άνοιγμα του δεύτερου καλύμματος, εξαρτήματα τύπου clip-on. Εύκολη σύνδεση Ακροδέκτες σύνδεσης, ορθές και κυρτές προεκτάσεις ακροδεκτών.

63 Αυτόματοι διακόπτες ισχύος ράγας Α σειρά x160 HDA125L 18kA-3P με σταθερά θερμομαγνητικά 40Α 1 HDA040L 87,57 50Α 1 HDA050L 87,57 63Α 1 HDA063L 87,57 80Α 1 HDA080L 87,57 100Α 1 HDA100L 87,57 125Α 1 HDA125L 111,54 160Α 1 HDA160L 166,77 18kA-4P με σταθερά θερμομαγνητικά 40A 1 HDA041L 110,46 50A 1 HDA051L 110,46 63A 1 HDA064L 110,46 80A 1 HDA081L 110,46 100A 1 HDA101L 114,35 125A 1 HDA126L 164,61 160A 1 HDA161L 212,26 25kA-3P με ρυθμιζόμενα θερμικά A 1 HHA040H 128, A 1 HHA063H 128, A 1 HHA080H 128, A 1 HHA100H 128, A 1 HHA125H 167, A 1 HHA160H 232,86 25kA-4P με ρυθμιζόμενα θερμικά A 1 HHA041H 189, A 1 HHA064H 189, A 1 HHA081H 189, A 1 HHA101H 189, A 1 HHA126H 222, A 1 HHA161H 292,40 HHA161H 40kA-3P με ρυθμιζόμενα θερμικά A 1 HNA040H 140, A 1 HNA063H 140, A 1 HNA080H 140, A 1 HNA100H 140, A 1 HNA125H 183, A 1 HNA160H 249,08 40kA-4P με ρυθμιζόμενα θερμικά A 1 HNA041H 205, A 1 HNA064H 205, A 1 HNA081H 205, A 1 HNA101H 205, A 1 HNA126H 241, A 1 HNA161H 308,66 HBA161H διαφορικά μπλοκ σειράς x160 3P - 125A, 300mA 1 HBA127H 235,50 3P - 125A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBA125H 310,25 3P - 160A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBA160H 342,15 4P - 125A, 300mA 1 HBA128H 254,10 4P - 125A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBA126H 325,75 4P - 160A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBA161H 361,

64 Αυτόματοι διακόπτες ισχύος ράγας Α σειρά x250 40kA-3P με ρυθμιζόμενα θερμομαγνητικά A 1 HNB100H 205, A 1 HNB125H 238, A 1 HNB160H 302, A 1 HNB200H 336, A 1 HNB250H 354,12 HNB100H 40kA-4P με ρυθμιζόμενα θερμομαγνητικά A 1 HNB101H 269, A 1 HNB126H 304, A 1 HNB161H 380, A 1 HNB201H 431, A 1 HNB251H 444,03 διαφορικά μπλοκ σειράς x250 4P - 160A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBB161H 486,81 4P - 250A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBB251H 485,92 HBB251H Πρωτεύοντα υλικά 5.22

65 Εξαρτήματα για αυτόματους ισχύος σειράς x160, x250 HXA004H HXA014H σειράς x160, x250 πηνίο εργασίας ισχύος V AC 1 HXA004H 41,70 πηνίο εργασίας ισχύος V AC 1 HXA005H 41,70 πηνίο ελλείψεως τάσεως ισχύος V AC 1 HXA014H 57,94 πηνίο ελλείψεως τάσεως ισχύος V AC 1 HXA015H 57,94 βοηθητική επαφή 1NO+1NC 230VAC 1 HXA021H 14,63 βοηθητική επαφή σφάλματος 1NO+1NC 230V 1 HXA024H 14,63 εξάρτημα κλειδώματος 1 HXA039H 8,55 σειράς x160 περιστροφικό χειριστήριο 1 HXA030H 25,45 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXA031H 43,87 HXA021H HXA024H σειράς x250 περιστροφικό χειριστήριο 1 HXB030H 83,63 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXB031H 86,84 περιστροφικό χειριστήριο με ηλεκτρική 1 HXB042H 691,59 ενεργοποίηση & απενεργοποίηση από απόσταση V AC μηχανισμός μηχανικής μανδάλωσης 1 HXB065H 16,40 HXA030H 5.23

66 Εξαρτήματα για αυτόματους ισχύος σειράς x160, x250 σειράς x160 σύνδεσης 3P (σετ 3τμχ) 1 σετ HYA005H 17,44 σύνδεσης 4P (σετ 4τμχ) 1 σετ HYA006H 23,28 HYA006H HYA013H προέκτασης 4P (ευθεία) 1 HYA013H 16,57 προέκτασης 3P (με κλίση) 1 HYA014H 15,17 προέκτασης 4P (με κλίση) 1 HYA015H 18,96 διαχωριστικό φάσεων 1 HYA019H 15,59 HYA015H HYA021H HYA023H κάλυμμα 3P 1 HYA021H 6,87 κάλυμμα 4P 1 HYA022H 8,78 κάλυμμα 3P για επέκταση 1 HYA023H 17,34 κάλυμμα 4P για επέκταση 1 HYA024H 20,04 κάλυμμα 3P για σύνδεση πίσω 1 HYA027H 7,81 κάλυμμα 4P για σύνδεση πίσω 1 HYA028H 8,78 HYA027H Πρωτεύοντα υλικά HYB010H σειράς x250 σύνδεσης αλουμινίου/χαλκού 4P (ευθεία) 1 HYB010H 16,40 σύνδεσης αλουμινίου/χαλκού 3P (με κλίση) 1 HYB011H 15,02 HYB012H σύνδεσης αλουμινίου/χαλκού 4P (με κλίση) 1 HYB012H 18,77 σύνδεσης αλουμινίου/χαλκού 3P, για πίσω σύνδεση 1 σετ HYB031H 30,56 (σετ 3 ορθών τμχ) σύνδεσης αλουμινίου/χαλκού 4P, για πίσω σύνδεση 1 σετ HYB032H 40,22 (σετ 4 ορθών τμχ) διαχωριστικό φάσεων 1 HYB019H 15,43 HYB031H HYB022H κάλυμμα 3P (ευθεία) 1 HYB021H 7,73 κάλυμμα 4P (ευθεία) 1 HYB022H 8,69 κάλυμμα 3P για επέκταση 1 HYB023H 7,73 κάλυμμα 4P για επέκταση 1 HYB024H 8,69 κάλυμμα 3P για σύνδεση πίσω 1 HYB025H 7,73 4P ισχύος, για σύνδεση πίσω 1 HYB026H 8,69 αντάπτορας στήριξης (3P/4P) διακόπτη ισχύος x250 σε ράγα 1 HYB033H 24,68 HYB024H 5.24

67 Αυτόματοι διακόπτες ισχύος με ηλεκτρονική ρύθμιση LSI σειρά h250 50kA LSI - 3P 16-40A 1 HNC040H 485, A 1 HNC125H 500, A 1 HNC250H 525,25 HEC250H 50kA LSI - 4P 16-40A 1 HNC041H 660, A 1 HNC126H 687, A 1 HNC251H 741,84 70kA LSI - 3P 16-40A 1 HEC040H 561, A 1 HEC125H 579, A 1 HEC250H 617,29 70kA LSI - 4P 16-40A 1 HEC041H 775, A 1 HEC126H 799, A 1 HEC251H 841,71 Αυτόματοι διακόπτες ισχύος με ηλεκτρονική ρύθμιση LSI σειρά h630 50kA LSI - 3P A 1 HND250H 662, A 1 HND400H 682, A 1 HND630H 929,19 HND630H 50kA LSI - 4P A 1 HND251H 780, A 1 HND401H 850, A 1 HND631H 1.147,32 70kA LSI - 3P A 1 HED250H 637, A 1 HED400H 847, A 1 HED630H 1.012,22 70kA LSI - 4P A 1 HED251H 889, A 1 HED401H 1.004, A 1 HED631H 1.253,93 Διαφορικά μπλοκ σειράς h630 4P - 400A, ρυθμιζόμενο (0,03-6Α, 0,06-1sec) 1 HBD401H 852,17 HBD401H 5.25

68 Αυτόματοι διακόπτες ισχύος με ηλεκτρονική ρύθμιση LSI σειρά h1000 τριπολικός - 50kA LSI A 1 HNE800H 1.192, A 1 HNE970H 1.617,96 τετραπολικός - 50kA LSI A 1 HNE801H 1.440, A 1 HNE971H 1.967,58 τριπολικός - 70kA LSI A 1 HEE800H 1.323, A 1 HEE970H 1.750,99 HNE970H τετραπολικός - 70kA LSI A 1 HEE801H 1.649, A 1 HEE971H 2.267,80 Αυτόματοι διακόπτες ισχύος με ηλεκτρονική ρύθμιση LSI σειρά h1600 Πρωτεύοντα υλικά τριπολικός - 50kA LSI A 1 HNF980H 1.818, A 1 HNF990H 3.600,89 τετραπολικός - 50kA LSI A 1 HNF981H 2.168, A 1 HNF991H 4.297,23 τριπολικός - 70kA LSI A 1 HEF980H 2.008, A 1 HEF990H 3.931,95 HNF990H τετραπολικός - 70kA LSI A 1 HEF981H 2.439, A 1 HEF991H 4.737,

69 Εξαρτήματα για αυτόματους ισχύος σειράς h250, h630 σειράς h250 πηνίο εργασίας V AC 1 HXC004H 55,75 πηνίο εργασίας V AC 1 HXC005H 55,75 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXC014H 76,13 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXC015H 76,13 HXC004H HXC014H βοηθητική επαφή 1NO+1NC 230V AC 1 HXC021H 26,16 βοηθητική επαφή 1NO+1NC 230V AC σφάλματος 1 HXC024H 26,16 HXC021H HXC039H περιστροφικό χειριστήριο 1 HXC030H 83,63 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXC031H 86,84 εξάρτημα κλειδώματος για κλείδωμα του χειριστηρίου 1 HXC039H 8,47 HXB068H ηλεκτρική ενεργοποίηση και απενεργοποίηση από απόσταση 1 HXC042H 691, V AC ηλεκτρική μανδάλωση για HXx042H μεταξύ 2x h250 1 HXB068H 42,65 ηλεκτρική μανδάλωση για HXx042H μεταξύ h250 και h630 / h HXB069H 45,50 μηχανισμός μηχανικής μανδάλωσης 1 HXC065H 108,29 σειράς h630 πηνίο εργασίας V AC 1 HXC004H 55,75 πηνίο εργασίας V AC 1 HXC005H 55,75 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXC014H 76,13 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXC015H 76,13 βοηθητική επαφή 1NO+1NC 230V AC 1 HXC021H 26,16 βοηθητική επαφή 1NO+1NC 230V AC σφάλματος 1 HXC024H 26,16 HXD030H περιστροφικό χειριστήριο 1 HXD030H 97,58 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXD031H 109,36 εξάρτημα κλειδώματος για κλείδωμα του χειριστηρίου 1 HXD039H 22,81 ηλεκτρική ενεργοποίηση και απενεργοποίηση από απόσταση 1 HXD042H 750, V AC ηλεκτρική μανδάλωση για HXx042H μεταξύ 2x h630 / h HXD068H 43,96 ηλεκτρική μανδάλωση για HXx042H μεταξύ h250 και h630 / h HXB069H 45,50 μηχανισμός μηχανικής μανδάλωσης 1 HXD065H 337,76 HXD042H 5.27

70 Εξαρτήματα για αυτόματους ισχύος σειράς h1000, h1600 σειράς h1100 πηνίο εργασίας V AC 1 HXC004H 55,75 πηνίο εργασίας V AC 1 HXC005H 55,75 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXE014H 138,31 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXE015H 138,31 HXC014H βοηθητική επαφή 1NO+1NC 230V AC 1 HXC021H 26,16 βοηθητική επαφή 1NO+1NC 230V AC σφάλματος 1 HXC024H 26,16 περιστροφικό χειριστήριο 1 HXE030H 125,46 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXE031H 382,81 HXE030H HXE042H ηλεκτρική ενεργοποίηση και απενεργοποίηση από απόσταση 1 HXE042H 1.179, V AC ηλεκτρική μανδάλωση για HXx042H μεταξύ 2x h630 / h HXD068H 43,96 ηλεκτρική μανδάλωση για HXx042H μεταξύ h250 1 HXB069H 45,50 και h630 / h1000 μηχανισμός μηχανικής μανδάλωσης 1 HXE065H 874,95 Πρωτεύοντα υλικά HXE065H σειράς h1600 πηνίο εργασίας V AC 1 HXF004H 105,71 πηνίο εργασίας V AC 1 HXF005H 105,71 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXE014H 138,31 πηνίο ελλείψεως τάσης ισχύος V AC 1 HXE015H 138,31 βοηθητική επαφή 1NO+1NC 230V AC 1 HXC021H 26,16 βοηθητική επαφή 1NO+1NC 230V AC σφάλματος 1 HXC024H 26,16 HXF030H περιστροφικό χειριστήριο 1 HXF030H 138,31 περιστροφικό χειριστήριο με προεκτατικό άξονα 1 HXF031H 465,36 εξάρτημα κλειδώματος για κλείδωμα του χειριστηρίου 1 HXF039H 23,27 ηλεκτρική ενεργοποίηση και απενεργοποίηση από απόσταση 1 HXF042H 1.179, V AC μηχανισμός μηχανικής μανδάλωσης 1 HXE065H 874,95 HXF039H 5.28

71 Εξαρτήματα για αυτόματους ισχύος σειράς h250, h630, h1000 HYC011H HYC031H σειράς h250 σύνδεσης χαλκού 3Ρ (σετ 3τμχ) 1 σετ HYC003H 33,23 σύνδεσης χαλκού 4P (σετ 4τμχ) 1 σετ HYC004H 43,97 προέκτασης 4P 1 HYC010H 16,40 προέκτασης 3P (με κλίση) 1 HYC011H 15,02 προέκτασης 3P, για πίσω σύνδεση (σετ 3 ορθών τμχ) 1 σετ HYC031H 52,54 προέκτασης 4P, για πίσω σύνδεση (σετ 4 ορθών τμχ) 1 σετ HYC032H 72,15 κάλυμμα 3P (ευθεία) 1 HYC021H 24,66 κάλυμμα 4P (ευθεία) 1 HYC022H 27,35 κάλυμμα 3P, για σύνδεση πίσω 1 HYC025H 24,66 για 4P ισχύος, για σύνδεση πίσω 1 HYC026H 27,35 HYD003H HYD015H HYD033H HYD022H σειράς h630 σύνδεσης χαλκού 3Ρ (σετ 3τμχ) 1 σετ HYD003H 150,12 σύνδεσης χαλκού 4Ρ (σετ 4τμχ) 1 σετ HYD004H 198,38 σύνδεσης αλουμινίου 3Ρ (σετ 3τμχ) 1 σετ HYD005H 54,68 σύνδεσης αλουμινίου 4Ρ (σετ 4τμχ) 1 σετ HYD006H 72,92 σύνδεσης αλουμινίου 3Ρ - πολύκλωνο (σετ 3τμχ) 1 σετ HYD007H 89,53 σύνδεσης αλουμινίου 4P - πολύκλωνο (σετ 4τμχ) 1 σετ HYD008H 102,94 προέκτασης 4P / 250A, 400Α 1 HYD010H 104,01 προέκτασης 4P / 630Α 1 HYD013H 84,70 προέκτασης 3P / 250A, 400Α (με κλίση) 1 HYD011H 60,04 προέκτασης 4P / 250A, 400Α (με κλίση) 1 HYD012H 84,70 προέκτασης 3P / 630Α (με κλίση) 1 HYD014H 60,04 προέκτασης 4P / 630Α (με κλίση) 1 HYD015H 84,70 προέκτασης 3P / 250A, 400Α, για πίσω σύνδεση (σετ 3 ορθών τμχ) 1 σετ HYD031H 48,26 προέκτασης 4P / 250A, 400Α, για πίσω σύνδεση (σετ 4 ορθών τμχ) 1 σετ HYD032H 57,90 προέκτασης 3P / 630Α, για πίσω σύνδεση (σετ 3 ορθών τμχ) 1 σετ HYD033H 66,49 προέκτασης 4P / 630Α, για πίσω σύνδεση (σετ 4 ορθών τμχ) 1 σετ HYD034H 87,91 κάλυμμα 3P (ευθεία) 1 HYD021H 27,88 κάλυμμα 4P (ευθεία) 1 HYD022H 54,68 κάλυμμα 3P για επέκταση 1 HYD023H 37,52 κάλυμμα 4P για επέκταση 1 HYD024H 37,52 κάλυμμα 3P για σύνδεση πίσω 1 HYD025H 37,52 κάλυμμα 4P για σύνδεση πίσω 1 HYD026H 37,52 HYE031H HYE021H σειράς h1000 σύνδεσης αλουμινίου 3Ρ / 630Α, 800A (σετ 3τμχ) 1 σετ HYE007H 108,29 σύνδεσης αλουμινίου 4Ρ / 630Α, 800A (σετ 4τμχ) 1 σετ HYE008H 141,53 προέκτασης 3P / 630Α, 800Α για πίσω σύνδεση (σετ 3 ορθών τμχ) 1 σετ HYE031H 213,37 προέκτασης 4P / 630Α, 800Α, για πίσω σύνδεση (σετ 4 ορθών τμχ) 1 σετ HYE032H 284,15 προέκτασης 3P / 1000Α, για πίσω σύνδεση (σετ 3 ορθών τμχ) 1 σετ HYE033H 246,61 προέκτασης 4P / 1000Α, για πίσω σύνδεση (σετ 4 ορθών τμχ) 1 σετ HYE034H 317,38 κάλυμμα 3P (ευθεία) 1 HYE021H 61,11 κάλυμμα 4P (ευθεία) 1 HYE022H 82,56 κάλυμμα 3P για σύνδεση πίσω 1 HYE025H 61,11 κάλυμμα 4P για σύνδεση πίσω 1 HYE026H 61,

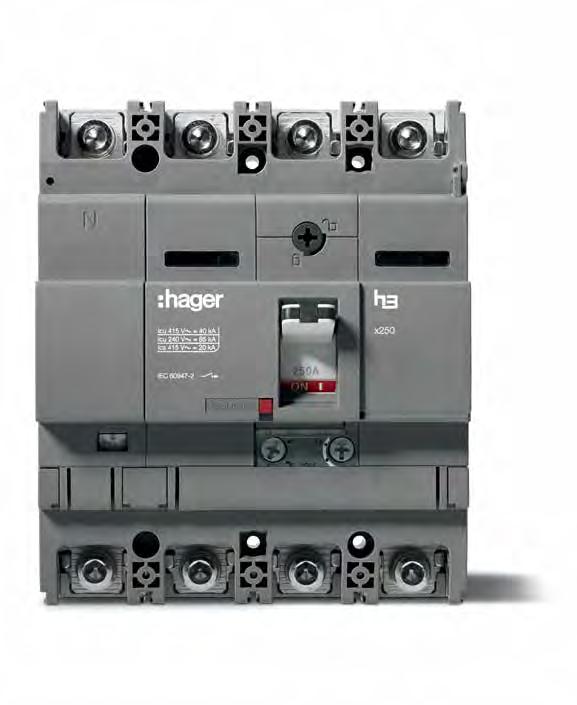

72 Μια καλά μελετημένη γκάμα... Αυτόματοι διακόπτες ισχύος από 16 έως 1600A Η σειρά αυτόματων διακοπτών ισχύος προσφέρει ασφαλείς και εύκολες λύσεις για την προστασία κυκλωμάτων χαμηλής τάσης. Οι υπερσύγχρονοι αυτόματοι διακόπτες ισχύος προσφέρουν στους μελετητές και στους εγκαταστάτες μια μεγάλη ποικιλία από χαρακτηριστικά και οφέλη. Ιδιαίτερη προσοχή έχει δοθεί στην εργονομία, με την ενσωμάτωση αυτών των συσκευών στις διάφορες σειρές πινάκων και ερμαρίων

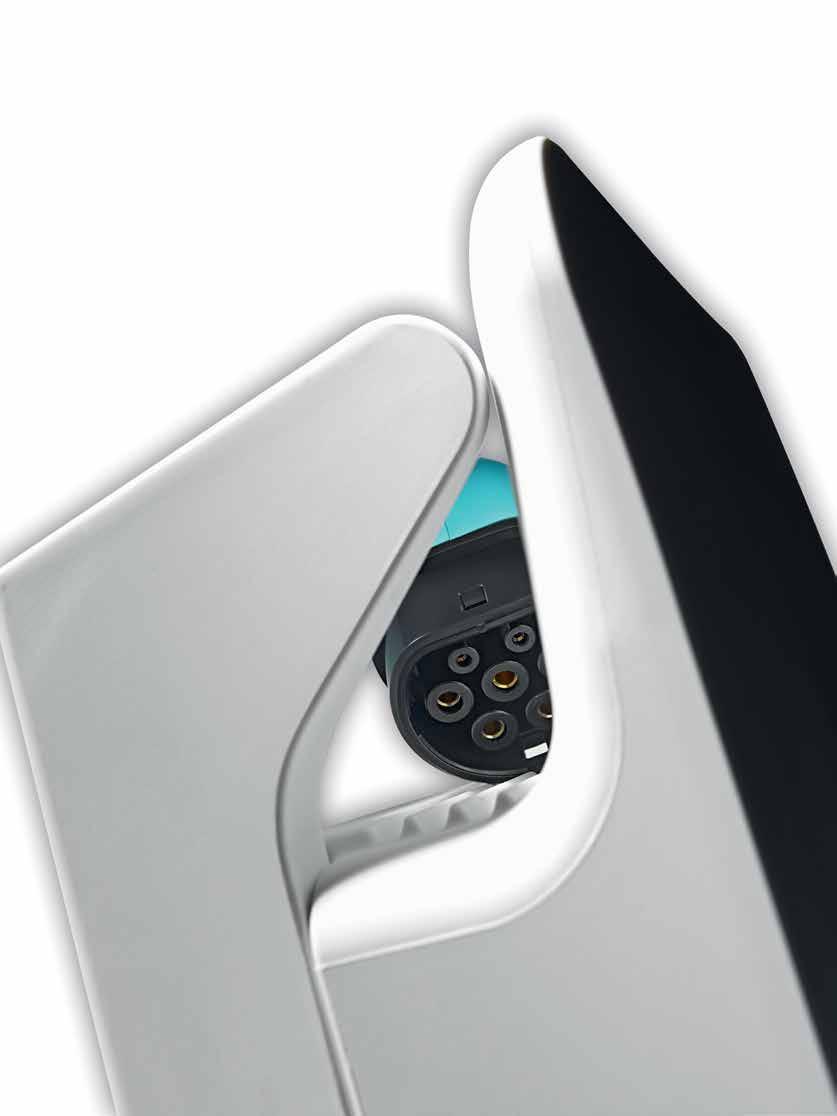

73 Ηλεκτροκίνηση

74 Σταθμοί φόρτισης witty IP Εξαρτήματα witty 6.06 Ηλεκτροκίνηση

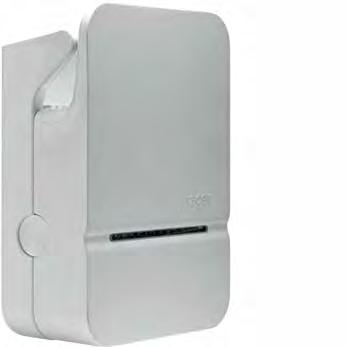

75 Σταθμοί φόρτισης witty Για ηλεκτρικά και υβριδικά plug-in οχήματα Οι ι σταθμοί φόρτισης της Hager είναι διαθέσιμοι σε τρεις σειρές, home, premium και park. Και οι τρεις είναι κατάλληλοι για την φόρτιση ηλεκτρικών οχημάτων, όπως υβριδικά και ηλεκτρικά αυτοκίνητα, ηλεκτρικά ποδήλατα, και scooters. Οι σταθμοί φόρτισης είναι κατάλληλοι για εγκατάσταση σε οικίες και για εφαρμογές όπου η χορήγηση άδειας χρήσης του σταθμού είναι απαραίτητη, σε εταιρικούς χώρους στάθμευσης, σε εμπορικά και βιομηχανικά κτίρια, σε parking κινηματογράφων, εμπορικών κέντρων και καταστημάτων. Πλεονεκτήματα Χαρακτηριστικά Εύκολοι στην εγκατάσταση με δυνατότητα επίτοιχης ή επιδαπέδιας τοποθέτησης Ευκολία στη χρήση με την μπάρα LED ένδειξης κατάστασης του σταθμού Εξοικονόμηση ενέργειας με τη δυνατότητα φόρτισης σε αναμονή, κατά τη διάρκεια νυχτερινού τιμολογίου Προσαρμόζονται στις δυνατότητες της υπάρχουσας ηλεκτρολογικής εγκατάστασης Για οικιακές, εμπορικές και βιομηχανικές εγκαταστάσεις Φόρτιση Mode 2 και Mode 3 Βύσματα σταθμού Type 2 και Type F (σούκο) Κλάσης Ι Ισχύς 4 έως 22kW, 2x4 έως 2x22kW (park) IP54 - IK10 Προστασία UV Υλικό: μέταλλο με πλαστικό εξωτερικό περίβλημα (home / premium), μέταλλο (park) Σύμφωνα με: Σταθμός IEC Συνδέσεις: IEC

76 Περισσότερα πλεονεκτήματα 1 1 Ευκολία στην εγκατάσταση - Βάση επίτοιχης τοποθέτησης για όλους τους τύπους καλωδίων. - Αλυσίδα συγκράτησης για ευκολία εργασιών. 5 Φόρτιση ενός ή δύο οχημάτων ταυτόχρονα Στην έκδοση witty.park υποστηρίζεται η φόρτιση 2 οχημάτων (44kW), ενώ στις εκδόσεις witty.home και witty.premium μόνο ένα όχημα. 2 Ρύθμιση του ρεύματος φόρτισης Ισχύς που να ταιριάζει σε κάθε τύπο εγκατάστασης. 6 Δυνατότητα επικοινωνίας To witty.park διαθέτει κάρτα TCP/IP και υποστηρίζει πρωτόκολλο OCPP για την δικτύωσή του σε πάροχο υπηρεσιών διαχείρισης φόρτισης. 3 Επίδοση και ασφάλεια Ταχεία φόρτιση διατηρώντας υψηλού επιπέδου ασφάλεια και επιδόσεις με τον τύπο φόρτισης Mode 3. 7 Ικανότητα προσαρμογής Σε οικιακή ή εμπορική εγκατάσταση, σε γκαράζ ή σε parking, σε τοίχο ή σε στήλη το witty προσαρμόζεται παντού. 4 Ευκολία στη χρήση Με την μπάρα LED, που ανάλογα το χρώμα υποδεικνύει και την κατάσταση του σταθμού και της φόρτισης, ο χρήστης έχει τον πλήρη έλεγχο του σταθμού.

77 Σταθμοί φόρτισης witty IP54 witty.home μονοφασικοί 7kW 1x πρίζα 32A Mode 3 Type 2 (M3T2) 1 XEV ,00 1x πρίζα 32A Mode 3 Type 2 (M3T2) + 1x πρίζα 16A Mode 2 Type F (σούκο) 1 XEV ,00 XEV123 τριφασικοί 22kW 1x πρίζα 32A Mode 3 Type 2 (M3T2) 1 XEV ,00 1x πρίζα 32A Mode 3 Type 2 (M3T2) + 1x πρίζα 16A Mode 2 Type F (σούκο) 1 XEV ,00 witty.premium μονοφασικοί 7kW 1x πρίζα 32A Mode 3 Type 2 (M3T2) + RFID 1 XEV ,00 1x πρίζα 32A Mode 3 Type 2 (M3T2) + 1x πρίζα 16A Mode 2 Type F (σούκο) + RFID 1 XEV ,00 XEV223 τριφασικοί 22kW 1x πρίζα 32A Mode 3 Type 2 (M3T2) + RFID 1 XEV ,00 1x πρίζα 32A Mode 3 Type 2 (M3T2) + 1x πρίζα 16A Mode 2 Type F (σούκο) + RFID 1 XEV ,00 witty.park τριφασικός 2x22kW 2x πρίζες 32A Mode 3 Type 2 (M3T2) + 2x πρίζες 16A Mode 2 Type F (σούκο) + RFID + επικοινωνία 1 XEV653C 4.950,00 XEV653C Βάσεις και εξαρτήματα σταθμών φόρτισης βάσεις witty.home / witty.premium στήλη για επιδαπέδια τοποθέτηση ενός σταθμού 1 XEV ,00 στήλη για επιδαπέδια τοποθέτηση δύο σταθμών 1 XEV ,00 βάση μπετόν για το έδαφος 1 XEV ,00 βάσεις witty.park στήλη για επιδαπέδια τοποθέτηση 1 XEV ,00 κιτ επίτοιχης τοποθέτησης 1 XEV ,00 βάση μπετόν για το έδαφος 1 XEV ,00 XEV418 + XEV121 XEV426 + XEV653C 6.05

78 witty εξαρτήματα Εξαρτήματα home / premium / park κάρτες RFID σετ 20 καρτών RFID χρήστη 1 XEV ,00 σετ 3 καρτών RFID διαχειριστή 1 XEV309 44,00 XEV308 καλώδια φόρτισης Mode 3 Type 2 / Type 1, 16A, 1P, 5m 1 XEV ,00 Mode 3 Type 2 / Type 2, 32A, 3P, 5m 1 XEV ,00 Mode 3 Type 2 / Type 2, 16A, 1P, 5m 1 XEV ,00 XEV422 πλ/στ διαχείριση φορτίων διαχειριστής φορτίων για home / premium 3 1 XEV ,00 XEV304 Ηλεκτροκίνηση 6.06

79 Σύνδεση

80 Μπάρες σύνδεσης περονωτές 7.03 Μπάρες σύνδεσης διχαλωτές 7.04 Ακροδέκτες σύνδεσης μπαρών Μπλοκ διανομής ράγας έως 160A 7.05 Μπλοκ διανομής ράγας έως 500A 7.06 Μπαρέτες ορειχάλκινες 7.07 Εξαρτήματα ράγας 7.08 Ακροδέκτες συνδέσεως souplex Μπλοκ ταχείας σύνδεσης και βίδας έως 100A 7.09 Κλέμες ράγας 7.10 Εξαρτήματα κλεμών ράγας 7.11 Σύνδεση

81 Μπάρες σύνδεσης περονωτές Περονωτές μπάρες σύνδεσης μονωμένες ρεύμα διατομή (mm 2 ) στοιχεία KB163P KB163N μονοπολικές με μόνωση από βερνίκι για ασφάλειες L+N 1 63Α, καφέ, φάσης /50 KB163P 3, KB163PG 4,55 63Α, μπλε, ουδετέρου /50 KB163N 3, KB163NG 4,55 KB190C μονοπολικές με πλαστική μόνωση 63Α /50 KB108A 2, KB163A 2, /50 KB180B 4,85 100A KB190C 7, KB190B 14,15 KB263C διπολικές με πλαστική μόνωση 63Α /10 KB263A 5, /10 KB263C 16,12 80Α /10 KB280B 29,14 KB363A τριπολικές με πλαστική μόνωση 63Α /10 KB363A 9, /10 KB363C 16,58 80Α /10 KB380B 32,95 KB463A τετραπολικές με πλαστική μόνωση (μαζί με πλάγια καλύμματα) 63Α /10 KB463A 12, /10 KB463C 22,85 80Α /10 KB480B 48,31 Εξαρτήματα KZ021 πλάγια καλύμματα για μονοπολικές μπάρες (σετ 10τμχ) 1 σετ KZ021 5,27 πλάγια καλύμματα για διπολικές μπάρες (σετ 10τμχ) 1 σετ KZ022 7,56 πλάγια καλύμματα για τριπολικές μπάρες (σετ 10τμχ) 1 σετ KZ023A 7,71 πλάγια καλύμματα για τετραπολικές μπάρες (σετ 10τμχ) 1 σετ KZ024 7,

82 Μπάρες σύνδεσης διχαλωτές Διχαλωτές μπάρες σύνδεσης μονωμένες ρεύμα διατομή (mm 2 ) στοιχεία KD190B μονοπολικές 63Α /100 KDN163A 3, /50 KDN163B 16,07 80A /100 KDN180A 3, /50 KDN180B 18,72 100A KD190B 15,49 KDN263B διπολικές 63A /50 KDN263A 7, /50 KDN263G 11, /20 KDN263B 30,84 80A /50 KDN280A 9, KDN280B 43,15 KDN363B τριπολικές 63Α /50 KDN363A 10, /20 KDN363B 40,06 80A KDN380A 11, KDN380B 46,93 KDN463B τετραπολικές 63A /25 KDN463A 13, /10 KDN463B 52,93 80A /25 KDN480A 14, KDN480B 59,72 Εξαρτήματα KZN023 KZ059 πλάγια καλύμματα για μονοπολικές μπάρες 50 KZN021 0,50 πλάγια καλύμματα για διπολικές και τριπολικές μπάρες 10 KZN023 0,61 πλάγια καλύμματα για τετραπολικές μπάρες 10 KZN024 0,67 μονωτικό κάλυμμα για θέσεις διχαλωτής μπάρας σε αναμονή 5 10 KZ059 2,09 Σύνδεση Ακροδέκτες σύνδεσης μπαρών είσοδος καλωδίων διατομή καλωδίων για μπάρες KB163xx - KB190x από πάνω 1x25mm² 10 KF81A 1,71 2x16mm² 10 KF82A 2,18 KF82A KF83C για μπάρες KB163xx - KB190x από πλάγια 1x35mm² 10 KF83A 2,47 2x25mm² 4 KF83B 5,77 μακρύς ακροδέκτης για μπάρες από πάνω 1x35mm² 10 KF83C 3,68 KB108x - KB480x και KDN163x - KDN480x και πλάγια για διχαλωτές μπάρες από πλάγια 1x25mm² 10 KF84A 2,46 KF84A 7.04

83 Μπλοκ διανομής ράγας έως 160A Ακροδέκτες πολλαπλών συνδέσεων 100Α επεκτεινόμενοι πόλοι συνδέσεις χρώμα πλάτος (mm) 1P 2x35/2x25mm 2 πράσινο 27 5 KH35E 10,80 γκρι 27 5 KH35L 10,80 μπλε 27 5 KH35N 10,80 KH35E Ακροδέκτες πολλαπλών συνδέσεων 160Α επεκτεινόμενοι πόλοι συνδέσεις χρώμα πλάτος (mm) 1P 2x70/2x50mm 2 πράσινο 32,8 3 KH70GN 14,65 γκρι 32,8 3 KH70G 14,65 μπλε 32,8 3 KH70B 14,65 KH70B Ακροδέκτες πολλαπλών συνδέσεων έως 100Α πόλοι συνδέσεις πλάτος (mm) ακροδέκτες πολλαπλών συνδέσεων 80A 3P 2x25/2x16mm 2 ανά πολο 69,2 5 KH23C 14,39 4P 2x25/2x16mm 2 ανά πολο 82,4 5 KH24C 18,55 5P 2x25/2x16mm 2 ανά πολο 102,4 5 KH25C 23,29 KH24C ακροδέκτες πολλαπλών συνδέσεων 100A 4P 2x25/2x16mm 2 ανά πολο 96 5 KH35A 34,47 5P 2x25/2x16mm 2 ανά πολο KH45A 43,09 Τερματικά μπλοκ διανομής ράγας έως 125A K023 πόλοι συνδέσεις πλ/στ 1P είσοδος: 2x25mm 2 2,5 20 K018 7,92 έξοδος: 4x16mm 2 είσοδος: 2x35mm 2 2,5 4 K037 7,92 έξοδος: 4x25mm 2 2P είσοδος: 2x25mm 2 ανά πόλο 4 10 K023 13,95 έξοδος: 4x16mm 2 4P είσοδος: 2x25mm 2 ανά πόλο 7 5 K024 28,03 έξοδος: 4x16mm 2 5P είσοδος: 2x25mm 2 ανά πόλο έξοδος: 4x16mm 2 8,5 5 K025 35,

84 Μπλοκ διανομής ράγας έως 500A πόλοι Ιον συνδέσεις πλ/στ KJ02A 1½ 4 KJ02D 21, KJ02C 32,67 2½ 4 KJ02A 46,32 2½ 4 KJ02B 51,15 μπλοκ διανομής 1P 1P 125A είσοδος: 1x35 + 1x16mm 2 έξοδος: 6x16mm 2 160A είσοδος: 1x70mm 2 έξοδος: 6x16mm 2 250A είσοδος: 1x95mm 2 έξοδος: 2x25 + 5x16 + 4x10mm 2 400A είσοδος: 1x150mm 2 έξοδος: 2x25 + 5x16 + 4x10mm 2 500A είσοδος: μπάρα χαλκού 24x6mm έξοδος: 2x2, x2, x10mm² 2½ 4 KJ02G 52,95 μπλοκ διανομής (κατανομείς με μπαρέτες) 2P 90A ανά μπάρα: 2x25 +10x16mm 2 7½ 1 KJ01A 25,50 4P 80A ανά μπάρα: 1x16 + 8x10mm KJ01B 30,43 125A ανά μπάρα: 1x35 + 1x x16mm 2 7½ 1 KJ01C 37,83 160A ανά μπάρα: 1x50 + 3x35 + 8x16mm 2 9½ 1 KJ01D 93,69 KJ01B μπλοκ διανομής μονομπλόκ 4P 100A ανά φάση: 1x25/2x10 + 5x6mm 2 5½ 1 KJ02E 34,52 ουδέτερος: 1x25/6x10 + 4x6mm 2 KJ02E μπλοκ διανομής (κατανομείς με μπαρέτες) με προστατευτικό κάλυμμα IP2x 2P 100A ανά μπάρα: 2x35 + 2x16 + 9x10mm 2 7½ 1 KJ01AN 29,40 4P 80A ανά μπάρα: 2x25 + 7x10mm KJ01BN 32,25 125A ανά μπάρα: 2x35 + 2x25 + 9x16mm 2 7½ 1 KJ01CN 40,14 Σύνδεση KJ01CN μπλοκ διανομής με δυνατότητα επέκτασης 4P 100A ανά μπάρα: 2x25 + 5x16mm KJ100A 33,61 125A ανά μπάρα: 1x35 + 3x x16mm KJ125B 38,57 160A ανά μπάρα: 1x70 + 3x35 + 8x16mm KJ160A 93,69 KJ100A KJ12NB συμπληρωματικές μπαρέτες ουδετέρου 1P 100A 2x25 + 5x16mm 2 για το KJ100A 1 KJ07NB 5,25 125A 1x35 + 7x25 + 4x16mm 2 για το KJ160B 1 KJ12NB 9,36 125A 1x35 + 3x x16mm 2 για το KJ125B 1 KJ15NB 15,

85 Μπαρέτες ορειχάλκινες Μπαρέτες ορειχάλκινες με βάση μήκος (mm) KM04L KM08L KM10A KM10B KM10E KM11B φάσης 4 συνδέσεις 2x16 + 2x10mm KM04L 2,27 8 συνδέσεις 4x16 + 4x10mm 2 2x30 10 KM08L 4,06 7 συνδέσεις 3x16 + 4x10mm KM07L 2,42 10 συνδέσεις 5x16 + 5x10mm KM10C 2,86 11 συνδέσεις 5x16 + 6x10mm KM11L 2,89 10 συνδέσεις 2x16 + 8x10mm KM10L 4,90 ουδετέρου 7 συνδέσεις 3x16 + 4x10mm KM07N 2,42 10 συνδέσεις 5x16 + 5x10mm KM10A 2,86 11 συνδέσεις 5x16 + 6x10mm KM11N 2,89 10 συνδέσεις 2x16 + 8x10mm KM10N 4,90 13 συνδέσεις 6x16 + 7x10mm KM13N 2,94 17 συνδέσεις 1x25 + 8x16 + 8x10mm KM17N 5,01 25 συνδέσεις 1x x x10mm KM25N 6,45 γείωσης 7 συνδέσεις 3x16 + 4x10mm KM07E 2,42 10 συνδέσεις 5x16 + 5x10mm KM10B 2,86 11 συνδέσεις 5x16 + 6x10mm KM11E 2,89 10 συνδέσεις 2x16 + 8x10mm KM10E 4,90 13 συνδέσεις 6x16 + 7x10mm KM13E 2,94 11 συνδέσεις 1x25 + 5x16 + 5x10mm KM11B 2,89 17 συνδέσεις 1x25 + 8x16 + 8x10mm KM17E 5,01 25 συνδέσεις 1x x x10mm KM25E 6,45 Μπαρέτες ορειχάλκινες χωρίς βάση μήκος (mm) K142 K144 K156 K159 μπαρέτες ορειχάλκινες 12x2mm, 63A 4 συνδέσεις 2x16 + 2x10mm K140 1,09 7 συνδέσεις 3x16 + 4x10mm K142 1,18 10 συνδέσεις 5x16 + 5x10mm K143 2,10 11 συνδέσεις 5x16 + 6x10mm K144 1,46 13 συνδέσεις 6x16 + 7x10mm K148 2,34 11 συνδέσεις 1x25 + 5x16 + 5x10mm K151 2,21 17 συνδέσεις 1x25 + 8x16 + 8x10mm K156 2,88 25 συνδέσεις 1x x x10mm K158 3,77 38 συνδέσεις 1x25 + 8x x10mm K159 12,13 Βάσεις για μπαρέτες ορειχάλκινες (K140 - K159) KZ012 βάση μπλε για ουδέτερο 10 KZ012 0,66 βάση πράσινο/κίτρινο για γείωση 10 KZ013 0,66 βάση μπέζ για φάση 10 KZ014 0,66 KZ013 KZ

86 Εξαρτήματα μπαρετών Εξαρτηματα για ορειχάλκινες μπαρέτες μεταλλικές βάσεις για μπαρέτες μεταλλικό στήριγμα ράγας για τις ορειχάλκινες μπαρέτες με βάση κωδ. KZ012 / KZ013 / KZ014 (σετ 10τμχ) 1 σετ KZ060 4,50 KZ060 UT92A βάση μεταλλική για ορειχάλκινες μπαρέτες ή μπλοκ ταχείας σύνδεσης, 250mm βάση μεταλλική για ορειχάλκινες μπαρέτες ή μπλοκ ταχείας σύνδεσης, 500mm 1 UT91A 4,11 1 UT92A 13,01 UT92S σετ μεταλλικών βάσεων με ακροδέκτες βάση μεταλλική μονωμένη με 1 μπάρα γείωσης, 250mm 1 UT91B 12,36 βάση μεταλλική μονωμένη με 2 μπαράκια γείωσης, 550mm 1 UT92B 29,88 βάση μεταλλική μονωμένη με 1 μπλοκ ταχείας σύνδεσης, 250mm 1 UT91S 14,15 βάση μεταλλική μονωμένη με 2 μπλοκ ταχείας σύνδεσης, 500mm 1 UT92S 37,36 Εξαρτήματα ράγας ράγα DIN συμμετρική διάτρητη ράγα DIN βάθους 10mm, μήκους 2000mm 1 A099B 16,44 A099B διαχωριστικό απαγωγής θερμότητας πλάτους 1/2 12 LZ060 1,31 LZ060 μετατροπείς ύψους για συνδυασμό χαμηλού και υψηλού υλικού μετατροπέας ύψους 15mm για χαμηλό υλικό πλάτους 1 20 L061 1,53 μετατροπέας ύψους 10mm για χαμηλό υλικό πλάτους 1 20 L066 1,11 μετατροπέας ύψους 10mm για χαμηλό υλικό πλάτους 2 20 L067 1,31 μετατροπέας ύψους 10mm για χαμηλό υλικό πλάτους 4 10 L ,25 μετατροπέας ύψους 10mm για χαμηλό υλικό πλάτους L069 4,48 Σύνδεση L061 Ακροδέκτες συνδέσεως souplex (κυπαρισάκια) Με βάση στήριξης K21601 K22501 για καλώδιο 2 x 6mm² 50/100 K ,94 2 x 10mm² 25/50 K ,00 2 x 16mm² 25/50 K ,17 2 x 25mm² 10/25 K ,49 2 x 35mm² 10/25 K ,59 2 x 70mm² 10/25 K270 13,28 2 x 150mm² 5/15 K ,

87 Μπλοκ ταχείας σύνδεσης και βίδας έως 100A Μπλοκ ταχέιας σύνδεσης 63A KN06E KN18E KN06N KN10E KN10N συνδέσεις πλάτος (mm) μπλοκ ταχείας σύνδεσης γείωσης PE 5 συνδέσεων 5x4mm 2 + 1x25mm² 30 1 KN06E 4,18 10 συνδέσεων 8x4mm 2 + 2x25mm KN10E 4,87 14 συνδέσεων 11x4mm 2 + 3x25mm KN14E 5,47 18 συνδέσεων 14x4mm 2 + 4x25mm KN18E 5,90 22 συνδέσεων 17x4mm 2 + 5x25mm KN22E 8,07 26 συνδέσεων 20x4mm 2 + 6x25mm KN26E 9,21 μπλοκ ταχείας σύνδεσης ουδετέρου N 5 συνδέσεων 5x4mm 2 + 1x25mm KN06N 4,18 10 συνδέσεων 8x4mm 2 + 2x25mm KN10N 4,87 14 συνδέσεων 11x4mm 2 + 3x25mm KN14N 5,47 18 συνδέσεων 14x4mm 2 + 4x25mm KN18N 5,90 22 συνδέσεων 17x4mm 2 + 5x25mm KN22N 8,07 26 συνδέσεων 20x4mm 2 + 6x25mm KN26N 9,21 KN06P KN10P μπλοκ ταχείας σύνδεσης φάσης P 5 συνδέσεων 5x4mm 2 + 1x25mm KN06P 4,18 10 συνδέσεων 8x4mm 2 + 2x25mm KN10P 4,87 14 συνδέσεων 11x4mm 2 + 3x25mm KN14P 5,47 18 συνδέσεων 14x4mm 2 + 4x25mm KN18P 5,90 22 συνδέσεων 17x4mm 2 + 5x25mm KN22P 8,07 26 συνδέσεων 20x4mm 2 + 6x25mm KN26P 9,21 KN26P εξαρτήματα γεφύρωσης γείωσης (σετ 10τμχ) 12 1 σετ KN99E 15,82 ουδετέρου (σετ 10τμχ) 12 1 σετ KN99N 15,82 KN99E KN99N KN99P φάσης (σετ 10τμχ) 12 1 σετ KN99P 15,82 Μπλοκ τερματικών συνδέσεων με βίδα (συμβατά με τις βάσεις στήριξης για μπλοκ ταχείας σύνδεσης ) KN04N KN07N VZ711 UZ00K2 KN04P συνδέσεις πλάτος (mm) 4 συνδέσεων 90Α ουδετέρου 4x25mm KN04N 4,35 φάσης 4x25mm KN04P 4,35 7 συνδέσεων 100Α ουδετέρου 7x25mm KN07N 4,61 φάσης 7x25mm KN07P 4,61 Βάσεις στήριξης για μπλοκ ταχείας σύνδεσης ωφέλιμο πλάτος (mm) γενικής χρήσης σε ράγα KN00A 2,26 για πίνακα golf VZ705N 1,57 για πίνακα golf VZ706N 2,42 για πίνακα golf VZ707N 2,82 για πίνακα golf 18/ VZ708N 3,91 για πίνακα vega D FD00Q1 5,35 για πίνακα volta / vector VZ711 4,31 για πίνακα gamma GZ30A 3,67 για πίνακα fw UZ00K1 4,01 για πίνακα fw (κλιμακωτή) 2x75 1 UZ00K2 4,02 - Για διαστάσεις των βάσεων και των μπλοκ ταχείας σύνδεσης, βλ. σελ του καταλόγου 7.09

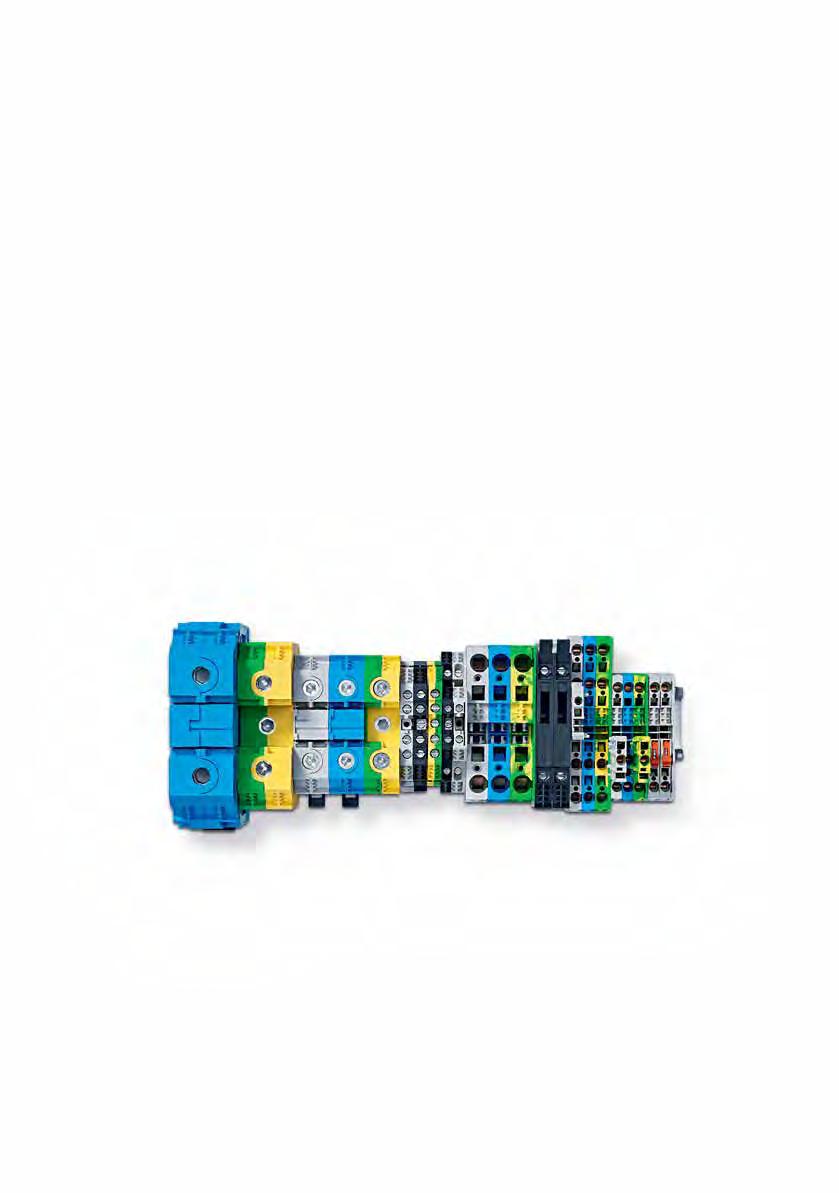

88 Κλέμες ράγας Κλέμες ράγας για καλώδιο Un Ιn πλάτος (mm) KXA04LH KXA10NH KXB04E φάσης, χρώμα γκρι 2,5mm 2 800V 24A 5 50/100 KXA02LH 0,43 4mm 2 800V 32A 6 50/100 KXA04LH 0,65 6mm V 41A 8 50/100 KXA06LH 0,85 10mm V 57A 10 25/50 KXA10LH 1,57 16mm V 71A 12 25/50 KXA16LH 2,29 35mm V 124A 16 10/20 KXB35LH 4,73 70mm V 192A 24 10/20 KXB70LH* 9,55 150mm V 309A 28 5/10 KXB150LH* 19,97 ουδετέρου, χρώμα μπλε 2,5mm 2 800V 24A 5 50/100 KXA02NH 0,47 4mm 2 800V 32A 6 50/100 KXA04NH 0,65 6mm V 41A 8 50/100 KXA06NH 1,22 10mm V 57A 10 25/50 KXA10NH 1,57 16mm V 71A 12 25/50 KXA16NH 2,44 35mm V 124A 16 10/20 KXB35NH 3,12 70mm V 192A 24 10/20 KXB70NH* 14,25 150mm V 309A 28 5/10 KXB150NH* 23,45 γείωσης, χρώμα πράσινο / κίτρινο 2,5mm 2 800V 24A 5 50/100 KXA02E 1,80 4mm 2 800V 32A 6 50/100 KXB04E* 2,02 6mm V 41A 8 50/100 KXB06E* 2,33 10mm V 57A 10 25/50 KXB10E* 3,95 16mm V 71A 12 25/50 KXA16E* 4,24 35mm V 124A 16 10/20 KXB35E* 8,00 70mm V 192A 24 10/20 KXB70E* 24,30 *παραδίδονται με τερματικό μονωτικό κλέμες ράγας της κύριας γραμμής έως 415A 25-95mm 2 232A 25 1 KR95P 38, mm 2 309A 31 1 KR15P 49, mm 2 415A 36 1 KR24P 57,72 Σύνδεση KR15P διπλή, χρώμα γκρι 2,5mm 2 400V 24A 6 50/100 KXA02LX 1,87 4mm 2 400V 32A 6 50/100 KXA04LX 2,12 για καλώδιο Un πλάτος (mm) συσκ. κωδικός τριπλή, χρώμα γκρι L + N + PE, 32A 4mm 2 400V 5 50 KXA04I2 3,30 L + L, 32A 4mm 2 400V 6 50 KXA04I4 1,86 L + L + PE, 32A 4mm 2 400V 6 50 KXA04I6 3,73 KXA02LX KXB04F5 για καλώδιο Un Ιn πλάτος (mm) συσκ. κωδικός με μαχαιρωτή απομόνωση 4mm 2 800V 20A 6 50 KXA04KD 2,81 για καλώδιο Un Ιn ασφάλειες συσκ. κωδικός με ασφάλεια 4mm 2 800V 20A 5x30 50 KXB04F5 5,35 6,3x32 50 KXB04F6 6,

89 Κλέμες ράγας - εξαρτήματα Τερματικά στηρίγματα για κλέμες ράγας πλάτος (mm) 2,5 έως 35mm² 8 100/50 KWB01 0,85 70 και 150mm² /50 KWB02 2,02 KWB01 KWE05G KWE01B KWE04GR Tερματικά μονωτικά χωρίσματα για κλέμες ράγας φάσης, χρώμα γκρι KXA02LH, KXΑ04LH 10 KWE01G 0,21 KXA06LH 10 KWE02G 0,54 KXA10L, KXA16L 10 KWE04G 0,42 KXA10LH 10 KWE05G 0,45 KXA16LH 10 KWE06G 0,61 KXA35L 10 KWE03G 1,31 ουδετέρου, χρώμα μπλε KXA02NH, KXΑ04NH 10 KWE01B 0,30 KXA06NH 10 KWE02B 0,54 KXA10N, KXA16N 10 KWE04B 0,48 KXA10NH 10 KWE05B 0,45 KXA16NH 10 KWE06B 0,61 KXA35N 10 KWE03B 1,44 γείωσης, χρώμα πράσινο/κίτρινο KXA02E 10 KWE01GR 0,48 KXA10E, KXA16E 10 KWE04GR 0,66 διπλής και τριπλής κλέμας, χρώμα γκρι KXA04I2, KXA04I4, KXA04I5 10 KWE21G 0,62 KXA02LX 10 KWE25G 0,62 KXA04LX 10 KWE26G 0,62 μαχαιρωτής απομόνωσης KXA04KD 10 KWE27G 0,50 KWL001 Ετικέτες σημάνσεως για κλέμες ράγας αριθμημένες ετικέτες με ψηφία από 0-9 σετ 50τμχ των 10 ψηφίων (0-9) σε κουτί αποθήκευσης αριθμημένες ετικέτες με ψηφία από σετ 25τμχ των 100 ψηφίων (1-10, 11-20,..., ) αριθμημένες ετικέτες με ψηφία από σετ 25τμχ των 100 ψηφίων ( , ,..., ) 1 KWL001 90,21 1 KWL002 48,82 1 KWL003 48,82 ετικέτες με σύμβολα L1, L2,L3, N, PE 1 KWL004 14,86 σετ 50τμχ των πέντε συμβόλων 10 κενές ετικέτες (σετ 25τμχ) 1 KWL005 5,05 στήριγμα για τοποθέτηση ετικετών σε κλέμες (σετ 10τμχ) 1 KWL006 17,80 KWL

90 Κλέμες ράγας - εξαρτήματα Μονωμένες συνδέσεις μεταξύ ακροδεκτών για κλέμες 2 x 2,5mm 2 KXA02xx 10 KWJ02B2 0,96 3 x 2,5mm 2 KXA02xx 10 KWJ02B3 1,34 4 x 2,5mm 2 KXA02xx 10 KWJ02B4 1,75 5 x 2,5mm 2 KXA02xx 10 KWJ02B5 2,31 10 x 2,5mm 2 KXA02xx 10 KWJ02B10 3,52 KWJ02B2 KWJ04B4 2 x 4mm 2 KXA04xx, KXB04xx 10 KWJ04B2 1,34 3 x 4mm 2 KXA04xx, KXB04xx 10 KWJ04B3 1,81 4 x 4mm 2 KXA04xx, KXB04xx 10 KWJ04B4 1,77 5 x 4mm 2 KXA04xx, KXB04xx 10 KWJ04B5 2,36 10 x 4mm 2 KXA04xx, KXB04xx 10 KWJ04B10 4,70 2 x 6mm 2 KXA06xx, KXB06xx 10 KWJ06B2 1,04 3 x 6mm 2 KXA06xx, KXB06xx 10 KWJ06B3 1,44 4 x 6mm 2 KXA06xx, KXB06xx 10 KWJ06B4 1,85 5 x 6mm 2 KXA06xx, KXB06xx 10 KWJ06B5 2,45 10 x 6mm 2 KXA06xx, KXB06xx 10 KWJ06B10 4,35 2 x 10mm 2 KXA10xx, KXB10xx 10 KWJ10B2 4,26 3 x 10mm 2 KXA10xx, KXB10xx 10 KWJ10B3 2,34 10 x 10mm 2 KXA10xx, KXB10xx 10 KWJ10B10 6,51 KWJ02B10 2 x 16mm 2 KXA16xx 10 KWJ16A2 1,93 3 x 16mm 2 KXA16xx 10 KWJ16A3 2,67 2 x 35mm 2 KXB35xx 10 KWJ35B2 3,29 3 x 35mm 2 KXB35xx 10 KWJ35B3 4,95 5 x 35mm 2 KXB35xx 10 KWJ35B5 9,28 Μη μονωμένες συνδέσεις μεταξύ ακροδεκτών KWJ70C2 για κλέμες συσκ. κωδικός 2 x 70mm 2 KXB70xx 10 KWJ70C2 6,62 3 x 70mm 2 KXB70xx 10 KWJ70C3 8,85 2 x 150mm 2 KXB150xx 10 KWJ150C2 13,05 3 x 150mm 2 KXB150xx 10 KWJ150C3 19,02 Σύνδεση 7.12
