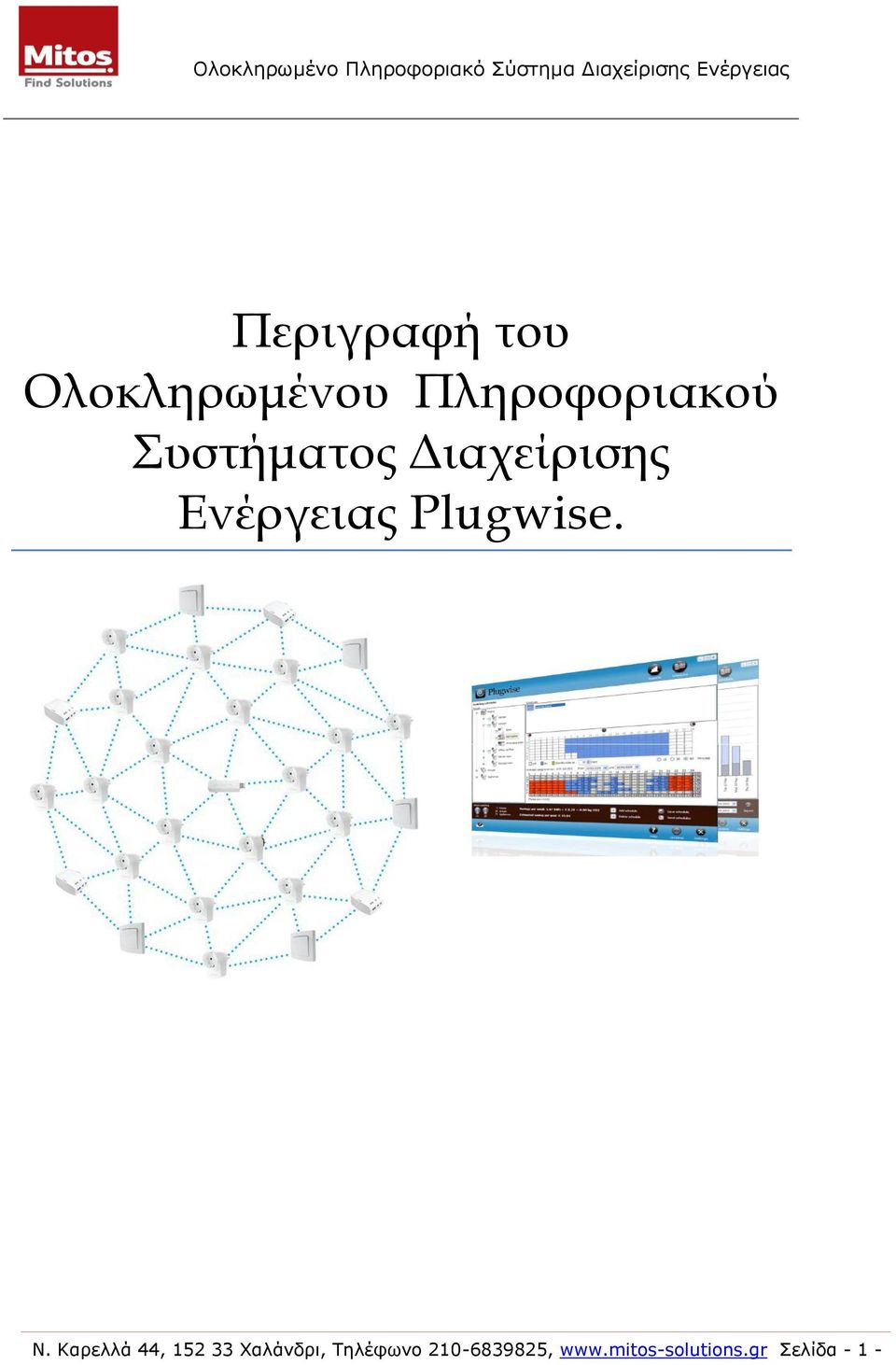

1 Περιγραφή του Ολοκληρωμένου Πληροφοριακού Συστήματος Διαχείρισης Ενέργειας Plugwise. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 1 -

2 Περιεχόμενα Περιεχόμενα...2 Εισαγωγή...3 Σύντομη Περιγραφή Συστήματος...4 Εξοπλισμός & Λογισμικό Εφαρμογών του Συστήματος...5 Αρχιτεκτονική Συστήματος Πλεονεκτήματα Συστήματος Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 2 -

3 Εισαγωγή Έρευνα του Οργανισμού Κοινωνικής Ευθύνης Ethical Junction Org. ( το 2010 σε επιχειρήσεις της Ε.Ε., έδειξε ότι το 46% της ηλεκτρικής ενέργειας καταναλώνεται εκτός ωραρίου εργασίας των επιχειρήσεων αυτών. Το ποσοστό όσο εντυπωσιακό και να φαίνεται είναι πραγματικό, αν αναλογιστούμε ότι περίπου κατά μέσο όρο ώρες ετησίως οι επιχειρήσεις δεν λειτουργούν και δεν παράγουν. Το πληροφοριακό σύστημα διαχείρισης ενέργειας Plugwise, έχει σχεδιαστεί ώστε να διασφαλίσει ότι η κατανάλωση της ηλεκτρικής ενέργειας κατά συνέπεια και τα λειτουργικά έξοδα κάθε επιχείρησης ή οργανισμού σε ότι αφορά το ρεύμα, θα συμβαδίζουν με την παραγωγικότητα τους. Παράλληλα, η ελαχιστοποίηση στην εκπομπή του CO 2 (ανθρακικό αποτύπωμα), θα συντελέσει σημαντικά στην ευαισθησία και στο χρέος που έχουμε όλοι μας απέναντι στο περιβάλλον. Την σημερινή εποχή που διέπεται τόσο από την οικονομική κρίση, όσο και από την ολοένα αυξανόμενη τάση ευαισθητοποίησης απέναντι στο περιβάλλον ιδιαίτερα σε θέματα ενέργειας, το σύστημα Plugwise αποτελεί την ιδανική λύση, καθώς συνδυάζει το τερπνόν μετά του ωφελίμου, διότι: Μείωση στην κατανάλωση άσκοπης ενέργειας => Μείωση στα λειτουργικά έξοδα. Μείωση στην κατανάλωση άσκοπης ενέργειας => Μείωση στην εκπομπή ρύπων. Και όλα αυτά μέσα από ένα πληροφοριακό σύστημα διαχείρισης που μέλημα του είναι πρωταρχικά να διαθέσει την γνώση και την πληροφορία για την άσκοπή κατανάλωση και εν συνεχεία να παρέχει τα κατάλληλα εργαλεία, ώστε να αντιμετωπιστεί αυτή η κατανάλωση. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 3 -

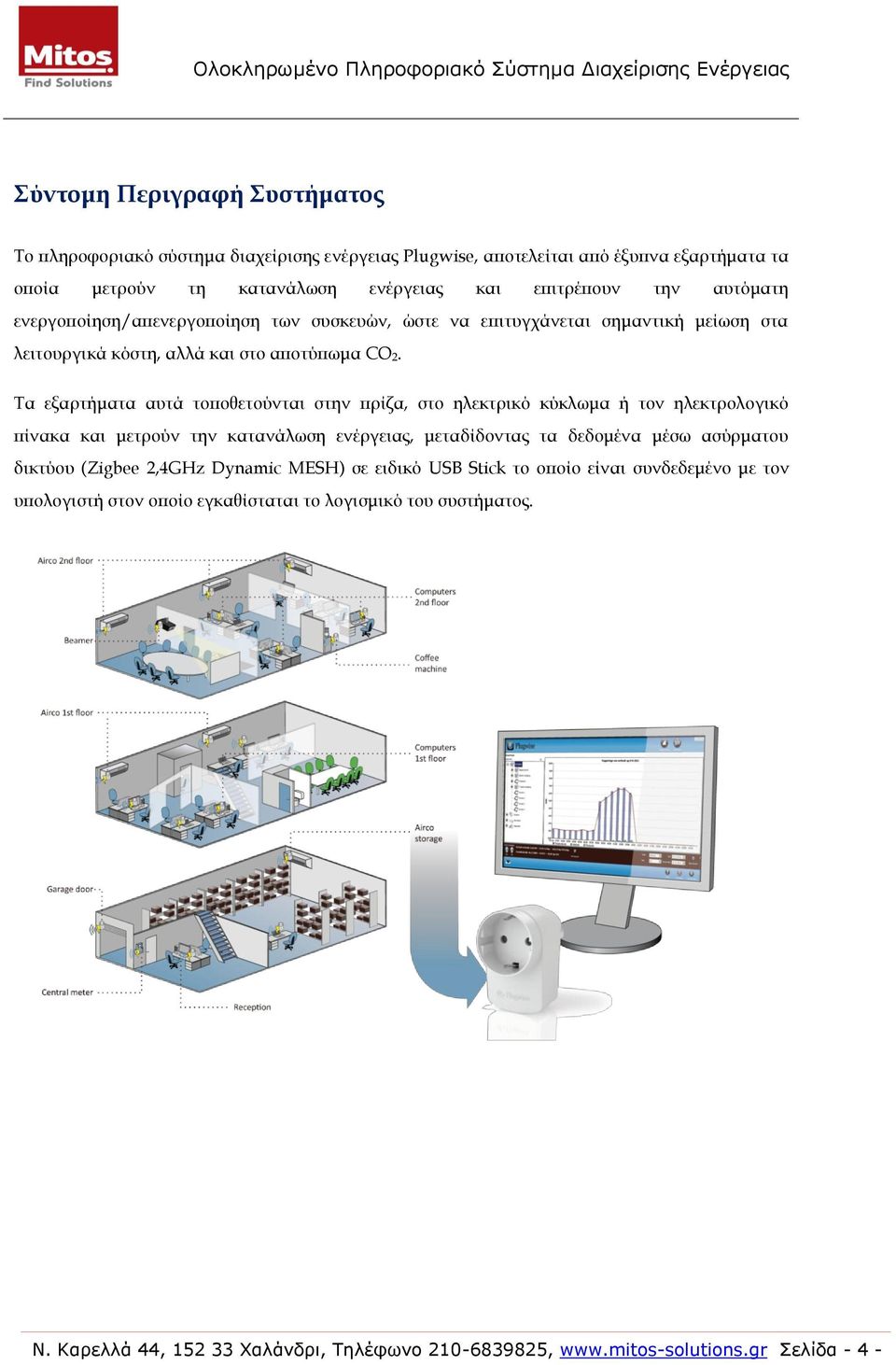

4 Σύντομη Περιγραφή Συστήματος Το πληροφοριακό σύστημα διαχείρισης ενέργειας Plugwise, αποτελείται από έξυπνα εξαρτήματα τα οποία μετρούν τη κατανάλωση ενέργειας και επιτρέπουν την αυτόματη ενεργοποίηση/απενεργοποίηση των συσκευών, ώστε να επιτυγχάνεται σημαντική μείωση στα λειτουργικά κόστη, αλλά και στο αποτύπωμα CO 2. Τα εξαρτήματα αυτά τοποθετούνται στην πρίζα, στο ηλεκτρικό κύκλωμα ή τον ηλεκτρολογικό πίνακα και μετρούν την κατανάλωση ενέργειας, μεταδίδοντας τα δεδομένα μέσω ασύρματου δικτύου (Zigbee 2,4GHz Dynamic MESH) σε ειδικό USB Stick το οποίο είναι συνδεδεμένο με τον υπολογιστή στον οποίο εγκαθίσταται το λογισμικό του συστήματος. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 4 -

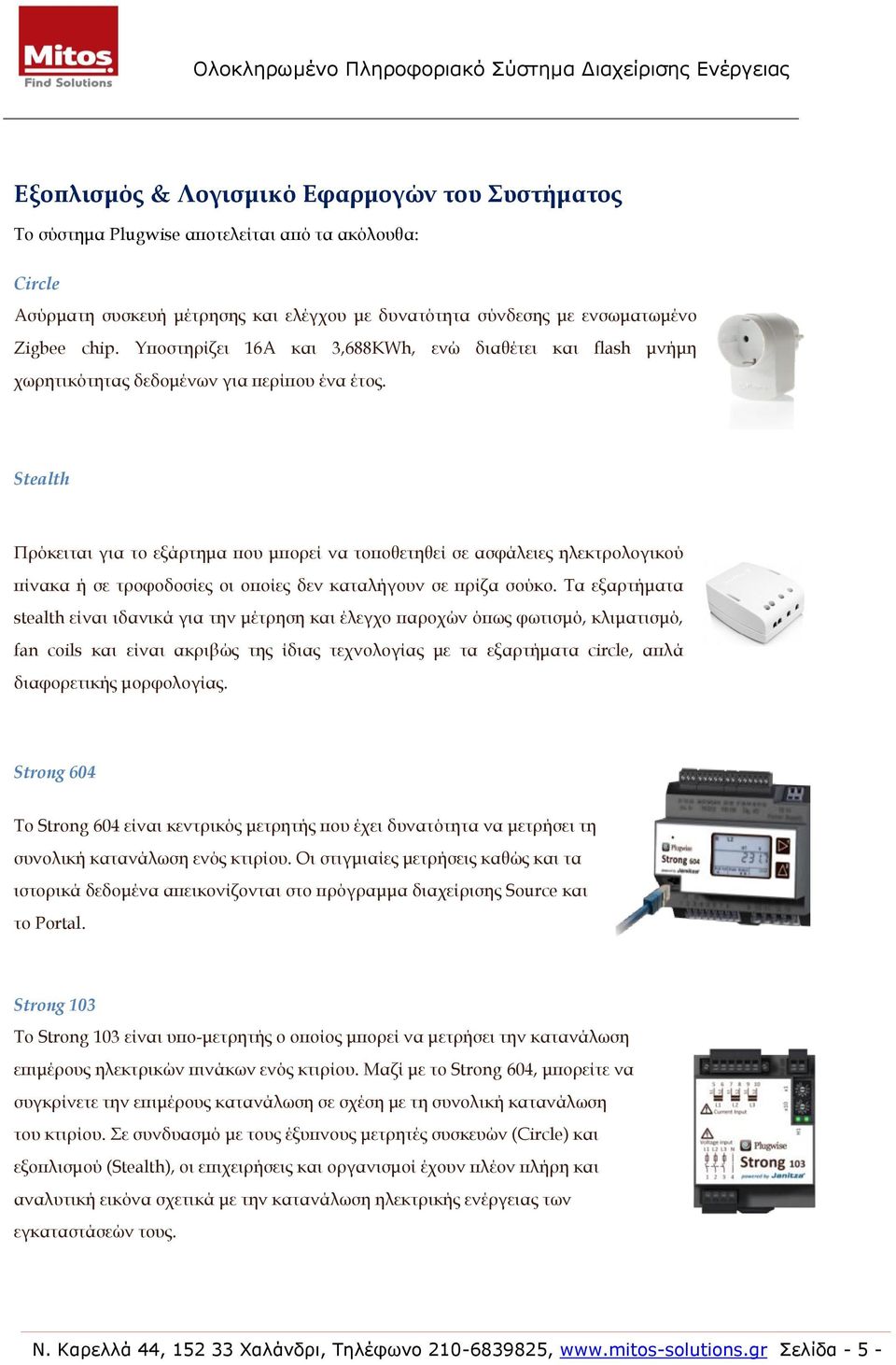

5 Εξοπλισμός & Λογισμικό Εφαρμογών του Συστήματος To σύστημα Plugwise αποτελείται από τα ακόλουθα: Circle Ασύρματη συσκευή μέτρησης και ελέγχου με δυνατότητα σύνδεσης με ενσωματωμένο Zigbee chip. Υποστηρίζει 16A και 3,688ΚWh, ενώ διαθέτει και flash μνήμη χωρητικότητας δεδομένων για περίπου ένα έτος. Stealth Πρόκειται για το εξάρτημα που μπορεί να τοποθετηθεί σε ασφάλειες ηλεκτρολογικού πίνακα ή σε τροφοδοσίες οι οποίες δεν καταλήγουν σε πρίζα σούκο. Τα εξαρτήματα stealth είναι ιδανικά για την μέτρηση και έλεγχο παροχών όπως φωτισμό, κλιματισμό, fan coils και είναι ακριβώς της ίδιας τεχνολογίας με τα εξαρτήματα circle, απλά διαφορετικής μορφολογίας. Strong 604 To Strong 604 είναι κεντρικός μετρητής που έχει δυνατότητα να μετρήσει τη συνολική κατανάλωση ενός κτιρίου. Οι στιγμιαίες μετρήσεις καθώς και τα ιστορικά δεδομένα απεικονίζονται στο πρόγραμμα διαχείρισης Source και το Portal. Strong 103 To Strong 103 είναι υπο-μετρητής ο οποίος μπορεί να μετρήσει την κατανάλωση επιμέρους ηλεκτρικών πινάκων ενός κτιρίου. Μαζί με το Strong 604, μπορείτε να συγκρίνετε την επιμέρους κατανάλωση σε σχέση με τη συνολική κατανάλωση του κτιρίου. Σε συνδυασμό με τους έξυπνους μετρητές συσκευών (Circle) και εξοπλισμού (Stealth), οι επιχειρήσεις και οργανισμοί έχουν πλέον πλήρη και αναλυτική εικόνα σχετικά με την κατανάλωση ηλεκτρικής ενέργειας των εγκαταστάσεών τους. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 5 -

6 Stick Η διασύνδεση μεταξύ των Circle και του λογισμικού Source ή Source Pro επιτυγχάνεται με το Stick. Το Stick συνδέεται στον υπολογιστή ή στο οποίο εγκαθίσταται το λογισμικό του συστήματος. Switch Πρόκειται για ασύρματο διακόπτη που εφαρμόζεται στον τοίχο και ελέγχει μία ομάδα εξαρτημάτων Plugwise (circles ή stealths), την οποία ορίζουμε από το λογισμικό και με τον τρόπο αυτό μπορούμε να ελέγχουμε χειροκίνητα το άνοιγμα/κλείσιμο της τροφοδοσίας της ομάδας αυτής. Sense To Sense είναι ασύρματος αισθητήρας θερμοκρασίας και σχετικής υγρασίας ο οποίος έχει τη δυνατότητα να ελέγχει για παράδειγμα τις κλιματιστικές μονάδες τύπου split. Επίσης, το Sense προσφέρει ιστορικά στοιχεία για τις επικρατούσες θερμοκρασίες σε διάφορα σημεία του κτιρίου προσφέροντας έτσι στοιχεία για τη βελτιστοποίηση των συνθηκών. Scan To Scan είναι ασύρματος αισθητήρας κίνησης και φωτεινότητας ο οποίος έχει τη δυνατότητα να ελέγχει εξοπλισμό και φωτισμό σε χώρους. Ο σκοπός του Scan είναι να μην υπάρχει κατανάλωση ενέργειας όταν οι χώροι είναι άδειοι. Με το Scan, κατά τις ώρες μεγάλης φωτεινότητας μπορεί να οριστεί να μην ανοίγουν τα φώτα, εξοικονομώντας έτσι ενέργεια κατά τις εργάσιμες ώρες. Επίσης, το Scan προσφέρει στοιχεία σχετικά με την κίνηση / πληρότητα στους χώρους όπου έχει τοποθετηθεί. Stretch Lite Pro To Stretch Lite Pro (SLP) είναι το gateway το οποίο χρησιμοποιείται, προκειμένου να ενοποιήσει τα απομακρυσμένα δίκτυα Plugwise μέσω του Ethernet δικτύου, ώστε Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 6 -

7 το συνολικό σύστημα να διαχειρίζεται κεντρικά από το λογισμικό Source Pro. Επίσης, το SLP μας επιτρέπει να εγκαταστήσουμε το λογισμικό σε απόσταση από το δίκτυο Plugwise (π.χ. εγκατάσταση δικτύου Plugwise στο ισόγειο και λογισμικό Source στον 7 ο όροφο) Source To λογισμικό Source επιτρέπει τη διαχείριση όλων των συσκευών που είναι συνδεδεμένες με Circle. Πιο συγκεκριμένα, το λογισμικό Source έχει τις εξής δυνατότητες: Παρακολούθηση κατανάλωσης ηλεκτρικής ενέργειες, κόστος και εκπομπές CO2 σε επίπεδο συσκευών, ομάδα συσκευών, χώρων, ορόφων κτιρίων κλπ. Έλεγχος της λειτουργίας ηλεκτρικών συσκευών (ON/FF) είτε στιγμιαία είτε με πρόγραμμα. Παρακολούθηση Θερμοκρασίας και σχετικής υγρασίας κάθε χώρου και δυνατότητα ελέγχου κλιματιστικών κλπ βάσει κλιματικών απαιτήσεων. Παρακολούθηση κίνησης πληθυσμού με απώτερο σκοπό να μειωθεί η κατανάλωση ενέργειας όταν δεν απαιτείται. Το λογισμικό Source Pro έχει τα εξής επιπλέον χαρακτηριστικά: o o Διασύνδεση πολλαπλών δικτύων Plugwise (κτίρια, ορόφους κλπ.) Διασύνδεση μετρητών τύπου Modbus, κλπ. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 7 -

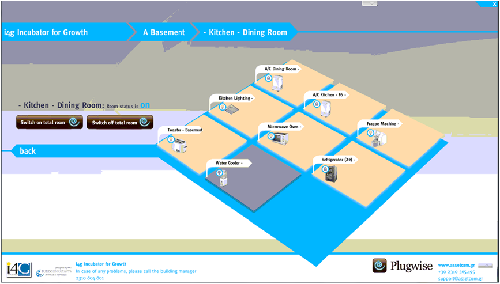

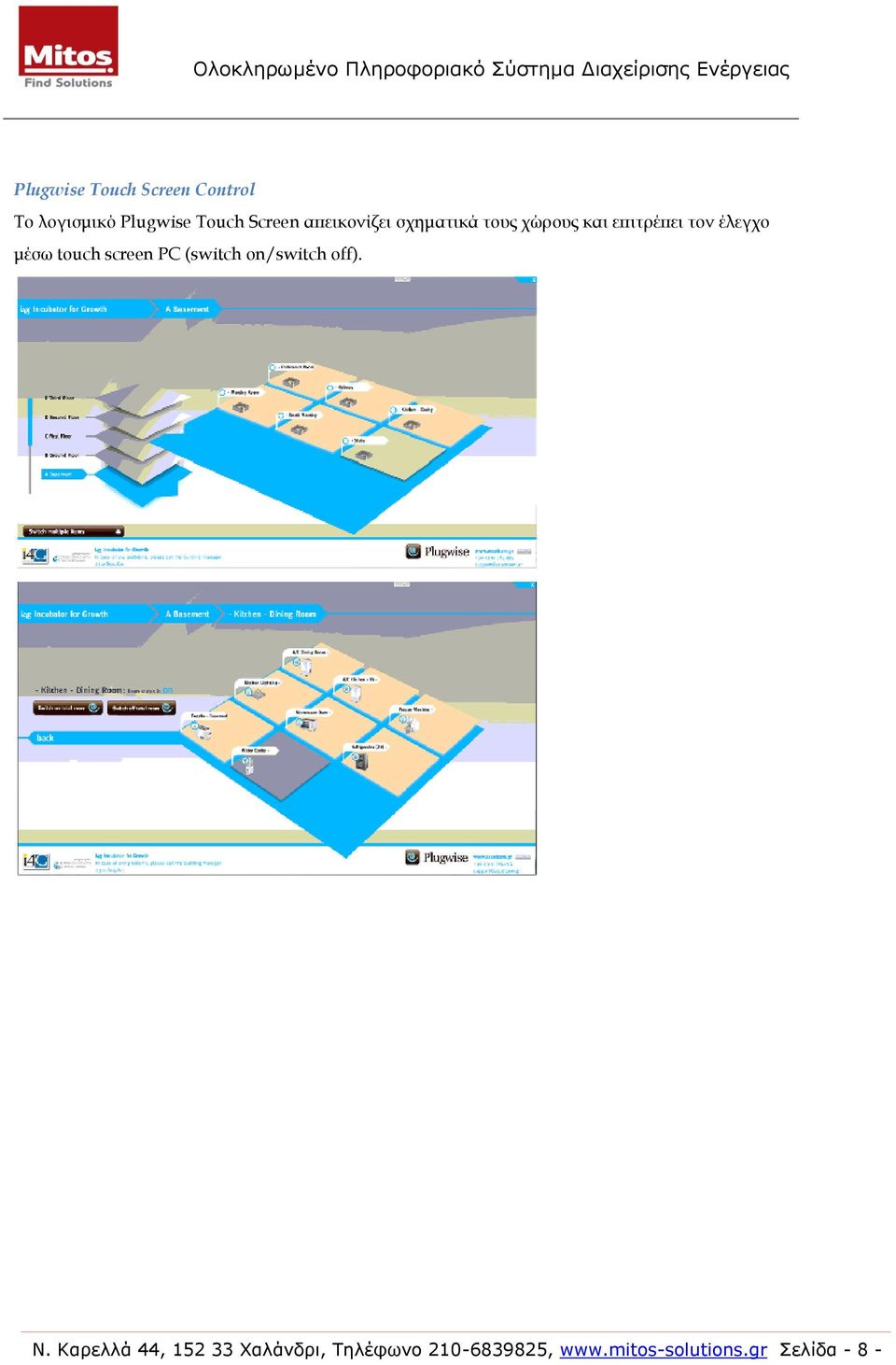

8 Plugwise Touch Screen Control To λογισμικό Plugwise Touch Screen απεικονίζει σχηματικά τους χώρους και επιτρέπει τον έλεγχο μέσω touch screen PC (switch on/switch off). Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 8 -

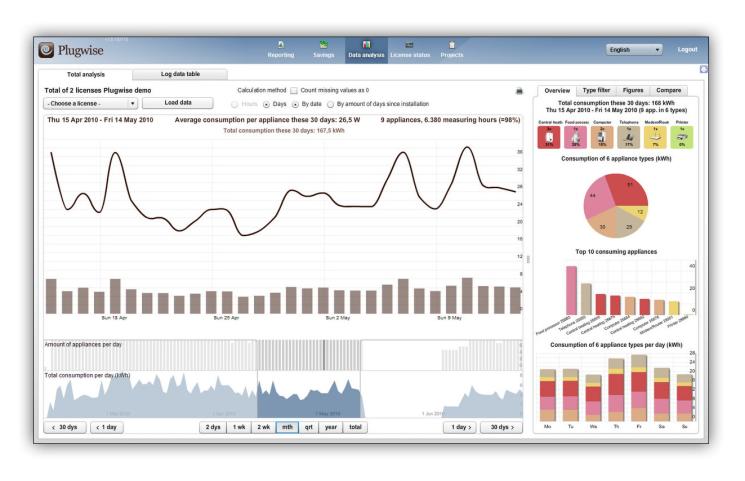

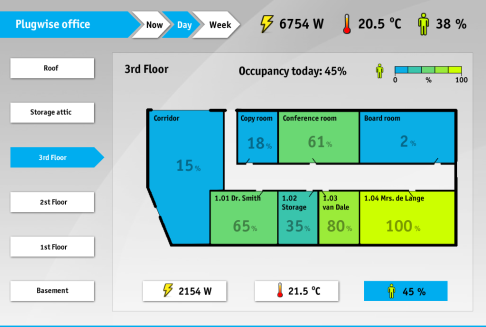

9 Plugwise Floor Plan Design Το Floorplan Design προσφέρει στον διαχειριστή του κτιρίου πληροφορίες πραγματικού χρόνου σχετικά με τις καταναλώσεις, θερμοκρασίες κλπ των διαφόρων χώρων και ορόφων του κτιρίου. To Floor Plan Design απεικονίζει σε πραγματικές κατόψεις των κτιρίων και προσφέρει στοιχεία σχετικά με: Room occupancy Θερμοκρασία και σχετική υγρασία των χώρων Κατανάλωση ρεύματος των χώρων Plugwise Management Portal To Plugwise Portal προσφέρει άμεση και αναλυτική εικόνα και γνώση σχετικά με τις μετρήσεις που έχουν γίνει στο εγκατεστημένο σύστημα Plugwise. Πολύ γρήγορα και εύκολα ο διαχειριστής κτιριακών εγκαταστάσεων έχει δυνατότητα να ελέγξει την εξοικονόμηση ενέργειας, τα 10 πιο ενεργοβόρα μηχανήματα του κτιρίου καθώς και τη συνολική κατανάλωση εντός και εκτός εργάσιμου ωραρίου για επιλεγμένους χρόνους. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα - 9 -

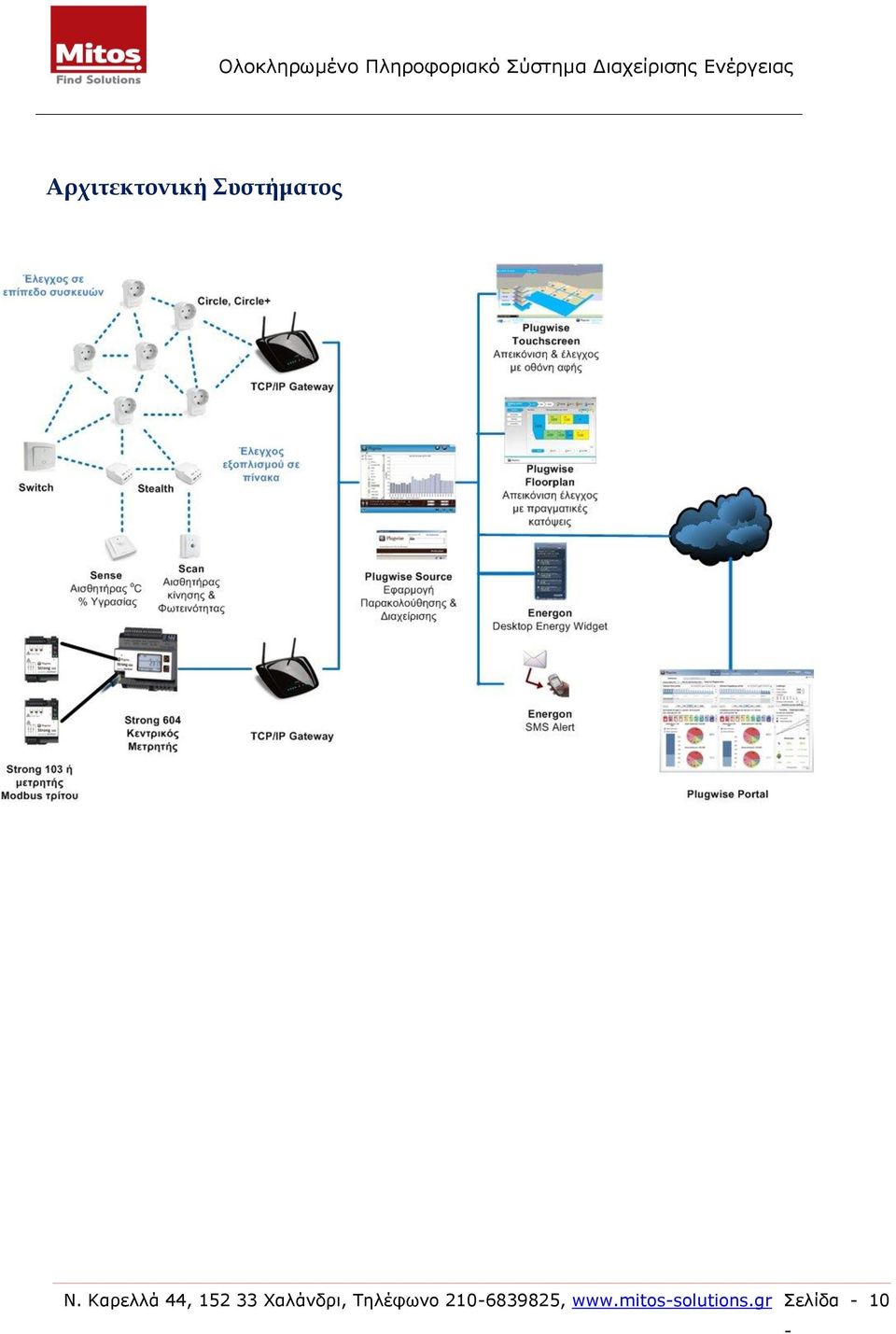

10 Αρχιτεκτονική Συστήματος Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα

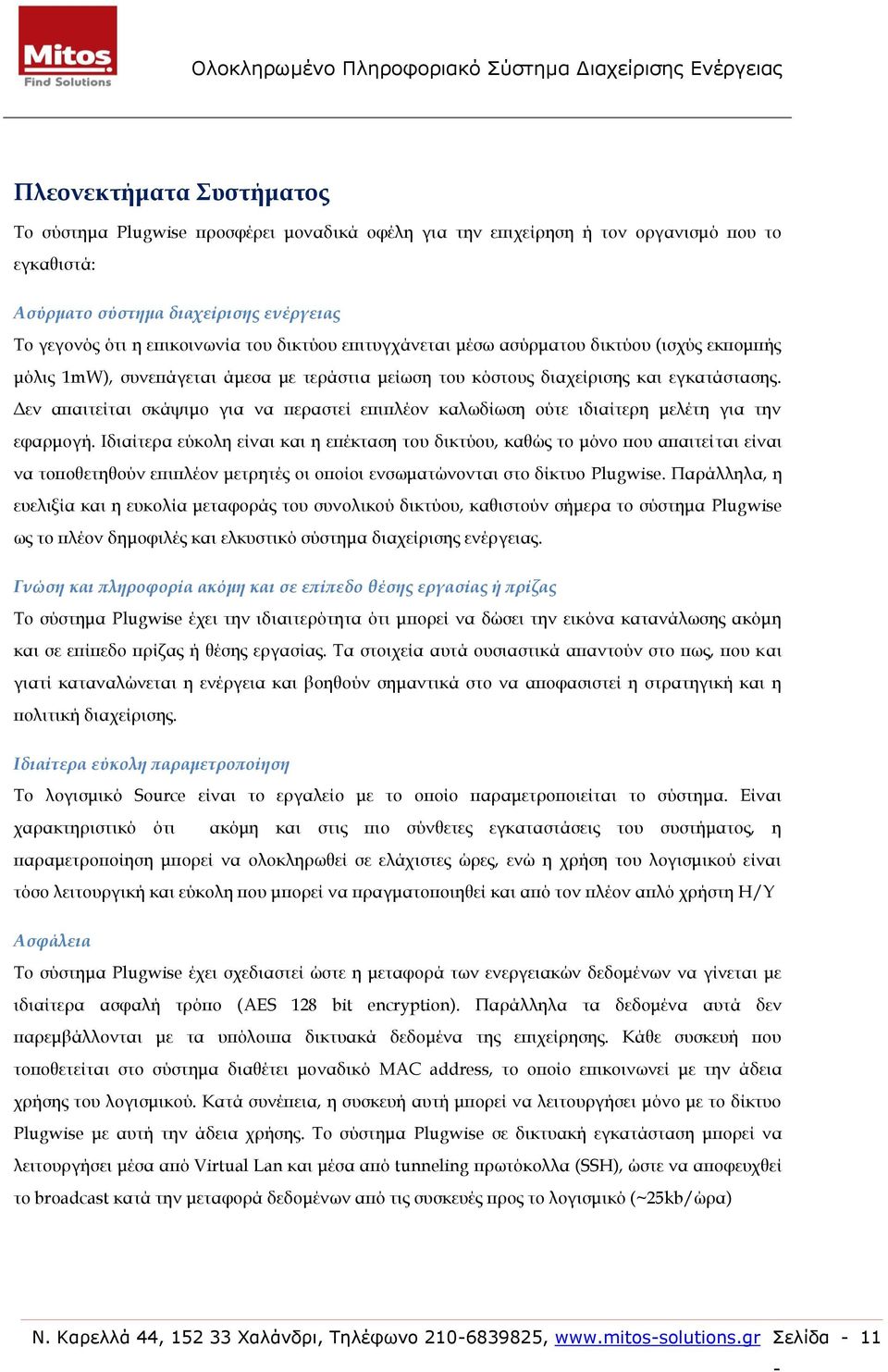

11 Πλεονεκτήματα Συστήματος Το σύστημα Plugwise προσφέρει μοναδικά οφέλη για την επιχείρηση ή τον οργανισμό που το εγκαθιστά: Ασύρματο σύστημα διαχείρισης ενέργειας Το γεγονός ότι η επικοινωνία του δικτύου επιτυγχάνεται μέσω ασύρματου δικτύου (ισχύς εκπομπής μόλις 1mW), συνεπάγεται άμεσα με τεράστια μείωση του κόστους διαχείρισης και εγκατάστασης. Δεν απαιτείται σκάψιμο για να περαστεί επιπλέον καλωδίωση ούτε ιδιαίτερη μελέτη για την εφαρμογή. Ιδιαίτερα εύκολη είναι και η επέκταση του δικτύου, καθώς το μόνο που απαιτείται είναι να τοποθετηθούν επιπλέον μετρητές οι οποίοι ενσωματώνονται στο δίκτυο Plugwise. Παράλληλα, η ευελιξία και η ευκολία μεταφοράς του συνολικού δικτύου, καθιστούν σήμερα το σύστημα Plugwise ως το πλέον δημοφιλές και ελκυστικό σύστημα διαχείρισης ενέργειας. Γνώση και πληροφορία ακόμη και σε επίπεδο θέσης εργασίας ή πρίζας Το σύστημα Plugwise έχει την ιδιαιτερότητα ότι μπορεί να δώσει την εικόνα κατανάλωσης ακόμη και σε επίπεδο πρίζας ή θέσης εργασίας. Τα στοιχεία αυτά ουσιαστικά απαντούν στο πως, που και γιατί καταναλώνεται η ενέργεια και βοηθούν σημαντικά στο να αποφασιστεί η στρατηγική και η πολιτική διαχείρισης. Ιδιαίτερα εύκολη παραμετροποίηση Το λογισμικό Source είναι το εργαλείο με το οποίο παραμετροποιείται το σύστημα. Είναι χαρακτηριστικό ότι ακόμη και στις πιο σύνθετες εγκαταστάσεις του συστήματος, η παραμετροποίηση μπορεί να ολοκληρωθεί σε ελάχιστες ώρες, ενώ η χρήση του λογισμικού είναι τόσο λειτουργική και εύκολη που μπορεί να πραγματοποιηθεί και από τον πλέον απλό χρήστη Η/Υ Ασφάλεια Το σύστημα Plugwise έχει σχεδιαστεί ώστε η μεταφορά των ενεργειακών δεδομένων να γίνεται με ιδιαίτερα ασφαλή τρόπο (AES 128 bit encryption). Παράλληλα τα δεδομένα αυτά δεν παρεμβάλλονται με τα υπόλοιπα δικτυακά δεδομένα της επιχείρησης. Κάθε συσκευή που τοποθετείται στο σύστημα διαθέτει μοναδικό MAC address, το οποίο επικοινωνεί με την άδεια χρήσης του λογισμικού. Κατά συνέπεια, η συσκευή αυτή μπορεί να λειτουργήσει μόνο με το δίκτυο Plugwise με αυτή την άδεια χρήσης. Το σύστημα Plugwise σε δικτυακή εγκατάσταση μπορεί να λειτουργήσει μέσα από Virtual Lan και μέσα από tunneling πρωτόκολλα (SSH), ώστε να αποφευχθεί το broadcast κατά την μεταφορά δεδομένων από τις συσκευές προς το λογισμικό (~25kb/ώρα) Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα

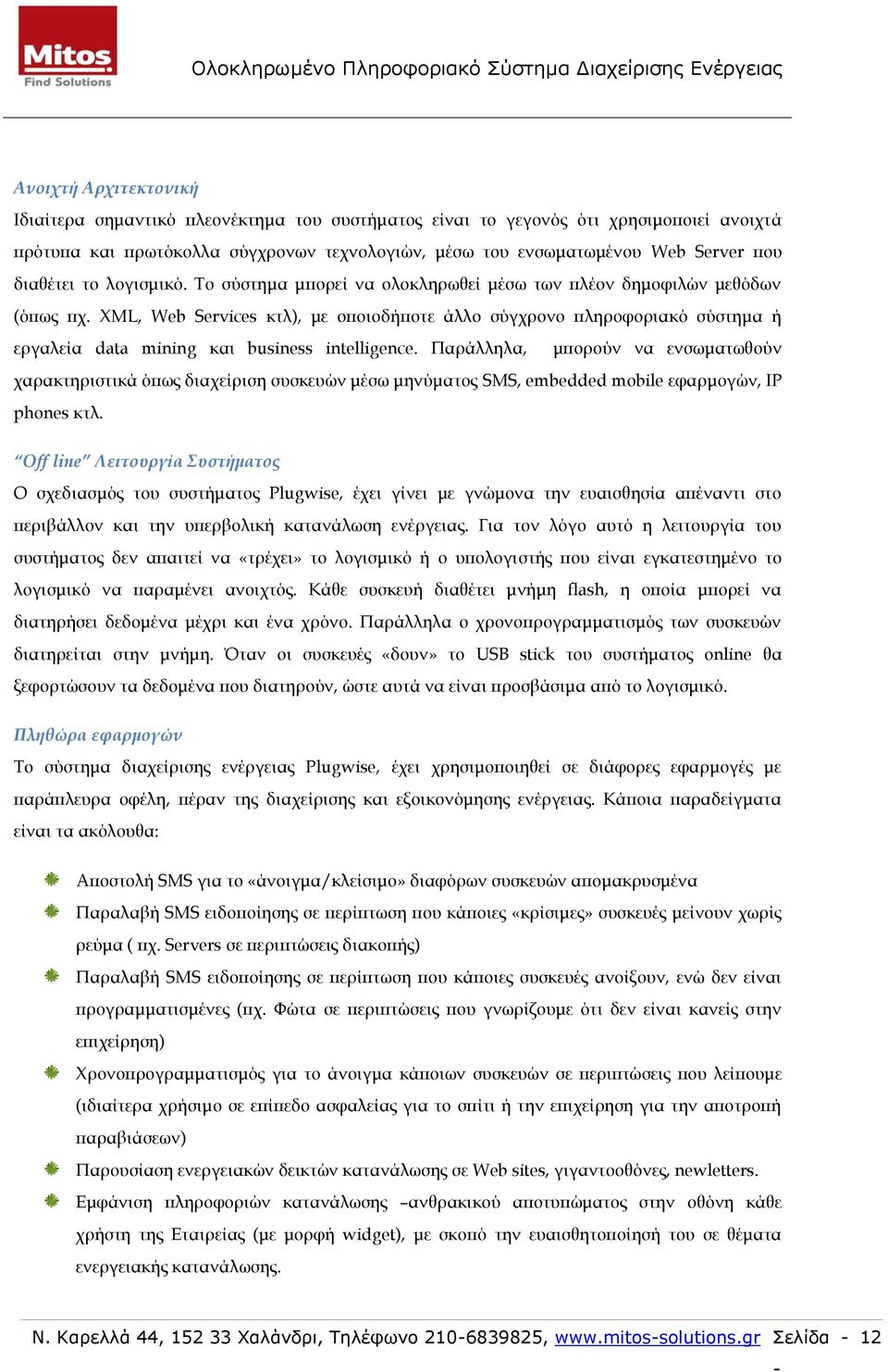

12 Ανοιχτή Αρχιτεκτονική Ιδιαίτερα σημαντικό πλεονέκτημα του συστήματος είναι το γεγονός ότι χρησιμοποιεί ανοιχτά πρότυπα και πρωτόκολλα σύγχρονων τεχνολογιών, μέσω του ενσωματωμένου Web Server που διαθέτει το λογισμικό. Το σύστημα μπορεί να ολοκληρωθεί μέσω των πλέον δημοφιλών μεθόδων (όπως πχ. XML, Web Services κτλ), με οποιοδήποτε άλλο σύγχρονο πληροφοριακό σύστημα ή εργαλεία data mining και business intelligence. Παράλληλα, μπορούν να ενσωματωθούν χαρακτηριστικά όπως διαχείριση συσκευών μέσω μηνύματος SMS, embedded mobile εφαρμογών, IP phones κτλ. Off line Λειτουργία Συστήματος Ο σχεδιασμός του συστήματος Plugwise, έχει γίνει με γνώμονα την ευαισθησία απέναντι στο περιβάλλον και την υπερβολική κατανάλωση ενέργειας. Για τον λόγο αυτό η λειτουργία του συστήματος δεν απαιτεί να «τρέχει» το λογισμικό ή ο υπολογιστής που είναι εγκατεστημένο το λογισμικό να παραμένει ανοιχτός. Κάθε συσκευή διαθέτει μνήμη flash, η οποία μπορεί να διατηρήσει δεδομένα μέχρι και ένα χρόνο. Παράλληλα ο χρονοπρογραμματισμός των συσκευών διατηρείται στην μνήμη. Όταν οι συσκευές «δουν» το USB stick του συστήματος online θα ξεφορτώσουν τα δεδομένα που διατηρούν, ώστε αυτά να είναι προσβάσιμα από το λογισμικό. Πληθώρα εφαρμογών Το σύστημα διαχείρισης ενέργειας Plugwise, έχει χρησιμοποιηθεί σε διάφορες εφαρμογές με παράπλευρα οφέλη, πέραν της διαχείρισης και εξοικονόμησης ενέργειας. Κάποια παραδείγματα είναι τα ακόλουθα: Αποστολή SMS για το «άνοιγμα/κλείσιμο» διαφόρων συσκευών απομακρυσμένα Παραλαβή SMS ειδοποίησης σε περίπτωση που κάποιες «κρίσιμες» συσκευές μείνουν χωρίς ρεύμα ( πχ. Servers σε περιπτώσεις διακοπής) Παραλαβή SMS ειδοποίησης σε περίπτωση που κάποιες συσκευές ανοίξουν, ενώ δεν είναι προγραμματισμένες (πχ. Φώτα σε περιπτώσεις που γνωρίζουμε ότι δεν είναι κανείς στην επιχείρηση) Χρονοπρογραμματισμός για το άνοιγμα κάποιων συσκευών σε περιπτώσεις που λείπουμε (ιδιαίτερα χρήσιμο σε επίπεδο ασφαλείας για το σπίτι ή την επιχείρηση για την αποτροπή παραβιάσεων) Παρουσίαση ενεργειακών δεικτών κατανάλωσης σε Web sites, γιγαντοοθόνες, newletters. Εμφάνιση πληροφοριών κατανάλωσης ανθρακικού αποτυπώματος στην οθόνη κάθε χρήστη της Εταιρείας (με μορφή widget), με σκοπό την ευαισθητοποίησή του σε θέματα ενεργειακής κατανάλωσης. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα

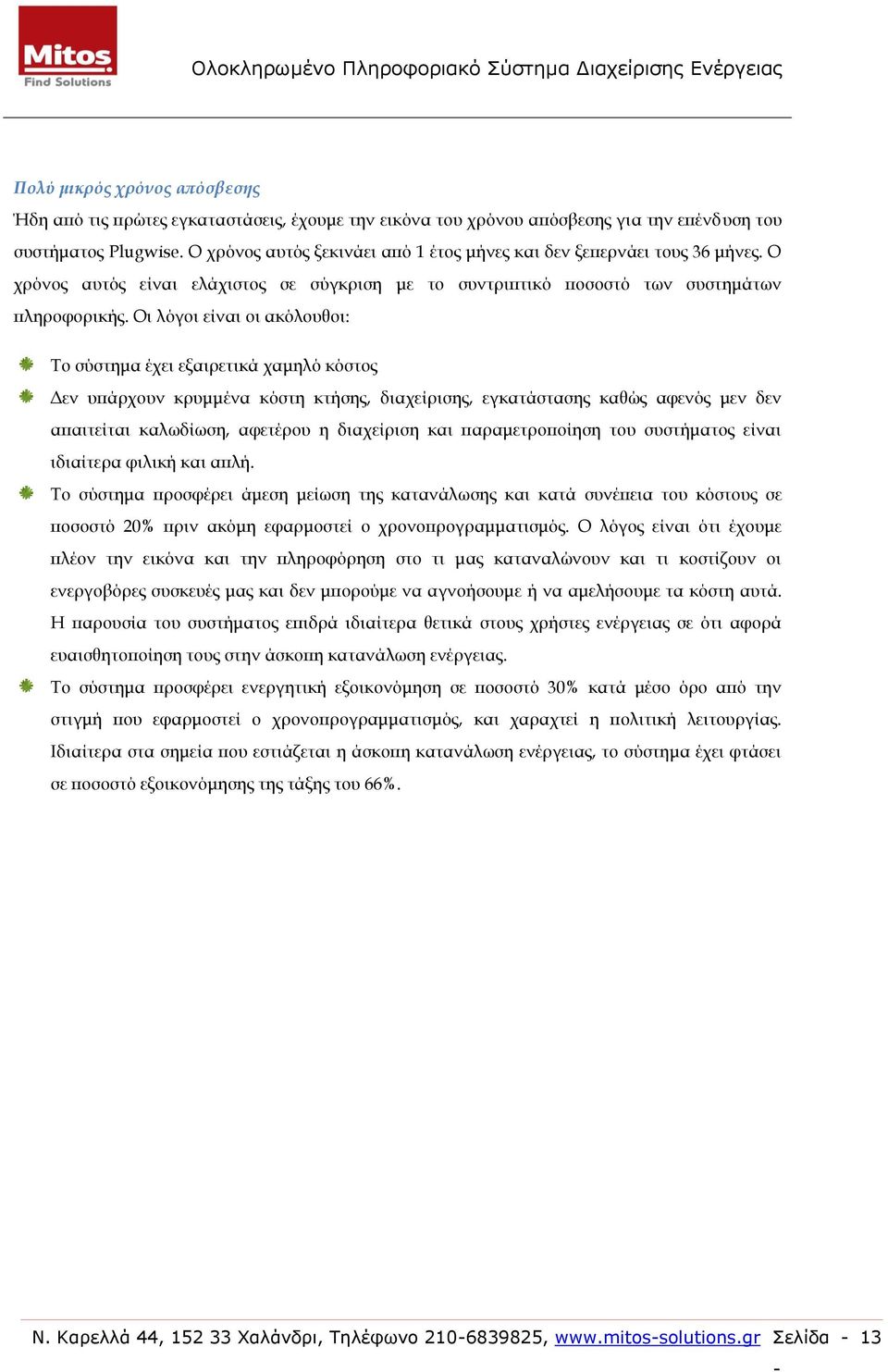

13 Πολύ μικρός χρόνος απόσβεσης Ήδη από τις πρώτες εγκαταστάσεις, έχουμε την εικόνα του χρόνου απόσβεσης για την επένδυση του συστήματος Plugwise. Ο χρόνος αυτός ξεκινάει από 1 έτος μήνες και δεν ξεπερνάει τους 36 μήνες. Ο χρόνος αυτός είναι ελάχιστος σε σύγκριση με το συντριπτικό ποσοστό των συστημάτων πληροφορικής. Οι λόγοι είναι οι ακόλουθοι: Το σύστημα έχει εξαιρετικά χαμηλό κόστος Δεν υπάρχουν κρυμμένα κόστη κτήσης, διαχείρισης, εγκατάστασης καθώς αφενός μεν δεν απαιτείται καλωδίωση, αφετέρου η διαχείριση και παραμετροποίηση του συστήματος είναι ιδιαίτερα φιλική και απλή. Το σύστημα προσφέρει άμεση μείωση της κατανάλωσης και κατά συνέπεια του κόστους σε ποσοστό 20% πριν ακόμη εφαρμοστεί ο χρονοπρογραμματισμός. Ο λόγος είναι ότι έχουμε πλέον την εικόνα και την πληροφόρηση στο τι μας καταναλώνουν και τι κοστίζουν οι ενεργοβόρες συσκευές μας και δεν μπορούμε να αγνοήσουμε ή να αμελήσουμε τα κόστη αυτά. Η παρουσία του συστήματος επιδρά ιδιαίτερα θετικά στους χρήστες ενέργειας σε ότι αφορά ευαισθητοποίηση τους στην άσκοπη κατανάλωση ενέργειας. Το σύστημα προσφέρει ενεργητική εξοικονόμηση σε ποσοστό 30% κατά μέσο όρο από την στιγμή που εφαρμοστεί ο χρονοπρογραμματισμός, και χαραχτεί η πολιτική λειτουργίας. Ιδιαίτερα στα σημεία που εστιάζεται η άσκοπη κατανάλωση ενέργειας, το σύστημα έχει φτάσει σε ποσοστό εξοικονόμησης της τάξης του 66%. Ν. Καρελλά 44, Χαλάνδρι, Τηλέφωνο , Σελίδα
