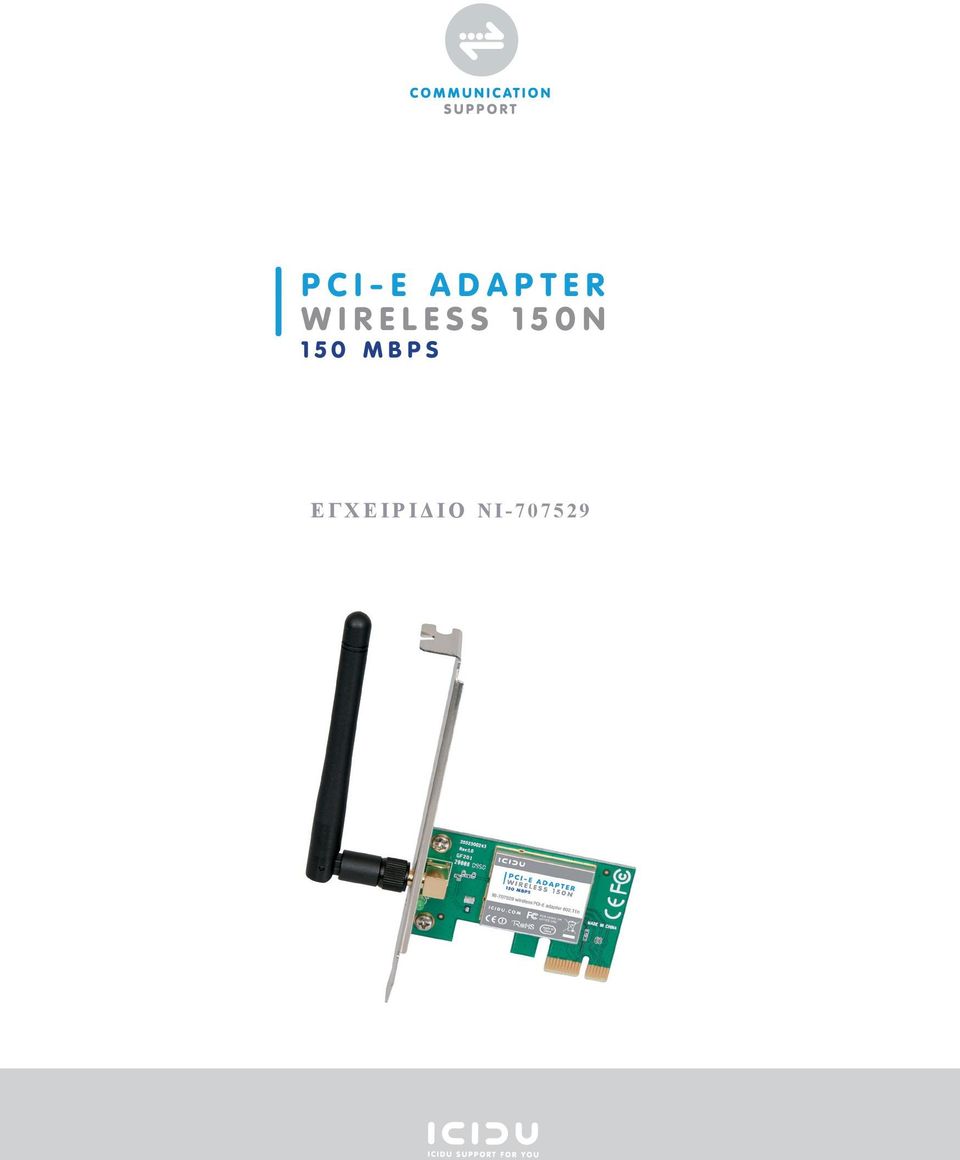

1 P C I - E A D A P T E R W I R E L E S S N M B P S Ε Γ Χ Ε Ι Ρ Ι Δ Ι Ο N I

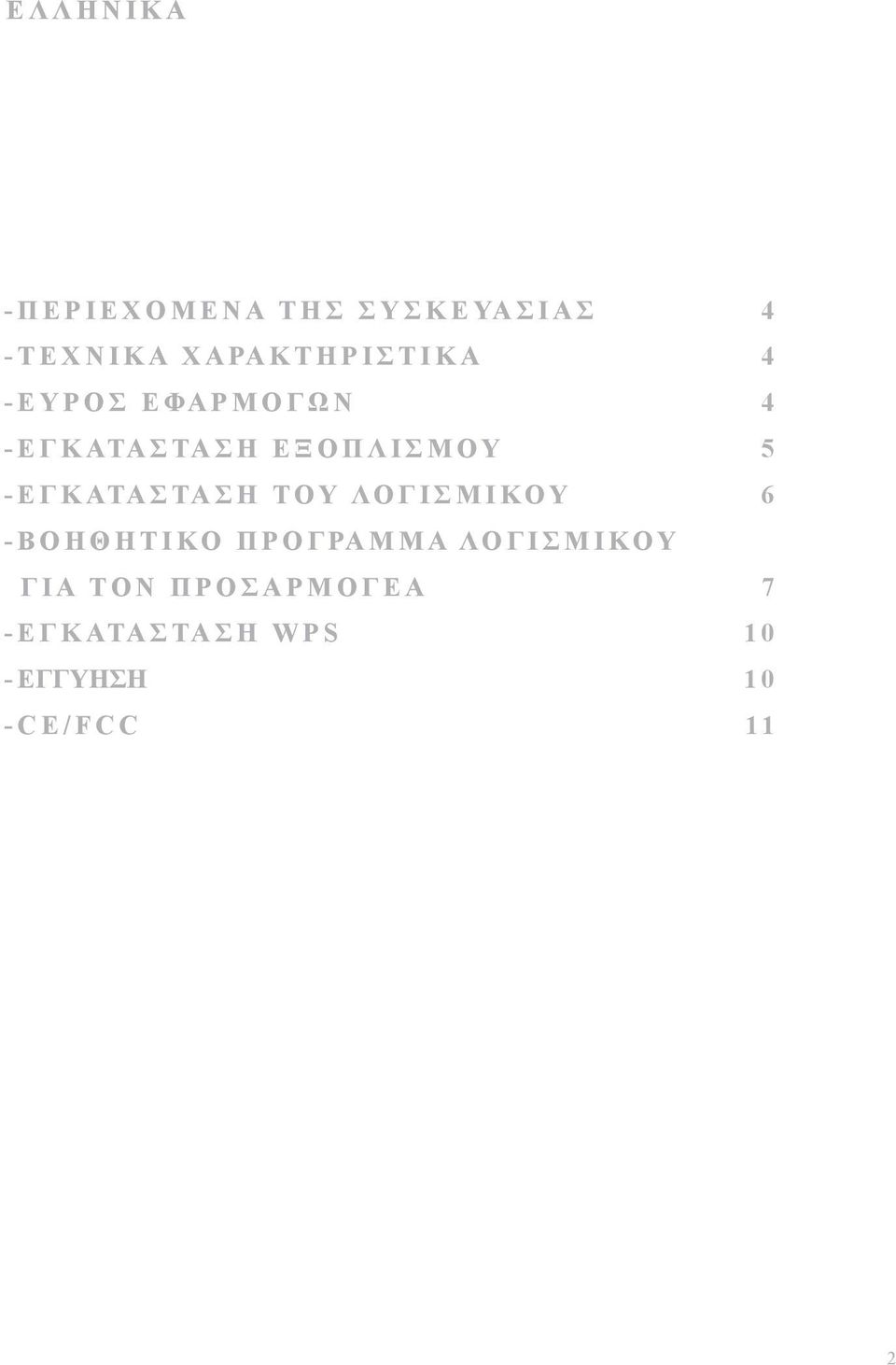

2 Ε Λ Λ Η Ν Ι Κ Ά - Π Ε Ρ Ι Ε Χ Ό Μ Ε Ν Α Τ Η Σ Σ Υ Σ Κ Ε ΥΑ Σ Ι Ά Σ 4 - Τ Ε Χ Ν Ι Κ Ά Χ Α ΡΑ Κ Τ Η Ρ Ι Σ Τ Ι Κ Ά 4 - Ε Ύ Ρ Ο Σ Ε ΦΑ Ρ Μ Ο Γ Ώ Ν 4 - Ε Γ Κ ΑΤΆ Σ ΤΑ Σ Η Ε Ξ Ο Π Λ Ι Σ Μ Ο Υ 5 - Ε Γ Κ ΑΤΆ Σ ΤΑ Σ Η Τ Ο Υ ΛΟ Γ Ι Σ Μ Ι ΚΟ Υ 6 - Β Ο Η Θ Η Τ Ι ΚΌ Π Ρ Ό Γ ΡΑ Μ Μ Α ΛΟ Γ Ι Σ Μ Ι ΚΟ Ύ Γ Ι Α Τ Ο Ν Π Ρ Ο Σ Α Ρ Μ Ο Γ Ε Ά 7 - Ε Γ Κ ΑΤΆ Σ ΤΑ Σ Η W P S ΕΓΓΎΗΣΗ C E / F C C 11 2

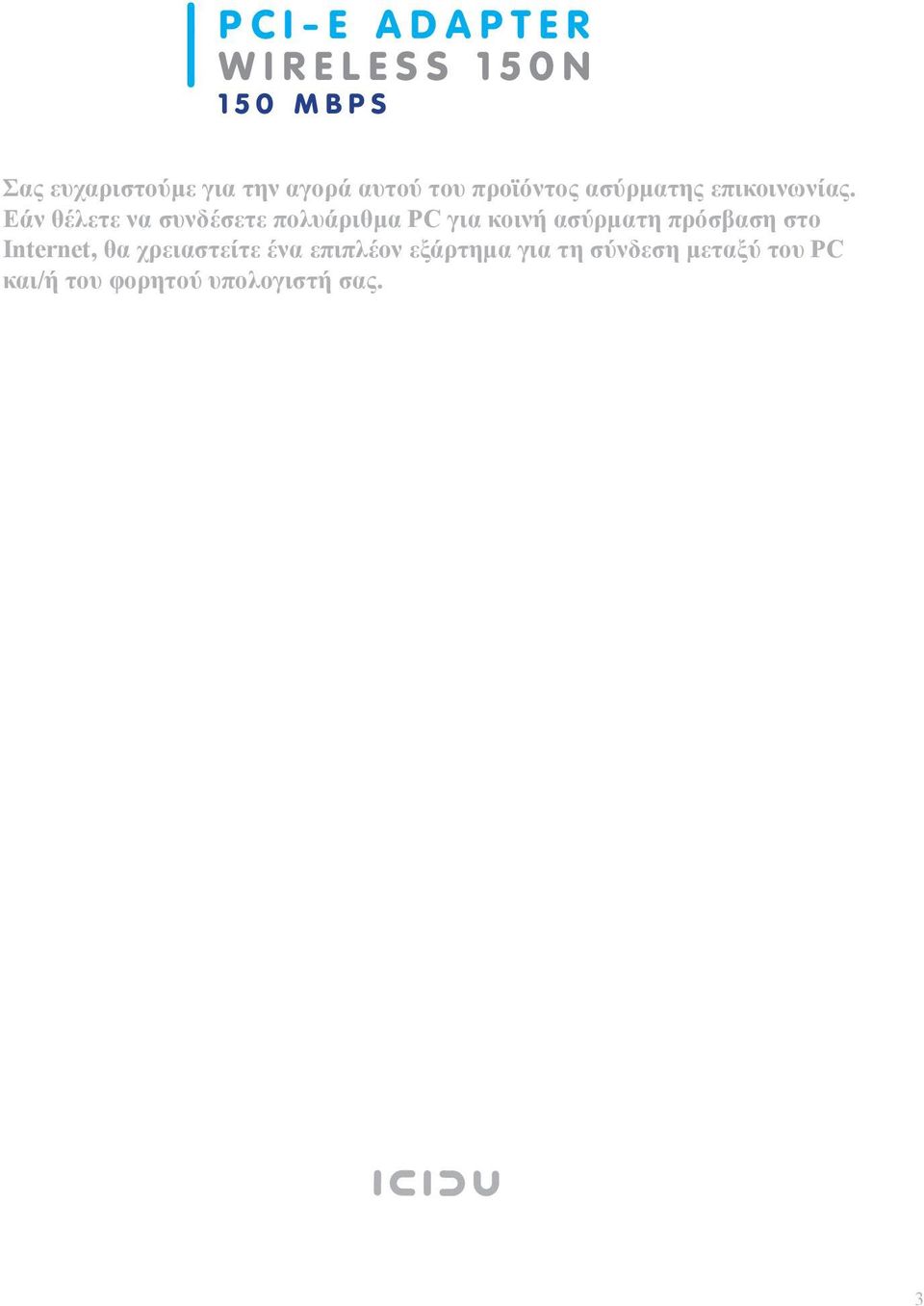

3 P C I - E A D A P T E R W I R E L E S S N M B P S Σας ευχαριστούμε για την αγορά αυτού του προϊόντος ασύρματης επικοινωνίας. Εάν θέλετε να συνδέσετε πολυάριθμα PC για κοινή ασύρματη πρόσβαση στο Internet, θα χρειαστείτε ένα επιπλέον εξάρτημα για τη σύνδεση μεταξύ του PC και/ή του φορητού υπολογιστή σας. 3

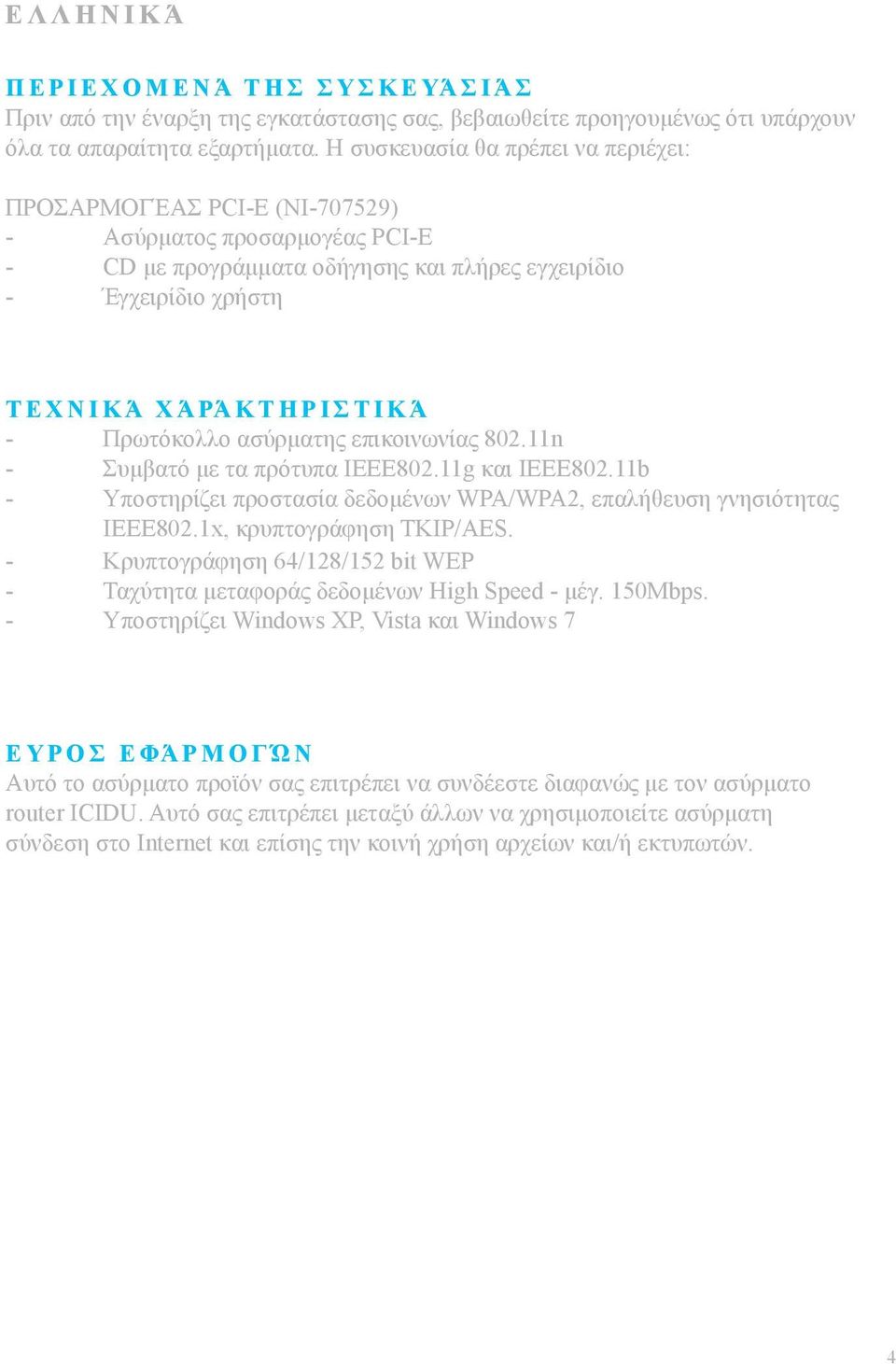

4 Ε Λ Λ Η Ν Ι Κ Ά Π Ε Ρ Ι Ε Χ Ο Μ Ε Ν Ά Τ Η Σ Σ Υ Σ Κ Ε ΥΆ Σ Ι Ά Σ Πριν από την έναρξη της εγκατάστασης σας, βεβαιωθείτε προηγουμένως ότι υπάρχουν όλα τα απαραίτητα εξαρτήματα. Η συσκευασία θα πρέπει να περιέχει: ΠΡΟΣΑΡΜΟΓΈΑΣ PCI-E (NI ) - Ασύρματος προσαρμογέας PCI-E - CD με προγράμματα οδήγησης και πλήρες εγχειρίδιο - Έγχειρίδιο χρήστη Τ Ε Χ Ν Ι Κ Ά Χ Ά ΡΆ Κ Τ Η Ρ Ι Σ Τ Ι Κ Ά - Πρωτόκολλο ασύρματης επικοινωνίας n - Συμβατό με τα πρότυπα IEEE802.11g και IEEE802.11b - Υποστηρίζει προστασία δεδομένων WPA/WPA2, επαλήθευση γνησιότητας IEEE802.1x, κρυπτογράφηση TKIP/AES. - Κρυπτογράφηση 64/128/152 bit WEP - Ταχύτητα μεταφοράς δεδομένων High Speed - μέγ. 150Mbps. - Υποστηρίζει Windows XP, Vista και Windows 7 Ε Υ Ρ Ο Σ Ε ΦΆ Ρ Μ Ο Γ Ώ Ν Αυτό το ασύρματο προϊόν σας επιτρέπει να συνδέεστε διαφανώς με τον ασύρματο router ICIDU. Αυτό σας επιτρέπει μεταξύ άλλων να χρησιμοποιείτε ασύρματη σύνδεση στο Internet και επίσης την κοινή χρήση αρχείων και/ή εκτυπωτών. 4

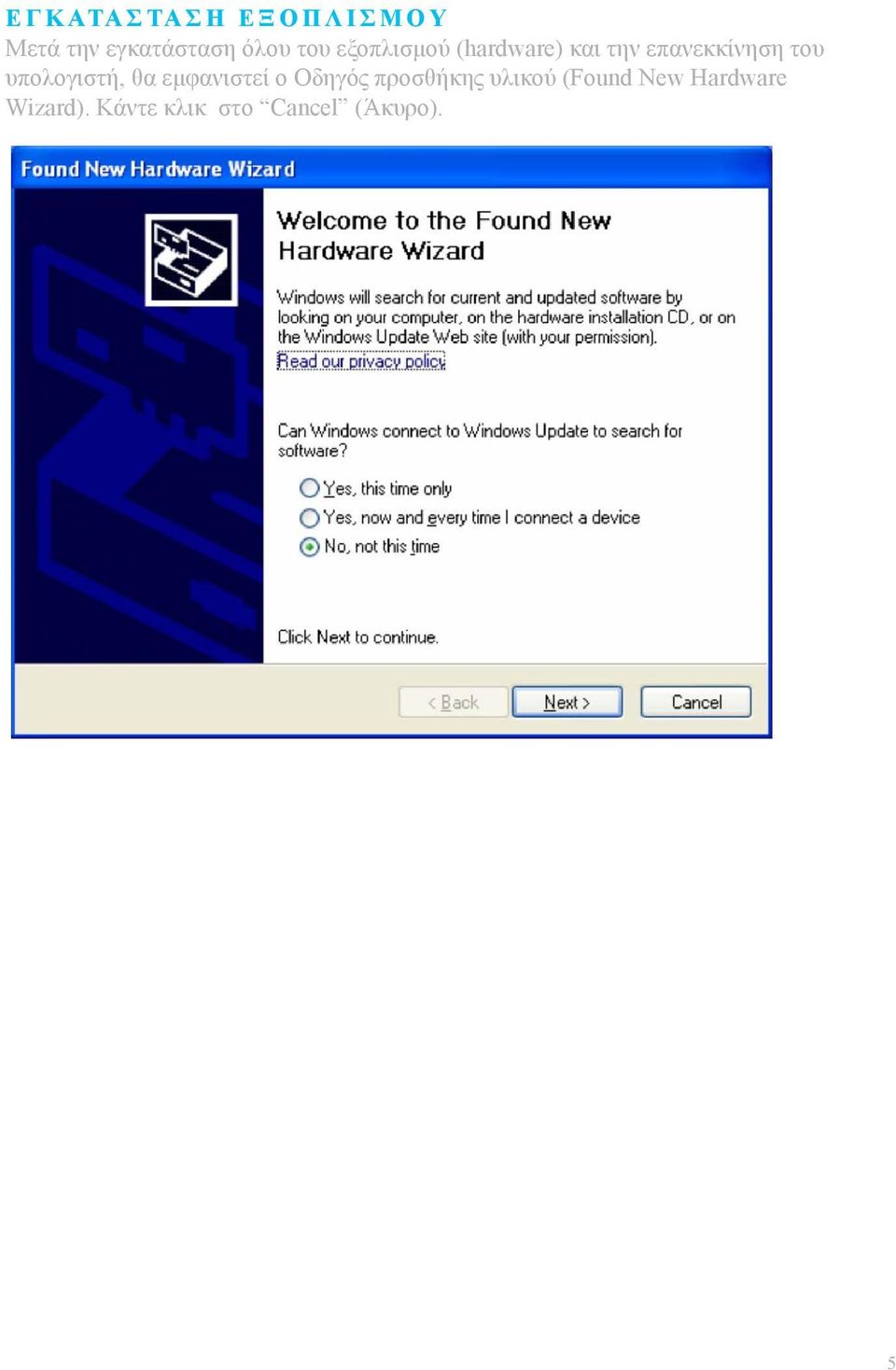

5 Ε Γ Κ ΑΤΆ Σ ΤΑ Σ Η Ε Ξ Ο Π Λ Ι Σ Μ Ο Ύ Μετά την εγκατάσταση όλου του εξοπλισμού (hardware) και την επανεκκίνηση του υπολογιστή, θα εμφανιστεί ο Οδηγός προσθήκης υλικού (Found New Hardware Wizard). Κάντε κλικ στο Cancel (Άκυρο). 5

6 Ε Γ Κ ΑΤΆ Σ ΤΑ Σ Η Τ Ο Υ ΛΟ Γ Ι Σ Μ Ι ΚΟ Ύ Ανάλογα με το προϊόν το οποίο έχετε αγοράσει και το λειτουργικό σύστημα το οποίο χρησιμοποιείτε, ακολουθήστε τις παρακάτω οδηγίες για τα εγκαταστήσετε το προϊόν ασύρματης δικτύωσης. Η παρακάτω είναι μία περιγραφή των διαδρομών των αρχείων εγκατάστασης. X είναι το γράμμα της μονάδας δίσκου που αντιστοιχεί στο CD/DVD σας. Μεταβείτε στο Start Run ΕΓΚΑΤΆΣΤΑΣΗ ΤΟΥ ΠΡΟΣΑΡΜΟΓΈΑ X:\Drivers\setup.exe Κατά την εγκατάσταση, θα εμφανιστεί ένα μήνυμα με το λογότυπο της δοκιμής στα Windows. Επιλέξτε Continue Anyway. 6

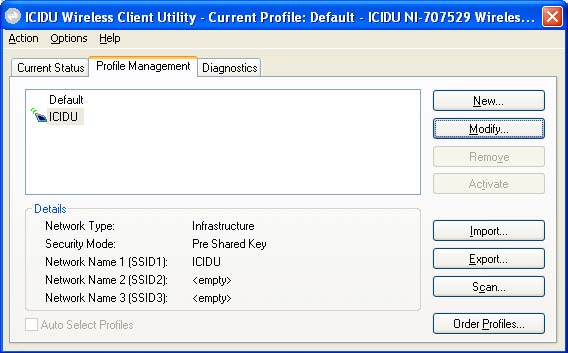

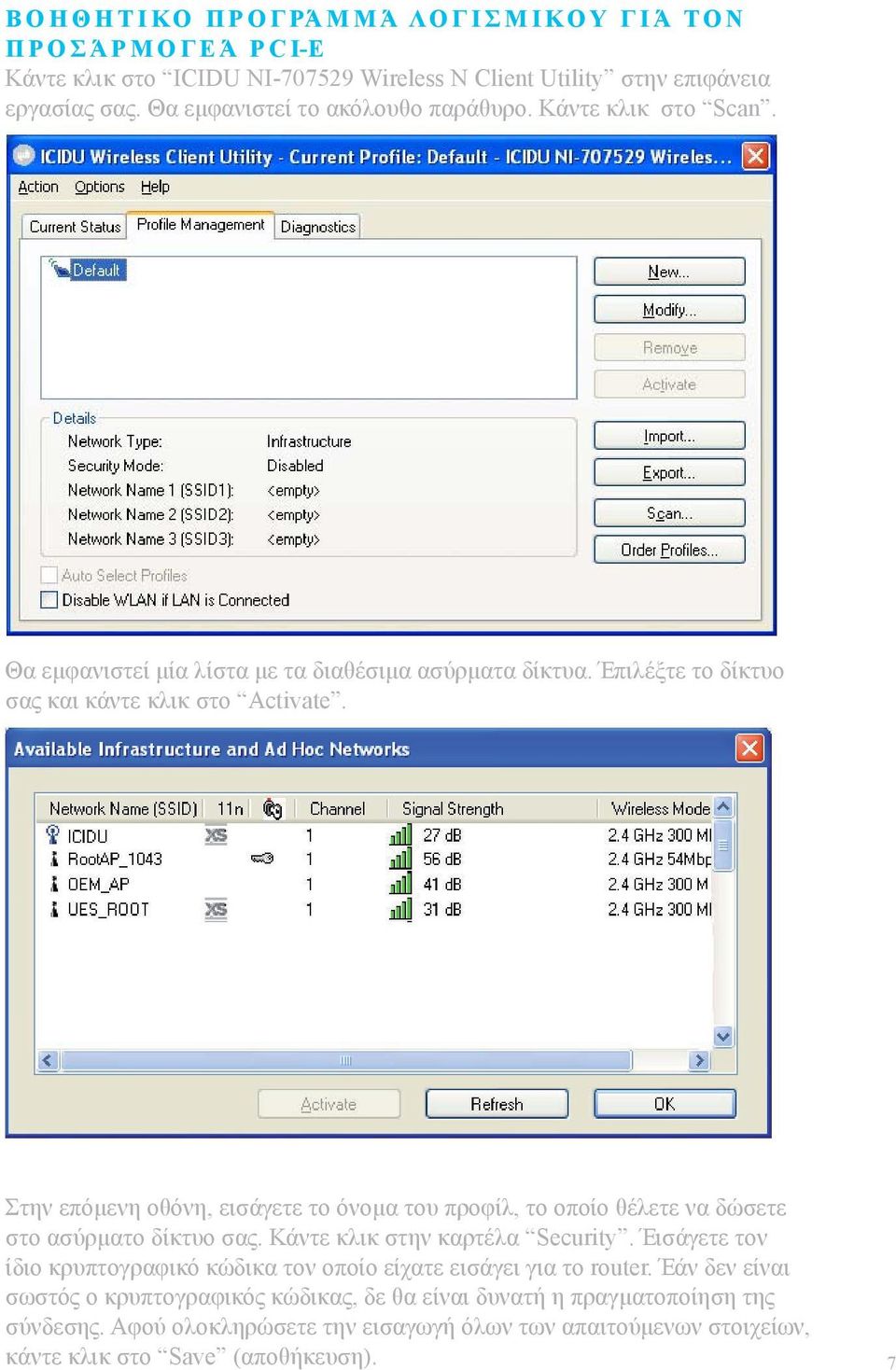

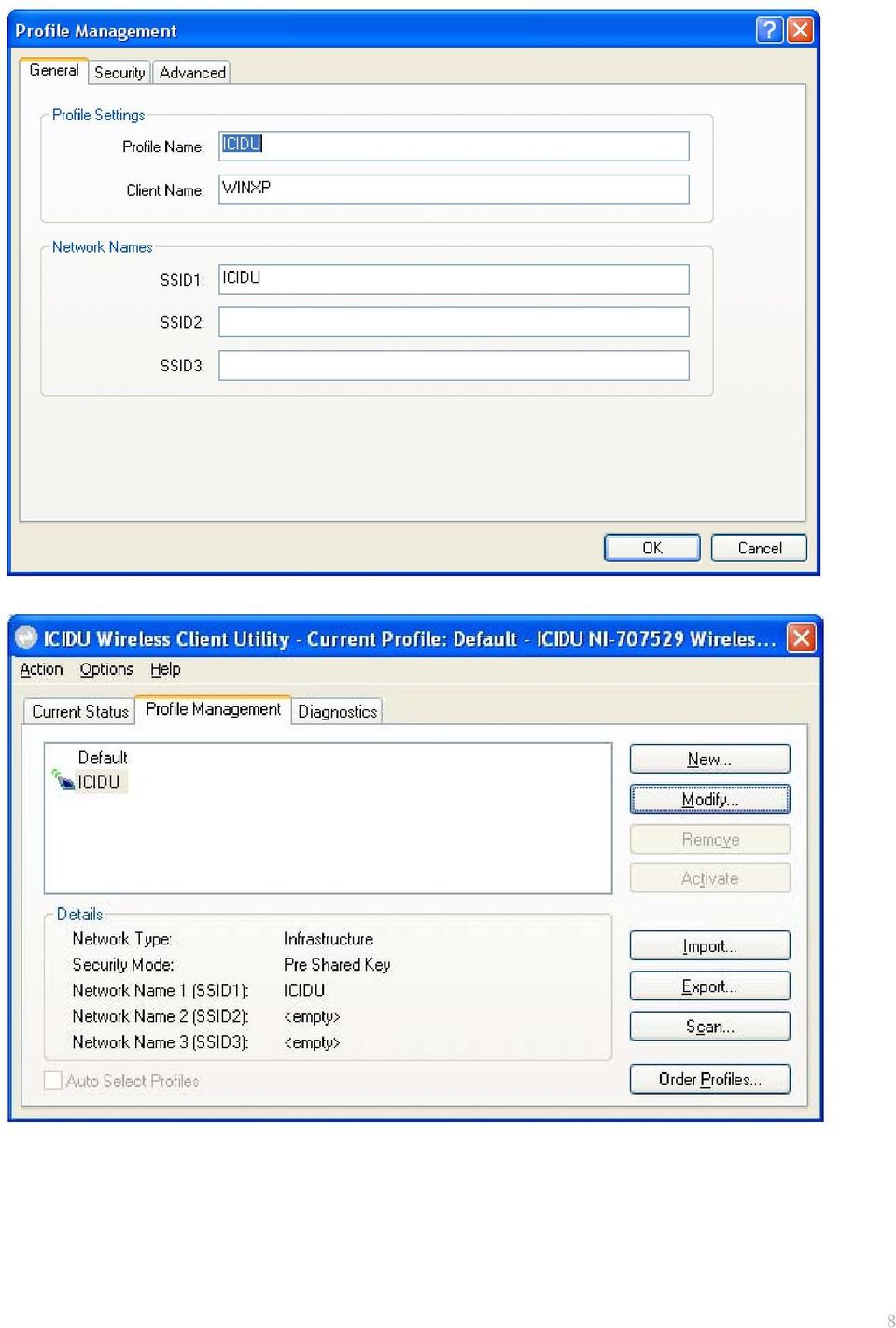

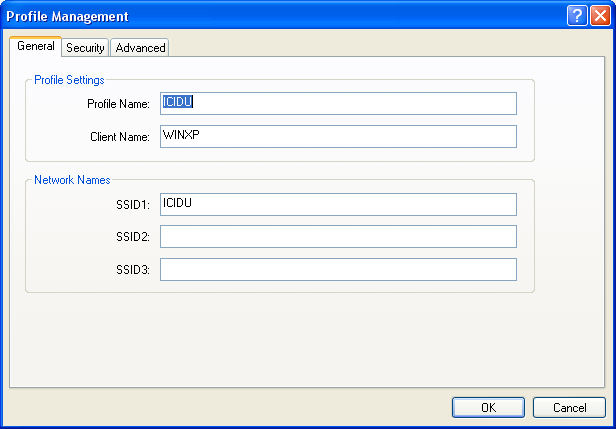

7 Β Ο Η Θ Η Τ Ι ΚΟ Π Ρ Ο Γ ΡΆ Μ Μ Ά ΛΟ Γ Ι Σ Μ Ι ΚΟ Υ Γ Ι Ά Τ Ο Ν Π Ρ Ο Σ Ά Ρ Μ Ο Γ Ε Ά P C I-E Κάντε κλικ στο ICIDU NI Wireless N Client Utility στην επιφάνεια εργασίας σας. Θα εμφανιστεί το ακόλουθο παράθυρο. Κάντε κλικ στο Scan. Θα εμφανιστεί μία λίστα με τα διαθέσιμα ασύρματα δίκτυα. Έπιλέξτε το δίκτυο σας και κάντε κλικ στο Activate. Στην επόμενη οθόνη, εισάγετε το όνομα του προφίλ, το οποίο θέλετε να δώσετε στο ασύρματο δίκτυο σας. Κάντε κλικ στην καρτέλα Security. Έισάγετε τον ίδιο κρυπτογραφικό κώδικα τον οποίο είχατε εισάγει για το router. Έάν δεν είναι σωστός ο κρυπτογραφικός κώδικας, δε θα είναι δυνατή η πραγματοποίηση της σύνδεσης. Αφού ολοκληρώσετε την εισαγωγή όλων των απαιτούμενων στοιχείων, κάντε κλικ στο Save (αποθήκευση). 7

8 8

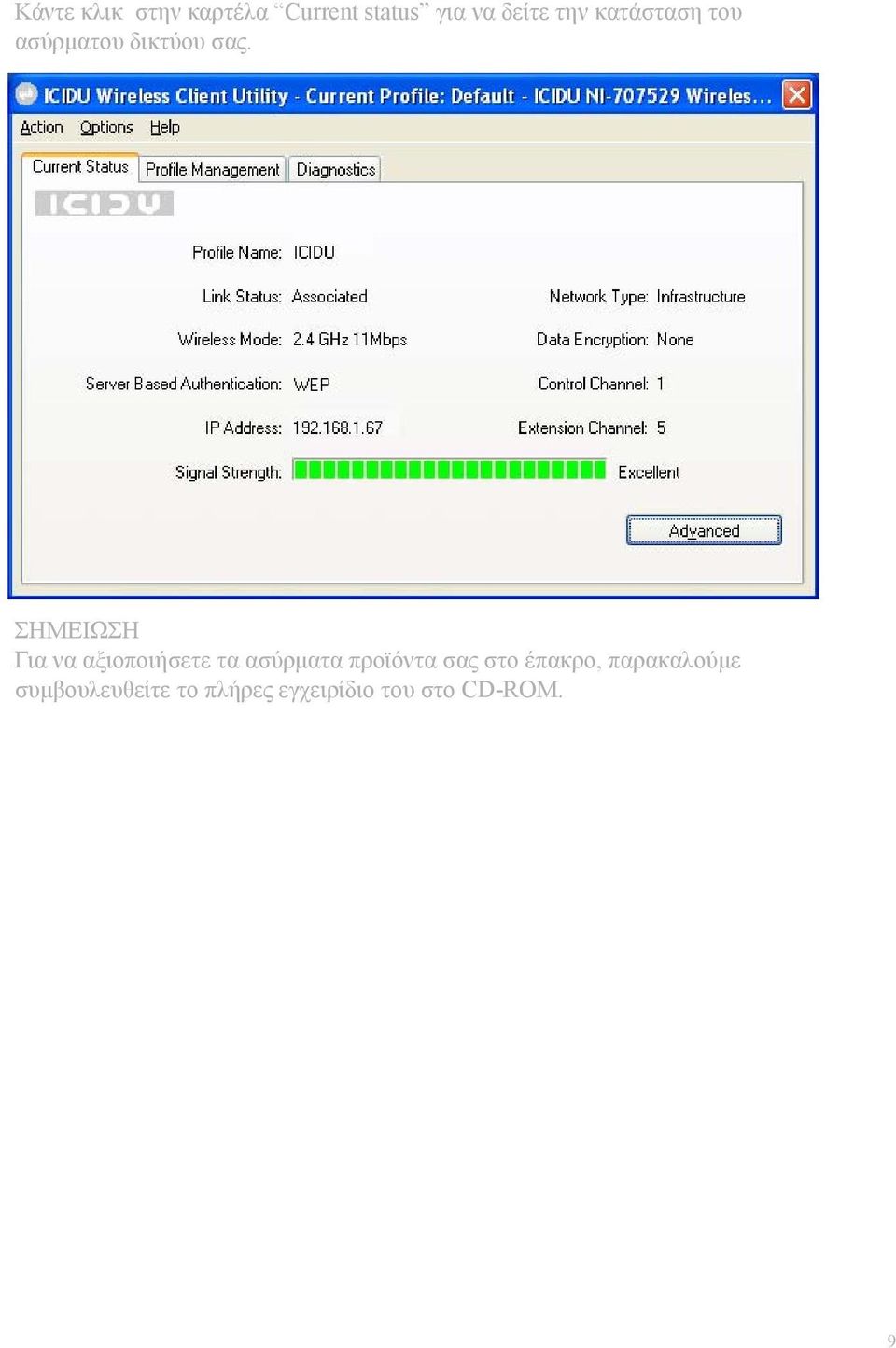

9 Κάντε κλικ στην καρτέλα Current status για να δείτε την κατάσταση του ασύρματου δικτύου σας. ΣΗΜΕΙΩΣΗ Για να αξιοποιήσετε τα ασύρματα προϊόντα σας στο έπακρο, παρακαλούμε συμβουλευθείτε το πλήρες εγχειρίδιο του στο CD-ROM. 9

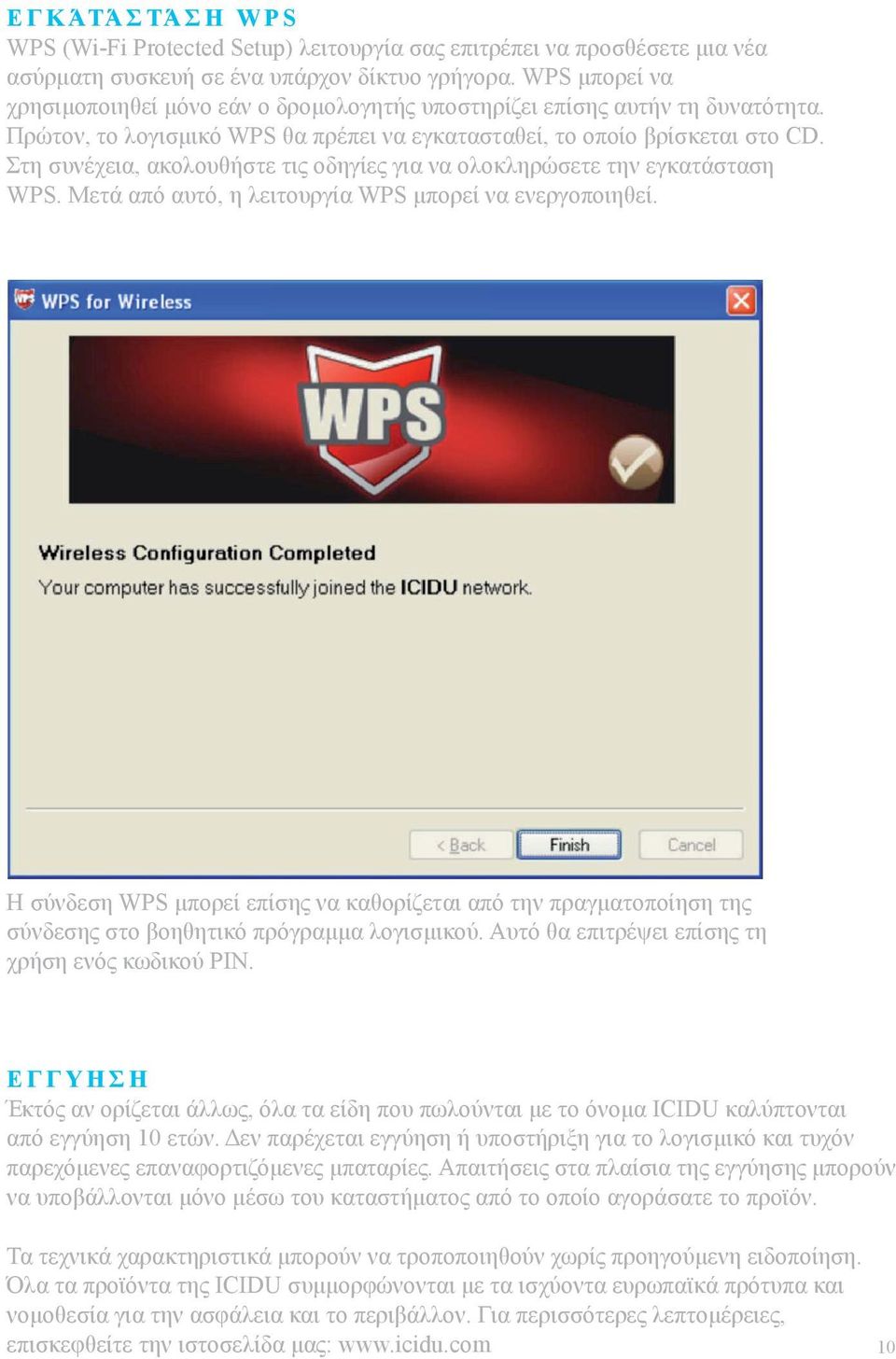

10 Ε Γ Κ ΆΤΆ Σ ΤΆ Σ Η W P S WPS (Wi-Fi Protected Setup) λειτουργία σας επιτρέπει να προσθέσετε μια νέα ασύρματη συσκευή σε ένα υπάρχον δίκτυο γρήγορα. WPS μπορεί να χρησιμοποιηθεί μόνο εάν ο δρομολογητής υποστηρίζει επίσης αυτήν τη δυνατότητα. Πρώτον, το λογισμικό WPS θα πρέπει να εγκατασταθεί, το οποίο βρίσκεται στο CD. Στη συνέχεια, ακολουθήστε τις οδηγίες για να ολοκληρώσετε την εγκατάσταση WPS. Μετά από αυτό, η λειτουργία WPS μπορεί να ενεργοποιηθεί. Η σύνδεση WPS μπορεί επίσης να καθορίζεται από την πραγματοποίηση της σύνδεσης στο βοηθητικό πρόγραμμα λογισμικού. Αυτό θα επιτρέψει επίσης τη χρήση ενός κωδικού PIN. Ε Γ Γ Υ Η Σ Η Έκτός αν ορίζεται άλλως, όλα τα είδη που πωλούνται με το όνομα ICIDU καλύπτονται από εγγύηση 10 ετών. Δεν παρέχεται εγγύηση ή υποστήριξη για το λογισμικό και τυχόν παρεχόμενες επαναφορτιζόμενες μπαταρίες. Απαιτήσεις στα πλαίσια της εγγύησης μπορούν να υποβάλλονται μόνο μέσω του καταστήματος από το οποίο αγοράσατε το προϊόν. Τα τεχνικά χαρακτηριστικά μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Όλα τα προϊόντα της ICIDU συμμορφώνονται με τα ισχύοντα ευρωπαϊκά πρότυπα και νομοθεσία για την ασφάλεια και το περιβάλλον. Για περισσότερες λεπτομέρειες, επισκεφθείτε την ιστοσελίδα μας: 10

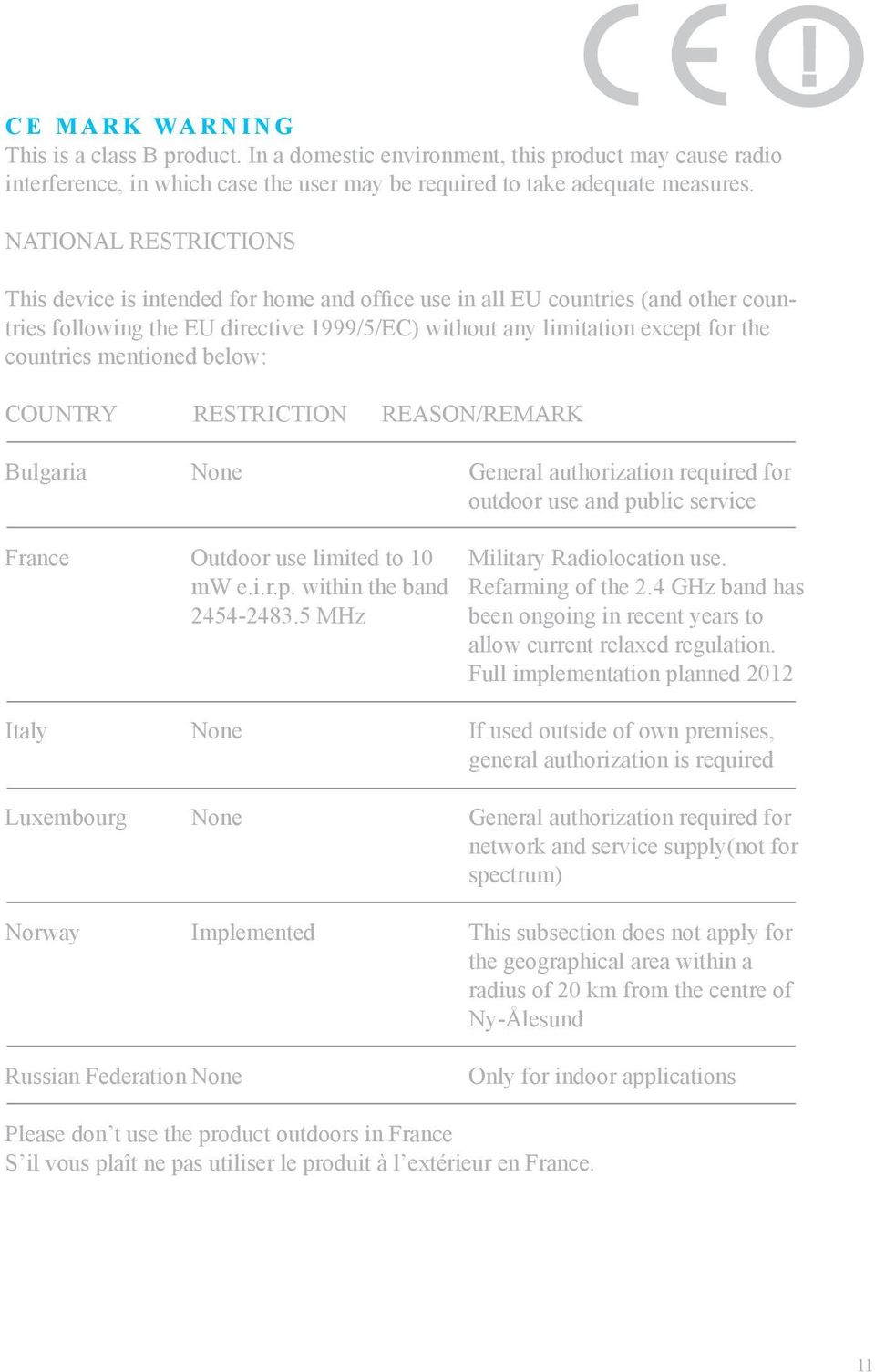

11 C E M A R K WA R N I N G This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. NATIONAL RESTRICTIONS This device is intended for home and office use in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: COUNTRY RESTRICTION REASON/REMARK Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to 10 Military Radiolocation use. mw e.i.r.p. within the band Refarming of the 2.4 GHz band has MHz been ongoing in recent years to allow current relaxed regulation. Full implementation planned 2012 Italy None If used outside of own premises, general authorization is required Luxembourg None General authorization required for network and service supply(not for spectrum) Norway Implemented This subsection does not apply for the geographical area within a radius of 20 km from the centre of Ny-Ålesund Russian Federation None Only for indoor applications Please don t use the product outdoors in France S il vous plaît ne pas utiliser le produit à l extérieur en France. 11

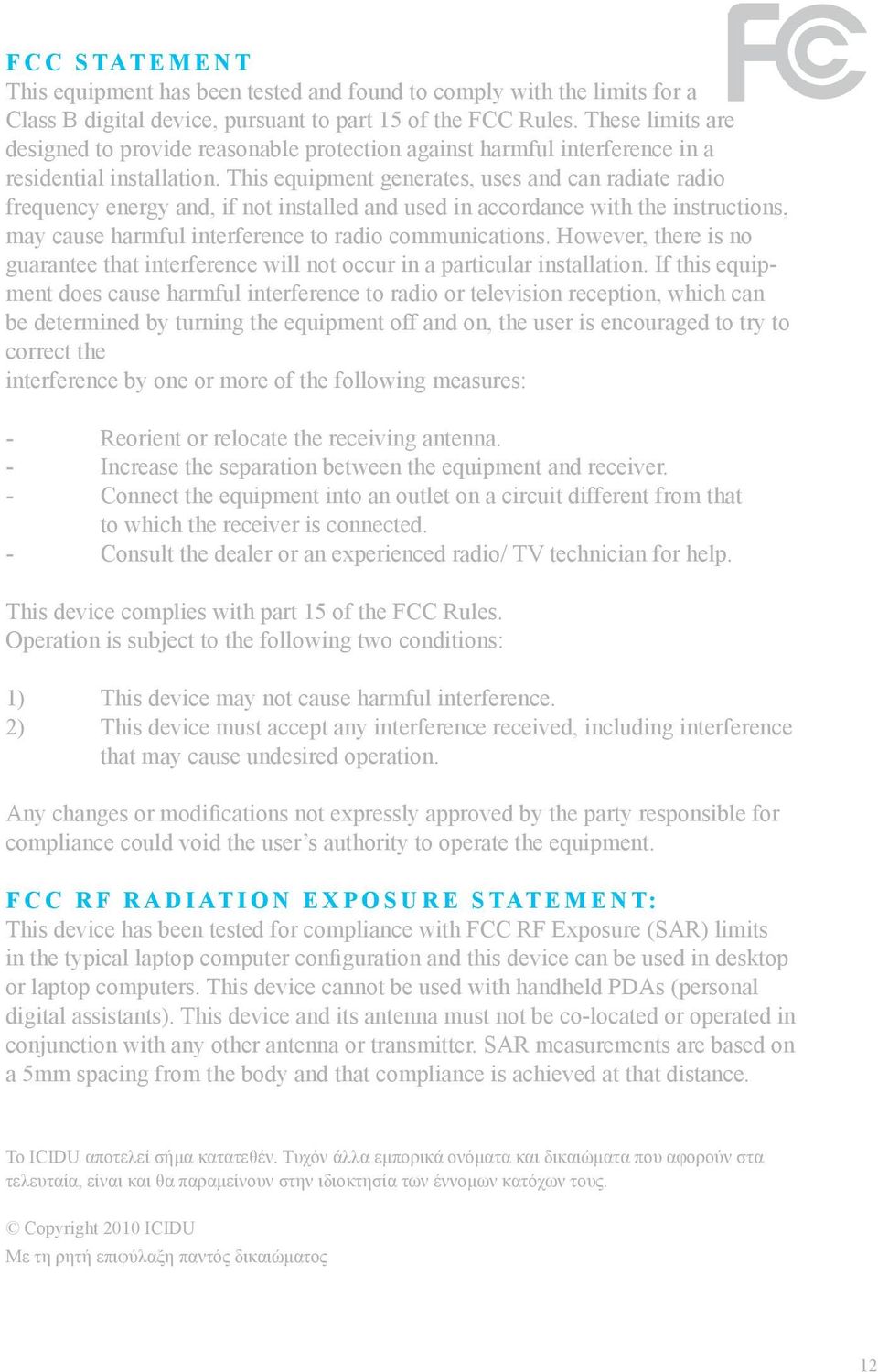

12 F C C S TAT E M E N T This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/ TV technician for help. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. F C C R F R A D I AT I O N E X P O S U R E S TAT E M E N T: This device has been tested for compliance with FCC RF Exposure (SAR) limits in the typical laptop computer configuration and this device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants). This device and its antenna must not be co-located or operated in conjunction with any other antenna or transmitter. SAR measurements are based on a 5mm spacing from the body and that compliance is achieved at that distance. Το ICIDU αποτελεί σήμα κατατεθέν. Τυχόν άλλα εμπορικά ονόματα και δικαιώματα που αφορούν στα τελευταία, είναι και θα παραμείνουν στην ιδιοκτησία των έννομων κατόχων τους. Copyright 2010 ICIDU Με τη ρητή επιφύλαξη παντός δικαιώματος 12
