1 Οδηγίες χρήσης Οδοντιατρικός προβολέας με λυχνία LED A-dec 300 Μοντέλα 371L 378L

2 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Πνευματικά δικαιώματα 2018 A-dec Inc. Με την επιφύλαξη παντός δικαιώματος. Η A-dec Inc. δεν παρέχει εγγυήσεις οποιουδήποτε είδους σχετικά με αυτό το υλικό, συμπεριλαμβανομένων, μεταξύ άλλων, υπονοούμενων εγγυήσεων εμπορευσιμότητας και καταλληλότητας για συγκεκριμένο σκοπό. Η A-dec Inc. δεν θα θεωρείται υπεύθυνη για οποιαδήποτε σφάλματα που περιέχονται στο παρόν, ή για οποιεσδήποτε συμπτωματικές ή άλλου είδους ζημιές που αφορούν την προμήθεια, απόδοση ή χρήση αυτού του υλικού. Οι πληροφορίες που περιέχονται σε αυτό το έγγραφο υπόκεινται σε αλλαγή χωρίς ειδοποίηση. Εάν αντιμετωπίσετε οποιαδήποτε προβλήματα με τα παρεχόμενα έντυπα, παρακαλούμε ενημερώστε μας γραπτώς. Η A-dec Inc. δεν εγγυάται ότι αυτό το έγγραφο δεν περιέχει σφάλματα. Απαγορεύεται η αντιγραφή, η αναπαραγωγή, η τροποποίηση ή η αναμετάδοση οποιουδήποτε μέρους του παρόντος εγγράφου σε οποιαδήποτε μορφή ή με οποιοδήποτε μέσο, ηλεκτρονικό ή μηχανικό, συμπεριλαμβανομένης της δημιουργίας φωτοαντιγράφων, της μαγνητοφώνησης ή της χρήσης οποιουδήποτε συστήματος αποθήκευσης και ανάκτησης πληροφοριών, χωρίς προηγούμενη γραπτή άδεια από την A-dec Inc. Εμπορικά σήματα και επιπλέον δικαιώματα πνευματικής ιδιοκτησίας Η ονομασία A-dec, το λογότυπο της A-dec και οι ονομασίες A-dec Inspire, Cascade, Century Plus, Continental, Decade, ICX, ICV, Performer, Preference, Preference Collection, Preference ICC, Radius και reliablecreativesolutions αποτελούν εμπορικά σήματα της A-dec Inc. και έχουν κατατεθεί στις Ηνωμένες Πολιτείες και σε άλλες χώρες. Οι ονομασίες A-dec 500, A-dec 400, A-dec 300, A-dec 200 και EasyFlex είναι επίσης εμπορικά σήματα της A-dec Inc. Δεν επιτρέπεται η αναπαραγωγή, η αντιγραφή ή οποιαδήποτε μεταχείριση κανενός από τα εμπορικά σήματα ή τις εμπορικές επωνυμίες του παρόντος εγγράφου χωρίς τη ρητή, έγγραφη έγκριση του κατόχου του εμπορικού σήματος. Ορισμένα σύμβολα του πληκτρολογίου αφής αποτελούν ιδιοκτησία της A dec Inc. Απαγορεύεται αυστηρά οποιαδήποτε χρήση αυτών των συμβόλων, πλήρως ή μερικώς, χωρίς τη γραπτή συγκατάθεση της A-dec Inc. Οι ονομασίες Medicom και SafeShield είναι εμπορικά σήματα κατατεθέντα και μη της A.R. Medicom Inc. Κανονιστικές πληροφορίες Κανονιστικές πληροφορίες που επιβάλλονται από τις απαιτήσεις των αρμόδιων φορέων παρέχονται στο έγγραφο Κανονιστικές πληροφορίες, προδιαγραφές και εγγύηση (Α/Ε ), που είναι διαθέσιμο στη Βιβλιοθήκη εγγράφων, στη διεύθυνση Σέρβις προϊόντων Για σέρβις των προϊόντων, απευθυνθείτε στον εξουσιοδοτημένο αντιπρόσωπο της A-dec στην περιοχή σας. Για πληροφορίες σχετικά με το σέρβις ή τις διευθύνσεις των εξουσιοδοτημένων αντιπροσώπων, επικοινωνήστε με την A-dec στο εντός Η.Π.Α. και Καναδά ή στο διεθνώς, ή επισκεφτείτε τη διεύθυνση Μοντέλα και εκδόσεις προϊόντων που καλύπτονται στο παρόν έγγραφο Μοντέλο Εκδόσεις Περιγραφή οδοντιατρικών προβολέων LED της A-dec 371L A Τοποθετημένος στην πλευρά υποστήριξης 372L A Τοποθετημένος σε Radius 374L A Τοποθετημένος σε ερμάριο 375L A Τοποθετημένος στον τοίχο 376L A Με στήριξη οροφής 377L A Προσαρμοσμένος σε τροχιά 378L A Προσαρμοσμένος σε προσομοιωτή

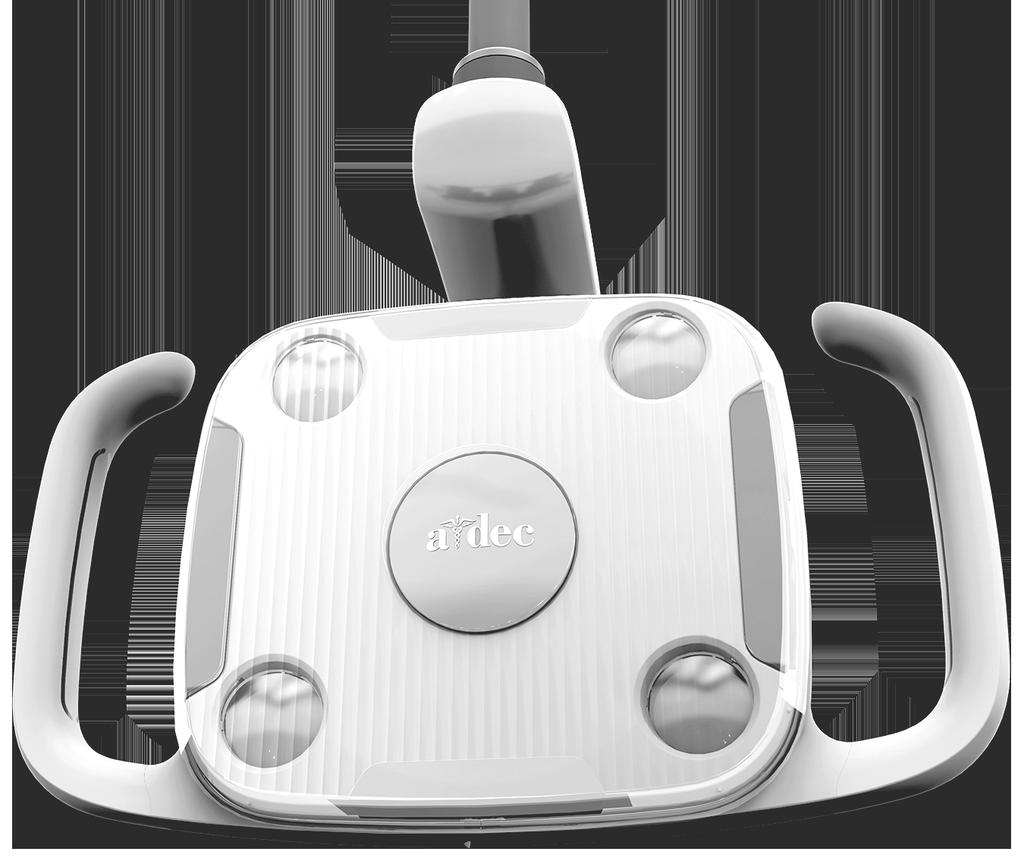

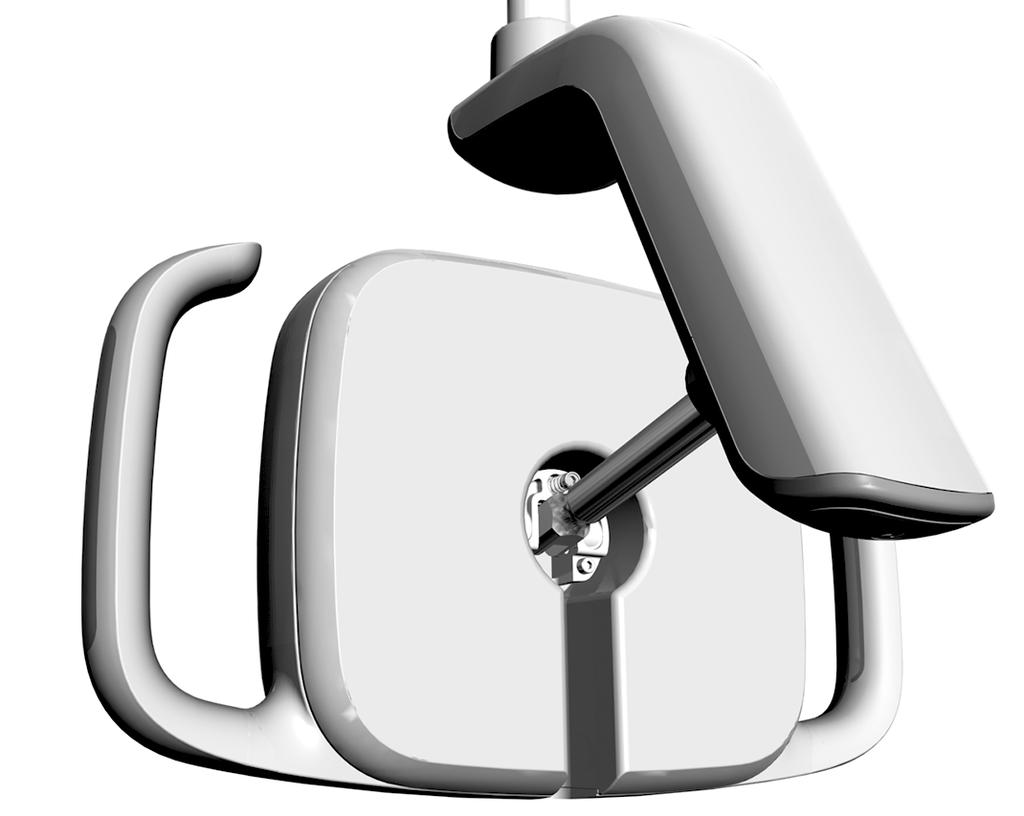

3 Χάρτης περιεχομένου Ρύθμιση πρόσθιας κλίσης 4 Λαβές/προστατευτικές μεμβράνες προβολέα 7 Κουμπί ενεργοποίησης* 2 Χειριστήρια πληκτρολογίου αφής 3 * Χρησιμοποιείται επίσης για τη ρύθμιση της έντασης του φωτός στους προβολείς χωρίς λειτουργία πληκτρολογίου αφής. Λειτουργία/Ρύθμιση... 2 Καθαρισμός/Συντήρηση... 6 Προδιαγραφές και εγγύηση... 9 Κάλυμμα/προστατευτικές μεμβράνες προβολέα Rev B 1

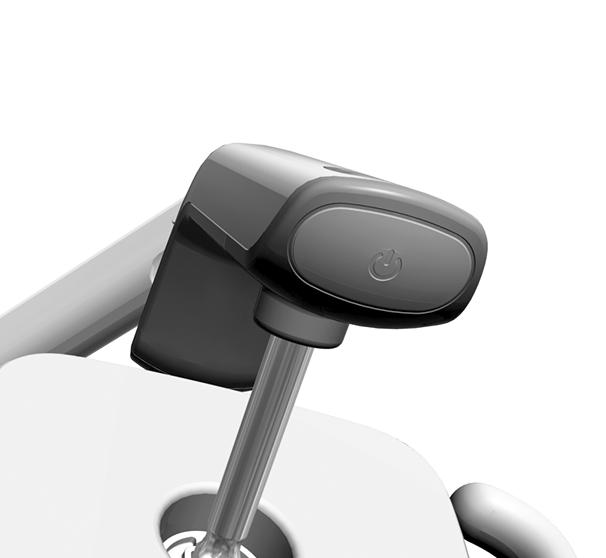

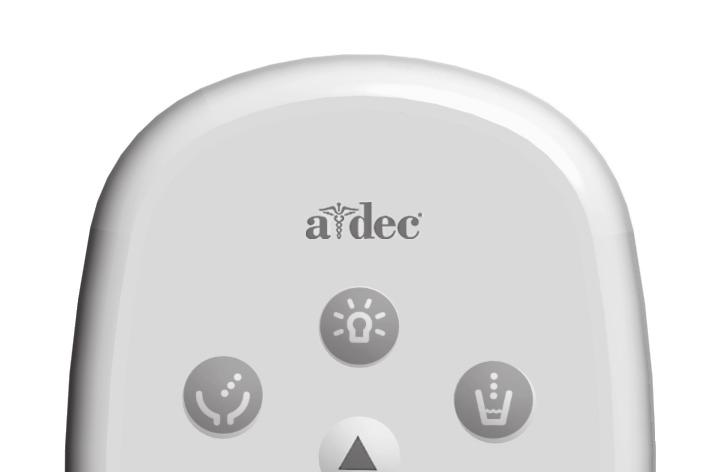

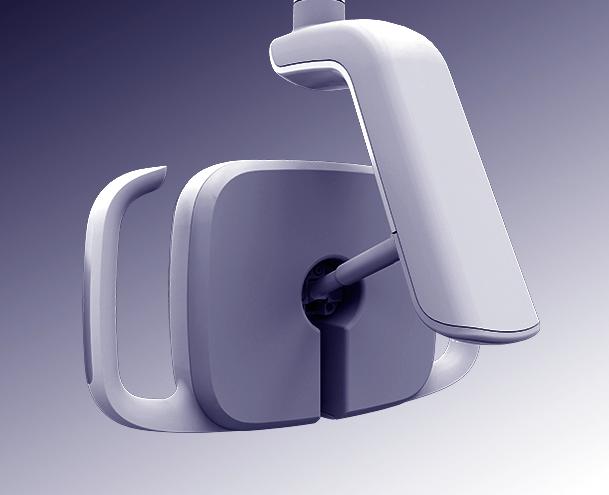

4 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Λειτουργία/Ρύθμιση Λειτουργία/Ρύθμιση Βασική λειτουργία Ο τρόπος χειρισμού του οδοντιατρικού προβολέα με λυχνία LED A-dec 300 εξαρτάται από τον τρόπο με τον οποίον έχει διαμορφωθεί ο οδοντιατρικός προβολέας. Κουμπί ενεργοποίησης Οδοντιατρικοί προβολείς χωρίς λειτουργία πληκτρολογίου αφής Για να ανάψετε τον προβολέα και να αλλάξετε την ένταση του φωτός, χρησιμοποιήστε το κουμπί ενεργοποίησης του οδοντιατρικού προβολέα. Αν ο προβολέας δεν ανάψει, επαληθεύστε ότι είναι ενεργοποιημένο το σύστημα παροχής ή/και η έδρα. Οδοντιατρικοί προβολείς με λειτουργία πληκτρολογίου αφής Για να ανάψετε τον προβολέα, χρησιμοποιήστε το πληκτρολόγιο αφής ή το κουμπί ενεργοποίησης του οδοντιατρικού προβολέα. Για να αλλάξετε την ένταση του φωτός, χρησιμοποιήστε το πληκτρολόγιο αφής. Για περισσότερες πληροφορίες σχετικά με τον χειρισμό του πληκτρολογίου αφής, ανατρέξτε στην ενότητα «Χειριστήρια πληκτρολογίου αφής» στη σελίδα 3. Πληκτρολόγιο αφής A-dec Ενδεικτική λυχνία Κουμπί οδοντιατρικού προβολέα ΣΗΜΕΙΩΣΗ Εάν διαθέτετε έναν οδοντιατρικό προβολέα χωρίς λειτουργία πληκτρολογίου αφής, και κατά λάθος πατήσετε το κουμπί του οδοντιατρικού προβολέα, θα ανάψει η ενδεικτική λυχνία. Για να απενεργοποιήσετε την ενδεικτική λυχνία, πατήστε παρατεταμένα το κουμπί του οδοντιατρικού προβολέα. Για περαιτέρω ερωτήσεις σχετικά με τη διαμόρφωση του συγκεκριμένου εξοπλισμού που διαθέτετε, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο αντιπρόσωπο της A-dec. 2

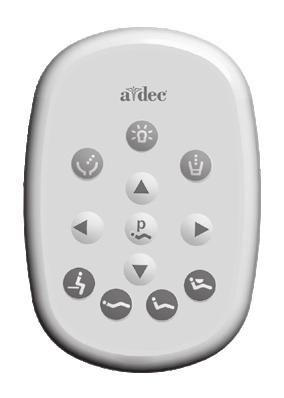

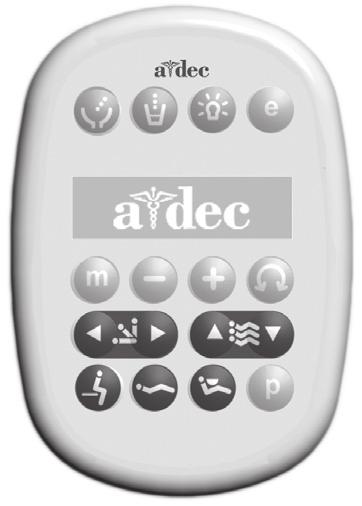

5 Χειριστήρια πληκτρολογίου αφής Τυπικό πληκτρολόγιο αφής Κουμπί οδοντιατρικού προβολέα ( ) Για οδοντιατρικούς προβολείς με λειτουργία πληκτρολογίου αφής: Ενδεικτική λυχνία Κουμπί οδοντιατρικού προβολέα Πατήστε το για να ανάψετε τον προβολέα. Ο προβολέας ανάβει πάντα σε λειτουργία φωτός υψηλής έντασης. Αν ο προβολέας δεν ανάψει, επαληθεύστε ότι είναι ενεργοποιημένο το σύστημα παροχής ή/και η έδρα. Πατήστε ξανά το για μετάβαση στη σύνθετη/χαμηλή λειτουργία. Η ενδεικτική λυχνία στο πληκτρολόγιο αφής αναβοσβήνει συνεχόμενα όταν ο προβολέας βρίσκεται στη σύνθετη/χαμηλή λειτουργία. Πατήστε παρατεταμένα το για να σβήσετε τον προβολέα. Λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης οδοντιατρικού προβολέα Είσοδος/Έξοδος Θεραπεία 1 Πληκτρολόγια deluxe Κουμπί προγραμματισμού Ακτίνες Χ/Έκπλυση Θεραπεία 2 Η λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης ανάβει αυτόματα τον προβολέα όταν η πλάτη της έδρας φτάσει σε μια προρρυθμισμένη θέση θεραπείας. Ο προβολέας σβήνει όταν πατήσετε το ή το. Αν πατήσετε ξανά το, η έδρα θα επιστρέψει στην προηγούμενη θέση της και ο προβολέας θα ανάψει πάλι. Ο προβολέας ανάβει πάντα σε λειτουργία φωτός υψηλής έντασης. Για να απενεργοποιήσετε τη λειτουργία αυτόματης ενεργοποίησης/ απενεργοποίησης, πατήστε παρατεταμένα το ή το και το ταυτόχρονα για τρία δευτερόλεπτα. Ένας σύντομος ήχος (μπιπ) υποδεικνύει ότι η λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης είναι απενεργοποιημένη. Για να ενεργοποιήσετε ξανά τη λειτουργία, επαναλάβετε αυτό το βήμα. Τρεις σύντομοι ήχοι (μπιπ) υποδεικνύουν ότι η λειτουργία αυτόματης ενεργοποίησης/απενεργοποίησης είναι ενεργοποιημένη. Σημείωση: Τα σύμβολα στο πληκτρολόγιο αφής αποτελούν ιδιοκτησία της A-dec, Inc. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διασφαλίστε ότι ο ασθενής έχει καθίσει σωστά πριν χρησιμοποιήσετε τις προρρυθμισμένες λειτουργίες της έδρας. Όταν πρόκειται για μικρά παιδιά και για ασθενείς μειωμένης κινητικότητας, απαιτείται πάντοτε μεγαλύτερη προσοχή. Μην αφήνετε ποτέ τον ασθενή ανεπιτήρητο όσο η έδρα κινείται. Για να σταματήσετε την έδρα σε οποιοδήποτε σημείο, πιέστε οποιοδήποτε κουμπί ρύθμισης θέσης της έδρας στο πεντάλ ή στο πληκτρολόγιο αφής Rev B 3

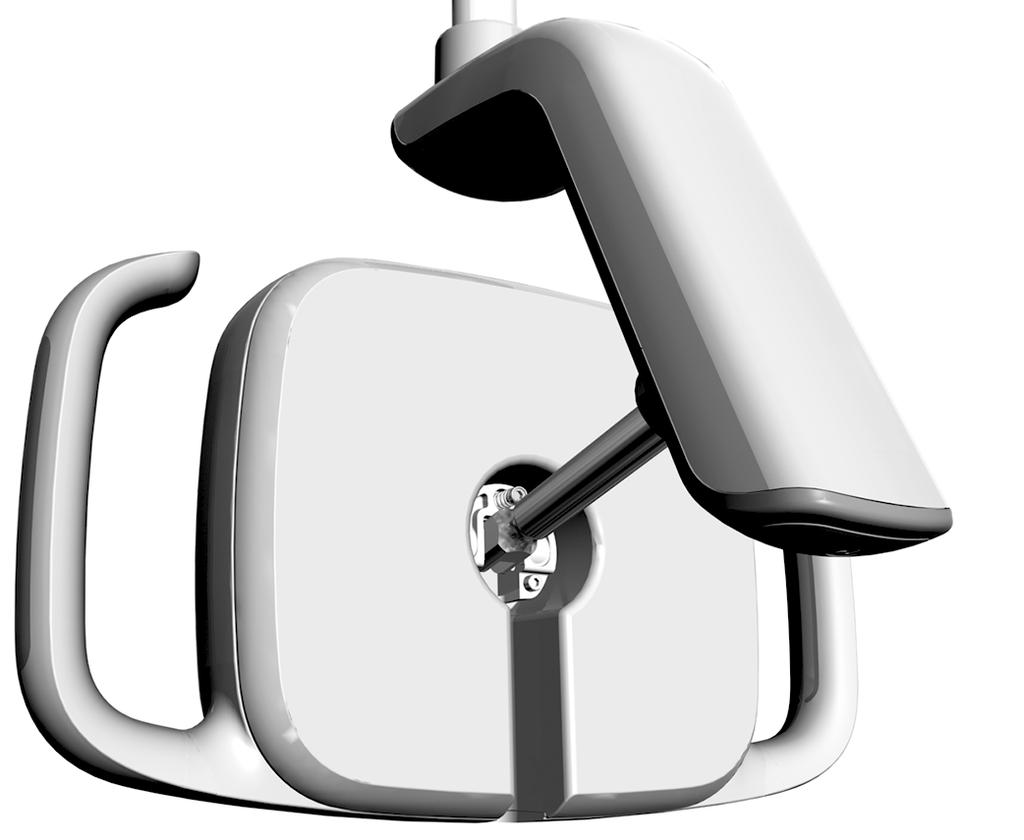

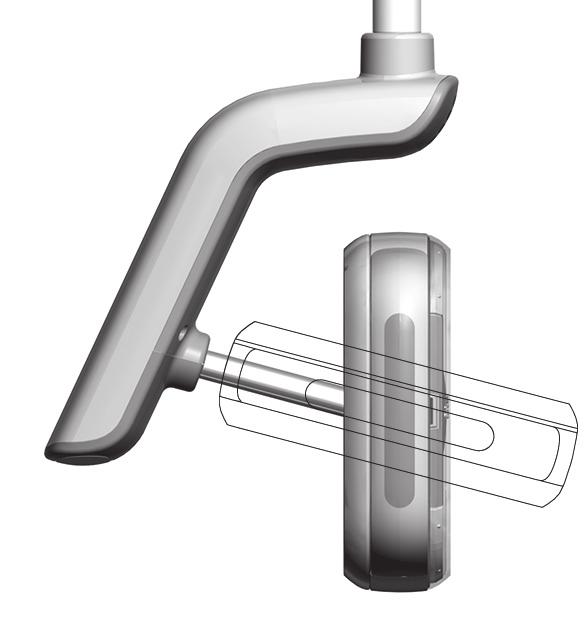

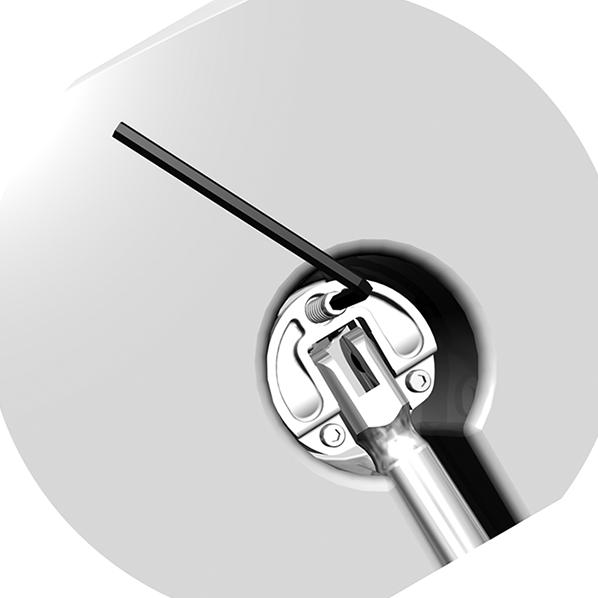

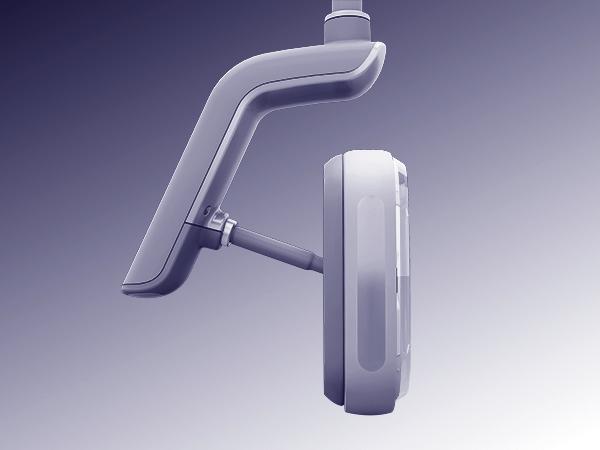

6 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Λειτουργία/Ρύθμιση Φωτισμός Σύνθετη/Χαμηλή λειτουργία Η σύνθετη/χαμηλή λειτουργία μειώνει την ένταση του φωτός και την πρώιμη ξήρανση των φωτοπολυμεριζόμενων σύνθετων ρητινών, καθώς και των υλικών προσωρινής έμφραξης και συγκόλλησης. Εστιακό εύρος Ο οδοντιατρικός προβολέας διαθέτει ένα σταθερό εστιακό εύρος που παρέχει βέλτιστο φωτισμό σε απόσταση 400 mm 750 mm (16 30 ίντσες) από τη στοματική κοιλότητα. Εύρος κίνησης Οι τρεις άξονες περιστροφής παρέχουν μεγάλο εύρος κίνησης. Χρησιμοποιήστε αυτή τη δυνατότητα για να τοποθετήσετε τον προβολέα στη βέλτιστη θέση για την ευκρινή θέαση των οδοντικών επιφανειών και για την ελαχιστοποίηση τυχόν παρεμβολών με άλλον εξοπλισμό και με την οδοντιατρική ομάδα. Ρύθμιση πρόσθιας κλίσης Εάν η κεφαλή του προβολέα δεν συγκρατείται στην κεκλιμένη θέση της ή εάν είναι δύσκολο να τοποθετηθεί σε κλίση, ρυθμίστε τη βίδα πρόσθιας κλίσης με ένα εξαγωνικό κλειδί 7/64 ιντσών. Γυρίστε τη βίδα δεξιόστροφα για να αυξήσετε την αντίσταση ή αριστερόστροφα για να μειώσετε την αντίσταση. ΣΗΜΕΙΩΣΗ Για άλλες ρυθμίσεις της αντίστασης απαιτείται αποσυναρμολόγηση. Αν ο προβολέας χρειάζεται πρόσθετες ρυθμίσεις, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της A-dec. 4

7 10 AM P 10 AM P 10 AM P 10 AM P 10 AM P NC Θέση ασφαλειοδιακόπτη Υπό μη φυσιολογικές συνθήκες, ο ασφαλειοδιακόπτης διακόπτει τη ροή ηλεκτρικού ρεύματος. Εάν ο ασφαλειοδιακόπτης μπλοκάρει, επαναφέρετέ τον πιέζοντας το κουμπί ασφαλειοδιακόπτη στο τροφοδοτικό. Το τροφοδοτικό βρίσκεται συνήθως στην περιοχή παροχών αέρα/νερού της οδοντιατρικής έδρας (βλ. τον παρακάτω πίνακα για τη θέση του ασφαλειοδιακόπτη). Μοντέλο έδρας Θέση τροφοδοτικού Θέση κουμπιού ασφαλειοδιακόπτη Έδρα A-dec 511 Περιοχή αντλίας μοτέρ έδρας MAINS OUTPUT SIDE DENTAL POWER 4A MAX SUPPORT ARM LIGHT CB 3 CB 4 CB 5 OUTPUT 8A MAX 0V~ 24V~ 2 VACUUM RELAY DATA ΑΔ4 Έδρα A-dec 311 και A-dec 411 Περιοχή αντλίας μοτέρ έδρας ΑΔ5 Έδρες A-dec 200, Cascade, Decade, Performer και παλαιότερα μοντέλα εδρών A-dec Κουτί δαπέδου παροχών αέρα/ νερού ΑΔ Rev B 5

8 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Καθαρισμός/Συντήρηση Καθαρισμός/Συντήρηση Χρήση προστατευτικών μεμβρανών ΣΗΜΕΙΩΣΗ Για την κατάλληλη χρήση και την απόρριψη των προστατευτικών μεμβρανών, ανατρέξτε στις οδηγίες που παρέχονται από τον κατασκευαστή των προστατευτικών μεμβρανών. Η A-dec συνιστά τη χρήση προστατευτικών μεμβρανών για όλες τις επιφάνειες επαφής και μεταφοράς. Επιφάνειες επαφής είναι οι περιοχές που έρχονται σε επαφή με τα χέρια και καθίστανται πιθανές εστίες επιμόλυνσης κατά τη διάρκεια των οδοντιατρικών επεμβάσεων. Επιφάνειες μεταφοράς είναι οι περιοχές που έρχονται σε επαφή με τα εργαλεία και άλλα άψυχα αντικείμενα. Στις Η.Π.Α., οι προστατευτικές μεμβράνες πρέπει να είναι κατασκευασμένες σύμφωνα με την τρέχουσα ορθή βιομηχανική πρακτική (Good Manufacturing Practice, CGMP), όπως ορίζεται από τον αμερικανικό οργανισμό τροφίμων και φαρμάκων (US Food and Drug Administration, US FDA). Εάν βρίσκεστε εκτός των Η.Π.Α., ανατρέξτε στους ισχύοντες κανονισμούς σχετικά με τα ιατροτεχνολογικά προϊόντα για την περιοχή σας. ΣΗΜΑΝΤΙΚΟ Για συστάσεις σχετικά με τον καθαρισμό και τη χημική απολύμανση των επιφανειών αφής και μεταφοράς (όταν δεν μπορούν να χρησιμοποιηθούν προστατευτικές μεμβράνες ή όταν οι μεμβράνες έχουν φθαρεί), ανατρέξτε στον Οδηγό ασηψίας εξοπλισμού της Α-dec (Α/Ε ). 6

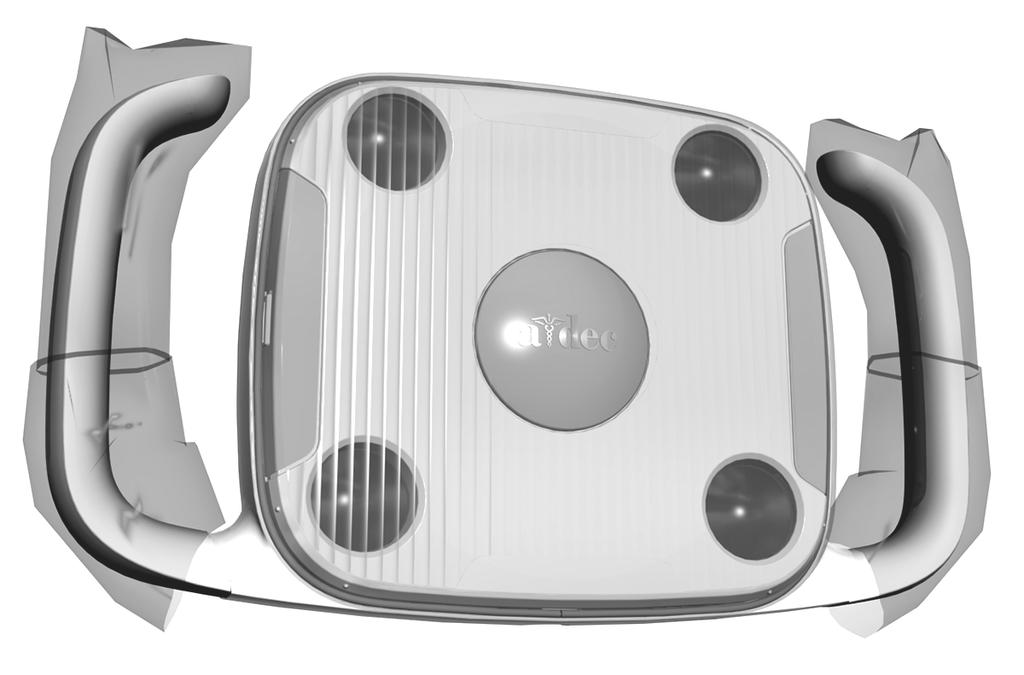

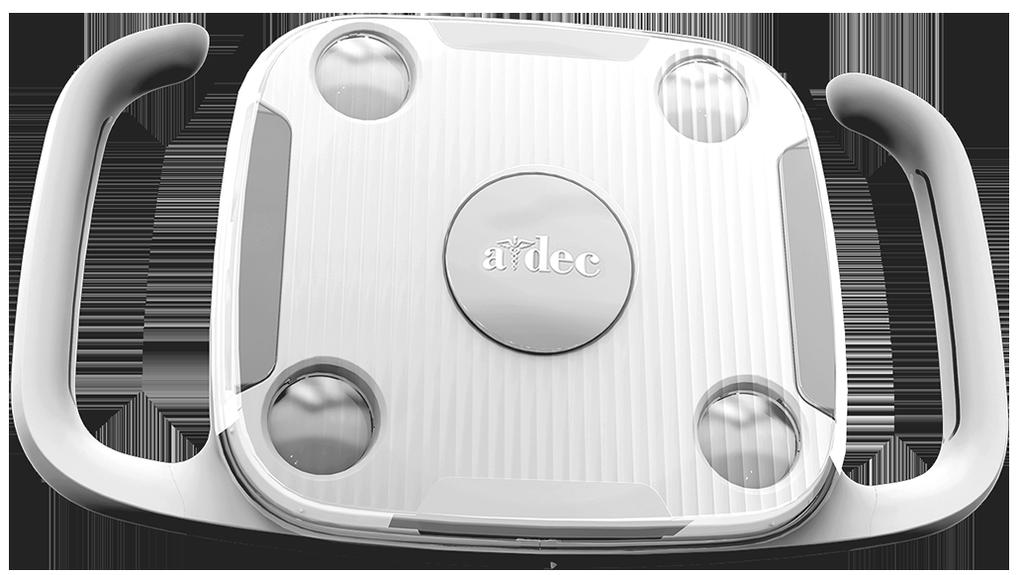

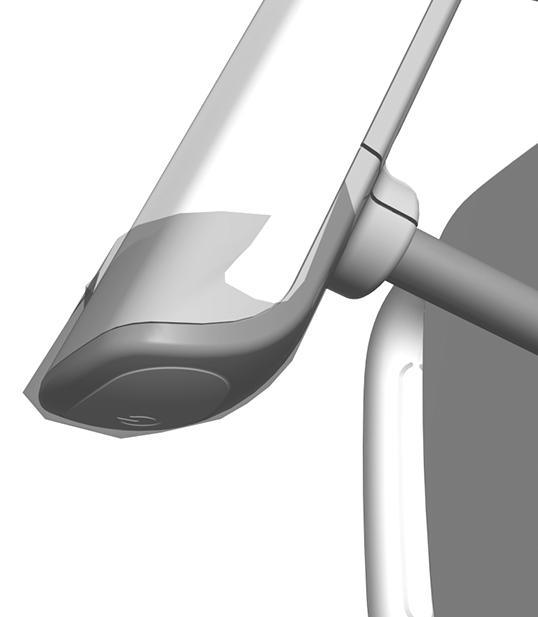

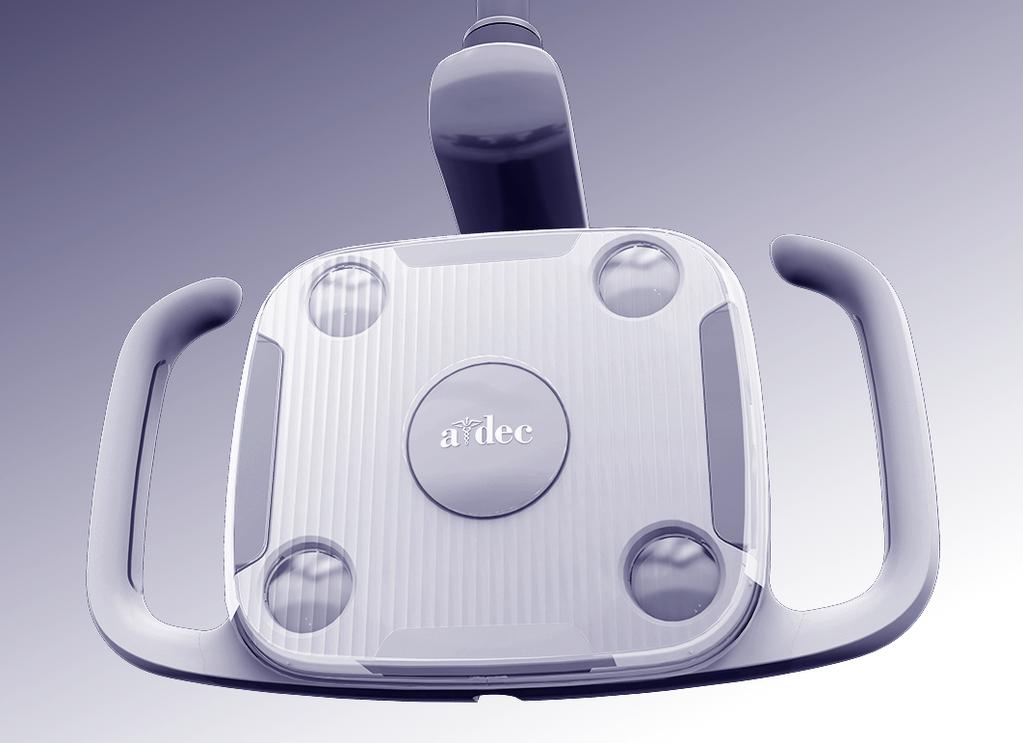

9 Προστατευτικές μεμβράνες οδοντιατρικού προβολέα Λαβή προβολέα με προστατευτική μεμβράνη Κάλυμμα Συγκρότημα πολλαπλών φακών Λαβές προβολέα Χρησιμοποιείτε προστατευτικές μεμβράνες στις λαβές του προβολέα για την αποτροπή του κινδύνου επιμόλυνσης. Οι λαβές έχουν σχεδιαστεί έτσι ώστε να υποδέχονται εύκολα τα ίδια αναλώσιμα πλαστικά περιβλήματα που χρησιμοποιούνται για τη σύριγγα αέρα/νερού. Κάλυμμα προβολέα Οι προστατευτικές μεμβράνες συμβάλλουν στην προστασία και τη διατήρηση της καθαριότητας του καλύμματος του οδοντιατρικού προβολέα κατά τη διάρκεια των οδοντιατρικών επεμβάσεων. Χρησιμοποιείτε μόνο μη αυτοκόλλητες προστατευτικές μεμβράνες με οπτική διόρθωση που δεν αλλοιώνουν την ποιότητα του φωτισμού. Η A-dec συνιστά τη χρήση προστατευτικών μεμβρανών μίας χρήσης SafeShield της Medicom (βλ. σελίδα 8 για πληροφορίες σχετικά με την παραγγελία). Εάν δεν χρησιμοποιήσετε προστατευτική μεμβράνη, καθαρίστε προσεκτικά το κάλυμμα του προβολέα χωρίς να το αφαιρέσετε, χρησιμοποιώντας ένα απαλό βαμβακερό πανί και μη λειαντικό σαπούνι και νερό. ΠΡΟΣΟΧΗ Μην αφαιρείτε το κάλυμμα, παρά μόνο εάν είναι απολύτως απαραίτητο. Το κάλυμμα διαθέτει στεγανοποιητικό για την αποτροπή της εισχώρησης σκόνης και υπολειμμάτων στο συγκρότημα των φακών. Εάν ωστόσο περάσουν ρύποι ή σκόνη μέσα από το στεγανοποιητικό, μπορείτε να αφαιρέσετε το κάλυμμα για καθαρισμό. Χρησιμοποιείτε ένα εργαλείο με επίπεδη λεπίδα που δεν θα προκαλέσει ζημιά στο περίβλημα του προβολέα. Αφού αφαιρέσετε το κάλυμμα, μην αγγίξετε και μην επιχειρήσετε να καθαρίσετε το συγκρότημα πολλαπλών φακών, διαφορετικά μπορεί να προκληθεί ζημιά στα εξαρτήματα. Κουμπί ενεργοποίησης Χρησιμοποιήστε ένα τεμάχιο προστατευτικής μεμβράνης για να καλύψετε το κουμπί ενεργοποίησης Rev B 7

10 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Καθαρισμός/Συντήρηση Εξαρτήματα συντήρησης οδοντιατρικού προβολέα Περιγραφή Αριθμός εξαρτήματος Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της A-dec για να παραγγείλετε αυτά τα εξαρτήματα συντήρησης οδοντιατρικού προβολέα. Προστατευτική μεμβράνη μίας χρήσης Medicom SafeShield (συσκευασία 10 τμχ.) 9565 Προστατευτικό και στεγανοποιητικό λυχνίας LED

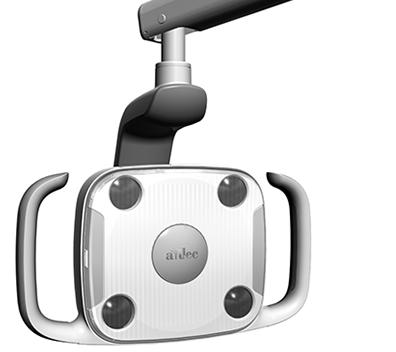

11 Οδοντιατρικός προβολέας με λυχνία LED A-dec Οδηγίες χρήσης Προδιαγραφές / Εγγύηση Προδιαγραφές Εγγύηση Πληροφορίες για την εγγύηση παρέχονται στο έγγραφο Κανονιστικές πληροφορίες, προδιαγραφές και εγγύηση (Α/Ε ), που είναι διαθέσιμο στη Βιβλιοθήκη εγγράφων, στη διεύθυνση Προδιαγραφές ισχύος και φωτός Ισχύς: Εστιακό εύρος: Τύπος λυχνίας LED: Θερμοκρασία χρώματος: Μοτίβο φωτισμού: 15 W το μέγιστο 400 mm 750 mm (16 ίντσες 30 ίντσες) λευκή λυχνία LED υψηλής φωτεινότητας, 94 CRI λευκό Kelvin Ονομαστική ένταση φωτός: υψηλή: lux (2.323 fc) σύνθετη*/χαμηλή: lux (743 fc) Έξοδος θερμότητας: Υ 95 mm x Π 145 mm στα 700 mm (Υ 3,8 ίντσες x Π 5,7 ίντσες στις 27,6 ίντσες) 51 BTU/ώρα * Ο όρος σύνθετη λειτουργία αποτελεί έναν αποδεκτό όρο του κλάδου και δεν προορίζεται για τη συμμόρφωση με το πρότυπο ISO 9680:2014, ΣΗΜΑΝΤΙΚΟ Για περαιτέρω προδιαγραφές, την αναγνώριση των συμβόλων και άλλες κανονιστικές απαιτήσεις, ανατρέξτε στο έγγραφο Κανονιστικές πληροφορίες, προδιαγραφές και εγγύηση (Α/Ε ), που είναι διαθέσιμο στη Βιβλιοθήκη εγγράφων, στη διεύθυνση ΣΗΜΕΙΩΣΗ Οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς ειδοποίηση. Οι απαιτήσεις ενδέχεται να διαφέρουν ανάλογα με την περιοχή σας. Για περισσότερες πληροφορίες επικοινωνήστε με τον τοπικό εξουσιοδοτημένο αντιπρόσωπο της A-dec Rev B 9
