1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΕΠΙΠΛΟΥ ΙΙΙ

2 2 η εργασία Είδη καρεκλών Επιλογή προβλήματος Παρουσίαση των ενοτήτων 2-7 του παραδείγματος Αντίστοιχη δουλειά

3 Τα μυστικά της εργονομίας Eργονομία η επιστήμη που ασχολείται με τις επιδράσεις του εργασιακού (ή άλλου) περιβάλλοντος στους ανθρώπους καθώς και τις μεθόδους βελτίωσης αυτών των συνθηκών σχεδίαση ενός αντικειμένου ή του περιβάλλοντος χώρου με τρόπο που να εξυπηρετεί καλύτερα τον άνθρωπο

4 Ανθρωπομετρία Henry Dreyfuss: ο πλέον γνωστός «ανθρωπομέτρης» για το design Δημιούργησε οδηγίες για designers προϊόντων μετά τον 2 ο Παγκόσμιο Πόλεμο. Chart from the Measure of Man, Henry Dreyfuss, 1955

5

6 Εργονομία - Ανθρωπομετρία Ο σχεδιασμός όλων των χρηστικών αντικειμένων έχει ως αφετηρία το (μέσο) ανθρώπινο σώμα και τις λειτουργίες του. Το ανθρώπινο σώμα καθορίζει τα διάφορα μεγέθη, τόσο στην αρχιτεκτονική όσο και στο σχεδιασμό των επίπλων

7 Εργονομία - Ανθρωπομετρία Επομένως Μια καρέκλα σχεδιασμένη για τον μέσο άνθρωπο του πληθυσμού στον οποίο απευθύνεται δεν είναι πλέον ικανοποιητική. "If the chair fits: All shapes and sizes", 2001

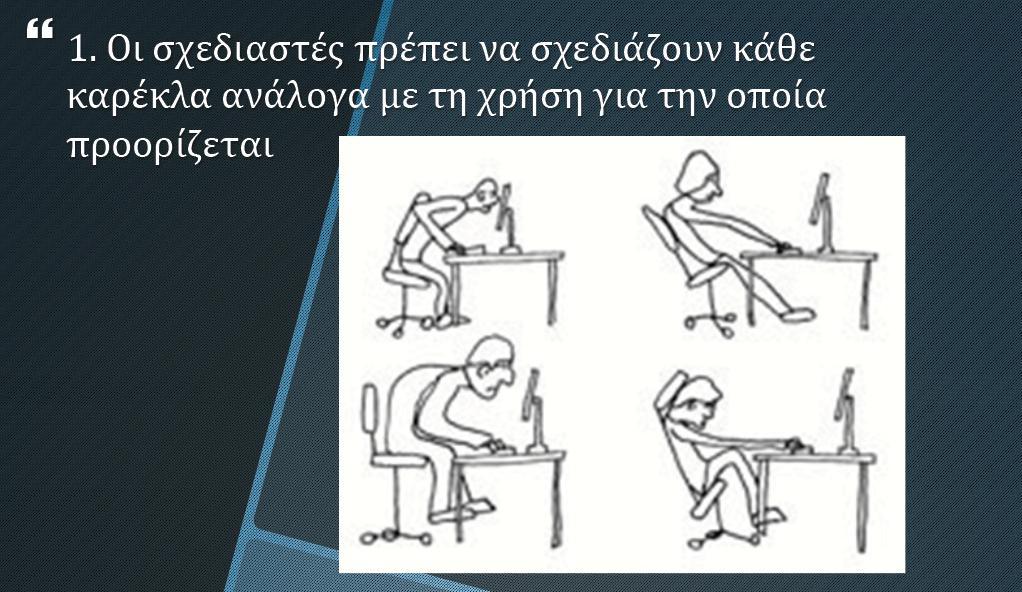

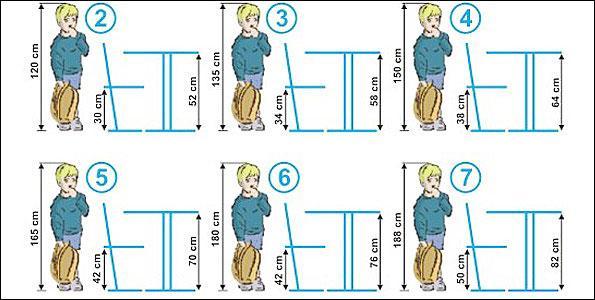

8 Μια καρέκλα πρέπει να βγαίνει σε διαφορετικά μοντέλα που διαφοροποιούνται στις διαστάσεις τους ανάλογα με τον χρήστη ή να έχουν την δυνατότητα να προσαρμόζονται στις διαστάσεις του χρήστη. Δηλαδή Η κάθε καρέκλα πρέπει να ελέγχεται στην πράξη (εργονομικά) πριν παραχθεί μαζικά.

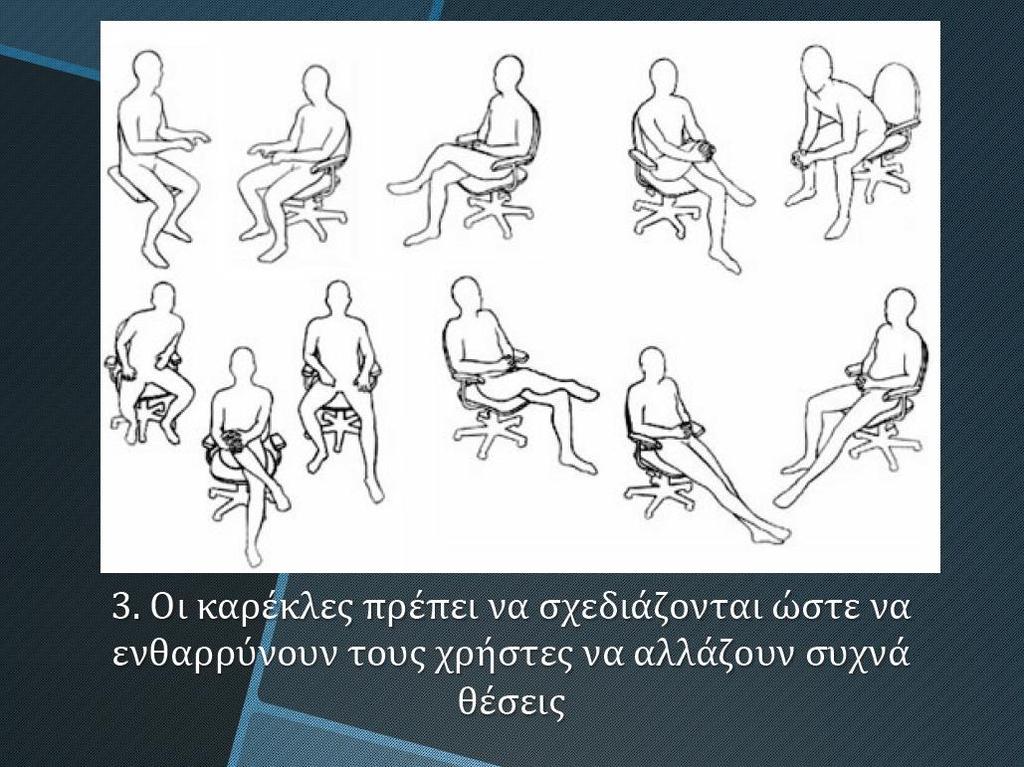

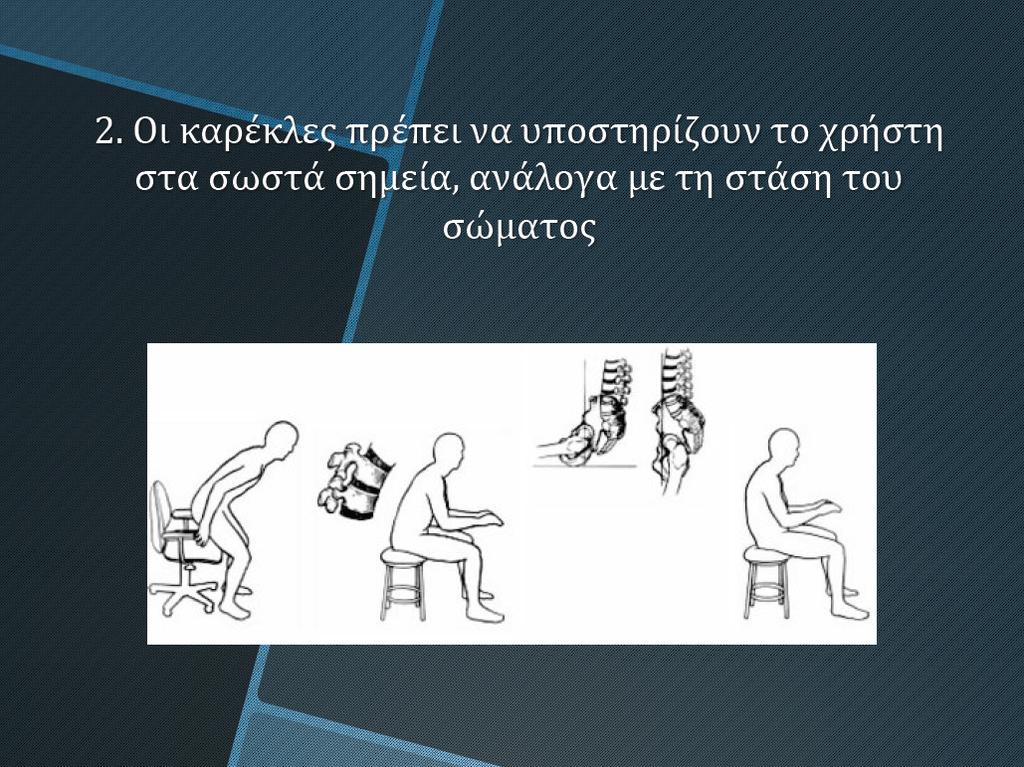

9 Μια καρέκλα

10

11

12 Αν h=45 τότε α// b Άρθρωση γοφού - ινιακό Κνήμη (καλάμι) αστρ (36 46cm)

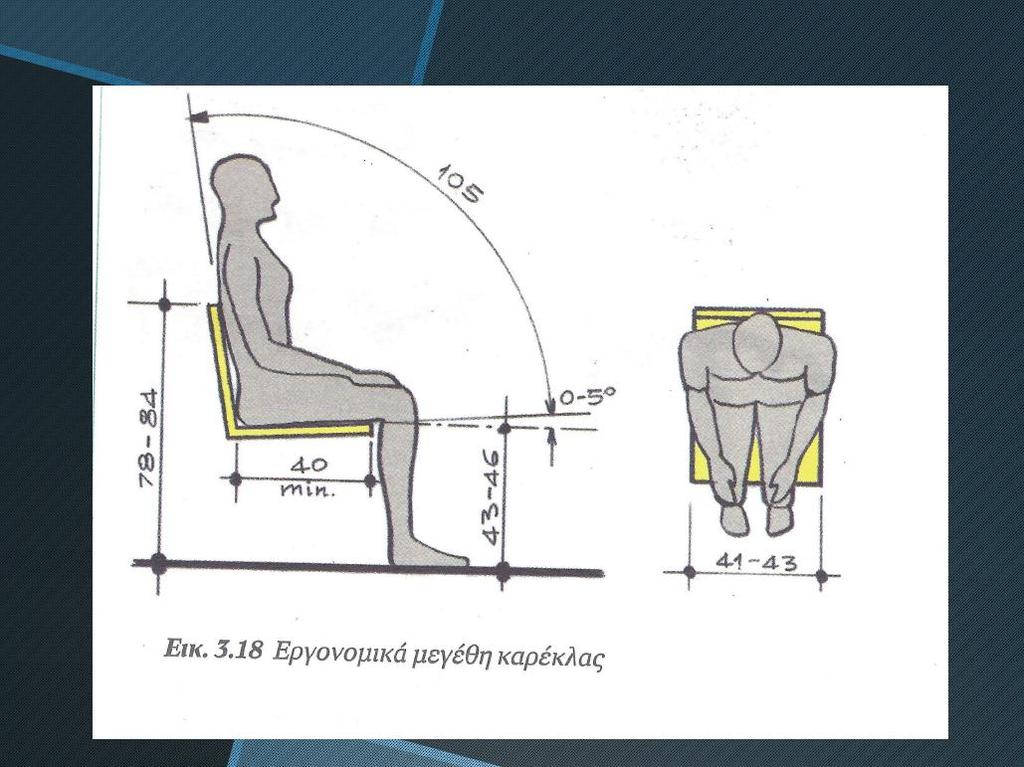

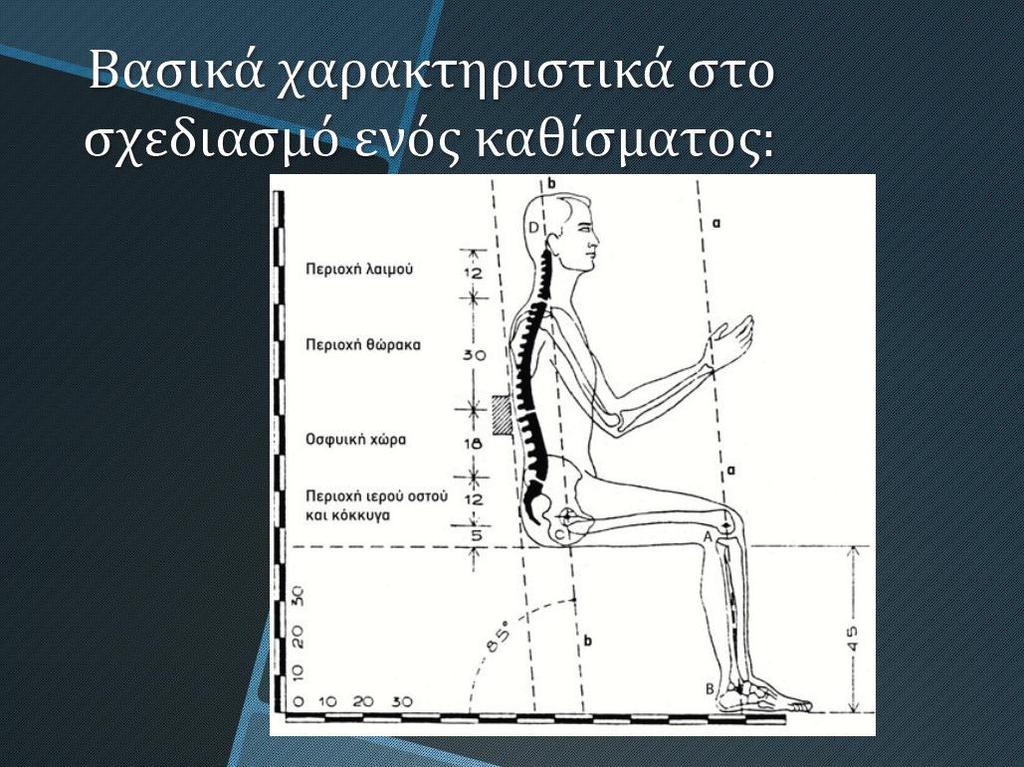

13 Βασικά χαρακτηριστικά στο σχεδιασμό ενός καθίσματος: Κλίση πλάτης: Ύψος πλάτης: περ. 75 cm Απόσταση μπράτσων: cm (κάθισμα + 30 ) Ύψος μπράτσων: cm (20-25cm ) Κλίση καθίσματος Βάθος καθίσματος: cm Ύψος καθίσματος: περ. 45 cm Πλάτος καθίσματος: 40 55cm

14

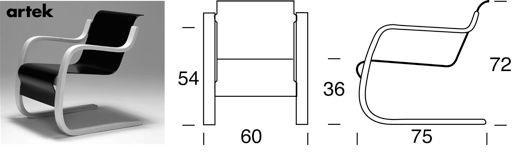

15 Πολυθρόνα (Armchair) Ύψος καθίσματος: cm Για ύψος h= 40cm, οι ευθείες a και b είναι παράλληλες

16

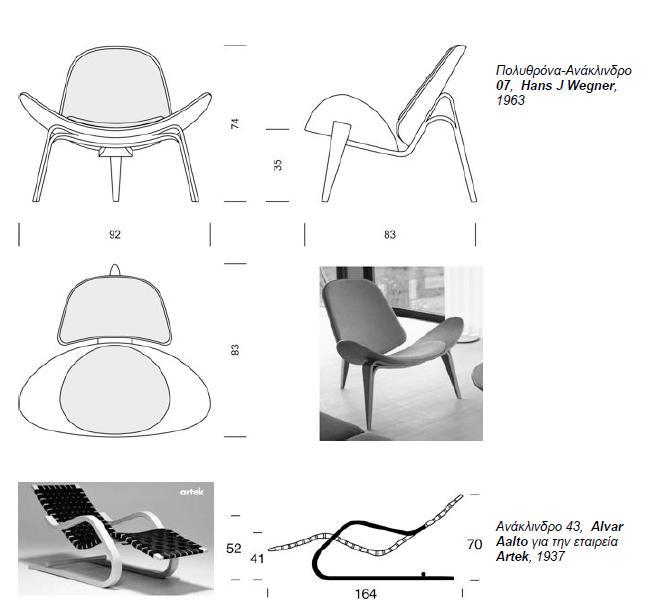

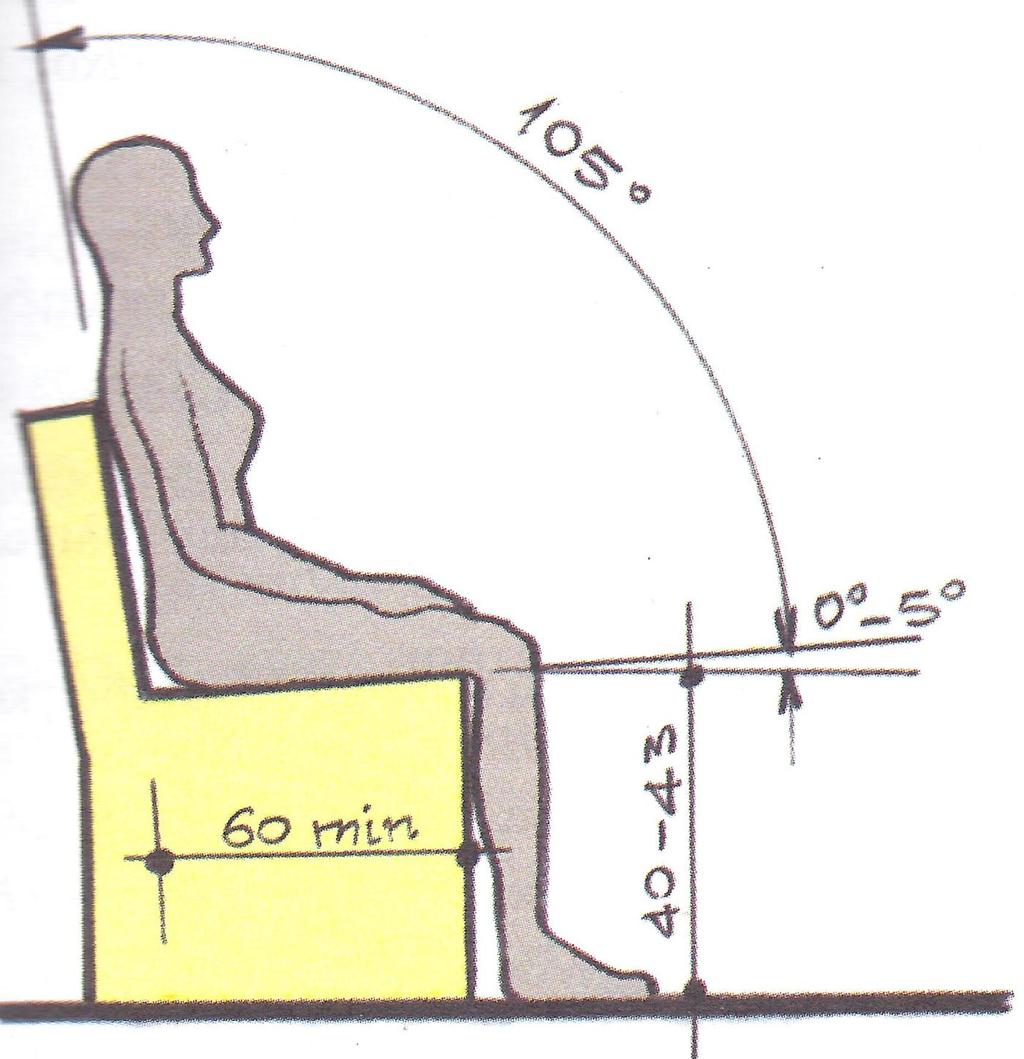

17 Ανάκλιντρα /Chaise-longue Ύψος: Ύψος: 10 < h < 20 cm

18 Όλες οι διαστάσεις είναι διαστάσεις εκκίνησης σχεδιασμού και όχι απόλυτες!!!

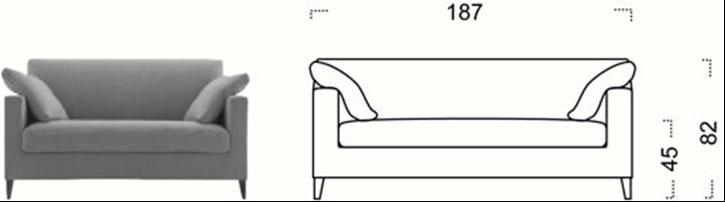

19 Καναπές Προορίζεται για τουλάχιστον 2 άτομα (2 5) Μήκος: cm για κάθε θέση Βάθος καθίσματος: περ. 60 cm + το πάχος της πλάτης Ύψος: περ cm (και ως 60 ανάλογα με τη χρήση) To κάθισμα πρέπει να έχει μια ελαφρά κλίση προς τα πίσω

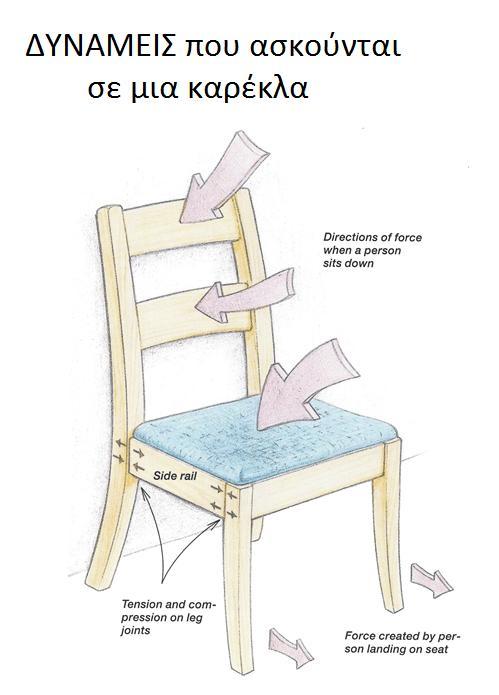

20 Βασικές αρχές σχεδιασμού δυναμικές καταπονήσεις

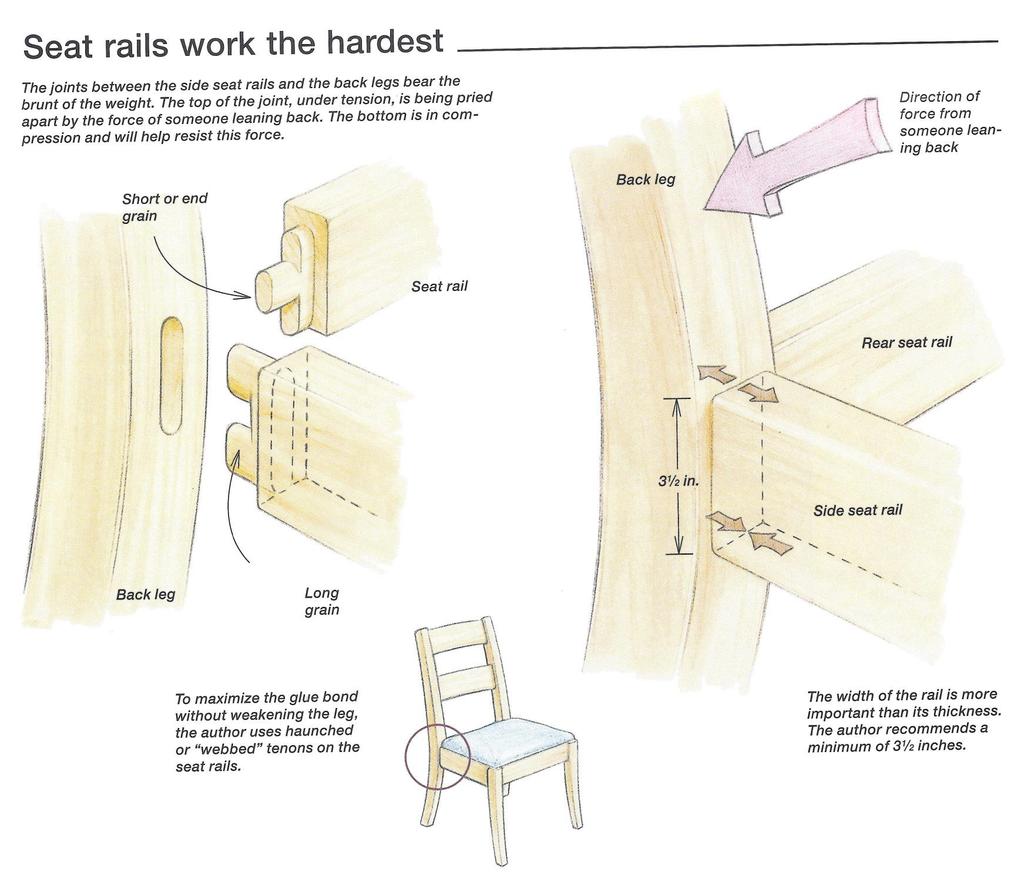

21 Δυναμικές καταπονήσεις - Στις πλαϊνές τραβέρσες του καθίσματος - Πόδια - Πίσω πόδια και πλαϊνές τραβέρσες!!!

22 Σχηματική απεικόνιση των βασικών φορτίσεων που ασκούνται σε έναν τυπικό ξύλινο σκελετό επενδυμένου καναπέ (Πηγή: Standard FNAE A)

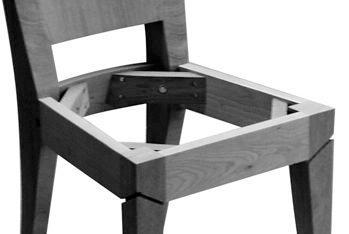

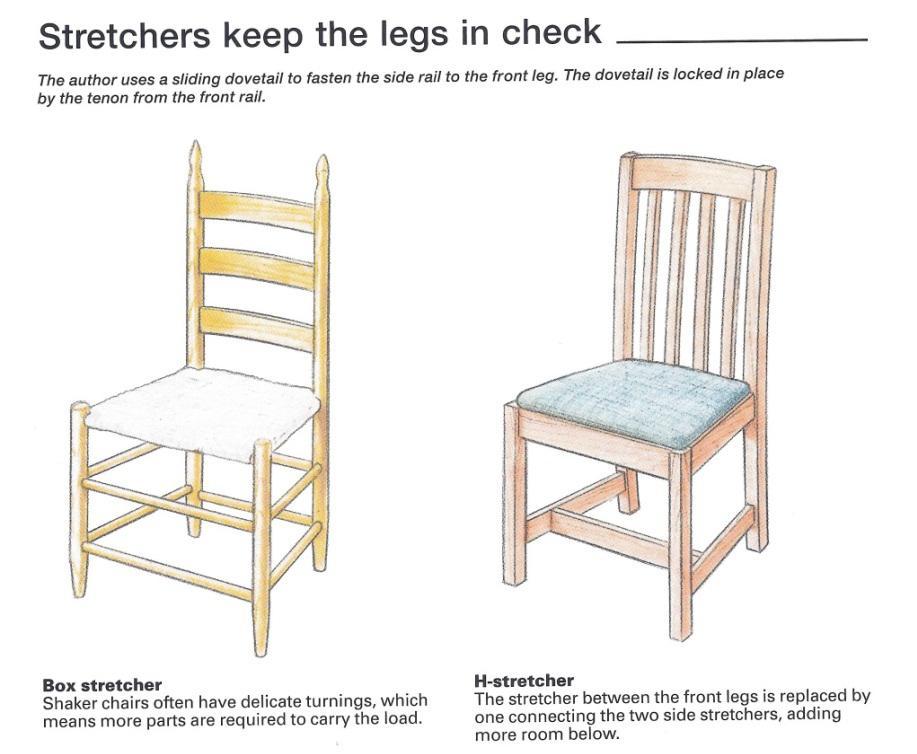

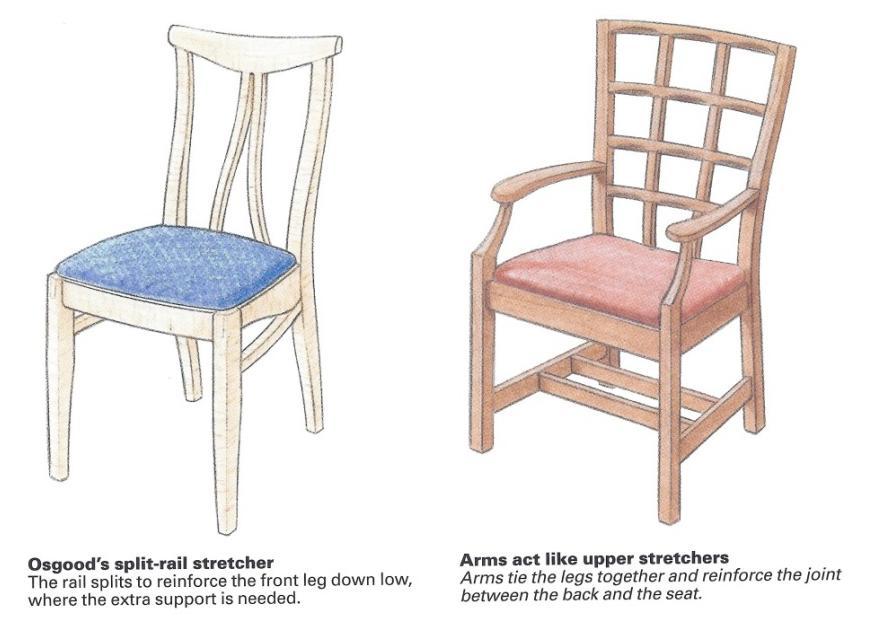

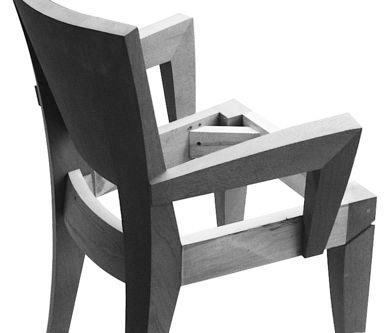

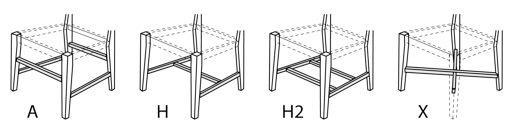

23 Ενισχύσεις Α. Γωνιακοί τάκοι: α) ενισχύουν τραβέρσες και πόδια. β) συνδέουν το τελάρο με την καρέκλα Είναι συνήθως από συμπαγές ξύλο Σύνδεση με κόλα, βίδες, καρφιά, finger-joint Β. Γωνιακοί τάκοι: α) στήριξη. β) ενίσχυση συνδέσεων - σταθερότητα Φωτο: μπράτσο τραβέρσα-πίσω πόδι Β. Τραβέρσες - καϊτια: α) στήριξη. β) αποτροπή πλάγιας και εμπροςπίσω κίνησης (συνθήκες αντοχής υψηλότερων καταπονήσεων) ΤΙΡs: Απαραίτητες όταν οι διατομές ποδιών μικρές!!! Δεν εξασφαλίζουν ασφάλεια γιατί είναι απλές οι συνδέσεις τους

24 απόλυτη επαφή με τα δύο προς ένωση στοιχεία και εφαρμογή επαρκούς συγκολλητικής ουσίας. Η ξυλογωνία στερεώνεται στα ξύλινα στοιχεία της κατασκευής με χρήση συγκολλητικής ουσίας και βιδών ή συνδετηροκαρφιών (δίχαλα), τα οποία χρησιμεύουν στην εφαρμογή της κατάλληλης πίεσης που είναι απαραίτητη για να στεγνώσει και να σταθεροποιηθεί η κόλλα (Kazal et al., 2006). βίδες στη στερέωση της ξυλογωνίας, η σύνδεση θα εμφανίσει πολύ ικανοποιητικά αποτελέσματα αντοχής για μεγάλη διάρκεια, διότι και σε περίπτωση που οι συγκολλητικοί δεσμοί που αναπτύχθηκαν μεταξύ ξύλου και κόλλας, εξασθενήσουν, οι βίδες θα συνεχίσουν να παρέχουν ένα μέρος της απαιτούμενης στήριξης και σταθερότητας (Kazal et al., 2006).

25

26

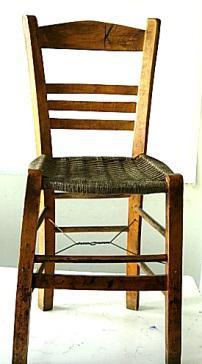

27 Η κλασική καρέκλα του «καφενείου» The chairmakers Workshop, Drew Langsner, Lark Books, Syerling Publishing Inc. Συνδέσεις με στρόγγυλα μόρσα και εγκοπές Η σύνδεση των ποδιών εκτός από τα καΐτια - πραγματοποιείται και με χοντρό σύρμα

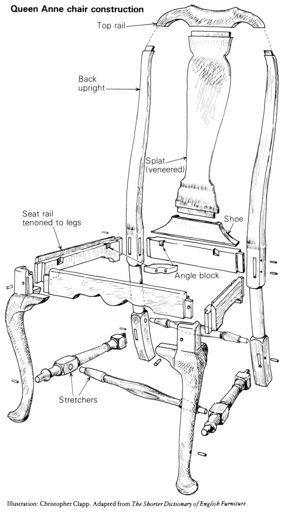

28 Queen Anne στυλ Αγγλία ( ) μόρσα - μορσότρυπες, κυλινδρικά μόρσα, βοηθητικές τραβέρσες (καΐτια) σε σχήμα Η, γωνιακοί τάκοι, καβίλιες για «κλείδωμα» των συνδέσεων Χρήση γωνιακών τάκων και βοηθητικών τραβερσών, ποικιλία τύπων σύνδεσης Χαρακτηριστική η χρήση καβίλιας για την ενίσχυση των συνδέσεων μόρσου εγκοπής (μη ικανοποιητικές οι κόλες της εποχής)

29 Συνδέσεις

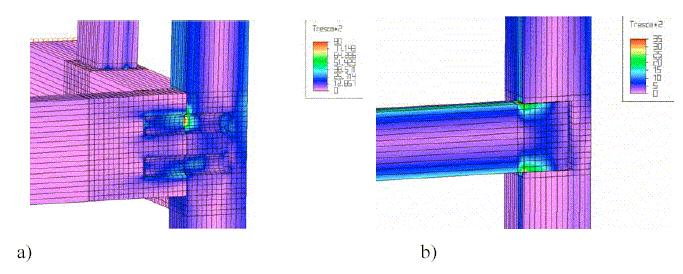

30 Απεικόνιση των τάσεων που δρουν σε μία σύνδεση διπλής καβίλιας

31 Oι βασικοί παράγοντες που επηρεάζουν τη στερεότητα των συνδέσεων είναι οι ακόλουθες: 1. Το είδος του υλικού των τεμαχίων της σύνδεσης και οι ιδιότητές του. 2. Το είδος της σύνδεσης 3. Οι διαστάσεις των συνδετικών στοιχείων 4. Η σύσφιξη της σύνδεσης 5. Το είδος της κόλλας και η ποσότητα επάλειψης 6. Η αδρότητα των προς συγκόλληση επιφανειών και 7. Η ύπαρξη υγρασίας στα επιμέρους τμήματα της σύνδεσης 8. H γεωμετρία της κατασκευής και οι φορτίσεις στις οποίες εκτίθεται η κατασκευή ( Πρέπει να λαμβάνονται υπόψη οι συνθήκες στις οποίες εκτίθεται το έπιπλο, καταπονήσεις λόγω πιθανής μεταφοράς τους, ο τρόπος χρησιμοποίησής τους, αλλά και οι τυχόν λανθασμένοι χειρισμοί του επίπλου. Απαραίτητη θεωρείται και η καταγραφή της έντασης, της συχνότητας, της διάρκειας και της διεύθυνσης κάθε φόρτισης που ασκείται ή πρόκειται να ασκηθεί στην κατασκευή.

32 Επόμενα βήματα εργασίας: Επιλογή εργονομικών στοιχείων και περιορισμών (μεγέθους βάρους κόστους) ανάλογα με την επιλογή τύπου καρέκλας (βήματα 7-8 του παραδείγματος) Επιλογή συνδέσεων, σκίτσα, σχέδια και σχέδια συνδέσεων (ενδεικτικό βήμα 9) ΥΠΟΔΕΙΞΗ: Όσοι επιθυμούν να έχουν καμπυλωτά στοιχεία μπορούν να ανατρέξουν στο αντίστοιχο κεφάλαιο των σημειώσεων
