1 ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ (523) Ο ΣΧΕΔΙΑΣΜΟΣ ΤΩΝ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

2 Ο ΣΧΕΔΙΑΣΜΟΣ ΤΩΝ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ Ο Εσωτερικός σχεδιασμός είναι ο προγραμματισμός, η διάταξη και ο σχεδιασμός των εσωτερικών χώρων των κτιρίων. Ο σκοπός του σχεδιασμού είναι η οργάνωση των μερών του σ ένα σύνολο με ειρμό για την επίτευξη κάποιων στόχων. ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

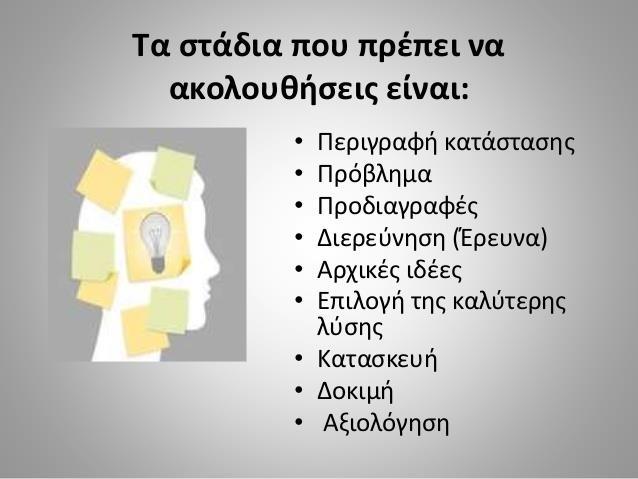

3 Διαδικασία σχεδιασμού Ανάλυση Σύνθεση Επεξεργασία της ιδέας ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

4 Κριτήρια σχεδιασμού Λειτουργία και σκοπό χρησιμότητα και οικονομία Μορφή και στυλ Εικόνα και νόημα (για να είναι η εικόνα αποδεκτή από τρίτους) ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

5 Απαιτήσεις για τον σχεδιασμό Απαιτήσεις των χρηστών Απαιτήσεις των δραστηριοτήτων Απαιτήσεις για επίπλωση Ανάλυση του χώρου (μέτρηση και σχεδίαση Υπάρχοντος ή προτεινόμενου χώρου) Διαστασιολόγηση και απαιτήσεις ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

6 Απαιτήσεις για επίπλωση Επιθυμητές σχέσεις Επιθυμητές Ιδιότητες Δυνατότητες διάταξης Απαιτήσεις για χώρο Διαστασιολογικό ταίριασμα Ανάπτυξη του σχεδιασμού ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

7 Ανθρώπινοι παράγοντες οι εσωτερικοί χώροι των κτιρίων είναι σχεδιασμένοι για δραστηριότητα αλλά και για ανάπαυση. Θα πρέπει λοιπόν να υπάρχει συμφωνία ανάμεσα στην μορφή και τις διαστάσεις του εσωτερικού χώρου Η συμφωνά αυτή είναι στατική, όταν καθόμαστε σε μια καρέκλα, σ ένα πεζούλι ή φωλιάζουμε μέσα σε μία κόγχη. Είναι δυναμική, όταν μπαίνουμε στο φουαγέ ενός κτιρίου, ανεβαίνουμε μια σκάλα ή διασχίζουμε τα δωμάτια και τις αίθουσες ενός κτιρίου. ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

8 Εκτός από τις υλικές και ψυχολογικές διαστάσεις, ο χώρος έχει οπτικά, ακουστικά, οσφρητικά και θερμικά χαρακτηριστικά που επηρεάζουν το πώς αισθανόμαστε και το τι κάνουμε μέσα σ αυτόν. ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

9 Ανθρώπινες διαστάσεις Οι αναλογίες του ανθρώπινου σώματος είναι από μόνες τους ένα θαύμα. Οι αρχαίοι Έλληνες έλεγαν: Αυτή η θεία γεωμετρία αρχίζει με το ανθρώπινο σώμα. Στα ανθρώπινα σώματα ακολουθείται επ ακριβώς η χρυσή αναλογία. Κανόνας των Αναλογιών. Σύμφωνα με τις σημειώσεις του ντα Βίντσι. μια παλάμη έχει πλάτος τεσσάρων δακτύλων ένα πόδι έχει πλάτος τέσσερις παλάμες ένας πήχυς έχει πλάτος έξι παλάμες το ύψος ενός ανθρώπου είναι τέσσερις πήχεις (και άρα 24 παλάμες) μια δρασκελιά είναι τέσσερις πήχεις Το μήκος των χεριών ενός άντρα σε διάταση είναι ίσο με το ύψος του Πηγή: ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

10 Γενικά έχουν καθοριστεί υποδιαιρέσεις σε σχέση με το ύψος του ανθρώπου ½ Η = Συνολικό ύψος του πάνω μέρους του σώματος μέχρι τα πόδια ¼ Η = Μήκος κνημών από τον αστράγαλο μέχρι το γόνατο, και από το σαγόνι μέχρι το αφαλό. 1/6 =μήκος πέλματος 1/8= μήκος του κεφαλιού από την κορυφή έως το πηγούνι. 1/10 ύψος και πλάτος του πρόσωπου. 1/12= κνήμη πάνω από τον αστράγαλο Οι υποδιαιρέσεις αυτές μπορεί να φθάσου μέχρι 1/40 Πηγή: Neufert Neff, 1998, σελ. 190.

11 Ο ΑΝΘΡΩΠΟΣ ΩΣ ΜΕΤΡΟ Modulor είναι η κλίμακα αναλογίων που επινόησε ο αρχιτέκτονας LE Corbusier ( ), βασισμένο στις αναλογίες του ανθρώπινου σώματος και στα μαθηματικά (χρυσή τομή, πρόοδος Fibonacci) Modulor σχεδιάσθηκε ως ένα ρυθμιστικό όργανο σε σχέση με το ανθρώπινο σώμα. Έχει δύο αλληλένδετες κλίμακες μια μπλέ και μία κόκκινη. Αυτές διέπουν στο σχεδιασμό όλων των εσωτερικών και εξωτερικών αντικειμένων του κτιρίου.

12 Το Modulor βασίστηκε αρχικά στο μέσος ύψος ενός άνδρα 1,75μ. Αργότερα αυτό άλλαξε στα μυθικά έξι πόδια, κατόπιν υιοθετήθηκε το ύψος του άγγλου ντεντέκτιβ, 1,82μ.

13 Ο ίδιος χρησιμοποίησε τον Modulor για τη σχεδίαση μιας σειράς θεμάτων, αρχίζοντας από το έπιπλο και φτάνοντας σε κτιριακά συγκροτήματα, με χαρακτηριστικότερο παράδειγμα την πολυκατοικία της Μασσαλίας (unité d habitation) ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

14 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

15 ΑΝΘΡΩΠΟΜΕΤΡΙΑ ΕΡΓΟΝΟΜΙΑ Η ανθρωπομετρία (άνθρωπος + μέτρο) εξετάζει τις φυσικές διαστάσεις, τις αναλογίες και τη σύνθεση του ανθρώπινου σώματος. Εργονομία (έργο + νόμος) είναι η επιστήμη που ασχολείται με το σχεδιασμό αντικειμένων, συστημάτων και χώρων, που προορίζονται για ανθρώπινη χρήση. Εξετάζει πως το ανθρώπινο σώμα συνδέεται με το περιβάλλον του (π.χ. κατοικία, χώρο εργασίας κλπ), τον τρόπο που ο άνθρωπος κινείται και χρησιμοποιεί διάφορα αντικείμενα (π.χ. έπιπλα, πόμολα, διακόπτες κλπ), τις φυσιολογικές και ψυχολογικές ικανότητες και απαιτήσεις του.

16 Ανθρωπομετρικά/Εργονομικά Μεγέθη Βασικά ανθρωπομετρικά μεγέθη Οι κύριες διαστάσεις του ανθρώπινου σώματος, που παίζουν ρόλο στη διαστασιολόγηση των χώρων. Βασικά εργονομικά μεγέθη (κατοικία) Οι διαστάσεις του ανθρώπινου σώματος σε χαρακτηριστικές στάσεις κατά την πραγματοποίηση βασικών δραστηριοτήτων στην κατοικία, όπως αυτές οι δραστηριότητες εξειδικεύονται στη χρήση συγκεκριμένου εξοπλισμού. ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

17 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

18 Πηγή: Neufert Neff, 2009 Τα έπιπλα, διαστασιολογούνται και σχεδιάζονται, έτσι ώστε να ανταποκρίνονται στις ανθρώπινες ανάγκες. Δημιουργούν και δημιουργούνται παράλληλα με το χώρο.

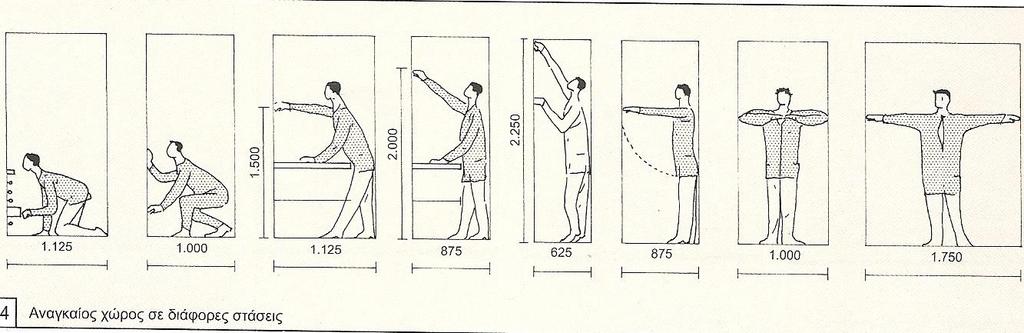

19 το χώρο που καταλαμβάνει ο άνθρωπος σε διάφορες θέσεις και κινήσεις του στο χώρο (εικ. Β. 10) ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

20 O ΑΝΘΡΩΠΟΣ μέτρο κάθε αντικείμενου Είναι γνωστό ότι η κανόνες της βασιλείας των Φαραώ, της εποχής των Πτολεμαίων, οι κανόνες που προσδιορίστηκαν από τον Λεονάρδο ντα Βίνστι, & Μιχαήλ Άγγελο προσδιόριζαν όλες τις εργασίες τους σε σχέση με τον άνθρωπο. Είχαν ως μονάδα μέτρησης το μήκος του κεφαλιού, του προσώπου, ή του πέλματος του ποδιού.

21 Οι διαστάσεις του σώματος και ο τρόπος που κινούμαστε και αντιλαμβανόμαστε το χώρο, είναι καθοριστικοί παράγοντες στον αρχιτεκτονικό σχεδιασμό. Θα πρέπει να σημειωθεί ότι υπάρχει διαφορά ανάμεσα στις κατασκευαστικές διαστάσεις και αυτές του σώματος, καθώς και σε εκείνες που προκύπτουν από τον τρόπο που τεντωνόμαστε για αν φτάσουμε κάτι σε ένα ράφι, έτσι λοιπόν οι διαστάσεις ποικίλουν ανάλογα με την φύση των δραστηριοτήτων μας και τις κοινωνικές περιστάσεις ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

22 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ Ζώνες αποστάσεων

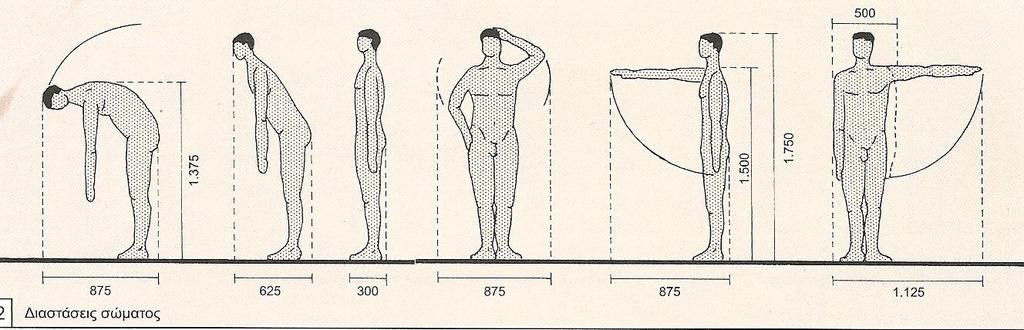

23 Πηγή: Neufert Neff, 2009

24 Πηγή: Neufert Neff, 2009

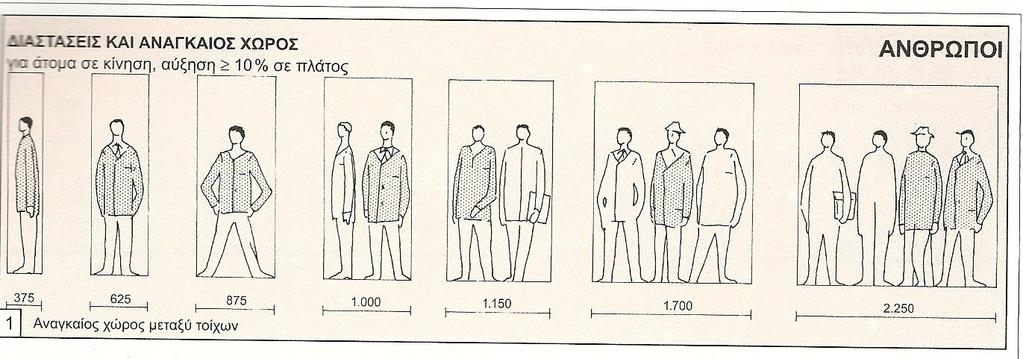

25 Πηγή: Neufert Neff, 2009

26 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

27 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

28 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

29 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

30

31 ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

32 ΣΧΕΔΙΑΣΤΙΚΕΣ ΚΛΙΜΑΚΕΣ Ένα σχέδιο ή μια μακέτα βρίσκονται συνήθως υπό κλίμακα, προκειμένου να σμικρυνθούν οι διαστάσεις του πραγματικού αντικειμένου σε τέτοιο βαθμό που να είναι εφικτή η αναπαράστασή του στο χαρτί ή η κατασκευή του αντίστοιχα, για παραπέρα ανάγνωση, μελέτη ή διατήρηση. Με τη χρήση της κλίμακας τα φυσικά μεγέθη μεταφέρονται στη σχεδιαστική επιφάνεια με τις ίδιες αναλογίες. Όταν αναφερόμαστε σε σχέδια ή κατασκευές, ως κλίμακα ορίζεται ο λόγος της γραφικής διάστασης ενός αντικειμένου προς την πραγματική του διάσταση. κλίμακα 1:α = γραφική διάσταση : πραγματική διάσταση πραγματική διάσταση = α γραφική διάσταση. Π.χ. 1: 100 τα 100εκατ αντιστοιχούν σε 1.00μ υπάρχουν περιπτώσεις όπου ένα αντικείμενο σχεδιάζεται στο φυσικό του μέγεθος, δηλαδή οι διαστάσεις του αντικειμένου στο σχέδιο είναι ίδιες με τις πραγματικές, οπότε η κλίμακα είναι 1:1. Επίσης μερικές φορές χρειάζεται πολύ μικρά αντικείμενα να σχεδιαστούν σε μεγέθυνση. Τότε οι γραφικές διαστάσεις είναι μεγαλύτερες από τις πραγματικές, οπότε η κλίμακα είναι α:1 (π.χ. 2:1, 5:1, 10:1 κλπ). ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ

33 Υπάρχει όμως κι άλλος τρόπος παράστασης μιας κλίμακας. Αντί να γράψουμε αριθμητικά την κλίμακα στο σχέδιο, μπορούμε να τη συμβολίσουμε γραφικά. Σχεδιάζουμε ένα ευθύγραμμο τμήμα, το οποίο υποδιαιρούμε σε ίσα μέρη. Καθένα από αυτά είναι ένα μέτρο (στην ίδια κλίμακα με το σχεδιασμένο αντικείμενο) ή και υποδιαίρεση αυτού (0.50μ.). Τα ίσα αυτά μέρη φέρουν αρίθμηση που ξεκινάει από το 0. Πάνω σε κάθε υποδιαίρεση γράφουμε τους αριθμούς 1, 2, 3, 4, 5 κλπ, που αντιστοιχούν σε 1, 2, 3, 4, 5 κλπ μέτρα. Η κλίμακα αυτή ονομάζεται γραφική κλίμακα. ΣΟΦΙΑ ΜΑΡΑ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ Η χρήση της γραφικής κλίμακας είναι ιδιαίτερα χρήσιμη στην παρουσίαση σχεδίων σε βιβλία ή περιοδικά, όπου χάριν της σελιδοποίησης του εντύπου τα σχέδια είναι σχεδόν αδύνατο να είναι υπό συγκεκριμένη κλίμακα και αυτή να αναγράφεται.

34 ΚΕΝ Είναι μια μονάδα μέτρησης που εισήχθη το δεύτερο ήμισυ του Ιαπωνικού Μεσαίωνα. Αρχικά χρησίμευε για να καθορίζει το διάστημα μεταξύ δύο στύλων και είχε μεταβλητό μέγεθος, γρήγορα τυποποιήθηκε για την οικιστική αρχιτεκτονική. Το Κέν με την πάροδο του χρόνου έγινε απόλυτη μονάδα μέτρηση, η οποία εξελίχθηκε σ ένα αισθητικό μέτρο που ρύθμιζε την κατασκευή, τα υλικά και τα διαστήματα της γιαπωνέζικης αρχιτεκτονικής.

35 Με την μέθοδο Inaka ma: ο κάναβος του ΚΕΝ αποτελείτε από 6 Shaku και καθόριζε τα υποστυλόματα. Επομένως η τυποποιημένη ψάθα πατώματος 3Χ6 Shaku ή ½ Χ 1ΚΕΝ Με την μέθοδο Kyo-ma, η ψάθα έχει διαστάσεις 3,12Χ6,30 Shaku και η τοποθέτηση των κολώνων ποικίλει ανάλογα με το μέγεθος του δωματίου και κυμαίνονταν από 6,4 έως 6,7 Shaku. Το μέγεθος ενός δωματίου καθορίζεται από τις ψάθες πατώματος. Η παραδοσιακή ψάθα αρχικά είχε διαστάσεις που εξυπηρετούσαν δύο άτομα καθιστά ή ένα άτομο κοιμισμένο.

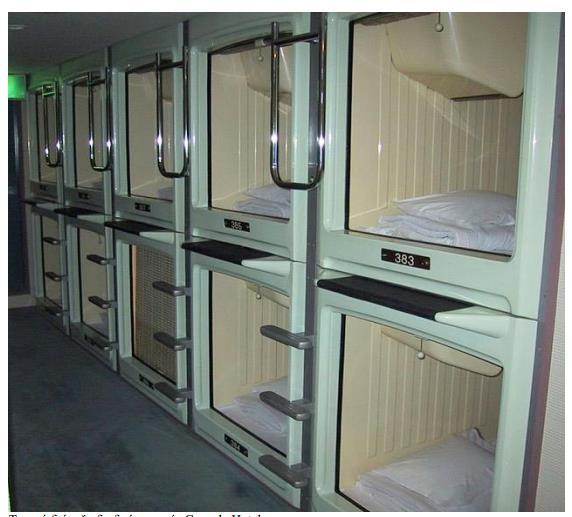

36 Το Nakagin capsule Tower, του Kisho Kurokawa, χτίστηκε το 1972 και απειλείται με κατεδάφιση από το Εργαζόμενος γραφείου διανυκτερεύει στο εσωτερικό μιας κάψουλας Τυπική διάταξη διαδρόμου ενός Capsule Hotel
