1 ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΠΟ ΦΥΣΙΚΟ ΑΕΡΙΟ ΚΑΙ ΣΥΓΚΡΙΣΗ ΜΕ ΑΛΛΕΣ ΠΗΓΕΣ ΕΝΕΡΓΕΙΑΣ ΜΕΝΗΣ ΧΡΗΣΤΟΣ ΙΩΑΝΝΟΥ ΠΟΛΥΔΩΡΟΣ ΚΑΘΗΓΗΤΕΣ: Η ΚΥΡΙΑ ΠΑΠΑΔΟΠΟΥΛΟΥ ΜΑΡΙΑ ΚΑΙ Ο ΚΥΡΙΟΣΚΑΨΑΛΗΣΠΑΝΑΓΙΩΤΗΣ 1

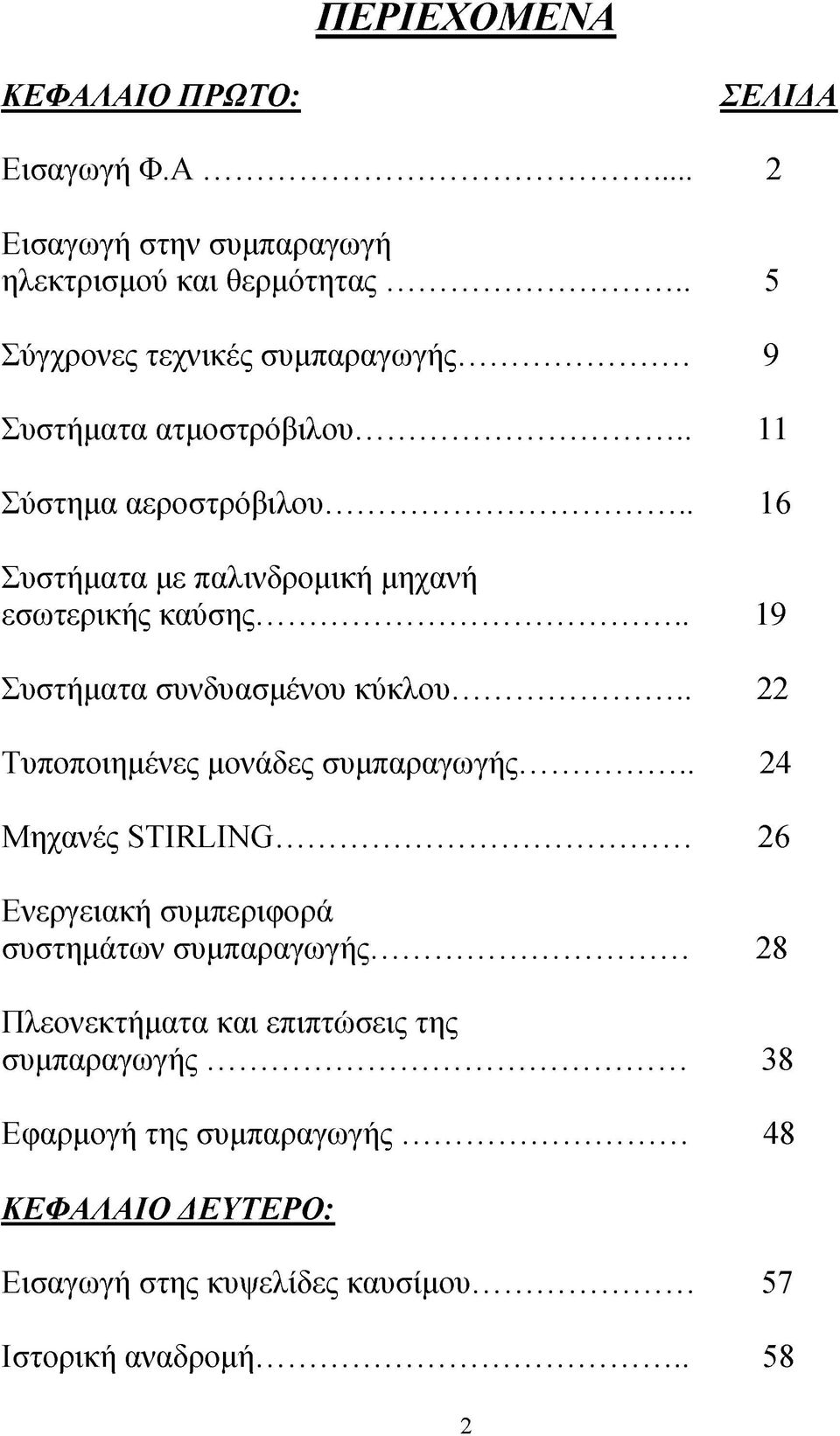

2 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ: ΣΕΛΙΔΑ Εισαγωγή Φ.Α... 2 Εισαγωγή στην συμπαραγωγή ηλεκτρισμού και θερμότητας... 5 Σύγχρονες τεχνικές συμπαραγωγής... 9 Συστήματα ατμοστρόβιλου Σύστημα αεροστρόβιλου Συστήματα με παλινδρομική μηχανή εσωτερικής καύσης Συστήματα συνδυασμένου κύκλου Τυποποιημένες μονάδες συμπαραγωγής Μηχανές STIRLING Ενεργειακή συμπεριφορά συστημάτων συμπαραγωγής Πλεονεκτήματα και επιπτώσεις της συμπαραγωγής Εφαρμογή της συμπαραγωγής ΚΕΦΑΛΑΙΟ ΔΕΥΤΕΡΟ: Εισαγωγή στης κυψελίδες καυσίμου Ιστορική αναδρομή

3 Κυψελίδες καυσίμου - Δομή 60 Τύποι κυψελίδων καυσίμου Κύρια μέρη της κυψελίδας καυσίμου Λειτουργία κυψελίδων καυσίμου ΚΕΦΑΛΑΙΟ ΤΡΙΤΟ: Ανανεώσιμες πήγες ενέργειας Υδροηλεκτρική ενέργεια Ενέργεια από τα κύματα Φωτοβολτα'ι'κά Αιολική ενέργεια Βιομάζα Πυρηνική ενέργεια Ορυκτά καύσιμα: Λιθάνθρακας Άνθρακας Πετρέλαιο Απόβλητα Αέριοι ρύποι Σύγκριση με Φ.Α Σύγκριση με τα ορυκτά καύσιμα

4 ΚΕΦΑΛΑΙΟ ΠΡΩΤΟ 4

5 ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΑΠΟ ΤΟ ΦΥΣΙΚΟ ΑΕΡΙΟ ΕΙΣΑΓΩΓΗ Το Φυσικό αέριο είναι μια φυσική πηγή ενέργειας που χρησιμοποιείται λόγω των ιδιοτήτων του σε πληθώρα εφαρμογών. Το φυσικό αέριο είναι αέριο μίγμα κορεσμένων υδρογονανθράκων κυρίως μεθανίου αλλά και αιθανίου, προπανίου, βουτανίου καθώς και πολύ μικρότερων ποσοτήτων πιο βαριών υδρογονανθράκων και ισο- παραγώγων. Στη φύση το φυσικό αέριο βρίσκεται σε υπόγεια κοιτάσματα μόνο του ή μαζί με το αργό πετρέλαιο και η δημιουργία του οφείλεται, όπως και αυτή του πετρελαίου, στη μεταμόρφωση υδρόβιων μικροοργανισμών κατά τη διάρκεια παλαιότερων γεωλογικών περιόδων. Μερικές από τις χαρακτηριστικές ιδιότητες του φυσικού αερίου είναι καθαρό, άχρωμο, άοσμο, μη τοξικό αέριο, μη διαλυτό στο νερό. Επιπλέον, είναι αναφλέξιμο σε συγκέντρωση 5% - 15% (κ.ο.) στον αέρα ενώ είναι ελαφρύτερο του αέρα σε θερμοκρασίες άνω των C. Τέλος, το φυσικό αέριο και στην αέρια αλλά και στην υγρή του μορφή δεν είναι χημικά ενεργή ουσία στην ατμόσφαιρα. Τα αποθέματα του φυσικού αερίου είναι αρκετά μεγάλα ώστε να καλύπτουν όλες τις προβλεπόμενες αυξήσεις της παγκόσμιας ζήτησης. Αναφορικά, στις αρχές του 2004, η διαθεσιμότητα του φυσικού αερίου έφτανε τα 180 1ίο(τρισεκατομμύρια κυβικά πόδια), αριθμός διπλάσιος από αυτόν στις αρχές του Σύμφωνα με μελέτες τα παγκόσμια αποθέματα φυσικού αερίου είναι ικανά να καλύψουν την παγκόσμια ζήτηση για τα επόμενα 66 με σημερινούς ρυθμούς κατανάλωσης. 5

6 Επιπλέον, πρέπει να αναφερθεί ότι η έρευνα και η ανάπτυξη της τεχνολογίας έχουν συμβάλει σημαντικά στη καλύτερη αποτίμηση των αποθεμάτων του φυσικού αερίου αλλά και στην καλύτερη αξιοποίηση του ως μορφή ενέργειας. Οι νέες τεχνολογίες με καινούργιες τεχνικές και επαναστατικές μεθόδους παραγωγής παρέχουν τέτοιες ποσότητες φυσικού αερίου ώστε να αναβαθμίζουν τα απόλυτα νούμερα στα αποθεματικά φυσικού αερίου σε μεγάλο βαθμό. Ας μην ξεχνάμε φυσικά πως η εξερεύνηση ενέργειας είναι αλληλένδετη, μιας και η μεγάλη πλειοψηφία φυσικού αερίου έχει ανακαλυφθεί στην πορεία εξερεύνησης αργού πετρελαίου. Η παγκόσμια κατανάλωση φυσικού αερίου αναμένεται να αυξηθεί περισσότερο σε απόλυτους αριθμούς από οποιαδήποτε άλλη πηγή ενέργειας, φθάνοντας περίπου τα 4,9 tfc το Παρά το γεγονός ότι το φυσικό αέριο αποτελεί την βασικότερη πηγή ενέργειας στη βιομηχανία αλλά και στον τομέα παραγωγής ηλεκτρικής ενέργειας, που θα αναλύσουμε στα επόμενα κεφάλαια, η κατανάλωσή του δεν θα ξεπεράσει την κατανάλωση στερεών υδρογονανθράκων, μιας και η αυξημένη ζήτηση και κατανάλωσή του το καθιστούν ακριβότερο από το κάρβουνο στη παγκόσμια αγορά. Υπολογίζεται ότι η ζήτηση του φυσικού αερίου θα αυξάνεται με ετήσιο ρυθμό της τάξεως του 2,3 % ανά μέσο όρο και πως ο βιομηχανικός τομέας και ο τομέας παραγωγής ηλεκτρικής ενέργειας θα είναι οι κύριοι καταναλωτές της αυξημένης ζήτησης σε παγκόσμιο επίπεδο. Πρωτοπόροι στην αξιοποίηση του φυσικού αερίου είναι η Κίνα και η Λατινική Αμερική που παρουσιάζουν αύξηση κατανάλωσης της τάξεως του 5% ετησίως. Αυτά είναι κάποια γενικά στοιχεία για το φυσικό αέριο και το πόσο σημαντικό και χρήσιμο είναι ως καύσιμο. Στη συνέχεια θα αναλύσουμε πώς και με ποιες μεθόδους αξιοποιούμε τις ιδιότητές του φυσικού αερίου για την παραγωγή ηλεκτρικής ενέργειας και επιπλέον θα συγκρίνουμε την παραγωγή ηλεκτρικής ενέργειας με χρήση φυσικού αερίου με την παραγωγή ηλεκτρικής ενέργειας από άλλες πηγές ενέργειας. 6

7 ΜΟΝΤΕΡΝΟ ΕΡΓΟΣΤΑΣΙΟ ΠΑΡΑΓΩΓΗΣ ΗΛΕΚΤΡΙΣΜΟΥ ΑΠΟ Φ.Α 7

8 ΕΙΣΑΓΩΓΗ ΣΤΗ ΣΥΜΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΣΜΟΥ ΚΑΙ ΘΕΡΜΟΤΗΤΑΣ Ο συμβατικός τρόπος κάλυψης των ηλεκτρικών και θερμικών φορτίων ενός καταναλωτή (ή μιας ομάδας καταναλωτών) είναι η αγορά ηλεκτρισμού από το εθνικό δίκτυο και η καύση κάποιου καυσίμου (σε λέβητα, κλίβανο, κ.λπ.) για την παραγωγή θερμότητας. Όμως, η ολική κατανάλωση καυσίμων μειώνεται σημαντικά εάν εφαρμοσθει η μέθοδος της συμπαραγωγής (στα Αγγλικά: Cogeneration ή Combined Heat and Power, CHP). r r o r r η r s r ^ \ Συμπαραγωγή είναι η συνδυασμένη παραγωγή ηλεκτρικής (ή μηχανικής) και θερμικής ενέργειας απο την ίδια αρχική πηγή ενέργειας. Διευκρινίζεται ότι η θερμική ενέργεια μπορεί να χρησιμοποιηθεί τόσο για θέρμανση όσο και για ψύξη ή κλιματισμό. Η ψύξη ή ο κλιματισμός επιτυγχάνονται με μηχανές απορρόφησης, που λειτουργούν με ατμό ή θερμό νερό. Κατά τη λειτουργία ενός συμβατικού θερμοηλεκτρικού σταθμού, μεγάλα ποσά θερμότητας αποβάλλονται στο περιβάλλον είτε μέσω των ψυκτικών κυκλωμάτων (συμπυκνωμάτων ατμού, πύργων ψύξης, ψυγείων νερού κινητήρων Diesel, κ.λπ.) είτε μέσω των καυσαερίων (αεριοστροβίλων, κινητήρων Diesel, κινητήρων Otto, κ.λπ.).το μεγαλύτερο μέρος αυτής της θερμότητας μπορεί να ανακτηθεί και να χρησιμοποιηθεί ωφέλιμα. Έτσι, ενώ οι συμβατικοί σταθμοί ηλεκτροπαραγωγής έχουν βαθμό απόδοσης 30-45%, ο βαθμός απόδοσης των συστημάτων συμπαραγωγής φθάνει το 80-85%. 8

9 Η Συμπαραγωγή πρωτοεμφανίστηκε στην Ευρώπη και στις Η.Π.Α. γύρω στα Κατά τις πρώτες δεκαετίες του 20ού αιώνα, οι περισσότερες βιομηχανίες είχαν δικές τους μονάδες ηλεκτροπαραγωγής με ατμολέβηταστρόβιλο, που λειτουργούσαν με άνθρακα. Πολλές από τις μονάδες αυτές ήταν συμπαραγωγικές. Αναφέρεται χαρακτηριστικά ότι περίπου το 58% του ηλεκτρισμού, που παραγόταν σε βιομηχανίες των Η.Π.Α. στις αρχές του αιώνα, προερχόταν από μονάδες συμπαραγωγής.κατόπιν ακολούθησε κάμψη κυρίως για δύο λόγους: α) ανάπτυξη των δικτύων μεταφοράς και διανομής ηλεκτρισμού, που προσέφεραν σχετικά φθηνή και αξιόπιστη ηλεκτρική ενέργεια, και β) διαθεσιμότητα υγρών καυσίμων και φυσικού αερίου σε χαμηλές τιμές, που έκανε τη λειτουργία λεβήτων οικονομικά συμφέρουσα. Συνεχίζοντας με το παράδειγμα των Η.Π.Α., η βιομηχανική συμπαραγωγή μειώθηκε στο 15% του όλου δυναμικού ηλεκτροπαραγωγής μέχρι το 1950 και έπεσε στο 5% μέχρι το Η πορεία αυτή έχει πλέον αντιστραφεί όχι μόνον στις Η.Π.Α. αλλά και σε χώρες της Ευρώπης, στην Ιαπωνία κ.α., γεγονός το οποίο οφείλεται κυρίως στην απότομη αύξηση τωντιμών των καυσίμων, από το 1973 και μετά. Η ανοδική πορεία στη διάδοση της συμπαραγωγής συνοδεύτηκε και από αξιοσημείωτη πρόοδο της σχετικής τεχνολογίας. Οι βελτιώσεις και εξελίξεις συνεχίζονται και νέες τεχνικές αναπτύσσονται και δοκιμάζονται, αλλά ήδη η συμπαραγωγή έχει φθάσει σε επίπεδο ωριμότητας με αποδεδειγμένη αποδοτικότητα και αξιοπιστία. Μια μεγάλη ποικιλία συστημάτων, από πλευράς είδους, μεγέθους και λειτουργικών χαρακτηριστικών, είναι διαθέσιμη. Η μείωση της κατανάλωσης καυσίμου, που επιτυγχάνεται με τη συμπαραγωγή, συντελεί, εν γένει, σε μείωση και των εκπεμπόμενων ρύπων. Σε ορισμένες περιπτώσεις είναι ενδεχόμενη η αύξηση των ρύπων σε τοπική κλίμακα, γεγονός το οποίο επιβάλλει ιδιαίτερη προσοχή στην επιλογή του είδους της μονάδας και του πρόσθετου εξοπλισμού της. 9

10 10

11 Οι εφαρμογές της συμπαραγωγής διακρίνονται σε τέσσερις κύριους τομείς: α) Σύστημα ηλεκτρισμού της χώρας, βιομηχανικός, εμπορικός -κτιριακός και αγροτικός τομέας. β) Συμπαραγωγή στον τομέα των μεταφορών που είναι πλέον κάτι αυτονόητο: π.χ., ο κινητήρας ενός αυτοκινήτου ή πλοίου καλύπτει τις ανάγκες σε μηχανικό έργο, ηλεκτρισμό και θερμότητα, η οποία ανακτάται από τα ψυκτικά κυκλώματα ή και τα καυσαέρια. γ) Εξοικονόμηση ενέργειας και μείωση (τουλάχιστον σε σφαιρική κλίμακα) των ρύπων ίσως αν και ίσως αυτά δεν είναι αρκετά κίνητρα για μια επένδυση σε σύστημα συμπαραγωγής, εάν και η ίδια η επένδυση δεν είναι οικονομικά βιώσιμη. δ) Μεγάλη σημασία έχειη συμπαραγωγή στην εξοικονόμηση φυσικών και οικονομικών πόρων αλλά και το γεγονός ότι η λειτουργία των συστημάτων έχει άμεσες και έμμεσες επιπτώσεις στο σύστημα ηλεκτρισμού μιας χώρας, είναι αιτίες ώστε η συμπαραγωγή να αποτελεί αντικείμενο νομοθετικών, οικονομικών, και άλλων ρυθμίσεων εκ μέρους της πολιτείας. Από την άλλη πλευρά, η εξεύρεση πόρων για τις σχετικές επενδύσεις και οι οικονομικές συνθήκες κάτω από τις οποίες θα λειτουργήσει μια μονάδα συμπαραγωγής είναι κρίσιμής σημασίας για την οικονομική βιωσιμότητα της επένδυσης. 11

12 ΣΥΓΧΡΟΝΕΣ ΤΕΧΝΙΚΕΣ ΣΥΜΠΑΡΑΓΩΓΗΣ Ως πηγή ενέργειας σε μονάδες ΣΗΘ μπορεί να χρησιμοποιηθεί οποιοδήποτε καύσιμο (συμβατικό ή ανανεώσιμο). Τα καύσιμα τα οποία σήμερα κυριαρχούν για οικονομικούς αλλά και περιβαλλοντικούς λόγους είναι το Φυσικό Αέριο, το Βιοαέριο και η Βιομάζα. Συμπαραγωγή Ηλεκτρισμού και Θερμότητας είναι δυνατή με: Συστήματα ΣΗΘ βασισμένα σε Μηχανές Εσωτερικής Καύσης (ΜΕΚ) Συστήματα ΣΗΘ βασισμένα σε Αεροστροβίλους Συστήματα ΣΗΘ βασισμένα σε Ατμοστροβίλους Μονάδες Συνδυασμένου Κύκλου Κυψέλες Καυσίμου Με την ταυτόχρονη χρησιμοποίηση της παραγόμενης θερμικής ενέργειας, η συνολική απόδοση μιας μονάδας ΣΗΘ μπορεί να φτάσει ή και να ξεπεράσει το 80%. Η Συμπαραγωγή προσφέρει εξοικονόμηση ενέργειας που κυμαίνεται μεταξύ 15% έως 40% σε σύγκριση με την ξεχωριστή παραγωγή ηλεκτρικής και θερμικής ενέργειας από συμβατικά συστήματα (ηλεκτροπαραγωγικοί σταθμοί και λέβητες νερού/ατμού). Τα περισσότερα συστήματα συμπαραγωγής μπορούν να χαρακτηρισθούν είτε: ως συστήματα "κορυφής" (topping systems) είτε ως συστήματα "βάσης" (bottoming systems). 12

13 Στα συστήματα κορυφής, ρευστό υψηλής θερμοκρασίας χρησιμοποιείται για την παραγωγή ηλεκτρισμού, ενώ η αποβαλλόμενη θερμότητα χαμηλής θερμοκρασίας χρησιμοποιείται σε θερμικές διεργασίες, θέρμανση χώρων ή ακόμη και για παραγωγή πρόσθετης ηλεκτρικής ενέργειας. Στα συστήματα βάσης, παράγεται πρώτα θερμική ενέργεια υψηλής θερμοκρασίας (όπως π.χ., σε φούρνους χαλυβουργείων, υαλουργείων, συνήθως σε λέβητα ανακομιδής θερμότητας, όπου παράγεται ατμός που κινεί ατμοστροβιλογεννήτρια. Είναι επίσης, δυνατό τα θερμά αέρια να διοχετευθούν σε αεριοστρόβιλο, που κινεί την ηλεκτρογεννήτρια, χωρίς την παρεμβολή λέβητα. Παρακάτω θα αναλύσουμε τα συστήματα παραγωγής ηλεκτρισμού -θερ μότητας. ΞΕΧΩ ΡΙΣΤΗ Π Α ΡΑ ΓΩ ΓΗ Η Λ Ε Κ Τ ΡΙΣ Μ Ο Υ Θ ΕΡΜ Ο Τ Η Τ Α Σ

14 ΣΥΣΤΗΜΑΤΑ ΑΤΜΟΣΤΡΟΒΙΛΟΥ Είναι τα πιο διαδεδομένα συστήματα συμπαραγωγής, κατάλληλα για ισχείς 500 kw-100 MW ή και μεγαλύτερες. Μπορούν να χρησιμοποιήσουν οποιοδήποτε καύσιμο ακόμη και στερεά απόβλητα καίγονται σε ειδικούς λέβητες εφοδιασμένους με συστήματα κατακράτησης ή και εξουδετέρωσης ρύπων και τοξικών ουσιών, που δημιουργούνται κατά την καύση. Ο βαθμός απόδοσης φθάνει το 60-85%. Για σύγκριση,υπενθυμίζεται ότι ο βαθμός απόδοσης ενός συμβατικού ατμοηλεκτρικού σταθμού βρίσκεται στην περιοχή του 35%. Τα συστήματα ατμοστροβίλου έχουν υψηλή αξιοπιστία, που φθάνει το 95%, υψηλή διαθεσιμότητα (90-95%) και μεγάλη διάρκεια ζωής (25-35 έτη). Όμως, ο χρόνος εγκατάστασης είναι σχετικά μεγάλος: μήνες για μικρές μονάδες και μέχρι τρία έτη για μεγαλύτερα συστήματα. Οι τρεις βασικές διατάξεις συστημάτων της κατηγορίας αυτής περιγράφονται πιο αναλυτικα στη συνέχεια. Ατμοστρόβιλοι 14

15 Συστήματα συμπαραγωγής με ατμοστρόβιλο αντίθλιψης Ατμός υψηλής πίεσης ( bar) και θερμοκρασίας ( θοπαράγεται σε λέβητα με κατανάλωση καυσίμου, στην περίπτωσήμας φυσικού αερίου, και χρησιμοποιείται για την κίνηση ατμοστροβίλου, στον άξονα του οποίου είναι συνδεδεμένη ηλεκτρογεννήτρια. Ο ατμός βγαίνει από τον στρόβιλο σε πίεση και θερμοκρασία κατάλληλη για τις θερμικές διεργασίες. Ο όρος αντίθλιψη οφείλεται στο ότι η πίεση αυτή είναι μεγαλύτερη της ατμοσφαιρικής (3-20 bar). Απομάστευση (δηλ. εξαγωγή) μέρους του ατμού από ενδιάμεσες βαθμίδες του στροβίλου στις επιθυμητές πιέσεις είναι επίσης δυνατή. Σε σύγκριση με το απομάστευσης, που περιγράφεταιστη συνέχεια. Σύστημα συμπαραγωγής με ατμοστρόβιλο αντίθλιψης Καυπιμο Λφητας Γίννητ^κι Αιμοπτοόριλος Λιμός πμο; όιι\>γαοιε Συμπύκνωμα απο διεμ αοίις 15

16 Το σύστημα αντίθλιψης έχει τα εξής πλεονεκτήματα: απλή μορφή, μικρότερο κόστος, μειωμένη ή και καθόλου ανάγκη ψυκτικού νερού, υψηλότερο βαθμό απόδοσης (περίπου 85%), κυρίως διότι δεν αποβάλλει θερμότητα στο περιβάλλον μέσω ψυγείου. Σημαντικό μειονέκτημα του, όμως, είναι ότι η παραγόμενη ηλεκτρική ενέργεια είναι στενά συνδεδεμένη με την απαιτούμενη θερμότητα. Έτσι: α) είναι αδύνατη η ανεξάρτητη λειτουργία του ατμοηλεκτρικού σταθμού από το δίκτυο θέρμανσης, και β) είναι αναγκαία η αμφίδρομη σύνδεση με το εθνικό δίκτυο ηλεκτρισμού για την κάλυψη πρόσθετων αναγκών ή για τη διοχέτευση της πιθανής περίσσειας ηλεκτρικής ενέργειας. 16

17 Συστήματα συμπαραγωγής με ατμοστρόβιλο απομάστευσης Μέρος του ατμού απομαστεύεται από μία ή περισσότερες ενδιάμεσες βαθμίδες του στροβίλου στις επιθυμητές πιέσεις, ενώ ο υπόλοιπος εκτονώνεται μέχρι την πίεση του συμπυκνωτή (λέγεται και ψυγείο ατμού) που είναι 0,05 0,10 bar. Τα συστήματα απομάστευσης είναι ακριβότερα και έχουν μικρότερο βαθμό απόδοσης (περίπου 80%) από τα συστήματα αντίθλιψης. Όμως, έχουν τη δυνατότητα ανεξάρτητης (μέσα σε ορισμένα όρια) ρύθμισης της ηλεκτρικής και θερμικής ισχύος. Αυτό επιτυγχάνεται με ρύθμιση της ολικής παροχής ατμού και επομένως της παροχής ατμού προς τον συμπυκνωτή. Σύστημα συμπαραγωγής με ατμοστρόβιλο αποστάμευσης Καύσιμο Λέβητας Γ εννητρια Ατμοστρόβιλος Συμπυκνωτής Ατμός προς διεργασίες. ο Ψυκτικό νερό Συμπύκνωμα απο διτργασιτς Αντλία Δεξαμενή συμπυκνώματος 17

18 Συστήματα συμπαραγωγής με ατμοστρόβιλο σε κύκλο βάσης. Αρκετές βιομηχανίες (π.χ. χαλυβουργεία, υαλουργεία, κεραμουργεία, εργοστάσια τσιμέντου, εργοστάσια αλουμινίου, διυλιστήρια πετρελαίου, κ.λπ.) έχουν αέρια απόβλητα υψηλής θερμοκρασίας. Μετά τη θερμική διεργασία, τα αέρια αυτά μπορούν να περάσουν μέσα από λέβητα ανακομιδής θερμότητας, όπου παράγεται ατμός που κινεί μια ατμοστροβιλογεννήτρια. Έτσι, η μονάδα παραγωγής θερμότητας μετατρέπεται σε σύστημα συμπαραγωγής με κύκλο βάσης ατμού. Σύστημα συμπαραγωγής με κύκλο βάσ^ ατμού Aiuiu απόβλητα Λέβητας ανακομιδής θεομοτητας Γεννήτρια Ατμοστρόβιλος Καυοιμο Κλίβανος θερμικής όιεργασιας Συμπυκνιοτης Ψυκτικό νερό Αντλία 18

19 ΣΥΣΤΗΜΑΤΑ ΑΕΡΙΟΣΤΡΟΒΙΛΟΥ Υπάρχουν δύο βασικές διατάξεις : ανοικτού κύκλου και κλειστού κύκλου. Συστήματα αεριοστροβίλου ανοικτού κύκλου Οι περισσότερες αεριστροβιλικές μονάδες είναι ανοικτού τύπου: αέρας αναρροφάται από την ατμόσφαιρα, συμπιέζεται και οδηγείται στον θάλαμο καύσης. Τα καυσαέρια αποτονώνονται στον αεριοστρόβιλο (που κινεί τη γεννήτρια), από τον οποίο βγαίνουν με θερμοκρασία οο Η σημαντική ισχύς που απαιτείται για την κίνηση του συμπιεστή και η υψηλή θερμοκρασία εξόδου των καυσαερίων είναι οι κύριες αιτίες του μικρού βαθμού απόδοσης ενός τέτοιου συστήματος ηλεκτροπαραγωγής (25-35% και σε σύγχρονες προηγμένες μονάδες 40%). Η υψηλή θερμοκρασία των καυσαερίων κάνει τις μονάδες αυτές ιδανικές για συμπαραγωγή,που αυξάνει τον βαθμό απόδοσης στο 60-80%. Υπάρχουν δύο βασικοί τρόποι εκμετάλλευσης της θερμότητας των καυσαερίων: Άμεση χρήση σε θερμικές διεργασίες (θέρμανση, ξήρανση, κ.λπ.). Διοχέτευση των καυσαερίων σε λέβητα ανακομιδής θερμότητας (λέγεται και λέβητας καυσαερίων). Εκεί παράγεται ατμός υψηλών χαρακτηριστικών, που είναι κατάλληλος όχι μόνον για θερμικές διεργασίες αλλά και για την κίνηση ατμοστροβίλου (συνδεδεμένου με γεννήτρια ή άλλο μηχάνημα). Στη δεύτερη περίπτωση πρόκειται για σύστημα συνδυασμένου κύκλου, που περιγράφεται ποιο αναλυτικά σε επόμενα κεφάλαια. Και στους δύο τρόπους, είναι δυνατή η αύξηση του θερμικού περιεχομένου (δηλ. της θερμοκρασίας) των καυσαερίων, και επομένως της αποδιδόμενης θερμότητας, όταν απαιτείται. Αυτό επιτυγχάνεται χάρη στην υψηλή περιεκτικότητα οξυγόνου των καυσαερίων. Καυστήρες τοποθετημένοι μετά τον αεριοστρόβιλο χρησιμοποιούν τα καυσαέρια για την καύση πρόσθετου καυσίμου. 19

20 Σύστημα συμπαραγωγής με αεριοστρόβιλο ανοικτού κύκλου Τα συστήματα συμπαραγωγής με αεριοστρόβιλο ανοικτού κύκλου έχουν ισχύ 100 kw MW. Λειτουργούν συνήθως με φυσικό αέριο ή ελαφρά αποστάγματα πετρελαίου (π.χ. καύσιμο Diesel), Γενικά, πάντως, χρειάζεται προσοχή, επειδή τα πτερύγια του αεριοστροβίλου είναι εκτεθειμένα στα προϊόντα της καύσης, τα προϊόντα αυτά πρέπει να μην έχουν συστατικά που προκαλούν διάβρωση (νάτριο, κάλιο, ασβέστιο, βανάδιο, θείο, κ.λπ.) και τα στερεά σωματίδια πρέπει να είναι αρκετά μικρού μεγέθους ώστε να μην προκαλούν φθορά κατά την πρόσκρουσή τους στα πτερύγια.. Η αξιοπιστία και η μέση ετήσια διαθεσιμότητα συστημάτων αεριοστροβίλου, που χρησιμοποιούν φυσικό αέριο, είναι συγκρίσιμες με εκείνες των συστημάτων ατμοστροβίλου. Οι μονάδες που λειτουργούν με υγρό καύσιμο απαιτούν πιο συχνές συντηρήσεις, με συνέπεια τη χαμηλότερη διαθεσιμότητα. Η χρήσιμη διάρκεια ζωής είναι έτη και μπορεί να μειωθεί σημαντικά από καύσιμο κακής ποιότητας ή ανεπαρκή συντήρηση. Σύστημα συμπαραγωγής με αεριοστρόβιλο ανοικτού κύκλου Καυσαέρια Συμπύκνωμα Καύσιμο Λέβητας καυσαερίων από διεργασίες Ατμός προς διεργασίες θάλαμος καύσης Αέρας Σ\>μπιιοτής Λεριοστςκίβιλος εννητρια 20

21 Συστήματα αεριοστροβίλου κλειστού κύκλου. Στα συστήματα κλειστού κύκλου, το εργαζόμενο ρευστό (συνήθως ήλιο ή αέρας) κυκλοφορεί σε κλειστό κύκλωμα. Θερμαίνεται μέχρι την κατάλληλη θερμοκρασία σε εναλλάκτη θερμότητας, πριν από την είσοδο στον αεριοστρόβιλο, και ψύχεται μετά την έξοδό του από αυτόν καθώς το ρευστό δεν συμμετέχει στην καύση, διατηρείται καθαρό και έτσι αποφεύγεται η μηχανική και η χημική διάβρωση του αεριοστροβίλου από τα προϊόντα της καύσης. Η εξωτερική καύση επιτρέπει τη χρήση οποιουδήποτε καυσίμου στα συστήματα αυτά. Στα συστήματα αυτά μπορούν να χρησιμοποιηθούν ως πηγές ενέργειας εκτος από το φυσικό αέριο ο άνθρακας, απόβλητα βιομηχανιών ή πόλεων, βιομάζα, υγρά ή αέρια καύσιμα παραγόμένα από βιομάζα αλλά ίσως και η πυρηνική και η ηλιακή ενέργεια μπορούν επίσης να αποτελέσουν την πηγή θερμότητας. Σύστημα συμπαραγωγής με αεριοστρόβιλο κλειστού κύκλο Πηγή θερμότητας Εναλλάκτη! Συμπιεστής Αεριοστρόβελος Γ εννητρια Εναλλάκτης Λέβητας θερμό ρευστό προς διεργασίες Ρευστό από διεργασίες 21

22 ΣΥΣΤΗΜΑΤΑ ΜΕ ΠΑΛΙΝΔΡΟΜΙΚΗ ΜΗΧΑΝΗ ΕΣΩΤΕΡΙΚΗΣ ΚΑ ΥΣΗΣ Διακρίνονται σε τρεις κατηγορίες: α. Μονάδες μικρής κλίμακας με αεριομηχανή ( kw) ή κινητήρα Diesel ( kw), β. Συστήματα μέσης ισχύος ( kw) με αεριομηχανή ή κινητήρα Diesel, γ. Συστήματα μεγάλης ισχύος (άνω των 6000 kw) με κινητήρα Diesel. Αεριομηχανές (Gas engines) ονομάζονται οι παλινδρομικές μηχανές εσωτερικής καύσης που λειτουργούν με αέριο καύσιμο, π.χ., φυσικό αέριο, βιοαέριο, κ.λπ. Εμπορικά είναι διαθέσιμοι οι ακόλουθοι τύποι αεριομηχανών: Βενζινοκινητήρες αυτοκινήτων που έχουν μετατραπεί σε αεριομηχανές: Είναι συνήθως μικρές μηχανές (15-30 kw), ελαφρές, με μεγάλη συγκέντρωση ισχύος. Η μετατροπή πολύ λίγο επηρεάζει τον βαθμό απόδοσης, ενώ μειώνει την ισχύ κατά 18% περίπου. Χάρη στη μαζική παραγωγή οι τιμές τους είναι χαμηλές αλλά η διάρκεια ζωής τους είναι σχετικά μικρή ( ώρες). Κινητήρες Diesel αυτοκινήτων που έχουν μετατραπεί σε αεριομηχανές. Έχουν ισχύ μέχρι 200 kw. Η μετατροπή επιτυγχάνεται με τροποποιήσεις των εμβόλων, των κεφαλών και του μηχανισμού των βαλβίδων, που επιβάλλονται από το ότι η έναυση δεν γίνεται πλέον με απλή συμπίεση αλλά με σπινθηριστή. Η μετατροπή συνήθως δεν προκαλεί μείωση της ισχύος, καθώς υπάρχει περιθώριο μείωσης της περίσσειας αέρα. 22

23 Σταθερές μηχανές που έχουν μετατραπεί σε αεριομηχανές ή που έχουν από την αρχή σχεδιασθεί ως αεριομηχανές. Οι μηχανές αυτές είναι βαριές και στιβαρές. Κατασκευάζονται για εφαρμογές στη βιομηχανία και στα πλοία. Η ισχύς τους φθάνει 3000 kw. Η ανθεκτική κατασκευή τους μειώνει τις απαιτήσεις συντηρήσεων αλλά αυξάνει το κόστος αγοράς τους. Είναι μηχανές κατάλληλες για συνεχή λειτουργία σε υψηλό φορτίο. Σταθερές μηχανές διπλού καυσίμου. Είναι κινητήρες DIESEL ισχύος μέχρι 6000 Kw. Το καύσιμο αποτελείται κατά 90% από Φ.Α., η έναυση του οποίου γίνεται όχι με σπινθηριστή αλλά με έγχυση υγρού καυσίμου DIESEL (που αποτελεί το υπόλοιπο 10% της προσφερόμενης ενέργεις). Έχουν το πλεονέκτημα ότι μπορούν να λειτουργούν είτε με φυσικό αέριο είτε με καύσιμο DIESEL, το οποίο βέβαια αυξάνει το κόστος αγοράς και συντήρησης. Οι κινητήρες DIESEL διακρίνονται σε ταχυστρόφους, μεσοστρόφους και βραδυστρόφους. Σύστημα συμπαραγωγής με παλινδρομική μηχανή εσωτερικής καύσης Λίχτυο ηλεχιμιπμοιί

24 Διακρίνονται δύο περιπτώσεις από πλευράς θερμοκρασίας εξόδου του αέρα από το ψυγείο: χαμηλή θερμοκρασία (περίπου 45οο,ή υψηλή θερμοκρασία (περίπου 90ορ. Η χαμηλή θερμοκρασία συντελεί σε υψηλότερο βαθμό πληρότητας και επομένως υψηλότερη συγκέντρωση ισχύος. Όμως, η ανακτώμενη θερμότητα βρίσκει περιορισμένη χρήση, διότι το νερό στην έξοδο του ψυγείου έχει χαμηλή θερμοκρασία (30-35ορ.Η λύση αυτή μπορεί να επιλεγεί όταν υπάρχει ανάγκη προθέρμανσης νερού, που έρχεται στο σύστημα με θερμοκρασία C. εάν το νερό έρχεται στο σύστημα με θερμοκρασία 60-70ο^όπως συμβαίνει, π.χ. στα δίκτυα κεντρικής θέρμανσης, τότε η λύση της υψηλής θερμοκρασίας είναι προτιμότερη από πλευράς εκμεταλλεύσεως της ενέργειας του καυσίμου, καθώς αυξάνει τον ολικό βαθμό απόδοσης του συστήματος κατά 3-5 %. Η θερμοκρασιακή στάθμη επηρεάζει τη σχετική ως προς τη ροή του νερού τοποθέτηση των τριών ψυγείων (λαδιού, νερού και αέρα). Με ανάκτηση θερμότητας από τα τρία ψυγεία, το νερό θερμαίνεται μέχρι τους 75-80οαΚατόπιν έρχεται στον εναλλάκτη ανακομιδής θερμότητας των καυσαερίων, όπου θερμαίνεται μέχρι τους 85-90ο^ και ατμοποιείται. Μονάδες μεσαίου μεγέθους παράγουν κορεσμένο ατμό ο^ενώ μεγάλες μονάδες μπορούν να δώσουν υπέρθερμο ατμό με πίεση bar και θερμοκρασία ο^ Η ελάχιστη επιτρεπτή θερμοκρασία των καυσαερίων στην έξοδο του εναλλάκτη εξαρτάται από την περιεκτικότητα του καυσίμου σε θείο. Για καύσιμο Diesel, το όριο είναι ο^ενώ για φυσικό αέριο είναι οα Ο βαθμός απόδοσης μικρών και μεσαίων κινητήρων είναι 35-45%, ενώ σε σύγχρονους μεγάλους κινητήρες φθάνει το 50%. Ο βαθμός απόδοσης ενός συστήματος συμπαραγωγής με εμβολοφόρο κινητήρα εσωτερικής καύσης βρίσκεται στην περιοχή του 80%. Η διάρκεια ζωής είναι έτη και εξαρτάται από το μέγεθος της μονάδας, την ποιότητα του καυσίμου και την ποιότητα της συντήρησης. Οι παλινδρομικοί κινητήρες απαιτούν τακτικότερη συντήρηση απ ό,τι τα προηγούμενα συστήματα με αποτέλεσμα μικρότερη μέση ετήσια διαθεσιμότητα: 80-90%. 24

25 ΣΥΣΤΗΜΑΤΑ ΣΥΝΔΥΑΣΜΕΝΟΥ ΚΥΚΛΟΥ Ο όρος "συνδυασμένος κύκλος" αναφέρεται σε συστήματα με δύο θερμοδυναμικούς κύκλους, οι οποίοι συνδέονται μεταξύ τους με κάποιο εργαζόμενο ρευστό και λειτουργούν σε διαφορετικές θερμοκρασίες. Ο κύκλος υψηλής θερμοκρασίας (κορυφής) αποβάλλει θερμότητα, που ανακτάται και χρησιμοποιείται από τον κύκλο χαμηλής θερμοκρασίας (βάσης) για την παραγωγή πρόσθετης ηλεκτρικής ή μηχανικής ενέργειας αυξάνοντας έτσι τον βαθμό απόδοσης. Τα πιο διαδεδομένα συστήματα συνδυασμένου κύκλου είναι εκείνα με συνδυασμό αεριοστροβίλου - ατμοστροβίλου (κύκλοι Joule - Rankine). Η παραγωγή ατμού σε δύο ή και τρεις διαφορετικές πιέσεις κάνει την εγκατάσταση πιο περίπλοκη, αλλά αυξάνει τον βαθμό απόδοσης. Χρησιμοποιείται στις μεγάλες μονάδες. Η υψηλή περιεκτικότητα οξυγόνου στα καυσαέρια του αεριοστροβίλου (περίπου 17%) επιτρέπει την καύση συμπληρωματικού καυσίμου στον λέβητα καυσαερίων, εάν κριθεί αναγκαία για την αύξηση ισχύος του συστήματος. Η συμπληρωματική καύση αυξάνει τον βαθμό απόδοσης του συστήματος κατά τη λειτουργία σε μερικό φορτίο, αλλά κάνει την εγκατάσταση και ιδιαίτερα τις διατάξεις ρύθμισης και ελέγχου πιο περίπλοκες. Η ισχύς των συστημάτων συνδυασμένου κύκλου κυμαίνεται συνήθως στην περιοχή MW, ενώ κατασκευάζονται επίσης και μικρότερες μονάδες με ισχύ 4-11 MW. Η συγκέντρωση ισχύος (ισχύς ανά μονάδα όγκου) των συστημάτων αυτών είναι υψηλότερη από τη συγκέντρωση ισχύος των συστημάτων απλού κύκλου αεριοστροβίλου (Joule)-ατμοστροβίλου (Rankine). Ως προς τα καύσιμα ισχύει ότι αναφέρθηκε για τα συστήματα αεριοστροβίλου. Ο χρόνος εγκατάστασης είναι 2-3 έτη. Είναι δυνατή η ολοκλήρωση της εγκατάστασης σε δύο πεδία: Εγκαθίσταται πρώτα η μονάδα αεριοστροβίλου, που μπορεί να είναι έτοιμη για λειτουργία σε μήνες. Ενώ αυτή λειτουργεί, συμπληρώνεται το σύστημα με τη μονάδα του ατμοστροβίλου.η αξιοπιστία των συστημάτων συνδυασμένου κύκλου είναι %, η μέση ετήσια διαθεσιμότητα 77-85% και ο οικονομικός χρόνος ζωής έτη. 25

26 Σύστημα συμπαραγωγής συνδυασμένου κύκλου με ατμοστρόβιλο αντίθλιψης Καυσαέρια Συμπύκνωμα από διεργασίες Καύσιμο Λέβητας καυσαερίων Γ εννήτρια ΑτμχχττρόβίΛος θάλαμος καύσης Ατμός Συμπιεστής Αεριοοτρυβιλος Iεννητρια προς διεργασίες Αέρας a r r r r r r Λ Διάγραμμα ροής σύγχρονου συστήματος συνδυασμένου κύκλου με ατμοστρόβιλοαπομάστευσης 19 MWth 75 C Κ αικημο: Φ υσ. αέριο Ολική ηλεκ. ισχτις: 129 M W e Ισχος βοηθητικώ ν: 1 MW Κ αθαρή ηλεκ. ισχύς: 128 M W, θ ερ μ ικ ή ισχύς: Ηλεκ. βα θμός αποοοσης: 45,6 % Ο λ ικ ό ς βαθμός α π ό δ.: ljhr (Μ We/MWth): MW,h Ατμός Χ.Π Σ υ σ κ ε υ ή π ερ ιο ρ ισ μ ο ύ N O Α τ μ ό ς Υ.Π Α ερ ιο σ τρ ό β ιλ ο : Γ εννητρια Α τ μ ο σ τρ ό β ιλ ο ς '- n - J 281 MW' Καύσιμο 98 M W. (GT) 31 M W (ST) 80 C t 101 MW.e 55 C 26

27 ΤΥΠΟΠΟΙΗΜΕΝΕΣ ΜΟΝΑΔΕΣ ΣΥΜΠΑΡΑΓΩΓΗΣ (ΠΑΚΕΤΑ) Μεγάλη ώθηση στη διάδοση της συμπαραγωγής αναμένεται ότι θα δώσει η μαζική παραγωγή τυποποιημένων μονάδων σε μορφή πακέτου με ηλεκτρική ισχύ kW, που έχουν τα ακόλουθα πλεονεκτήματα: Χαμηλό κόστος, Μικρό όγκο, Εύκολη εγκατάσταση (το μόνο που χρειάζεται είναι η σύνδεσή τους με τα υδραυλικά και ηλεκτρικά δίκτυα), Αυτοματοποιημένη λειτουργία χωρίς τη συνεχή παρακολούθηση από εξειδικευμένο προσωπικό. Οι μονάδες αυτές συνήθως έχουν κινητήρα Diesel. Σε ισχείς μικρότερες των 100 kw είναι δυνατή η χρήση αεριοστροβίλου. Μπορούν να λειτουργούν με υγρό ή αέριο καύσιμο. Το φυσικό αέριο είναι ιδιαίτερα κατάλληλο καύσιμο για τις μονάδες αυτές χάρη στην καθαρότητα, την έλλειψη ανάγκης αποθήκευσης και τη χαμηλή τιμή του. 27

28 r r i r r o r Τυποποιημένη μονάδα συμπαραγωγής Fiat TOTEM 15Kw Ι.Κινητήρας Fiat 2. Δοχείο νερού 3. Εναλλάκτης καυσαερίων/νερού 4. Εναλλάκτης λαδιού/νερού 5. Ελαιολεκάνη 6. Εναλλάκτης νερού/νερού 7. Ηλεκτρογεννητρια 9. Ηλεκτρική σύνδεση 8. Εξαγωγή καυσαερίου 10. Εξαγωγή θερμού νερού 11. Εισαγωγή κρύου νερού 12. Θερμική και ηχητική μόνωση 13. Εισαγωγή αέρα 14. Εισαγωγή φυσικού αερίου r r r r c* r Σχηματική απεικόνιση τυποποιημένης μονάδας συμπαραγωγής με παλινδρομικήμηχανή εσωτερικής καύσης [Jennekens,1989] Εξαγωγή καυσαερίω ν Συλλέκτης καυσαερίω ν Φυσικό Κ ινητήρας Π ίν α κ α ς ελεγχου Π αροχή θερμού νερού Γ εννητρια Ε να λλά κ τη ς θερμότητας καυσαερίω ν Ψ υγείο νερού του κινητήρα Επιστροφή ψυχρου νερού 28

29 ΜΗΧΑΝΕΣ STIRLING Η συμπαραγωγή ηλεκτρισμού και θερμότητας είναι επίσης δυνατή με μηχανές Stirling. Η τεχνική αυτή δεν έχει ακόμη αναπτυχθεί και διαδοθεί αρκετά, αλλά το ενδιαφέρον για την ανάπτυξή της έχει αυξηθεί τελευταία, χάρη στα πλεονεκτήματα που παρουσιάζει σε σύγκριση με συστήματα κινητήρων Diesel, αεριοστροβίλων ή ατμοστροβίλων: δυνατότητα υψηλότερου βαθμού απόδοσης, μεγαλύτερη ευελιξία καυσίμου, καλή συμπεριφορά σε μερικό φορτίο, χαμηλές εκπομπές ρύπων, χαμηλή στάθμη θορύβου και κραδασμών. Αρχικά, η έρευνα και ανάπτυξη είχε ως αντικείμενο κινητήρες ισχύος kw, κατάλληλους για αυτοκίνητα. Η προσπάθεια στράφηκε κατόπιν και προς κινητήρες ισχύος μέχρι 1-1,5 MW με αναμενόμενη διάρκεια ζωής της τάξεως των 20 ετών. Καθώς τα συστήματα βρίσκονται στο στάδιο της ανάπτυξης, δεν υπάρχουν συγκεντρωμένα στοιχεία για τη διαθεσιμότητα και την αξιοπιστία τους, αναμένεται όμως ότι θα είναι συγκρίσιμη με εκείνη των κινητήρων Diesel. Χάρη στην εξωτερική καύση και στον κλειστό κύκλο λειτουργίας, τα κινούμενα μέρη του κινητήρα δεν εκτίθενται στα προϊόντα της καύσης με αποτέλεσμα οι φθορές να είναι περιορισμένες. Όμως, απαιτούνται στεγανωτικές διατάξεις για την αποφυγή διαρροών τόσο του αερίου υψηλής πίεσης προς το εξωτερικό του κυλίνδρου, όσο και του λιπαντικού λαδιού προς το εσωτερικό του κυλίνδρου. Η κατασκευή αποτελεσματικών διατάξεων με ικανοποιητική διάρκεια ζωής είναι ένα από τα προβλήματα που πρέπει να αντιμετωπισθούν. Η εξωτερική καύση στις μηχανές Stirling επιτρέπει η χρήση διαφόρων καυσίμων: υγρά ή αέρια καύσιμα, αέρια ή υγρά προερχόμένα από άνθρακα, καύσιμα προερχόμένα από βιομάζα, ακόμη και απορρίμματα μπορούν να χρησιμοποιηθούν. Επιπλέον, είναι δυνατή η αλλαγή καυσίμου χωρίς διακοπή της λειτουργίας ή μετατροπή των ρυθμίσεων του κινητήρα. Χάρη στην ευελιξία τους, οι μηχανές Stirling μπορούν επίσης να αποτελέσουν στοιχεία ηλιακών ή πυρηνικών σταθμών ηλεκτροπαραγωγής ή συμπαραγωγής. 29

30 Απλοποιημένη απεικόνιση κινητήρα Stirling 30

31 ΕΝΕΡΓΕΙΑΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΣΥΣΤΗΜΑΤΩΝ ΣΥΜΠΑΡΑΓΩΓΗΣ Δείκτες Ενεργειακής Συμπεριφοράς Η ενεργειακή συμπεριφορά των συστημάτων συμπαραγωγής περιγράφεται με ορισμένους χαρακτηριστικούς δείκτες. Στους ορισμούς που ακολουθούν, χρησιμοποιούνται τα εξής σύμβολα: W: ηλεκτρική (ή μηχανική) ισχύς, Q : θερμική ισχύς, ΗΓΣ' ισχύς καυσίμου που καταναλίσκεται από το σύστημα συμπαραγωγής: ΗίΣ= f Hu (1) mf : παροχή καυσίμου, HfW : ισχύς καυσίμου για τη χωριστή παραγωγή ηλεκτρικής ή μηχανικής ισχύος W, HfQ : ισχύς καυσίμου για τη χωριστή παραγωγής θερμότητας Q, HfX : ολική ισχύς καυσίμου (ή καυσίμων) για τη χωριστή παραγωγή των W και Q (δηλαδή χωρίς συμπαραγωγή): HfX = HfW + HfQ = ( mfhu)w + (mfhu)q (2) Eq : ροή θερμικής εξέργειας που αντιστοιχεί στη θερμική ισχύ Q, Ef: ροή εξέργειας καυσίμου: Ef =mfsf (3) ε{. ειδική εξέργεια καυσίμου. 31

32 Ορίζονται στη συνέχεια οι σημαντικότεροι δείκτες. Ηλεκτρικός βαθμός απόδοσης (ή μηχανικός, εάν πρόκειται για παραγωγή μηχανικού έργου): ηο = W/H (4) Θερμικός βαθμός απόδοσης: % = Q/ΗΣ (5) Ολικός ενεργειακός βαθμός απόδοσης: η = ηο+ ηκ = (W + Q) / ΗΓΣ (6) Ολικός ενεργειακός βαθμός απόδοσης ζ = (W + EQ) / ΕίΣ (7) Λόγος ηλεκτρισμού προς θερμότητα (power to heat ratio): PHR = W/Q (8) Λόγος εξοικονόμησης ενέργειας καυσίμου (fuel energy savings ratio): FESR = (Hfx - ΗΣ)/ Hfx (9) 32
