1 ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ ΚΑΥΣΗ Την εργασία επιμελήθηκαν οι: Αναστασοπούλου Ευτυχία Ανδρεοπούλου Μαρία Αρβανίτη Αγγελίνα Ηρακλέους Κυριακή Καραβιώτη Θεοδώρα Καραβιώτης Στέλιος Σπυρόπουλος Παντελής Τσάτος Σπύρος

2 Βιομάζα Λέβητας Ενεργειακά τζάκια Παραδοσιακά τζάκια Τηλεθέρμανση

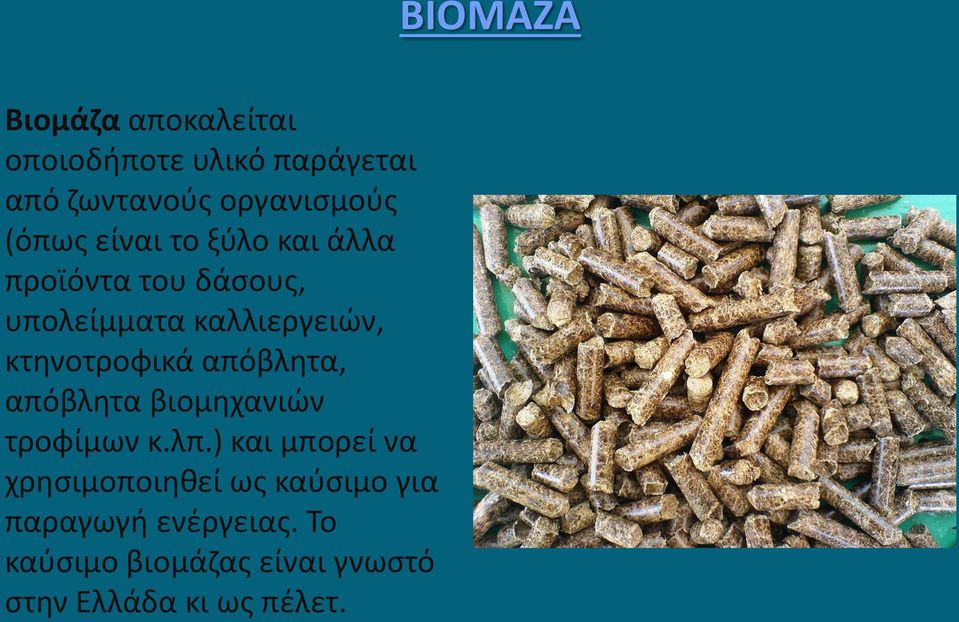

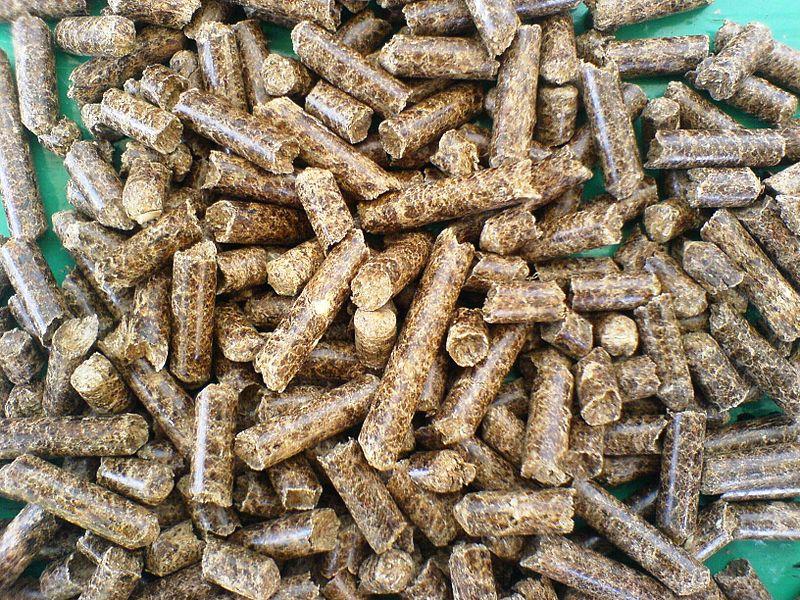

3 Βιομάζα αποκαλείται οποιοδήποτε υλικό παράγεται από ζωντανούς οργανισμούς (όπως είναι το ξύλο και άλλα προϊόντα του δάσους, υπολείμματα καλλιεργειών, κτηνοτροφικά απόβλητα, απόβλητα βιομηχανιών τροφίμων κ.λπ.) και μπορεί να χρησιμοποιηθεί ως καύσιμο για παραγωγή ενέργειας. Το καύσιμο βιομάζας είναι γνωστό στην Ελλάδα κι ως πέλετ. ΒΙΟΜΑΖΑ

4 Η καύση της βιομάζας έχει μηδενικό ισοζύγιο διοξειδίου του άνθρακα (CO2) και δεν συνεισφέρει στο φαινόμενο του θερμοκηπίου Η μηδαμινή ύπαρξη του θείου στη βιομάζα συμβάλλει σημαντικά στον περιορισμό των εκπομπών του διοξειδίου του θείου (SO2) που είναι υπεύθυνο για την όξινη βροχή. Εφόσον η βιομάζα είναι εγχώρια πηγή ενέργειας, η αξιοποίησή της σε ενέργεια συμβάλλει σημαντικά στη μείωση της εξάρτησης από εισαγόμενα καύσιμα και βελτίωση του εμπορικού ισοζυγίου, στην εξασφάλιση του ενεργειακού εφοδιασμού και στην εξοικονόμηση του συναλλάγματος. Η ενεργειακή αξιοποίηση της βιομάζας σε μια περιοχή, αυξάνει την απασχόληση στις καλλιεργειών (διάφορα είδη ελαιοκράμβης, σόργο, καλάμι, κενάφ) τη δημιουργία εναλλακτικών αγορών για τις παραδοσιακές καλλιέργειες (ηλίανθος κ.ά.), και τη συγκράτηση του πληθυσμού στις εστίες τους, συμβάλλοντας έτσι στη κοινωνικο-οικονομική ανάπτυξη της περιοχής. Είναι ανανεώσιμη πηγή ενέργειας

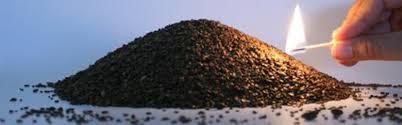

5 Μειονεκτήματα Ο αυξημένος όγκος και η μεγάλη περιεκτικότητα σε υγρασία, σε σχέση με τα ορυκτά καύσιμα δυσχεραίνουν την ενεργειακή αξιοποίηση της βιομάζας. Η μεγάλη διασπορά και η εποχιακή παραγωγή της βιομάζας δυσκολεύουν την συνεχή τροφοδοσία με πρώτη ύλη των μονάδων ενεργειακής αξιοποίησης της βιομάζας. Δυσκολίες κατά τη συλλογή, μεταφορά, και αποθήκευση της βιομάζας που αυξάνουν το κόστος της ενεργειακής αξιοποίησης. Η μετατροπή της βιομάζας απαιτεί υψηλό κόστος εξοπλισμού.

6 Λέβητας ονομάζεται κάθε κλειστή μεταλλική συσκευή (δοχείο) εντός του οποίου νερό ή άλλο υγρό θερμαίνεται και μετατρέπεται σε ατμό. Η θερμότητα παράγεται από την καύση του καυσίμου, με το οποίο τροφοδοτείται ο λέβητας, και χάρη στο εργαζόμενο μέσο, που κυκλοφορεί μέσα σε σωληνώσεις και μεταφέρει τη θερμότητα αυτή στο σημείο που θα καταναλωθεί, είτε για θέρμανση είτε για παραγωγή έργου. ΛΕΒΗΤΑΣ

7 ΜΑΝΤΕΜΕΝΙΟΙ ΛΕΒΗΤΕς ΧΑΛΥΒΔΙΝΟΙ ΛΕΒΗΤΕς Χαρακτηρίζονται από τεράστια ανθεκτικότητα. Είναι συναρμολογούμενοι με αποτέλεσμα να υπάρχει η δυνατότητα πρόσθεσης επιπλέον στοιχείων με στόχο την αύξηση της απόδοσής του. Σε περίπτωση που υπάρξει κάποια βλάβη, αντικαθιστούμε μόνο το κομμάτι που την έχει υποστεί και όχι ολόκληρο το λέβητα. Παρουσιάζουν μεγαλύτερη αντοχή στις απότομες αλλαγές θερμοκρασίας. Είναι αισθητά ελαφρότεροι από τους μαντεμένιους. Είναι φθηνότεροι από τους μαντεμένιους. Έχουν υψηλό βαθμό απόδοσης. Έχουν απεριόριστη διάρκεια ζωής.

8 ΜΑΝΤΕΜΕΝΙΟΙ ΛΕΒΗΤΕς ΧΑΛΥΒΔΙΝΟΙ ΛΕΒΗΤΕς Ευαισθησία στις απότομες αλλαγές θερμοκρασίας. Η διάρκεια ζωής τους φτάσει έως και τα 30 χρόνια. Οι μαντεμένιοι λέβητες είναι ακριβότεροι απ ό,τι οι χαλύβδινοι.

9 Τρόπος Λειτουργίας Η κατασκευή αποτελείται από την εστία κλειστού τύπου στην οποία τοποθετούνται τα ξύλα. Εξωτερικά περιβάλλεται από ένα δεύτερο στρώμα (χαλύβδινο ή μαντεμένιο), τον αεροθάλαμο. Ανάμεσα στα δύο μέταλλα προωθείται κρύος αέρας που προέρχεται και από το εξωτερικό περιβάλλον και από το εσωτερικό του δωματίου, στο οποίο έχει τοποθετηθεί το τζάκι. Ο εσωτερικός αέρας προωθείται συνήθως μέσα στην εστία, ώστε να παρέχει όσο οξυγόνο χρειάζεται για να ανάψει και στη συνέχεια να διατηρηθεί η φωτιά. Ο εξωτερικός αέρας εισχωρεί στον αεροθάλαμο μέσω μίας τρύπας διαμέτρου 20 εκατοστών που ανοίγεται στην πλάτη του τζακιού. Ο αέρας αυτός θερμαίνεται ανάμεσα στα μέταλλα και προωθείται ζεστός στο χώρο του δωματίου, από ειδικά ανοίγματα με περσίδες που βρίσκονται στη φούσκα (τον κορμό του τζακιού).

10 Πλεονεκτήματα Το πυρίμαχο τζάμι που καλύπτει την εστία απαλλάσσει τον ιδιοκτήτη του σπιτιού από τη συνεχή παρακολούθηση της φωτιάς, ενώ παράλληλα κρατάει τις στάχτες και τις σπίθες στο εσωτερικό του τζακιού. Μπορεί να ζεστάνει περισσότερους από έναν χώρους, μεταφέροντας το ζεστό αέρα με αεραγωγούς σε περισσότερα δωμάτια, καλύπτοντας χώρους μέχρι και 180 τ.μ.. Μεγαλύτερη απόδοση της θερμότητας Εξαιρετικά χαμηλή κατανάλωση σε ξύλο, αφού ρυθμίζεται η ταχύτητα καύσης.

11 Παραδοσιακό τζάκι 1. Είναι κατασκευασμένο από πυρότουβλο ή μαντέμι 2. Ζεσταίνει τοπικά όπου φτάνει η ακτινοβολία. 3. Είτε δουλεύει είτε όχι, η καμινάδα λειτουργεί σαν ένας αγωγός που ρουφάει μέσα από το σπίτι τεράστιες ποσότητες αέρα. Όταν λειτουργεί το τζάκι, έχουμε μεγαλύτερες απώλειες θερμότητας απ ότι όταν δεν λειτουργεί. 4. Η φωτιά δεν ελέγχεται παρά μόνον από το πόσα ξύλα του βάζουμε. 5. Χαρακτηρίζεται από τη χαμηλή απόδοση ενέργειας 10-15%. 6. Ρυπαίνει πολύ το περιβάλλον. Υπάρχουν μετρήσεις που αποδεικνύουν ότι ένα παραδοσιακό τζάκι που καίει καυσόξυλα ρυπαίνει το περιβάλλον όσο ένας καυστήρας μιας μέσης πολυκατοικίας. Αποφασίζοντας κάποιος να τοποθετήσει ένα παραδοσιακό τζάκι, ουσιαστικά ακυρώνει σε πολύ μεγάλο βαθμό την θερμομόνωση του κτηρίου, μια και ανοίγει ουσιαστικά μια τρύπα στην οροφή. 7. Δεν παρέχει καμία ασφάλεια.

12 Τις χτιστές Τις προκατασκευασμένες

13 Οι μαντεμένιες- ανοιχτές Οι μαντεμένιες θερμοδυναμικές

14 Τηλεθέρμανση Τηλεθέρμανση ορίζεται η παροχή θέρμανσης με ειδικό δίκτυο μονωμένων αγωγών που μεταφέρουν ζεστό νερό, το οποίο θερμαίνεται σε λέβητες, συνήθως σε θερμοηλεκτρικά εργοστάσια, αρκετά μακριά από το χώρο κατανάλωσης. Είναι δηλαδή η θέρμανση των κτιρίων μιας πόλης ή ενός τμήματος της πόλης από κεντρικό καυστήρα και όχι από ατομικούς. Η θέρμανση του νερού γίνεται με την καύση αερίου, πετρελαίου ή γαιανθράκων (λιγνιτών) σε ένα εργοστάσιο παραγωγής κυρίως ηλεκτρικής ενέργειας και συμπληρωματικά θερμικής ή αντίστροφα.

15 ΟΦΕΛΗ ΑΠΟ ΤΗ ΕΦΑΡΜΟΓΗ ΤΗΣ ΤΗΛΕΘΕΡΜΑΝΣΗΣ Εξοικονόμηση ενέργειας που υπερβαίνει το 30% καθώς η συμπαραγωγή θερμότητας και ηλεκτρισμού αυξάνει τον βαθμό απόδοσης των μονάδων της ΔΕΗ και μειώνει τις εκπομπές ρύπων. Μείωση της ρύπανσης του περιβάλλοντος. Φθηνότερη θέρμανση και φθηνό ζεστό νερό καθώς η τηλεθέρμανση επιτυγχάνει εξοικονόμηση ενέργειας. Ανεξαρτησία από τα δαπανηρά, εισαγόμενα καύσιμα όπως το πετρέλαιο, γιατί η θερμότητα της τηλεθέρμανσης παράγεται από λιγνίτη που είναι εγχώριο καύσιμο χαμηλού κόστους. Μικρό κόστος εγκατάστασης. Ασφάλεια των εγκαταστάσεων. Εξοικονόμηση δαπανών συντηρήσεων και επισκευών. Εξοικονόμηση χώρου στα κτίρια.
