Ηλεκτρικός Διάδρομος QT-450 Εγχειρίδιο Οδηγιών Χρήσης

Transcript

1 Ηλεκτρικός Διάδρομος QT-450 Εγχειρίδιο Οδηγιών Χρήσης Ειδικές Συμβουλές: Πριν από την εγκατάσταση και λειτουργία, διαβάστε αυτό το εγχειρίδιο προσεκτικά και φυλάξτε το για μελλοντική χρήση.

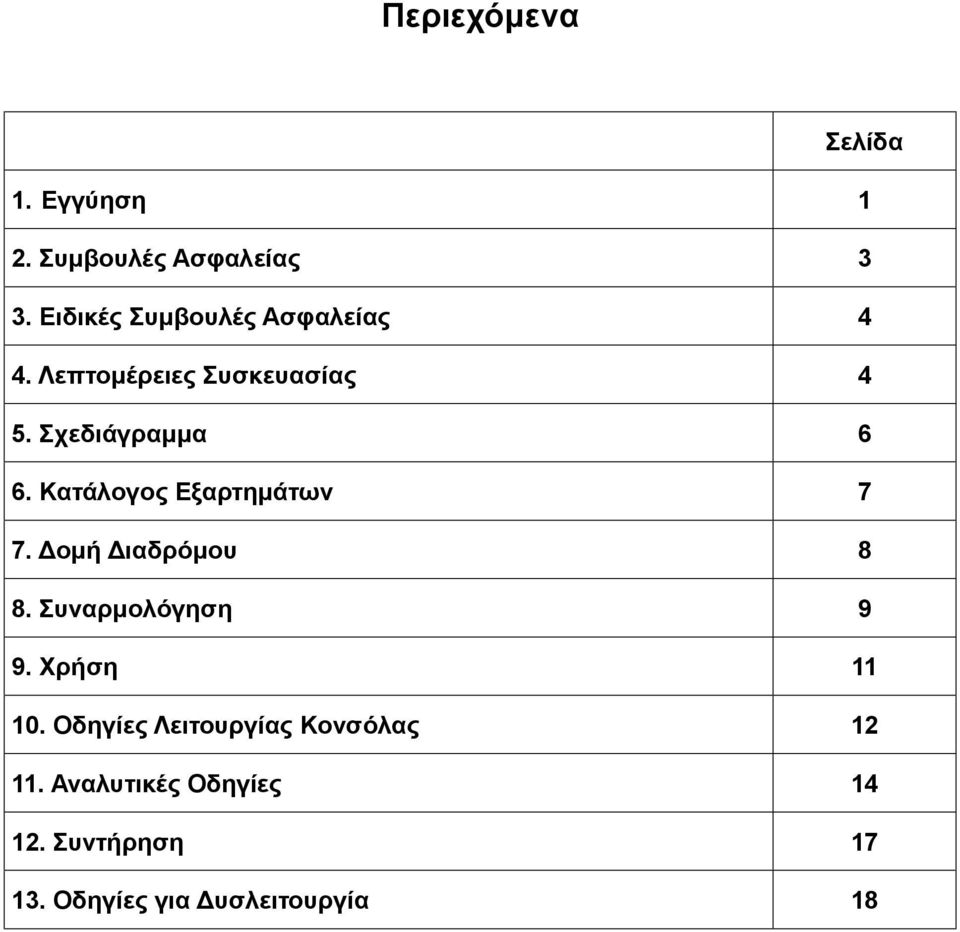

2 Περιεχόμενα Σελίδα 1. Εγγύηση 1 2. Συμβουλές Ασφαλείας 3 3. Ειδικές Συμβουλές Ασφαλείας 4 4. Λεπτομέρειες Συσκευασίας 4 5. Σχεδιάγραμμα 6 6. Κατάλογος Εξαρτημάτων 7 7. Δομή Διαδρόμου 8 8. Συναρμολόγηση 9 9. Χρήση Οδηγίες Λειτουργίας Κονσόλας Αναλυτικές Οδηγίες Συντήρηση Οδηγίες για Δυσλειτουργία 18

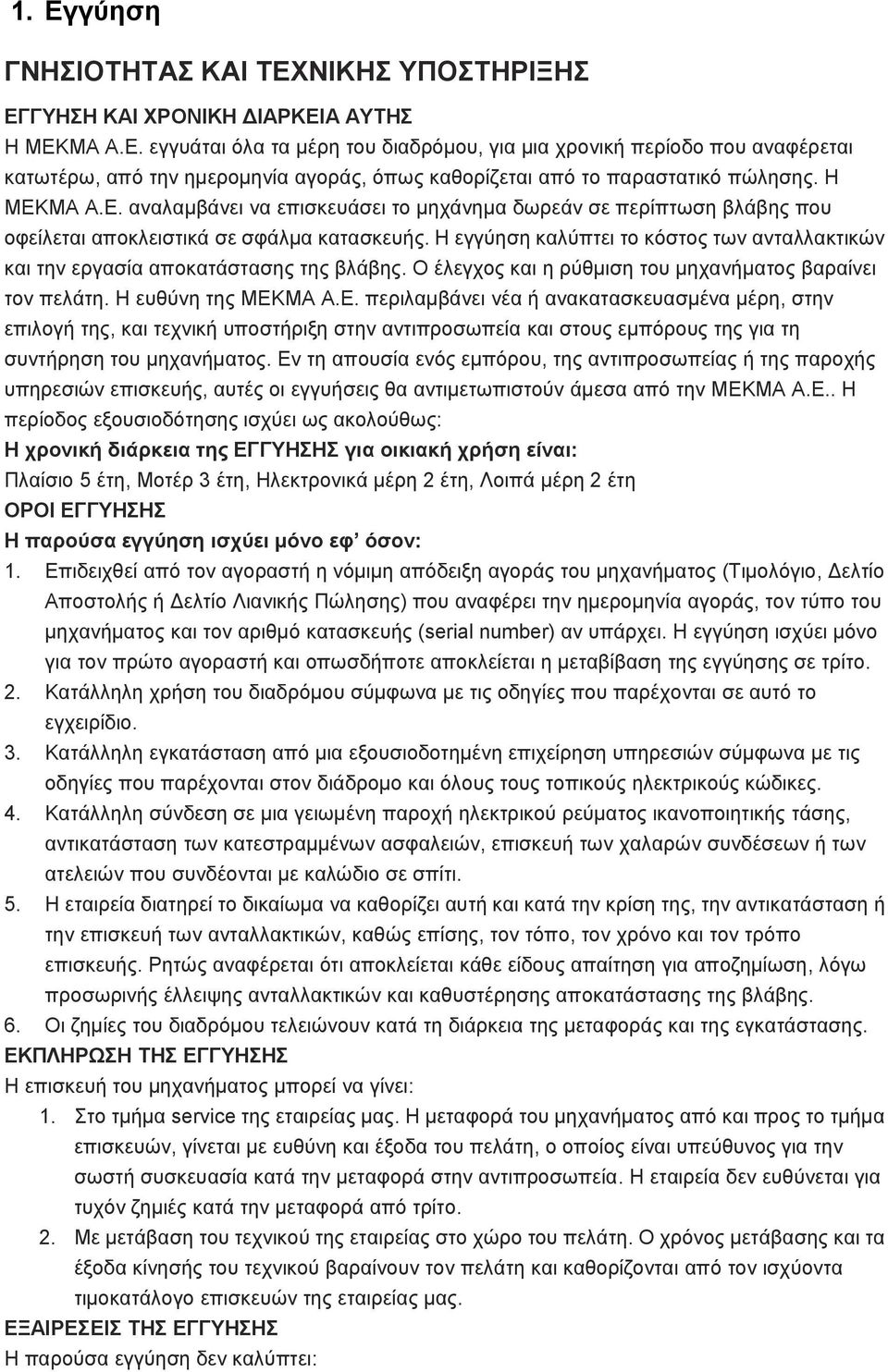

3 1. Εγγύηση ΓΝΗΣΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΙΚΗΣ ΥΠΟΣΤΗΡΙΞΗΣ ΕΓΓΥΗΣΗ ΚΑΙ ΧΡΟΝΙΚΗ ΔΙΑΡΚΕΙΑ ΑΥΤΗΣ Η MEKMA Α.Ε. εγγυάται όλα τα μέρη του διαδρόμου, για μια χρονική περίοδο που αναφέρεται κατωτέρω, από την ημερομηνία αγοράς, όπως καθορίζεται από το παραστατικό πώλησης. Η MEKMA Α.Ε. αναλαμβάνει να επισκευάσει το μηχάνημα δωρεάν σε περίπτωση βλάβης που οφείλεται αποκλειστικά σε σφάλμα κατασκευής. Η εγγύηση καλύπτει το κόστος των ανταλλακτικών και την εργασία αποκατάστασης της βλάβης. Ο έλεγχος και η ρύθμιση του μηχανήματος βαραίνει τον πελάτη. Η ευθύνη της ΜΕΚΜΑ Α.Ε. περιλαμβάνει νέα ή ανακατασκευασμένα μέρη, στην επιλογή της, και τεχνική υποστήριξη στην αντιπροσωπεία και στους εμπόρους της για τη συντήρηση του μηχανήματος. Εν τη απουσία ενός εμπόρου, της αντιπροσωπείας ή της παροχής υπηρεσιών επισκευής, αυτές οι εγγυήσεις θα αντιμετωπιστούν άμεσα από την ΜΕΚΜΑ Α.Ε.. Η περίοδος εξουσιοδότησης ισχύει ως ακολούθως: Η χρονική διάρκεια της ΕΓΓΥΗΣΗΣ για οικιακή χρήση είναι: Πλαίσιο 5 έτη, Μοτέρ 3 έτη, Ηλεκτρονικά μέρη 2 έτη, Λοιπά μέρη 2 έτη ΟΡΟΙ ΕΓΓΥΗΣΗΣ Η παρούσα εγγύηση ισχύει μόνο εφ όσον: 1. Επιδειχθεί από τον αγοραστή η νόμιμη απόδειξη αγοράς του μηχανήματος (Τιμολόγιο, Δελτίο Αποστολής ή Δελτίο Λιανικής Πώλησης) που αναφέρει την ημερομηνία αγοράς, τον τύπο του μηχανήματος και τον αριθμό κατασκευής (serial number) αν υπάρχει. Η εγγύηση ισχύει μόνο για τον πρώτο αγοραστή και οπωσδήποτε αποκλείεται η μεταβίβαση της εγγύησης σε τρίτο. 2. Κατάλληλη χρήση του διαδρόμου σύμφωνα με τις οδηγίες που παρέχονται σε αυτό το εγχειρίδιο. 3. Κατάλληλη εγκατάσταση από μια εξουσιοδοτημένη επιχείρηση υπηρεσιών σύμφωνα με τις οδηγίες που παρέχονται στον διάδρομο και όλους τους τοπικούς ηλεκτρικούς κώδικες. 4. Κατάλληλη σύνδεση σε μια γειωμένη παροχή ηλεκτρικού ρεύματος ικανοποιητικής τάσης, αντικατάσταση των κατεστραμμένων ασφαλειών, επισκευή των χαλαρών συνδέσεων ή των ατελειών που συνδέονται με καλώδιο σε σπίτι. 5. Η εταιρεία διατηρεί το δικαίωμα να καθορίζει αυτή και κατά την κρίση της, την αντικατάσταση ή την επισκευή των ανταλλακτικών, καθώς επίσης, τον τόπο, τον χρόνο και τον τρόπο επισκευής. Ρητώς αναφέρεται ότι αποκλείεται κάθε είδους απαίτηση για αποζημίωση, λόγω προσωρινής έλλειψης ανταλλακτικών και καθυστέρησης αποκατάστασης της βλάβης. 6. Οι ζημίες του διαδρόμου τελειώνουν κατά τη διάρκεια της μεταφοράς και της εγκατάστασης. ΕΚΠΛΗΡΩΣΗ ΤΗΣ ΕΓΓΥΗΣΗΣ Η επισκευή του μηχανήματος μπορεί να γίνει: 1. Στο τμήμα service της εταιρείας μας. Η μεταφορά του μηχανήματος από και προς το τμήμα επισκευών, γίνεται με ευθύνη και έξοδα του πελάτη, ο οποίος είναι υπεύθυνος για την σωστή συσκευασία κατά την μεταφορά στην αντιπροσωπεία. Η εταιρεία δεν ευθύνεται για τυχόν ζημιές κατά την μεταφορά από τρίτο. 2. Με μετάβαση του τεχνικού της εταιρείας στο χώρο του πελάτη. Ο χρόνος μετάβασης και τα έξοδα κίνησής του τεχνικού βαραίνουν τον πελάτη και καθορίζονται από τον ισχύοντα τιμοκατάλογο επισκευών της εταιρείας μας. ΕΞΑΙΡΕΣΕΙΣ ΤΗΣ ΕΓΓΥΗΣΗΣ Η παρούσα εγγύηση δεν καλύπτει:

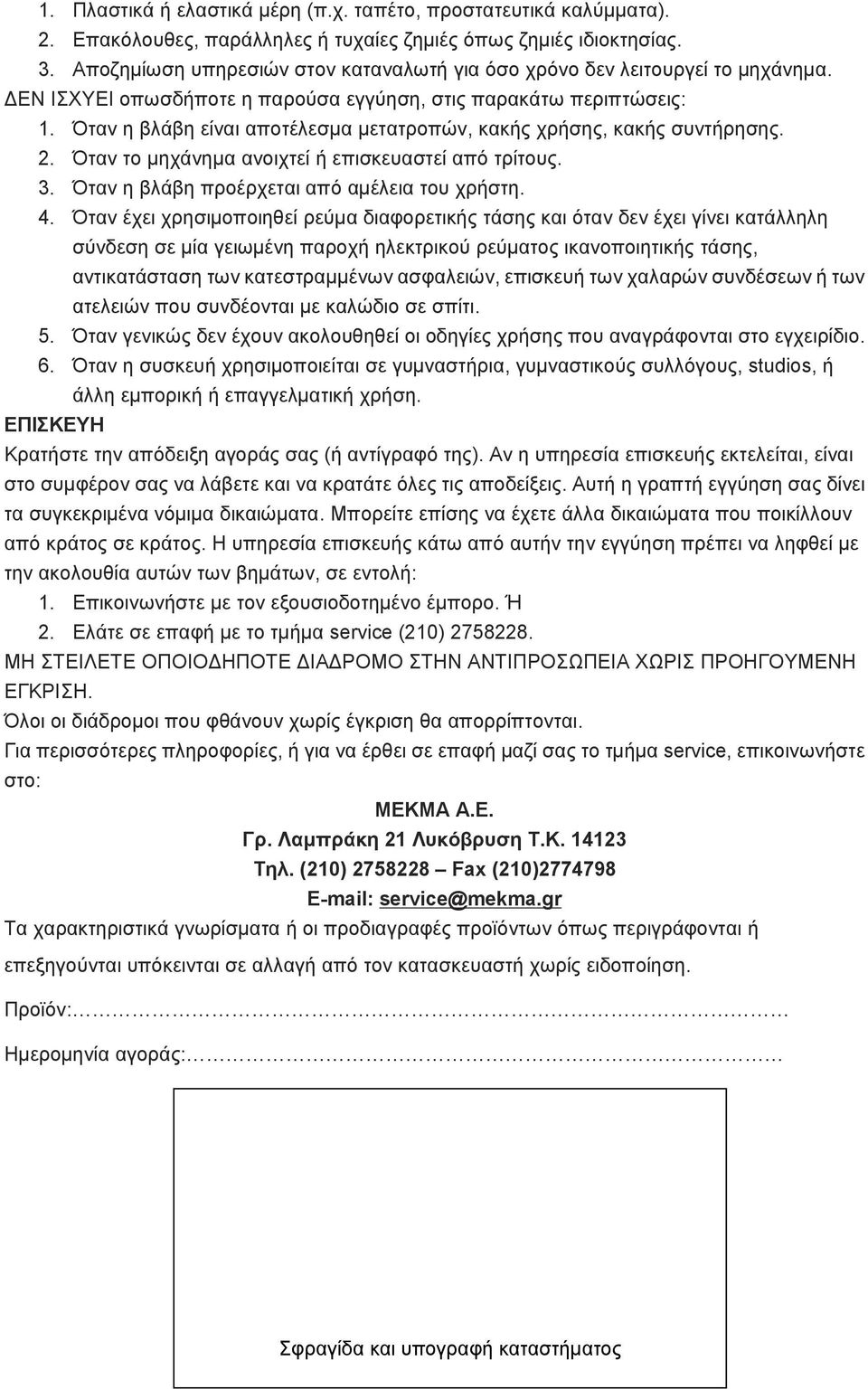

4 1. Πλαστικά ή ελαστικά μέρη (π.χ. ταπέτο, προστατευτικά καλύμματα). 2. Επακόλουθες, παράλληλες ή τυχαίες ζημιές όπως ζημιές ιδιοκτησίας. 3. Αποζημίωση υπηρεσιών στον καταναλωτή για όσο χρόνο δεν λειτουργεί το μηχάνημα. ΔΕΝ ΙΣΧΥΕΙ οπωσδήποτε η παρούσα εγγύηση, στις παρακάτω περιπτώσεις: 1. Όταν η βλάβη είναι αποτέλεσμα μετατροπών, κακής χρήσης, κακής συντήρησης. 2. Όταν το μηχάνημα ανοιχτεί ή επισκευαστεί από τρίτους. 3. Όταν η βλάβη προέρχεται από αμέλεια του χρήστη. 4. Όταν έχει χρησιμοποιηθεί ρεύμα διαφορετικής τάσης και όταν δεν έχει γίνει κατάλληλη σύνδεση σε μία γειωμένη παροχή ηλεκτρικού ρεύματος ικανοποιητικής τάσης, αντικατάσταση των κατεστραμμένων ασφαλειών, επισκευή των χαλαρών συνδέσεων ή των ατελειών που συνδέονται με καλώδιο σε σπίτι. 5. Όταν γενικώς δεν έχουν ακολουθηθεί οι οδηγίες χρήσης που αναγράφονται στο εγχειρίδιο. 6. Όταν η συσκευή χρησιμοποιείται σε γυμναστήρια, γυμναστικούς συλλόγους, studios, ή άλλη εμπορική ή επαγγελματική χρήση. ΕΠΙΣΚΕΥΗ Κρατήστε την απόδειξη αγοράς σας (ή αντίγραφό της). Αν η υπηρεσία επισκευής εκτελείται, είναι στο συμφέρον σας να λάβετε και να κρατάτε όλες τις αποδείξεις. Αυτή η γραπτή εγγύηση σας δίνει τα συγκεκριμένα νόμιμα δικαιώματα. Μπορείτε επίσης να έχετε άλλα δικαιώματα που ποικίλλουν από κράτος σε κράτος. Η υπηρεσία επισκευής κάτω από αυτήν την εγγύηση πρέπει να ληφθεί με την ακολουθία αυτών των βημάτων, σε εντολή: 1. Επικοινωνήστε με τον εξουσιοδοτημένο έμπορο. Ή 2. Ελάτε σε επαφή με το τμήμα service (210) ΜΗ ΣΤΕΙΛΕΤΕ ΟΠΟΙΟΔΗΠΟΤΕ ΔΙΑΔΡΟΜΟ ΣΤΗΝ ΑΝΤΙΠΡΟΣΩΠΕΙΑ ΧΩΡΙΣ ΠΡΟΗΓΟΥΜΕΝΗ ΕΓΚΡΙΣΗ. Όλοι οι διάδρομοι που φθάνουν χωρίς έγκριση θα απορρίπτονται. Για περισσότερες πληροφορίες, ή για να έρθει σε επαφή μαζί σας το τμήμα service, επικοινωνήστε στο: ΜΕΚΜΑ Α.Ε. Γρ. Λαμπράκη 21 Λυκόβρυση Τ.Κ Τηλ. (210) Fax (210) Τα χαρακτηριστικά γνωρίσματα ή οι προδιαγραφές προϊόντων όπως περιγράφονται ή επεξηγούνται υπόκεινται σε αλλαγή από τον κατασκευαστή χωρίς ειδοποίηση. Προϊόν: Ημερομηνία αγοράς: Σφραγίδα και υπογραφή καταστήματος

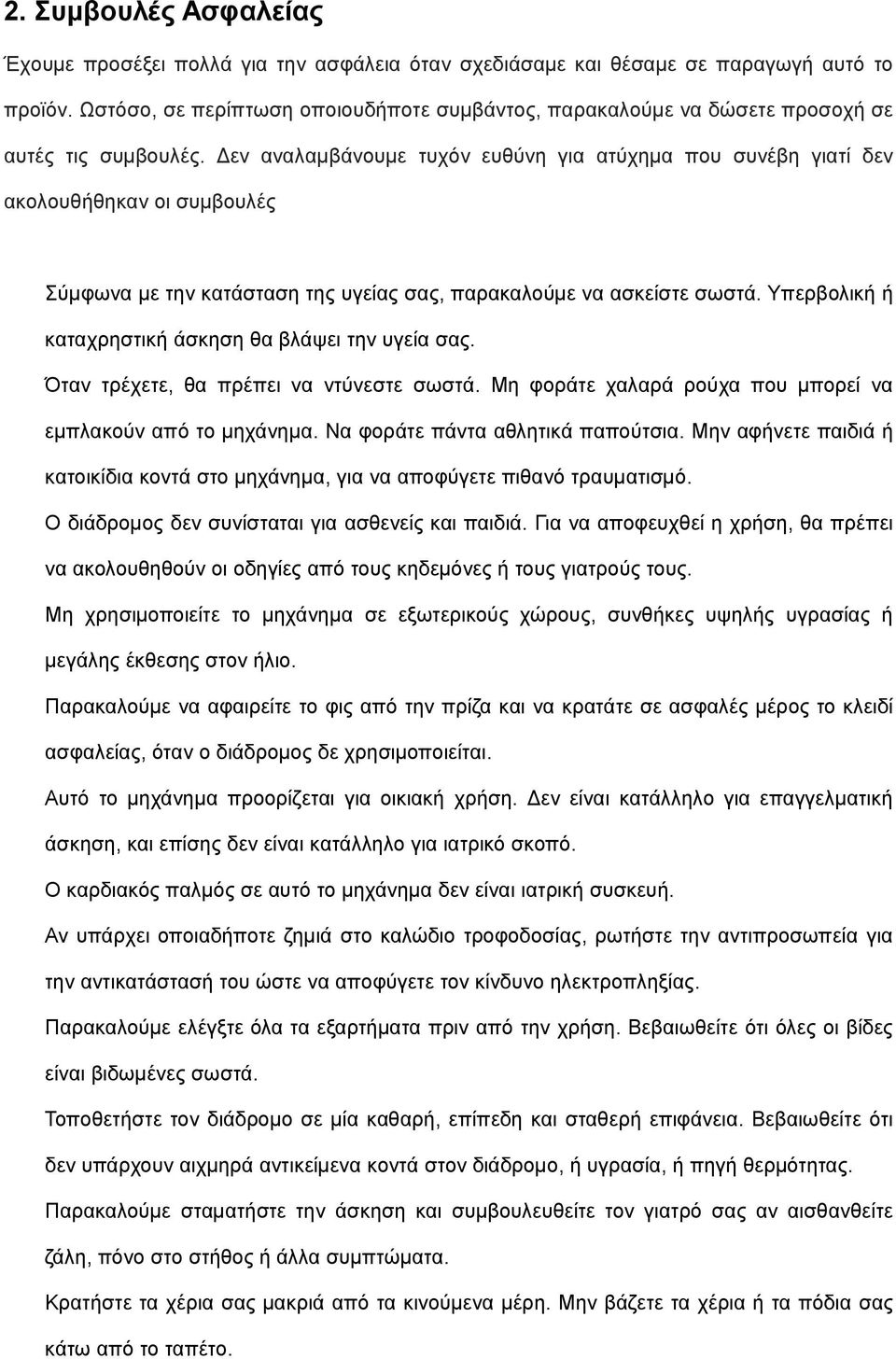

5 2. Συμβουλές Ασφαλείας Έχουμε προσέξει πολλά για την ασφάλεια όταν σχεδιάσαμε και θέσαμε σε παραγωγή αυτό το προϊόν. Ωστόσο, σε περίπτωση οποιουδήποτε συμβάντος, παρακαλούμε να δώσετε προσοχή σε αυτές τις συμβουλές. Δεν αναλαμβάνουμε τυχόν ευθύνη για ατύχημα που συνέβη γιατί δεν ακολουθήθηκαν οι συμβουλές Σύμφωνα με την κατάσταση της υγείας σας, παρακαλούμε να ασκείστε σωστά. Υπερβολική ή καταχρηστική άσκηση θα βλάψει την υγεία σας. Όταν τρέχετε, θα πρέπει να ντύνεστε σωστά. Μη φοράτε χαλαρά ρούχα που μπορεί να εμπλακούν από το μηχάνημα. Να φοράτε πάντα αθλητικά παπούτσια. Μην αφήνετε παιδιά ή κατοικίδια κοντά στο μηχάνημα, για να αποφύγετε πιθανό τραυματισμό. Ο διάδρομος δεν συνίσταται για ασθενείς και παιδιά. Για να αποφευχθεί η χρήση, θα πρέπει να ακολουθηθούν οι οδηγίες από τους κηδεμόνες ή τους γιατρούς τους. Μη χρησιμοποιείτε το μηχάνημα σε εξωτερικούς χώρους, συνθήκες υψηλής υγρασίας ή μεγάλης έκθεσης στον ήλιο. Παρακαλούμε να αφαιρείτε το φις από την πρίζα και να κρατάτε σε ασφαλές μέρος το κλειδί ασφαλείας, όταν ο διάδρομος δε χρησιμοποιείται. Αυτό το μηχάνημα προορίζεται για οικιακή χρήση. Δεν είναι κατάλληλο για επαγγελματική άσκηση, και επίσης δεν είναι κατάλληλο για ιατρικό σκοπό. Ο καρδιακός παλμός σε αυτό το μηχάνημα δεν είναι ιατρική συσκευή. Αν υπάρχει οποιαδήποτε ζημιά στο καλώδιο τροφοδοσίας, ρωτήστε την αντιπροσωπεία για την αντικατάστασή του ώστε να αποφύγετε τον κίνδυνο ηλεκτροπληξίας. Παρακαλούμε ελέγξτε όλα τα εξαρτήματα πριν από την χρήση. Βεβαιωθείτε ότι όλες οι βίδες είναι βιδωμένες σωστά. Τοποθετήστε τον διάδρομο σε μία καθαρή, επίπεδη και σταθερή επιφάνεια. Βεβαιωθείτε ότι δεν υπάρχουν αιχμηρά αντικείμενα κοντά στον διάδρομο, ή υγρασία, ή πηγή θερμότητας. Παρακαλούμε σταματήστε την άσκηση και συμβουλευθείτε τον γιατρό σας αν αισθανθείτε ζάλη, πόνο στο στήθος ή άλλα συμπτώματα. Κρατήστε τα χέρια σας μακριά από τα κινούμενα μέρη. Μην βάζετε τα χέρια ή τα πόδια σας κάτω από το ταπέτο.

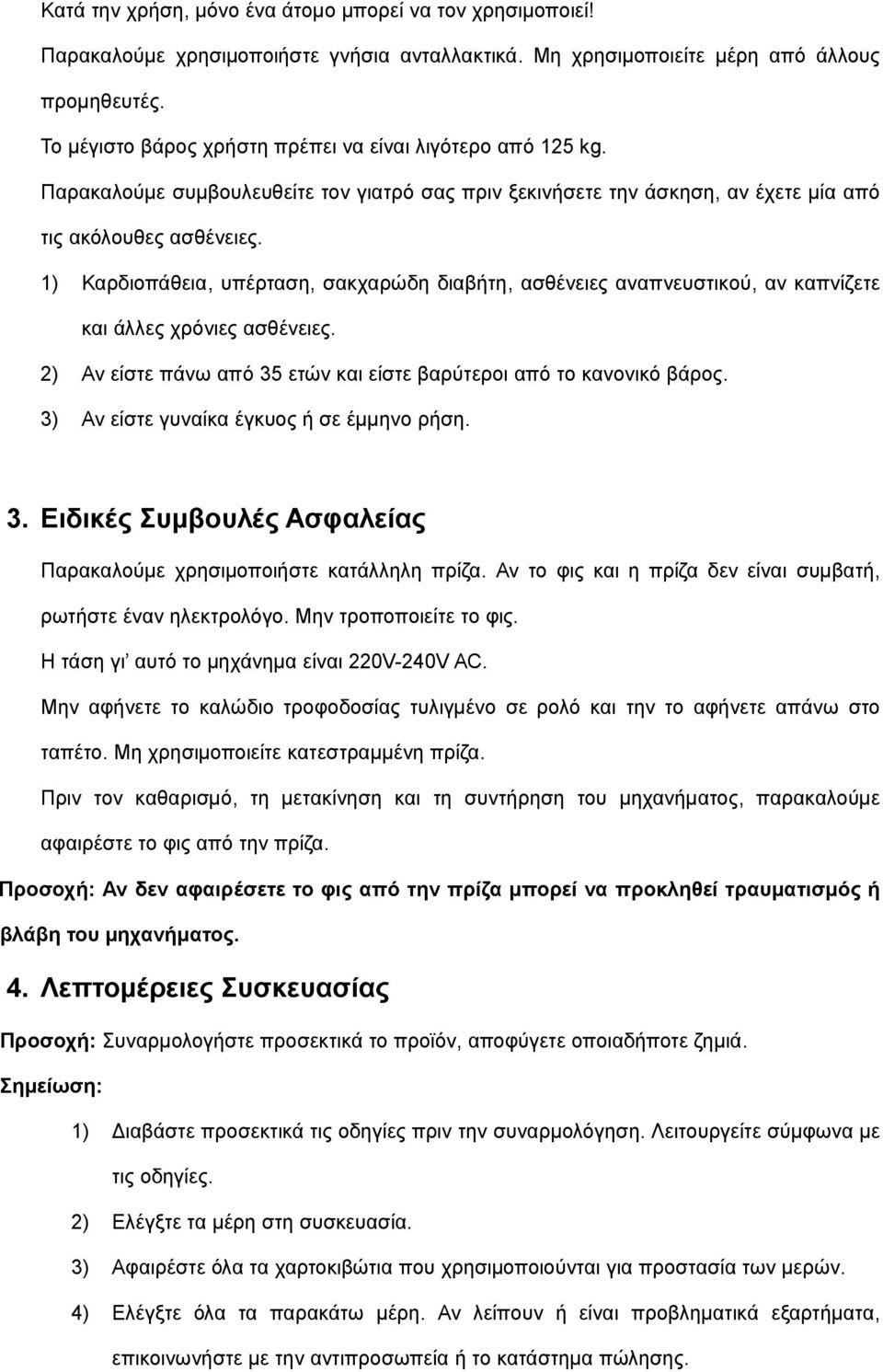

6 Κατά την χρήση, μόνο ένα άτομο μπορεί να τον χρησιμοποιεί! Παρακαλούμε χρησιμοποιήστε γνήσια ανταλλακτικά. Μη χρησιμοποιείτε μέρη από άλλους προμηθευτές. Το μέγιστο βάρος χρήστη πρέπει να είναι λιγότερο από 125 kg. Παρακαλούμε συμβουλευθείτε τον γιατρό σας πριν ξεκινήσετε την άσκηση, αν έχετε μία από τις ακόλουθες ασθένειες. 1) Καρδιοπάθεια, υπέρταση, σακχαρώδη διαβήτη, ασθένειες αναπνευστικού, αν καπνίζετε και άλλες χρόνιες ασθένειες. 2) Αν είστε πάνω από 35 ετών και είστε βαρύτεροι από το κανονικό βάρος. 3) Αν είστε γυναίκα έγκυος ή σε έμμηνο ρήση. 3. Ειδικές Συμβουλές Ασφαλείας Παρακαλούμε χρησιμοποιήστε κατάλληλη πρίζα. Αν το φις και η πρίζα δεν είναι συμβατή, ρωτήστε έναν ηλεκτρολόγο. Μην τροποποιείτε το φις. Η τάση γι αυτό το μηχάνημα είναι 220V-240V AC. Μην αφήνετε το καλώδιο τροφοδοσίας τυλιγμένο σε ρολό και την το αφήνετε απάνω στο ταπέτο. Μη χρησιμοποιείτε κατεστραμμένη πρίζα. Πριν τον καθαρισμό, τη μετακίνηση και τη συντήρηση του μηχανήματος, παρακαλούμε αφαιρέστε το φις από την πρίζα. Προσοχή: Αν δεν αφαιρέσετε το φις από την πρίζα μπορεί να προκληθεί τραυματισμός ή βλάβη του μηχανήματος. 4. Λεπτομέρειες Συσκευασίας Προσοχή: Συναρμολογήστε προσεκτικά το προϊόν, αποφύγετε οποιαδήποτε ζημιά. Σημείωση: 1) Διαβάστε προσεκτικά τις οδηγίες πριν την συναρμολόγηση. Λειτουργείτε σύμφωνα με τις οδηγίες. 2) Ελέγξτε τα μέρη στη συσκευασία. 3) Αφαιρέστε όλα τα χαρτοκιβώτια που χρησιμοποιούνται για προστασία των μερών. 4) Ελέγξτε όλα τα παρακάτω μέρη. Αν λείπουν ή είναι προβληματικά εξαρτήματα, επικοινωνήστε με την αντιπροσωπεία ή το κατάστημα πώλησης.

7 Πλαίσιο Κονσόλα Διακοσμητικά Συσκευασία εργαλείων καλύμματα βάσης Διακοσμητικά καλύμματα κονσόλας Συσκευασία εργαλείων Πολύ-εργαλείο 1 τεμ. Κλειδί 1 τεμ. Παξιμάδια 4 τεμ. Βίδα allen κεφαλής M8*20 6 τεμ. Βίδα allen κεφαλής M8*60*15 2 τεμ. Βίδα σταυρωτής κεφαλής M4.2*15 4 τεμ. Ροδέλα 8 τεμ. Λιπαντικό Κλειδί ασφαλείας Καλώδιο υποδοχής MP3 1 τεμ. Βίδα allen κεφαλής M4*20 4τεμ.

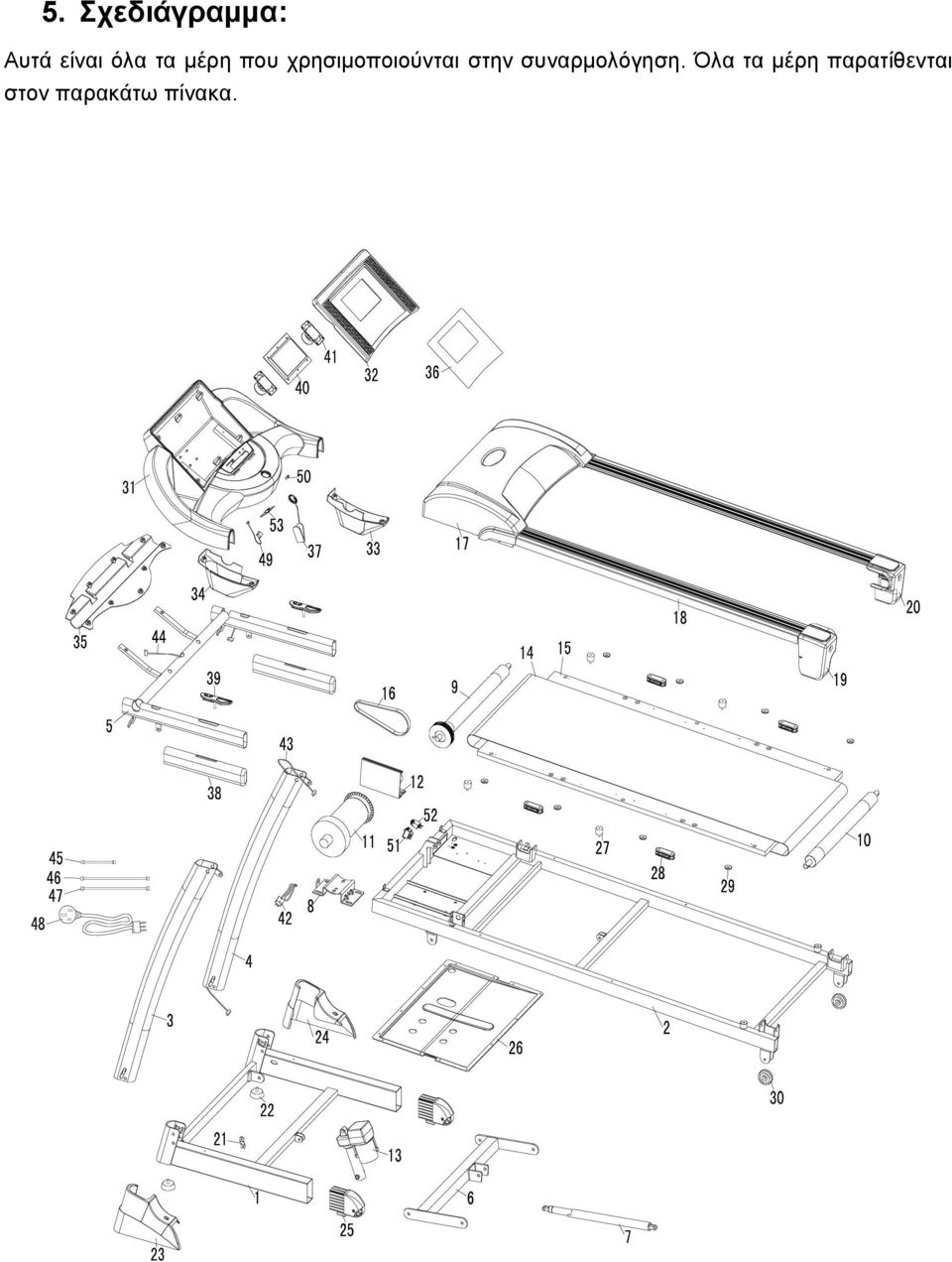

8 5. Σχεδιάγραμμα: Αυτά είναι όλα τα μέρη που χρησιμοποιούνται στην συναρμολόγηση. Όλα τα μέρη παρατίθενται στον παρακάτω πίνακα.

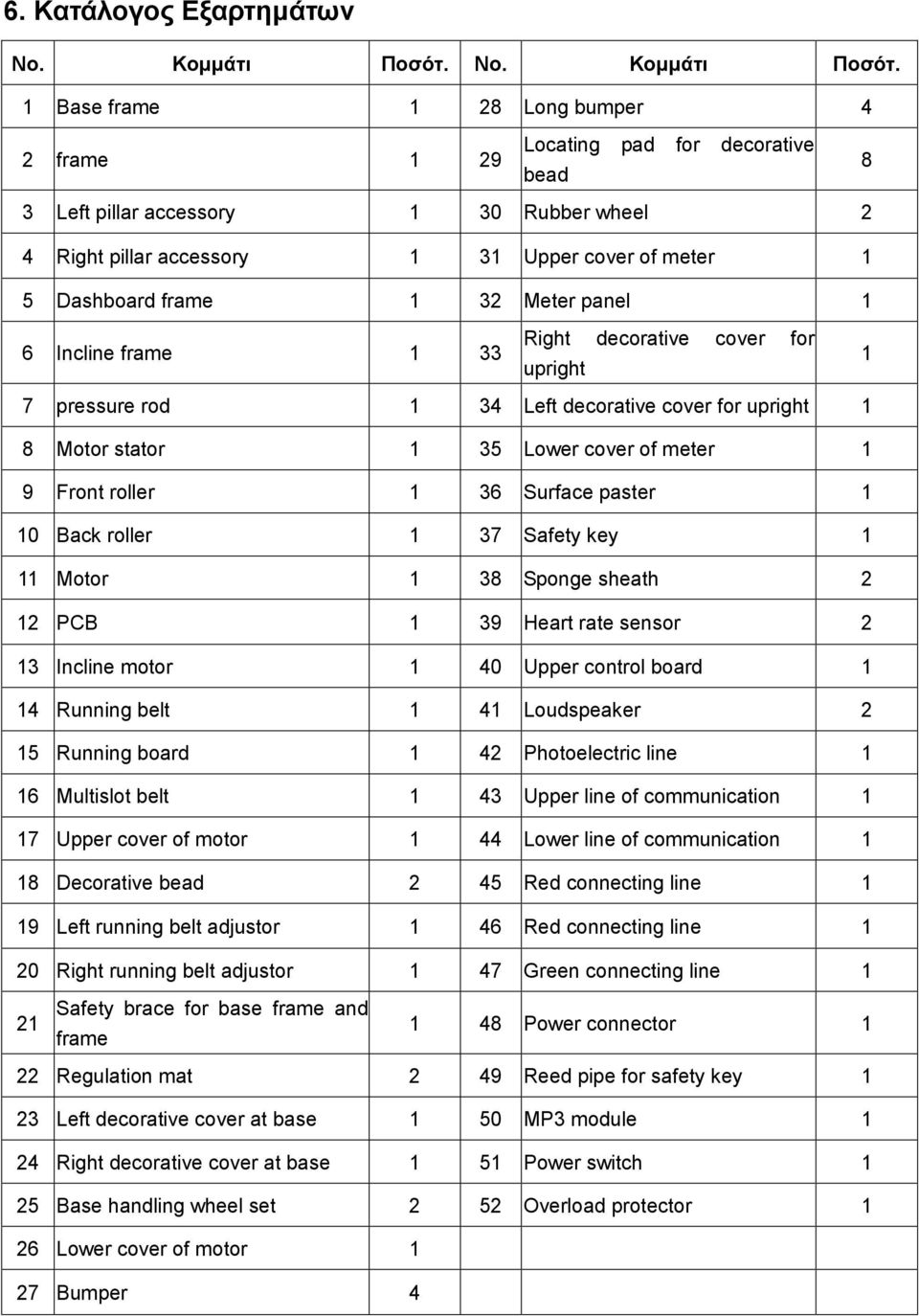

9 6. Κατάλογος Εξαρτημάτων No. Κομμάτι Ποσότ. No. Κομμάτι Ποσότ. 1 Base frame 1 28 Long bumper 4 2 frame 1 29 Locating pad for decorative bead 8 3 Left pillar accessory 1 30 Rubber wheel 2 4 Right pillar accessory 1 31 Upper cover of meter 1 5 Dashboard frame 1 32 Meter panel 1 6 Incline frame 1 33 Right decorative cover for upright 1 7 pressure rod 1 34 Left decorative cover for upright 1 8 Motor stator 1 35 Lower cover of meter 1 9 Front roller 1 36 Surface paster 1 10 Back roller 1 37 Safety key 1 11 Motor 1 38 Sponge sheath 2 12 PCB 1 39 Heart rate sensor 2 13 Incline motor 1 40 Upper control board 1 14 Running belt 1 41 Loudspeaker 2 15 Running board 1 42 Photoelectric line 1 16 Multislot belt 1 43 Upper line of communication 1 17 Upper cover of motor 1 44 Lower line of communication 1 18 Decorative bead 2 45 Red connecting line 1 19 Left running belt adjustor 1 46 Red connecting line 1 20 Right running belt adjustor 1 47 Green connecting line 1 21 Safety brace for base frame and frame 1 48 Power connector 1 22 Regulation mat 2 49 Reed pipe for safety key 1 23 Left decorative cover at base 1 50 MP3 module 1 24 Right decorative cover at base 1 51 Power switch 1 25 Base handling wheel set 2 52 Overload protector 1 26 Lower cover of motor 1 27 Bumper 4

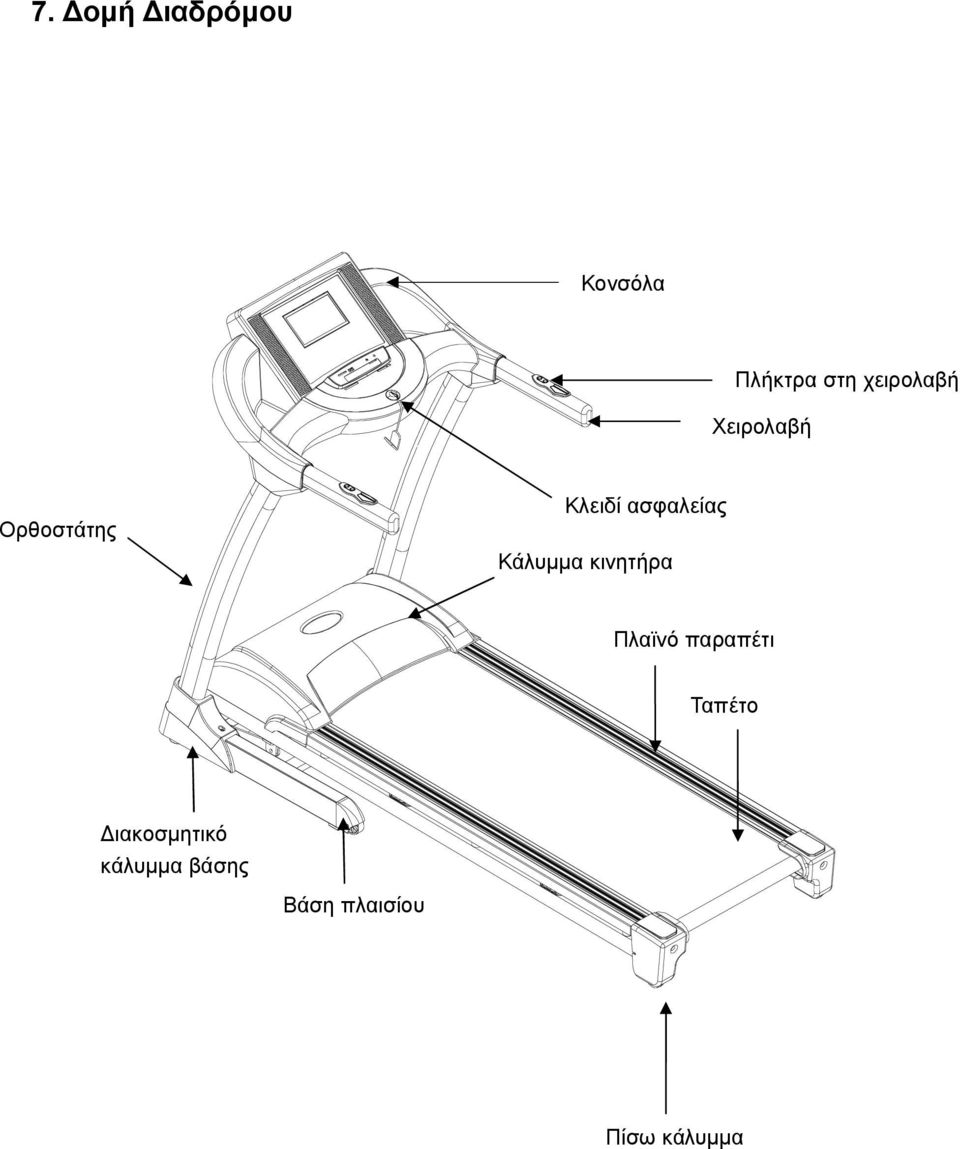

10 7. Δομή Διαδρόμου Κονσόλα Πλήκτρα στη χειρολαβή Χειρολαβή Ορθοστάτης Κλειδί ασφαλείας Κάλυμμα κινητήρα Πλαϊνό παραπέτι Ταπέτο Διακοσμητικό κάλυμμα βάσης Βάση πλαισίου Πίσω κάλυμμα

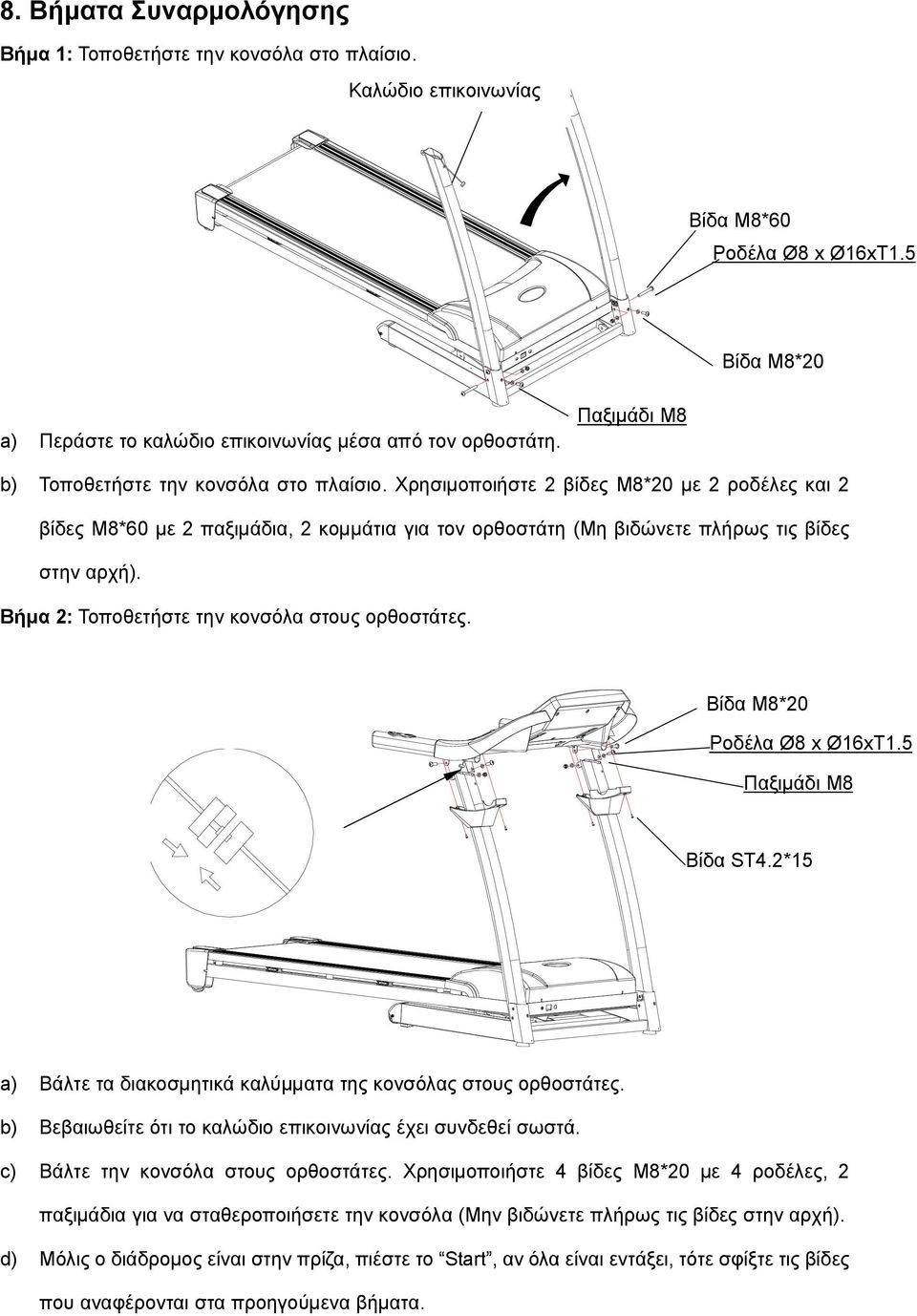

11 8. Βήματα Συναρμολόγησης Βήμα 1: Τοποθετήστε την κονσόλα στο πλαίσιο. Καλώδιο επικοινωνίας Βίδα M8*60 Ροδέλα Ø8 x Ø16xT1.5 Βίδα M8*20 a) Περάστε το καλώδιο επικοινωνίας μέσα από τον ορθοστάτη. Παξιμάδι M8 b) Τοποθετήστε την κονσόλα στο πλαίσιο. Χρησιμοποιήστε 2 βίδες M8*20 με 2 ροδέλες και 2 βίδες M8*60 με 2 παξιμάδια, 2 κομμάτια για τον ορθοστάτη (Μη βιδώνετε πλήρως τις βίδες στην αρχή). Βήμα 2: Τοποθετήστε την κονσόλα στους ορθοστάτες. Βίδα M8*20 Ροδέλα Ø8 x Ø16xT1.5 Παξιμάδι M8 Βίδα ST4.2*15 a) Βάλτε τα διακοσμητικά καλύμματα της κονσόλας στους ορθοστάτες. b) Βεβαιωθείτε ότι το καλώδιο επικοινωνίας έχει συνδεθεί σωστά. c) Βάλτε την κονσόλα στους ορθοστάτες. Χρησιμοποιήστε 4 βίδες M8*20 με 4 ροδέλες, 2 παξιμάδια για να σταθεροποιήσετε την κονσόλα (Μην βιδώνετε πλήρως τις βίδες στην αρχή). d) Μόλις ο διάδρομος είναι στην πρίζα, πιέστε το Start, αν όλα είναι εντάξει, τότε σφίξτε τις βίδες που αναφέρονται στα προηγούμενα βήματα.

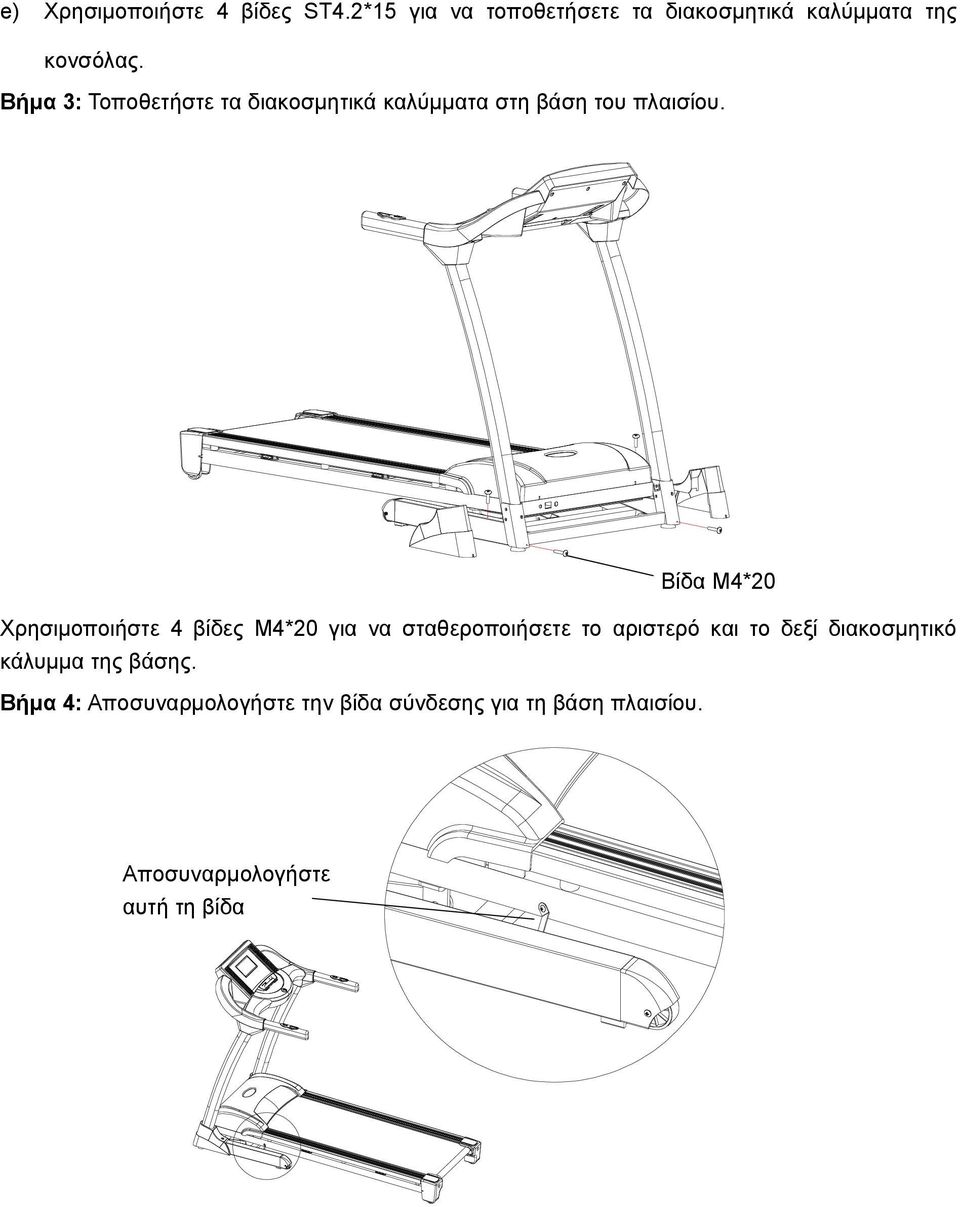

12 e) Χρησιμοποιήστε 4 βίδες ST4.2*15 για να τοποθετήσετε τα διακοσμητικά καλύμματα της κονσόλας. Βήμα 3: Τοποθετήστε τα διακοσμητικά καλύμματα στη βάση του πλαισίου. Βίδα M4*20 Χρησιμοποιήστε 4 βίδες M4*20 για να σταθεροποιήσετε το αριστερό και το δεξί διακοσμητικό κάλυμμα της βάσης. Βήμα 4: Αποσυναρμολογήστε την βίδα σύνδεσης για τη βάση πλαισίου. Αποσυναρμολογήστε αυτή τη βίδα

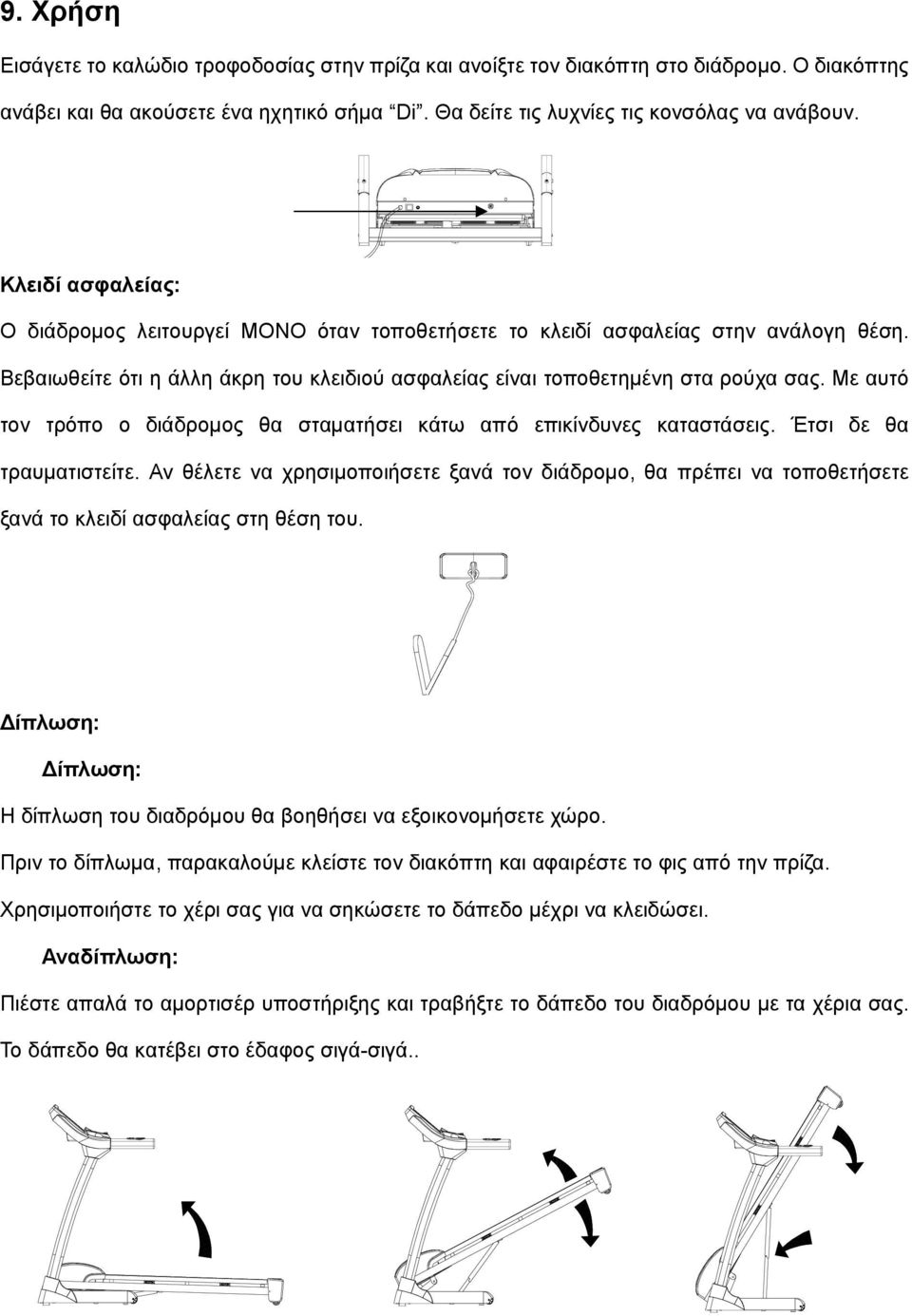

13 9. Χρήση Εισάγετε το καλώδιο τροφοδοσίας στην πρίζα και ανοίξτε τον διακόπτη στο διάδρομο. Ο διακόπτης ανάβει και θα ακούσετε ένα ηχητικό σήμα Di. Θα δείτε τις λυχνίες τις κονσόλας να ανάβουν. Κλειδί ασφαλείας: Ο διάδρομος λειτουργεί ΜΟΝΟ όταν τοποθετήσετε το κλειδί ασφαλείας στην ανάλογη θέση. Βεβαιωθείτε ότι η άλλη άκρη του κλειδιού ασφαλείας είναι τοποθετημένη στα ρούχα σας. Με αυτό τον τρόπο ο διάδρομος θα σταματήσει κάτω από επικίνδυνες καταστάσεις. Έτσι δε θα τραυματιστείτε. Αν θέλετε να χρησιμοποιήσετε ξανά τον διάδρομο, θα πρέπει να τοποθετήσετε ξανά το κλειδί ασφαλείας στη θέση του. Δίπλωση: Δίπλωση: Η δίπλωση του διαδρόμου θα βοηθήσει να εξοικονομήσετε χώρο. Πριν το δίπλωμα, παρακαλούμε κλείστε τον διακόπτη και αφαιρέστε το φις από την πρίζα. Χρησιμοποιήστε το χέρι σας για να σηκώσετε το δάπεδο μέχρι να κλειδώσει. Αναδίπλωση: Πιέστε απαλά το αμορτισέρ υποστήριξης και τραβήξτε το δάπεδο του διαδρόμου με τα χέρια σας. Το δάπεδο θα κατέβει στο έδαφος σιγά-σιγά..

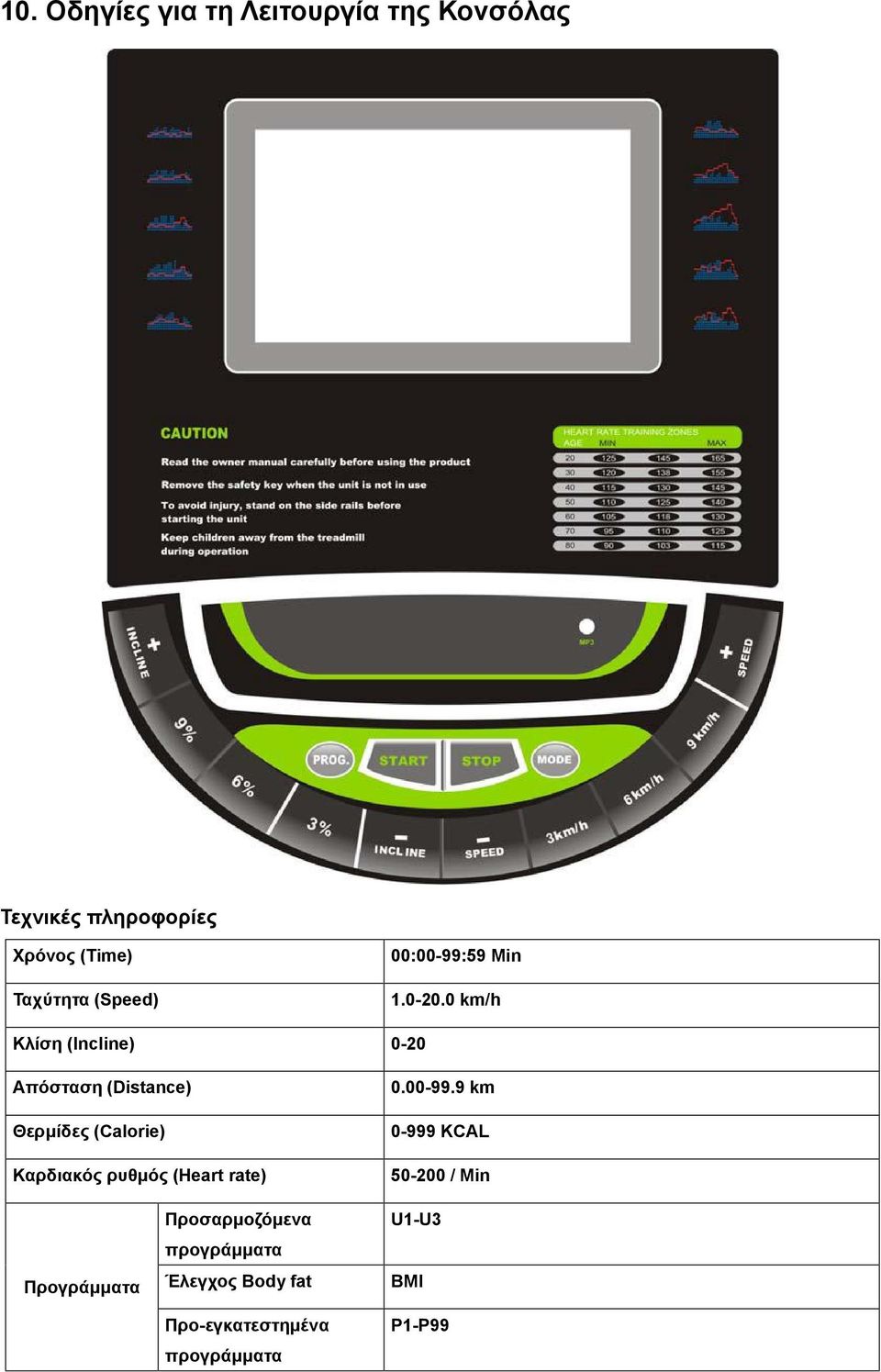

14 10. Οδηγίες για τη Λειτουργία της Κονσόλας Τεχνικές πληροφορίες Χρόνος (Time) Ταχύτητα (Speed) 00:00-99:59 Min km/h Κλίση (Incline) 0-20 Απόσταση (Distance) Θερμίδες (Calorie) Καρδιακός ρυθμός (Heart rate) km KCAL / Min Προγράμματα Προσαρμοζόμενα προγράμματα Έλεγχος Body fat Προ-εγκατεστημένα προγράμματα U1-U3 BMI P1-P99

15 10.1. Πλήκτρα και Λειτουργίες Πλήκτρο START: Πιέστε το πλήκτρο "Start", θα υπάρχει τριών δευτερολέπτων αντίστροφη μέτρηση στην οθόνη! Στη συνέχεια ο διάδρομος θα ξεκινήσει με ταχύτητα 1.0km/h. Πλήκτρο STOP: Κατά την άσκηση, πιέστε το πλήκτρο stop, ο διάδρομος θα επιβραδύνει και θα σταματήσει. Reset: Πιέστε το πλήκτρο "Stop" δύο φορές συνεχόμενα. Ο διάδρομος θα μηδενίσει και θα ξεκινήσει ξανά μόλις πιέσετε το πλήκτρο "Start ". Πλήκτρο PROG. Σε κατάσταση αναμονής, πιέστε το "PROG.", για να επιλέξετε κάποιο πρόγραμμα (P1-P99 και FAT). Τα P1-P99 είναι ενσωματωμένα προγράμματα, το FAT είναι πρόγραμμα ελέγχου σωματικού λίπους (body fat test). Όταν επιλέξετε, πιέστε το start για να ξεκινήσετε! Πλήκτρο MODE Σε κατάσταση αναμονής, πιέστε το "MODE.". Μπορείτε να επιλέξετε 30:00, 1.0 ή :00 είναι αντίστροφη μέτρηση χρόνου, 1.0 είναι αντίστροφη μέτρηση απόστασης, 50 είναι αντίστροφη μέτρηση θερμίδων. Όταν επιλέξετε, πιέστε το start για να ξεκινήσετε! Πλήκτρο SPEED + - Σε κατάσταση αναμονής, χρησιμοποιείται για τον καθορισμό κάποιων δεδομένων. Σύμφωνα με την κατάσταση λειτουργίας, χρησιμοποιείται για την ρύθμιση της ταχύτητας. Αλλάζει την ταχύτητα κατά 0.1 km/h σε κάθε πάτημα. Όταν το πατήσετε για πάνω από 0.5 δευτερόλεπτα, θα προσαρμόσει αυτόματα σταδιακή αύξηση ή μείωση της ταχύτητας. Πλήκτρο INCLINE Σε κατάσταση αναμονής, χρησιμοποιείται για τον καθορισμό κάποιων δεδομένων. Σύμφωνα με την κατάσταση λειτουργίας, χρησιμοποιείται για την ρύθμιση της κλίσης. Αλλάζει την κλίση κατά 1%h σε κάθε πάτημα. Όταν το πατήσετε για πάνω από 0.5 δευτερόλεπτα, θα προσαρμόσει αυτόματα σταδιακή αύξηση ή μείωση της κλίσης.

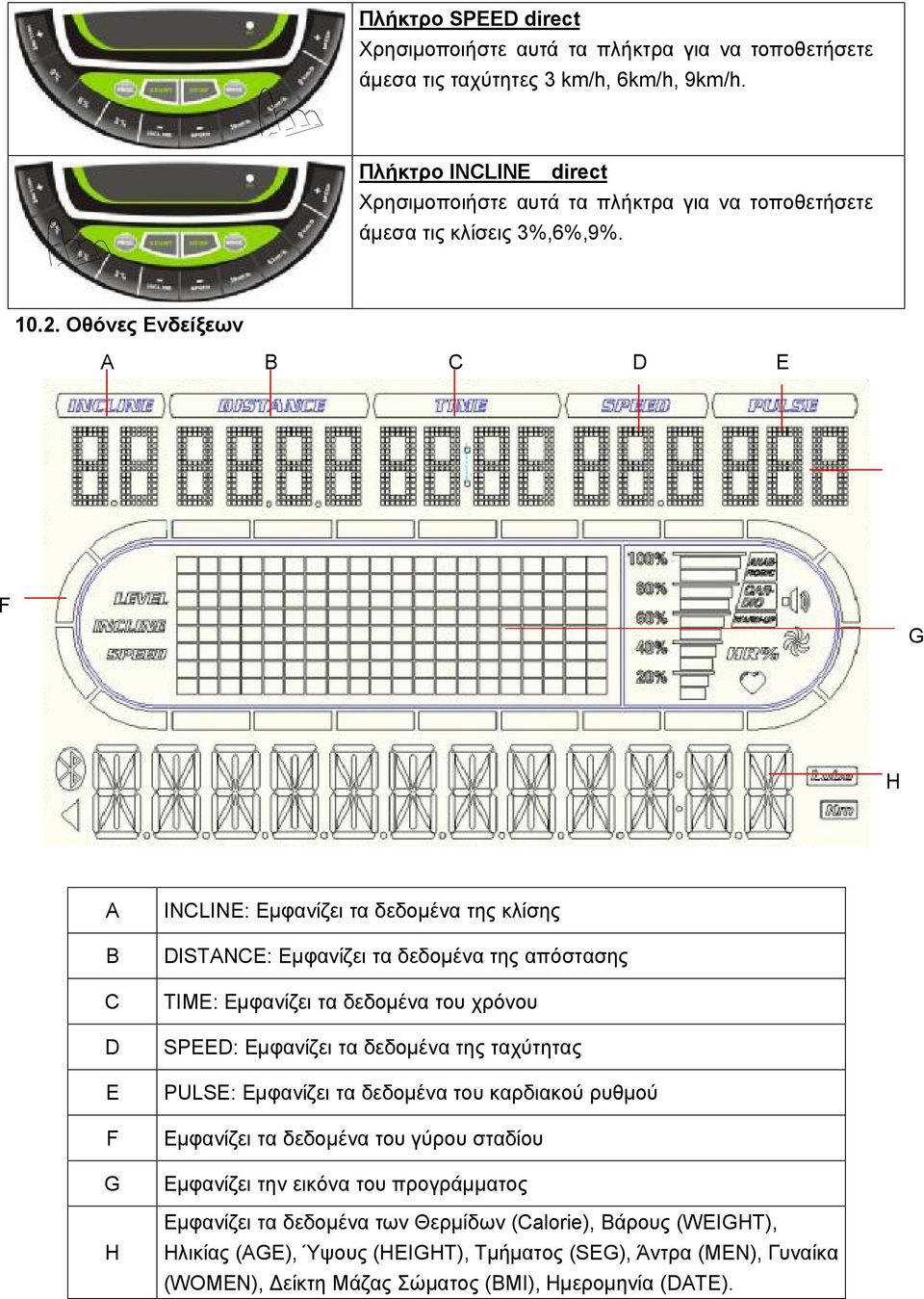

16 Πλήκτρο SPEED direct Χρησιμοποιήστε αυτά τα πλήκτρα για να τοποθετήσετε άμεσα τις ταχύτητες 3 km/h, 6km/h, 9km/h. Πλήκτρο INCLINE direct Χρησιμοποιήστε αυτά τα πλήκτρα για να τοποθετήσετε άμεσα τις κλίσεις 3%,6%,9% Οθόνες Ενδείξεων A B C D E F G H A B C D E F G H INCLINE: Εμφανίζει τα δεδομένα της κλίσης DISTANCE: Εμφανίζει τα δεδομένα της απόστασης TIME: Εμφανίζει τα δεδομένα του χρόνου SPEED: Εμφανίζει τα δεδομένα της ταχύτητας PULSE: Εμφανίζει τα δεδομένα του καρδιακού ρυθμού Εμφανίζει τα δεδομένα του γύρου σταδίου Εμφανίζει την εικόνα του προγράμματος Εμφανίζει τα δεδομένα των Θερμίδων (Calorie), Βάρους (WEIGHT), Ηλικίας (AGE), Ύψους (HEIGHT), Τμήματος (SEG), Άντρα (MEN), Γυναίκα (WOMEN), Δείκτη Μάζας Σώματος (BMI), Ημερομηνία (DATE).

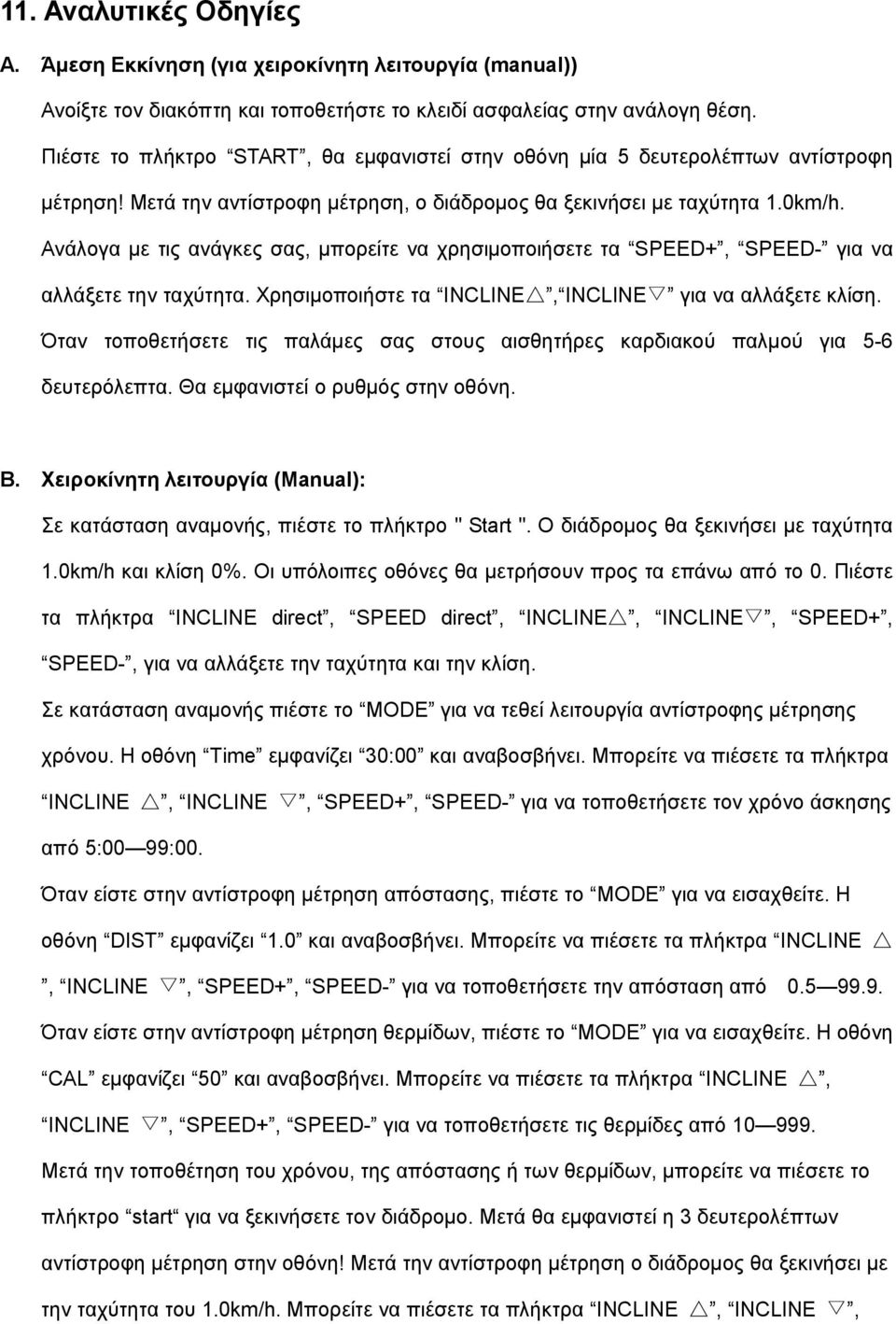

17 11. Αναλυτικές Οδηγίες A. Άμεση Εκκίνηση (για χειροκίνητη λειτουργία (manual)) Ανοίξτε τον διακόπτη και τοποθετήστε το κλειδί ασφαλείας στην ανάλογη θέση. Πιέστε το πλήκτρο START, θα εμφανιστεί στην οθόνη μία 5 δευτερολέπτων αντίστροφη μέτρηση! Μετά την αντίστροφη μέτρηση, ο διάδρομος θα ξεκινήσει με ταχύτητα 1.0km/h. Ανάλογα με τις ανάγκες σας, μπορείτε να χρησιμοποιήσετε τα SPEED+, SPEED- για να αλλάξετε την ταχύτητα. Χρησιμοποιήστε τα INCLINE, INCLINE για να αλλάξετε κλίση. Όταν τοποθετήσετε τις παλάμες σας στους αισθητήρες καρδιακού παλμού για 5-6 δευτερόλεπτα. Θα εμφανιστεί ο ρυθμός στην οθόνη. B. Χειροκίνητη λειτουργία (Manual): Σε κατάσταση αναμονής, πιέστε το πλήκτρο " Start ". Ο διάδρομος θα ξεκινήσει με ταχύτητα 1.0km/h και κλίση 0%. Οι υπόλοιπες οθόνες θα μετρήσουν προς τα επάνω από το 0. Πιέστε τα πλήκτρα INCLINE direct, SPEED direct, INCLINE, INCLINE, SPEED+, SPEED-, για να αλλάξετε την ταχύτητα και την κλίση. Σε κατάσταση αναμονής πιέστε το MODE για να τεθεί λειτουργία αντίστροφης μέτρησης χρόνου. Η οθόνη Time εμφανίζει 30:00 και αναβοσβήνει. Μπορείτε να πιέσετε τα πλήκτρα INCLINE, INCLINE, SPEED+, SPEED- για να τοποθετήσετε τον χρόνο άσκησης από 5:00 99:00. Όταν είστε στην αντίστροφη μέτρηση απόστασης, πιέστε το MODE για να εισαχθείτε. Η οθόνη DIST εμφανίζει 1.0 και αναβοσβήνει. Μπορείτε να πιέσετε τα πλήκτρα INCLINE, INCLINE, SPEED+, SPEED- για να τοποθετήσετε την απόσταση από Όταν είστε στην αντίστροφη μέτρηση θερμίδων, πιέστε το MODE για να εισαχθείτε. Η οθόνη CAL εμφανίζει 50 και αναβοσβήνει. Μπορείτε να πιέσετε τα πλήκτρα INCLINE, INCLINE, SPEED+, SPEED- για να τοποθετήσετε τις θερμίδες από Μετά την τοποθέτηση του χρόνου, της απόστασης ή των θερμίδων, μπορείτε να πιέσετε το πλήκτρο start για να ξεκινήσετε τον διάδρομο. Μετά θα εμφανιστεί η 3 δευτερολέπτων αντίστροφη μέτρηση στην οθόνη! Μετά την αντίστροφη μέτρηση ο διάδρομος θα ξεκινήσει με την ταχύτητα του 1.0km/h. Μπορείτε να πιέσετε τα πλήκτρα INCLINE, INCLINE,

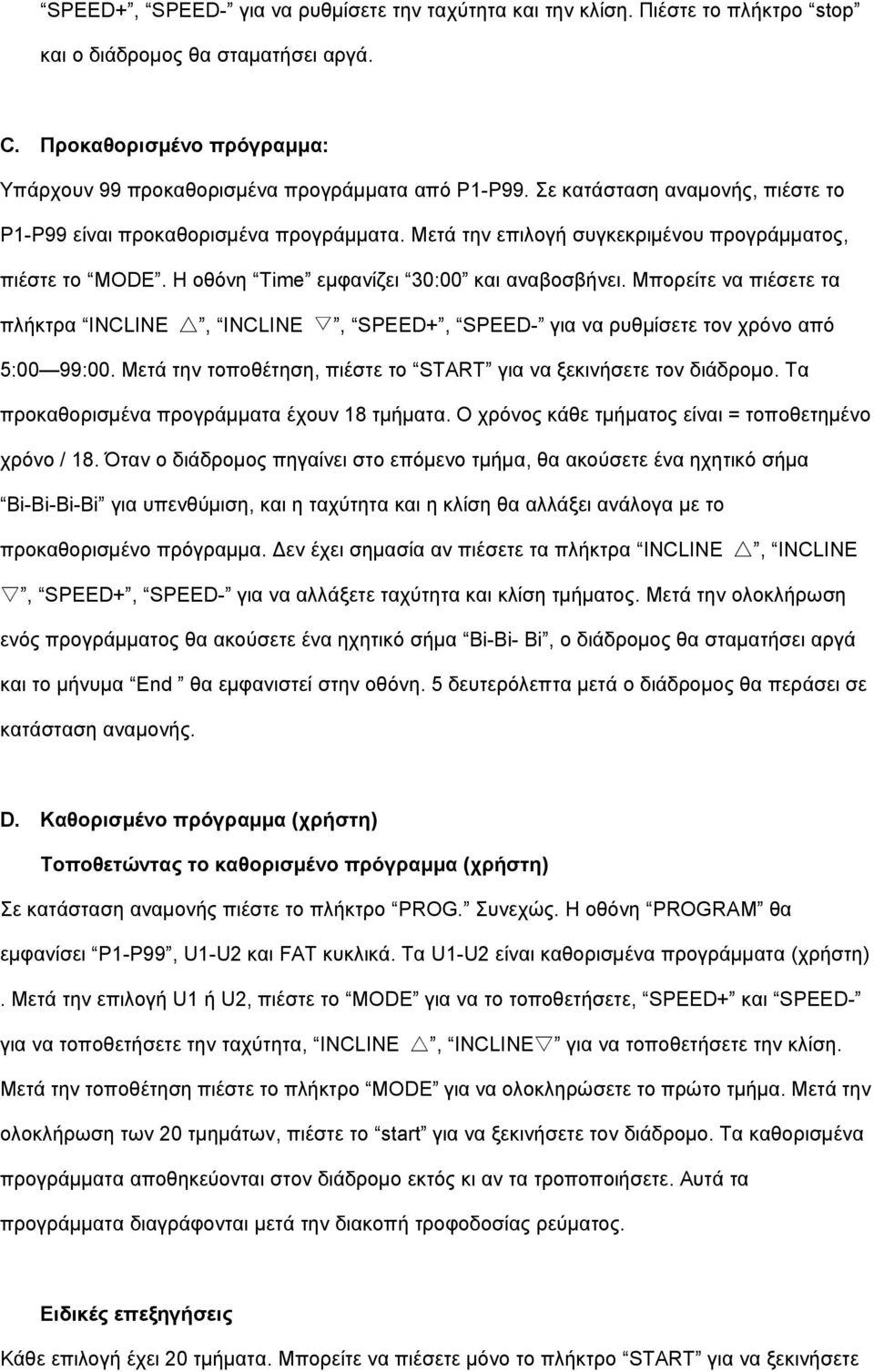

18 SPEED+, SPEED- για να ρυθμίσετε την ταχύτητα και την κλίση. Πιέστε το πλήκτρο stop και ο διάδρομος θα σταματήσει αργά. C. Προκαθορισμένο πρόγραμμα: Υπάρχουν 99 προκαθορισμένα προγράμματα από P1-P99. Σε κατάσταση αναμονής, πιέστε το P1-P99 είναι προκαθορισμένα προγράμματα. Μετά την επιλογή συγκεκριμένου προγράμματος, πιέστε το MODE. Η οθόνη Time εμφανίζει 30:00 και αναβοσβήνει. Μπορείτε να πιέσετε τα πλήκτρα INCLINE, INCLINE, SPEED+, SPEED- για να ρυθμίσετε τον χρόνο από 5:00 99:00. Μετά την τοποθέτηση, πιέστε το START για να ξεκινήσετε τον διάδρομο. Τα προκαθορισμένα προγράμματα έχουν 18 τμήματα. Ο χρόνος κάθε τμήματος είναι = τοποθετημένο χρόνο / 18. Όταν ο διάδρομος πηγαίνει στο επόμενο τμήμα, θα ακούσετε ένα ηχητικό σήμα Bi-Bi-Bi-Bi για υπενθύμιση, και η ταχύτητα και η κλίση θα αλλάξει ανάλογα με το προκαθορισμένο πρόγραμμα. Δεν έχει σημασία αν πιέσετε τα πλήκτρα INCLINE, INCLINE, SPEED+, SPEED- για να αλλάξετε ταχύτητα και κλίση τμήματος. Μετά την ολοκλήρωση ενός προγράμματος θα ακούσετε ένα ηχητικό σήμα Bi-Bi- Bi, ο διάδρομος θα σταματήσει αργά και το μήνυμα End θα εμφανιστεί στην οθόνη. 5 δευτερόλεπτα μετά ο διάδρομος θα περάσει σε κατάσταση αναμονής. D. Καθορισμένο πρόγραμμα (χρήστη) Τοποθετώντας το καθορισμένο πρόγραμμα (χρήστη) Σε κατάσταση αναμονής πιέστε το πλήκτρο PROG. Συνεχώς. Η οθόνη PROGRAM θα εμφανίσει P1-P99, U1-U2 και FAT κυκλικά. Τα U1-U2 είναι καθορισμένα προγράμματα (χρήστη). Μετά την επιλογή U1 ή U2, πιέστε το MODE για να το τοποθετήσετε, SPEED+ και SPEED- για να τοποθετήσετε την ταχύτητα, INCLINE, INCLINE για να τοποθετήσετε την κλίση. Μετά την τοποθέτηση πιέστε το πλήκτρο MODE για να ολοκληρώσετε το πρώτο τμήμα. Μετά την ολοκλήρωση των 20 τμημάτων, πιέστε το start για να ξεκινήσετε τον διάδρομο. Τα καθορισμένα προγράμματα αποθηκεύονται στον διάδρομο εκτός κι αν τα τροποποιήσετε. Αυτά τα προγράμματα διαγράφονται μετά την διακοπή τροφοδοσίας ρεύματος. Ειδικές επεξηγήσεις Κάθε επιλογή έχει 20 τμήματα. Μπορείτε να πιέσετε μόνο το πλήκτρο START για να ξεκινήσετε

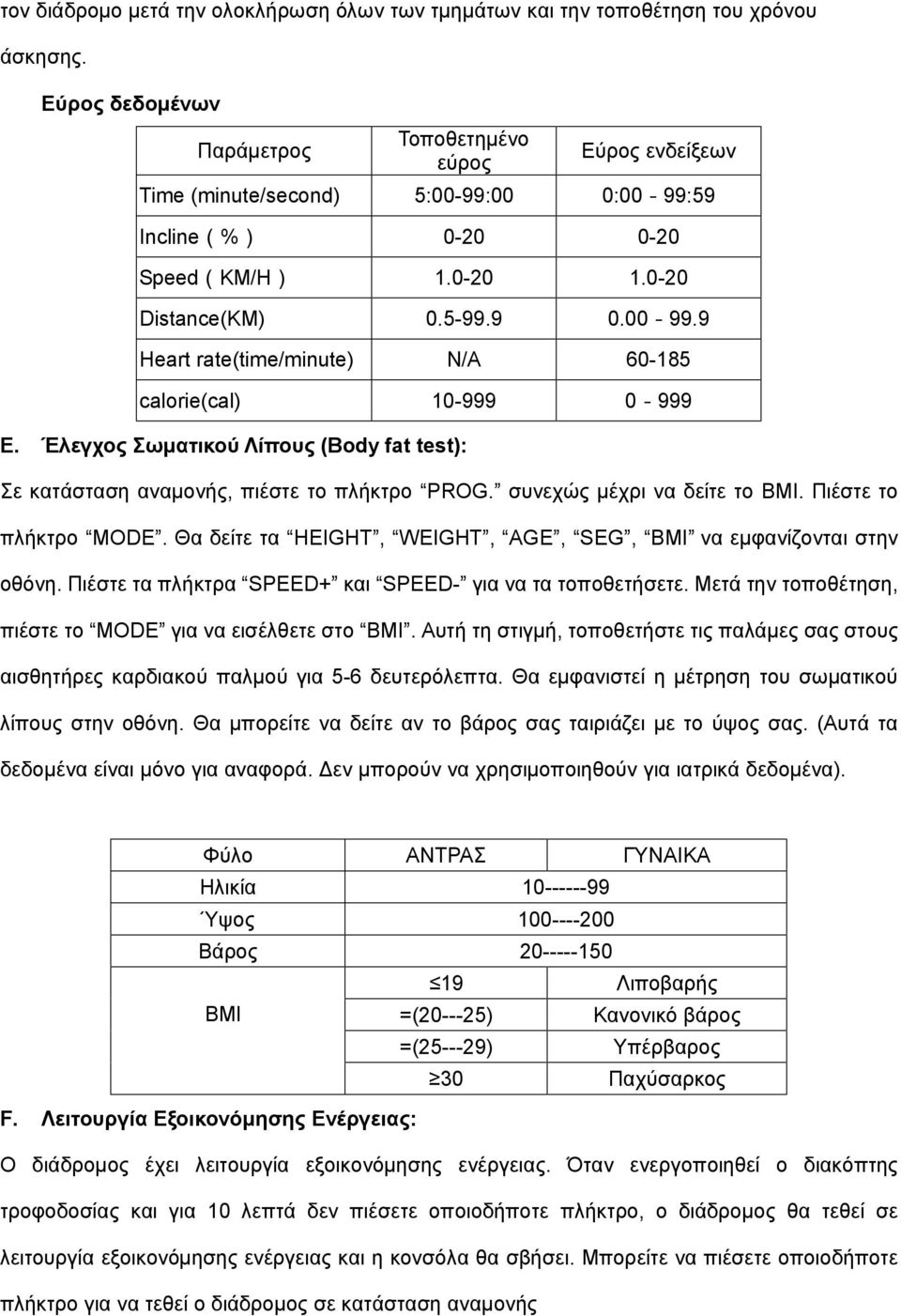

19 τον διάδρομο μετά την ολοκλήρωση όλων των τμημάτων και την τοποθέτηση του χρόνου άσκησης. Εύρος δεδομένων Παράμετρος Τοποθετημένο εύρος Εύρος ενδείξεων Time (minute/second) 5:00-99:00 0:00-99:59 Incline(%) Speed(KM/H) Distance(KM) Heart rate(time/minute) N/A calorie(cal) E. Έλεγχος Σωματικού Λίπους (Body fat test): Σε κατάσταση αναμονής, πιέστε το πλήκτρο PROG. συνεχώς μέχρι να δείτε το BMI. Πιέστε το πλήκτρο MODE. Θα δείτε τα HEIGHT, WEIGHT, AGE, SEG, BMI να εμφανίζονται στην οθόνη. Πιέστε τα πλήκτρα SPEED+ και SPEED- για να τα τοποθετήσετε. Μετά την τοποθέτηση, πιέστε το MODE για να εισέλθετε στο BMI. Αυτή τη στιγμή, τοποθετήστε τις παλάμες σας στους αισθητήρες καρδιακού παλμού για 5-6 δευτερόλεπτα. Θα εμφανιστεί η μέτρηση του σωματικού λίπους στην οθόνη. Θα μπορείτε να δείτε αν το βάρος σας ταιριάζει με το ύψος σας. (Αυτά τα δεδομένα είναι μόνο για αναφορά. Δεν μπορούν να χρησιμοποιηθούν για ιατρικά δεδομένα). Φύλο ΑΝΤΡΑΣ ΓΥΝΑΙΚΑ Ηλικία Ύψος Βάρος Λιποβαρής BMI =( ) Κανονικό βάρος =( ) Υπέρβαρος 30 Παχύσαρκος F. Λειτουργία Εξοικονόμησης Ενέργειας: Ο διάδρομος έχει λειτουργία εξοικονόμησης ενέργειας. Όταν ενεργοποιηθεί ο διακόπτης τροφοδοσίας και για 10 λεπτά δεν πιέσετε οποιοδήποτε πλήκτρο, ο διάδρομος θα τεθεί σε λειτουργία εξοικονόμησης ενέργειας και η κονσόλα θα σβήσει. Μπορείτε να πιέσετε οποιοδήποτε πλήκτρο για να τεθεί ο διάδρομος σε κατάσταση αναμονής

20 12. Συντήρηση 12.1 Τρόποι ρύθμισης του ταπέτου και του ιμάντα κίνησης (V-belt). Όταν το ταπέτο κολλάει, ακολουθήστε τα επόμενα βήματα για να βεβαιωθείτε ότι το ταπέτο ή ο ιμάντας κίνησης θα πρέπει να προσαρμοστεί. a) Αποσυνδέστε κάθε παροχή ηλεκτρικού ρεύματος, ξεβιδώστε και αφαιρέστε το προστατευτικό καπάκι του κινητήρα. b) Ρυθμίστε την ταχύτητα περίπου στα 3km/h, πιέστε τον τάπητα και προσπαθήστε να τον κάνετε να σταματήσει. Αν ο τάπητας σταματήσει μαζί με τον μπροστινό κύλινδρο, αλλά ο κινητήρας εξακολουθεί να λειτουργεί υπό αυτές τις συνθήκες, αυτό σημαίνει ότι ο ιμάντας κίνησης πρέπει να ρυθμιστεί. Συνδέστε και πάλι την παροχή και ρυθμίστε την ταχύτητα περίπου στα 3km/h, ανεβείτε στο ταπέτο πιέζοντάς το προσπαθώντας να το σταματήσετε. Αν το ταπέτο σταματά, μαζί με τον μπροστινό κύλινδρο, αλλά ο κινητήρας εξακολουθεί να λειτουργεί, αυτό σημαίνει ότι ο ιμάντας κίνησης πρέπει να ρυθμιστεί. c) Ρυθμίστε την ταχύτητα περίπου στα 3km/h, ανεβείτε στο ταπέτο πιέζοντάς το προσπαθώντας να το σταματήσετε. Αν το ταπέτο σταματά, αλλά ο μπροστινός κύλινδρος εξακολουθεί να γυρίζει, αυτό σημαίνει ότι το ταπέτο θέλει προσαρμογή Βήματα προσαρμογής ιμάντα κίνησης (V-belt) a) Αποσυνδέστε κάθε παροχή ηλεκτρικού ρεύματος, ξεβιδώστε και αφαιρέστε το προστατευτικό καπάκι του κινητήρα. b) Χαλαρώστε τις τέσσερις βίδες του κινητήρα, ρυθμίστε την ένταση του ιμάντα κίνησης σε δεξιόστροφη κατεύθυνση και στη συνέχεια σφίξτε τις τέσσερις βίδες του κινητήρα Ρύθμιση του ταπέτου a) Γυρίστε την ταχύτητα στα 6km/h. Για τρέξιμο. b) Περιστρέψτε και τις δύο βίδες που βρίσκονται στους ρεγουλατόρους ταπέτου στο τέλος του διαδρόμου στην δεξιά και την αριστερή πλευρά, μισή περιστροφή προς τα δεξιά, χρησιμοποιώντας το κλειδί Allen. (Διάγραμμα 1 και Διάγραμμα 2). c) Μετά την ρύθμιση, αν το ταπέτο εξακολουθεί να γλιστρά, παρακαλούμε επαναλάβετε τα παραπάνω βήματα.

21 Σφίξτε το ταπέτο (Διάγραμμα 1) Χαλαρώστε το ταπέτο (Διάγραμμα 2) 12.4 Βήματα ρύθμισης εκτροπής ταπέτου Το ταπέτο θα εκτρέπεται λίγο ή περισσότερο κατά την χρήση. Τότε θα πρέπει να προσαρμοστεί. Τα βήματα είναι τα ακόλουθα: a) Τοποθετήστε τον διάδρομο σε μία επίπεδη επιφάνεια, ρυθμίστε την ταχύτητα στα 6 km/h για τρέξιμο. b) Αν το ταπέτο εκτρέπεται προς τα δεξιά, ρυθμίστε τη βίδα στο δεξί ρεγουλατόρο, στρέφοντάς τη δεξιόστροφα για μισή περιστροφή και ρυθμίστε την αριστερή βίδα περιστρέφοντάς τη μισή περιστροφή αριστερόστροφα (βλέπε Διάγραμμα 3). c) Αν το ταπέτο εκτρέπεται προς τα αριστερά, ρυθμίστε τη βίδα στον αριστερό ρεγουλατόρο, στρέφοντάς τη δεξιόστροφα για μισή περιστροφή και ρυθμίστε τη δεξιά περιστρέφοντάς την μισή περιστροφή αριστερόστροφα (βλέπε Διάγραμμα 4). d) Μετά τη ρύθμιση, αν το ταπέτο συνεχίζει να εκτρέπεται, παρακαλούμε επαναλάβετε τα παραπάνω βήματα. Το ταπέτο εκτρέπεται προς τα δεξιά Το ταπέτο εκτρέπεται προς τα αριστερά Ρύθμιση της δεξιάς εκτροπής (Διάγραμμα 3). Ρύθμιση της αριστερής εκτροπής (Διάγραμμα 4) Λίπανση δαπέδου με παρεχόμενο λιπαντικό σιλικόνης παρέχεται (λευκό δοχείο). Ο διάδρομος έχει λιπανθεί από το εργοστάσιο κατασκευής. Η λίπανση δεν είναι απαραίτητη άμεσα μετά την αγορά. Λίπανση χρειάζεται σε συνεχή συντήρηση περιοδικά μετά την αγορά. Η τριβή μεταξύ δαπέδου και ταπέτου έχει μεγάλη επίδραση στη ζωή του διαδρόμου. Επομένως, παρακαλούμε να λιπαίνετε το δάπεδο περιοδικά. Τα βήματα είναι τα εξής: Βήμα 1. Παρακαλούμε αποσυνδέστε τον διάδρομο από την πρίζα και χαλαρώστε το ταπέτο (Οι βίδες ρύθμισης βρίσκονται στο τέλος του διαδρόμου). Βήμα 2. Μετά τη χαλάρωση των βιδών, σηκώστε το ταπέτο και καθαρίστε το δάπεδο. Πιέστε το μικρό λευκό μπουκάλι λιπαντικού, το οποίο παρέχεται με την αγορά του διαδρόμου, και απλώστε ομοιόμορφα σε όλους τους τομείς του δαπέδου. Βήμα 3. Μετά την λίπανση του δαπέδου, βιδώστε τις βίδες του ταπέτου στη σωστή ένταση. Σφίξτε

22 ομοιόμορφα και τις δύο πλευρές. Όταν είναι σχεδόν τεντωμένο, συνδέστε και ανοίξτε τον διάδρομο χωρίς φορτίο. Ρυθμίστε το ταπέτο με τις δύο βίδες μέσω του πίσω κυλίνδρου. Τρέξτε τον διάδρομο με ταχύτητα 5km/h για 3 λεπτά. Βήμα 4. Σταματήστε τον διάδρομο και ξεκινήστε την άσκηση με ταχύτητα περίπου στα 5km/h. Τέλος ελέγξτε την ένταση του ταπέτου και την ομαλή λειτουργία του με το βάρος σας Καθαρισμός a) Παρακαλούμε απενεργοποιήστε και αφαιρέστε το φις από την πρίζα πριν τον καθαρισμό. b) Σκουπίστε τακτικά την σκόνη που έχει κολλήσει στην επιφάνεια του διαδρόμου. c) Παρακαλούμε καθαρίστε την επιφάνεια του πλαισίου και το ταπέτο με μαλακό πανί και ήπιο καθαριστικό. Μη χρησιμοποιείτε επιθετικά καθαριστικά (μετά τον καθαρισμό, παρακαλούμε αφήστε τον να στεγνώσει για να τον χρησιμοποιήσετε). d) Να αφαιρείτε το προστατευτικό κάλυμμα ανά δύο μήνες, και χρησιμοποιώντας σκούπα, αφαιρέστε την σκόνη που παραμένει στο εσωτερικό του προστατευτικού καλύμματος (η σκόνη θα βραχυκυκλώσει τα στοιχεία της πλακέτας) Προφυλάξεις, Προσοχή Προφυλάξεις Παρακαλούμε βεβαιωθείτε ότι το φις έχει αφαιρεθεί πριν τον καθαρισμό ή την συντήρηση Προσοχή Ο διάδρομος θα πρέπει να τοποθετηθεί σε εσωτερικό χώρο χωρίς την ύπαρξη υγρασίας. Νερό ή υγρασία δεν πρέπει να εισαχθεί στον διάδρομο. Παρακαλούμε κρατήστε τον αέρα λίγο υγρό τον χειμώνα. Παρακαλούμε αποφύγετε το στατικό ηλεκτρισμό που μπορεί να διαταράξει τη λειτουργία της κονσόλας ή ακόμα και να την καταστρέψει.

23 13. Οδηγίες Δυσλειτουργίας 13.1 Ανάλυση και εξάλειψη δυσλειτουργίας Α/Α Δυσλειτουργία Αιτία Λύση Το κλειδί ασφαλείας δεν είναι Βάλτε το κλειδί ασφαλείας στη Ο διάδρομος δεν στη σωστή θέση σωστή θέση 1 ξεκινάει Ο κεντρικός διακόπτης είναι Ανοίξτε τον κεντρικό διακόπτη κλειστός Ελέγξτε το καλώδιο τροφοδοσίας Ελέγξτε αν το μηχάνημα είναι Η κονσόλα δεν αν είναι συνδεδεμένο και ο Ανοικτό. 2 εμφανίζει κανένα διακόπτης ανοικτός. δεδομένο Το επάνω καλώδιο επικοινωνίας έχει ζημιά. Αντικαταστήστε το! Οι αισθητήρες παλμού δεν είναι Υγράνετε τους αισθητήρες με νερό 3 Δεν εμφανίζεται ο αρκετά υγροί. για καλύτερη επαφή. καρδιακός παλμός Διαταραχή από Μείνετε μακριά από Ηλεκτρομαγνητισμό. ηλεκτρομαγνητικό κύκλωμα. 4 Η κλίση δεν Ο κινητήρας κλίσης δεν είναι Ανοίξτε το κάλυμμα κινητήρα και λειτουργεί συνδεδεμένος σωστά. συνδέστε σωστά. 5 Το ταπέτο κινείται πιο γρήγορα ή πιο αργά από την Χρειάζεται ρύθμιση Ρυθμίστε το ταχύτητα που εμφανίζεται 6 Το ταπέτο ολισθαίνει Το ταπέτο δεν έχει τεντώσει Διαβάστε την παράγραφο 6.3 αρκετά. Βήματα ρύθμισης ταπέτου. 7 Το ταπέτο εκτρέπεται Το ταπέτο δεν έχει ρυθμιστεί Διαβάστε την παράγραφο 6.4 σωστά. Βήματα ρύθμισης ταπέτου. 8 Ελέγξτε το κλειδί ασφαλείας ή Εμφανίζει E0 στην Πρόβλημα με το κλειδί ασφαλείας. αντικαταστήστε την μαγνητική οθόνη επαφή. 9 Αφαιρέστε το κάλυμμα του Εμφανίζει E01 στην Κανένα σήμα από τον αισθητήρα. κινητήρα και ελέγξτε ή αλλάξτε τον οθόνη αισθητήρα. 10 Εμφανίζει E02 στην Οθόνη. Πρόβλημα στο τροφοδοτικό. Αλλάξτε το τροφοδοτικό. Αν το πρόβλημα υπάρχει όταν η ταχύτητα υπερβαίνει τα 8km/h, είστε υπέρβαροι ή έχει σπάσει το δάπεδο ή έχει χαλάσει το ταπέτο. 11 Εμφανίζει E03 στην Πρόβλημα στην ταχύτητα Ελέγξτε το δάπεδο και το ταπέτο. οθόνη Αν το πρόβλημα είναι στο ταπέτο, λιπάνετε αρχικά. Αν δεν έχετε υπερβεί τα 8km/h, αλλάξτε τον κινητήρα ή το

24 τροφοδοτικό και ελέγξτε. Ελέγξτε την καλωδίωση από την 12 Εμφανίζει E04 στην οθόνη Πρόβλημα επικοινωνίας. κονσόλα ως το τροφοδοτικό. Αν έχουν ζημιά, αλλάξτε την καλωδίωση. Ελέγξτε την προέλευση της υπέρτασης Ελέγξτε αν ο κινητήρας λειτουργεί 13 Εμφανίζει E05 στην οθόνη Πρόβλημα υπέρτασης σωστά. Αν όχι, αλλάξτε τον. Ελέγξτε το τροφοδοτικό. Αν έχει ζημιά, αλλάξτε το. Ελέγξτε την παροχή ρεύματος. Χρησιμοποιήστε την σωστή τάση. Ελέγξτε την καλωδίωση του 14 Εμφανίζει E06 στην οθόνη Πρόβλημα κινητήρα κινητήρα. Αν είναι συνδεδεμένα σωστά, αλλάξτε τον κινητήρα και τροφοδοτικό. Αν δεν υπάρχει υπέρταση, 15 Εμφανίζει E08 στην οθόνη Προστασία υπέρτασης λιπάνετε το ταπέτο, αλλάξτρε το ταπέτο ή το δάπεδο και ελέγξτε το τροφοδοτικό! Σταματήστε τον διάδρομο και 16 Εμφανίζει E09 στην οθόνη Προστασία υπέρτασης αφήστε τον κινητήρα να κρυώσει. Αν η θερμοκρασία είναι κανονική, αλλάξτε το τροφοδοτικό. 17 Εμφανίζει E10 στην οθόνη Προστασία υπέρτασης Ελέγξτε αν η τάση είναι κανονική! 18 Εμφανίζει E12 στην οθόνη Πρόβλημα κλίσης Το καλώδιο του κινητήρα κλίσης δεν είναι συνδεδεμένο σωστά ή ο κινητήρας κλίσης έχει ζημιά Αν και πάλι δεν μπορείτε να λύσετε το πρόβλημα μετά τις παραπάνω επεξηγήσεις, επικοινωνήστε με την αντιπροσωπεία ή το κατάστημα πώλησης όσο το δυνατόν συντομότερα.
