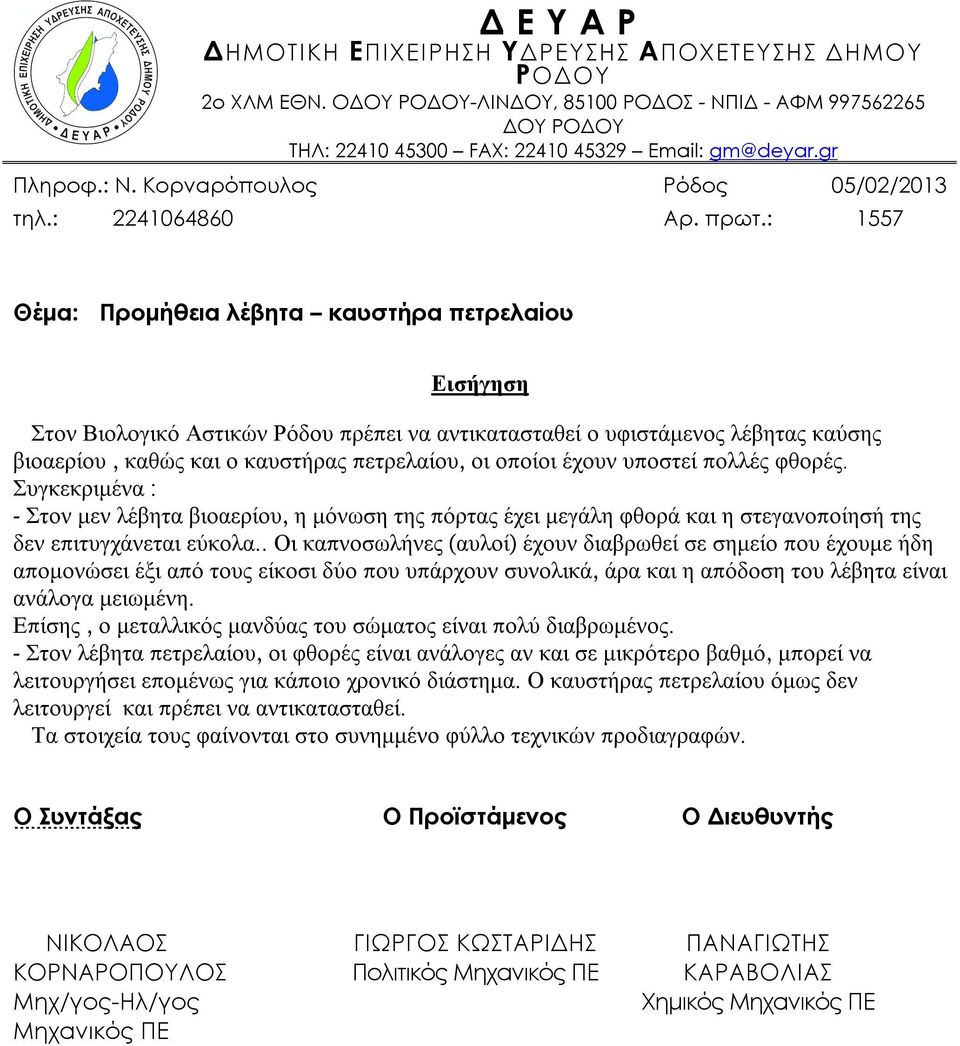

1 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ -ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ Πληροφ.: Ν. Κορναρόπουλος Ρόδος 05/02/2013 τηλ.: Αρ. πρωτ.: 1557 Εισήγηση Στον Βιολογικό Αστικών Ρόδου πρέπει να αντικατασταθεί ο υφιστάμενος λέβητας καύσης βιοαερίου, καθώς και ο καυστήρας πετρελαίου, οι οποίοι έχουν υποστεί πολλές φθορές. Συγκεκριμένα : - Στον μεν λέβητα βιοαερίου, η μόνωση της πόρτας έχει μεγάλη φθορά και η στεγανοποίησή της δεν επιτυγχάνεται εύκολα.. Οι καπνοσωλήνες (αυλοί) έχουν διαβρωθεί σε σημείο που έχουμε ήδη απομονώσει έξι από τους είκοσι δύο που υπάρχουν συνολικά, άρα και η απόδοση του λέβητα είναι ανάλογα μειωμένη. Επίσης, ο μεταλλικός μανδύας του σώματος είναι πολύ διαβρωμένος. - Στον λέβητα πετρελαίου, οι φθορές είναι ανάλογες αν και σε μικρότερο βαθμό, μπορεί να λειτουργήσει επομένως για κάποιο χρονικό διάστημα. Ο καυστήρας πετρελαίου όμως δεν λειτουργεί και πρέπει να αντικατασταθεί. Τα στοιχεία τους φαίνονται στο συνημμένο φύλλο τεχνικών προδιαγραφών. Πολιτικός Χημικός

Συγκεκριμένα : - Στον μεν λέβητα βιοαερίου, η μόνωση της πόρτας έχει μεγάλη φθορά και η στεγανοποίησή της δεν επιτυγχάνεται εύκολα.

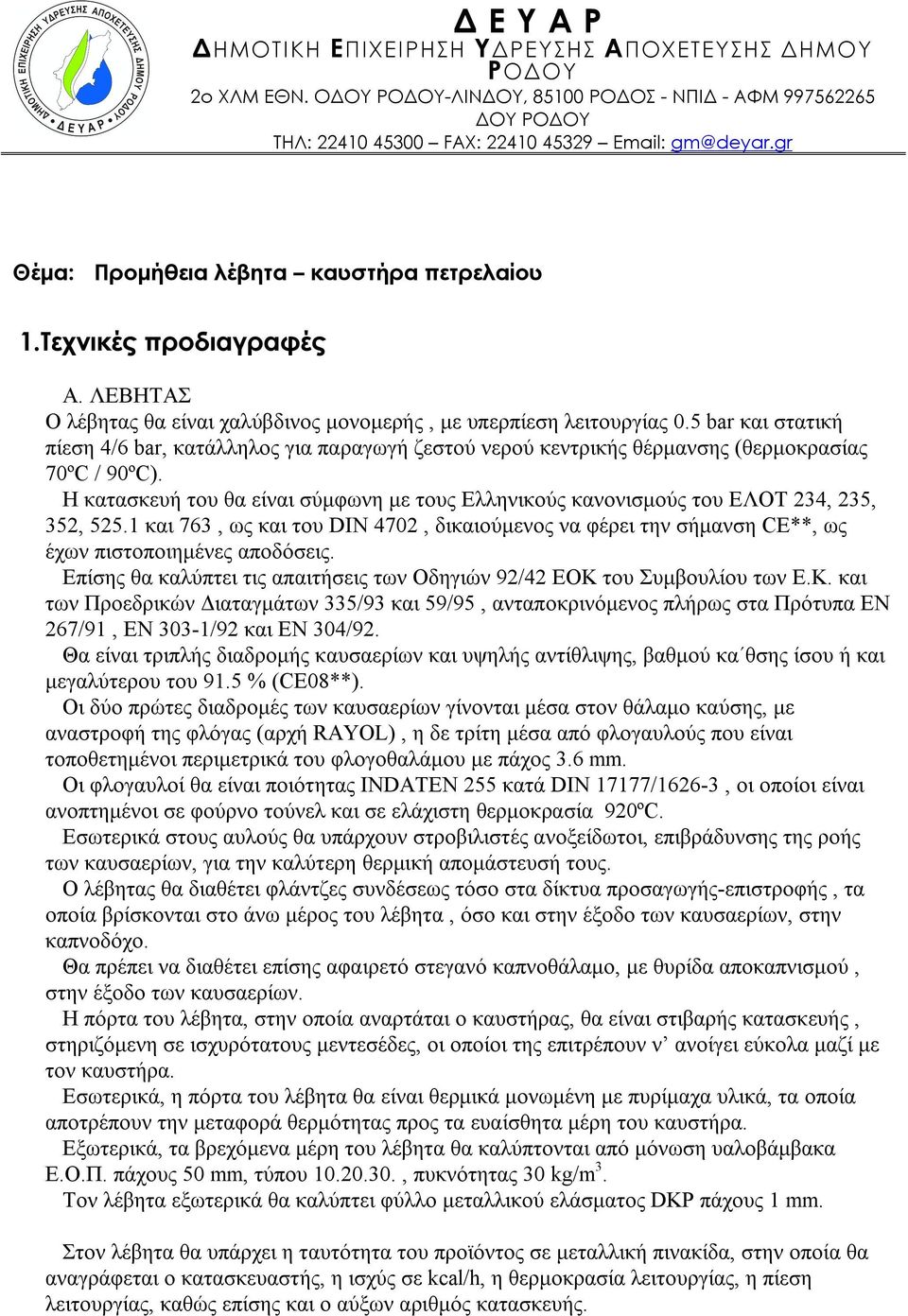

2 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ -ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ Τεχνικές προδιαγραφές Α. ΛΕΒΗΤΑΣ Ο λέβητας θα είναι χαλύβδινος μονομερής, με υπερπίεση λειτουργίας 0.5 bar και στατική πίεση 4/6 bar, κατάλληλος για παραγωγή ζεστού νερού κεντρικής θέρμανσης (θερμοκρασίας 70ºC / 90ºC). Η κατασκευή του θα είναι σύμφωνη με τους Ελληνικούς κανονισμούς του ΕΛΟΤ 234, 235, 352, και 763, ως και του DIN 4702, δικαιούμενος να φέρει την σήμανση CE**, ως έχων πιστοποιημένες αποδόσεις. Επίσης θα καλύπτει τις απαιτήσεις των Οδηγιών 92/42 ΕΟΚ του Συμβουλίου των Ε.Κ. και των Προεδρικών Διαταγμάτων 335/93 και 59/95, ανταποκρινόμενος πλήρως στα Πρότυπα ΕΝ 267/91, ΕΝ 303-1/92 και ΕΝ 304/92. Θα είναι τριπλής διαδρομής καυσαερίων και υψηλής αντίθλιψης, βαθμού κα θσης ίσου ή και μεγαλύτερου του 91.5 % (CE08**). Οι δύο πρώτες διαδρομές των καυσαερίων γίνονται μέσα στον θάλαμο καύσης, με αναστροφή της φλόγας (αρχή RAYOL), η δε τρίτη μέσα από φλογαυλούς που είναι τοποθετημένοι περιμετρικά του φλογοθαλάμου με πάχος 3.6 mm. Οι φλογαυλοί θα είναι ποιότητας INDATEN 255 κατά DIN 17177/1626-3, οι οποίοι είναι ανοπτημένοι σε φούρνο τούνελ και σε ελάχιστη θερμοκρασία 920ºC. Εσωτερικά στους αυλούς θα υπάρχουν στροβιλιστές ανοξείδωτοι, επιβράδυνσης της ροής των καυσαερίων, για την καλύτερη θερμική απομάστευσή τους. Ο λέβητας θα διαθέτει φλάντζες συνδέσεως τόσο στα δίκτυα προσαγωγής-επιστροφής, τα οποία βρίσκονται στο άνω μέρος του λέβητα, όσο και στην έξοδο των καυσαερίων, στην καπνοδόχο. Θα πρέπει να διαθέτει επίσης αφαιρετό στεγανό καπνοθάλαμο, με θυρίδα αποκαπνισμού, στην έξοδο των καυσαερίων. Η πόρτα του λέβητα, στην οποία αναρτάται ο καυστήρας, θα είναι στιβαρής κατασκευής, στηριζόμενη σε ισχυρότατους μεντεσέδες, οι οποίοι της επιτρέπουν ν ανοίγει εύκολα μαζί με τον καυστήρα. Εσωτερικά, η πόρτα του λέβητα θα είναι θερμικά μονωμένη με πυρίμαχα υλικά, τα οποία αποτρέπουν την μεταφορά θερμότητας προς τα ευαίσθητα μέρη του καυστήρα. Εξωτερικά, τα βρεχόμενα μέρη του λέβητα θα καλύπτονται από μόνωση υαλοβάμβακα Ε.Ο.Π. πάχους 50 mm, τύπου , πυκνότητας 30 kg/m 3. Τον λέβητα εξωτερικά θα καλύπτει φύλλο μεταλλικού ελάσματος DKP πάχους 1 mm. Στον λέβητα θα υπάρχει η ταυτότητα του προϊόντος σε μεταλλική πινακίδα, στην οποία θα αναγράφεται ο κατασκευαστής, η ισχύς σε kcal/h, η θερμοκρασία λειτουργίας, η πίεση λειτουργίας, καθώς επίσης και ο αύξων αριθμός κατασκευής.

Η κατασκευή του θα είναι σύμφωνη με τους Ελληνικούς κανονισμούς του ΕΛΟΤ 234, 235, 352, 525.1 και 763, ως και του DIN 4702, δικαιούμενος να φέρει την σήμανση CE**, ως έχων πιστοποιημένες αποδόσεις.

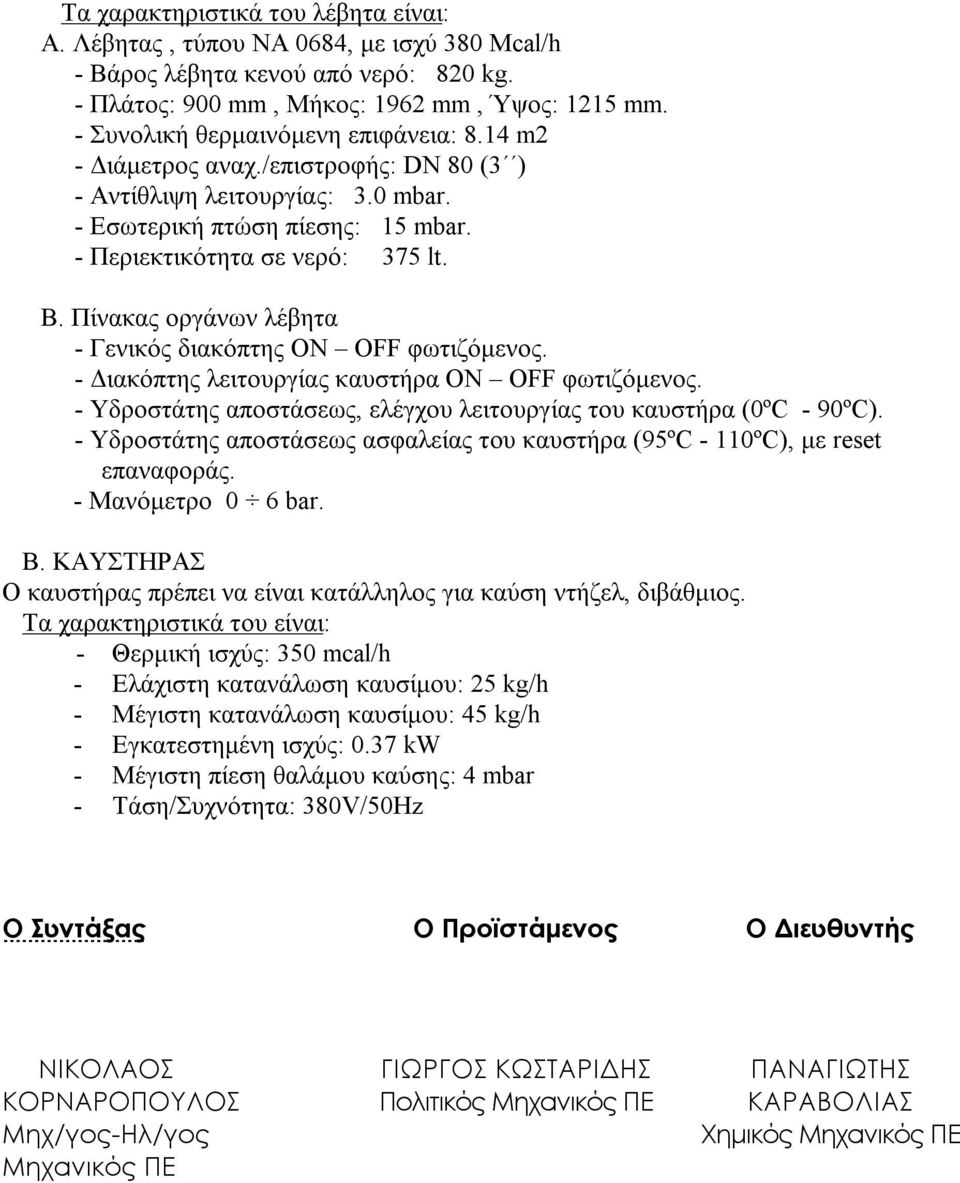

3 Τα χαρακτηριστικά του λέβητα είναι: Α. Λέβητας, τύπου ΝΑ 0684, με ισχύ 380 Mcal/h - Βάρος λέβητα κενού από νερό: 820 kg. - Πλάτος: 900 mm, Μήκος: 1962 mm, Ύψος: 1215 mm. - Συνολική θερμαινόμενη επιφάνεια: 8.14 m2 - Διάμετρος αναχ./επιστροφής: DN 80 (3 ) - Αντίθλιψη λειτουργίας: 3.0 mbar. - Εσωτερική πτώση πίεσης: 15 mbar. - Περιεκτικότητα σε νερό: 375 lt. Β. Πίνακας οργάνων λέβητα - Γενικός διακόπτης ON OFF φωτιζόμενος. - Διακόπτης λειτουργίας καυστήρα ON OFF φωτιζόμενος. - Υδροστάτης αποστάσεως, ελέγχου λειτουργίας του καυστήρα (0ºC - 90ºC). - Υδροστάτης αποστάσεως ασφαλείας του καυστήρα (95ºC - 110ºC), με reset επαναφοράς. - Μανόμετρο 0 6 bar. Β. ΚΑΥΣΤΗΡΑΣ Ο καυστήρας πρέπει να είναι κατάλληλος για καύση ντήζελ, διβάθμιος. Τα χαρακτηριστικά του είναι: - Θερμική ισχύς: 350 mcal/h - Ελάχιστη κατανάλωση καυσίμου: 25 kg/h - Μέγιστη κατανάλωση καυσίμου: 45 kg/h - Εγκατεστημένη ισχύς: 0.37 kw - Μέγιστη πίεση θαλάμου καύσης: 4 mbar - Τάση/Συχνότητα: 380V/50Hz Πολιτικός Χημικός

Πίνακας οργάνων λέβητα - Γενικός διακόπτης ON OFF φωτιζόμενος. - Διακόπτης λειτουργίας καυστήρα ON OFF φωτιζόμενος. - Υδροστάτης αποστάσεως, ελέγχου λειτουργίας του καυστήρα (0ºC - 90ºC).

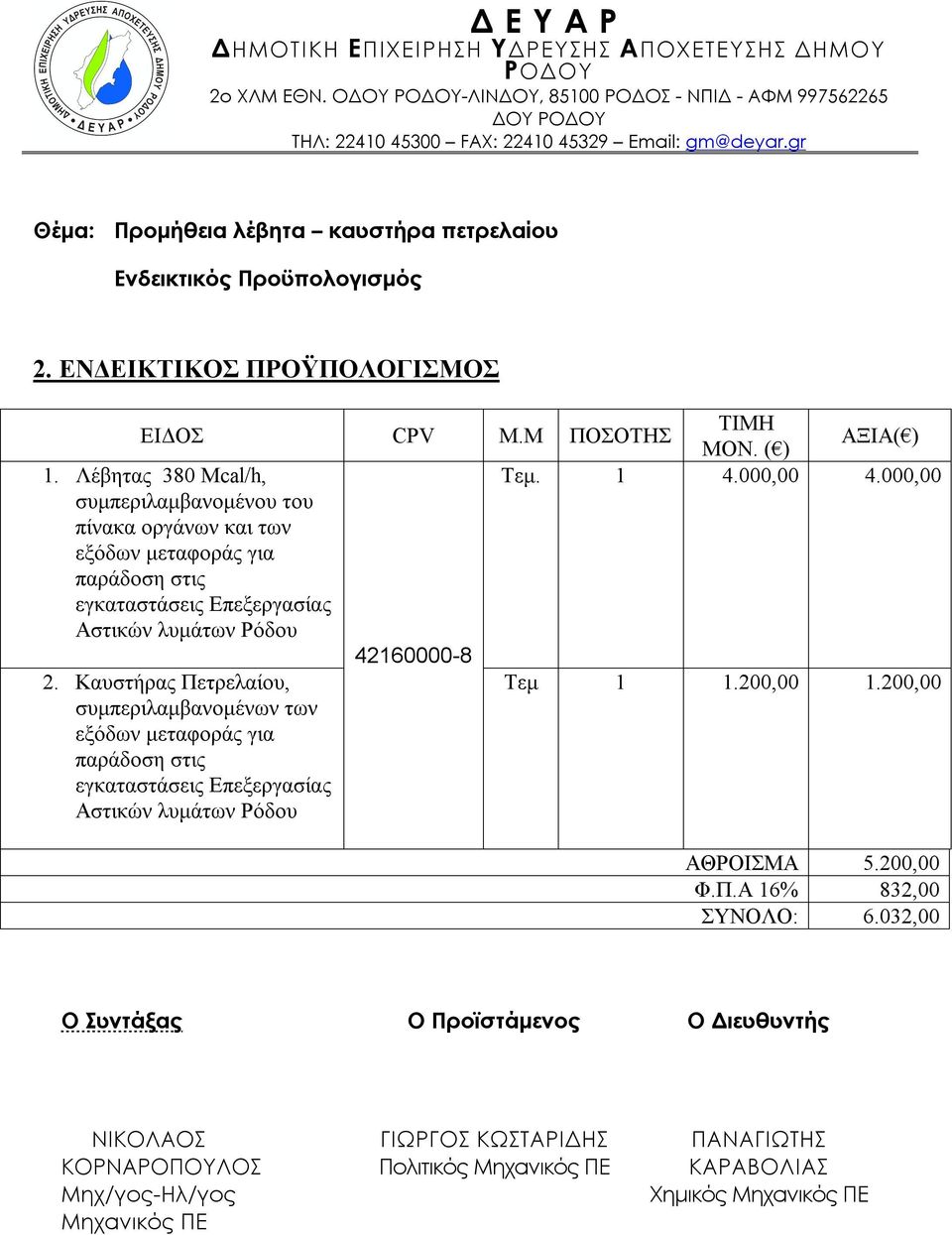

4 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ -ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ Ενδεικτικός Προϋπολογισμός 2. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ ΕΙΔΟΣ CPV Μ.Μ ΠΟΣΟΤHΣ ΤΙΜΗ ΜΟΝ. ( ) ΑΞΙΑ( ) 1. Λέβητας 380 Mcal/h, Τεμ , ,00 συμπεριλαμβανομένου του πίνακα οργάνων και των εξόδων μεταφοράς για παράδοση στις 2. Καυστήρας Πετρελαίου, συμπεριλαμβανομένων των εξόδων μεταφοράς για παράδοση στις Τεμ , ,00 ΑΘΡΟΙΣΜΑ 5.200,00 Φ.Π.Α 16% 832,00 ΣΥΝΟΛΟ: 6.032,00 Πολιτικός Χημικός

000,00 συμπεριλαμβανομένου του πίνακα οργάνων και των εξόδων μεταφοράς για παράδοση στις 2.

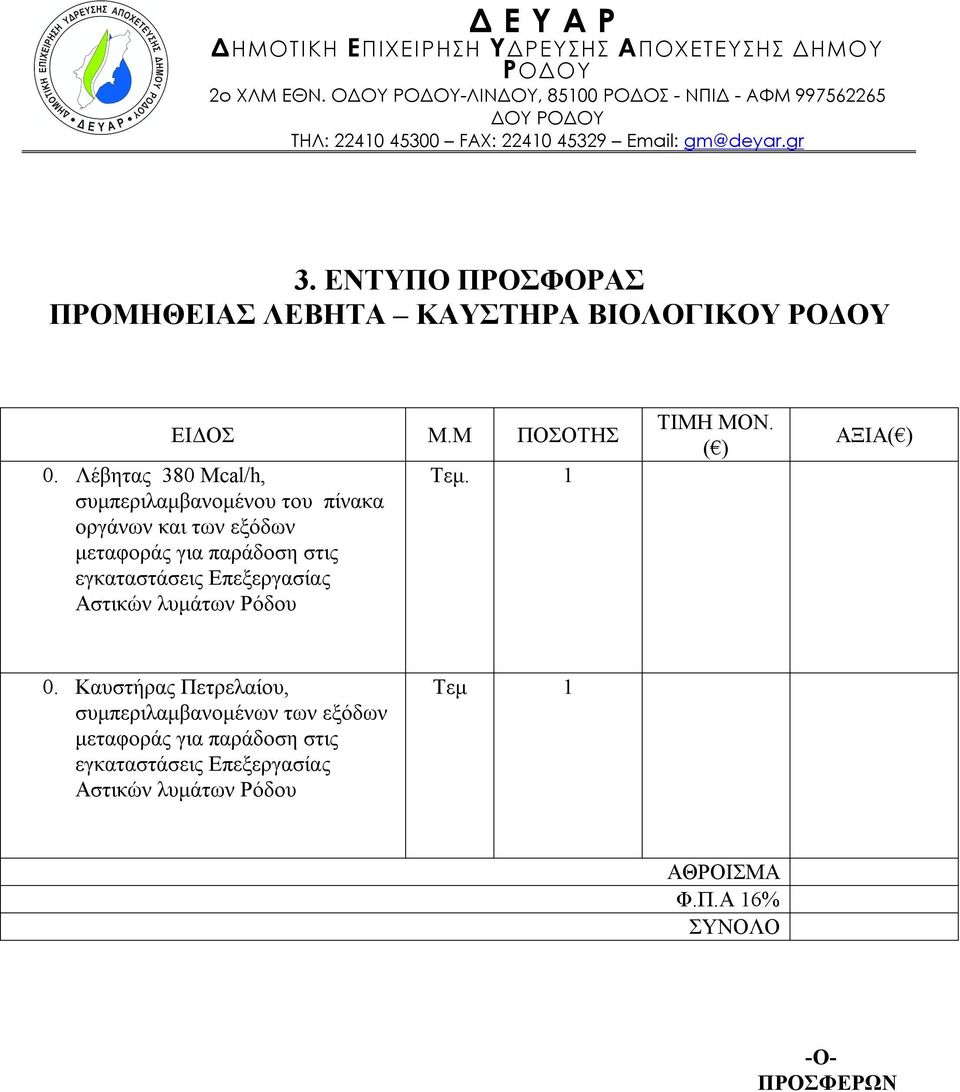

5 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ -ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΕΝΤΥΠΟ ΠΡΟΣΦΟΡΑΣ ΠΡΟΜΗΘΕΙΑΣ ΛΕΒΗΤΑ ΚΑΥΣΤΗΡΑ ΒΙΟΛΟΓΙΚΟΥ ΕΙΔΟΣ Μ.Μ ΠΟΣΟΤHΣ 0. Λέβητας 380 Mcal/h, συμπεριλαμβανομένου του πίνακα οργάνων και των εξόδων μεταφοράς για παράδοση στις Τεμ. 1 ΤΙΜΗ ΜΟΝ. ( ) ΑΞΙΑ( ) 0. Καυστήρας Πετρελαίου, συμπεριλαμβανομένων των εξόδων μεταφοράς για παράδοση στις Τεμ 1 ΑΘΡΟΙΣΜΑ Φ.Π.Α 16% ΣΥΝΟΛΟ -Ο- ΠΡΟΣΦΕΡΩΝ

Λέβητας 380 Mcal/h, συμπεριλαμβανομένου του πίνακα οργάνων και των εξόδων μεταφοράς για παράδοση
