1 Kratka navodila za uporabo IPS Style Ceram

Vsebina 3 Oblikovanje ogrodja 4 Peka opakerja 6 Plastenje keramike IPS Style Ceram Standardna tehnika plastenja Individualna tehnika plastenja Dlesen Fasete oz.

2 Vsebina 3 Oblikovanje ogrodja 4 Peka opakerja 6 Plastenje keramike IPS Style Ceram Standardna tehnika plastenja Individualna tehnika plastenja Dlesen Fasete oz. zobne luske IPS Style Ceram One Enoplastna tehnika 26 IPS Ivocolor Shade + Essence Peka barv 27 IPS Ivocolor Glaze Glaze Firing Različica 1 Različica 2 30 Splošne informacije 32 Parametri pek 2

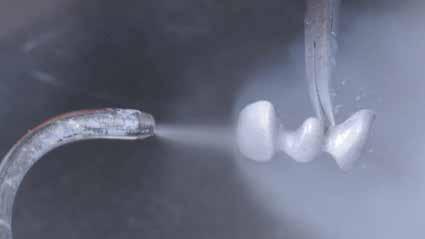

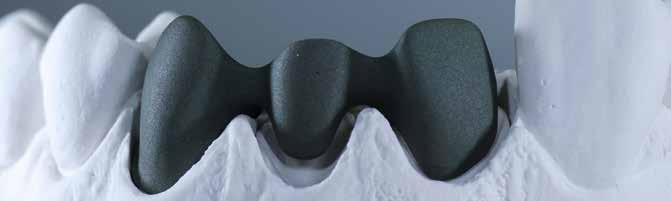

3 Oblikovanje ogrodja V nadaljevanju je predstavljen primer standardnega oblikovanja ogrodja: Potrebno je upoštevati navodila proizvajalca zlitine. Pomembno: Ogrodje mora biti zasnovano tako, da podpira keramiko. Izdelano ogrodje Peskanje Al 2 O µm Čiščenje Po oksidacijski peki 3

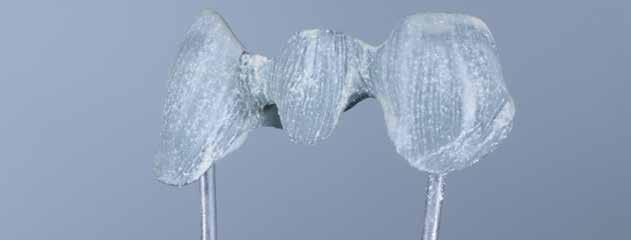

4 Peka opakerja 1. Peka opakerja (wash) IPS Style Powder Opaquer + IPS Powder Oqaquer Liquid Čiščenje Prva plast opakerja Nanesite tanko plast Po prvem peka opakerja 4

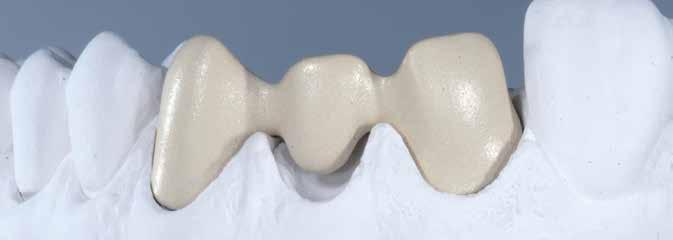

5 Drugo Peka opakerja IPS Style Powder Opaquer + IPS Powder Oqaquer Liquid Izbirno Izbirno: IPS Style Intensive Powder Opaquer + IPS Powder Oqaquer Liquid Nanesite enakomerno, pokrivno plast Izbirno: razpršilna tehnika Karakterizacija Po drugem peka opakerja 5

6 Plastenje keramike IPS Style Ceram standardna tehnika plastenja Standardni diagram plastenja Idealne prostorske potrebe Majhne prostorske potrebe Incizalni predel Incizalni predel Deep Dentin Dentin Dentin Opaker Opaker Kovinsko ogrodje Kovinsko ogrodje 6 Debelina plasti Idealne prostorske potrebe Majhne prostorske potrebe Kovinsko ogrodje mm mm Opaquer 0.1 mm 0.1 mm cervikalno 0.3 mm Deep Dentin incizalno 0.1 mm cervikalno 1.0 mm 0.5 mm Dentin incizalno 0.6 mm 0.3 mm cervikalno Incizalni predel incizalno 0.4 mm 0.4 mm

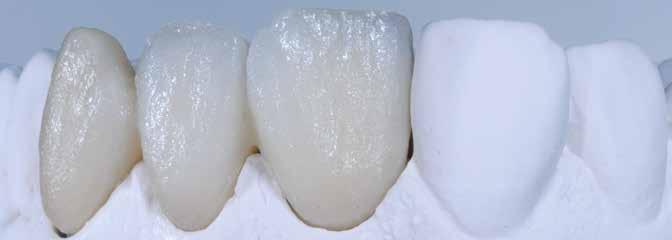

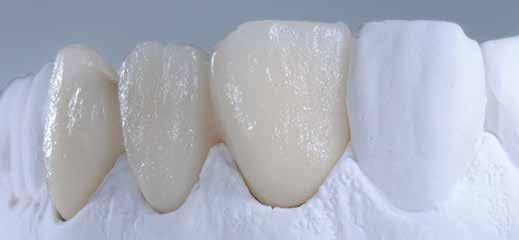

7 IPS Style Ceram Standardna tehnika plastenja Deep Dentin Dentin Incizalni predel Po prvem peka dentina/incizalnega predela Pred pekami ločite celotni interdentalni oz. medzobni prostor do opakerja. 7

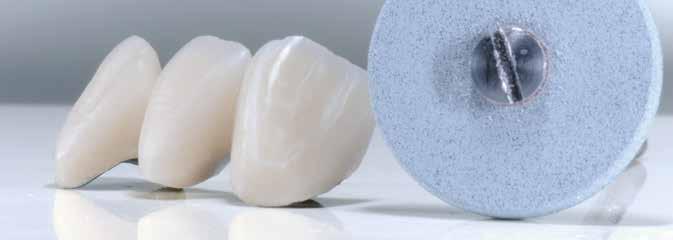

8 IPS Style Ceram Standardna tehnika plastenja Dopolnitev zaradi krčenja Po drugem pečenju dentina/incizalnega predela Zaključevanje keramičnih faset oz. zobnih lusk Izbirno Predpoliranje 8

glazure glazure Pečenje barv in glazure.

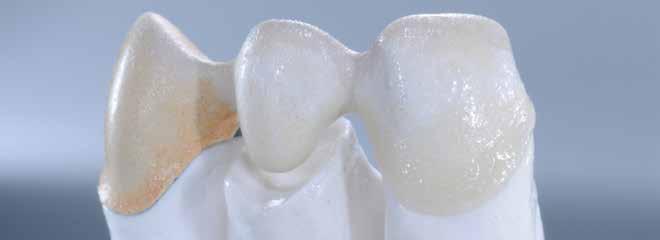

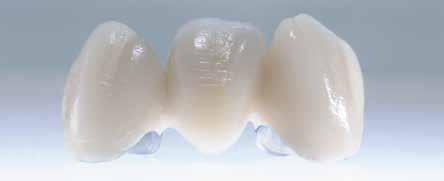

9 IPS Style Ceram Standardna tehnika plastenja Videz izdelanega nadomestka pred peko glazure Videz izdelanega nadomestka pred peko glazure Pečenje barv in glazure... na strani 26 9

10 IPS Style Ceram Individualna tehnika plastenja Primer individualnega diagrama plastenja Opal Effect Mamelon Deep Dentin Incisal Edge Incizalni predel Intenzivni opaker Inter Incisal Dentin Opaker Cervical Transpa Kovinsko ogrodje Margin 10

11 IPS Style Ceram Individualna tehnika plastenja Nanos vratne (Margin) mase Po prvi peki vratne mase Dodajanje mase za zapolnitev vrzeli Po drugi peki vratne mase 11

12 IPS Style Ceram Individualna tehnika plastenja Deep Dentin Dentin Mamelon, Opal Effect Inter Incisal, Cervical Transpa Incizalni predel Occlusal Dentin Dentin Incizalni predel Po prvem pekčenju dentina/incizalnega predela 12 Za boljši prikaz so določeni materiali obarvani s pigmenti, ki zgorijo brez preostanka. Pred pečenjem ločite celotni interdentalni oz. medzobni prostor do opakerja.

13 IPS Style Ceram Individualna tehnika plastenja Dopolnitev zaradi krčenja Incisal Edge Pred drugim pečenjem dentina/incizalnega predela Po drugi peki dentina/incizalnega predela 13

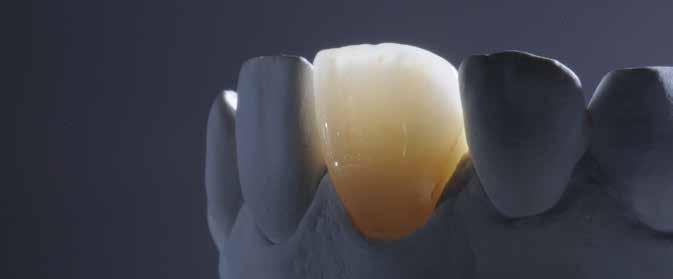

14 IPS Style Ceram Individualna tehnika plastenja Izbirno Dokončevanje keramične fasete Predpoliranje Zlati prah Videz površinske teksture 14

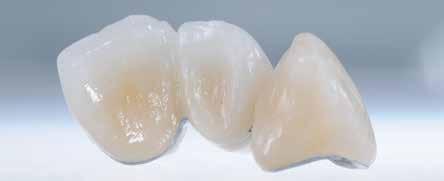

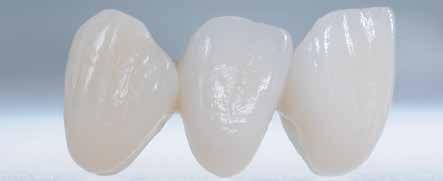

15 IPS Style Ceram Individualna tehnika plastenja Videz izdelanega nadomestka pred peko glazure Videz izdelanega nadomestka pred peko glazure Pečenje barv in glazure... na strani 26 15

16 IPS Style Ceram Gingiva (Dlesen) Primer diagrama plastenja dlesni Gingiva (BG34 + Dentin) Basic Gingiva (BG34) Basic Gingiva (BG34) Intensive Gingiva (IG2) Intensive Gingiva (IG3) Gingiva (G5) Gingiva (G5) Opaker (Rožnato) Kovinsko ogrodje 16

17 IPS Style Ceram Gingiva (Dlesen) Opaquer (Rožnato) Gingiva (G5) Basic Gingiva (BG34) Po prvi peki dentina/incizalnega predela Pred peko ločite celotni interdentalni oz. medzobni prostor do opakerja

18 IPS Style Ceram Gingiva (Dlesen) Dopolnitev zaradi krčenja Basic Gingiva (BG34 + Dentin) Intensive Gingiva (IG2) Intensive Gingiva (IG3, G5) Basic Gingiva (BG34) Po drugi peki dentina/incizalnega predela Za boljši prikaz so določeni materiali obarvani s pigmenti, ki zgorijo brez preostanka. 18

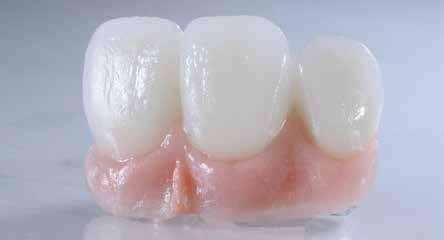

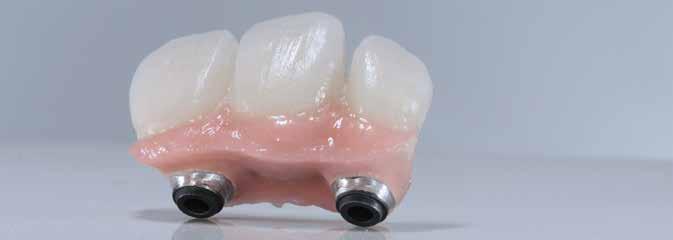

19 IPS Style Ceram Gingiva (Dlesen) Izbirno Dokončevanje keramične fasete Dokončevanje keramične fasete Predpoliranje Videz končanega nadomestka pred peko glazure Pečenje barv in glazure... na strani 26 19

20 IPS Style Ceram Fasete Primer diagrama plastenja fasete Opal Effect Incisal Edge Mamelon Incisal Deep Dentin, Dentin, Incisal ali Transpa Inter Incisal Dentin Cervical Transpa Dentin + npr. Occlusal Dentin 20

21 IPS Style Ceram Fasete Pomembno: Pred vsako uporabo keramičnega materiala morajo biti ognjevarni nastavki shranjeni v vodi okoli 5 10 minut, odvisno od velikosti. Ognjevarni nastavki Wash nanos: Deep Dentin, Dentin, Incisal ali Transpa Po wash peka fasete Dentin + npr. Occlusal Dentin Po peka cervikalnega predela fasete Dentin, Mamelon, Opal Effect, Inter Incisal, Special Incisal Po peki Dentin/Impulse fasete Incisal, Incisal Edge Po peki incizalnega predela fasete Za boljši prikaz so določeni materiali obarvani s pigmenti, ki zgorijo brez preostanka. 21

22 IPS Style Ceram Fasete Po končani obdelavi Peka barv in glazure fasete (glej str. 26) Poliranje biserne matice 1 bar Dokončana faseta 22

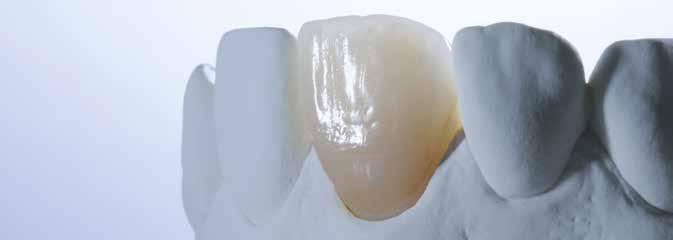

23 IPS Style Ceram Fasete Dokončana faseta 23

24 IPS Style Ceram One Enoplastna tehnika Diagram enoplastne tehnike Ceram One Opaker Kovinsko ogrodje 24

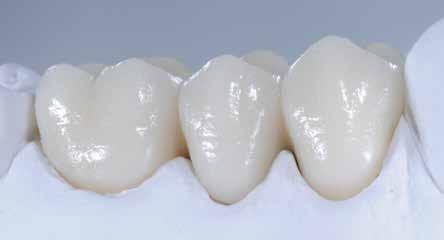

25 IPS Style Ceram One Enoplastna tehnika Dizajn popolnoma oblikovanega ogrodja z opakerjem Po prvi peki keramike One Dopolnitev zaradi krčenja Po drugi peki keramike One in zaključku obdelave Pečenje barv in glazure... na strani 26 Pred peko ločite celotni interdentalni oz. medzobni prostor do opakerja. 25

26 IPS Ivocolor Shade + Essence Peka barve IPS Ivocolor Shade IPS Ivocolor Essence IPS Ivocolor Essence Prilagajanje barvnega odtenka Karakterizacija Karakterizacija Pred peko barve 26

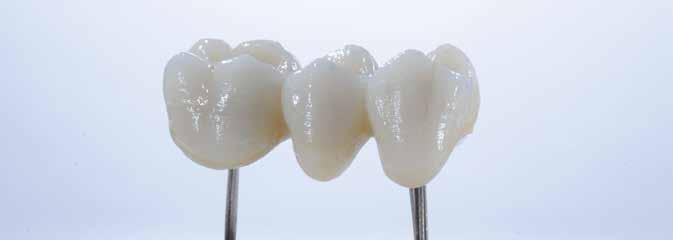

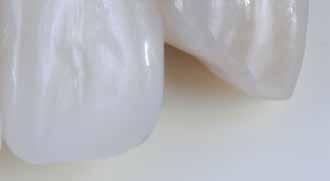

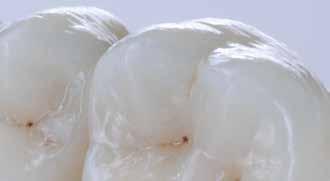

27 IPS Ivocolor Glaze Peka barve Različica 1 za visoki sijaj Različica 2 za naravni, svileni mat sijaj Nanesite debelo plast glazurnega materiala Nanesite tanko plast glazurnega materiala Po peka glazure z materialom Glaze Po peka glazure s tanko plastjo materiala Glaze 27

28 IPS Style Ceram Standardna tehnika plastenja IPS Style Ceram Fasete IPS Style Ceram Individualna tehnika plastenja 28

29 IPS Style Ceram Gingiva (Dlesen) IPS Style Ceram One Enoplastna tehnika 29

30 Splošne informacije Splošne informacije IPS Style Ceram in IPS Style Ceram One sta klasificirana kot dentalna keramika tipa I, razreda I. Njuna odpornost na zvijanje znaša 50 MPa, kemična topnost pa je 100 μg/cm 2. Pritrdilne vezi kovinsko-keramičnega sistema obsegajo > 25 MPa. Material KTŠ 2x ( C) [10-6 /K] KTŠ 4x ( C) [10-6 /K] KTŠ Ø ( C) [10-6 /K] TG [ C] IPS Style Ceram Powder Opaquer ± ± ± ± 20 IPS Style Ceram Powder Opaquer ± ± ± ± 20 IPS Style Ceram Margin 12.8 ± ± ± ± 20 IPS Style Ceram Veneering Materials 1) 12.0 ± ± ± ± 20 IPS Style Ceram Opal Effect 12.0 ± ± ± ± 20 IPS Style Ceram One Veneering Materials 12.0 ± ± ± ± 20 IPS Style Ceram Add-On Margin 2) 12.7 ± ± ± ± 20 IPS Style Ceram Add-On Dentin / Incisal / BL 2) 13.0 ± ± ± ± 20 IPS Style Ceram Add-On 690 C 2) 12.0 ± ± ± ± 20 KTŠ 2x: Koeficient toplotne razširitve po 2 ciklusih žganja, KTŠ 4x: Koeficient toplotne razširitve po 4 ciklusih žganja, KTŠ Ø: srednja vrednost KTŠ 2x in KTŠ 4x; TG: temperatura spremembe stanja stekla 1) Deep Dentin, Dentin, Schneide, Transpa, Impulse, Gingiva 2) Vrednosti razširitve za IPS Style Ceram Add-On veljajo pri toplotnem intervalu od 25 do 400 C. 30

31 Indikacije Konvencionalna večplastna prekrivna keramika za najbolj razširjene dentalne zlitine (vključno z galvanizacijo) v obsegu KTŠ od x 10-6/K ( C)(IPS Style Ceram) Enoplastna prekrivna keramika za najbolj razširjene dentalne zlitine (vključno z galvanizacijo) v obsegu KTŠ od x 10-6 /K ( C) (IPS Style Ceram One) Plastenje na ognjevarnih nastavkih (samo IPS Style Ceram) Karakterizacija in plastenje nadomestkov IPS Style Press Karakterizacija z barvami IPS Ivocolor Shade in Essence Glaziranje z IPS Ivocolor Glaze Kontraindikacije Bruksizem Plastenje na ogrodjih iz titana in cirkonijevega oksida Vse ostale uporabe, ki niso navedene v indikacijah Pomembne omejitve pri uporabi Prevelika ali premajhna debelina glede na predpisano (min. 0.8 maks. 1.7 mm) Neupoštevanje razmerja debeline plasti med ogrodjem in prekrivno keramiko Mešanje/obdelava z drugim identalnimi keramikami Plastenje na zlitinah, ki ne spadajo v predpisani obseg KTŠ Neupoštevanje potrebnih dimenzij konektorja in minimalne debeline ogrodja Stranski pojavi V kolikor je znano, da je pacient alergičen na katero koli sestavino, se nadomestki IPS Style Ceram in IPS Style Ceram One ne smejo uporabljati. Opozorilo Ne vdihujte keramičnega prahu med zaključno obdelavo uporabljajte zaščitno masko in sesalnik prahu Bodite pozorni na Varnostni list (SDS). 31

32 Parametri pečenja IPS Style Ceram Temperatura peke T [ C] Temperatura v mirovanju B [ C] Čas zapiranja S [min] Stopnja segrevanja t [ C/min] Čas ohranitve višine temperature H [min] Vključitev vakuuma V1 [ C] Izključitev vakuuma V2 [ C] Prva in druga peka opakerja 870 C * : : Prva in druga peka opakerja 960 ** : : Prva in druga peka Margin : : Prva peka dentina/incizalnega predela/ Peka One Druga peka dentina/incizalnega predela/ Peka One : : : : Peka barve *** : : Peka glazure / Add-on Peka z glazuro : : Add-on peka po glazuri : : IPS Style Ceram Fasete na ognjevarnih nastavkih Wash peka fasete : : Peka cervikalnega predela fasete : : Dentin/Impulse peka fasete : : Incizalno peka fasete : : Peka barve in glazure fasete : :00 1:

33 1 Parametri pečenja Pomembne informacije Ti parametri pečenja predstavljajo približne vrednosti in se nanašajo na peči za peko Programat Ivoclar Vivadenta Ob uporabi peči drugih proizvajalcev, bo parametre pečenja morda potrebno prilagoditi. Opombe * Powder Opaquer 870 je namenjen izključno za uporabo pri tehniki plastenja v kombinaciji z IPS Style Ceram / Ceram One. ** Powder Opaquer 960 se lahko uporablja pri tehniki plastenja skupaj z IPS Style Ceram/Ceram One, ravno tako pa tudi pri tehniki prešanja skupaj z IPS Style Press. *** Peka barve se uporablja za pritrditev IPS Ivocolor Shade /Essence in se še posebej priporoča za vseobsegajočo karakterizacijo (npr. enoplastna tehnika). Če so potrebne dodatne peke Dentin/Incizal/One, jih je potrebno izvesti skupaj z drugo peko Dentin/Incizal/One. Za zelo velike nadomestke priporočamo nekoliko daljši čas sušenja (čas zapiranja S). Če je plast keramike debelejša od 1,5 mm, vam priporočamo dolgotrajno hlajenje na neplemenitih zlitinah in zlitinah z visokim KTŠ. Parametri pečenj prosimo razprite stran IPS Style Ceram 33 Za podrobnejše informacije preverite navodila za uporabo IPS Style Ceram Instructions for Use
