1 Kratke upute za korištenje IPS Style Ceram

2 Sadržaj 3 Oblikovanje konstrukcije 4 Pečenje opakera 6 Slojevanje keramike IPS Style Ceram Standardna tehnika slojevanja Individualna tehnika slojevanja Gingiva Fasete IPS Style Ceram One Jednoslojna tehnika 26 IPS Ivocolor boje + Essence Pečenje Stainsa 27 IPS Ivocolor glazura pečenje glazure Varijanta 1 Varijanta 2 30 Opće informacije 32 Parametri pečenja 2

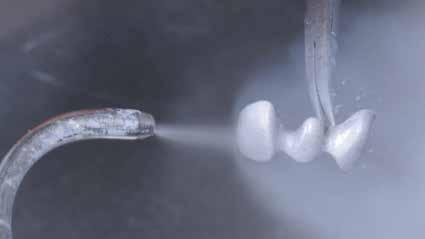

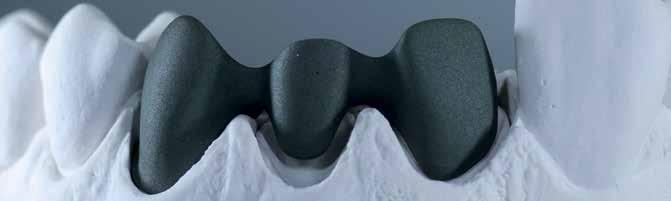

3 Oblikovanje konstrukcije U nastavku je primjer standardnog oblikovanja konstrukcije: Moraju se poštivati upute proizvođača legure. VAŽNO: konstrukcija mora biti dizajnirana na način da podupire keramiku Završena konstrukcija Pjeskarenje Al 2 O µm Čišćenje Nakon oksidacijskog pečenja 3

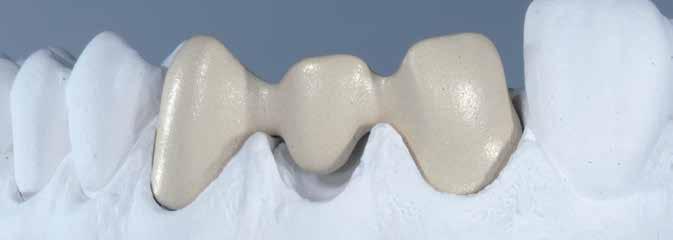

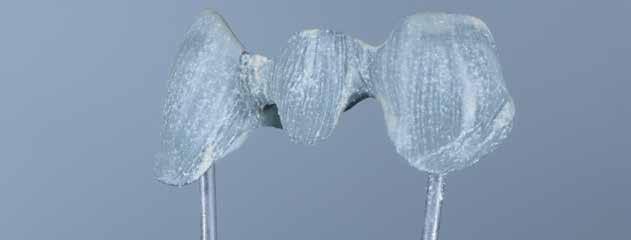

4 Pečenje opakera 1. Pečenje opakera (wash) IPS Style Powder Opaquer + IPS Powder Opaquer Liquid Čišćenje Prvi sloj opakera Nanijeti u tankom sloju Nakon prvog pečenja opakera 4

5 2. Drugo pečenje opakera IPS Style Powder Opaquer + IPS Powder Opaquer Liquid Opcija Opcija: IPS Style Intensive Powder Opaquer + IPS Powder Opaquer Liquid Nanijeti u ravnomjernom, pokrivajućem sloju tehnika raspršivanja Karakterizacija Nakon drugog pečenja opakera 5

6 Slojevanje keramike IPS Style Ceram standardna tehnika slojevanja Standardni dijagram slojevanja Idealna raspoloživost prostora Mala raspoloživost prostora Incizal Incizal Deep Dentin Dentin Dentin Opaker Opaker Metalna konstrukcija Metalna konstrukcija 6 Debljina sloja Idealna raspoloživost prostora Mala raspoloživost prostora Metalna konstrukcija mm mm Opaker 0.1 mm 0.1 mm cervikalno 0.3 mm Deep Dentin incizalno 0.1 mm cervikalno 1.0 mm 0.5 mm Dentin incizalno 0.6 mm 0.3 mm cervikalno Incizal incizalno 0.4 mm 0.4 mm

7 IPS Style Ceram Standardna tehnika slojevanja Deep Dentin Dentin Incizal Nakon prvog pečenja Dentina/Incizala Prije pečenja, razdvojiti cijeli interdentalni prostor do opakera. 7

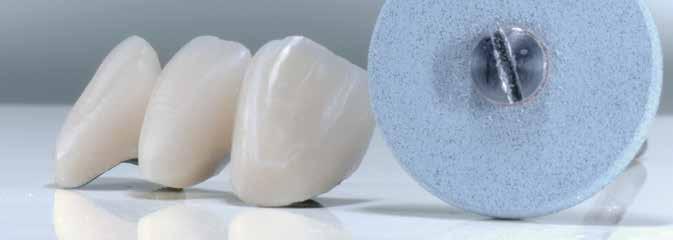

8 IPS Style Ceram Standardna tehnika slojevanja Nadopuna zbog kontrakcije Nakon drugog pečenja Dentina/Incizala Završavanje keramičke fasete Opcija Pre-poliranje 8

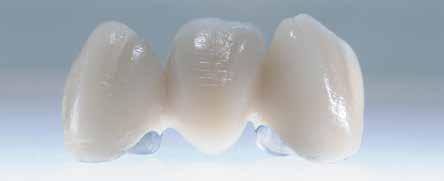

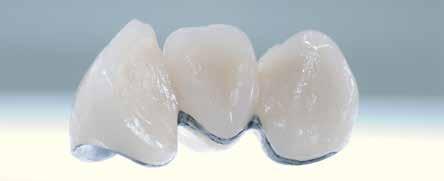

9 IPS Style Ceram Standardna tehnika slojevanja Izgled gotovog nadomjestka prije pečenja glazure Izgled gotovog nadomjestka prije pečenja glazure Pečenje boje i glazure na stranici 26 9

10 IPS Style Ceram Individualna tehnika slojevanja Primjer individualnog dijagrama slojevanja Opal Effekt Mamelon Deep Dentin Incizalni rub Incisal Intensive Opaquer Inter Incisal Dentin Opaker Cervical Transpa Metalna konstrukcija Margin 10

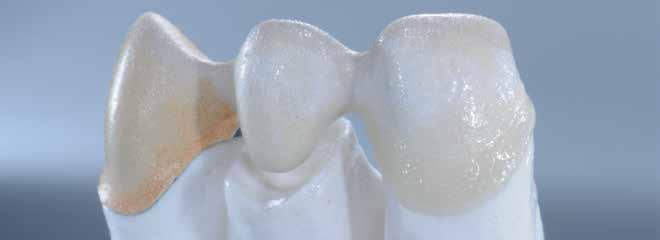

11 IPS Style Ceram Individualna tehnika slojevanja Aplikacija vratne (Margin) mase Nakon prvog pečenja vratne mase Dodatak mase za zatvaranje prostora Nakon drugog pečenja vratne mase 11

12 IPS Style Ceram Individualna tehnika slojevanja Deep Dentin Dentin Mamelon, Opal Effect Inter Incizal, Cervical Transpa Incizal Occlusal Dentin Dentin Incizal Nakon prvog pečenja Dentina/Incizala 12 Za bolji prikaz, određeni materijali su obojeni pigmentima koji sagorijevaju bez ostatka. Prije pečenja, razdvojiti cijeli interdentalni prostor do opakera.

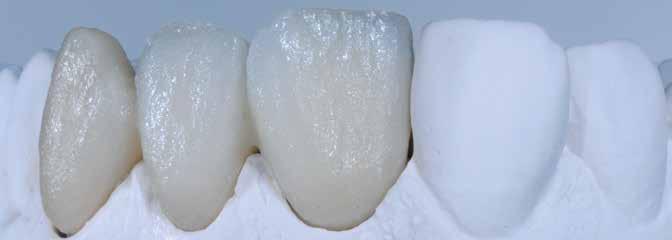

13 IPS Style Ceram Individualna tehnika slojevanja Nadopuna zbog kontrakcije Incizalni rub Prije drugog pečenja Dentina/incizala Nakon drugog pečenja Dentina/Incizala 13

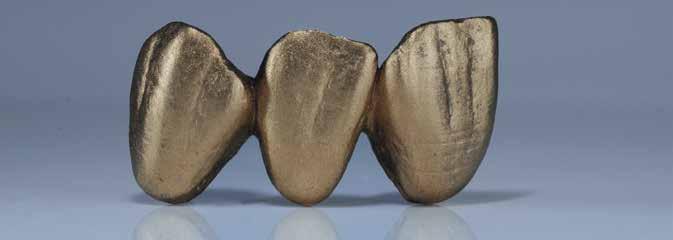

14 IPS Style Ceram Individualna tehnika slojevanja Opcija Završetak keramičke fasete pred-poliranje Zlatni prah Izgled površinske teksture 14

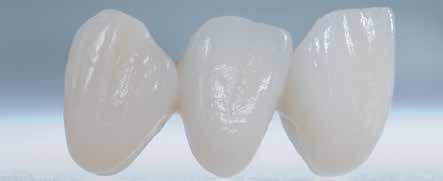

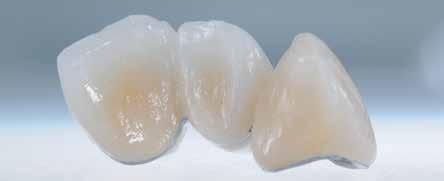

15 IPS Style Ceram Individualna tehnika slojevanja Izgled gotovog nadomjestka prije pečenja glazure Izgled gotovog nadomjestka prije pečenja glazure Pečenje boje i glazure na stranici 26 15

16 IPS Style Ceram Gingiva Primjer dijagrama slojevanja gingive Gingiva (BG34 + Dentin) Basic Gingiva (BG34) Basic Gingiva (BG34) Intensive Gingiva (IG2) Intensive Gingiva (IG3) Gingiva (G5) Gingiva (G5) Opaquer (Pink) Metalna konstrukcija 16

17 IPS Style Ceram Gingiva Opaker (Pink) Gingiva (G5) Basic Gingiva (BG34) Nakon prvog pečenja Dentina/Incizala Prije pečenja, razdvojiti cijeli interdentalni prostor do opakera

18 IPS Style Ceram Gingiva Nadopuna zbog kontrakcije Basic Gingiva (BG34 + Dentin) Intensive Gingiva (IG2) Intensive Gingiva (IG3, G5) Basic Gingiva (BG34) Nakon drugog pečenja Dentina/Incizala Za bolji prikaz, određeni materijali su obojeni pigmentima koji sagorijevaju bez ostatka. 18

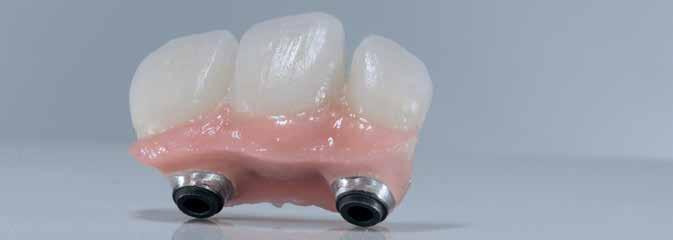

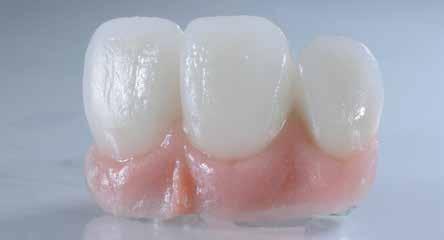

19 IPS Style Ceram Gingiva Dovršavanje keramičke fasete Dovršavanje keramičke fasete pred-poliranje Opcija Izgled gotovog nadomjestka prije pečenja glazure Pečenje boje i glazure na stranici 26 19

20 IPS Style Ceram Fasete Primjer dijagrama slojevanja fasete Opal Effekt Incisal Edge Mamelon Incisal Deep Dentin, Dentin, Incisal ili Transpa Inter Incisal Dentin Cervical Transpa Dentin + npr. Occlusal Dentin 20

21 IPS Style Ceram Fasete VAŽNO: prije svake primjene keramičkog materijala, vatrostalni bataljci moraju biti pohranjeni u vodi oko 5-10 minuta, ovisno o veličini. Vatrostalni bataljci Wash aplikacija: Deep dentin, Dentin, Incizal ili Transpa Nakon wash pečenja fasete Dentin + npr. Occlusal Dentin Nakon pečenja cervikalnog dijela fasete Dentin, Mamelon, Opal Effect, Inter Incisal, Special Incisal Nakon pečenja Dentin/Impulse fasete Incizal, Incizalni Edge Nakon pečenja incizalnog dijela fasete Za bolji prikaz, određeni materijali su obojeni pigmentima koji sagorijevaju bez ostatka. 21

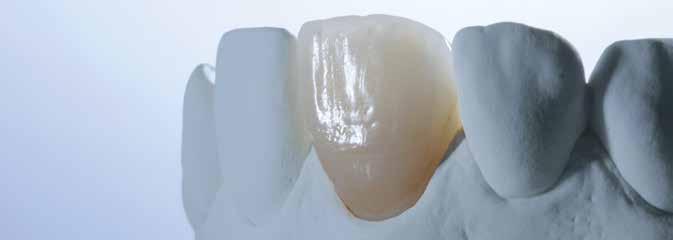

22 IPS Style Ceram Fasete Nakon završene obrade Pečenje boje i glazure fasete (vidjeti str. 26) Poliranje perlama 1 bar (30 psi) Završena faseta 22

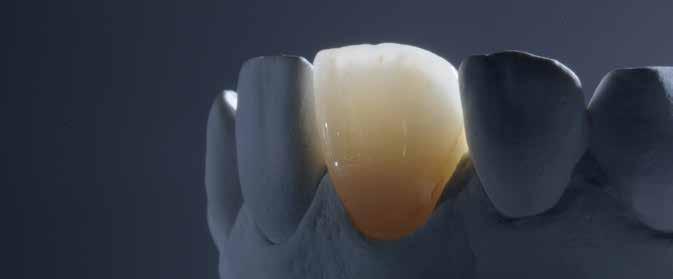

23 IPS Style Ceram Fasete Završena faseta 23

24 IPS Style Ceram One Jednoslojna tehnika Dijagram jednoslojne tehnike Ceram One Opaker Metalna konstrukcija 24

25 IPS Style Ceram One Jednoslojna tehnika Dizajn potpuno oblikovane konstrukcije sa opakerom Nakon prvog pečenja One keramike Nadopuna zbog kontrakcije Nakon drugog pečenja i završetka One keramike Pečenje boje i glazure na stranici 26 Prije pečenja, razdvojiti cijeli interdentalni prostor do opakera. 25

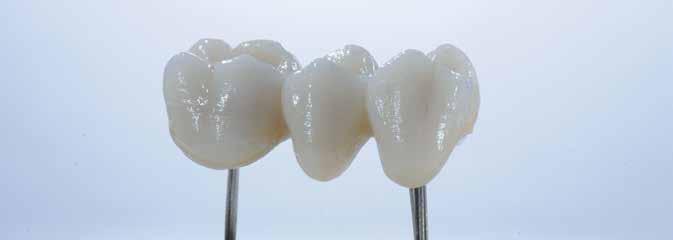

26 IPS Ivocolor Shade + Essence Pečenje boje IPS Ivocolor Shade IPS Ivocolor Essence IPS Ivocolor Essence Prilagođavanje boje Karakterizacija Karakterizacija Prije pečenja boje 26

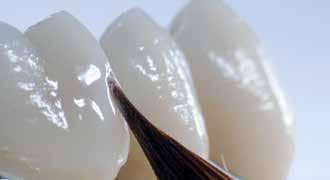

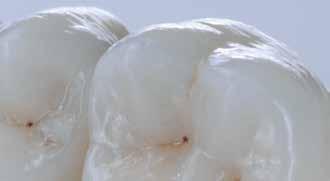

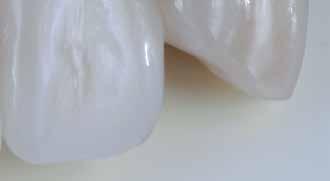

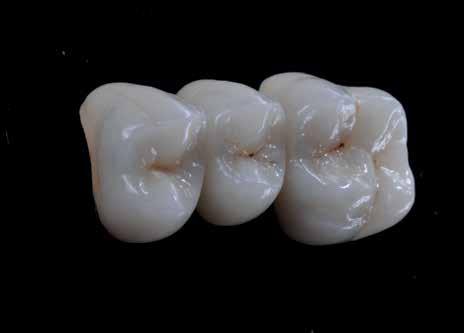

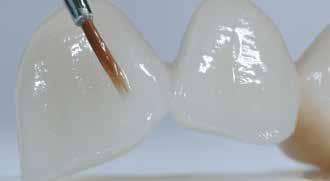

27 IPS Ivocolor Glaze Pečenje glazure Varijanta 1 za visoki sjaj Varijanta 2 za prirodni, svilenkasto-mat sjaj Nanesite bogat sloj glazurnog materijala Nanesite tanki sloj glazurnog materijala Nakon pečenja glazure s Glaze materijalom Nakon pečenja glazure s malim slojem Glaze materijala 27

28 IPS Style Ceram Standardna tehnika slojevanja IPS Style Ceram Fasete IPS Style Ceram Individualna tehnika slojevanja 28

29 IPS Style Ceram Gingiva IPS Style Ceram One Jednoslojna tehnika 29

30 Opće informacije Značajke IPS Style Ceram i IPS Style Ceram One klasificiraju se kao dentalne keramike Tip I, klasa I. Njihova otpornost na savijanje iznosi 50 MPa, a kemijska topljivost je 100 μg/cm 2. Adhezijska veza metal-keramičkog sustava je > 25 MPa. Material TKŠ 2x ( C) [10-6 /K] TKŠ 4x ( C) [10-6 /K] TKŠ Ø ( C) [10-6 /K] TG [ C] IPS Style Ceram Powder Opaquer ± ± ± ± 20 IPS Style Ceram Powder Opaquer ± ± ± ± 20 IPS Style Ceram Margin 12.8 ± ± ± ± 20 IPS Style Ceram Veneering Materials 1) 12.0 ± ± ± ± 20 IPS Style Ceram Opal Effect 12.0 ± ± ± ± 20 IPS Style Ceram One Veneering Materials 12.0 ± ± ± ± 20 IPS Style Ceram Add-On Margin 2) 12.7 ± ± ± ± 20 IPS Style Ceram Add-On Dentin / Schneide / BL 2) 13.0 ± ± ± ± 20 IPS Style Ceram Add-On 690 C 2) 12.0 ± ± ± ± 20 TKŠ 2x: Termički koeficijent širenje nakon 2 ciklusa pečenja, TKŠ 4x: Termički koeficijent širenja nakon 4 ciklusa pečenja, TKŠ Ø: srednja vrednost TKŠ 2x i TKŠ 4x; TG: temperatura staklastog prijelaza 1) Deep Dentin, Dentin, Incisal, Transpa, Impulse, Gingiva 2) Za IPS Style Ceram Add-On vrijednosti širenja primjenjuju se na interval temparatura od 25 do 400 C. 30

31 Indikacije Konvencionalna višeslojna obložna keramika za najpopularnije dentalne legure (uključujući i za galvano tehniku) u TKŠ rasponu od x 10-6/K ( C) (IPS Style Ceram) Jednoslojna obložna keramika za najpopularnije dentalne legure (uključujući i za galvano tehniku) u TKŠ rasponu od x 10-6/K ( C) (IPS Style Ceram One) Slojevanje na vatrostalnim bataljcima (samo IPS Style Ceram) Karakterizacija i slojevanje IPS Style Press nadomjestaka Karakterizacija s IPS Ivocolor Shade i Essence bojama Glaziranje s IPS Ivocolor Glaze Kontraindikacije Bruksizam Slojevanje na titanskim i cirkonij-oksidnim konstrukcijama Sve ostale primjene koje nisu navedene u indikacijama Važna ograničenja u primjeni Prevelika ili premala debljina u odnosu na propisanu (min. 0.8 max. 1.7 mm) Nepoštivanje omjera debljine sloja konstrukcije i obložne keramike Miješanje/obrada s drugim dentalnim keramikama Slojevanje na legurama koje su izvan propisanog raspona TKŠ Nepridržavanje potrebne dimenzije konektora i minimalne debljine konstrukcije Nuspojave Ako je poznato da je pacijent alergičan na bilo koji sastojak, IPS Style Ceram i IPS Style Ceram One nadomjesci se ne smiju koristiti. Upozorenje Ne udisati keramičku prašinu tijekom završne obrade koristiti zaštitnu masku i usisavanje prašine Obratiti pažnju na Sigurnosno tehničke listove (MSDS).

32 Parametri pečenja IPS Style Ceram Temperatura pečenja T [ C/ F] Stand-by temparatura B [ C/ F] Vrijeme zatvaranja S [min] Stopa zagrijavanja t [ C/ F/min] Vrijeme držanja H [min] Uključivanje vakuuma V1 [ C/ F] Isključivanje vakuuma V2 [ C/ F] Prvo i drugo pečenje opakera 870 C 870/ /757 4:00 100/180 1:00 450/ /1596 Prvo i drugo pečenje opakera 960 C 960/ /757 4:00 100/180 2:00 450/ /1758 Prvo i drugo pečenje Margina 840/ /757 6:00 60/108 1:30 450/ /1542 Prvo pečenje Dentina/Incizala / One pečenje Drugo pečenje Dentina/Incizala / One pečenje 790/ /757 6:00 60/108 1:00 450/ / / /757 6:00 60/108 1:00 450/ /1434 Pečenje boje 750/ /757 6:00 60/108 1:00 450/ /1380 Pečenje glazure / Add-on pečenje s glazurom 750/ /757 6:00 60/108 1:00 450/ /1380 Add-on pečenje nakon glazure 690/ /757 6:00 60/108 1:00 450/ /1272 IPS Style Ceram Veneers na vatrostalnim bataljcima Wash pečenje fasete : : Pečenje cervikalnog dijela fasete : : Dentin/Impulse pečenje fasete : : Incizalno pečenje fasete : : Pečenje boje i glazure fasete : :00 1:

33 1 Parametri pečenja Važne informacije Ovi parametri pečenja su približne vrijednosti i odnose se na Programat peći Ivoclar Vivadenta Ako se koriste peći drugih proizvođača, parametri pečenja možda se moraju promijeniti. Napomene * Powder Opaquer 870 isključivo je namijenjen za primjenu u tehnici slojevanja u kombinaciji sa IPS Style Ceram / Ceram One. ** Powder Opaquer 960 može se koristiti u tehnici slojevanja zajedno s IPS Style Ceram/Ceram One, ali isto tako i u tehnici prešanja zajedno s IPS Style Press. *** Pečenje boje koristi se za fiksiranje IPS Ivocolor Shade /Essence i posebno se preporučuje za sveobuhvatnu karakterizaciju (npr. jednoslojna tehnika). Ako su potrebna dodatna Dentin/Incizal/One pečenja, ona se provode zajedno s drugim Dentin/Incizal/One pečenjem. Za vrlo velike nadomjestke, preporučujemo blago produžavanje vremena sušenja (vrijeme zatvaranja S). Ako je sloj keramike deblji od 1.5mm, preporučujemo dugotrajno hlađenje na neplemenitim legurama i legurama s visokim TKŠ. Parametri pečenja molimo otvorite stranicu IPS Style Ceram 33 Za detaljne informacije pogledajte upute za uporabu IPS Style Ceram Instructions for Use
