1 Integrated Platform for Location-Based Services: Το GIS COMPONENT EPSILON SA Hellas GI: GIS on the go 25/6/2003

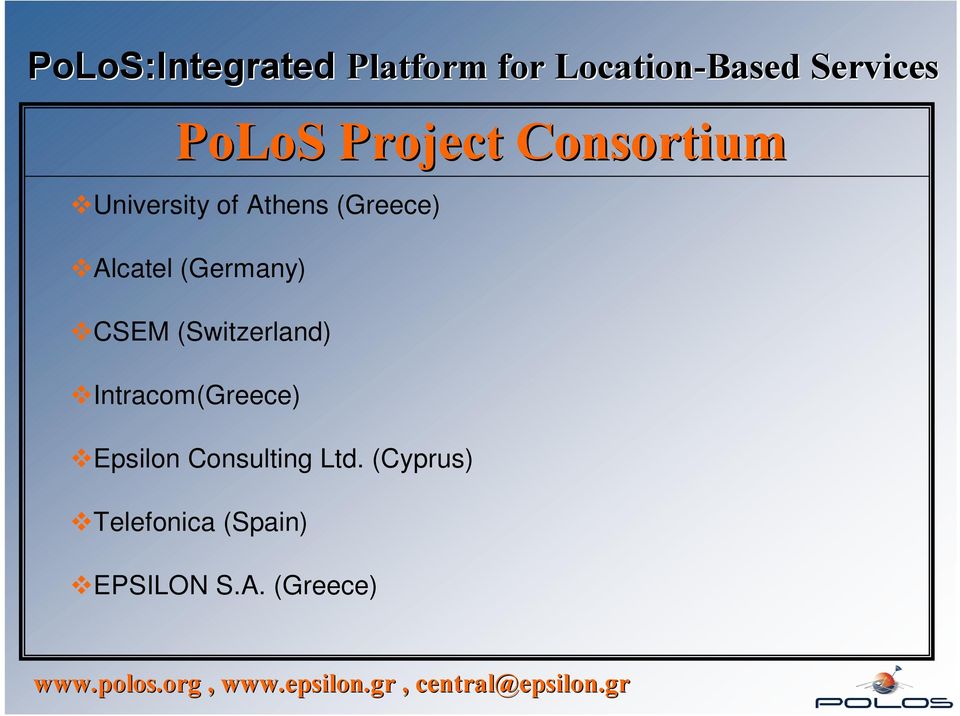

2 PoLoS Project Consortium University of Athens (Greece) Alcatel (Germany) CSEM (Switzerland) Intracom(Greece) Epsilon Consulting Ltd. (Cyprus) Telefonica (Spain) EPSILON S.A. (Greece)

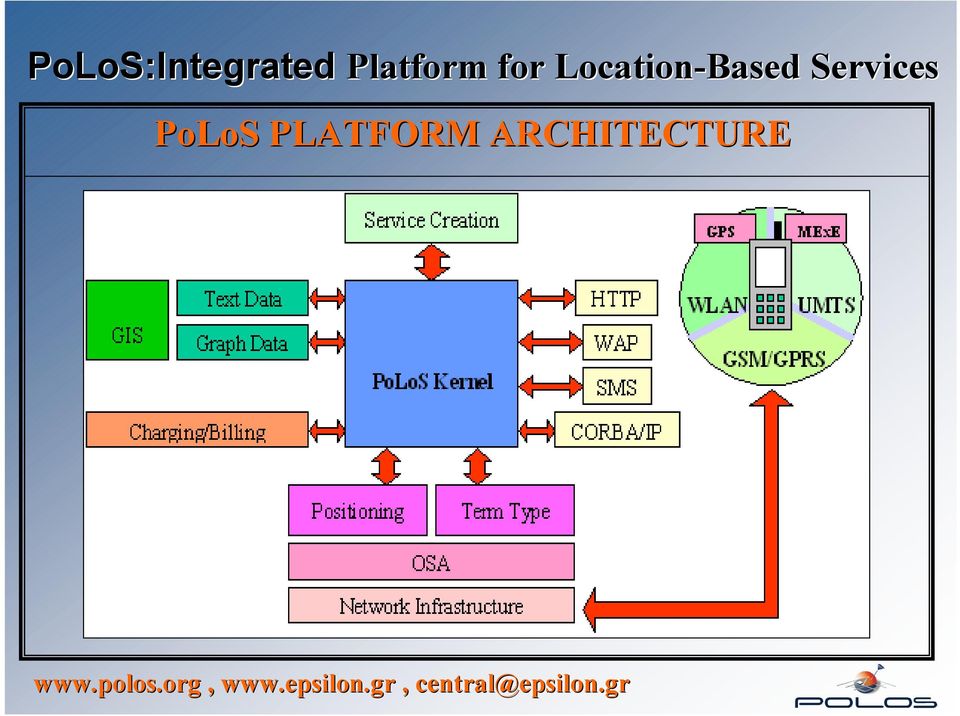

3 PoLoS PLATFORM ARCHITECTURE

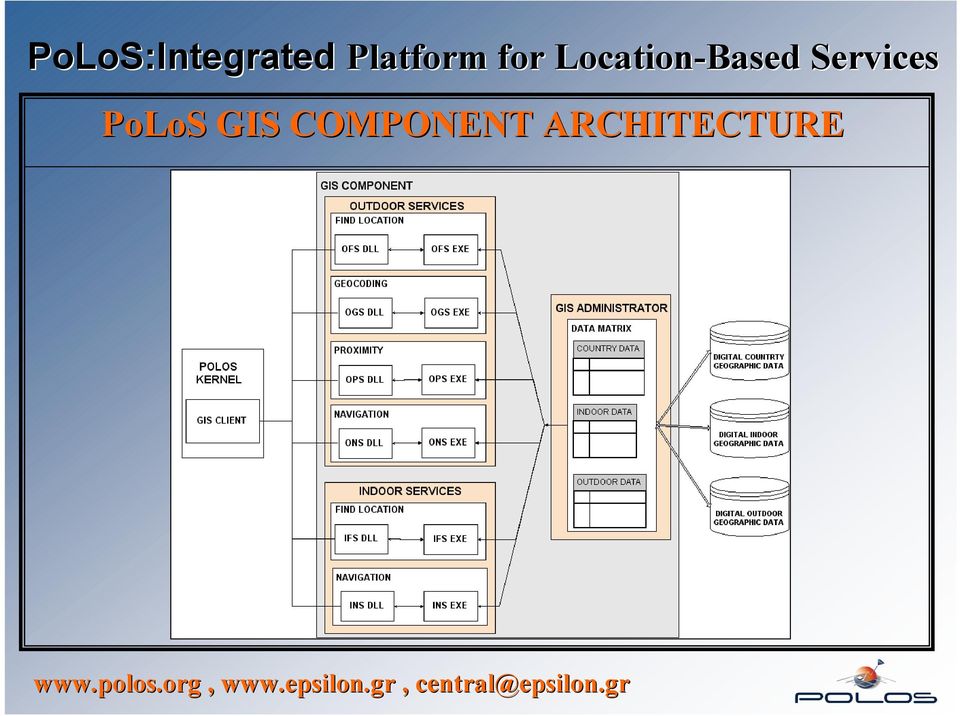

4 PoLoS GIS COMPONENT ARCHITECTURE

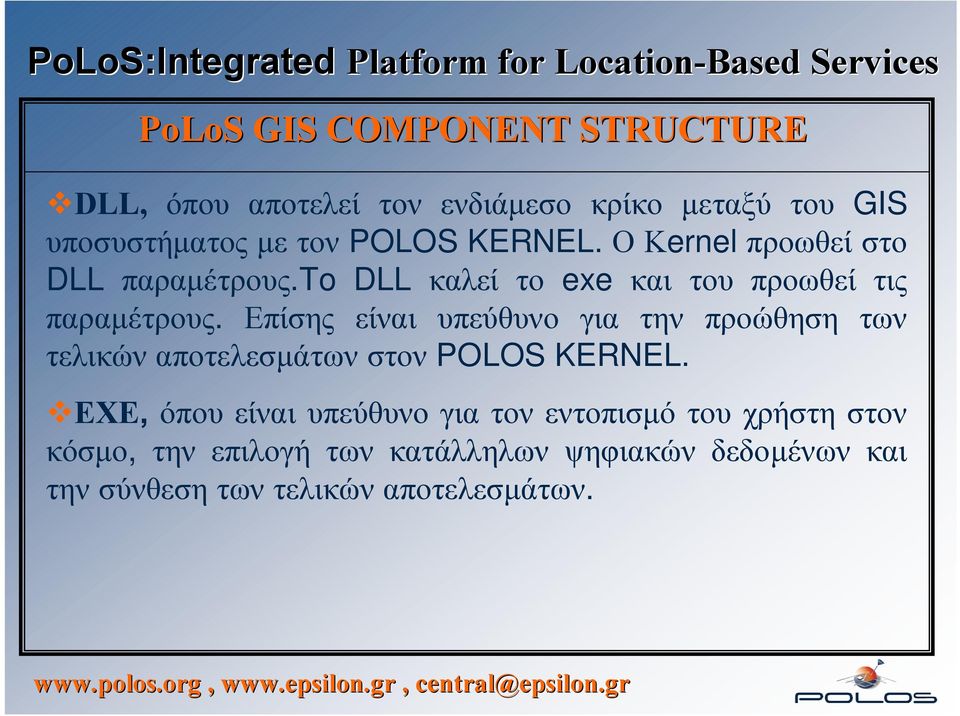

5 PoLoS GIS COMPONENT STRUCTURE DLL, όπου αποτελεί τον ενδιάµεσο κρίκο µεταξύ του GIS υποσυστήµατος µε τον POLOS KERNEL. Ο Κernel προωθεί στο DLL παραµέτρους.to DLL καλεί το exe και του προωθεί τις παραµέτρους. Επίσης είναι υπεύθυνο για την προώθηση των τελικών αποτελεσµάτων στον POLOS KERNEL. ΕΧΕ, όπου είναι υπεύθυνο για τον εντοπισµό του χρήστη στον κόσµο, την επιλογή των κατάλληλων ψηφιακών δεδοµένων και την σύνθεση των τελικών αποτελεσµάτων.

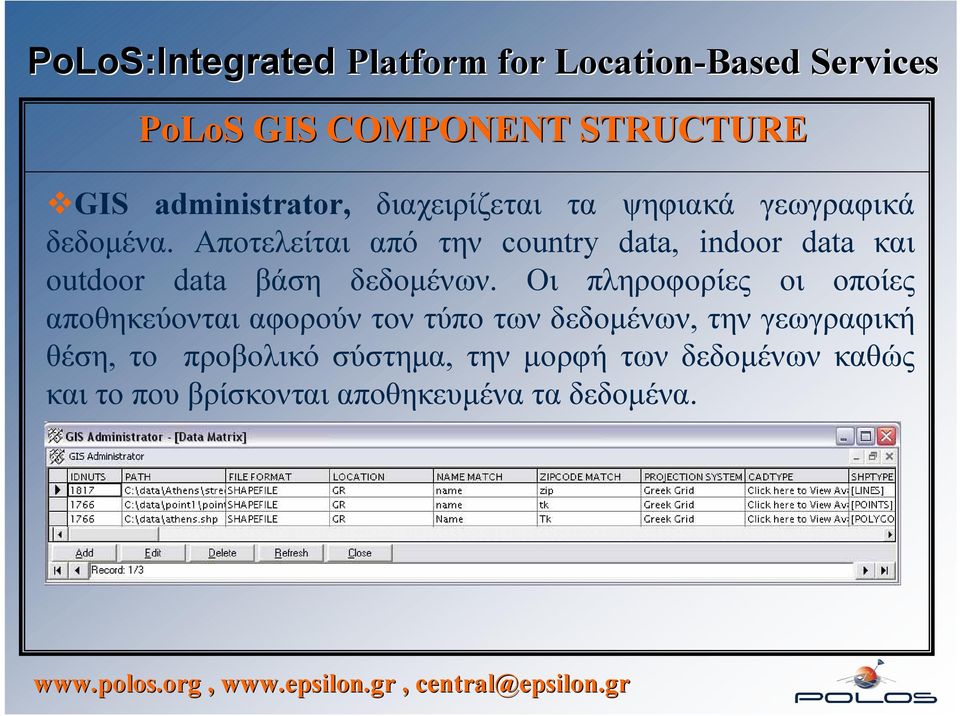

6 PoLoS GIS COMPONENT STRUCTURE GIS administrator, διαχειρίζεται τα ψηφιακά γεωγραφικά δεδοµένα. Αποτελείται από την country data, indoor data και outdoor data βάση δεδοµένων. Οι πληροφορίες οι οποίες αποθηκεύονται αφορούν τον τύπο των δεδοµένων, την γεωγραφική θέση, το προβολικό σύστηµα, την µορφή των δεδοµένων καθώς και το που βρίσκονται αποθηκευµέναταδεδοµένα.

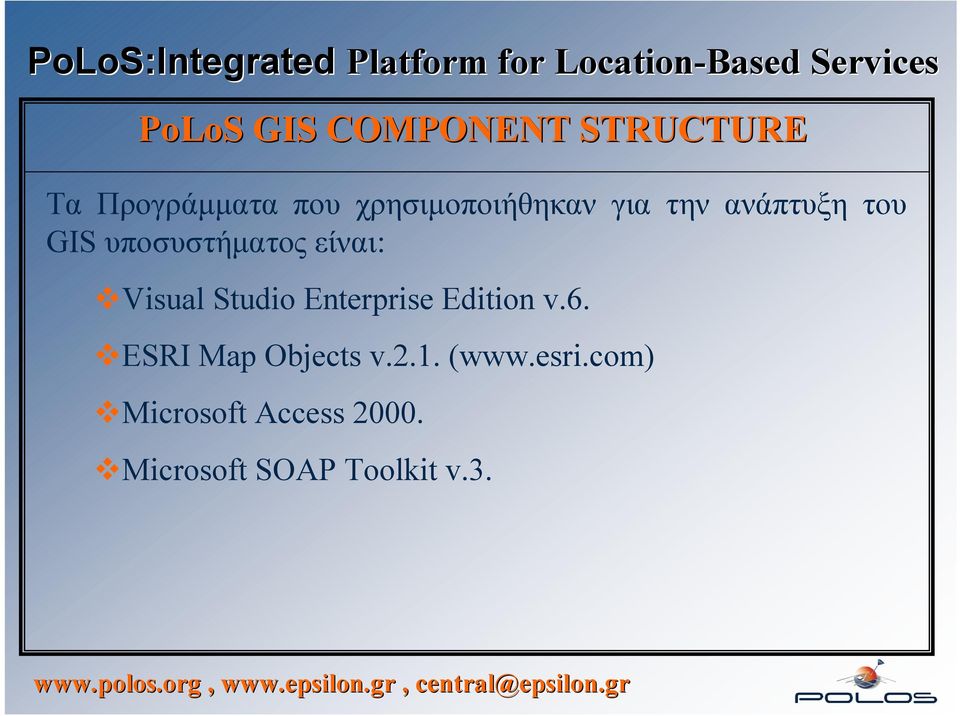

7 PoLoS GIS COMPONENT STRUCTURE Τα Προγράµµατα που χρησιµοποιήθηκαν για την ανάπτυξη του GIS υποσυστήµατος είναι: Visual Studio Enterprise Edition v.6. ESRI Map Objects v.2.1. ( Microsoft Access Μicrosoft SOAP Toolkit v.3.

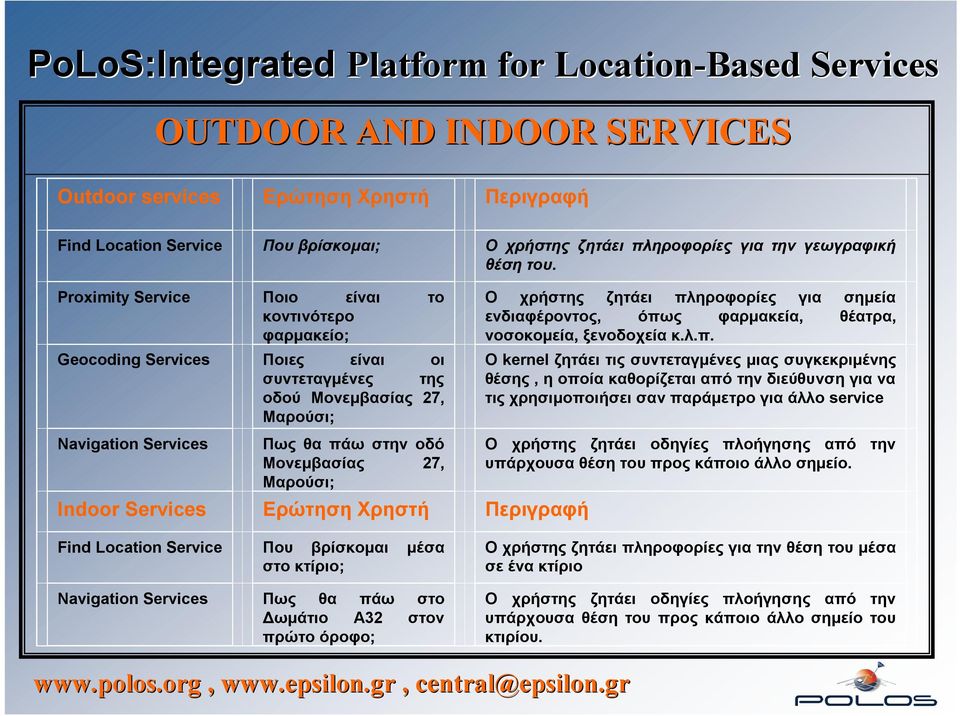

8 OUTDOOR AND INDOOR SERVICES Outdoor services Ερώτηση Χρηστή Περιγραφή Find Location Service Που βρίσκοµαι; Ο χρήστης ζητάει πληροφορίες για την γεωγραφική θέση του. Proximity Service Ποιο είναι το κοντινότερο φαρµακείο; Geocoding Services Ποιες είναι οι συντεταγµένες της οδού Μονεµβασίας 27, Μαρούσι; Navigation Services Πως θα πάω στην οδό Μονεµβασίας 27, Μαρούσι; Indoor Services Ερώτηση Χρηστή Περιγραφή Ο χρήστης ζητάει πληροφορίες για σηµεία ενδιαφέροντος, όπως φαρµακεία, θέατρα, νοσοκοµεία, ξενοδοχεία κ.λ.π. Ο kernel ζητάει τις συντεταγµένες µιας συγκεκριµένης θέσης, η οποία καθορίζεται από την διεύθυνση για να τις χρησιµοποιήσει σαν παράµετρο για άλλο service Ο χρήστης ζητάει οδηγίες πλοήγησης από την υπάρχουσα θέση του προς κάποιο άλλο σηµείο. Find Location Service Που βρίσκοµαι µέσα στο κτίριο; Navigation Services Πως θα πάω στο ωµάτιο Α32 στον πρώτο όροφο; Ο χρήστης ζητάει πληροφορίες για την θέση του µέσα σε ένα κτίριο Ο χρήστης ζητάει οδηγίες πλοήγησης από την υπάρχουσα θέση του προς κάποιο άλλο σηµείο του κτιρίου.

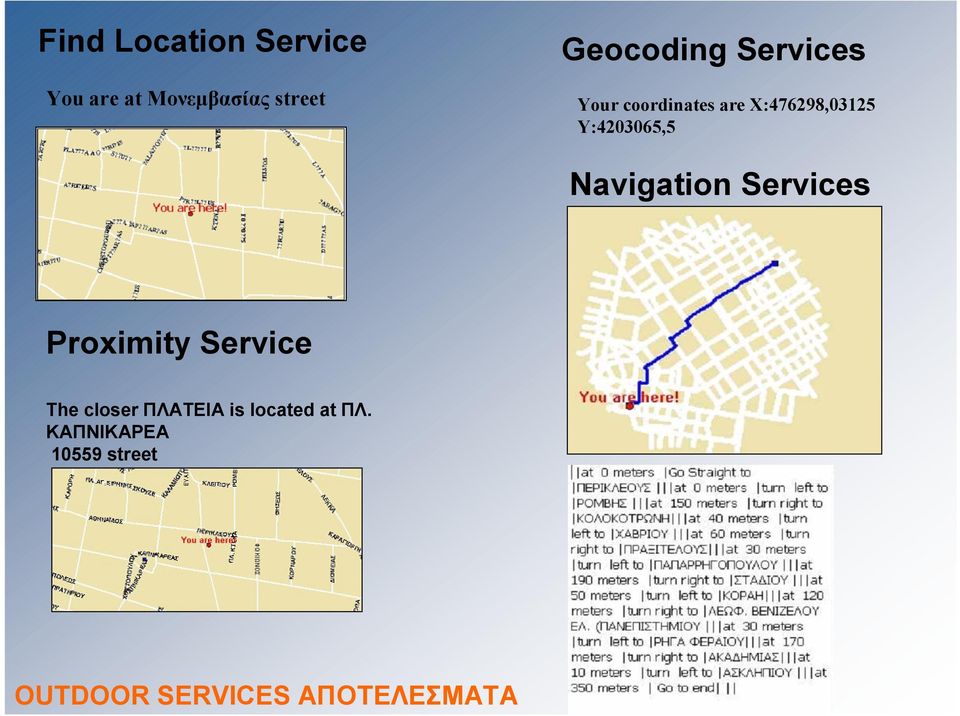

9 Find Location Service You are at Μονεµβασίας street Geocoding Services Your coordinates are X:476298,03125 Y: ,5 Navigation Services Proximity Service The closer ΠΛΑΤΕΙΑ is located at ΠΛ. ΚΑΠΝΙΚΑΡΕΑ street OUTDOOR SERVICES ΑΠΟΤΕΛΕΣΜΑΤΑ

10 Find Location Service Navigation Services You are at Μονεµβασίας street at 0 meters Go Straight to IHall 2 at 0 meters turn right to S1 at 10 meters turn left to 0 at 0 meters Go to end at 0 meters Go Straight to AIS1 at 0 meters turn left to AHall 1 at 10 meters turn right to A22 at 0 meters Go to end ΙΝDOOR SERVICES ΑΠΟΤΕΛΕΣΜΑΤΑ
