GPR Windows XP Οδηγίες χρήσεως.

Transcript

1 GPR Windows XP Οδηγίες χρήσεως. 1. Επιλέξετε μια κεραία: 75MHz - μήκος 1,5m, - βάθος 6,0m, - ανάλυση 1,5m 100MHz - " 1,0m, - " 5,0m, - " 1,0m 150MHz - " 0,75m, - " 4,0m, - " 0,8m 250MHz - " 0,5m, - " 2,0m, - " 0,5m 350MHz - " 0,3m, - " 1,5m, - " 0,3m Η κεραία πρέπει να είναι μικρότερη (σε μήκος) από το αντικείμενο για το οποίο ψάχνετε. Καλύτερα είναι να χρησιμοποιείτε την κεραία 100MHZ. 2. Συναρμολογήστε το μηχάνημα όπως δείχνουν οι φωτογραφίες. Ο τρόπος συναρμολόγης των κεραιών πομπού και δέκτη είναι ο ίδιος. Η απόσταση μεταξύ των κεραιών (πομπού και δέκτη) πρέπει να είναι μεγαλύτερη από το μήκος τους. Οσο μεγαλύτερη η απόστασή τους, τόσο μεγαλύρο είναι το βάθος που "βλέπουν". Η απόσταση όμως των κεραιών ΔΕΝ πρέπει να είναι μεγαλύτερη από το βάθος του αντικειμένου για το οποίο ψάχνουμε. 1

2 2 3 4

3 5 6

4 7 8 9

5 10 11

6 12 13

7 14 15

8 16 17

9 18 19

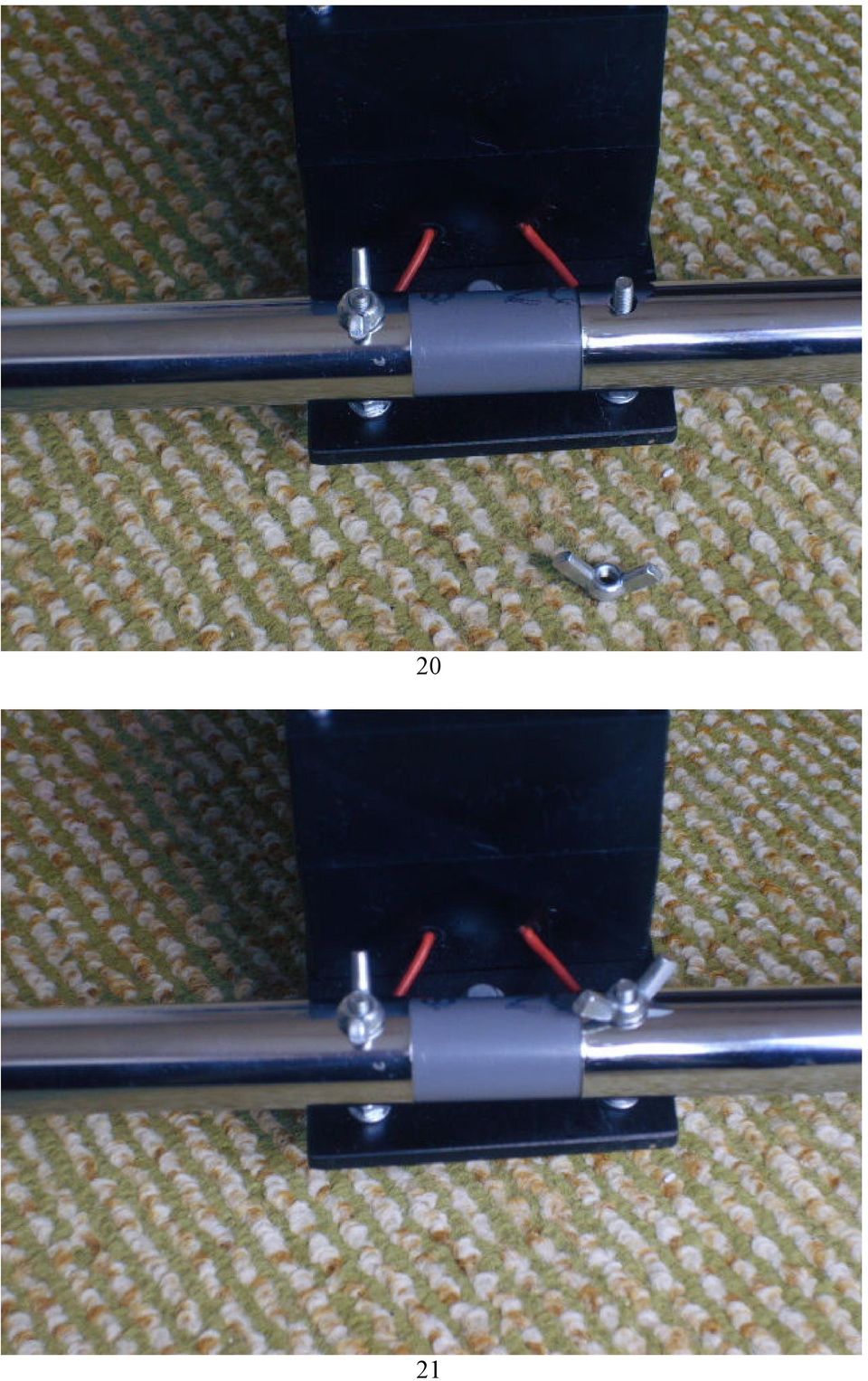

10 20 21

11 Ολα τα καλώδια πρέπει να εγκατασταθούν όπως δείχνει η επόμενη φωτογραφία:

12 Ενας τρόπος ανάρτησης του υπολογιστή. Μπορείτε να τοποθετήσετε κομμάτια από tickly Scotch tape πάνω από τα κουμπιά "Esc", "Enter" και "F6" όπως φαίνεται στίς επόμενες εικόνες. S cotch tape

13 3. Ξεκινήστε τον υπολογιστή. 4. Συνδέστε το GPR στη θυρίδα UBS του υπολογιστή. 5. Ξεκινήστε το GPR πατώντας το κουμπί 1. ΠΡΟΣΟΧΗ! Μην ακουμπάτε τις κεραίες πομπού/δέκτη όταν το GPR είναι ανοιχτό. 6. Ξεκινήστε το πρόγραμμα GPR.

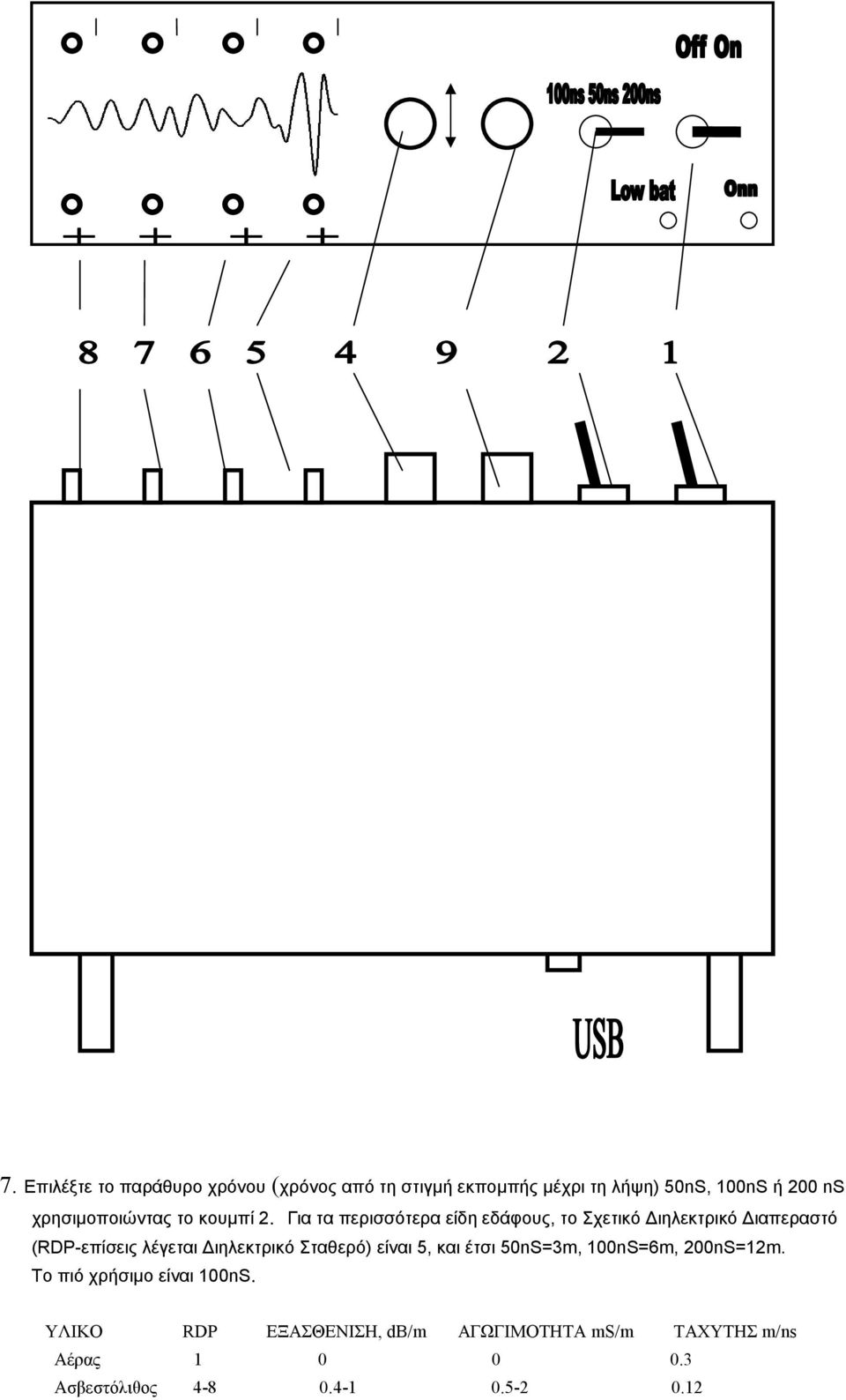

14 7. Επιλέξτε το παράθυρο χρόνου (χρόνος από τη στιγμή εκπομπής μέχρι τη λήψη) 50nS, 100nS ή 200 ns χρησιμοποιώντας το κουμπί 2. Για τα περισσότερα είδη εδάφους, το Σχετικό Διηλεκτρικό Διαπεραστό (RDP-επίσεις λέγεται Διηλεκτρικό Σταθερό) είναι 5, και έτσι 50nS=3m, 100nS=6m, 200nS=12m. Το πιό χρήσιμο είναι 100nS. ΥΛΙΚΟ RDP ΕΞΑΣΘΕΝΙΣΗ, db/m ΑΓΩΓΙΜΟΤΗΤΑ ms/m ΤΑΧΥΤΗΣ m/ns Αέρας Ασβεστόλιθος

15 Εδαφος Γρανίτης Αργιλος Στεγνή άμμος Νερό (γλυκό) Υγρή άμμος nS = 1m ΚΕΡΑΙΑ ΠΑΡΑΘΥΡΟ ΧΡΟΝΟΥ 75MHz - ΜΗΚΟΣ 1,5m, ΒΑΘΟΣ 7m, ΑΝΑΛΥΣΗ 1.5m 200nS = 10m 100MHz - " 1m, " 6m, " 1m 100nS = 4m 200nS = 10m 150MHz - " 0,75m, " 5m, " 0.8m 100nS = 4m 250MHz - " 0,5m, " 4m, " 0.5m 50nS = 2m 350MHz - " 0,3m, " 3m, " 0.3m 50nS = 2m Για να χρησιμοποιείσετε το παράθυρο χρόνου 25nS - 1m, βάλτε το διακόπτη 2 στη θέση 50nS και από το πρόγραμμα του GPS (στον υπολογιστή) επιλέξτε τη λωρίδα των 25nS, όπως δείχνει η επόμενη εικόνα. 8. Σηκώστε το GPR, οι κεραίες πρέπει να είναι τουλάχιστον 5 με 20 εκατοστά μακριά από το έδαφος. Πατήστε το κουμπί "F6". Τώρα το GPR δουλεύει σαν ψηφιακό οσιλλοσκόπιο, όπου βλέπετε το σήμα που λαμβάνει. Θα δείτε κάτι παρόμοιο με αυτές τις εικόνες:

16 Εάν δεν βλέπετε καθόλου σήμα, κάντε τα εξείς: Κλείστε το GPR πατώντας το διακόπτη 1 και επαναξεκινήστε το πάλι με τον διακόπτη 1. Στη συνέχεια, κλείστε το πρόγραμμα του GPR στον υπολογιστή, και ξαναρχίστε το. 9. Συνήθως, αν δεν υπάρχει σήμα, πρέπει να γυρίστε το ποτενσιόμετρο 9 (δεξιά η αριστερά), μέχρι να δείξει το μεγαλύτερο εύρος (πλάτος) σήματος. 10. Γυρίστε το ποτενσιόμετρο 4 (ρυθμίζει την αρχή του παραθύρου του χρόνου), δεξιά ή αριστερά μέχρι να δείτε κάτι παρόμοιο με την επόμενη φωτογραφία. Γυρίζοντας το ποτενσιόμετρο 9 (δεξιά ή αριστερά), βρήτε το μεγαλύτερο πλάτος σήματος. Παράδειγμα: Με κεραία 100MHZ και παράθυρο χρόνου 100nS, πρέπει να δείτε το σήμα όπως στην επόμενη εικόνα.

17 Αυτό έχει μεγάλη σημασία, για να έχει το μηχάνημα καλύτερη απόδοση σε μεγαλύτερο βάθος!!! Για να αυξήσουμε την ικανότητα ανίχνευσης μικρών αντικειμένων σε μεγαλύτερο βάθος, γυρίζουμε το ποτενσιόμετρο 9 προς τα δεξιά, μέχρι να δούμε το σήμα όπως στην επόμενη εικόνα. (Αυτό όμως μικραίνει την ευαισθησία ανίχνευσης μεγαλυτέρων αντικειμένων). Γιά παράδειγμα, με κεραία 350MHZ και παράθυρο χρόνου 50nS, η εικόνα πρέπει να έχει ως εξείς: Για να αυξήσουμε την ικανότητα ανίχνευσης μικρών αντικειμένων σε μεγαλύτερο βάθος, γυρίζουμετο ποτενσιόμετρο 9 προς τα δεξιά, μέχρι να δούμε το σήμα όπως στην επόμενη εικόνα. (Αυτό όμως μικραίνει την ευαισθησία ανίχνευσης μεγαλυτέρων αντικειμένων).

18 12. Πατήστε όποιοδήποτε από τα κουμπιά 5, 6, 7 ή 8. Το GPR θα φορτώσει τις τελευταίες ρυθμίσεις Εάν δεν δείτε κάτι παρόμοιο με την επόμενη εικόνα... πατήστε όλα μαζί τα κουμπιά 5-, 6-, 7, και 8-, μέχρι να δείτε το σχήμα της επόμενης εικόνας. (Δείτε, στο CD, το video: How to adjust... (πως να ρυθμίσετε...)) Πατήστε μαζί και τα δύο κουμπιά 7+ και 8+ για να ευρύνετε το εισερχόμενο σήμα όπως στην επόμενη εικόνα.

19 Πατήστε το κουμπί 6- να στενέψετε το εισερχόμενο σήμα μέχρι να δείτε αυτό: Πατήστε το κουμπί 5- να στενέψει ακόμα το εισερχόμενο σήμα, όπως στην επόμενη εικόνα. Οταν περπατάτε με το GPR, να κοιτάζετε αν το σήμα είναι περίπου σαν κι αυτό της εικόνας.

20 Για παράδειγμα, με κεραία 100MHZ και παράθυρο χρόνου 100nS, η εικόνα πρέπει να δείχνει αυτό: Για να αυξήσουμε την ικανότητα ανίχνευσης μικρών αντικειμένων σε μεγαλύτερο βάθος, γυρίζουμε το ποτενσιόμετρο 9 προς τα δεξιά, μέχρι να δούμε το σήμα όπωςστην επόμενη εικόνα. (Αυτό όμως μικραίνει την ευαισθησία ανίχνευσης μεγαλυτέρων αντικειμένων). Αλλα παραδείγματα:

21

22 Τώρα το μηχάνημα είναι έτοιμο. Με τα κουμπιά 5-, 5+, 6-, 6+, 7-, 7+, 8- και 8+ μπορείτε να ευρύνετε ή να στενεύετε το εισερχόμενο σήμα, στην περιοχή του κουμπιού που πατάτε. Στην επόμενη εικόνα, αν το σήμα μέσα στον κόκκινο κύκλο "τρέμει", γυρίστε το ποτενσιόμετρο 9 μέχρι να σταματήσει να τρέμει.

23 Εάν το σήμα έχει σχήμα όπως αυτό μέσα στον κύκλο της επόμενης εικόνας, γυρίστε το ποτενσιόμετρο 9 (αριστερά ή δεξιά), μέχρι να δείτε αυτό: Πατήστε το "F6" να σταματήσει η λήψη σήματος (ταλαντώσεων). 14. Επιλέξτε το χρώμα εικόνας. BW (γκρί), colour1, colour2.

24 Επιλέξτε την ευαισθησία (βάθος), σε χρώμα, από το Sens Color. Πατήστε "ΟΚ". Σε "BW" ή "Colour2", επιλέξτε από το "Sens BW/Colour2" 16. Επιλέξτε την ταχύτητα: Αν θέλετε να περπατάτε σιγά, επιλέξτε "Speed 1" Αν θέλετε να περπατάτε γρήγορα, επιλέξτε "Speed 2" 17. Το μηχάνημα είναι τελικά έτοιμο. Πατήστε το "F6" να σταματήσει η λήψη σήματος. Για να αρχίσετε, πατήστε το κουμπί "Enter". Μπορείτε να περπατάτε αργά ή γρήγορα. Τώρα μπορείτε να βλέπετε στην οθόνη σας το εισερχόμενο "ρανταρόγραμμα". Αν πατήσετε το "Space Bar", στην οθόνη σας θα εμφανιστεί μία κάθετη μαύρη γραμμή. Μετά από 60 δευτερόλεπτα θα ακούσετε ένα "μπίπ"

25 και το παράθυρο του προγράμματος GPR, στην οθόνη, έχει γεμίσει. Μπορείτε να αποθηκεύσετε το ρανταρόγραμμα στο σκληρό δίσκο ή να αρχίσετε καινούριο πατώντας το "F6" και μετά το "Enter". 18. Χρήση των κουμπιών της συσκευής. Πατήστε με το "ποντίκι" το κουμπί "BUTTONS". Για να δείτε τις ταλαντώσεις, πατήστε το δεξί κουμπί. Για να τις σταματήσετε, πατήστε ένα απ' τα δύο. Για να αρχίσετε την έρευνα, πατήστε το αριστερό κουμπί, και για να σταματήσετε πατήστε οποιοδήποτε. Για να αποθηκεύσετε την εικόνα στο σκληρό δίσκο, σταματήστε το ψάξιμο, πατήστε "Esc" και με το ποντίκι πατήστε στο "File" (πάνω γωνία, αριστερά), επιλέξτε "Save image as" ή "Save as GPR". 19. Για να κάνετε άλλου είδους έρευνα, πατήστε το κουμπί "Radar R". 20. Για να κάνετε έρευνα "Τμηματική" κάντε κλίκ στο κουμπί "Step". Αυτού του είδους την έρευνα την κάνετε όταν θέλετε να ερευνήσετε μεγάλα κομμάτια εδάφους, εκατό, διακοσίων ή και περισσοτέρων μέτρων. Για να αρχίσετε, πατήστε το "S", προχωρήστε κάποια απόσταση, πατήστε το "S", συνεχίστε να προχωράτε, πατήστε πάλι το "S"...

26 21. Για να σταματήσετε την έρευνα πατήστε το "Esc". 22. Για να αποθηκεύσετε το ρανταρόγραμμα σαν αρχείο.bmp, κάντε κλικ στο "File" και επιλέξτε "Save image as", γράψτε το όνομα που θέλετε και πατήστε "Enter". 23. Για να αποθηκεύσετε το ρανταρόγραμμα σαν αρχείο GPR, κάντε κλικ στο "File" και επιλέξτε "Save as GPR", γράψτε το όνομα που θέλετε και πατήστε "Enter". 24. Για να αλλάξετε τα χρώματα, κάντε κλικ στο "Color", επιλέξτε "Color1" ή 2 ή... ή 5, ή Α και με τα κουμπιά εκλογής, θέτετε το χρώμα και τη θέση του. Για να επιλέξετε χρώματα, κάντε κλικ σε χρώματα. Για να σταματήσετε πατήστε "Esc". Οσο πυκνά είναι τα χρώματα, τόσο πιο ευαίσθητο είναι το GPR. 25. Εάν το φωτάκι "Low Bat" αναβοσβήνει, πρέπει να αλλάξετε ή να ξαναφορτίσετε την μπατταρία. Ανοίξτε το κουτί της βατταρίας, συνδέστε τον φορτιστή BK-240 στη μπατταρία. Ακολουθήστε τις οδηγίες (στο κουτί του φορτιστή).
