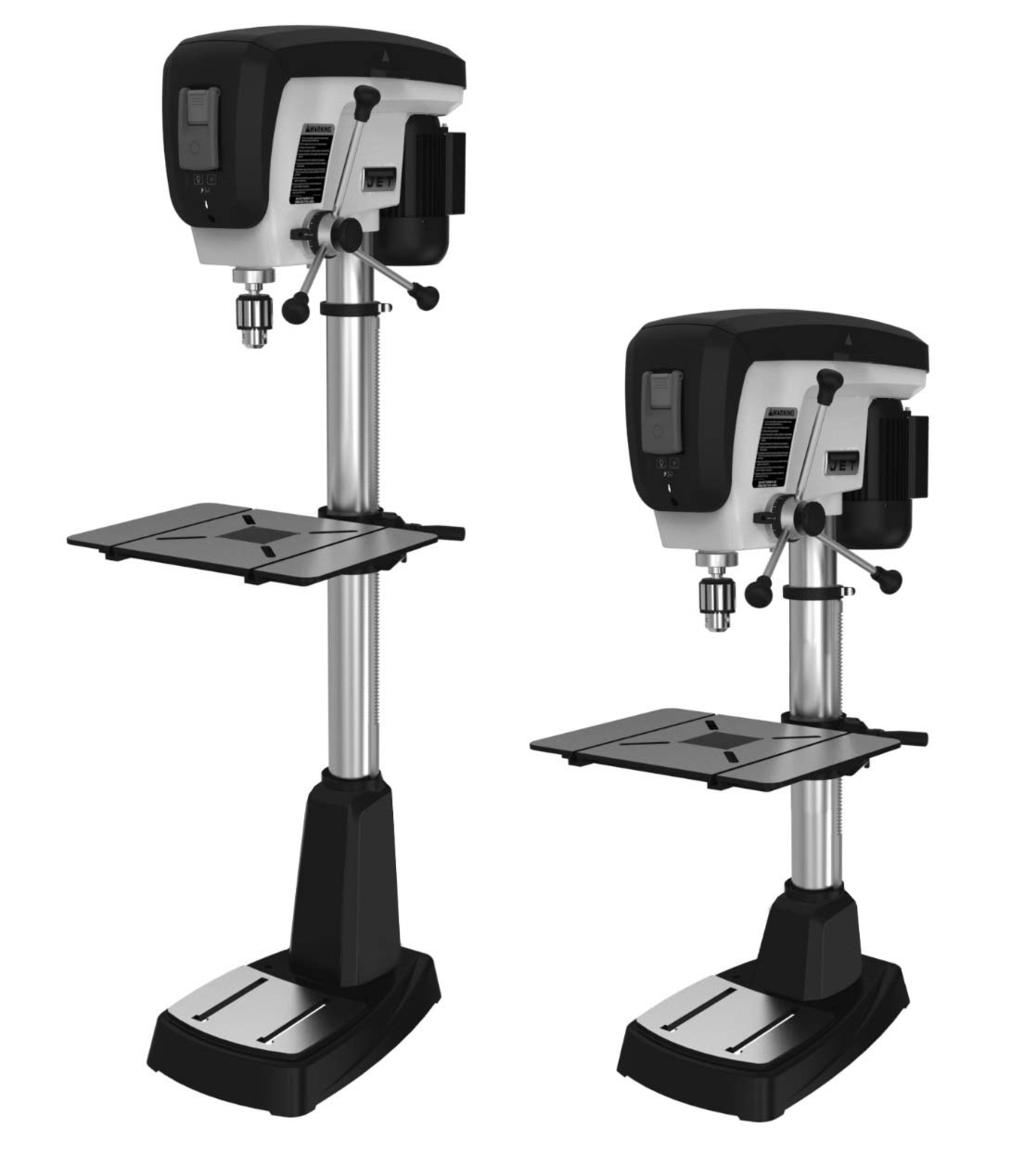

Operating Instructions and Parts Manual 16-speed Woodworking Drill Press Models JDP-15F, JDP-15B

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Operating Instructions and Parts Manual 16-speed Woodworking Drill Press Models JDP-15F, JDP-15B"

Transcript

1 Operating Instructions and Parts Manual 16-speed Woodworking Drill Press Models JDP-15F, JDP-15B JET 427 New Sanford Road LaVergne, Tennessee Part No. M Ph.: Edition 1 10/ Copyright 2015 JET

2 JDP-15F Drill Press Exploded View 21

3 JDP-15F Drill Press Parts List Some parts are shown for reference only, and may not be available individually. Non-proprietary parts, such as fasteners, can usually be found at local hardware stores, or may be ordered from JET. Index No Part No Description Size Qty 1... JDP17-001R... Anchor Plate JDP17-002R... Plate JDP Indicator Light JDP17-004R... Front Housing JDP Plate JDP17-006R... Controller Box JDP17-007R... Controller Box Cover JDP Cord Guard JDP LED Circuit Board JDP MCU Circuit Board JDP Control Switch Board JDP17-012R... LED Lamp Assembly... DC 12V, 1W x JDP Laser Assembly JDP Switch Assembly JDP Switch Body (not shown) JDP Switch Paddle (not shown) JDP Safety Key (not shown) TS Flat Washer... M TS Flat Washer... M TS Socket Set Screw... M6 x TS Socket HD Cap Screw... M6 x F Truss Head Machine Screw... M5 x TS Pan Head Machine Screw... M5 x F Pan Head Tapping Screw... M5 x PM Pan Head Tapping Screw... M4 x Pan Head Tapping Screw... M3 x Pan Head Tapping Screw... M3 x JDP Pan Head Machine Screw... M5 x JDP Handle Assembly (#153 and #154) TS Pan Head Machine Screw... M5 x TS Pan Head Machine Screw... M5 x JDP Rubber Washer... Dia. 10mm JDP Cord Guard... Dia. 20mm JDP Cord Guard... Dia. 20mm JDP Cable Clamp JDP17-033R... Closed End Connector... 16~14AWG UL CE JDP17-034R... Terminal... 12~10AWG UL CE JDP Extension Cord for LED Light JDP17-036R... Extension Cord for Motor with Transformer JDP17-037R... Extension Cord for Laser Guide JDP Power Cable... 16AWG x 3C JDP Cord Clamp... RM404, # JDP Cord Clamp... RM404, # JDP17-041R... Heat Shrinking Sleeve JDP17-042R... Motor Assembly (includes #43)... 3/4HP, 115V, 1Ph JDP17-033MF... Motor Fan (not shown) JDP17-033SC... Starting Capacitor (not shown) μF, 125V JDP17-033RC... Running Capacitor (not shown)... 40μF, 250V JDP17-033JB... Junction Box (not shown) JDP17-033JBC... Junction Box Cover (not shown) JDP17-043R... Parallel Key... 6 x 6 x JDP Poly V-Belt... 4PJ JDP15F Poly V-Belt... 4PJ JDP Table Wrench Assembly (#50 thru #52) JDP Wrench JDP Magnet TS Pan HD Slotted Screw... M4 x

4 Index No Part No Description Size Qty TS Hex Wrench... 3mm TS Hex Wrench... 4mm TS Hex Wrench... 5mm TS Hex Wrench... 6mm JDP Tension Roller Base JDP Handle JDP Sleeve JDP Tension Roller Assembly (#61 thru #63 and #67) JDP Shaft JDP Belt Tensioner BB-6202ZZ... Ball Bearing ZZ JDP Compression Spring TS Flat Washer... M TS Flat Washer... M JDP17-067R... C-Ring... A TS Pan Head Machine Screw... M5 x JDP17-069R... Square Head Bolt... M8 x JDP15F Plastic Sleeve JDP Retaining Ring... R JDP17-072R... Pulley Set Nut JDP15F Drive Sleeve Assembly (#74 thru #76) JDP15F Spacer JDP15F Drive Sleeve BB-6204ZZ... Ball Bearing ZZ JDP Spindle Pulley JDP Drift Key JDP15F Rubber Washer JDP15F Quill Assembly (#81 thru #87) JDP15F Spindle JDP15F Quill JDP17-083R... Washer JDP17-084R... Locking Nut JDP17-085R... Spindle Nut BB-6203ZZ... Ball Bearing ZZ BB-6204ZZ... Ball Bearing ZZ JDP17-088R... Motor Pulley TS Socket Set Screw... M8 x JDP Center Pulley Assembly (#91 thru #94) JDP Center Pulley Shaft JDP Center Pulley BB-6202ZZ... Ball Bearing ZZ JDP17-067R... C-Ring... A JDP Rack JDP Table Wood Insert JDP17-097R... Chuck Key Holder JDP15F Base JDP15F Rack Collar JDP15F Column Assembly (#101 thru #103) JDP15F Column JDP15F Column Support TS Socket Set Screw... M10 x JDP15F Table Assembly (#105 thru #117) JDP Helical Gear JDP Gear Pin JDP Worm Shaft JDP15F Table Support JDP15F Table JDP Taper Pin JDP Scale Indicator JDP Tilt Scale TS Flat Washer... M TS Hex Cap Screw... 5/8-11 x

5 Index No Part No Description Size Qty JDP Pan Head Rivet... Dia.2.3 x JDP Pan Head Rivet... Dia.2.3 x TS Hex Nut... M JDP Lock Handle JDP Special Bolt JDP Crank Arm Handle Assembly (#121 and #122) JDP Crank Arm Shaft JDP Crank Arm Handle Grip TS Socket Set Screw... M6 x TS Socket Set Screw... M8 x TS Socket HD Cap Screw... M8 x TS Pan Head Machine Screw... M6 x JDP Pan HD Tapping Screw... M4 x JDP Wing Nut... M JDP17-129R... Cable Tie... A-120S F External Tooth Lock Washer... M Pan Head Machine Screw... M5 x JDP17-132R... Grounding Label JDP Arbor... MT2/JT JDP Warning Label JDP Speed Label JDP Motor Label JDP Laser Caution Label JDP15F Serial Plate JDP Control Label JET JET Logo x 38 mm JDP17-141R... Coil Spring Assembly (#142 thru #144) JDP17-142R... Coil Spring JDP17-143R... Spring Housing JDP17-144R... Spring Retainer JDP15F Headstock JDP15F Plate Cover JDP17-147R... Spindle Scale JDP15F Pinion Shaft Assembly (#149 thru #152) JDP15F Pinion Shaft JDP17-150R... Hub JDP17-151R... Taper Axis JDP Pin JDP Grip JDP Handle JDP17-155R... Spring Housing Cap JDP Depth Stop Indicator JDP17-157R... Front Cover JDP17-158R... Ring JDP Lock Handle JDP Magnet JDP17-161R... Pin JDP Stop Screw JDP17-163R... O-Ring x 1.5 NBR F Socket Set Screw... M10 x CR RE Count HD Screw... M4 x TS Pan Head Machine Screw... M5 x TS Pan Head Machine Screw... M5 x JDP17-168R... Hex Nut... 1/2-20 x T JDP17-169R... Hex Nut... 1/2-20 x T JDP15F Pulley Cover JDP Plate JDP Hinge JDP Pressing Plate TS Flat Washer... M TS Socket HD Cap Screw... M4 x JDP17-176R... Follower Plate

6 Index No Part No Description Size Qty TS Pan Head Machine Screw... M5 x JDP Pan Head Machine Screw... M5 x JDP Chuck Assembly (#180 and #181) JDP Chuck Key... T JDP Chuck... RJ-16L TS Pan Head Machine Screw... M5 x JDP Pan HD Tapping Screw... M4 x JDP Pan Head Machine Screw... M5 x TS Pan Head Machine Screw... M5 x JDP17-HP2... Hardware Package (see sect. 6.2 for included items)
