1 ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΜΕΤΡΗΣΕΩΝ ΗΜΕΡΑ ΩΡΑ.. ΟΜΑΔΑ ΚΑΘΗΓΗΤΗΣ. ΦΥΛΛΟ ΕΡΓΟΥ ΑΣΚΗΣΗ 1 ΜΕΤΡΗΣΕΙΣ ΜΕ ΠΟΛΥΜΕΤΡΟ (ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ) ΟΝΟΜΑΤΕΠΩΝΥΜΟ ΗΜΕΡΟΜΗΝΙΑ..

2 Μέτρηση αντιστάσεων με ωμόμετρο 1. Ρυθμίζουμε το πολύμετρο σε περιοχές που μετρά αντιστάσεις. 2. Επιλέγουμε τη μεγαλύτερη περιοχή αντίστασης του ωμομέτρου. Ω 3. Συνδέουμε τους ακροδέκτες του ωμομέτρου στα άκρα της αντίστασης που θα μετρήσουμε (παράλληλη σύνδεση). Προσοχή: Η μέτρηση της αντίστασης γίνεται αφού προηγουμένως αποσυνδεθεί από την πηγή τάσης και από άλλες παράλληλες αντιστάσεις. 4. Εάν η ένδειξη είναι μηδέν ή πολύ μικρότερη από την περιοχή μεταβαίνουμε σε μικρότερες περιοχές έως τη μικρότερη περιοχή που μπορεί να καλύψει τη μέτρηση μας. 5. Καταγράφουμε τη μέτρηση. 6. Αποσυνδέουμε,γεφυρώνουμε τους ακροδέκτες του ωμομέτρου και ελέγχουμε το μηδενισμό του οργάνου. 7. Διορθώνουμε τη μέτρηση με το σφάλμα μηδενισμού. Ω Ω 1) Μετρήστε με ωμόμετρο τις αντιστάσεις R 1, R 2, R 3. R 1=..., R 2=..., R 3=... Μετρήσεις με Βολτόμετρο V Γνωρίζουμε ότι: a) Το βολτόμετρο συνδέεται παράλληλα με την κατανάλωση ή την πηγή που πρόκειται να μετρήσουμε την τάση της. b) Παρουσιάζει πάρα πολύ μεγάλη εσωτερική αντίσταση (θεωρούμε άπειρη την αντίσταση του βολτόμετρου). Γίδαρης Ι. Κωνσταντίνος Καθηγητής Εφαρμογών 2

Προσοχή: Η μέτρηση της αντίστασης γίνεται αφού προηγουμένως αποσυνδεθεί από την πηγή τάσης και από άλλες παράλληλες αντιστάσεις. 4.

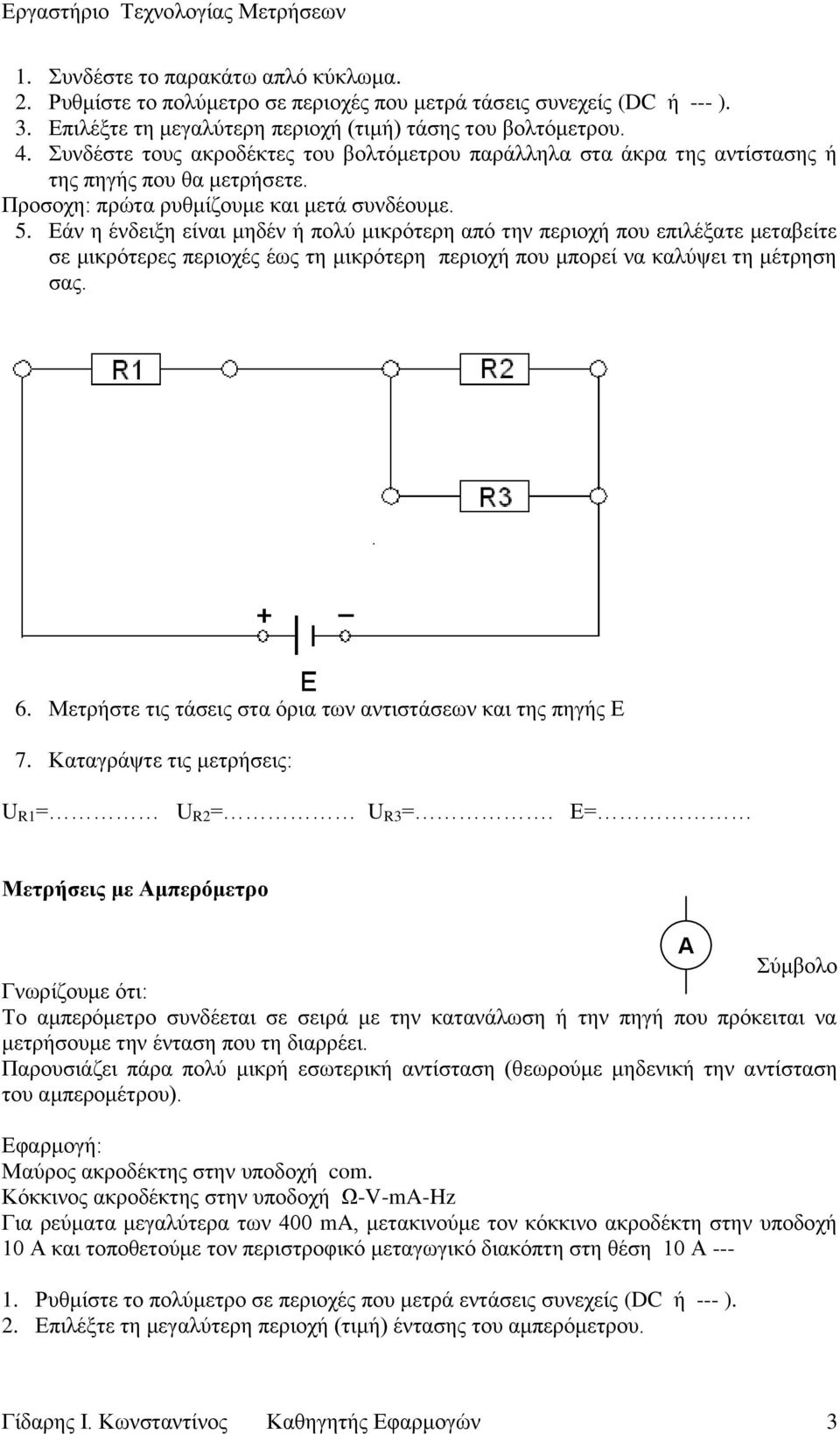

3 1. Συνδέστε το παρακάτω απλό κύκλωμα. 2. Ρυθμίστε το πολύμετρο σε περιοχές που μετρά τάσεις συνεχείς (DC ή --- ). 3. Επιλέξτε τη μεγαλύτερη περιοχή (τιμή) τάσης του βολτόμετρου. 4. Συνδέστε τους ακροδέκτες του βολτόμετρου παράλληλα στα άκρα της αντίστασης ή της πηγής που θα μετρήσετε. Προσοχη: πρώτα ρυθμίζουμε και μετά συνδέουμε. 5. Εάν η ένδειξη είναι μηδέν ή πολύ μικρότερη από την περιοχή που επιλέξατε μεταβείτε σε μικρότερες περιοχές έως τη μικρότερη περιοχή που μπορεί να καλύψει τη μέτρηση σας. 6. Μετρήστε τις τάσεις στα όρια των αντιστάσεων και της πηγής Ε 7. Καταγράψτε τις μετρήσεις: U R1 = U R2 = U R3 =. E= Μετρήσεις με Αμπερόμετρο Α Γνωρίζουμε ότι: Το αμπερόμετρο συνδέεται σε σειρά με την κατανάλωση ή την πηγή που πρόκειται να μετρήσουμε την ένταση που τη διαρρέει. Παρουσιάζει πάρα πολύ μικρή εσωτερική αντίσταση (θεωρούμε μηδενική την αντίσταση του αμπερομέτρου). Για ρεύματα μεγαλύτερα των 400 ma, μετακινούμε τον κόκκινο ακροδέκτη στην υποδοχή 10 Α και τοποθετούμε τον περιστροφικό μεταγωγικό διακόπτη στη θέση 10 Α Ρυθμίστε το πολύμετρο σε περιοχές που μετρά εντάσεις συνεχείς (DC ή --- ). 2. Επιλέξτε τη μεγαλύτερη περιοχή (τιμή) έντασης του αμπερόμετρου. Γίδαρης Ι. Κωνσταντίνος Καθηγητής Εφαρμογών 3

Εάν η ένδειξη είναι μηδέν ή πολύ μικρότερη από την περιοχή που επιλέξατε μεταβείτε σε μικρότερες περιοχές έως τη μικρότερη περιοχή που μπορεί να καλύψει τη μέτρηση σας. 6.

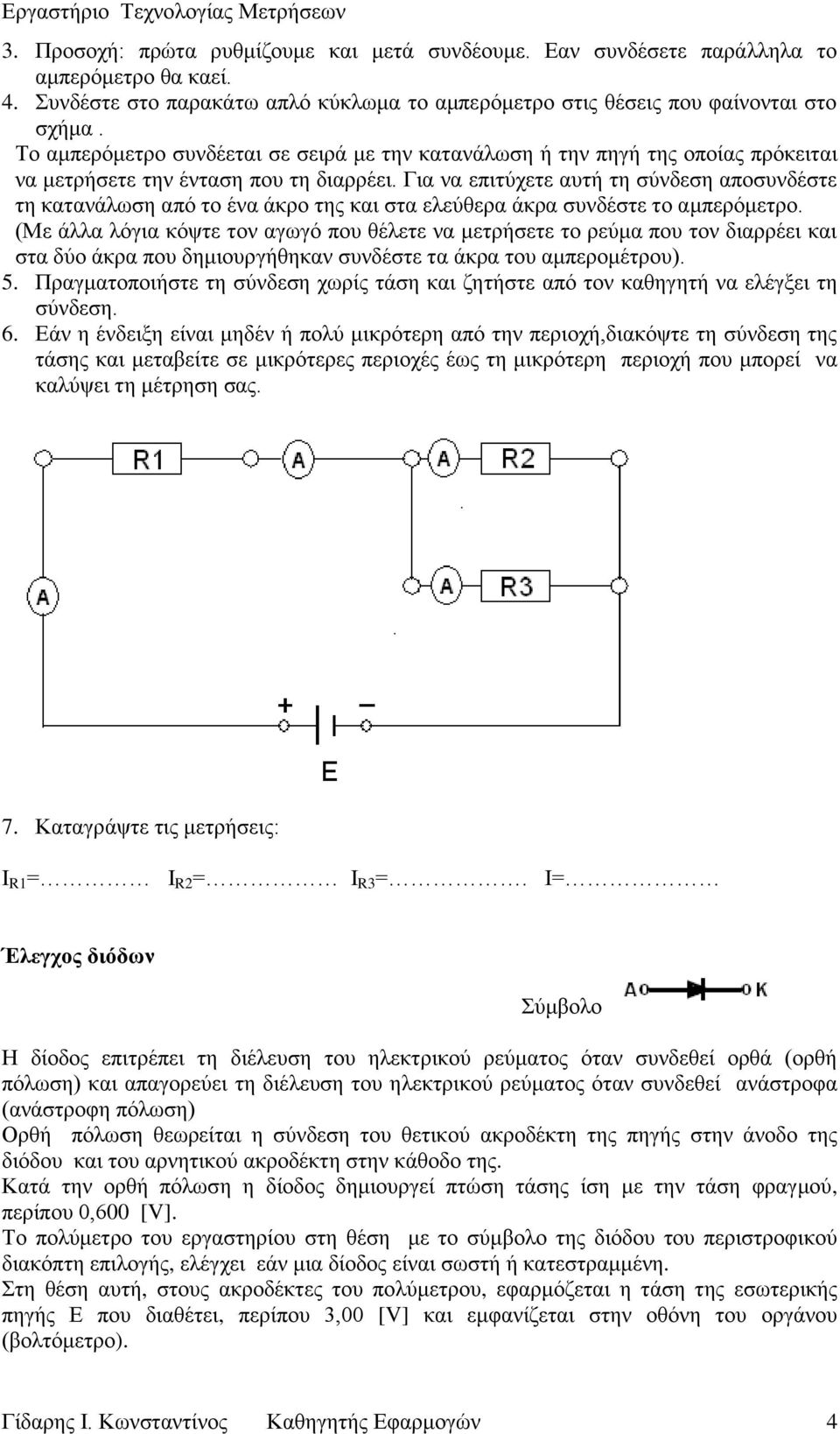

4 3. Προσοχή: πρώτα ρυθμίζουμε και μετά συνδέουμε. Εαν συνδέσετε παράλληλα το αμπερόμετρο θα καεί. 4. Συνδέστε στο παρακάτω απλό κύκλωμα το αμπερόμετρο στις θέσεις που φαίνονται στο σχήμα. Το αμπερόμετρο συνδέεται σε σειρά με την κατανάλωση ή την πηγή της οποίας πρόκειται να μετρήσετε την ένταση που τη διαρρέει. Για να επιτύχετε αυτή τη σύνδεση αποσυνδέστε τη κατανάλωση από το ένα άκρο της και στα ελεύθερα άκρα συνδέστε το αμπερόμετρο. (Με άλλα λόγια κόψτε τον αγωγό που θέλετε να μετρήσετε το ρεύμα που τον διαρρέει και στα δύο άκρα που δημιουργήθηκαν συνδέστε τα άκρα του αμπερομέτρου). 5. Πραγματοποιήστε τη σύνδεση χωρίς τάση και ζητήστε από τον καθηγητή να ελέγξει τη σύνδεση. 6. Εάν η ένδειξη είναι μηδέν ή πολύ μικρότερη από την περιοχή,διακόψτε τη σύνδεση της τάσης και μεταβείτε σε μικρότερες περιοχές έως τη μικρότερη περιοχή που μπορεί να καλύψει τη μέτρηση σας. 7. Καταγράψτε τις μετρήσεις: Ι R1 = Ι R2 = Ι R3 =. Ι= Έλεγχος διόδων Η δίοδος επιτρέπει τη διέλευση του ηλεκτρικού ρεύματος όταν συνδεθεί ορθά (ορθή πόλωση) και απαγορεύει τη διέλευση του ηλεκτρικού ρεύματος όταν συνδεθεί ανάστροφα (ανάστροφη πόλωση) Ορθή πόλωση θεωρείται η σύνδεση του θετικού ακροδέκτη της πηγής στην άνοδο της διόδου και του αρνητικού ακροδέκτη στην κάθοδο της. Κατά την ορθή πόλωση η δίοδος δημιουργεί πτώση τάσης ίση με την τάση φραγμού, περίπου 0,600 [V]. Το πολύμετρο του εργαστηρίου στη θέση με το σύμβολο της διόδου του περιστροφικού διακόπτη επιλογής, ελέγχει εάν μια δίοδος είναι σωστή ή κατεστραμμένη. Στη θέση αυτή, στους ακροδέκτες του πολύμετρου, εφαρμόζεται η τάση της εσωτερικής πηγής Ε που διαθέτει, περίπου 3,00 [V] και εμφανίζεται στην οθόνη του οργάνου (βολτόμετρο). Γίδαρης Ι. Κωνσταντίνος Καθηγητής Εφαρμογών 4

Για να επιτύχετε αυτή τη σύνδεση αποσυνδέστε τη κατανάλωση από το ένα άκρο της και στα ελεύθερα άκρα συνδέστε το αμπερόμετρο.

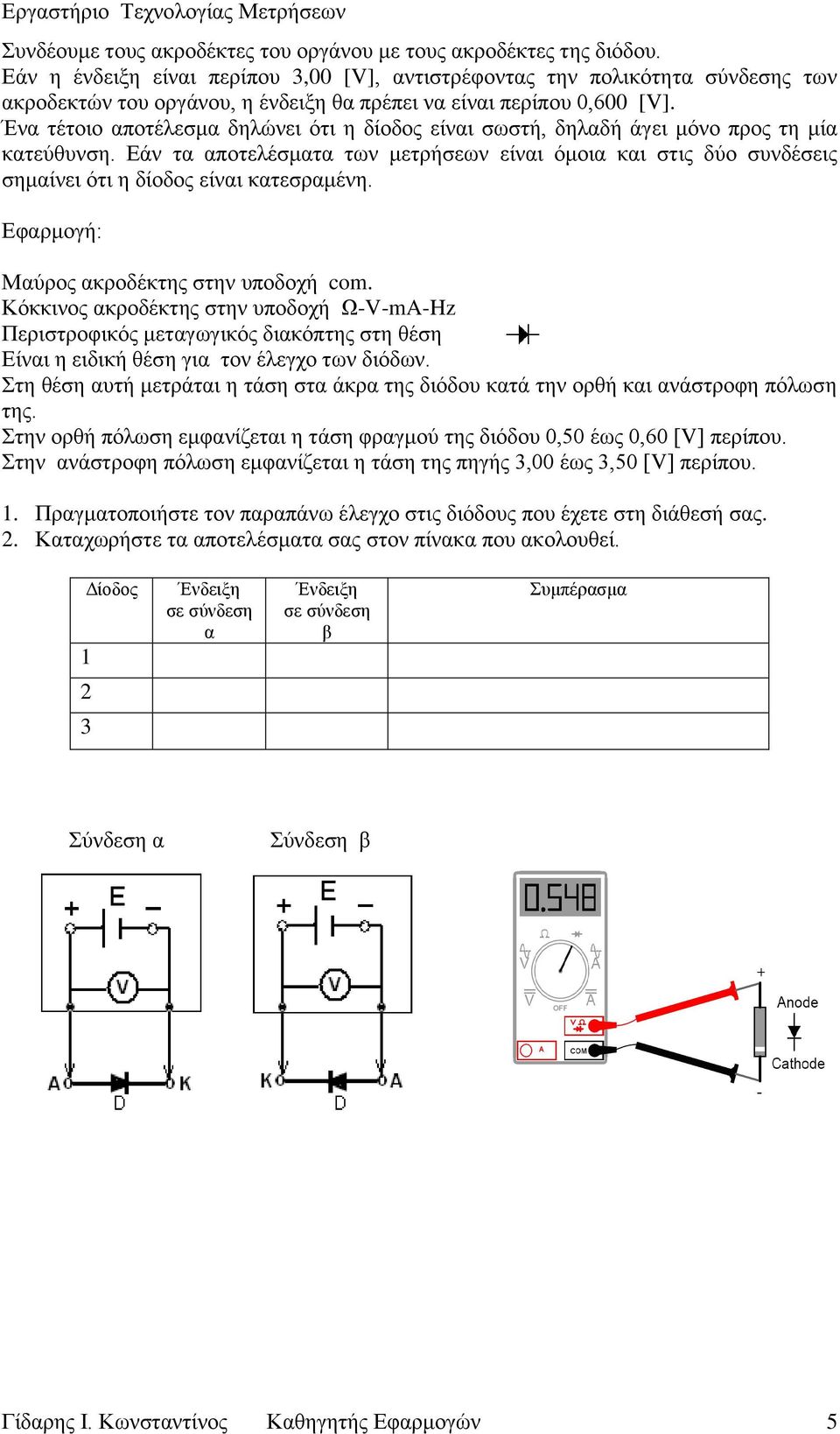

5 Συνδέουμε τους ακροδέκτες του οργάνου με τους ακροδέκτες της διόδου. Εάν η ένδειξη είναι περίπου 3,00 [V], αντιστρέφοντας την πολικότητα σύνδεσης των ακροδεκτών του οργάνου, η ένδειξη θα πρέπει να είναι περίπου 0,600 [V]. Ένα τέτοιο αποτέλεσμα δηλώνει ότι η δίοδος είναι σωστή, δηλαδή άγει μόνο προς τη μία κατεύθυνση. Εάν τα αποτελέσματα των μετρήσεων είναι όμοια και στις δύο συνδέσεις σημαίνει ότι η δίοδος είναι κατεσραμένη. Περιστροφικός μεταγωγικός διακόπτης στη θέση Είναι η ειδική θέση για τον έλεγχο των διόδων. Στη θέση αυτή μετράται η τάση στα άκρα της διόδου κατά την ορθή και ανάστροφη πόλωση της. Στην ορθή πόλωση εμφανίζεται η τάση φραγμού της διόδου 0,50 έως 0,60 [V] περίπου. Στην ανάστροφη πόλωση εμφανίζεται η τάση της πηγής 3,00 έως 3,50 [V] περίπου. 1. Πραγματοποιήστε τον παραπάνω έλεγχο στις διόδους που έχετε στη διάθεσή σας. 2. Καταχωρήστε τα αποτελέσματα σας στον πίνακα που ακολουθεί. Δίοδος 1 Ένδειξη σε σύνδεση α Ένδειξη σε σύνδεση β Συμπέρασμα 2 3 Σύνδεση α Σύνδεση β Γίδαρης Ι. Κωνσταντίνος Καθηγητής Εφαρμογών 5

Ένα τέτοιο αποτέλεσμα δηλώνει ότι η δίοδος είναι σωστή, δηλαδή άγει μόνο προς τη μία κατεύθυνση.

6 Έλεγχος χωρητικότητας πυκνωτή. 1. Ρυθμίστε το πολύμετρο σε περιοχές που μετρά πυκνωτές. (Περιστροφικός μεταγωγικός διακόπτης στις περιοχές CAP) 2. Επιλέξτε τη μεγαλύτερη περιοχή χωρητικότητας του πολυμέτρου. 3. Συνδέστε τους ακροδέκτες του πολύμετρου στα άκρα του πυκνωτή που θα μετρήσουμε (παράλληλη σύνδεση). Προσοχή: Η μέτρηση του πυκνωτή γίνεται αφού προηγουμένως αποσυνδεθεί από την πηγή τάσης και από άλλες παράλληλες συνδέσεις. 4. Εάν η ένδειξη είναι μηδέν ή πολύ μικρότερη από την περιοχή μεταβείτε σε μικρότερες περιοχές, έως τη μικρότερη περιοχή που μπορεί να καλύψει τη μέτρηση σας. 5. Καταγράψτε τα αποτελέσματα των μετρήσεων. C 1. C 2. C 3.. Μέτρηση συχνότητας εναλλασσόμενης τάσης Περιστροφικός μεταγωγικός διακόπτης στη θέση Hz 1. Συνδέστε τους ακροδέκτες του πολύμετρου στα άκρα της πηγής τάσης. (παράλληλη σύνδεση). 2. Διαβάστε την ένδειξη στην οθόνη του οργάνου. 3. Καταγράψτε τα αποτελέσματα των μετρήσεων. f 1. f 2.. f 3 Γίδαρης Ι. Κωνσταντίνος Καθηγητής Εφαρμογών 6
