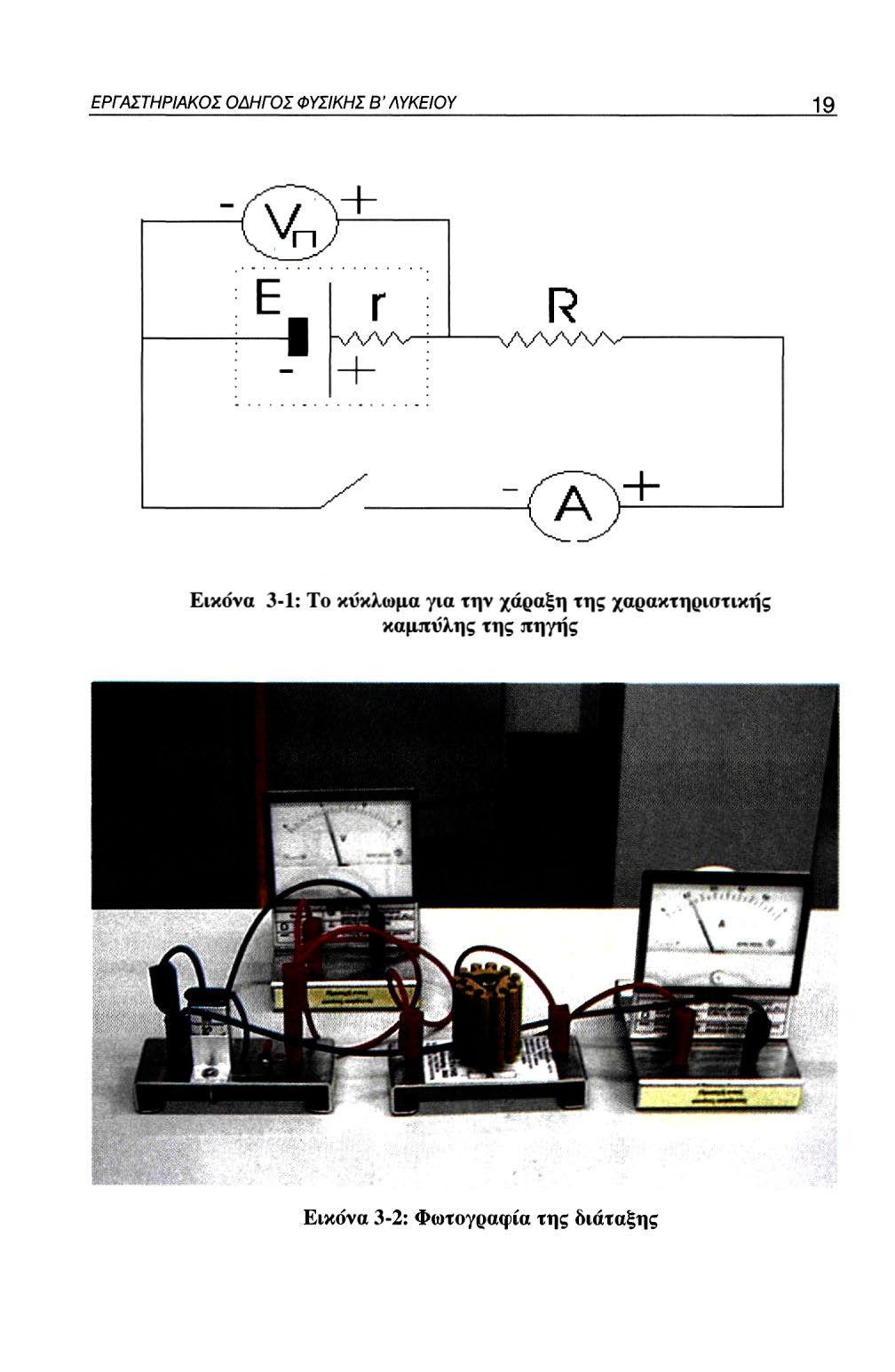

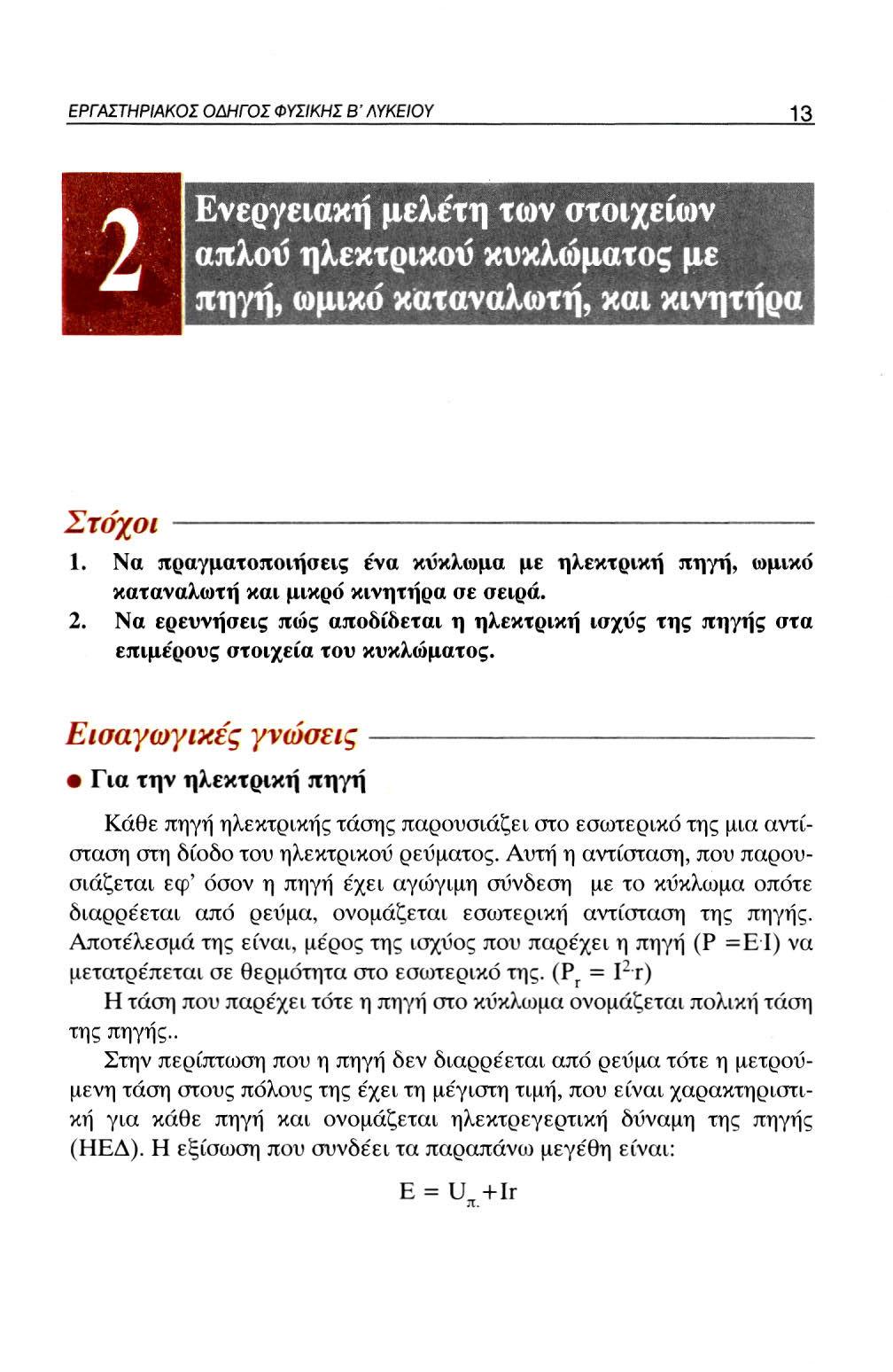

21 ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ Φυσικής Γεν. Παιδείας B Λυκείου Η λ ε κ τ ρ ι κ ά κ υ κ λ ώ μ α τ α : Α ν τ ί σ τ α σ η, Ν ό μ ο ς τ ο υ O h m ( I ) Ομάδα: Ημερομηνία: Ονοματεπώνυμα: Συμβουλές μετρήσεων και συνδεσμολογιών: Α Μ έ ρ ο ς : Δ ι α δ ι κ α σ ί α Α V Α com V Α com V Πολύμετρο ως αμπερόμετρο Πολύμετρο ως βολτόμετρο 1 ο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης Τροφοδοτικό kω ii. Κλείστε το διακόπτη και θέσετε σε λειτουργία το τροφοδοτικό. Στη συνέχεια, ρυθμίστε την τάση στα άκρα του αντιστάτη από 1V έως 5V, με βήμα 1V. Για κάθε τιμή της τάσης, μετρήστε την αντίστοιχη τιμή του ρεύματος στο κύκλωμα και συμπληρώστε τον Πίνακα 1. Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 1

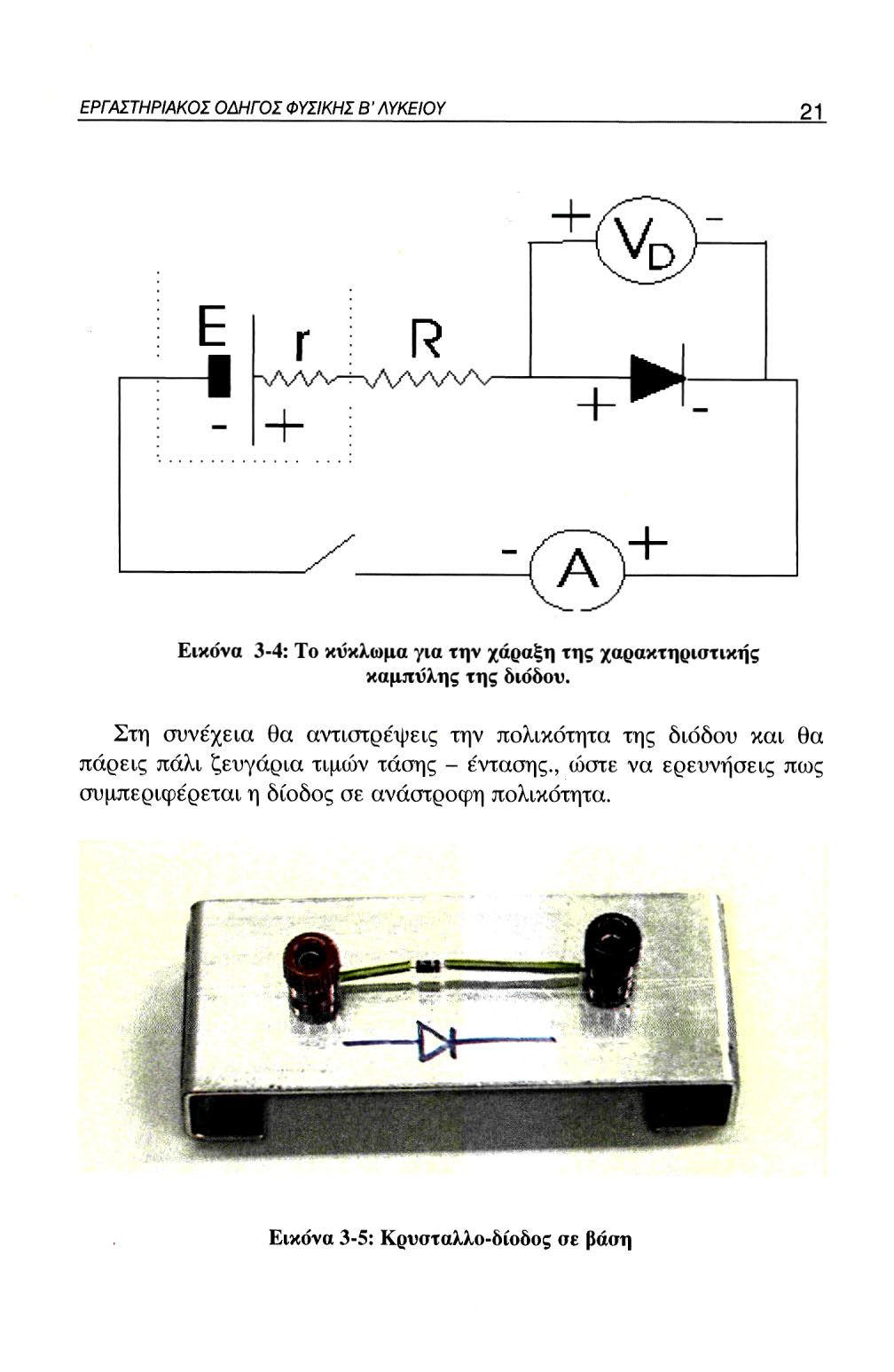

22 Πίνακας 1 Τάση V [V] Ένταση I [μα] ο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης Τροφοδοτικό + ii. Κλείστε το διακόπτη και θέσετε σε λειτουργία το τροφοδοτικό. Στη συνέχεια, ρυθμίστε την τάση στα άκρα του λαμπτήρα από 1V έως 5V, με βήμα 1V. Για κάθε τιμή της τάσης, μετρήστε την αντίστοιχη τιμή του ρεύματος στο κύκλωμα και συμπληρώστε τον Πίνακα 2. Πίνακας 2 Τάση V [V] Ένταση I [mα] 0 0 Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 2

23 Β Μ έ ρ ο ς : Ε π ε ξ ε ρ γ α σ ί α Α ν ά λ υ σ η Α π ο τ ε λ ε σ μ ά τ ω ν 1. Με βάση τις τιμές του Πίνακα 1, σχεδιάστε το γράφημα V I και υπολογίστε την κλίση του γραφήματος. Τι παρατηρείτε; V (V) I (μa) 2. Με βάση τις τιμές του Πίνακα 2, σχεδιάστε το γράφημα V I και υπολογίστε την κλίση του γραφήματος για δύο διαφορετικά σημεία της γραφικής παράστασης. Τι παρατηρείτε; V (V) I (ma) Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 3

24 ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ Φυσικής Γεν. Παιδείας B Λυκείου Η λ ε κ τ ρ ι κ ά κ υ κ λ ώ μ α τ α : Κ α ν ό ν ε ς τ ο υ K i r c h h o f f Ομάδα: Ημερομηνία: Ονοματεπώνυμα: Συμβουλές μετρήσεων και συνδεσμολογιών: Α Μ έ ρ ο ς : Δ ι α δ ι κ α σ ί α 10Ω 10Ω Α V 100Ω 100Ω 1.2kΩ 1.2kΩ Α com V Α com V 100kΩ 100kΩ Πολύμετρο ως Πολύμετρο ως 4 αντιστάτες 4 αντιστάτες αμπερόμετρο βολτόμετρο παράλληλα σε σειρά 1 ο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης Τροφοδοτικό + 100Ω 1.2kΩ ii. Κλείστε το διακόπτη, θέσετε σε λειτουργία το τροφοδοτικό και μετά ρυθμίστε την τάση εξόδου του τροφοδοτικού στα 9, 2 V, μετρώντας την με ένα βολτόμετρο. iii. Μετρήστε τα ρεύματα που διαρρέουν τους αντιστάτες και το ρεύμα που παρέχει το τροφοδοτικό. Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 1

25 2 ο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης Τροφοδοτικό + 1.2kΩ 100Ω ii. Κλείστε το διακόπτη, θέσετε σε λειτουργία το τροφοδοτικό και μετά ρυθμίστε την τάση εξόδου του τροφοδοτικού στα 13 V, μετρώντας την με ένα βολτόμετρο. iii. Μετρήστε την τάση στους αντιστάτες. 3 ο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης Τροφοδοτικό + 100Ω 10Ω 1.2kΩ 100kΩ ii. Κλείστε το διακόπτη, θέσετε σε λειτουργία το τροφοδοτικό και μετά ρυθμίστε την τάση εξόδου του τροφοδοτικού στα 10 V, μετρώντας την με ένα βολτόμετρο. iii. Μετρήστε τα ρεύματα που διαρρέουν τους αντιστάτες και το ρεύμα που παρέχει το τροφοδοτικό. iv. Μετρήστε την τάση στους αντιστάτες. Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 2

26 Β Μ έ ρ ο ς : Ε π ε ξ ε ρ γ α σ ί α Α ν ά λ υ σ η Α π ο τ ε λ ε σ μ ά τ ω ν 1. Σχολιάστε τις τιμές που πήρατε από το 1 ο κύκλωμα. 2. Σχολιάστε τις τιμές που πήρατε από το 2 ο κύκλωμα. 3. Σχολιάστε τις τιμές που πήρατε από το 3 ο κύκλωμα. Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 3

27 ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ Φυσικής Γεν. Παιδείας B Λυκείου Η λ ε κ τ ρ ι κ ά κ υ κ λ ώ μ α τ α Ν ό μ ο ς τ ο υ O h m ( ΙΙ) Ομάδα: Ημερομηνία: Ονοματεπώνυμα: Συμβουλές μετρήσεων και συνδεσμολογιών: Α Μ έ ρ ο ς : Δ ι α δ ι κ α σ ί α Α V Α com V Α com V Πολύμετρο ως αμπερόμετρο Πολύμετρο ως βολτόμετρο Κύκλωμα: i. Υλοποιήστε το παρακάτω κύκλωμα, χωρίς να θέσετε σε λειτουργία το τροφοδοτικό. Διακόπτης + Τροφοδοτικό 10Ω Πίνακας 1 Αντίσταση R [Ω] Τάση V [V] Ένταση I [mα] k 100 k ii. Ανοίξτε το διακόπτη, θέσετε σε λειτουργία το τροφοδοτικό και μετά ρυθμίστε την τάση εξόδου του τροφοδοτικού στα 2V, μετρώντας την με ένα βολτόμετρο. iii. Κλείστε το διακόπτη και μετρήστε το ρεύμα που διαρρέει τον αντιστάτη και την τάση εξόδου του τροφοδοτικού. Γράψτε τις αντίστοιχες τιμές στην πρώτη γραμμή του Πίνακα 1. iv. Αλλάξτε διαδοχικά τον αντιστάτη, σύμφωνα με τις τιμές του Πίνακα 1, και καταγράψτε τις αντίστοιχες μετρήσεις τάσης και ρεύματος. Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 1

28 Β Μ έ ρ ο ς : Ε π ε ξ ε ρ γ α σ ί α Α ν ά λ υ σ η Α π ο τ ε λ ε σ μ ά τ ω ν 1. Σχολιάστε τις τιμές του Πίνακα Με βάση τις τιμές του Πίνακα 1, σχεδιάστε το γράφημα V I και υπολογίστε την κλίση του γραφήματος. Τι παρατηρείτε; V (V) I (ma) Γιώργος Εμ. Κρητικός, Δρ. Φυσικός (MSc, MΕd, PhD) 2
