1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝ/ΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ ΙΟΙΚΗΣΗ 2 ης ΥΓΕΙΟΝΟΜΙΚΗΣ ΠΕΡΙΦΕΡΕΙΑΣ ΠΕΙΡΑΙΩΣ & ΑΙΓΑΙΟΥ Ε.Α.Ν.Π. «ΜΕΤΑΞΑ» ΜΠΟΤΑΣΗ ΠΕΙΡΑΙΑΣ Τηλ: ΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Πληρ: Π. Τσανές Τηλ: Φαξ: Ι Α Κ Η Ρ Υ Ξ Η Αρ.69/2012 ΠΡΟΧΕΙΡΟΥ ΙΑΓΩΝΙΣΜΟΥ Για την «Επέκταση Συστήµατος Πυρανίχνευσης Πυρόσβεσης και Φωτισµού Ασφαλείας σε χώρους του Νοσοκοµείου» Προϋπολογισµού συµπεριλαµβανοµένου Φ.Π.Α. 23% Έχοντας υπόψη τις διατάξεις: 1. Του Ν. 2286/95 (Φ.Ε.Κ. 19/Α/95) «Προµήθειες του ηµοσίου Τοµέα και Ρυθµίσεις συναφών θεµάτων» όπως τροποποιήθηκε µε το Ν.2323/95 (Φ.Ε.Κ. 145/Α/95)«Υπαίθριο Εµπόριο και άλλες ιατάξεις». 2. Του Ν.2955/2001 «Προµήθειες Νοσοκοµείων και λοιπών µονάδων υγείας των Πε.Σ.Υ. και άλλες διατάξεις» (ΦΕΚ Α 256 / ), όπως ισχύει σήµερα. 3. Του Ν.3329/2005 «Εθνικό Σύστηµα Υγείας και Κοινωνικής Αλληλεγγύης και λοιπές διατάξεις» (Φ.Ε.Κ. Α 81 / ), όπως ισχύει σήµερα. 4. Του Π.. 60/2007 (ΦΕΚ 64/Α/ ) «Προσαρµογή της Ελληνικής Νοµοθεσίας στις διατάξεις της Οδηγίας 2004/18/ΕΚ περί συντονισµού των διαδικασιών σύναψης δηµοσίων συµβάσεων έργων, προµηθειών και υπηρεσιών, όπως τροποποιήθηκε µε την Οδηγία 2005/51/ΕΚ της Επιτροπής και την Οδηγία 2005/75/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συµβουλίου της 16ης Νοεµβρίου 2005» 5. Του Π.. 118/2007 «Κανονισµός Προµηθειών ηµοσίου», (Φ.Ε.Κ. 150/Α/2007). 6. Της υπ.αριθµ.28/ απόφασης.σ. διενέργειας διαγωνισµού για το έργο «Επέκτασης Συστήµατος Πυρανίχνευσης Πυρόσβεσης και Φωτισµού Ασφαλείας σε χώρους του Νοσοκοµείου». Π Ρ Ο Κ Η Ρ Υ Σ Ο Υ Μ Ε 1. Πρόχειρο ιαγωνισµό, µε γραπτές σφραγισµένες προσφορές για την «Επέκταση Συστήµατος Πυρανίχνευσης Πυρόσβεσης και Φωτισµού Ασφαλείας σε χώρους του Νοσοκοµείου» µε κριτήριο κατακύρωσης τη χαµηλότερη τιµή στο σύνολο της προϋπολογισθείσας δαπάνης συµπεριλαµβανοµένου του Φ.Π.Α. 23%, όπως αναλυτικά αναφέρεται στο συνηµµένο ΠΑΡΑΡΤΗΜΑ (ΑΝΤΙΚΕΙΜΕΝΟ-ΠΕΡΙΓΡΑΦΗ-ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ). 1

2 2. ΤΟΠΟΣ ΧΡΟΝΟΣ ΙΕΝΕΡΓΕΙΑΣ ΙΑΓΩΝΙΣΜΟΥ ΤΟΠΟΣ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ Τµήµα Γραµµατείας (Πρωτόκολλο) στο Ισόγειο του Νοσοκοµείου ΗΜΕΡΟΜΗΝΙΑ ΥΠΟΒΟΛΗΣ ΠΡΟΣΦΟΡΩΝ Έως και ευτέρα 12/11/2012 στις 14:00 ΤΟΠΟΣ ΙΕΝΕΡΓΕΙΑΣ ΙΑΓΩΝΙΣΜΟΥ ιεύθυνση Τεχνικών Υπηρεσιών στο 2 ο υπόγειο του Νοσοκοµείου ΗΜΕΡΟΜΗΝΙΑ ΙΕΝΕΡΓΕΙΑΣ ΙΑΓΩΝΙΣΜΟΥ Τρίτη 13/11/ :00 Προσφορές που κατατίθενται µετά την παραπάνω ηµεροµηνία και ώρα, είναι εκπρόθεσµες και επιστρέφονται από την Υπηρεσία που διενεργεί το διαγωνισµό. 3. ΧΡΟΝΟΣ ΙΣΧΥΟΣ ΠΡΟΣΦΟΡΩΝ Οι Προσφορές ισχύουν και δεσµεύουν τους προσφέροντες για εξήντα µέρες (60), προθεσµία που αρχίζει από την επόµενη της λήξης της προθεσµίας υποβολής των προσφορών. Προσφορά που ορίζει χρόνο ισχύος µικρότερο του παραπάνω αναφερόµενου χρόνου απορρίπτεται ως απαράδεκτη. 4. ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΩΝ i Τα τεχνικά και οικονοµικά στοιχεία της προσφοράς θα τοποθετηθούν σε έναν φάκελο µε σαφή τα βασικά στοιχεία του ιαγωνισµού, θα υποβάλλονται σε δύο αντίγραφα, θα έχουν αρίθµηση σε κάθε σελίδα, θα φέρουν την υπογραφή του προσφέροντα ή του νόµιµου εκπροσώπου του σε κάθε σελίδα τους και θα ανοίγονται ταυτόχρονα κατά την ηµεροµηνία διενέργειας του διαγωνισµού. ii Οι προσφορές και όλα τα έγγραφα που απαιτούνται για τη συµµετοχή στο διαγωνισµό θα συντάσσονται υποχρεωτικά στην ΕΛΛΗΝΙΚΗ ΓΛΩΣΣΑ. 5. ΕΓΓΥΗΣΗ ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ Θα απαιτηθεί για την υπογραφή της σύµβασης η προσκόµιση εγγύησης καλής εκτέλεσης στο ύψος του 10% της προσφερθείσας τιµής (προ Φ.Π.Α.). 6. ΚΑΘΗΚΟΝΤΑ-ΥΠΟΧΡΕΩΣΕΙΣ Τα γενικά καθήκοντα και οι υποχρεώσεις όπως περιγράφονται στις επόµενες σελίδες µε τον τίτλο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ, µπορούν να προσαρµόζονται στις εκάστοτε ανάγκες του Νοσοκοµείου σύµφωνα µε τις οδηγίες της ιεύθυνσης Τεχνικών Υπηρεσιών του Νοσοκοµείου. 7. ΠΛΗΡΩΜΗ-ΚΡΑΤΗΣΕΙΣ 7.1 Η εξόφληση γίνεται µε βάση τα νόµιµα δικαιολογητικά πληρωµής και τα λοιπά στοιχεία που προβλέπονται στο άρθρο 35 του Κ.Π.. (Π.. 118/2007) και την ισχύουσα νοµοθεσία για την εξόφληση τίτλων πληρωµής ή την είσπραξη απαιτήσεων από το ηµόσιο και τα Ν.Π... (αποδεικτικά φορολογικής και ασφαλιστικής ενηµερότητας κ.λ.π.). 7.2 Χρόνος εξόφλησης: Εντός εξήντα (60) ηµερών, υπολογιζόµενων από την εποµένη της υποβολής του τιµολογίου πώλησης από τον προµηθευτή. 2

3 7.3. Σε περίπτωση που η εξόφληση των τιµολογίων γίνει µετά την πιο πάνω προθεσµία, το Νοσοκοµείο καθίσταται υπερήµερο, σύµφωνα µε τις διατάξεις του Π.. 166/2003 «Προσαρµογή της Ελληνικής Νοµοθεσίας στην οδηγία 2000/35 της για την καταπολέµηση των καθυστερήσεων πληρωµών στις εµπορικές συναλλαγές» (Φ.Ε.Κ. Α 138/ ) και το οφειλόµενο ποσό καταβάλλεται έντοκα, εφόσον υποβληθεί σχετική αίτηση του προµηθευτή, µε επιτόκιο που ισούται µε το άθροισµα του επιτοκίου που εφαρµόζεται για τις κύριες πράξεις αναχρηµατοδότησης της Ευρωπαϊκής Κεντρικής Τράπεζας (επιτόκιο αναφοράς) προσαυξηµένο κατά δύο (2,00) ποσοστιαίες µονάδες (περιθώριο) Η προθεσµία πληρωµής αναστέλλεται α) κατά το χρονικό διάστηµα που µεσολαβεί από την αποστολή του σχετικού χρηµατικού εντάλµατος πληρωµής στον αρµόδιο Επίτροπο του Ελεγκτικού Συνεδρίου και µέχρι τη θεώρηση αυτού, β) κατά το χρονικό διάστηµα τυχόν δικαστικών διενέξεων, καθώς και γ) στις λοιπές περιπτώσεις που αναφέρονται στο άρθρο 35 παρ. 7 του Π.. 118/2007. Επίσης, δεν προσµετρείται ο χρόνος καθυστέρησης της πληρωµής που οφείλεται σε υπαιτιότητα του προµηθευτή (µη έγκαιρη υποβολή των αναγκαίων δικαιολογητικών, παραλαβή των υλικών µε έκπτωση λόγω αποκλίσεων από τις τεχνικές προδιαγραφές κ.λ.π.). 7.5 Ο προµηθευτής βαρύνεται µε τη δαπάνη χαρτοσήµανσης της σύµβασης, καθώς και µε τις νόµιµες κρατήσεις επί του τιµήµατος των ειδών. 7.6 Οι κρατήσεις που διενεργούνται είναι οι ακόλουθες: 1. Μ.Τ.Π.Υ 1,5% 2. ΧΑΡΤΟΣΗΜΟ 2% επί Μ.Τ.Π.Υ 3. ΟΓΑ ΧΑΡΤΟΣΗΜΟΥ 20% επι ΧΑΡΤΟΣΗΜΟΥ Μ.Τ.Π.Υ 4. ΥΠΕΡ ΨΥΧ.ΥΓΕΙΑΣ 2% 5.ΦΟΡΟΣ ΠΡΟΜΗΘΕΥΤΩΝ 8% 7.7. Κατά την πληρωµή του τιµήµατος των ειδών παρακρατείται ο προβλεπόµενος από το άρθρο 24 του Ν. 2198/1994 φόρος εισοδήµατος Ο Φόρος Προστιθέµενης Αξίας (Φ.Π.Α.) επί της αξίας των τιµολογίων βαρύνει το Νοσοκοµείο. 3

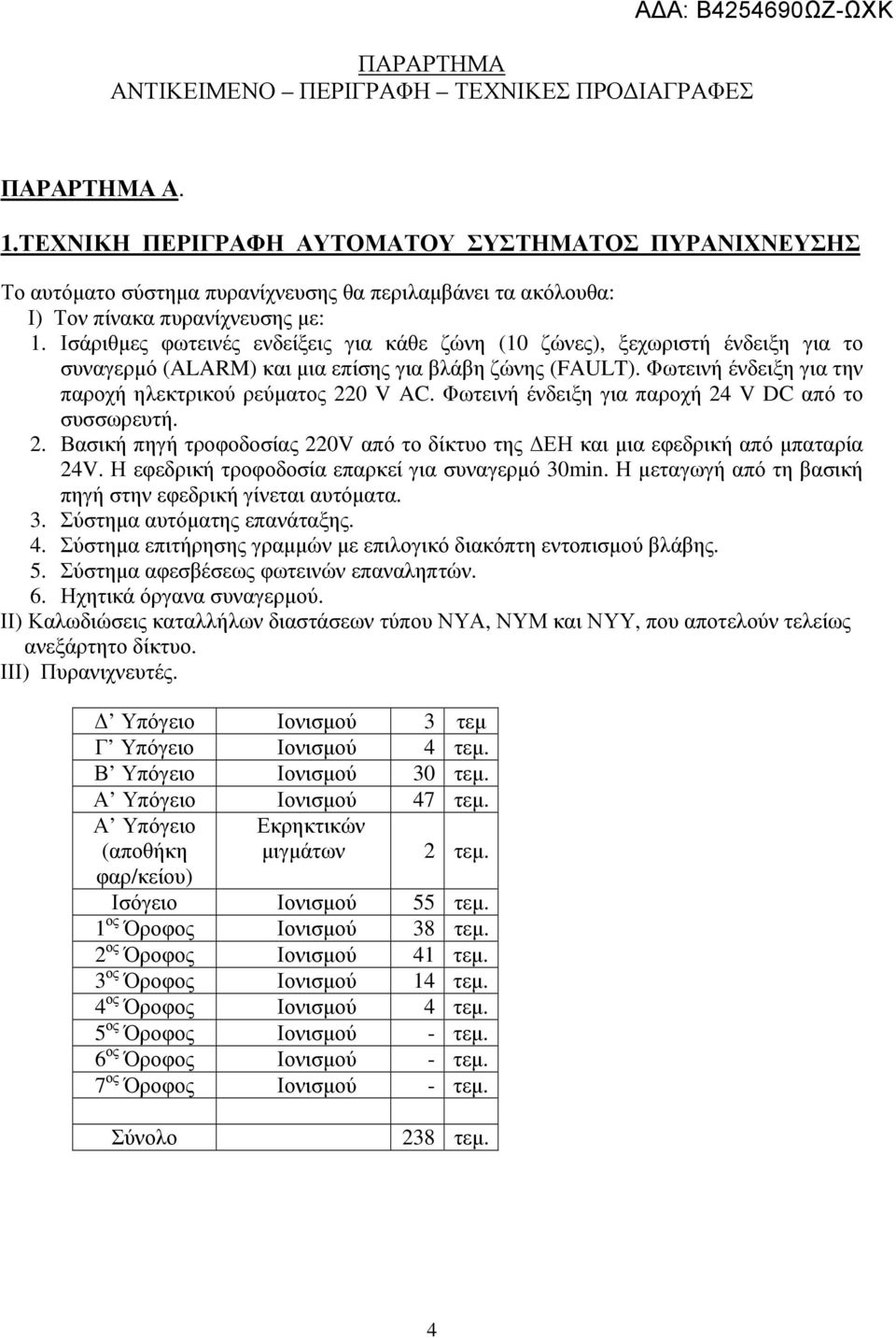

4 ΠΑΡΑΡΤΗΜΑ ΑΝΤΙΚΕΙΜΕΝΟ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΑΔΑ: Β ΩΖ-ΩΧΚ ΠΑΡΑΡΤΗΜΑ Α. 1.ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΑΥΤΟΜΑΤΟΥ ΣΥΣΤΗΜΑΤΟΣ ΠΥΡΑΝΙΧΝΕΥΣΗΣ Το αυτόµατο σύστηµα πυρανίχνευσης θα περιλαµβάνει τα ακόλουθα: Ι) Τον πίνακα πυρανίχνευσης µε: 1. Ισάριθµες φωτεινές ενδείξεις για κάθε ζώνη (10 ζώνες), ξεχωριστή ένδειξη για το συναγερµό (ALARM) και µια επίσης για βλάβη ζώνης (FAULT). Φωτεινή ένδειξη για την παροχή ηλεκτρικού ρεύµατος 220 V AC. Φωτεινή ένδειξη για παροχή 24 V DC από το συσσωρευτή. 2. Βασική πηγή τροφοδοσίας 220V από το δίκτυο της ΕΗ και µια εφεδρική από µπαταρία 24V. Η εφεδρική τροφοδοσία επαρκεί για συναγερµό 30min. Η µεταγωγή από τη βασική πηγή στην εφεδρική γίνεται αυτόµατα. 3. Σύστηµα αυτόµατης επανάταξης. 4. Σύστηµα επιτήρησης γραµµών µε επιλογικό διακόπτη εντοπισµού βλάβης. 5. Σύστηµα αφεσβέσεως φωτεινών επαναληπτών. 6. Ηχητικά όργανα συναγερµού. ΙΙ) Καλωδιώσεις καταλλήλων διαστάσεων τύπου ΝΥΑ, ΝΥΜ και ΝΥΥ, που αποτελούν τελείως ανεξάρτητο δίκτυο. ΙΙΙ) Πυρανιχνευτές. Υπόγειο Ιονισµού 3 τεµ Γ Υπόγειο Ιονισµού 4 τεµ. Β Υπόγειο Ιονισµού 30 τεµ. Α Υπόγειο Ιονισµού 47 τεµ. Α Υπόγειο (αποθήκη φαρ/κείου) Εκρηκτικών µιγµάτων 2 τεµ. Ισόγειο Ιονισµού 55 τεµ. 1 ος Όροφος Ιονισµού 38 τεµ. 2 ος Όροφος Ιονισµού 41 τεµ. 3 ος Όροφος Ιονισµού 14 τεµ. 4 ος Όροφος Ιονισµού 4 τεµ. 5 ος Όροφος Ιονισµού - τεµ. 6 ος Όροφος Ιονισµού - τεµ. 7 ος Όροφος Ιονισµού - τεµ. Σύνολο 238 τεµ. 4

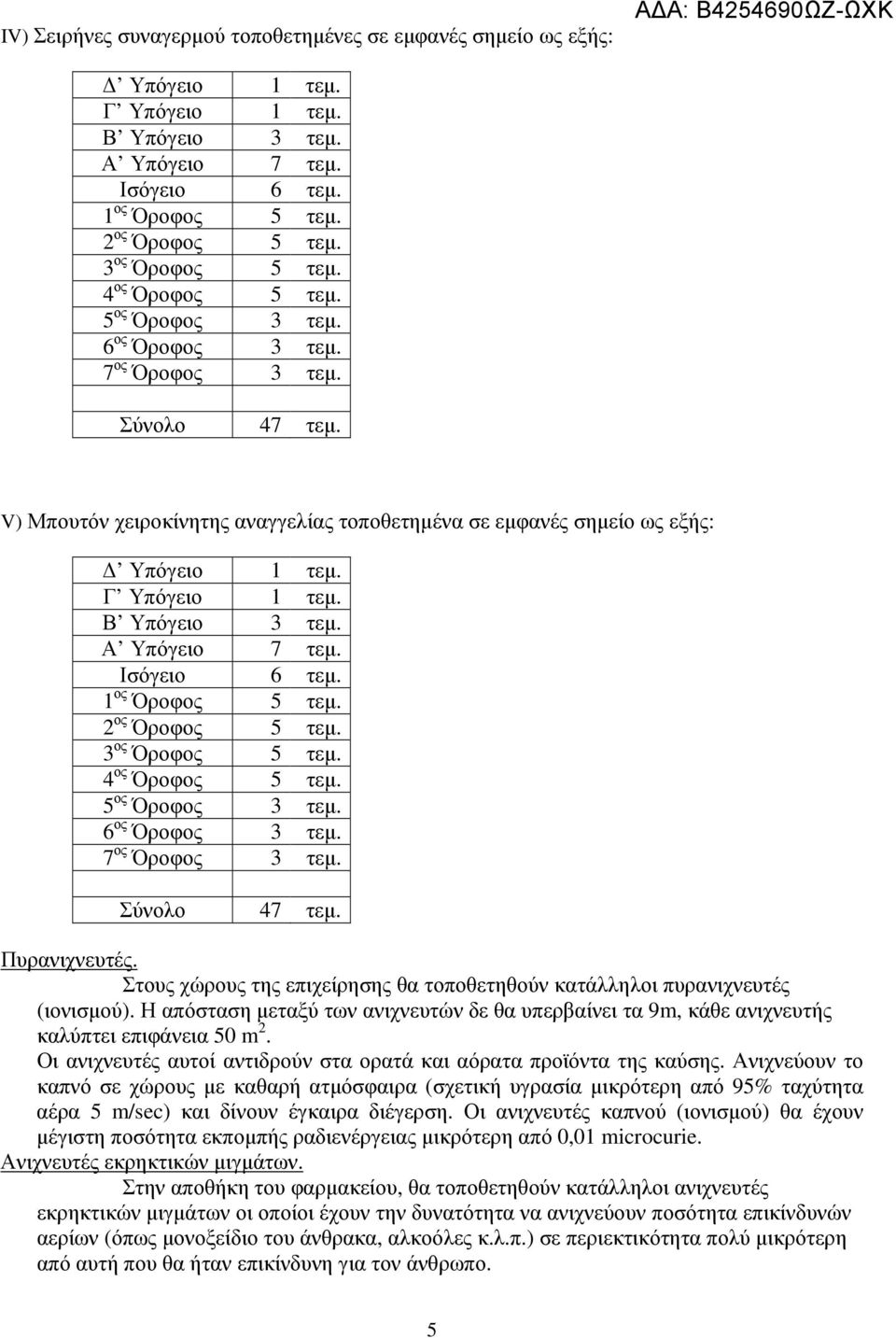

5 ΙV) Σειρήνες συναγερµού τοποθετηµένες σε εµφανές σηµείο ως εξής: ΑΔΑ: Β ΩΖ-ΩΧΚ Υπόγειο 1 τεµ. Γ Υπόγειο 1 τεµ. Β Υπόγειο 3 τεµ. Α Υπόγειο 7 τεµ. Ισόγειο 6 τεµ. 1 ος Όροφος 5 τεµ. 2 ος Όροφος 5 τεµ. 3 ος Όροφος 5 τεµ. 4 ος Όροφος 5 τεµ. 5 ος Όροφος 3 τεµ. 6 ος Όροφος 3 τεµ. 7 ος Όροφος 3 τεµ. Σύνολο 47 τεµ. V) Μπουτόν χειροκίνητης αναγγελίας τοποθετηµένα σε εµφανές σηµείο ως εξής: Υπόγειο 1 τεµ. Γ Υπόγειο 1 τεµ. Β Υπόγειο 3 τεµ. Α Υπόγειο 7 τεµ. Ισόγειο 6 τεµ. 1 ος Όροφος 5 τεµ. 2 ος Όροφος 5 τεµ. 3 ος Όροφος 5 τεµ. 4 ος Όροφος 5 τεµ. 5 ος Όροφος 3 τεµ. 6 ος Όροφος 3 τεµ. 7 ος Όροφος 3 τεµ. Σύνολο 47 τεµ. Πυρανιχνευτές. Στους χώρους της επιχείρησης θα τοποθετηθούν κατάλληλοι πυρανιχνευτές (ιονισµού). Η απόσταση µεταξύ των ανιχνευτών δε θα υπερβαίνει τα 9m, κάθε ανιχνευτής καλύπτει επιφάνεια 50 m 2. Οι ανιχνευτές αυτοί αντιδρούν στα ορατά και αόρατα προϊόντα της καύσης. Ανιχνεύουν το καπνό σε χώρους µε καθαρή ατµόσφαιρα (σχετική υγρασία µικρότερη από 95% ταχύτητα αέρα 5 m/sec) και δίνουν έγκαιρα διέγερση. Οι ανιχνευτές καπνού (ιονισµού) θα έχουν µέγιστη ποσότητα εκποµπής ραδιενέργειας µικρότερη από 0,01 microcurie. Ανιχνευτές εκρηκτικών µιγµάτων. Στην αποθήκη του φαρµακείου, θα τοποθετηθούν κατάλληλοι ανιχνευτές εκρηκτικών µιγµάτων οι οποίοι έχουν την δυνατότητα να ανιχνεύουν ποσότητα επικίνδυνών αερίων (όπως µονοξείδιο του άνθρακα, αλκοόλες κ.λ.π.) σε περιεκτικότητα πολύ µικρότερη από αυτή που θα ήταν επικίνδυνη για τον άνθρωπο. 5

6 Λειτουργία Συστήµατος Πυρανίχνευσης. Οι ανιχνευτές συνδέονται µε ηλεκτρικούς αγωγούς µε τον κεντρικό πίνακα ελέγχου στο ΙΣΟΓΕΙΟ και αποτελούν ανεξάρτητο δίκτυο. Κάθε πυρανιχνευτής διαρρέεται µόνιµα από συνεχές ρεύµα. Κάθε ανιχνευτής φέρει ενσωµατωµένο στη βάση του ενδεικτικό λαµπτήρα "νέον" που αναβοσβήνει κι ο οποίος τίθεται σε τάση αµέσως µόλις διεγερθεί ο ανιχνευτής, ώστε να εντοπίζεται εύκολα η πηγή της διέγερσης και συνεπώς η εστία πυρκαγιάς. Με την διέγερση λοιπόν ενός ανιχνευτή µεταφέρεται η πληροφορία στον κεντρικό πίνακα µε άµεσο αποτέλεσµα οπτική και ακουστική σήµανση µέσω των φωτεινών επαναληπτών και σειρήνων, που είναι συνδεδεµένοι στο σύστηµα. Αφού εξαλειφθεί η αιτία που προκάλεσε την ενεργοποίηση του συστήµατος, το σύστηµα επαναφέρεται µε επέµβαση του κέντρου ελέγχου (πίνακας πυρανίχνευσης).οι ηλεκτρικοί αγωγοί του συστήµατος πυρανίχνευσης δεν πρέπει να οδεύουν παράλληλα µε αγωγούς τάσης άνω των 220V, για αποφυγή επαγωγικών ρευµάτων που θα µπορούσαν να προκαλέσουν λανθασµένους συναγερµούς. Η κατανοµή των ανιχνευτών στο κτίριο είναι η ακόλουθη: Ζ Ω Ν Ε Σ Χ Ω Ρ Ο Ι Α Ν Ι Χ Ν Ε Υ Τ Ε Σ Ζ1 Ζ2-Ζ3 Ζ4-Ζ5 Ζ6-Ζ7 Ζ8-Ζ9 Ζ10-Ζ11 & Γ Υπόγειο Β Υπόγειο Α Υπόγειο Ισόγειο 1 ος Όροφος 2 ος Όροφος Χώροι Λεβητοστασίου, Ιατρικά αέρια και Η/Ζ Χώροι Αποθηκών Πλυντηρίων και λινοθήκη Χώροι Αρχείου, Μαγειρείου, Κοβάλτια, Γραµµικός και φαρµακείο Αποθήκη Φαρµακείου Χώροι Αµφιθεάτρου, Ακτινολογικού, ιαγνωστικού Χώροι Μηχανογράφησης, Αµφιθεάτρου, Βιοχηµικό, Ισότοπα, Αιµατολογικό, Ανοσολογικό, Πυρηνικής Ιατρικής Χώροι Μικροβιολογικού, Κυτταρολογικού, και παθολογοανατοµίας Ζ12 3 ος Όροφος Χώροι Αιµατολογικού Ζ13 4 ος Όροφος Χώροι Αποστείρωσης 7 τεµ. 30 τεµ. 47 τεµ. Ανιχνευτές Εκρικτηκών Μιγµάτων: 2 τέµ. 55 τεµ. 38 τεµ. 41 τεµ. 14 τεµ. 4 τεµ. 6

7 Ζ14-Ζ15 Ζ16-Ζ17 Πλησίον των εξόδων ΕΦΕ ΡΙΚΕΣ ΖΩΝΕΣ ΑΔΑ: Β ΩΖ-ΩΧΚ Αγγελτηρας πυρκαγιάς: 47 τεµ. Η ακουστική και οπτική σήµανση πραγµατοποιείται σε 47 ζεύγη φάρου-σειρήνας, στις θέσεις που φαίνονται στα σχέδια, ώστε να γίνεται παντού αντιληπτός ο συναγερµός σε περίπτωση πυρκαγιάς. 2. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΣΥΣΤΗΜΑΤΟΣ ΧΕΙΡΟΚΙΝΗΤΗΣ ΑΝΑΓΓΕΛΙΑΣ ΦΩΤΙΑΣ Το σύστηµα αποτελείται από συσκευές παραγωγής ηχητικών και οπτικών σηµάτων, από ηλεκτρικά κοµβία µε γυάλινο κάλυµµα (αγγελτήρες) και τις απαραίτητες ηλεκτρικές συνδέσεις µε αγωγούς υψηλού δείκτη πυραντίστασης. Η τοποθέτηση των αγγελτήρων γίνεται στη φυσική διαδροµή αποµάκρυνσης από τους χώρους του κτιρίου κοντά στις εξόδους διαφυγής σε σηµεία εύκολης προσέγγισης, χωρίς την παρεµβολή εµποδίων. Η ενεργοποίηση του συστήµατος επιτυγχάνεται µε πίεση του ηλεκτρικού κοµβίου (αγγελτήρα) ύστερα από σπάσιµο του γυάλινου καλύµµατός του, οπότε τίθενται σε λειτουργία οι σειρήνες συναγερµού και οι φωτεινοί επαναλήπτες που είναι συνδεδεµένοι στο κύκλωµα. Η τοποθέτηση των αγγελτήρων στην επιχείρηση είναι τέτοια ώστε κανένα σηµείο του κάθε επιπέδου να µην απέχει απόσταση µεγαλύτερη από 61m από τον κάθε αγγελτήρα. Επειδή η επιχείρηση διαθέτει και αυτόνοµο σύστηµα πυρανίχνευσης µέσω ανιχνευτών, το σύστηµα χειροκίνητης αναγγελίας πυρκαγιάς θα ενεργοποιεί τις συσκευές αναγγελίας (σειρήνες, φωτεινοί επαναλήπτες) του συστήµατος πυρανίχνευσης. Τοποθετούνται: Επίπεδο Αγγελτήρες (µπουτόν) τεµ. Σειρήνες συναγερµού τεµ. Υπόγειο 1 1 Υπόγειο 1 1 Γ Υπόγειο 3 3 Β Υπόγειο 7 7 Α Υπόγειο 6 6 Ισόγειο ος Όροφος ος Όροφος ος Όροφος ος Όροφος ος Όροφος ος Όροφος ος Όροφος Σύνολο

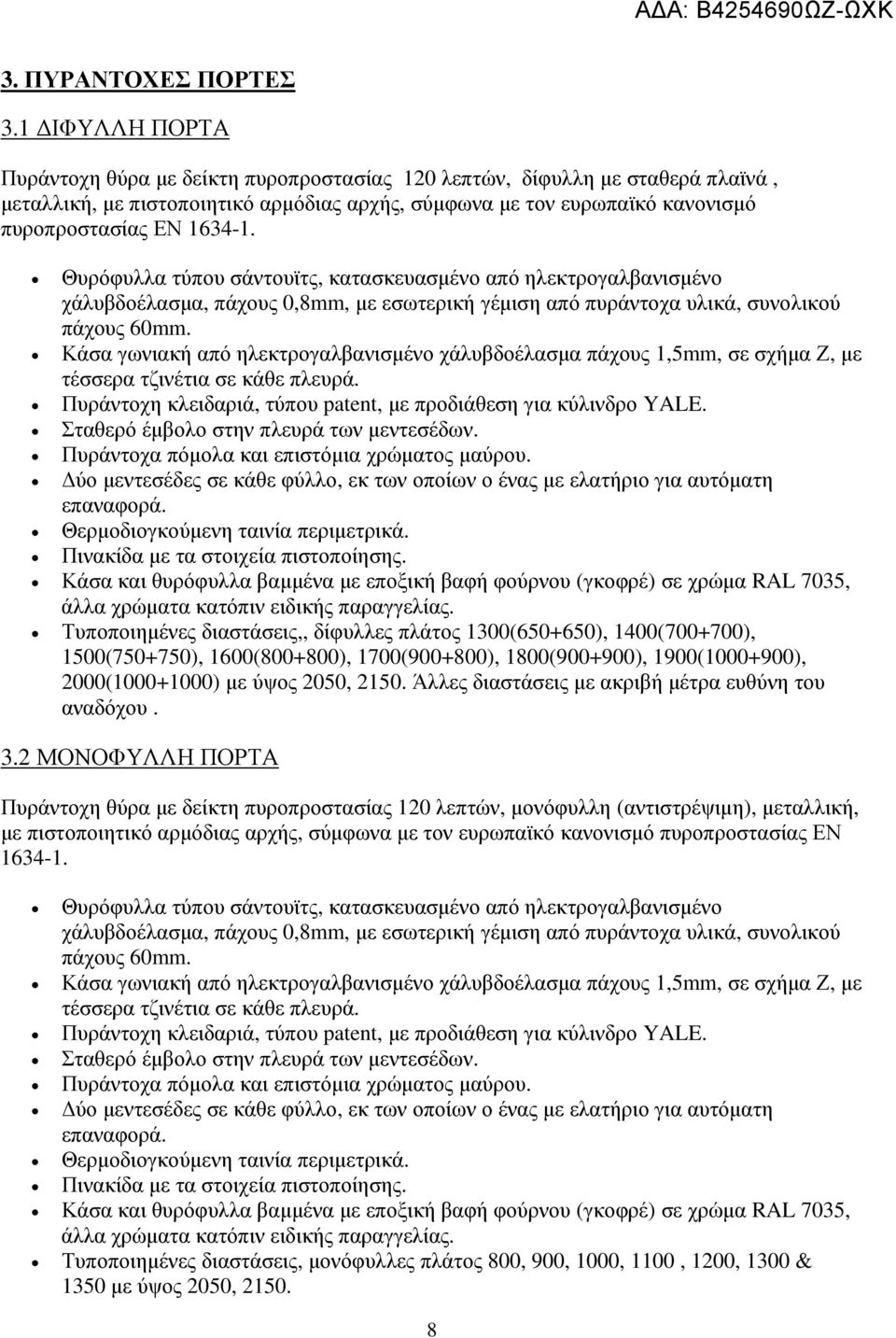

8 3. ΠΥΡΑΝΤΟΧΕΣ ΠΟΡΤΕΣ 3.1 ΙΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα µε δείκτη πυροπροστασίας 120 λεπτών, δίφυλλη µε σταθερά πλαϊνά, µεταλλική, µε πιστοποιητικό αρµόδιας αρχής, σύµφωνα µε τον ευρωπαϊκό κανονισµό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασµένο από ηλεκτρογαλβανισµένο χάλυβδοέλασµα, πάχους 0,8mm, µε εσωτερική γέµιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισµένο χάλυβδοέλασµα πάχους 1,5mm, σε σχήµα Ζ, µε τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, µε προδιάθεση για κύλινδρο YALE. Σταθερό έµβολο στην πλευρά των µεντεσέδων. Πυράντοχα πόµολα και επιστόµια χρώµατος µαύρου. ύο µεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας µε ελατήριο για αυτόµατη επαναφορά. Θερµοδιογκούµενη ταινία περιµετρικά. Πινακίδα µε τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαµµένα µε εποξική βαφή φούρνου (γκοφρέ) σε χρώµα RAL 7035, άλλα χρώµατα κατόπιν ειδικής παραγγελίας. Τυποποιηµένες διαστάσεις,, δίφυλλες πλάτος 1300( ), 1400( ), 1500( ), 1600( ), 1700( ), 1800( ), 1900( ), 2000( ) µε ύψος 2050, Άλλες διαστάσεις µε ακριβή µέτρα ευθύνη του αναδόχου. 3.2 ΜΟΝΟΦΥΛΛΗ ΠΟΡΤΑ Πυράντοχη θύρα µε δείκτη πυροπροστασίας 120 λεπτών, µονόφυλλη (αντιστρέψιµη), µεταλλική, µε πιστοποιητικό αρµόδιας αρχής, σύµφωνα µε τον ευρωπαϊκό κανονισµό πυροπροστασίας ΕΝ Θυρόφυλλα τύπου σάντουϊτς, κατασκευασµένο από ηλεκτρογαλβανισµένο χάλυβδοέλασµα, πάχους 0,8mm, µε εσωτερική γέµιση από πυράντοχα υλικά, συνολικού πάχους 60mm. Κάσα γωνιακή από ηλεκτρογαλβανισµένο χάλυβδοέλασµα πάχους 1,5mm, σε σχήµα Ζ, µε τέσσερα τζινέτια σε κάθε πλευρά. Πυράντοχη κλειδαριά, τύπου patent, µε προδιάθεση για κύλινδρο YALE. Σταθερό έµβολο στην πλευρά των µεντεσέδων. Πυράντοχα πόµολα και επιστόµια χρώµατος µαύρου. ύο µεντεσέδες σε κάθε φύλλο, εκ των οποίων ο ένας µε ελατήριο για αυτόµατη επαναφορά. Θερµοδιογκούµενη ταινία περιµετρικά. Πινακίδα µε τα στοιχεία πιστοποίησης. Κάσα και θυρόφυλλα βαµµένα µε εποξική βαφή φούρνου (γκοφρέ) σε χρώµα RAL 7035, άλλα χρώµατα κατόπιν ειδικής παραγγελίας. Τυποποιηµένες διαστάσεις, µονόφυλλες πλάτος 800, 900, 1000, 1100, 1200, 1300 & 1350 µε ύψος 2050,

9 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΝΙΧΝΕΥΣΗΣ ΑΝΑΓΓΕΛΙΑΣ ΠΥΡΚΑΓΙΑΣ ΦΩΤΙΣΜΟΥ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΠΥΡΑΝΤΟΧΩΝ ΙΑΧΩΡΙΣΜΩΝ ΤΟΥ Ε.Α.Ν.Π. ΜΕΤΑΞΑ Α. ΓΕΝΙΚΑ Αφορά την, εγκατάσταση δικτύου Πυρανίχνευσης του συστήµατος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την δηµιουργία πυράντοχων διαχωρισµών στους χώρους που απαιτούνται έπειτα από την έκθεση επιθεώρησης που διενήργησε η Πυροσβεστική Υπηρεσία σε όλους τους χώρους του Νοσοκοµείου, το οποίο αποτελείται από επτά (7) ορόφους, πλέον του δώµατος και τέσσερα (4) υπόγεια. 1. Αντικείµενο Ο ανάδοχος εγκαταστάτης θα έχει την ευθύνη των απαραίτητων ενεργειών για : α. Την πλήρη εγκατάσταση των δικτύων Πυρανίχνευσης του συστήµατος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την δηµιουργία πυράντοχων διαχωρισµών, όπως αυτή έχει εγκριθεί και προταθεί από την Πυροσβεστική υπηρεσία Πειραιά (αρ. πρωτ. 5562/Φ ). β. Την εφαρµογή των τεχνικών προδιαγραφών του παραρτήµατος Α. Ο ανάδοχος θα έχει την ευθύνη καλής λειτουργίας των τµηµάτων που θα εγκαταστήσει για ένα έτος. Β. ΠΕ ΙΟ ΕΦΑΡΜΟΓΗΣ ΤΩΝ ΕΡΓΑΣΙΩΝ Πεδίο εφαρµογής των εργασιών είναι η τοποθέτηση των δικτύων Πυρανίχνευσης του συστήµατος αναγγελίας πυρκαγιάς την τοποθέτηση φωτιστικών ασφαλείας καθώς και την δηµιουργία πυράντοχων διαχωρισµών στους χώρους του κτηρίου που απαιτούνται. Οι εργασίες που περιλαµβάνονται στις υποχρεώσεις του συντηρητή αναφέρονται στον κάτωθι ΠΙΝΑΚΑ ΕΡΓΑΣΙΩΝ ΠΙΝΑΚΑΣ ΕΡΓΑΣΙΩΝ Α/Α ΕΡΓΑΣΙΑ ΠΟΣΟΤΗΤΑ ΠΕΡΙΓΡΑΦΗ Αυτόµατο σύστηµα πυρανίχνευσης. Φωτιστικά ασφαλείας. Χειροκίνητο σύστηµα αναγγελίας Πυρκαγιάς. Βάση των εγκεκριµένων τεχνικών περιγράφων και σχεδίων. Βάση των εγκεκριµένων τεχνικών περιγράφων και σχεδίων. Βάση των εγκεκριµένων τεχνικών περιγράφων και σχεδίων. 9 Θα γίνει τοποθέτηση αυτόµατου συστήµατος πυρανίχνευσης στους χώρους των υπογείων του Ισογείου και των 1 ο 2 ο 3 ο 4 ο όροφο. Θα τοποθετηθούν φωτιστικά ασφαλείας σε όλους τους χώρους του νοσοκοµείου. Θα τοποθετηθούν κοµβία αναγγελίας πυρκαγιάς τα οποία θα ενεργοποιούν τις φαροσειρήνες σε όλους τους χώρους του νοσοκοµείου.

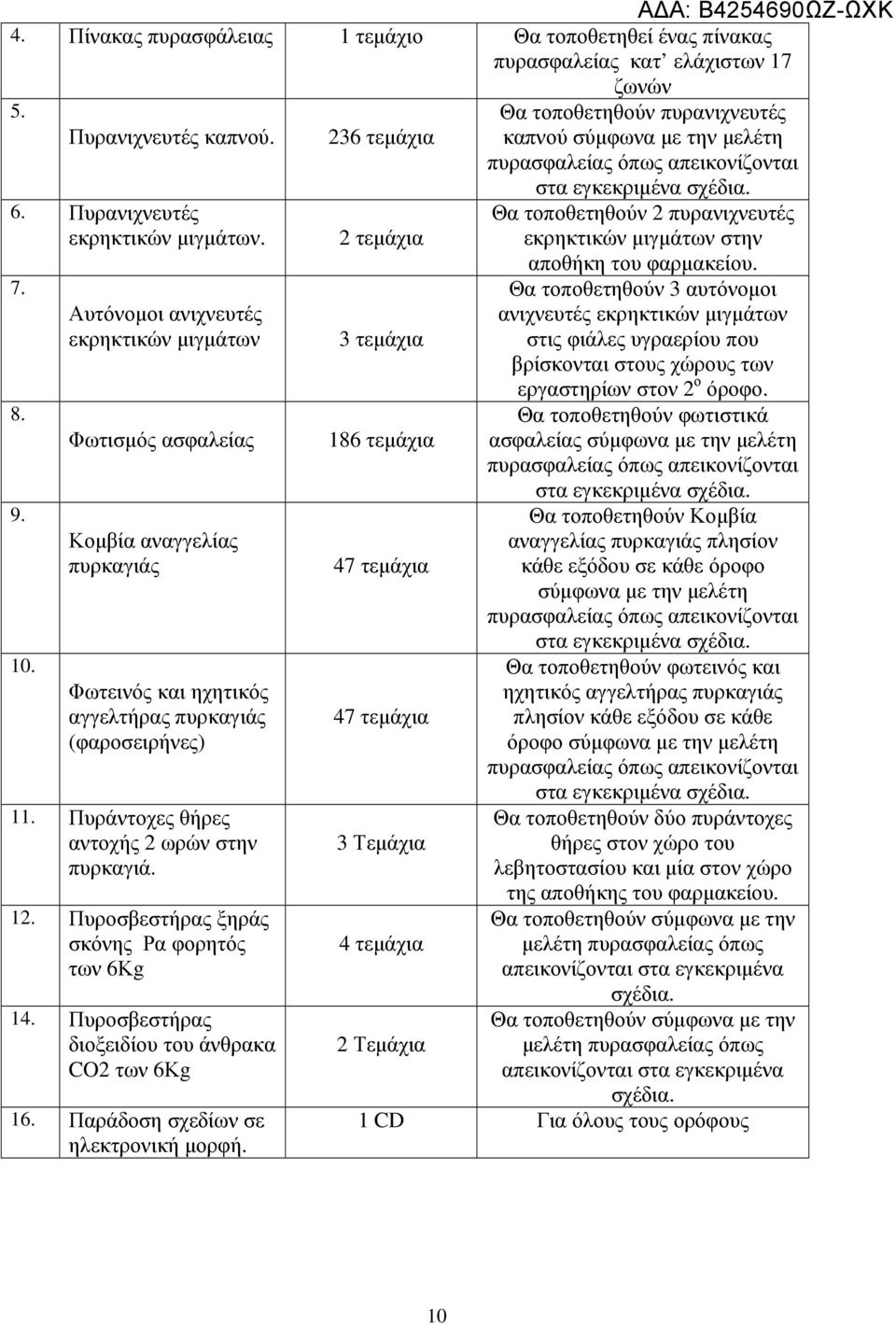

10 4. Πίνακας πυρασφάλειας 1 τεµάχιο Θα τοποθετηθεί ένας πίνακας πυρασφαλείας κατ ελάχιστων 17 ζωνών 5. Πυρανιχνευτές καπνού. 236 τεµάχια Θα τοποθετηθούν πυρανιχνευτές καπνού σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται 6. Πυρανιχνευτές εκρηκτικών µιγµάτων Αυτόνοµοι ανιχνευτές εκρηκτικών µιγµάτων Φωτισµός ασφαλείας Κοµβία αναγγελίας πυρκαγιάς Φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς (φαροσειρήνες) 11. Πυράντοχες θήρες αντοχής 2 ωρών στην πυρκαγιά. 12. Πυροσβεστήρας ξηράς σκόνης Ρα φορητός των 6Κg 14. Πυροσβεστήρας διοξειδίου του άνθρακα CO2 των 6Κg 16. Παράδοση σχεδίων σε ηλεκτρονική µορφή. 2 τεµάχια 3 τεµάχια 186 τεµάχια 47 τεµάχια 47 τεµάχια 3 Τεµάχια 4 τεµάχια 2 Τεµάχια στα εγκεκριµένα σχέδια. Θα τοποθετηθούν 2 πυρανιχνευτές εκρηκτικών µιγµάτων στην αποθήκη του φαρµακείου. Θα τοποθετηθούν 3 αυτόνοµοι ανιχνευτές εκρηκτικών µιγµάτων στις φιάλες υγραερίου που βρίσκονται στους χώρους των εργαστηρίων στον 2 ο όροφο. Θα τοποθετηθούν φωτιστικά ασφαλείας σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριµένα σχέδια. Θα τοποθετηθούν Κοµβία αναγγελίας πυρκαγιάς πλησίον κάθε εξόδου σε κάθε όροφο σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριµένα σχέδια. Θα τοποθετηθούν φωτεινός και ηχητικός αγγελτήρας πυρκαγιάς πλησίον κάθε εξόδου σε κάθε όροφο σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριµένα σχέδια. Θα τοποθετηθούν δύο πυράντοχες θήρες στον χώρο του λεβητοστασίου και µία στον χώρο της αποθήκης του φαρµακείου. Θα τοποθετηθούν σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριµένα σχέδια. Θα τοποθετηθούν σύµφωνα µε την µελέτη πυρασφαλείας όπως απεικονίζονται στα εγκεκριµένα σχέδια. 1 CD Για όλους τους ορόφους 10

11 Γ. ΕΛΑΧΙΣΤΕΣ ΑΠΑΡΑΙΤΗΤΕΣ ΠΡΟΫΠΟΘΕΣΕΙΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΕΧΕΙ Ο ΑΝΑ ΟΧΟΣ ΓΙΑ ΤΗΝ ΑΝΑΛΗΨΗ ΤΟΥ ΕΡΓΟΥ 1. Να έχουν εµπειρία και ιδιαίτερα Νοσοκοµειακή σε εγκαταστάσεις δικτύων πυρανίχνευσης πυρόσβεσης, η οποία να αποδεικνύεται µε αντίστοιχες βεβαιώσεις από τις αρµόδιες αρχές. 2. Να διαθέτουν πιστοποιητικό διασφάλισης ποιότητας εργασίας ISO 9001/2008 µε αντικείµενο αυτό του διαγωνισµού δηλ. (περιοδικός έλεγχος, συντήρηση, αναγόµωση πυροσβεστήρων) και συστηµάτων πυρανίχνευσης. Να εφαρµόζουν την σχετική νοµοθεσία για την Υγιεινή και ασφάλεια των εργαζόµενων σύµφωνα µε τα όσα ορίζει ο νόµος 1568/85 και το Π. 305/96 και να καταθέσουν Μελέτη Εκτίµησης Επαγγελµατικού κινδύνου σχετική µε το αντικείµενο του διαγωνισµού. 3. Ο ανάδοχος θα πρέπει να έχει επαρκές προσωπικό ώστε να υπερκαλύπτει τις ανάγκες του έργου. 4. Ο ανάδοχος θα πρέπει να επισκεφθεί τις εγκαταστάσεις, ώστε να έχει πλήρη γνώση των ειδικών τοπικών συνθηκών και θα πάρει ανάλογη βεβαίωση από την Τεχνική υπηρεσία,για να την προσκοµίσει στον διαγωνισµό. Όλα τα ανωτέρω αποτελούν ΑΠΑΡΑΒΑΤΟΥΣ ΟΡΟΥΣ και είναι µε ποινή αποκλεισµού. Ε. ΓΕΝΙΚΕΣ ΚΑΙ ΥΠΟΧΡΕΩΣΕΙΣ Ο Ανάδοχος υποχρεούται: ΓΝΩΣΗ ΤΟΠΙΚΩΝ ΣΥΝΘΗΚΩΝ :Ο διαγωνιζόµενος βεβαιώνει εγγράφως ότι έχει γνωρίσει µε επιτόπια εξέταση, την θέση του κτηρίου και των χώρων αυτού, των προσπελάσεων προς αυτούς και τις τοπικές συνθήκες της υφιστάµενης κατάστασης,που µπορούν να επιδράσουν µε οποιονδήποτε τρόπο στην εκτέλεση των εργασιών ή στο κόστος τους. Η επίσκεψη αυτή πιστοποιείται µε βεβαίωση που έχει λάβει από την τεχνική υπηρεσία πριν τον διαγωνισµό. ΑΝΤΑΛΛΑΚΤΙΚΑ :Όλα τα υλικά, µηχανήµατα, πίνακες, ανταλλακτικά και µικροεξαρτήµατα, λοιπά υλικά και µεταφορικά που θα απαιτηθούν για την ολοκλήρωση του έργου,θα ΒΑΡΥΝΕΙ ΤΟΝ ΑΝΑ ΟΧΟ. ΑΣΦΑΛΙΣΗ ΠΡΟΣΩΠΙΚΟΥ ΤΟΥ ΑΝΑ ΟΧΟΥ:Ο Ανάδοχος υποχρεούται µε δαπάνη του, να ασφαλίζει πλήρως το προσωπικό του, σύµφωνα µε τις εκάστοτε ισχύουσες Νοµοθετικές ιατάξεις στα αρµόδια κατά περίπτωση ασφαλιστικά ταµεία και να καταβάλλει ανελλιπώς και εγκαίρως όλες τις σχετικές προβλεπόµενες εισφορές ΑΣΦΑΛΙΣΤΙΚΗ ΕΝΗΜΕΡΟΤΗΤΑ : Ο ανάδοχος θα εκπληρώνει όλες τις υποχρεώσεις προς το ηµόσιο, τους ασφαλιστικούς φορείς (πχ ΤΣΜΕ Ε - ΤΕΒΕ για την εταιρεία και κάθε µηχανικό) και προς κάθε τρίτο. ΠΤΥΧΙΑ Α ΕΙΕΣ ΒΕΒΑΙΩΣΕΙΣ Ο διαγωνιζόµενος θα πρέπει να προσκοµίσει πτυχίο µηχανολόγου µηχανικού ως επιβλέπων µηχανικός όπως και ο ανάδοχος πιστοποιητικό 11

12 επάρκειας αρµοδίου ατόµου σύµφωνα µε τις απαιτήσεις των Υ.Α. 618/43 Φ.Ε.Κ. 52/Β/2005 και 17230/671 Φ.Ε.Κ. 1218/Β/2005. Επίσης θα πρέπει να προσκοµισθούν φωτοαντίγραφα πιστοποιητικών πυρασφάλειας από συναφείς εγκαταστάσεις Όσες προσφορές δεν καλύπτουν έστω και έναν από τους παραπάνω όρους αποκλείονται από την παραπέρα αξιολόγηση.. ΣΥΜΒΑΤΙΚΟΣ ΧΡΟΝΟΣ ΕΡΓΑΣΙΩΝ - ΠΑΡΑΤΑΣΕΙΣ 1. Ο συµβατικός χρόνος των εργασιών του Αναδόχου θα αρχίζει από την υπογραφή του πρωτοκόλλου εγκαταστάσεως, η δε διάρκειά του ορίζεται σε ενενήντα (90) ηµερολογιακές ηµέρες. 2. Παράταση δικαιούται ο ανάδοχος σε περίπτωση καθυστέρησης υπαιτιότητα του Νοσοκοµείου ή σε περίπτωση απρόβλεπτης βλάβης, µετά από γραπτό αίτηµα του στην υπηρεσία και κατόπιν εγκρίσεως των αρµοδίων υπηρεσιών. Η ΙΟΙΚΗΤΡΙΑ ΤΟΥ ΕΑΝΠ ΜΕΤΑΞΑ ΕΛΕΝΗ ΜΑΡΑΓΚΑΚΗ 12
