1 Λέβητες Αερίου 1PB0F ferroli EDDemirDokUm

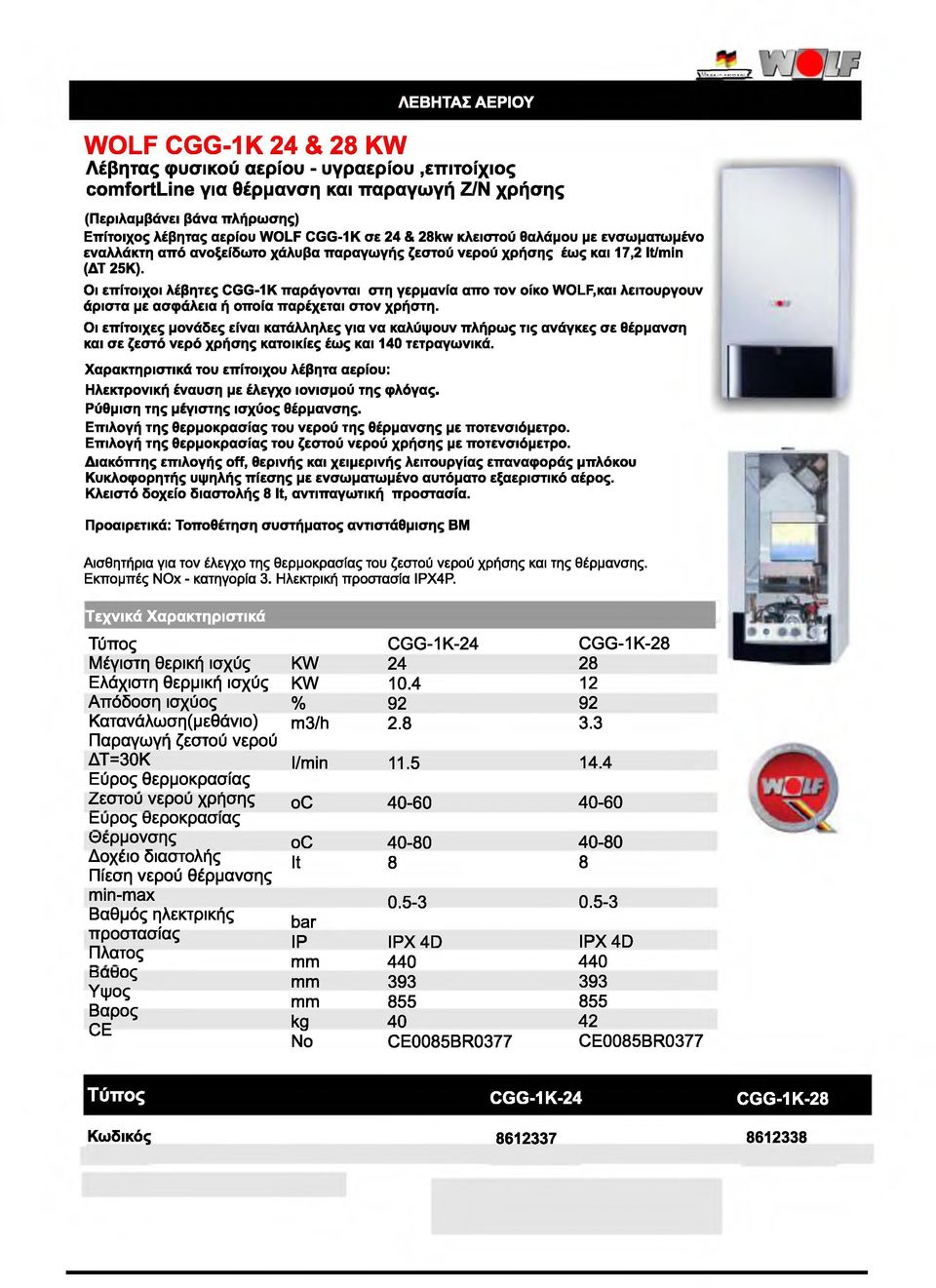

2 ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ WOLF CGG-1K 24 & 28 KW Λέβητας φυσικού αερίου - υγραερίου,επιτοίχιος comfortline για θέρμανση και παραγωγή Ζ/Ν χρήσης (Περιλαμβάνει βάνα πλήρωσης) Επίτοιχος λέβητας αερίου WOLF CGG-1K σε 24 & 28kw κλειστού θαλάμου με ενσωματωμένο εναλλάκτη από ανοξείδωτο χάλυβα παραγωγής ζεστού νερού χρήσης έως και 17,2 lt/min (ΔΤ 25Κ). Οι επίτοιχοι λέβητες CGG-1K παράγονται στη γερμανία απο τον οίκο WOLF,και λειτουργουν άριστα με ασφάλεια ή οποία παρέχεται στον χρήστη. Οι επίτοιχες μονάδες είναι κατάλληλες για να καλύψουν πλήρως τις ανάγκες σε θέρμανση και σε ζεστό νερό χρήσης κατοικίες έως και 140 τετραγωνικά. Χαρακτηριστικά του επίτοιχου λέβητα αερίου: Ηλεκτρονική έναυση με έλεγχο ιονισμού της φλόγας. Ρύθμιση της μεγίστης ισχύος θέρμανσης. Επιλογή της θερμοκρασίας του νερού της θέρμανσης με ποτενσιόμετρο. Επιλογή της θερμοκρασίας του ζεστού νερού χρήσης με ποτενσιόμετρο. Διακόπτης επιλογής off, θερινής και χειμερινής λειτουργίας επαναφοράς μπλόκου Κυκλοφορητής υψηλής πίεσης με ενσωματωμένο αυτόματο εξαεριστικό αέρος. Κλειστό δοχείο διαστολής 8 It, αντιπαγωτική προστασία. Προαιρετικά: Τοποθέτηση συστήματος αντιστάθμισης ΒΜ Αισθητήρια για τον έλεγχο της θερμοκρασίας του ζεστού νερού χρήσης και της θέρμανσης. Εκπομπές ΝΟχ - κατηγορία 3. Ηλεκτρική προστασία ΙΡΧ4Ρ. Τεχνικά Χαρακτηριστικά Τύπος CGG-1 K-24 CGG-1 K-28 Μέγιστη θερική ισχύς KW Ελάχιστη θερμική ισχύς KW Απόδοση ισχύος % Κατανάλωση(μεθάνιο) m3/h Παραγωγή ζεστού νερού ΔΤ=30Κ Εύρος θερμοκρασίας l/min Ζεστού νερού χρήσης Εύρος ϋεροκρασιας oc (=>ερμονσης oc Δοχέιο διαστολής It 8 8 Πίεση νερού θέρμανσης min-max Βαθμός ηλεκτρικής bar προστασίας IP IPX 4D IPX 4D Πλάτος mm οα«ος mm Υψος mm Βάρος CE kg No CE0085BR0377 CE0085BR0377 I Τύπος CGG-1 K-24 CGG-1 Κ-28 Κωδικός

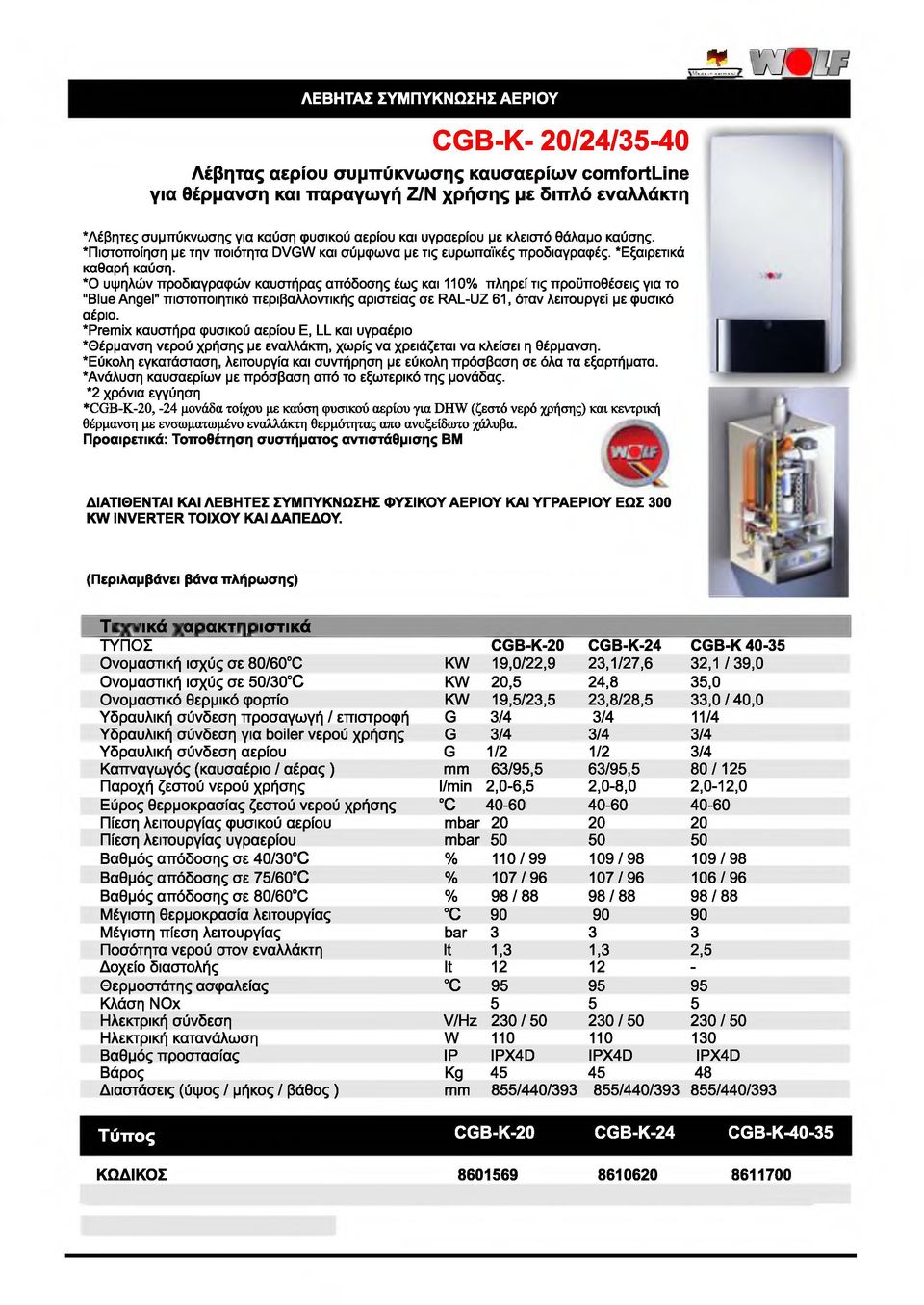

3 ΛΕΒΗΤΑΣ ΣΥΜΠΥΚΝΩΣΗΣ ΑΕΡΙΟΥ * ι «CGB-K- 20/24/35-40 Λέβητας αερίου συμπύκνωσης καυσαερίων comfortline για θέρμανση και παραγωγή Ζ/Ν χρήσης με διπλό εναλλάκτη Λέβητες συμπύκνωσης για καύση φυσικού αερίου και υγραερίου με κλειστό θάλαμο καύσης. Πιστοποίηση με την ποιότητα DVGW και σύμφωνα με τις ευρωπαϊκές προδιαγραφές. Εξαιρετικά καθαρή καύση. *0 υψηλών προδιαγραφών καυστήρας απόδοσης έως και 110% πληρεί τις προϋποθέσεις για το "Blue Angel" πιστοποιητικό περιβαλλοντικής αριστείας σε RAL-UZ 61, όταν λειτουργεί με φυσικό αέριο. Premix καυστήρα φυσικού αερίου Ε, LL και υγραέριο Θέρμανση νερού χρήσης με εναλλάκτη, χωρίς να χρειάζεται να κλείσει η θέρμανση. Εύκολη εγκατάσταση, λειτουργία και συντήρηση με εύκολη πρόσβαση σε όλα τα εξαρτήματα. Ανάλυση καυσαερίων με πρόσβαση από το εξωτερικό της μονάδας. *2 χρόνια εγγύηση CGB-K-20, -24 μονάδα τοίχου με καύση φυσικού αερίου για DHW (ζεστό νερό χρήσης) και κεντρική θέρμανση με ενσωματωμένο εναλλάκτη θερμότητας απο ανοξείδωτο χάλυβα. Προαιρετικά: Τοποθέτηση συστήματος αντιστάθμισης ΒΜ ΔΙΑΤΙΘΕΝΤΑΙ ΚΑΙ ΛΕΒΗΤΕΣ ΣΥΜΠΥΚΝΩΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΙ ΥΓΡΑΕΡΙΟΥ ΕΩΣ 300 KW INVERTER ΤΟΙΧΟΥ ΚΑΙ ΔΑΠΕΔΟΥ. (Περιλαμβάνει βάνα πλήρωσης) Τεχνικά χαρακτηριστικά ΤΥΠΟΣ CGB-K-20 CGB-K-24 CGB-K Ονομαστική ισχύς σε 80/60 C KW 19,0/22,9 23,1/27,6 32,1 / 39,0 Ονομαστική ισχύς σε 50/30 C KW 20,5 24,8 35,0 Ονομαστικό θερμικό φορτίο KW 19,5/23,5 23,8/28,5 33,0/40,0 Υδραυλική σύνδεση προσαγωγή / επιστροφή G 3/4 3/4 11/4 Υδραυλική σύνδεση για boiler νερού χρήσης G 3/4 3/4 3/4 Υδραυλική σύνδεση αερίου G 1/2 1/2 3/4 Καπναγωγός (καυσαέριο / αέρας) mm 63/95,5 63/95,5 80/125 Παροχή ζεστού νερού χρήσης l/min 2,0-6,5 2,0-8,0 2,0-12,0 Εύρος θερμοκρασίας ζεστού νερού χρήσης C Πίεση λειτουργίας φυσικού αερίου mbar Πίεση λειτουργίας υγραερίου mbar Βαθμός απόδοσης σε 40/30 C % 110/99 109/98 109/98 Βαθμός απόδοσης σε 75/60 C % 107/96 107/96 106/96 Βαθμός απόδοσης σε 80/60 C % 98/88 98/88 98/88 Μέγιστη θερμοκρασία λειτουργίας C Μέγιστη πίεση λειτουργίας bar Ποσότητα νερού στον εναλλάκτη It 1,3 1,3 2,5 Δοχείο διαστολής It θερμοστάτης ασφαλείας C Κλάση ΝΟχ Ηλεκτρική σύνδεση V/Hz 230 / / / 50 Ηλεκτρική κατανάλωση W Βαθμός προστασίας IP IPX4D IPX4D IPX4D Βάρος Kg Διαστάσεις (ύψος / μήκος / βάθος) mm 855/440/ /440/ /440/393 Τύπος CGB-K-20 CGB-K-24 CGB-K ΚΩΔΙΚΟΣ

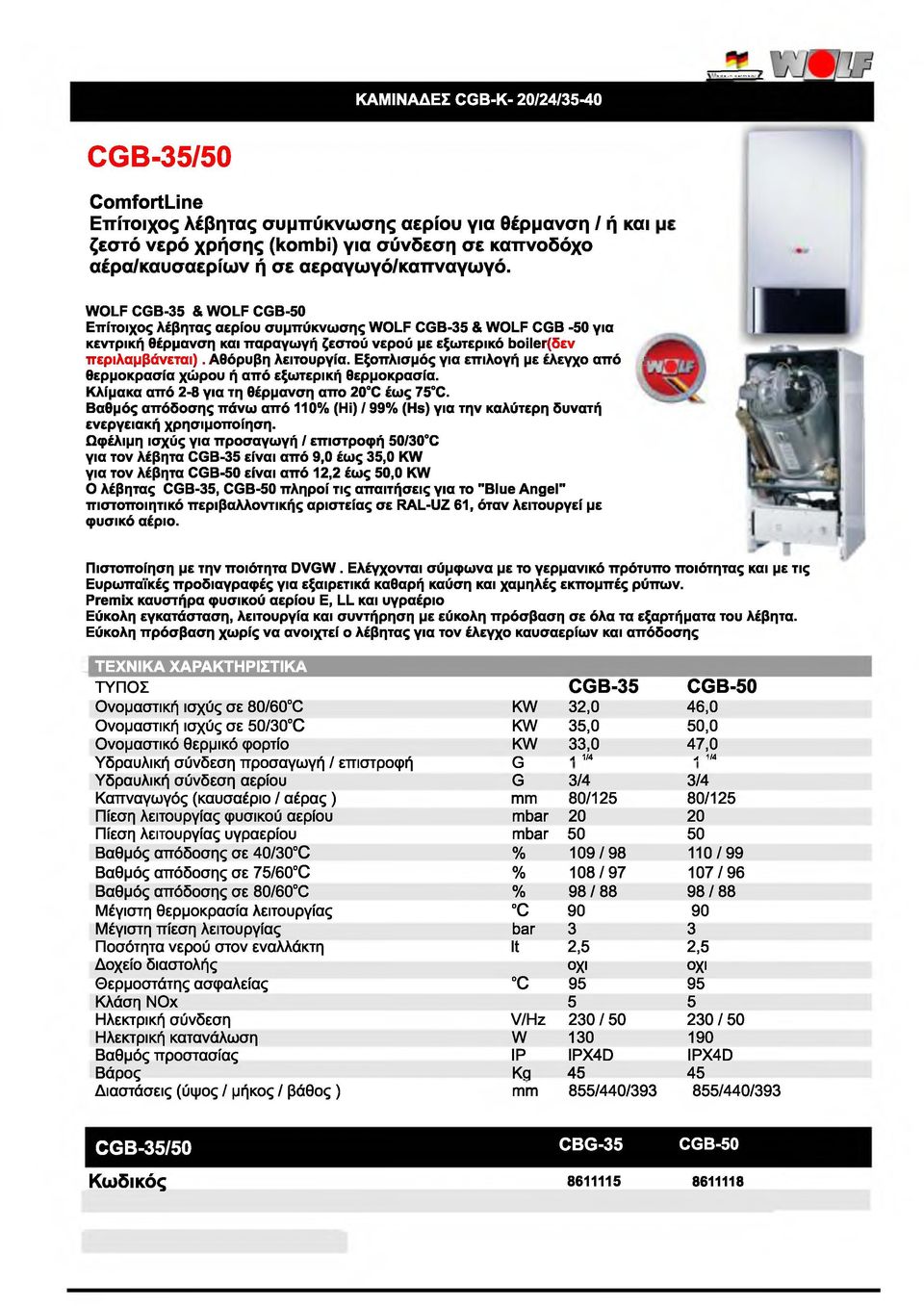

4 ΚΑΜΙΝΑΔΕΣ CGB-K- 20/24/35-40 CGB-35/50 Comfort Line Επίτοιχος λέβητας συμπύκνωσης αερίου για θέρμανση / ή και ζεστό νερό χρήσης (kombi) για σύνδεση σε καπνοδόχο αέρα/καυσαερίων ή σε αεραγωγό/καπναγωγό. WOLF CGB-35 & WOLF CGB-50 Επίτοιχος λέβητας αερίου συμπύκνωσης WOLF CGB-35 & WOLF CGB -50 για κεντρική θέρμανση και παραγωγή ζεστού νερού με εξωτερικό b oiler^v περιλαμβάνεται). Αθόρυβη λειτουργία. Εξοπλισμός για επιλογή με έλεγχο από θερμοκρασία χώρου ή από εξωτερική θερμοκρασία. Κλίμακα από 2-8 για τη θέρμανση απο 20 C έως 75 C. Βαθμός απόδοσης πάνω από 110% (Hi) / 99% (Hs) για την καλύτερη δυνατή ενεργειακή χρησιμοποίηση. Ωφέλιμη ισχύς για προσαγωγή / επιστροφή 50/30 C για τον λέβητα CGB-35 είναι από 9,0 έως 35,0 KW για τον λέβητα CGB-50 είναι από 12,2 έως 50,0 KW Ο λέβητας CGB-35, CGB-50 πληροί τις απαιτήσεις για το "Blue Angel" πιστοποιητικό περιβαλλοντικής αριστείας σε RAL-UZ 61, όταν λειτουργεί με φυσικό αέριο. r Πιστοποίηση με την ποιότητα DVGW. Ελέγχονται σύμφωνα με το γερμανικό πρότυπο ποιότητας και με τις Ευρωπαϊκές προδιαγραφές για εξαιρετικά καθαρή καύση και χαμηλές εκπομπές ρύπων. Premix καυστήρα φυσικού αερίου Ε, LL και υγραέριο Εύκολη εγκατάσταση, λειτουργία και συντήρηση με εύκολη πρόσβαση σε όλα τα εξαρτήματα του λέβητα. Εύκολη πρόσβαση χωρίς να ανοιχτεί ο λέβητας για τον έλεγχο καυσαερίων και απόδοσης 1 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΥΠΟΣ CGB-35 CGB-50 Ονομαστική ισχύς σε 80/60 C KW 32,0 46,0 Ονομαστική ισχύς σε 50/30 C KW 35,0 50,0 Ονομαστικό θερμικό φορτίο KW 33,0 Υδραυλική σύνδεση προσαγωγή / επιστροφή G Υδραυλική σύνδεση αερίου G 3/4 3/4 Καπναγωγός (καυσαέριο / αέρας) mm 80/125 80/125 Πίεση λειτουργίας φυσικού αερίου mbar Πίεση λειτουργίας υγραερίου mbar Βαθμός απόδοσης σε 40/30 C % 109/98 110/99 Βαθμός απόδοσης σε 75/60 C % 108/97 107/96 Βαθμός απόδοσης σε 80/60 C % 98/88 98/88 Μέγιστη θερμοκρασία λειτουργίας C Μέγιστη πίεση λειτουργίας bar 3 3 Ποσότητα νερού στον εναλλάκτη It 2,5 2,5 Δοχείο διαστολής οχι οχι θερμοστάτης ασφαλείας C Κλάση ΝΟχ 5 5 Ηλεκτρική σύνδεση V/Hz 230 / / 50 Ηλεκτρική κατανάλωση W Βαθμός προστασίας IP IPX4D IPX4D 47,0 ^ - ΛΙΛ AM A II * A Ί/4 Βάρος Γ ί Kq Διαστάσεις (ύψος / μήκος / βάθος) mm 855/440/ /440/393 CGB-35/50 CBG-35 CGB-50 Κωδικός

5 ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ ΣΥΜΠΥΚΝΩΣΗΣ CGB-75/100 ComfortLine Επίτοιχος λέβητας συμπύκνωσης αερίου για θέρμανση για σύνδεση σε καπνοδόχο αέρα/καυσαερίων ή σε αεραγωγό/καπναγωγόκατάλληλοι για φυσικό αέριο Ε, LL και υγραέριο Ρ WOLF CGB-75 & WOLF CGB-100 Επίτοιχος λέβητας αερίου συμπύκνωσης WOLF CGB-75 & WOLF CGB -100 για κεντρική θέρμανση και παραγωγή ζεστού νερού με εξωτερικό boiler (δεν περιλαμβάνεται) Αθόρυβη λειτουργία. Ωφέλιμη ισχύς για προσαγωγή / επιστροφή 50/30 C για τον λέβητα CGB-75 είναι από 19,6 έως 75,8 KW για τον λέβητα CGB-100 είναι από 19,6 έως 98,8 KW με βαθμό απόδοσης υψηλών προδιαγραφών πάνω από 110% (Hi) / 99% (Hs) για την καλύτερη δυνατή ενεργειακή χρησιμοποίηση. Δυνατότητα σύνδεσης έως και 4 συσκευές των 100 KW σε σειρά, για καύση φυσικού αερίου με παραγωγή θέρμανσης έως 400 KW. Ο λέβητας είναι κατασκευασμένος από κράμα αλουμινίου πυριτίου για υψηλή θερμική αντοχή. Απαιτητικός σχεδιασμός για εξοικονόμηση χώρου. Ο λέβητας CGB-75, CGB-100 πληροί τις απαιτήσεις για το "Blue Angel" πιστοποιητικό περιβαλλοντικής αριστείας σε RAL-UZ 61, όταν λειτουργεί με φυσικό αέριο. Εξοπλισμός για επιλογή με έλεγχο από θερμοκρασία χώρου ή από εξωτερική θερμοκρασία. Πιστοποίηση με την ποιότητα DVGW. Ελέγχονται σύμφωνα με το γερμανικό πρότυπο ποιότητας και με τις Ευρωπαϊκές προδιαγραφές για εξαιρετικά καθαρή καύση και χαμηλές εκπομπές ρύπων. Premix καυστήρα φυσικού αερίου Ε, LL και υγραέριο. Εύκολη εγκατάσταση, λειτουργία και συντήρηση με εύκολη πρόσβαση σε όλα τα εξαρτήματα του λέβητα. Εύκολη πρόσβαση χωρίς να ανοιχτεί ο λέβητας για τον έλεγχο καυσαερίων και απόδοσης. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΥΠΟΣ CGB-75 CGB-100 Ονομαστική ισχύς σε 80/60 C KW 70,1 91,9 Ονομαστική ισχύς σε 50/30 C KW 75,8 98,8 Ονομαστικό θερμικό φορτίο KW 71,5 94 Υδραυλική σύνδεση προσαγωγή / επιστροφή G ^ 12 ^ 12 Υδραυλική σύνδεση αερίου G 3/4 3/4 Καπναγωγός (καυσαέριο / αέρας) mm 100/ /150 Πίεση λειτουργίας φυσικού αερίου mbar Πίεση λειτουργίας υγραερίου mbar Βαθμός απόδοσης σε 40/30 C % 110/99 110/99 Βαθμός απόδοσης σε 75/60 C % 107/96 107/96 Βαθμός απόδοσης σε 80/60 C % 98/88 98/88 Μέγιστη θερμοκρασία λειτουργίας C Μέγιστη πίεση λειτουργίας bar 6 6 Ποσότητα νερού στον εναλλάκτη It Δοχείο διαστολής οχι οχι Θερμοστάτης ασφαλείας c Κλάση ΝΟχ 5 5 Ηλεκτρική σύνδεση V/Hz 230 / / 50 Ηλεκτρική κατανάλωση W Βαθμός προστασίας IP IPX4D IPX4D Βάρος Kg Διαστάσεις (ύψος / μήκος / βάθος) mm 1020/565/ /565/54 CGB-75/ ioo 1 Φυσικό αέριο

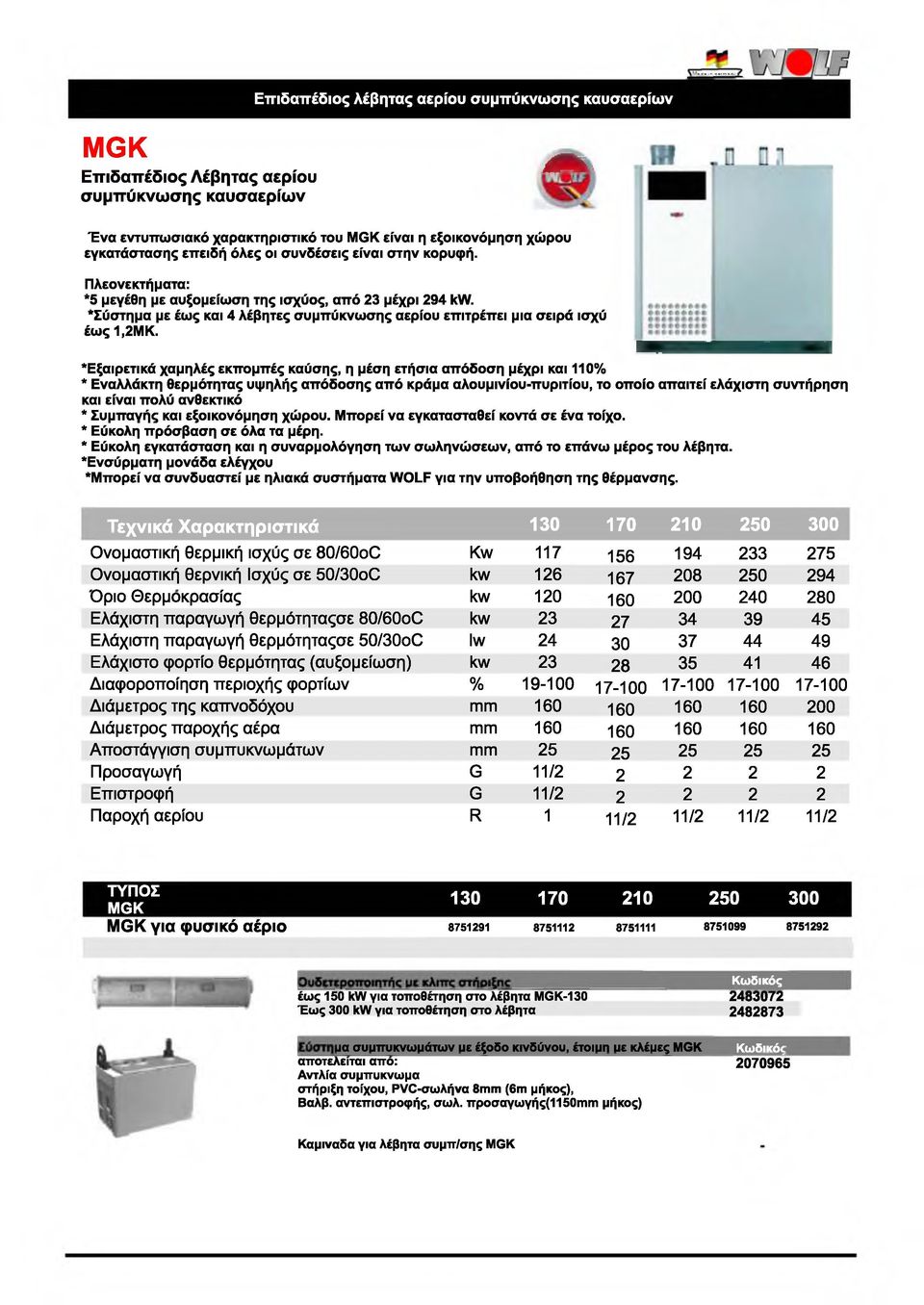

6 Επιδαπέδιος λέβητας αερίου συμπύκνωσης καυσαερίων MGK Επιδαπέδιος Λέβητας αερίου συμπύκνωσης καυσαερίων ^ Ένα εντυπωσιακό χαρακτηριστικό του MGK είναι η εξοικονόμηση χώρου εγκατάστασης επειδή όλες οι συνδέσεις είναι στην κορυφή. Πλεονεκτήματα: *5 μεγέθη με αυξομείωση της ισχύος, από 23 μέχρι 294 kw. Σύστημα με έως και 4 λέβητες συμπύκνωσης αερίου επιτρέπει μια σειρά ισχύ έως 1,2ΜΚ. Εξαιρετικά χαμηλές εκπομπές καύσης, η μέση ετήσια απόδοση μέχρι και 110% * Εναλλάκτη θερμότητας υψηλής απόδοσης από κράμα αλουμινίου-πυριτίου, το οποίο απαιτεί ελάχιστη συντήρηση και είναι πολύ ανθεκτικό * Συμπαγής και εξοικονόμηση χώρου. Μπορεί να εγκατασταθεί κοντά σε ένα τοίχο. * Εύκολη πρόσβαση σε όλα τα μέρη. * Εύκολη εγκατάσταση και η συναρμολόγηση των σωληνώσεων, από το επάνω μέρος του λέβητα. Ενσύρματη μονάδα ελέγχου Μπορεί να συνδυαστεί με ηλιακά συστήματα WOLF για την υποβοήθηση της θέρμανσης. Τεχνικά Χαρακτηριστικά Ονομαστική θερμική ισχύς σε 80/60oC Kw Ονομαστική θερνική Ισχύς σε 50/30oC kw Όριο θερμοκρασίας kw Ελάχιστη παραγωγή θερμότηταςσε 80/60oC kw Ελάχιστη παραγωγή θερμότηταςσε 50/30oC lw Ελάχιστο φορτίο θερμότητας (αυξομείωση) kw Διαφοροποίηση περιοχής φορτίων % Διάμετρος της καπνοδόχου mm Διάμετρος παροχής αέρα mm Αποστάγγιση συμπυκνωμάτων mm Προσαγωγή G 11/ Επιστροφή G 11/ Παροχή αερίου R 1 11/2 11/2 11/2 11/2 ΤΥΠΟΣ MGK MGK για φυσικό αέριο έως 150 kw για τοποθέτηση στο λέβητα MGK-130 Έως 300 kw για τοποθέτηση στο λέβητα μα συμπυκνωμάτων με έξοδο κινδύνου, έτοιμη με κλέμες MGK αποτελείται από: Αντλία συμπυκνωμα στήριξη τοίχου, PVC-σωλήνα 8mm (6m μήκος), Βαλβ. αντεπιστροφής, σωλ. προσαγωγής(1150mm μήκος) Κωδικός Κωδικός Καμιναδα για λέβητα συμπ/σης MGK

7 11 \ Made in Italy ferroli DIVATECH D Λέβητας αερίου Λέβητας αερίου με διπλό εναλλάκτη Ο DIVATECH D είναι ο νέος επίτοιχος λέβητας Ferroli με δύο εναλλάκτες Καλή κατασκευή σε συνδυασμό με το ενισχυμένο σύστημα ελέγχου και πλήρη εξοπλισμό λειτουργιών. Έχει κατασκευαστεί με όλες τις σύγχρονες προδιαγραφές των οποίων η διαχείριση ποιότητας συμμορφώνεται με UNI ΕΝ ISO 9001:2008 πρότυπα. ΪΜ Ενσωματωμένη αντιστάθμιση με την προσθήκη ενός εξωτερικού αισθητηρίου. *Νέα τεχνολογία, με λιγάτερα εξαρτήματα (Πιεζοστάτη αέρα,ηλεκτρόδιο ιονισμού) Δυνατότητα σύνδεσης σε ηλιακό χωρίς ενδιάμεσες βαλβίδες. PROTECTED Γϋ.ΊΓΤ ΙΠ Π ί _ ΊίΗ fr Η Ε * # -5 C S U M t A l l ^ [3*1 7* t t ΐ 11 ΤΥΠΟΣ DIVATECH F 24 D DIVATECH F 32 D Αττόδοση(80-60ο0) Ρ max Kw Ρ min kw Βαθμός απόδοσης Pmax % Ρ min % Ενεργειακή απόδοση (EC Directive 92/42) *** *** Κατηγορία ρύπων (Uni ΕΝ 297) 3(<150mg/kwh) 3(<150mg/kwh) Μεγίστη θερμοκρασία εξ. C Πίεση λειρουργίας bar 3 3 Παροχή ζεστού νερού At 25 C iit/min At 30 C It/m in Βαθμός προστασίας ip X5D X5D Ρεύμα λειτουργίας V/Hz 230/50 230/50 Βάρος kg 32 35

8 11 \ Made in Italy ferroli BLUEHELIX TECH ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ ΣΥΜΠΥΚΝΩΜΑΤΩΝ Λέβητας αερίου Συμπύκνωσης με ανοξείδωτο εναλλάκτη AISI 316ΤΙ Λέβητας συμπύκνωσης με ανοξείδωτο πλακοειδή εναλλάκτη για τα Ζ.Ν.Χ. Με τις μικρότερες διαστάσεις στην κατηγορία του Πλήρης μόνωση Μείωση του θορύβου λειτουργίας και αύξηση της θερμικής απόδοσης. Ρυθμιζόμενος κυκλοφορητής. Αυτόματη προσαγωγή του θερμικού φορτίου του λέβητα, σύμφωνα με τις πραγματικές ανάγκες. To BLUEHELIX TECH είναι το προϊόν που προτείνει η FERROLI, με στόχο να ικανοποιεί τις πιο πρόσφατους και πιο αυστηρούς περιορισμούς στην κατανάλωση ενέργειας και ρυπογόνων εκπομπών, που θεσπίστηκε με τις τελευταίες προδιαγραφές της ΕΕ. Ο λέβητας έχει σχεδιαστεί για να εξασφαλιστεί η μέγιστη αποτελεσματικότητα και την απόδοση τόσο στην θέρμανση και της ζήτησης ΖΝΧ, μειώνοντας ταυτόχρονα στο ελάχιστο τους ρύπους. To BLUEHELIX TECH διατηρεί όλα τα χαρακτηριστικά της απλότητας, της αξιοπιστίας και της ορθολογικής κατασκευή που διακρίνουν τα προϊόντα FERROLI. Ο BLUEHELIX TECH είναι λέβητας κλειστού θαλάμου καύσης με στιγμιαία παραγωγή ζεστού νερού χρήσης. Η συσκευή ανταποκρίνεται σε μεγάλο βαθμό με τις τιμές που καθορίζονται για τα ΝΟχ εκπομπές κατηγορία 5. Είναι πράγματι 4 αστέρων βαθμού απόδοσης σύμφωνα με την οδηγία 92/42EEC για την εξοικονόμηση της ενέργειας Ενσωμάτωμένη αντιστάθμιση με την προσθήκη ενός εξωτερικού αισθητηρίου. Δυνατότητα σύνδεσης σε ηλιακό χωρίς ενδιάμεσες βαλβίδες. Εναλλάκτης μιάς διαδρομής, όχι παράλληλα κυκλώματα. ΤΗΛΕΧΕΙΡΙΣΜΟΣ t - ΤΥΠΟΣ BLUEHELIX TECH 25C BLUEHELIX TECH 35C Απόδοση (80-60OC) Kw ,2 (50-30OC) kw 5.2 6,3 Βαθμός απόδοσης (80-600C) % ,5 (50-30OC) % ,00 Ενεργιακή απόδοση (EC Directive 92/42) **** **** Κατηγορία ρύπων (Uni ΕΝ 297) 5 5 Μεγίστη θερμοκρασία εξ. C Πίεση λειρουργίας bar 3 3 Παροχή ζεστού νερού At 30 C It/min ,3 Ηλεκτρική απορρόφηση W Ρεύμα λειτουργίας V/Hz 230/50 230/50 Βάρος kg 29 31,5 Σύνδεση αερίου inches 1/2 1/2 Σύνδεση Θέρμανσης inches 3/4 3/4 Συνδέση ΖΝΧ inches 1/ 2 1/2 Διαστάσεις Πλάτος-Βάθος-Ύψος mm

9 E D DemirDokum ΛΕΒΗΤΑΣ ΑΕΡΙΟΥ ATRON Η 24 KW & Η 28 kw Λέβητες αερίου - υγραερίου, επιτοίχιοι Όλη η σείρα λεβήτων θέρμανσης κατσκευάζεται απο υλικά υψηλής ποιότητας για αξιοπιστία και βέλτιστη απόδοση. Υπάρχει δέσμευση για συνεχή ανάπτυξη των συσκευών ώστε να διασφαλίζεται η ωφέλεια του πελάτη απο τις πιο πρόσφατες εξελίξεις στην τεχνολογία καύσης, καθώς και η εξοικονόμηση ενέργειας. ΟΙ ΛΕΒΗΤΕΣ ΑΕΡΙΟΥ ΠΕΡΙΕΧΟΥΝ: ΑΙΣΘΗΤΗΡΑΣ ΕΛΑΧΙΣΤΗΣ ΠΙΕΣΗΣ ΑΙΣΘΗΤΗΡΑΣ ΜΕΓΙΣΤΗΣ ΠΙΕΣΗΣ ΑΝΤΙΠΑΓΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΔΙΑΦΟΡΙΚΗ ΑΣΦΑΛΕΙΑ ΠΡΟΣΤΑΣΙΑ ANTIBLOCK ΑΙΣΘΗΤΗΡΑΣ ΚΑΥΣΑΕΡΙΩΝ ΑΙΣΘΗΤΗΡΑΣ ΦΛΟΓΑΣ ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ Member of IVaillanl GROUP Πίνακας ελεγχου Πίνακας ελέγχου 1.Περιστροφικό Κομπί ελέγχου θερμοκρασίας κεντρικής θέρμανσης (ΚΘ) & επιλογής Θερινής/Χειμερινής λειτουργίας. 2. Λειτουργία έλεγχοθ θερμοκρασίας ΖΝΧ & Θέση ON/OFF. 3. Κουμπί επιλογής λειτουργίας ECO/COMFOR (Οικονομία/Ανέση)& Reset (Επαναφοράς) 4. Οθόνη Ι_00(Θερμοκρασίες,πίεση ΚΘ,κωδικοί σφάλματος) Τεχνικά Χαρακτηριστικά ATRON H 24 ATRON Η 28 Είσοδος θερμότητας (μεγ.) kw Έξοδος θερμότητας (μεγ.) kw Είσοδος θερμότητας (ελαχ.) kw Έξοσος θερμότητας (ελάχ.) kw Ωφέλιμη απόδοση σε 100% φορτίο(80/60 0) % Ωφέλιμη απόδοση σε 30% φορτίο (εττ.47 0) % Ωφέλιμη απόδοση σε ελαχ.(80/60οϋ) % Τύπος αερίου II2H3+ ΙΙ2Η3+ Πίεση εισόδου(νΰ) mbar Πίεση εισόδου αερίου (LPG-προπάνιο) mbar Μπεκ καυστήρα χιλ. 1.3 NG 1.25 NG Πίεση καυστήρα (NG) mbar 0.79 LPG 0.79 LPG μεγ. 11,5 μεγ. 14 Παροχή αερίου (NG)(20mbar) m3/h Ελάχ.2,2 Ελάχ.2,6 Μέγ.2,667 Μέγ Πίεση καυστήρα(ίρο-προπάνιο) mbar Ελάχ.1,111 Ελάχ. 1,376 Μέγ.35,8 Μέγ.34.8 Ελάχ.6,5 Ελάχ.7.6 Τροφοδοσία ρεύματος V/Hz V,50Hz V,50Hz Μεγ. κατανάλωση ισχύος Watt Κατηγορία Νοχ 3 3 Επίπεδο προστασίας IPX4D IPX4D Μέγιστη θερμοκρασία θέρμανσης C Μέγ.θερμοκρασία ΖΝΧ C Πίεση λειτουργίας κεντρικής θέρμανσηςφβγ) PMS 3 3 Ονομαστική Ελάχ Παροχή εξόδου ΖΝΧ σε ΔΤ 30 C L/min Πίεση παροχής οικιακού νερού(όβγ) PMS 8 8 Χωρητικότητα δοχείου διαστολής Ελάχ L 7 7 Πίεση προφόρτισης δοχείου διστολής bar 1 1

10 E D DemirDokum ΛΕΒΗΤΑΣ ΣΥΜΠΥΚΝΩΣΗΣ ΑΕΡΙΟΥ NITROMIX 24kW-28 kw -35 kw Λέβητας αερίου - υγραερίου συμπύκνωσης, επιτοίχιος Ο λέβητας ΝΙΤΡΟΜΙΧ είναι το προϊόν που προτείνει η DD, με στόχο να ικανοποιεί τις πιο πρόσφατους και πιο αυστηρούς περιορισμούς στην κατανάλωση ενέργειας και ρυπογόνων εκπομπών, που θεσπίστηκε με τις τελευταίες προδιαγραφές της ΕΕ. Ο λέβητας έχει σχεδιαστεί για να εξασφαλιστεί η μέγιστη αποτελεσματικότητα και την απόδοση τόσο στην θέρμανση και της ζήτησης ΖΝΧ, μειώνοντας ταυτόχρονα στο ελάχιστο τους ρύπους. Η συσκευή ανταποκρίνεται σε μεγάλο βαθμό με τις τιμές που καθορίζονται για τα ΝΟχ εκπομπές κατηγορία 5. m ι > > > > > ΠΡΟΣΤΑΣΙΑ ANTIBLOCK ΚΥΚΛΟΦΟΡΗΤΗ 3WVG ΠΡΟΣΤΑΣΙΑ ΜΠΛΟΚΑΡΙΣΜΟΣ ΑΝΤΙΠΑΓΩΤΙΚΗ ΠΡΟΣΤΑΣΙΑ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ 8 lit ΕΝΑΛΛΑΚΤΗΣ ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ ΣΥΣΤΗΜΑ ΗΛΕΚΤΡΟΝΙΚΗΣ ΕΝΑΥΣΗΣ ΨΗΦΙΑΚΟ ΣΥΣΤΗΜΑ ΔΙΑΓΝΩΣΗΣ ΒΛΑΒΩΝ ΔΙΠΛΟΣ ΕΝΑΛΛΑΚΤΗΣ ΘΕΡΜΟΤΗΤΑΣ ΛΕΙΤΟΥΡΓΕΙΑ ΣΕ ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΝΕΡΟΥ ΧΑΜΗΛΗ ΣΤΑΘΜΗ ΘΟΡΥΒΟΥ ΨΗΦΙΑΚΗ ΟΘΟΝΗ Member of ilvaillanl GROUP Τεχνικά Χαρακτηριστικά Nitromix 24 Nitromix 28 Nitromix 35 Κατηγορία αερίου (ΕΝ 437) ΕΝ 437 II2H3+ II2H3+ II2H3+ Διαστάσεις (Υ-Μ-Β) Υ-Π-Μ 740x425x x425x x425x340 Βάρος (χωρίς ouorauaoia)[kg] kg Μέγιστη ηλέκτρική ισχύς W κατηγορία ασφαλείας IPX4D IPX4D IPX4D Παροχή ρεύματος V/Hz 230V-50HZ 230V-50HZ 230V-50HZ Πίεση αερίου mbar G:20:20 mbar G:20:20 mbar G:20:20 mbar G:31:37mbar G:31:37mbar G:31:37mbar Μέγιστη ισχύς (Hi) kw Ελάχιστη ισχύς 80o/60oC(Pmin) kw Μέγιστη ισχύς 80o/60oC(Pmax) kw Ελάχιστη ισχύς 50o/30oC(Pmin) kw Μέγιστη Ισχύς 50o/30oC(Pmax) kw Απόδοση % 80/60: /60: /60: /30: /30: /30: %-Απόδοση % Κατηγορία κατά Nox(mg/kWh) EN 483 class 5 class 5 class 5 Θερμοκρασία νερού G20 oc 71.9/64/6 74.5/ /65.4 Ρύθμιση θερμοκρασίας θέρμανσης 1 W 80ο/60ο oc ! Ρύθμιση θερμοκρασίας Ζ.Ν.Χ. oc Πίεση bar Χωριτικότητα Δ.Δ. lit Ελάχιστη πίεση ύδρευσης Bar Ελάχιστη παροχή νερού l/min Παροχή Ζ.Ν.Χ.(Δ.Τ.=30 K) l/min

11 11 \ Made in Italy ferroli Καυστήρας Αερίου - Υγραερίου SUN Μ Καμινάδες για NITROMIX 24kW-28 kw -35 kw Ο καυστήρας SUN Μ σχεδιασμένος με σύγχρονη τεχνολογία, υψηλής αξιοπιστίας και ποιότητα κατασκευής. Ο SUN Μ είναι ένας καυστήρας φυσικού αερίου και υγραερίου των οποίων οι συμπαγείς διαστάσεις και ο πρωτότυπος σχεδιασμός το καθιστούν ιδανικό για χρήση με το μεγαλύτερο μέρος των λεβήτων που δραστηριοποιούνται σήμερα στην αγορά. Η φροντίδα που καταβάλλεται για το σχεδίασμά και η βιομηχανική παραγωγή της συσκευής οδήγησε σε ένα προϊόν που είναι ισορροπημένο, με πολύ χαμηλές εκπομπές CO και ΝΟχ και με αθόρυβη φλόγα. JUVMIQ ; M W HLRJ BWffJP ΙΟ Ν Μ Ι * } 1 I. ' I I I τ Γ!(Β ϋ ' J0C- J» Me Im'iu 7Ϊ ΕίΚί ίο; ΤΥΠΟΣ ΙΣΧΥΣ KW m3/h SUN M3 Μονοβάθμιος SUN M6 Μονοβάθμιος SUN M10 Μονοβάθμιος SUN M 10 LPG Μονοβάθμιος SUN M20 Διβάθμιος SUN M 30 Διβάθμιος SUN M 50 Διβάθμιος SUN M 70 Διβάθμιος Γραμμή αερίου Gas train 3/4 Gas train 3/4 Gas train 11/4 Gas train 11/4 Gas train 11/2 Gas train 2

12 ΚΑΥΣΤΗΡΑΣ ΑΕΡΙΟΥ - ΥΓΡΑΕΡΙΟΥ RIELLO ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ ΣΕΙΡΑ GULLIVER BS Low Νοχ ΤΥΠΟΣ/ΤΥΡΕ ΠΑΡΟΧΗ/SUPPLY Nm/h ΙΣΧΥΣ/POWER (KW) T W ^ ΕΝ ISO Μσ 1 Kf. Κ ΙΗ» 15S CE ΜΠΟΥΚΑ/ ORIFFICE BS 1 1,6-5, mm BS2 3,5-9, mm BS3 6,5-18, mm B S4 11,0-24, mm RIELLO aburners Οι καυστήρες της σειράς GULLIVER BS είναι χαμηλών εκπομπών οξειδίων του αζώτου ( Low Νο>0 και πιστοποιημένοι, σύμφωνα με τα αυστηρότερα όρια εκπομπών των Ελβετικών προδιαγραφών BUWAL-LRV 92 και BlmSchV 1996 ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ ΣΕΙΡΑ GULLIVER BS Low Νοχ napoxh/supply ΙΣΧΥΣ/POWER ΜΠΟΥΚΑ/ ΤΥΠΟΣ/ΤΥΡΕ Nm/h (KW) ORIFFICE RS mm Οι καυστήρες της σειράς GULLIVER BS & GULLIVER RS είναι κατάλληλοι για οποιαδήποτε ανάγκη οικιακής θέρμανσης και έχουν αυτόματο ηλεκτρικό ντάμπερ αέρα για πρόσθετη οικονομία στο καύσιμο. ΓΡΑΜΜΕΣ ΑΕΡΙΟΥ DUNGS ΔΙΑΤΟΜΗ ΕΙΣΟΔΟΥ/ ΕΞΟΔΟΣ/ ΤΥΠΟΣ/ΤΥΡΕ ENTRY DIMENSION O U T MBDLE 403G 0 1/2 ΦΛΑΝΤΖΑ A MBDLE 405G 0 1/2 ΦΛΑΝΤΖΑ A MBDLE 405G 0 3/4 ΦΛΑΝΤΖΑ B MBDLE 407G 0 3/4 ΦΛΑΝΤΖΑ B MBDLE 407G 0 Οι MULTIBLOCK γραμμές αερίου, 3/4 ΦΛΑΝΤΖΑ C MBDLE 410G δέχονται μέγιστη πίεση εισόδου 0 11/4 ΦΛΑΝΤΖΑ C 360mbar. Περιλαμβάνουν: βαλβίδα MBDLE 412G 0 11/4 ΦΛΑΝΤΖΑ C λειτουργίας δυο ρυθμίσεων, βαλβίδα MBDLE 415G 0 11/4 ΦΛΑΝΤΖΑ C ασφαλείας, σταθεροποιητή πίεσης, Φλάντζα Α: κατάλληλη για προσαρμογή στον καυστήρα GULLIVER BS1 Φλάντζα Β: κατάλληλη για προσαρμογή στον καυστήρα GULLIVER BS2 Φλάντζα C: κατάλληλη για προσαρμογή στον καυστήρα GULLIVER BS3, & GULLIVER RS5 KIT ΜΕΤΑΤΡΟΠΗΣ ΤΥΠΟΥ ΚΑΥΣΙΜΟΥ ΑΠΟ Φ.Α. ΣΕ ΥΓΡΑΕΡίφ ΤΥΠΟΣ/ΤΥΡΕ Για λειτουργία με υγραέριο ( LPG) επιλέξτε το αντίστοιχο kit μετατροπής σύμφωνα με τον πίνακα. BS1 BS2 BS3 BS4& RS5

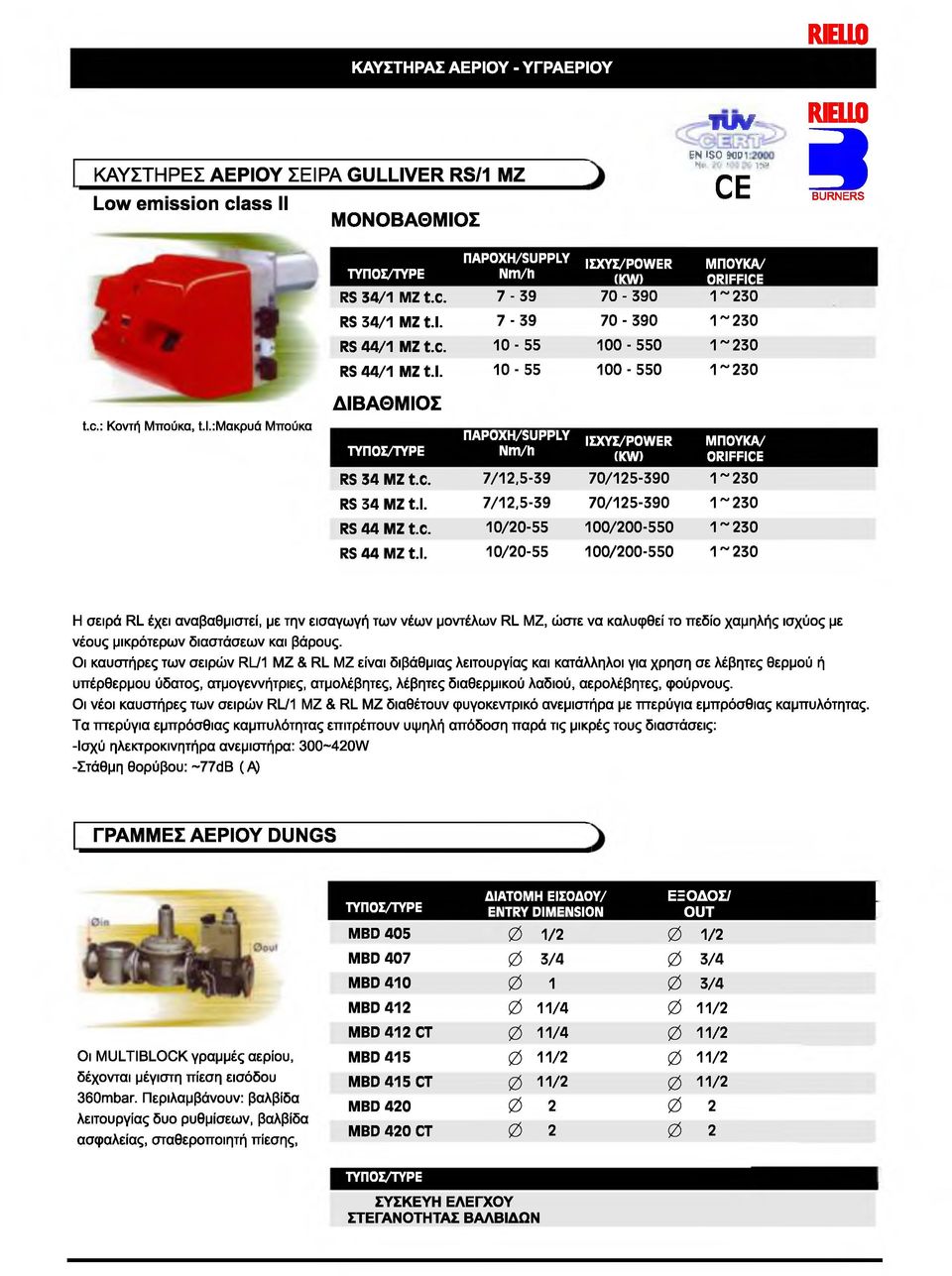

13 ΚΑΥΣΤΗΡΑΣ ΑΕΡΙΟΥ - ΥΓΡΑΕΡΙΟΥ RIELLO ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ ΣΕΙΡΑ GULLIVER RS/1 ΜΖ Low emission class II ΜΟΝΟΒΑΘΜΙΟΣ T W ^ ΕΝ ISO Μσ 1 Kf. Κ ΙΗ» 15S CE REUO aburners ΠΑΡΟΧΗ/SUPPLY ΙΣΧΥΣ/POWER ΜΠΟΥΚΑ/ ΤΥΠΟΣ/ΤΥΡΕ Nm/h (KW) ORIFFICE RS 34/1 ΜΖ t.c ~230 RS 34/1 ΜΖ t.l ~230 RS 44/1 ΜΖ t.c ~230 RS 44/1 ΜΖ t.l ~230 t.c.: Κοντή Μπούκα, ϋ.:μακρυά Μπούκα ΔΙΒΑΘΜΙΟΣ ΤΥΠΟΣ/ΤΥΡΕ ΠΑΡΟΧΗ/SUPPLY Nm/h ΙΣΧΥΣ/POWER (KW) ΜΠΟΥΚΑ/ ORIFFICE RS 34 ΜΖ t.c. 7/12, / ~230 RS 34 ΜΖ t.l. 7/12, / ~230 RS 44 ΜΖ t.c. 10/ / RS 44 MZ t.l. 10/ / Η σειρά RL έχει αναβαθμιστεί, με την εισαγωγή των νέων μοντέλων RL ΜΖ, ώστε να καλυφθεί το πεδίο χαμηλής ισχύος με νέους μικρότερων διαστάσεων και βάρους. Οι καυστήρες των σειρών RL/1 ΜΖ & RL ΜΖ είναι διβάθμιας λειτουργίας και κατάλληλοι για χρηση σε λέβητες θερμού ή υπέρθερμου ύδατος, ατμογεννήτριες, ατμολέβητες, λέβητες διαθερμικού λαδιού, αερολέβητες, φούρνους. Οι νέοι καυστήρες των σειρών RL/1 ΜΖ & RL ΜΖ διαθέτουν φυγοκεντρικό ανεμιστήρα με πτερύγια εμπρόσθιας καμπυλότητας. Τα πτερύγια εμπρόσθιας καμπυλότητας επιτρέπουν υψηλή απόδοση παρά τις μικρές τους διαστάσεις: -Ισχύ ηλεκτροκινητήρα ανεμιστήρα: W -Στάθμη θορύβου: ~77dB (A) ΓΡΑΜΜΕΣ ΑΕΡΙΟΥ DUNGS Οι MULTIBLOCK γραμμές αερίου, δέχονται μέγιστη πίεση εισόδου 360mbar. Περιλαμβάνουν: βαλβίδα λειτουργίας δυο ρυθμίσεων, βαλβίδα ασφαλείας, σταθεροποιητή πίεσης, ΔΙΑΤΟΜΗ ΕΙΣΟΔΟΥ/ ΕΞΟΔΟΣ/ 1 ΤΥΠΟΣ/ΤΥΡΕ ENTRY DIMENSION o u t 1 MBD /2 0 1/2 MBD /4 0 3/4 MBD /4 MBD /4 0 11/2 MBD 412 CT 0 11/4 0 11/2 MBD /2 0 11/2 MBD 415 CT 0 11/2 0 11/2 MBD MBD 420 CT ΤΥΠΟΣ/ΤΥΡΕ ΣΥΣΚΕΥΗ ΕΛΕΓΧΟΥ ΣΤΕΓΑΝΟΤΗΤΑΣ ΒΑΛΒΙΔΩΝ I
