VITODENS 100-W TOUCH Presentation 2 Version

Transcript

1

2 Επίτοιχη μονάδα συμπυκνωμάτων φυσικού αερίου υγραερίου για θέρμανση και ζεστό ισχύος έως 35,0 KW

3 Τεχνικά στοιχεία Λέβητας αερίου συμπύκνωσης, κατηγορίας ΙΙ 2H3P Ονομαστικό εύρος θερμικής ισχύος σε λειτουργία θέρμανσης: 26 kw 35 kw Τ πρ /Τ επ 50/30 ºC kw Τ πρ /Τ επ 80/60 ºC kw ,1 Ονομαστική θερμική ισχύς για την θέρμανση του ζεστού νερού χρήσης (λέβητας combi) kw Ονομαστική θερμική ισχύς εισόδου: Τιμές σύνδεσης με βάση την μέγιστη θερμική ισχύ με: Φυσικό αέριο τύπου Ε m 3 /h Υγραέριο LPG Ρ Απορροφούμενη ισχύς (μεγ.) kg/h Λέβητας συμπύκνωσης W Λέβητας συμπύκνωσης με ζεστό νερό χρήσης Λέβητας συμπύκνωσης τύπου combi (ζεστ. νερ. χρήσης) W Επιτρεπ. πίεση λειτουργίας bar Ονομαστική παροχή νερού με ΔΤ 30 Κ (βάση ΕΝ 13203) l/min Ρυθμισμένη παροχή νερού (μέγιστη) l/min Αριθμός ID προϊόντος CE 0063CQ3356

4 Εναλλάκτης Inox-Radial Κυλινδρικός καυστήρας Έξοδος καυσαερίων Δοχείο διαστολής Βαλβίδα αερίου Εναλλάκτης Ζ.Ν.Χ. Κυκλοφορητής inverter Ηλεκτρονικός πίνακας οργάνων

5 Τμήματα συσκευής Καλύμματα Σύστημα καύσης Υδραυλικό σύστημα Σύστημα ελέγχου

6 Εναλλάκτης Inox-Radial Πάχος τοιχώματος εναλλάκτη 1,5 mm Υψηλή ποιότητας ανοξείδωτο τύπου: L SS Ti (τιτανίου)

7 Εναλλάκτης Inox-Radial Ευρύχωρα περάσματα με μικρή πτώση πίεσης και καθαρές διαδρομές

8 Εναλλάκτης Inox-Radial Καυσαέρια προς καμινάδα Προσαγωγή νερού Επιστροφή νερού Συμπυκνώματα προς αποχέτευση

9 Εναλλάκτης Inox-Radial Διάκενο Καυσαέρια Ύψος Σημείο δρόσου Θερμοκρασία καυσαερίων Σημείο που γίνεται η συμπύκνωση εκτός των διαδρομών καυσαερίων

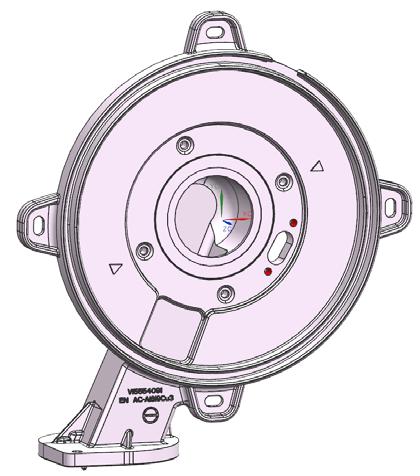

10 Κυλινδρικός καυστήρας Matrix Επαναστατικός κυλινδρικός καυστήρας MatriX με μεγαλύτερο εύρος ρύθμισης 1:6

11 Κυλινδρικός καυστήρας Matrix Κυλινδρικός καυστήρας MatriX

12 Εγκατάσταση Στήριξη σε τοίχο

13 Υδραυλικές συνδέσεις A B C Παροχή θέρμανσης R ¾ (εξαρτήματα σύνδεσης) Ζεστό νερό R ½ (εξαρτήματα σύνδεσης) ή προσαγωγή προς το boiler όταν η συσκευή είναι μόνο για θέρμανση Σύνδεση με την παροχή αερίου R ½ D E Είσοδος κρύου νερού R ½ (εξαρτήματα σύνδεσης) ή επιστροφή από το boiler όταν η συσκευή είναι μόνο για θέρμανση Επιστροφή θέρμανσης R ¾ (εξαρτήματα σύνδεσης)

14 Υδραυλικές συνδέσεις Εγκατάσταση αυτόματου πλήρωσης σε λέβητες τύπου combi με ζνχ

15 Υδραυλικές συνδέσεις Εγκατάσταση λέβητα μόνο για θέρμανση με boiler και αυτόματο πλήρωσης

16 Αποχετεύσεις Πριν την έναρξη λειτουργίας και πριν την εγκατάσταση καμινάδας γεμίστε με νερό το σιφόνι Συνδέστε την αποχέτευση των συμπυκνωμάτων και της βαλβίδας ασφαλείας με την αποχέτευση της οικίας (προτείνεται να γίνει με «χωνί» ελέγχου)

17 Ηλεκτρολογικές συνδέσεις Άνοιγμα πίνακα 1 Ανοίγουμε τα δύο κλιπ αριστερά και δεξιά του πίνακα 2 Ανοίγουμε τον πίνακα προς τα εμπρός C Βγάζουμε το καπάκι προσεκτικά ανοίγοντας τα τέσσερα κλιπ που το συγκρατούν

18 Ηλεκτρολογικές συνδέσεις

19 Ηλεκτρολογικές συνδέσεις Επιλογέας χώρου Vitotrol 100-OT (προαιρετικά) 1. Συνδέστε στην τετραπολική κλέμμα X21 στις επαφές 1 και 2 (αφαιρώντας την γέφυρα) τον Vitotrol 100-OT. Στο Vitotrol συνδέουμε στις επαφές 5 και 6.

20 Καπναγωγοί - Καμινάδα

21 Καπναγωγοί - Καμινάδα

22 VITODENS 050-W Καπναγωγοί - Καμινάδα

23 Καπναγωγοί - Καμινάδα Φλάντζα αντεπίστροφη καυσαερίων

24 Αλλαγή τύπου αερίου Μπεκ υγραερίου G31

25 Πίνακας ελέγχου

26 Πίνακας ελέγχου Ο λέβητας είναι εξοπλισμένος με νέου τύπου φωτιζόμενη οθόνη αφής (touch screen)

27 Πίνακας ελέγχου Κουμπιά χειρισμού Κουμπί MODE OK Λειτουργία Επιλογή/τερματισμός λειτουργιών Αλλαγή ή επιλογή τιμών Αλλαγή ή επιλογή τιμών Αποδοχή τιμών/επιβεβαίωση ρύθμισης 1 βήμα πίσω

28 Σύμβολα στην οθόνη

29 Σύμβολα στην οθόνη Λειτουργίες/κατάσταση Θέρμανση Ζεστό νερό χρήσης Καυστήρας Ισχύς καυστήρα σε πέντε στάδια: 20%, 40%, 60%, 80%, 100%

30 Σύμβολα στην οθόνη Πρόσθετα σύμβολα: Σε περίπτωση βλάβης R εμφανίζεται και πιέζουμε για να γίνει reset στο κοντρόλ του καυστήρα C θερμοκρασία σε Celsius Ειδικές λειτουργίες: F θερμοκρασία σε Fahrenheit SERV ECO COMFORT CONFI (Δοκιμαστική λειτουργία, Επίπεδο ρύθμισης) (Λειτουργία εναλλάκτη ΖΝΧ χωρίς προθέρμανση) (Λειτουργία εναλλάκτη ΖΝΧ με προθέρμανση) (Ρυθμίσεις για τεχνικούς ή μηχανικούς)

31 Μενού ρυθμίσεων τεχνικού ή μηχανικού Για την είσοδο στο μενού ρυθμίσεων από τους τεχνικούς/μηχανικούς ακολουθείτε η παρακάτω διαδικασία: 1. Πιέστε διαδοχικά το MODE, μέχρι να αναβοσβήνει η ένδειξη CONFI 2. Πατήστε ΟΚ για είσοδο στις ρυθμίσεις. Η ένδειξη P εμφανίζεται και αναβοσβήνει 00 στο δεξιό τμήμα της οθόνης. 3. Με τα βελάκια βάλτε τον κωδικό 12 και πιέστε ΟΚ. 4. Μπήκατε στο μενού του τεχνικού/μηχανικού και αναβοσβήνει ο πρώτος κωδικός 01:

32 Ρυθμίσεις τεχνικού Με τα βελάκια κινήστε στο μενού (αριστερό τμήμα της οθόνης - παράμετρος) Με το OK επιλέγετε την παράμετρο που θέλετε να αλλάξετε Στο δεξιό τμήμα της οθόνης αναβοσβήνει η τιμή ρύθμισης της παραμέτρου με τα βελάκια αλλάζετε την τιμή ρύθμισης Με το OK επιβεβαιώνουμε και αποθηκεύουμε την ρύθμιση Παράμετροι Περιγραφή Ρυθμίσεις Εργοστ. ρύθμιση 01 Διαδικασία πλήρωσης 0: μη ενεργή 1: ενεργή 0 02 Ρύθμιση φορτίου/ισχύος (25 = 25% της ισχύος, 00 = 100% της ισχύος) 03 Προσαρμογή καμινάδας Φορτίο βάση καμινάδας x 05 Αλλαγή καυσίμου 0: φυσικό αέριο 1: υγραέριο 06 Ρύθμιση κυκλοφορητή 0...max x 07 Παραμετροποίηση πλακέτας (μόνο για αλλαγή πλακέτας) xx 08 Τύπος αισθητ. αντιστάθμισης 0: 10 kω 1: 5 kω 0 09 Ήχος πλήκτρων 0: ενεργός 1: μη ενεργός 0 10 Φωτισμός οθόνης στο standby 0: χαμηλός 1: σβηστός 0 11 Επίπεδο αντίθεσης οθόνης Λειτουργία Eco/Comfort ΖΝΧ 0: Eco 1: Comfort

33 Γέμισμα/πλήρωση εγκατάστασης Για να κάνετε την πλήρωση και τον εξαερισμό της εγκατάστασης πρέπει να έχετε ολοκληρώσει τις ηλεκτρολογικές συνδέσεις του λέβητα. Ακολουθήστε τα παρακάτω βήματα: 1. Κλείστε την βάνα παροχής αερίου κάτω από τον λέβητα. 2. Ανοίξτε την παροχή ρεύματος από τον ηλεκτρολογικό πίνακα και τον διακόπτη ON-OFF στον λέβητα. 3. Ενεργοποιήστε την λειτουργία πλήρωσης από τον κωδικό 01 του μενού ρυθμίσεων τεχνικών/μηχανικών αλλάζοντάς τον από 0 σε 1 και πιέζετε ΟΚ. Η λειτουργία πλήρωσης έχει ενεργοποιηθεί. Ο κυκλοφορητής της συσκευής λειτουργεί συνεχώς και η τρίοδη βάνα πηγαίνει στην μεσαία θέση. 4. Κάντε την πλήρωση της εγκατάστασης είτε βάζοντας τον πλαστικό διακόπτη στην βάνα πλήρωσης A (λέβητες combi με ζνχ) είτε από τον αυτόματο πλήρωσης σε πίεση 0,8 bar (δες τε το μανόμετρο του λέβητα). 5. Εξαερώστε καλά την εγκατάσταση και τον λέβητα από το χειροκίνητο εξαεριστικό στο πάνω μέρος του εναλλάκτη. 6. Τερματίστε την λειτουργία πλήρωσης από το μενού. Οδηγία Η λειτουργία πλήρωσης ακυρώνεται μόνη της μετά από 30 λεπτά ή εάν κλείσετε τον διακόπτη ON-OFF του μηχανήματος.

34 Αλλαγή τύπου αερίου στο κοντρόλ του λέβητα Μπαίνουμε στο μενού με τις ρυθμίσεις τεχνικού/μηχανικού (CONFI) Με τα βελάκια πάμε στον κωδικό 05 (αριστερό τμήμα της οθόνης) Με το OK επιλέγουμε Στο δεξιό τμήμα της οθόνης αναβοσβήνει η τιμή ρύθμισης της παραμέτρου με τα βελάκια αλλάζετε την τιμή ρύθμισης Με το OK επιβεβαιώνουμε και αποθηκεύουμε την ρύθμιση Παράμετροι Περιγραφή Ρυθμίσεις Εργοστ. ρύθμιση 01 Διαδικασία πλήρωσης 0: μη ενεργή 1: ενεργή 0 02 Ρύθμιση φορτίου/ισχύος (25 = 25% της ισχύος, 00 = 100% της ισχύος) 03 Προσαρμογή καμινάδας Φορτίο βάση καμινάδας x 05 Αλλαγή καυσίμου 0: φυσικό αέριο 1: υγραέριο 06 Ρύθμιση κυκλοφορητή 0...max x 07 Παραμετροποίηση πλακέτας (μόνο για αλλαγή πλακέτας) xx 08 Τύπος αισθητ. αντιστάθμισης 0: 10 kω 1: 5 kω 0 09 Ήχος πλήκτρων 0: ενεργός 1: μη ενεργός 0 10 Φωτισμός οθόνης στο standby 0: χαμηλός 1: σβηστός 0 11 Επίπεδο αντίθεσης οθόνης Λειτουργία Eco/Comfort ΖΝΧ 0: Eco 1: Comfort

35 Προσαρμογή καμινάδας Ανάλογα με τον τύπο και το μήκος της καμινάδας πρέπει να γίνει ρύθμιση στον λέβητα από το επίπεδο service για να κάνετε προσαρμογή του λέβητα στην καμινάδα που έχετε. Μπαίνετε στο μενού του με τις ρυθμίσεις τεχνικού/μηχανικού (CONFI): Παράμετροι Περιγραφή Ρυθμίσεις Εργοστ. ρύθμιση 01 Διαδικασία πλήρωσης 0: μη ενεργή 1: ενεργή 0 02 Ρύθμιση φορτίου/ισχύος (25 = 25% της ισχύος, 00 = 100% της ισχύος) 03 Προσαρμογή καμινάδας Φορτίο βάση καμινάδας x 05 Αλλαγή καυσίμου 0: φυσικό αέριο 1: υγραέριο 06 Ρύθμιση κυκλοφορητή 0...max x 07 Παραμετροποίηση πλακέτας (μόνο για αλλαγή πλακέτας) xx 08 Τύπος αισθητ. αντιστάθμισης 0: 10 kω 1: 5 kω 0 09 Ήχος πλήκτρων 0: ενεργός 1: μη ενεργός 0 10 Φωτισμός οθόνης στο standby 0: χαμηλός 1: σβηστός 0 11 Επίπεδο αντίθεσης οθόνης Λειτουργία Eco/Comfort ΖΝΧ 0: Eco 1: Comfort Από το τεχνικό φυλλάδιο του λέβητα με βάση την ισχύ του λέβητα, τον τύπο καμινάδα και το μήκος της κάνετε την επιθυμητή ρύθμιση στον κωδικό 03 (δες τε τους πιο κάτω πίνακες).

36 Προσαρμογή καμινάδας Ανοιχτού τύπου Β23 με καμινάδα Ø 60 mm Ρύθμιση παραμέτρου Ισχύς λέβητα (kw) 26 2 > 2 8 > > 5 12 Μήκος καμινάδας (m) > > > > > Μην ρυθμίζετε Κλειστού τύπου C με ομοαξονική καμινάδα Ø 60/100 mm Ρύθμιση παραμέτρου Ισχύς λέβητα (kw) > 1 4 >4 7 Μήκος καμινάδας (m) > 3 6 > 6 9 > 7 10 > 9 12 > > > > 14 17

37 Προσαρμογή φορτίου βάση της καμινάδας Εάν γίνει εγκατάσταση πάνω από ενός λέβητα σε κοινή καμινάδα πρέπει να γίνει ρύθμιση στον κάθε λέβητα στο φορτίο του (παράμετρος 4) στο επίπεδο service του λέβητα. Μπαίνετε στο μενού του με τις ρυθμίσεις τεχνικού/μηχανικού (CONFI): Παράμ. Περιγραφή Ρυθμίσεις Εργοστ. ρύθμιση 01 Διαδικασία πλήρωσης 0: μη ενεργή 1: ενεργή 0 02 Ρύθμιση φορτίου/ισχύος (25 = 25% της ισχύος, 00 = 100% της ισχύος) 03 Προσαρμογή καμινάδας Φορτίο βάση καμινάδας x 05 Αλλαγή καυσίμου 0: φυσικό αέριο 1: υγραέριο 06 Ρύθμιση κυκλοφορητή 0...max x 07 Παραμετροποίηση πλακέτας (μόνο για αλλαγή πλακέτας) xx 08 Τύπος αισθητ. αντιστάθμισης 0: 10 kω 1: 5 kω 0 09 Ήχος πλήκτρων 0: ενεργός 1: μη ενεργός 0 10 Φωτισμός οθόνης στο standby 0: χαμηλός 1: σβηστός 0 11 Επίπεδο αντίθεσης οθόνης Λειτουργία Eco/Comfort ΖΝΧ 0: Eco 1: Comfort 0 Από το τεχνικό φυλλάδιο του λέβητα με βάση την ισχύ του λέβητα, τον τύπο καμινάδα και το μήκος της κάνετε την επιθυμητή ρύθμιση. 00 0

38 Μέτρηση στατικής πίεσης αερίου Πριν την εκκίνηση της συσκευής μετράμε την στατική πίεση εισόδου του αερίου βάζοντας ένα μανόμετρο στην θέση A της βαλβίδας αερίου ξεβιδώνοντας την βίδα χωρίς να την αφαιρέσετε. 1. Ανοίξτε την βάνα αερίου χωρίς να ανάψετε τον λέβητα. 2. Μετρήστε την στατική πίεση από το μανόμετρό σας. Αυτή πρέπει να είναι: 57,5 mbar. 3. Αν είναι μεγαλύτερη τότε πρέπει να βάλετε ή να ρυθμίσετε τον μειωτή πίεσή σας από την παροχή αερίου. 4. Αν είναι εντός ορίων τότε εκκινήστε το λέβητά σας. Βαλβίδα αερίου

39 Μέτρηση πίεσης ροής αερίου Μετά την εκκίνηση της συσκευής μετράμε την πίεση ροής του αερίου από το μανόμετρο στην θέση A της βαλβίδας αερίου. Η πίεση ροής πρέπει να είναι: Σε φυσικό αέριο : 20 mbar Σε υγραέριο : 37 mbar. Πίεση λειτουργίας (Πίεση ροής) Ενέργειες του τεχνικού Φυσικό αέριο Υγραέριο κάτω από 10 mbar κάτω από 25 mbar Μην κάνετε εκκίνηση λειτουργίας και ειδοποιήστε την επιχείρηση παροχής αερίου ή τον προμηθευτή υγραερίου. 10 έως 33 mbar 25 έως 57.5 mbar Εκκινήστε κανονικά την μονάδα. πάνω από 33 mbar πάνω από 57.5 mbar Εγκαταστήστε έναν ξεχωριστό ρυθμιστή πίεσης αερίου στην εγκατάσταση και ρυθμίστε την αρχική πίεση στα 20 mbar σε περίπτωση φυσικού αερίου ή στα 37 mbar σε περίπτωση υγραερίου. Ειδοποιήστε την επιχείρηση παροχής αερίου ή τον προμηθευτή υγραερίου.

40 Μέτρηση CO 2 Εάν έχετε σωστές ενδείξεις στην στατική πίεση και την πίεση ροής, τότε αφαιρείτε το μανόμετρο (αφού κλείσετε την βάνα αερίου) και ενεργοποιείτε κανονικά τον λέβητα. Ενδέχεται ο λέβητας την πρώτη φορά να μην εκκινήσει γιατί έχει αέρα η γραμμή αερίου. Κάντε reset στον λέβητα και ξαναπροσπαθήστε. 1. Συνδέστε τον αναλυτή καυσαερίων στην θέση A της καμινάδας. 2. Βάλτε τον λέβητα σε λειτουργία και κάνετε έλεγχο στεγανότητας της καμινάδας. 3. Για να κάνετε τον έλεγχο του CO 2 μπορείτε να ρυθμίσετε χειροκίνητα την ισχύ του λέβητα: 1. Πιέστε MODE. 2. Πιέζετε τα βελάκια μέχρι να εμφανιστεί το SERV και επιλέγετε με ΟΚ. 3. Το OFF εμφανίζετε στην οθόνη. 4. Με τα βελάκια αλλάζετε την ρύθμιση φορτίου με βάση τον διπλανό πίνακα. 5. Επιλέγετε με ΟΚ. 4. Ρυθμίστε την μέγιστη ισχύ εξόδου και ελέγξτε το CO 2. Ανάλογα με τον τύπο του αερίου αυτό πρέπει να είναι: Φυσικό αέριο: 7,5 10,5 % Υγραέριο: 10,0 12,0 % 5. Ρυθμίστε την ελάχιστη ισχύ εξόδου και ελέγξτε το CO 2. Η τιμή που θα μετρήσετε πρέπει να είναι περίπου 0,3 έως 0,9 % πιο κάτω από τις πιο πάνω τιμές στην υψηλή ισχύ. Ένδειξη στην οθόνη OFF Ισχύς εξόδου λέβητα 0 % 20% 40% 60% 80% 100% 6. Εάν βρίσκετε αποκλίσεις από αυτές τις τιμές ελέγξτε την στεγανότητα της καμινάδας σας και αν δεν διορθωθεί αλλάξτε την βαλβίδα αερίου. 7. Αν όλα είναι εντός ορίων κλείστε το λέβητα αφαιρέστε τον αναλυτή σας και θέστε τον ξανά σε κανονική λειτουργία.

41 Ενδείξεις βλαβών Κωδικός βλάβης στην οθόνη 0A Βλάβη καυστήρα Ο ελεγκτής CO (εάν έχει εγκατασταθεί) έδωσε σήμα. Τα CO είναι πολύ υψηλά. 0A Βλάβη καυστήρα Ο ελεγκτής πίεσης αερίου (εάν έχει εγκατασταθεί) έδωσε σήμα. Η πίεση αερίου είναι πολύ υψηλά. 0C Βλάβη καυστήρα Η τάση ρεύματος είναι πολύ χαμηλή. Η εγκατάσταση βρίσκεται σε Αιτία της βλάβης Επίλυση βλάβης 10 Σταθερή λειτουργία Το εξωτερικό αισθητήριο θερμοκρασίας είναι βραχυκυκλωμένο. 18 Σταθερή λειτουργία Το εξωτερικό αισθητήριο θερμοκρασίας διακόπτει το κύκλωμα ηλεκτρικά. 30 Βλάβη καυστήρα Το αισθητήριο θερμοκρασίας του λέβητα είναι βραχυκυκλωμένο. 38 Βλάβη καυστήρα Το αισθητήριο θερμοκρασίας του λέβητα διακόπτει το κύκλωμα ηλεκτρικά. 50 Τo νερό χρήσης δεν θερμαίνεται (λέβητες μόνο θέρμανσης με ζεστό νερό χρήσης από boiler) 51 Τo νερό χρήσης δεν θερμαίνεται (λέβητες combi με ζεστό νερό χρήσης) To αισθητήριο θερμοκρασίας του νερού χρήσης στο boiler είναι χαλασμένο. To αισθητήριο θερμοκρασίας προσαγωγής του νερού χρήσης είναι χαλασμένο. Ελέγξτε τον καυστήρα και το σύστημα καύσης ώστε να βρείτε το αίτιο για τα υψηλά CO. Ελέγξτε την πίεση εισόδου του αερίου. Ελέγξτε την παροχή ρεύματος από τον ηλεκτρολογικό σας πίνακα. Ελέγξτε το εξωτερικό αισθητήριο καθώς και τα καλώδια που συνδέονται με αυτό. Ελέγξτε το εξωτερικό αισθητήριο καθώς και τα καλώδια που συνδέονται με αυτό. Ελέγξτε το αισθητήριο θερμοκρασίας του λέβητα. Ελέγξτε το αισθητήριο θερμοκρασίας του λέβητα. Ελέγξτε το αισθητήριο θερμοκρασίας νερού χρήσης καθώς και τα καλώδια αυτού (μετρήστε τα Ωm). Ελέγξτε το αισθητήριο θερμοκρασίας νερού χρήσης καθώς και τα καλώδια αυτού (μετρήστε τα Ωm).

42 Ενδείξεις βλαβών Κωδικός Η εγκατάσταση βρίσκεται σε Αιτία της βλάβης Επίλυση βλάβης βλάβης στην οθόνη 52 Βλάβη καυστήρα Ο αισθητήρας ροής είναι Ελέγξτε τον αισθητήρα ροής εν 58 Τo νερό χρήσης δεν θερμαίνεται (λέβητες μόνο θέρμανσης με ζεστό νερό χρήσης από boiler) 59 Τo νερό χρήσης δεν θερμαίνεται (λέβητες combi με ζεστό νερό χρήσης) βραχυκυκλωμένος Έχει κοπεί το καλώδιο του αισθητηρίου θερμοκρασίας του νερού χρήσης στο boiler. Έχει κοπεί το καλώδιο του αισθητηρίου θερμοκρασίας του νερού χρήσης στην έξοδο του εναλλάκτη. 5Α Βλάβη καυστήρα Ο αισθητήρας ροής δεν κλίνει το κύκλωμα. Α3 Βλάβη καυστήρα Ο αισθητήρας καυσαερίων είναι σε λάθος θέση. Α9 Λειτουργία χωρίς επιρροή χώρου Πρόβλημα επικοινωνίας με τον από τον επιλογέα χώρου Vitotrol - επιλογέα χώρου. OT b0 Βλάβη καυστήρα Το αισθητήριο θερμοκρασίας των καυσαερίων είναι βραχυκυκλωμένο ανάγκη αντικαταστήστε τον. Ελέγξτε το καλώδιο του αισθητηρίου. Ελέγξτε το καλώδιο του αισθητηρίου. Ελέγξτε τις συνδέσεις του αισθητηρίου, αν κρίνεται σκόπιμο αντικαταστήστε τον. Βάλτε τον αισθητήρα καυσαερίων ξανά στην σωστή του θέση. Ελέγξτε τις συνδέσεις του επιλογέα, αν κρίνεται σκόπιμο αντικαταστήστε τον. Ελέγξτε το αισθητήριο b7 Λειτουργία ανάγκης Το control του καυστήρα έβγαλε σφάλμα b8 Βλάβη καυστήρα Το αισθητήριο θερμοκρασίας των καυσαερίων διακόπτει το κύκλωμα ηλεκτρικά Κλείστε τον λέβητα από διακόπτη ON/OFF και ενεργοποιήστε τον ξανά βάζοντάς τον στο ΟΝ. Ελέγξτε το αισθητήριο Ε3 Βλάβη καυστήρα Σφάλμα στο κύκλωμα ασφαλείας Ελέγξτε το θερμοστάτη ασφαλείας καθώς και τα καλώδια αυτού. Ελέγξτε όλες τις συνδέσεις πάνω στην πλακέτα. Εφόσον απαιτείται αντικαταστήστε την.

43 Ενδείξεις βλαβών Κωδικός Η εγκατάσταση βρίσκεται σε Αιτία της βλάβης Επίλυση βλάβης βλάβης στην οθόνη Ε5 Βλάβη καυστήρα Εσωτερική βλάβη Ελέγξτε τα ηλεκτρόδια ιονισμού καθώς και τα καλώδια αυτών. Κάντε «Reset» στην συσκευή. F0 Βλάβη καυστήρα Εσωτερική βλάβη Αλλάξτε την πλακέτα F1 Βλάβη καυστήρα Έγινε υπέρβαση της μέγιστης επιτρεπτής θερμοκρασίας καυσαερίων. F2 Βλάβη καυστήρα Ο θερμοστάτης ασφαλείας είναι εκτός F3 Βλάβη καυστήρα Ύπαρξη σήματος φλόγας πριν την εκκίνηση του καυστήρα. Ελέγξτε την καμινάδα, ελέγξτε την πλήρωση και εξαέρωση της εγκατάστασης και ελέγξτε εάν έχετε σωστή κυκλοφορία. Κάντε «Reset» στην συσκευή. Ελέγξτε την πληρότητα της εγκατάστασης σε νερό. Ελέγξτε την λειτουργία του κυκλοφορητή. Κάντε εξαέρωση της εγκατάστασης. Ελέγξτε τα καλώδια του θερμοστάτη ασφαλείας. Κάντε «Reset» στην συσκευή. Ελέγξτε το ηλεκτρόδιο ιονισμού καθώς και τα καλώδια αυτού. Κάντε «Reset» στην συσκευή. F4 Βλάβη καυστήρα Δεν υπάρχει σήμα φλόγας. Ελέγξτε το ηλεκτρόδιο έναυσης και ιονισμού. Ελέγξτε την πίεση πριν την βαλβίδα αερίου. Ελέγξτε τον ρυθμιστή πάνω στην βαλβίδα. Ελέγξτε την διάταξη εναυσης. Κάντε «Reset» στην συσκευή. F8 Βλάβη καυστήρα H βαλβίδα καυσίμου κλείνει καθυστερημένα. F9 Βλάβη καυστήρα Χαμηλές στροφές του ανεμιστήρα κατά την εκκίνηση του καυστήρα. Ελέγξτε την βαλβίδα αερίου. Κάντε «Reset» στην συσκευή. Ελέγξτε τον ανεμιστήρα. Ελέγξτε τα καλώδια του ανεμιστήρα. Μετρήστε την τάση, ελέγξτε τις εντολές προς τον ανεμιστήρα. Κάντε «Reset» στην συσκευή.

44 Ενδείξεις βλαβών Κωδικός Η εγκατάσταση βρίσκεται σε Αιτία της βλάβης Επίλυση βλάβης βλάβης στην οθόνη FΑ Βλάβη καυστήρα Ο ανεμιστήρας δεν έχει Ελέγξτε τον ανεμιστήρα. Ελέγξτε σταματήσει. τα καλώδια του, τι σήμα παίρνει. Κάντε «Reset» στην FC Βλάβη καυστήρα Ο ελεγκτής του ανεμιστήρα (στον πίνακα ελέγχου) έχει σφάλμα. συσκευή. Ελέγξτε τα καλώδια του ανεμιστήρα, αντικαταστήστε τα αν χρειαστεί ή αντικαταστήστε τον πίνακα ελέγχου. Fd Βλάβη καυστήρα Βλάβη στο κοντρόλ του καυστήρα Ελέγξτε τα ηλεκτρόδια εναυσης και τα καλώδια αυτού. Ελέγξτε την ύπαρξη ηλεκτρομαγνητικών παρεμβολών κοντά στην συσκευή. Κάντε «Reset» στην συσκευή. Αν δεν φύγει η βλάβη τότε αντικαταστήστε την πλακέτα. FF Βλάβη καυστήρα Βλάβη στο κοντρόλ του καυστήρα Ελέγξτε τα ηλεκτρόδια εναυσης και τα καλώδια αυτού. Ελέγξτε την ύπαρξη ηλεκτρομαγνητικών παρεμβολών κοντά στην συσκευή. Κάντε «Reset» στην συσκευή. Αν δεν φύγει η βλάβη τότε αντικαταστήστε την πλακέτα.

45 Reset συσκευής Σημείωση Εάν η ένδειξη ανάψει και εμφανιστεί και το R ο λέβητας σας είναι απενεργοποιημένος και σε βλάβη. Πιέστε το R στην οθόνη για περίπου 2 δευτερόλεπτα. Εάν το σφάλμα διαγραφεί τότε ο λέβητας επανέρχεται στην αρχική οθόνη. Κίνδυνος Εάν τα σφάλμα δεν επιδιορθωθούν μπορεί να προκαλέσουν ανεπανόρθωτες βλάβες στην εγκατάσταση. Εάν οι βλάβες δεν επιδιορθωθούν κάνοντας reset στην συσκευή, τότε επικοινωνήστε άμεσα με τον κατασκευαστή του συστήματος σας
