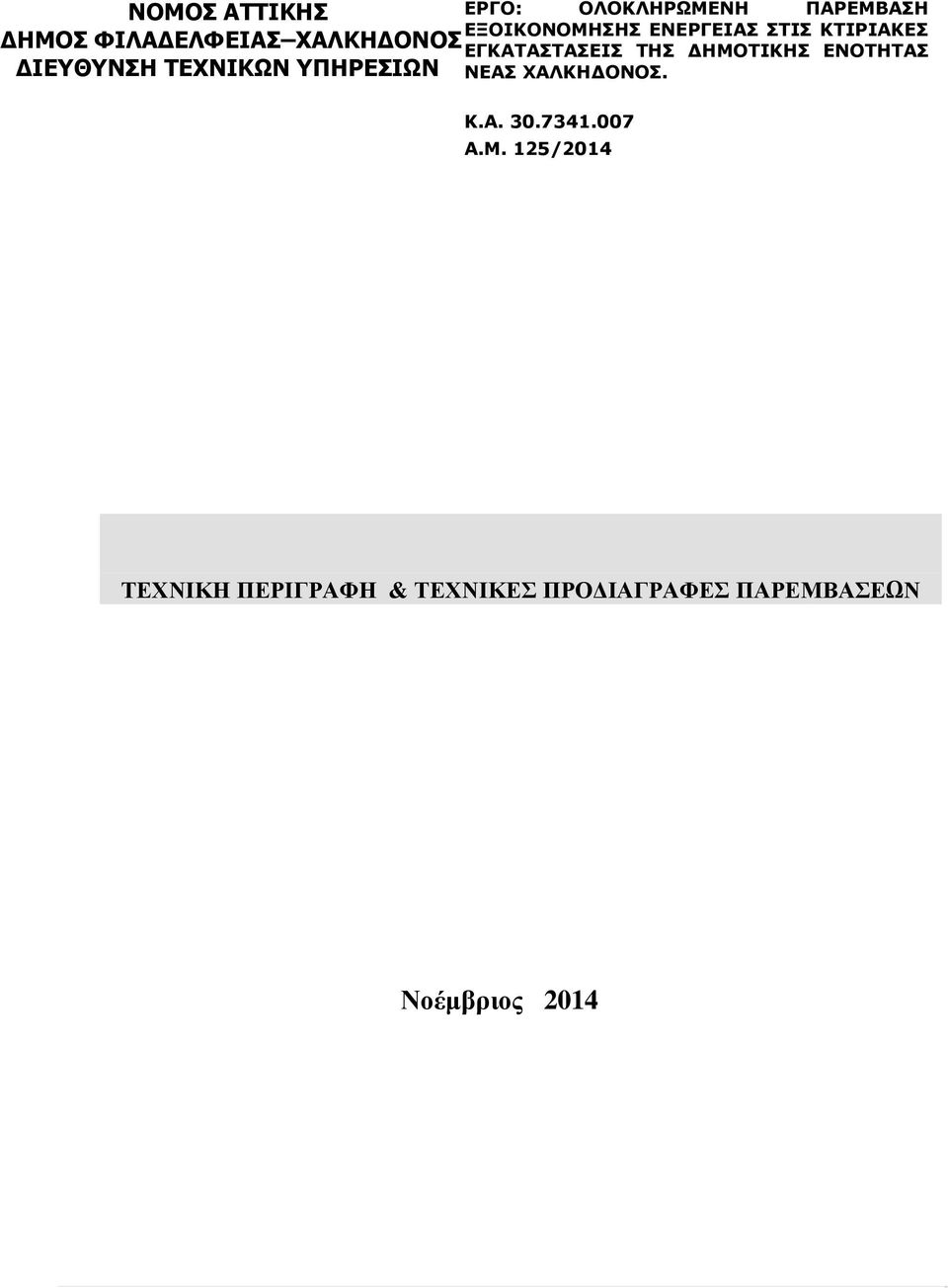

1 ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΦΙΛΑΔΕΛΦΕΙΑΣ ΧΑΛΚΗΔΟΝΟΣ ΔIEYΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΕΡΓΟ: ΟΛΟΚΛΗΡΩΜΕΝΗ ΠΑΡΕΜΒΑΣΗ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΙΣ ΚΤΙΡΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΗΣ ΔΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΝΕΑΣ ΧΑΛΚΗΔΟΝΟΣ. Κ.Α Α.Μ. 125/2014 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΕΜΒΑΣΕΩΝ Νοέμβριος 2014

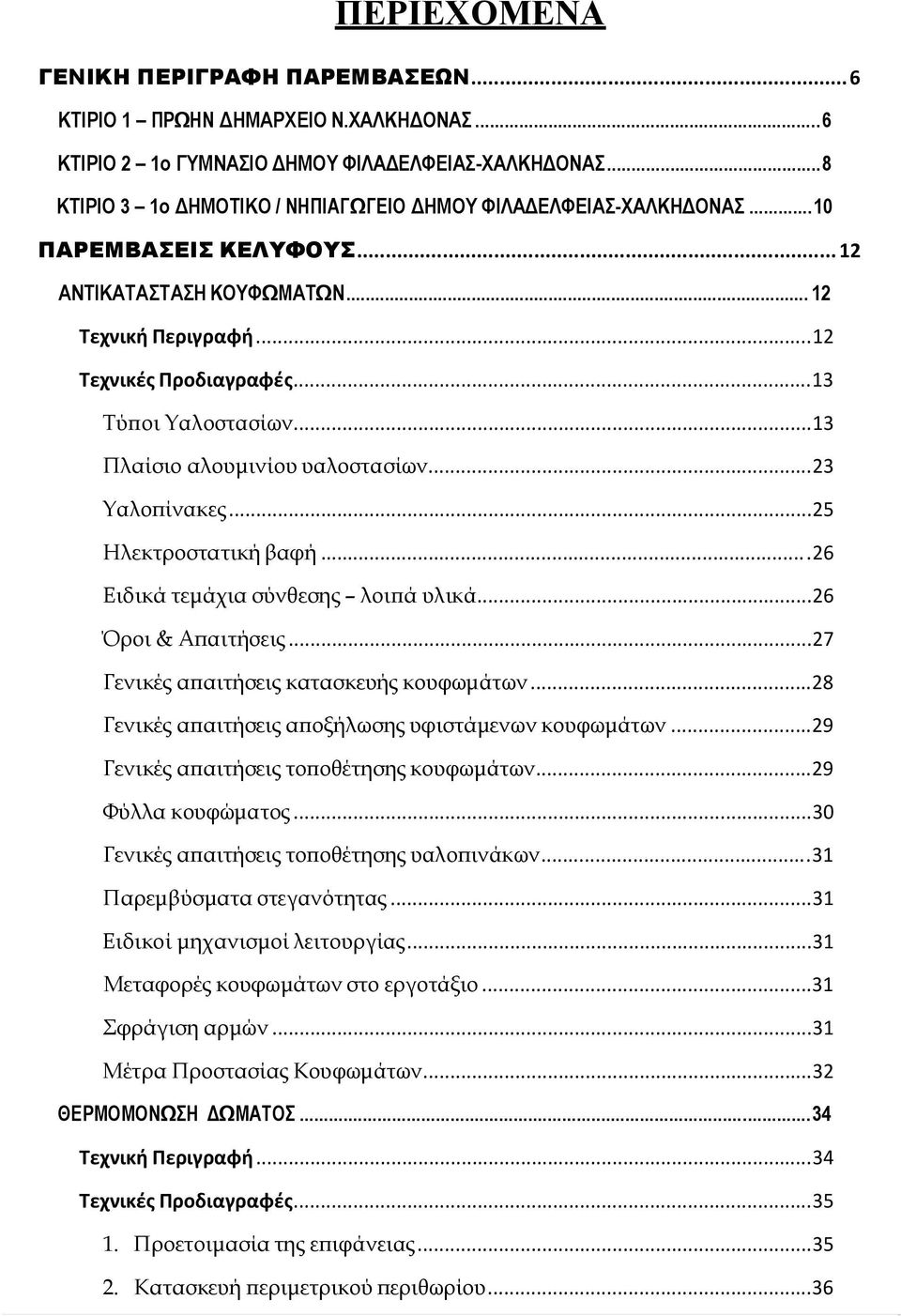

2 ΠΕΡΙΕΧΟΜΕΝΑ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΕΜΒΑΣΕΩΝ... 6 ΚΤΙΡΙΟ 1 ΠΡΩΗΝ ΔΗΜΑΡΧΕΙΟ Ν.ΧΑΛΚΗΔΟΝΑΣ...6 ΚΤΙΡΙΟ 2 1ο ΓΥΜΝΑΣΙΟ ΔΗΜΟΥ ΦΙΛΑΔΕΛΦΕΙΑΣ-ΧΑΛΚΗΔΟΝΑΣ...8 ΚΤΙΡΙΟ 3 1ο ΔΗΜΟΤΙΚΟ / ΝΗΠΙΑΓΩΓΕΙΟ ΔΗΜΟΥ ΦΙΛΑΔΕΛΦΕΙΑΣ-ΧΑΛΚΗΔΟΝΑΣ ΠΑΡΕΜΒΑΣΕΙΣ ΚΕΛΥΦΟΥΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Τεχνική Περιγραφή...12 Τεχνικές Προδιαγραφές...13 Τύποι Υαλοστασίων...13 Πλαίσιο αλουμινίου υαλοστασίων...23 Υαλοπίνακες...25 Ηλεκτροστατική βαφή...26 Ειδικά τεμάχια σύνθεσης λοιπά υλικά...26 Όροι & Απαιτήσεις...27 Γενικές απαιτήσεις κατασκευής κουφωμάτων...28 Γενικές απαιτήσεις αποξήλωσης υφιστάμενων κουφωμάτων...29 Γενικές απαιτήσεις τοποθέτησης κουφωμάτων...29 Φύλλα κουφώματος...30 Γενικές απαιτήσεις τοποθέτησης υαλοπινάκων...31 Παρεμβύσματα στεγανότητας...31 Ειδικοί μηχανισμοί λειτουργίας...31 Μεταφορές κουφωμάτων στο εργοτάξιο...31 Σφράγιση αρμών...31 Μέτρα Προστασίας Κουφωμάτων...32 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Τεχνική Περιγραφή...34 Τεχνικές Προδιαγραφές Προετοιμασία της επιφάνειας Κατασκευή περιμετρικού περιθωρίου...36

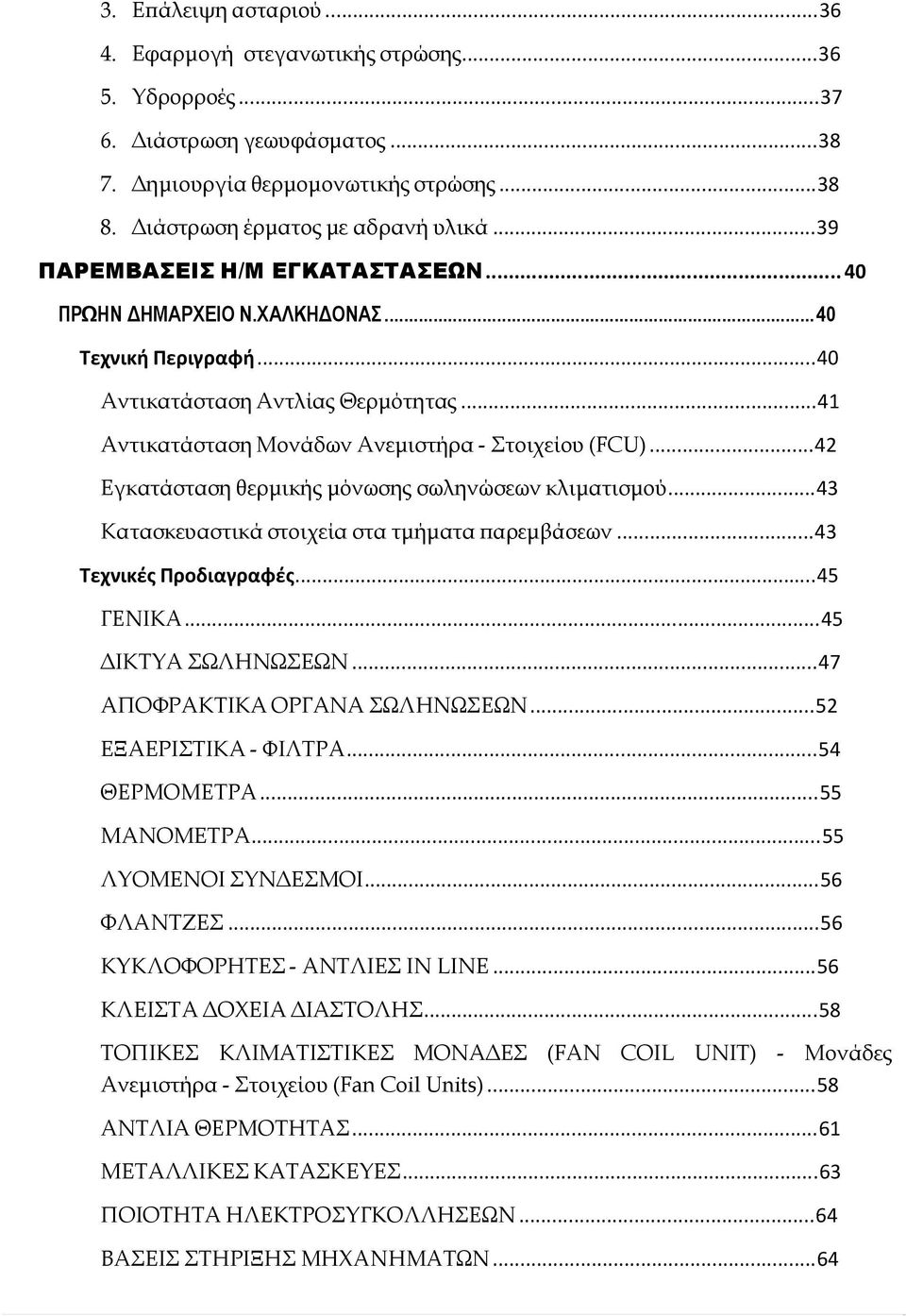

3 3. Επάλειψη ασταριού Εφαρμογή στεγανωτικής στρώσης Υδρορροές Διάστρωση γεωυφάσματος Δημιουργία θερμομονωτικής στρώσης Διάστρωση έρματος με αδρανή υλικά...39 ΠΑΡΕΜΒΑΣΕΙΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΠΡΩΗΝ ΔΗΜΑΡΧΕΙΟ Ν.ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή...40 Αντικατάσταση Αντλίας Θερμότητας...41 Αντικατάσταση Μονάδων Ανεμιστήρα - Στοιχείου (FCU)...42 Εγκατάσταση θερμικής μόνωσης σωληνώσεων κλιματισμού...43 Κατασκευαστικά στοιχεία στα τμήματα παρεμβάσεων...43 Τεχνικές Προδιαγραφές...45 ΓΕΝΙΚΑ...45 ΔΙΚΤΥΑ ΣΩΛΗΝΩΣΕΩΝ...47 ΑΠΟΦΡΑΚΤΙΚΑ ΟΡΓΑΝΑ ΣΩΛΗΝΩΣΕΩΝ...52 ΕΞΑΕΡΙΣΤΙΚΑ - ΦΙΛΤΡΑ...54 ΘΕΡΜΟΜΕΤΡΑ...55 ΜΑΝΟΜΕΤΡΑ...55 ΛΥΟΜΕΝΟΙ ΣΥΝΔΕΣΜΟΙ...56 ΦΛΑΝΤΖΕΣ...56 ΚΥΚΛΟΦΟΡΗΤΕΣ - ΑΝΤΛΙΕΣ IN LINE...56 ΚΛΕΙΣΤΑ ΔΟΧΕΙΑ ΔΙΑΣΤΟΛΗΣ...58 ΤΟΠΙΚΕΣ ΚΛΙΜΑΤΙΣΤΙΚΕΣ ΜΟΝΑΔΕΣ (FAN COIL UNIT) - Μονάδες Ανεμιστήρα - Στοιχείου (Fan Coil Units)...58 ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ...61 ΜΕΤΑΛΛΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ...63 ΠΟΙΟΤΗΤΑ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΕΩΝ...64 ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΜΗΧΑΝΗΜΑΤΩΝ...64

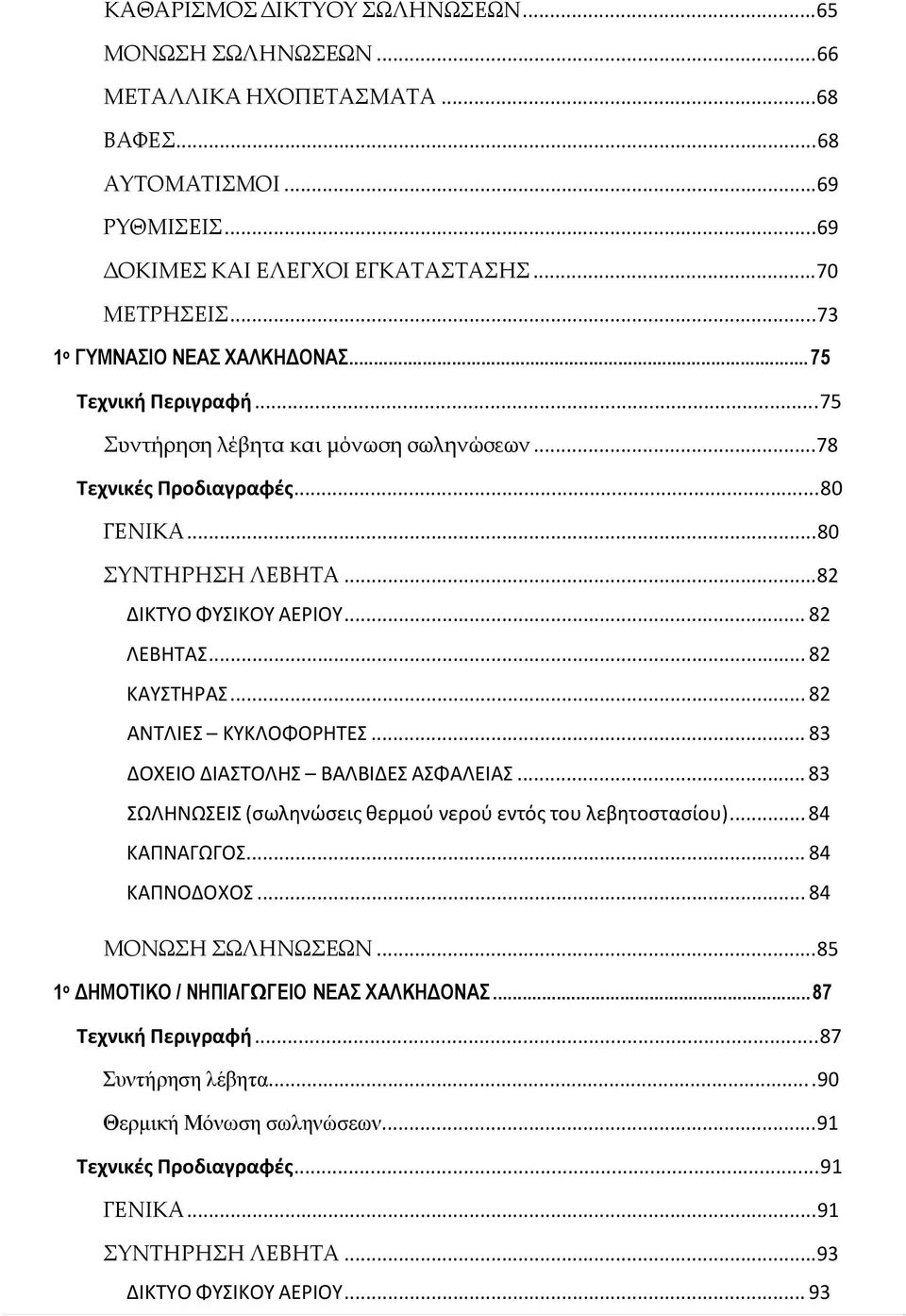

4 ΚΑΘΑΡΙΣΜΟΣ ΔΙΚΤΥΟΥ ΣΩΛΗΝΩΣΕΩΝ...65 ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ...66 ΜΕΤΑΛΛΙΚΑ ΗΧΟΠΕΤΑΣΜΑΤΑ...68 ΒΑΦΕΣ...68 ΑΥΤΟΜΑΤΙΣΜΟΙ...69 ΡΥΘΜΙΣΕΙΣ...69 ΔΟΚΙΜΕΣ ΚΑΙ ΕΛΕΓΧΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ...70 ΜΕΤΡΗΣΕΙΣ ο ΓΥΜΝΑΣΙΟ ΝΕΑΣ ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή...75 Συντήρηση λέβητα και μόνωση σωληνώσεων...78 Τεχνικές Προδιαγραφές...80 ΓΕΝΙΚΑ...80 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ...82 ΔΙΚΤΥΟ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΛΕΒΗΤΑΣ ΚΑΥΣΤΗΡΑΣ ΑΝΤΛΙΕΣ ΚΥΚΛΟΦΟΡΗΤΕΣ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΒΑΛΒΙΔΕΣ ΑΣΦΑΛΕΙΑΣ ΣΩΛΗΝΩΣΕΙΣ (σωληνώσεις θερμού νερού εντός του λεβητοστασίου) ΚΑΠΝΑΓΩΓΟΣ ΚΑΠΝΟΔΟΧΟΣ ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ ο ΔΗΜΟΤΙΚΟ / ΝΗΠΙΑΓΩΓΕΙΟ ΝΕΑΣ ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή...87 Συντήρηση λέβητα Θερμική Μόνωση σωληνώσεων...91 Τεχνικές Προδιαγραφές...91 ΓΕΝΙΚΑ...91 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ...93 ΔΙΚΤΥΟ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ... 93

5 ΛΕΒΗΤΑΣ ΚΑΥΣΤΗΡΑΣ ΑΝΤΛΙΕΣ ΚΥΚΛΟΦΟΡΗΤΕΣ ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΒΑΛΒΙΔΕΣ ΑΣΦΑΛΕΙΑΣ ΣΩΛΗΝΩΣΕΙΣ (σωληνώσεις θερμού νερού εντός του λεβητοστασίου) ΚΑΠΝΟΔΟΧΟΣ ΚΑΠΝΑΓΩΓΟΣ ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ...96 ΠΑΡΑΡΤΗΜΑ Ι ΤΥΠΟΙ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:20) ΠΑΡΑΡΤΗΜΑ ΙΙ ΛΕΠΤΟΜΕΡΕΙΕΣ ΔΙΑΤΟΜΩΝ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:10)

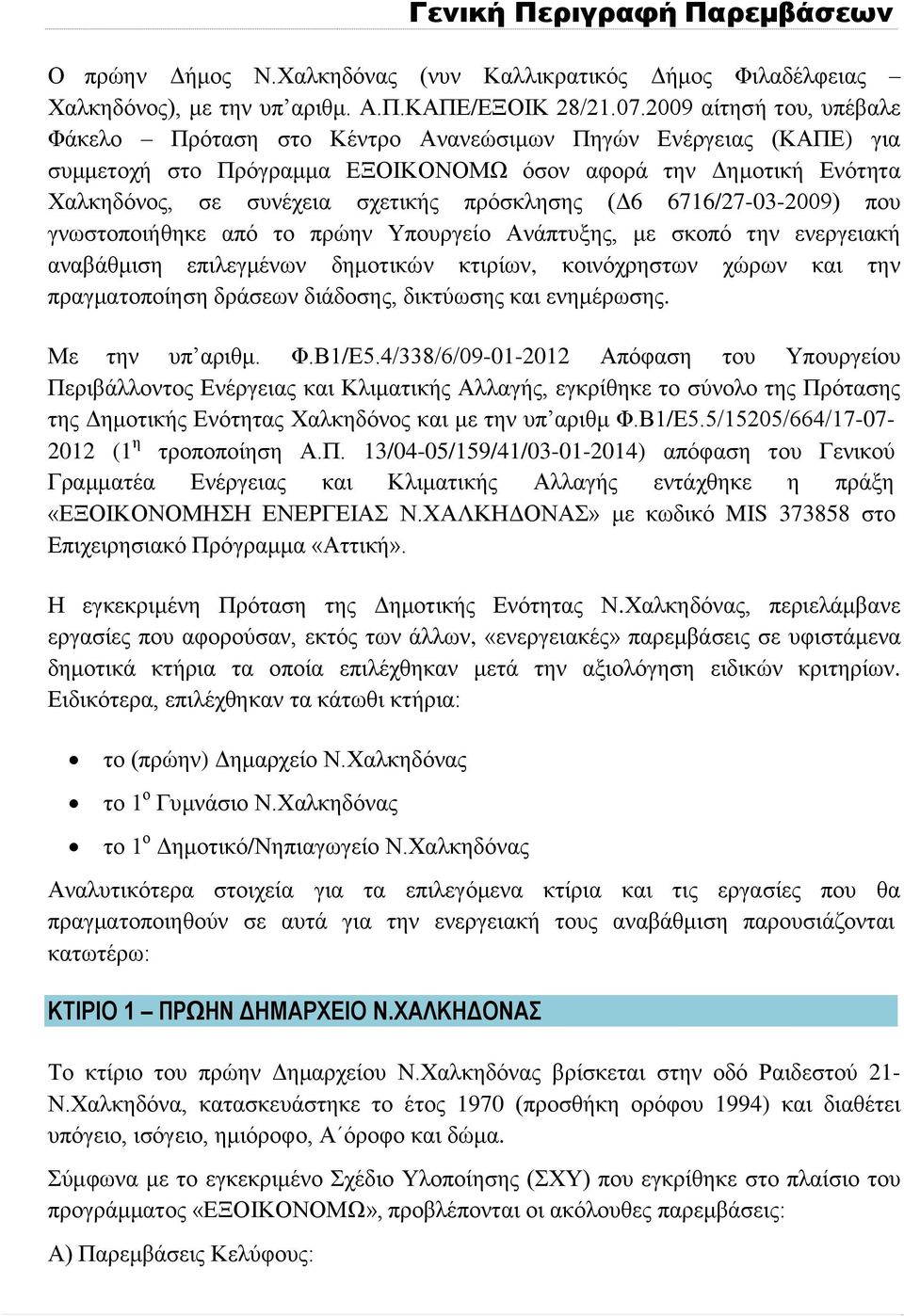

6 Γενική Περιγραφή Παρεμβάσεων Ο πρώην Δήμος Ν.Χαλκηδόνας (νυν Καλλικρατικός Δήμος Φιλαδέλφειας Χαλκηδόνος), με την υπ αριθμ. Α.Π.ΚΑΠΕ/ΕΞΟΙΚ 28/ αίτησή του, υπέβαλε Φάκελο Πρόταση στο Κέντρο Ανανεώσιμων Πηγών Ενέργειας (ΚΑΠΕ) για συμμετοχή στο Πρόγραμμα ΕΞΟΙΚΟΝΟΜΩ όσον αφορά την Δημοτική Ενότητα Χαλκηδόνος, σε συνέχεια σχετικής πρόσκλησης (Δ6 6716/ ) που γνωστοποιήθηκε από το πρώην Υπουργείο Ανάπτυξης, με σκοπό την ενεργειακή αναβάθμιση επιλεγμένων δημοτικών κτιρίων, κοινόχρηστων χώρων και την πραγματοποίηση δράσεων διάδοσης, δικτύωσης και ενημέρωσης. Με την υπ αριθμ. Φ.Β1/Ε5.4/338/6/ Απόφαση του Υπουργείου Περιβάλλοντος Ενέργειας και Κλιματικής Αλλαγής, εγκρίθηκε το σύνολο της Πρότασης της Δημοτικής Ενότητας Χαλκηδόνος και με την υπ αριθμ Φ.Β1/Ε5.5/15205/664/ (1 η τροποποίηση Α.Π. 13/04-05/159/41/ ) απόφαση του Γενικού Γραμματέα Ενέργειας και Κλιματικής Αλλαγής εντάχθηκε η πράξη «ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ Ν.ΧΑΛΚΗΔΟΝΑΣ» με κωδικό MIS στο Επιχειρησιακό Πρόγραμμα «Αττική». Η εγκεκριμένη Πρόταση της Δημοτικής Ενότητας Ν.Χαλκηδόνας, περιελάμβανε εργασίες που αφορούσαν, εκτός των άλλων, «ενεργειακές» παρεμβάσεις σε υφιστάμενα δημοτικά κτήρια τα οποία επιλέχθηκαν μετά την αξιολόγηση ειδικών κριτηρίων. Ειδικότερα, επιλέχθηκαν τα κάτωθι κτήρια: το (πρώην) Δημαρχείο Ν.Χαλκηδόνας το 1 ο Γυμνάσιο Ν.Χαλκηδόνας το 1 ο Δημοτικό/Νηπιαγωγείο Ν.Χαλκηδόνας Αναλυτικότερα στοιχεία για τα επιλεγόμενα κτίρια και τις εργασίες που θα πραγματοποιηθούν σε αυτά για την ενεργειακή τους αναβάθμιση παρουσιάζονται κατωτέρω: ΚΤΙΡΙΟ 1 ΠΡΩΗΝ ΔΗΜΑΡΧΕΙΟ Ν.ΧΑΛΚΗΔΟΝΑΣ Το κτίριο του πρώην Δημαρχείου Ν.Χαλκηδόνας βρίσκεται στην οδό Ραιδεστού 21- Ν.Χαλκηδόνα, κατασκευάστηκε το έτος 1970 (προσθήκη ορόφου 1994) και διαθέτει υπόγειο, ισόγειο, ημιόροφο, Α όροφο και δώμα. Σύμφωνα με το εγκεκριμένο Σχέδιο Υλοποίησης (ΣΧΥ) που εγκρίθηκε στο πλαίσιο του προγράμματος «ΕΞΟΙΚΟΝΟΜΩ», προβλέπονται οι ακόλουθες παρεμβάσεις: Α) Παρεμβάσεις Κελύφους:

7 o αποξήλωση των υφιστάμενων ξύλινων κουφωμάτων με μονούς υαλοπίνακες και η αντικατάστασή τους από νέα θερμοδιακοπτόμενα κουφώματα αλουμινίου με διπλούς ενεργειακούς υαλοπίνακες o αποξήλωση της υφιστάμενης μόνωσης δωμάτων (βεράντα Α Ορόφου και δώμα Α ορόφου) που παρουσιάζει εκτεταμένα προβλήματα και η κατασκευή νέας θερμομόνωσης και υγρομόνωσης δώματος (ανεστραμμένη θερμομόνωση με μονή στεγανωτική στρώση) Β) Παρεμβάσεις Η/Μ Εγκαταστάσεων: o αντικατάσταση υφιστάμενης αντλίας θερμότητας κλιματισμού (ψύξης / θέρμανσης) των χώρων, με νέα νεότερης τεχνολογίας με τα των αντιστοίχων στοιχείων δικτύου σωληνώσεων και εξαρτημάτων τους και ηλεκτρικών εγκαταστάσεων που την αφορούν. o αντικατάσταση Μονάδων Ανεμιστήρα - Στοιχείου Fan Coil Units (FCU) δαπέδου με νέα FCU δαπέδου ή οροφής και προσαρμογή του υφιστάμενου δικτύου σωληνώσεων ψυχρού/θερμού νερού και των υφιστάμενων ηλεκτρικών εγκαταστάσεων στις νέες μονάδες FCU. o εγκατάσταση μόνωσης σωληνώσεων κλιματισμού στα νέα δίκτυα σωληνώσεων. με στόχο τη μείωση των ενεργειακών καταναλώσεων του κτιρίου τουλάχιστον κατά kwh πρωτογενούς ενέργειας. Ακολουθεί φωτογραφική αποτύπωση της υπάρχουσας κατάστασης του κτιρίου:

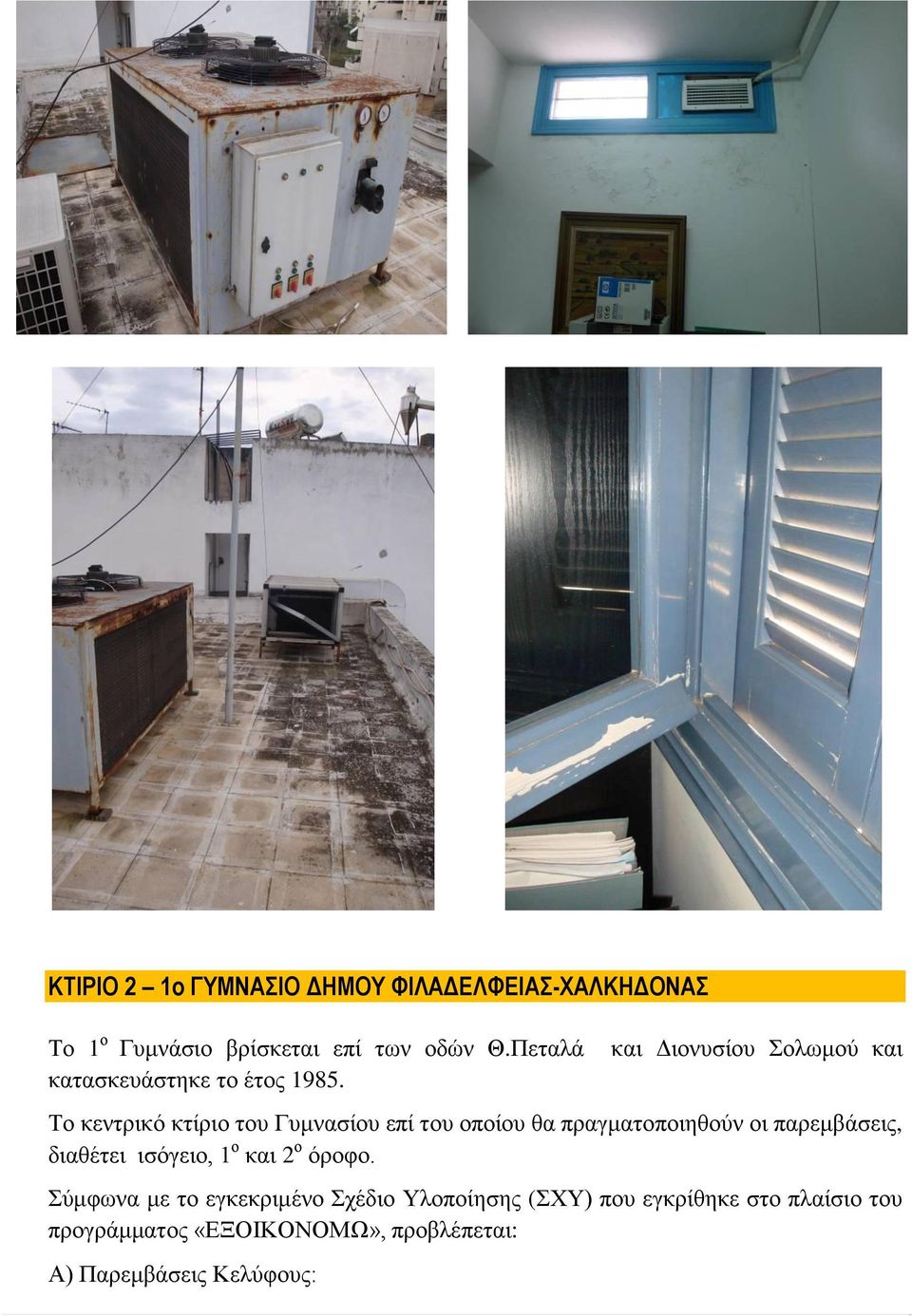

8 ΚΤΙΡΙΟ 2 1ο ΓΥΜΝΑΣΙΟ ΔΗΜΟΥ ΦΙΛΑΔΕΛΦΕΙΑΣ-ΧΑΛΚΗΔΟΝΑΣ Το 1 ο Γυμνάσιο βρίσκεται επί των οδών Θ.Πεταλά κατασκευάστηκε το έτος και Διονυσίου Σολωμού και Το κεντρικό κτίριο του Γυμνασίου επί του οποίου θα πραγματοποιηθούν οι παρεμβάσεις, διαθέτει ισόγειο, 1 ο και 2 ο όροφο. Σύμφωνα με το εγκεκριμένο Σχέδιο Υλοποίησης (ΣΧΥ) που εγκρίθηκε στο πλαίσιο του προγράμματος «ΕΞΟΙΚΟΝΟΜΩ», προβλέπεται: Α) Παρεμβάσεις Κελύφους:

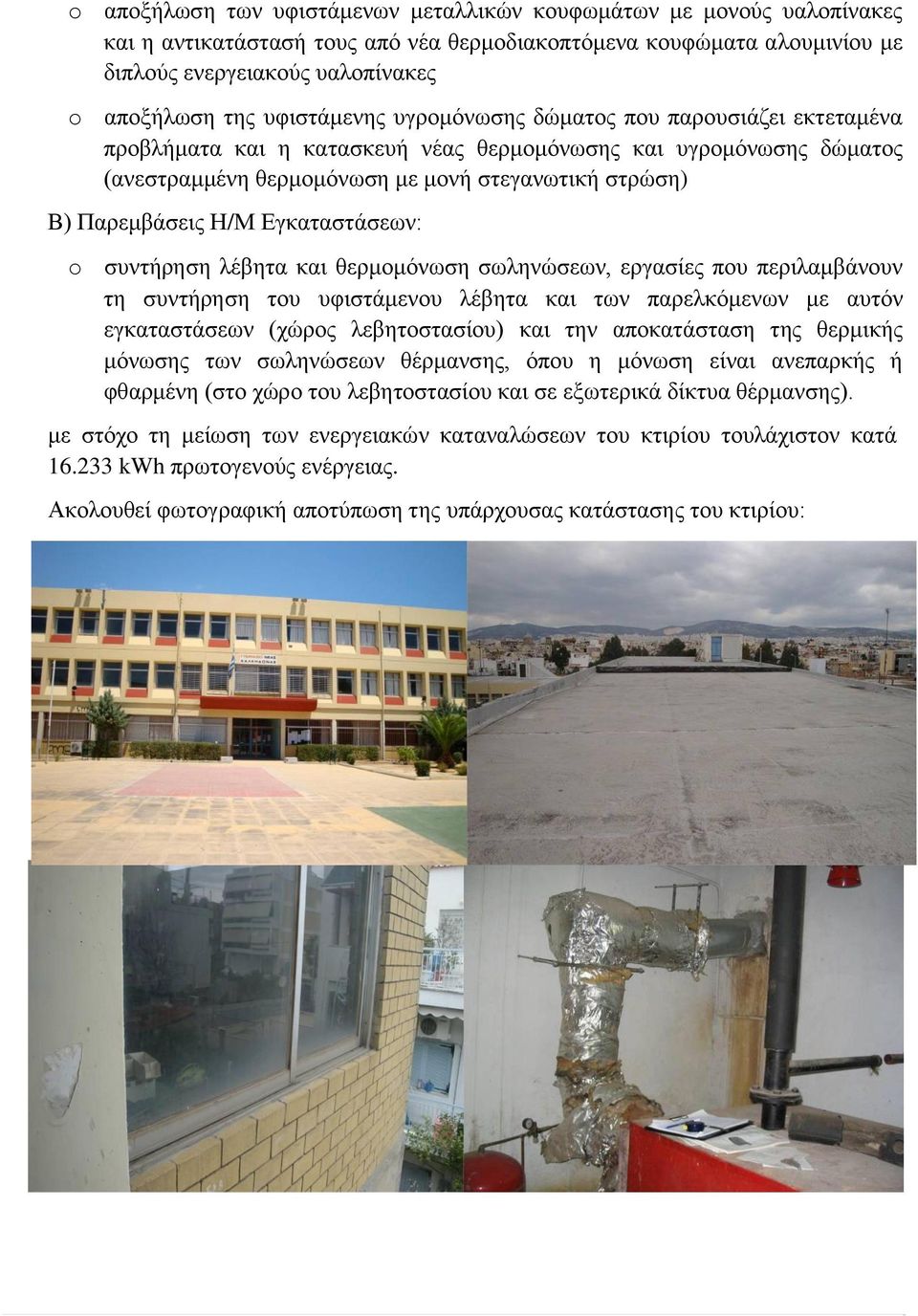

9 o αποξήλωση των υφιστάμενων μεταλλικών κουφωμάτων με μονούς υαλοπίνακες και η αντικατάστασή τους από νέα θερμοδιακοπτόμενα κουφώματα αλουμινίου με διπλούς ενεργειακούς υαλοπίνακες o αποξήλωση της υφιστάμενης υγρομόνωσης δώματος που παρουσιάζει εκτεταμένα προβλήματα και η κατασκευή νέας θερμομόνωσης και υγρομόνωσης δώματος (ανεστραμμένη θερμομόνωση με μονή στεγανωτική στρώση) Β) Παρεμβάσεις Η/Μ Εγκαταστάσεων: o συντήρηση λέβητα και θερμομόνωση σωληνώσεων, εργασίες που περιλαμβάνουν τη συντήρηση του υφιστάμενου λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων (χώρος λεβητοστασίου) και την αποκατάσταση της θερμικής μόνωσης των σωληνώσεων θέρμανσης, όπου η μόνωση είναι ανεπαρκής ή φθαρμένη (στο χώρο του λεβητοστασίου και σε εξωτερικά δίκτυα θέρμανσης). με στόχο τη μείωση των ενεργειακών καταναλώσεων του κτιρίου τουλάχιστον κατά kwh πρωτογενούς ενέργειας. Ακολουθεί φωτογραφική αποτύπωση της υπάρχουσας κατάστασης του κτιρίου:

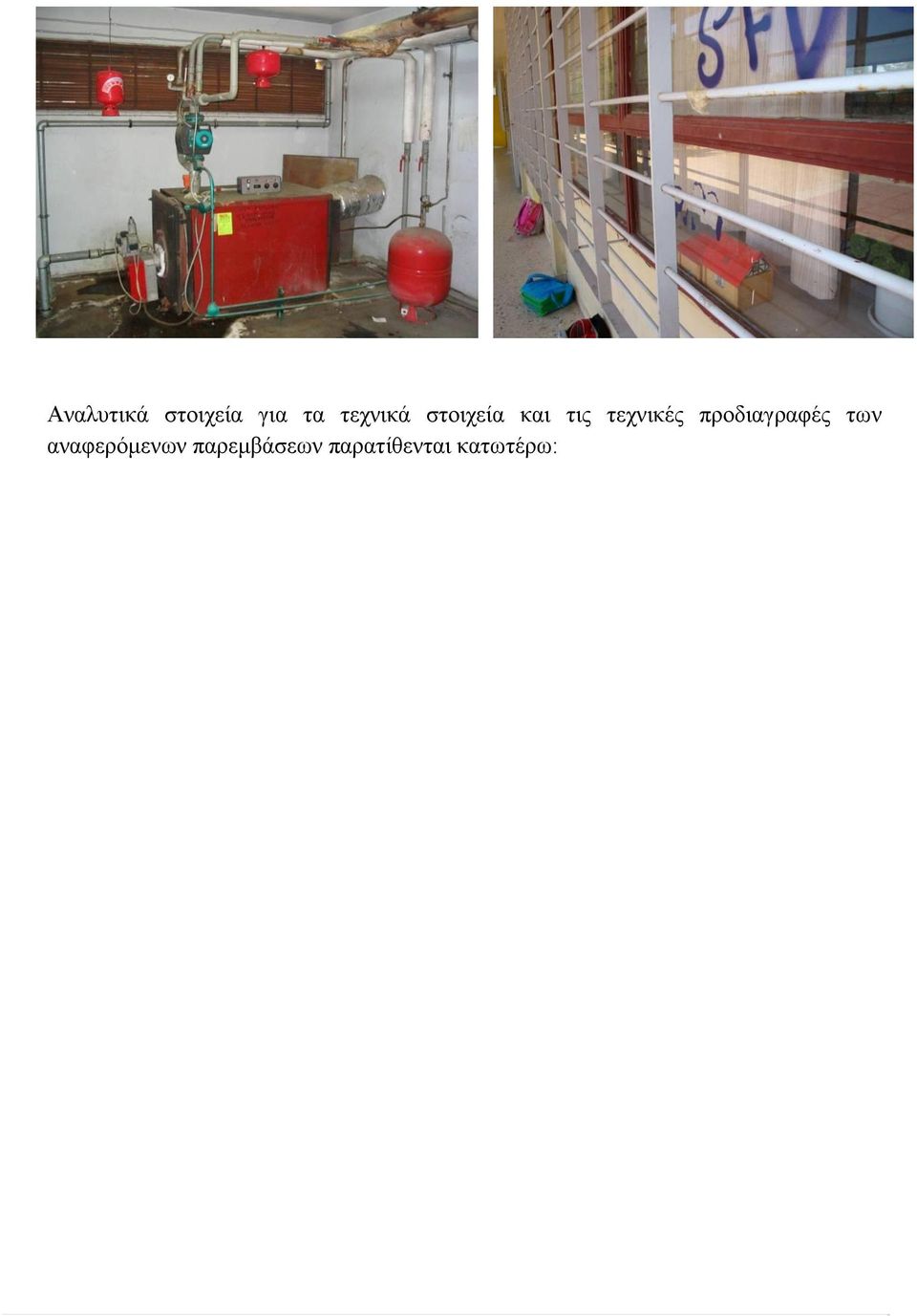

10 ΚΤΙΡΙΟ 3 1ο ΔΗΜΟΤΙΚΟ / ΝΗΠΙΑΓΩΓΕΙΟ ΔΗΜΟΥ ΦΙΛΑΔΕΛΦΕΙΑΣ-ΧΑΛΚΗΔΟΝΑΣ Το 1 ο Δημοτικό/Νηπιαγωγείο βρίσκεται επί της οδού Πατριάρχου Γρηγόριου Ε' 1, Νέα Χαλκηδόνα και κατασκευάστηκε το έτος Τα 2 κτίρια επί των οποίων θα πραγματοποιηθούν οι παρεμβάσεις, διαθέτουν ισόγειο και 1 ο Όροφο. Σύμφωνα με το εγκεκριμένο Σχέδιο Υλοποίησης (ΣΧΥ) που εγκρίθηκε στο πλαίσιο του προγράμματος «ΕΞΟΙΚΟΝΟΜΩ», προβλέπεται: Α) Παρεμβάσεις Κελύφους: o αποξήλωση των υφιστάμενων μεταλλικών κουφωμάτων με μονούς υαλοπίνακες και η αντικατάστασή τους από νέα θερμοδιακοπτόμενα κουφώματα αλουμινίου με διπλούς ενεργειακούς υαλοπίνακες Β) Παρεμβάσεις Η/Μ Εγκαταστάσεων: o συντήρηση του υφιστάμενου λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων (χώρος λεβητοστασίου) o αποκατάσταση της θερμικής μόνωσης των σωληνώσεων θέρμανσης όπου η μόνωση είναι ανεπαρκή ή φθαρμένη (στο χώρο του λεβητοστασίου). με στόχο τη μείωση των ενεργειακών καταναλώσεων του κτιρίου τουλάχιστον κατά kwh πρωτογενούς ενέργειας. Ακολουθεί φωτογραφική αποτύπωση της υπάρχουσας κατάστασης των κτιρίων:

11 Αναλυτικά στοιχεία για τα τεχνικά στοιχεία και τις τεχνικές προδιαγραφές των αναφερόμενων παρεμβάσεων παρατίθενται κατωτέρω:

12 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Τεχνική Περιγραφή ΠΑΡΕΜΒΑΣΕΙΣ ΚΕΛΥΦΟΥΣ Οι εργασίες αφορούν στην αποξήλωση με προσοχή και απομάκρυνση των υφιστάμενων: α) ξύλινων και μεταλλικών υαλοστασίων με μονό υαλοπίνακα των όψεων και του αίθριου του πρώην Δημαρχείου Χαλκηδόνας β) μεταλλικών υαλοστασίων με μονό υαλοπίνακα του κεντρικού κτιρίου του Γυμνασίου Χαλκηδόνας γ) μεταλλικών υαλοστασίων με μονό υαλοπίνακα των όψεων των 2 κτιρίων του Δημοτικού Χαλκηδόνας. που εμφανίζουν σοβαρά προβλήματα στεγανότητας και την αντικατάστασή τους με νέα υαλοστάσια με πλαίσια αλουμινίου θερμοδιακοπτόμενης διατομής και διπλούς ενεργειακούς υαλοπίνακες, με στόχο την επίτευξη των ενεργειακών συνθηκών που έχουν προδιαγραφεί στο εγκεκριμένο ΣΧΥ και παράλληλη επιδίωξη την κάλυψη των απαιτήσεων του νέου Κ.Εν.Α.Κ. Σύμφωνα με τον νέο Κ.Εν.Α.Κ και την ΤΟΤΕΕ /2010, για τη ζώνη B στην οποία ανήκει η Αττική, η μέγιστη επιτρεπόμενη τιμή του συνολικού συντελεστή θερμοπερατότητας των ανοιγμάτων θα πρέπει να είναι Uw < 3,0 W/(K*m2). Ο συντελεστής Uw αφορά στη διαφυγή θερμότητας από τη συνολική επιφάνεια του ανοίγματος, μέσω της επιφάνειας των επιμέρους υλικών με αγωγή και μέσω των γραμμικών απωλειών. Επομένως συνυπολογίζει τις επιμέρους απώλειες μέσω του πλαισίου αλουμινίου (συντελεστής Uf) και της επιφάνειας του υαλοπίνακα (συντελεστής Ug). Τα επιλεγόμενα ενεργειακά κουφώματα είναι σχεδιασμένα, ώστε οι άριστες θερμομονωτικές ιδιότητες τους να συμβάλλουν στην αποτελεσματική εξοικονόμηση ενέργειας, μειώνοντας το κόστος λειτουργίας θέρμανσης και ψύξης. Έτσι επιτυγχάνεται μεγαλύτερη εξοικονόμηση χρημάτων και προστασία του περιβάλλοντος. Ένα ενεργειακό κούφωμα αλουμινίου οφείλει την θερμομόνωση του στην θερμοδιακοπή. Η θερμοδιακοπή πραγματοποιείται με την χρήση πολυαμιδίου, ενός μονωτικού υλικού το οποίο είναι κακός αγωγός της θερμότητας και συμβάλλει στην στιβαρότητα των κουφωμάτων. Ένα θερμομονωτικό κούφωμα απομονώνει το εσωτερικό από το εξωτερικό περιβάλλον εμποδίζοντας την μεταφορά θερμότητας. Με αυτό τον τρόπο, περιορίζονται οι ρύποι και το κόστος λειτουργίας θέρμανσης και ψύξης. Τα προτεινόμενα συστήματα αλουμινίου χαρακτηρίζονται από υψηλά επίπεδα ηχομόνωσης που μειώνουν τον θόρυβο από το εξωτερικό περιβάλλον, όπως συμβαίνει στα μεγάλα αστικά κέντρα.

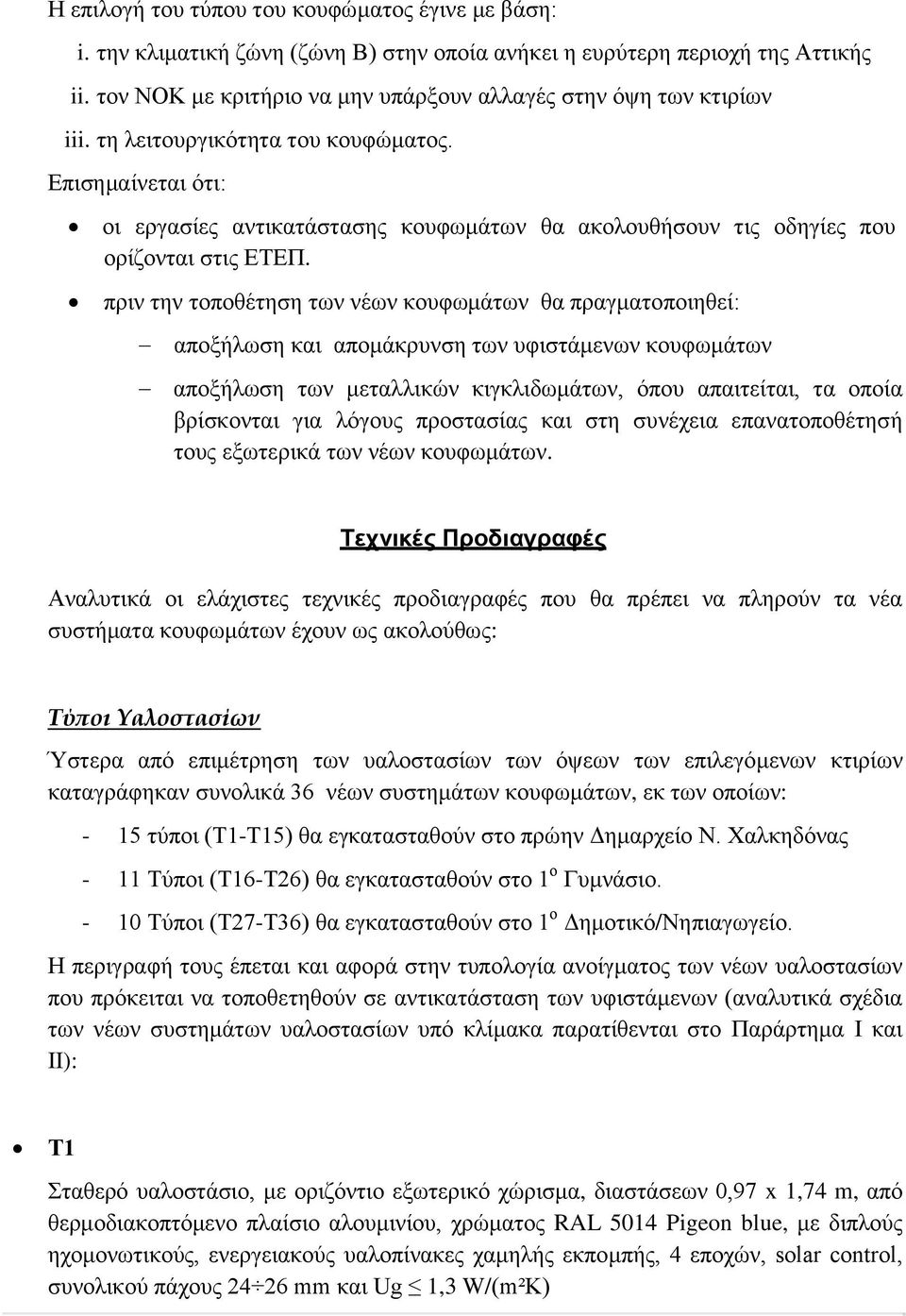

13 Η επιλογή του τύπου του κουφώματος έγινε με βάση: i. την κλιματική ζώνη (ζώνη Β) στην οποία ανήκει η ευρύτερη περιοχή της Αττικής ii. τον ΝΟΚ με κριτήριο να μην υπάρξουν αλλαγές στην όψη των κτιρίων iii. τη λειτουργικότητα του κουφώματος. Επισημαίνεται ότι: οι εργασίες αντικατάστασης κουφωμάτων θα ακολουθήσουν τις οδηγίες που ορίζονται στις ΕΤΕΠ. πριν την τοποθέτηση των νέων κουφωμάτων θα πραγματοποιηθεί: αποξήλωση και απομάκρυνση των υφιστάμενων κουφωμάτων αποξήλωση των μεταλλικών κιγκλιδωμάτων, όπου απαιτείται, τα οποία βρίσκονται για λόγους προστασίας και στη συνέχεια επανατοποθέτησή τους εξωτερικά των νέων κουφωμάτων. Τεχνικές Προδιαγραφές Αναλυτικά οι ελάχιστες τεχνικές προδιαγραφές που θα πρέπει να πληρούν τα νέα συστήματα κουφωμάτων έχουν ως ακολούθως: Τύποι Υαλοστασίων Ύστερα από επιμέτρηση των υαλοστασίων των όψεων των επιλεγόμενων κτιρίων καταγράφηκαν συνολικά 36 νέων συστημάτων κουφωμάτων, εκ των οποίων: - 15 τύποι (Τ1-Τ15) θα εγκατασταθούν στο πρώην Δημαρχείο Ν. Χαλκηδόνας - 11 Τύποι (Τ16-Τ26) θα εγκατασταθούν στο 1 ο Γυμνάσιο Τύποι (Τ27-Τ36) θα εγκατασταθούν στο 1 ο Δημοτικό/Νηπιαγωγείο. Η περιγραφή τους έπεται και αφορά στην τυπολογία ανοίγματος των νέων υαλοστασίων που πρόκειται να τοποθετηθούν σε αντικατάσταση των υφιστάμενων (αναλυτικά σχέδια των νέων συστημάτων υαλοστασίων υπό κλίμακα παρατίθενται στο Παράρτημα Ι και ΙΙ): Τ1 Σταθερό υαλοστάσιο, με οριζόντιο εξωτερικό χώρισμα, διαστάσεων 0,97 x 1,74 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K)

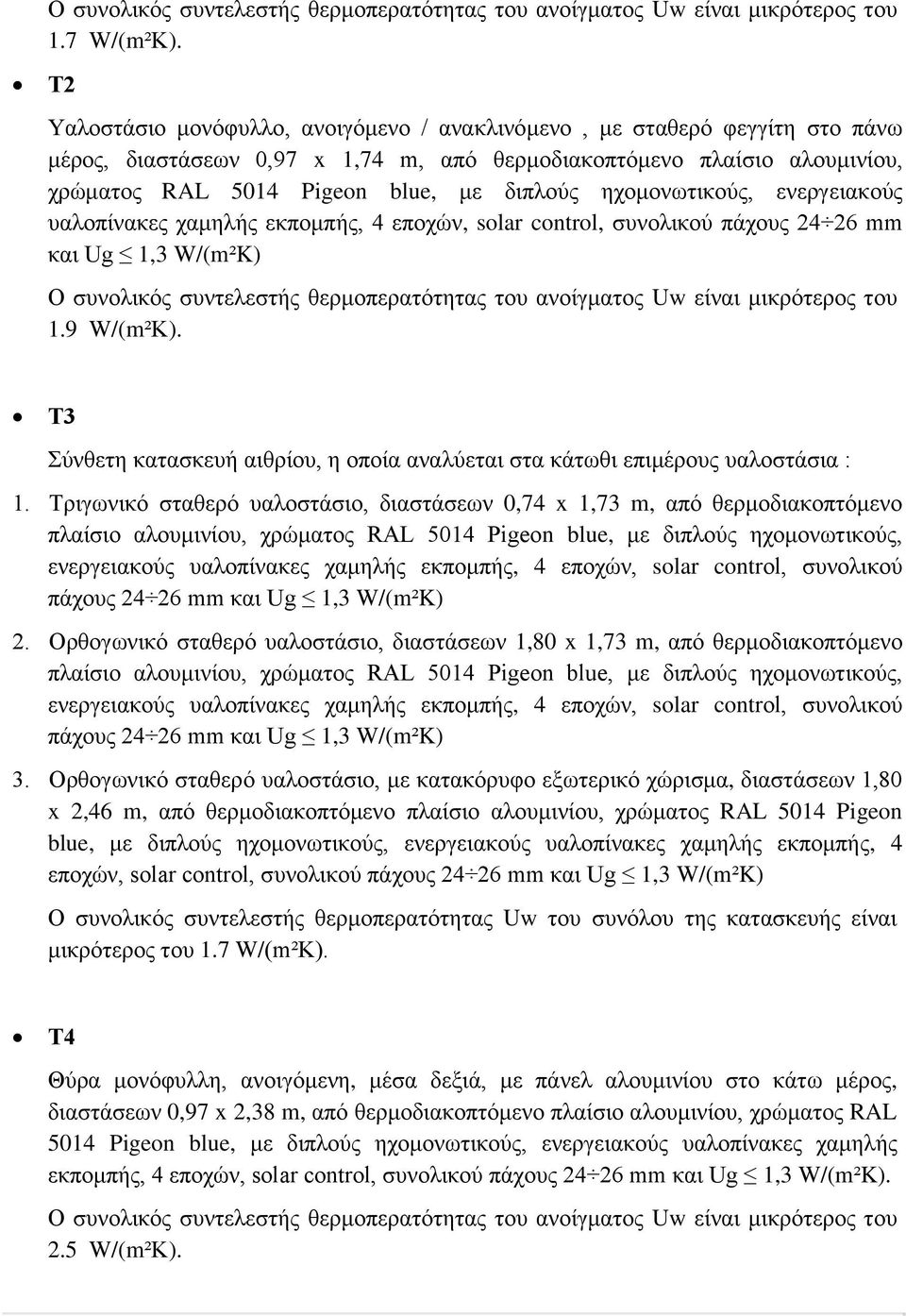

14 Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). Τ2 Υαλοστάσιο μονόφυλλο, ανοιγόμενο / ανακλινόμενο, με σταθερό φεγγίτη στο πάνω μέρος, διαστάσεων 0,97 x 1,74 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.9 W/(m²K). Τ3 Σύνθετη κατασκευή αιθρίου, η οποία αναλύεται στα κάτωθι επιμέρους υαλοστάσια : 1. Τριγωνικό σταθερό υαλοστάσιο, διαστάσεων 0,74 x 1,73 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) 2. Ορθογωνικό σταθερό υαλοστάσιο, διαστάσεων 1,80 x 1,73 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) 3. Ορθογωνικό σταθερό υαλοστάσιο, με κατακόρυφο εξωτερικό χώρισμα, διαστάσεων 1,80 x 2,46 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) Ο συνολικός συντελεστής θερμοπερατότητας Uw του συνόλου της κατασκευής είναι μικρότερος του 1.7 W/(m²K). Τ4 Θύρα μονόφυλλη, ανοιγόμενη, μέσα δεξιά, με πάνελ αλουμινίου στο κάτω μέρος, διαστάσεων 0,97 x 2,38 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.5 W/(m²K).

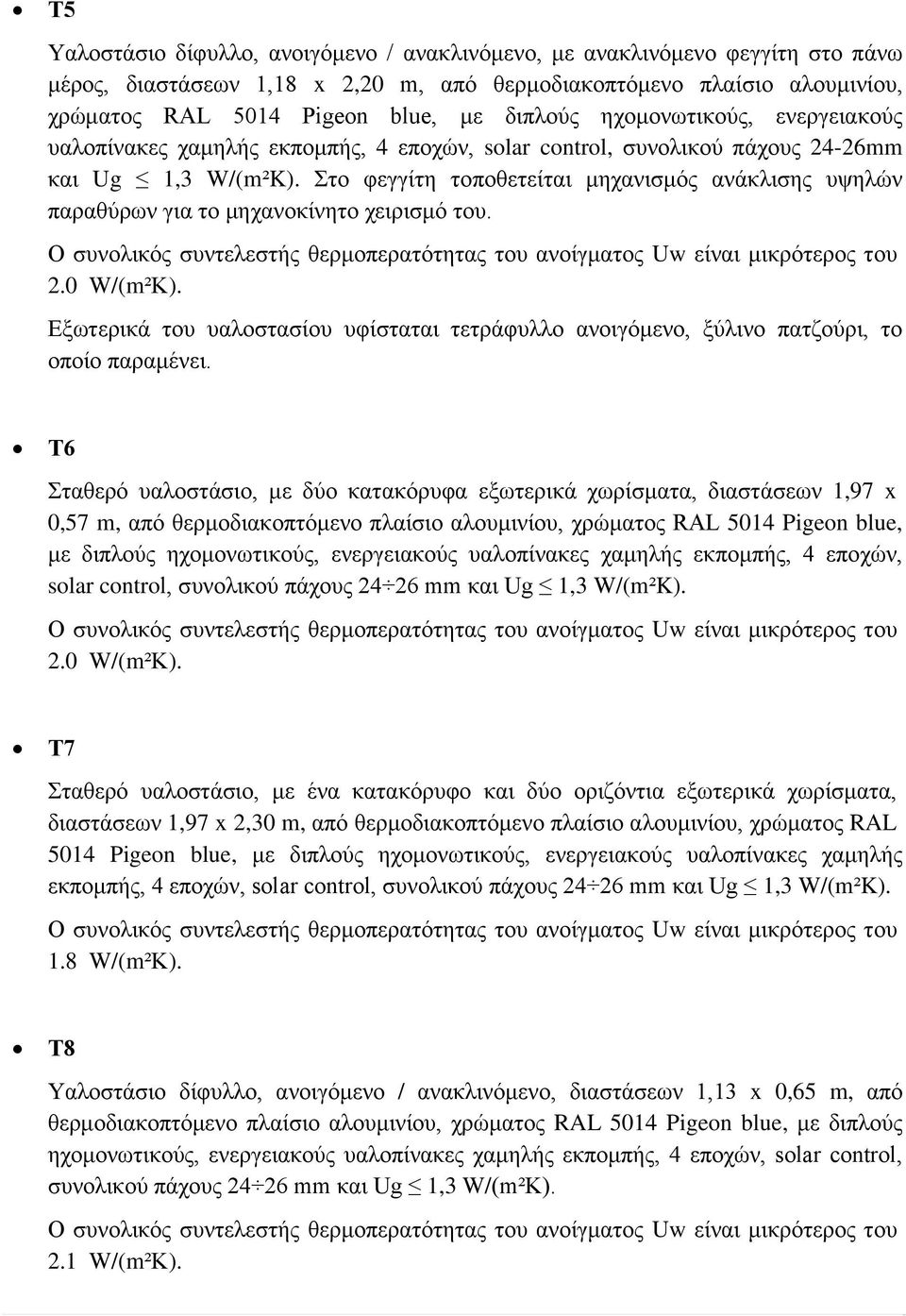

15 Τ5 Υαλοστάσιο δίφυλλο, ανοιγόμενο / ανακλινόμενο, με ανακλινόμενο φεγγίτη στο πάνω μέρος, διαστάσεων 1,18 x 2,20 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Στο φεγγίτη τοποθετείται μηχανισμός ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Εξωτερικά του υαλοστασίου υφίσταται τετράφυλλο ανοιγόμενο, ξύλινο πατζούρι, το οποίο παραμένει. Τ6 Σταθερό υαλοστάσιο, με δύο κατακόρυφα εξωτερικά χωρίσματα, διαστάσεων 1,97 x 0,57 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Τ7 Σταθερό υαλοστάσιο, με ένα κατακόρυφο και δύο οριζόντια εξωτερικά χωρίσματα, διαστάσεων 1,97 x 2,30 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K). Τ8 Υαλοστάσιο δίφυλλο, ανοιγόμενο / ανακλινόμενο, διαστάσεων 1,13 x 0,65 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K).

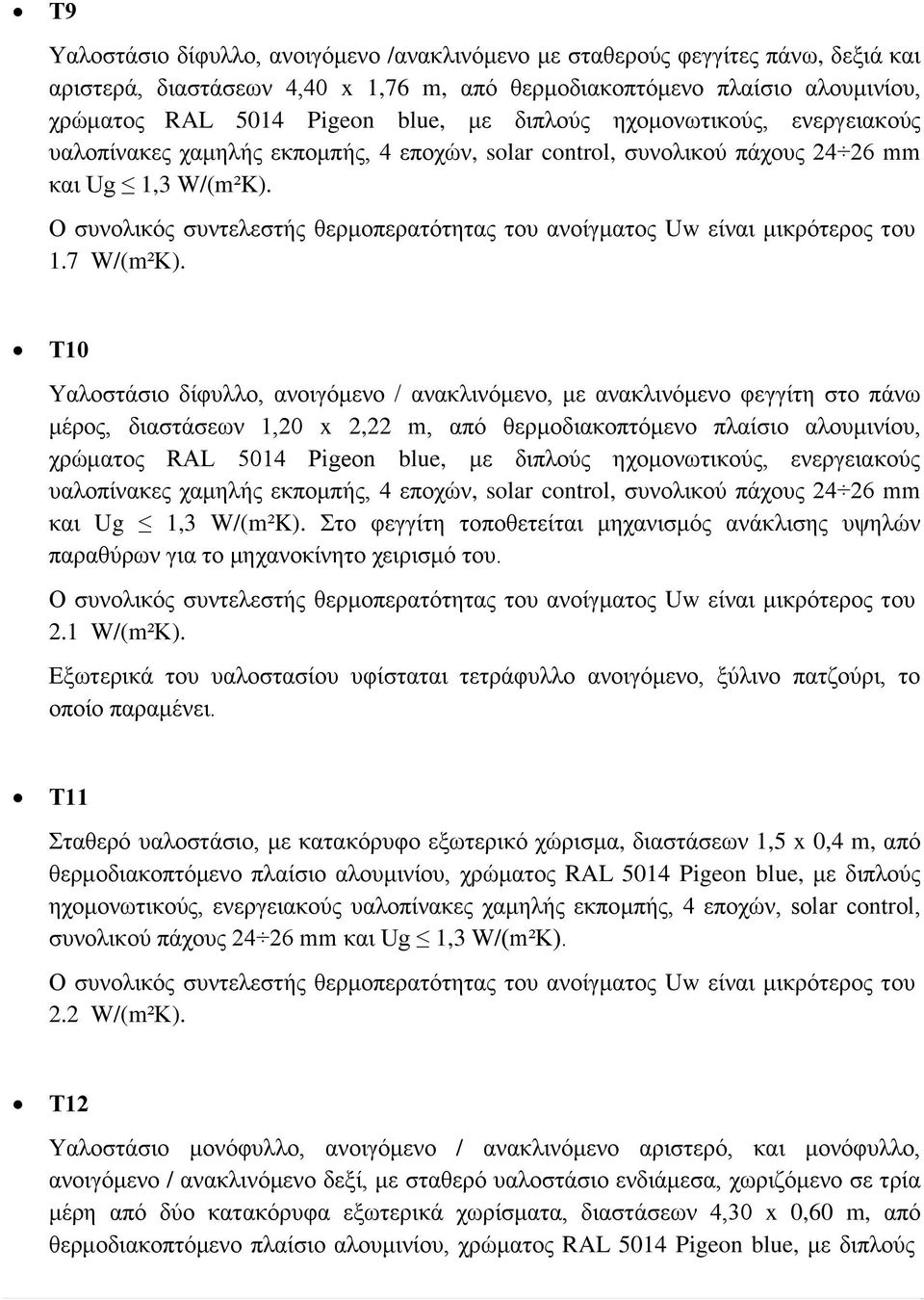

16 Τ9 Υαλοστάσιο δίφυλλο, ανοιγόμενο /ανακλινόμενο με σταθερούς φεγγίτες πάνω, δεξιά και αριστερά, διαστάσεων 4,40 x 1,76 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). Τ10 Υαλοστάσιο δίφυλλο, ανοιγόμενο / ανακλινόμενο, με ανακλινόμενο φεγγίτη στο πάνω μέρος, διαστάσεων 1,20 x 2,22 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Στο φεγγίτη τοποθετείται μηχανισμός ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K). Εξωτερικά του υαλοστασίου υφίσταται τετράφυλλο ανοιγόμενο, ξύλινο πατζούρι, το οποίο παραμένει. Τ11 Σταθερό υαλοστάσιο, με κατακόρυφο εξωτερικό χώρισμα, διαστάσεων 1,5 x 0,4 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.2 W/(m²K). Τ12 Υαλοστάσιο μονόφυλλο, ανοιγόμενο / ανακλινόμενο αριστερό, και μονόφυλλο, ανοιγόμενο / ανακλινόμενο δεξί, με σταθερό υαλοστάσιο ενδιάμεσα, χωριζόμενο σε τρία μέρη από δύο κατακόρυφα εξωτερικά χωρίσματα, διαστάσεων 4,30 x 0,60 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς

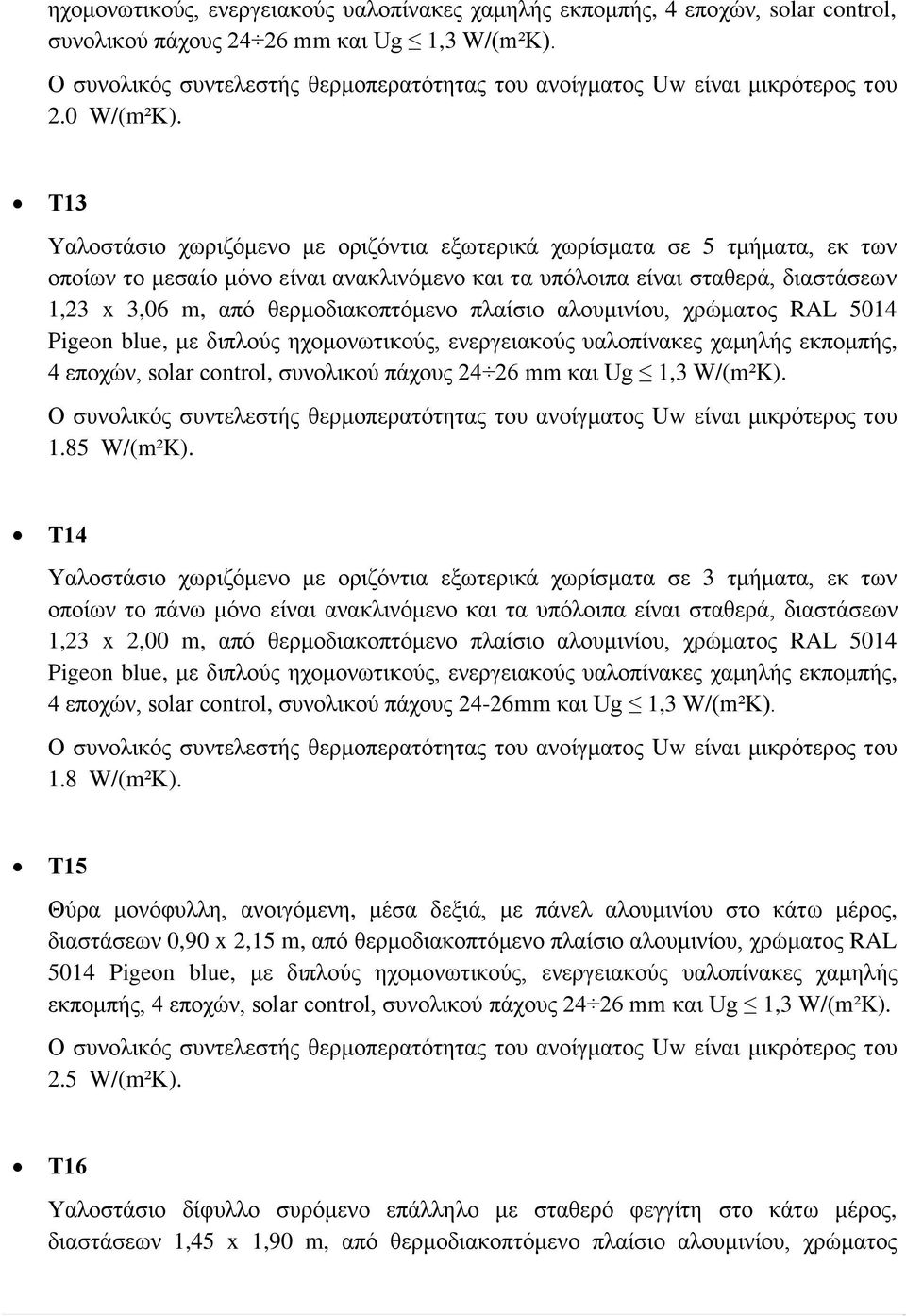

17 ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Τ13 Υαλοστάσιο χωριζόμενο με οριζόντια εξωτερικά χωρίσματα σε 5 τμήματα, εκ των οποίων το μεσαίο μόνο είναι ανακλινόμενο και τα υπόλοιπα είναι σταθερά, διαστάσεων 1,23 x 3,06 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.85 W/(m²K). Τ14 Υαλοστάσιο χωριζόμενο με οριζόντια εξωτερικά χωρίσματα σε 3 τμήματα, εκ των οποίων το πάνω μόνο είναι ανακλινόμενο και τα υπόλοιπα είναι σταθερά, διαστάσεων 1,23 x 2,00 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K). Τ15 Θύρα μονόφυλλη, ανοιγόμενη, μέσα δεξιά, με πάνελ αλουμινίου στο κάτω μέρος, διαστάσεων 0,90 x 2,15 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL 5014 Pigeon blue, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.5 W/(m²K). Τ16 Υαλοστάσιο δίφυλλο συρόμενο επάλληλο με σταθερό φεγγίτη στο κάτω μέρος, διαστάσεων 1,45 x 1,90 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος

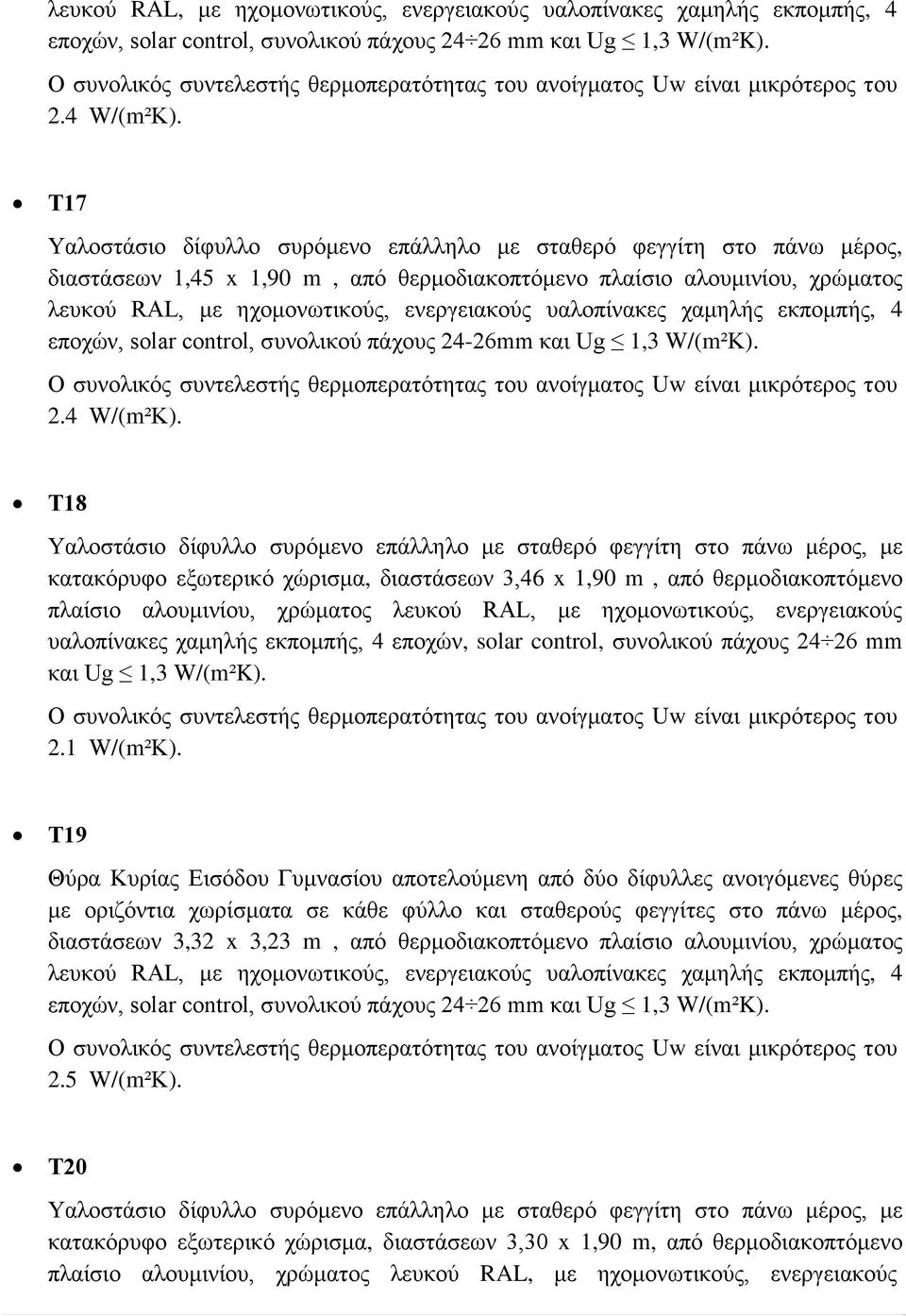

18 λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.4 W/(m²K). Τ17 Υαλοστάσιο δίφυλλο συρόμενο επάλληλο με σταθερό φεγγίτη στο πάνω μέρος, διαστάσεων 1,45 x 1,90 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.4 W/(m²K). Τ18 Υαλοστάσιο δίφυλλο συρόμενο επάλληλο με σταθερό φεγγίτη στο πάνω μέρος, με κατακόρυφο εξωτερικό χώρισμα, διαστάσεων 3,46 x 1,90 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K). Τ19 Θύρα Κυρίας Εισόδου Γυμνασίου αποτελούμενη από δύο δίφυλλες ανοιγόμενες θύρες με οριζόντια χωρίσματα σε κάθε φύλλο και σταθερούς φεγγίτες στο πάνω μέρος, διαστάσεων 3,32 x 3,23 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.5 W/(m²K). Τ20 Υαλοστάσιο δίφυλλο συρόμενο επάλληλο με σταθερό φεγγίτη στο πάνω μέρος, με κατακόρυφο εξωτερικό χώρισμα, διαστάσεων 3,30 x 1,90 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς

19 υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Τ21 Θύρα δίφυλλη ανοιγόμενη με σταθερό φεγγίτη στο πάνω μέρος, διαστάσεων 1,87 x 2,80 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.8 W/(m²K). Τ22 Υαλοστάσιο με ένα κατακόρυφο, μεσαίο, εξωτερικό χώρισμα, διαστάσεων 3,46 x 0,40 m, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K). Τ23 Υαλοστάσιο δίφυλλο συρόμενο επάλληλο με σταθερό φεγγίτη στο πάνω μέρος, με κατακόρυφο εξωτερικό χώρισμα, διαστάσεων 3,21 x 1,90 m από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K). Τ24 Υαλοστάσιο με κατακόρυφο, μεσαίο, εξωτερικό χώρισμα, διαστάσεων 3,45 x 0,55 m, με ένα σταθερό και ένα ανακλινόμενο τμήμα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο

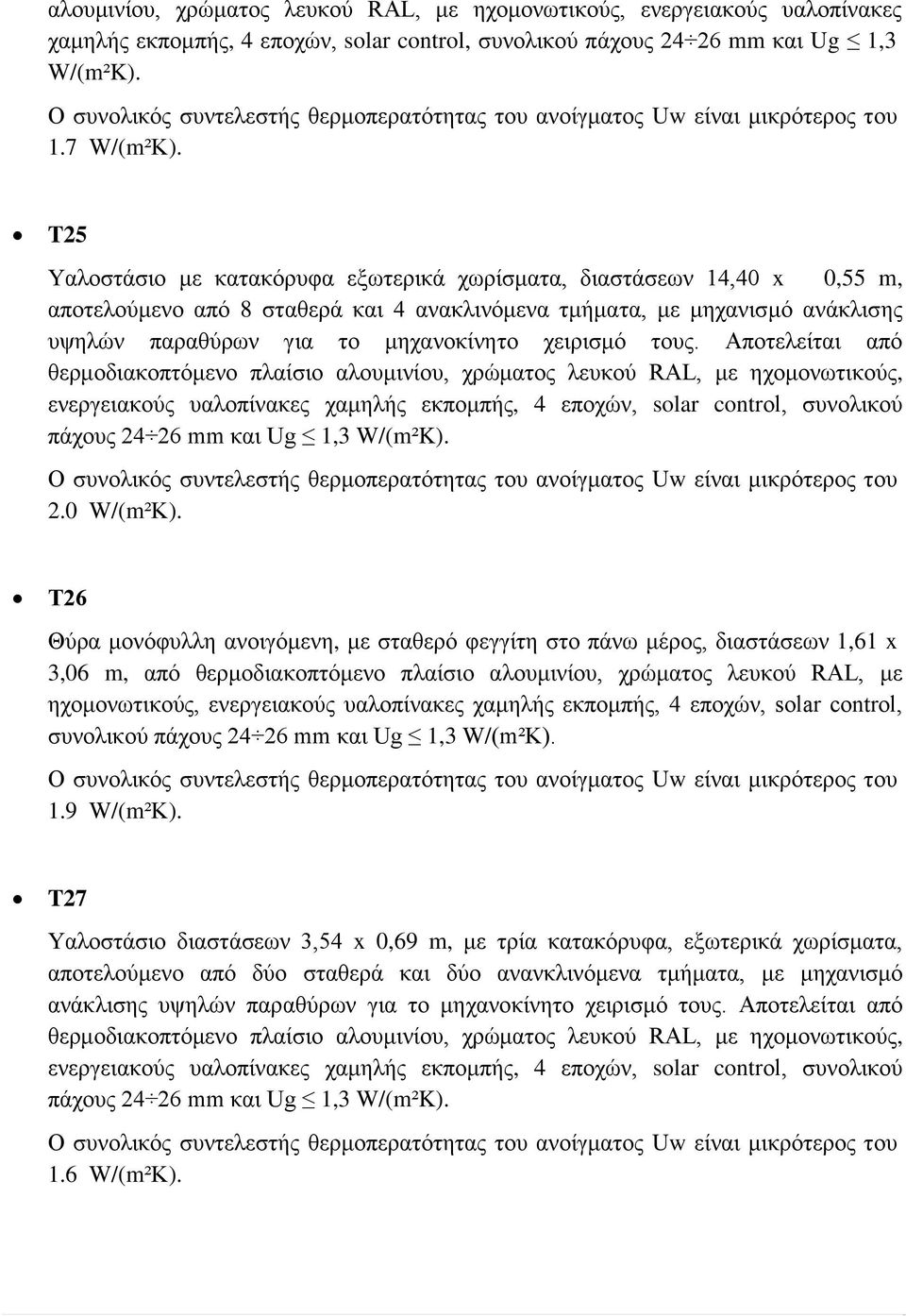

20 αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). T25 Υαλοστάσιο με κατακόρυφα εξωτερικά χωρίσματα, διαστάσεων 14,40 x 0,55 m, αποτελούμενο από 8 σταθερά και 4 ανακλινόμενα τμήματα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό τους. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Τ26 Θύρα μονόφυλλη ανοιγόμενη, με σταθερό φεγγίτη στο πάνω μέρος, διαστάσεων 1,61 x 3,06 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.9 W/(m²K). T27 Υαλοστάσιο διαστάσεων 3,54 x 0,69 m, με τρία κατακόρυφα, εξωτερικά χωρίσματα, αποτελούμενο από δύο σταθερά και δύο ανανκλινόμενα τμήματα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό τους. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.6 W/(m²K).

21 Τ28 Σύνθετη κατασκευή, η οποία αναλύεται στα κάτωθι επιμέρους υαλοστάσια : 1. Υαλοστάσιο διαστάσεων (3,72 3,75) x 0,53 m, με δύο σταθερά και ένα ανακλινόμενο τμήμα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) 2. Συρόμενο υαλοστάσιο με δύο επάλληλα φύλλα, διαστάσεων 1,60 x 1,12 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) 3. Μονόφυλλη ανοιγόμενη θύρα διαστάσεων (0,97 1,00) x 2,20 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με θερμομονωτικό πάνελ αλουμινίου, συνολικού πάχους mm, χρώματος λευκού. 4. Ο συνολικός συντελεστής θερμοπερατότητας Uw του συνόλου της κατασκευής είναι μικρότερος του 2.4 W/(m²K). Τ29 Υαλοστάσιο διαστάσεων (3,55 3,6) x 1,65 m, τετράφυλλο, συρόμενο, επάλληλο, με σταθερούς φεγγίτες στο πάνω μέρος, με ένα μεσαίο κατακόρυφο εξωτερικό χώρισμα, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.2 W/(m²K). Τ30 Υαλοστάσιο διαστάσεων 1,88 x 0,66 m, με δύο ανακλινόμενα και ένα σταθερό τμήμα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό τους. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K).

22 Τ31 Υαλοστάσιο διαστάσεων 1,78 x 0,66 m, με ένα ανακλινόμενο και ένα σταθερό τμήμα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K). T32 Υαλοστάσιο διαστάσεων 3,60 x 0,67 m, με δύο ανακλινόμενα και δύο σταθερά τμήματα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό τους. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). T33 Σταθερό υαλοστάσιο, διαστάσεων 0,98 x 0,64 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K). Τ34 Υαλοστάσιο με ένα ανακλινόμενο και ένα σταθερό τμήμα, με εξωτερικά χωρίσματα, διαστάσεων 1,67 x 0,64 m, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K).

23 Τ35 Σύνθετη κατασκευή, η οποία αναλύεται στα κάτωθι επιμέρους υαλοστάσια : 1. Υαλοστάσιο διαστάσεων 2,57 x 0,53 m, με δύο σταθερά και ένα ανακλινόμενο τμήμα, με μηχανισμό ανάκλισης υψηλών παραθύρων για το μηχανοκίνητο χειρισμό του. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K) 2. Συρόμενο υαλοστάσιο με δύο επάλληλα φύλλα, διαστάσεων 1,60 x 1,12 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K) 3. Μονόφυλλη ανοιγόμενη θύρα διαστάσεων 0,97 x 2,20 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με θερμομονωτικό πάνελ αλουμινίου, συνολικού πάχους mm, χρώματος λευκού. Ο συνολικός συντελεστής θερμοπερατότητας Uw του συνόλου της κατασκευής είναι μικρότερος του 2.4 W/(m²K). Τ36 Υαλοστάσιο δίφυλλο, συρόμενο, επάλληλο, διαστάσεων 2,05 x 0,6 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος λευκού RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24 26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.8 W/(m²K). Με βάση τους παραπάνω τύπους έγιναν οι προμετρήσεις και ο προϋπολογισμός της μελέτης. Σημειώνεται ότι οι τελικές, ακριβείς διαστάσεις θα προκύψουν μετά από μετρήσεις του Προμηθευτή, αφού προηγηθεί η αποξήλωση των παλαιών υαλοστασίων, προκειμένου να επιτευχθεί η τέλεια προσαρμογή. Πλαίσιο αλουμινίου υαλοστασίων Τα συστήματα των νέων κουφωμάτων αλουμινίου που θα τοποθετηθούν θα πρέπει να είναι μετρημένα ως προς τις ιδιότητες και τα ουσιώδη χαρακτηριστικά τους με Αρχικές

24 Δοκιμές Τύπου (ΙΤΤ αεροπερατότητα, υδατοστεγανότητα, αντοχή σε ανεμοπίεση, θερμοπερατότητα), σε κοινοποιημένα εργαστήρια όπως το IFT ROSENHEIM, το ΕΚΑΝΑΛ, το INSTITUTO GIORDANO κ.λπ. και σύμφωνα με τα ισχύοντα Ευρωπαϊκά πρότυπα (Ευρωπαικός Κανονισμός 305/2011). Ανοιγόμενα / Ανακλινόμενα & Σταθερά Τα νέα κουφώματα θα πρέπει να είναι με περιμετρικό μηχανισμό, ο οποίος κλειδώνει σε πολλαπλά σημεία, με αποτέλεσμα τη βέλτιστη ασφάλεια, υδατοστεγανότητα και αεροπερατότητα της κατασκευής. Οι ελάχιστες επιδόσεις των νέων κουφωμάτων ως προς τα χαρακτηριστικά που προαναφέρθηκαν θα πρέπει να είναι οι ακόλουθες : Αεροπερατότητα : ΚΑΤΗΓΟΡΙΑ 4 (ELOT EN1026:2000/ELOT EN12207:2000) Υδατοστεγανότητα : Ε 900 (ELOT EN1027:2000/ELOTEN12208:2000) Αντοχή στην ανεμοπίεση : ΚΑΤΗΓΟΡΙΑ C3 (ELOT EN12211:2000/ELOT EN12210:2000) Θερμοπερατότητα πλαισίου Uf 3 W/(m 2 *K) Συρόμενα Τα νέα κουφώματα θα περιλαμβάνουν μηχανισμό, ο οποίος κλειδώνει σε δύο σημεία με το απέναντι φύλλο (ένα κλείδωμα στο πάνω μέρος και ένα στο κάτω μέρος του ύψους του κάθε φύλλου που κλειδώνει), με αποτέλεσμα τη βέλτιστη ασφάλεια, υδατοστεγανότητα και αεροπερατότητα της κατασκευής. Οι ελάχιστες επιδόσεις των νέων κουφωμάτων ως προς τα βασικά μηχανικά και θερμομονωτικά χαρακτηριστικά τους θα πρέπει να είναι οι ακόλουθες : Αεροπερατότητα : ΚΑΤΗΓΟΡΙΑ 3 (ELOT EN1026:2000/ELOT EN12207:2000) Υδατοστεγανότητα : 2Α/3Α (ELOT EN1027:2000/ELOTEN12208:2000) Αντοχή στην ανεμοπίεση : ΚΑΤΗΓΟΡΙΑ C2/Β3 (ELOT EN12211:2000/ELOT EN12210:2000) Θερμοπερατότητα πλαισίου Uf 3 6,3 W/(m 2 *K) Τα νέα κουφώματα, ανοιγόμενα και συρόμενα που θα τοποθετηθούν θα πρέπει να παρέχουν επίσης ικανοποιητική ηχομείωση. Ο συνδυασμός του πλαισίου αλουμινίου με το διπλό υαλοπίνακα θα πρέπει να έχει ελάχιστη ηχομείωση : Rw 36 Db

25 Σύμφωνα με τον νέο Κ.Εν.Α.Κ και την ΤΟΤΕΕ /2010, για τη ζώνη B στην οποία ανήκει η Αττική, η μέγιστη επιτρεπόμενη τιμή του συνολικού συντελεστή θερμοπερατότητας των ανοιγμάτων είναι Uw < 3,0 W/(K*m 2 ). Ο συντελεστής Uw αφορά στη διαφυγή θερμότητας από τη συνολική επιφάνεια του ανοίγματος, μέσω της επιφάνειας των επιμέρους υλικών με αγωγή και μέσω των γραμμικών απωλειών. Επομένως συνυπολογίζει τις επιμέρους απώλειες μέσω του πλαισίου αλουμινίου (συντελεστής Uf) και της επιφάνειας του υαλοπίνακα (συντελεστής Ug). Oι κατασκευαστές των προς εγκατάσταση προϊόντων θα πρέπει, σύμφωνα με τον Κανονισμό (ΕΕ) 305/2011 να εφαρμόζουν Πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά ISO 9001 ή Πιστοποιημένο Σύστημα Παραγωγής (FPC), όπως ΣΕΚΑ Q- SYSTEM ή αντίστοιχο, να καταρτούν δήλωση επιδόσεων των κατασκευών και να τοποθετούν σήμανση CE στα τελικά προϊόντα. Η σήμανση CE υποδηλώνει την ανάληψη ευθύνης από τη μεριά του κατασκευαστή για τη συμφωνία του τελικού προϊόντος προς τη δηλωθείσα επίδοση. Εφόσον ζητηθεί, η εταιρία θα πρέπει να κοινοποιεί τη δήλωση συμμόρφωσης CE συνοδευόμενη από τις εκθέσεις αρχικών δοκιμών τύπου από πιστοποιημένα εργαστήρια. Η εταιρία κατασκευής των κουφωμάτων, πρέπει να διαθέτει σύμβαση, σε ισχύ, συνεργασίας με τον παραγωγό του συστήματος και θα ακολουθεί πιστά τις οδηγίες και τις τεχνικές προδιαγραφές του παραγωγού του συστήματος, όπως προδιαγράφονται στο τεχνικό εγχειρίδιο για κάθε σύστημα. Για όλους του τύπους κουφωμάτων απαιτείται εγγύηση 10 ετών για τα υλικά και την τοποθέτηση. Μόνο προϊόντα που φέρουν τη σήμανση CE είναι επιλέξιμα. Υαλοπίνακες Οι υαλοπίνακες θα είναι διπλοί, ενεργειακοί, τεσσάρων εποχών, solar control 4mm διάκενο 16mm 6mm ή 4mm, διάφανοι, με επίστρωση Low -e στον εξωτερικό υαλοπίνακα από την εσωτερική του επιφάνεια (θέση 2). Επί του διπλού υαλοπίνακα θα τοποθετείται αυτοκόλλητο, με το οποίο θα σημαίνεται ποιος είναι ο ενεργειακός υαλοπίνακας ο οποίος και θα ελέγχεται κατά την παραλαβή αν έχει ορθά τοποθετηθεί, (δηλαδή προς την εξωτερική πλευρά του κουφώματος) Τα επιλέξιμα προϊόντα υαλοπινάκων θα πρέπει να διαθέτουν κατ ελάχιστον τα παρακάτω χαρακτηριστικά : Συντελεστή θερμοπερατότητας: U-value 1,3 w /m2.k Συντελεστή φωτεινής διαπερατότητας 0,60< Lt < 0,80 Ηλιακό συντελεστή g 0,42 Οι τιμές των Ug και g θα πρέπει να πιστοποιούνται από κοινοποιημένα εργαστήρια.

26 Η τοποθέτηση των υαλοπινάκων εντός των πλαισίων αλουμινίου θα πρέπει να γίνεται με τη μέθοδο τακαρίσματος 4 σημείων. Τα επιλέξιμα προϊόντα θα πρέπει να έχουν σήμανση CE. Ηλεκτροστατική βαφή Η ηλεκτροστατική βαφή των διατομών αλουμινίου θα πρέπει να πραγματοποιείται σε μονάδα που εφαρμόζει σύστημα διασφάλισης ποιότητας κατά ISO 9001, σύστημα περιβαλλοντικής διαχείρισης κατά ISO 14001, κατέχει το σήμα QUALICOAT ή ισοδύναμο και είναι πιστοποιημένη από την Ελληνική Ένωση Αλουμινίου. Ενδεικτικά αναφέρεται ότι το ελάχιστο πάχος βαφής καθορίζεται στα μm. Η κλάση στιλπνότητας και η απόχρωση βαφής για τα υαλοστάσια του πρώην Δημαρχείου Ν.Χαλκηδόνας, κατόπιν επιλογής της Τεχνικής Υπηρεσίας του Δήμου, αντιστοιχεί στον κωδικό RAL 5014 pigeon blue, βάσει των τρεχόντων χρωματολόγιων των παραγωγών πούδρας βαφής με έγκριση QUALICOAT ή ισοδύναμη. Για τα σχολικά κτίρια του Γυμνασίου και του Δημοτικού η απόχρωση βαφής για τα υαλοστάσια αντιστοιχεί σε κωδικό Λευκό RAL. Ειδικά τεμάχια σύνθεσης λοιπά υλικά Τα Ειδικά Τεμάχια Σύνδεσης όπως γωνίες, ταυ, συνδετήρες επέκτασης, αποστάτες κλπ. μπορεί να είναι από: - αλουμίνιο είτε σε μορφή διατομών είτε σε χυτή μορφή, ανοδιωμένα ή βαμμένα (κατ επιλογή της Υπηρεσίας) - ανοξείδωτο χάλυβα κράματος 8/18 - χαλύβδινα εξ ολοκλήρου επιψευδαργυρωμένα, κατηγορίας S235 Θα εφαρμόζουν ακριβώς στις διατομές και θα εξασφαλίζουν την απαιτούμενη ακαμψία των συνδέσεων με βίδες αντίστοιχης ποιότητας. Τα Ειδικά Τεμάχια Λειτουργίας όπως χειρολαβές, μεντεσέδες κλπ, θα είναι από : - αλουμίνιο είτε σε μορφή διατομών είτε σε χυτή μορφή ανοδιωμένα ή βαμμένα (επιλογή της υπηρεσίας)

27 - ανοξείδωτο χάλυβα κατηγορίας 316Μ (18/8) - πλαστικά ειδικής σκληρότητας - παρεμβύσματα EPDM (DIN 7863) και από πολυαμίδιο Θα έχουν τέτοια μορφή, ώστε να εφαρμόζουν ακριβώς στις διατομές και θα στερεώνονται με κατάλληλες βίδες ανοξείδωτες, επικαδμιωμένες, επιψευδαργυρομένες, ώστε να εξασφαλίζεται η άκαμπτη σύνδεση με τα πλαίσια, η στεγανότητα και η ομαλή αθόρυβη λειτουργία των κουφωμάτων. Τα εξαρτήματα θα είναι ανθεκτικά στην διάβρωση και η εταιρεία παραγωγής πρέπει να εφαρμόζει σύστημα διαχείρισης ποιότητας κατά ISO Τα Ελαστικά Παρεμβύσματα που χρησιμοποιούνται στα κουφώματα αλουμινίου θα αποτελούνται από υλικό EPDM (DIN 7863) με θερμοκρασία ανάφλεξης > 300 C. Η πυκνότητα του υλικού θα κυμαίνεται μεταξύ 1,18 και 1,22 g/cm3 σύμφωνα με το Πρότυπο ISO 2781 και θα είναι αδιάλυτα στο νερό και ανθεκτικά στο όζον (ozone resistant) σύμφωνα με το Πρότυπο ISO Η θερμική αγωγιμότητα των ελαστικών παρεμβυσμάτων EPDM θα κυμαίνεται σε τιμές ίσες ή κάτω του 0,16W/(m 2 *K). Η αντοχή σε εφελκυσμό θα κυμαίνεται από 7 έως 8,5MPa σύμφωνα με το Πρότυπο ISO 37. Όροι & Απαιτήσεις Η επιμέτρηση των κουφωμάτων αλουμινίου, πλήρως εγκαστεστημένων και λειτουργούντων, γίνεται σε τετραγωνικά μέτρα (m 2 ) για όλους τους τύπους κουφωμάτων ανεξαρτήτως διαστάσεων. Η επιφάνεια επιμέτρησης ορίζεται από το εξωτερικό περίγραμμα της κάσας. Στα κουφώματα χωρίς κατωκάσι, το κάτω όριο ορίζεται από το κατώφλι. Τα συνεργεία κατά την εκτέλεση των εργασιών είναι υποχρεωμένα να συμμορφώνονται με την Οδηγία 92/57/ΕΕ, «Ελάχιστες απαιτήσεις υγιεινής και ασφάλειας προσωρινών και κινητών εργοταξίων» και με την Ελληνική Νομοθεσία στα θέματα υγιεινής και ασφάλειας (Π.Δ.778/1980, Π.Δ. 399/1994, Π.Δ. 105/1995, Π.Δ. 16/1996, Π.Δ. 17/1996, Π.Δ. 90/1999, Π.Δ. 159/1999 κ.λ.π.). Καθ' όλη τη διάρκεια των εργασιών και στο τέλος κάθε εργάσιμης ημέρας, οι χώροι θα καθαρίζονται από κατάλοιπα επεξεργασίας αλουμινίου, θα διακόπτεται κεντρικά η παροχή ηλεκτρικού ρεύματος στα ηλεκτροκίνητα εργαλεία και θα σφραγίζονται τα κουτιά με τις κόλλες και τυχόν χρώματα για να ελαχιστοποιούνται κίνδυνοι πυρκαγιάς και να εξασφαλίζονται οι συνθήκες ασφαλούς, ομαλής και σωστής εκτέλεσης των εργασιών.

28 Μετά το πέρας των εργασιών κατασκευής και τοποθέτησης κουφωμάτων, τον έλεγχο και την αποδοχή τους από τον Εργοδότη, ανά αυτοτελές τμήμα του 'Έργου, θα αποσύρεται ο εξοπλισμός του συνεργείου κατασκευής και τοποθέτησης, θα απομακρύνονται τα άχρηστα και χρήσιμα υλικά, θα καθαρίζονται τα πατώματα, θα αποκομίζονται τα άχρηστα προς απόρριψη και θα παραδίδονται οι χώροι σε κατάσταση που να επιτρέπει άμεσα τις επόμενες εργασίες. Γενικές απαιτήσεις κατασκευής κουφωμάτων Γενικώς η κοπή των διατομών αλουμινίου θα γίνεται με ακρίβεια της τάξης 0,5 mm, σύμφωνα με τους κανόνες των σχετικών προτύπων και τις οδηγίες της εταιρίας σχεδιασμού του συστήματος. Η κοπή, το γώνιασμα, η διάτρηση, η συμπίεση (πρεσάρισμα) κ.λ.π. θα γίνονται με τα κατάλληλα μηχανικά εργαλεία (καλούπια-πρέσεςγωνιάστρες), ώστε να προκύπτουν ακριβώς οι μορφές που προβλέπονται στα εγχειρίδια του παραγωγού του συστήματος, καθαρές και χωρίς ελαττώματα, με ακρίβεια τέτοια, ώστε τα συνδεόμενα μέρη και τα ειδικά τεμάχια να εφάπτονται σε όλη τους την επιφάνεια. Οι συνδέσεις θα κατασκευάζονται όπως ακριβώς περιγράφονται στα εγχειρίδια του παραγωγού του συστήματος και οι αρμοί θα φαίνονται ευθύγραμμοι σαν μία λεπτή γραμμή. Οι κόλλες θα επαλείφονται με προσοχή ώστε να διαποτίζουν τις συγκολλούμενες επιφάνειες και στη συνέχεια, με πίεση υπό ελεγχόμενες συνθήκες, όπως συνιστά ο κατασκευαστής τους, θα αφήνονται να στεγνώσουν τελείως. Η ένωση μεταξύ των κάθετων μεταξύ τους στοιχείων των κουφωμάτων θα γίνεται με κολλητούς γωνιακούς συνδέσμους, με χρήση πρέσσας και ειδικής εποξυδικής κόλλας. Με τον τρόπο αυτό αποφεύγεται η χρήση εξωτερικού συνδέσμου και βίδας που κατά κανόνα προκαλεί ηλεκτρολυτική διάβρωση των δύο διαφορετικών μετάλλων που είναι σε επαφή, με αποτέλεσμα τη σημαντική μείωση της αντοχής του κουφώματος. Υπερχειλίσεις και σταγόνες θα καθαρίζονται εγκαίρως ώστε να μην αφήνουν λεκέδες ή εξογκώματα επί των ορατών επιφανειών. Οι βίδες και τα μεταλλικά στοιχεία σύνδεσης και λειτουργίας μπορεί να είναι μέσα στις προβλεπόμενες υποδοχές και κατά το δυνατόν αφανή. Οι παρουσιαζόμενες τελικές επιφάνειες θα είναι λείες και δεν θα παρουσιάζουν κανένα ελάττωμα (ίχνη από την κατεργασία, λεκέδες, γρέζια κ.λ.π.) που μπορεί να επηρεάσουν την εμφάνισή τους. Τα διάκενα μεταξύ τμημάτων (ενώσεις-αρμοί κ.λ.π.) θα είναι σταθερού πλάτους σε κάθε

29 περίπτωση. Οι διατομές συγκράτησης υαλοπινάκων (πηχάκια) θα παρουσιάζουν τέλεια προσαρμογή (κούμπωμα) και έντεχνες ενώσεις μεταξύ τους στις γωνίες. Κατά την τοποθέτηση-κούμπωμα διατομών θα χρησιμοποιείται μόνο ελαστικό σφυρί. Ορατές βίδες που δεν είναι δυνατόν να είναι αφανείς θα πρέπει να έχουν βαφτεί (τουλάχιστον οι κεφαλές τους) ηλεκτροστατικά ή να είναι ανοξείδωτες στην περίπτωση ανοδιωμένων διατομών ή να φέρουν πλαστικά ομοιόχρωμα καλύμματα με την έγκριση της Επίβλεψης. Γενικές απαιτήσεις αποξήλωσης υφιστάμενων κουφωμάτων Η αποξήλωση των ξυλίνων ή μεταλλικών θυρών και παραθύρων, θα γίνεται με ιδιαίτερη προσοχή, για την αποφυγή ζημιών στις υπάρχουσες μαρμαροποδιές, στο επίχρισμα του τοίχου περιμετρικά των θυρών παραθύρων κ.α. Στην εργασία αποξήλωσης περιλαμβάνεται η αφαίρεση των φύλλων και πρεβαζιών και η απελευθέρωση του τετραξύλου ή του πλαισίου από τα σιδηρά στηρίγματα (τζινέτια) με προσοχή για την επαναχρησιμοποίησή του. Ειδικά για την αποξήλωση των κουφωμάτων που περιλαμβάνουν ξύλινα παντζούρια, θα πραγματοποιείται προσεκτική αφαίρεση μόνο των ανοιγόμενων φύλλων των υαλοστασίων και θα διατηρείται η παλαιά ξύλινη κάσα, εντός της οποίας θα τοποθετηθούν τα νέα κουφώματα. Γενικές απαιτήσεις τοποθέτησης κουφωμάτων Κατά την τοποθέτηση, οι κάσες θα στερεώνονται σταθερά με κατάλληλες βίδες ανά 100 mm από τα άκρα και ανά 300 mm στα οριζόντια και τα κατακόρυφα στοιχεία τους - εκτός αν στα εγχειρίδια του κατασκευαστή ορίζεται διαφορετικά - ώστε να αντέχουν όλα τα φορτία και να επιτυγχάνεται η σφράγιση μεταξύ τοίχων και κασών, όπως ορίζονται στο σχετικό άρθρο με τους όρους και τις απαιτήσεις του παρόντος. Ιδαίτερη μέριμνα πρέπει να λαμβάνεται ώστε να μην επαναδημιουργείται θερμογέφυρα με επαφή της θερμοδιακοπτόμενης κάσας αλουμινίου και της ψευτόκασας ή του τοίχου, με την πιστή εφαρμογή των κατάλληλων παρεμβυσμάτων που προβλέπονται από τον παραγωγό του συστήματος. Θα προβλέπονται και θα τοποθετούνται όλες οι απαραίτητες προσωρινές αντιστηρίξεις, υποστηρίξεις, αντηρίδες, χιαστά ακαμψίας κ.λ.π. από υλικά και με τρόπους σύνδεσης ή απλής επαφής, που δεν θα προκαλούν ζημίες και δεν θα αφήνουν ίχνη επί των τελικών επιφανειών. Όλες οι κατασκευές θα στερεώνονται στο κτίριο κατά τρόπο αφανή με τα στηρίγματα που προδιαγράφονται στο παρόν ή στα κατασκευαστικά σχέδια. Στην περίπτωση γυμνού σκυροδέματος και μόνον όταν αυτό είναι απολύτως επίπεδο και ορθογωνιασμένο μπορεί

30 να βιδωθεί η κάσα αλουμινίου κατευθείαν σε αυτό με ισχυρά βύσματα εκτονώσεως (ούπατ), όπου για υψηλές αντοχές πρέπει να χρησιμοποιούνται χημικά βύσματα (χημικά ούπατ), αναγνωρισμένου οίκου, σε επαρκή μεγέθη και με τη σύμφωνη γνώμη της Επίβλεψης. Η στερέωση των κουφωμάτων θα γίνεται με τρόπο ώστε να μεταφέρονται τα κατακόρυφα και οριζόντια φορτία στο σώμα του κτιρίου. Για την ασφαλή μεταφορά των φορτίων θα γίνεται χρήση συμπαγών παρεμβλημάτων (τάκων) σε θέσεις και ανά τακτά διαστήματα ώστε η μεταφορά των φορτίων να γίνεται με σταθερή κατανομή. Ο αφρός πολυουρεθάνης ενχυνόμενος επί τόπου ή διογκωμένος αφρός σε πλάκες ή εξηλασμένος αφρός σε πλάκες από πολυστερίνη δεν θα γίνονται δεκτοί ως παρεμβλήματα μεταφοράς φορτίων. Η χρήση χυτής, διογκούμενης πολυουρεθάνης επιτρέπεται εφόσον χρησιμοποιείται ως προσωρινό μέτρο στήριξης και μόνο σημειακά ανά ένα μέτρο, δεν θα έχει μήκος ο αφρός πάνω από 15 cm σε κάθε σημείο και δεν θα προκαλεί παραμορφώσεις στα μέλη του κουφώματος από τις πιέσεις της διόγκωσης. Τα προφίλ της κάσας θα παρουσιάζουν επαρκή ανοχή στην κάμψη. Οι διαστάσεις των τάκων έδρασης πρέπει να είναι τέτοιες ώστε να επιτρέπουν την εκτέλεση της στεγάνωσης και της μόνωσης. Το υλικό των τάκων δεν θα παραμορφώνεται, ενώ θα παρουσιάζει μικρή θερμοαγωγιμότητα. Σε παράθυρα με πλάτος άνω του ενός μέτρου πρέπει να τοποθετηθούν τάκοι στο κέντρο του κάτω μέρους του κουφώματος. Κατά την τοποθέτηση κουφωμάτων από θερμοδιακοπτόμενες διατομές αλουμινίου, οι στηρίξεις θα γίνονται με τρόπο ώστε μετά την τελική στερέωσή τους να μην έχουν δημιουργηθεί θερμο-ηχο-γέφυρες. Δεν θα οριστικοποιούνται συνδέσεις, στηρίξεις κ.λπ. πριν: - ευθυγραμμιστούν και ρυθμιστούν σε απόλυτα οριζόντιες και κάθετες θέσεις τους όλα τα στοιχεία της κατασκευής, - ελεγχθεί και συμπληρωθεί η προστασία των αφανών τμημάτων τους με την κατάλληλη επιφανειακή επεξεργασία που να αποκλείει τη σκουριά και τη διάβρωση των μεταλλικών στηριγμάτων, - να εξαλειφθούν οι ηχογέφυρες και να μειωθούν στο ελάχιστο οι θερμογέφυρες Όλα τα στοιχεία των κουφωμάτων θα τοποθετούνται σε καθαρά και στέρεα υπόβαθρα. Φύλλα κουφώματος Κάθε κάσα που συνοδεύεται και από τα αντίστοιχα φύλλα τα οποία φέρουν χειρολαβές, κλειδαριά και λοιπά εξαρτήματα πρέπει να είναι σημασμένα έτσι, ώστε να μπορούν να αντιστοιχηθούν άμεσα.

31 Ευθύς ως επιτρέπει η πρόοδος των εργασιών θα τοποθετούνται και θα ρυθμίζονται τα φύλλα, έτσι ώστε να ανταποκρίνονται στις απαιτήσεις, να μην υπερβαίνουν τις ανοχές και να λειτουργούν απρόσκοπτα. Γενικές απαιτήσεις τοποθέτησης υαλοπινάκων Η τοποθέτηση των υαλοπινάκων και η σφράγιση θα γίνεται σύμφωνα με την αντίστοιχη ΕΤΕΠ. Τα μεγέθη των υαλοπινάκων (διαστάσεις) θα λαμβάνονται είτε στο εργοτάξιο είτε στο εργοστάσιο-εργαστήριο του κατασκευαστή. Οι υαλοπίνακες, θα έχουν σήμανση CE. Παρεμβύσματα στεγανότητας Τα παρεμβύσματα στεγανότητας θα τοποθετούνται και θα ασφαλίζονται στις υποδοχές τους, όπως ορίζεται στα εγχειρίδια συναρμολόγησης. Στις γωνίες τα παρεμβύσματα θα κόβονται κατά την διχοτόμο έτσι, ώστε να υπάρχει συνέχεια και να επιτυγχάνεται η στεγανότητα σε νερό και αέρα. Η τοποθέτηση του κεντρικού λάστιχου στεγάνωσης θα γίνεται με τη χρήση πρεσαριστών λαστιχογωνιών, οι οποίες πρέπει να κολληθούν με τα ευθύγραμμα τμήματα του λάστιχου. Ειδικοί μηχανισμοί λειτουργίας Τοποθετούνται έτσι ώστε να ρυθμιστούν με τη μεγαλύτερη δυνατή ακρίβεια στα ολοκληρωμένα κουφώματα. Τοποθέτηση και ρυθμίσεις θα γίνουν σύμφωνα με τις οδηγίες των κατασκευαστών τους. Αντίγραφα των έντυπων οδηγιών των συστημάτων θα παραδίδονται στην Επίβλεψη πριν την έναρξη των τοποθετήσεών τους ή με την υποβολή των κατασκευαστικών σχεδίων από τον κατασκευαστή των κουφωμάτων. Μεταφορές κουφωμάτων στο εργοτάξιο Ο κατασκευαστής των κουφωμάτων θα φροντίζει επιμελώς τη συσκευασία τους για μεταφορά στο εργοτάξιο χρησιμοποιώντας τα κατάλληλα υλικά. Οι συσκευασίες θα γίνονται για κάθε ένα κούφωμα χωριστά με τη σήμανση του κωδικού αναγνώρισης. Στην περίπτωση που η επίβλεψη αποφασίσει να ελέγξει τα κουφώματα κατά την άφιξή τους στο έργο θα αποσυσκευάζονται από προσωπικό του κατασκευαστή και μόνο και θα επανασυσκευάζονται επί τόπου μετά την έγκρισή τους. Σε περίπτωση που κριθούν απορριπτέα θα απομακρύνονται αυθημερόν. Σφράγιση αρμών

32 Η φύση και ο προορισμός των αρμών απαιτεί την προσεκτική επιλογή των υλικών σφράγισης, τα οποία θα παρέχουν την ιδιότητα της στεγάνωσης, θα έχουν την απαιτούμενη ελαστικότητα και διάρκεια ζωής σε εξωτερικές συνθήκες, είτε αυτά είναι εύκαμπτα φύλλα (μεμβράνες -ταινίες) είτε εύπλαστα άμορφης μάζας (μαστίχες) και θα προέρχονται από αναγνωρισμένους οίκους παραγωγής, συνοδευόμενα με τα απαραίτητα πιστοποιητικά και σημασμένα με την ένδειξη CE. Το πλάτος των αρμών στην εξωτερική πλευρά θα παρουσιάζει συνολική επιτρεπόμενη παραμόρφωση της τάξης του 25%. Λόγω των μικρών καταπονήσεων που εμφανίζονται στην εσωτερική πλευρά, μπορούν να χρησιμοποιηθούν μονωτικά υλικά με επιτρεπόμενη συνολική παραμόρφωση 15%. Επιπλέον, θα πρέπει να δίδεται προσοχή στις επιφάνειες πρόσφυσης και τα συστατικά στοιχεία αυτών. Οι πλευρές των αρμών θα είναι καθαρές και το χρησιμοποιούμενο υλικό σφράγισης θα έχει απόλυτη συμβατότητα με το υλικό του δομικού στοιχείου. Τα υλικά σφράγισης θα παρουσιάζουν επαρκή ικανότητα πρόσφυσης και τις απαιτούμενες αντοχές σε θλίψη - κάμψη - υπεριώδη ακτινοβολία - χαμηλή και μέγιστη θερμοκρασία (-20 C έως +100 C) κ.λ.π. Για την έγκρισή τους θα προσκομίζονται οι τεχνικές προδιαγραφές και τα πιστοποιητικά τους στην Επίβλεψη. Στις περιπτώσεις που η σφράγιση γίνεται σε δομικό στοιχείο από φυσικό πέτρωμα όπως λίθινη επένδυση - πλάκες μαρμάρου κ.λ.π. το υλικό δεν θα διασπείρεται στη μάζα του δημιουργώντας ανεξίτηλους ρύπους. Ως εύκολο υλικό με ικανοποιητικό βαθμό αισθητικού και λειτουργικού αποτελέσματος είναι η εύπλαστη άμορφη μάζα, κοινώς ονομαζόμενη μαστίχη, η οποία έχει ως βάση σύνθεσης την πολυουρεθάνη, τις ακρυλικές οργανικές ρητίνες και τις ρητίνες σιλικόνης. Μαστίχες ασφαλτικής βάσης είναι ακατάλληλες για τις κατασκευές αλουμινίου. Οι ακρυλικές και πολυουρεθανικές μαστίχες είναι δυνατόν να βαφούν με χρώματα κυρίως ακρυλικής βάσης, δυνατότητα που συμβάλλει στην αισθητική του κτιρίου. Οι μονωτικές ταινίες αποτελούνται κυρίως από αφρώδη πολυουρεθάνη με ανοικτή δομή κυψελών, η οποία έχει εμπλουτιστεί με ειδικό μέσο εμποτισμού. Οι μονωτικές ταινίες από βουτύλιο και ισοβουτυλένιο καθώς και οι ελαστομερείς ταινίες αρμού είναι κατάλληλες για μεγάλους αρμούς (από 20 mm περίπου) και για συστήματα τοιχοποιίας με πολλαπλά κελύφη. Ο τρόπος στεγάνωσης των αρμών καθώς και τα υλικά θα προτείνονται από τον κατασκευαστή των κουφωμάτων και θα εγκρίνονται από την Επίβλεψη, η οποία μπορεί να ζητήσει τις σχετικές προδιαγραφές και τα πιστοποιητικά δοκιμών. Όλες οι μαστίχες θα φέρουν τη σήμανση CE. Μέτρα Προστασίας Κουφωμάτων Κατά και μετά την τοποθέτηση κουφωμάτων από αλουμίνιο θα λαμβάνονται όλα τα αναγκαία μέτρα προστασίας τους, ώστε να μην υποστούν ζημίες από επόμενες εργασίες μέχρι την παράδοση του 'Έργου.

33 Όλες οι τοποθετημένες κατασκευές θα έχουν τα αυτοκόλλητα φύλλα προστασίας των διατομών και τις σημάνσεις των υαλοπινάκων που τους καθιστούν ορατούς, θα αφαιρούνται με ιδιαίτερη έγγραφη εντολή του επιβλέποντος. Τα σημεία των κατασκευών που είναι εκτεθειμένα σε κινδύνους κρούσης θα προστατεύονται με κατάλληλα άκαμπτα υλικά. Η παράδοση-παραλαβή του έργου αντικατάστασης των κουφωμάτων, θα συνοδεύεται με την παράδοση από τον Κατασκευαστή κουφωμάτων, πλήρους φακέλλου σήμανσης και ετικέτας CE, ήτοι: 1. ΠΙΣΤΟΠΟΙΗΤΙΚΆ ΑΡΧΙΚΏΝ ΔΟΚΙΜΏΝ ΤΥΠΟΥ ΑΛΟΥΜΙΝΙΩΝ ΚΑΙ ΥΑΛΟΠΙΝΑΚΩΝ ΓΙΑ ΟΛΟΥΣ ΤΟΥΣ ΤΥΠΟΥΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ 2. ΣΥΜΒΑΣΗ ΣΥΝΕΡΓΑΣΙΑΣ, ΣΕ ΙΣΧΥ ΜΕ ΤΟΝ/ΤΟΥΣ ΠΑΡΑΓΩΓΟ/ΟΥΣ ΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΑΛΟΥΜΙΝΙΟΥ 3. ΔΗΛΩΣΕΙΣ ΕΠΙΔΟΣΗΣ ΓΙΑ ΚΑΘΕ ΜΙΑ ΕΚ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΜΕ ΣΦΡΑΓΙΔΑ ΚΑΙ ΥΠΟΓΡΑΦΗ 4. ΑΝΤΙΓΡΑΦΟ ΠΙΣΤΟΠΟΙΗΤΙΚΟΥ ISO ή FPC 5. ΕΡΓΟΣΤΑΣΙΟ ΒΑΦΗΣ ΚΑΙ ΕΡΓΟΣΤΑΣΙΟ ΚΩΔΙΚΟ ΠΟΥΔΡΑΣ 6. ΓΡΑΠΤΗ ΕΓΓΥΗΣΗ 10 ΕΤΩΝ

34 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Τεχνική Περιγραφή Οι εργασίες αφορούν στην αποξήλωση με προσοχή και απομάκρυνση των υφιστάμενων (όπου υπάρχουν) ελαττωματικών στρώσεων θερμομόνωσης και υγρομόνωσης στο δώμα του πρώην Δημαρχείου Χαλκηδόνας (μπαλκόνι Α ορόφου και δώμα Ά Ορόφου) και στο Γυμνάσιο και εν συνεχεία την εφαρμογή ανεστραμμένης θερμομόνωσης με μονή στεγανωτική στρώση με στόχο την επίτευξη των ενεργειακών συνθηκών που έχουν προδιαγραφεί στο εγκεκριμένο ΣΧΥ και παράλληλη επιδίωξη την κάλυψη των απαιτήσεων του νέου Κ.Εν.Α.Κ. Η απόδοση και η αντοχή των δωμάτων στο χρόνο εξαρτάται από πολλούς παράγοντες, μεταξύ των οποίων είναι και η θέση της θερμομόνωσης στην κατασκευή. Αν η θερμομόνωση τοποθετηθεί κάτω από τη φέρουσα πλάκα σκυροδέματος (κατασκευή ψυχρής οροφής), η πλάκα παραμένει συνεχώς ψυχρή με πιθανό αποτέλεσμα τη συμπύκνωση υδρατμών. Η θερμομόνωση που τοποθετείται πάνω από τη φέρουσα πλάκα, αλλά κάτω από τη στεγανωτική στρώση (κατασκευή θερμής οροφής) ελαχιστοποιεί τον κίνδυνο της συμπύκνωσης υδρατμών. Όμως, λόγω του ότι η στεγανωτική στρώση είναι θερμικά απομονωμένη από την υπόλοιπη κατασκευή της οροφής, είναι εκτεθειμένη σε μεγάλες θερμοκρασιακές διακυμάνσεις, με συνέπεια να αυξάνεται ο κίνδυνος πρόωρης αστοχίας της. Η κατασκευαστική αρχή της ανεστραμμένης θερμομόνωσης επιλύει το πρόβλημα τοποθετώντας τη θερμομόνωση πάνω από τη στεγανωτική στρώση, διατηρώντας την σε σταθερή θερμοκρασία, κοντά στη θερμοκρασία του εσωτερικού του κτηρίου και προστατεύοντάς την από τις καταστρεπτικές επιπτώσεις της υπεριώδους ακτινοβολίας και τις μηχανικές κακώσεις. Η θερμομόνωση, με αυτόν τον τρόπο, προστατεύει τη στεγανωτική κάλυψη από: τις μεγάλες θερμοκρασιακές μεταβολές: +80 C έως -20 C, τη διάβρωση λόγω καιρικών συνθηκών, τις μηχανικές κακώσεις κατά τη διάρκεια της κατασκευής, της χρήσης και της συντήρησης του δώματος. Το σύστημα ανεστραμμένης θερμομόνωσης δώματος με τοποθέτηση θερμομονωτικού πλακιδίου (ενδεικτικού τύπου POLYTILE DOW ή Marsipus TL ή FIBROTILE XPS, ή ισοδύναμου υλικού) ως τελική στρώση, είναι ιδανικό για τη θερμομόνωση δωμάτων βαριάς κατασκευής και προσφέρει ένα ανθεκτικό και αισθητικά άρτιο τελείωμα για δώματα, όπου προβλέπεται βατότητα για συντήρηση, δημιουργώντας παράλληλα στο εσωτερικό του κτιρίου τις συνθήκες θερμικής άνεσης που πρέπει να επικρατούν.

35 Συνοπτικά αναφέρονται κάποιες από τις ιδιότητες του θερμομονωτικού πλακιδίου: Ο υψηλός βαθμός θερμομόνωσής του με λ=0.033 W/mk, αλλά και το άσπρο χρώμα του, το καθιστούν ιδανικό για θερμομόνωση υφιστάμενων δωμάτων. Με την τοποθέτηση του πλακιδίου στην ταράτσα, η απώλεια σε ενέργεια μπορεί να μειωθεί μέχρι και 90%. Η απλή κατασκευή του και το μικρό βάρος του θερμομονωτικού πλακιδίου, καθιστούν την τοποθέτησή του εύκολη. Με την τοποθέτηση του πλακιδίου αυτού, το δώμα είναι επισκέψιμο. Έχει πολύ καλή αντοχή στο βάρος, αφού μπορούν να τοποθετηθούν στην επιφάνειά του κομπρεσέρ κλιματιστικών, ηλιακά πλαίσια και άλλα συνήθη χρειώδη ενός δώματος. Έχει τη δυνατότητα επαναχρησιμοποίησης σε προσθήκη ή και επέκταση του κτιρίου. Προστατεύει την υγρομόνωση από την ηλιακή ακτινοβολία, επεκτείνοντας έτσι τη διάρκεια ζωής της. Σε περίπτωση επιδιόρθωσης της υγρομόνωσης, είναι πολύ εύκολο να μετακινηθούν οι πλάκες αυτές και να επανατοποθετηθούν μετά την επιδιόρθωσή της. Επισημαίνεται ότι για τις εργασίες παρέμβασης θερμομόνωσης θα ακολουθήσουν τις οδηγίες ΕΛΟΤ ΤΠ :2009 & ΕΛΟΤ ΤΠ :2009. Τεχνικές Προδιαγραφές Αναλυτικά οι εργασίες/ενέργειες που πρέπει να υλοποιηθούν κατά σειρά και οι σχετικές τεχνικές προδιαγραφές, έχουν ως ακολούθως: 1. Προετοιμασία της επιφάνειας Θα προηγηθεί αποξήλωση των στρώσεων της υφιστάμενης ελαττωματικής μόνωσης (μονωτικά υλικά, πλακίδια, ασφαλτόπανα, λοιπές λεπτές επιστρώσεις κλπ), καθώς και απομάκρυνση των μεταλλικών κατασκευών και λοιπών μηχανημάτων / εξοπλισμού που βρίσκονται στην επιφάνεια του δώματος, τα οποία θα επανατοποθετηθούν μετά την ολοκλήρωση της παρέμβασης θερμομόνωσης δώματος. Ακολουθεί πολύ καλός καθαρισμός της επιφάνειας της πλάκας του δώματος με υδροβολή, ώστε να απομακρυνθεί η σκόνη, κάθε χαλαρό ή σαθρό τμήμα αυτής και κάθε ξένο υλικό.

36 Όπου απαιτείται θα πραγματοποιηθεί αποκατάσταση των ρύσεων (κλίση τουλάχιστον 1,5%) και τοπικών βλαβών με εφαρμογή τοπικών επιστρώσεων τσιμεντοκονίας και χρήση επισκευαστικών κονιαμάτων και αναστολέων διάβρωσης. 2. Κατασκευή περιμετρικού περιθωρίου Για την άμβλυνση της γωνίας ανόδου της στεγανωτικής στρώσης στα στηθαία πραγματοποιείται η κατασκευή περιμετρικού περιθωρίου (λούκι) από τσιμεντοκονίαμα σε δύο στρώσεις. Στην πρώτη στρώση θα χρησιμοποιηθεί άμμος λατομείου, ενώ στη δεύτερη άμμος θαλάσσης. Τα λούκια κατασκευάζονται περιμετρικά και κατά μήκος όλων των κατακόρυφων στοιχείων του δώματος. Πλάτος και ύψος λουκιών τουλάχιστον 5cm και ακτίνα καμπυλότητας, περίπου 2,5cm. 3. Επάλειψη ασταριού Επάλειψη της επιφανείας εφαρμογής της παρέμβασης θερμομόνωσης με ελαστομερή ασφαλτική κόλλα ψυχρής εφαρμογής, με κατανάλωση περίπου 0,40-0,50 kg/m 2, το οποίο, βάσει πιστοποιητικού από εγκεκριμένο εργαστήριο, είναι σύμφωνο με την προδιαγραφή ASTM D Εφαρμογή στεγανωτικής στρώσης Ακολουθεί διάστρωση και πλήρης επικόλληση της ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης με πολυεστέρα υψηλής σταθερότητας, βάρους 4,5 kg/m 2 η οποία θα πληροί την προδιαγραφή ASTM. Η ανωτέρω μεμβράνη, θα είναι ελαστομερούς βάσεως, δηλαδή το ασφαλτικό της συνθετικό θα αποτελείται από άσφαλτο τροποποιημένη με συνθετικό καουτσούκ (SBS Modified Bitumen), το συνολικό της βάρος θα είναι 4,5kg/m 2, θα φέρει εσωτερικό οπλισμό από πολυεστερικό ύφασμα υψηλής διαστασιολογικής σταθερότητας, ενώ η άνω θα φέρει επικάλυψη ψηφίδας λευκού χρώματος. Η μεμβράνη θα έχει τα παρακάτω τεχνικά χαρακτηριστικά, τα οποία θα βεβαιώνονται με αντίστοιχο πιστοποιητικό: Α. Ευκαμψία σε χαμηλές θερμοκρασίες: -20 ºC Β. Μηχανικές αντοχές Γ. Τάση θραύσης (EN ) Κατα μήκος : > 450 N Εγκάρσια : > 350 N

37 $. Επιμήκυνση θραύσης (EN ) Κατά μήκος : > 40% Εγκάρσια : > 40% Ε. Θερμική διαστασιολογική σταθερότητα σύμφωνα με EN 1108 Η διάστρωση των φύλλων της μεμβράνης πραγματοποιείται πάντοτε από το κατώτερο σημείο των ρύσεων με την κατά μήκος διάσταση κάθετη προς τις ρύσεις. Η επικόλληση των στεγανωτικών φύλλων επιτυγχάνεται πάντοτε με χρήση φλόγιστρου προπανίου. Οι κατά μήκος αλληλοεπικαλύψεις των φύλλων της ασφαλτικής στεγανωτικής μεμβράνης είναι κατά 8-10εκ. και οι κατά πλάτος του ρολού επικαλύψεις ~15εκ. Η επικόλληση επιτυγχάνεται στα σημεία αυτά με θερμοκόλληση - σύντηξη του ιδίου υλικού, αφού έχει προηγηθεί η συγκόλληση του υπολοίπου σώματος της μεμβράνης με το υπόστρωμα, πάντοτε με χρήση φλόγιστρου προπανίου. Η θερμοκρασία συγκόλλησης είναι τέτοια, ώστε στο άκρο της αλληλοεπικάλυψης της μεμβράνης να εμφανίζεται πάντοτε συντηγμένο υλικό. Οι κατά πλάτος του ρολού επικαλύψεις (περίπου 15εκ.), δεν πρέπει να συμπίπτουν έτσι ώστε να εμφανίζονται τέσσερις γωνίες στο ίδιο σημείο. Για τον λόγο αυτό η κάθε σειρά ξεκινά με εναλλαγή διαφορετικού μήκους μεμβράνη (π.χ. μισό, ολόκληρο, μισό κλπ). Επί των στηθαίων και γενικά επί των κατακόρυφων επιφανειών απόληξης ανέρχεται ειδική λωρίδα της στεγανωτικής μεμβράνης πλάτους 50εκ., σε ύψος 20-30εκ. αφού προηγουμένως η επιφάνεια θα έχει ασταρωθεί με ασφαλτικό βερνίκι και στερεώνεται μηχανικά με λάμα γαλβανισμένης λαμαρίνας πάχους 1 mm, βίδες και βύσματα σύμφωνα με τα στοιχεία της μελέτης. Εδώ θα πρέπει να δοθεί προσοχή έτσι ώστε η λάμα να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. 5. Υδρορροές Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν, ειδικές κεφαλές από ειδικό πολυμερές υλικό, εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. Η στερέωση των ειδικών κεφαλών επί των υδρορροών θα γίνει με τον καταλληλότερο τρόπο. Η εσωτερική περίμετρος του σωλήνα της υδρορροής, στα σημεία όπου εφάπτεται με τις ειδικές κεφαλές, χρειάζεται να στεγανοποιηθεί με πλαστομερή ασφαλτική μαστίχα. Οι ειδικές αυτές κεφαλές θα πρέπει να είναι κατασκευασμένες εξ' ολοκλήρου από υλικό συμβατό για επαφή με τις ασφαλτικές μεμβράνες. Προσοχή πρέπει να δοθεί ώστε το πέλμα των υδρορροών να κολληθεί ανάμεσα στις δύο στρώσεις ασφαλτικών μεμβρανών..

38 Μετά την πλήρη σύνδεση των κεφαλών υδρορροών με τις ασφαλτικές μεμβράνες, τοποθετούνται ειδικές σήτες για την μελλοντική αποφυγή φραγής τους από φερτά υλικά, φύλλα, κλπ. 6. Διάστρωση γεωυφάσματος Επί της στεγανωτικής επιφάνειας προ της τοποθέτησης των θερμομονωτικών πλακιδίων, πραγματοποιείται διάστρωση πολυεστερικού μη-υφαντού γεωϋφάσματος 150gr/m 2 για προστασία του θερμο-υγρομονωτικού συστήματος και τη δημιουργία διαχωριστικής επιφάνειας μεταξύ των δύο υλικών, με επικαλύψεις 150mm κάθετα προς την κλίση του δώματος. Συνίσταται οι επικαλύψεις να οδεύουν προς την κατωφέρεια της κλίσης. Σε ανακάμψεις και διεισδύσεις το γεωύφασμα θα πρέπει να στρέφεται προς τα επάνω ώστε να τελειώνει πάνω από την επιφάνεια του έρματος. 7. Δημιουργία θερμομονωτικής στρώσης Ακολουθεί η τοποθέτηση θερμομονωτικών πλακιδίων ενδεικτικού τύπου POLYTLE DOW ή Marsipus TL ή FIBROTILE XPS ή ισοδύναμου υλικού, αδιαπέραστων από την υγρασία, με πάχος αφρώδους εξηλασμένης πολυστερίνης 5 cm, με επικάλυψη ειδικής βιομηχανικής τσιμεντοκονίας/κονιάματος βατότητας, αδιαπέραστη από το νερό, πάχους 2cm πρεσσαρισμένη στην θερμομονωτική πλάκα και συντελεστή θερμικής αγωγιμότητας λ=0.033 W/(mK) ή μικρότερο. Οι πλάκες τελικής επιφάνειας έχουν πατούρα περιμετρικά που επιτρέπει στην σύνδεση τους, αφήνοντας παράλληλα αρμούς για την ελεύθερη διακίνηση υδρατμών και νερών της βροχής, ενώ δυσκολεύει την ανάρπασή τους από τον αέρα. Το βάρος τους είναι από 25 kg/m 2 και άνω, και οι διαστάσεις τους 30Χ30 ή 30Χ60.Tιμή ανά τετραγωνικό μέτρο (m 2 ). Οι 4 πλευρές του πλακιδίου έχουν διαμόρφωση ραμποτέ (αρσενικό-θηλυκό) που εξασφαλίζει την αποφυγή δημιουργίας θερμογεφυρών, την τέλεια συναρμολόγηση και σταθερότητα τους και την πολύ καλή βατότητα του δώματος. Το ειδικό κονίαμα με πρόσθετα πολυμερή έχει πολύ καλή αντοχή στη συμπίεση, είναι απρόσβλητο από καιρικές συνθήκες και έχει ειδική αντιολοσθιτική επιφάνεια με ραβδώσεις. Στην περίπτωση που οι διαστάσεις των πλακιδίων είναι 0.30εκ. Χ 0.60εκ τότε τα πλακίδια δεν τοποθετούνται το ένα δίπλα στο άλλο, αλλά το δεύτερο πλακίδιο τοποθετείτε από την μέση του πρώτου και μετά, δηλαδή από τα 15εκ του μήκους και

39 μετά, έτσι ώστε η τοποθέτηση κατά αυτόν τον τρόπο να καθιστά ισχυρό δέσιμο όχι μόνο των δύο αλλά ολόκληρου του συστήματος. Τα θερμομονωτικά πλακίδια πρέπει να συνοδεύονται από πιστοποιητικό EN 13164: Διάστρωση έρματος με αδρανή υλικά Ακολουθεί η διάστρωση, με προσοχή ώστε να μην τραυματιστούν τα υποκείμενα υγροθερμομονωτικά υλικά, στρώσεων δια χαλικιού και θραυστών υλικών με στρογγυλεμένα άκρα οιοδήποτε πάχους και σε οποιοδήποτε ύψος από του εδάφους, για την πλήρωση αρμών πλάτους 5cm 7cm περιμετρικά του δώματος για την αποστράγγιση των όμβριων υδάτων και την προστασία της στεγανωτικής μεμβράνης. Προσοχή πρέπει να δοθεί στα στηθαία, όπου το γεωϋφασμα γυρνάει με τέτοιο τρόπο ώστε να μην τραυματίζεται η στεγανωτική μεμβράνη από το έρμα. Επισήμανση: Απαιτούνται τα παρακάτω στοιχεία για τα προς εφαρμογή υλικά: o Σήμανση/πιστοποιητικό CE o ISO 9001:2008 και ISO 14001:2004 για τις εργοστασιακές μονάδες παραγωγής των προϊόντων (πιστοποίηση από φέρουν από αναγνωρισμένους φορείς). o Τεχνικά φυλλάδια. o Πιστοποιητικά από εγκεκριμένα εργαστήρια που να αποδεικνύουν ότι πληρούν τις αναφερόμενες τεχνικές προδιαγραφές.

40 ΠΑΡΕΜΒΑΣΕΙΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Λόγω της ιδιαιτερότητας των χαρακτηριστικών των Η/Μ παρεμβάσεων, η ανάλυση των τεχνικών περιγραφών/προδιαγραφών θα πραγματοποιηθεί ανά κτίριο: ΠΡΩΗΝ ΔΗΜΑΡΧΕΙΟ Ν.ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή Οι παρεμβάσεις στις Η/Μ εγκαταστάσεις για την ενεργειακή αναβάθμιση του Πρώην Δημαρχείου Νέας Χαλκηδόνας περιλαμβάνουν : Αντικατάσταση υφιστάμενης αντλίας θερμότητας κλιματισμού (ψύξης / θέρμανσης) των χώρων, με νέα νεότερης τεχνολογίας με τα των αντιστοίχων στοιχείων δικτύου σωληνώσεων και εξαρτημάτων τους και ηλεκτρικών εγκαταστάσεων που την αφορούν. Αντικατάσταση Μονάδων Ανεμιστήρα - Στοιχείου Fan Coil Units (FCU) δαπέδου με νέα FCU δαπέδου ή οροφής και προσαρμογή του υφιστάμενου δικτύου σωληνώσεων ψυχρού / θερμού νερού και των υφιστάμενων ηλεκτρικών εγκαταστάσεων στις νέες μονάδες FCU. Εγκατάσταση μόνωσης σωληνώσεων κλιματισμού στα νέα δίκτυα σωληνώσεων. Σε όλα τα παραπάνω προβλέπονται: Αποξηλώσεις υπάρχουσας εγκατάστασης κλιματισμού που αντικαθίσταται και απομάκρυνση της από τον τόπο του έργου. Σύνδεση των νέων μηχανημάτων κλιματισμού με την ηλεκτρική εγκατάσταση. Τροφοδοσία των νέων μηχανημάτων κλιματισμού με δίκτυο νερού και δίκτυο για την αποχέτευσή τους. Βάσεις έδρασης μηχανημάτων, στηρίγματα. Σύστημα κεντρικού ελέγχου της εγκατάστασης κλιματισμού. Δοκιμές. Ό,τι άλλη εργασία ή υλικό απαιτηθεί για την παράδοση της εγκατάστασης κλιματισμού σε πλήρη και κανονική λειτουργία. Οι παρεμβάσεις συμπληρώνονται από την αποξήλωση μίας υφιστάμενης κλιματιστικής μονάδας στο δώμα (η οποία βρίσκεται εκτός λειτουργίας), για την τοποθέτηση θερμομόνωσης στο δώμα και την αποξήλωση τάπωμα του εξωτερικού δικτύου αεραγωγών της στους ορόφους, που εμποδίζουν στην εγκατάσταση των νέων

41 εξωτερικών κουφωμάτων. Όλα τα αποξηλωμένα μηχανήματα δίκτυα αεραγωγών απομακρύνονται από τον τόπο του έργου. Ειδικότερα: Αντικατάσταση Αντλίας Θερμότητας Το κυριότερο πρόβλημα του κτιρίου εστιάζεται στο σύστημα κλιματισμού του. Η παραγωγή του ψυχρού και θερμού νερού γίνεται από αντλία θερμότητας, ψυκτικής ισχύος 45kW, τοποθετημένη στο δώμα. Πρόκειται για παλιάς τεχνολογίας σύστημα, εξαιρετικά ενεργοβόρο. Η συντήρησή του δεν είναι τακτική και οι εγκαταστάσεις του είναι σε κακή κατάσταση. Η υφιστάμενη αντλία θερμότητας θα αντικατασταθεί με νέα νεότερης τεχνολογίας, ψυκτικής ισχύος 44kW (Τεξ = 37,5οC) και θερμικής ισχύος 34kW (Τεξ = 2,5οC), η οποία τοποθετηθεί στο δώμα στην θέση της υφιστάμενης όπως φαίνεται στα σχέδια. Η νέα αντλία θερμότητας θα έχει συντελεστή επίδοσης για θέρμανση τουλάχιστον COP = 3 (Τεξ = 7οC, Τνερ.προσ. = 45οC) και δείκτη ενεργειακής αποδοτικότητας για ψύξη τουλάχιστον EER = 2,6 (Τεξ = 35οC, Τνερ.προσ. = 7 ο C). Η νέα αντλία θερμότητας θα έχει ενσωματωμένη υδραυλική μονάδα που θα περιλαμβάνει κατ ελάχιστον αντλία κυκλοφορίας νερού και δοχείο διαστολής, ενώ δοχείο επαύξησης όγκου 200lt θα προβλέπεται επίσης ενσωματωμένο στην αντλία θερμότητας ή εξωτερικά τοποθετημένο. Η νέα αντλία θερμότητας θα λειτουργεί με ψυκτικό μέσο R407c ή R410Α, φιλικό προς το περιβάλλον, θα είναι scroll type και θα έχει χαμηλή στάθμη θορύβου. Η τοποθέτηση της στο δώμα θα γίνει πάνω σε αντικραδασμικά έδρανα. Από την αντλία θερμότητας θα αναχωρεί νέο δίκτυο σωληνώσεων χαλκού στο δώμα, το οποίο θα συνδέεται στις υφιστάμενες κατακόρυφες στήλες σωληνώσεων χαλκού που καταλήγουν στο δώμα και τροφοδοτούν τα FCU των χώρων του κτιρίου. Νέο δίκτυο σωληνώσεων χαλκού θα κατασκευασθεί από το κεντρικό κλάδο στο δώμα για την τροφοδότηση των δύο νέων FCU οροφής που τοποθετούνται στον Ά όροφο. Τα ως άνω νέα δίκτυα σωληνώσεων συμπληρώνονται με όλα τα απαραίτητα όργανα διακοπής, ρύθμισης προστασίας και ασφαλείας (βάνες, αντικραδασμικοί σύνδεσμοι, εξαεριστικά κ.λπ..) και θα μονωθούν σύμφωνα με τα αναφερόμενα και σε επόμενη παράγραφο. Η παρέμβαση περιλαμβάνει και τη σύνδεση της νέας αντλίας θερμότητας με την ηλεκτρική εγκατάσταση του κτιρίου. Στο δώμα υπάρχει ένας ηλεκτρικός πίνακας για τις παροχές του δώματος, ο οποίος είναι σε κακή κατάσταση και αντικαθίσταται μαζί με όλα τα όργανα του, ελέγχου και προστασίας. Από τον νέο ηλεκτρικό πίνακα στο δώμα θα περάσει νέα γραμμή ηλεκτρικής παροχής για την τροφοδότηση της αντλίας θερμότητας. Για την αποσυμφόρεση του υπάρχοντος γενικού ηλεκτρικού πίνακα (ΓΗΠ) του κτιρίου στο υπόγειο και τον καλύτερο έλεγχο των εγκαταστάσεων κλιματισμού προβλέπεται η

42 εγκατάσταση νέου κεντρικού ηλεκτρικού πίνακα κλιματισμού στο υπόγειο δίπλα στον υπάρχοντα γενικό ηλεκτρικό πίνακα του κτιρίου. Στον νέο κεντρικό ηλεκτρικό πίνακα κλιματισμού θα μεταφερθούν από τον ΓΗΠ οι ηλεκτρικές παροχές κλιματισμού αερισμού του κτιρίου. Για τον κεντρικό έλεγχο των εγκαταστάσεων κλιματισμού προβλέπεται σε κατάλληλη θέση στο ισόγειο, κεντρική μονάδα ελέγχου η οποία σε συνδυασμό με την αντίστοιχη καλωδίωση, τους διακόπτες ρελέ λειτουργίας, θα παρέχει δυνατότητες βασικού ελέγχου και επιτήρησης των εγκαταστάσεων κλιματισμού. Η κεντρική μονάδα ελέγχου θα περιλαμβάνει: Πάνελ ελέγχου της Αντλίας θερμότητας με βασικές λειτουργίες: - Έναρξη / Διακοπή κυκλώματος τοποθέτησης αντλίας θερμότητας σε λειτουργία (on/off) - Θέση κατάστασης λειτουργίας (ψύξη / θέρμανση) - Ένδειξη επισκευής / βλάβης Μπουτόν κεντρικού χειρισμού (on/off) των FCU και του ανεμιστήρα εξαερισμού των WC, o οποίος βρίσκεται στο δώμα. Για τη μείωση του θορύβου κατά τη λειτουργία των νέων εγκαταστάσεων που προβλέπονται στο δώμα, θα τοποθετηθούν ηχομονωτικά πετάσματα καταλλήλων διαστάσεων και τεχνικών προδιαγραφών ηχομόνωσης, σε συγκεκριμένες θέσεις όπως φαίνονται στο σχέδιο παρέμβασης Η/Μ εγκαταστάσεων του δώματος. Αντικατάσταση Μονάδων Ανεμιστήρα - Στοιχείου (FCU) Η εγκατάσταση κλιματισμού (ψύξη-θέρμανση) όλων των χώρων κύριας χρήσης του κτιρίου γίνεται με τη χρήση τοπικών κλιματιστικών μονάδων FCU τύπου δαπέδου. Το σύστημα κλιματισμού είναι δισωλήνιο (με σωλήνες χαλκού) και διαθέτει σωληνώσεις απορροής συμπυκνωμάτων. Μια ακόμα παρέμβαση για την ενεργειακή αναβάθμιση του κτιρίου είναι η αντικατάσταση των παλιών και κακής λειτουργίας FCU δαπέδου, με νέα FCU δαπέδου ή οροφής και η προσαρμογή του υφιστάμενου δικτύου σωληνώσεων ψυχρού / θερμού νερού και απορροής συμπυκνωμάτων και των υφιστάμενων ηλεκτρικών εγκαταστάσεων στις νέες μονάδες FCU. Στον Ά όροφο αποξηλώνονται τα υπάρχοντα FCU, ταπώνεται το δίκτυο σωληνώσεων τους και τοποθετούνται δύο νέα FCU οροφής σε νέες θέσεις, με νέο δίκτυο σωληνώσεων σύνδεσης, όπως φαίνεται στο αντίστοιχο σχέδιο. Στο μεσόροφο και στο υπόγειο στις θέσεις των αποξηλομένων FCU δαπέδου τοποθετούνται FCU οροφής και γίνεται προέκταση των υφιστάμενων δικτύων

43 σωληνώσεων ψυχρού / θερμού νερού και απορροής συμπυκνωμάτων από το δάπεδο στην οροφή για διασύνδεση με τις νέες μονάδες FCU. Στο ισόγειο και στο κλιμακοστάσιο, στις θέσεις των αποξηλομένων FCU δαπέδου τοποθετούνται νέα FCU δαπέδου, τα οποία συνδέονται στα υφιστάμενα δίκτυα σωληνώσεων. Εγκατάσταση θερμικής μόνωσης σωληνώσεων κλιματισμού Όλα τα νέα δίκτυα σωληνώσεων ψυχρού / θερμού νερού FCU στο δώμα και μέσα στο κτίριο θα μονωθούν με σωλήνες από θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ. Ο συντελεστής θερμικής αγωγιμότητας του θερμομονωτικού υλικού θα είναι λ 0,040 W/(mk) σε θερμοκρασία 200 C και το πάχος θερμομόνωσης όπως αναφέρεται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης. Ιδιαίτερα για τη διέλευση σωληνώσεων από εξωτερικούς χώρους (χώρους εκτεθειμένους στον εξωτερικό αέρα) προβλέπεται η προστασία της θερμομόνωσης με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Ανάλογα με τα παραπάνω θα μονωθούν και όλα τα εμφανή ή επισκέψιμα υπάρχοντα δίκτυα σωληνώσεων που έχουν ανεπαρκή ή φθαρμένη μόνωση. Στην περίπτωση εφαρμογής θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Κατασκευαστικά στοιχεία στα τμήματα παρεμβάσεων Το δίκτυο σωληνώσεων θα κατασκευαστεί από χαλκοσωλήνες και εξαρτήματα βαρέως τύπου κατά ΕΛΟΤ 616. Στις διελεύσεις των σωληνώσεων μέσα από οικοδομικά στοιχεία ως οδηγός διέλευσης θα χρησιμοποιηθεί τμήμα σωλήνα μεγαλύτερης διαμέτρου. Στα νέα δίκτυα επιπλέον των νέων σωληνώσεων μονώνονται οι συλλέκτες προσαγωγής, επιστροφής και τα όργανα. Tα δίκτυα πριν την μόνωση θα έχουν υποστεί δοκιμές πίεσης, στεγανότητας κλπ. Οι σωληνώσεις θα εγκατασταθούν με τρόπο που να δίνεται στο θεατή εντύπωση σωστής διάταξης των εγκαταστάσεων και να είναι δυνατή η εύκολη διάκριση και συντήρηση των δικτύων. Θα οδεύουν παράλληλα και κάθετα προς τα οικοδομικά στοιχεία του κτιρίου και μεταξύ τους. Επίσης οι μεταξύ τους αποστάσεις και προς τα οικοδομικά στοιχεία θα είναι τέτοιες ώστε να επιτρέπουν την ευχερή προσπέλαση προς αυτές και την μόνωση τους.

44 Όπου υπάρχει φίλτρο, μηχάνημα, αντλία, όργανο κλπ. θα εγκατασταθούν φλάντζες ή ρακόρ ώστε να είναι δυνατή η αποσύνδεση τους. Γενικά θα χρησιμοποιηθούν βάννες σφαιρικού τύπου (BALL VALVE) ορειχάλκινες με έδρα ΤΕFLON. Όλα τα όργανα διακοπής, ρυθμίσεως, κλπ. θα είναι κατάλληλα για πίεση λειτουργίας 10 atm και θερμοκρασία απο C. Τα τμήματα που δεν μονώνονται θα βαφούν με δύο στρώσεις βερνικόχρωμα αποχρώσεως της εγκρίσεως της επίβλεψης. Οι μονώσεις θα προστατεύονται έναντι μηχανικών καταπονήσεων στα σημεία στήριξηςανάρτησης των δικτύων με δακτυλίους πολυουρεθάνης κατάλληλης διατομής. Σε όλους τους σωλήνες θα τοποθετηθούν τα απαραίτητα διαστολικά και θα στηριχθούν όπως προβλέπουν οι προδιαγραφές τους για να παραλαμβάνουν τις διαστολές των σωλήνων αυτών. Επίσης όπου είναι απαραίτητο θα τοποθετηθούν αντίστοιχα αντικραδασμικά στα σημεία σύνδεσης συσκευών που παράγουν κραδασμούς. Ιδιαίτερη προσοχή απαιτείται για την έδραση των μηχανημάτων και ιδιαίτερα της αντλίας θερμότητας Η έδραση θα γίνει μέσω κατάλληλων βάσεων, με στόχο την αποφυγή μετάδοσης κραδασμών και θορύβου. Η επιλογή των βάσεων θα γίνει στην φάση κατασκευής σύμφωνα με μελέτη, η οποία θα λάβει υπόψη της το βάρος και την ταχύτητα περιστροφής και θα εκπονηθεί από την αντίστοιχη εταιρεία προμηθείας των ελαστικών παρεμβυσμάτων. Ο Ανάδοχος είναι υποχρεωμένος να υπολογίσει ακριβώς τις διαμέτρους σύμφωνα με τις τελικές κατασκευαστικές διατάξεις των δικτύων, τα μηχανήματα, κ.α. Το ίδιο ισχύει και για τους κυκλοφορητές - αντλίες, για τους οποίους, πρέπει να υπολογισθούν ακριβώς τα τεχνικά τους χαρακτηριστικά, σύμφωνα με τις συνθήκες κατασκευής. Απαιτείται δε ελαστική στήριξη τους με τα αντίστοιχα δίκτυα. Αυτόματα εξαεριστικά θα εγκατασταθούν σε επίκαιρα σημεία των δικτύων, ώστε να εξασφαλίζεται ο μη εγκλωβισμός αέρα εντός αυτών. Τέτοια σημεία είναι οι απολήξεις των κατακόρυφων στηλών, οι καθ ύψος αλλαγές και διαμορφώσεις για την αποφυγή οικοδομικών στοιχείων, οι αλλαγές κλίσεις εκτεταμένων δικτύων, κ.λ.π. Όλα τα επιλεγόμενα μηχανήματα (αντλία θερμότητας, FCU) θα είναι πιστοποιημένα κατά EUROVENT ή ισοδύναμη πιστοποίηση.

45 Τεχνικές Προδιαγραφές ΓΕΝΙΚΑ Αντικείμενο Αντικείμενο αυτού του μέρους της Τεχνικής Προδιαγραφής είναι ο καθορισμός των τεχνικών στοιχείων των συσκευών και μηχανημάτων των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου, καθώς και των υλικών των διαφόρων δικτύων που αφορούν στις παρεμβάσεις για την ενεργειακή αναβάθμιση του Πρώην Δημαρχείου Νέας Χαλκηδόνας. Κανονισμοί Οι κανονισμοί με τους οποίους πρέπει να συμφωνούν τα τεχνικά στοιχεία των μηχανημάτων, συσκευών και υλικών των εγκαταστάσεων, αναφέρονται παρακάτω: ΓΟΚ ΝΟΚ ΤΟΤΕΕ 2423/86: Κλιματισμός ΤΟΤΕΕ 2425/86: Υπολογισμός φορτίων κλιματισμού Ο Κανονισμός Ενεργειακής Απόδοσης Κτηρίων - Κ.Εν.Α.Κ. (Φ.Ε.Κ. Β407/ ) DIN 470/1959 ΕΛΟΤ 447 ASHRAE HANDBOOKS ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" Τα ξένα πρότυπα και οδηγίες VDE, DIN κ.λ.π. VDE 108 «Κατασκευή ηλεκτρικών εγκαταστάσεων σε κτίρια συγκέντρωσης μεγάλου αριθμού ατόμων». Ποιότητα Υλικών Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούρια και τυποποιημένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Όλα τα υλικά που προμηθεύονται από τον ανάδοxο για το έργο θα είναι καινούργια, εγκεκριμένα από το Υπουργείο Βιομηxανίας, θα φέρουν την σήμανση CE και θα συνοδεύονται από τη δήλωση πιστότητας CE.

46 Για όλα τα μηχανήματα θα υπάρχει πιστοποιητικό ISO για το εργοστάσιο παραγωγής και επίσης θα είναι πιστοποιημένα και κατά EUROVENT ή ισοδύναμη πιστοποίηση. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δεν θα γίνονται δεκτά. β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφόσον εγκριθούν από τον επιβλέποντα μηχανικό. Διαδικασία Προσκομίσεως - Εγκρίσεων Υλικών Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απορρίψεως οποιουδήποτε υλικού που η ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκαταστάσεως. Ο ανάδοχος είναι υποχρεωμένος να υποβάλει στην αρμόδια Τεχνική Υπηρεσία και στον Επιβλέποντα Μηχανικό εικονογραφημένα έντυπα τεχνικών χαρακτηριστικών, διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών για όλα τα μηχανήματα και συσκευές των διαφόρων εγκαταστάσεων, πριν από την παραγγελία ή προσκόμιση οποιουδήποτε μηχανήματος ή συσκευής. Προδιαγραφές Υλικών Στις επόμενες σελίδες προδιαγράφονται τα υλικά των διαφόρων δικτύων και τα τεχνικά στοιχεία των μηχανημάτων και συσκευών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Γενική Παρατήρηση Όταν οι οριζόντιοι αγωγοί και σωλήνες συναντούν τοιχώματα ή διαφράγματα πυροστεγή και περιβάλλονται από αναφλέξιμη μόνωση, αυτή πρέπει να διακοπεί κατά το πάχος του τοιχώματος και τα κενά μεταξύ του αγωγού και της οπής του τοιχώματος να γεμίσουν με κατάλληλο άκαυστο υλικό (π.χ λιθοβάμβακα).

47 ΔΙΚΤΥΑ ΣΩΛΗΝΩΣΕΩΝ Τα δίκτυα σωληνώσεων θερμού - ψυχρού νερού θα κατασκευαστούν από χαλκοσωλήνες. Χαλκοσωλήνες Οι χαλκοσωλήνες και τα εξαρτήματά τους, θα είναι σύμφωνα με τους κανονισμούς του ΕΛΟΤ 616 και 617 και το DIN Οι σωλήνες θα είναι από ηλεκτρολυτικό χαλκό καθαρότητας 99,9% διαμορφωμένοι δι εξελάσεως (EXTRUSION) και χωρίς να έχουν ραφές ή οτιδήποτε άλλο είδος αποκατάστασης συνεχείας. Οι σωλήνες πρέπει να έχουν καθαρισθεί με φώσφορο μετά τη διαμόρφωσή τους, προβλέπεται δε να είναι ημίσκληροι (ελάχιστο φορτίο θραύσης 30ΚΡ/mm2) για τις διαμέτρους από Φ 18 και άνω. Για τις διαμέτρους έως Φ 15 γίνονται δεκτοί σωλήνες ανοπτημένοι σε ρόλους (ελάχιστο φορτίο θραύσης 20ΚΡ/mm2) Οι εξωτερικές διάμετροι των σωλήνων προβλέπονται τυποποιημένες κατά ISO 274. Για τη σύνδεση των δικτύων χαλκοσωλήνων με εξαρτήματα κοχλιωτά (βάνες, φίλτρα κλπ) θα συγκολλώνται επί των σωλήνων κατάλληλα εξαρτήματα από φωσφορούχο ορείχαλκο τα οποία θα είναι κολλητά από το ένα άκρο και κοχλιωτά από το άλλο. Οι διαστάσεις των χαλκοσωλήνων θα είναι τυποποιημένες σύμφωνα με τον παρακάτω πίνακα: Διάμετρος Χ πάχος dxs (mm) Εσωτερική Διάμετρος d (εσωτ.) (mm) Ονομαστικό βάρος χαλκού (Kg /m) Εξωτερική επιφάνεια (m 2 /m) Όγκος πληρώσεως (l/m) 15x1,00 13,0 0,391 0,048 0,133 18x1,00 16,0 0,475 0,056 0,201 22x1,00 20,0 0,587 0,069 0,314 28x1,50 25,0 1,11 0,087 0,531 35x1,50 32,0 1,41 0,110 0,856

48 42x1,50 39,0 1,70 0,131 1,231 54x2,0 50 2,91 0,170 2,090 64x2,0 60,0 3,467 0,201 2,827 76,1x2,0 72,1 4,144 0,239 4,083 88,9x2,00 84,9 4,857 0,279 5, x2, ,37 0,339 8,328 Τρόπος εγκαταστάσεως σωληνώσεων Οι σωληνώσεις θα εγκατασταθούν κατά τρόπο τέτοιο ώστε να δίνουν ευχάριστη εντύπωση στο θεατή και να είναι δυνατή η εύκολη διάκριση των δικτύων. Θα οδεύουν έτσι παράλληλα ή κάθετα προς τα οικοδομικά στοιχεία του κτιρίου καθώς και μεταξύ τους. Επίσης οι μεταξύ τους αποστάσεις ως και προς τα οικοδομικά στοιχεία θα είναι τέτοιες, ώστε να επιτρέπουν την ευχερή προσπέλαση προς αυτές καθώς και προς την μόνωσή τους. Θύλακες αέρα και σημεία παγίδευσης πρέπει να αποφεύγονται προσεκτικά. Επίσης θα πρέπει να δίνεται η κατάλληλη κλίση στις σωληνώσεις και να λαμβάνεται κατάλληλη πρόνοια, ακόμη και για προσθήκη εξαεριστικών, ώστε να επιτυγχάνεται ευχερής εξαερισμός του δικτύου. Οι συνδέσεις των σωληνώσεων θα γίνονται με χρησιμοποίηση εξαρτημάτων, όπως συστολές γωνιών κλπ. Κατά την εγκατάσταση των σωληνώσεων ιδιαίτερη προσοχή θα δίνεται στην τοποθέτηση των στηριγμάτων και την μορφή αυτών, ώστε να επιτυγχάνεται αφ' ενός στερεότητα ανάρτησης αλλά και ευχέρεια συστολοδιαστολής των σωληνώσεων. Για αυτό σε κατάλληλα σημεία θα προβλεφθεί κατάλληλα συστολοδιαστολικά. Επίσης διαστολές μπορούν να παραληφθούν από τα σκέλη καμπύλης κατόπιν υπολογισμού της θέσης τοποθετήσεως σταθερών στηριγμάτων.

49 Οι σωληνώσεις αποχέτευσης θα πρέπει να έχουν κλίση τουλάχιστον ίση προς 1:200 θα αποχετεύουν δε εμμέσως πάνω στις σχάρες δαπέδου του δικτύου αποχέτευσης. Επίσης σε κάθε αποχετευομένη συσκευή θα προβλεφθούν κατάλληλα σιφώνια διατηρώντας νερό μέσα τους προς αποφυγή οσμών. Το ύψος της υδάτινης στήλης θα είναι μεγαλύτερο της στατικής πίεσης των ανεμιστήρων. Στηρίγματα Τα δίκτυα σωληνώσεων σε ομάδες ή μεμονωμένα θα στηρίζονται επαρκώς στο κτίριο. Οι κατακόρυφες σωληνώσεις θα στερεώνονται πάνω στα οικοδομικά στοιχεία με κατάλληλη σιδηροκατασκευή και στηρίγματα σχήματος U με διατομή εξαρτώμενη από τη διατομή του σωλήνα. Η σωλήνωση στο σημείο στήριξης θα περιβάλλεται με λάστιχο. Οι μεμονωμένες κατακόρυφες σωληνώσεις θα στηρίζονται στα οικοδομικά στοιχεία με διμερή στηρίγματα τύπου ''MURPO'' ή ισοδύναμου τύπου τα οποία θα φέρουν λάστιχο. Τα στηρίγματα στα άκρα θα φέρουν σπείρωμα και περικόχλια για αυξομείωση της σύσφιγξης του σωλήνα. Οι οριζόντιες σωληνώσεις θα αναρτώνται μέσω σιδηρών κυλινδρικών ράβδων όπως πιο κάτω: Διάμετρος Σωλήνα Διάμετρος Σιδηράς Ράβδου Μέχρι και 2" 3/8" από 2 1/2" - 3" 1/2" από 4" - 5" 5/8" από 6" και άνω 3/4" Η απόσταση των στηριγμάτων μεταξύ των θα είναι τέτοια ώστε να μην δημιουργείται σε αυτές βέλος λόγω του βάρους των. Οι αποστάσεις δεν θα είναι μεγαλύτερες από τις κάτωθι:

50 Διάμετρος Σωλήνα Απόσταση μεταξύ δύο στηριγμάτων Μέχρι και 3/4" 1,5 μ. μέχρι και 1" 1,8 μ. από 1 1/4" μέχρι και 1 1/2" 2,40 μ. από 2" μέχρι και 4" 3,00 μ. πάνω από 4" 3,50 μ. Τα διμερή στηρίγματα τύπου ''MURPO'' ή ισοδύναμου τύπου θα φέρουν λάστιχο. Οι ομάδες οριζοντίων σωληνώσεων θα αναρτώνται με κατάλληλη σιδιροκατασκευή και στηρίγματα σχήματος U με διατομή εξαρτώμενη από τη διατομή του σωλήνα. Η σωλήνωση στο σημείο στήριξης θα περιβάλλεται με λάστιχο. Οι κυλινδρικοί ράβδοι στήριξης των σωληνώσεων ή πολύ περισσότερο βιομηχανοποιημένα στηρίγματα σωληνώσεων θα παρέχουν την δυνατότητα αυξομείωσης του μήκους αυτών προς κατάλληλη ρύθμιση της κλίσης των σωληνώσεων και μετά την τοποθέτησή τους. Η στερέωση επί της οροφής των στηριγμάτων θα γίνεται είτε με κατάλληλα αυτοδιατρητικά βύσματα κατάλληλης αντοχής, τα οποία βεβαίως δεν θα θίγουν το οπλισμό από σίδερο, είτε με προτοποθέτηση μέσα στο σκυρόδεμα κατάλληλων βιομηχανοποιημένων ενθεμάτων (INSERTS). Τα στηρίγματα θα είναι τέτοια ώστε να επιτρέπουν τις συστολοδιαστολές των σωλήνων. Για αυτό θα έχουν δυνατότητα κίνησης των άκρων κατά την κατεύθυνση των σωλήνων. Ακόμα θα πρέπει να περιβάλλουν τη μόνωση του σωλήνα και να εφάπτονται σ' αυτόν. Στα σημεία αυτά η μόνωση των σωληνώσεων θα αποτελείται από τεμάχια ειδικής σκληρότητας και μηχανικής αντοχής Σε κάθε περίπτωση πριν από τη τοποθέτηση των στηριγμάτων και των σωληνώσεων θα υποβληθεί για έγκριση από την επίβλεψη, σχέδιο το οποίο θα παρουσιάζει τα σταθερά και κινητά σημεία στήριξης. Οδηγοί σωλήνων Όπου οι σωληνώσεις διέρχονται μέσω τοίχων, δαπέδων ή οροφών θα εφοδιάζονται με οδηγό από γαλβανισμένο σωλήνα με κατάλληλη διατομή ώστε να επιτρέπεται, αφενός

51 μεν η διαστολή και συστολή του σωλήνα και αφετέρου δε η κανονική μόνωση του διερχομένου σωλήνα. Οι οδηγοί σωλήνες θα καταλήγουν πρόσωπο μετά τις παρειές των τοίχων και των οροφών και θα προεξέχουν 3 εκ. πάνω από τα δάπεδα και 25 εκ. πάνω από τις σκεπές. Για τις σωληνώσεις διερχόμενες μέσω εξωτερικών τοίχων ή της σκεπής το κενό μεταξύ οδηγού σωλήνα και του σωλήνα που διέρχεται, θα πληρούται με παρέμβυσμα (σουλάτσου) και με κατάλληλη μαστίχα ή μόλυβδο. Η χρησιμοποιημένη μαστίχα θα είναι κατάλληλη για τη θερμοκρασία του διερχομένου νερού από το σωλήνα, ώστε να μην αλλοιώνεται και να διατηρεί την στεγανότητά της. Διαστολή σωλήνων Η παραλαβή των διαστολών του δικτύου σωληνώσεων θα καθοριστεί μετά την οριστικοποίηση των θέσεων και οδεύσεων των σωληνώσεων. Στα κατασκευαστικά σχέδια που θα υποβληθούν προς έγκριση από τον ανάδοχο θα σημειώνονται εκτός από τα άλλα και οι προτεινόμενες απ' αυτόν διατάξεις αντιμετώπισης των διαστολών, σύμφωνα με τις παρακάτω γενικές αρχές και οδηγίες: α. Η παραλαβή των διαστολών πρέπει να παραλαμβάνεται κατά προτίμηση με κατάλληλη διαμόρφωση και στήριξη των σωλήνων και όχι με χρησιμοποίηση ειδικών διαστολικών τεμαχίων, εκτός αν σημειώνεται διαφορετικά στα σχέδια. β. Οι κατακόρυφες στήλες μικρού μήκους θα στερεώνονται ακλόνητα (πάκτωση) στο μέσο της διαδρομής τους, ώστε να υπάρχει η δυνατότητα διαστολής τους προς τα πάνω και προς τα κάτω. γ. Οι διακλαδώσεις συνδέσεως με τα διάφορα μηχανήματα ή συσκευές θα πρέπει να διαμορφώνονται κατάλληλα ώστε να υπάρχει δυνατότητα διαστολής, τόσο των διακλαδώσεων όσο των κύριων σωλήνων. δ. Στις θέσεις των αρμών διαστολής του κτιρίου θα πρέπει επίσης να προβλεφθούν διατάξεις παραλαβής των διαστολών των σωληνώσεων και του κτιρίου. Στεγανότητα συνδέσεων Τα παρεμβύσματα στεγανότητα που θα τοποθετηθούν στις κοχλιωτές ή φλαντζωτές συνδέσεις θα πρέπει να έχουν την απαιτούμενη αντοχή στις συνθήκες θερμοκρασίας και πιέσεως του νερού χωρίς να υφίστανται οποιαδήποτε αλλοίωση ή διάλυση από αυτό κατά τη λειτουργία της εγκατάστασης.

52 Κάμψη σωλήνων Για σωλήνες μέχρι 1" και για καμπύλες μεγαλύτερες από 90 η διαμόρφωση του σχήματος των σωληνώσεων θα γίνεται με κάμψη με τη βοήθεια ειδικού εργαλείου (κουρμπαδόρου). Για σωλήνες διαμέτρου 1 1/4" και πάνω θα χρησιμοποιούνται ή ειδικά τεμάχια ή ειδική θερμική κατεργασία καμπύλωσης των σωλήνων που αποδειγμένα δεν θα μειώνει τη μηχανική αντοχή τους ούτε θα αλλοιώνει το σχήμα της διατομής τους. Κλίση σωλήνων Οι κλίσεις του οριζόντιου δικτύου καθορίζονται σε 0,5% (κατ' ελάχιστον). Αυτές δεν είναι απαραίτητο να ανέρχονται ή να κατέρχονται με την προϋπόθεση η συμβολή μίας ανόδου και μίας καθόδου να γίνεται πάντα στη βάση μίας κατακόρυφης στήλης ή ενός αυτόματου εξαεριστικού για να εξασφαλίζεται η ομαλή εξαέρωση του δικτύου. ΑΠΟΦΡΑΚΤΙΚΑ ΟΡΓΑΝΑ ΣΩΛΗΝΩΣΕΩΝ Βάνες (GATE VALVES) Θα είναι ορειχάλκινες κοχλιωτής σύνδεσης μέχρι διαμέτρου 2" και χυτοσιδηρές με ορειχάλκινους δακτύλιους έδρασης που συνδέονται με φλάντζες για μεγαλύτερες διαμέτρους. Στην δεύτερη περίπτωση η βάνα θα συνοδεύεται και από δύο φλάντζες με τους κοχλίες τους για την σύνδεση με το δίκτυο. Οι βάνες θα είναι κατάλληλες για πίεση λειτουργίας και διακοπής μέχρι 10 ΑΤΜ και θερμοκρασία νερού 120 Κελσίου. Ρυθμιστές βαλβίδες τύπου ατμοφρακτου (GLOBE VALVE) Θα είναι ορειχάλκινες κοχλιωτής σύνδεσης μέχρι διαμέτρου 2" με αφαιρετή χειρολαβή, κατάλληλες για πίεση λειτουργίας και διακοπής μέχρι 10 ΑΤΜ και θερμοκρασία νερού μέχρι 120 Κελσίου. Για διαμέτρους μεγαλύτερες των 2" η ρυθμιστική βαλβίδα θα είναι χυτοσιδηρά και θα συνοδεύεται από δύο φλάντζες με τους κοχλίες του για την σύνδεση με το δίκτυο.

53 Βαλβίδες αντεπιστροφής Οι βαλβίδες αντεπιστροφής θα είναι κατάλληλες για σωληνώσεις νερού θερμοκρασίας 120 ο Κελσίου και πίεσης 10 ΑΤΜ για οριζόντια ή κατακόρυφη τοποθέτηση. Για διαμέτρους μέχρι 2" οι βαλβίδες θα είναι ορειχάλκινες κοχλιωτές, ενώ για μεγαλύτερες διαμέτρους θα έχουν χυτοσιδερένιο πώμα με ορειχάλκινο εσωτερικό μηχανισμό. Στην δεύτερη περίπτωση κάθε βαλβίδα θα συνοδεύεται και από δύο πρόσθετες φλάντζες με τους κοχλίες τους για σύνδεση με το δίκτυο. Οι βαλβίδες αντεπιστροφής θα εξασφαλίζουν πλήρη στεγανότητα στην αντίστροφη ροή του νερού. Η λειτουργία τους δεν πρέπει να προκαλεί θόρυβο ή πλήγμα. Κρουνοί Οι κρουνοί εκκενώσεως είναι ορειχάλκινοι που συνδέονται με τις σωληνώσεις του δικτύου με κοχλίωση. Πίεση λειτουργίας και διακοπής 10 ΑΤΜ για θερμοκρασίες νερού 120 Κελσίου. Οι κρουνοί θα φέρουν αφαιρετή χειρολαβή και προς την πλευρά της εκκένωσης θα φέρουν σπείρωμα και πώμα έτσι ώστε μετά την αφαίρεση του πώματος να μπορεί να κοχλιωθεί εύκαμπτος σωλήνας για την σύνδεση με την αποχέτευση. Εύκαμπτοι αντιδονητικοί σωλήνες Οι εύκαμπτοι αντιδονητικοί σωλήνες θα είναι κατάλληλοι για την θερμοκρασία του νερού, αντοχής τουλάχιστον 8 ατμοσφαιρών και θα φέρουν φλάντζες στα άκρα τους. Διαστολικά τύπου BELLOW Τα διαστολικά τύπου BELLOW, θα είναι αξονικού τύπου (AXIAL COMPENSATORS) και θα αποτελούνται από μεταλλικές πτυχώσεις (φυσαρμόνικα) ικανές να παραλάβουν αξονικές και εγκάρσιες μετακινήσεις. Οι μεταλλικές πτυχώσεις θα είναι κατασκευασμένες από χάλυβα υψηλής αντοχής, κατάλληλο για πιέσεις λειτουργίας μέχρι 10 ατμ. και θερμοκρασίες νερού μέχρι 100 C. Τα διαστολικά μέχρι διατομής 2" θα είναι βιδωτά ενώ για διατομές μεγαλύτερες από 2" φλαντζωτά. Τα τεχνικά χαρακτηριστικά των διαστολικών θα πρέπει να είναι σύμφωνα με το παρακάτω πίνακα:

54 Διατομή Αξονική Εγκάρσια mm Μετακίνηση Μετακίνηση ND 15 - ND mm 20 mm ND mm 20 mm ND 32 - ND mm 30 mm ND 50 - ND mm 30 mm Οι τιμές των μετακινήσεων του παραπάνω πίνακα αναφέρονται σε διάρκεια ζωής τουλάχιστον κύκλων με 50% προένταση σε ψυχρή κατάσταση των διαστολών. ΕΞΑΕΡΙΣΤΙΚΑ - ΦΙΛΤΡΑ Εξαεριστικά Σε όλα τα υψηλά σημεία του δικτύου όπου είναι δυνατό να συγκεντρωθεί αέρας και να εμποδίσει τη ροή θα εγκατασταθούν αυτόματα εξαεριστικά διατομής 3/8". Τα εξαρτήματα αυτά θα τοποθετηθούν εκεί ανεξάρτητα αν δεικνύονται ή όχι στα σχέδια. Ειδικότερα μέσα στο μηχανοστάσιο λόγω των μεγάλων διατομών των σωληνώσεων, τα υψηλότερα σημεία των διαφόρων σωληνώσεων θα συνδεθούν με σωλήνα 1/2" με κατάλληλη λεκάνη συγκεντρώσεων η οποία θα συνδέεται με τη αποχέτευση. Ακριβώς πάνω από τη λεκάνη και σε ύψος όχι μεγαλύτερο από 1,5 μέτρα θα υπάρχουν βάννες με τις οποίες θα μπορεί να γίνει ο εξαερισμός των γραμμών. Ο σωλήνας εξαερισμού Φ 1/2" θα συνδέεται επί των κεντρικών σωληνώσεων με τεμάχιο σιδηροσωλήνος Φ 1 1/2" μήκους 20 εκ. για συγκέντρωση του αέρα μέσα στο πιο πάνω τεμάχιο. Φιλτρα Φίλτρα θα τοποθετηθούν πριν από την αναρρόφηση κάθε αντλίας όπως φαίνεται στα σχέδια. Τα φίλτρα θα είναι φλαντζωτά, τύπου καλάθου μετά χυτοσιδηρού σώματος, κλάσεως 125 PSI σε ατμό 200 PSI σε κρύο νερό και θα αντικαθίσταται από ένα καλάθι από ανοξείδωτο χάλυβα 100 τρυπών σε κάθε τετραγωνική ιντσα (SQ.IN.)

55 ΘΕΡΜΟΜΕΤΡΑ Στις πιο κάτω αναφερόμενες τοποθεσίες θα εγκατασταθούν θερμόμετρα ίσια ή γωνιακά ανάλογα με τη θέση εγκατάστασής τους, βιομηχανικού τύπου με κλίμακα περίπου 20 εκ. Τα θερμόμετρα θα φέρονται εντός επιχρισμένης ή επινικελωμένης ορειχάλκινης θήκης με κατάλληλη σχισμή από εμπρός για την αναγνάριση των μετρήσεων. Ο υδράργυρος των θερμομέτρων θα είναι ερυθρός. Τα θερμόμετρα θα είναι τύπου αποχωριζομένου από τη βάση τους (SEPARABLE SOCKETS). Σε περίπτωση εγκατάστασης των θερμομέτρων σε δίκτυα μονωμένα τότε θα εγκαθίστανται στα δίκτυα αυτά κατάλληλοι λαιμοί για την εγκατάσταση των θερμομέτρων εκτός της μόνωσης. Οι θέσεις εγκατάστασης των θερμομέτρων είναι: α. Στην είσοδο και έξοδο του νερού στην αντλία θερμότητος αέρα - νερού. β. Στην είσοδο και έξοδο του νερού στους μεταλλάκτες (συλλέκτες) γ. Στην είσοδο του νερού στον κυκλοφορητή δ. Στην προσαγωγή και επιστροφή του νερού για κάθε ζώνη Η κλίμακα των θερμομέτρων θα είναι ανάλογη με την θερμοκρασία του νερού του δικτύου το οποίο εξυπηρετούν. Εκτός από τις πιο πάνω θέσεις στις οποίες θα εγκατασταθούν θερμόμετρα, στις πιο κάτω θέσεις θα εγκατασταθούν αναμονές θερμομέτρων: Στις περιπτώσεις εγκατάστασης αναμονών θερμομέτρων σε σωληνώσεις μικρότερες των 2" τότε στη θέση εγκατάστασης της αναμονής θα αυξάνεται η διάμετρος στο επόμενο μεγαλύτερο μέγεθος για να αποφευχθεί διαταραχή της ροής. ΜΑΝΟΜΕΤΡΑ Μανόμετρα θα εγκατασταθούν στην αναρρόφηση και τη κατάθλιψη του κυκλοφορητού, στην είσοδο και έξοδο της αντλίας θερμότητας αέρα - νερού. Τα μανόμετρα θα είναι τύπου BOURDON ή ισοδύναμου τύπου, θα φέρουν κλίμακα διαμέτρο15 εκ., αναμονή διατομής 1/2" αρσενικού σπειρώματος και θα συνοδεύονται από κρουνό απομόνωσης και εξαερισμού. Εκτός από τις παραπάνω θέσεις στις οποίες θα εγκατασταθούν οπωσδήποτε μανόμετρα, θα προβλεφθούν και αναμονές στις νευραλγικές θέσεις του δικτύου στις οποίες η γνώση της πίεσης θα συντελέσει στην ορθή ρύθμιση του δικτύου.

56 ΛΥΟΜΕΝΟΙ ΣΥΝΔΕΣΜΟΙ Λυόμενοι σύνδεσμοι θα τοποθετηθούν σε όλες τις προβλεπόμενες από τα σχέδια και σε όλες τις συνδέσεις με μηχανήματα ή συσκευές, ώστε να παρέχεται η δυνατότητα αποσύνδεσής τους χωρίς παρέμβαση στις σωληνώσεις του δικτύου. Οι λυόμενοι σύνδεσμοι μέχρι διαμέτρου 2" θα είναι τύπου ρακόρ με κωνική έδραση, μαύροι ή γαλβανισμένοι ανάλογα, του δικτύου σωληνώσεων στο οποίο τοποθετούνται το υλικό κατασκευής είναι μαλακτοποιημένος χυτοσίδηρος (μαγιάμπλ). Για διαμέτρους μεγαλύτερης των 2" θα χρησιμοποιηθούν λυόμενοι σύνδεσμοι του τύπου φλαντζών με παρέμβυσμα στεγανότητας ανάλογα με το είδος του διερχόμενου από τις σωληνώσεις. Προκειμένου περί γαλβανισμένων σιδηροσωλήνων, αυτοί θα είναι γαλβανισμένοι, στερεωμένοι πάνω στις σωληνώσεις με κοχλίωση. Σε δίκτυο σωληνώσεων από χαλυβδοσωλήνες χωρίς ραφή, οι λυόμενοι σύνδεσμοι θα είναι χαλύβδινοι, σύμφωνα με τους Γερμανικούς κανονισμούς DIN 2632 συνδεόμενοι πάνω στις σωληνώσεις με τη βοήθεια συγκολλήσεων. ΦΛΑΝΤΖΕΣ Σε όλα τα δίκτυα σωληνώσεων οπουδήποτε αυτά συνδέονται με βάννες, διακόπτες, φίλτρα, συσκευές, μηχανήματα, αντλίες όργανα κλπ., θα εγκατασταθούν φλάντζες ή ρακόρ ώστε να είναι δυνατή η αποσύνδεσή τους. Οι φλάντζες πάνω στις μαύρες σωληνώσεις θα είναι μαύρες με λαιμό. Πάνω δε στις γαλβανισμένες σωληνώσεις θα είναι γαλβανισμένες με σπείρωμα. Όλες οι φλαντζωτές συνδέσεις θα εφοδιάζονται με κατάλληλα παρεμβύσματα πάχους 1,5 χιλ. βάσης αμιάντου. Η σύσφιξη θα επιτυγχάνεται με χαλύβδινα μπουλόνια και περικόχλια εξαγωνική κεφαλής. Τα ρακόρ σε όλες τις σωληνώσεις θα είναι γαλβανισμένα και με κωνική έδρα. ΚΥΚΛΟΦΟΡΗΤΕΣ - ΑΝΤΛΙΕΣ IN LINE Γενικά Θα είναι κατάλληλοι για κυκλοφορία νερού θερμοκρασίας από 0 C έως 110 0C με στατική πίεση τουλάχιστον 6 ατμ. και για τοποθέτηση σε κατακόρυφο σωλήνα, με οριζόντιο άξονα περιστροφής.

57 Κατασκευαστικά στοιχεία Οι κυκλοφορητές - αντλίες ΙΝ - LINE θα έχουν τα εξής χαρακτηριστικά: Στεγανό τριφασικό ή μονοφασικό ηλεκτροκινητήρα 50Hz, προστασίας ΙΡ54, σταθερού αριθμού στροφών. Θα είναι υδρολίπαντος με τον κυκλοφορητή-αντλία ΙΝ LINE προσαρμοσμένο στον άξονα του κινητήρα χωρίς στυπιοθλίπτη, με ένδειξη της φοράς περιστροφής. Για τις μεγάλες παροχές οι αντλίες θα είναι δαπέδου, οριζόντιες με μηχανικό στυπιοθλίπτη. Αθόρυβη λειτουργία χωρίς κραδασμούς. Η ισχύς του ηλεκτροκινητήρα πρέπει να καλύπτει τη μέγιστη που απορροφάται από τον κυκλοφορητή αντλία IN LINE μεταβολές παροχής μανομετρικού ύψους. Στην περίπτωση τριφασικού ηλεκτροκινητήρα, θα συνοδεύεται με αυτόματο διακόπτη προστασίας του κινητήρα του, εναντι υπερφόρτωσης και υπερέντασης. Η χαρακτηριστική καμπύλη λειτουργίας του κυκλοφορητή αντλία IN LINE πρέπει να έχει τέτοια μορφή, ώστε στην περιοχή γύρω από το σημείο λειτουργίας του για μιά ποσοστιαία αύξηση της παροχής του, να έχουμε μία κατά το δυνατό ίση ποσοστιαία μείωση του μανομετρικού του ύψους. Μέγιστες στροφές: 1500 rpm. Αποδόσεις κυκλοφορητών - αντλιών IN LINE Η απόδοση κάθε κυκλοφορητού-αντλίας IN LINE ζεστού ή εψυγμένου νερού, καθώς επίσης και τα τεχνικά χαρακτηριστικά δίνονται στον Πίνακα Μηχανημάτων. Το σημειούμενο στον πίνακα μανομετρικό ύψος είναι το υπολογισμένο στη μελέτη βάσει των στοιχείων μηχανημάτων τα οποία είχε υπόψη ο μελετητής. Ο Ανάδοχος πρέπει να προβεί στον υπολογισμό του μανομετρικού ύψους, σύμφωνα με τις πτώσεις πιέσεων στα μηχανήματα και τις οριστικές διαδρομές των σωληνώσεων κλπ. μηχανήματα τα οποία πρόκειται να εγκαταστήσει και θα υποβάλλει αυτά για έγκριση προ της παραγγελίας των κυκλοφορητών-αντλιών IN LINE.

58 ΚΛΕΙΣΤΑ ΔΟΧΕΙΑ ΔΙΑΣΤΟΛΗΣ Τα κλειστά δοχεία διαστολής θα είναι σύμφωνα με τους Γερμανικούς κανονισμούς DIN 4751/2. Τα κλειστά δοχεία διαστολής θα είναι τύπου μεμβράνης και θα αποτελούνται από κατάλληλο δοχείο σφαιρικό ή κυλινδρικού σχήματος γεμισμένα με άζωτο με πίεση ανάλογη με το στατικό ύψος της εγκαταστάσεως. Η τελική επιλογή του μεγέθους των κλειστών δοχείων διαστολής θα γίνει από τον εργολάβο σύμφωνα με την περιεκτικότητα της εγκαταστάσεως σε νερό και για την τελική πίεση στο δοχείο διαστολής 1 BAR υψηλότερη από το εκάστοτε στατικό ύψος. Κάθε κλειστό δοχείο διαστολής θα συνοδεύεται από σύστημα αυτομάτου πληρώσεως και βαλβίδα ασφαλείας ρυθμιζόμενη σε πίεση κατά 1 BAR υψηλότερη από το εκάστοτε στατικό ύψος της εγκαταστάσεως. ΤΟΠΙΚΕΣ ΚΛΙΜΑΤΙΣΤΙΚΕΣ ΜΟΝΑΔΕΣ (FAN COIL UNIT) - Μονάδες Ανεμιστήρα - Στοιχείου (Fan Coil Units) Γενικά Προβλέπεται η χρησιμοποίηση μονάδων ανεμιστήρα στοιχείου δαπέδου με κέλυφος ή οροφής με κέλυφος. Τμήμα Ανεμιστήρων Αυτό θα φέρει έναν ή περισσότερους φυγοκεντρικούς ανεμιστήρες, forward curved, με πτερωτή από αλουμίνιο, διπλού πλάτους πτερυγίων, διπλής αναρρόφησης, σε κοινό άξονα, απευθείας συζευγμένους με τον ηλεκτροκινητήρα. Οι ανεμιστήρες, μαζί με τον άξονα, θα είναι επιμελώς ζυγοσταθμισμένοι μετά την κατασκευή τους, ώστε να εξασφαλίζεται λειτουργία τελείως απαλλαγμένη από κραδασμούς και θόρυβο. Ο ηλεκτροκινητήρας πρέπει να είναι κατάλληλος για παρεμβολή σε δίκτυο 220/50/1, θα ελέγχεται από διακόπτη τριών ταχυτήτων και θα φέρει ενσωματωμένη θερμική προστασία έναντι υπερθέρμανσης. Η μονάδα θα φέρει τριπολική σειρίδα (εύκαμπτο καλώδιο) για την τροφοδότησή της από ηλεκτρολογικό κουτί, που προβλέπεται κοντά στη θέση εγκατάστασης. Μονάδες χωρίς κέλυφος προβλεπόμενες να συνδεθούν με δίκτυο αεραγωγών προσαγωγής ή με στόμιο προσαγωγής οροφής, θα είναι εξ αρχής ειδικά κατασκευασμένες για τέτοια εγκατάσταση και θα φέρουν ανεμιστήρα υψηλής πιέσεως.

59 Φίλτρο Αυτό θα είναι μεταλλικό, τύπου καθαριζόμενου, πάχους τουλάχιστον 1" και θα βρίσκεται σε θέση που θα εξασφαλίζει την δίοδο μέσα από αυτό όλης της ποσότητας του αέρα. Το φίλτρο πρέπει να μπορεί να αφαιρεθεί εύκολα για καθαρισμό. Τμήμα Στοιχείων Αυτό θα φέρει ένα στοιχείο το οποίο θα λειτουργεί το καλοκαίρι σαν ψυκτικό με κρύο νερό και το χειμώνα σαν θερμαντικό με ζεστό νερό. Το στοιχείο θα είναι κατασκευασμένο από χάλκινους σωλήνες με πτερύγια από αλουμίνιο. Τα πτερύγια θα είναι συνεχή σε όλο το μήκος του στοιχείου και θα έχουν προσαρμοστεί πάνω στους σωλήνες με μηχανική εκτόνωση, για εξασφάλιση άριστου συντελεστή μετάδοσης θερμότητας. Το στοιχείο θα είναι εφοδιασμένο με διάταξη αυτόματου εξαερισμού. Κατάλληλη μόνωση θα προφυλάσσει τις εξωτερικές επιφάνειες του τμήματος από εφίδρωση (συμπύκνωση υδρατμών). Λεκάνη Συγκέντρωσης Συμπυκνούμενων Υδρατμών Η μονάδα θα φέρει κάτω από το στοιχείο και σε όλη την έκτασή του, λεκάνη που θα συγκεντρώνονται οι τυχόν συμπυκνούμενοι υδρατμοί πάνω στο στοιχείο. Η λεκάνη θα είναι κατασκευασμένη από ισχυρό γαλβανισμένο χαλυβδοέλασμα και θα προστατεύεται από διάβρωση με ισχυρή αντιοξειδωτική βαφή. Επίσης θα είναι ισχυρά μονωμένη για αποφυγή εφιδρώσεων στην εξωτερική της επιφάνεια. Στην ίδια λεκάνη, κατάλληλα διαμορφωμένη ή σε άλλη μικρότερη, θα συγκεντρώνονται οι συμπυκνούμενοι υδρατμοί, που συμπυκνώνονται πάνω στις δικλείδες, ακάλυπτα τεμάχια σωληνώσεων σύνδεσης κλπ. Η λεκάνη (ή οι λεκάνες) θα είναι κατάλληλα διαταγμένη, ώστε με φυσική ροή, οι συμπυκνούμενοι υδρατμοί να μπορούν να ρέουν προς τρύπα επαρκών διαστάσεων, που φέρει στόμια για την σύνδεση με την αποχέτευση. Όργανα Διεύθυνσης και Ελέγχου της Λειτουργίας της Μονάδας Για τη διεύθυνση και τον αυτόματο έλεγχο της λειτουργίας της, η μονάδα θα είναι εφοδιασμένη με τα εξής :

60 Διακόπτη τριών ταχυτήτων (και θέσης ΕΚΤΟΣ) του ηλεκτροκινητήρα του ανεμιστήρα της. Διπλό θερμοστάτη, δηλ. θερμοστάτη με δύο επαφές διπλής ενέργειας, με "νεκρή περιοχή" (dead spot) ανάμεσά τους, ώστε κατά την μετάπτωση από την ψύξη στη θέρμανση και αντίστροφα, να μεσολαβεί ένα διάστημα χωρίς θέρμανση ή ψύξη. Ο θερμοστάτης αυτός, στις μονάδες με κέλυφος θα είναι εγκατεστημένος πάνω στη μονάδα, με τον βολβό του στο ρεύμα του αέρα που ανακυκλοφορεί, ενώ στις μονάδες χωρίς κέλυφος θα είναι χώρου, εγκατεστημένος πάνω σε επίτοιχη βάση μαζί με τον πιο πάνω διακόπτη τριών ταχυτήτων. Ειδικότερα, ανάλογα με τον τύπο τους, σύμφωνα με την προηγούμενη παράγραφο οι μονάδες ανεμιστήρα-στοιχείου θα είναι εφοδιασμένες με τα παρακάτω : Μονάδες Κατακόρυφες ή Οριζόντιες με Κέλυφος Αυτές θα φέρουν περίβλημα από ισχυρά χαλυβδοελάσματα, με κατάλληλες ενισχύσεις, καλαίσθητης εμφάνισης με στρογγυλευμένες ακμές και χωρίς προεξοχές. Το περίβλημα θα είναι διαμορφωμένο ως εξής : Δεξιά κι αριστερά από το χώρο που καταλαμβάνεται από τους ανεμιστήρες και τα στοιχεία θα διαμορφώνονται μέσα στο κέλυφος, θύλακες (χώροι) που θα μπορούν να περιλάβουν ο μεν ένας την τρίοδη ηλεκτροκίνητη βαλβίδα νερού, τις αποφρακτικές δικλείδες και τις σωληνώσεις διασύνδεσης με τα δίκτυα προσαγωγής - επιστροφής κρύου και ζεστού νερού και αποχέτευσης και ο άλλος τον διακόπτη 3 ταχυτήτων και τον θερμοστάτη. Στην πάνω επιφάνεια του περιβλήματος θα διαμορφώνεται το στόμιο προσαγωγής αέρα που θα φέρει έκτυπες περσίδες κατεύθυνσης του αέρα προς τα πάνω και ελαφρά προς τα εμπρός. Οι συσκευές θα διαθέτουν δύο (2) θυρίδες επίσκεψης των χώρων των θυλάκων για χειρισμό, επιθεώρηση και τυχόν επισκευή των οργάνων, βαλβίδων κλπ., μέσα σ'αυτούς. Στο κατώτερο μέρος του μπροστινού καλύμματος θα διαμορφώνεται άνοιγμα αναρρόφησης (με περσίδα) του αέρα που ανακυκλοφορεί, δια μέσου του οποίου και θα μπορεί να αφαιρεθεί το φίλτρο. Η όλη μονάδα θα φέρει διάταξη οριζοντίωσης. Οι τοπικές κλιματιστικές μονάδες θα είναι κατασκευής γνωστού εργοστασίου, πρακτικά αθόρυβης λειτουργίας. Τα προβλεπόμενα μεγέθη των μονάδων φαίνονται στα σχέδια. Οι αναγραφόμενες στα σχέδια ψυκτικές και θερμαντικές αποδόσεις των FCU, αναφέρονται στην μεσαία ταχύτητα ανεμιστήρα και αποτελούν τις ελάχιστες απαιτήσεις για συνθήκες EUROVENT ή ισοδύναμης πιστοποίησης δισωλήνιου συστήματος.

61 Εγκατάσταση των Μονάδων Ανεμιστήρα - Στοιχείου Η εγκατάσταση των μονάδων νοείται ότι περιλαμβάνει γενικά τα εξής : o Τη σύνδεση των στοιχείων με τις σωληνώσεις προσαγωγής και επιστροφής ζεστού/κρύου νερού με μαύρα τεμάχια σωλήνων και τα εξαρτήματά τους. o Τη σύνδεσή τους με τις αναμονές αποχέτευσης o Τη σύνδεση των οργάνων αυτοματισμού τους με το ηλεκτρικό σύστημα. Αυτοματισμός F.C.U. Ο αυτοματισμός των F.C.U. θα είναι ηλεκτρικός και αποτελείται από τα ακόλουθα : o Διακόπτη τριών ταχυτήτων. o Διακόπτη χειμώνα-καλοκαιριού ο οποίος θα καθορίζει ανάλογα με την εποχή και την λειτουργία του θερμοστάτη. o Θερμοστάτη ON-OFF ο οποίος θα επενεργεί στον ανεμιστήρα. o Τις ηλεκτρικές συρματώσεις που απαιτούνται για τον αυτοματισμό. ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ Η αντλία θερμότητας θα έχει ψυκτική ισχύς 44kW (Τεξ = 37,5οC) και θερμική ισχύς 34kW (Τεξ = 2,5οC), συντελεστή επίδοσης για θέρμανση τουλάχιστον COP = 3 (Τεξ = 7οC, Τνερ.προσ. = 45οC) και δείκτη ενεργειακής αποδοτικότητας για ψύξη τουλάχιστον EER = 2,6 (Τεξ = 35οC, Τνερ.προσ. = 7οC). Θα είναι συναρμολογημένη, συμπληρωμένη με ψυκτικό μέσο R407c ή R410A και δοκιμασμένη σε πραγματικές συνθήκες λειτουργίας στο εργοστάσιο κατασκευής της. Θα έχει ενσωματωμένη υδραυλική μονάδα που θα περιλαμβάνει κατ ελάχιστον αντλία κυκλοφορίας νερού και δοχείο διαστολής ενώ δοχείο επαύξησης όγκου 200lt θα προβλέπεται επίσης ενσωματωμένο στην αντλία θερμότητας ή εξωτερικά τοποθετημένο. Θα φέρει τουλάχιστον 2 συμπιεστές. Το συγκρότημα θα περιλαμβάνει: - Συμπιεστές: Σπειροειδούς τύπου (SCROLL), υψηλού ογκομετρικού βαθμού απόδοσης. Οι συμπιεστές θα φέρουν εσωτερικό θερμικό που θα εξασφαλίζει προστασία έναντι υπερθέρμανσης, μπλοκαρίσματος συμπιεστή ή εξαιρετικά υψηλής κατάθλιψης. Επίσης θα φέρουν ηλεκτρική αντίσταση θέρμανσης λαδιού, που θα ενεργοποιείται καθ όσο χρόνο δεν λειτουργεί ο συμπιεστής. Θα εδράζονται στη βάση του μηχανήματος εντός ξεχωριστού ηχομονωμένου χώρου μέσω ειδικών αντικραδασμικών συνδέσμων, τα

62 οποία σε συνδυασμό με την εκ κατασκευής αθόρυβη και άνευ κραδασμών λειτουργία του τελείως ήσυχη. - Εσωτερικό εναλλάκτη (νερού): Υψηλής απόδοσης, πλήρως μονωμένο εξωτερικά, ανοξείδωτο, συγκολλητό, πλακοειδούς τύπου, για μεγέθη μέχρι και 20kW ισχύος συμπιεστών και για τα μεγαλύτερα, τύπου Shell and Tube. - Εξωτερικό εναλλάκτη (αέρα): Από χαλκοσωλήνες χωρίς ραφή, με πτερυγιοφόρο επιφάνεια από αλουμίνιο ειδικής διαμόρφωσης και υψηλής απόδοσης. Η μηχανική εκτόνωση των πτερυγίων επί των χαλκοσωλήνων να εξασφαλίζει τέλεια πρόσφυση και πολύ υψηλό συντελεστή μετάδοσης θερμότητας. - Ανεμιστήρες: Τριφασικούς, με εξαπολικούς (ή οκταπολικούς κινητήρες για ψυκτική / θερμαντική ισχύ άνω των 30kW) εξωτερικού ρότορα, κλειστού τύπου ΙΡ54, σύμφωνα με το DIN Το ρουλεμάν του κινητήρα θα φέρουν ειδικό λάδι, ώστε να μην απαιτούν συντήρηση και να είναι εγγυημένα για αθόρυβη λειτουργία. Οι αξονικές πτερωτές θα είναι δυναμικά και στατικά ζυγοσταθμισμένες σύμφωνα με το VDI 2060 με αεροδυναμικά πτερύγια για αθόρυβη λειτουργία. Ο ηλεκτροκινητήρας θα φέρει εσωτερικό θερμικό κατά VDΕ 0730 για προστασία της περιέλιξης από υψηλές θερμοκρασίες. Θα είναι εφοδιασμένοι με πλέγμα προστασίας έναντι τυχαίας επαφής, κατά DIN Θερμοστατική εκτονωτική βαλβίδα με εξωτερικό εξισωτή πίεσης η τριχοειδείς σωλήνες για τη λειτουργεία θέρμανσης. - Φίλτρο - αφυγραντή - Μανόμετρα γλυκερίνης για ένδειξη υψηλής και χαμηλής πίεσης ψυκτικού μέσου - Περίβλημα κατασκευασμένο από σκελετό γαλβανισμένων ελασμάτων πάχους τουλάχιστον 1,5mm, συνδεδεμένων μεταξύ τους με κοχλίες. Τα περιμετρικά καλύμματα θα είναι κατασκευασμένα από γαλβανισμένες λαμαρίνες και μονωμένα εσωτερικά με ειδική ηχοαπορροφητική μόνωση ώστε να μειώνεται περισσότερο ο θόρυβος του μηχανήματος. Σκελετός και καλύμματα θα είναι βαμμένα με ηλεκροστατική εποξειδική βαφή πούδρας ψημένη στους 180AC για μισή ώρα, για ακόμα καλύτερη προστασία του περιβλήματος στις εξωτερικές συνθήκες. - Ηλεκτρικό πίνακα στεγανού τύπου, τοποθετημένο εντός του μηχανήματος. Ο πίνακας θα περιλαμβάνει τουλάχιστον: Ρελέ συμπιεστή και ρελέ ανεμιστήρων Αυτόματη ασφάλεια κυκλώματος αυτοματισμών Πρεσσοστάτη υψηλής και χαμηλής πίεσης Επιτηρητή φάσης Ενδεικτική λυχνία επιτηρητή φάσης

63 - Σύστημα ελέγχου με Μικροεπεξεργαστή Το συγκρότημα θα πρέπει να περιλαμβάνει σύστημα ελέγχου βασισμένο σε Μικροεπεξεργαστή με την δυνατότητα των πιο κάτω λειτουργιών: Έλεγχο θερμοκρασίας νερού (ψύξη, θέρμανση), δυνατότητα ρύθμισης από χρήστη Προστασία του εναλλάκτη νερού από πάγωμα (freeze-up) Έλεγχο καθυστέρησης εκκίνησης συμπιεστών Έλεγχο λειτουργίας των ανεμιστήρων και της αντλίας νερού Αυτόματη επιλογή της σειράς εκκίνησης των συμπιεστών Προστασία έναντι υψηλής και χαμηλής πίεσης ψυκτικού μέσου καθώς και χαμηλής ροής νερού (σύνδεση με αντίστοιχους διακόπτες) Δυνατότητα εμφάνισης κωδικών σε ψηφιακές οθόνες με πληροφορίες λειτουργικών χαρακτηριστικών καθώς και διάγνωσης βλαβών Δυνατότητα συνεργασίας με Συστήματα Ενεργειακής Διαχείρισης Κτιρίων (BMS) Τηλεχειριστήριο με μικροεπεξεργαστή (κατόπιν παραγγελίας). ΜΕΤΑΛΛΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ Κατασκευές από μορφοσίδηρο Στις κατασκευές από μορφοσίδηρο οι συνδέσεις θα γίνονται με κοχλίες ή και ηλεκτροσυγκόλληση. Το είδος και οι διατομές του μορφοσιδήρου που χρησιμοποιούνται, καθώς και ο τρόπος σύνδεσης θα ανταποκρίνονται προς τις εκάστοτε απαιτήσεις αντοχής και λειτουργίας της κατασκευής. Κατασκευές από μαύρο σιδηροέλασμα Στις κατασκευές από μαύρα σιδηροελάσματα η σύνδεση μεταξύ τους θα γίνεται με ηλεκτροσυγκόλληση. Το πάχος του ελάσματος, οι σιδηρές ενισχύσεις και το είδος της συναρμογής θα ανταποκρίνονται προς τις εκάστοτε απαιτήσεις στεγανότητας και αντοχής. Ειδικά, τα λυόμενα τεμάχια θα προσαρμόζονται με σιδηρούς κοχλίες με βήμα και διάμετρο ανάλογη με τις εκάστοτε απαιτήσεις, με παρεμβύσματα κατάλληλα για επίτευξη στεγανότητας στην πίεση, θερμοκρασία και λοιπές ιδιότητες του περιεχομένου ρευστού.

64 Όλες οι επιφάνειες θα επιχρισθούν με διπλή στρώση αντισκωριακής βαφής. ΠΟΙΟΤΗΤΑ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΕΩΝ Ο ανάδοχος θα είναι απόλυτα υπεύθυνος για την ποιότητα των συγκολλήσεων. Η καταλληλότητα των συγκολλήσεων θα προσδιοριστεί με έλεγχο των ικανοτήτων των αντίστοιχων ηλεκτροσυγκολλητών ως προς τη κατασκευή ικανοποιητικών συγκολλήσεων, για τις συνθήκες λειτουργίας και τα χρησιμοποιούμενα μηχανήματα. Οι ικανότητες των ηλεκτροσυγκολλητών θα ελεγχθούν στο εργοτάξιο από διάφορες θέσεις συγκόλλησης. Κάθε δε ραφή θα φέρει χαρακτηριστική ένδειξη κωδικό του ηλεκτροσυγκολλητή από τον οποίο συνετέθη. Σε περίπτωση κατά την οποία οι θερμοκρασίες των σωλήνων που είναι για συγκόλληση είναι πολύ χαμηλές π.χ. 0 Κελσίου τότε τα υλικά θα θερμαίνονται σε μήκος ενός μέτρου εκατέρωθεν του σημείου συγκόλλησης μέχρι να φθάσει η θερμοκρασία τους 35 Κελσίου περίπου και κατόπιν να συγκολληθούν. Τα ηλεκτρόδια θα φυλάσσονται μέσα σε ξηρό θερμαινόμενο χώρο και θα είναι απηλλαγμένα από την υγρασία πριν από την χρησιμοποίησή τους. ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ ΜΗΧΑΝΗΜΑΤΩΝ Για την εγκατάσταση των διαφόρων μηχανημάτων και συσκευών θα κατασκευασθούν κατάλληλες βάσεις από σκυρόδεμα. Σε όλες αυτές απαιτείται, βάσει των οδηγιών των εργοστασίων κατασκευής και προς αποφυγήν μεταδόσεως κραδασμών ή θορύβων στο υπόλοιπο κτίριο, θα παρεμβληθεί μεταξύ δαπέδου και βάσεως στρώμα φελλού διπλής συμπίεσης. Ο φελλός θα περιβάλλεται με ασφαλτόπανο προς ανθυρά προστασία αυτού. Την τελική ευθύνη για την τοποθέτηση φελλού και την εν γένει αντιδονητική κατασκευή των βάσεων θα έχει ο κατασκευαστής ο οποίος είναι ο μόνος υπεύθυνος για την μη μεταβίβαση θορύβου και κραδασμών στο υπόλοιπο κτίριο. Οι βάσεις θα έχουν ύψος τουλάχιστον 15 εκ. θα φέρουν επάλειψη από λεπτή και λεία τσιμεντοκονία και θα εφοδιάζονται με κατάλληλα μπουλόνια αγκύρωσης των μηχανημάτων. Οι ακμές των βάσεων θα είναι υπό γωνία 45. Όλα τα μηχανήματα είτε πάνω σε βάσεις εδραζόμενα είτε αναρτημένα θα φέρουν κατάλληλα αντιδονητικά για αποφυγή κραδασμών και θορύβου.

65 Για τα μηχανήματα του μηχανοστασίου καθίσταται σαφές ότι πριν από την έναρξη οιασδήποτε εργασίας στο μηχανοστάσιο θα υποβληθεί στην επίβλεψη πλήρες κατασκευαστικό σχέδιο τοποθέτησης των μηχανημάτων και των σωληνώσεων αυτών κατά τρόπο ορθολογιστικό επιτρέποντας την ευχερή προσπέλαση και καθαρισμό αυτών καθώς και πιθανή αντικατάσταση τμήματος ή ολοκλήρου μηχανήματος, χωρίς την ανάγκη μετακίνησης άλλου μηχανήματος. ΚΑΘΑΡΙΣΜΟΣ ΔΙΚΤΥΟΥ ΣΩΛΗΝΩΣΕΩΝ Ο καθαρισμός των δικτύων θα ακολουθήσει όταν έχουν τελειώσει οι εργασίες συναρμολόγησης αυτών και πριν από την επιβολή των μονώσεων. Αυτός θα γίνει ως εξής: Κατ' αρχήν θα αφαιρεθεί η ψυχή των φίλτρων και στη συνέχεια θα πλένεται η μία στήλη μετά την άλλη. Για το νερό από το δοχείο διαστολής θα διέρχεται μέσω της στήλης προσαγωγής και επιστροφής, προς τις μονάδες δωματίων και θα αποχετεύεται από το κατώτατο σημείο τους μέχρις ότου το ζεύγος της στήλης προσαγωγή-επιστροφής να καθαρίσει τελείως. Μετά τον πιο πάνω καθαρισμό σε κάθε δοχείο διαστολής θα διαλυθούν από τον ανάδοχο 0,5 χιλιόγραμμα καυστικής σόδας ανά 100 γαλόνια νερού εγκατάστασης τα οποία στη συνέχεια θα διοχετευθούν ομοιόμορφα μέσω των δικτύων τα οποία και θα πληρωθούν με νερό. Το νερό τώρα της εγκατάστασης θα θερμανθεί στους 65 Κελσίου και θα τεθεί σε κυκλοφορία για 48 ώρες. Ακόλουθα το σύστημα θα κενωθεί και θα πλυθεί με καθαρό νερό. Μετά τον πιο πάνω κύκλο θα ακολουθήσει νέα διάλυση καυστικής σόδας και επανάληψη του κύκλου. Όταν πλέον γίνει πάλι εκκένωση των δικτύων θα τοποθετηθεί η ψυχή των φίλτρων και θα πληρωθούν τα δίκτυα με καθαρό νερό, το οποίο θα τεθεί σε κυκλοφορία για ένα οκτάωρο, μετά το πέρας του οποίου θα ελεγχθούν τα φίλτρα του δικτύου, αν είναι καθαρά ή έχουν επικαθίσει λάδια κλπ. ξένα υλικά. Σε περίπτωση κατά την οποία συμβαίνει το δεύτερο θα ακολουθήσει νέο πλύσιμο με καυστική σόδα. Αυτό θα συνεχιστεί μέχρι να γίνει τέλεια η ικανοποίηση της επίβλεψης. Εφιστάται η προσοχή στη δυσκολία καθαρισμού των δικτύων μικρής διαμέτρου, όπου λόγω της μικρής ποσότητας κυκλοφορούντος νερού και της μικρής ταχύτητας (π.χ. στα δίκτυα προς τις συσκευές FAN-COILS) τα διάφορα ρανίσματα κλπ. θα συγκεντρωθούν στις στενώσεις.

66 Για αυτούς τους λόγους η εργασία συναρμολόγησης πρέπει να γίνεται με μεγάλη και ιδιαίτερη προσοχή. ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ Μόνωση σωληνώσεων Όλες οι σωληνώσεις προσαγωγής και επιστροφής ψυχρού και θερμού νερού θα μονωθούν για την αποφυγή απωλειών θερμότητας. Η μόνωση των σωληνώσεων θα κατασκευαστεί από σωλήνες με θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ (με πραγματικά πάχη μεγαλύτερα των ονομαστικών και αυξανόμενα, έτσι ώστε η θερμοκρασία στην επιφάνεια της θερμομόνωσης να διατηρείται σταθερή), με τα κάτωθι τεχνικά χαρακτηριστικά: Αντιδιαβρωτική προστασία: Το υλικό δεν θα έχει CFC και HCFC, ανταποκρίνεται στο DIN 1988 μέρος 7 για να αποφευχθούν οι διαβρώσεις στους σωλήνες, αεραγωγούς, κλπ. Ασφάλεια: Το υλικό δεν θα έχει CFC, έτσι ώστε, σε περίπτωση φωτιάς, δεν δημιουργούνται διοξίνη(dioxin) και φουράνιο(furans). Συμπεριφορά στην φωτιά: Το υλικό θα είναι δύσκολα αναφλέξιμο (με περιορισμένη συμπεριφορά στην διάδοση της φλόγας), B1 κατά DIN Εφαρμογή: Το υλικό θα διατηρεί τα τεχνικά του χαρακτηριστικά στα ακόλουθα πεδία εφαρμογής: Μέγιστη θερμοκρασία C (φύλλα +850 C). Ελάχιστη θερμοκρασία 400C. Συντελεστής Θερμικής Αγωγιμότητας (λ): λ 0,040 W/(mk) σε θερμοκρασία 200 C. Τα τεστ κατά DIN και DIN Συντελεστής αντίστασης στην διάχυση υδρατμών (μ): μ 7000 κατά DIN EN ISO Στην περίπτωση εφαρμογής θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Ενώσεις της θερμομόνωσης: Στις ενώσεις χωρίς αυτοκόλλητη επιφάνεια συναρμογής, θα γίνεται κόλληση με την ειδική κόλλα του ιδίου οίκου κατασκευής του μονωτικού, και σύμφωνα με τις οδηγίες του. Όλες οι εφαρμογές θα γίνονται σύμφωνα με τις οδηγίες του κατασκευαστικού οίκου. Θερμομόνωση σε βάνες, καμπύλες, κλπ.: Όταν δεν υπάρχει δυνατότητα να γίνει η μόνωση με κοχύλια, θα γίνεται με φύλλο πάχους τουλάχιστον του πραγματικού πάχους του κοχυλιού που αντιστοιχεί και όχι του ονομαστικού.

67 Τα πάχη μονώσεων θα είναι όπως αναφέρεται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης. Πριν από την μόνωση, οι επιφάνειες των σωλήνων θα καθαριστούν επιμελώς και θα απολιπανθούν τελείως. Η μόνωση θα καλύπτει κατά τρόπο αεροστεγή, την εξωτερική επιφάνεια των σωλήνων. Μονώνονται επίσης οι παρεμβαλλόμενες δικλείδες και ο λοιπός εξοπλισμός. Για σωληνώσεις άνω των 4'' ή για επιφάνειες αντί κοχυλιών μπορεί να χρησιμοποιηθεί πάπλωμα από το ίδιο υλικό πάχους 19mm ή 25mm. Οι μονώσεις των σωληνώσεων στο ύπαιθρο θα προστατεύονται με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Αν χρησιμοποιηθεί πρόσθετη επικάλυψη με φύλλο λαμαρίνας αλουμινίου αυτό θα έχει πάχους 0,6mm. Κάθε φύλλο λαμαρίνας θα είναι κατάλληλα κυλινδρισμένο και διαμορφωμένο στα άκρα (σχηματισμός αύλακα με "κορδονιέρα"), θα υπάρχει δε πλήρης επικάλυψη τουλάχιστον κατά 50 χιλ. κατά γενέτειρα και περιφέρεια. Η στερέωση των τμημάτων της επικάλυψης μεταξύ τους θα γίνεται με λαμαρινόβιδες κατάλληλες για εγκατάσταση στο ύπαιθρο και πλαστικές ροδέλες. Οι υπόγειοι μονωμένοι σωλήνες θα επενδύονται με διπλή στρώση υφάσματος με ενδιάμεση και τελική επίχριση με πίσσα ή ισοδύναμο στεγανοποιητικό υλικό. Τρόπος κατασκευής θερμικών μονώσεων - Μονώσεις σωληνώσεων Οι επιφάνειες των σωληνώσεων που θα μονωθούν πρέπει να έχουν πρώτα καθαρισθεί από σκόνες, σκουριές και λίπη, και στην συνέχεια να βαφούν με διπλή στρώση μινίου (εκτός των γαλβανισμένων σωλήνων). Στα σημεία τερματισμού των μονώσεων θα τοποθετηθούν κατάλληλα περιλαίμια συγκρατήσεως αυτών από λεπτή ορειχάλκινη ή γαλβανισμένη ταινία. Στις περιπτώσεις σωλήνων με παράλληλες οδεύσεις κάθε σωλήνας θα μονωθεί χωριστά και ανεξάρτητα από τους υπόλοιπους. Για τμήματα σωλήνων που διαπερνούν τοίχους, δάπεδα κλπ, η μόνωση αυτών δεν θα διακόπτεται αλλά θα συνεχίζεται και μέσα σε αυτά. Οι σωλήνες με μόνωση θα περιβάλλονται στα σημεία στηρίξεως με προστατευτικό γαλβανισμένο έλασμα πάχους 1 χιλ. Το μήκος του ελάσματος αυτού θα είναι τουλάχιστον το διπλάσιο της εξωτερικής διαμέτρου της μονώσεως.

68 ΜΕΤΑΛΛΙΚΑ ΗΧΟΠΕΤΑΣΜΑΤΑ Τα μεταλλικά ηχοπετάσματα στα δύο άκρα τους φέρουν ειδική διαμόρφωση (θηλυκό αρσενικό), έτσι ώστε να επιτυγχάνεται ηχοστεγανότητα αλλά και παράλληλα να αυξάνεται η αντοχή του πλαισίου σε κάμψη. Η εξωτερική επιφάνεια των πλαισίων είναι από γαλβανισμένη λαμαρίνα, μικρονευρωμένη προβαμμένη με πολυεστερική βαφή πάχους 25 μm, σε χρώμα RAL 9002 (λευκό-γκρίζο). Η εσωτερική επιφάνεια των πλαισίων είναι από επίπεδη γαλβανισμένη λαμαρίνα πάχους 0,6 mm, διάτρητη σε ποσοστό μεγαλύτερο του 30%, προβαμμένη με πολυεστερική βαφή σε χρώμα RAL 9002 (λευκό-γκρίζο). Ενδιάμεσα και μεταξύ των μεταλλικών μερών των πλαισίων, τοποθετούνται πλάκες πετροβάμβακα με ίνες προσανατολισμένες κάθετα στο επίπεδο των λαμαρινών, πάχους 50, 80 & 100 mm και πυκνότητας kg/m3. Για την προστασία των πλακών του πετροβάμβακα η επιφάνεια των πλακών προς τη διάτρητη πλευρά καλύπτεται με ειδική ηχοδιαπερατή μεμβράνη. Για προστασία των πλαισίων κατά την μεταφορά και τοποθέτηση φέρουν επένδυση από το εργοστάσιο παραγωγής τους με πλαστική μεμβράνη PVC η οποία πρέπει να αφαιρείται μετά την εφαρμογή τους. Η τοποθέτηση των μεταλλικών ηχοφραγμάτων μπορεί να γίνει συρταρωτά σε ορθοστάτες από ειδικά διαμορφωμένα διπλά Τ τα οποία πακτώνονται στο δάπεδο με κατάλληλο τρόπο. Μπορούν επίσης να τοποθετηθούν και κατακόρυφα με κατάλληλη στήριξη στο πάνω και κάτω μέρος αυτών είτε βιδωμένα πάνω σε κατάλληλο μεταλλικό σκελετό. ΒΑΦΕΣ Γενικά Σκοπός των βαφών είναι είναι η αντιοξειδική προστασία των επιφανειών που βάφονται. Προβλέπονται οι εξής βαφές : Βαφή σωληνώσεων Προβλέπεται η βαφή όλων των σωλήνων που δεν καλύπτονται με μόνωση με μία στρώση μινίου, και δύο ελαιοχρώματος. Στην περίπτωση που καλύπτονται με μόνωση θα βαφούν με δύο στρώσεις αντιδιαβρωτικού μινίου, πρίν από την εφαρμογή της μόνωσης. Η αντοχή της βαφής θα είναι ανάλογη με την θερμοκρασία του υγρού, που περνά από τους σωλήνες.

69 ΑΥΤΟΜΑΤΙΣΜΟΙ Αυτοματισμοί εγκατάστασης κλιμ/σμου με την εργασία πλήρους εγκαταστάσεως, συνδέσεως και ρυθμίσεως θα είναι παραδοτέοι σε πλήρη και κανονική λειτουργία, όπως δίνονται στα σχέδια μελέτης και όπως περιγράφονται στην Τεχνική Περιγραφή. ΡΥΘΜΙΣΕΙΣ Γενικά Μετά την πλήρη αποπεράτωση της εγκατάστασης και πριν από τον τελικό επίσημο έλεγχο και δοκιμές, ο ανάδοχος οφείλει να ρυθμίσει την λειτουργία της εγκατάστασης, όπως προδιαγράφεται παρακάτω, με σκοπό να επιτύχει τις λειτουργικές απαιτήσεις της εγκατάστασης. Όλες οι δαπάνες της ρύθμισης (προσωπικό, όργανα, υλικά) βαρύνουν τον ανάδοχο, εκτός αυτών που αφορούν ηλεκτρική ενέργεια, καύσιμα και νερό. Υλικά Τα όργανα ρύθμισης της εγκατάστασης πρέπει να είναι τα ίδια ή της ίδιας ακρίβειας με εκείνα που χρησιμοποιήθηκαν για τις δοκιμές. Η τελευταία ρύθμιση των οργάνων πρέπει να έχει γίνει από υπεύθυνο εργαστήριο μέσα στο προηγούμενο εξάμηνο από την ημερομηνία των δοκιμών. Εγκατάσταση Ρύθμιση της ροής του νερού Πριν από κάθε ρύθμιση της ροής του ζεστού ή ψυχρού νερού του δικτύου, πρέπει να ελεγχθεί η κανονική λειτουργία των αντλιών δηλαδή, η ορθή φορά περιστροφής τους, η απορροφούμενη ένταση των ηλεκτροκινητήρων τους και το αθόρυβο της λειτουργίας τους. Για την ρύθμιση της ροής του νερού με τη βοήθεια κάποιου θερμαντικού ή ψυκτικού στοιχείου θα εφαρμοσθεί ή μέθοδος μέτρησης της διαφορικής πίεσης. Για αυτό, μετράται η πίεση εισόδου και η πίεση εξόδου με μανόμετρο ακρίβειας, και η διαφορά των δύο ενδείξεων ρυθμίζεται μέσω ρυθμιστικού διακόπτη ώστε να αντιστοιχεί στην επιθυμητή ροή, όπως αυτό προκύπτει από τα κατασκευαστικά δεδομένα (καμπύλες κλπ.) του στοιχείου.

70 Μετά την παραπάνω ρύθμιση της ροής δια των στοιχείων, ρυθμίζονται οι παροχές των αντλιών με την ίδια έμμεση μέθοδο μέτρησης της διαφορικής πίεσης. Αν για κάποια αντλία βρεθεί ότι η παροχή της δεν συμφωνεί με το άρθροισμα των παροχών των στοιχείων που τροφοδοτούνται από αυτήν, η εγκατάσταση ρυθμίζεται πάλι με νέες παροχές ίσες με τις αρχικές πολλαπλασιαζόμενες με τον λόγο της μετρούμενης παροχής της αντλίας προς αυτή που προβλέπει η μελέτη. Μετά την τελική ρύθμιση οι ροές νερού της εγκατάστασης, πρέπει να μην αποκλίνουν από αυτές που προβλέπονται από την μελέτη πέρα από ±5%. Οι τελικές θέσεις ρύθμισης των ρυθμιστικών διακοπτών θα σημειωθούν ευκρινώς και στη συνέχεια θα αφαιρεθούν οι χειρολαβές τους. Όργανα Διακοπής Όλα τα όργανα διακοπής και ρύθμισης (βάννες, ρυθμιστικές βαλβίδες, βαλβίδες αντεπιστροφής, τρίοδες βάννες, κλπ.) των κυρίων σωληνώσεων και των κυρίων μηχανημάτων του μηχανολογικού εξοπλισμού θα σημανθούν με ορειχάλκινο δίσκο διαμέτρου 4 εκ. στερεωμένο στο αντίστοιχο όργανο με ορειχάλκινο σύρμα ή αλυσίδα. Επί του δικτύου θα αναγράφεται με ελαιόχρωμα ο χαρακτηριστικός αριθμός του οργάνου διακοπής και σε εμφανή θέση μέσα στο μηχανοστάσιο ο ανάδοχος υποχρεούται να αναρτήσει μέσα σε υαλόφρακτο πλαίσιο, κατάλογο των οργάνων διακοπής, όπου θα φαίνεται ο αριθμός του οργάνου, η θέση του, το είδος του διακοπτόμενου ρευστού, το εργοστάσιο κατασκευής του, η ονομαστική του διάμετρος και τυχόν παρατηρήσεις απαιτούμενες για την λειτουργία του. ΔΟΚΙΜΕΣ ΚΑΙ ΕΛΕΓΧΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ Γενικά Μετά την πλήρη αποπεράτωση και ρύθμιση της εγκατάστασης ή αυτοτελούς τμήματος της, εφ' όσον αυτό ήθελε εγκριθεί από την επίβλεψη και πριν από την εκτέλεση εργασιών οι οποίες μπορεί να καταστήσουν αφανή τμήματα της εγκατάστασης, ο ανάδοχος είναι υποχρεωμένος να εκτελέσει τις παρακάτω δοκιμές και ελέγχους και με τους πιο κάτω όρους. Όλες οι δαπάνες των δοκιμών και των ελέγχων (προσωπικό, όργανα, υλικά) βαρύνουν τον ανάδοχο, εκτός αυτών που αφορούν ηλεκτρική ενέργεια, καύσιμα και νερό. Η εγκατάσταση δεν θα παραληφθεί εάν δεν συντελεσθούν παρουσία της επίβλεψης οι κατωτέρω αναγραφόμενες δοκιμές, συνταχθούν δε τα αντίστοιχα πρωτόκολλα δοκιμών. Όλες οι συσκευές, υλικά, όργανα και εργατικά απαραίτητα για την εκτέλεση των δοκιμών, θα παρασχεθούν από τον ανάδοχο.

71 Εάν κατά την εκτέλεση των δοκιμών αποδειχθεί ότι μηχάνημα ή συσκευή της εγκατάστασης δεν πληροί τις παρούσες προδιαγραφές και/ή των σχεδίων τότε ο ανάδοχος υποχρεούται με δικές του δαπάνες να επισκευάσει ή αντικαταστήσει το μηχάνημα Υλικά Τα όργανα των δοκιμών και των ελέγχων πρέπει να είναι τα ίδια ή της ίδιας ακρίβειας με εκείνα που χρησιμοποιήθηκαν για τη ρύθμιση της εγκατάστασης. Η τελευταία ρύθμιση των οργάνων πρέπει να έχει γίνει από υπεύθυνο εργαστήριο μέσα στο προηγούμενο εξάμηνο από την ημερομηνία των δοκιμών. Εγκατάσταση Οδηγίες εγκατάστασης Οι δοκιμές θα εκτελεσθούν παρουσία της επίβλεψης και Διπλ. Μηχανολόγου- Ηλεκτρολόγου καθώς και εκπροσώπου του αναδόχου. Αν κατά την εκτέλεση των δοκιμών δεν διαπιστωθεί καμιά ανωμαλία θα συνταχθεί σχετικό πρωτόκολλο που υπογράφεται από τον επιβλέποντα και τον ανάδοχο και το οποίο θα αποτελέσει στοιχείο για την προσωρινή παραλαβή της εγκατάστασης. Ο ανάδοχος είναι υποχρεωμένος με το τέλος των δοκιμών να χορηγήσει στην επίβλεψη τρείς πλήρης σειρές οδηγιών χρήσης και συντήρησης της εγκατάστασης στην Ελληνική γλώσσα και μια σειρά εικονογραφημένων φυλλαδίων των διαφόρων μηχανημάτων και οργάνων με οδηγίες εγκατάστασης και συντήρησης τους. Μια από τις σειρές οδηγιών χρήσης και συντήρησης της εγκατάστασης θα τοποθετηθεί στο μηχανοστάσιο μέσα σε ειδική θήκη που προβλέπεται για σχέδια. Οι επί μέρους δοκιμές των στοιχείων του μηχανολογικού εξοπλισμού και των δικτύων σωληνώσεων και αεραγωγών, αναφέρονται στα αντίστοιχα άρθρα των προδιαγραφών. Δοκιμές Δικτύων Σωληνώσεων Μετά την αποπεράτωση των δικτύων σωληνώσεων και προ της τοποθέτησης (σύνδεσης) των FCU, κλιματιστικών μονάδων, τίθεται το δίκτυο από υδραυλική υπερπίεση 50% της πιέσεως κανονικής λειτουργίας μετρούμενο στο Μηχανοστάσιο - Λεβητοστάσιο για έξι (6) συνεχείς ώρες. Μετά την αποπεράτωση των εγκαταστάσεων και την τοποθέτηση των κλιματιστικών μονάδων, θερμαντικών σωμάτων, FCU κλπ. δοκιμάζεται πάλι η στεγανότητα της εγκατάστασης.

72 Για αυτού πληρούται αυτή με νερό, φράσσονται τα τυχόν ελεύθερα άκρα των σωληνώσεων, γίνεται πλήρης εξαερισμός και με αντλία ασκείται πίεση επτά (7) ατμοσφαιρών μετρούμενη στο Μηχανοστάσιο - Λεβητοστάσιο για έξι (6) συνεχείς ώρες. Σε περίπτωση κάποιας διαρροής κατά τις πιο πάνω δοκιμές ο ανάδοχος υποχρεούται να επισκευάσει την ανωμαλία που παρουσιάστηκε ή να αντικαταστήσει κάθε ελαττωματικό εξάρτημα και η δοκιμή επαναλαμβάνεται μέχρι να διαπιστωθεί πλήρης στεγανότητα. Στη συνέχεια τίθεται σε λειτουργία η εγκατάσταση θέρμανσης μέχρι να θερμανθεί το νερό σε 95 Κελσίου και αφήνεται κατόπιν να ψυχθεί ελέγχοντας έτσι την στεγανότητα κυρίως των συνδέσεων, ενώσεων και παρεμβυσμάτων κατά τις διακυμάνσεις της θερμοκρασίας. Ακόλουθα τίθεται σε λειτουργία η εγκατάσταση ψύξης, μέχρι να ψυχθεί το νερό στους 45 F και αφήνεται στη συνέχεια να θερμανθεί στη συνήθη θερμοκρασία, ελέγχοντας πάλι τη στεγανότητα, καθώς και την αποτελεσματικότητα της στεγανότητας των μονώσεων (αποφυγή εφιδρώσεων). Τέλος τίθενται διαδοχικά σε λειτουργία οι εγκαταστάσεις παραγωγής θερμότητας και ψύχους, ελέγχεται η ομοιογενής συμπεριφορά των κλιματιστικών μονάδων, θερμαντικών σωμάτων κλπ. και τέλος ελέγχεται σε κανονική λειτουργία η απόδοση όλων των στοιχείων της εγκατάστασης. Οι πιο πάνω δοκιμές θα εκτελεσθούν στην αντίστοιχη εποχή του χρόνου καλοκαίριχειμώνας και με συνθήκες περιβάλλοντος κατά το δυνατόν να προσεγγίζουν τις ληφθείσες για τον υπολογισμό των εγκαταστάσεων. Δοκιμές Συστημάτων Αυτοματισμών Μετά την αποπεράτωση των εγκαταστάσεων κλιματισμού θα εκτελεσθούν δοκιμές για τον έλεγχο της λειτουργίας των οργάνων αυτοματισμού και ρύθμισης αυτών ώστε να επιτυγχάνονται οι απαιτούμενες συνθήκες μέσα στους χώρους. Θα υποβληθούν δε πλήρη διαγράμματα που να δείχνουν τα σημεία λειτουργίας στα οποία έγινε η ρύθμιση κάθε οργάνου. Έλεγχος θορύβου της εγκατάστασης Προσδιορίζεται η στάθμη ηχητικής πίεσης της εγκατάστασης με ειδικό ηχόμετρο τοποθετημένο στο κέντρο κάθε αίθουσας και σε ώρα κατάλληλη που συμφωνείται με τον επιβλέποντα μηχανικό.

73 Το ηχόμετρο πρέπει να μετρά τη στάθμη της ηχητικής πίεσης σε DECIBELS,με βάση την πίεση MICROBAT για τις οκτώ οκτάδες της κλίμακας,ή τουλάχιστον για την 5η και 6η. Ο έλεγχος του θορύβου της εγκατάστασης γίνεται ως εξής: α. Πριν από την θέση των μηχανημάτων, η εγκατάσταση θα λειτουργήσει για προσδιορισμό της στάθμης θορύβου (ηχητικής πίεσης) με ηχόμετρο που προκαλείται από εξωτερικά αίτια. β. Συγκρίνεται η προσδιορισθείσα στάθμη με τις τιμές που αντιστοιχούν διεθνώς σε NC- 40 (NOISE CRITERIA). γ. Επιλέγεται η στάθμη σύγκρισης ή μεγαλύτερη από τις δύο προηγούμενες. δ. Τίθεται η εγκατάσταση σε λειτουργία και προσδιορίζεται πάλι η νέα στάθμη θορύβου την ίδια ώρα και στην ίδια θέση. ε. Εάν η προσδιορισθείσα στάθμη είναι ίση ή μικρότερη της στάθμης σύγκρισης, η εγκατάσταση θεωρείται ικανοποιητική. Αν η προσδιορισθείσα στάθμη είναι μεγαλύτερη της στάθμης σύγκρισης, τότε ο ανάδοχος υποχρεώνεται να κάνει τις απαραίτητες βελτιώσεις. Μηχανολογικός Εξοπλισμός Όλος ο μηχανολογικός εξοπλισμός θα σημανθεί με γράμματα και αριθμούς που θα δίνουν τον κωδικό αριθμό του μηχανήματος σύμφωνα με τα σχέδια της μελέτης. Προκειμένου για μηχανήματα που βρίσκονται μέσα σε μηχανοστάσια και χώρους εξυπηρέτησης του κτιρίου, η σήμανση θα εκτελεσθεί με σύμβολα ύψους 5 εκ. το λιγότερο τυπωμένα πάνω στο μηχάνημα με προκατασκευασμένα στοιχεία γραφής (STENCIL) και με την βοήθεια πιστολιού με σκούρο ελαιόχρωμα. Προκειμένου για μηχανήματα που βρίσκονται μέσα στους κύριους χώρους του κτιρίου, η σήμανση θα εκτελεσθεί με λευκά σύμβολα ύψους 15 χιλ. το λιγότερο, που θα χαράσσονται σε μικρή πλάκα από σκούρο φαινολικό υλικό. Η πλάκα αυτή θα συγκολλάται ή θα κοχλιώνεται στη θέση των οργάνων χειρισμού ή ελέγχου του μηχανήματος. Κατά τον τρόπο αυτό θα σημανθούν και όλοι οι πίνακες ελέγχου και αυτοματισμών όπου και αν βρίσκονται. ΜΕΤΡΗΣΕΙΣ Μετρήσεις των Εγκαταστάσεων Μετά την αποπεράτωση των δοκιμών και ρυθμίσεων της εγκατάστασης θα εκτελεσθούν οι πιο κάτω μετρήσεις με τη παρουσία της επίβλεψης, συντάσσοντας και σχετικά πρωτόκολλα.

74 α. Κεντρικά αεροψυκτικά συγκροτήματα Θερμοκρασία εισερχόμενου νερού στο συγκρότημα Θερμοκρασία εξερχόμενου νερού από το συγκρότημα Καταναλισκόμενη ισχύς σε KW Πτώση πίεσης στο συγκρότημα Πτώση πίεσης στο συμπυκνωτή β. Συσκευές FAN COILS Συνολική παροχή αέρα (CFM). Συνθήκες εισερχόμενου αέρα θερμοκρασίες D.B και W.B Συνθήκες εξερχόμενου αέρα θερμοκρασίες D.B και W.B Συνθήκες δωματίου αέρα θερμοκρασίες D.B και W.B γ. Αντλίες Μανόμετρο Απορροφώμενη ισχύς σε KW Σε περίπτωση κατά την οποία υφίσταται ένδειξη ότι η παροχή νερού δεν είναι ικανοποιητική τότε θα προσαρμοσθεί ειδικός μετρητής με τον οποίο θα μετρηθεί η παροχή της αντλίας. Στροφές

75 1 ο ΓΥΜΝΑΣΙΟ ΝΕΑΣ ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή Οι παρεμβάσεις στις Η/Μ εγκαταστάσεις για την ενεργειακή αναβάθμιση του Γυμνασίου Νέας Χαλκηδόνας περιλαμβάνουν τη συντήρηση του υφιστάμενου λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων (χώρος λεβητοστασίου) και την αποκατάσταση της θερμικής μόνωσης των σωληνώσεων θέρμανσης, όπου η μόνωση είναι ανεπαρκής ή φθαρμένη (στο χώρο του λεβητοστασίου και σε εξωτερικά δίκτυα θέρμανσης). Το υφιστάμενο λεβητοστάσιο του Γυμνασίου Νέας Χαλκηδόνας βρίσκεται στο υπόγειο του κτιρίου και καταλαμβάνει χώρο διαστάσεων 3,4m X 6m περίπου. Δίπλα στο λεβητοστάσιο και σε ανεξάρτητο κλειστό χώρο είναι εγκατεστημένες δύο δεξαμενές πετρελαίου, οι οποίες πλέον είναι εκτός χρήσης καθώς ο λέβητας του κτιρίου λειτουργεί με φυσικό αέριο. Στο λεβητοστάσιο για την τροφοδοσία της εγκαταστάσεως κεντρικής θέρμανσης του κτιρίου, υπάρχει λέβητας της δεκαετίας του 80 τύπου ΚΛΙΜΑ ΕΠΕ σειρά Β300 θερμικής ισχύος kacl/h ο οποίος είναι κακοσυντηρημένος. Στο λέβητα συνδέεται μετέπειτα τοποθετημένος, καυστήρας φυσικού αερίου τύπου RIELLO R.B.L. RS KW. Στον καυστήρα καταλήγει παροχή φυσικού αερίου μέσω χαλυβδοσωλήνα 4, των απαραίτητων ασφαλιστικών δικλείδων και κατάλληλου εύκαμπτου συνδέσμου (φωτογρ. 1). (φωτογρ. 1) Υφιστάμενος λέβητας και καυστήρας φυσικού αερίου. Από τον λέβητα αναχωρεί και επιστρέφει ζεύγος χαλυβδοσωλήνων 3 που φτάνουν εντός του λεβητοστασίου έως τους κεντρικούς συλλέκτες προσαγωγής και επιστροφής θερμού νερού (φωτογρ. 2). Κάθε συλλέκτης είναι σωλήνας Φ130mm και μήκους 1m περίπου. Από τους συλλέκτες αναχωρούν και επιστρέφουν 3 κλάδοι με δίκτυο χαλυβδοσωλήνων για τη θέρμανση των χώρων του σχολικού συγκροτήματος. Για την

76 αναγκαστική κυκλοφορία του θερμού νερού στην αναχώρηση κάθε κλάδου παρεμβάλλεται από ένας υδρολίπαντος κυκλοφορητής τύπου WILO RS 50. (φωτογρ. 2) Υφιστάμενοι κεντρικοί συλλέκτες θέρμανσης προσαγωγής και επιστροφής εντός του λεβητοστασίου Η σύνδεση του λέβητα με την καπνοδόχο, γίνεται μέσω καπναγωγού από μαύρη λαμαρίνα Φ250mm (φωτογρ. 3). Ο καπναγωγός έχει απότομες μεταβολές στην πορεία του και περιβάλλεται από φθαρμένη μόνωση από φύλλα πάπλωμα υαλοβάμβακα. (φωτογρ. 3) Καπνοδόχος και καπναγωγός λέβητα.

77 Το συγκρότημα του λεβητοστασίου συμπληρώνεται από κλειστό δοχείο διαστολής τύπου CIMM ERE CE 80lt, τοποθετημένο στην επιστροφή του θερμού νερού. Όσον αφορά στα εξωτερικά δίκτυα σωληνώσεων θερμού νερού, στα οποία προτείνονται παρεμβάσεις, υπάρχει ο κλάδος από το λεβητοστάσιο για την τροφοδοσία του κτιρίου 1 (εργαστηρίων) του σχολικού συγκροτήματος, ο οποίος αποτελείται από ζεύγος χαλυβδοσωλήνων που τρέχει εντός εδάφους σε υπόγειο κανάλι που σκεπάζεται με επισκέψιμα μεταλλικά καλύμματα (φωτογρ.4). Ο κλάδος εισέρχεται στο κτίριο 1 σε δύο σημεία για τη σύνδεση με το εσωτερικό δίκτυο του κτιρίου. Στα σημεία αυτά εξόδου από το υπόγειο κανάλι και εισόδου των σωληνώσεων στο κτίριο 1, οι μονώσεις των σωλήνων είναι κατεστραμμένες ενώ οι σωληνώσεις παρουσιάζουν διαρροές. (φωτογρ. 4) Εξωτερικό κανάλι όδευσης σωληνώσεων και θέσεις εισόδου των σωληνώσεων στο κτίριο 1. Επίσης, έχει κατασκευαστεί ένας νέος εξωτερικός κλάδος δικτύου σωληνώσεων θέρμανσης από χαλκό (λόγω επισκευής) που οδεύει στην βόρεια εξωτερική πλευρά του κτιρίου 2 (αίθουσες διδασκαλίας) του σχολικού συγκροτήματος, για την τροφοδοσία της Αίθουσας πολλαπλών χρήσεων (φωτογρ.5). Ο κλάδος αυτός αποτελείτε από ζεύγος σωληνώσεων χαλκού Φ32 και η μόνωση του έχει αρχίσει να φθείρετε. Re.De-Plan AE Consultants

78 (φωτογρ. 5) Εξωτερικό κλάδος σωληνώσεων προς Αίθουσα Πολλαπλών Χρήσεων Ειδικότερα οι παρεμβάσεις που πρόκειται να πραγματοποιηθούν περιγράφονται ακολούθως: Συντήρηση λέβητα και μόνωση σωληνώσεων Ο υφιστάμενος λέβητας είναι αρκετά παλιός και κακοσυντηρημένος με αποτέλεσμα να έχει χαμηλή απόδοση. Η συντήρηση του λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων εντός του χώρου του λεβητοστασίου θα συνέβαλε σημαντικά στην ενεργειακή αναβάθμιση του κτιρίου. Οι εργασίες συντήρησης αφορούν τον έλεγχο των εγκαταστάσεων και την αποκατάσταση βλαβών το ταχύτερο δυνατό και γενικά ότι περιλαμβάνετε στις τεχνικές προδιαγραφές και το τιμολόγιο που συνοδεύουν την παρούσα τεχνική περιγραφή. Η συντήρηση θα διενεργηθεί σύμφωνα με τις υποδείξεις που ορίζει ο κάθε κατασκευαστής για τα μοντέλα του στην Ελλάδα. Η συντήρηση απαιτείται υποχρεωτικά από τον εκάστοτε κατασκευαστή και τους κανονισμούς, ώστε να πετυχαίνετε η ομαλή και απρόσκοπτη λειτουργία των διάφορων μηχανημάτων, καθ όλη την διάρκεια λειτουργίας των συστημάτων. Οι εργασίες που προβλέπονται να γίνουν, συνοπτικά είναι: - Συντήρηση, έλεγχος στο δίκτυο σωληνώσεων φυσικού αερίου - Συντήρηση, καθαρισμός, έλεγχός στο λέβητα. - Συντήρηση, καθαρισμός, έλεγχος, ρύθμιση στον καυστήρα αερίου. - Συντήρηση έλεγχος στις αντλίες κυκλοφορητές. - Συντήρηση έλεγχος στο δοχείο διαστολής - Έλεγχος στις σωληνώσεις θερμού νερού εντός του λεβητοστασίου - Αντικατάσταση του καπναγωγού με νέο από ανοξείδωτο χάλυβα, διπλού τοιχώματος Φ , με μόνωση, με θυρίδα καθαρισμού και με λιγότερο απότομες καμπύλες. - Καθαρισμός της καπνοδόχου. - Δημιουργία βιβλίου ελέγχου συντήρησης του συστήματος θέρμανσης - Παροχή φύλλου ελέγχου και ρύθμισης της εγκαταστάσεως κεντρικής θέρμανσης. Επίσης θα γίνει αντικατάσταση κατεστραμμένων διακοπτών, πληρωτές εγκατάστασης και κάθε άλλο εξάρτημα ή συσκευή που απαιτείται για την καλή λειτουργία της εγκατάστασης.

79 Στις εργασίες της συντήρησης του λέβητα συμπεριλαμβάνεται η αξία του νέου καπναγωγού και των υλικών καθαρισμού και λίπανσης. Δεν περιλαμβάνονται τα ανταλλακτικά ή εξαρτήματα που θα αντικατασταθούν λόγω φυσιολογικής φθοράς ή κακής χρήσης και που η αντικατάσταση τους κρίνεται σκόπιμη και από την αρμόδια Τεχνική Υπηρεσία και τον Επιβλέποντα Μηχανικό (εξαιρουμένων του νέου καπναγωγού και της μόνωσης των σωληνώσεων). Επιπλέον των ως άνω, όσο αφορά στη θερμική μόνωση των σωληνώσεων θερμού νερού, θα μονωθούν οι κεντρικοί συλλέκτες θέρμανσης προσαγωγής επιστροφής στο λεβηταστάσιο, όλα τα δίκτυα σωληνώσεων εντός του λεβητοστασίου που παρουσιάζουν ανεπαρκή ή φθαρμένη μόνωση, και θα γίνει αντικατάσταση της μόνωσης σε όλο το μήκος του εξωτερικού κλάδου σωληνώσεων 2, που οδεύει εντός του υπόγειου καναλιού ανάμεσα στα δύο κτίρια του σχολικού συγκροτήματος, στα σημεία εισόδου των σωληνώσεων στο κτίριο 2 των εργαστηρίων και στις σωλήνες του εξωτερικού κλάδου σωληνώσεων (χαλκός Φ32mm) παροχής προς την Αίθουσα Πολλαπλών Χρήσεων. Η μόνωση των σωληνώσεων θερμού νερού θα γίνει με σωλήνες από θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ. Ο συντελεστής θερμικής αγωγιμότητας του θερμομονωτικού υλικού θα είναι λ 0,040 W/(mk) σε θερμοκρασία 200 C και το πάχος θερμομόνωσης όπως αναφέρεται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης. Ιδιαίτερα για τη διέλευση σωληνώσεων από εξωτερικούς χώρους (χώρους εκτεθειμένους στον εξωτερικό αέρα) προβλέπεται η προστασία της θερμομόνωσης με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Ειδικά επειδή στην περίπτωση μας έχουμε εφαρμογή θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή κατά μήκος τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Για τη μόνωση των συλλεκτών θα χρησιμοποιηθεί θερμομονωτικό υλικό ανάλογων ιδιοτήτων με τα ως άνω, αλλά σε φύλλα Τέλος θα προβλεφθεί αντικατάσταση των χαλυβδοσωλήνων 2 στις θέσεις που παρουσιάζουν διαρροές, στα σημεία εισόδου των αντίστοιχων κλάδων στο κτίριο των εργαστηρίων.

80 Τεχνικές Προδιαγραφές ΓΕΝΙΚΑ Αντικείμενο Αντικείμενο αυτού του μέρους της Τεχνικής Προδιαγραφής είναι ο καθορισμός των τεχνικών στοιχείων των συσκευών και μηχανημάτων των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου, καθώς και των υλικών των διαφόρων δικτύων που αφορούν στις παρεμβάσεις για την ενεργειακή αναβάθμιση του Γυμνασίου Νέας Χαλκηδόνας. Κανονισμοί Όλες οι εργασίες για τη συντήρηση της εγκατάστασης θέρμανσης θα γίνουν σύμφωνα με την ισχύουσα νομοθεσία και κανονισμούς του Ελληνικού Κράτους (π.χ. Ε.Λ.Ο.Τ.), συμπληρωμένα όπου δεν επαρκούν από αναγνωρισμένους διεθνείς κανονισμούς (DIN, ISO, VDE κ.λ.π.) καθώς και τις οδηγίες του κατασκευαστή των διαφόρων συσκευών, μηχανημάτων και οργάνων. Οι κανονισμοί με τους οποίους πρέπει να συμφωνούν τα τεχνικά στοιχεία των μηχανημάτων, συσκευών και υλικών των εγκαταστάσεων, αναφέρονται παρακάτω: ΓΟΚ ΝΟΚ Ο Κανονισμός Ενεργειακής Απόδοσης Κτηρίων - Κ.Εν.Α.Κ. (Φ.Ε.Κ. Β407/ ) DIN 4701 για τη θέρμανση Τ.Ο.Τ.Ε.Ε. 2421/86 Εγκαταστάσεις σε κτίρια: Δίκτυα διανομής ζεστού νερού για θέρμανση κτιριακών χώρων. Ποιότητα Υλικών Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιημένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Όλα τα υλικά που προμηθεύονται από τον ανάδοxο για το έργο θα είναι καινούργια, εγκεκριμένα από το Υπουργείο Βιομηxανίας, θα φέρουν την σήμανση CE και θα συνοδεύονται από τη δήλωση πιστότητας CE.

81 Για όλα τα μηχανήματα θα υπάρχει πιστοποιητικό ISO για το εργοστάσιο παραγωγής. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δεν θα γίνονται δεκτά. β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφ' όσον εγκριθούν από τον επιβλέποντα μηχανικό. Διαδικασία Προσκομίσεως - Εγκρίσεων Υλικών Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απορρίψεως οποιουδήποτε υλικού που η ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκαταστάσεως. Ο ανάδοχος είναι υποχρεωμένος να υποβάλλει στην αρμόδια Τεχνική Υπηρεσία και στον Επιβλέποντα Μηχανικό εικονογραφημένα έντυπα τεχνικών χαρακτηριστικών, διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών για όλα τα μηχανήματα και συσκευές των διαφόρων εγκαταστάσεων, πριν από την παραγγελία ή προσκόμιση οποιουδήποτε μηχανήματος ή συσκευής. Προδιαγραφές Υλικών Στις επόμενες σελίδες προδιαγράφονται τα υλικά των διαφόρων δικτύων και τα τεχνικά στοιχεία των μηχανημάτων και συσκευών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Γενική Παρατήρηση Όταν οι οριζόντιοι αγωγοί και σωλήνες συναντούν τοιχώματα ή διαφράγματα πυροστεγή και περιβάλλονται από αναφλέξιμη μόνωση, αυτή πρέπει να διακοπεί κατά το πάχος του τοιχώματος και τα κενά μεταξύ του αγωγού και της οπής του τοιχώματος να γεμίσουν με κατάλληλο άκαυστο υλικό (π.χ λιθοβάμβακα).

82 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ ΔΙΚΤΥΟ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Πλήρης συντήρηση και βαφή φθαρμένων σημείων προηγούμενης βαφής του δικτύου σωληνώσεων φυσικού αερίου συντήρηση βαλβίδων, βανών και κάθε είδους παρελκομένου, εσωτερικά και εξωτερικά του λεβητοστασίου, σύμφωνα με τον Τεχνικό Κανονισμό εσωτερικών εγκαταστάσεων φυσικού αερίου με πίεση λειτουργίας έως και 500mbar (ΦΕΚ 976/ ) ΛΕΒΗΤΑΣ - Καθαρισμός της διαδρομής καυσαερίων (άνοιγμα θυρίδων επίσκεψης) με συρματόβουρτσες. - Αντικατάσταση στεγανοποιητικών παρεμβυσμάτων στην περίπτωση που παρατηρηθεί φθορά κατά το άνοιγμα των θυρίδων. - Άνοιγμα, οπτικός έλεγχος και αν απαιτηθεί χημικός καθαρισμός ΚΑΥΣΤΗΡΑΣ - Διακοπή παροχής ηλεκτρ. τάσης και αερίου στον καυστήρα - Αποσύμπλεξη καυστήρα από λέβητα - Αποσύνδεση κεφαλής, ηλεκτροδίων έναυσης, ηλεκτροδίου ιονισμού και καθαρισμός αυτών - Καθαρισμός πτερωτής ανεμιστήρα - Καθαρισμός εσωτερικού μέρους του κελύφους - Αποσύνδεση συγκροτήματος οργάνων αερίου - Καθαρισμός φίλτρων αερίου - Χειροκίνητος έλεγχος στεγανότητας του εσωτερικού διαμερίσματος βαλβίδας ασφαλείας-βαλβίδας παροχής - Έλεγχος λειτουργίας πιεζοστάτη ελαχίστης αερίου - Έλεγχος λειτουργίας πιεζοστάτη αέρα - Έλεγχος ρεύματος ιονισμού (υπο λειτουργία)

83 Ρύθμιση λειτουργίας στον καυστήρα - Έλεγχος-ρύθμιση θερμικής φόρτισης - Έλεγχος-ρύθμιση μερικού φορτίου (διβάθμιοι καυστήρες) - Έλεγχος - ρύθμιση ελάχιστου-μέσου-ολικού φορτίου (αναλογικοί καυστήρες) - Έλεγχος -ρύθμιση θερμοτεχνικής ποιότητας καύσης στην ονομαστική φόρτιση (μονοβάθμιοι καυστήρες) στο μερικό και στο ολικό φορτίο (διβάθμιοι καυστήρες), στο ελάχιστο, στο μέσο και στο ολικό φορτίο (αναλογικοί καυστήρες) - Έλεγχος -ρύθμιση διατάξεων ασφαλείας - Λειτουργία επιτήρησης φλόγας - Τήρηση χρόνου ασφαλείας αυτόματου καύσης - Λειτουργία πιεζοστάτη ελαχίστης - Λειτουργία πιεζοστάτη μεγίστης κεφαλής (αν υπάρχει) - Λειτουργία πιεζοστάτη αέρα - Λειτουργία ελεγκτή στεγανότητας βαλβίδων (σε καυστήρες αερίου,αν υπάρχει) - Έλεγχος -ρύθμιση παραμέτρων ελεγκτή και συμβατότητας αισθητηρίων (για πλήρως αναλογικούς καυστήρες). ΑΝΤΛΙΕΣ ΚΥΚΛΟΦΟΡΗΤΕΣ - Έλεγχος της αντλίας να μη λειτουργεί εν κενώ - Εξαερισμός. - Ηλεκτρολογικός έλεγχος συνδέσεων, κατάστασης καλωδιώσεων και ίσης φόρτισης τάσεων. - Έλεγχος διακοπτών και μονώσεων. - Έλεγχος φοράς περιστροφής ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΒΑΛΒΙΔΕΣ ΑΣΦΑΛΕΙΑΣ - Έλεγχος της βαλβίδας λειτουργίας - Έλεγχος των βαλβίδων ασφαλείας, ώστε να βεβαιωθούμε ότι λειτουργεί το ελατήριό τους. - Έλεγχος των θερμοστατών για ενεργοποίηση.

84 - Έλεγχος των ενδεικτικών οργάνων (θερμόμετρα, μανόμετρα). - Έλεγχος όλων των σωληνώσεων και βανών της εγκατάστασης για διαρροές ή φθορές ΣΩΛΗΝΩΣΕΙΣ (σωληνώσεις θερμού νερού εντός του λεβητοστασίου) - Βαφή των σωληνώσεων θερμού νερού (γυμνές σωληνώσεις, όπου δεν υπάρχει βαφή ή έχει φθαρεί το προηγούμενο στρώμα) ΚΑΠΝΑΓΩΓΟΣ - Αντικατάσταση του καπναγωγού με νέο από ανοξείδωτο χάλυβα, διπλού τοιχώματος Φ , με μόνωση, με θυρίδα καθαρισμού και με λιγότερο απότομες καμπύλες. Η μόνωση είναι από πετροβάμβακα υψηλής πυκνότητας, πάχους 25mm (με αντίσταση θερμοδιαφυγής 0,35m2k/W. Η σύνδεση γίνεται αρσενικό / θηλυκό και μπλοκάρετε με ειδικό κολλάρο με το αρσενικό να δείχνει τη φορά του καπνού. ΚΑΠΝΟΔΟΧΟΣ - Καθαρισμός της καπνοδόχου Στις εργασίες της συντήρησης του λέβητα συμπεριλαμβάνεται η αξία του νέου καπναγωγού και των υλικών καθαρισμού και λίπανσης. Δεν περιλαμβάνονται τα ανταλλακτικά ή εξαρτήματα που θα αντικατασταθούν λόγω φυσιολογικής φθοράς ή κακής χρήσης και που η αντικατάσταση τους κρίνεται σκόπιμη και από την αρμόδια Τεχνική Υπηρεσία και τον Επιβλέποντα Μηχανικό (εξαιρουμένων του νέου καπναγωγού και της μόνωσης των σωληνώσεων). Οι εργασίες συντήρησης γίνονται από τα εξειδικευμένα συνεργεία παρουσία και με την επίβλεψη του κατάλληλου προσωπικού του αναδόχου. Ο ανάδοχος είναι υπεύθυνος για τον έλεγχο της πραγματοποίησης των προβλεπόμενων εργασιών. Με το πέρας των εργασιών ο ανάδοχος θα παραδώσει βιβλίο ελέγχου συντήρησης του συστήματος θέρμανσης, όπου θα περιλαμβάνονται κατ ελάχιστον τα ακόλουθα: τα στοιχεία των εγκαταστάσεων του λεβητοστασίου, λίστα με περιγραφή των εργασιών, αποτελέσματα για κάθε εργασία, χρησιμοποιηθέντα ανταλλακτικά (κατασκευαστής, μοντέλο, s/n, προδιαγραφές συντήρησης κ.τ.λ.), πιθανές ενέργειες που πρέπει να γίνουν περαιτέρω. Επίσης ο ανάδοχος θα εκδώσει φύλλου ελέγχου κεντρικής θέρμανσης. και ρύθμισης της εγκαταστάσεως

85 ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ Θερμική Μόνωση σωληνώσεων Όλες οι σωληνώσεις θερμού νερού θα πρέπει να είναι μονωμένες για την αποφυγή απωλειών θερμότητας. Η μόνωση των σωληνώσεων θα κατασκευαστεί από σωλήνες με θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ (με πραγματικά πάχη μεγαλύτερα τών ονομαστικών και αυξανόμενα έτσι ώστε η θερμοκρασία στην επιφάνεια της θερμομόνωσης να διατηρείται σταθερή), με τα κάτωθι τεχνικά χαρακτηριστικά: Αντιδιαβρωτική προστασία: Το υλικό δεν θα έχει CFC και HCFC, ανταποκρίνεται στο DIN 1988 μέρος 7 για να αποφευχθούν οι διαβρώσεις στους σωλήνες, αεραγωγούς, κλπ. Ασφάλεια: Το υλικό δεν θα έχει CFC, έτσι ώστε, σε περίπτωση φωτιάς, δεν δημιουργούνται διοξίνη(dioxin) και φουράνιο(furans). Συμπεριφορά στην φωτιά: Το υλικό θα είναι δύσκολα αναφλέξιμο (με περιορισμένη συμπεριφορά στην διάδοση της φλόγας), B1 κατά DIN Εφαρμογή: Το υλικό θα διατηρεί τα τεχνικά του χαρακτηριστικά στα ακόλουθα πεδία εφαρμογής: Μέγιστη θερμοκρασία C (φύλλα C). Ελάχιστη θερμοκρασία 40 0 C. Συντελεστής Θερμικής Αγωγιμότητας (λ): λ 0,040 W/(mk) σε θερμοκρασία 20 0 C. Τα τεστ κατά DIN και DIN Συντελεστής αντίστασης στην διάχυση υδρατμών (μ): μ 7000 κατά DIN EN ISO Ειδικά επειδή στην περίπτωση μας έχουμε εφαρμογή θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή κατά μήκος τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Ενώσεις της θερμομόνωσης: Στις ενώσεις χωρίς αυτοκόλλητη επιφάνεια συναρμογής, θα γίνεται κόλληση με την ειδική κόλλα του ιδίου οίκου κατασκευής του μονωτικού, και σύμφωνα με τις οδηγίες του. Όλες οι εφαρμογές θα γίνονται σύμφωνα με τις οδηγίες του κατασκευαστικού οίκου. Θερμομόνωση σε βάνες, καμπύλες, κλπ.: Όταν δεν υπάρχει δυνατότητα να γίνει η μόνωση με κοχύλια, θα γίνεται με φύλλο πάχους τουλάχιστον του πραγματικού πάχους του κοχυλιού που αντιστοιχεί και όχι του ονομαστικού. Τα πάχη μονώσεων θα είναι όπως αναφέρονται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης.

86 Πριν από την μόνωση, οι επιφάνειες των σωλήνων θα καθαριστούν επιμελώς και θα απολιπανθούν τελείως. Η μόνωση θα καλύπτει κατά τρόπο αεροστεγή, την εξωτερική επιφάνεια των σωλήνων. Μονώνονται επίσης οι παρεμβαλόμενες δικλέιδες και ο λοιπός εξοπλισμός. Για σωληνώσεις άνω των 4'' ή για επιφάνειες αντί κοχυλίων μπορεί να χρησιμοποιηθεί πάπλωμα από το ίδιο υλικό πάχους 19mm ή 25mm. Οι μονώσεις των σωληνώσεων στο ύπαιθρο θα προστατεύονται με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Αν χρησιμοποιηθεί πρόσθετη επικάλυψη με φύλλο λαμαρίνας αλουμινίου αυτό θα έχει πάχους 0,6mm. Κάθε φύλλο λαμαρίνας θα είναι κατάλληλα κυλινδρισμένο και διαμορφωμένο στα άκρα (σχηματισμός αύλακα με "κορδονιέρα"), θα υπάρχει δε πλήρης επικάλυψη τουλάχιστον κατά 50 χιλ. κατά γενέτειρα και περιφέρεια. Η στερέωση των τμημάτων της επικάλυψης μεταξύ τους θα γίνεται με λαμαρινόβιδες κατάλληλες για εγκατάσταση στο ύπαιθρο και πλαστικές ροδέλες. Τρόπος κατασκευής θερμικών μονώσεων - Μονώσεις σωληνώσεων Οι επιφάνειες των σωληνώσεων που θα μονωθούν πρέπει να έχουν πρώτα καθαρισθεί από σκόνες, σκουριές και λίπη, και στην συνέχεια να βαφούν με διπλή στρώση μινίου (εκτός των γαλβανισμένων σωλήνων). Στα σημεία τερματισμού των μονώσεων θα τοποθετηθούν κατάλληλα περιλαίμια συγκρατήσεως αυτών από λεπτή ορειχάλκινη ή γαλβανισμένη ταινία. Στις περιπτώσεις σωλήνων με παράλληλες οδεύσεις κάθε σωλήνας θα μονωθεί χωριστά και ανεξάρτητα από τους υπόλοιπους. Για τμήματα σωλήνων που διαπερνούν τοίχους, δάπεδα κλπ, η μόνωση αυτών δεν θα διακόπτεται αλλά θα συνεχίζεται και μέσα σε αυτά. Οι σωλήνες με μόνωση θα περιβάλλονται στα σημεία στηρίξεως με προστατευτικό γαλβανισμένο έλασμα πάχους 1 χιλ. Το μήκος του ελάσματος αυτού θα είναι τουλάχιστον το διπλάσιο της εξωτερικής διαμέτρου της μονώσεως.

87 1 ο ΔΗΜΟΤΙΚΟ / ΝΗΠΙΑΓΩΓΕΙΟ ΝΕΑΣ ΧΑΛΚΗΔΟΝΑΣ Τεχνική Περιγραφή Οι παρεμβάσεις στις Η/Μ εγκαταστάσεις για την ενεργειακή αναβάθμιση του 1 ου Δημοτικού Νέας Χαλκηδόνας περιλαμβάνουν τη συντήρηση του υφιστάμενου λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων (χώρος λεβητοστασίου) και την αποκατάσταση της θερμικής μόνωσης των σωληνώσεων θέρμανσης όπου η μόνωση είναι ανεπαρκή ή φθαρμένη (στο χώρο του λεβητοστασίου). Το υφιστάμενο λεβητοστάσιο του 1 ου Δημοτικού Νέας Χαλκηδόνας βρίσκεται στο υπόγειο του κτιρίου και καταλαμβάνει χώρο διαστάσεων 3,6m X 5,4m περίπου. Δίπλα στο λεβητοστάσιο και σε ανεξάρτητο κλειστό χώρο είναι εγκατεστημένη δεξαμενή πετρελαίου η οποία πλέον είναι εκτός χρήσης καθώς ο λέβητας του κτιρίου λειτουργεί με φυσικό αέριο. Στο λεβητοστάσιο (φωτογρ. 1) για την τροφοδοσία της εγκαταστάσεως κεντρικής θέρμανσης του κτιρίου, υπάρχει λέβητας της δεκαετίας του 70 τύπου THERMODAD, θερμικής ισχύος kcal/h ο οποίος είναι κακοσυντηρημένος. (φωτογρ. 1) Υφιστάμενο συγκρότημα λεβητοστασίου που διακρίνεται ο λέβητας, ο καυστήρας φυσικού αερίου, ο καπναγωγός, ο κεντρικός κυκλοφορητής, ο συλλέκτης προσαγωγής θερμού νερού, το κεντρικό δίκτυο σωληνώσεων και το δοχείο διαστολής Στο λέβητα συνδέεται μετέπειτα τοποθετημένος, καυστήρας φυσικού αερίου τύπου RIELLO R.B.L. RS 5D 160/ KW (φωτογρ. 2). Στον καυστήρα καταλήγει παροχή φυσικού αερίου μέσω χαλυβδοσωλήνα 2, των απαραίτητων ασφαλιστικών δικλείδων και κατάλληλου εύκαμπτου συνδέσμου.

88 (φωτογρ. 2) Υφιστάμενος καυστήρας φυσικού αερίου εντός του λεβητοστασίου Από τον λέβητα αναχωρεί και επιστρέφει ζεύγος χαλυβδοσωλήνων 3 που φτάνουν εντός του λεβητοστασίου έως τους κεντρικούς συλλέκτες θέρμανσης προσαγωγής και επιστροφής θερμού νερού. Κάθε συλλέκτης είναι σωλήνας Φ90mm και μήκους 0.6m περίπου. Από τους συλλέκτες αναχωρούν και επιστρέφουν 3 κλάδοι με δίκτυο χαλυβδοσωλήνων για τη θέρμανση των χώρων του σχολικού συγκροτήματος. Για την αναγκαστική κυκλοφορία του θερμού νερού στον κεντρικό σωλήνα προσαγωγής από τον λέβητα έχει εγκατασταθεί κεντρικός υδρολίπαντος κυκλοφορητής τύπου WILO TOP-S 65/10 (φωτογρ. 3). (φωτογρ. 3) Υφιστάμενος κεντρικός κυκλοφορητής εντός του λεβητοστασίου Η σύνδεση του λέβητα με την καπνοδόχο γίνεται μέσω καπναγωγού η οποία έχει μόνωση με επικάλυψη φύλλων αλουμινίου (φωτογρ. 4).

89 (φωτογρ. 4) Υφιστάμενος καπναγωγός λέβητα. Το συγκρότημα του λεβητοστασίου συμπληρώνεται από κλειστό δοχείο διαστολής τύπου elbi ERE 100lt, τοποθετημένο στην επιστροφή του θερμού νερού. Όσον αφορά στις μονώσεις των σωληνώσεων εντός του λεβητοστασίου, αυτές είναι παλιάς τεχνογνωσίας (μόνωση με επικάλυψη με γύψο) και υπάρχουν αρκετά σημεία χωρίς μόνωση ( συλλέκτες προσαγωγής επιστροφής θερμού νερού) ή με ανεπαρκή ή φθαρμένη μόνωση (φωτογρ.5). (φωτογρ. 5) Δίκτυο σωληνώσεων εντός του λεβητοστασίου με ανεπαρκή και φθαρμένη μόνωση

90 Ειδικότερα οι παρεμβάσεις που πρόκειται να πραγματοποιηθούν περιγράφονται ακολούθως : Συντήρηση λέβητα Ο υφιστάμενος λέβητας είναι αρκετά παλιός και κακοσυντηρημένος με αποτέλεσμα να έχει χαμηλή απόδοση. Η συντήρηση του λέβητα και των παρελκόμενων με αυτόν εγκαταστάσεων εντός του χώρου του λεβητοστασίου θα συνέβαλε σημαντικά στην ενεργειακή αναβάθμιση του κτιρίου. Οι εργασίες συντήρησης αφορούν τον έλεγχο των εγκαταστάσεων και την αποκατάσταση βλαβών το ταχύτερο δυνατό και γενικά ότι περιλαμβάνετε στις τεχνικές προδιαγραφές και το τιμολόγιο που συνοδεύουν την παρούσα τεχνική περιγραφή. Η συντήρηση θα διενεργηθεί σύμφωνα με τις υποδείξεις που ορίζει ο κάθε κατασκευαστής για τα μοντέλα του στην Ελλάδα. Η συντήρηση απαιτείται υποχρεωτικά από τον εκάστοτε κατασκευαστή και τους κανονισμούς, ώστε να πετυχαίνετε η ομαλή και απρόσκοπτη λειτουργία των διάφορων μηχανημάτων, καθ όλη την διάρκεια λειτουργίας των συστημάτων. Οι εργασίες που προβλέπονται να γίνουν, συνοπτικά είναι: - Συντήρηση, έλεγχος στο δίκτυο σωληνώσεων φυσικού αερίου - Συντήρηση, καθαρισμός, έλεγχός στο λέβητα. - Συντήρηση, καθαρισμός, έλεγχος, ρύθμιση στον καυστήρα αερίου. - Συντήρηση έλεγχος στις αντλίες κυκλοφορητές. - Συντήρηση έλεγχος στο δοχείο διαστολής - Έλεγχος στις σωληνώσεις θερμού νερού εντός του λεβητοστασίου - Καθαρισμός του καπναγωγού και της καπνοδόχου. - Δημιουργία βιβλίου ελέγχου συντήρησης του συστήματος θέρμανσης - Παροχή φύλλου ελέγχου και ρύθμισης της εγκαταστάσεως κεντρικής θέρμανσης. Επίσης θα γίνει αντικατάσταση κατεστραμμένων διακοπτών, πληρωτών εγκατάστασης και κάθε άλλου εξάρτημα ή συσκευής που απαιτείται για την καλή λειτουργία της εγκατάστασης. Στις εργασίες της συντήρησης του λέβητα συμπεριλαμβάνεται η αξία των υλικών καθαρισμού και λίπανσης. Δεν περιλαμβάνονται τα ανταλλακτικά ή εξαρτήματα που θα αντικατασταθούν λόγω φυσιολογικής φθοράς ή κακής χρήσης και που η αντικατάσταση τους κρίνεται σκόπιμη και από την αρμόδια Τεχνική Υπηρεσία και τον Επιβλέποντα Μηχανικό (εξαιρουμένων της μόνωσης των σωληνώσεων).

91 Θερμική Μόνωση σωληνώσεων Όσον αφορά στη μόνωση των σωληνώσεων θερμού νερού, θα μονωθούν οι κεντρικοί συλλέκτες θέρμανσης προσαγωγής επιστροφής στο λεβηταστάσιο, και όλα τα δίκτυα σωληνώσεων εντός του λεβητοστασίου που παρουσιάζουν ανεπαρκή ή φθαρμένη μόνωση. Η μόνωση των σωληνώσεων θερμού νερού θα γίνει με σωλήνες από θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ. Ο συντελεστής θερμικής αγωγιμότητας του θερμομονωτικού υλικού θα είναι λ 0,040 W/(mk) σε θερμοκρασία 20 0 C και το πάχος θερμομόνωσης όπως αναφέρεται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης. Ιδιαίτερα για τη διέλευση σωληνώσεων από εξωτερικούς χώρους (χώρους εκτεθειμένους στον εξωτερικό αέρα) προβλέπεται η προστασία της θερμομόνωσης με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Ειδικά επειδή στην περίπτωση μας έχουμε εφαρμογή θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Για τη μόνωση των συλλεκτών θα χρησιμοποιηθεί θερμομονωτικό υλικό ανάλογων ιδιοτήτων με τα ως άνω, αλλά σε φύλλα. ΓΕΝΙΚΑ Αντικείμενο Τεχνικές Προδιαγραφές Αντικείμενο αυτού του μέρους της Τεχνικής Προδιαγραφής είναι ο καθορισμός των τεχνικών στοιχείων των συσκευών και μηχανημάτων των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου, καθώς και των υλικών των διαφόρων δικτύων που αφορούν στις παρεμβάσεις για την ενεργειακή αναβάθμιση του 1 ου Δημοτικού Νέας Χαλκηδόνας. Κανονισμοί Όλες οι εργασίες για τη συντήρηση της εγκατάστασης θέρμανσης θα γίνουν σύμφωνα με την ισχύουσα νομοθεσία και κανονισμούς του Ελληνικού Κράτους (π.χ. Ε.Λ.Ο.Τ.), συμπληρωμένα όπου δεν επαρκούν από αναγνωρισμένους διεθνείς κανονισμούς (DIN, ISO, VDE κ.λ.π.) καθώς και τις οδηγίες του κατασκευαστή των διαφόρων συσκευών, μηχανημάτων και οργάνων.

92 Οι κανονισμοί με τους οποίους πρέπει να συμφωνούν τα τεχνικά στοιχεία των μηχανημάτων, συσκευών και υλικών των εγκαταστάσεων, αναφέρονται παρακάτω: ΓΟΚ ΝΟΚ Ο Κανονισμός Ενεργειακής Απόδοσης Κτηρίων - Κ.Εν.Α.Κ. (Φ.Ε.Κ. Β407/ ) DIN 4701 για τη θέρμανση Τ.Ο.Τ.Ε.Ε. 2421/86 Εγκαταστάσεις σε κτίρια: Δίκτυα διανομής ζεστού νερού για θέρμανση κτιριακών χώρων. Ποιότητα Υλικών Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιημένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Όλα τα υλικά που προμηθεύονται από τον ανάδοxο για το έργο θα είναι καινούργια, εγκεκριμένα από το Υπουργείο Βιομηxανίας, θα φέρουν την σήμανση CE και θα συνοδεύονται από τη δήλωση πιστότητας CE. Για όλα τα μηχανήματα θα υπάρχει πιστοποιητικό ISO για το εργοστάσιο παραγωγής. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δεν θα γίνονται δεκτά. β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφ' όσον εγκριθούν από τον επιβλέποντα μηχανικό. Διαδικασία Προσκομίσεως - Εγκρίσεων Υλικών Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απορρίψεως οποιουδήποτε υλικού που η ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκαταστάσεως.

93 Ο ανάδοχος είναι υποχρεωμένος να υποβάλλει στην αρμόδια Τεχνική Υπηρεσία και στον Επιβλέποντα Μηχανικό εικονογραφημένα έντυπα τεχνικών χαρακτηριστικών, διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών για όλα τα μηχανήματα και συσκευές των διαφόρων εγκαταστάσεων, πριν από την παραγγελία ή προσκόμιση οποιουδήποτε μηχανήματος ή συσκευής. Προδιαγραφές Υλικών Στις επόμενες σελίδες προδιαγράφονται τα υλικά των διαφόρων δικτύων και τα τεχνικά στοιχεία των μηχανημάτων και συσκευών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Γενική Παρατήρηση Όταν οι οριζόντιοι αγωγοί και σωλήνες συναντούν τοιχώματα ή διαφράγματα πυροστεγή και περιβάλλονται από αναφλέξιμη μόνωση, αυτή πρέπει να διακοπεί κατά το πάχος του τοιχώματος και τα κενά μεταξύ του αγωγού και της οπής του τοιχώματος να γεμίσουν με κατάλληλο άκαυστο υλικό (π.χ λιθοβάμβακα). ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΑ ΔΙΚΤΥΟ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Πλήρης συντήρηση και βαφή φθαρμένων σημείων προηγούμενης βαφής του δικτύου σωληνώσεων φυσικού αερίου συντήρηση βαλβίδων, βανών και κάθε είδους παρελκομένου, εσωτερικά και εξωτερικά του λεβητοστασίου, σύμφωνα με τον Τεχνικό Κανονισμό εσωτερικών εγκαταστάσεων φυσικού αερίου με πίεση λειτουργίας έως και 500mbar (ΦΕΚ 976/ ) ΛΕΒΗΤΑΣ - Καθαρισμός της διαδρομής καυσαερίων (άνοιγμα θυρίδων επίσκεψης) με συρματόβουρτσες. - Αντικατάσταση στεγανοποιητικών παρεμβυσμάτων στην περίπτωση που παρατηρηθεί φθορά κατά το άνοιγμα των θυρίδων. - Άνοιγμα, οπτικός έλεγχος και αν απαιτηθεί χημικός καθαρισμός ΚΑΥΣΤΗΡΑΣ - Διακοπή παροχής ηλεκτρ. τάσης και αερίου στον καυστήρα

94 - Αποσύμπλεξη καυστήρα από λέβητα - Αποσύνδεση κεφαλής, ηλεκτροδίων έναυσης, ηλεκτροδίου ιονισμού και καθαρισμός αυτών - Καθαρισμός πτερωτής ανεμιστήρα - Καθαρισμός εσωτερικού μέρους του κελύφους - Αποσύνδεση συγκροτήματος οργάνων αερίου - Καθαρισμός φίλτρων αερίου - Χειροκίνητος έλεγχος στεγανότητας του εσωτερικού διαμερίσματος βαλβίδας ασφαλείας-βαλβίδας παροχής - Έλεγχος λειτουργίας πιεζοστάτη ελαχίστης αερίου - Έλεγχος λειτουργίας πιεζοστάτη αέρα - Έλεγχος ρεύματος ιονισμού (υπο λειτουργία) Ρύθμιση λειτουργίας στον καυστήρα - Έλεγχος-ρύθμιση θερμικής φόρτισης - Έλεγχος-ρύθμιση μερικού φορτίου (διβάθμιοι καυστήρες) - Έλεγχος - ρύθμιση ελάχιστου-μέσου-ολικού φορτίου (αναλογικοί καυστήρες) - Έλεγχος -ρύθμιση θερμοτεχνικής ποιότητας καύσης στην ονομαστική φόρτιση (μονοβάθμιοι καυστήρες) στο μερικό και στο ολικό φορτίο (διβάθμιοι καυστήρες), στο ελάχιστο, στο μέσο και στο ολικό φορτίο (αναλογικοί καυστήρες) - Έλεγχος -ρύθμιση διατάξεων ασφαλείας - Λειτουργία επιτήρησης φλόγας - Τήρηση χρόνου ασφαλείας αυτόματου καύσης - Λειτουργία πιεζοστάτη ελαχίστης - Λειτουργία πιεζοστάτη μεγίστης κεφαλής (αν υπάρχει) - Λειτουργία πιεζοστάτη αέρα - Λειτουργία ελεγκτή στεγανότητας βαλβίδων (σε καυστήρες αερίου,αν υπάρχει) - Έλεγχος -ρύθμιση παραμέτρων ελεγκτή και συμβατότητας αισθητηρίων (για πλήρως αναλογικούς καυστήρες).

95 ΑΝΤΛΙΕΣ ΚΥΚΛΟΦΟΡΗΤΕΣ - Έλεγχος της αντλίας να μη λειτουργεί εν κενώ - Εξαερισμός. - Ηλεκτρολογικός έλεγχος συνδέσεων, κατάστασης καλωδιώσεων και ίσης φόρτισης τάσεων. - Έλεγχος διακοπτών και μονώσεων. - Έλεγχος φοράς περιστροφής ΔΟΧΕΙΟ ΔΙΑΣΤΟΛΗΣ ΒΑΛΒΙΔΕΣ ΑΣΦΑΛΕΙΑΣ - Έλεγχος της βαλβίδας λειτουργίας - Έλεγχος των βαλβίδων ασφαλείας, ώστε να βεβαιωθούμε ότι λειτουργεί το ελατήριό τους. - Έλεγχος των θερμοστατών για ενεργοποίηση. - Έλεγχος των ενδεικτικών οργάνων (θερμόμετρα, μανόμετρα). - Έλεγχος όλων των σωληνώσεων και βανών της εγκατάστασης για διαρροές ή φθορές ΣΩΛΗΝΩΣΕΙΣ (σωληνώσεις θερμού νερού εντός του λεβητοστασίου) - Βαφή των σωληνώσεων θερμού νερού (γυμνές σωληνώσεις, όπου δεν υπάρχει βαφή ή έχει φθαρεί το προηγούμενο στρώμα) ΚΑΠΝΟΔΟΧΟΣ ΚΑΠΝΑΓΩΓΟΣ Καθαρισμός του καπναγωγού και της καπνοδόχου Στις εργασίες της συντήρησης του λέβητα συμπεριλαμβάνεται η αξία των υλικών καθαρισμού και λίπανσης. Δεν περιλαμβάνονται τα ανταλλακτικά ή εξαρτήματα που θα αντικατασταθούν λόγω φυσιολογικής φθοράς ή κακής χρήσης (εξαιρουμένων της θερμικής μόνωσης των σωληνώσεων). Οι εργασίες συντήρησης γίνονται από τα εξειδικευμένα συνεργεία παρουσία και με την επίβλεψη του κατάλληλου προσωπικού του αναδόχου. Ο ανάδοχος είναι υπεύθυνος για τον έλεγχο της πραγματοποίησης των προβλεπόμενων εργασιών. Με το πέρας των εργασιών ο ανάδοχος θα παραδώσει βιβλίο ελέγχου συντήρησης του συστήματος

96 θέρμανσης, όπου θα περιλαμβάνονται κατ ελάχιστον τα ακόλουθα: τα στοιχεία των εγκαταστάσεων του λεβητοστασίου, λίστα με περιγραφή των εργασιών, αποτελέσματα για κάθε εργασία, χρησιμοποιηθέντα ανταλλακτικά (κατασκευαστής, μοντέλο, s/n, προδιαγραφές συντήρησης κ.τ.λ.), πιθανές ενέργειες που πρέπει να γίνουν περαιτέρω. Επίσης ο ανάδοχος θα εκδώσει φύλλου ελέγχου κεντρικής θέρμανσης. ΜΟΝΩΣΗ ΣΩΛΗΝΩΣΕΩΝ και ρύθμισης της εγκαταστάσεως Θερμική Μόνωση σωληνώσεων Όλες οι σωληνώσεις θερμού νερού θα πρέπει να είναι μονωμένες για την αποφυγή απωλειών θερμότητας. Η μόνωση των σωληνώσεων θα κατασκευαστεί από σωλήνες με θερμομονωτικό υλικό αφρώδες, πλαστικό, εύκαμπτο, κλειστής κυτταρικής δομής, μαύρου χρώματος, βασισμένο σε βουλκανισμένο συνθετικό καουτσούκ (με πραγματικά πάχη μεγαλύτερα τών ονομαστικών και αυξανόμενα έτσι ώστε η θερμοκρασία στην επιφάνεια της θερμομόνωσης να διατηρείται σταθερή), με τα κάτωθι τεχνικά χαρακτηριστικά: Αντιδιαβρωτική προστασία: Το υλικό δεν θα έχει CFC και HCFC, ανταποκρίνεται στο DIN 1988 μέρος 7 για να αποφευχθούν οι διαβρώσεις στους σωλήνες, αεραγωγούς, κλπ. Ασφάλεια: Το υλικό δεν θα έχει CFC, έτσι ώστε, σε περίπτωση φωτιάς, δεν δημιουργούνται διοξίνη(dioxin) και φουράνιο(furans). Συμπεριφορά στην φωτιά: Το υλικό θα είναι δύσκολα αναφλέξιμο (με περιορισμένη συμπεριφορά στην διάδοση της φλόγας), B1 κατά DIN Εφαρμογή: Το υλικό θα διατηρεί τα τεχνικά του χαρακτηριστικά στα ακόλουθα πεδία εφαρμογής: Μέγιστη θερμοκρασία C (φύλλα C). Ελάχιστη θερμοκρασία 40 0 C. Συντελεστής Θερμικής Αγωγιμότητας (λ): λ 0,040 W/(mk) σε θερμοκρασία 20 0 C. Τα τεστ κατά DIN και DIN Συντελεστής αντίστασης στην διάχυση υδρατμών (μ): μ 7000 κατά DIN EN ISO Ειδικά επειδή στην περίπτωση μας έχουμε εφαρμογή θερμικής μόνωσης σε υφιστάμενα δίκτυα, οι σωλήνες του θερμομονωτικού υλικού θα έχουν εργαστηριακή κατά μήκος τομή με πρόσθετη αυτοκόλλητη επιφάνεια και μαύρη στερεωτική ταινία. Ενώσεις της θερμομόνωσης: Στις ενώσεις χωρίς αυτοκόλλητη επιφάνεια συναρμογής, θα γίνεται κόλληση με την ειδική κόλλα του ιδίου οίκου κατασκευής του μονωτικού, και

97 σύμφωνα με τις οδηγίες του. Όλες οι εφαρμογές θα γίνονται σύμφωνα με τις οδηγίες του κατασκευαστικού οίκου. Θερμομόνωση σε βάνες, καμπύλες, κλπ.: Όταν δεν υπάρχει δυνατότητα να γίνει η μόνωση με κοχύλια, θα γίνεται με φύλλο πάχους τουλάχιστον του πραγματικού πάχους του κοχυλιού που αντιστοιχεί και όχι του ονομαστικού. Τα πάχη μονώσεων θα είναι όπως αναφέρονται στον πίνακα 4.7. της ΤΟΤΕΕ /2010, ανάλογα με τη διατομή του σωλήνα νερού και το χώρο διέλευσης. Πριν από την μόνωση, οι επιφάνειες των σωλήνων θα καθαριστούν επιμελώς και θα απολιπανθούν τελείως. Η μόνωση θα καλύπτει κατά τρόπο αεροστεγή, την εξωτερική επιφάνεια των σωλήνων. Μονώνονται επίσης οι παρεμβαλόμενες δικλέιδες και ο λοιπός εξοπλισμός. Για σωληνώσεις άνω των 4'' ή για επιφάνειες αντί κοχυλίων μπορεί να χρησιμοποιηθεί πάπλωμα από το ίδιο υλικό πάχους 19mm ή 25mm. Οι μονώσεις των σωληνώσεων στο ύπαιθρο θα προστατεύονται με φύλλα γαλβανισμένης λαμαρίνας ή / και φύλλα αλουμινίου ή και άλλο κατάλληλο υλικό. Αν χρησιμοποιηθεί πρόσθετη επικάλυψη με φύλλο λαμαρίνας αλουμινίου αυτό θα έχει πάχους 0,6mm. Κάθε φύλλο λαμαρίνας θα είναι κατάλληλα κυλινδρισμένο και διαμορφωμένο στα άκρα (σχηματισμός αύλακα με "κορδονιέρα"), θα υπάρχει δε πλήρης επικάλυψη τουλάχιστον κατά 50 χιλ. κατά γενέτειρα και περιφέρεια. Η στερέωση των τμημάτων της επικάλυψης μεταξύ τους θα γίνεται με λαμαρινόβιδες κατάλληλες για εγκατάσταση στο ύπαιθρο και πλαστικές ροδέλες. Τρόπος κατασκευής θερμικών μονώσεων - Μονώσεις σωληνώσεων Οι επιφάνειες των σωληνώσεων που θα μονωθούν πρέπει να έχουν πρώτα καθαρισθεί από σκόνες, σκουριές και λίπη, και στην συνέχεια να βαφούν με διπλή στρώση μινίου (εκτός των γαλβανισμένων σωλήνων). Στα σημεία τερματισμού των μονώσεων θα τοποθετηθούν κατάλληλα περιλαίμια συγκρατήσεως αυτών από λεπτή ορειχάλκινη ή γαλβανισμένη ταινία. Στις περιπτώσεις σωλήνων με παράλληλες οδεύσεις κάθε σωλήνας θα μονωθεί χωριστά και ανεξάρτητα από τους υπόλοιπους. Για τμήματα σωλήνων που διαπερνούν τοίχους, δάπεδα κλπ, η μόνωση αυτών δεν θα διακόπτεται αλλά θα συνεχίζεται και μέσα σε αυτά. Οι σωλήνες με μόνωση θα περιβάλλονται στα σημεία στηρίξεως με προστατευτικό γαλβανισμένο έλασμα πάχους 1 χιλ.

98 Το μήκος του ελάσματος αυτού θα είναι τουλάχιστον το διπλάσιο της εξωτερικής διαμέτρου της μονώσεως. Η ΣΥΝΤΑΞΑΣΑ Νοέμβριος 2014 ΘΕΩΡΗΘΗΚΕ Κολοβού Εύα Πολιτικός Μηχανικός / ΠΕ3 Σγουράκη Ελένη Πολιτικός Μηχανικός / ΠΕ3

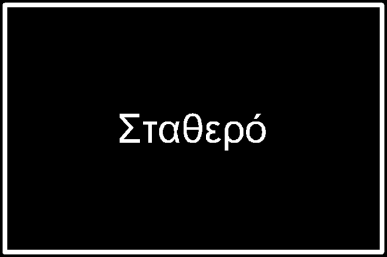

99 ΤΥΠΟΙ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:20) ΠΑΡΑΡΤΗΜΑ Ι

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

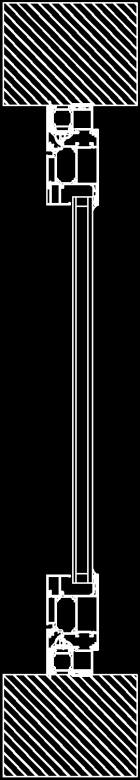

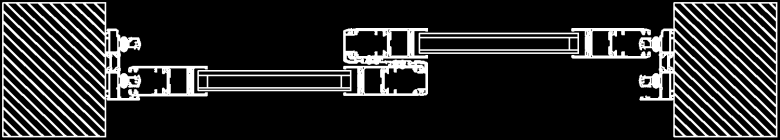

137 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΕΜΒΑΣΕΩΝ ΠΑΡΑΡΤΗΜΑ ΙΙ ΛΕΠΤΟΜΕΡΕΙΕΣ ΔΙΑΤΟΜΩΝ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:10) 100
