1 ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΦΙΛΑΔΕΛΦΕΙΑΣ ΧΑΛΚΗΔΟΝΟΣ ΔIEYΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΟΛΟΚΛΗΡΩΜΕΝΗ ΠΑΡΕΜΒΑΣΗ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ ΣΤΙΣ ΚΤΙΡΙΑΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΤΗΣ ΔΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΝΕΑΣ ΦΙΛΑΔΕΛΦΕΙΑΣ. Κ.Α Α.Μ. 126/2014 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΕΜΒΑΣΕΩΝ Νοέμβριος 2014

2 ΠΕΡΙΕΧΟΜΕΝΑ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΑΡΕΜΒΑΣΕΩΝ... 6 ΚΤΙΡΙΟ 1 ΔΗΜΑΡΧΕΙΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ...6 ΚΤΙΡΙΟ 2 ΠΝΕΥΜΑΤΙΚΟ ΚΕΝΤΡΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ «Ο ΑΘΑΝΑΣΙΟΣ ΔΙΑΚΟΣ»...8 ΠΑΡΕΜΒΑΣΕΙΣ ΚΕΛΥΦΟΥΣ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Τεχνική Περιγραφή...11 Τεχνικές Προδιαγραφές...12 Τύποι Υαλοστασίων...12 Πλαίσιο αλουμινίου υαλοστασίων...20 Υαλοπίνακες...22 Ηλεκτροστατική βαφή...23 Ειδικά τεμάχια σύνθεσης λοιπά υλικά...24 Όροι & Απαιτήσεις...25 Γενικές απαιτήσεις κατασκευής κουφωμάτων...25 Γενικές απαιτήσεις αποξήλωσης υφιστάμενων κουφωμάτων...26 Γενικές απαιτήσεις τοποθέτησης κουφωμάτων...27 Φύλλα κουφώματος...28 Γενικές απαιτήσεις τοποθέτησης υαλοπινάκων...28 Παρεμβύσματα στεγανότητας...29 Ειδικοί μηχανισμοί λειτουργίας...29 Μεταφορές κουφωμάτων στο εργοτάξιο...29 Σφράγιση αρμών...29 Μέτρα Προστασίας Κουφωμάτων...30 ΕΞΩΤΕΡΙΚΑ ΣΚΙΑΣΤΡΑ Τεχνική Περιγραφή...32 Τύποι Σκιάστρων...34

3 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Τεχνική Περιγραφή...37 Τεχνικές Προδιαγραφές Προετοιμασία της επιφάνειας Κατασκευή περιμετρικού περιθωρίου Επάλειψη ασταριού Εφαρμογή στεγανωτικής στρώσης Υδρορροές Διάστρωση γεωυφάσματος Δημιουργία θερμομονωτικής στρώσης Διάστρωση έρματος με αδρανή υλικά...42 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ...43 Τεχνικές Προδιαγραφές Καθαιρέσεις Αποξηλώσεις Αντικαταστάσεις - Επανατοποθετήσεις Έλεγχος υποβάθρου Προετοιμασία επιφάνειας Κατασκευή συστήματος εξωτερικής θερμομόνωσης τοιχοποιίας όψεων με πλάκες εξηλασμένης πολυστερίνης πάχους 40mm: Καθολική στρώση κόλλας τσιμεντοειδούς βάσης και τοποθέτηση υαλοπλέγματος Εφαρμογή τελικού σοβά...49 ΠΑΡΕΜΒΑΣΕΙΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΔΗΜΑΡΧΕΙΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ Τεχνική Περιγραφή...51 Εγκατάσταση συστήματος BEMS, για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων Μετρητές ενέργειας...52 Καταγραφικά μετρήσεων...53 Κεντρικό σύστημα διαχείρισης...53

4 Τεχνικές Προδιαγραφές...55 Γενικά Σύστημα BEMS...56 Κανονισμοί Καλώδιο UTP cat Ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας Μετρητής φυσικού αερίου Καταγραφικό ενέργειας Κεντρικό σύστημα διαχείρισης ΠΝΕΥΜΑΤΙΚΟ ΚΕΝΤΡΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ Τεχνική Περιγραφή...62 Αντικατάσταση συγκροτήματος λέβητα καυστήρα πετρελαίου Εγκατάσταση συστήματος BEMS, για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων Τεχνικές Προδιαγραφές...69 Γενικά...69 Κανονισμοί...71 Λέβητας φυσικού αερίου...71 Λέβητας Χυτοσιδηρός φυσικού αερίου Καυστήρας φυσικού αερίου Μόνωση καπναγωγού Ράβδος γείωσης Δίκτυο Σωληνώσεων...73 Επιλογή Διαμέτρου Σωληνώσεων Διαμόρφωση Εσωτερικών Δικτύων Τοποθέτηση συσκευών αερίου...77 Σύστημα BEMS...80 Κανονισμοί Καλώδιο UTP cat

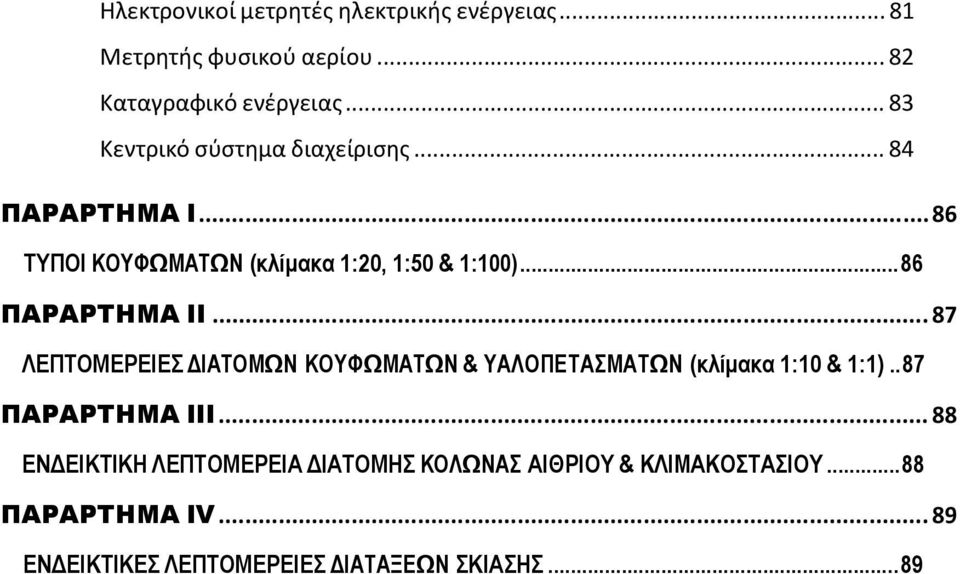

5 Ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας Μετρητής φυσικού αερίου Καταγραφικό ενέργειας Κεντρικό σύστημα διαχείρισης ΠΑΡΑΡΤΗΜΑ Ι ΤΥΠΟΙ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:20, 1:50 & 1:100) ΠΑΡΑΡΤΗΜΑ ΙΙ ΛΕΠΤΟΜΕΡΕΙΕΣ ΔΙΑΤΟΜΩΝ ΚΟΥΦΩΜΑΤΩΝ & ΥΑΛΟΠΕΤΑΣΜΑΤΩΝ (κλίμακα 1:10 & 1:1).. 87 ΠΑΡΑΡΤΗΜΑ ΙΙΙ ΕΝΔΕΙΚΤΙΚΗ ΛΕΠΤΟΜΕΡΕΙΑ ΔΙΑΤΟΜΗΣ ΚΟΛΩΝΑΣ ΑΙΘΡΙΟΥ & ΚΛΙΜΑΚΟΣΤΑΣΙΟΥ ΠΑΡΑΡΤΗΜΑ ΙV ΕΝΔΕΙΚΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΔΙΑΤΑΞΕΩΝ ΣΚΙΑΣΗΣ... 89

6 Γενική Περιγραφή Παρεμβάσεων Ο πρώην Δήμος Ν. Φιλαδέλφειας (νυν Καλλικρατικός Δήμος Φιλαδέλφειας Χαλκηδόνος), με την υπ αριθμ. Α.Π.ΚΑΠΕ/ΕΞΟΙΚ 58/ αίτησή του, υπέβαλε Φάκελο Πρόταση στο Κέντρο Ανανεώσιμων Πηγών Ενέργεια (ΚΑΠΕ) για συμμετοχή στο Πρόγραμμα ΕΞΟΙΚΟΝΟΜΩ όσον αφορά την Δημοτική Ενότητα Φιλαδέλφειας, σε συνέχεια σχετικής πρόσκλησης (Δ6 6716/ ) που γνωστοποιήθηκε από το πρώην Υπουργείο Ανάπτυξης, με σκοπό την ενεργειακή αναβάθμιση επιλεγμένων δημοτικών κτιρίων, κοινόχρηστων χώρων και την πραγματοποίηση δράσεων διάδοσης, δικτύωσης και ενημέρωσης. Με την υπ αριθμ. Φ.Β1/Ε5.4/338/6/ Απόφαση του Υπουργείου Περιβάλλοντος Ενέργειας και Κλιματικής Αλλαγής, εγκρίθηκε το σύνολο της Πρότασης της Δημοτικής Ενότητας Φιλαδέλφειας και με την υπ αριθμ Φ.Β1/Ε5.5/15206/665/ (1η τροποποίηση Α.Π. 13/04-05/156/38/ ) απόφαση του Γενικού Γραμματέα Ενέργειας και Κλιματικής Αλλαγής εντάχθηκε η πράξη «ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ ΝΕΑΣ ΦΙΛΑΔΕΛΦΕΙΑΣ» με κωδικό MIS στο Επιχειρησιακό Πρόγραμμα «Αττική». Η εγκεκριμένη Πρόταση της Δημοτικής Ενότητας Ν.Φιλαδέλφειας, περιελάμβανε εργασίες που αφορούσαν, εκτός των άλλων, «ενεργειακές» παρεμβάσεις σε υφιστάμενα δημοτικά κτήρια, τα οποία επιλέχθηκαν μετά την αξιολόγηση ειδικών κριτηρίων. Ειδικότερα, επιλέχθηκαν τα κάτωθι κτίρια: το Δημαρχείο Ν. Φιλαδέλφειας το Πνευματικό Κέντρο Ν. Φιλαδέλφειας «Ο Αθανάσιος Διάκος» Αναλυτικότερα στοιχεία για τα επιλεγόμενα κτίρια και τις εργασίες που θα πραγματοποιηθούν σε αυτά για την ενεργειακή τους αναβάθμιση παρουσιάζονται κατωτέρω: ΚΤΙΡΙΟ 1 ΔΗΜΑΡΧΕΙΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ Το κτίριο Δημαρχείου Ν. Φιλαδέλφειας βρίσκεται στη Λεωφόρο Δεκελείας 97, Ν. Φιλαδέλφεια, κατασκευάστηκε το έτος 1992 και διαθέτει 5 ορόφους, συμπεριλαμβανομένου του ισογείου, χωρίς υπόγεια. Σύμφωνα με το εγκεκριμένο Σχέδιο Υλοποίησης (ΣΧΥ) που εγκρίθηκε στο πλαίσιο του προγράμματος «ΕΞΟΙΚΟΝΟΜΩ», προβλέπονται οι ακόλουθες παρεμβάσεις: Α) Παρεμβάσεις Κελύφους:

7 αποξήλωση των υφιστάμενων συμβατικών κουφωμάτων αλουμινίου με διπλούς υαλοπίνακες και αντικατάστασή τους από νέα, θερμοδιακοπτόμενα κουφώματα αλουμινίου με ενεργειακούς υαλοπίνακες τοποθέτηση εξωτερικών σκιάστρων σταθερής κλίσης, σε επιλεγμένα ανοίγματα, αναλόγως με την έκθεσή τους στην ηλιακή ακτινοβολία και τις συνθήκες θερμικής άνεσης των εσωτερικών χώρων Β) Παρεμβάσεις Η/Μ Εγκαταστάσεων : εγκατάσταση συστήματος BEMS για τη βέλτιστη διαχείριση της ενέργειας με στόχο την ετήσια μείωση των ενεργειακών καταναλώσεων του κτιρίου τουλάχιστον κατά kwh πρωτογενούς ενέργειας και την ετήσια μείωση των εκπομπών CO 2 κατά 10,78 tn τουλάχιστον. Ακολουθεί φωτογραφική αποτύπωση της υπάρχουσας κατάστασης του κτιρίου:

8 ΚΤΙΡΙΟ 2 ΠΝΕΥΜΑΤΙΚΟ ΚΕΝΤΡΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ «Ο ΑΘΑΝΑΣΙΟΣ ΔΙΑΚΟΣ» Το Πνευματικό Κέντρο Ν. Φιλαδέλφειας βρίσκεται στην οδό Ν. Τρυπιά 45. Κατασκευάστηκε το έτος 1968 και ανακαινίστηκε μόνο σε ό,τι αφορά την αντικατάσταση των παλαιών κουφωμάτων με συμβατικά κουφώματα αλουμινίου, χωρίς θερμοδιακοπή, με απλούς (μη ενεργειακούς) διπλούς υαλοπίνακες. Το κτίριο στο οποίο απασχολείται σταθερά προσωπικό 8 ατόμων, δέχεται καθημερινά 50 επισκέπτες κατά μέσο όρο και διαθέτει υπόγειο, ισόγειο 1 ο και 2 ο όροφο.

9 Σύμφωνα με το εγκεκριμένο Σχέδιο Υλοποίησης (ΣΧΥ) που εγκρίθηκε στο πλαίσιο του προγράμματος «ΕΞΟΙΚΟΝΟΜΩ», προβλέπεται: Α) Παρεμβάσεις Κελύφους: τοποθέτηση εξωτερικών σκιάστρων σταθερής κλίσης, στα ανοίγματα της νοτιοανατολικής, βορειοδυτικής και νοτιοδυτικής όψης αποξήλωση της υφιστάμενης μόνωσης του δώματος και τοποθέτηση νέας θερμομόνωσης και υγρομόνωσης δώματος (ανεστραμμένη θερμομόνωση με μονή στεγανωτική στρώση) τοποθέτηση εξωτερικής θερμομόνωσης τοιχοποιίας, με πλάκες εξηλασμένης πολυστερίνης Β) Παρεμβάσεις Η/Μ Εγκαταστάσεων: τοποθέτηση συστήματος θέρμανσης με φυσικό αέριο εγκατάσταση συστήματος BEMS με στόχο τη μείωση των ενεργειακών καταναλώσεων του κτιρίου τουλάχιστον κατά kwh πρωτογενούς ενέργειας και την ετήσια μείωση των εκπομπών CO 2 κατά 14,85 tn τουλάχιστον. Ακολουθεί φωτογραφική αποτύπωση της υπάρχουσας κατάστασης του κτιρίου:

10

11 ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΟΥΦΩΜΑΤΩΝ Τεχνική Περιγραφή ΠΑΡΕΜΒΑΣΕΙΣ ΚΕΛΥΦΟΥΣ Οι εργασίες αφορούν στην αποξήλωση με προσοχή και απομάκρυνση των υφιστάμενων: α) εξωτερικών υαλοστασίων αλουμινίου με διπλό υαλοπίνακα των όψεων και του αίθριου του Δημαρχείου Ν. Φιλαδέλφειας που εμφανίζουν σοβαρά προβλήματα συντήρησης και την αντικατάστασή τους με νέα υαλοστάσια με πλαίσια αλουμινίου θερμοδιακοπτόμενης διατομής και διπλούς ενεργειακούς υαλοπίνακες, με στόχο την επίτευξη των ενεργειακών συνθηκών που έχουν προδιαγραφεί στο εγκεκριμένο ΣΧΥ και παράλληλη επιδίωξη την κάλυψη των απαιτήσεων του νέου Κ.Εν.Α.Κ. Σύμφωνα με τον νέο Κ.Εν.Α.Κ και την ΤΟΤΕΕ /2010, για τη ζώνη B στην οποία ανήκει η Αττική, η μέγιστη επιτρεπόμενη τιμή του συνολικού συντελεστή θερμοπερατότητας των ανοιγμάτων θα πρέπει να είναι Uw < 3,0 W/(K*m2). Ο συντελεστής Uw αφορά στη διαφυγή θερμότητας από τη συνολική επιφάνεια του ανοίγματος, μέσω της επιφάνειας των επιμέρους υλικών με αγωγή και μέσω των γραμμικών απωλειών. Επομένως συνυπολογίζει τις επιμέρους απώλειες μέσω του πλαισίου αλουμινίου (συντελεστής Uf) και της επιφάνειας του υαλοπίνακα (συντελεστής Ug). Τα επιλεγόμενα ενεργειακά κουφώματα είναι σχεδιασμένα, ώστε οι άριστες θερμομονωτικές ιδιότητες τους να συμβάλλουν στην αποτελεσματική εξοικονόμηση ενέργειας, μειώνοντας το κόστος λειτουργίας θέρμανσης και ψύξης. Έτσι επιτυγχάνεται μεγαλύτερη εξοικονόμηση χρημάτων και προστασία του περιβάλλοντος. Ένα ενεργειακό κούφωμα αλουμινίου οφείλει την θερμομόνωση του στην θερμοδιακοπή. Η θερμοδιακοπή πραγματοποιείται με την χρήση πολυαμιδίου, ενός μονωτικού υλικού το οποίο είναι κακός αγωγός της θερμότητας και συμβάλλει στην στιβαρότητα των κουφωμάτων. Ένα θερμομονωτικό κούφωμα απομονώνει το εσωτερικό από το εξωτερικό περιβάλλον εμποδίζοντας την μεταφορά θερμότητας. Με αυτό τον τρόπο, περιορίζονται οι ρύποι και το κόστος λειτουργίας θέρμανσης και ψύξης. Τα προτεινόμενα συστήματα αλουμινίου χαρακτηρίζονται από υψηλά επίπεδα ηχομόνωσης που μειώνουν τον θόρυβο από το εξωτερικό περιβάλλον, όπως συμβαίνει στα μεγάλα αστικά κέντρα. Η επιλογή του τύπου του κουφώματος έγινε με βάση:

12 i. την κλιματική ζώνη (ζώνη Β) στην οποία ανήκει η ευρύτερη περιοχή της Αττικής ii. τον ΝΟΚ με κριτήριο να μην υπάρξουν αλλαγές στην όψη των κτιρίων iii. τη λειτουργικότητα του κουφώματος. Επισημαίνεται ότι: οι εργασίες αντικατάστασης κουφωμάτων θα ακολουθήσουν τις οδηγίες που ορίζονται στις ΕΤΕΠ. πριν την τοποθέτηση των νέων κουφωμάτων θα πραγματοποιηθεί: αποξήλωση και απομάκρυνση των υφιστάμενων κουφωμάτων αποξήλωση των μεταλλικών κιγκλιδωμάτων, όπου απαιτείται, τα οποία βρίσκονται για λόγους προστασίας και στη συνέχεια επανατοποθέτησή τους εξωτερικά των νέων κουφωμάτων. Τεχνικές Προδιαγραφές Αναλυτικά οι ελάχιστες τεχνικές προδιαγραφές που θα πρέπει να πληρούν τα νέα συστήματα κουφωμάτων έχουν ως ακολούθως: Τύποι Υαλοστασίων Ύστερα από επιμέτρηση των υαλοστασίων των όψεων του Δημαρχείου Ν. Φιλαδέλφειας καταγράφηκαν συνολικά 28 τύποι νέων συστημάτων κουφωμάτων. Η περιγραφή τους έπεται και αφορά στην τυπολογία ανοίγματος των νέων υαλοστασίων που πρόκειται να τοποθετηθούν σε αντικατάσταση των υφιστάμενων (αναλυτικά σχέδια των νέων συστημάτων υαλοστασίων υπό κλίμακα παρατίθενται στο Παράρτημα Ι και ΙΙ): Τ1 Υαλοστάσιο μονόφυλλο, ανοιγόμενο / ανακλινόμενο (0,87 0,93) x (0,9 1,83) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλού ς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.9 W/(m²K).

13 Τ2 Σύνθετη κατασκευή αποτελούμενη από τα επιμέρους υαλοστάσια : 1. Θύρα μονόφυλλη, ανοιγόμενη, με δύο οριζόντια, εξωτερικά χωρίσματα από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς, ηχομονωτικούς, ενεργειακούς υαλοπίνακες, χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) και panel αλουμινίου, στο κάτω μέρος, χρώματος RAL, ίδιας κλάσης στιλπνότητας και απόχρωσης με αυτή του πλαισίου. 2. Δίφυλλο επάλληλο με δύο σταθερά υαλοστάσια στο πάνω μέρος και δύο σταθερά τμήματα με panel αλουμινίου στο κάτω. Αποτελείται από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες, χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Το panel αλουμινίου βάφεται σε χρώμα RAL, ίδιας κλάσης στιλπνότητας και απόχρωσης με αυτή του πλαισίου Ο συνολικός συντελεστής θερμοπερατότητας της σύνθετης κατασκευής Uw είναι μικρότερος του 2.2 W/(m²K). Τ3 Σταθερό με πάνελ αλουμινίου, διαστάσεων 3,22 x 2,74 m, πλαίσιο αλουμινίου, χρώματος RAL. από θερμοδιακοπτόμενο Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.2 W/(m²K). Τ4 Υαλοστάσιο, δίφυλλο, ανοιγόμενο, με ένα ανακλινόμενο φύλλο, διαστάσεων (1,65 1,7) x (1,64 1,71) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K).

14 Τ5 Υαλοστάσιο σταθερό, με ένα οριζόντιο και ένα κάθετο εξωτερικό χώρισμα, διαστάσεων 1,55 x 2,70 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.5 W/(m²K). Τ6 Υαλοστάσιο αποτελούμενο από συρόμενο δίφυλλο επάλληλο, με σταθερά υαλοστάσια άνωθεν και κάτωθεν του επαλλήλου, συνολικών διαστάσεων (1,55 1,65) x (2,95 2,97) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.3 W/(m²K). Τ7 Υαλοστάσιο συρόμενο, δίφυλλο επάλληλο, διαστάσεων (1,14 3,27) x (0,9 2,78) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.9 W/(m²K) για τα επάλληλα παράθυρα και του 2.2 W/(m²K) για τις επάλληλες μπαλκονόθυρες. Τ8 Υαλοστάσιο μονόφυλλο ανοιγόμενο / ανακλινόμενο, με σταθερό φεγγίτη στο πάνω μέρος, συνολικών διαστάσεων 0,90 x 1,73 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K).

15 Τ9 Υαλοστάσιο μονόφυλλο ανοιγόμενο / ανακλινόμενο, με σταθερό φεγγίτη στο πάνω μέρος και σταθερό τμήμα με πάνελ αλουμινίου ή υαλοπίνακα στο κάτω μέρος, συνολικών διαστάσεων 1,12 x (2,2 2,95) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.0 W/(m²K). Τ10 Υαλοστάσιο μονόφυλλο ανοιγόμενο / ανακλινόμενο, διαστάσεων (0,92 0,93) x (1,80 1,83) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). Τ11 Σταθερό υαλοστάσιο, με οριζόντιο εξωτερικό χώρισμα, διαστάσεων 0,99 x 2,74 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.6 W/(m²K). Τ12 Σταθερό υαλοστάσιο, με δύο οριζόντια εξωτερικά χωρίσματα, διαστάσεων (1,05 1,1) x (2,7 2,75) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K).

16 Τ13 Σύνθετη κατασκευή αποτελούμενη από τα επιμέρους υαλοστάσια : 1. Υαλοστάσιο μονόφυλλο, ανοιγόμενο / ανακλινόμενο με σταθερό φεγγίτη δεξιά, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς, ηχομονωτικούς, ενεργειακούς υαλοπίνακες, χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K) και panel αλουμινίου στο κάτω μέρος. 2. Δίφυλλο επάλληλο με δύο σταθερά τμήματα με panel αλουμινίου στο κάτω μέρος, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες, χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Τα panel αλουμινίου βάφονται σε χρώμα RAL, ίδιας κλάσης στιλπνότητας και απόχρωσης με αυτή του πλαισίου. Ο συνολικός συντελεστής θερμοπερατότητας της σύνθετης κατασκευής Uw είναι μικρότερος του 1.9 W/(m²K). Τ14 Υαλοστάσιο σταθερό με κατακόρυφο, μεσαίο χώρισμα διαστάσεων 2,60 x 2,74 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.4 W/(m²K). Τ15 Θύρα δίφυλλη ανοιγόμενη με οριζόντιο χώρισμα και σταθερό φεγγίτη δεξιά, συνολικών διαστάσεων 2,50 x 2,24 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 24-26mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.9 W/(m²K).

17 Τ16 Υαλοστάσιο αποτελούμενο από συρόμενο δίφυλλο επάλληλο, με σταθερά υαλοστάσια άνωθεν, δεξιά και αριστερά και σταθερά με panel αλουμινίου κάτωθεν του επαλλήλου, συνολικών διαστάσεων (3,25 4,45) x (2,65 3,05) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Το panel αλουμινίου βάφεται σε χρώμα RAL, ίδιας κλάσης στιλπνότητας και απόχρωσης με αυτή του πλαισίου. Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.3 W/(m²K). Τ17 Υαλοστάσιο κλιμακοστασίου αποτελούμενο από προφίλ υαλοπετάσματος με πλάκα πίεσης και καπάκι, χρώματος RAL, συνολικών διαστάσεων 4,20 x 17,86 m. Η κατασκευή στηρίζεται σε υφιστάμενο χαλύβδινο σκελετό και αποτελείται από σταθερά και προβαλλόμενα τμήματα, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 30 mm με αναλυτική σύσταση υάλωσης ενεργειακό, laminated 6/κενό 16/44.2 λευκό και Ug 1,1 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.6 W/(m²K). Τ18 Θύρα δίφυλλη ανογόμενη με οριζόντιο εξωτερικό χώρισμα, διαστάσεων 1,62 x 2,20 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). Τ19 Πλαίσιο από προφίλ υαλοπετάσματος με σταθερά τμήματα και θύρα δίφυλλη από θερμοδιακοπτόμενο προφίλ αλουμινίου, η οποία τοποθετείται εντός του πλαισίου. Τα πλαίσια αλουμινίου είναι χρώματος RAL, με διπλούς, ηχομονωτικούς, ενεργειακούς

18 υαλοπίνακες, χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 26 mm και Ug 1,3 W/(m²K) εσωτερικά. Ο συνολικός συντελεστής θερμοπερατότητας της κατασκευής Uw είναι μικρότερος του 1.7 W/(m²K). Τ20 Υαλοστάσιο σταθερό με ένα οριζόντιο και ένα κατακόρυφο εξωτερικό χώρισμα, διαστάσεων (1,75 1,82) x 2,75 m, από προφίλ υαλοπετάσματος, χρώματος RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 26 mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.5 W/(m²K). Τ21 Θύρα μονόφυλλη ανοιγόμενη με οριζόντιο, εξωτερικό χώρισμα και σταθερό φεγγίτη στο πάνω μέρος, διαστάσεων 1,00 x 2,70 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.8 W/(m²K). Τ22 Υαλοστάσιο αποτελούμενο από συρόμενο δίφυλλο επάλληλο, με σταθερό φεγγίτη πάνω και δεξιά και σταθερά με panel αλουμινίου κάτωθεν του επαλλήλου, συνολικών διαστάσεων 2,47 x (2,70 2,97) m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με διπλούς ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 2.1 W/(m²K). Τ23 Υαλοστάσιο μονόφυλλο ανακλινόμενο με σταθερό φεγγίτη στο κάτω μέρος, συνολικών διαστάσεων 1,10 x 1,80 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος

19 RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.6 W/(m²K). Τ24 Θύρα Κυρίας Εισόδου αυτόματη συρόμενη, με σταθερούς φεγγίτες πάνω, αριστερά και δεξιά, συνολικών διαστάσεων 3,90 x 3,00 m. Αντικαθίστανται μόνο τα σταθερά τμήματα της Κυρίας Εισόδου με νέα, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας των σταθερών υαλοστασίων Uw είναι μικρότερος του 1.6 W/(m²K). Τ25 Υαλοστάσιο αποτελούμενο από συρόμενο δίφυλλο επάλληλο, με σταθερούς φεγγίτες στο κάτω μέρος, συνολικών διαστάσεων 4,00 x 2,65 m, από θερμοδιακοπτόμενο πλαίσιο αλουμινίου, χρώματος RAL, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K). T26 Γωνιακή κατασκευή από προφίλ υαλοπετάσματος, με πλάκα πίεσης και καπάκι, χρώματος RAL. Αποτελείται από μία θύρα δίφυλλη, ανοιγόμενη, με ανακλινόμενους φεγγίτες στο πάνω μέρος από θερμοδιακοπτόμενο πλαίσιο αλουμινίου και σταθερούς φεγγίτες δεξιά και αριστερά, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους mm και Ug 1,3 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.7 W/(m²K).

20 Τ27 Κατασκευή αιθρίου, η οποία αποτελείται από προφίλ υαλοπετάσματος με πλάκα πίεσης και καπάκι, χρώματος RAL. Η κατασκευή στηρίζεται σε υφιστάμενο μεταλλικό σκελετό και αποτελείται από σταθερά τμήματα στην οροφή και κάποια ανοιγόμενα και συρόμενα τμήματα στα πλαϊνά, με ηχομονωτικούς, ενεργειακούς υαλοπίνακες χαμηλής εκπομπής, 4 εποχών, solar control, συνολικού πάχους 30 mm με αναλυτική σύσταση υάλωσης : ενεργειακό, ανακλαστικό, laminated 44.2 /κενό 16 /6 λευκό στην οροφή και ενεργειακό 6/κενό 16/ laminated 44.2 λευκό στα πλαϊνά του αιθρίου. Ο συντελεστής θερμοπερατότητας των υαλοπινάκων σε κάθε περίπτωση είναι Ug 1,1 W/(m²K). Ο συνολικός συντελεστής θερμοπερατότητας του ανοίγματος Uw είναι μικρότερος του 1.6 W/(m²K). Με βάση τους παραπάνω τύπους έγιναν οι προμετρήσεις και ο προϋπολογισμός της μελέτης. Σημειώνεται ότι οι τελικές, ακριβείς διαστάσεις θα προκύψουν μετά από μετρήσεις του Προμηθευτή, αφού προηγηθεί η αποξήλωση των παλαιών υαλοστασίων, προκειμένου να επιτευχθεί η τέλεια προσαρμογή. Πλαίσιο αλουμινίου υαλοστασίων Τα συστήματα των νέων κουφωμάτων αλουμινίου που θα τοποθετηθούν θα πρέπει να είναι μετρημένα ως προς τις ιδιότητες και τα ουσιώδη χαρακτηριστικά τους με Αρχικές Δοκιμές Τύπου (ΙΤΤ αεροπερατότητα, υδατοστεγανότητα, αντοχή σε ανεμοπίεση, θερμοπερατότητα), σε κοινοποιημένα εργαστήρια όπως το IFT ROSENHEIM, το ΕΚΑΝΑΛ, το INSTITUTO GIORDANO κ.λπ. και σύμφωνα με τα ισχύοντα Ευρωπαικά πρότυπα (Ευρωπαικός Κανονισμός 305/2011). Ανοιγόμενα / Ανακλινόμενα & Σταθερά Τα νέα κουφώματα θα πρέπει να είναι με περιμετρικό μηχανισμό, ο οποίος κλειδώνει σε πολλαπλά σημεία, με αποτέλεσμα τη βέλτιστη ασφάλεια, υδατοστεγανότητα και αεροπερατότητα της κατασκευής. Οι ελάχιστες επιδόσεις των νέων κουφωμάτων ως προς τα χαρακτηριστικά που προαναφέρθηκαν θα πρέπει να είναι οι ακόλουθες : Αεροπερατότητα : ΚΑΤΗΓΟΡΙΑ 4 (ELOT EN1026:2000/ELOT EN12207:2000) Υδατοστεγανότητα : Ε 900 (ELOT EN1027:2000/ELOTEN12208:2000)

21 Αντοχή στην ανεμοπίεση : ΚΑΤΗΓΟΡΙΑ C3 (ELOT EN12211:2000/ELOT EN12210:2000) Θερμοπερατότητα πλαισίου Uf 3 W/(m 2 *K) Συρόμενα Τα νέα κουφώματα θα περιλαμβάνουν μηχανισμό, ο οποίος κλειδώνει σε δύο σημεία με το απέναντι φύλλο (ένα κλείδωμα στο πάνω μέρος και ένα στο κάτω μέρος του ύψους του κάθε φύλλου που κλειδώνει), με αποτέλεσμα τη βέλτιστη ασφάλεια, υδατοστεγανότητα και αεροπερατότητα της κατασκευής. Οι ελάχιστες επιδόσεις των νέων κουφωμάτων ως προς τα βασικά μηχανικά και θερμομονωτικά χαρακτηριστικά τους θα πρέπει να είναι οι ακόλουθες : Αεροπερατότητα : ΚΑΤΗΓΟΡΙΑ 3 (ELOT EN1026:2000/ELOT EN12207:2000) Υδατοστεγανότητα : 2Α/3Α (ELOT EN1027:2000/ELOTEN12208:2000) Αντοχή στην ανεμοπίεση : ΚΑΤΗΓΟΡΙΑ C2/Β3 (ELOT EN12211:2000/ELOT EN12210:2000) Θερμοπερατότητα πλαισίου Uf 3 6,3 W/(m 2 *K) Υαλοπετάσματα Για το αίθριο και το κλιμακοστάσιο του Δημαρχείου προβλέπεται αποξήλωση του υπάρχοντος συστήματος και στήριξη του νέου πάνω στον υπάρχοντα μεταλλικό σκελετό. Λεπτομέρεια του προτεινόμενου συστήματος υαλοπετάσματος παρατίθεται στο Παράρτημα ΙΙI της παρούσης. Για τους Τύπους 19, 20, σύμφωνα με τις ανωτέρω περιγραφές των υαλοστασίων προβλέπεται επίσης σύστημα υαλοπετάσματος με κολώνα βάθους 110 mm και ροπή αδράνειας I 169,00 cm 4, όπως απεικονίζεται και σε σχέδιο στο Παράρτημα ΙΙ. Οι ελάχιστες απαιτήσεις ως προς τις ιδιότητες και τα ουσιώδη χαρακτηριστικά των συστημάτων υαλοπετάσματος που θα τοποθετηθούν είναι οι ακόλουθες : Αεροπερατότητα : ΚΑΤΗΓΟΡΙΑ AE (EN12152) Υδατοστεγανότητα (στατική, δυναμική δοκιμή) : RE900, 200 Pa / 600 Pa (EN12154, ΕΝ12155) Αντοχή στην ανεμοπίεση (design load / safety load) : ±1,6 KN/m 2 / ±2,4 KN/m 2 (EN13116/EN13179)

22 Θερμοπερατότητα πλαισίου Uf 1,6 2,9 W/(m 2 *K) (ΕΝ ISO / EN ) Τα νέα υαλοστάσια σταθερά, ανοιγόμενα ή συρόμενα, από προφίλ αλουμινίου απλής κάσας ή υαλοπετάσματος που θα τοποθετηθούν θα πρέπει να παρέχουν επίσης ικανοποιητική ηχομείωση. Ο συνδυασμός του πλαισίου αλουμινίου με το διπλό υαλοπίνακα θα πρέπει να έχει ελάχιστη ηχομείωση : Rw 35 Db Σύμφωνα με τον νέο Κ.Εν.Α.Κ και την ΤΟΤΕΕ /2010, για τη ζώνη B στην οποία ανήκει η Αττική, η μέγιστη επιτρεπόμενη τιμή του συνολικού συντελεστή θερμοπερατότητας των ανοιγμάτων είναι Uw < 3,0 W/(K*m 2 ) και Uc<2 W/(K*m 2 ) για τα υαλοστάσια με προφίλ υαλοπετάσματος. Ο συντελεστής U αφορά στη διαφυγή θερμότητας από τη συνολική επιφάνεια του ανοίγματος, μέσω της επιφάνειας των επιμέρους υλικών με αγωγή και μέσω των γραμμικών απωλειών. Επομένως συνυπολογίζει τις επιμέρους απώλειες μέσω του πλαισίου αλουμινίου (συντελεστής Uf) και της επιφάνειας του υαλοπίνακα (συντελεστής Ug). Oι κατασκευαστές των προς εγκατάσταση προϊόντων θα πρέπει, σύμφωνα με τον Κανονισμό (ΕΕ) 305/2011 να εφαρμόζουν Πιστοποιημένο σύστημα διαχείρισης ποιότητας κατά ISO 9001 ή Πιστοποιημένο Σύστημα Παραγωγής (FPC), όπως ΣΕΚΑ Q- SYSTEM ή αντίστοιχο, να καταρτούν δήλωση επιδόσεων των κατασκευών και να τοποθετούν σήμανση CE στα τελικά προϊόντα. Η σήμανση CE υποδηλώνει την ανάληψη ευθύνης από τη μεριά του κατασκευαστή για τη συμφωνία του τελικού προϊόντος προς τη δηλωθείσα επίδοση. Εφόσον ζητηθεί, η εταιρία θα πρέπει να κοινοποιεί τη δήλωση συμμόρφωσης CE συνοδευόμενη από τις εκθέσεις αρχικών δοκιμών τύπου από πιστοποιημένα εργαστήρια. Η εταιρία κατασκευής των κουφωμάτων, πρέπει να διαθέτει σύμβαση, σε ισχύ, συνεργασίας με τον παραγωγό του συστήματος και θα ακολουθεί πιστά τις οδηγίες και τις τεχνικές προδιαγραφές του παραγωγού του συστήματος, όπως προδιαγράφονται στο τεχνικό εγχειρίδιο για κάθε σύστημα. Για όλους του τύπους κουφωμάτων απαιτείται εγγύηση 10 ετών για τα υλικά και την τοποθέτηση. Μόνο προϊόντα που φέρουν τη σήμανση CE είναι επιλέξιμα. Υαλοπίνακες Οι υαλοπίνακες θα είναι διπλοί, ενεργειακοί, τεσσάρων εποχών, solar control 6 mm διάκενο mm 4 mm, διάφανοι, με επίστρωση Low -e στον εξωτερικό υαλοπίνακα από την εσωτερική του επιφάνεια (θέση 2).

23 Ειδικά για τις κατασκευές του αιθρίου και του κλιμακοστασίου στη Δυτική όψη του Δημαρχείου προβλέπονται υαλοπίνακες laminated ενεργειακοί, ανακλαστικοί 44.2 διάκενο 16 mm 6 mm διάφανοι, στην οροφή του αιθρίου και ενεργειακοί 6 διάκενο 16 mm laminated 44.2 στα πλαϊνά του αιθρίου και στο κλιμακοστάσιο, με επίστρωση Low-e στην εσωτερική μεριά του εξωτερικού υαλοπίνακα (θέση 2). Επί του διπλού υαλοπίνακα θα τοποθετείται αυτοκόλλητο, με το οποίο θα σημαίνεται ποιος είναι ο ενεργειακός υαλοπίνακας, ο οποίος και θα ελέγχεται κατά την παραλαβή αν έχει ορθά τοποθετηθεί, (δηλαδή προς την εξωτερική πλευρά του κουφώματος) Τα επιλέξιμα προϊόντα υαλοπινάκων, πλην των υαλοπινάκων της οροφής του αιθρίου θα πρέπει να διαθέτουν κατ ελάχιστον τα παρακάτω χαρακτηριστικά : Συντελεστή θερμοπερατότητας: U-value 1,3 w /m2.k (EN 673) Συντελεστή φωτεινής διαπερατότητας 0,60< Lt < 0,80 (EN410) Ηλιακό συντελεστή g 0,42 (EN410) Επιλεκτικότητα: (lt/g) 1,5 Αντίστοιχα τα χαρακτηριστικά των ανακλαστικών υαλοπινάκων της οροφής του αιθρίου θα πρέπει να είναι : Συντελεστής θερμοπερατότητας: U-value 1,1 w /m2.k (EN 673) Συντελεστής φωτεινής διαπερατότητας : 0,20< Lt < 0,30 (EN410) Ηλιακό συντελεστή 24 g 35 (EN410) Επιλεκτικότητα: (lt/g) ~ 1 Οι τιμές των Ug και g θα πρέπει να πιστοποιούνται από κοινοποιημένα εργαστήρια. Η τοποθέτηση των υαλοπινάκων εντός των πλαισίων αλουμινίου θα πρέπει να γίνεται με τη μέθοδο τακαρίσματος 4 σημείων. Τα επιλέξιμα προϊόντα θα πρέπει να έχουν σήμανση CE. Ηλεκτροστατική βαφή Η ηλεκτροστατική βαφή των διατομών αλουμινίου θα πρέπει να πραγματοποιείται σε μονάδα που εφαρμόζει σύστημα διασφάλισης ποιότητας κατά ISO 9001, σύστημα περιβαλλοντικής διαχείρισης κατά ISO 14001, κατέχει το σήμα QUALICOAT ή ισοδύναμο και είναι πιστοποιημένη από την Ελληνική Ένωση Αλουμινίου.

24 Ενδεικτικά αναφέρεται ότι το ελάχιστο πάχος βαφής καθορίζεται στα μm. Η απόχρωση βαφής για τα νέα υαλοστάσια του Δημαρχείου Ν. Φιλαδέλφειας θα είναι ακριβώς αντίστοιχη με αυτή των υφιστάμενων υαλοστασίων. Ειδικά τεμάχια σύνθεσης λοιπά υλικά Τα Ειδικά Τεμάχια Σύνδεσης όπως γωνίες, ταυ, συνδετήρες επέκτασης, αποστάτες κλπ. μπορεί να είναι από: - αλουμίνιο είτε σε μορφή διατομών είτε σε χυτή μορφή, ανοδιωμένα ή βαμμένα (κατ επιλογή της Υπηρεσίας) - ανοξείδωτο χάλυβα κράματος 8/18 - χαλύβδινα εξ ολοκλήρου επιψευδαργυρωμένα, κατηγορίας S235 Θα εφαρμόζουν ακριβώς στις διατομές και θα εξασφαλίζουν την απαιτούμενη ακαμψία των συνδέσεων με βίδες αντίστοιχης ποιότητας. Τα Ειδικά Τεμάχια Λειτουργίας όπως χειρολαβές, μεντεσέδες κλπ, θα είναι από : - αλουμίνιο είτε σε μορφή διατομών είτε σε χυτή μορφή ανοδιωμένα ή βαμμένα (επιλογή της υπηρεσίας) - ανοξείδωτο χάλυβα κατηγορίας 316Μ (18/8) - πλαστικά ειδικής σκληρότητας - παρεμβύσματα EPDM (DIN 7863) και από πολυαμίδιο Θα έχουν τέτοια μορφή, ώστε να εφαρμόζουν ακριβώς στις διατομές και θα στερεώνονται με κατάλληλες βίδες ανοξείδωτες, επικαδμιωμένες, επιψευδαργυρομένες, ώστε να εξασφαλίζεται η άκαμπτη σύνδεση με τα πλαίσια, η στεγανότητα και η ομαλή αθόρυβη λειτουργία των κουφωμάτων. Τα εξαρτήματα θα είναι ανθεκτικά στην διάβρωση και η εταιρεία παραγωγής πρέπει να εφαρμόζει σύστημα διαχείρισης ποιότητας κατά ISO Τα Ελαστικά Παρεμβύσματα που χρησιμοποιούνται στα κουφώματα αλουμινίου θα αποτελούνται από υλικό EPDM (DIN 7863) με θερμοκρασία ανάφλεξης > 300 C. Η πυκνότητα του υλικού θα κυμαίνεται μεταξύ 1,18 και 1,22 g/cm3 σύμφωνα με το Πρότυπο ISO 2781 και θα είναι αδιάλυτα στο νερό και ανθεκτικά στο όζον (ozone

25 resistant) σύμφωνα με το Πρότυπο ISO Η θερμική αγωγιμότητα των ελαστικών παρεμβυσμάτων EPDM θα κυμαίνεται σε τιμές ίσες ή κάτω του 0,16W/(m 2 *K). Η αντοχή σε εφελκυσμό θα κυμαίνεται από 7 έως 8,5MPa σύμφωνα με το Πρότυπο ISO 37. Όροι & Απαιτήσεις Η επιμέτρηση των κουφωμάτων αλουμινίου, πλήρως εγκαστεστημένων και λειτουργούντων, γίνεται σε τετραγωνικά μέτρα (m 2 ) για όλους τους τύπους κουφωμάτων ανεξαρτήτως διαστάσεων. Η επιφάνεια επιμέτρησης ορίζεται από το εξωτερικό περίγραμμα της κάσας. Στα κουφώματα χωρίς κατωκάσι, το κάτω όριο ορίζεται από το κατώφλι. Τα συνεργεία κατά την εκτέλεση των εργασιών είναι υποχρεωμένα να συμμορφώνονται με την Οδηγία 92/57/ΕΕ, «Ελάχιστες απαιτήσεις υγιεινής και ασφάλειας προσωρινών και κινητών εργοταξίων» και με την Ελληνική Νομοθεσία στα θέματα υγιεινής και ασφάλειας (Π.Δ.778/1980, Π.Δ. 399/1994, Π.Δ. 105/1995, Π.Δ. 16/1996, Π.Δ. 17/1996, Π.Δ. 90/1999, Π.Δ. 159/1999 κ.λ.π.). Καθ' όλη τη διάρκεια των εργασιών και στο τέλος κάθε εργάσιμης ημέρας, οι χώροι θα καθαρίζονται από κατάλοιπα επεξεργασίας αλουμινίου, θα διακόπτεται κεντρικά η παροχή ηλεκτρικού ρεύματος στα ηλεκτροκίνητα εργαλεία και θα σφραγίζονται τα κουτιά με τις κόλλες και τυχόν χρώματα για να ελαχιστοποιούνται κίνδυνοι πυρκαγιάς και να εξασφαλίζονται οι συνθήκες ασφαλούς, ομαλής και σωστής εκτέλεσης των εργασιών. Μετά το πέρας των εργασιών κατασκευής και τοποθέτησης κουφωμάτων, τον έλεγχο και την αποδοχή τους από τον Εργοδότη, ανά αυτοτελές τμήμα του 'Έργου, θα αποσύρεται ο εξοπλισμός του συνεργείου κατασκευής και τοποθέτησης, θα απομακρύνονται τα άχρηστα και χρήσιμα υλικά, θα καθαρίζονται τα πατώματα, θα αποκομίζονται τα άχρηστα προς απόρριψη και θα παραδίδονται οι χώροι σε κατάσταση που να επιτρέπει άμεσα τις επόμενες εργασίες. Γενικές απαιτήσεις κατασκευής κουφωμάτων Γενικώς η κοπή των διατομών αλουμινίου θα γίνεται με ακρίβεια της τάξης 0,5 mm, σύμφωνα με τους κανόνες των σχετικών προτύπων και τις οδηγίες της εταιρίας σχεδιασμού του συστήματος. Η κοπή, το γώνιασμα, η διάτρηση, η συμπίεση (πρεσάρισμα) κ.λ.π. θα γίνονται με τα κατάλληλα μηχανικά εργαλεία (καλούπια-πρέσεςγωνιάστρες), ώστε να προκύπτουν ακριβώς οι μορφές που προβλέπονται στα εγχειρίδια

26 του παραγωγού του συστήματος, καθαρές και χωρίς ελαττώματα, με ακρίβεια τέτοια, ώστε τα συνδεόμενα μέρη και τα ειδικά τεμάχια να εφάπτονται σε όλη τους την επιφάνεια. Οι συνδέσεις θα κατασκευάζονται όπως ακριβώς περιγράφονται στα εγχειρίδια του παραγωγού του συστήματος και οι αρμοί θα φαίνονται ευθύγραμμοι σαν μία λεπτή γραμμή. Οι κόλλες θα επαλείφονται με προσοχή ώστε να διαποτίζουν τις συγκολλούμενες επιφάνειες και στη συνέχεια, με πίεση υπό ελεγχόμενες συνθήκες, όπως συνιστά ο κατασκευαστής τους, θα αφήνονται να στεγνώσουν τελείως. Η ένωση μεταξύ των κάθετων μεταξύ τους στοιχείων των κουφωμάτων θα γίνεται με κολλητούς γωνιακούς συνδέσμους, με χρήση πρέσσας και ειδικής εποξυδικής κόλλας. Με τον τρόπο αυτό αποφεύγεται η χρήση εξωτερικού συνδέσμου και βίδας που κατά κανόνα προκαλεί ηλεκτρολυτική διάβρωση των δύο διαφορετικών μετάλλων που είναι σε επαφή, με αποτέλεσμα τη σημαντική μείωση της αντοχής του κουφώματος. Υπερχειλίσεις και σταγόνες θα καθαρίζονται εγκαίρως ώστε να μην αφήνουν λεκέδες ή εξογκώματα επί των ορατών επιφανειών. Οι βίδες και τα μεταλλικά στοιχεία σύνδεσης και λειτουργίας μπορεί να είναι μέσα στις προβλεπόμενες υποδοχές και κατά το δυνατόν αφανή. Οι παρουσιαζόμενες τελικές επιφάνειες θα είναι λείες και δεν θα παρουσιάζουν κανένα ελάττωμα (ίχνη από την κατεργασία, λεκέδες, γρέζια κ.λ.π.) που μπορεί να επηρεάσουν την εμφάνισή τους. Τα διάκενα μεταξύ τμημάτων (ενώσεις-αρμοί κ.λ.π.) θα είναι σταθερού πλάτους σε κάθε περίπτωση. Οι διατομές συγκράτησης υαλοπινάκων (πηχάκια) θα παρουσιάζουν τέλεια προσαρμογή (κούμπωμα) και έντεχνες ενώσεις μεταξύ τους στις γωνίες. Κατά την τοποθέτηση-κούμπωμα διατομών θα χρησιμοποιείται μόνο ελαστικό σφυρί. Ορατές βίδες που δεν είναι δυνατόν να είναι αφανείς θα πρέπει να έχουν βαφτεί (τουλάχιστον οι κεφαλές τους) ηλεκτροστατικά ή να είναι ανοξείδωτες στην περίπτωση ανοδιωμένων διατομών ή να φέρουν πλαστικά ομοιόχρωμα καλύμματα με την έγκριση της Επίβλεψης. Γενικές απαιτήσεις αποξήλωσης υφιστάμενων κουφωμάτων

27 Η αποξήλωση των ξυλίνων ή μεταλλικών θυρών και παραθύρων, θα γίνεται με ιδιαίτερη προσοχή, για την αποφυγή ζημιών στις υπάρχουσες μαρμαροποδιές, στο επίχρισμα του τοίχου περιμετρικά των θυρών παραθύρων κ.α. Στην εργασία αποξήλωση περιλαμβάνεται η αφαίρεση των φύλλων και πρεβαζιών και η απελευθέρωση του τετραξύλου ή του πλαισίου από τα σιδηρά στηρίγματα (τζινέτια) με προσοχή για την επαναχρησιμοποίησή του. Ειδικά για την αποξήλωση των κουφωμάτων που περιλαμβάνουν ξύλινα παντζούρια, θα πραγματοποιείται προσεκτική αφαίρεση μόνο των ανοιγόμενων φύλλων των υαλοστασίων και θα διατηρείται η παλαιά ξύλινη κάσα, εντός της οποίας θα τοποθετηθούν τα νέα κουφώματα. Γενικές απαιτήσεις τοποθέτησης κουφωμάτων Κατά την τοποθέτηση, ιδαίτερη μέριμνα πρέπει να λαμβάνεται ώστε να μην επαναδημιουργείται θερμογέφυρα με επαφή της θερμοδιακοπτόμενης κάσας αλουμινίου και της υπάρχουσας ψευτόκασας, με την πιστή εφαρμογή των κατάλληλων παρεμβυσμάτων που προβλέπονται από τον παραγωγό του συστήματος. Θα προβλέπονται και θα τοποθετούνται όλες οι απαραίτητες προσωρινές αντιστηρίξεις, υποστηρίξεις, αντηρίδες, χιαστά ακαμψίας κ.λ.π. από υλικά και με τρόπους σύνδεσης ή απλής επαφής, που δεν θα προκαλούν ζημίες και δεν θα αφήνουν ίχνη επί των τελικών επιφανειών. Όλες οι κατασκευές θα στερεώνονται στο κτίριο κατά τρόπο αφανή με τα στηρίγματα που προδιαγράφονται στο παρόν ή στα κατασκευαστικά σχέδια. Στην περίπτωση γυμνού σκυροδέματος και μόνον όταν αυτό είναι απολύτως επίπεδο και ορθογωνιασμένο μπορεί να βιδωθεί η κάσα αλουμινίου κατευθείαν σε αυτό με ισχυρά βύσματα εκτονώσεως (ούπατ), όπου για υψηλές αντοχές πρέπει να χρησιμοποιούνται χημικά βύσματα (χημικά ούπατ), αναγνωρισμένου οίκου, σε επαρκή μεγέθη και με τη σύμφωνη γνώμη της Επίβλεψης. Η στερέωση των κουφωμάτων θα γίνεται με τρόπο ώστε να μεταφέρονται τα κατακόρυφα και οριζόντια φορτία στο σώμα του κτιρίου. Για την ασφαλή μεταφορά των φορτίων θα γίνεται χρήση συμπαγών παρεμβλημάτων (τάκων) σε θέσεις και ανά τακτά διαστήματα ώστε η μεταφορά των φορτίων να γίνεται με σταθερή κατανομή. Ο αφρός πολυουρεθάνης ενχυνόμενος επί τόπου ή διογκωμένος αφρός σε πλάκες ή εξηλασμένος αφρός σε πλάκες από πολυστερίνη δεν θα γίνονται δεκτοί ως παρεμβλήματα μεταφοράς φορτίων. Η χρήση χυτής, διογκούμενης πολυουρεθάνης επιτρέπεται εφόσον χρησιμοποιείται ως προσωρινό μέτρο στήριξης και μόνο σημειακά ανά ένα μέτρο, δεν

28 θα έχει μήκος ο αφρός πάνω από 15 cm σε κάθε σημείο και δεν θα προκαλεί παραμορφώσεις στα μέλη του κουφώματος από τις πιέσεις της διόγκωσης. Τα προφίλ της κάσας θα παρουσιάζουν επαρκή ανοχή στην κάμψη. Οι διαστάσεις των τάκων έδρασης πρέπει να είναι τέτοιες ώστε να επιτρέπουν την εκτέλεση της στεγάνωσης και της μόνωσης. Το υλικό των τάκων δεν θα παραμορφώνεται, ενώ θα παρουσιάζει μικρή θερμοαγωγιμότητα. Σε παράθυρα με πλάτος άνω του ενός μέτρου πρέπει να τοποθετηθούν τάκοι στο κέντρο του κάτω μέρους του κουφώματος. Κατά την τοποθέτηση κουφωμάτων από θερμοδιακοπτόμενες διατομές αλουμινίου, οι στηρίξεις θα γίνονται με τρόπο ώστε μετά την τελική στερέωσή τους να μην έχουν δημιουργηθεί θερμο-ηχο-γέφυρες. Δεν θα οριστικοποιούνται συνδέσεις, στηρίξεις κ.λπ. πριν: - ευθυγραμμιστούν και ρυθμιστούν σε απόλυτα οριζόντιες και κάθετες θέσεις τους όλα τα στοιχεία της κατασκευής, - ελεγχθεί και συμπληρωθεί η προστασία των αφανών τμημάτων τους με την κατάλληλη επιφανειακή επεξεργασία που να αποκλείει τη σκουριά και τη διάβρωση των μεταλλικών στηριγμάτων, - να εξαλειφθούν οι ηχογέφυρες και να μειωθούν στο ελάχιστο οι θερμογέφυρες Όλα τα στοιχεία των κουφωμάτων θα τοποθετούνται σε καθαρά και στέρεα υπόβαθρα. Φύλλα κουφώματος Κάθε κάσα που συνοδεύεται και από τα αντίστοιχα φύλλα τα οποία φέρουν χειρολαβές, κλειδαριά και λοιπά εξαρτήματα πρέπει να είναι σημασμένα έτσι, ώστε να μπορούν να αντιστοιχηθούν άμεσα. Ευθύς ως επιτρέπει η πρόοδος των εργασιών θα τοποθετούνται και θα ρυθμίζονται τα φύλλα, έτσι ώστε να ανταποκρίνονται στις απαιτήσεις, να μην υπερβαίνουν τις ανοχές και να λειτουργούν απρόσκοπτα. Γενικές απαιτήσεις τοποθέτησης υαλοπινάκων Η τοποθέτηση των υαλοπινάκων και η σφράγιση θα γίνεται σύμφωνα με την αντίστοιχη ΕΤΕΠ. Τα μεγέθη των υαλοπινάκων (διαστάσεις) θα λαμβάνονται είτε στο εργοτάξιο είτε στο εργοστάσιο-εργαστήριο του κατασκευαστή. Οι υαλοπίνακες, θα έχουν σήμανση CE.

29 Παρεμβύσματα στεγανότητας Τα παρεμβύσματα στεγανότητας θα τοποθετούνται και θα ασφαλίζονται στις υποδοχές τους, όπως ορίζεται στα εγχειρίδια συναρμολόγησης. Στις γωνίες τα παρεμβύσματα θα κόβονται κατά την διχοτόμο έτσι, ώστε να υπάρχει συνέχεια και να επιτυγχάνεται η στεγανότητα σε νερό και αέρα. Η τοποθέτηση του κεντρικού λάστιχου στεγάνωσης θα γίνεται με τη χρήση πρεσαριστών λαστιχογωνιών, οι οποίες πρέπει να κολληθούν με τα ευθύγραμμα τμήματα του λάστιχου. Ειδικοί μηχανισμοί λειτουργίας Τοποθετούνται έτσι ώστε να ρυθμιστούν με τη μεγαλύτερη δυνατή ακρίβεια στα ολοκληρωμένα κουφώματα. Τοποθέτηση και ρυθμίσεις θα γίνουν σύμφωνα με τις οδηγίες των κατασκευαστών τους. Αντίγραφα των έντυπων οδηγιών των συστημάτων θα παραδίδονται στην Επίβλεψη πριν την έναρξη των τοποθετήσεών τους ή με την υποβολή των κατασκευαστικών σχεδίων από τον κατασκευαστή των κουφωμάτων. Μεταφορές κουφωμάτων στο εργοτάξιο Ο κατασκευαστής των κουφωμάτων θα φροντίζει επιμελώς τη συσκευασία τους για μεταφορά στο εργοτάξιο χρησιμοποιώντας τα κατάλληλα υλικά. Οι συσκευασίες θα γίνονται για κάθε ένα κούφωμα χωριστά με τη σήμανση του κωδικού αναγνώρισης. Στην περίπτωση που η επίβλεψη αποφασίσει να ελέγξει τα κουφώματα κατά την άφιξή τους στο έργο θα αποσυσκευάζονται από προσωπικό του κατασκευαστή και μόνο και θα επανασυσκευάζονται επί τόπου μετά την έγκρισή τους. Σε περίπτωση που κριθούν απορριπτέα θα απομακρύνονται αυθημερόν. Σφράγιση αρμών Η φύση και ο προορισμός των αρμών απαιτεί την προσεκτική επιλογή των υλικών σφράγισης, τα οποία θα παρέχουν την ιδιότητα της στεγάνωσης, θα έχουν την απαιτούμενη ελαστικότητα και διάρκεια ζωής σε εξωτερικές συνθήκες, είτε αυτά είναι εύκαμπτα φύλλα (μεμβράνες -ταινίες) είτε εύπλαστα άμορφης μάζας (μαστίχες) και θα προέρχονται από αναγνωρισμένους οίκους παραγωγής, συνοδευόμενα με τα απαραίτητα πιστοποιητικά και σημασμένα με την ένδειξη CE. Το πλάτος των αρμών στην εξωτερική πλευρά θα παρουσιάζει συνολική επιτρεπόμενη παραμόρφωση της τάξης του 25%. Λόγω των μικρών καταπονήσεων που εμφανίζονται στην εσωτερική πλευρά, μπορούν να χρησιμοποιηθούν μονωτικά υλικά με επιτρεπόμενη συνολική παραμόρφωση 15%. Επιπλέον, θα πρέπει να δίδεται προσοχή στις επιφάνειες

30 πρόσφυσης και τα συστατικά στοιχεία αυτών. Οι πλευρές των αρμών θα είναι καθαρές και το χρησιμοποιούμενο υλικό σφράγισης θα έχει απόλυτη συμβατότητα με το υλικό του δομικού στοιχείου. Τα υλικά σφράγισης θα παρουσιάζουν επαρκή ικανότητα πρόσφυσης και τις απαιτούμενες αντοχές σε θλίψη - κάμψη - υπεριώδη ακτινοβολία - χαμηλή και μέγιστη θερμοκρασία (-20 C έως +100 C) κ.λ.π. Για την έγκρισή τους θα προσκομίζονται οι τεχνικές προδιαγραφές και τα πιστοποιητικά τους στην Επίβλεψη. Στις περιπτώσεις που η σφράγιση γίνεται σε δομικό στοιχείο από φυσικό πέτρωμα όπως λίθινη επένδυση - πλάκες μαρμάρου κ.λ.π. το υλικό δεν θα διασπείρεται στη μάζα του δημιουργώντας ανεξίτηλους ρύπους. Ως εύκολο υλικό με ικανοποιητικό βαθμό αισθητικού και λειτουργικού αποτελέσματος είναι η εύπλαστη άμορφη μάζα, κοινώς ονομαζόμενη μαστίχη, η οποία έχει ως βάση σύνθεσης την πολυουρεθάνη, τις ακρυλικές οργανικές ρητίνες και τις ρητίνες σιλικόνης. Μαστίχες ασφαλτικής βάσης είναι ακατάλληλες για τις κατασκευές αλουμινίου. Οι ακρυλικές και πολυουρεθανικές μαστίχες είναι δυνατόν να βαφούν με χρώματα κυρίως ακρυλικής βάσης, δυνατότητα που συμβάλλει στην αισθητική του κτιρίου. Οι μονωτικές ταινίες αποτελούνται κυρίως από αφρώδη πολυουρεθάνη με ανοικτή δομή κυψελών, η οποία έχει εμπλουτιστεί με ειδικό μέσο εμποτισμού. Οι μονωτικές ταινίες από βουτύλιο και ισοβουτυλένιο καθώς και οι ελαστομερείς ταινίες αρμού είναι κατάλληλες για μεγάλους αρμούς (από 20 mm περίπου) και για συστήματα τοιχοποιίας με πολλαπλά κελύφη. Ο τρόπος στεγάνωσης των αρμών καθώς και τα υλικά θα προτείνονται από τον κατασκευαστή των κουφωμάτων και θα εγκρίνονται από την Επίβλεψη, η οποία μπορεί να ζητήσει τις σχετικές προδιαγραφές και τα πιστοποιητικά δοκιμών. Όλες οι μαστίχες θα φέρουν τη σήμανση CE. Μέτρα Προστασίας Κουφωμάτων Κατά και μετά την τοποθέτηση κουφωμάτων από αλουμίνιο θα λαμβάνονται όλα τα αναγκαία μέτρα προστασίας τους, ώστε να μην υποστούν ζημίες από επόμενες εργασίες μέχρι την παράδοση του 'Έργου. Όλες οι τοποθετημένες κατασκευές θα έχουν τα αυτοκόλλητα φύλλα προστασίας των διατομών και τις σημάνσεις των υαλοπινάκων που τους καθιστούν ορατούς, θα αφαιρούνται με ιδιαίτερη έγγραφη εντολή του επιβλέποντος. Τα σημεία των κατασκευών που είναι εκτεθειμένα σε κινδύνους κρούσης θα προστατεύονται με κατάλληλα άκαμπτα υλικά

31 Η παράδοση-παραλαβή του έργου αντικατάστασης των κουφωμάτων, θα συνοδεύεται με την παράδοση από τον Κατασκευαστή κουφωμάτων, πλήρους φακέλλου σήμανσης και ετικέτας CE, ήτοι: 1. ΠΙΣΤΟΠΟΙΗΤΙΚΆ ΑΡΧΙΚΏΝ ΔΟΚΙΜΏΝ ΤΥΠΟΥ ΑΛΟΥΜΙΝΙΩΝ ΚΑΙ ΥΑΛΟΠΙΝΑΚΩΝ ΓΙΑ ΟΛΟΥΣ ΤΟΥΣ ΤΥΠΟΥΣ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ 2. ΣΥΜΒΑΣΗ ΣΥΝΕΡΓΑΣΙΑΣ, ΣΕ ΙΣΧΥ ΜΕ ΤΟΝ/ΤΟΥΣ ΠΑΡΑΓΩΓΟ/ΟΥΣ ΤΩΝ ΣΥΣΤΗΜΑΤΩΝ ΑΛΟΥΜΙΝΙΟΥ 3. ΔΗΛΩΣΕΙΣ ΕΠΙΔΟΣΗΣ ΓΙΑ ΚΑΘΕ ΜΙΑ ΤΩΝ ΚΑΤΑΣΚΕΥΩΝ ΜΕ ΣΦΡΑΓΙΔΑ ΚΑΙ ΥΠΟΓΡΑΦΗ 4. ΑΝΤΙΓΡΑΦΟ ΠΙΣΤΟΠΟΙΗΤΙΚΟΥ ISO ή FPC 5. ΕΡΓΟΣΤΑΣΙΟ ΒΑΦΗΣ ΚΑΙ ΕΡΓΟΣΤΑΣΙΟ ΚΩΔΙΚΟ ΠΟΥΔΡΑΣ 6. ΓΡΑΠΤΗ ΕΓΓΥΗΣΗ 10 ΕΤΩΝ

32 ΕΞΩΤΕΡΙΚΑ ΣΚΙΑΣΤΡΑ Τεχνική Περιγραφή Οι εργασίες αφορούν στην τοποθέτηση εξωτερικών σκιάστρων, με περσίδες σταθερής κλίσης, όπου απαιτείται: α) στα ανοίγματα των όψεων του Δημαρχείου, στα οποία δεν έχουν τοποθετηθεί σκίαστρα, και αντιστοιχούν στο 1/3 περίπου των συνολικών ανοιγμάτων του κτιρίου β) στα ανοίγματα της Νοτιοανατολικής, Νοτιοδυτικής και Βορειοδυτικής όψης του Πνευματικού Κέντρου Ν. Φιλαδέλφειας. Ανάλογα με τον προσανατολισμό των ανοιγμάτων, επιλέγεται κατάλληλη διάταξη των σκιάστρων, η οποία είναι περσίδες σε οριζόντια διάταξη (πρόβολοι) για τα νότια και σε κατακόρυφη διάταξη για τα δυτικά και ανατολικά ανοίγματα. Τα σκίαστρα για να είναι αποδοτικά θα πρέπει να τοποθετούνται απαραιτήτως εξωτερικά των υαλοστασίων, για την αποτελεσματική παρεμπόδιση της διείσδυσης της ηλιακής ακτινοβολίας στον εσωτερικό χώρο και κατ επέκταση την αποφυγή ανάπτυξης υψηλών θερμοκρασιών. Το υλικό των σκιάστρων πρέπει να είναι χαμηλής θερμοχωρητικότητας, ώστε να μην παγιδεύουν θερμότητα, την οποία στη συνέχεια μεταδίδουν στο κτίριο με αγωγή ή / και συναγωγή. Κατάλληλο σύστημα σκίασης, σύμφωνα με τα παραπάνω, είναι εξωτερικές, περσίδες αλουμινίου, κατάλληλης διατομής και κλίσης, ώστε να είναι ανθεκτικές σε δυσμενείς, εξωτερικές συνθήκες και να παρέχουν αποδοτική σκίαση. Οι περσίδες που θα τοποθετηθούν είναι ελλειπτικής διατομής από αλουμίνιο διέλασης, επαρκούς ακαμψίας, πλάτους 300 mm για το Πνευματικό Κέντρο και 200 mm για το Δημαρχείο. Στις παρειές των περσίδων τοποθετούνται τάπες κατάλληλα διαμορφωμένες, από αλουμίνιο, βαμμένες ηλεκτροστατικά στην ίδια απόχρωση RAL με αυτή των περσίδων. Οι τάπες αυτές φέρουν προεξοχές για τη στερέωση της διάταξης των περσίδων σε μεταλλικό σκελετό, επαρκούς αντοχής και ακαμψίας. Ο μεταλλικός σκελετός στον οποίο στηρίζονται οι περσίδες, τοποθετείται στην τοιχοποιία με κατάλληλα βύσματα και ρητίνες στερέωσης και κατασκευάζεται από γαλβανισμένο

33 κοιλοδοκό διατομής 80x80 mm και πάχους 4 mm. Αναλόγως με το πλάτος του ανοίγματος και το μέγιστο, ενιαίο, επιτρεπόμενο πλάτος περσίδας που ορίζεται από τις προδιαγραφές του συστήματος σκίασης που θα επιλεγεί, τοποθετείται όπου απαιτείται ενδιάμεση κατακόρυφη κολώνα στήριξης των περσίδων, διατομής όμοιας με τις ακραίες κολώνες (κοιλοδοκός 80x80 mm x 4 mm). Η κλίση των περσίδων προσδιορίζεται ανάλογα με τον ηλιασμό του κτιρίου, ο οποίος μέσω της χρήσης ηλιακών χαρτών, υπολογίζεται συναρτήσει της γεωμετρίας του ήλιου, του γεωγραφικού πλάτους της περιοχής, στην οποία βρίσκεται το κάθε κτίριο (38 ) και του προσανατολισμού των όψεων. Για τις ανατολικές και δυτικές όψεις επιλέγεται ρύθμιση των περσίδων σταθερά στις 30, καθώς η κλίση αυτή ικανοποιεί κατά βέλτιστο τρόπο τον επαρκή σκιασμό των ανοιγμάτων κατά τη θερινή περίοδο, με αποτέλεσμα τη μείωση των αναγκών του κτιρίου για ψύξη, ενώ παράλληλα εξασφαλίζει ωφέλιμο ηλιασμό και ικανοποιητική φωτεινότητα κατά τη χειμερινή περίοδο. Η κατακόρυφη απόσταση μεταξύ διαδοχικών περσίδων πρέπει να είναι ακριβώς ίση προς το μήκος εξοχής της περσίδας. Στη περίπτωση δηλαδή του πνευματικού κέντρου οι περσίδες τοποθετούνται ανά 300 mm και στο δημαρχείο αντίστοιχα ανά 200 mm, όσον αφορά στις όψεις όπου οι διατάξεις των περσίδων είναι κατακόρυφες (ανατολικές και δυτικές). Σε κάθε περίπτωση οι ακριβείς αποστάσεις μεταξύ των περσίδων και η κλίσης τους θα επαληθευτεί από τον κατασκευαστή των σκιαδίων, μετά τη λήψη των τελικών μέτρων και λαμβάνοντας υπόψη όλες τις κατασκευαστικές παραμέτρους και τις τεχνικές οδηγίες του παραγωγού του συστήματος σκίασης που θα τοποθετηθεί. Στην περίπτωση της κατακόρυφης διάταξης, η οποία επιλέγεται στις όψεις με Δυτικό και Ανατολικό προσανατολισμό, οι περσίδες τοποθετούνται σε όλο το ύψος του ανοίγματος που σκιάζουν, σε κατάλληλη οριζόντια απόσταση από το υαλοστάσιο, ώστε να διασφαλίζεται η ορθή λειτουργία του και ο ανεμπόδιστος καθαρισμός του. Αντίστοιχα τα σκίαστρα οριζόντιας διάταξης (πρόβολοι) που τοποθετούνται στα ανοίγματα των όψεων με νότιο προσανατολισμό, τοποθετούνται στο πάνω μέρος των ανοιγμάτων και εξέχουν από το άνοιγμα σε αποστάσεις, οι οποίες έχουν υ 1π 0ολογιστεί

34 συνάρτηση του ύψους του ανοίγματος και της γεωμετρίας του ήλιου, για το γεωγραφικό πλάτος κάθε κτιρίου. Τύποι Σκιάστρων Ύστερα από επιμέτρηση των υαλοστασίων των όψεων, στα οποία είναι αναγκαία η σκίαση, στα κτίρια του Δημαρχείου και του Πνευματικού Κέντρου Ν. Φιλαδέλφειας, καταγράφηκαν συνολικά 5 τύποι σκιάστρων. Η περιγραφή τους έπεται και αφορά στη διάταξη (κατακόρυφη ή οριζόντια), στη διατομή και στην κλίση των περσίδων που θα τοποθετηθούν, εξωτερικά των ανοιγμάτων: Δημαρχείο Ν. Φιλαδέλφειας Σ1 Σ2 Σ3 Σ4 Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ1, κατακόρυφης διάταξης, με οριζόντιες περσίδες αλουμινίου, σταθερής κλίσης 30. Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ2, οριζόντιας διάταξης (πρόβολοι), με οριζόντιες περσίδες αλουμινίου σταθερής κλίσης 6, βάθους προβόλου D=1,3 m. Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ3 οριζόντιας διάταξης (πρόβολοι), με οριζόντιες περσίδες αλουμινίου σταθερής κλίσης 6, βάθους προβόλου D=1,25 m. Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ4, κατακόρυφης διάταξης, με οριζόντιες περσίδες αλουμινίου σταθερής κλίσης 6 Πνευματικό Κέντρο Ν. Φιλαδέλφειας Σ5 Περσιδωτά προπετάσματα υαλoστασίων όψεων Σ5, οριζόντιες περσίδες αλουμινίου, σταθερής κλίσης 30. Σ6 κατακόρυφης διάταξης, με

35 Σ7 Σ8 Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ6, οριζόντιας διάταξης (πρόβολοι), με οριζόντιες περσίδες αλουμινίου σταθερής κλίσης 15, βάθους προβόλου D=1,5 m. Περσιδωτά προπετάσματα υαλοστασίων όψεων Σ7, οριζόντιας διάταξης (πρόβολοι), με οριζόντιες περσίδες αλουμινίου σταθερής κλίσης 15, βάθους προβόλου D=0,5 m Σύστημα σκίασης υαλοστασίων όψεων Σ8, κατακόρυφης διάταξης, με κατακόρυφες περσίδες αλουμινίου, σταθερής κλίσης 30. Ηλεκτροστατική βαφή Η ηλεκτροστατική βαφή των διατομών αλουμινίου θα πρέπει να πραγματοποιείται σε μονάδα που εφαρμόζει σύστημα διασφάλισης ποιότητας κατά ISO 9001, κατέχει το σήμα QUALICOAT ή ισοδύναμο και είναι πιστοποιημένη από την Ελληνική Ένωση Αλουμινίου. Ενδεικτικά αναφέρεται ότι το ελάχιστο πάχος βαφής καθορίζεται στα μm. Η κλάση στιλπνότητας και η απόχρωση βαφής για τις περσίδες του Δημαρχείου Ν. Φιλαδέλφειας θα είναι ίδια με την απόχρωση των νέων υαλοστασίων που πρόκειται να αντικαταστήσουν τα υφιστάμενα. Ομοίως η απόχρωση βαφής των περσίδων του Πνευματικού Κέντρου της Ν. Φιλαδέλφειας θα είναι ίδια με αυτή των υφιστάμενων υαλοστασίων. Τα σκίαστρα που θα τοποθετηθούν θα πρέπει, να έχουν πιστοποιητικό Αρχικής Δοκιμής Τύπου κατά το Ευρωπαϊκό πρότυπο EN 13561:2004 «Εξωτερικές περσίδες Απαιτήσεις επιδόσεων και ασφάλειας», το οποίο αφορά γενικά στα εξωτερικά σκιάδια κάθε τύπου. Ο κατασκευαστής υποχρεούται στην τοποθέτηση Σήμανσης CE στα τελικά προϊόντα και στην παροχή, για κάθε ένα από αυτά, δήλωσης επίδοσης, στην οποία θα αναφέρεται η κλάση που επετεύχθη κατά την ανωτέρω Αρχική Δοκιμή Τύπου. Το σύστημα σκίασης που θα τοποθετηθεί θα πρέπει να διαθέτει αντίσταση στην ανεμοπίεση που να το κατατάσσει τουλάχιστον στην κλάση 3, βάσει του προτύπου ΕΝ1932. Η σήμανση CE υποδηλώνει την ανάληψη ευθύνης για τη συμφωνία του τελικού προϊόντος προς τη δηλωθείσα επίδοση.

36 Σύμφωνα με τον Κανονισμό (ΕΕ) 305/2011 και τις προσθετες απαιτήσεις του έργου, οι κατασκευαστές των προς εγκατάσταση σκιάστρων θα πρέπει να εφαρμόζουν Πιστοποιημένο Σύστημα Διαχείρισης Ποιότητας κατά ISO 9001 ή Πιστοποιημένο Σύστημα Παραγωγής (FPC), όπως ΣΕΚΑ Q-SYSTEM ή αντίστοιχο. Τέλος, τα τελικά προϊόντα θα πρέπει να συνοδεύονται από κανόνες λειτουργίας και συντήρησης, καθώς και την αντίστοιχη εγγύηση (τουλάχιστον 2 έτη). Μόνο προϊόντα που φέρουν τη σήμανση CE είναι επιλέξιμα.

37 ΘΕΡΜΟΜΟΝΩΣΗ ΔΩΜΑΤΟΣ Τεχνική Περιγραφή Οι εργασίες αφορούν στην αποξήλωση με προσοχή και απομάκρυνση των υφιστάμενων (όπου υπάρχουν) ελαττωματικών στρώσεων θερμομόνωσης και υγρομόνωσης στο δώμα του Πνευματικού Κέντρου Ν. Φιλαδέλφειας και εν συνεχεία την εφαρμογή ανεστραμμένης θερμομόνωσης με μονή στεγανωτική στρώση με στόχο την επίτευξη των ενεργειακών συνθηκών που έχουν προδιαγραφεί στο εγκεκριμένο ΣΧΥ και παράλληλη επιδίωξη την κάλυψη των απαιτήσεων του νέου Κ.Εν.Α.Κ. Η απόδοση και η αντοχή των δωμάτων στο χρόνο εξαρτάται από πολλούς παράγοντες, μεταξύ των οποίων είναι και η θέση της θερμομόνωσης στην κατασκευή. Αν η θερμομόνωση τοποθετηθεί κάτω από τη φέρουσα πλάκα σκυροδέματος (κατασκευή ψυχρής οροφής), η πλάκα παραμένει συνεχώς ψυχρή με πιθανό αποτέλεσμα τη συμπύκνωση υδρατμών. Η θερμομόνωση που τοποθετείται πάνω από τη φέρουσα πλάκα, αλλά κάτω από τη στεγανωτική στρώση (κατασκευή θερμής οροφής) ελαχιστοποιεί τον κίνδυνο της συμπύκνωσης υδρατμών. Όμως, λόγω του ότι η στεγανωτική στρώση είναι θερμικά απομονωμένη από την υπόλοιπη κατασκευή της οροφής, είναι εκτεθειμένη σε μεγάλες θερμοκρασιακές διακυμάνσεις, με συνέπεια να αυξάνεται ο κίνδυνος πρόωρης αστοχίας της. Η κατασκευαστική αρχή της ανεστραμμένης θερμομόνωσης επιλύει το πρόβλημα τοποθετώντας τη θερμομόνωση πάνω από τη στεγανωτική στρώση, διατηρώντας την σε σταθερή θερμοκρασία, κοντά στη θερμοκρασία του εσωτερικού του κτηρίου και προστατεύοντάς την από τις καταστρεπτικές επιπτώσεις της υπεριώδους ακτινοβολίας και τις μηχανικές κακώσεις. Η θερμομόνωση, με αυτόν τον τρόπο, προστατεύει τη στεγανωτική κάλυψη από: τις μεγάλες θερμοκρασιακές μεταβολές: +80 C έως -20 C, τη διάβρωση λόγω καιρικών συνθηκών, τις μηχανικές κακώσεις κατά τη διάρκεια της κατασκευής, της χρήσης και της συντήρησης του δώματος. Το σύστημα ανεστραμμένης θερμομόνωσης δώματος με τοποθέτηση θερμομονωτικού πλακιδίου (ενδεικτικού τύπου POLYTILE DOW ή Marsipus TL ή FIBROTILE XPS, ή ισοδύναμου υλικού) ως τελική στρώση, είναι ιδανικό για τη θερμομόνωση δωμάτων βαριάς κατασκευής και προσφέρει ένα ανθεκτικό και αισθητικά άρτιο τελείωμα για

38 δώματα, όπου προβλέπεται βατότητα για συντήρηση, δημιουργώντας παράλληλα στο εσωτερικό του κτηρίου τις συνθήκες θερμικής άνεσης που πρέπει να επικρατούν. Συνοπτικά αναφέρονται κάποιες από τις ιδιότητες του θερμομονωτικού πλακιδίου: Ο υψηλός βαθμός θερμομόνωσής του με λ=0.034 W/mk, αλλά και το άσπρο χρώμα του, το καθιστούν ιδανικό για θερμομόνωση υφιστάμενων δωμάτων. Με την τοποθέτηση του πλακιδίου στην ταράτσα, η απώλεια σε ενέργεια μπορεί να μειωθεί μέχρι και 90%. Η απλή κατασκευή του και το μικρό βάρος του θερμομονωτικού πλακιδίου, καθιστούν την τοποθέτησή του εύκολη. Με την τοποθέτηση του πλακιδίου αυτού, το δώμα είναι επισκέψιμο. Έχει πολύ καλή αντοχή στο βάρος, αφού μπορούν να τοποθετηθούν στην επιφάνειά του κομπρεσέρ κλιματιστικών, ηλιακά πλαίσια και άλλα συνήθη χρειώδη ενός δώματος. Έχει τη δυνατότητα επαναχρησιμοποίησης σε προσθήκη ή και επέκταση του κτιρίου. Προστατεύει την υγρομόνωση από την ηλιακή ακτινοβολία, επεκτείνοντας έτσι τη διάρκεια ζωής της. Σε περίπτωση επιδιόρθωσης της υγρομόνωσης, είναι πολύ εύκολο να μετακινηθούν οι πλάκες αυτές και να επανατοποθετηθούν μετά την επιδιόρθωσή της. Επισημαίνεται ότι για τις εργασίες παρέμβασης θερμομόνωσης θα ακολουθήσουν τις οδηγίες ΕΛΟΤ ΤΠ :2009 & ΕΛΟΤ ΤΠ :2009. Τεχνικές Προδιαγραφές Αναλυτικά οι εργασίες/ενέργειες που πρέπει να υλοποιηθούν κατά σειρά και οι σχετικές τεχνικές προδιαγραφές, έχουν ως ακολούθως: 1. Προετοιμασία της επιφάνειας Θα προηγηθεί αποξήλωση των στρώσεων της υφιστάμενης ελαττωματικής μόνωσης (μονωτικά υλικά, πλακίδια, ασφαλτόπανα, λοιπές λεπτές επιστρώσεις κλπ), καθώς και απομάκρυνση των μεταλλικών κατασκευών και λοιπών μηχανημάτων / εξοπλισμού που βρίσκονται στην επιφάνεια του δώματος, τα οποία θα επανατοποθετηθούν μετά την ολοκλήρωση της παρέμβασης θερμομόνωσης δώματος. Ακολουθεί πολύ καλός καθαρισμός της επιφάνειας της πλάκας του δώματος με υδροβολή, ώστε να απομακρυνθεί η σκόνη, κάθε χαλαρό ή σαθρό τμήμα αυτής και κάθε ξένο υλικό.

39 Όπου απαιτείται θα πραγματοποιηθεί αποκατάσταση των ρύσεων (κλίση τουλάχιστον 1,5%) και τοπικών βλαβών με εφαρμογή τοπικών επιστρώσεων τσιμεντοκονίας και χρήση επισκευαστικών κονιαμάτων και αναστολέων διάβρωσης. 2. Κατασκευή περιμετρικού περιθωρίου Για την άμβλυνση της γωνίας ανόδου της στεγανωτικής στρώσης στα στηθαία πραγματοποιείται η κατασκευή περιμετρικού περιθωρίου (λούκι) από τσιμεντοκονίαμα σε δύο στρώσεις. Στην πρώτη στρώση θα χρησιμοποιηθεί άμμος λατομείου, ενώ στη δεύτερη άμμος θαλάσσης. Τα λούκια κατασκευάζονται περιμετρικά και κατά μήκος όλων των κατακόρυφων στοιχείων του δώματος. Πλάτος και ύψος λουκιών τουλάχιστον 5cm και ακτίνα καμπυλότητας, περίπου 2,5cm. 3. Επάλειψη ασταριού Επάλειψη της επιφανείας εφαρμογής της παρέμβασης θερμομόνωσης με ελαστομερή ασφαλτική κόλλα ψυχρής εφαρμογής, με κατανάλωση περίπου 0,40-0,50 kg/m 2, το οποίο, βάσει πιστοποιητικού από εγκεκριμένο εργαστήριο, είναι σύμφωνο με την προδιαγραφή ASTM D Εφαρμογή στεγανωτικής στρώσης Ακολουθεί διάστρωση και πλήρης επικόλληση της ελαστομερούς ασφαλτικής στεγανωτικής μεμβράνης με πολυεστέρα υψηλής σταθερότητας, βάρους 4,5 kg/m 2 η οποία θα πληρεί την προδιαγραφή ASTM. Η ανωτέρω μεμβράνη, θα είναι ελαστομερούς βάσεως, δηλαδή το ασφαλτικό της συνθετικό θα αποτελείται από άσφαλτο τροποποιημένη με συνθετικό καουτσούκ (SBS Modified Bitumen), το συνολικό της βάρος θα είναι 4,5kg/m 2, θα φέρει εσωτερικό οπλισμό από πολυεστερικό ύφασμα υψηλής διαστασιολογικής σταθερότητας, ενώ η άνω θα φέρει επικάλυψη ψηφίδας λευκού χρώματος. Η μεμβράνη θα έχει τα παρακάτω τεχνικά χαρακτηριστικά, τα οποία θα βεβαιώνονται με αντίστοιχο πιστοποιητικό: Α. Ευκαμψία σε χαμηλές θερμοκρασίες: -20 ºC Β. Μηχανικές αντοχές Γ. Τάση θραύσης (EN )

40 Κατα μήκος : > 450 N Εγκάρσια : > 350 N $. Επιμήκυνση θραύσης (EN ) Κατά μήκος : > 40% Εγκάρσια : > 40% Ε. Θερμική διαστασιολογική σταθερότητα σύμφωνα με EN 1108 Η διάστρωση των φύλλων της μεμβράνης πραγματοποιείται πάντοτε από το κατώτερο σημείο των ρύσεων με την κατά μήκος διάσταση κάθετη προς τις ρύσεις. Η επικόλληση των στεγανωτικών φύλλων επιτυγχάνεται πάντοτε με χρήση φλόγιστρου προπανίου. Οι κατά μήκος αλληλοεπικαλύψεις των φύλλων της ασφαλτικής στεγανωτικής μεμβράνης είναι κατά 8-10εκ. και οι κατά πλάτος του ρολού επικαλύψεις ~15εκ. Η επικόλληση επιτυγχάνεται στα σημεία αυτά με θερμοκόλληση - σύντηξη του ιδίου υλικού, αφού έχει προηγηθεί η συγκόλληση του υπολοίπου σώματος της μεμβράνης με το υπόστρωμα, πάντοτε με χρήση φλόγιστρου προπανίου. Η θερμοκρασία συγκόλλησης είναι τέτοια, ώστε στο άκρο της αλληλοεπικάλυψης της μεμβράνης να εμφανίζεται πάντοτε συντηγμένο υλικό. Οι κατά πλάτος του ρολού επικαλύψεις (περίπου 15εκ.), δεν πρέπει να συμπίπτουν έτσι ώστε να εμφανίζονται τέσσερις γωνίες στο ίδιο σημείο. Για τον λόγο αυτό η κάθε σειρά ξεκινά με εναλλαγή διαφορετικού μήκος μεμβράνης (π.χ. μισό, ολόκληρο, μισό κλπ). Επί των στηθαίων και γενικά επί των κατακόρυφων επιφανειών απόληξης ανέρχεται ειδική λωρίδα της στεγανωτικής μεμβράνης πλάτους 50εκ., σε ύψος 20-30εκ. αφού προηγουμένως η επιφάνεια θα έχει ασταρωθεί με ασφαλτικό βερνίκι και στερεώνεται μηχανικά με λάμα γαλβανισμένης λαμαρίνας πάχους 1 mm, βίδες και βύσματα σύμφωνα με τα στοιχεία της μελέτης. Εδώ θα πρέπει να δοθεί προσοχή έτσι ώστε η λάμα να μην έχει λερωθεί προηγουμένως με ασφαλτικό υλικό. 5. Υδρορροές Στα στόμια των υπαρχουσών υδρορροών, θα τοποθετηθούν, ειδικές κεφαλές από ειδικό πολυμερές υλικό, εσωτερικά και σε επαφή με τις υπάρχουσες σωλήνες υδρορροών. Η στερέωση των ειδικών κεφαλών επί των υδρορροών θα γίνει με τον καταλληλότερο τρόπο. Η εσωτερική περίμετρος του σωλήνα της υδρορροής, στα σημεία όπου εφάπτεται με τις ειδικές κεφαλές, χρειάζεται να στεγανοποιηθεί με πλαστομερή ασφαλτική μαστίχα.

41 Οι ειδικές αυτές κεφαλές θα πρέπει να είναι κατασκευασμένες εξ' ολοκλήρου από υλικό συμβατό για επαφή με τις ασφαλτικές μεμβράνες. Προσοχή πρέπει να δοθεί ώστε το πέλμα των υδρορροών να κολληθεί ανάμεσα στις δύο στρώσεις ασφαλτικών μεμβρανών. Μετά την πλήρη σύνδεση των κεφαλών υδρορροών με τις ασφαλτικές μεμβράνες, τοποθετούνται ειδικές σήτες για την μελλοντική αποφυγή φραγής τους από φερτά υλικά, φύλλα, κλπ. 6. Διάστρωση γεωυφάσματος Επί της στεγανωτικής επιφάνειας προ της τοποθέτησης των θερμομονωτικών πλακιδίων, πραγματοποιείται διάστρωση πολυεστερικού μη-υφαντού γεωϋφάσματος 150gr/m 2 για προστασία του θερμο-υγρομονωτικού συστήματος και τη δημιουργία διαχωριστικής επιφάνειας μεταξύ των δύο υλικών, με επικαλύψεις 150mm κάθετα προς την κλίση του δώματος. Συνίσταται οι επικαλύψεις να οδεύουν προς την κατωφέρεια της κλίσης. Σε ανακάμψεις και διεισδύσεις το γεωύφασμα θα πρέπει να στρέφεται προς τα επάνω ώστε να τελειώνει πάνω από την επιφάνεια του έρματος. 7. Δημιουργία θερμομονωτικής στρώσης Ακολουθεί η τοποθέτηση θερμομονωτικών πλακιδίων ενδεικτικού τύπου POLYTILE DOW ή Marsipus TL ή FIBROTILE XPS, ή ισοδύναμου υλικού, αδιαπέραστων από την υγρασία, με πάχος αφρώδους εξηλασμένης πολυστερίνης 5 cm, με επικάλυψη ειδικής βιομηχανικής τσιμεντοκονίας/κονιάματος βατότητας, αδιαπέραστη από το νερό, πάχους 1-2cm πρεσσαρισμένη στην θερμομονωτική πλάκα και συντελεστή θερμικής αγωγιμότητας λ=0.034 W/(mK) ή μικρότερο. Οι πλάκες τελικής επιφάνειας έχουν πατούρα περιμετρικά που επιτρέπει στην σύνδεση τους, αφήνοντας παράλληλα αρμούς για την ελεύθερη διακίνηση υδρατμών και νερών της βροχής, ενώ δυσκολεύει την ανάρπασή τους από τον αέρα. Το βάρος τους είναι από 25 kg/m 2 και άνω, και οι διαστάσεις τους 30Χ30 ή 30Χ60.Tιμή ανά τετραγωνικό μέτρο (m2). Οι 4 πλευρές του πλακιδίου έχουν διαμόρφωση ραμποτέ (αρσενικό-θηλυκό) που εξασφαλίζει την αποφυγή δημιουργίας θερμογεφυρών, την τέλεια συναρμολόγηση και σταθερότητα τους και την πολύ καλή βατότητα του δώματος.

42 Το ειδικό κονίαμα με πρόσθετα πολυμερή έχει πολύ καλή αντοχή στη συμπίεση, είναι απρόσβλητο από καιρικές συνθήκες και έχει ειδική αντιολοσθιτική επιφάνεια με ραβδώσεις. Στην περίπτωση που οι διαστάσεις των πλακιδίων είναι 0.30εκ. Χ 0.60εκ τότε τα πλακίδια δεν τοποθετούνται το ένα δίπλα στο άλλο, αλλά το δεύτερο πλακίδιο τοποθετείτε από την μέση του πρώτου και μετά, δηλαδή από τα 15εκ του μήκους και μετά, έτσι ώστε η τοποθέτηση κατά αυτόν τον τρόπο να καθιστά ισχυρό δέσιμο όχι μόνο των δύο αλλά ολόκληρου του συστήματος. Τα θερμομονωτικά πλακίδια πρέπει να συνοδεύονται από πιστοποιητικό EN 13164: Διάστρωση έρματος με αδρανή υλικά Ακολουθεί η διάστρωση, με προσοχή ώστε να μην τραυματιστούν τα υποκείμενα υγροθερμομονωτικά υλικά, στρώσεων δια χαλικιού και θραυστών υλικών με στρογγυλεμένα άκρα οιοδήποτε πάχους και σε οποιοδήποτε ύψος από του εδάφους, για την πλήρωση αρμών πλάτους 5cm 7cm περιμετρικά του δώματος για την αποστράγγιση των όμβριων υδάτων και την προστασία της στεγανωτικής μεμβράνης. Προσοχή πρέπει να δοθεί στα στηθαία, όπου το γεωϋφασμα γυρνάει με τέτοιο τρόπο ώστε να μην τραυματίζεται η στεγανωτική μεμβράνη από το έρμα. Επισήμανση: Απαιτούνται τα παρακάτω στοιχεία για τα προς εφαρμογή υλικά: o Σήμανση/πιστοποιητικό CE o ISO 9001:2008 και ISO 14001:2004 για τις εργοστασιακές μονάδες παραγωγής των προϊόντων (πιστοποίηση από φέρουν από αναγνωρισμένους φορείς). o Τεχνικά φυλλάδια. o Πιστοποιητικά από εγκεκριμένα εργαστήρια που να αποδεικνύουν ότι πληρούν τις αναφερόμενες τεχνικές προδιαγραφές.

43 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΗΣ ΤΟΙΧΟΠΟΙΙΑΣ ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ Οι εργασίες αφορούν στην κατάλληλη προετοιμασία των όψεων και την τοποθέτηση εξωτερικής θερμομόνωσης (θερμοπρόσοψης) στο κτίριο του Πνευματικού Κέντρου Ν. Φιλαδέλφειας, με στόχο την επίτευξη των ενεργειακών συνθηκών που έχουν προδιαγραφεί στο εγκεκριμένο ΣΧΥ και παράλληλη επιδίωξη την κάλυψη των απαιτήσεων του νέου Κ.Εν.Α.Κ. Οι εργασίες τοποθέτησης συστήματος θερμοπρόσοψης θα ακολουθήσουν τις οδηγίες που ορίζονται στις ΕΤΕΠ ΕΛΟΤ ΤΠ :2009 για τη θερμομόνωση εξωτερικών τοίχων και ΕΛΟΤ ΤΠ για τα συστήματα μόνωσης εξωτερικού κελύφους κτιρίου με διογκωμένη πολυστερίνη και λεπτά οπλισμένα συνθετικά επιχρίσματα. Η θερμοπρόσοψη ως μόνωση τοιχοποιίας προτιμάται σε κτίρια συνεχούς χρήσης, στα οποία είναι επιθυμητή η σταθερή θερμοκρασία και ενδιαφέρει περισσότερο η διατήρηση της θερμότητας μετά τη διακοπή λειτουργίας της θέρμανσης, παρά η άμεση απόδοση του συστήματος θέρμανσης. H εξωτερική θερμομόνωση εφαρμόζεται ως ένας συνδυασμός θερμομονωτικού υλικού επικολλημένου σε ολόκληρη την εξωτερική επιφάνεια της τοιχοποιίας του κτιρίου, χωρίς κενά και επιχρίσματος που εφαρμόζεται επάνω στην θερμομονωτική στρώση. Είναι ένα σύστημα από διάφορα υλικά και εξαρτήματα τα οποία συνεργάζονται μεταξύ τους και ονομάζονται Εξωτερικά Θερμομονωτικά Σύνθετα Συστήματα (ETICS). Σε σχέση με την εσωτερική θερμομόνωση η εξωτερική : εκμεταλλεύεται περισσότερο τη θερμοχωρητικότητα της τοιχοποιίας διατηρεί για αρκετό διάστημα, το οποίο εξαρτάται από τη θερμοχωρητικότητα των τοίχων, τη θερμοκρασία του χώρου μετά τη διακοπή λειτουργίας των θερμαντικών σωμάτων.

44 μειώνει στο ελάχιστο την πιθανότητα σχηματισμού θερμογεφυρών οι οποίες αυξάνουν τις απώλειες θερμότητας κατά ακόμη και 25% αν συμπεριληφθούν στη μελέτη ενεργειακής απόδοσης βάσει ΚΕΝΑΚ. προστατεύει την τοιχοποιία από τις μεταβολές της εξωτερικής θερμοκρασίας. μειώνει στο ελάχιστο τον κίνδυνο σχηματισμού υγρασίας συμπύκνωσης. αποτρέπει τις ζημιές από υγρασία και παγωνιά σε σωληνώσεις ύδρευσης. Τεχνικές Προδιαγραφές Η τοποθέτηση της εξωτερικής θερμομόνωσης πρέπει να γίνεται από εξειδικευμένα συνεργεία και βάσει των Τεχνικών Οδηγιών της εταιρείας που παράγει το προς εγκατάσταση σύστημα θερμομόνωσης, καθώς ενέχει των κίνδυνο ρηγματώσεων σε περίπτωση μη προσεκτικής εφαρμογής. Αναλυτικά οι εργασίες/ενέργειες που πρέπει να υλοποιηθούν κατά σειρά και οι σχετικές τεχνικές προδιαγραφές, έχουν ως ακολούθως: 1. Καθαιρέσεις Αποξηλώσεις Αντικαταστάσεις - Επανατοποθετήσεις Αποξήλωση των μαρμάρινων περιθωρίων (σοβατεπιών) για την απρόσκοπτη προσαρμογή της θερμοπρόσοψης στο χώρο των εισόδων των αιθουσών καθώς και των μαρμάρινων ποδιών στα παράθυρα των αιθουσών κλπ. Επίσης, αποξήλωση εξωτερικών κλιματιστικών μονάδων, προβολέων, κουδουνιών, μεταλλικών κιγκλιδωμάτων κ.λπ., τα οποία θα επανατοποθετηθούν μετά την ολοκλήρωση της θερμομόνωσης δώματος. Όλες οι ηλεκτρολογικές, μηχανολογικές, υδραυλικές κ.λπ. εγκαταστάσεις προεκτείνονται ανάλογα με το πάχος της εφαρμοζόμενης θερμομονωτικής πλάκας. Οι βάσεις των κλιματιστικών αντικαθίστανται με άλλες που έχουν μεγαλύτερο μήκος ανάλογα με το πάχος της εφαρμοζόμενης θερμομονωτικής πλάκας. Τα μεταλλικά κιγκλιδώματα, όπου δεν τοποθετούνται σκίαστρα, τροποποιούνται καταλλήλως (κοπή, συγκόλληση, επαναχρωματισμός κλπ) ώστε να μπορούν επανατοποθετηθούν επί της τοιχοποιίας, μετά την εφαρμογή της θερμομονωτικής πλάκας. Τα υπόλοιπα υλικά (προβολείς, κουδούνια κλπ) ομοίως επανατοποθετούνται μετά την ολοκλήρωση των εργασιών θερμοπρόσοψης.

45 2. Έλεγχος υποβάθρου Προετοιμασία επιφάνειας Πραγματοποιείται καθαρισμός του υποβάθρου για να απομακρυνθούν εντελώς τυχόν σκόνες, ίχνη αποκολλητικών ή λιπαρών ουσιών, εύθρυπτα ή υπό αποκόλληση τμήματα και κάθε ξένο υλικό. 3. Κατασκευή συστήματος εξωτερικής θερμομόνωσης τοιχοποιίας όψεων με πλάκες εξηλασμένης πολυστερίνης πάχους 40mm: Έλεγχος και προετοιμασία υφιστάμενου υποστρώματος Πραγματοποιείται έλεγχος του υφιστάμενου υποστρώματος. Σε περίπτωση που εντοπιστούν σαθρά σημεία, αυτά θα πρέπει να αποκατασταθούν με τσιμεντοειδές επισκευαστικό κονίαμα. Σε περίπτωση αφαίρεσης σαθρού τελικού επιχρίσματος, πραγματοποιείται σταθεροποίηση βασικής στρώσης με αστάρι. Όπου απαιτείται καθολική εξομάλυνση (κατακορύφωση οριζοντίωση) με σοβάτισμα της επιφάνειας, το οποίο μπορεί να γίνει με το προαναφερθέν επισκευαστικό υλικό. Εξωτερική ζώνη στεγανοποίησης Δημιουργία εξωτερικής ζώνης στεγανοποίησης με επαλειφόμενο στεγανοποιητικό κονίαμα, ύψους 30cm, περιμετρικά της τοιχοποιίας στα σημεία συμβολής της με το έδαφος/μπαλκόνια. Τοποθέτηση οδηγού στήριξης Τοποθετείται μεταλλικός οδηγός στήριξης περιμετρικά και παράλληλα με το δάπεδο. Ο οδηγός αλουμινίου με διαμορφωμένο νεροσταλάκτη, ξεκινά λίγο πιο πάνω από το δάπεδο (κατ ελάχιστο 5 χιλιοστά) και αυτό το κενό σφραγίζεται με κορδόνι αρμών και ειδική μαστίχη για την αποφυγή διείσδυσης νερού. Με τη χρήση νήματος στάθμης βρίσκεται η σωστή θέση του οδηγού και αγκυρώνεται (ο οδηγός) στο υπόστρωμα με ειδικά καρφωτά ή βιδωτά βύσματα. Ο αριθμός των βυσμάτων που απαιτείται είναι περίπου 2 τεμάχια ανά τρέχον μέτρο. Μεταξύ των διαδοχικών οδηγών στήριξης αφήνεται μικρό διάκενο 2-3 χιλιοστά για να παραλαμβάνει τις συστολοδιαστολές.

46 Κόλληση Θερμομονωτικών Πλακών Προετοιμασία της ειδικής κόλλας συγκόλλησης μονωτικών πλακών, σύμφωνα με τις προδιαγραφές των τεχνικών οδηγιών ανάμιξης του υλικού προς εφαρμογή. Καλή διαβροχή του υποστρώματος πριν την εφαρμογή της κόλλας με το θερμομονωτικό υλικό. Τοποθέτηση των ειδικών τεμαχίων (τεμάχια γωνιών του κτιρίου και ανοιγμάτων) εξηλασμένης πολυστερίνης, με συντελεστή λ=0.034w/(mk) ή μικρότερο. Η εφαρμογή ξεκινά από τη γωνία του κτιρίου με τη χαμηλότερη στάθμη. Η επικόλληση των ειδικών τεμαχίων εξηλασμένης πολυστερίνης γίνεται με τη χρήση της κόλλας συγκόλλησης η οποία διαστρώνεται με μυστρί ή οδοντωτή σπάτουλα στην εσωτερική πλευρά των γωνιακών προφίλ, τα οποία είναι ανισοσκελή και φέρουν χαραγές (1 ή 2) στην εξωτερική πλευρά τους. Επισημαίνεται ότι για τη διαμόρφωση της θερμομόνωσης στις ακμές των δομικών ανοιγμάτων, τα ειδικά προφίλ εξηλασμένης πολυστερίνης που θα χρησιμοποιούνται θα πρέπει να είναι κατάλληλου πάχους, ώστε να μην εμποδίζεται η λειτουργία των κουφωμάτων. Τα προφίλ πρέπει να τοποθετούνται με την μεγάλη τους πλευρά εναλλάξ στις πλευρές της γωνίας αλλά και διαδοχικά σύμφωνα με τις χαραγές τους. Με την χρήση αλφαδιού επιτυγχάνεται η κατακορύφωση των ειδικών τεμαχίων εξηλασμένης πολυστερίνης. Τοποθέτηση των θερμομονωτικών πλακών εξηλασμένης πολυστερίνης (πάχους 40mm με συντελεστή λ=0.034w/(mk) ή μικρότερο) στην υπόλοιπη επιφάνεια της τοιχοποιίας. Η διάστρωση της κόλλας συγκόλλησης στην πλάκα γίνεται με 2 τρόπους : Στην περίπτωση ομαλού υποστρώματος η κόλλα τοποθετείται σε όλη την επιφάνεια της θερμομονωτικής πλάκας με τη χρήση οδοντωτής σπάτουλας Στην περίπτωση μη ομαλού υποστρώματος, η κόλλα εφαρμόζεται περιμετρικά της πλάκας με μυστρί και στη συνέχεια σε 2 ή όσα σημεία έχουν προκαθοριστεί στο κέντρο της πλάκας για την τοποθέτηση των βυσμάτων

47 Η κατανάλωση της κόλλας είναι 3-4kg/m 2 ανάλογα με την ομαλότητα του υποστρώματος. Οι πλάκες περιμετρικά διαθέτουν διαμορφωμένες άκρες (πατούρες) για την αποφυγή δημιουργίας θερμογεφυρών, με τη βοήθεια των οποίων τοποθετούνται κολλητά και ευθυγραμμίζονται. Η κόλληση των θερμομονωτικών πλακών ξεκινά από την μία γωνία του κτιρίου σε οριζόντιες επάλληλες στρώσεις. Η πατούρα που υπάρχει στα ήδη κολλημένα γωνιακά προφίλ είναι και ο οδηγός για τη σωστή αρχική τοποθέτηση των πλακών. Κάθε νέα σειρά πλακών θα πρέπει να είναι μετατοπισμένη κατά μισή πλάκα έτσι ώστε να δημιουργείται μία διάταξη διασταυρούμενων αρμών, για να αποφευχθεί ο κίνδυνος ρηγματώσεων του υπερκείμενου σοβά. Σημειώνεται ότι κάθε φορά που κόβεται κάποια πλάκα θα πρέπει να αποκαθιστάται και η πατούρα (χρήση ειδικού εξοπλισμού). Αμέσως μετά την τοποθέτηση της κάθε πλάκας στο υπόστρωμα, πρέπει να ασκηθεί πίεση για να πάρει την τελική της θέση και να διασφαλιστεί η ικανοποιητική της πρόσφυση στο υπόβαθρο. Ακολουθεί η χρήση αλφαδιού για να ελεγχθεί το αλφάδισμα, η κατακορύφωση και η επιπεδότητα των πλακών. Σε τυχόν σημεία όπου δεν έχουν κατάλληλη εφαρμογή οι πλάκες, πραγματοποιείται στοκάρισμα με την ειδική κόλλα συγκόλλησης για την αποφυγή δημιουργίας θερμογεφυρών. Μηχανική Στερέωση Πλακών Τουλάχιστον μία μέρα μετά την κόλληση των θερμομονωτικών πλακών στην τοιχοποιία, πραγματοποιείται η μηχανική στερέωση των θερμομονωτικών πλακών με βύσματα κατάλληλου μήκους σύμφωνα με το πάχος της θερμομόνωσης και το είδος του υποστρώματος, τα οποία τοποθετούνται σε ειδικές υποδοχές που δημιουργούνται με πλαστική φρέζα επάνω στη θερμομονωτική πλάκα. Στην περίπτωση στοιχείων σκυροδέματος χρησιμοποιούνται βύσματα με μεταλλική καρφίδα ενώ στην περίπτωση τοιχοποιίας βύσματα με πλαστική καρφίδα. Για την επιλογή του σωστού μήκους και τύπου του βύσματος λαμβάνονται υπόψη τα κάτωθι:

48 o το πάχος της θερμομονωτικής πλάκας o το πάχος της κόλλας o το πάχος του τυχόν υφιστάμενου σοβά o το είδος του υποστρώματος Γενικά ο αριθμός των βυσμάτων που απαιτούνται είναι τουλάχιστον 6 βύσματα ανά m 2. Στους επάνω ορόφους (>2ου ορόφου) απαιτείται η χρήση 8 βυσμάτων ανά m 2 για την επιπλέον αγκύρωση των πλακών λόγω μεγαλύτερων πιέσεων από τους ανέμους. Μετά την τοποθέτηση των βυσμάτων, ακολουθεί στοκάρισμα των οπών όπου τοποθετήθηκαν τα βύσματα. Εργασίες ενίσχυσης άκρων με ειδικά τεμάχια Για την ενίσχυση των γωνιών του κτιρίου όπου εφαρμόζεται η θερμομόνωση τοιχοποιίας, τουλάχιστον 24 ώρες μετά τη συγκόλληση των θερμομονωτικών πλακών, τοποθετούνται σταθερά ή εύκαμπτα (κατά περίπτωση) ανισοσκελή γωνιόκρανα από PVC με εκατέρωθεν επικολλημένο υαλόπλεγμα. Ο εγκιβωτισμός τους γίνεται με κόλλα τσιμεντοειδούς βάσης. Όπου υπάρχουν τυχόν ανωμαλίες ή προεξοχές στην επιφάνεια που θα τοποθετηθούν τα γωνιόκρανα, εξομαλύνονται με μηχανικό τρόπο. Σε οριζόντιες αρχιτεκτονικές προεξοχές του κτιρίου είναι χρήσιμη η τοποθέτηση σταθερού γωνιοκράνου από PVC με νεροσταλάκτη. 4. Καθολική στρώση κόλλας τσιμεντοειδούς βάσης και τοποθέτηση υαλοπλέγματος Εφαρμογή με σπάτουλα μίας καθολικής στρώσης ειδικής κόλλας τσιμεντοειδούς βάσης στην επιφάνεια των θερμομονωτικών πλακών, σε τμήματα πλάτους μεγαλύτερα τους ενός μέτρου κατακόρυφα. Προηγουμένως, οι τυχόν ανωμαλίες ή προεξοχές στην επιφάνεια και στους αρμούς των θερμομονωτικών πλακών εξομαλύνονται με μηχανικό τρόπο έτσι ώστε να δημιουργηθεί ένα εντελώς επίπεδο υπόστρωμα. Όσο η κόλλα είναι νωπή τοποθετείται ειδικό υαλόπλεγμα οπλισμού ανθεκτικό στα αλκάλια, πλάτους 1,0m.

49 Κάθε στρώση του υαλοπλέγματος υπερκαλύπτει την προηγούμενη κατά 10 εκατοστά. Κοντά στο έδαφος τοποθετείται οριζόντια διπλό υαλόπλεγμα (λωρίδα πλάτους ενός μέτρου) λόγω των αυξημένων απαιτήσεων αντοχής. Ακολουθεί εγκιβωτισμός του υαλοπλέγματος με χρήση λείας σπάτουλας και εξομάλυνση της καθολικής στρώσης. Το συνολικό πάχος της οπλισμένης στρώσης θα πρέπει να είναι περίπου 3-4 mm με ενδεικτική κατανάλωση περίπου 3 με 4 kg/m2. 5. Εφαρμογή τελικού σοβά Μετά το πέρας 2-7 ημερών από την τοποθέτηση του υαλοπλέγματος (αναλόγως των καιρικών συνθηκών), ώστε να πάρει η κόλλα τις τελικές αντοχές, εφαρμόζεται το τελικό επίχρισμα (ειδικό οργανικό αντιρρηγματικό, υδροαποθητικό, ατμοδιαπερατό επίχρισμα με βάση ακρυλικών πολυμερών σε μορφή πάστας, χρωματισμένο στη μάζα του σύμφωνα με τις απαιτήσεις της Αναθέτουσας Αρχής). Όπου υπάρχουν τυχόν ανωμαλίες ή προεξοχές στην επιφάνεια της καθολικής στρώσης της κόλλας, εξομαλύνονται με μηχανικό τρόπο έτσι ώστε να έχουμε ένα επίπεδο υπόστρωμα. Η ανάμειξη των σοβάδων γίνεται σύμφωνα της τεχνικής οδηγίες του υλικού προς εφαρμογή. Λεπτομέρειες του συστήματος: - Ποδιές Παραθύρων/Κατωκάσια: Στα παράθυρα και στα κατωκάσια τοποθετούνται ειδικές ποδιές από κατάλληλα υλικά. Οι διαστάσεις της ποδιάς/κατωκάσι πρέπει να επιλεγούν σωστά έτσι ώστε η προεξοχή της ποδιάς να είναι τουλάχιστον 3cm και οι πλευρές της να εφάπτονται ακριβώς με την εσωτερική επιφάνεια του συστήματος. Στα σημεία ένωσης της ποδιάς με το περβάζι του παραθύρου/κατωκάσι θα χρησιμοποιηθούν ειδικά στεγανοποιητικά προφίλ ή θα σφραγιστούν με κατάλληλο ελαστομερές υλικό και κορδόνι αρμών. - Στεγάνωση αρμών: Στα σημεία όπου το σύστημα έρχεται σε επαφή με άλλα υλικά του κτιρίου (π.χ. κουφώματα, κάσες, μαρμαροποδιές, σωληνώσεις, κλπ) κατασκευάζονται αρμοί στεγάνωσης πλάτους 1,5 έως 2,5cm. Στους αρμούς τοποθετείται πρώτα κορδόνι και στη συνέχεια γεμίζονται με κατάλληλο ελαστομερές-στεγανωτικό υλικό (π.χ. πολυουρεθανική μαστίχη). Η εφαρμογή του ελαστομερούς στεγανωτικού

50 υλικού πρέπει να γίνεται πάνω στο επίχρισμα βασικής στρώσης πριν την εφαρμογή του τελικού επιχρίσματος. Το Σύνθετο Σύστημα Εξωτερικής Θερμομόνωσης που θα τοποθετηθεί θα πρέπει να διαθέτει πιστοποιητικό για ολόκληρο το σύστημα, εγκεκριμένο από πιστοποιημένο και κοινοποιημένο εργαστήριο της ΕΕ, σύμφωνα με τις απαιτήσεις της Ευρωπαϊκής Τεχνικής Οδηγίας ETAG 004. Επισήμανση: Απαιτούνται τα παρακάτω για τα προς εφαρμογή υλικά: o Πιστοποιητικό CE, ISO 9001:200. o Τεχνικά φυλλάδια. o Πιστοποιητικά από εγκεκριμένα εργαστήρια που να αποδεικνύουν ότι πληρούν τις αναφερόμενες την τεχνική περιγραφή, προδιαγραφές.

51 ΠΑΡΕΜΒΑΣΕΙΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Λόγω της ιδιαιτερότητας των χαρακτηριστικών των Η/Μ παρεμβάσεων, η ανάλυση των τεχνικών περιγραφών/προδιαγραφών θα πραγματοποιηθεί ανά κτίριο: ΔΗΜΑΡΧΕΙΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ Τεχνική Περιγραφή Οι παρεμβάσεις στις Η/Μ εγκαταστάσεις για την ενεργειακή αναβάθμιση του Δημαρχείου της Νέας Φιλαδέλφειας αφορούν στην εγκατάσταση συστήματος BEMS στο κτίριο (σύστημα διαχείρισης ενέργειας και αποδοτικότητας), για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων του κτιρίου. Η εγκατάσταση του συστήματος BEMS περιλαμβάνει: Τοποθέτηση ηλεκτρονικών μετρητών ηλεκτρικής ενέργειας (για φώτα και τοπικά κλιματιστικά) στους ηλεκτρικούς πίνακες του κτιρίου και ηλεκτρονικού μετρητή παροχής Φυσικού Αερίου στο λεβητοστάσιο του κτιρίου. Τοποθέτηση καταγραφικών μετρήσεων ανά όροφο. Σύνδεση με κεντρικό σύστημα διαχείρισης σε κεντρικό server, για την παρουσίαση των αποτελεσμάτων των μετρήσεων και την αξιοποίηση τους. Δοκιμές Ότι άλλη εργασία (παραμετροποίηση και προγραμματισμός του συστήματος) ή υλικό (καλωδιώσεις κ.τ.λ.) απαιτηθεί για την παράδοση της εγκατάστασης σε πλήρη και κανονική λειτουργία. Εγκατάσταση συστήματος BEMS, για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων. Ένα ακόμη από τα προτεινόμενα μέτρα για την βελτίωση της ενεργειακής κατανάλωσης του κτιρίου είναι και το σύστημα BEMS (Building Energy Management System). Η εγκατάσταση ενός τέτοιου συστήματος έχει σκοπό την επιτήρηση ή και τον αυτόματο έλεγχο των ηλεκτρολογικών και μηχανολογικών εγκαταστάσεων ενός κτιρίου, ώστε να είναι δυνατή η ρύθμιση παραμέτρων και η ανάλυση δεδομένων όλων των εγκαταστάσεων από ένα σταθμό ελέγχου. Ένα πλήρες σύστημα BEMS παρακολουθεί τις ενεργειακές καταναλώσεις ενός κτιρίου και όταν αυτές ξεπεράσουν προκαθορισμένα όρια ή όταν λειτουργούν πέραν του προκαθορισμένου ωραρίου, τότε το σύστημα

52 επεμβαίνει στην λειτουργία των ενεργοβόρων συστημάτων με σκοπό την εξοικονόμηση ενέργειας και την βέλτιστη λειτουργία του κτιρίου συνολικά. Ένα ακόμη επιπλέον χαρακτηριστικό είναι ότι το σύστημα δίνει την δυνατότητα κεντρικού ελέγχου πολλών κτιρίων που μπορεί να είναι και απομακρυσμένα μεταξύ τους από ένα κεντρικό σημείο. Η αποδοτικότητα της εφαρμογής ενός συστήματος BEMS είναι πια αποδεδειγμένη και στην πράξη και για τον λόγο αυτό όλα τα κτίρια που κατασκευάζονται τα τελευταία χρόνια περιλαμβάνουν στις Η/Μ εγκαταστάσεις τους ένα τέτοιο σύστημα. Όμως η εγκατάσταση ενός πλήρους συστήματος BEMS σε υπάρχοντα κτίρια είναι κάτι που γίνεται σπάνια λόγω του πολύ υψηλού κόστους που αυτό συνεπάγεται. Το κόστος είναι σημαντικά υψηλότερο από την εξ αρχής εγκατάσταση σε ένα καινούριο κτίριο λόγω του ότι η υπάρχουσα Η/Μ εγκατάσταση δεν έχει σχεδιαστεί και υλοποιηθεί με πρόβλεψη για ένα τέτοιο σύστημα. Για την περίπτωση μας λοιπόν, που έχουμε εφαρμογή σε υπάρχον κτίριο, προτείνεται η εγκατάσταση ενός συστήματος BEMS το οποίο θα έχει την δυνατότητα παρακολούθησης των ενεργειακών καταναλώσεων, με κύρια αποστολή του, να παρακολουθεί την ενεργειακή απόδοση του κτιρίου σε βάθος χρόνου. Πιο συγκεκριμένα, το σύστημα θα αποτελείται από τα εξής στοιχεία: Μετρητές ενέργειας Θα εγκατασταθούν μοναφασικοί ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας, τύπου ράγας, στους υφιστάμενους ηλεκτρικούς πίνακες χαμηλής τάσης του κτιρίου για τις κύριες καταναλώσεις του κτιρίου που είναι ο φωτισμός και ο κλιματισμός (τοπικά FCU), ώστε να ελέγχονται ξεχωριστά, οι καταναλώσεις αυτές και να καταγράφονται οι τιμές τους. Ένας ανάλογος τριφασικός μετρητής (με τους μετασχηματιστές του) θα τοποθετηθεί στο πίνακα του λεβητοστασίου για μέτρηση της ηλεκτρικής ενέργειας του ψύκτη και άλλος ένας τριφασικός μετρητής στο κεντρικό πεδίο χαμηλής τάσης του κτιρίου για την καταγραφή της συνολικής κατανάλωσης του κτιρίου. Οι ως άνω μετρητές θα μετράνε ενέργεια (kwh). Σε περίπτωση που δεν υπάρχει διαθέσιμος χώρος στους υφιστάμενους πίνακες, οι μετρητές θα τοποθετηθούν σε κατάλληλα εξωτερικά στεγανά μεταλλικά ερμάρια, πλησίον των ηλεκτρικών πινάκων. Επιπλέον ένας ηλεκτρονικός μετρητής αερίου τύπου διαφράγματος με έξοδο παλμών (συνοδεύεται από παλμογεννήτρια), τοποθετείτε στην γραμμή παροχής φυσικού αερίου

53 στο λεβητοστάσιο για τη μέτρηση της κατανάλωσης φυσικού αερίου για τη θέρμανση του κτιρίου. Καταγραφικά μετρήσεων Σε κάθε όροφο πλησίον των μετρητών ενέργειας, θα εγκατασταθούν, καταγραφικά μετρήσεων ενέργειας, τα οποία θα συλλέγουν τις ενδείξεις των μετρητών και θα τις αποθηκεύουν. Τα καταγραφικά θα τοποθετούνται είτε εντός των μεταλλικών ερμαριών που προβλέπονται για τους μετρητές ενέργειας είτε εντός ανεξάρτητων μεταλλικών ερμαριών, όταν οι μετρητές εγκαθίστανται εντός των ηλεκτρικών πινάκων. Η διασύνδεση των μετρητών με τα καταγραφικά θα γίνεται μέσω καλωδίου UTP cat6 4. Κάθε καταγραφικό θα μπορεί να δέχεται πληροφορίες κατ ελάχιστο από μέχρι 8 διαφορετικούς μετρητές (8 ψηφιακές εισόδους). Επίσης κάθε καταγραφικό θα διαθέτει αναλογικές εισόδους με δυνατότητα διασύνδεσης αισθητήρων όπως π.χ. θερμόμετρα ή ανεμόμετρα. Για να είναι δυνατή η εξ αποστάσεως συλλογή των δεδομένων και η ρύθμισή των καταγραφικών από το κεντρικό σημείο ελέγχου, τα καταγραφικά θα επικοινωνούν προς το κεντρικό σύστημα ελέγχου μέσω του δικτύου Ethernet του κτιρίου ή μέσω ασύρματου δικτύου WiFi, ανάλογα με την διαθεσιμότητα στον χώρο εγκατάστασης. Σε περίπτωση που δεν υπάρχει διαθέσιμη πρόσβαση προς το Διαδίκτυο, θα πρέπει να διατίθεται έκδοση καταγραφικών με GPRS/3G για πρόσβαση μέσω δικτύου κινητής τηλεφωνίας. Κεντρικό σύστημα διαχείρισης Ο τελικός διαχειριστής του συστήματος (Τεχνικές Υπηρεσίες Δήμου) θα έχει πρόσβαση στο κεντρικό σύστημα διαχείρισης, το οποίο θα έχει την δυνατότητα αμφίδρομης επικοινωνίας με τα καταγραφικά που θα έχουν εγκατασταθεί στο κτίριο. Για το λόγο αυτό προβλέπεται κεντρικός server, με κατάλληλο software λογισμικού ενεργειακής παρακολούθησης, hardware και όλο τον απαιτούμενο εξοπλισμό για τη λειτουργία του συστήματος, που θα τοποθετηθεί σε κατάλληλο χώρο εντός του κτιρίου του Δημαρχείου Νέας Φιλαδέλφειας. Η θέση τοποθέτησης του server, θα επιλεγεί από τους αρμόδιους του Δήμου, ώστε να παρακολουθείται η 24ωρη λειτουργία του από εξειδικευμένο προσωπικό (ενδεικτικά αναφέρουμε τον υπεύθυνο μηχανογράφησης) και τα δεδομένα που προκύπτουν να παρέχονται στον ενεργειακό υπεύθυνο του κτιρίου. Επισημαίνεται ότι ο κεντρικός server θα εξυπηρετεί τα συστήματα BEMS, και του Δημαρχείου και του Πνευματικού Κέντρου της Νέας Φιλαδέλφειας (κτίριο που έχει ενταχθεί και αυτό του Σχέδιο Υλοποίησης του ΕΞΟΙΚΟΝΟΜΩ).

54 Ο χρήστης θα μπορεί, μέσω του προσωπικού του υπολογιστή, να μπαίνει στον server σε περιβάλλον web και να έχει πρόσβαση στα ενεργειακά δεδομένα που έχουν καταγραφεί και με δυνατότητα real time ελέγχου. Το σύστημα θα έχει την δυνατότητα αποθήκευσης των δεδομένων, ανάκτησής τους και προβολής τους σε πίνακες ή διαγράμματα ανάλογα με τις απαιτήσεις του χρήστη. Θα υπάρχει η δυνατότητα εξαγωγής εξειδικευμένων αναφορών που μπορούν να διαμορφωθούν απόλυτα σύμφωνα με τις απαιτήσεις του χρήστη. Ακόμη, το σύστημα θα δίνει την δυνατότητα ειδοποιήσεων του χρήστη όταν κάποια ή κάποιες καταναλώσεις ξεπεράσουν ένα προκαθορισμένο όριο. Μέσω προγραμματισμού θα μπορεί ο χρήστης, να ορίσει κάποια φορτία ως μη κρίσιμα και με κατάλληλη μελλοντική προσθήκη εξαρτημάτων (ρελέ), να τα κλείνει το σύστημα σε μη εργάσιμες μέρες και ώρες ή σύμφωνα με άλλα κριτήρια (μέγιστη ισχύς, εξωτερικές θερμοκρασίες κλπ). Τέλος, ο server θα δίνει την δυνατότητα σύγκρισης μετρήσεων μεταξύ φορτίων, επιβεβαίωσης του ενεργειακού (και οικονομικού) οφέλους όταν εφαρμοστεί κάποιο μέτρο εξοικονόμησης ενέργειας, δημιουργίας ιστορικής βάσης δεδομένων καθώς και την πρόβλεψη μελλοντικών καταναλώσεων σύμφωνα με τα ήδη αποθηκευμένα δεδομένα με βάση αλγορίθμους που μπορούν να διαμορφωθούν από το χρήστη. Για όλα τα παραπάνω, σημαντικό είναι το λογισμικό να διαθέτει μια δυναμική πλατφόρμα ενεργειακής παρακολούθησης που να απευθύνεται τόσο στον απλό χρήστη όσο και στον εξειδικευμένο τεχνικό. Επίσης θα υπάρχει ή δυνατότητα προβολής των ενεργειακών καταναλώσεων του κτιρίου σε οθόνη ή οθόνες LCD που θα μπορούν μελλοντικά να τοποθετηθούν σε κεντρικά σημεία του κτιρίου, ώστε να προβάλλεται το αποτέλεσμα του έργου και να ευαισθητοποιούνται οι εργαζόμενοι και οι πολίτες που επισκέπτονται τους χώρους αυτούς. Αν δεν μπορείς να μετρήσεις κάτι, δεν μπορείς να το ελέγξεις. Με την χρήση του παραπάνω συστήματος BEMS, οποιαδήποτε ενεργειακή σπατάλη εντοπίζεται πολύ εύκολα καθώς το σύστημα καταγράφει τις καταναλώσεις συνεχώς και παντού. Ταυτόχρονα, κάθε αλλαγή της εγκατάστασης με στόχο την εξοικονόμηση ενέργειας μπορεί εύκολα να αξιολογηθεί και να ποσοτικοποιηθεί το όφελός της. Μετατρέπουμε επομένως την ενεργειακή γνώση του κτιρίου σε κανόνες και εντολές διαχείρισης.

55 Τεχνικές Προδιαγραφές Γενικά Αντικείμενο Αντικείμενο αυτού του μέρους της Τεχνικής Προδιαγραφής είναι ο καθορισμός των τεχνικών στοιχείων των συσκευών και μηχανημάτων των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου, καθώς και των υλικών των διαφόρων δικτύων που αφορούν στις παρεμβάσεις για την ενεργειακή αναβάθμιση του Δημαρχείου Νέας Φιλαδέλφειας. Ποιότητα Υλικών Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιημένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Όλα τα υλικά που προμηθεύονται από τον ανάδοxο για το έργο θα είναι καινούργια, εγκεκριμένα από το Υπουργείο Βιομηxανίας, θα φέρουν την σήμανση CE και θα συνοδεύονται από τη δήλωση πιστότητας CE. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δεν θα γίνονται δεκτά. β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφ' όσον εγκριθούν από τον επιβλέποντα μηχανικό. Διαδικασία Προσκομίσεως - Εγκρίσεων Υλικών Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απορρίψεως οποιουδήποτε υλικού που η

56 ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκαταστάσεως. Ο ανάδοχος είναι υποχρεωμένος να υποβάλει στην αρμόδια Τεχνική Υπηρεσία και στον Επιβλέποντα Μηχανικό εικονογραφημένα έντυπα τεχνικών χαρακτηριστικών, διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών για όλα τα μηχανήματα και συσκευές των διαφόρων εγκαταστάσεων, πριν από την παραγγελία ή προσκόμιση οποιουδήποτε μηχανήματος ή συσκευής. Προδιαγραφές Υλικών Στις επόμενες σελίδες προδιαγράφονται τα υλικά των διαφόρων δικτύων και τα τεχνικά στοιχεία των μηχανημάτων και συσκευών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Γενική Παρατήρηση Όταν οι οριζόντιοι αγωγοί και σωλήνες συναντούν τοιχώματα ή διαφράγματα πυροστεγή και περιβάλλονται από αναφλέξιμη μόνωση, αυτή πρέπει να διακοπεί κατά το πάχος του τοιχώματος και τα κενά μεταξύ του αγωγού και της οπής του τοιχώματος να γεμίσουν με κατάλληλο άκαυστο υλικό (π.χ λιθοβάμβακα). Σύστημα BEMS Κανονισμοί Οι εσωτερικές ηλεκτρικές εγκαταστάσεις θα εκτελεσθούν σύμφωνα με τις διατάξεις των παρακάτω κανονισμών: α. Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" β. Ελληνικών Κανονισμών Εσωτερικών Ηλεκτρικών Εγκαταστάσεων ΦΕΚ 59 / ΤΕΥΧΟΣ Β / και των τροποποιήσεων αυτών που έχουν ήδη εκδοθεί, ΦΕΚ 293 / ΤΕΥΧΟΣ Β / και ΦΕΚ 1525 / ΤΕΥΧΟΣ Β / , ή πρόκειται να εκδοθούν μελλοντικά. γ. Οδηγιών και απαιτήσεων της ΔΕΗ. δ. Γερμανικών Κανονισμών VDE και Αμερικανικών Κανονισμών NATIONAL ELECTRIC CODE για τα θέματα που δεν καλύπτονται από τους Ελληνικούς Κανονισμούς. ε. Διεθνών τυποποιήσεων και προτυποποιήσεων DIN, IEC, NEMA, κ.λ.π.

57 Καλώδιο UTP cat6 4 Το καλώδιο θα είναι αθωράκιστο συνεστραμμένων ζευγών (Unshield twisted pair) κατά το πρότυπο της ANSI / EIA / TIA 568. Τα βασικά τεχνικά χαρακτηριστικά του καλωδίου είναι: Καλώδιο UTP 4 Διατομή : Αθωράκιστο συνεστραμμένων ζευγών : 24 AWG Αντίσταση D.C. στους 20 ο C Χωρητικότητα Εξασθένηση στο 1 ΜΗz Εξασθένηση στα 4 ΜΗz Εξασθένηση στα 10 ΜΗz : 28,6 OHMS / 1000 ft : 20 nf /1000 ft στο 1 ΚΗz στους 20 ο C : 8 DB / 1000 ft στους 20 ο C : 17 DB / 1000 ft στους 20 ο C : 29 DB / 1000 ft στους 20 ο C Επαγωγική αντίσταση στο 1 ΜHz : 100 OHMS Επαγωγική αντίσταση στα 10 ΜΗz : 95 OHMS Το μέγιστο μήκος των καλωδίων δεν θα πρέπει να ξεπερνά τα 90 μέτρα. Ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας Οι ηλεκτρονικοί μετρητές ηλεκτρική ενέργειας τύπου ράγας, μπορούν να χρησιμοποιηθούν σε μονοφασικές και τριφασικές εφαρμογές. Διαθέτουν οθόνη υγρών κρυστάλλων LCD με μεγάλα ευανάγνωστα ψηφία και εξαιρετικά μικρές διαστάσεις με πλάτος 1 στοιχείου για τη μονοφασική έκδοση και 3 στοιχείων για την τριφασική. Επιπλέον έχουν μεγάλη αντοχή σε θερμοκρασίες περιβάλλοντος, γεγονός που επιτρέπει την εγκατάστασή τους σε πολλές τοποθεσίες. Υποστηρίζουν τουλάχιστον τη μέτρηση ενεργού Ενέργειας (kwh), και έχουν μια έξοδο που μπορεί να χρησιμοποιηθεί ως παλμική έξοδος για τηλεμέτρηση της καταναλισκόμενης ενέργειας ή ως έξοδος σήμανσης κατάστασης συναγερμού (alarm). Οι τριφασικοί μετρητές για μεγάλες καταναλώσεις (πάνω από 80Α) συνοδεύονται από μετασχηματιστές έντασης (θα χρειαστούμε τρεις (3) μετασχηματιστές για κάθε μετρητή, διαιρούμενου τύπου, με σχέση μετασχηματισμού 200/5 εφόσον μιλάμε για φορτία 125Α και 160Α).

58 Οι μετρητές έχουν έγκριση τύπου, σύμφωνα με τα πρότυπα IEC και MID και τα παρακάτω τεχνικά στοιχεία: Μονοφασικοί Τάση: Ρέυμα: Κλάση ακριβείας: Πρότυπα: Συχνότητα: Συχνότητα παλμών: Ενδείξεις οθόνης: Κατανάλωση ισχύος: Θερμοκρασία λειτουργίας: Κόκκινο φλας 230V (50) A B EN /3 50Hz 1000imp/kWh LCD 5+2 = kW 8VA 0.4Wh -25~55 Ένδειξη παλμών Μέση ετήσια υγρασία: 75% Μέγιστη τιμή: 95% Τριφασικοί Τάση: Ρεύμα: 3*230/380V 1.5(6) A Κλάση ακριβείας: 1.0 Πρότυπα: Συχνότητα: Συχνότητα παλμών: IEC , IEC Hz 12000imp/kWh Ενδείξεις οθόνης: LCD 6+2 Κατανάλωση ισχύος: Θερμοκρασία λειτουργίας: 2W, 10VA -20~55 Μέση ετήσια υγρασία: 75%

59 Μετρητής φυσικού αερίου Ό μετρητής φυσικού αερίου είναι τύπου διαφράγματος και συνοδεύεται από παλμογεννήτρια. Έχει δύο σωλήνες σύνδεσης (είσοδος έξοδος αερίου) με σπείρωμα, εύρος παροχής μέτρησης από 0,16 έως 25m3/h και Pmax= 0,5bar. Η θερμοκρασία λειτουργίας του είναι από -10οC έως +40οC. Καταγραφικό ενέργειας Το καταγραφικό ενέργειας αποτελεί την βάση του συστήματος παρακολούθησης ενεργειακών ροών. Με τις ψηφιακές εισόδους που διαθέτει μπορεί να δέχεται πληροφορία από διαφορετικά κανάλια ενεργειακής πληροφορίας. Ανάλογα με την παραμετροποίηση και τις εξόδους που διαθέτει ο κάθε μετρητής, μπορεί να παρακολουθεί εισερχόμενη και εξερχόμενη ενέργεια, ενεργό και άεργο ενέργεια ή απλά την ενέργεια από διαφορετικούς μετρητές που μπορούν ταυτόχρονα να συνδεθούν. Επίσης διαθέτει αναλογικές εισόδους με δυνατότητα διασύνδεσης αισθητήρων όπως π.χ. θερμόμετρα, ανεμόμετρα ή πυρανόμετρα. Η επικοινωνία προς το κεντρικό σύστημα διαχείρισης γίνεται μέσω ασύρματου δικτύου WiFi ή μέσω Ethernet, ανάλογα με την διαθεσιμότητα στον χώρο εγκατάστασης. Σε περίπτωση που δεν υπάρχει διαθέσιμη πρόσβαση προς το Διαδίκτυο, διατίθεται η έκδοση με GPRS/3G για πρόσβαση μέσω δικτύου κινητής τηλεφωνίας. Κύρια Χαρακτηριστικά Τεχνολογία Δύο επεξεργαστές Microchip PIC 24F 16-bit Συνδεσιμότητα WiFi ή Ethernet ή 3G/GPRS ανάλογα με την έκδοση Είσοδοι Έξοδοι ( πρόταση) 8 ψηφιακές είσοδοι για μετρητές 4 αναλογικές είσοδοι 1 ψηφιακή έξοδος 1 έξοδος για έλεγχο φορτίου

60 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΕΜΒΑΣΕΩΝ Δεδομένα Ενεργός/Άεργος ενέργεια Καμπύλες φορτίου Τρέχουσα ισχύς Άλλες δυνατότητες Οθόνη LCD για απεικόνιση βασικών μεγεθών - Εσωτερική μπαταρία για διατήρηση δεδομένων ακόμη και σε απώλεια τροφοδοσίας- Μεγάλη εσωτερική μνήμη για απεριόριστη αποθήκευση δεδομένων - Εσωτερικός http server για παραμετροποίηση και τοπική ανάγνωση δεδομένων. Τροφοδοσία 6V DC, 200mA max Πιστοποιήσεις CE & IEC Κεντρικό σύστημα διαχείρισης Το λογισμικό του κεντρικού server θα έχει τα παρακάτω χαρακτηριστικά: Κύρια Χαρακτηριστικά Αναφορές Ενέργεια σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους. Μέγιστη ισχύς σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους Αξία ενέργειας σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους. Εξαγωγή δεδομένων σε μορφή xls και xml. Εικονικοί μετρητές για υπολογισμό καταναλώσεων που δεν έχουν μετρητή. Ειδοποιήσεις Ειδοποιήσεις μέσω και SMS για ημερήσιες, εβδομαδιαίες ή μηνιαίες ενεργειακές ροές. Ειδοποιήσεις μέσω και SMS για συμβάντα ενεργειακών ροών με βάση κριτήρια που θέτει ο χρήστης. Energy Dashboard Συνοπτικός πίνακας κατανάλωσης ή παραγωγής σε kwh και. Ενδείξεις τρέχουσας ισχύος και χρηματικής ροής που ανανεώνονται σε ωριαία βάση.

61 Διαδραστικός χάρτης των σημείων εγκατάστασης. Ο κεντρικός server, θα συμπληρώνεται από hardware και όλο τον απαιτούμενο εξοπλισμό για τη λειτουργία του συστήματος, και θα εγκατασταθεί σε κατάλληλο χώρο εντός του κτιρίου του Δημαρχείου Νέας Φιλαδέλφειας. Η θέση τοποθέτησης του server, θα επιλεγεί από τους αρμόδιους του Δήμου, ώστε να παρακολουθείται η 24ωρη λειτουργία του από εξειδικευμένο προσωπικό (ενδεικτικά αναφέρουμε τον υπεύθυνο μηχανογράφησης) και τα δεδομένα που προκύπτουν να παρέχονται στον ενεργειακό υπεύθυνο του κτιρίου. Επισημαίνεται ότι ο κεντρικός server θα εξυπηρετεί τα συστήματα BEMS, και του Δημαρχείου και του Πνευματικού Κέντρου της Νέας Φιλαδέλφειας (κτίριο που έχει ενταχθεί και αυτό του Σχέδιο Υλοποίησης του ΕΞΟΙΚΟΝΟΜΩ). Ο Η/Υ θα λειτουργεί αποκλειστικά για την εξυπηρέτηση του συστήματος BEMS και θα έχει τις παρακάτω τουλάχιστον προδιαγραφές:

62 ΠΝΕΥΜΑΤΙΚΟ ΚΕΝΤΡΟ Ν. ΦΙΛΑΔΕΛΦΕΙΑΣ Τεχνική Περιγραφή Οι παρεμβάσεις στις Η/Μ εγκαταστάσεις για την ενεργειακή αναβάθμιση του Πνευματικού κέντρου Νέας Φιλαδέλφειας περιλαμβάνουν : Αντικατάσταση του υφιστάμενου συγκροτήματος λέβητα καυστήρα πετρελαίου για τη θέρμανση των χώρων, με νέο συγκρότημα φυσικού αερίου (νέος λέβητας και νέος καυστήρας), με τα των αντιστοίχων στοιχείων δικτύου σωληνώσεων και εξαρτημάτων διανομής φυσικού αερίου και των υποστηρικτικών εργασιών στο χώρο του λεβητοστασίου, ώστε με την τροφοδότηση από το δίκτυο της Ε.Π.Α, να γίνετε δυνατή και σύμφωνα με τους κανονισμούς πυρασφάλειας, η χρήση φυσικού αερίου, για την κεντρική θέρμανση του κτιρίου. Εγκατάσταση στο κτίριο συστήματος BEMS (σύστημα διαχείρισης ενέργειας και αποδοτικότητας), για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων του κτιρίου. Σε όλα τα παραπάνω προβλέπονται: Όσο αναφορά στην εγκατάσταση φυσικού αερίου: Αποξήλωση του υφιστάμενου συγκροτήματος λέβητα καυστήρα πετρελαίου που αντικαθίσταται και απομάκρυνση του από τον τόπο του έργου. Αποξήλωση της υφιστάμενης δεξαμενής πετρελαίου, και απομάκρυνση της από τον τόπο του έργου. Σύνδεση του νέου συστήματος θέρμανσης με τις υφιστάμενες σωληνώσεις του δικτύου κεντρικής θέρμανσης, με τον υφιστάμενο καπναγωγό και την υφιστάμενη καπνοδόχο, με την ηλεκτρική εγκατάσταση του χώρου του λεβητοστασίου και με το νέο δίκτυο σωληνώσεων φυσικού αερίου. Μόνωση του υφιστάμενου καπναγωγού με πάπλωμα υαλοβάμβακα επενδεδυμένο με φύλλα αλουμινίου. Αποξήλωση της υφιστάμενης πόρτας εισόδου στο λεβητοστάσιο και τοποθέτηση νέας πυράντοχης. Δοκιμές. Ότι άλλη εργασία ή υλικό απαιτηθεί για την παράδοση της εγκατάστασης κεντρικής θέρμανσης σε πλήρη και κανονική λειτουργία. Όσο αναφορά στην εγκατάσταση BEMS:

63 Τοποθέτηση ηλεκτρονικών μετρητών ηλεκτρικής ενέργειας (για φώτα και τοπικά κλιματιστικά) στους ηλεκτρικούς πίνακες του κτιρίου και ηλεκτρονικού μετρητή παροχής Φυσικού Αερίου στο λεβητοστάσιο του κτιρίου. Τοποθέτηση καταγραφικών μετρήσεων ενέργειας, ανά όροφο. Σύνδεση με κεντρικό σύστημα διαχείρισης σε κεντρικό server, για την παρουσίαση των αποτελεσμάτων των μετρήσεων και την αξιοποίηση τους. Δοκιμές Ότι άλλη εργασία (παραμετροποίηση και προγραμματισμός του συστήματος) ή υλικό (καλωδιώσεις κ.τ.λ.) απαιτηθεί για την παράδοση της εγκατάστασης σε πλήρη και κανονική λειτουργία. Περιγραφή των παρεμβάσεων Αντικατάσταση συγκροτήματος λέβητα καυστήρα πετρελαίου. Η θέρμανση των χώρων του Πνευματικού κέντρου, γίνεται σήμερα με συγκρότημα λέβητα καυστήρα πετρελαίου θερμικής ισχύος kcal/h, το οποίο έχει παλαιότητα περίπου εικοσαετίας και χαμηλή απόδοση. Με την αντικατάσταση του συγκροτήματος λέβητα πετρελαίου από νέο που χρησιμοποιεί φυσικό αέριο ως καύσιμη ύλη, θα βελτιωθεί σημαντικά ο βαθμός απόδοσης του συστήματος θέρμανσης. Επιπλέον το φυσικό αέριο είναι σαφώς φιλικότερο για το περιβάλλον σε σχέση με τους ρύπους από την καύση πετρελαίου. Ο νέος λέβητας φυσικού αερίου που θα εγκατασταθεί θα είναι χυτοσιδηρός και ανάλογης θερμικής ισχύος με τον παλιό, δηλαδή kcal/h και θα έχει υψηλό βαθμό απόδοσης. Θα τοποθετηθεί σε κατάλληλη θέση εντός του λεβητοστασίου σύμφωνα με τους κανονισμούς και θα συνδεθεί με το υφιστάμενο δίκτυο σωληνώσεων κεντρικής θέρμανσης, όπου περιλαμβάνονται όλα τα υφιστάμενα απαραίτητα εξαρτήματα λειτουργίας της κεντρικής θέρμανσης (κυκλοφορητές, κλειστό δοχείο διαστολής, ηλεκτροβάνες αυτονομίας, αυτόματος πλήρωσης εγκατάστασης). Θα συνδεθεί επίσης με τον υφιστάμενο καπναγωγό και την υφιστάμενη καπνοδόχο, με την ηλεκτρική εγκατάσταση του χώρου του λεβητοστασίου και με το νέο καυστήρα φυσικού αερίου. Ο υφιστάμενος καπναγωγός Φ150mm θα μονωθεί εξωτερικά με πυρίμαχη επένδυση, συνιστάμενη από φύλλα αμιάντου, πάχους 5mm, περιτυλιγμένα στον καπναγωγό και

64 στερεωμένα με σχοινί αμιάντου και στη συνέχεια πάπλωμα υαλοβάμβακα, πάχους 4cm, ενισχυμένο από ίνες γυαλιού και ραμμένο σε κυματοειδές χαρτόνι, επενδεδυμένο με φύλλα αλουμινίου. Ο νέος καυστήρας φυσικού αερίου θα συνεργάζεται άψογα με το λέβητα και θα συνδεθεί στο νέο δίκτυο σωληνώσεων διανομής φυσικού αερίου. Στο κτίριο προβλέπεται να γίνει εγκατάσταση των απαραιτήτων σωληνώσεων και εξαρτημάτων διανομής φυσικού αερίου ώστε με την τροφοδότηση από το δίκτυο της Ε.Π.Α, να γίνετε δυνατή με τη χρήση φυσικού αερίου η κεντρική θέρμανση του κτιρίου. Η εγκατάσταση διανομής φυσικού αερίου του κτιρίου θα πραγματοποιηθεί σύμφωνα με : α. Τις οδηγίες που περιέχονται στη παρούσα μελέτη. β. Το ΦΕΚ976/Β/ γ. Την τεχνική οδηγία (Τ.Ο.Τ.Ε.Ε.) /2471/86. δ. Τις οδηγίες της Ε.Π.Α. για εγκαταστάσεις αερίου. ε. Τον κανονισμό Ε.Υ.Ε στ. Τον Ν.Ο.Κ ζ. Τον ΓΟΚ η. Τους κανόνες της πείρας και της τέχνης Η τοποθέτηση του γενικού σωλήνα σύνδεσης με το δίκτυο Ε.Π.Α. και η τοποθέτηση του μετρητή αερίου γίνεται με ευθύνη της Ε.Π.Α. στην οποία ανήκει και το τμήμα αυτό του δικτύου μέχρι την έξοδο του μετρητή. Ευθύνη του αναδόχου είναι το δίκτυο από την έξοδο του μετρητή, μέχρι την είσοδο στο λεβητοστάσιο και τη σύνδεση με το καυστήρα. Το σετ μετρητής ρυθμιστής φυσικού αερίου θα τοποθετηθεί κοντά στη ρυμοτομική γραμμή του κτιρίου, επί κατάλληλου τοιχείου στήριξης διαστάσεων 1m X1m X (πάχος = 10cm). Το τοιχείο στήριξης και η βάση του κατασκευάζονται από σκυρόδεμα με δομικό πλέγμα σύμφωνα με την προδιαγραφή ΕΠΑ LP 013. Η γενική σωλήνα παροχής του κτιρίου καθώς και οι σωλήνες στην είσοδο και την έξοδο του μετρητή θα γεφυρωθούν με χαλύβδινη θερμά επιψευδαργυρωμένη ράβδο γείωσης Φ20 Χ 1500mm.

65 Όλες οι σωληνώσεις του εσωτερικού δικτύου μετά την εγκατάσταση τους και τον έλεγχο τους ταπώνονται στα άκρα τους, αναμένοντας τη σύνδεση με το δίκτυο της Ε.Π.Α.. Το δίκτυο θα κατασκευαστεί από Χαλυβδοσωλήνες (χωρίς ραφή), σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ ή ΕΛΟΤ EN με ραφή ή ΕΛΟΤ ΕΝ , ή ΕΛΟΤ ΕΝ Θα χρησιμοποιηθούν στοιχεία σύνδεσης για κοχλιωτές συνδέσεις. Μετά τον μετρητή η σωλήνωση οδεύει πάνω σε κατάλληλα μεταλλικά στηρίγματα, επί του στηθαίου του υφιστάμενου πατεριού και του τοιχείου του ορίου του οικοπέδου και εισέρχεται στο λεβητοστάσιο για τη σύνδεση της με το καυστήρα. Θα προβλεφθούν όλα τα απαραίτητα όργανα ελέγχου και ασφάλειας της εγκατάστασης φυσικού αερίου και οι απαιτούμενες υποστηρικτικές εργασίες στο χώρο του λεβητοστασίου, για την ασφαλή χρήση φυσικού αερίου, σύμφωνα με τους κανονισμούς πυρσφάλειας. Εκτός από τις χειροκίνητες βάνες διακοπής, θα προβλεφθεί και ηλεκτροβάνα διακοπής εκτός του λεβητοστασίου με κομβίο ενεργοποίησης δίπλα στην πόρτα εισόδου του λεβητοστασίου. Η υφιστάμενη δεξαμενή πετρελαίου θα αποξηλωθεί και θα απομακρυνθεί από τον τόπο του έργου. Ο Ανάδοχος είναι υποχρεωμένος να υπολογίσει ακριβώς τις διαμέτρους των σωληνώσεων, σύμφωνα με τις τελικές κατασκευαστικές διατάξεις των δικτύων, τα μηχανήματα, κ.α. Όλα τα επιλεγόμενα μηχανήματα (λέβητας, καυστήρας) και τα υλικά της εγκατάστασης Φυσικού Αερίου θα φέρουν τα απαραίτητα πιστοποιητικά καθώς και CE σήμανση. Εγκατάσταση συστήματος BEMS, για την παρακολούθηση και τον έλεγχο των ενεργειακών καταναλώσεων. Ένα ακόμη από τα προτεινόμενα μέτρα για την βελτίωση της ενεργειακής κατανάλωσης του κτιρίου είναι και το σύστημα BEMS (Building Energy Management System). Η εγκατάσταση ενός τέτοιου συστήματος έχει σκοπό την επιτήρηση ή και τον αυτόματο έλεγχο των ηλεκτρολογικών και μηχανολογικών εγκαταστάσεων ενός κτιρίου, ώστε να είναι δυνατή η ρύθμιση παραμέτρων και η ανάλυση δεδομένων όλων των εγκαταστάσεων

66 από ένα σταθμό ελέγχου. Ένα πλήρες σύστημα BEMS παρακολουθεί τις ενεργειακές καταναλώσεις ενός κτιρίου και όταν αυτές ξεπεράσουν προκαθορισμένα όρια ή όταν λειτουργούν πέραν του προκαθορισμένου ωραρίου, τότε το σύστημα επεμβαίνει στην λειτουργία των ενεργοβόρων συστημάτων με σκοπό την εξοικονόμηση ενέργειας και την βέλτιστη λειτουργία του κτιρίου συνολικά. Ένα ακόμη επιπλέον χαρακτηριστικό είναι ότι το σύστημα δίνει την δυνατότητα κεντρικού ελέγχου πολλών κτιρίων που μπορεί να είναι και απομακρυσμένα μεταξύ τους από ένα κεντρικό σημείο. Η αποδοτικότητα της εφαρμογής ενός συστήματος BEMS είναι πια αποδεδειγμένη και στην πράξη και για τον λόγο αυτό όλα τα κτίρια που κατασκευάζονται τα τελευταία χρόνια περιλαμβάνουν στις Η/Μ εγκαταστάσεις τους ένα τέτοιο σύστημα. Όμως η εγκατάσταση ενός πλήρους συστήματος BEMS σε υπάρχοντα κτίρια είναι κάτι που γίνεται σπάνια λόγω του πολύ υψηλού κόστους που αυτό συνεπάγεται. Το κόστος είναι σημαντικά υψηλότερο από την εξ αρχής εγκατάσταση σε ένα καινούριο κτίριο λόγω του ότι η υπάρχουσα Η/Μ εγκατάσταση δεν έχει σχεδιαστεί και υλοποιηθεί με πρόβλεψη για ένα τέτοιο σύστημα. Για την περίπτωση μας λοιπόν, που έχουμε εφαρμογή σε υπάρχον κτίριο, προτείνεται η εγκατάσταση ενός συστήματος BEMS το οποίο θα έχει την δυνατότητα παρακολούθησης των ενεργειακών καταναλώσεων, με κύρια αποστολή του, να παρακολουθεί την ενεργειακή απόδοση του κτιρίου σε βάθος χρόνου. Πιο συγκεκριμένα, το σύστημα θα αποτελείται από τα εξής στοιχεία: Μετρητές ενέργειας Θα εγκατασταθούν μοναφασικοί ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας, τύπου ράγας, στους υφιστάμενους ηλεκτρικούς πίνακες χαμηλής τάσης του κτιρίου για τις κύριες καταναλώσεις του κτιρίου που είναι ο φωτισμός και ο κλιματισμός (τοπικά split units), ώστε να ελέγχονται ξεχωριστά, οι καταναλώσεις αυτές και να καταγράφονται οι τιμές τους. Ένας ανάλογος τριφασικός μετρητής (με τους μετασχηματιστές του) θα τοποθετηθεί στο γενικό ηλεκτρικό πίνακα του κτιρίου για την καταγραφή της συνολικής κατανάλωσης του κτιρίου.

67 Οι ως άνω μετρητές θα μετράνε ενέργεια (kwh). Σε περίπτωση που δεν υπάρχει διαθέσιμος χώρος στους υφιστάμενους πίνακες, οι μετρητές θα τοποθετηθούν σε κατάλληλα εξωτερικά στεγανά μεταλλικά ερμάρια, πλησίον των ηλεκτρικών πινάκων. Επιπλέον ένας ηλεκτρονικός μετρητής φυσικού αερίου, τύπου διαφράγματος, με έξοδο παλμών (συνοδεύεται από παλμογεννήτρια), θα τοποθετηθεί στην γραμμή παροχής φυσικού αερίου, στο λεβητοστάσιο, για τη μέτρηση της κατανάλωσης φυσικού αερίου για τη θέρμανση του κτιρίου. Καταγραφικά μετρήσεων Σε κάθε όροφο πλησίον των μετρητών ενέργειας, θα εγκατασταθούν, καταγραφικά μετρήσεων ενέργειας, τα οποία θα συλλέγουν τις ενδείξεις των μετρητών και θα τις αποθηκεύουν. Τα καταγραφικά θα τοποθετούνται είτε εντός των μεταλλικών ερμαριών που προβλέπονται για τους μετρητές ενέργειας είτε εντός ανεξάρτητων μεταλλικών ερμαριών, όταν οι μετρητές εγκαθίστανται εντός των ηλεκτρικών πινάκων. Η διασύνδεση των μετρητών με τα καταγραφικά θα γίνεται μέσω καλωδίου UTP cat6 4. Κάθε καταγραφικό θα μπορεί να δέχεται πληροφορίες κατ ελάχιστο από μέχρι 8 διαφορετικούς μετρητές (8 ψηφιακές εισόδους). Επίσης κάθε καταγραφικό θα διαθέτει αναλογικές εισόδους με δυνατότητα διασύνδεσης αισθητήρων όπως π.χ. θερμόμετρα ή ανεμόμετρα. Για να είναι δυνατή η εξ αποστάσεως συλλογή των δεδομένων και η ρύθμισή των καταγραφικών από το κεντρικό σημείο ελέγχου, τα καταγραφικά θα επικοινωνούν προς το κεντρικό σύστημα ελέγχου μέσω του δικτύου Ethernet του κτιρίου ή μέσω ασύρματου δικτύου WiFi, ανάλογα με την διαθεσιμότητα στον χώρο εγκατάστασης. Σε περίπτωση που δεν υπάρχει διαθέσιμη πρόσβαση προς το Διαδίκτυο, θα πρέπει να διατίθεται έκδοση καταγραφικών με GPRS/3G για πρόσβαση μέσω δικτύου κινητής τηλεφωνίας. Κεντρικό σύστημα διαχείρισης Ο τελικός διαχειριστής του συστήματος (Τεχνικές Υπηρεσίες Δήμου) θα έχει πρόσβαση στο κεντρικό σύστημα διαχείρισης, το οποίο θα έχει την δυνατότητα αμφίδρομης επικοινωνίας με τα καταγραφικά που θα έχουν εγκατασταθεί στο κτίριο.

68 Για το λόγο αυτό προβλέπεται κεντρικός server, με κατάλληλο software λογισμικού ενεργειακής παρακολούθησης, hardware και όλο τον απαιτούμενο εξοπλισμό για τη λειτουργία του συστήματος, που θα τοποθετηθεί σε κατάλληλο χώρο εντός του κτιρίου του Δημαρχείου Νέας Φιλαδέλφειας (κτίριο που έχει ενταχθεί και αυτό στο Σχέδιο Υλοποίησης του ΕΞΟΙΚΟΝΟΜΩ). Η θέση τοποθέτησης του server, θα επιλεγεί από τους αρμόδιους του Δήμου, ώστε να παρακολουθείται η 24ωρη λειτουργία του από εξειδικευμένο προσωπικό (ενδεικτικά αναφέρουμε τον υπεύθυνο μηχανογράφησης) και τα δεδομένα που προκύπτουν να παρέχονται στον ενεργειακό υπεύθυνο του κτιρίου. Επισημαίνεται ότι ο κεντρικός server θα εξυπηρετεί τα συστήματα BEMS, και του Πνευματικού Κέντρου και του Δημαρχείου. Ο χρήστης θα μπορεί, μέσω του προσωπικού του υπολογιστή, να μπαίνει στον server σε περιβάλλον web και να έχει πρόσβαση στα ενεργειακά δεδομένα που έχουν καταγραφεί και με δυνατότητα real time ελέγχου. Το σύστημα θα έχει την δυνατότητα αποθήκευσης των δεδομένων, ανάκτησής τους και προβολής τους σε πίνακες ή διαγράμματα ανάλογα με τις απαιτήσεις του χρήστη. Θα υπάρχει η δυνατότητα εξαγωγής εξειδικευμένων αναφορών που μπορούν να διαμορφωθούν απόλυτα σύμφωνα με τις απαιτήσεις του χρήστη. Ακόμη, το σύστημα θα δίνει την δυνατότητα ειδοποιήσεων του χρήστη όταν κάποια ή κάποιες καταναλώσεις ξεπεράσουν ένα προκαθορισμένο όριο. Μέσω προγραμματισμού θα μπορεί ο χρήστης, να ορίσει κάποια φορτία ως μη κρίσιμα και με κατάλληλη μελλοντική προσθήκη εξαρτημάτων (ρελέ), να τα κλείνει το σύστημα σε μη εργάσιμες μέρες και ώρες ή σύμφωνα με άλλα κριτήρια (μέγιστη ισχύς, εξωτερικές θερμοκρασίες κλπ). Τέλος, ο server θα δίνει την δυνατότητα σύγκρισης μετρήσεων μεταξύ φορτίων, επιβεβαίωσης του ενεργειακού (και οικονομικού) οφέλους όταν εφαρμοστεί κάποιο μέτρο εξοικονόμησης ενέργειας, δημιουργίας ιστορικής βάσης δεδομένων καθώς και την πρόβλεψη μελλοντικών καταναλώσεων, σύμφωνα με τα ήδη αποθηκευμένα δεδομένα με βάση αλγορίθμους που μπορούν να διαμορφωθούν από το χρήστη. Για όλα τα παραπάνω, σημαντικό είναι το λογισμικό να διαθέτει μια δυναμική πλατφόρμα ενεργειακής παρακολούθησης που να απευθύνεται τόσο στον απλό χρήστη όσο και στον εξειδικευμένο τεχνικό. Επίσης θα υπάρχει ή δυνατότητα προβολής των ενεργειακών καταναλώσεων του κτιρίου σε οθόνη ή οθόνες LCD που θα μπορούν μελλοντικά να τοποθετηθούν σε κεντρικά σημεία του

69 κτιρίου, ώστε να προβάλλεται το αποτέλεσμα του έργου και να ευαισθητοποιούνται οι εργαζόμενοι και οι πολίτες που επισκέπτονται τους χώρους αυτούς. Αν δεν μπορείς να μετρήσεις κάτι, δεν μπορείς να το ελέγξεις. Με την χρήση του παραπάνω συστήματος BEMS, οποιαδήποτε ενεργειακή σπατάλη εντοπίζεται πολύ εύκολα καθώς το σύστημα καταγράφει τις καταναλώσεις συνεχώς και παντού. Ταυτόχρονα, κάθε αλλαγή της εγκατάστασης με στόχο την εξοικονόμηση ενέργειας μπορεί εύκολα να αξιολογηθεί και να ποσοτικοποιηθεί το όφελός της. Μετατρέπουμε επομένως την ενεργειακή γνώση του κτιρίου σε κανόνες και εντολές διαχείρισης. Τεχνικές Προδιαγραφές Γενικά Αντικείμενο Αντικείμενο αυτού του μέρους της Τεχνικής Προδιαγραφής είναι ο καθορισμός των τεχνικών στοιχείων των συσκευών και μηχανημάτων των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου, καθώς και των υλικών των διαφόρων δικτύων που αφορούν στις παρεμβάσεις για την ενεργειακή αναβάθμιση του Δημαρχείου Νέας Φιλαδέλφειας. Ποιότητα Υλικών Όλα τα υλικά που πρόκειται να χρησιμοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιημένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά με την παραγωγή τέτοιων υλικών, χωρίς ελαττώματα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισμούς, όταν δεν καθορίζονται από τις προδιαγραφές. Όλα τα υλικά που προμηθεύονται από τον ανάδοxο για το έργο θα είναι καινούργια, εγκεκριμένα από το Υπουργείο Βιομηxανίας, θα φέρουν την σήμανση CE και θα συνοδεύονται από τη δήλωση πιστότητας CE. Για τις περιπτώσεις που αναφέρονται ονόματα κατασκευαστών σημειώνονται τα εξής: α. Υλικά των αναφερομένων κατασκευαστών που δεν είναι σύμφωνα με τις προδιαγραφές δεν θα γίνονται δεκτά.

70 β. Τα ονόματα των κατασκευαστών δεν αναφέρονται για να δεσμεύσουν την προέλευση των υλικών και μηχανημάτων, αλλά για να καθορίσουν το επιθυμητό επίπεδο ποιότητας, αποδόσεων και τεχνικών χαρακτηριστικών. γ. Υλικά άλλων κατασκευαστών που είναι σύμφωνα με τις προδιαγραφές μπορούν να χρησιμοποιηθούν στο έργο εφ' όσον εγκριθούν από τον επιβλέποντα μηχανικό. Διαδικασία Προσκομίσεως - Εγκρίσεων Υλικών Κάθε υλικό υπόκειται στην έγκριση της αρμόδιας Τεχνικής Υπηρεσίας και του Επιβλέποντα Μηχανικού, που έχει το δικαίωμα απορρίψεως οποιουδήποτε υλικού που η ποιότητα ή τα ειδικά του χαρακτηριστικά κρίνονται όχι ικανοποιητικά ή ανεπαρκή για την εκτέλεση της εγκαταστάσεως. Ο ανάδοχος είναι υποχρεωμένος να υποβάλει στην αρμόδια Τεχνική Υπηρεσία και στον Επιβλέποντα Μηχανικό εικονογραφημένα έντυπα τεχνικών χαρακτηριστικών, διαγράμματα λειτουργίας και αποδόσεως, διαστασιολόγια και λοιπά στοιχεία των κατασκευαστών για όλα τα μηχανήματα και συσκευές των διαφόρων εγκαταστάσεων, πριν από την παραγγελία ή προσκόμιση οποιουδήποτε μηχανήματος ή συσκευής. Προδιαγραφές Υλικών Στις επόμενες σελίδες προδιαγράφονται τα υλικά των διαφόρων δικτύων και τα τεχνικά στοιχεία των μηχανημάτων και συσκευών των ηλεκτρομηχανολογικών εγκαταστάσεων του έργου. Γενική Παρατήρηση Όταν οι οριζόντιοι αγωγοί και σωλήνες συναντούν τοιχώματα ή διαφράγματα πυροστεγή και περιβάλλονται από αναφλέξιμη μόνωση, αυτή πρέπει να διακοπεί κατά το πάχος του τοιχώματος και τα κενά μεταξύ του αγωγού και της οπής του τοιχώματος να γεμίσουν με κατάλληλο άκαυστο υλικό (π.χ λιθοβάμβακα).

71 Κανονισμοί Οι εργασίες αντικατάστασης λέβητα και καυστήρα πετρελαίου με αντίστοιχα φυσικού αερίου και η εγκατάσταση διανομής φυσικού αερίου του κτιρίου θα πραγματοποιηθούν σύμφωνα με : α. Τις οδηγίες που περιέχονται στη παρούσα μελέτη. β. Τον ΚΕΝΑΚ και ειδικότερα τις ΤΟΤΕΕ /2010, /2010, /2010 γ. Την ΤΟΤΕΕ 2421/86, Μέρος Α και Β (ΦΕΚ 67/Β/88 και ΦΕΚ 177/Β/88) δ. Τα πρότυπα ΕΛΟΤ ,352,810,447 ε. Την ΚΥΑ 10315/93 (ΦΕΚ 369/Β/93) για τις εστίες καύσης στ. Τους κανονισμούς DIN /DIN 4751 ζ. Το ΦΕΚ976/Β/ η. Την τεχνική οδηγία (Τ.Ο.Τ.Ε.Ε.) /2471/86. θ. Τις οδηγίες της Ε.Π.Α. για εγκαταστάσεις αερίου. ι. Τον κανονισμό Ε.Υ.Ε κ. Τον Ν.Ο.Κ λ. Τον ΓΟΚ μ. Τους κανόνες της πείρας και της τέχνης Λέβητας φυσικού αερίου Λέβητας Χυτοσιδηρός φυσικού αερίου. Κατασκευάζεται από ανεξάρτητα ομοιόμορφα χυτοσιδηρά στοιχεία, ενωμένα μεταξύ τους στεγανά ώστε να αποτελούν ένα ενιαίο σύνολο. Επειδή είναι σε «φέτες» μπορεί να μεταφέρεται εύκολα και να μοντάρεται επί τόπου. Φέρει μπροστινή ανοιγόμενη πόρτα για να ελέγχεται και να καθαρίζεται ευκολότερα, με μόνωση υψηλής αντοχής, περιστρεφόμενη σε βαρέως τύπου ατσάλινα στροφεία. Στην πόρτα υπάρχει κατάλληλη οπή για την στήριξη του καυστήρα.

72 Το χυτοσιδηρό μέρος του λέβητα επικαλύπτεται με θερμομόνωση από υαλοβάμβακα κατάλληλου πάχους με αντανακλαστικό φύλλο αλουμινίου σύμφωνα με τις οδηγίες του κατασκευαστή. Εξωτερικά όλος ο λέβητας καλύπτεται με χαλυβδοελάσματα βαμμένα σε πυρίμαχο χρώμα. Ο λέβητας είναι τουλάχιστον τριών πλήρων διαδρομών καυσαερίου. Έχει φλάντζες στις αναμονές του, για εύκολη αποσύνδεση του από την εγκατάσταση. Έχει πίνακα οργάνων προκαλωδιωμένο με καλώδια αντοχής σε υψηλές θερμοκρασίες. Είναι συμβατός για καύση φυσικού αερίου και η θερμική του ισχύς είναι Kcal/h. Ο λέβητας θα είναι κατάλληλος για την σύνδεσή του με τα δίκτυα θερμού νερού, αερίου, ηλεκτρικής ενέργειας, απαγωγής καυσαερίων και ασφαλείας. Θα συνδεθεί σε υφιστάμενη καπναγωγό Φ150mm. Η κατασκευή του, η ενεργειακή απόδοση και οι εκπομπές ρύπων, ανταποκρίνονται στις προδιαγραφές των ευρωπαϊκών προτύπων ΕΝ304, ΕΝ303-1, ΕΝ303-2, ΕΝ267+Α1, ΕΝ Α2. Καυστήρας φυσικού αερίου Διβάθμιος πιεστικός καυστήρας φυσικού αερίου, κατασκευασμένος και δοκιμασμένος σύμφωνα με τις προδιαγραφές του ευρωπαϊκού πρότυπου DIN ΕΝ 676. Συμβατός για όλους τους μαντεμένιους και χαλύβδινους λέβητες για χρήση με φυσικό αέριο. Περιλαμβάνει συγκρότημα αερίου (Μultiblock) τοποθετημένο στο προστατευτικό περίβλημα και αποτελούμενο από φίλτρο, διάταξη επιτήρησης πίεσης αερίου, ρυθμιστή πίεσης αερίου και μαγνητικές βαλβίδες κατηγορίας Α. Είναι εξοπλισμένος με ηλεκτρονικό καυστήρα και επιτήρηση φλόγας με ηλεκτρόδιο ιονισμού και παρουσιάζει εύκολη τοποθέτηση, ρύθμιση και συντήρηση. Η ηλεκτρική του σύνδεση είναι 230V, 50Hz και η θερμική του απόδοση, τουλάχιστον 85000kcal/h. Παραδίδεται προρυθμισμένος και δοκιμασμένος εν θερμώ από το εργοστάσιο

73 Μόνωση καπναγωγού Ο υφιστάμενος καπναγωγός Φ150mm θα μονωθεί εξωτερικά με πυρίμαχη επένδυση, συνιστάμενη από φύλλα αμιάντου, πάχους 5mm, περιτυλιγμένα στον καπναγωγό και στερεωμένα με σχοινί αμιάντου και στη συνέχεια πάπλωμα υαλοβάμβακα, πάχους 4cm, ενισχυμένο από ίνες γυαλιού και ραμμένο σε κυματοειδές χαρτόνι, επενδεδυμένο με φύλλα αλουμινίου. Το πάπλωμα υαλοβάμβακα θα τοποθετηθεί στον καπναγωγό, με ειδική κόλλα, θα προσδεθεί εξωτερικά με αυτοκόλλητη ταινία αλουμινίου, άριστης ποιότητας, πλάτους 75 mm, (ενδεικτικού τύπου 3 Μ, BASF ή ισοδύναμου), με την οποία θα στεγανοποιούνται και οι αρμοί της μόνωσης. Ράβδος γείωσης Χαλύβδινη θερμά επιψευδαργυρωμένη ράβδο γείωσης (St//tZn),εργαστηριακά δοκιμασμένη κατά ΒS-DIN-ΕΛΟΤ-NF-EN & 2. Με χαλύβδινη ψύχη, θερμά ηλεκτρολυτικά επιψευδαργυρωμένη με πάχος επιψευδαργύρωσης τουλάχιστον 50μm. Χαρακτηριστικά Τύπος Διαστάσεις mm H-100kA Φ20x1500 Η ράβδος γείωσης μπορεί να συνδεθεί με αγωγούς και σφικτήρες κατασκευασμένους από τα κάτωθι υλικά Cu/eSn, Stainless steel, St//tZn. Δίκτυο Σωληνώσεων Το δίκτυο θα κατασκευαστεί από Χαλυβδοσωλήνες, σύμφωνα με τα πρότυπα ΕΛΟΤ ΕΝ (χωρίς ραφή) ή ΕΛΟΤ EN με ραφή ή ΕΛΟΤ ΕΝ , ή ΕΛΟΤ ΕΝ

74 Θα χρησιμοποιηθούν στοιχεία σύνδεσης για κοχλιωτές συνδέσεις με εξαρτήματα από μαλακτοποιημένο χυτοσίδηρο κατά ΕΛΟΤ ΕΝ ή χαλύβδινα εξαρτήματα με σπέιρωμα κατά ΕΛΟΤ ΕΝ Οι σωλήνες και τα εξαρτήματα σύνδεσης πρέπει να παραδίδονται συνοδευόμενα από έκθεση δοκιμής σύμφωνα με την του προτύπου ΕΛΟΤ ΕΝ ή να φέρνουν σήμανση σε εμφανές σημείο. Οι κοχλίες και τα περικόχλια πρέπει να είναι σύμφωνα με το πρότυπο ΕΛΟΤ EN ISO Οι κοχλίες και τα περικόχλια πρέπει να φέρνουν ευκρινή σήμανση για την κατηγορία ποιότητας. Τα στεγανοποιητικά των κοχλιώσεων θα πρέπει να είναι σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ (κλάση ARp)-3 (κλάση FRp ή GRp). Τα υλικά παρεμβυσμάτων συνδέσεων εντός εδάφους πρέπει να ικανοποιούν το πρότυπο ΕΛΟΤ ΕΝ 682, ενώ εκτός εδάφους μπορούν να ικανοποιούν το πρότυπο ΕΛΟΤ ΕΝ 549. Επιλογή Διαμέτρου Σωληνώσεων Ο υπολογισμός και η σχεδίαση των εγκαταστάσεων αερίου αποτελεί τμήμα της όλης μελέτης εσωτερικών εγκαταστάσεων και επομένως είναι αντικείμενο αρμοδιότητας εκείνων που κατά το νόμο συντάσσουν τη μελέτη των εσωτερικών εγκαταστάσεων. Η πίεση λειτουργίας του δικτύου μετά την μετρητική διάταξη είναι 25mbar και η συνολική πτώση πίεσης σε λειτουργία λόγω τριβών δεν θα πρέπει να υπερβαίνει τα 1,3 mbar. Η μέγιστη ταχύτητα ροής του αερίου εντός των σωληνώσεων δεν θα πρέπει να υπερβαίνει τα 6m/sec Οι τιμές φόρτισης των σωληνώσεων προκύπτουν από τις τιμές σύνδεσης των συσκευών (λαμβάνοντας υπ' όψιν τυχόν ετεροχρονισμό). Διαμόρφωση Εσωτερικών Δικτύων Τα εσωτερικά δίκτυα διαμορφώνονται από ευθύγραμμα τμήματα παράλληλα πρός τους τοίχους και τις οροφές, που συνδέονται μεταξύ τους υπό γωνία 90 ο με εξαρτήματα. Όταν δεν υπάρχει δυνατότητα χρήσης εξαρτήματος, επιτρέπεται ψυχρή κάμψη των

75 χαλυβδοσωλήνων, σύμφωνα με τα ειδικά πρότυπα κατασκευής τους και τις οδηγίες και τους περιορισμούς του προμηθευτή ή του κατασκευαστή. Τα δίκτυα φυσικού αερίου θα απέχουν από τα δίκτυα ύδρευσης τουλάχιστον 5cm και τα ηλεκτρικά δίκτυα 10cm αν οι σωληνώσεις είναι εξωτερικές και 5cm αν οι σωληνώσεις είναι εντοιχισμένες. Επίσης, τα δίκτυα θα πρέπει να γειώνονται. Τα δίκτυα των σωληνώσεων θα στηριχθούν με κατάλληλα στηρίγματα και σε απόσταση για τη διατομή DN40, 3,0m. Τα δίκτυα θα είναι ορατά από το μετρητή μέχρι την παροχή στο λέβητα. Σε περίπτωση που τμήματα των σωληνώσεων οδεύουν εντός εδάφους, αυτά θα τοποθετηθούν σε βάθος τουλάχιστον 50cm πάνω σε άμμο λατομείου και θα είναι επικαλυμμένα κατά 10cm με το ίδιο υλικό. Πάνω από την άμμο θα τοποθετηθεί πλέγμα χρώματος κίτρινου. Οι σωληνώσεις εντός του εδάφους θα υποστούν κατάλληλη αντιδιαβρωτική προστασία με ταινίες PE. Σε περίπτωση που το μήκος των σωληνώσεων εντός εδάφους είναι μεγαλύτερο από τα 5m θα τοποθετηθεί και μονωτικό στοιχείο κατά DIN 3389 κατάλληλο για αέριο. Τα ορατά τμήματα των σωληνώσεων θα βαφτούν με κατάλληλο χρώμα (κίτρινης απόχρωσης). Οι σωληνώσεις αερίου δεν πρέπει να χρησιμοποιούνται σαν φέροντα στοιχεία άλλων κατασκευών. Πρέπει να είναι προφυλαγμένες έναντι διαβρώσεων, σύμφωνα με τους κανονισμούς του Ε.Λ.Ο.Τ. (π.χ. επιψευδαργύρωση κατά Ε.Λ.Ο.Τ ). Κάθε άλλος τρόπος προστασίας των σωλήνων έναντι διαβρώσεως, που δεν καλύπτεται από κανονισμό του Ε.Λ.Ο.Τ., θα πρέπει να είναι σύμφωνος με τις οδηγίες της Επιχείρησης Διανομής. Στα περάσματα από τοίχους η οροφές, οι σωληνώσεις θα τοποθετούνται μέσα σε προστατευτικό σωλήνα (πουκάμισο) και δεν θα φέρουν κανένα εξάρτημα. Στα περάσματα από τοίχους υπογείων πρέπει να αφεθεί αρκετό διάκενο (αέρας), για να αντιμετωπισθεί τυχόν καθίζηση του τοίχου. Οι σωλήνες αερίου δεν επιτρέπεται να τοποθετούνται μέσα σε χώρους, από τους οποίους μπορεί να υποστούν βλάβη, όπως π.χ. ψυκτικούς χώρους, κανάλια αερισμού ή κλιματισμού, κανάλια απαγωγής απορριμμάτων, τροφοδοσίας στερεών καυσίμων κλπ. Εάν τούτο δεν είναι δυνατόν να αποφευχθεί, πρέπει ο σωλήνας αερίου να περάσει μέσα από προστατευτικό σωλήνα και να συνδεθεί προς την υπόλοιπη γραμμή του αερίου, έτσι ώστε

76 το εντός του προστατευτικού σωλήνα τμήμα να μπορεί να αποσυναρμολογηθεί και να αντικατασταθεί. Σωλήνες αερίου δεν επιτρέπεται να τοποθετούνται σε χώρο πάνω από ψευδοροφή εκτός αν αυτός αερίζεται επαρκώς και η ψευδοροφή είναι στεγανή ως προς τους χώρους που χρησιμοποιούνται από ανθρώπους. Απαγορεύεται η τοποθέτηση σωλήνων σε φρεάτιο ανελκυστήρων, καπνοδόχους και καπναγωγούς. Σε περιοχή που υπάρχει πιθανότητα παγετού, πρέπει να προβλεφθεί κατάλληλη θερμομόνωση των αγωγών. Σε περίπτωση που υπάρχει πιθανότητα μείωσης διατομών από τυχόν ξένα σώματα (προερχόμενα π.χ. από το δίκτυο διανομής της πόλης), πρέπει να προβλεφθούν σε κατάλληλες θέσεις δυνατότητες καθαρισμού, όπως οι δημιουργούμενες με ταυ ή σταυρούς. Σε περίπτωση διανομής μη ξηρών αερίων, τα οριζόντια τμήματα των σωλήνων πρέπει να τοποθετούνται με ελαφρά κλίση, ώστε να συγκεντρώνονται τυχόν συμπυκνώματα σε ένα ή περισσότερα προκαθορισμένα σημεία, όπου πρέπει να προβλεφθεί και η δυνατότητα περιοδικής απομάκρυνσής τους. Εκτεταμένου μήκους κλάδοι πρέπει να φέρουν εξαρτήματα που να επιτρέπουν το λύσιμο της σωλήνας. Οι μετρητές πρέπει να τοποθετούνται σε προσπελάσιμο χώρο, ο οποίος θα είναι ξηρός, φυσικά αεριζόμενος, προστατευμένος από παγετό και χωρίς άμεση προσβολή ηλιακού φωτός. Ο χώρος αυτός πρέπει να υποδεικνύεται από την Επιχείρηση Διανομής. Για κάθε περίπτωση, που σε εσωτερική εγκατάσταση γίνεται διανομή σε περισσότερους κλάδους από έναν συλλέκτη, πρέπει ο κάθε κλάδος αμέσως μετά το συλλέκτη, να φέρει αποφρακτικό όργανο. Στην αρχή κάθε δικτύου, καθώς και σε κάθε σημείο λήψης, θα εγκατασταθούν διακόπτες σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ 331. Σωληνώσεις αερίου, που βρίσκονται για οποιοδήποτε λόγο εκτός λειτουργίας για μεγάλο χρονικό διάστημα, πρέπει να απομονώνονται. Σαν απομόνωση νοείται η διακοπή επικοινωνίας κατά τρόπο, που να χρειάζεται για την σύνδεση επέμβαση τεχνικού. Οι απομονωμένες σωλήνες ταπώνονται και στα δύο άκρα.

77 Απαγορεύεται η χρησιμοποίηση των σωληνώσεων αερίου για γείωση προστασίας ηλεκτρικής εγκατάστασης (σύμφωνα και με το Άρθρο 28του σχετικού Κ.Ε.Η.Ε.). Οι σωλήνες αερίου θα πρέπει να γεφυρώνονται μεταξύ τους και με γείωση εντός εδάφους, κοντά στο χώρο των μετρητών του αερίου. Κατά τα άλλα, τα δίκτυα σωληνώσεων θα εγκατασταθούν σύμφωνα με τις υποδείξεις του κανονισμού εσωτερικών εγκαταστάσεων Φυσικού Αερίου με πίεση λειτουργίας έως και 500mbar ΦΕΚ976/Β/ Τοποθέτηση συσκευών αερίου Οι συσκευές αερίου που θα εγκατασταθούν στο κτίριο είναι: ΛΕΒΗΤΟΣΤΑΣΙΟ ( ΛΕΒΗΤΑΣ ΚΕΝΤΡΙΚΗΣ ΘΕΡΜΑΝΣΗΣ ) ΠΕΡΙΓΡΑΦΗ ΤΥΠΟΣ ΙΣΧΥΣ(KW) ΚΑΥΣΤΗΡΑΣ ΛΕΒΗΤΑ Β 23 98,9 Οι συσκευές αερίου θα συνδέονται προς το δίκτυο σταθερά εκτός από την κουζίνα ή τον καυστήρα που μπορούν να συνδεθούν με εύκαμπτο σύνδεσμο κατά DIN 3383 ή DIN 3384 Για την τοποθέτηση των συσκευών αερίου πρέπει να τηρούνται οι γενικοί κανόνες ασφαλείας σε ότι αφορά την θέση τους στο κτίριο, τις αποστάσεις των εξωτερικών επιφανειών της συσκευής από τα δομικά στοιχεία και τις απαιτήσεις αερισμού τους. Αποφρακτικές διατάξεις Οι αποφρακτικές διατάξεις πρέπει να είναι κατάλληλες για το είδος και την πίεση του αερίου και να φέρουν τη σήμανση CE. Μπορούν να είναι κατασκευασμένες από: Χάλυβα κατά ΕΛΟΤ ΕΝ Χυτοσίδηρο κατά ΕΛΟΤ ΕΝ 1563 Κράμα αλουμινίου (όχι για βάνες συσκευών). Ορείχαλκο ή κρατέρωμα (κράμα χαλκού).

78 Τα αποφρακτικά αυτά όργανα τοποθετούνται σε θέσεις και συνδέονται κατά τέτοιο τρόπο που να παρέχουν τη δυνατότητα αποσυναρμολόγησής τους ή επί τόπου επισκευής τους. Φίλτρο αερίου Το φίλτρο αερίου πρέπει να ικανοποιεί το DIN 3386 ή άλλο ισοδύναμο πρότυπο και να φέρει τη σήμανση CE. Ασφάλειες Λειτουργίας Όλες οι συσκευές αερίου πρέπει να είναι εφοδιασμένες με ασφάλειες στο άναμμα και στο σβήσιμο. Για κάθε συσκευή πρέπει να εξασφαλίζεται ότι δεν υπάρχει δυνατότητα διαρροής αερίου που δεν έχει καεί προς το περιβάλλον. Γι' αυτό μεριμνά η ασφάλεια αφής, που δεν επιτρέπει δίοδο αερίου προς τον καυστήρα αν δεν είναι εξασφαλισμένο το άναμμά του. Προκειμένου περί εστιών με κατανάλωση αερίου μέχρι 0.40 m 3 /h, η ασφάλεια αφής αφορά σε σύστημα που δεν επιτρέπει την δίοδο αερίου αν δεν έχει εξασφαλιστεί το άναμμα και η συνέχεια της καύσης. Το άναμμα μπορεί να γίνει με οποιοδήποτε τρόπο. Προκειμένου περί συσκευών με κατανάλωση αερίου μεγαλύτερη από 0.40 m 3 /h, η ασφάλεια αφής επιτυγχάνεται με επαγρυπνούσα φλόγα, η οποία ανάβει με κάποιο μέσο (σπίρτο ή ηλεκτρική έναυση). Η επαγρυπνούσα φλόγα για συσκευές με κατανάλωση μέχρι 5 m 3 /h, έχει μέγεθος πού αντιστοιχεί σε κατανάλωση 10 lt/h. Για μεγαλύτερες συσκευές, η επαγρυπνούσα φλόγα έχει μέγεθος που αντιστοιχεί σε κατανάλωση 25 lt/h. Η ασφάλεια αφής πρέπει να επιτρέπει τη δίοδο αερίου πρός καύση μέσα σε χρόνο λιγότερο από 90 sec μετά την επ' αυτής επενέργεια. Η ασφάλεια έναντι διακοπής της καύσης πρέπει να διακόπτει την ροή του αερίου προς τον καυστήρα, μέσα σε χρόνο λιγότερο από 60 sec. Και οι δύο ασφάλειες μπορούν να συνδυάζονται σε ένα όργανο ή σύστημα, που σε κάθε περίπτωση, θα μπορεί εύκολα να αντικατασταθεί. Σε περίπτωση αντικατάστασης της ασφάλειας θα πρέπει η νέα ασφάλεια να έχει τα ίδια χαρακτηριστικά στοιχεία που έχει ορίσει ο κατασκευαστής της συσκευής.

79 Σαν χαρακτηριστικά στοιχεία μιας ασφάλειας νοούνται : α) η διάμετρος του αγωγού τροφοδότησής της. β) η επιτρεπόμενη από αυτήν ροή σε Nm 3 /h για πτώση πίεσης 1 mbar. γ) η περιοχή πιέσεως λειτουργίας (άνω και κάτω όριο πιέσεως). δ) ο χρόνος κλεισίματος σε περίπτωση σβέσης της φλόγας. Ο κατασκευαστής των συσκευών φέρει την ευθύνη της ορθής επιλογής του συστήματος ασφαλείας και της καλής ποιότητάς του. Έλεγχοι Σωλήνων Αερίου Μετά την κατασκευή των σωληνώσεων της εσωτερικής εγκατάστασης, απαιτείται λεπτομερής έλεγχος και έκδοση σχετικού πιστοποιητικού. Οι έλεγχοι που κάνουμε σε μια σωλήνωση αερίου αφορούν : α) στην ύπαρξη ξένων σωμάτων μέσα στις σωληνώσεις μετά την κατασκευή τους. β) στην στεγανότητα των σωληνώσεων μετά την κατασκευή τους. Μετά το τέλος των εργασιών των σωληνώσεων θα γίνει έλεγχος αντοχής σε πίεση 1 bar για 10min. Ο έλεγχος στεγανότητας θα γίνει σε πίεση τουλάχιστον 50mbar και για χρόνο ανάλογα με τον όγκο της εγκατάστασης. Πρέπει να συνυπολογισθεί και ο χρόνος θερμοκρασιακής εξισορρόπησης. γ) στην διαπίστωση διαφυγών σε λειτουργούσα εσωτερική εγκατάσταση. Πυροπροστασία Στις κτιριακές εγκαταστάσεις και επιχειρήσεις στις οποίες καταναλώνεται Φυσικό Αέριο για κάλυψη των λειτουργικών τους αναγκών θα λαμβάνονται τα μέτρα και τα μέσα πυροπροστασίας που προβλέπονται από την ισχύουσα νομοθεσία πυροπροστασίας για την συγκεκριμένη χρήση του κτιρίου. Πιστοποιητικά Όλα τα υλικά της εγκατάστασης Φυσικού Αερίου θα φέρουν τα απαραίτητα πιστοποιητικά καθώς και CE σήμανση.

80 Συντήρηση Οι εγκαταστάσεις του αερίου (σωληνώσεις, εξοπλισμός, συσκευές, καπναγωγοί, καμινάδες) πρέπει να ελέγχονται και να συντηρούνται από τα αρμόδια πρόσωπα, που ορίζονται από τον κανονισμό, τουλάχιστον μία φορά το έτος. Σύστημα BEMS Κανονισμοί Οι εσωτερικές ηλεκτρικές εγκαταστάσεις θα εκτελεσθούν σύμφωνα με τις διατάξεις των παρακάτω κανονισμών: α. Ελληνικό Πρότυπο ΕΛΟΤ ΗD 384 "Απαιτήσεις για ηλεκτρικές εγκαταστάσεις" β. Ελληνικών Κανονισμών Εσωτερικών Ηλεκτρικών Εγκαταστάσεων ΦΕΚ 59 / ΤΕΥΧΟΣ Β / και των τροποποιήσεων αυτών που έχουν ήδη εκδοθεί, ΦΕΚ 293 / ΤΕΥΧΟΣ Β / και ΦΕΚ 1525 / ΤΕΥΧΟΣ Β / , ή πρόκειται να εκδοθούν μελλοντικά. γ. Οδηγιών και απαιτήσεων της ΔΕΗ. δ. Γερμανικών Κανονισμών VDE και Αμερικανικών Κανονισμών NATIONAL ELECTRIC CODE για τα θέματα που δεν καλύπτονται από τους Ελληνικούς Κανονισμούς. ε. Διεθνών τυποποιήσεων και προτυποποιήσεων DIN, IEC, NEMA, κ.λ.π. Καλώδιο UTP cat6 4 Το καλώδιο θα είναι αθωράκιστο συνεστραμμένων ζευγών (Unshield twisted pair) κατά το πρότυπο της ANSI / EIA / TIA 568. Τα βασικά τεχνικά χαρακτηριστικά του καλωδίου είναι: Καλώδιο UTP 4 : Αθωράκιστο συνεστραμμένων ζευγών Διατομή : 24 AWG Αντίσταση D.C. στους 20 ο C : 28,6 OHMS / 1000 ft Χωρητικότητα : 20 nf /1000 ft στο 1 ΚΗz στους 20 ο C Εξασθένηση στο 1 ΜΗz : 8 DB / 1000 ft στους 20 ο C

81 Εξασθένηση στα 4 ΜΗz : 17 DB / 1000 ft στους 20 ο C Εξασθένηση στα 10 ΜΗz : 29 DB / 1000 ft στους 20 ο C Επαγωγική αντίσταση στο 1 ΜHz : 100 OHMS Επαγωγική αντίσταση στα 10 ΜΗz : 95 OHMS Το μέγιστο μήκος των καλωδίων δεν θα πρέπει να ξεπερνά τα 90 μέτρα. Ηλεκτρονικοί μετρητές ηλεκτρικής ενέργειας Οι ηλεκτρονικοί μετρητές ηλεκτρική ενέργειας τύπου ράγας, μπορούν να χρησιμοποιηθούν σε μονοφασικές και τριφασικές εφαρμογές. Διαθέτουν οθόνη υγρών κρυστάλλων LCD με μεγάλα ευανάγνωστα ψηφία και εξαιρετικά μικρές διαστάσεις με πλάτος 1 στοιχείου για τη μονοφασική έκδοση και 3 στοιχείων για την τριφασική. Επιπλέον έχουν μεγάλη αντοχή σε θερμοκρασίες περιβάλλοντος, γεγονός που επιτρέπει την εγκατάστασή τους σε πολλές τοποθεσίες. Υποστηρίζουν τουλάχιστον τη μέτρηση ενεργού Ενέργειας (kwh), και έχουν μια έξοδο που μπορεί να χρησιμοποιηθεί ως παλμική έξοδος για τηλεμέτρηση της καταναλισκόμενης ενέργειας ή ως έξοδος σήμανσης κατάστασης συναγερμού (alarm). Οι τριφασικοί μετρητές για μεγάλες καταναλώσεις (πάνω από 80Α) συνοδεύονται από μετασχηματιστές έντασης (θα χρειαστούμε τρεις (3) μετασχηματιστές για κάθε μετρητή, διαιρούμενου τύπου, με σχέση μετασχηματισμού 200/5 εφόσον μιλάμε για τα φορτία 125Α και 160Α). Οι μετρητές έχουν έγκριση τύπου, σύμφωνα με τα πρότυπα IEC και MID και τα παρακάτω τεχνικά στοιχεία: Μονοφασικοί Τάση: Ρέυμα: Κλάση ακριβείας: Πρότυπα: Συχνότητα: 230V (50) A B EN /3 50Hz

82 Συχνότητα παλμών: Ενδείξεις οθόνης: Κατανάλωση ισχύος: Θερμοκρασία λειτουργίας: 1000imp/kWh LCD 5+2 = kW 8VA 0.4Wh -25~55 Κόκκινο φλας Ένδειξη παλμών Μέση ετήσια υγρασία: 75% Μέγιστη τιμή: 95% Τριφασικοί Τάση: Ρεύμα: 3*230/380V 1.5(6) A Κλάση ακριβείας: 1.0 Πρότυπα: Συχνότητα: Συχνότητα παλμών: IEC , IEC Hz 12000imp/kWh Ενδείξεις οθόνης: LCD 6+2 Κατανάλωση ισχύος: Θερμοκρασία λειτουργίας: 2W, 10VA -20~55 Μέση ετήσια υγρασία: 75% Μετρητής φυσικού αερίου Ό μετρητής φυσικού αερίου είναι τύπου διαφράγματος και συνοδεύεται από παλμογεννήτρια. Έχει δύο σωλήνες σύνδεσης (είσοδος έξοδος αερίου) με σπείρωμα, εύρος παροχής μέτρησης από 0,10 έως 16m 3 /h και Pmax= 0,5bar. Η θερμοκρασία λειτουργίας του είναι από -10οC έως +40οC.

83 Καταγραφικό ενέργειας Το καταγραφικό ενέργειας αποτελεί την βάση του συστήματος παρακολούθησης ενεργειακών ροών. Με τις ψηφιακές εισόδους που διαθέτει μπορεί να δέχεται πληροφορία από διαφορετικά κανάλια ενεργειακής πληροφορίας. Ανάλογα με την παραμετροποίηση και τις εξόδους που διαθέτει ο κάθε μετρητής, μπορεί να παρακολουθεί εισερχόμενη και εξερχόμενη ενέργεια, ενεργό και άεργο ενέργεια ή απλά την ενέργεια από διαφορετικούς μετρητές που μπορούν ταυτόχρονα να συνδεθούν. Επίσης διαθέτει αναλογικές εισόδους με δυνατότητα διασύνδεσης αισθητήρων όπως π.χ. θερμόμετρα, ανεμόμετρα ή πυρανόμετρα. Η επικοινωνία προς το κεντρικό σύστημα διαχείρισης γίνεται μέσω ασύρματου δικτύου WiFi ή μέσω Ethernet, ανάλογα με την διαθεσιμότητα στον χώρο εγκατάστασης. Σε περίπτωση που δεν υπάρχει διαθέσιμη πρόσβαση προς το Διαδίκτυο, διατίθεται η έκδοση με GPRS/3G για πρόσβαση μέσω δικτύου κινητής τηλεφωνίας. Κύρια Χαρακτηριστικά Τεχνολογία Δύο επεξεργαστές Microchip PIC 24F 16-bit Συνδεσιμότητα WiFi ή Ethernet ή 3G/GPRS ανάλογα με την έκδοση Είσοδοι Έξοδοι ( πρόταση) 8 ψηφιακές είσοδοι για μετρητές 4 αναλογικές είσοδοι 1 ψηφιακή έξοδος 1 έξοδος για έλεγχο φορτίου Δεδομένα Ενεργός/Άεργος ενέργεια Καμπύλες φορτίου Τρέχουσα ισχύς Άλλες δυνατότητες Οθόνη LCD για απεικόνιση βασικών μεγεθών - Εσωτερική μπαταρία για διατήρηση δεδομένων ακόμη και σε απώλεια τροφοδοσίας- Μεγάλη εσωτερική μνήμη για απεριόριστη

84 αποθήκευση δεδομένων - Εσωτερικός http server για παραμετροποίηση και τοπική ανάγνωση δεδομένων. Τροφοδοσία 6V DC, 200mA max Πιστοποιήσεις CE & IEC Κεντρικό σύστημα διαχείρισης Το λογισμικό του κεντρικού server θα έχει τα παρακάτω χαρακτηριστικά: Κύρια Χαρακτηριστικά Αναφορές Ενέργεια σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους. Μέγιστη ισχύς σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους Αξία ενέργειας σε επίπεδο ημέρας, εβδομάδας, μήνα, έτους. Εξαγωγή δεδομένων σε μορφή xls και xml. Εικονικοί μετρητές για υπολογισμό καταναλώσεων που δεν έχουν μετρητή. Ειδοποιήσεις Ειδοποιήσεις μέσω και SMS για ημερήσιες, εβδομαδιαίες ή μηνιαίες ενεργειακές ροές. Ειδοποιήσεις μέσω και SMS για συμβάντα ενεργειακών ροών με βάση κριτήρια που θέτει ο χρήστης. Energy Dashboard Συνοπτικός πίνακας κατανάλωσης ή παραγωγής σε kwh και. Ενδείξεις τρέχουσας ισχύος και χρηματικής ροής που ανανεώνονται σε ωριαία βάση. Διαδραστικός χάρτης των σημείων εγκατάστασης. Ο κεντρικός server, θα συμπληρώνεται από hardware και όλο τον απαιτούμενο εξοπλισμό για τη λειτουργία του συστήματος, και θα εγκατασταθεί σε κατάλληλο χώρο εντός του κτιρίου του Δημαρχείου Νέας Φιλαδέλφειας (κτίριο που έχει ενταχθεί και αυτό στο Σχέδιο Υλοποίησης του ΕΞΟΙΚΟΝΟΜΩ). Η θέση τοποθέτησης του server, θα επιλεγεί από τους

85 αρμόδιους του Δήμου, ώστε να παρακολουθείται η 24ωρη λειτουργία του από εξειδικευμένο προσωπικό (ενδεικτικά αναφέρουμε τον υπεύθυνο μηχανογράφησης) και τα δεδομένα που προκύπτουν να παρέχονται στον ενεργειακό υπεύθυνο του κτιρίου. Επισημαίνεται ότι ο κεντρικός server θα εξυπηρετεί τα συστήματα BEMS, και του Πνευματικού Κέντρου και του Δημαρχείου. Η ΣΥΝΤΑΞΑΣΑ Νοέμβριος 2014 ΘΕΩΡΗΘΗΚΕ Κολοβού Εύα Πολιτικός Μηχανικός / ΠΕ3 Σγουράκη Ελένη Πολιτικός Μηχανικός / ΠΕ3

86 ΤΥΠΟΙ ΚΟΥΦΩΜΑΤΩΝ (κλίμακα 1:20, 1:50 & 1:100) ΠΑΡΑΡΤΗΜΑ Ι

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ & ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΑΡΕΜΒΑΣΕΩΝ ΠΑΡΑΡΤΗΜΑ ΙΙ ΛΕΠΤΟΜΕΡΕΙΕΣ ΔΙΑΤΟΜΩΝ ΚΟΥΦΩΜΑΤΩΝ & ΥΑΛΟΠΕΤΑΣΜΑΤΩΝ (κλίμακα 1:10 & 1:1)
