Σήµανση -CE. Στόχοι νέας Ευρωπαϊκής Νοµοθεσίας για τα προϊόντα. Μηχανική Αντοχή. Ασφαλής Χρήση. Εξοικονόµηση Ενέργειας

Transcript

1 Σήµανση -CE Στόχοι νέας Ευρωπαϊκής Νοµοθεσίας για τα προϊόντα Μηχανική Αντοχή Ασφαλής Χρήση Εξοικονόµηση Ενέργειας

2 Ο ρόλος του Σύγχρονου Κατασκευαστή Καλός Τεχνίτης Γνώστης του αντικειµένου + Κατασκευαστικό µε οργάνωση, FPC ή ISO Σύγχρονος Κατασκευαστής

3 Ταυτότητα του προϊόντος Καταγραφή των παραγωγικών διαδικασιών Έλεγχος σε όλα τα επίπεδα ιορθωτικές κινήσεις Τυποποίηση σε όλα τα επίπεδα Ικανότητα µέτρησης της Ποιότητας

4 Τι είναι η σήµανση CE; Το σύµβολο CE είναι τα αρχικά των Γαλλικών λέξεων Communautes Europenes που σηµαίνουν Ευρωπαϊκή Ένωση Ησήµανση CE σε ένα προϊόν βεβαιώνει ότι το προϊόν συµµορφώνεται µε τις απαιτήσεις της Κοινοτικής Νοµοθεσίας Την ευθύνη της συµµόρφωσης του προϊόντος και εποµένως της σήµανσης CE έχει ο κατασκευαστής Ησήµανση CE υποδηλώνει ότι το προϊόν µπορεί να κυκλοφορήσει νόµιµα στην Ευρωπαϊκή αγορά

5 Συνοπτική διαδικασία σήµανσης CE ήλωση Συµµόρφωσης + Αρχικές οκιµές Τύπου (ITT) + Σύστηµα Ελέγχου Παραγωγής (FPC) Σήµανση CE

6 ήλωση Συµµόρφωσης Βεβαίωση Αξιολόγησης του προϊόντος από κοινοποιηµένο φορέα Καταγραφή των Τεχνικών χαρακτηριστικών του προϊόντος Η δήλωση συµµόρφωσης επιτρέπει στον κατασκευαστή να τοποθετεί τη σήµανση CE στο προϊόν του (ή σε στερεωµένη στο προϊόν ετικέτα, ή στη συσκευασία του ή στα συνοδευτικά έγγραφα) Υπεύθυνος για την δήλωση συµµόρφωσης είναι ο κατασκευαστής

7 Προϋποθέσεις συµµόρφωσης; Να έχω πιστοποιητικά από Αρχικές οκιµές Τύπου (ITT) Να εφαρµόζω στην επιχείρησή µου ένα Σύστηµα Ελέγχου Παραγωγής (FPC)

8 Αρχικες οκιµές Τύπου (ITT) Ποιός είναι υπεύθυνος να τις κάνει: Ο ίδιος ο κατασκευαστής ή Μια οµάδα κατασκευαστών ή Ο παραγωγός του συστήµατος Πού γίνονται: Σε διαπιστευµένα από την Ευρωπαϊκή Ένωση εργαστήρια (ΕΚΑΝΑΛ, IFT Rosenheim, CSTB, κ.α.)

9 Αποδεικτικό Επιδόσεων ή Πιστοποιητικό οκιµές σε: Αεροπερατότητα Υδατοστεγανότητα Αντοχή σε ανεµοπίεση Αντοχή σε κρούση Θερµοπερατότητα Ηχοµείωση

10 Τεχνικά Εγχειρίδια Οδηγίες κατασκευής των σειρών Οδηγίες τοποθέτησης Οδηγίες συντήρησης

11 Σύστηµα Ελέγχου Παραγωγής (FPC) Επιχείρηση µε ISO 9001 έχει Σύστηµα Ελέγχου Παραγωγής Χρειάζεται µόνο ενηµέρωσή του ΓΕΝΙΚΑ ΟΡΓΑΝΩΤΙΚΑ ΘΕΜΑΤΑ Καταµερισµός ευθυνών και αρµοδιοτήτων Εξοπλισµός και όργανα ελέγχου Παραγωγικές διαδικασίες ιαχείριση εισερχόµενων υλικών Κτιριακές υποδοµές Προσόντα εργαζοµένων Εκπαίδευση εργαζοµένων

12 Σύστηµα Ελέγχου Παραγωγής (FPC) ΤΕΚΜΗΡΙΩΣΗ (αποδείξεις µε αρχεία-στοιχεία) Καταγράφονται οι διαδικασίες παραγωγής Πραγµατοποιείται Επαλήθευση Πραγµατοποιείται Έλεγχος Οι πληροφορίες είναι διαθέσιµες στους εργαζοµένους Υπάρχει απόδειξη καταγεγραµµένων διαδικασιών

13 Από πότε ισχύει η σήµανση CE; Υαλοπετάσµατα Από τον εκέµβριο του 2005 Παράθυρα και πόρτες Υποχρεωτικά από Φεβρουάριο του 2010

14 Μεταβίβαση πιστοποιητικού δοκιµής Απαιτείται υπογραφή συµφωνητικού µεταξύ του παραγωγού και του κατασκευαστή Προϋποθέσεις σύναψης συµφωνίας: Την εφαρµογή: Συστήµατος Ελέγχου Παραγωγής (FPC) ή ISO 9001 ή Q System 2 (ΣΕΚΑ) Κατασκευή σύµφωνα µε τις οδηγίες των Τεχνικών Εγχειριδίων

15 Εργαστηριακές οκιµές Επιδόσεις Συστηµάτων Σκοπός της παρουσίασης είναι να λυθούν οι απορίες που αφορούν στα εξής: Σε ποιά προϊόντα γίνονται δοκιµές Ποιά χαρακτηριστικά µετρώνται Θερµοµόνωση κουφωµάτων Ηχοµόνωση κουφωµάτων οκιµές Πιστοποιητικά Τεχνική Υποστήριξη

16 Σε ποια προϊόντα γίνονται δοκιµές Παράθυρα και πόρτες Υαλοπετάσµατα

17 Ποιά χαρακτηριστικά ελέγχονται - Αεροπερατότητα - Υδατοστεγανότητα - Αντίσταση σε ανεµοπίεση - Θερµοµόνωση - Ηχοµόνωση

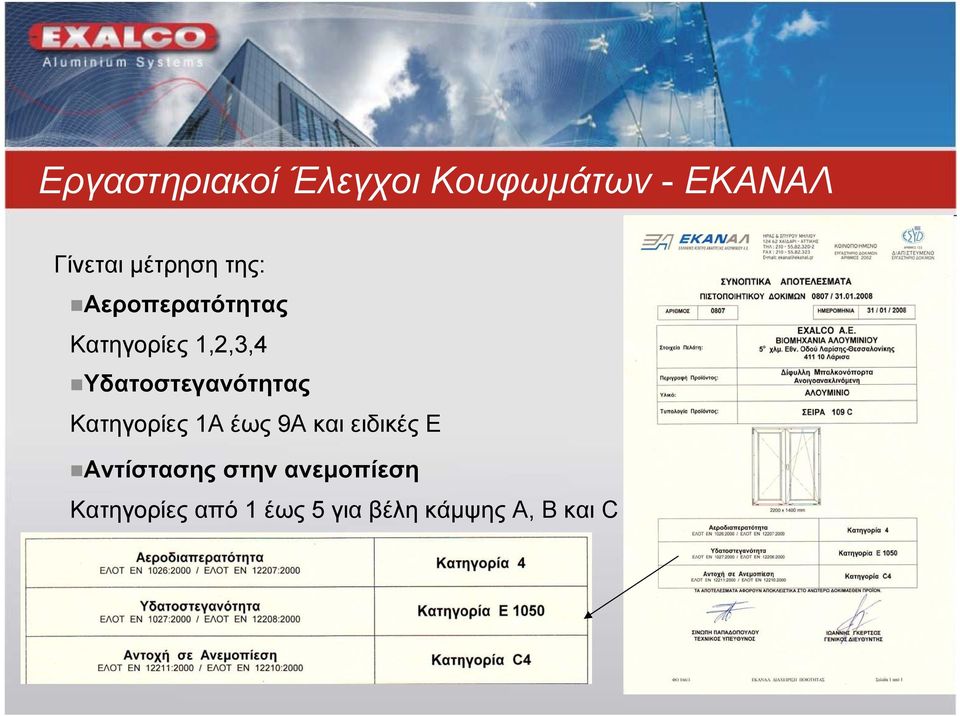

18 Εργαστηριακοί Έλεγχοι Κουφωµάτων - ΕΚΑΝΑΛ Γίνεται µέτρηση της: Αεροπερατότητας Κατηγορίες 1,2,3,4 Υδατοστεγανότητας Κατηγορίες 1Αέως9Α και ειδικές Ε Αντίστασης στην ανεµοπίεση Κατηγορίες από 1 έως 5 για βέλη κάµψης A, B και C

19 Ταξινόµηση Κουφωµάτων

20 Θερµοµόνωση κουφωµάτων - Εκφράζεται µε ένα ενιαίο συντελεστή Uwindow - Αυτός ο συντελεστής εξαρτάται κατά το 1/3 απότοπλαίσιοτουκουφώµατος (Uframe) και κατά τα 2/3 απότησυµµετοχή του υαλοπίνακα (Uglass) Κάθε υλικό έχει διαφορετική τιµή Θερµικής αγωγιµότητας λ W/m*K Εποµένως κάθε διατοµή έχει διαφορετική τιµή Ufr (W/m 2 K) Σε συνδυασµό µε τηντιµή Ug µπορεί να υπολογιστεί η συνολική θερµοµονωτική επίδοση του κουφώµατος

21 Θερµοµόνωση Ένα µη θερµοµονωτικό πλαίσιο έχει διπλάσιες απώλειες Πρόσθετες απώλειες από: Κουτί ρολού και µαρµαροποδιά Αντίστοιχα και στα υαλοπετάσµατα οσυντελεστήςucurtain-wall

22 Ηχοµόνωση Σταθµισµένος είκτης Ηχοµείωσης (σε db) ιαφορετικά πάχη εσωτερικού και εξωτερικού τζαµιού για την αποφυγή φαινοµένων συντονισµού Συµµετοχή της αεροπερατότητας και της σωστής περιµετρικήςσφράγισηςστιςαπώλειεςαερόφερτουήχου Ο σηµαντικός ρόλος των υαλοπινάκων Γιαυψηλέςαπαιτήσειςσεηχοµόνωση: - Πλαίσια µε δυνατότητα υάλωσης µεγάλου πάχους, και καλή επίδοση σε δοκιµή αεροπερατότητας -Υαλοπίνακες µε µεγάλο διάκενο και ειδικές ηχοαπορροφητικές µεµβράνες, ή αέρια µε υψηλό µοριακό βάρος

23 Ηχοµόνωση

24 Ταξινόµηση Υαλοπετασµάτων

25 EXALCO - Υαλοπετάσµατα ΟΚΙΜΕΣ ΚΑΙ ΕΠΙ ΟΣΕΙΣ

26 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

27 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

28 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

29 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

30 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

31 Εργαστηριακοί Έλεγχοι Υαλοπετασµάτων Ift ROSENHEIM

32 EXALCO Πιστοποιητικά Υαλοπετασµάτων

33 EXALCO Τεχνικά Εγχειρίδια Κουφωµάτων Επιλογή κατάλληλων διατοµών Κοπές διατοµών Κατεργασίες διατοµών Ελαστικά παρεµβύσµατα Σύνδεση και ευθυγράµµιση διατοµών Μηχανισµός Υάλωση Τοποθέτηση κουφώµατος Συντήρηση κουφώµατος

34 EXALCO Τεχνικά Εγχειρίδια Υαλοπετασµάτων Γενικά χαρακτηριστικά Περιγραφή υαλοπετάσµατος Τοποθέτηση υαλοπετάσµατος Βάσεις στήριξης Στατικός έλεγχος Περιµετρική στεγάνωση Απορροές και εξαερισµός Ελαστικά παρεµβύσµατα Προβαλλόµενα παράθυρα Υάλωση Συντήρηση υαλοπετάσµατος

35 Αποτελέσµατα δοκιµών Απλά ίφυλλα ALBIO ΚΑΤΗΓΟΡΙΕΣ Αεροδιαπερατότητα A4 A4 A4 Α4 A4 Υδατοστεγανότητα Αντοχή σε ανεµοπίεση C4 C3 C4 C3 C4 600 Pa = 110 Km/h = 11 Beufaurt 450 Pa = 85 Km/h = 9 Beufaurt Κατηγορίες Αεροδιαπερατότητας: Α Αντοχή σε ανεµοπίεση: A B C

36 Αποτελέσµατα δοκιµών ίφυλλα µε περιµετρικό µηχανισµό ALBIO ΚΑΤΗΓΟΡΙΕΣ 101C 108C 109C 120C Αεροδιαπερατότητα A4 A4 A4 Α4 Υδατοστεγανότητα E E Αντοχή σε ανεµοπίεση C4 C3 C4 C3/B4 Κατηγορίες Αεροδιαπερατότητας: Α Pa = 85 Km/h = 9 Beufaurt 600 Pa = 110 Km/h = 11 Beufaurt Αντοχή σε ανεµοπίεση: A B C ΕΙ ΙΚΕΣ ΚΑΤΗΓΟΡΙΕΣ Ε750 Ε900 Ε1050

37 Αποτελέσµατα δοκιµών - Συρόµενο ALBIO ΚΑΤΗΓΟΡΙΕΣ Αεροδιαπερατότητα Υδατοστεγανότητα Αντοχή σε ανεµοπίεση A C4 Κατηγορίες Αεροδιαπερατότητας: Α Pa = 85 Km/h = 9 Beufaurt 600 Pa = 110 Km/h = 11 Beufaurt Αντοχή σε ανεµοπίεση: A B C ΕΙ ΙΚΕΣ ΚΑΤΗΓΟΡΙΕΣ Ε750 Ε900 Ε1050

38 Αποτελέσµατα δοκιµών Υαλοπετασµάτων ΚΑΤΗΓΟΡΙΕΣ Αεροδιαπερατότητα Υδατοστεγανότητα στατική Αντοχή σε ανεµοπίεση Αντοχή σε κρούση 102 AE RE kN/2.25kN Ι5/Ε5 ALBIO 130 AE RE kN/2.25kN Ι3/Ε4 600 Pa = 110 Km/h = 11 Beufaurt 450 Pa = 85 Km/h = 9 Beufaurt Κατηγορίες Αεροδιαπερατότητας: Α ΑΕ (ειδική κατηγορία) Αντοχή σε κρούση: Ε0, Ε1-200, Ε2-300, Ε3-450, Ε4 700

39 Συντελεστής Θερµοπερατότητας U f Albio 109 Albio 109C SuperThermo U f = 2,2-2,8 Watt/m 2 K U f = 1,6-2,0 Watt/m 2 K U f : Συντελεστής πλαισίου Μόνο αλουµινίου

40 Συντελεστής Θερµοπερατότητας U f Albio 225 Albio 230 U f = 3,1-5,1 Watt/m 2 K U f : Συντελεστής πλαισίου Μόνο αλουµινίου U f = 2,4-6,2 Watt/m 2 K
