Ανάπτυξη Ψηφιακού Μητρώου για τις Δικτυακές Υποδομές της χώρας με χρήση τεχνολογιών ArcGIS

Transcript

1 Μητρώο Δικτυακών Υποδομών Ανάπτυξη Ψηφιακού Μητρώου για τις Δικτυακές Υποδομές της χώρας με χρήση τεχνολογιών ArcGIS Παρουσίαση έργου Χ. Κισέογλου, Β. Τσίγκας - Ελληνική Φωτογραμμετρική ΕΠΕ 11 Μαΐου η Πανελλήνια Συνάντηση Χρηστών ArcGIS Χάρης Κισέογλου Υπεύθυνος έργου Elpho LTD Μητρώο Δικτυακών Υποδομών 1

2 Γενικές Πληροφορίες Τίτλος Έργου Αναθέτουσα Αρχή Φορέας Λειτουργίας, Κυρίος του Έργου Ανάδοχος Ανάπτυξη Ψηφιακού Μητρώου για τις Δικτυακές Υποδομές της χώρας «Κοινωνία της Πληροφορίας Α.Ε.» (ΚτΠ Α.Ε.) Υπουργείο Ψηφιακής Πολιτικής, Τηλεπικοινωνιών και Ενημέρωσης Γενική Γραμματεία Τηλεπικοινωνίων και Ταχυδρομείων Ένωση QnR AE Elpho ΕΠΕ Έναρξη Μητρώο Δικτυακών Υποδομών 2

3 Σκοπός του έργου Ανάπτυξη μιας ψηφιακής, διαδικτυακής εφαρμογής, μέσα από την οποία, γίνεται δυνατή η καταγραφή και η παρακολούθηση της κατάστασης του συνόλου των διαθέσιμων δικτυακών υποδομών της χώρας. Παράλληλα οι αρμόδιες υπηρεσίες του Υπουργείου, είναι σε θέση να επεξεργάζονται, να αναλύουν την διαθέσιμη πληροφορία, να εξάγουν αθροιστικά στατιστικά αποτελέσματα και χρήσιμα συμπεράσματα, τα οποία, αξιοποιούνται για τη διαμόρφωση πολιτικής από την Γενική Γραμματεία Τηλεπικοινωνιών και Ταχυδρομείων στον τομέα της ευρυζωνικότητας. Μητρώο Δικτυακών Υποδομών 3

4 Σκοπός του έργου Το ψηφιακό μητρώο περιλαμβάνει τις δικτυακές υποδομές που χρησιμοποούνται για τη συγκέντρωση και μεταφορά της τηλεπικοινωνιακής κίνησης, όπως: Δίκτυα οπτικών ινών ΔίκτυαMAN Σίκτυα τύπου ADSL, VDSL, Ενσύρματα δίκτυα που χρησιμοποιούνται για την κινητή τηλεφωνία Μητρώο Δικτυακών Υποδομών 4

5 Λειτουργικές Ενότητες Κεντρική Μονάδα Διαχείρισης Δεδομένων Windows Desktop App (ArcGIS Runtime.NET) Μονάδα Εισαγωγής και Επικαιροποίησης των Δεδομένων Web forms (Oracle ADF) Σύστημα αναφορών και στρατηγικού σχεδιασμού Oracle BI Διαδικτυακή πύλη Κεντρικός Εξοπλισμός 6 Physical Servers, Oracle DB, App Servers, ArcGIS Server Μητρώο Δικτυακών Υποδομών 5

6 Λειτουργικές Ενότητες Μονάδα Εισαγωγής και Επικαιροποίησης των Δεδομένων Κεντρική Μονάδα Διαχείρισης Δεδομένων Πάροχοι ΟΤΕ, Wind, Vodafone, κτλ Φορείς Δήμοι Διαδικτυακή πύλη Κεντρικός Εξοπλισμός Σύστημα αναφορών και στρατηγικού σχεδιασμού Μητρώο Δικτυακών Υποδομών 6

7 Κεντρική Μονάδα Διαχείρισης Δεδομένων Βάση Δεδομένων Καταγραφή όλων των δεδομένων, τα οποία σχετίζονται άμεσα ή έμμεσα με τις δικτυακές υποδομές τηλεπικοινωνιών της χώρας Πληροφορίες καλύπτουν τα ακόλουθα: Τεχνικά χαρακτηριστικά, όπως: Οπτική ίνα, χαλκός κλπ. Διαθέσιμη Χωρητικότητα Αγωγού (%) Τεχνολογία (ADSL, VDSL κλπ) Τύπος εγκατάστασης (Κτίριο, Καμπίνα, Φρεάτιο, Ιστός, Πυλώνας, κτλ) Τοπικός προσδιορισμός, όπως: Ακριβής γεωγραφική θέση Βάθος φρεατίων Ύψος (για εναέρια μέσα) Μητρώο Δικτυακών Υποδομών 7

8 Κεντρική Μονάδα Διαχείρισης Δεδομένων Βάση Δεδομένων (Κύριες Οντότητες) Node Containers (Εγκαταστάσεις) (Υποδομή που περιέχει έναν ή περισσότερους κόμβους, π.χ. οικίσκος, φρεάτιο) Nodes (Κόμβοι) (Εξοπλισμός αρχής και τέλους μιας όδευσης, π.χ. Modem) Links (Συνδέσεις) (Όδευση, π.χ. αγωγός, καλώδιο) Coverage Areas (Περιοχές Κάλυψης) (π.χ. κάλυψη δικτύου VDSL) Μητρώο Δικτυακών Υποδομών 8

9 Κεντρική Μονάδα Διαχείρισης Δεδομένων Βάση Δεδομένων Υποστήριξη Διεθνών και Ευρωπαϊκών πρότυπων γεωδεδομένων: ISO 19ΧΧΧ / TC 211 (Metadata, Data Specifications) Ευρωπαϊκή Οδηγία INSPIRE (Metadata, Data Specifications) Μητρώο Δικτυακών Υποδομών 9

10 Κεντρική Μονάδα Διαχείρισης Δεδομένων Desktop εφαρμογή Εφαρμογή κεντρικής διαχείρισης των δεδομένων και ροών του Μητρώου Υποδομών. Αφορά αποκλειστικά εσωτερικούς χρήστες αναβαθμισμένης πρόσβασης και διαχειριστές. Από την εφαρμογή μπορούμε Να τροποποιήσουμε οποιοδήποτε περιμετρικό πίνακα Να εγκρίνουμε/απορρίψουμε υποβολές Να ελέγχουμε υποβολές Να αναζητήσουμε/προσπελάσουμε συνολικά τα δεδομένα του Μητρώου Να διαχειριστούμε χρήστες / ρόλους / δικαιώματα Να δημιουργήσουμε εκτυπώσεις και αναφορές Να πλοηγηθούμε στα γεωγραφικά δεδομένα Μητρώο Δικτυακών Υποδομών 10

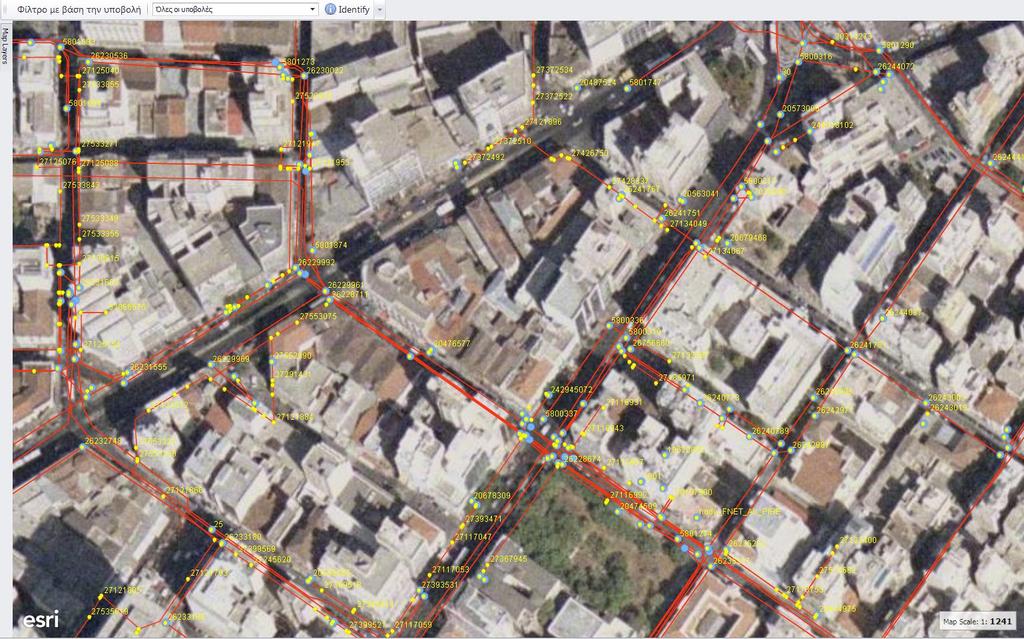

11 Κεντρική Μονάδα Διαχείρισης Δεδομένων Μητρώο Δικτυακών Υποδομών 11

12 Χαρτογραφικό Υπόβαθρο Υπόβαθρα αναφοράς ΕΚΧΑ ΑΕ (Κτηματολόγιο) Ορθοφωτογραφίες LSO, VLSO Μητρώο Δικτυακών Υποδομών 12

13 Γεωγραφική Απεικόνιση Μητρώο Δικτυακών Υποδομών 13

14 Γεωγραφική Απεικόνιση Τεχνολογίες (Desktop Application) ArcGIS Server Rest Services ArcGIS Runtime.NET.NET C# Μητρώο Δικτυακών Υποδομών 14

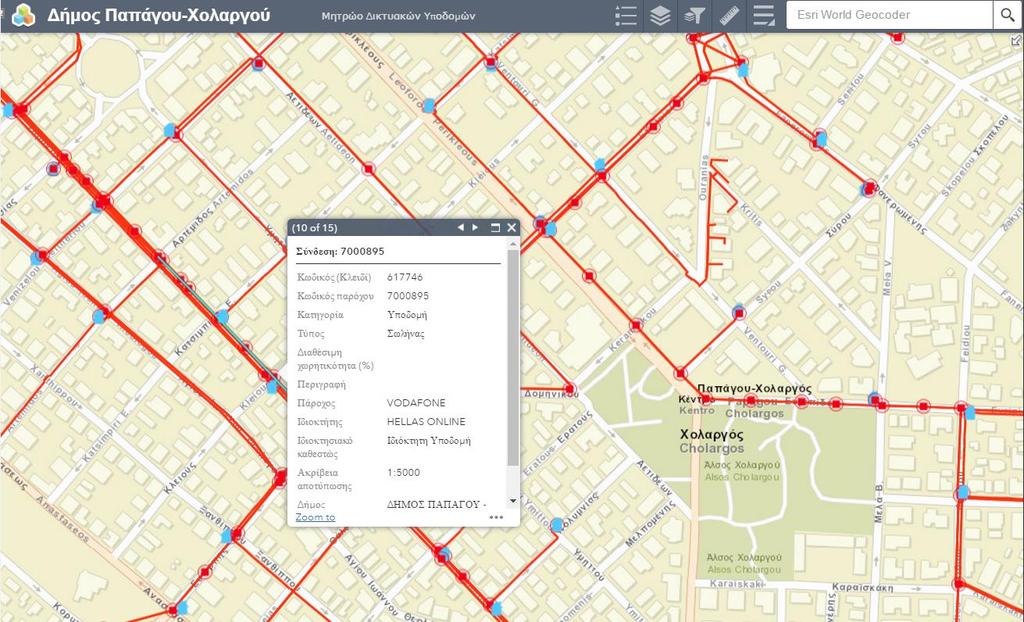

15 Γεωγραφική Απεικόνιση Τεχνολογίες (Web Application Δήμοι) ArcGIS Server Rest Services ArcGIS Online Web Map Web App (AppBuilder) Μητρώο Δικτυακών Υποδομών 15

16 Μονάδα Εισαγωγής και Επικαιροποίησης των Δεδομένων Εισαγωγή στο μητρώο υποδομών όλων των διαθέσιμων δεδομένων από εμπλεκόμενους φορείς o o o Παρόχους διαχειριστές / ιδιοκτήτες δικτύων άλλους φορείς οι οποίοι ενδέχεται να διαθέτουν πληροφορία που μπορεί να αξιοποιηθεί Η πρόσβαση στη Μονάδα Εισαγωγής και Επικαιροποίησης των Δεδομένων γίνεται από το portal του έργου. Μητρώο Δικτυακών Υποδομών 16

17 Μονάδα Εισαγωγής και Επικαιροποίησης των Δεδομένων Μητρώο Δικτυακών Υποδομών 17

18 Σύστημα αναφορών και στρατηγικού σχεδιασμού Ένας μηχανισμός ανάλυσης δεδομένων και εξαγωγής συμπερασμάτων. Δίνεται η δυνατότητα σε διαβαθμισμένους χρήστες να έχουν πρόσβαση στα επεξεργασμένα δεδομένα του συστήματος, από τα οποία να μπορούν να εξάγουν χρήσιμα συμπεράσματα o o Άντληση, συγκέντρωση, ανάλυση και παρουσίαση δεδομένων που συλλέγονται από τα διάφορα υποσυστήματα του του Ψηφιακού Μητρώου Εκτύπωση αναφορών και λοιπών εξαγόμενων στοιχείων και εξαγωγή σε ηλεκτρονικά αρχεία φύλλων δεδομένων (spreadsheets) Μητρώο Δικτυακών Υποδομών 18

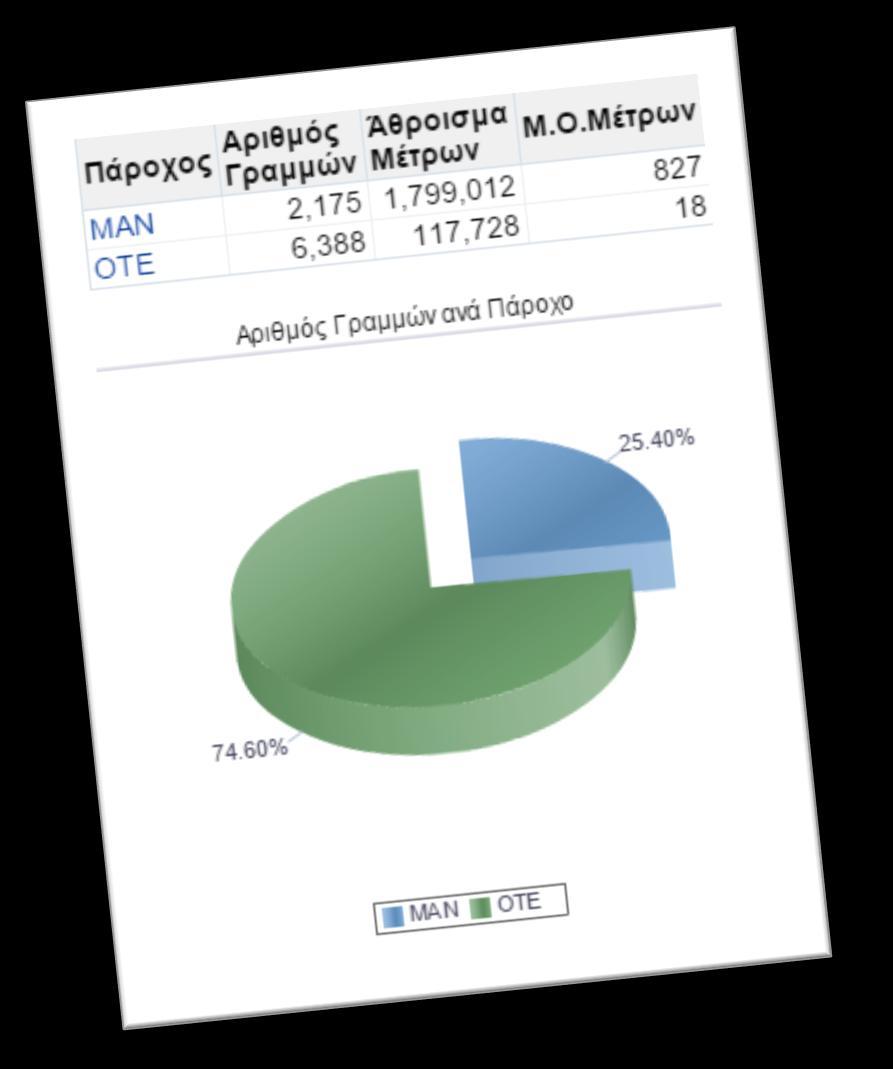

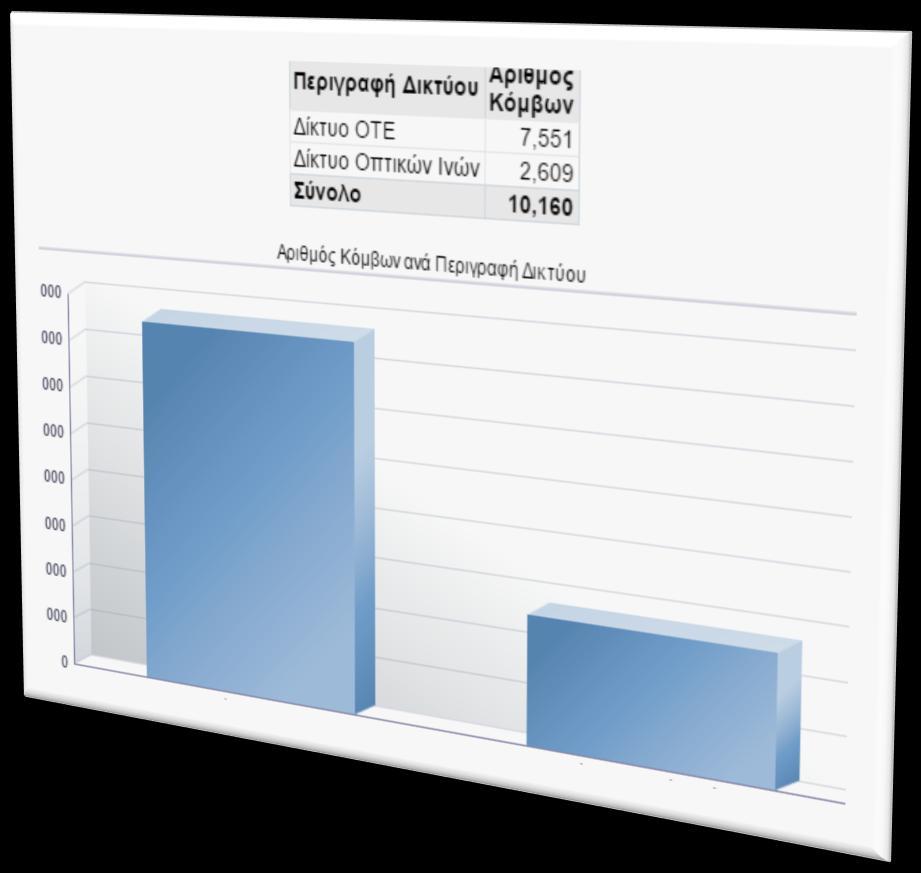

19 Σύστημα αναφορών και στρατηγικού σχεδιασμού Μητρώο Δικτυακών Υποδομών 19

20 Κεντρικός Εξοπλισμός 6 Εξυπηρετητές (servers) (2 X Dell PowerEdge X Dell PowerEdge 715) Συσκευή δικτυακής αποθήκευσης 10 TBytes (Raid, FC connectivity) Συσκευή ασφάλειας Πρόσβασης (Firewall) Συσκευής Αδιάλειπτης Παροχής Ισχύος (UPS) Σύστημα λήψης αντιγράφων ασφαλείας Υψηλή Διαθεσιμότητα Μητρώο Δικτυακών Υποδομών 20
