1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΑΡ. ΜΕΛ.: 66 / 13 ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΣΠΑΤΩΝ - ΑΡΤΕΜΙΔΟΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΜΕΛΕΤΗ ΠΡΟΜΗΘΕΙΑ ΥΔΡΟΜΕΤΡΗΤΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 ΣΥΝΟΛΙΚΗ ΔΑΠΑΝΗ: ,70 ΠΕΡΙΕΧΟΜΕΝΑ: 1. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ

2 3. ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ 4. ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΣΠΑΤΩΝ - ΑΡΤΕΜΙΔΟΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: Προμήθεια υδρομετρητών ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα μελέτη γίνεται κατόπιν εντολής του Δημάρχου και αφορά την προμήθεια υδρομετρητών για τις ανάγκες της Υπηρεσίας Ύδρευσης του Δήμου. Οι προς προμήθεια υδρομετρητές, θα είναι ταχυμετρικοί, ξηρού τύπου, πολλαπλής ριπής, με δυνατότητα προσθήκης συστήματος ανάγνωσης δεδομένων από απόσταση και θα συνοδεύονται από βαλβίδα αντεπιστροφής. Επίσης, στη μελέτη προβλέπεται η προμήθεια πλαστικών σφραγίδων υδρομέτρων, καθώς και σφαιρικών κρουνών με σύστημα κλειδώματος. Ο προϋπολογισμός της προμήθειας αναμένεται να ανέλθει στο ποσόν των ,00 χωρίς Φ.Π.Α. και με Φ.Π.Α ,70. Για την εκτέλεση της προμήθειας, έχει προβλεφθεί πίστωση στον προϋπολογισμό του Δήμου έτους 2013, ποσού ,00 με Κ.Α Η προμήθεια έχει ενταχθεί στο εγκεκριμένο Ενιαίο Πρόγραμμα Προμηθειών έτους 2013 για ποσό ,00 πλέον Φ.Π.Α. 23%, σύμφωνα με το υπ αριθ. πρωτ. Π1/1442/ έγγραφο του Υπουργείο Ανάπτυξης & Ανταγωνιστικότητας Η προμήθεια θα εκτελεσθεί σύμφωνα με τις διατάξεις του ΕΚΠΟΤΑ, με ανοιχτό διαγωνισμό και κριτήριο κατακύρωσης τη συμφερότερη προσφορά. Άρτεμις, 10 / 09 / 13 ΘΕΩΡΗΘΗΚΕ Άρτεμις, 10 / 09 / Ο - - Ο - ΠΡΟΙΣΤΑΜΕΝΟΣ Τ.Υ.Δ.Α. ΣΥΝΤΑΞΑΣ ΓΕΩΡΓΑΣ ΑΓΓΕΛΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΓΚΡΕΚΑΣ ΔΙΑΜΑΝΤΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ

3 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΣΠΑΤΩΝ - ΑΡΤΕΜΙΔΟΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: Προμήθεια υδρομετρητών ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Τεχνική προδιαγραφή Νο 1 ΥΔΡΟΜΕΤΡΗΤΗΣ ½ ΠΟΛΛΑΠΛΗΣ ΡΙΠΗΣ ΞΗΡΟΥ ΤΥΠΟΥ, ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΠΡΟΣΘΗΚΗΣ ΣΥΣΤΗΜΑΤΟΣ ΑΝΑΓΝΩΣΗΣ ΔΕΔΟΜΕΝΩΝ ΑΠΟ ΑΠΟΣΤΑΣΗ (AMR), ΧΩΡΙΣ ΤΗΝ ΑΦΑΙΡΕΣΗ ΤΟΥ ΥΔΡΟΜΕΤΡΗΤΗ 1. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι μετρητές θα είναι ταχυμετρικοί, 1/2" ξηρού τύπου, με αντιμαγνητική προστασία, πολλαπλής ριπής, ευθείας ή μικτής ανάγνωσης, με μηχανισμό ενδείξεων ερμητικά σφραγισμένο σε ειδικό θάλαμο με κενό αέρος. 1.1 Θα είναι ειδικά κατασκευασμένοι για ασφαλή λειτουργία και μέτρηση ακριβείας σε δίκτυο διανομής ποσίμου ύδατος. 1.2 Οι μετρητές θα είναι για πίεση λειτουργίας 16 bar τουλάχιστον, και θερμοκρασία από 0 μέχρι 50 βαθμούς Κελσίου. 1.3 Οι μετρητές θα τοποθετηθούν εντός φρεατίων επί του πεζοδρομίου, σε οριζόντια θέση λειτουργίας, καθώς και σε collecter. 1.4 Οι προσφερόμενοι υδρομετρητές θα πρέπει να έχουν έγκριση M.I.D. Οι μετρητές θα πρέπει να είναι κατασκευασμένοι σύμφωνα με τον κανονισμό τυποποίησης ΙSO Όσον αφορά τα μετρολογικά τους στοιχεία, θα πληρούν τουλάχιστον τα προβλεπόμενα από την κατηγορία C της κατευθυντηρίου γραμμής 75/33 της ΕΟΚ ή κατά M.I.D., ή την κατηγορία C του ISO Τα μεγέθη,τα υλικά κατασκευής, τα τεχνολογικά χαρακτηριστικά, η ακρίβεια ενδείξεων, τα ανεκτά σφάλματα, η πτώση πίεσης, η στεγανότητα, η αντοχή στην πίεση και τα χαρακτηριστικά του μετρητικού μηχανισμού θα είναι σύμφωνα με τους παραπάνω αναφερόμενους κανονισμούς και οδηγίες. 1.5 Για κατασκευαστικά κ.λ. στοιχεία που δεν αναφέρονται στην παρούσα διακήρυξη ισχύουν τα προβλεπόμενα από τα παραπάνω πρότυπα. 1.6 Γίνονται δεκτοί υδρομετρητές που είναι κατασκευασμένοι σύμφωνα με άλλες ισοδύναμες ή αυστηρότερες προδιαγραφές, με την προϋπόθεση ότι θα καλύπτουν πλήρως τις τεχνικές προδιαγραφές της Διακήρυξης και θα διαθέτουν απαραίτητα ή το σήμα έγκρισης προτύπων Ε.Ε.(Οδηγία 75/33), ή έγκριση κυκλοφορίας από το Υπουργείο Εμπορίου ή M.I.D. Στην περίπτωση αυτή ο προμηθευτής πρέπει να επισυνάψει με την προσφορά του, δύο αντίγραφα των κρατικών προδιαγραφών στην Ελληνική, καθώς και το πρωτότυπο μαζί με συγκριτικό πίνακα με τις υπάρχουσες διαφορές μεταξύ των κρατικών προδιαγραφών και των αναφερόμενων στην παρούσα διακήρυξη. 1.7 Οι προσφερόμενοι μετρητές πρέπει να έχουν δοκιμαστεί με επιτυχία από επιχειρήσεις ύδρευσης στην Ελλάδα ή την Ε.Ε. επί αρκετό χρόνο. Τούτο θα προκύπτει από σχετικές βεβαιώσεις που θα προσκομίσει ο προμηθευτής μαζί με την

4 προσφορά του. Αν πρόκειται για μετρητή νέου τύπου ο προμηθευτής οφείλει να χορηγήσει πλήρη τεχνικά και λειτουργικά στοιχεία. Η Υπηρεσία επιθυμεί επί ποινή αποκλεισμού τα ακόλουθα : α. Το προστατευτικό του μετρητικού μηχανισμού να είναι από ορείχαλκο και ο μετρητικός μηχανισμός να βρίσκεται σε κενό αέρος. β. Τα κάλυμμα του μετρητικού μηχανισμού να είναι πλαστικό γ. Το περικάλυμμα του μετρητικού μηχανισμού να είναι ορειχάλκινο και να έχει ύψος μεγαλύτερο των 25χιλιοστών. δ. Το υλικό κατασκευής του σώματος του υδρομετρητή να είναι ορείχαλκος με περιεκτικότητα σε χαλκό 57-75% και κατάλληλες αναλογίες ψευδάργυρου, κασσίτερου κλπ που να εξασφαλίζουν ικανοποιητικές μηχανικές ιδιότητες. Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. ε. Για την άμεση αντίληψη της κίνησης (λειτουργίας)του μηχανισμού και για τη ρύθμιση του υδρομέτρου με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές. στ. Όλοι οι τύποι υδρομετρητών θα έχουν δυνατότητα μηδενισμού του μετρητικού μηχανισμού. 2. ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το μήκος του σώματος των μετρητών από άκρου εις άκρον χωρίς ρακόρ πρέπει να είναι 145 mm 150 mm (G3/4"). 2.1 Στο στόμιο εισαγωγής νερού στους μετρητές θα προσαρμόζεται φίλτρο σωληνωτού τύπου, του οποίου η ελεύθερη επιφάνεια θα είναι τουλάχιστον διπλάσια από την διατομή εισόδου του νερού και να έχει και δεύτερο φίλτρο στο μηχανισμό. 2.2 Στο σώμα των μετρητών θα υπάρχει ανάγλυφη σήμανση της κατεύθυνσης ροής με βέλος επαρκούς μεγέθους σε μία τουλάχιστον θέση. 2.3 Ο αριθμός σειράς των μετρητών θα εκτυπώνεται με έντονα στοιχεία σε μία θέση. Η θέση αυτή θα είναι στο άνω μέρος της στεφάνης του περιβλήματος του μετρητικού μηχανισμού με ύψος στοιχείων 3-5 mm. 2.4 Στο κάλυμμα των μετρητών θα υπάρχει με ανεξίτηλα εκτυπωμένη ή χαραγμένη η επωνυμία ή το σήμα του εργοστασίου κατασκευής, ή η ονομασία του τύπου του μετρητή. 2.5 Για την σφράγιση των μετρητών οι προεξοχές που υπάρχουν στο περίβλημα του μετρητικού μηχανισμού για την κοχλίωσή του στο σώμα, θα είναι τρυπημένες με διάμετρο 2 mm. 2.6 Η άρθρωση συναρμογής καλύμματος-περιβλήματος μετρητικού μηχανισμού πρέπει να εξασφαλίζει ασφαλή και ομαλή λειτουργικότητα. 2.7 Στο μετρητικό μηχανισμό θα υπάρχει θέση για να προστεθεί μελλοντικά πομποδέκτης για σύστημα τηλεμέτρησης, χωρίς την απομάκρυνση του υδρομετρητή και χωρίς καλώδια. 2.8 Ο υδρομετρητής στην έξοδο του θα έχει βαλβίδα αντεπιστροφής τύπου Ocean. 3. ΤΕΧΝΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι μετρητές θα είναι κατασκευασμένοι κατά τρόπον ώστε 3.1 Να εξασφαλίζεται μακρά χρήση χωρίς προβλήματα.

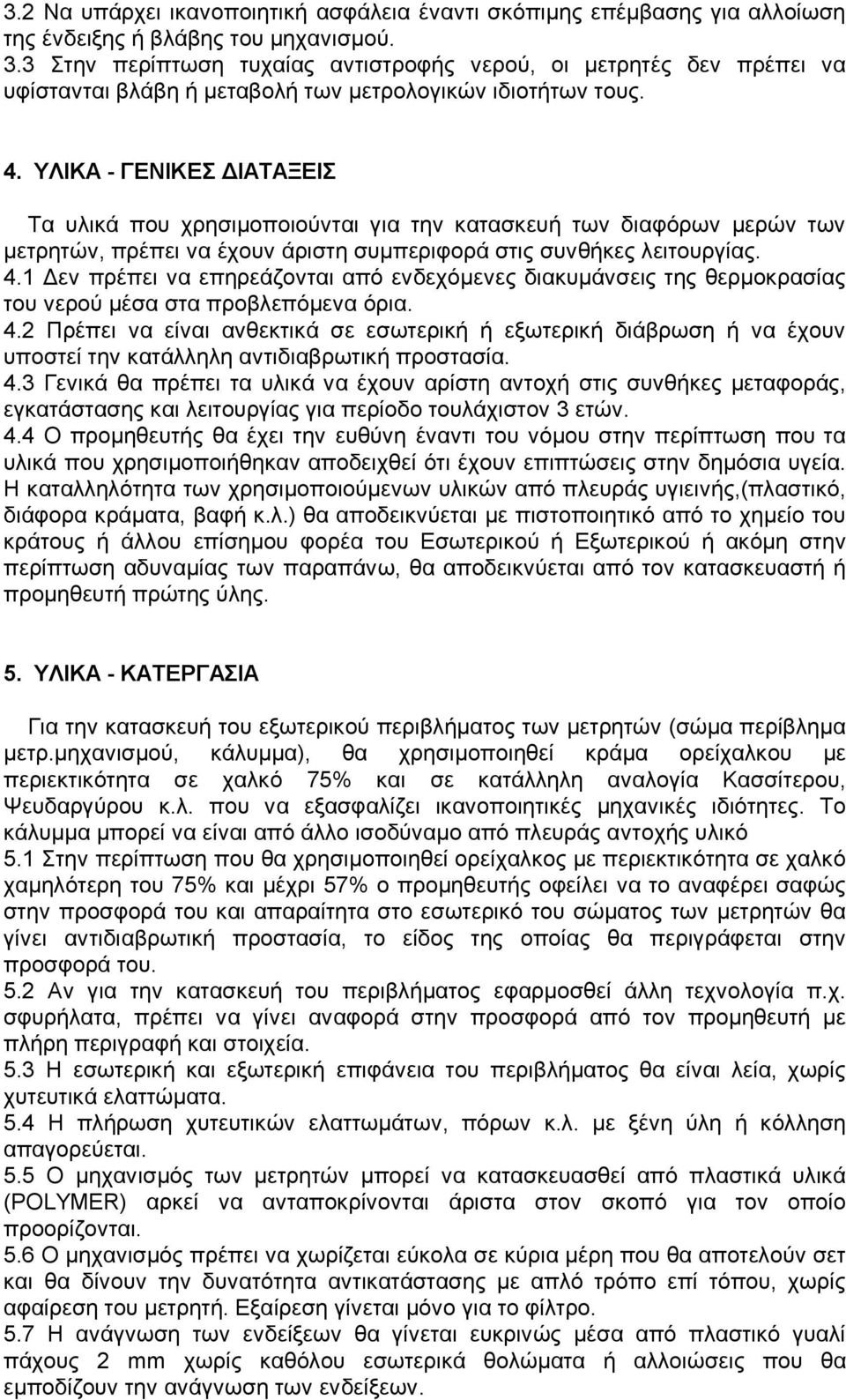

5 3.2 Να υπάρχει ικανοποιητική ασφάλεια έναντι σκόπιμης επέμβασης για αλλοίωση της ένδειξης ή βλάβης του μηχανισμού. 3.3 Στην περίπτωση τυχαίας αντιστροφής νερού, οι μετρητές δεν πρέπει να υφίστανται βλάβη ή μεταβολή των μετρολογικών ιδιοτήτων τους. 4. ΥΛΙΚΑ - ΓΕΝΙΚΕΣ ΔΙΑΤΑΞΕΙΣ Τα υλικά που χρησιμοποιούνται για την κατασκευή των διαφόρων μερών των μετρητών, πρέπει να έχουν άριστη συμπεριφορά στις συνθήκες λειτουργίας. 4.1 Δεν πρέπει να επηρεάζονται από ενδεχόμενες διακυμάνσεις της θερμοκρασίας του νερού μέσα στα προβλεπόμενα όρια. 4.2 Πρέπει να είναι ανθεκτικά σε εσωτερική ή εξωτερική διάβρωση ή να έχουν υποστεί την κατάλληλη αντιδιαβρωτική προστασία. 4.3 Γενικά θα πρέπει τα υλικά να έχουν αρίστη αντοχή στις συνθήκες μεταφοράς, εγκατάστασης και λειτουργίας για περίοδο τουλάχιστον 3 ετών. 4.4 Ο προμηθευτής θα έχει την ευθύνη έναντι του νόμου στην περίπτωση που τα υλικά που χρησιμοποιήθηκαν αποδειχθεί ότι έχουν επιπτώσεις στην δημόσια υγεία. Η καταλληλότητα των χρησιμοποιούμενων υλικών από πλευράς υγιεινής,(πλαστικό, διάφορα κράματα, βαφή κ.λ.) θα αποδεικνύεται με πιστοποιητικό από το χημείο του κράτους ή άλλου επίσημου φορέα του Εσωτερικού ή Εξωτερικού ή ακόμη στην περίπτωση αδυναμίας των παραπάνω, θα αποδεικνύεται από τον κατασκευαστή ή προμηθευτή πρώτης ύλης. 5. ΥΛΙΚΑ - ΚΑΤΕΡΓΑΣΙΑ Για την κατασκευή του εξωτερικού περιβλήματος των μετρητών (σώμα περίβλημα μετρ.μηχανισμού, κάλυμμα), θα χρησιμοποιηθεί κράμα ορείχαλκου με περιεκτικότητα σε χαλκό 75% και σε κατάλληλη αναλογία Κασσίτερου, Ψευδαργύρου κ.λ. που να εξασφαλίζει ικανοποιητικές μηχανικές ιδιότητες. Το κάλυμμα μπορεί να είναι από άλλο ισοδύναμο από πλευράς αντοχής υλικό 5.1 Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. 5.2 Αν για την κατασκευή του περιβλήματος εφαρμοσθεί άλλη τεχνολογία π.χ. σφυρήλατα, πρέπει να γίνει αναφορά στην προσφορά από τον προμηθευτή με πλήρη περιγραφή και στοιχεία. 5.3 Η εσωτερική και εξωτερική επιφάνεια του περιβλήματος θα είναι λεία, χωρίς χυτευτικά ελαττώματα. 5.4 Η πλήρωση χυτευτικών ελαττωμάτων, πόρων κ.λ. με ξένη ύλη ή κόλληση απαγορεύεται. 5.5 Ο μηχανισμός των μετρητών μπορεί να κατασκευασθεί από πλαστικά υλικά (POLYMER) αρκεί να ανταποκρίνονται άριστα στον σκοπό για τον οποίο προορίζονται. 5.6 Ο μηχανισμός πρέπει να χωρίζεται εύκολα σε κύρια μέρη που θα αποτελούν σετ και θα δίνουν την δυνατότητα αντικατάστασης με απλό τρόπο επί τόπου, χωρίς αφαίρεση του μετρητή. Εξαίρεση γίνεται μόνο για το φίλτρο. 5.7 Η ανάγνωση των ενδείξεων θα γίνεται ευκρινώς μέσα από πλαστικό γυαλί πάχους 2 mm χωρίς καθόλου εσωτερικά θολώματα ή αλλοιώσεις που θα εμποδίζουν την ανάγνωση των ενδείξεων.

6 6. ΜΕΤΡΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ Τα μετρολογικά στοιχεία που πρέπει να έχουν οι προσφερόμενοι μετρητές θα είναι τα προβλεπόμενα για την κατηγορία C ή R160 της οδηγίας 75/33 της Ε.Ο.Κ. Ή MID 6.1 Μονάδα μέτρησης θα είναι το κυβικό μέτρο (m3) τα πολλαπλάσια και υποπολλαπλάσια αυτού. 6.2 Οι παροχές θα είναι: Q1:0, m³/h, Q2:0,025 m³/h, Q3:2,5 m³/h, Q4:3,125 m³/h και το R(Q3/Q1)= Τα μετρολογικά στοιχεία των μετρητών θα αναφέρονται σαφώς στην προσφορά. 7. ΑΚΡΙΒΕΙΑ ΕΝΔΕΙΞΕΩΝ - ΜΕΓΙΣΤΑ ΑΝΕΚΤΑ ΣΦΑΛΜΑΤΑ Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qt συμπεριλαμβανομένης και της Qmax δεν θα υπερβαίνει το +/- 2%. 7.1 Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qmin συμπεριλαμβανομένης και της Qt εξαιρουμένης (ευαισθησίας) δεν υπερβαίνει το +/- 5% 7.2. Μεγάλη σημασία θα δοθεί από την υπηρεσία στο σημείο έναρξης καταγραφής που δεν πρέπει να είναι μεγαλύτερο του 5 λίτρα, ανεξάρτητα από το σφάλμα που πάντως θα πρέπει να βρίσκεται σε λογικά επίπεδα. 8. ΠΤΩΣΗ ΠΙΕΣΕΩΣ Η απώλεια πιέσεως η οφειλομένη στο μετρητή δεν πρέπει να υπερβαίνει τα 0,25 bar υπό ονομαστική παροχή Qn και το 1bar στην μεγίστη παροχή Qmax Η καμπύλη των απωλειών λόγω τριβών συναρτήσει της παροχής θα επισυνάπτεται στην προσφορά. 9. ΣΤΕΓΝΩΤΗΣ - ΑΝΤΟΧΗ ΣΤΗΝ ΠΙΕΣΗ Οι μετρητές πρέπει να αντέχουν τη συχνή πίεση του νερού για την οποία είναι κατασκευασμένοι (πίεση λειτουργίας) χωρίς να παρουσιάζονται προβλήματα ή ελαττώματα όπως διαρροές, εφιδρώσεις των τοιχωμάτων, παραμορφώσεις κ.λ.π. Η πίεση λειτουργίας του μετρητή θα είναι τουλάχιστον 16 bar Ο έλεγχος στεγανότητας πρέπει να αποδείξει ότι ο μετρητής αντέχει χωρίς διαρροή, εφίδρωση των τοιχωμάτων, σε πίεση ίση με 1,6 φορές τη μεγίστη πίεση λειτουργίας (κατ' ελάχιστον 25 bar) εφαρμοζόμενη επί 15 λεπτά Κάθε μετρητής πρέπει να μπορεί να αντέξει χωρίς καταστροφή ή εμπλοκή πίεση 2 φορές τη μέγιστη πίεση λειτουργίας (κατ' ελάχιστον 32 bar) εφαρμοζόμενη επί 1 λεπτό. Για την αποφυγή θραύσεων των καπακιών σε περίπτωση πλήγματος τα υδρόμετρα θα δοκιμαστούν στα 30 bar επί 1 λεπτό. 10. ΜΕΤΡΗΤΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ Η διάταξη της ενδείξεως πρέπει να επιτρέπει την εύκολη, ασφαλή και σωστή ανάγνωση του όγκου του μετρουμένου νερού που εκφράζεται σε κυβικά μέτρα (παράγρ. 6.1).

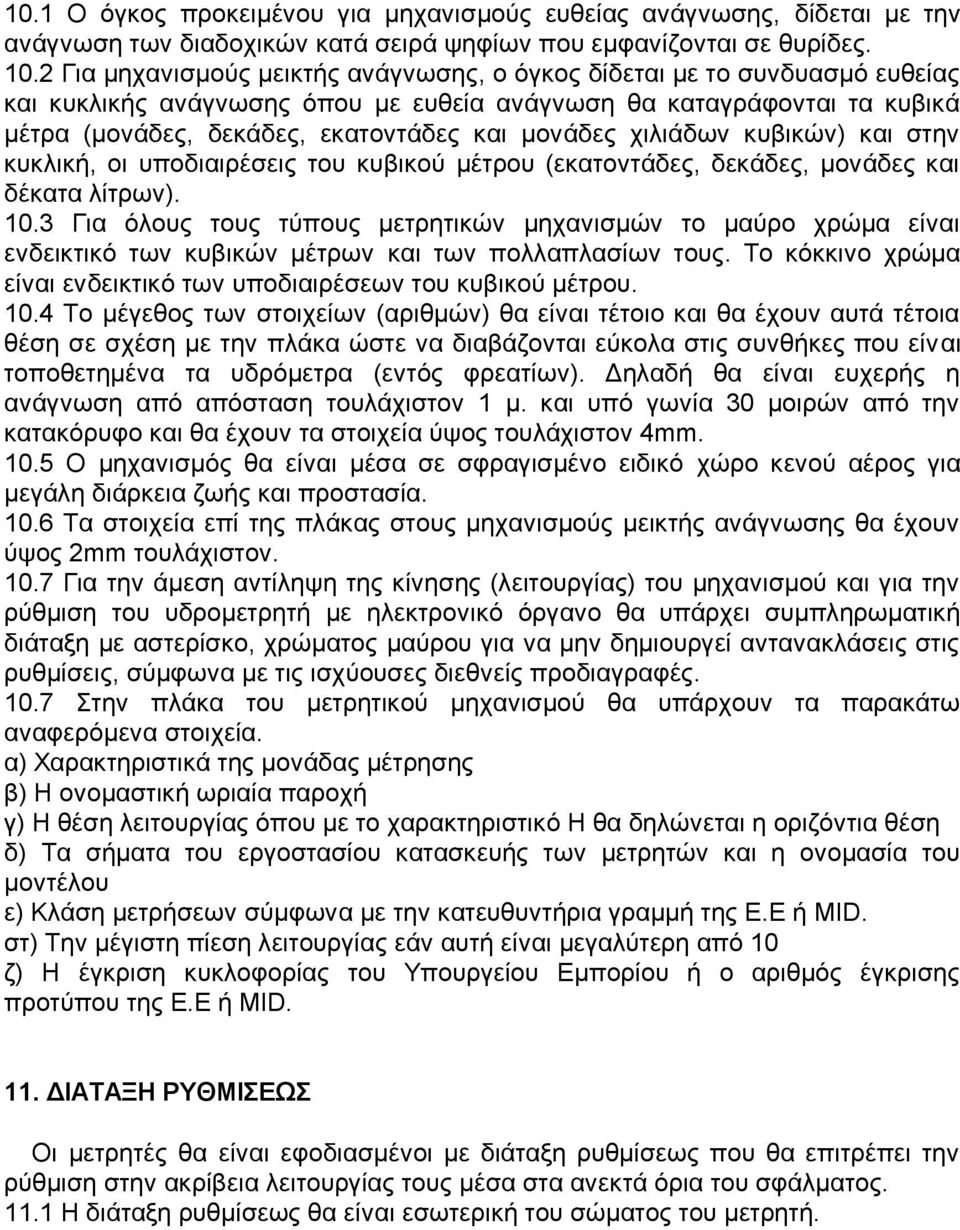

7 10.1 Ο όγκος προκειμένου για μηχανισμούς ευθείας ανάγνωσης, δίδεται με την ανάγνωση των διαδοχικών κατά σειρά ψηφίων που εμφανίζονται σε θυρίδες Για μηχανισμούς μεικτής ανάγνωσης, ο όγκος δίδεται με το συνδυασμό ευθείας και κυκλικής ανάγνωσης όπου με ευθεία ανάγνωση θα καταγράφονται τα κυβικά μέτρα (μονάδες, δεκάδες, εκατοντάδες και μονάδες χιλιάδων κυβικών) και στην κυκλική, οι υποδιαιρέσεις του κυβικού μέτρου (εκατοντάδες, δεκάδες, μονάδες και δέκατα λίτρων) Για όλους τους τύπους μετρητικών μηχανισμών το μαύρο χρώμα είναι ενδεικτικό των κυβικών μέτρων και των πολλαπλασίων τους. Το κόκκινο χρώμα είναι ενδεικτικό των υποδιαιρέσεων του κυβικού μέτρου Το μέγεθος των στοιχείων (αριθμών) θα είναι τέτοιο και θα έχουν αυτά τέτοια θέση σε σχέση με την πλάκα ώστε να διαβάζονται εύκολα στις συνθήκες που είναι τοποθετημένα τα υδρόμετρα (εντός φρεατίων). Δηλαδή θα είναι ευχερής η ανάγνωση από απόσταση τουλάχιστον 1 μ. και υπό γωνία 30 μοιρών από την κατακόρυφο και θα έχουν τα στοιχεία ύψος τουλάχιστον 4mm Ο μηχανισμός θα είναι μέσα σε σφραγισμένο ειδικό χώρο κενού αέρος για μεγάλη διάρκεια ζωής και προστασία Τα στοιχεία επί της πλάκας στους μηχανισμούς μεικτής ανάγνωσης θα έχουν ύψος 2mm τουλάχιστον Για την άμεση αντίληψη της κίνησης (λειτουργίας) του μηχανισμού και για την ρύθμιση του υδρομετρητή με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο, χρώματος μαύρου για να μην δημιουργεί αντανακλάσεις στις ρυθμίσεις, σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές Στην πλάκα του μετρητικού μηχανισμού θα υπάρχουν τα παρακάτω αναφερόμενα στοιχεία. α) Χαρακτηριστικά της μονάδας μέτρησης β) Η ονομαστική ωριαία παροχή γ) Η θέση λειτουργίας όπου με το χαρακτηριστικό Η θα δηλώνεται η οριζόντια θέση δ) Τα σήματα του εργοστασίου κατασκευής των μετρητών και η ονομασία του μοντέλου ε) Κλάση μετρήσεων σύμφωνα με την κατευθυντήρια γραμμή της Ε.Ε ή MID. στ) Την μέγιστη πίεση λειτουργίας εάν αυτή είναι μεγαλύτερη από 10 ζ) Η έγκριση κυκλοφορίας του Υπουργείου Εμπορίου ή ο αριθμός έγκρισης προτύπου της Ε.Ε ή MID. 11. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΕΩΣ Οι μετρητές θα είναι εφοδιασμένοι με διάταξη ρυθμίσεως που θα επιτρέπει την ρύθμιση στην ακρίβεια λειτουργίας τους μέσα στα ανεκτά όρια του σφάλματος Η διάταξη ρυθμίσεως θα είναι εσωτερική του σώματος του μετρητή.

8 Τεχνική προδιαγραφή Νο 2 ΥΔΡΟΜΕΤΡΗΤΗΣ ¾ ΠΟΛΛΑΠΛΗΣ ΡΙΠΗΣ ΞΗΡΟΥ ΤΥΠΟΥ, ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΠΡΟΣΘΗΚΗΣ ΣΥΣΤΗΜΑΤΟΣ ΑΝΑΓΝΩΣΗΣ ΔΕΔΟΜΕΝΩΝ ΑΠΟ ΑΠΟΣΤΑΣΗ (AMR), ΧΩΡΙΣ ΤΗΝ ΑΦΑΙΡΕΣΗ ΤΟΥ ΥΔΡΟΜΕΤΡΗΤΗ 1. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι μετρητές θα είναι ταχυμετρικοί, 3/4" ξηρού τύπου, με αντιμαγνητική προστασία, πολλαπλής ριπής, ευθείας ή μικτής ανάγνωσης, με μηχανισμό ενδείξεων ερμητικά σφραγισμένο σε ειδικό θάλαμο με κενό αέρος. 1.1 Θα είναι ειδικά κατασκευασμένοι για ασφαλή λειτουργία και μέτρηση ακριβείας σε δίκτυο διανομής ποσίμου ύδατος. 1.2 Οι μετρητές θα είναι για πίεση λειτουργίας 16 bar τουλάχιστον, και θερμοκρασία από 0 μέχρι 50 βαθμούς Κελσίου. 1.3 Οι μετρητές θα τοποθετηθούν εντός φρεατίων επί του πεζοδρομίου, σε οριζόντια θέση λειτουργίας, καθώς και σε collecter. 1.4 Οι προσφερόμενοι υδρομετρητές θα πρέπει να έχουν έγκριση M.I.D. Οι μετρητές θα πρέπει να είναι κατασκευασμένοι σύμφωνα με τον κανονισμό τυποποίησης ΙSO Όσον αφορά τα μετρολογικά τους στοιχεία, θα πληρούν τουλάχιστον τα προβλεπόμενα από την κατηγορία C της κατευθυντηρίου γραμμής 75/33 της ΕΟΚ ή κατά M.I.D., ή την κατηγορία C του ISO Τα μεγέθη,τα υλικά κατασκευής, τα τεχνολογικά χαρακτηριστικά, η ακρίβεια ενδείξεων, τα ανεκτά σφάλματα, η πτώση πίεσης, η στεγανότητα, η αντοχή στην πίεση και τα χαρακτηριστικά του μετρητικού μηχανισμού θα είναι σύμφωνα με τους παραπάνω αναφερόμενους κανονισμούς και οδηγίες. 1.5 Για κατασκευαστικά κ.λ. στοιχεία που δεν αναφέρονται στην παρούσα διακήρυξη ισχύουν τα προβλεπόμενα από τα παραπάνω πρότυπα. 1.6 Γίνονται δεκτοί υδρομετρητές που είναι κατασκευασμένοι σύμφωνα με άλλες ισοδύναμες ή αυστηρότερες προδιαγραφές, με την προϋπόθεση ότι θα καλύπτουν πλήρως τις τεχνικές προδιαγραφές της Διακήρυξης και θα διαθέτουν απαραίτητα ή το σήμα έγκρισης προτύπων Ε.Ε.(Οδηγία 75/33), ή έγκριση κυκλοφορίας από το Υπουργείο Εμπορίου ή M.I.D. Στην περίπτωση αυτή ο προμηθευτής πρέπει να επισυνάψει με την προσφορά του, δύο αντίγραφα των κρατικών προδιαγραφών στην Ελληνική, καθώς και το πρωτότυπο μαζί με συγκριτικό πίνακα με τις υπάρχουσες διαφορές μεταξύ των κρατικών προδιαγραφών και των αναφερόμενων στην παρούσα διακήρυξη. 1.7 Οι προσφερόμενοι μετρητές πρέπει να έχουν δοκιμαστεί με επιτυχία από επιχειρήσεις ύδρευσης στην Ελλάδα ή την Ε.Ε. επί αρκετό χρόνο. Τούτο θα προκύπτει από σχετικές βεβαιώσεις που θα προσκομίσει ο προμηθευτής μαζί με την προσφορά του. Αν πρόκειται για μετρητή νέου τύπου ο προμηθευτής οφείλει να χορηγήσει πλήρη τεχνικά και λειτουργικά στοιχεία. Η Υπηρεσία επιθυμεί επί ποινή αποκλεισμού τα ακόλουθα :

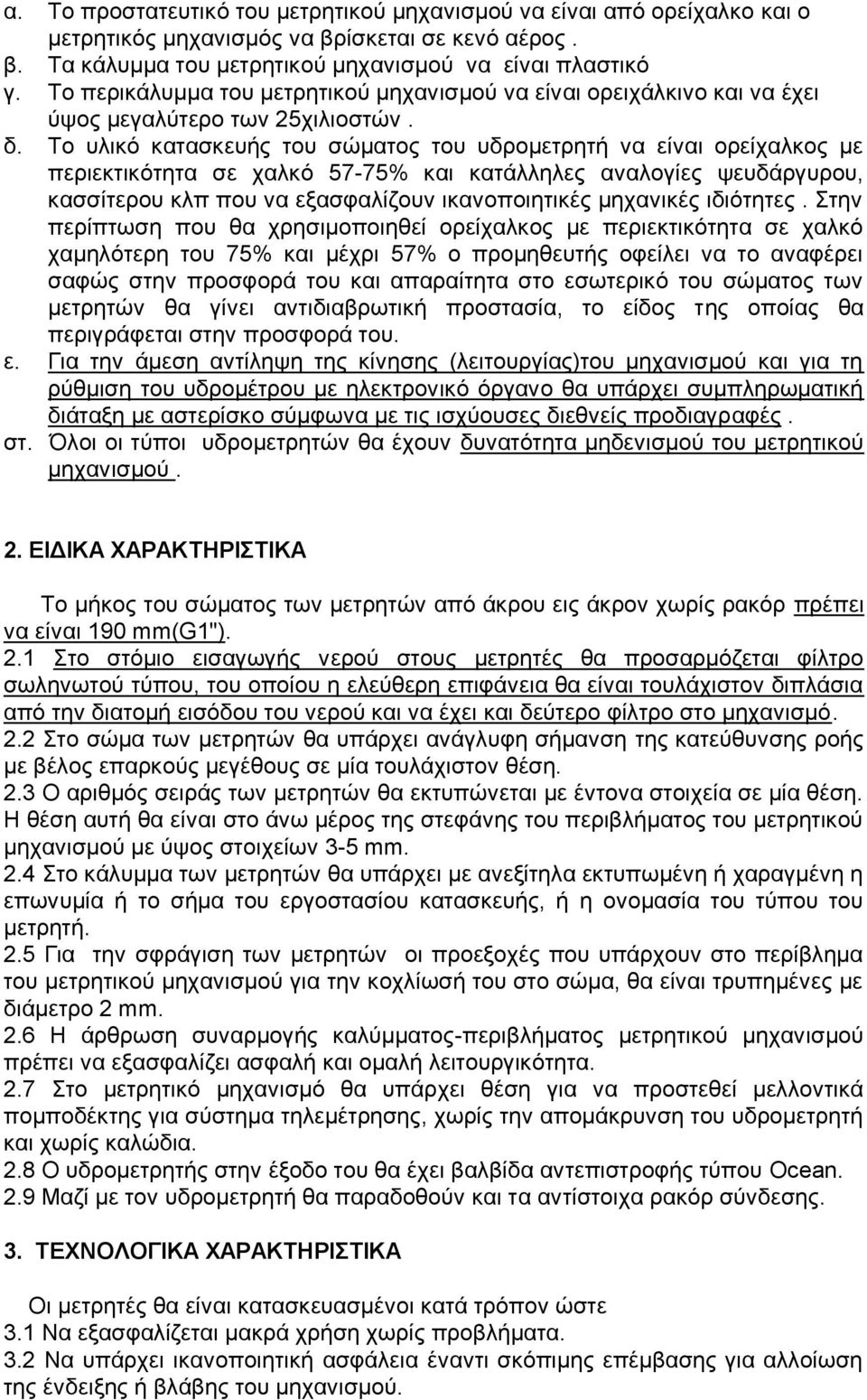

9 α. Το προστατευτικό του μετρητικού μηχανισμού να είναι από ορείχαλκο και ο μετρητικός μηχανισμός να βρίσκεται σε κενό αέρος. β. Τα κάλυμμα του μετρητικού μηχανισμού να είναι πλαστικό γ. Το περικάλυμμα του μετρητικού μηχανισμού να είναι ορειχάλκινο και να έχει ύψος μεγαλύτερο των 25χιλιοστών. δ. Το υλικό κατασκευής του σώματος του υδρομετρητή να είναι ορείχαλκος με περιεκτικότητα σε χαλκό 57-75% και κατάλληλες αναλογίες ψευδάργυρου, κασσίτερου κλπ που να εξασφαλίζουν ικανοποιητικές μηχανικές ιδιότητες. Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. ε. Για την άμεση αντίληψη της κίνησης (λειτουργίας)του μηχανισμού και για τη ρύθμιση του υδρομέτρου με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές. στ. Όλοι οι τύποι υδρομετρητών θα έχουν δυνατότητα μηδενισμού του μετρητικού μηχανισμού. 2. ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το μήκος του σώματος των μετρητών από άκρου εις άκρον χωρίς ρακόρ πρέπει να είναι 190 mm(g1"). 2.1 Στο στόμιο εισαγωγής νερού στους μετρητές θα προσαρμόζεται φίλτρο σωληνωτού τύπου, του οποίου η ελεύθερη επιφάνεια θα είναι τουλάχιστον διπλάσια από την διατομή εισόδου του νερού και να έχει και δεύτερο φίλτρο στο μηχανισμό. 2.2 Στο σώμα των μετρητών θα υπάρχει ανάγλυφη σήμανση της κατεύθυνσης ροής με βέλος επαρκούς μεγέθους σε μία τουλάχιστον θέση. 2.3 Ο αριθμός σειράς των μετρητών θα εκτυπώνεται με έντονα στοιχεία σε μία θέση. Η θέση αυτή θα είναι στο άνω μέρος της στεφάνης του περιβλήματος του μετρητικού μηχανισμού με ύψος στοιχείων 3-5 mm. 2.4 Στο κάλυμμα των μετρητών θα υπάρχει με ανεξίτηλα εκτυπωμένη ή χαραγμένη η επωνυμία ή το σήμα του εργοστασίου κατασκευής, ή η ονομασία του τύπου του μετρητή. 2.5 Για την σφράγιση των μετρητών οι προεξοχές που υπάρχουν στο περίβλημα του μετρητικού μηχανισμού για την κοχλίωσή του στο σώμα, θα είναι τρυπημένες με διάμετρο 2 mm. 2.6 Η άρθρωση συναρμογής καλύμματος-περιβλήματος μετρητικού μηχανισμού πρέπει να εξασφαλίζει ασφαλή και ομαλή λειτουργικότητα. 2.7 Στο μετρητικό μηχανισμό θα υπάρχει θέση για να προστεθεί μελλοντικά πομποδέκτης για σύστημα τηλεμέτρησης, χωρίς την απομάκρυνση του υδρομετρητή και χωρίς καλώδια. 2.8 Ο υδρομετρητής στην έξοδο του θα έχει βαλβίδα αντεπιστροφής τύπου Ocean. 2.9 Μαζί με τον υδρομετρητή θα παραδοθούν και τα αντίστοιχα ρακόρ σύνδεσης. 3. ΤΕΧΝΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι μετρητές θα είναι κατασκευασμένοι κατά τρόπον ώστε 3.1 Να εξασφαλίζεται μακρά χρήση χωρίς προβλήματα. 3.2 Να υπάρχει ικανοποιητική ασφάλεια έναντι σκόπιμης επέμβασης για αλλοίωση της ένδειξης ή βλάβης του μηχανισμού.

10 3.3 Στην περίπτωση τυχαίας αντιστροφής νερού, οι μετρητές δεν πρέπει να υφίστανται βλάβη ή μεταβολή των μετρολογικών ιδιοτήτων τους. 4. ΥΛΙΚΑ - ΓΕΝΙΚΕΣ ΔΙΑΤΑΞΕΙΣ Τα υλικά που χρησιμοποιούνται για την κατασκευή των διαφόρων μερών των μετρητών, πρέπει να έχουν άριστη συμπεριφορά στις συνθήκες λειτουργίας. 4.1 Δεν πρέπει να επηρεάζονται από ενδεχόμενες διακυμάνσεις της θερμοκρασίας του νερού μέσα στα προβλεπόμενα όρια. 4.2 Πρέπει να είναι ανθεκτικά σε εσωτερική ή εξωτερική διάβρωση ή να έχουν υποστεί την κατάλληλη αντιδιαβρωτική προστασία. 4.3 Γενικά θα πρέπει τα υλικά να έχουν αρίστη αντοχή στις συνθήκες μεταφοράς, εγκατάστασης και λειτουργίας για περίοδο τουλάχιστον 3 ετών. 4.4 Ο προμηθευτής θα έχει την ευθύνη έναντι του νόμου στην περίπτωση που τα υλικά που χρησιμοποιήθηκαν αποδειχθεί ότι έχουν επιπτώσεις στην δημόσια υγεία. Η καταλληλότητα των χρησιμοποιούμενων υλικών από πλευράς υγιεινής,(πλαστικό, διάφορα κράματα, βαφή κ.λ.) θα αποδεικνύεται με πιστοποιητικό από το χημείο του κράτους ή άλλου επίσημου φορέα του Εσωτερικού ή Εξωτερικού ή ακόμη στην περίπτωση αδυναμίας των παραπάνω, θα αποδεικνύεται από τον κατασκευαστή ή προμηθευτή πρώτης ύλης. 5. ΥΛΙΚΑ - ΚΑΤΕΡΓΑΣΙΑ Για την κατασκευή του εξωτερικού περιβλήματος των μετρητών (σώμα περίβλημα μετρ.μηχανισμού, κάλυμμα), θα χρησιμοποιηθεί κράμα ορείχαλκου με περιεκτικότητα σε χαλκό 75% και σε κατάλληλη αναλογία Κασσίτερου, Ψευδαργύρου κ.λ. που να εξασφαλίζει ικανοποιητικές μηχανικές ιδιότητες. Το κάλυμμα μπορεί να είναι από άλλο ισοδύναμο από πλευράς αντοχής υλικό 5.1 Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. 5.2 Αν για την κατασκευή του περιβλήματος εφαρμοσθεί άλλη τεχνολογία π.χ. σφυρήλατα, πρέπει να γίνει αναφορά στην προσφορά από τον προμηθευτή με πλήρη περιγραφή και στοιχεία. 5.3 Η εσωτερική και εξωτερική επιφάνεια του περιβλήματος θα είναι λεία, χωρίς χυτευτικά ελαττώματα. 5.4 Η πλήρωση χυτευτικών ελαττωμάτων, πόρων κ.λ. με ξένη ύλη ή κόλληση απαγορεύεται. 5.5 Ο μηχανισμός των μετρητών μπορεί να κατασκευασθεί από πλαστικά υλικά (POLYMER) αρκεί να ανταποκρίνονται άριστα στον σκοπό για τον οποίο προορίζονται. 5.6 Ο μηχανισμός πρέπει να χωρίζεται εύκολα σε κύρια μέρη που θα αποτελούν σετ και θα δίνουν την δυνατότητα αντικατάστασης με απλό τρόπο επί τόπου, χωρίς αφαίρεση του μετρητή. Εξαίρεση γίνεται μόνο για το φίλτρο. 5.7 Η ανάγνωση των ενδείξεων θα γίνεται ευκρινώς μέσα από πλαστικό γυαλί πάχους 2 mm χωρίς καθόλου εσωτερικά θολώματα ή αλλοιώσεις που θα εμποδίζουν την ανάγνωση των ενδείξεων.

11 6. ΜΕΤΡΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ Τα μετρολογικά στοιχεία που πρέπει να έχουν οι προσφερόμενοι μετρητές θα είναι τα προβλεπόμενα για την κατηγορία C ή R160 της οδηγίας 75/33 της Ε.Ο.Κ. Ή MID 6.1 Μονάδα μέτρησης θα είναι το κυβικό μέτρο (m3) τα πολλαπλάσια και υποπολλαπλάσια αυτού. 6.2 Οι παροχές θα είναι: Q1:0, m³/h, Q2:0,025 m³/h, Q3:2,5 m³/h, Q4:3,125 m³/h και το R(Q3/Q1)= Τα μετρολογικά στοιχεία των μετρητών θα αναφέρονται σαφώς στην προσφορά. 7. ΑΚΡΙΒΕΙΑ ΕΝΔΕΙΞΕΩΝ - ΜΕΓΙΣΤΑ ΑΝΕΚΤΑ ΣΦΑΛΜΑΤΑ Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qt συμπεριλαμβανομένης και της Qmax δεν θα υπερβαίνει το +/- 2%. 7.1 Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qmin συμπεριλαμβανομένης και της Qt εξαιρουμένης (ευαισθησίας) δεν υπερβαίνει το +/- 5% 7.2. Μεγάλη σημασία θα δοθεί από την υπηρεσία στο σημείο έναρξης καταγραφής που δεν πρέπει να είναι μεγαλύτερο του 5 λίτρα, ανεξάρτητα από το σφάλμα που πάντως θα πρέπει να βρίσκεται σε λογικά επίπεδα. 8. ΠΤΩΣΗ ΠΙΕΣΕΩΣ Η απώλεια πιέσεως η οφειλομένη στο μετρητή δεν πρέπει να υπερβαίνει τα 0,25 bar υπό ονομαστική παροχή Qn και το 1bar στην μεγίστη παροχή Qmax Η καμπύλη των απωλειών λόγω τριβών συναρτήσει της παροχής θα επισυνάπτεται στην προσφορά. 9. ΣΤΕΓΝΩΤΗΣ - ΑΝΤΟΧΗ ΣΤΗΝ ΠΙΕΣΗ Οι μετρητές πρέπει να αντέχουν τη συχνή πίεση του νερού για την οποία είναι κατασκευασμένοι (πίεση λειτουργίας) χωρίς να παρουσιάζονται προβλήματα ή ελαττώματα όπως διαρροές, εφιδρώσεις των τοιχωμάτων, παραμορφώσεις κ.λ.π. Η πίεση λειτουργίας του μετρητή θα είναι τουλάχιστον 16 bar Ο έλεγχος στεγανότητας πρέπει να αποδείξει ότι ο μετρητής αντέχει χωρίς διαρροή, εφίδρωση των τοιχωμάτων, σε πίεση ίση με 1,6 φορές τη μεγίστη πίεση λειτουργίας (κατ' ελάχιστον 25 bar) εφαρμοζόμενη επί 15 λεπτά Κάθε μετρητής πρέπει να μπορεί να αντέξει χωρίς καταστροφή ή εμπλοκή πίεση 2 φορές τη μέγιστη πίεση λειτουργίας (κατ' ελάχιστον 32 bar) εφαρμοζόμενη επί 1 λεπτό. Για την αποφυγή θραύσεων των καπακιών σε περίπτωση πλήγματος τα υδρόμετρα θα δοκιμαστούν στα 30 bar επί 1 λεπτό. 10. ΜΕΤΡΗΤΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ Η διάταξη της ενδείξεως πρέπει να επιτρέπει την εύκολη, ασφαλή και σωστή ανάγνωση του όγκου του μετρουμένου νερού που εκφράζεται σε κυβικά μέτρα (παράγρ. 6.1) Ο όγκος προκειμένου για μηχανισμούς ευθείας ανάγνωσης, δίδεται με την ανάγνωση των διαδοχικών κατά σειρά ψηφίων που εμφανίζονται σε θυρίδες.

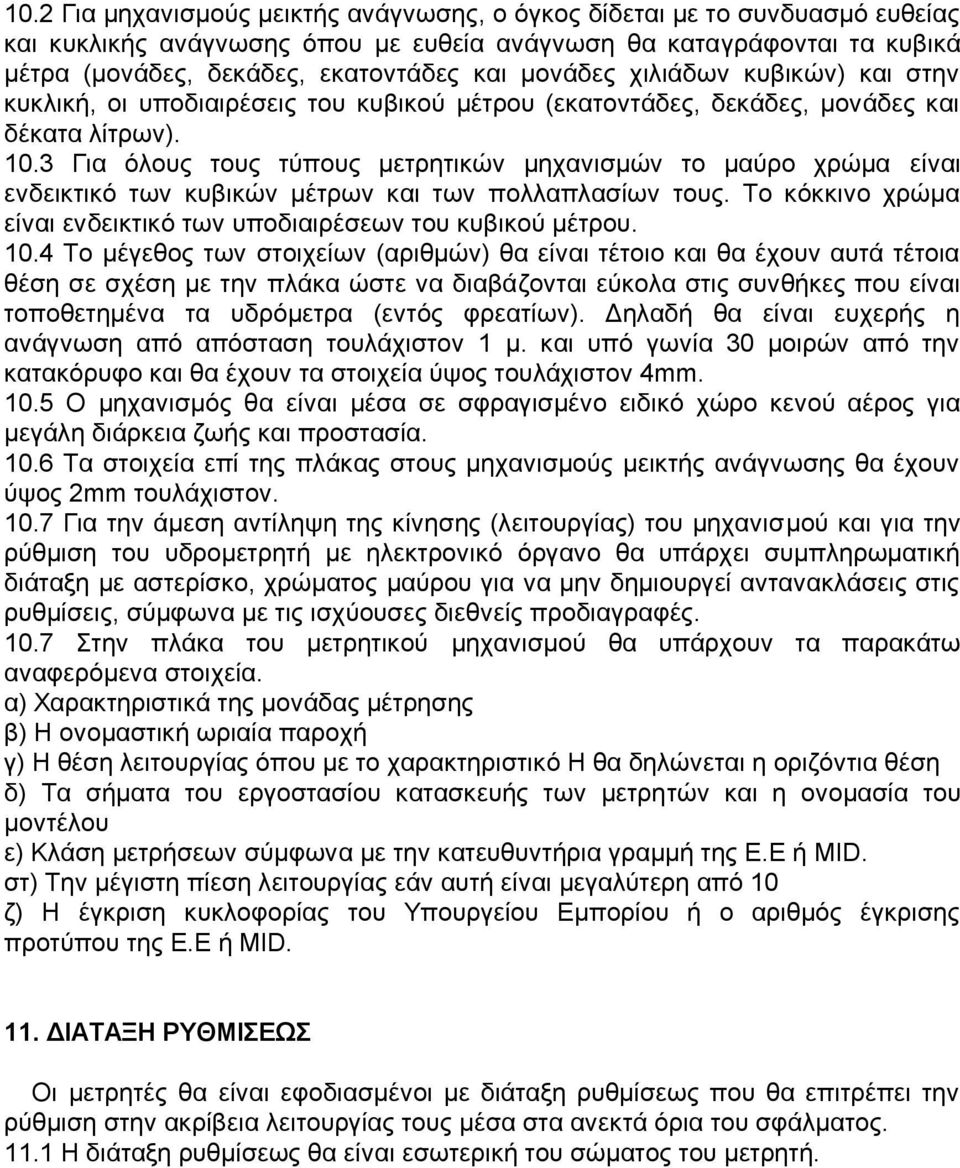

12 10.2 Για μηχανισμούς μεικτής ανάγνωσης, ο όγκος δίδεται με το συνδυασμό ευθείας και κυκλικής ανάγνωσης όπου με ευθεία ανάγνωση θα καταγράφονται τα κυβικά μέτρα (μονάδες, δεκάδες, εκατοντάδες και μονάδες χιλιάδων κυβικών) και στην κυκλική, οι υποδιαιρέσεις του κυβικού μέτρου (εκατοντάδες, δεκάδες, μονάδες και δέκατα λίτρων) Για όλους τους τύπους μετρητικών μηχανισμών το μαύρο χρώμα είναι ενδεικτικό των κυβικών μέτρων και των πολλαπλασίων τους. Το κόκκινο χρώμα είναι ενδεικτικό των υποδιαιρέσεων του κυβικού μέτρου Το μέγεθος των στοιχείων (αριθμών) θα είναι τέτοιο και θα έχουν αυτά τέτοια θέση σε σχέση με την πλάκα ώστε να διαβάζονται εύκολα στις συνθήκες που είναι τοποθετημένα τα υδρόμετρα (εντός φρεατίων). Δηλαδή θα είναι ευχερής η ανάγνωση από απόσταση τουλάχιστον 1 μ. και υπό γωνία 30 μοιρών από την κατακόρυφο και θα έχουν τα στοιχεία ύψος τουλάχιστον 4mm Ο μηχανισμός θα είναι μέσα σε σφραγισμένο ειδικό χώρο κενού αέρος για μεγάλη διάρκεια ζωής και προστασία Τα στοιχεία επί της πλάκας στους μηχανισμούς μεικτής ανάγνωσης θα έχουν ύψος 2mm τουλάχιστον Για την άμεση αντίληψη της κίνησης (λειτουργίας) του μηχανισμού και για την ρύθμιση του υδρομετρητή με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο, χρώματος μαύρου για να μην δημιουργεί αντανακλάσεις στις ρυθμίσεις, σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές Στην πλάκα του μετρητικού μηχανισμού θα υπάρχουν τα παρακάτω αναφερόμενα στοιχεία. α) Χαρακτηριστικά της μονάδας μέτρησης β) Η ονομαστική ωριαία παροχή γ) Η θέση λειτουργίας όπου με το χαρακτηριστικό Η θα δηλώνεται η οριζόντια θέση δ) Τα σήματα του εργοστασίου κατασκευής των μετρητών και η ονομασία του μοντέλου ε) Κλάση μετρήσεων σύμφωνα με την κατευθυντήρια γραμμή της Ε.Ε ή MID. στ) Την μέγιστη πίεση λειτουργίας εάν αυτή είναι μεγαλύτερη από 10 ζ) Η έγκριση κυκλοφορίας του Υπουργείου Εμπορίου ή ο αριθμός έγκρισης προτύπου της Ε.Ε ή MID. 11. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΕΩΣ Οι μετρητές θα είναι εφοδιασμένοι με διάταξη ρυθμίσεως που θα επιτρέπει την ρύθμιση στην ακρίβεια λειτουργίας τους μέσα στα ανεκτά όρια του σφάλματος Η διάταξη ρυθμίσεως θα είναι εσωτερική του σώματος του μετρητή.

13 Τεχνική προδιαγραφή Νο 3 ΥΔΡΟΜΕΤΡΗΤΗΣ 1 ΠΟΛΛΑΠΛΗΣ ΡΙΠΗΣ ΞΗΡΟΥ ΤΥΠΟΥ, ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΠΡΟΣΘΗΚΗΣ ΣΥΣΤΗΜΑΤΟΣ ΑΝΑΓΝΩΣΗΣ ΔΕΔΟΜΕΝΩΝ ΑΠΟ ΑΠΟΣΤΑΣΗ (AMR), ΧΩΡΙΣ ΤΗΝ ΑΦΑΙΡΕΣΗ ΤΟΥ ΥΔΡΟΜΕΤΡΗΤΗ 1. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι μετρητές θα είναι ταχυμετρικοί, 1" ξηρού τύπου, με αντιμαγνητική προστασία, πολλαπλής ριπής, ευθείας ή μικτής ανάγνωσης, με μηχανισμό ενδείξεων ερμητικά σφραγισμένο σε ειδικό θάλαμο με κενό αέρος. 1.1 Θα είναι ειδικά κατασκευασμένοι για ασφαλή λειτουργία και μέτρηση ακριβείας σε δίκτυο διανομής ποσίμου ύδατος. 1.2 Οι μετρητές θα είναι για πίεση λειτουργίας 16 bar τουλάχιστον, και θερμοκρασία από 0 μέχρι 50 βαθμούς Κελσίου. 1.3 Οι μετρητές θα τοποθετηθούν εντός φρεατίων επί του πεζοδρομίου, σε οριζόντια θέση λειτουργίας, καθώς και σε collecter. 1.4 Οι προσφερόμενοι υδρομετρητές θα πρέπει να έχουν έγκριση M.I.D. Οι μετρητές θα πρέπει να είναι κατασκευασμένοι σύμφωνα με τον κανονισμό τυποποίησης ΙSO Όσον αφορά τα μετρολογικά τους στοιχεία, θα πληρούν τουλάχιστον τα προβλεπόμενα από την κατηγορία C της κατευθυντηρίου γραμμής 75/33 της ΕΟΚ ή κατά M.I.D., ή την κατηγορία C του ISO Τα μεγέθη,τα υλικά κατασκευής, τα τεχνολογικά χαρακτηριστικά, η ακρίβεια ενδείξεων, τα ανεκτά σφάλματα, η πτώση πίεσης, η στεγανότητα, η αντοχή στην πίεση και τα χαρακτηριστικά του μετρητικού μηχανισμού θα είναι σύμφωνα με τους παραπάνω αναφερόμενους κανονισμούς και οδηγίες. 1.5 Για κατασκευαστικά κ.λ. στοιχεία που δεν αναφέρονται στην παρούσα διακήρυξη ισχύουν τα προβλεπόμενα από τα παραπάνω πρότυπα. 1.6 Γίνονται δεκτοί υδρομετρητές που είναι κατασκευασμένοι σύμφωνα με άλλες ισοδύναμες ή αυστηρότερες προδιαγραφές, με την προϋπόθεση ότι θα καλύπτουν πλήρως τις τεχνικές προδιαγραφές της Διακήρυξης και θα διαθέτουν απαραίτητα ή το σήμα έγκρισης προτύπων Ε.Ε.(Οδηγία 75/33), ή έγκριση κυκλοφορίας από το Υπουργείο Εμπορίου ή M.I.D. Στην περίπτωση αυτή ο προμηθευτής πρέπει να επισυνάψει με την προσφορά του, δύο αντίγραφα των κρατικών προδιαγραφών στην Ελληνική, καθώς και το πρωτότυπο μαζί με συγκριτικό πίνακα με τις υπάρχουσες διαφορές μεταξύ των κρατικών προδιαγραφών και των αναφερόμενων στην παρούσα διακήρυξη. 1.7 Οι προσφερόμενοι μετρητές πρέπει να έχουν δοκιμαστεί με επιτυχία από επιχειρήσεις ύδρευσης στην Ελλάδα ή την Ε.Ε. επί αρκετό χρόνο. Τούτο θα προκύπτει από σχετικές βεβαιώσεις που θα προσκομίσει ο προμηθευτής μαζί με την

14 προσφορά του. Αν πρόκειται για μετρητή νέου τύπου ο προμηθευτής οφείλει να χορηγήσει πλήρη τεχνικά και λειτουργικά στοιχεία. Η Υπηρεσία επιθυμεί επί ποινή αποκλεισμού τα ακόλουθα : α. Το προστατευτικό του μετρητικού μηχανισμού να είναι από ορείχαλκο και ο μετρητικός μηχανισμός να βρίσκεται σε κενό αέρος. β. Τα κάλυμμα του μετρητικού μηχανισμού να είναι πλαστικό γ. Το περικάλυμμα του μετρητικού μηχανισμού να είναι ορειχάλκινο και να έχει ύψος μεγαλύτερο των 25χιλιοστών. δ. Το υλικό κατασκευής του σώματος του υδρομετρητή να είναι ορείχαλκος με περιεκτικότητα σε χαλκό 57-75% και κατάλληλες αναλογίες ψευδάργυρου, κασσίτερου κλπ που να εξασφαλίζουν ικανοποιητικές μηχανικές ιδιότητες. Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. ε. Για την άμεση αντίληψη της κίνησης (λειτουργίας)του μηχανισμού και για τη ρύθμιση του υδρομέτρου με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές. στ. Όλοι οι τύποι υδρομετρητών θα έχουν δυνατότητα μηδενισμού του μετρητικού μηχανισμού. 2. ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το μήκος του σώματος των μετρητών από άκρου εις άκρον χωρίς ρακόρ πρέπει να είναι 260mm(G11/4"). 2.1 Στο στόμιο εισαγωγής νερού στους μετρητές θα προσαρμόζεται φίλτρο σωληνωτού τύπου, του οποίου η ελεύθερη επιφάνεια θα είναι τουλάχιστον διπλάσια από την διατομή εισόδου του νερού και να έχει και δεύτερο φίλτρο στο μηχανισμό. 2.2 Στο σώμα των μετρητών θα υπάρχει ανάγλυφη σήμανση της κατεύθυνσης ροής με βέλος επαρκούς μεγέθους σε μία τουλάχιστον θέση. 2.3 Ο αριθμός σειράς των μετρητών θα εκτυπώνεται με έντονα στοιχεία σε μία θέση. Η θέση αυτή θα είναι στο άνω μέρος της στεφάνης του περιβλήματος του μετρητικού μηχανισμού με ύψος στοιχείων 3-5 mm. 2.4 Στο κάλυμμα των μετρητών θα υπάρχει με ανεξίτηλα εκτυπωμένη ή χαραγμένη η επωνυμία ή το σήμα του εργοστασίου κατασκευής, ή η ονομασία του τύπου του μετρητή. 2.5 Για την σφράγιση των μετρητών οι προεξοχές που υπάρχουν στο περίβλημα του μετρητικού μηχανισμού για την κοχλίωσή του στο σώμα, θα είναι τρυπημένες με διάμετρο 2 mm. 2.6 Η άρθρωση συναρμογής καλύμματος-περιβλήματος μετρητικού μηχανισμού πρέπει να εξασφαλίζει ασφαλή και ομαλή λειτουργικότητα. 2.7 Στο μετρητικό μηχανισμό θα υπάρχει θέση για να προστεθεί μελλοντικά πομποδέκτης για σύστημα τηλεμέτρησης, χωρίς την απομάκρυνση του υδρομετρητή και χωρίς καλώδια. 2.8 Ο υδρομετρητής στην έξοδο του θα έχει βαλβίδα αντεπιστροφής τύπου Ocean. 2.9 Μαζί με τον υδρομετρητή θα παραδοθούν και τα αντίστοιχα ρακόρ σύνδεσης. 3. ΤΕΧΝΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

15 Οι μετρητές θα είναι κατασκευασμένοι κατά τρόπον ώστε 3.1 Να εξασφαλίζεται μακρά χρήση χωρίς προβλήματα. 3.2 Να υπάρχει ικανοποιητική ασφάλεια έναντι σκόπιμης επέμβασης για αλλοίωση της ένδειξης ή βλάβης του μηχανισμού. 3.3 Στην περίπτωση τυχαίας αντιστροφής νερού, οι μετρητές δεν πρέπει να υφίστανται βλάβη ή μεταβολή των μετρολογικών ιδιοτήτων τους. 4. ΥΛΙΚΑ - ΓΕΝΙΚΕΣ ΔΙΑΤΑΞΕΙΣ Τα υλικά που χρησιμοποιούνται για την κατασκευή των διαφόρων μερών των μετρητών, πρέπει να έχουν άριστη συμπεριφορά στις συνθήκες λειτουργίας. 4.1 Δεν πρέπει να επηρεάζονται από ενδεχόμενες διακυμάνσεις της θερμοκρασίας του νερού μέσα στα προβλεπόμενα όρια. 4.2 Πρέπει να είναι ανθεκτικά σε εσωτερική ή εξωτερική διάβρωση ή να έχουν υποστεί την κατάλληλη αντιδιαβρωτική προστασία. 4.3 Γενικά θα πρέπει τα υλικά να έχουν αρίστη αντοχή στις συνθήκες μεταφοράς, εγκατάστασης και λειτουργίας για περίοδο τουλάχιστον 3 ετών. 4.4 Ο προμηθευτής θα έχει την ευθύνη έναντι του νόμου στην περίπτωση που τα υλικά που χρησιμοποιήθηκαν αποδειχθεί ότι έχουν επιπτώσεις στην δημόσια υγεία. Η καταλληλότητα των χρησιμοποιούμενων υλικών από πλευράς υγιεινής,(πλαστικό, διάφορα κράματα, βαφή κ.λ.) θα αποδεικνύεται με πιστοποιητικό από το χημείο του κράτους ή άλλου επίσημου φορέα του Εσωτερικού ή Εξωτερικού ή ακόμη στην περίπτωση αδυναμίας των παραπάνω, θα αποδεικνύεται από τον κατασκευαστή ή προμηθευτή πρώτης ύλης. 5. ΥΛΙΚΑ - ΚΑΤΕΡΓΑΣΙΑ Για την κατασκευή του εξωτερικού περιβλήματος των μετρητών (σώμα περίβλημα μετρ.μηχανισμού, κάλυμμα), θα χρησιμοποιηθεί κράμα ορείχαλκου με περιεκτικότητα σε χαλκό 75% και σε κατάλληλη αναλογία Κασσίτερου, Ψευδαργύρου κ.λ. που να εξασφαλίζει ικανοποιητικές μηχανικές ιδιότητες. Το κάλυμμα μπορεί να είναι από άλλο ισοδύναμο από πλευράς αντοχής υλικό 5.1 Στην περίπτωση που θα χρησιμοποιηθεί ορείχαλκος με περιεκτικότητα σε χαλκό χαμηλότερη του 75% και μέχρι 57% ο προμηθευτής οφείλει να το αναφέρει σαφώς στην προσφορά του και απαραίτητα στο εσωτερικό του σώματος των μετρητών θα γίνει αντιδιαβρωτική προστασία, το είδος της οποίας θα περιγράφεται στην προσφορά του. 5.2 Αν για την κατασκευή του περιβλήματος εφαρμοσθεί άλλη τεχνολογία π.χ. σφυρήλατα, πρέπει να γίνει αναφορά στην προσφορά από τον προμηθευτή με πλήρη περιγραφή και στοιχεία. 5.3 Η εσωτερική και εξωτερική επιφάνεια του περιβλήματος θα είναι λεία, χωρίς χυτευτικά ελαττώματα. 5.4 Η πλήρωση χυτευτικών ελαττωμάτων, πόρων κ.λ. με ξένη ύλη ή κόλληση απαγορεύεται. 5.5 Ο μηχανισμός των μετρητών μπορεί να κατασκευασθεί από πλαστικά υλικά (POLYMER) αρκεί να ανταποκρίνονται άριστα στον σκοπό για τον οποίο προορίζονται. 5.6 Ο μηχανισμός πρέπει να χωρίζεται εύκολα σε κύρια μέρη που θα αποτελούν σετ και θα δίνουν την δυνατότητα αντικατάστασης με απλό τρόπο επί τόπου, χωρίς αφαίρεση του μετρητή. Εξαίρεση γίνεται μόνο για το φίλτρο.

16 5.7 Η ανάγνωση των ενδείξεων θα γίνεται ευκρινώς μέσα από πλαστικό γυαλί πάχους 2 mm χωρίς καθόλου εσωτερικά θολώματα ή αλλοιώσεις που θα εμποδίζουν την ανάγνωση των ενδείξεων. 6. ΜΕΤΡΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ Τα μετρολογικά στοιχεία που πρέπει να έχουν οι προσφερόμενοι μετρητές θα είναι τα προβλεπόμενα για την κατηγορία C ή R160 της οδηγίας 75/33 της Ε.Ο.Κ. Ή MID 6.1 Μονάδα μέτρησης θα είναι το κυβικό μέτρο (m3) τα πολλαπλάσια και υποπολλαπλάσια αυτού. 6.2 Οι παροχές θα είναι: Q1:0,039 m³/h, Q2:0,063 m³/h, Q3:6,3 m³/h, Q4:7,87 m³/h και το R(Q3/Q1)= Τα μετρολογικά στοιχεία των μετρητών θα αναφέρονται σαφώς στην προσφορά. 7. ΑΚΡΙΒΕΙΑ ΕΝΔΕΙΞΕΩΝ - ΜΕΓΙΣΤΑ ΑΝΕΚΤΑ ΣΦΑΛΜΑΤΑ Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qt συμπεριλαμβανομένης και της Qmax δεν θα υπερβαίνει το +/- 2%. 7.1 Το μέγιστο ανεκτό σφάλμα στην ακρίβεια μέτρησης στην περιοχή μεταξύ της Qmin συμπεριλαμβανομένης και της Qt εξαιρουμένης (ευαισθησίας) δεν υπερβαίνει το +/- 5% 7.2. Μεγάλη σημασία θα δοθεί από την υπηρεσία στο σημείο έναρξης καταγραφής που δεν πρέπει να είναι μεγαλύτερο του 5 λίτρα, ανεξάρτητα από το σφάλμα που πάντως θα πρέπει να βρίσκεται σε λογικά επίπεδα. 8. ΠΤΩΣΗ ΠΙΕΣΕΩΣ Η απώλεια πιέσεως η οφειλομένη στο μετρητή δεν πρέπει να υπερβαίνει τα 0,25 bar υπό ονομαστική παροχή Qn και το 1bar στην μεγίστη παροχή Qmax Η καμπύλη των απωλειών λόγω τριβών συναρτήσει της παροχής θα επισυνάπτεται στην προσφορά. 9. ΣΤΕΓΝΩΤΗΣ - ΑΝΤΟΧΗ ΣΤΗΝ ΠΙΕΣΗ Οι μετρητές πρέπει να αντέχουν τη συχνή πίεση του νερού για την οποία είναι κατασκευασμένοι (πίεση λειτουργίας) χωρίς να παρουσιάζονται προβλήματα ή ελαττώματα όπως διαρροές, εφιδρώσεις των τοιχωμάτων, παραμορφώσεις κ.λ.π. Η πίεση λειτουργίας του μετρητή θα είναι τουλάχιστον 16 bar Ο έλεγχος στεγανότητας πρέπει να αποδείξει ότι ο μετρητής αντέχει χωρίς διαρροή, εφίδρωση των τοιχωμάτων, σε πίεση ίση με 1,6 φορές τη μεγίστη πίεση λειτουργίας (κατ' ελάχιστον 25 bar) εφαρμοζόμενη επί 15 λεπτά Κάθε μετρητής πρέπει να μπορεί να αντέξει χωρίς καταστροφή ή εμπλοκή πίεση 2 φορές τη μέγιστη πίεση λειτουργίας (κατ' ελάχιστον 32 bar) εφαρμοζόμενη επί 1 λεπτό. Για την αποφυγή θραύσεων των καπακιών σε περίπτωση πλήγματος τα υδρόμετρα θα δοκιμαστούν στα 30 bar επί 1 λεπτό. 10. ΜΕΤΡΗΤΙΚΟΣ ΜΗΧΑΝΙΣΜΟΣ

17 Η διάταξη της ενδείξεως πρέπει να επιτρέπει την εύκολη, ασφαλή και σωστή ανάγνωση του όγκου του μετρουμένου νερού που εκφράζεται σε κυβικά μέτρα (παράγρ. 6.1) Ο όγκος προκειμένου για μηχανισμούς ευθείας ανάγνωσης, δίδεται με την ανάγνωση των διαδοχικών κατά σειρά ψηφίων που εμφανίζονται σε θυρίδες Για μηχανισμούς μεικτής ανάγνωσης, ο όγκος δίδεται με το συνδυασμό ευθείας και κυκλικής ανάγνωσης όπου με ευθεία ανάγνωση θα καταγράφονται τα κυβικά μέτρα (μονάδες, δεκάδες, εκατοντάδες και μονάδες χιλιάδων κυβικών) και στην κυκλική, οι υποδιαιρέσεις του κυβικού μέτρου (εκατοντάδες, δεκάδες, μονάδες και δέκατα λίτρων) Για όλους τους τύπους μετρητικών μηχανισμών το μαύρο χρώμα είναι ενδεικτικό των κυβικών μέτρων και των πολλαπλασίων τους. Το κόκκινο χρώμα είναι ενδεικτικό των υποδιαιρέσεων του κυβικού μέτρου Το μέγεθος των στοιχείων (αριθμών) θα είναι τέτοιο και θα έχουν αυτά τέτοια θέση σε σχέση με την πλάκα ώστε να διαβάζονται εύκολα στις συνθήκες που είναι τοποθετημένα τα υδρόμετρα (εντός φρεατίων). Δηλαδή θα είναι ευχερής η ανάγνωση από απόσταση τουλάχιστον 1 μ. και υπό γωνία 30 μοιρών από την κατακόρυφο και θα έχουν τα στοιχεία ύψος τουλάχιστον 4mm Ο μηχανισμός θα είναι μέσα σε σφραγισμένο ειδικό χώρο κενού αέρος για μεγάλη διάρκεια ζωής και προστασία Τα στοιχεία επί της πλάκας στους μηχανισμούς μεικτής ανάγνωσης θα έχουν ύψος 2mm τουλάχιστον Για την άμεση αντίληψη της κίνησης (λειτουργίας) του μηχανισμού και για την ρύθμιση του υδρομετρητή με ηλεκτρονικό όργανο θα υπάρχει συμπληρωματική διάταξη με αστερίσκο, χρώματος μαύρου για να μην δημιουργεί αντανακλάσεις στις ρυθμίσεις, σύμφωνα με τις ισχύουσες διεθνείς προδιαγραφές Στην πλάκα του μετρητικού μηχανισμού θα υπάρχουν τα παρακάτω αναφερόμενα στοιχεία. α) Χαρακτηριστικά της μονάδας μέτρησης β) Η ονομαστική ωριαία παροχή γ) Η θέση λειτουργίας όπου με το χαρακτηριστικό Η θα δηλώνεται η οριζόντια θέση δ) Τα σήματα του εργοστασίου κατασκευής των μετρητών και η ονομασία του μοντέλου ε) Κλάση μετρήσεων σύμφωνα με την κατευθυντήρια γραμμή της Ε.Ε ή MID. στ) Την μέγιστη πίεση λειτουργίας εάν αυτή είναι μεγαλύτερη από 10 ζ) Η έγκριση κυκλοφορίας του Υπουργείου Εμπορίου ή ο αριθμός έγκρισης προτύπου της Ε.Ε ή MID. 11. ΔΙΑΤΑΞΗ ΡΥΘΜΙΣΕΩΣ Οι μετρητές θα είναι εφοδιασμένοι με διάταξη ρυθμίσεως που θα επιτρέπει την ρύθμιση στην ακρίβεια λειτουργίας τους μέσα στα ανεκτά όρια του σφάλματος Η διάταξη ρυθμίσεως θα είναι εσωτερική του σώματος του μετρητή.

18 Τεχνική προδιαγραφή Νο 4 ΠΛΑΣΤΙΚΕΣ ΣΦΡΑΓΙΔΕΣ ΓΙΑ ΤΗ ΣΦΡΑΓΙΣΗ ΤΩΝ ΡΑΚΟΡ ΤΟΥ ΥΔΡΟΜΕΤΡΗΤΗ 1.1 Η πλαστική ασφάλεια θα τοποθετείται κυκλικά επί του περικοχλίου και δεν θα επιτρέπει την αποσυναρμολόγηση του υδρομετρητή από το δίκτυο χωρίς την καταστροφή της καθώς επίσης και την αλλαγή κατεύθυνσης της ροής του μετρητή. 1.2 Οι ασφάλειες θα αποτελούνται από δύο πλαστικά μέρη και θα είναι κατασκευασμένες έτσι ώστε να τοποθετούνται με ένα μόνο τρόπο. 1.3 Θα φέρουν διάταξη κλειδώματος και στις δύο μεριές. 1.4 Για την τοποθετησή του δεν θα απαιτείται η χρήση ειδικού κλειδιού 1.5 Οι πλαστικές σφραγίδες θα είναι χαραγμένες με τα στοιχεία του Δήμου αλλά και με serial number.

19 Τεχνική προδιαγραφή Νο 5 ΣΦΑΙΡΙΚΟΣ ΚΡΟΥΝΟΣ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι σφαιρικοί κρουνοί θα είναι κατασκευασμένοι -δοκιμασμένοι και πιστοποιημένοι σύμφωνα με το διεθνές πρότυπο EN Το μέταλλο κατασκευής θα είναι ανθεκτικό χωρίς προσμίξεις άλλων υλικών. Θα αναγράφονται, πάνω στο σώμα των σφαιρικών κρουνών (ανάγλυφη σήμανση) τα παρακάτω χαρακτηριστικά: κατασκευαστής (ή αναγνωρισμένο σήμα κατασκευαστή) Διάμετρο σφαιρικού κρουνού. ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι σφαιρικοί κρουνοί επί ποινή αποκλεισμού πρέπει να καλύπτουν τις παρακάτω προδιαγραφές : - Πίεση λειτουργίας 25 bar που θα αναγράφεται στο σώμα. - Πίεση δοκιμής σώματος ( υδραυλική) 40 bar και στεγανότητας 25 bar. - Η δοκιμή στεγανότητας θα πραγματοποιείται με πίεση αέρα μέσα σε λουτρό νερού. - Σώμα από ορείχαλκο κατεργασμένο εν θερμώ Cu Zn 40 Pb 2 (CW 617 N βάση του προτύπου ΕΝ 12164/5 ). - Άκρα από ορείχαλκο κατεργασμένο εν θερμώ Cu Zn 40 Pb 2 CW 617 N βάση του προτύπου ΕΝ 12164/5 ). -Σφαίρα από ορείχαλκο (CW 617 N βάση του προτύπου ΕΝ 12164/5 )., συμπαγής, διαμανταρισμένη,γυαλισμένη και κατάλληλα επικαλυμμένη για την αποφυγή απελευθέρωσης καρκινογόνων μετάλλων στο διερχόμενο από αυτές πόσιμο νερό. - Άξονας - Στυπιοθλίπτης και δακτυλίδι : Ορείχαλκος CW 614N ή CW 617N σύμφωνα με το πρότυπο ΕΝ Ροδέλες συγκράτησης-στεγανοποίησης σφαίρας : καθαρό τεφλόν (PTFE) - Διάμετρος οπής σφαίρας του διακόπτη όχι μικρότερη των 15χιλ. -Το αξονάκι χειρισμού σφαίρας θα εφαρμόζει απόλυτα στην αντίστοιχη εγκοπή και θα αντέχει σε ροπή τουλάχιστον 15 χιλιογραμμόμετρων.

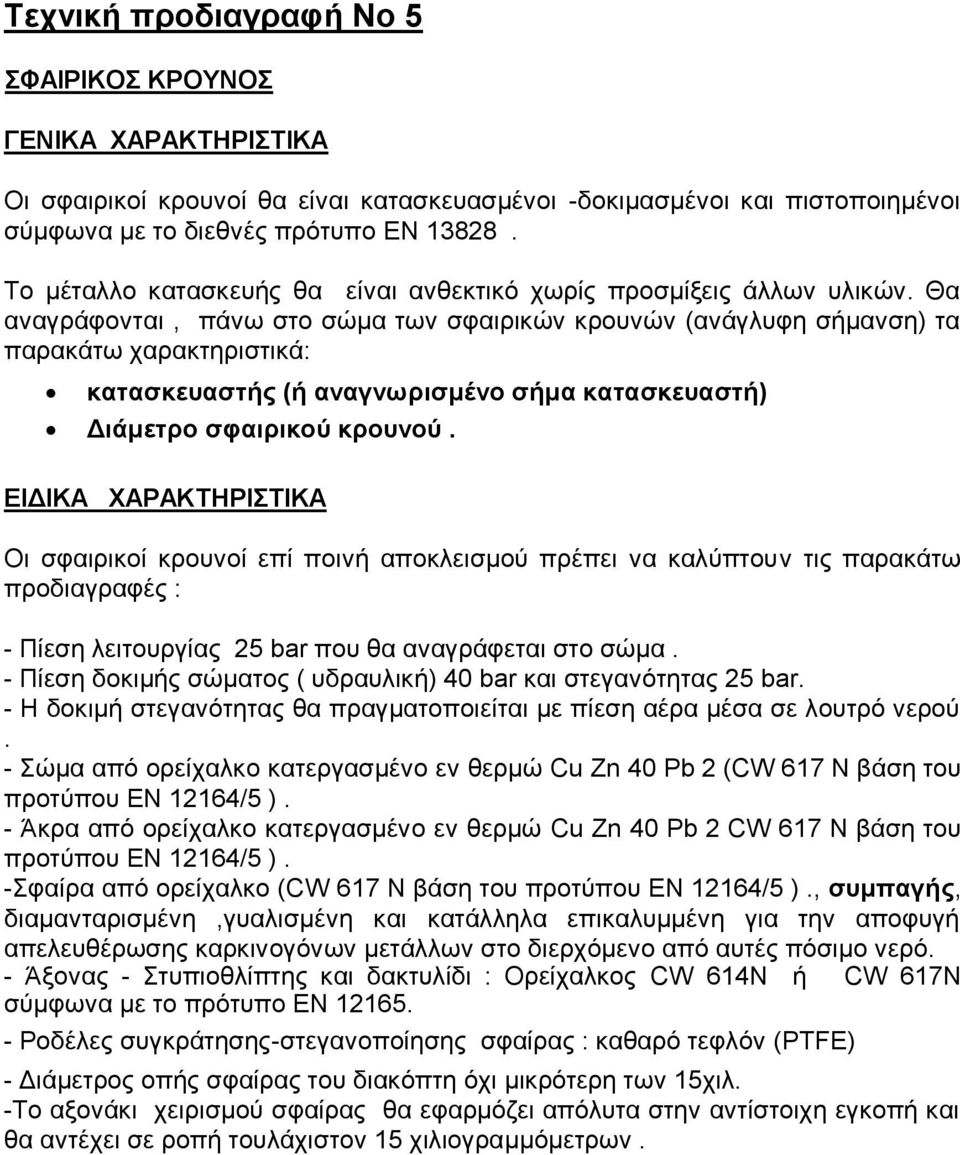

20 -Το άνοιγμα και το κλείσιμο του κρουνού θα επιτυγχάνεται με στροφή 90 μοιρών. - Ο κρουνός θα φέρει εξάγωνο και στα δύο άκρα του (είτε αρσενικού είτε θηλυκού σπειρώματος ) για ασφαλή σύσφιξη κατά την τοποθέτηση. - Σπείρωμα άκρων : Σύμφωνα με το πρότυπο ISO 228 και τα ζητούμενα στο τιμολόγιο μελέτης. - Το καπάκι στο αξονάκι χειρισμού θα είναι χειρολαβή από ορείχαλκο σφυρήλατο ανάλογο με το σώμα του σφαιρικού κρουνού. - Η βίδα συγκράτησης της χειρολαβής θα είναι από ορείχαλκο ή ανοξείδωτο χάλυβα. ΣΥΣΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ Ο σφαιρικός κρουνός θα μπορεί να ασφαλίζεται σε κλειστή ή ανοικτή θέση, μέσω ειδικού συστήματος κλειδώματος. Δεν γίνονται αποδεκτές λύσεις με διατάξεις κλειδώματος που απαρτίζονται από σύρμα με μολυβδοσφραγίδα ή λουκέτα με αλυσίδα, απλά κλειδιά κλπ. Το ξεκλείδωμα του κρουνού θα πρέπει να γίνεται με ένα κλειδί πασπαρτού, το ίδιο για όλους τους κρουνούς που θα προμηθευτεί η Υπηρεσία αλλά καθώς και αυτούς που θα πιθανώς θα προμηθευτεί στο μέλλον, και που θα είναι αδύνατο να αντιγραφεί. Μαζί με τους σφαιρικούς κρουνούς, ο προμηθευτής θα πρέπει να παραδώσει και 5 τεμάχια από τα παραπάνω κλειδιά, δωρεάν, χωρίς χρέωση. Άρτεμις, 10 / 09 / 13 ΘΕΩΡΗΘΗΚΕ Άρτεμις, 10 / 09 / Ο - - Ο - ΠΡΟΙΣΤΑΜΕΝΟΣ Τ.Υ.Δ.Α. ΣΥΝΤΑΞΑΣ ΓΕΩΡΓΑΣ ΑΓΓΕΛΟΣ ΑΡΧΙΤΕΚΤΩΝ ΜΗΧΑΝΙΚΟΣ ΓΚΡΕΚΑΣ ΔΙΑΜΑΝΤΗΣ ΜΗΧΑΝΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ

21 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΣΠΑΤΩΝ - ΑΡΤΕΜΙΔΟΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: Προμήθεια υδρομετρητών ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΑΡΘΡΟ 1 Αντικείμενο της προμήθειας είναι η προμήθεια ταχυμετρικών υδρομετρητών για την Υπηρεσία Ύδρευσης του Δήμου. ΑΡΘΡΟ 2 Ισχύουσες διατάξεις Η διενέργεια του διαγωνισμού και η εκτέλεση της προμήθειας διέπονται : 1) Από τις διατάξεις του Ενιαίου Κανονισμού Προμηθειών Ο.Τ.Α. (υπουργικές αποφάσεις 11389/93) και τις μετέπειτα εκδοθείσες αποφάσεις και εγκυκλίους. 2) Του Ν.2286/95. 3) Του εν ισχύ Δ.Κ. ΑΡΘΡΟ 3 Τρόπος εκτέλεσης της προμήθειας Η εκτέλεση της προμήθειας αυτής θα πραγματοποιηθεί με ανοικτό ή πρόχειρο διαγωνισμό ή ανάθεση, με κριτήριο τη συμφερότερη προσφορά, σύμφωνα με τις διατάξεις του ΕΚΠΟΤΑ. ΑΡΘΡΟ 4 Ανακοίνωση αποτελέσματος

22 Ο ανάδοχος της προμήθειας αυτής, μετά την κατά νόμο έγκριση του αποτελέσματος και μετά την ανακοίνωση του αποτελέσματος σύμφωνα με τις διατάξεις του ΕΚΠΟΤΑ άρθρο 24 υποχρεούται να προσέλθει στο Δήμο σε χρόνο που θα περιγραφεί στη διακήρυξη, από την παραλαβή του εγγράφου της ανακοινώσεως του αποτελέσματος, για την υπογραφή της σχετικής σύμβασης. ΑΡΘΡΟ 5 Σύμβαση Η σύμβαση συντάσσεται από τον αρμόδιο υπάλληλο και περιλαμβάνει όλα τα στοιχεία που αναφέρονται στο άρθρο 25 του ΕΚΠΟΤΑ. Οι συμβατικές ποσότητες μπορούν να αυξομειωθούν ανάλογα με τις ανάγκες του Δήμου, με απόφαση της Δημαρχιακής Επιτροπής, με τρόπο που θα καθορισθεί στη διακήρυξη του διαγωνισμού. ΑΡΘΡΟ 6 Εγγύηση καλής εκτελέσεως Ο προμηθευτής στον οποίο έγινε η κατακύρωση της προμήθειας υποχρεούται να καταθέσει εγγύηση καλής εκτέλεσης των όρων της σύμβασης το ύψος της οποίας είναι 10% της συνολικής συμβατικής αξίας χωρίς τον Φ.Π.Α. Οι εγγυήσεις ανεξάρτητα από το όργανο που τις εκδίδει και τον τύπο που περιβάλλονται πρέπει να αναφέρουν και τα οριζόμενα στο άρθρο 26 του ΕΚΠΟΤΑ παράγραφος 2. Η εγγύηση καλής εκτέλεσης της σύμβασης επιστρέφεται στον ανάδοχο της προμήθειας μετά την παραλαβή από την αρμόδια επιτροπή. ΑΡΘΡΟ 7 Δοκιμές έλεγχος παραλαβής Για τα υδρόμετρα: Ο έλεγχος για την παραλαβή των μετρητών θα γίνεται απαραίτητα στις εγκαταστάσεις του κατασκευαστή και η δαπάνη θα βαρύνει τον ίδιο το προμηθευτή Η υπηρεσία έχει το δικαίωμα να αποστείλει εκπροσώπους της για την παρακολούθηση όλων των φάσεων της κατασκευής της συναρμολογήσεως και των δοκιμών των μετρητών, με έξοδα του προμηθευτή Ο προμηθευτής υποχρεούται να χορηγεί στους εκπροσώπους της υπηρεσία κάθε στοιχείο σχετικό με τους μετρητές προκειμένου να διαπιστωθεί ότι η κατασκευή τους εκτελείται σύμφωνα με τους όρους της παρούσας συγγραφής υποχρεώσεων και των αναφερομένων προτύπων και κανονισμών Ο έλεγχος για την παραλαβή των μετρητών θα γίνεται παρουσία εκπροσώπου της υπηρεσία για τρία σημεία παροχών και ένα σημείο ευαισθησίας. Τα σημεία αυτά θα ευρίσκονται μεταξύ Qt και Qmax. Στον έλεγχο παραλαβής συμπεριλαμβάνεται και ο έλεγχος στεγανότητας σε πίεση τουλάχιστον 16 bar. Οι μετρητές θα δοκιμάζονται στο σύνολό τους στις εγκαταστάσεις του προμηθευτού με δική του δαπάνη Ανεξάρτητα αν ο έλεγχος έγινε παρουσία των εκπροσώπων της υπηρεσίας, ο προμηθευτής υποχρεούται να χορηγήσει βεβαίωση ότι όλοι οι μετρητές έχουν δοκιμαστεί στο εργοστάσιο και είναι μέσα στα προβλεπόμενα από τις προδιαγραφές

23 όρια λειτουργίας. Το πιστοποιητικό θα χορηγείται για την ποσότητα των μετρητών των τμηματικών παραδόσεων Ανεξάρτητα από τις δοκιμές στο εργοστάσιο του προμηθευτού η υπηρεσία επιφυλάσσεται να ελέγξει τους μετρητές και στο δικό της συνεργείο ελέγχου μετρητών. Στο δοκιμαστήριο της υπηρεσίας θα ελέγχεται το 10% της παραληφθείσης τμηματικών ποσότητας. Σε περίπτωση ευρέσεως σφάλματος έστω και σε ένα μετρητή θα επαναλαμβάνεται η δοκιμή σε αναλογία 10% της παραληφθείσης τμηματικώς ποσότητας μετρητών. Εάν και πάλι ευρεθεί σφάλμα θα απορρίπτεται όλη η τμηματικώς παραληφθείσα ποσότητα μετρητών. Για τους κρουνούς: Η Υπηρεσία έχει το δικαίωμα να εκτελέσει ελέγχους σύμφωνα με τους ισχύοντες διεθνείς κανονισμούς τυποποίησης και δοκιμών σε όλα τα δείγματα που παραδόθηκαν. Διατηρεί ακόμη το δικαίωμα να αποσυναρμολογήσει τα δείγματα ή και να τα καταστρέψει, ώστε να διαπιστώσει τη δομή, την αντοχή σε πίεση εφελκυσμό, στρέψη, κάμψη υπό συνθήκες λειτουργίας, την χημική σύσταση και την ποιότητα τους. Ανεξάρτητα εάν οι έλεγχοι και οι δοκιμές εκτελέστηκαν στο εργαστήριο της Υπηρεσίας ή σε περίπτωση αδυναμίας εκτέλεσης, η εταιρεία διατηρεί το δικαίωμα να επαναλάβει τις δοκιμές πριν ή μετά την ανάθεση της παραγγελίας, σε πλήρως εξοπλισμένο εργαστήριο που θα πρέπει να διαθέτει ο προμηθευτής ή η κατασκευάστρια εταιρεία, αποστέλλοντας ( 2 ) δύο αρμόδιους τεχνικούς με έξοδα του προμηθευτή, για την παρακολούθηση των δοκιμών και όλης της πορείας της παραγωγής. Ο προμηθευτής έχει υποχρέωση να χορηγήσει στους εκπροσώπους της Υπηρεσίας, κάθε στοιχείο σχετικό με την παραγωγή των κρουνών, έτσι ώστε να διαπιστωθεί ότι η κατασκευή τους εκτελείται σύμφωνα με τους όρους και τους κανονισμούς της παρούσας διακήρυξης. Για τους κρουνούς: Η επιτροπή παραλαβής θα παραλάβει από την επιτροπή αξιολόγησης το δείγμα που προσκόμισε ο προμηθευτής και θα το συγκρίνει με το 10% της παραληφθείσας ποσότητας. Στην περίπτωση εύρεσης αποκλίσεων ( κατασκευαστικών ή άλλων ), ακόμη και σε ένα ( 1 ) κρουνό, θα επαναλαμβάνεται η σύγκριση σε αναλογία 10%. Στην περίπτωση που παρατηρηθούν πάλι αποκλίσεις, ακόμα και σε ένα ( 1 ) κρουνό, θα επιστρέφεται όλη η παραληφθείσα ποσότητα. Ο προμηθευτής είναι υποχρεωμένος να χορηγήσει βεβαίωση στην επιτροπή παραλαβής, ότι όλοι οι κρουνοί έχουν δοκιμαστεί στο εργοστάσιο και είναι μέσα στα προβλεπόμενα από τους κανονισμούς όρια λειτουργίας. Το πιστοποιητικό θα χορηγηθεί για όλη την ποσότητα των κρουνών ΑΡΘΡΟ 8 Παράδοση υλικών Οι μετρητές θα παραδίδονται σφραγισμένοι σύμφωνα με τα προβλεπόμενα θα φέρουν προστατευτικά πλαστικά πώματα στα ακροστόμια εισαγωγής-εξαγωγής και απαραίτητα θα έχουν υποστεί εξωτερική αντιδιαβρωτική προστασία Οι δαπάνες των υλικών σφράγισης και βαφής και της σχετικής εργασίας βαρύνουν τον προμηθευτή Η παράδοση των υλικών θα γίνεται με αυτοκίνητα του προμηθευτή στην αποθήκη της υπηρεσίας.

24 ΑΡΘΡΟ 9 Εγγυήσεις Οι μετρητές θα είναι εγγυημένοι για χρονική διάρκεια ομαλής λειτουργίας τουλάχιστον 3 ετών από την ημέρα παραλαβής τους. Ο προμηθευτής είναι υποχρεωμένος να αντικαταστήσει με καινούργιο κάθε μετρητή που θα υποστεί βλάβη εντός του χρόνου εγγύησης, η οποία, βλάβη θα οφείλεται σε τεχνική ή ποιοτική ανεπάρκεια του μετρητή. Οι κρουνοί θα είναι εγγυημένοι για χρονική διάρκεια ομαλής λειτουργίας τουλάχιστον 2 ετών από την ημέρα παραλαβής τους. Ο προμηθευτής είναι υποχρεωμένος να αντικαταστήσει με καινούριο κάθε κρουνό που θα υποστεί, εντός του χρόνου εγγύησης, βλάβη που θα οφείλεται σε κατασκευαστική αστοχία ή ποιοτική ανεπάρκειά του. ΑΡΘΡΟ 10 Χρόνος παραδόσεως Έναρξη παραδόσεως των υλικών εντός 30 ημερών από της αναθέσεως της παραγγελίας. Η ποσοτική παράδοση των υλικών θα αναφέρεται σαφώς στην προσφορά του προμηθευτή. Εφόσον υπάρχει αδικαιολόγητη υπέρβαση της συμβατικής προθεσμίας εκτέλεσης της προμήθειας μπορούν να επιβληθούν ποινικές ρήτρες σύμφωνα με τις διατάξεις των άρθρων 27 και 33 του ΕΚΠΟΤΑ. ΑΡΘΡΟ 11 Πλημμελής κατασκευή Εάν κατά την παραλαβή και τη λειτουργία των υλικών δεν πληρούν τους όρους της σύμβασης ή εμφανίζουν ελαττώματα ή κακοτεχνίες τότε εφαρμόζονται οι διατάξεις που αναφέρονται στο άρθρο 33 και 35 του ΕΚΠΟΤΑ. ΑΡΘΡΟ 12 Φόροι, τέλη, κρατήσεις Ο ανάδοχος υπόκεινται σε όλους τους βάσει των κειμένων διατάξεων φόρους τέλη και κρατήσεις που θα ισχύουν κατά την ημέρα διενέργειας του διαγωνισμού. Ο Φ.Π.Α. και τα έξοδα δημοσίευσης βαρύνουν το Δήμο. ΑΡΘΡΟ 13 Παραλαβή υλικών Πληρωμή Η παραλαβή της προμήθειας θα γίνει από επιτροπή παραλαβής που έχει συγκροτηθεί και συγκροτείται κάθε χρόνο με απόφαση του Δημοτικού Συμβουλίου σύμφωνα με το άρθρο 28 του ΕΚΠΟΤΑ. Η παραλαβή της προμήθειας θα γίνει μέσα στον οριζόμενο από τη σύμβαση χρόνο. Κατά τα λοιπά ισχύουν τα αναφερόμενα στη σύμβαση και στα άρθρα 28,29 του ΕΚΠΟΤΑ.
