DIGI-TRACK Σύστημα εντοπισμού και παρακολούθησης οχημάτων, ανθρώπων, κατοικιδίων, σκαφών, εμπορευμάτων

Transcript

1 DIGI-TRACK Σύστημα εντοπισμού και παρακολούθησης οχημάτων, ανθρώπων, κατοικιδίων, σκαφών, εμπορευμάτων Το σύστημα Digi-Track αποτελεί μία ολοκληρωμένη λύση για τη διαχείριση και παρακολούθηση κινούμενων συστημάτων, όπως ανθρώπων, οχημάτων, εμπορευμάτων, κατοικιδίων, στο εξής οντότητες. Δίνει τη δυνατότητα χρησιμοποίησης των κινητών τηλεφώνων να «παίζουν» παράλληλα με τις πλέον πιο σύγχρονες συσκευές εντοπισμού θέσης (GPS) και να ενημερώνουν τους χρήστες real-time (ελάχιστη περίοδος ανά 20 δευτερόλεπτα, δυνατή και ανά δευτερόλεπτο). Η χρήση των κινητών τηλεφώνων δίνει την επιπλέον δυνατότητα αμφίδρομης επικοινωνίας μεταξύ των χρηστών καθώς και την ανταλλαγή θέσεων, μυνημάτων και πληροφοριών, όπως σε ένα προηγμένο social network.

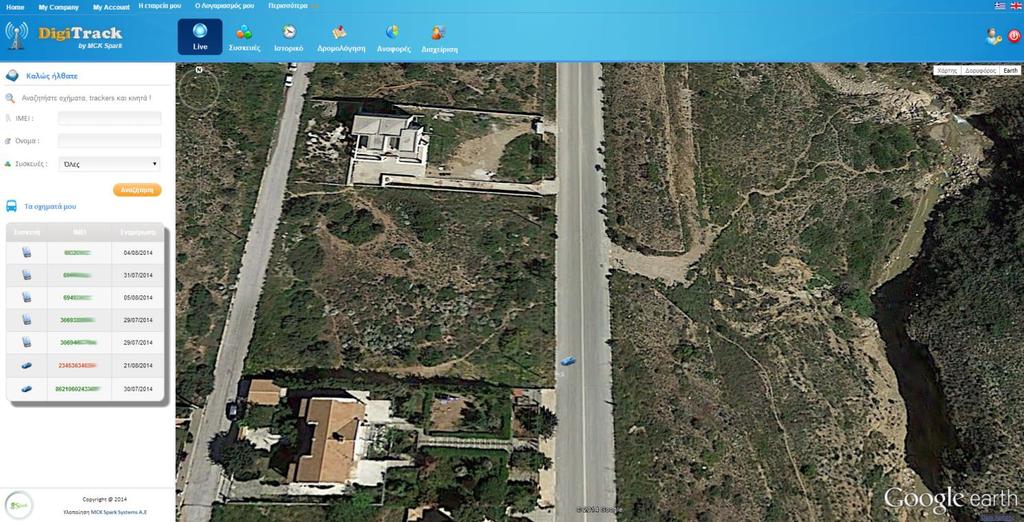

2 Στη συνολική του μορφή, συμπεριλαμβάνει : 1. Server με αδιάλειπτη λειτουργία, ο οποίος είναι επιφορτισμένος με τη συνολική διαχείριση των ανταλλασσόμενων πληροφοριών και την αποθήκευσή τους για περαιτέρω επεξεργασία ( Δεν απαιτείται εγκατάσταση και χρέωση στον πελάτη αφού είναι εγκατεστημένος από την UBILUS ) 2. Clients Η/Υ, για την remote παρακολούθηση των συστημάτων στο χώρο του πελάτη 3. Κινητά τηλέφωνα, τα οποία έχουν τη δυνατότητα να προβάλλουν χάρτη και το σύνολο των δυνατοτήτων του προγράμματος μέσα από ένα φιλικό στον χρήστη περιβάλλον. Τα ίδια τα κινητά μπορούν να παίξουν το ρόλο των tracking devices και να μεταφέρουν τις θέσεις τους και άλλες πληροφορίες στο κεντρικό σύστημα. 4. Διάφορες συσκευές GPS TRACKING, που μπορούν να χρησιμοποιηθούν σε συνδυασμό με όλα τα προαναφερθέντα συστήματα. Κάθε χρήστης έχει τις εξής επιλογές : 1. Να κατεβάσει την εφαρμογή DIGITRACK στο κινητό του Android, πηγαίνοντας με οποιονδήποτε Browser του κινητού του στη σελίδα και στην ενότητα E-SHOP, όπου θα επιλέξει την «εφαρμογή Digitrack για Android. Από εκεί μπορεί να επιλέξει το κατέβασμα της εφαρμογής. Εάν δεν έχει γίνει παράλληλη αγορά κάποιου GPS tracker από την εταιρία μας, η εφαρμογή είναι πλήρως λειτουργική για τον 1 ο μήνα χρήσης ενώ με την πάροδο του μήνα χάνει μόνο τη δυνατότητα αποστολής στοιχείων προς τρίτους, διατηρώντας την δυνατότητα να δέχεται όλα τα δεδομένα από αυτούς. Μετά τον 1 ο μήνα δίνεται η δυνατότητα συνέχισης της πρόσβασης στον Server χωρίς περιορισμούς, με την αντίστοιχη καταβολή της ετήσιας συνδρομής. Με την επιλογή αυτή, ο κάθε χρήστης έχει τη δυνατότητα ανταλλαγής θέσεων, μηνυμάτων, κλήσεων, φωτογραφιών και άλλων πληροφοριών με τους υπόλοιπους χρήστες που διαθέτουν την ανάλογη εφαρμογή. 2. Από το ίδιο e-shop να επιλέξει προς αγορά, tracker της αρεσκείας του και να κατεβάσει παράλληλα την εφαρμογή DIGITRACK (βλ. Επιλογή 1). Στη συνέχεια επιλέγοντας ένα πακέτο κινητής τηλεφωνίας που να υποστηρίζει δεδομένα (Internet), θα πρέπει να προμηθευτεί μία κάρτα SIM για κάθε tracker με το συγκεκριμένο πρόγραμμα και να την τοποθετήσει στο Tracker, αφαιρώντας προηγουμένως την αίτηση κωδικού PIN από την κάρτα. Αναλόγως του tracker, ίσως απαιτείται εγκατάσταση από τεχνικό ( π.χ. tracker αυτοκινήτου χωρίς OBD). Εάν ο πελάτης αγοράσει το πρόγραμμα κινητής τηλεφωνίας από την εταιρεία μας τότε δεν απαιτείται η καταβολή της ετήσιας συνδρομής (την οποία του την παρέχουμε χωρίς χρέωση). 3. Να μπει με οποιονδήποτε browser στη σελίδα και αφού δημιουργήσει έναν λογαριασμό να έχει ανάλογη εικόνα των συστημάτων που παρακολουθεί, όπως τα βλέπει και από το κινητό του (WEB εφαρμογή). Οι συσκευές κινητών και GPS TRACKERS θα πρέπει να διαθέτουν είτε μόνιμη τροφοδότηση στα σημεία εγκατάστασης ή περιοδική φόρτιση αναλόγως των συνθηκών χρήσης. Επειδή η λειτουργία των υπομονάδων του συστήματος εξαρτάται από τη λήψη GPS για την εξακρίβωση της θέσης και την ύπαρξη επικοινωνίας GPRS/3G/SMS για τη μεταφορά των δεδομένων μεταξύ των υποσυστημάτων είναι κατανοητό ότι το σύστημα DIGITRACK απαιτεί την ύπαρξη των ανωτέρω λειτουργιών για να μπορέσει να μεταδώσει τις πληροφορίες σε άλλες βαθμίδες του συστήματος. Επίσης η επιλογή του παρόχου κινητής τηλεφωνίας είναι ευθύνη του πελάτη καθώς και τα τηλεπικοινωνιακά τέλη της κινητής τηλεφωνίας που επίσης βαρύνουν τον ίδιον. Με το ρυθμό που αποστέλλονται τα δεδομένα στον server, ένα πακέτο των 100 MB/μήνα καλύπτει τις ανάγκες της εφαρμογής, χωρίς να υπολογίζεται σ αυτό ο όγκος δεδομένων των χαρτών που όπως είναι αυτονόητο μπορεί να αυξήσει τον απαιτούμενο όγκο δεδομένων. Για τον λόγο αυτό και εφόσον υπάρχει σύνδεση WIFI το σύστημα υποστηρίζει την λήψη χαρτών μέσω WIFI και παράλληλα τη δυνατότητα αποθήκευσης χαρτών στην SD ( σε προγενέστερο χρόνο ).

3 Οι δυνατότητες του συστήματος DIGI-TRACK είναι: Αυτόματη επιλογή γλώσσας σύμφωνα με την επιλεγείσα γλώσσα του λειτουργικού. Διαθέσιμες γλώσσες : Ελληνικά, Αγγλικά. Επιλογή των υπό παρακολούθηση οντοτήτων (κινητών, GPS trackers) μέσα από τη λίστα επαφών του κινητού τηλεφώνου. Καταγραφή διαδρομών και απευθείας (Real-time) παρακολούθηση πορείας εκτέλεσης δρομολογίων. Εμφάνιση οντοτήτων σε γραφικό περιβάλλον χαρτών (δρόμοι, έδαφος). Χρήση offline χαρτών και κύκλωμα αποθήκευσης χαρτών στην SD card για μετέπειτα χρήση. Εμφάνιση Streetview στα σημεία που βρίσκονται οι υπό παρακολούθηση οντότητες (WEB) Εμφάνιση θέσεων, ίχνη διαδρομών, αποστάσεων, κατευθύνσεων, κατάστασης οντοτήτων (online-offline, εντόςεκτός ζώνης). Κύκλωμα διαχείρισης ζωνών με άμεσο συναγερμό σε περιπτώσεις παραβίασής τους. Περιστροφή χάρτη ως προς την κίνησή του χρήστη ή ως προς την κατεύθυνσή του βάση της ηλεκτρονικής πυξίδας. Εμφάνιση μικρογραφιών φωτογραφιών των υπό παρακολούθηση οντοτήτων στο χάρτη. Χρήση Zoom In, Zoom Out και Pan στον χάρτη. Εκχώρηση πρόσβασης ανταλλαγής δεδομένων μόνο στις επαφές της αρεσκείας του χρήστη. Εμφάνιση επαφών που έχουν εγκαταστήσει την εφαρμογή. Υπογράμμιση επαφών που έχουν αποστείλει πρόσφατα αδιάβαστα δεδομένα, διαθέτουν εισερχόμενα μηνύματα, είναι εκτός ζωνών ή εκτός επικοινωνίας για μεγάλο χρονικό διάστημα. Αποστολή κρυπτογραφημένων μηνυμάτων (AES algorithm) μεταξύ των χρηστών με δυνατότητα υπόδειξης θέσης στο χάρτη. Αποστολή φωτογραφιών μεταξύ των χρηστών με ταυτόχρονη χρήση συντεταγμένων. Επικοινωνία με ήχο μεταξύ των χρηστών. Δημιουργία δρομολογίου από τη θέση του χρήστη προς οποιαδήποτε οντότητα και παράλληλα χρήση φωνητικών οδηγιών κατά την κίνησή του προς αυτήν. Οι φωνητικές οδηγίες ακολουθούν την επιλογή της γλώσσας (Ελληνικά, Αγγλικά). Κύκλωμα διαχείρισης ζωνών και γραφική αναπαράστασή τους στο χάρτη.

4 Κύκλωμα διαχείρισης περιοχών, εμφάνισής τους στο χάρτη και δυνατότητα εύρεσης δρομολογίου από τη θέση του χρήστη. (Αντιστοίχιση θέσης και με φωτογραφία) Διαχείριση κυκλώματος δρομολογίων ακόμα και όταν δεν υπάρχει σύνδεση Internet Εμφάνιση στοιχείων της θέσης του χρήστη μέσω του ενσωματωμένου στο κινητό GPS και στοιχείων που αφορούν την κυψέλη της κινητής τηλεφωνίας. Ανάκτηση θέσεων διαδρομών όλων των καταγεγραμμένων διαδρομών όλων των οντοτήτων για δοθέν χρονικό διάστημα. Δυνατότητα Playback ιστορικού, με λειτουργίες όπως play, pause, stop, back, forward και ταυτόχρονη απεικόνιση των οντοτήτων και του χρόνου στο χάρτη. Γραφική αναπαράσταση πλήθους δορυφόρων GPS και αντίστοιχης στάθμης λήψης. Διαχείριση ενέργειας για τη μεγαλύτερη αυτονομία της συσκευής. Δημιουργία KML αρχείων για την εισαγωγή τους σε άλλα προγράμματα. Ενδείξεις στάθμης μπαταρίας, σήματος GSM. Υπόδειξη δρόμου, αριθμού, περιοχής της επιλεγμένης οντότητας, περιοχής ή οποιουδήποτε σημείου, ταυτόχρονη εμφάνιση συντεταγμένων. Αποθήκευση και επαναφορά των επιλογών του χρήστη. Εμφάνιση συναγερμών σχετικών με τους αισθητήρες σε πραγματικό χρόνο. Διαβάθμιση δυνατοτήτων και πρόσβασης χρηστών της Εφαρμογής WEB ανάλογα με το προφίλ του κάθε χρήστη (π.χ. απλός χρήστης, διαχειριστής κ.α.)

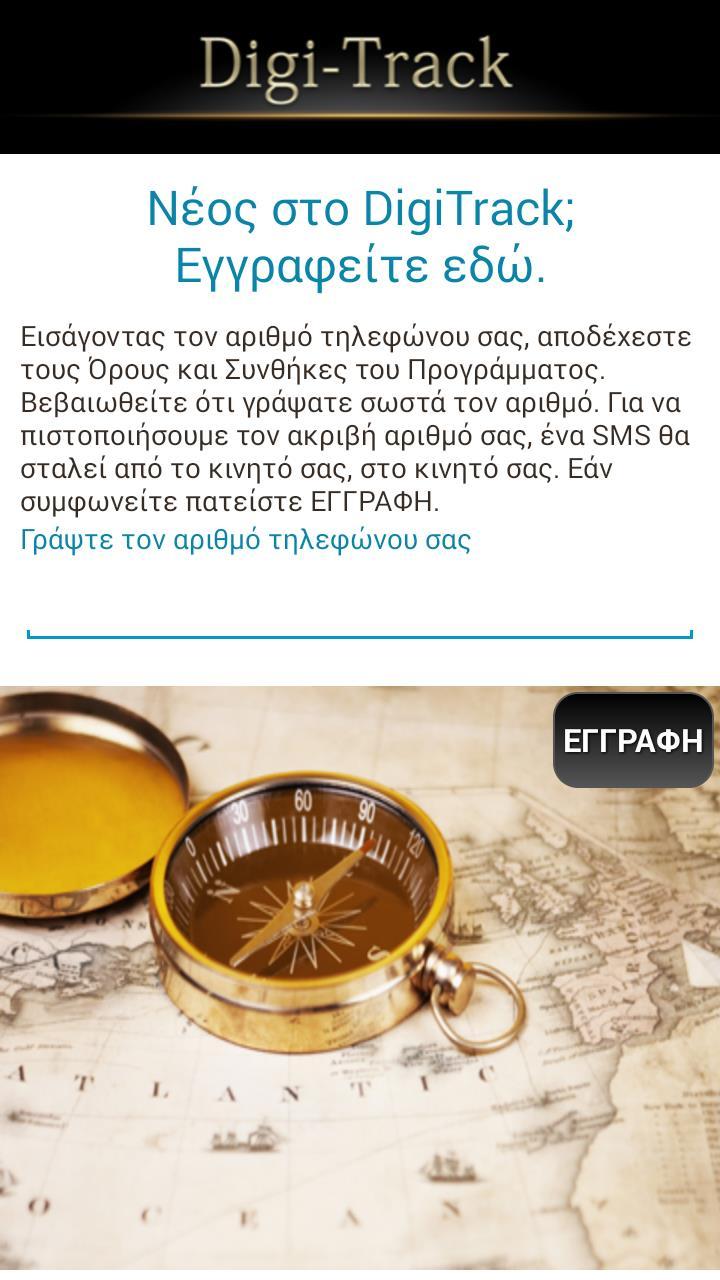

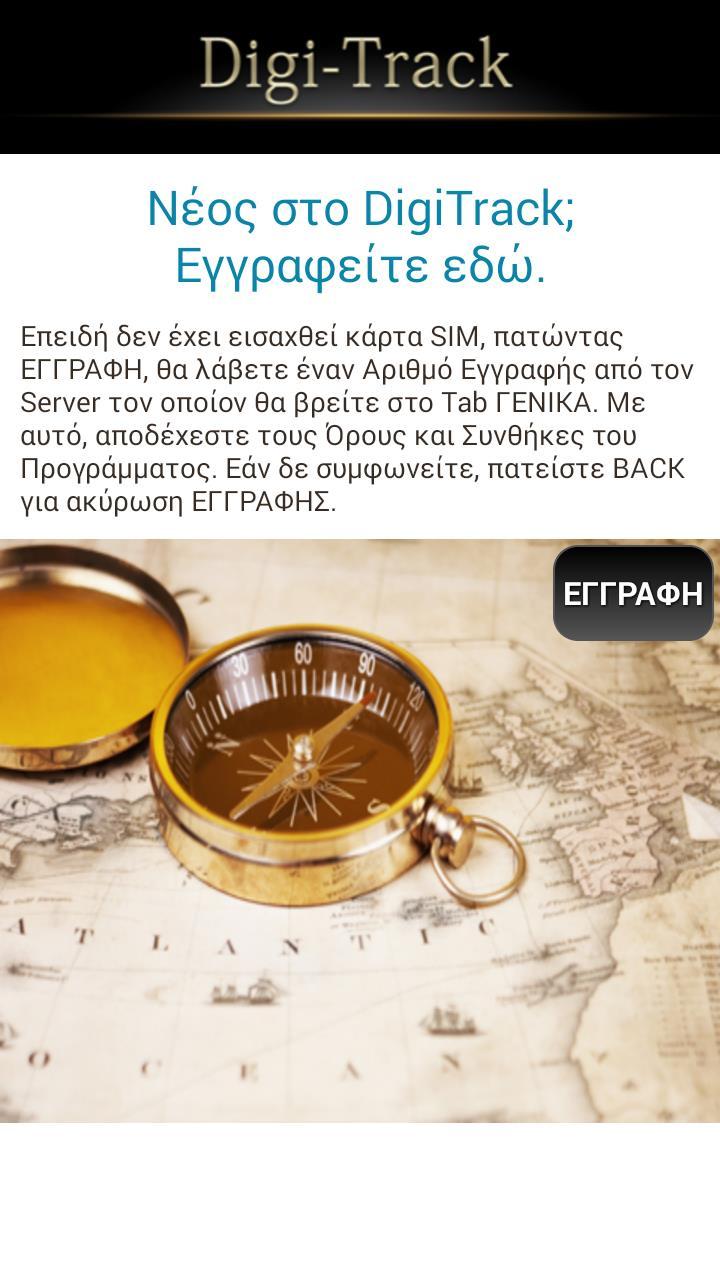

5 Στη συνέχεια περιγράφεται η εφαρμογή DIGITRACK σε ANDROID. Μετά το πέρας της εγκατάστασης, επιλέγουμε το εικονίδιο DIGITRACK στο κινητό μας. Πριν να μπούμε στην εφαρμογή μπορούμε να επιλέξουμε από τις ρυθμίσεις του κινητού τη γλώσσα εγκατάστασης. Οποιαδήποτε επιλογή γλώσσας πέραν των Ελληνικών μας εμφανίζει την εφαρμογή στην Αγγλική. Ανάλογα με το αν υπάρχει κάρτα SIM στο κινητό ή όχι, εμφανίζεται μία από τις 2 ακόλουθες οθόνες :

6 Ο λόγος που υπάρχει αυτή η διαφοροποίηση έγκειται στο γεγονός ότι η εφαρμογή εκμεταλλεύεται την ήδη υπάρχουσα πληροφορία που έχει καταχωρήσει ο κάθε χρήστης στις επαφές του στο κινητό. Με αυτόν τον τρόπο δεν απαιτείται να εισάγουμε ξανά τις οντότητες με τις οποίες θέλουμε να ανταλλάξουμε πληροφορίες, αφού είναι ήδη καταχωρημένες στο κινητό μας. Για να γίνει όμως αυτό πρέπει να δηλώσουμε στην εφαρμογή, τον αριθμό του δικού μας κινητού και στη συνέχεια να τον επιβεβαιώσουμε, ώστε να είμαστε σίγουροι για την ορθότητα των στοιχείων. Η επιβεβαίωση αυτή του αριθμού του τηλεφώνου (στην 1 η περίπτωση που έχουμε ενεργή κάρτα SIM) γίνεται με την αυτόματη αποστολή ενός SMS από το τηλέφωνο του χρήστη, στο δικό του πάλι τηλέφωνο και μόνο την πρώτη φορά που κάνει χρήση της εφαρμογής. Με τη λήψη του SMS από το ίδιο το τηλέφωνο ενεργοποιείται αυτόματα η εφαρμογή και το σύστημα εγγράφεται στον Server. Επειδή η αποστολή και η χρέωση αυτού του SMS εγγραφής επιβαρύνει τον χρήστη, ζητείται η συγκατάθεσή του για την αποστολή. Εάν ο χρήστης δεν επιθυμεί την εγγραφή μπορεί να πατήσει το πλήκτρο BACK για να μην εγγραφεί. Στην περίπτωση που η συσκευή του χρήστη δεν διαθέτει κάρτα SIM εμφανίζεται η εναλλακτική οθόνη.. Με την αποδοχή της εγγραφής, ο χρήστης πλέον αναγνωρίζεται από το πρόγραμμα όχι μέσω του αριθμού τηλεφώνου ( εφόσον δεν υπάρχει ), αλλά από ένα σειριακό αριθμό που λαμβάνει από τον Server. Για την ενεργοποίηση αυτή απαιτείται σύνδεση Internet. Η διαφορά από την 1 η περίπτωση είναι ότι τώρα οι οντότητες που έχει στις επαφές του πρέπει να δηλώσουν τον σειριακό αυτόν αριθμό στις δικιές τους επαφές, για να μπορέσουν ν ανταλλάξουν δεδομένα. Είναι εμφανές ότι στην 1 η περίπτωση που χρησιμοποιούμε τους αριθμούς τηλεφώνου μας, είναι ευκολότερο να επικοινωνήσουμε με τους «φίλους» μας, αφού γνωρίζουμε τα τηλέφωνά τους και τα έχουμε ήδη αποθηκευμένα στο κινητό μας. Υπάρχει τέλος η δυνατότητα να μην γίνει εγγραφή στο server την προκειμένη στιγμή αλλά κάποια άλλη φορά. Με κάθε άλλη επανεκκίνηση της εφαρμογής, εμφανίζονται ξανά οι ανάλογες οθόνες, οι οποίες παραμένουν μέχρι την ανάλογη επιλογή του χρήστη. Αφού λοιπόν έχει γίνει η εγγραφή (ή όχι) μπαίνουμε στο κυρίως πρόγραμμα όπου βλέπουμε στο κέντρο της οθόνης (ή όχι) την αντίστοιχη ένδειξη για το αν η εγγραφή ολοκληρώθηκε με επιτυχία.

7 Σε κάθε μελλοντική επανεκκίνηση της εφαρμογής, εμφανίζεται αυτή η οθόνη, η οποία παραμένει είτε μέχρι το πρόγραμμα να συνδεθεί στον Server, είτε μέχρι να πατήσουμε πάνω στην οθόνη. Για τη σύνδεση στον Server απαιτείται σύνδεση Internet ( μέσω Wi- Fi ή 3G/GPRS ), την οποία θα πρέπει να έχουμε ενεργοποιήσει πριν την έναρξη του προγράμματος. Επίσης αν θέλουμε να εντοπίζεται η θέση μας, θα πρέπει να έχουμε ενεργοποιήσει και το GPS του κινητού μας εκ των προτέρων. Αφού υλοποιηθούν όλα τα ανωτέρω, βλέπουμε τη θέση μας στο χάρτη και τις ενδείξεις για επιτυχή σύνδεση στο Internet και στον Server, καθώς και για τον επιτυχή προσδιορισμό της θέσης μας. Στη συνέχεια περιγράφονται με γραφικό τρόπο όλες οι λειτουργίες του προγράμματος. Η ολικη Εξοδος απο το προγραμμα επιτυγχανεται με διπλο χτυπημα του κουμπιου BACK που βρισκεται στην προσοψη του κινητου.

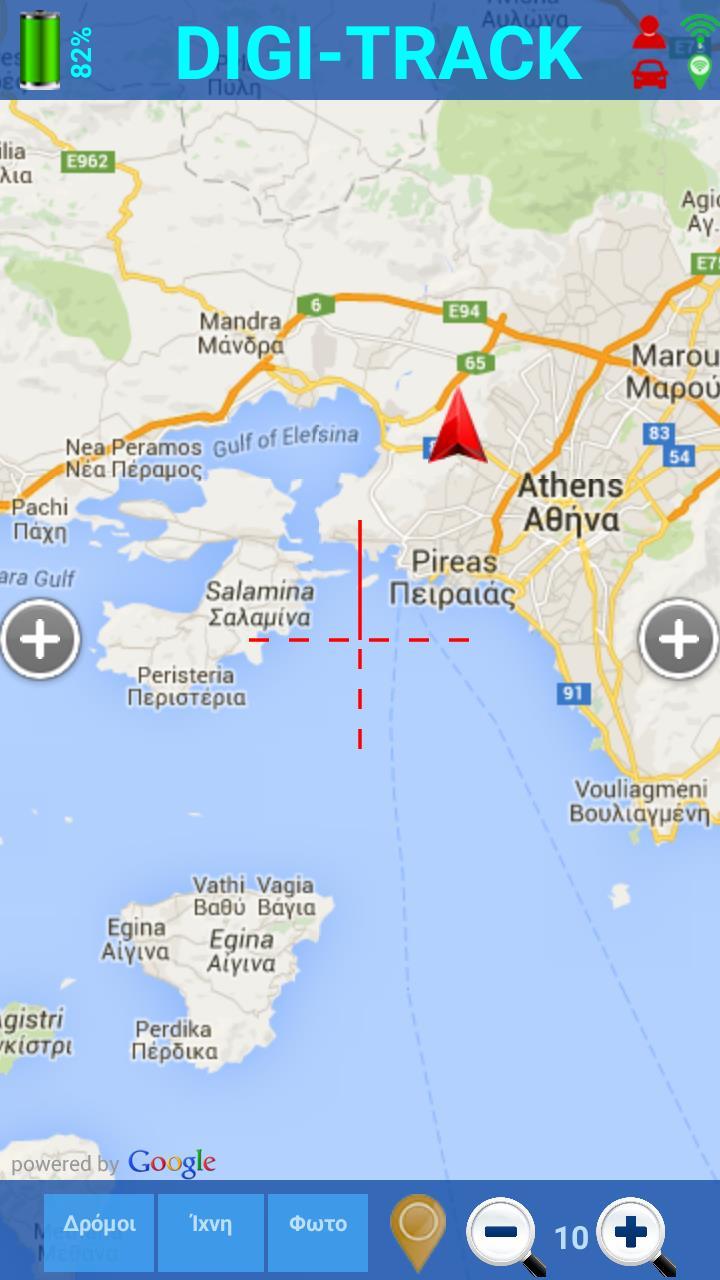

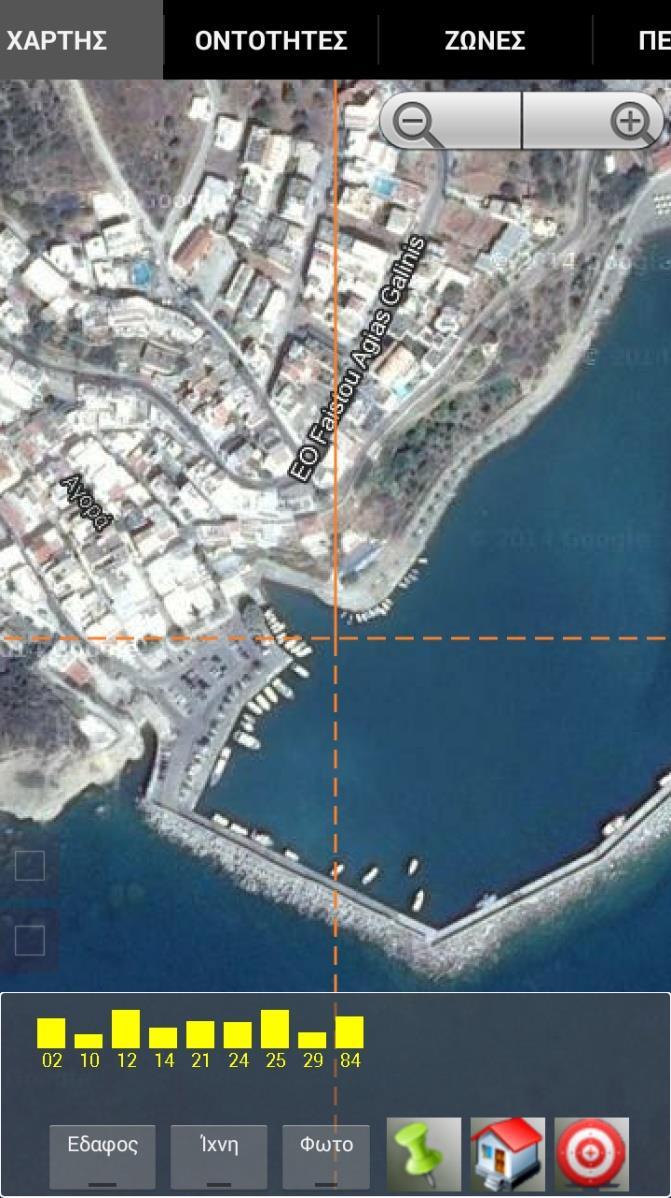

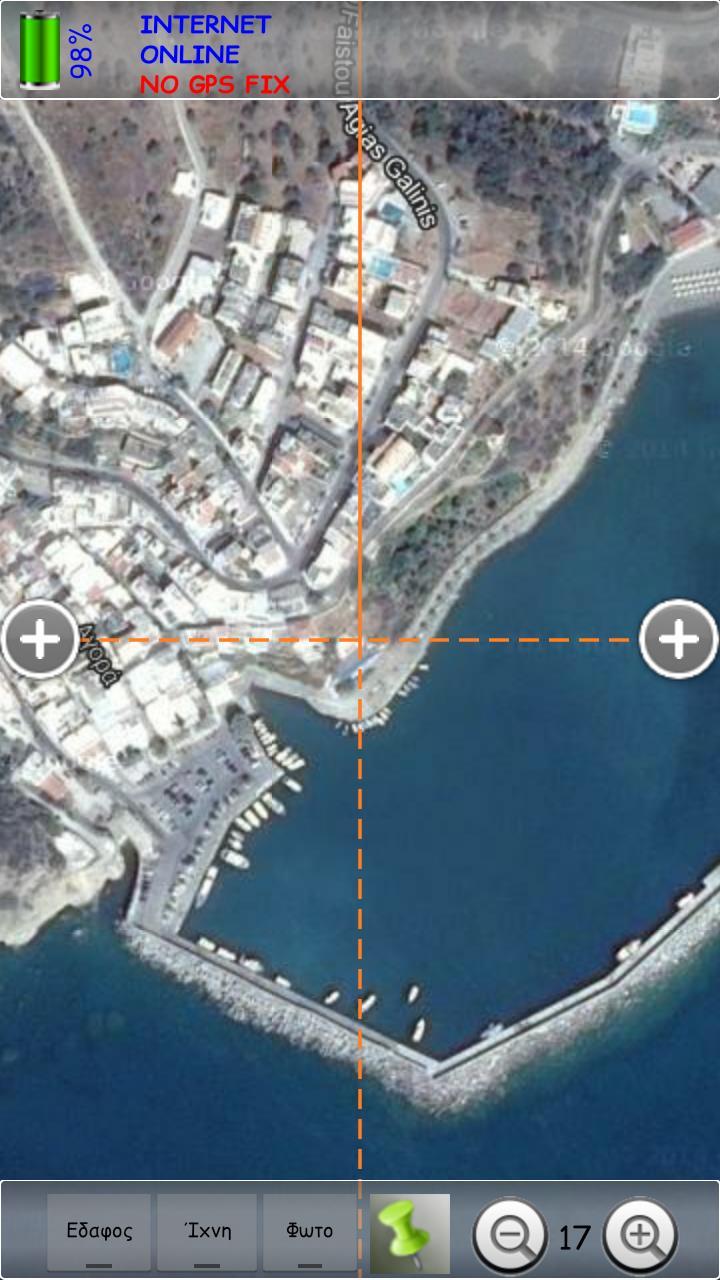

8 Αρχική οθόνη προγράμματος Ενδείξεις INTERNET, ONLINE, GPS, ΚΑΡΤΑ ΧΡΗΣΤΗ, ΣΥΝΔΕΣΗ ΜΕ ΟΧΗΜΑ Η θέση και η κατεύθυνση μας Διάφορες λειτουργίες Χάρτη Ψηφιακός Χάρτης Επιλογή Zoom Μετακίνηση σε άλλες οθόνες του προγράμματος Zoom μπορούμε να κάνουμε χρησιμοποιώντας και τα 2 δάκτυλα του χεριού μας. Συγκεκριμένα ανοίγοντας τα κάνουμε Zoom-in ενώ κλείνοντας τα κάνουμε Zoom-out Επιλογή Χάρτη

9 Ενεργοποίηση άλλων οθονών Διαχείριση οντοτήτων (Απ)Ενεργοποίηση άλλων οθονών Λογότυπο DIGITRACK Γενικές πληροφορίες για τη συσκευή μας Ιστορικό μετακινήσεων Κατέβασμα χαρτών στην SD card για μετέπειτα χρήση

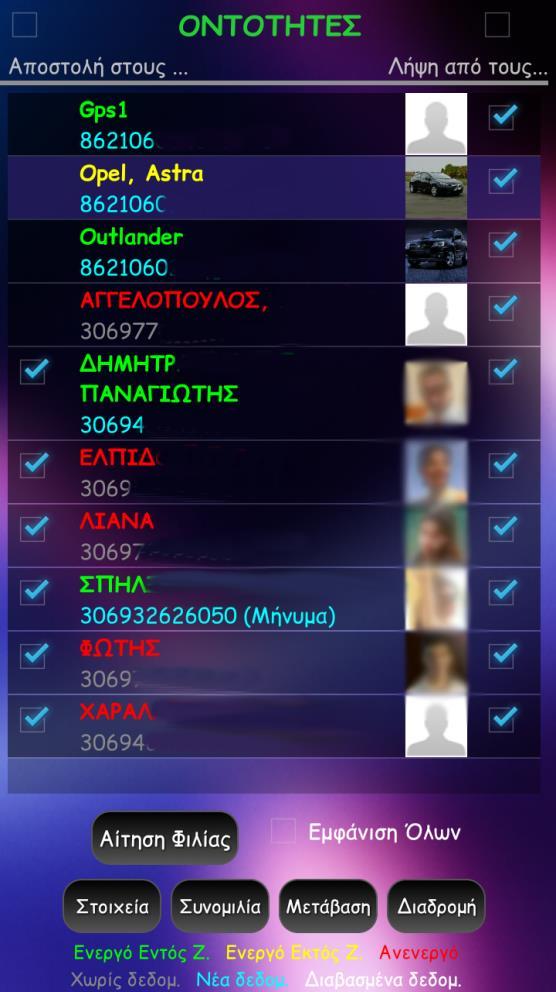

10 Διαχείριση οντοτήτων Στην οθόνη αυτή εμφανίζονται αυτόματα όλες οι αποθηκευμένες επαφές του κινητού μας (π.χ. η εγγραφή Niki στην αριστερή εικόνα). Επίσης θα εμφανιστούν οι επαφές που δεν αντιστοιχούν σε κάποιον αριθμό κινητού (π.χ. η εγγραφή Tablet), αλλά διαθέτουν τον σειριακό αριθμό που έχουν πάρει από τον Server (τις οποίες πρέπει να τις έχουμε καταχωρήσει προηγουμένως στις επαφές του τηλεφώνου μας). Επίσης, στην οθόνη αυτή θα εμφανιστούν και τα GPS trackers, που ενδεχομένως έχουμε αγοράσει από την UBILUS (π.χ. Opel Astra) και τα έχουμε προηγουμένως καταχωρήσει στις επαφές του τηλεφώνου, βάζοντας στη θέση Κινητό Τηλέφωνο, τον αντίστοιχο IMEI κωδικό του GPS tracker, που έχουμε παραλάβει. Ο κωδικός IMEI είναι ενας 15ψήφιος κωδικός που είναι μοναδικός για κάθε GPS tracker στον κόσμο. Κάθε εγγραφή-οντότητα αποτελείται από την ονομασία της επαφής-οντότητας, τον αριθμό κινητού ή σειριακό αριθμό ή IMEI και την φωτογραφία (αν υπάρχει). Επίσης υπάρχουν 2 στήλες με κουτιά επιλογών αριστερά και δεξιά των οντοτήτων. Τα κουτιά στην αριστερή στήλη όπου υπάρχουν, υποδηλώνουν ότι η αντίστοιχη οντότητα έχει εγκαταστήσει την εφαρμογή DIGITRACK. Όποια επιλογή κάνουμε στην αριστερή στήλη, δηλώνουμε ότι επιθυμούμε να μοιραζόμαστε τα δικά μας δεδομένα με την αντίστοιχη «επαφή» που επιλέγουμε. Όποια επιλογή κάνουμε στην δεξιά στήλη, δηλώνουμε ότι θέλουμε να εμφανίζονται τα δεδομένα της αντίστοιχης επαφής που επιλέγουμε στο σύστημά μας. Είναι προφανές ότι εάν θέλουμε να έχουμε αμφίδρομη επικοινωνία με μια επαφή πρέπει να επιλέξουμε και τα 2 κουτιά της συγκεκριμένης εγγραφής, αλλά το ίδιο πρέπει να κάνει και ο ανάλογος χρήστης, στη δικιά του εφαρμογή, για εμάς. Εάν θέλουμε να στέλνουμε και να βλέπουμε όλες τις επαφές μας, πρέπει να επιλέξουμε όλα τα κουτιά. Για αυτό υπάρχουν τα 2 κουτιά στο πάνω μέρος της οθόνης που μας βοηθούν να γίνει αυτόματα.

11 Τα χρώματα στις περιγραφές των οντοτήτων υποδηλώνουν τις αντίστοιχες καταστάσεις (περιγράφονται στο κάτω μέρος της οθόνης) : Ενεργή οντότητα εντός ζώνης Ενεργή οντότητα εκτός ζώνης Ανενεργή οντότητα Δεν υπάρχουν Δεδομένα Νέα Δεδομένα Διαβασμένα Δεδομένα Επιλογή οντότητας Αίτηση φιλίας για συγκεκριμένη οντότητα Εμφάνιση όλων ή μόνο των επιλεγμένων οντοτήτων Πληροφορίες για την επιλεγμένη οντότητα Εύρεση διαδρομής για μετάβαση στην επιλεγμένη οντότητα Συνομιλία με την επιλεγμένη οντότητα Μετάβαση στη θέση της επιλεγμένης οντότητας

12 Πληροφορίες για τη συγκεκριμένη οντότητα, που ανανεώνονται αυτόματα σε κάθε νέα μετάδοση από αυτή την οντότητα Αίτηση φιλίας από τη συγκεκριμένη οντότητα. Εάν θέλουμε να μοιραζόμαστε τα δεδομένα μας με τη συγκεκριμένη επαφή, επιλέγουμε ΝΑΙ. Το ίδιο αποτέλεσμα έχουμε εάν επιλέξουμε και τα 2 κουτάκια εκατέρωθεν της οντότητας.

13 Συνομιλία με την οντότητα Β ΟΝΤΟΤΗΤΑ A Αποστολή μηνύματος. Ο αστερίσκος μετά την Ημ/νία, δηλώνει ότι στο συγκεκριμένο μήνυμα αποθηκεύεται και η τρέχουσα θέση μας. ΟΝΤΟΤΗΤΑ Β Με την έλευση του μηνύματος υπάρχει οπτική και ηχητική ενημέρωση Επιλέγοντας την οντότητα από την οποία προήλθε το μήνυμα και πατώντας την Συνομιλία, βλέπουμε το εισερχόμενο μήνυμα. Εάν υπάρχουν στοιχεία θέσης (αστερίσκος), πατώντας πάνω στο μήνυμα μεταφερόμαστε στη θέση αυτή στο χάρτη.

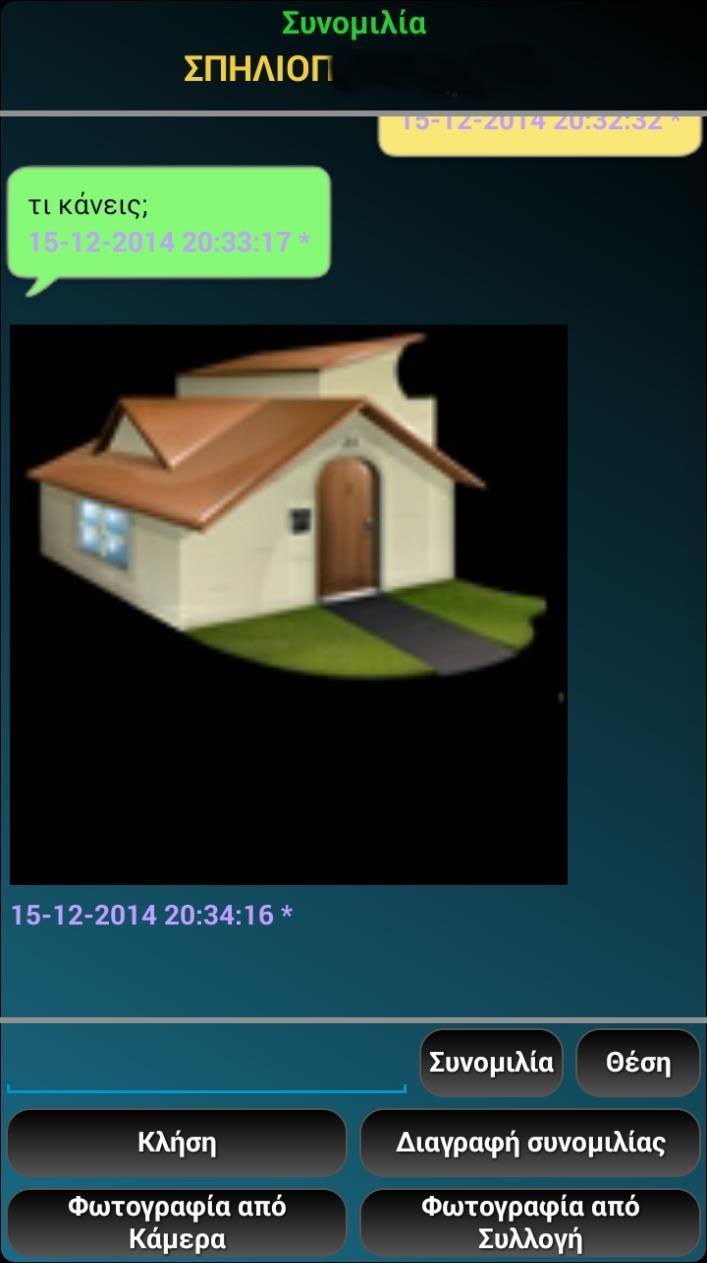

14 ΟΝΤΟΤΗΤΑ Β Η ένδειξη αυτή μας ενημερώνει για το διάβασμα του μηνύματος από τον αποδέκτη. Μπορούμε ν αποστείλουμε μία φωτογραφία από τη Συλλογή Φωτογραφιών ή μια νέα από την Κάμερα ΟΝΤΟΤΗΤΑ A Εμφάνιση Ημερομηνίας και Ώρας του Μηνύματος

15 Γράφοντας ένα μήνυμα και πατώντας αυτό το κουμπί, μεταφερόμαστε στο χάρτη. Εκεί επιλέγουμε ένα σημείο (μετακινώντας το σημείο πάνω στο σταυρόνημα) που θέλουμε να στείλουμε παράλληλα με το μήνυμα που γράψαμε και πατάμε τήν μπλε πινέζα

16 Όταν ο αποδέκτης πατήσει πάνω στο μήνυμα που έλαβε, θα μεταφερθεί στη θέση του χάρτη που υπέδειξε ο αποστολέας

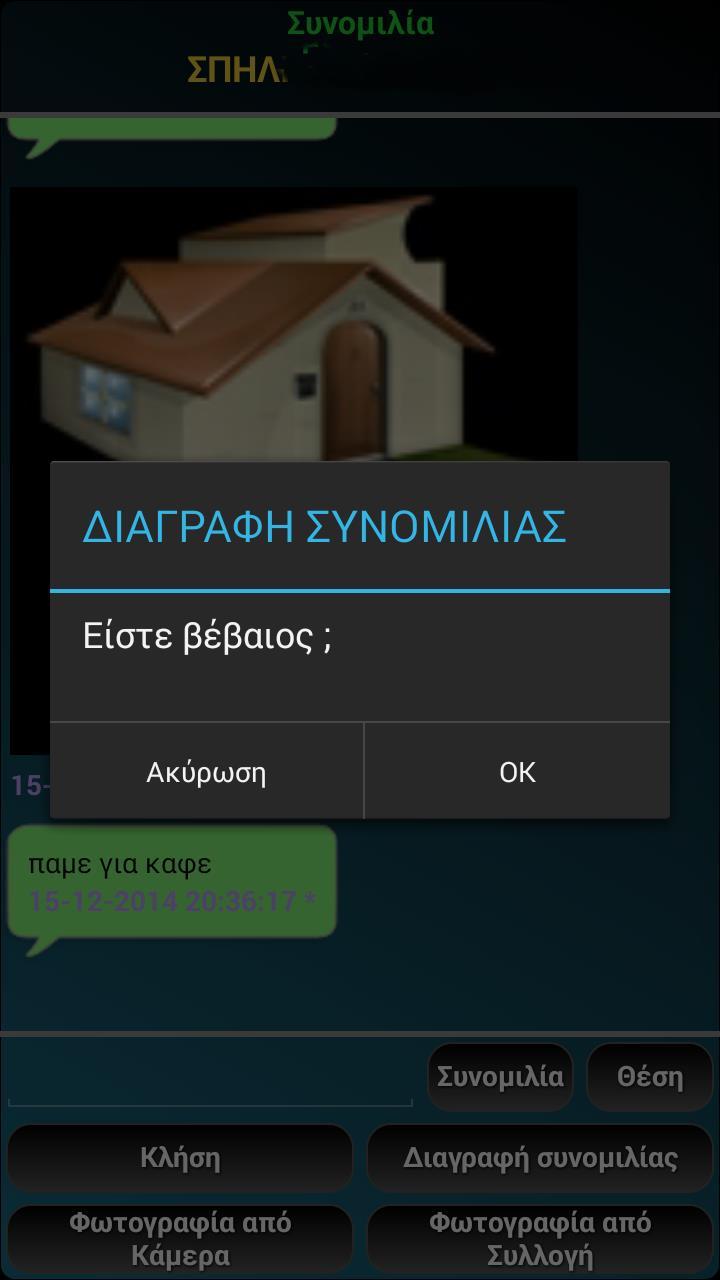

17 Για να σβήσουμε ένα μήνυμα αρκεί να το σύρουμε προς τα δεξιά ή αριστερά με το δάκτυλό μας Για να σβήσουμε όλα τα μηνύματα της συγκεκριμένης οντότητας πατάμε το κουμπί αυτό Με την θετική απάντηση σβήνονται όλα τα μηνύματα.

18 Η συνομιλία με ήχο γίνεται πατώντας την Κλήση Στο δικό μας κινητό εμφανίζεται η οθόνη αυτή, μέσω της οποίας μπορούμε να ενεργοποιήσουμε το εξωτερικό μεγάφωνο ή να διακόψουμε την κλήση πατώντας πάνω στο τηλέφωνο Στο άλλο κινητό εμφανίζεται η οθόνη αυτή, μέσω της οποίας μπορούμε να επιτρέψουμε ή να διακόψουμε την κλήση

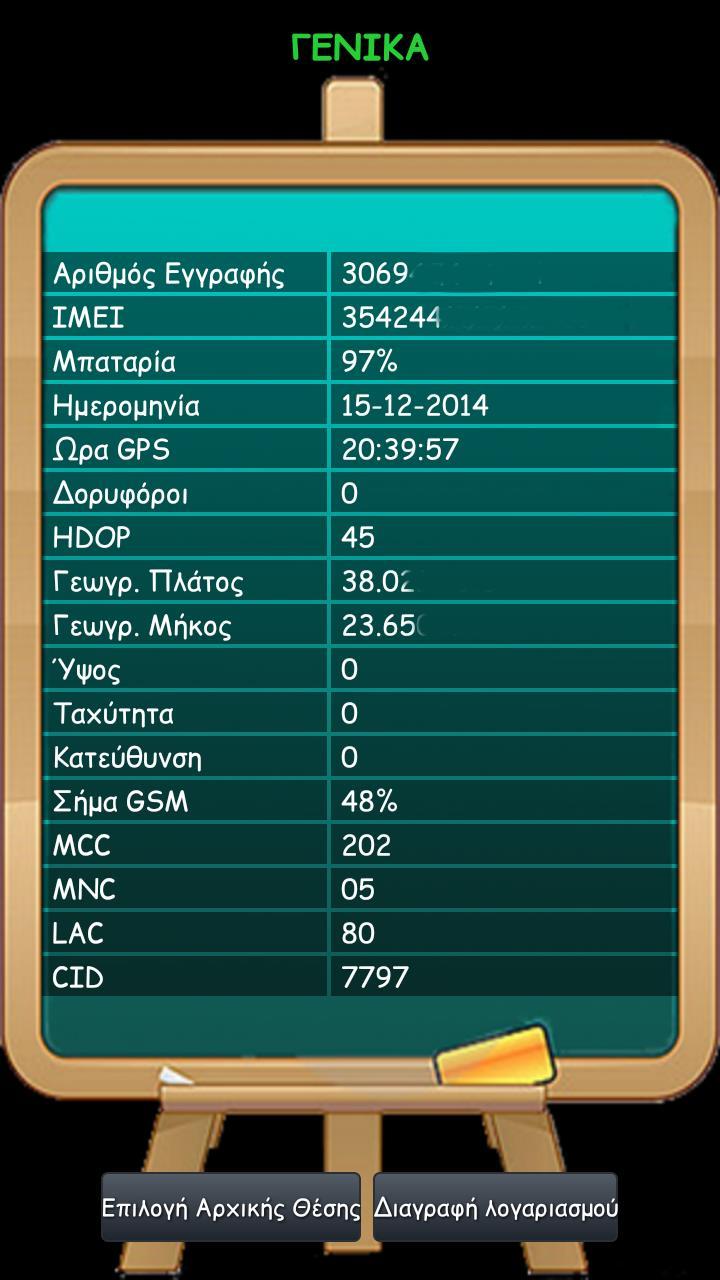

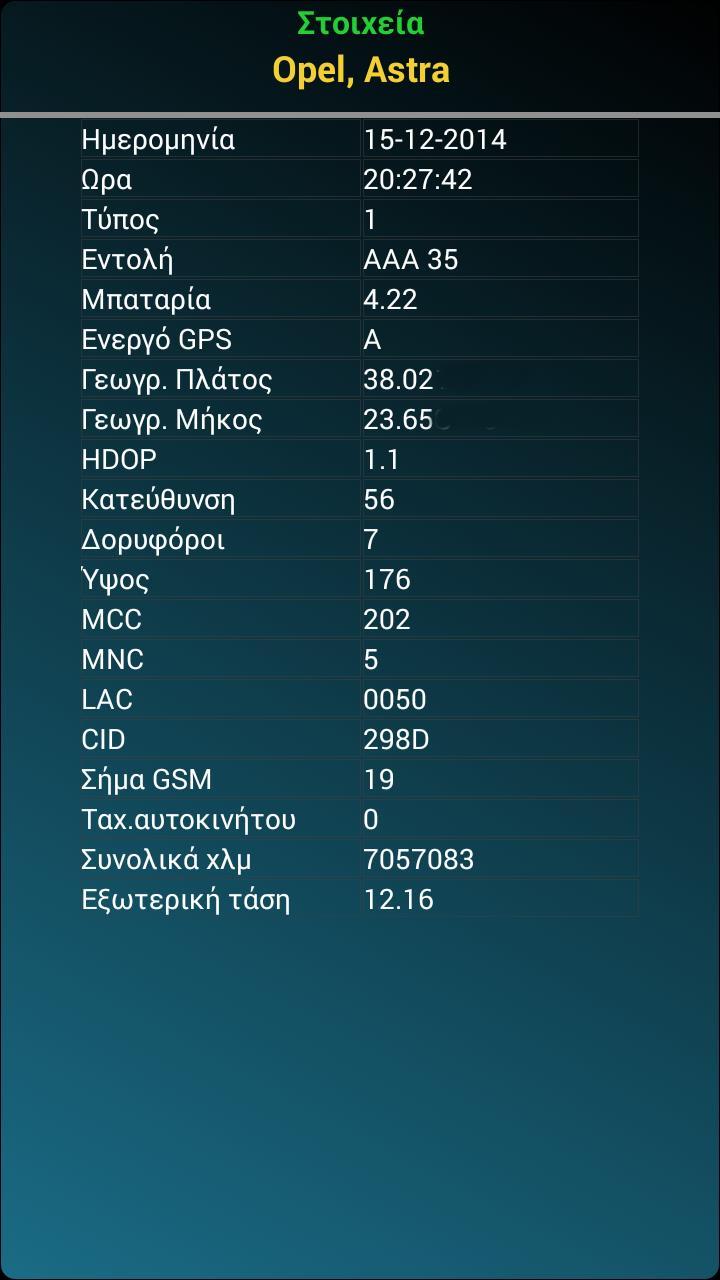

19 Γενικές πληροφορίες για τη συσκευή μας Αριθμός κινητού ή Σειριακός Αριθμός IMEI κινητού Μπαταρία Ημ/νία και ώρα GPS Αριθμός δορυφόρων Ακρίβεια GPS Συντεταγμένες GPS Ταχύτητα Στάθμη GSM Υψόμετρο Κατεύθυνση Κυψέλη κινητής τηλεφωνίας Μετακινούμε το κέντρο του σταυρονήματος στο χάρτη, στο σημείο που θέλουμε να το θέσουμε σαν Αρχική Θέση και μετά πατάμε αυτό το κουμπί Με αυτή την επιλογή, διαγράφουμε το λογαριασμό μας από τον Server και όλα τα στοιχεία σε αυτόν

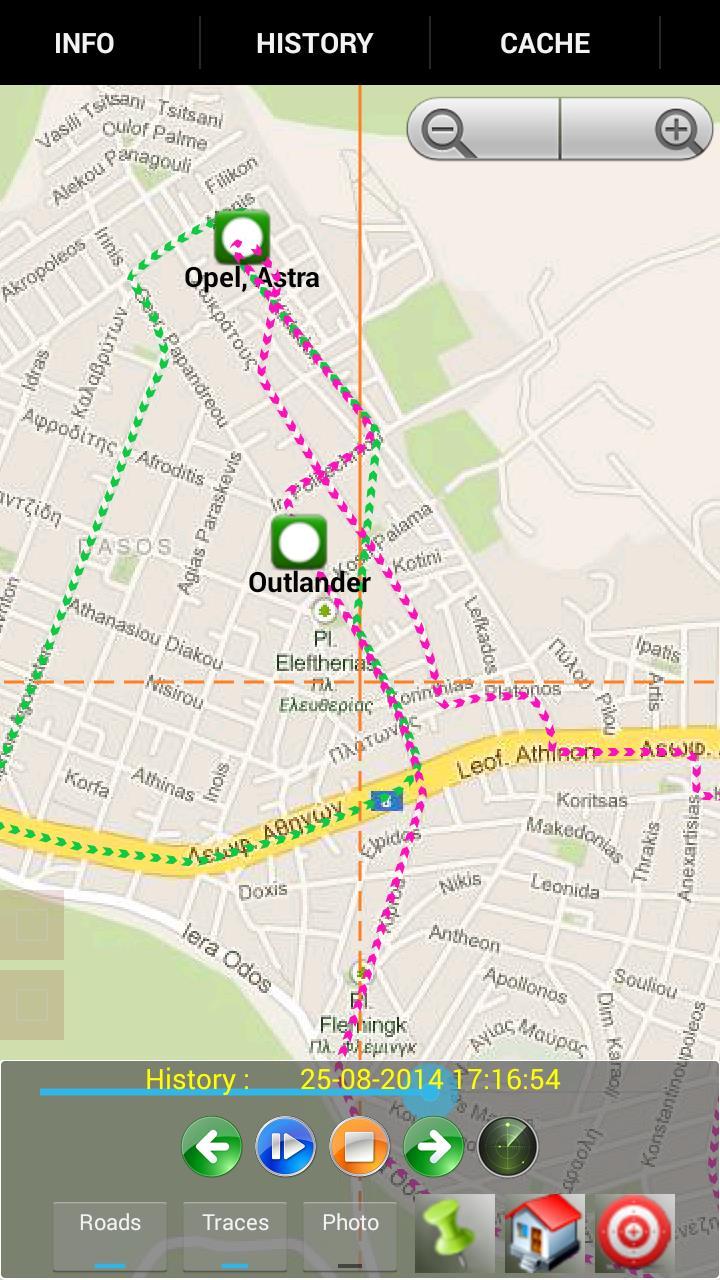

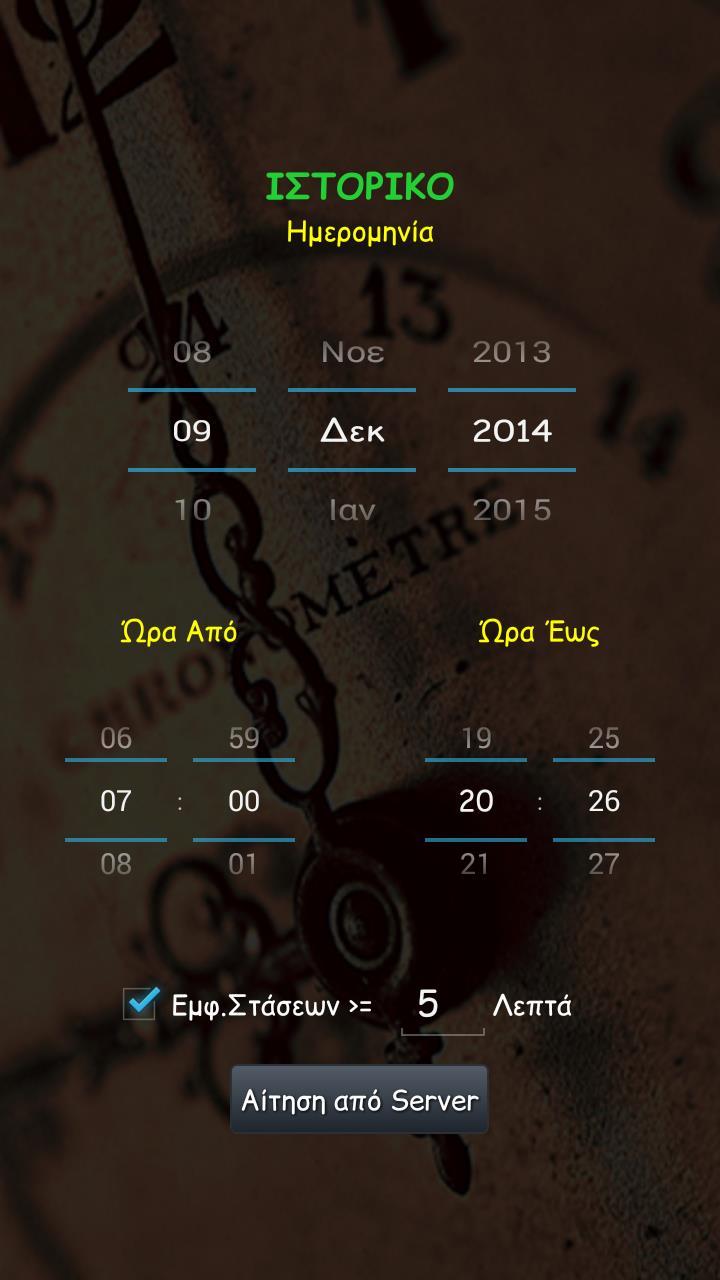

20 Ιστορικό μετακινήσεων Επιλογή ημέρας Επιλογή ώρας από Επιλογή ώρας έως Επιλογή ορίου πάνω από το οποίο θα εμφανίζονται οι στάσεις Με την επιλογή αυτή μεταφερόμαστε στο χάρτη και μετά από λίγο θα εμφανιστούν οι διαδρομές για τις επιλεγμένες οντότητες στο χρονικό διάστημα που επιλέξαμε

21 Αναμονή για την ολοκλήρωση μεταφοράς του ιστορικού από τον Server. Τα δεδομένα που θα κρατούνται δεν θα υπερβαίνουν τον 1 μήνα. Εμφάνιση κουμπιών διαχείρισης ιστορικού Εμφάνιση διαδρομών και οντοτήτων Εμφάνιση στάσεων σε λεπτά Ολοκλήρωση μεταφοράς του ιστορικού από τον Server

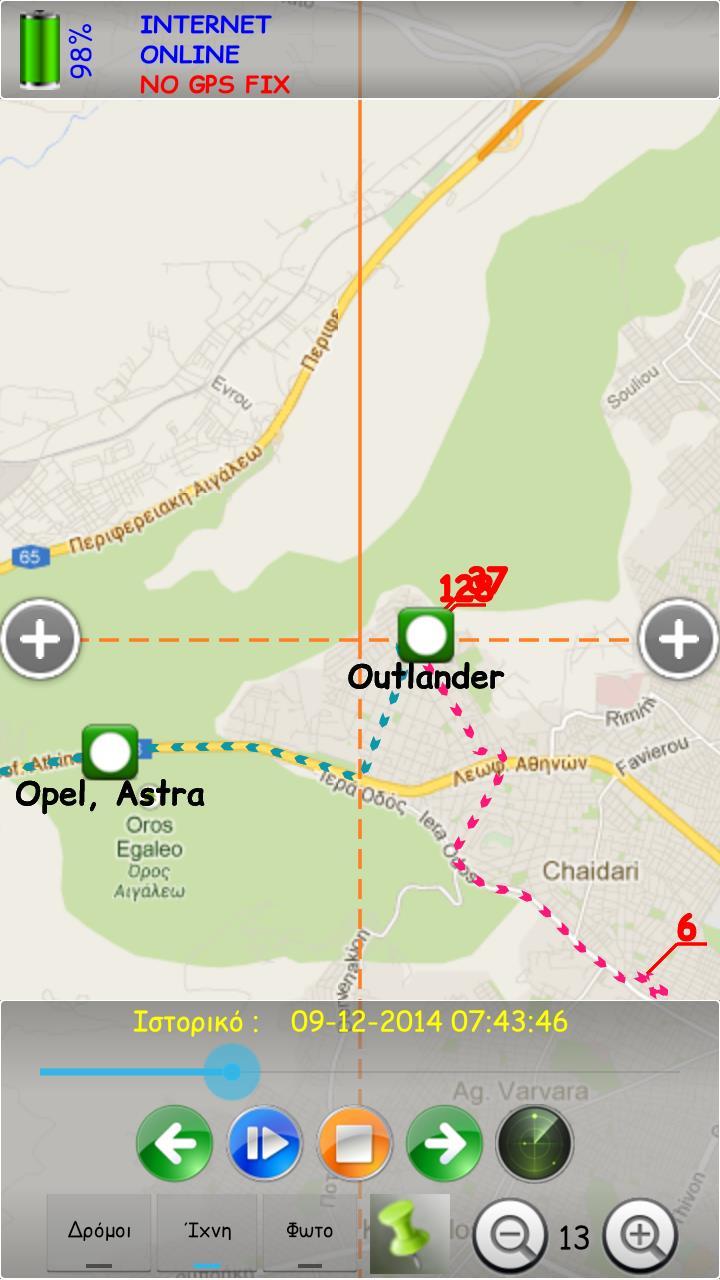

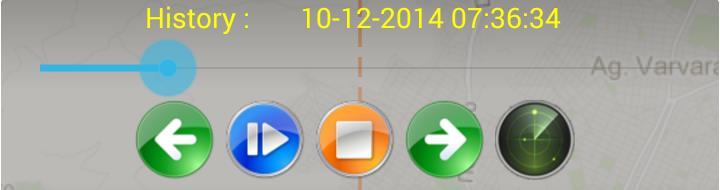

22 Οι θέσεις των οντοτήτων αντικατοπτρίζουν τη χρονική στιγμή που εμφανίζεται στην οθόνη Μπάρα χρονικής θέσης ιστορικού. Η μετακίνηση της μπάρας από τον χρήστη μεταβάλλει και εμφανίζει τις αντίστοιχες θέσεις των οντοτήτων στο χάρτη. Ημ/νία και ώρα τρέχουσας κατάστασης οντοτήτων Έξοδος από το Ιστορικό και επιστροφή στην κανονική λειτουργία Μετακίνηση Ιστορικού προς τα εμπρός Σταμάτημα Ιστορικού Αναπαραγωγή Ιστορικού και Παύση Μετακίνηση Ιστορικού προς τα εμπρός

23 Κατέβασμα χαρτών στην SD card για μετέπειτα χρήση Χρήση Internet ή μη, για v την αποφυγή χρεώσεων σε σύνδεση 3G Επιλογή Αρχικού και Τελικού Zoom Έναρξη Κατεβάσματος Χαρτών Εμφάνιση υπολειπόμενων χαρτών Επιλογή περιοχής στο χάρτη Υπολογισμός αριθμού χαρτών για κατέβασμα Ακύρωση Κατεβάσματος Χαρτών Εμφάνιση προόδου

24 Με το κουμπί «Επιλογή περιοχής στο χάρτη» μεταφερόμαστε στο χάρτη όπου με τη βοήθεια των 2 μπλέ κύκλων, επιλέγουμε την περιοχή που θέλουμε να αποθηκεύσουμε στην SD για μετέπειτα χρήση Με το κόκκινο Χ ακυρώνουμε τη διαδικασία Με το κόκκινο τετράγωνο ολοκληρώνουμε την επιλογή της περιοχής και μεταβαίνουμε αυτόματα στη διπλανή οθόνη, όπου συνεχίζουμε με την εισαγωγή των ορίων του Zoom Επιλέγουμε τα όρια του Zoom. Το 0 αντιστοιχεί σε Zoom που όλη η υφήλιος είναι ένα μόνο αρχείο, το 1 σε 4 αρχεία, το 2 σε 16 κ.ο.κ. Είναι προφανές ότι ο συνολικός αριθμός των χαρτών εξαρτάται από τα όρια του Zoom και το μέγεθος της περιοχής. Πριν, λοιπόν, ξεκινήσουμε τη διαδικασία κατεβάσματος, μπορούμε να υπολογίσουμε τον αριθμό αυτόν και μετά να ξεκινήσουμε το κατέβασμα στην SD. Πρόοδος της διαδικασίας και υπολειπόμενοι χάρτες Με αυτό ακυρώνουμε τη διαδικασία

25 Λογότυπο DIGITRACK

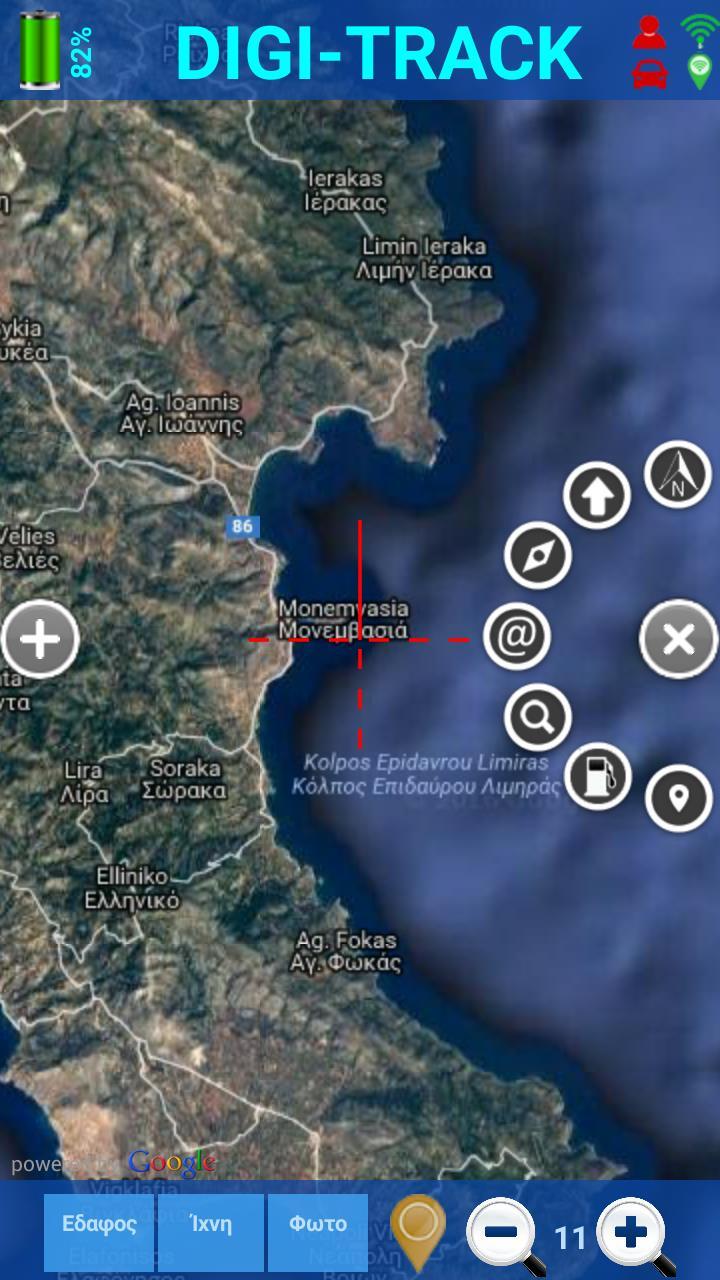

26 Λειτουργίες Χάρτη Βορράς ως προς την κίνησή μας Βορράς ως προς τον χάρτη Βορράς ως προς την πυξίδα Εμφάνιση διέυθυνσης κέντρου χάρτη Λειτουργίες Χάρτη Εύρεση διεύθυνσης / συντεταγμένων Εύρεση τιμών καυσιμων Μετάβαση στη θέση μας

27 Με την επιλογή αυτή, ο χάρτης εμφανίζεται χωρίς να περιστρέφεται και οι 4 πορτοκαλί ημιευθείες, δείχνουν τα 4 σημεία του ορίζοντα, με την συνεχόμενη να δείχνει τον Βορρά Βορράς ως προς τον χάρτη

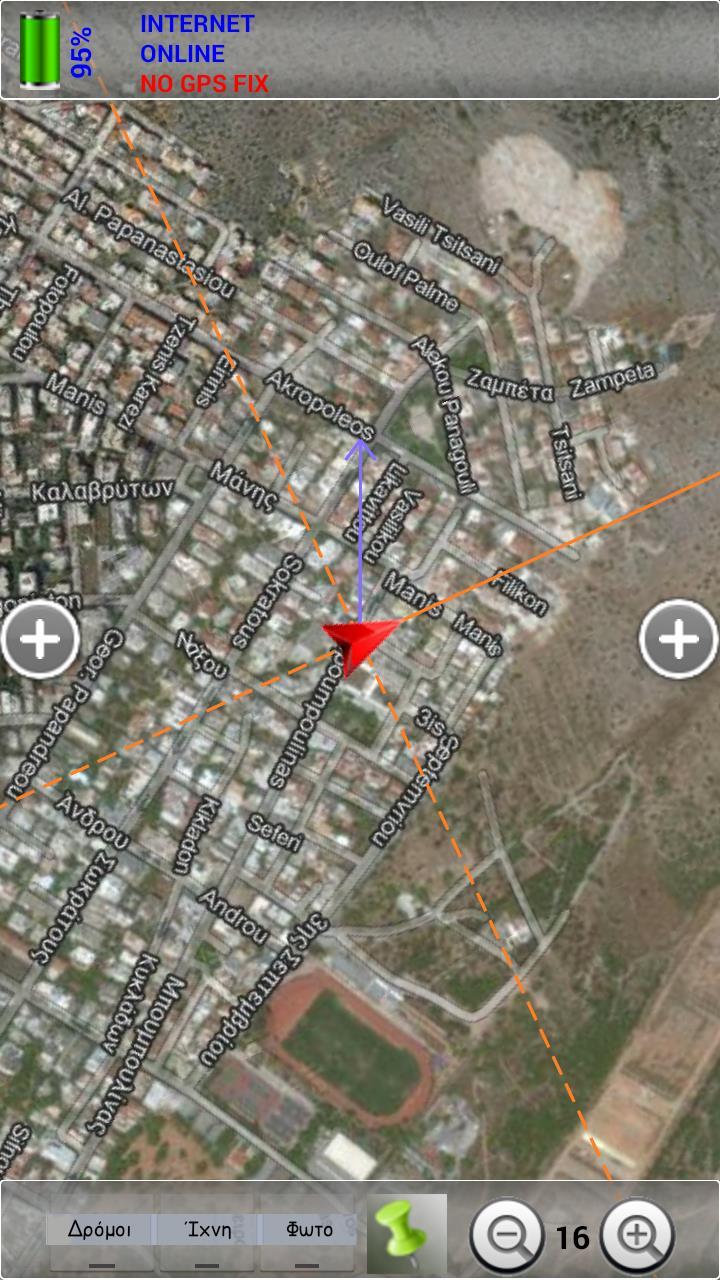

28 Βορράς ως προς την κίνησή μας Με την επιλογή αυτή, ο χάρτης περιστρέφεται και το μωβ βελάκι δείχνει την κατεύθυνσή μας. Με τον τρόπο αυτό βλέπουμε προς το πάνω μέρος του χάρτη, την περιοχή που βλέπουμε μπροστά μας καθώς προχωρούμε. Η συνεχόμενη πορτοκαλί ευθεία δείχνει πάντα τον Βορρά.

29 Βορράς ως προς την πυξίδα Με την επιλογή αυτή, ο χάρτης περιστρέφεται και το μωβ βελάκι δείχνει προς την κατεύθυνση που κοιτάει το μπροστινό μέρος του κινητού μας, χρησιμοποιώντας την ηλεκτρονική πυξίδα του κινητού

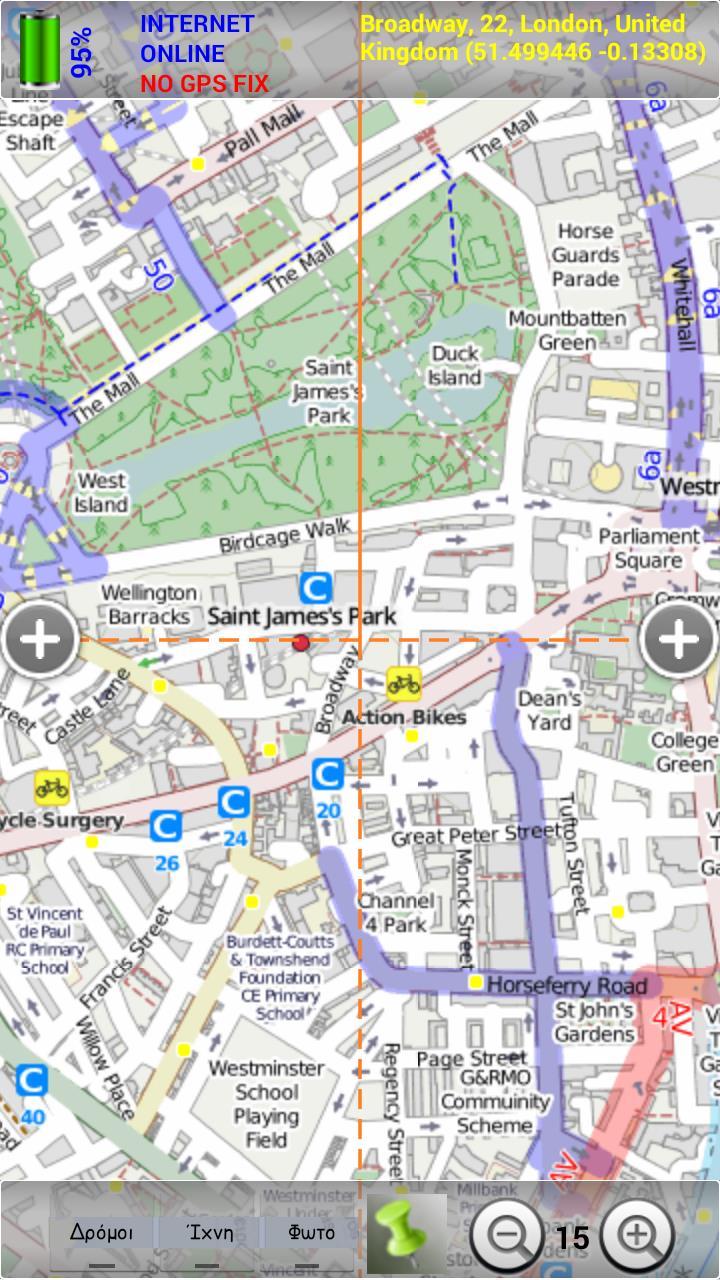

30 Αφού έχουμε μεταφέρει το κέντρο του χάρτη στο σημείο που επιθυμούμε να βρούμε τη διεύθυνση, πατάμε τη συγκεκριμένη επιλογή. Στο πάνω μέρος της οθόνης εμφανίζεται η διεύθυνση του κέντρου. Εμφάνιση διέυθυνσης κέντρου Η Διεύθυνση αντιστοιχεί στο κέντρο του Χάρτη

31 Εύρεση διεύθυνσης / συντεταγμένων Εισάγοντας τη διεύθυνση ή τις συντεταγμένες που επιθυμούμε, μεταφερόμαστε στο χάρτη στο σημείο που επιλέξαμε. Απαιτείται Internet για την εύρεση της διεύθυνσης.

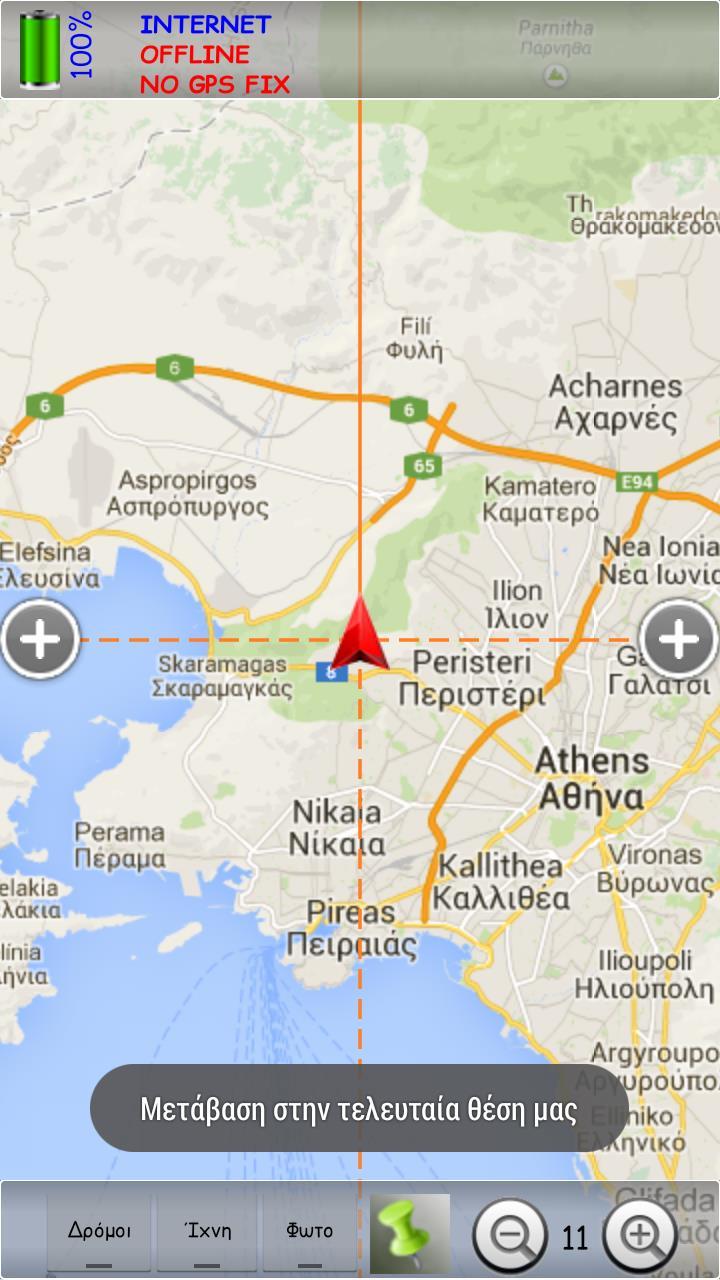

32 Μετάβαση στη θέση μας Με την επιλογή αυτή, εστιάζουμε το κέντρο του χάρτη στο σημείο της θέσης μας. Η εστίαση γίνεται μόνο όταν έχει βρεθεί η θέση μας.

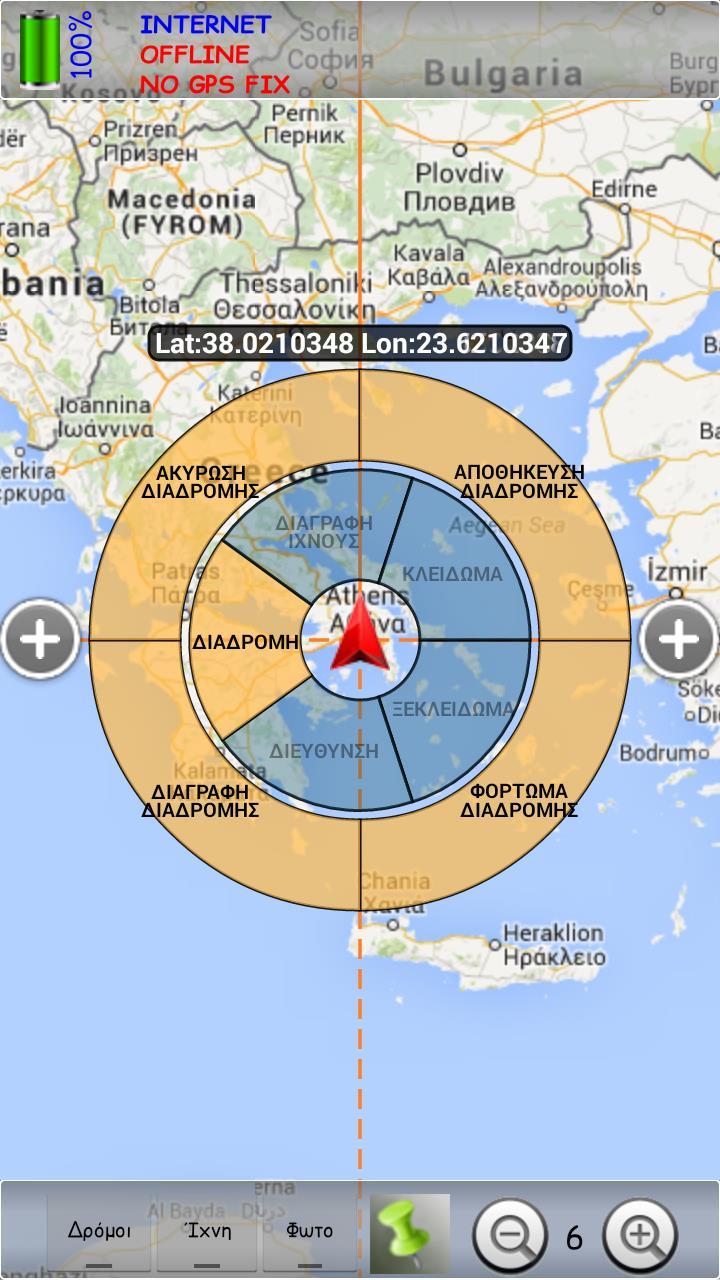

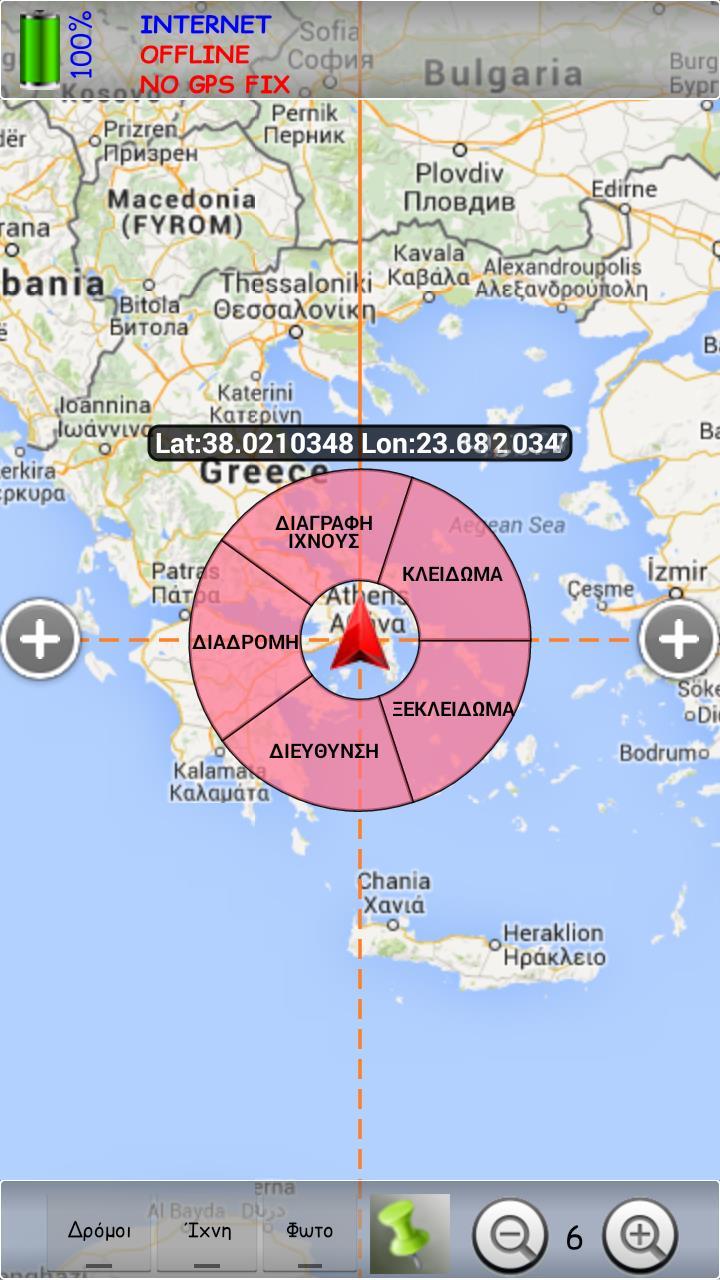

33 Διαχείριση πληροφορίας σχετική με τη θέση μας Πατώντας πάνω στο εικονίδιο της θέσης μας, εμφανίζεται ο κυκλικός δίσκος με τις ακόλουθες επιλογές Συντεταγμένες της θέσης μας (γεωγραφικό πλάτος και μήκος) Καθαρισμός του ίχνους της διαδρομής μας Επιλογές διαχείρισης του δρομολογίου Εύρεση διεύθυνσης της θέσης μας Κλείδωμα στη θέση μας. Καθώς μετακινούμαστε, το κέντρο του χάρτη ακολουθεί την πορεία μας Ακύρωση κλειδώματος της θέσης μας

34 Ακύρωση δρομολογίου Αποθήκευση δρομολογίου Επιλογές διαχείρισης του δρομολογίου Διαγραφή αποθηκευμένου δρομολογίου Φόρτωση δρομολογίου

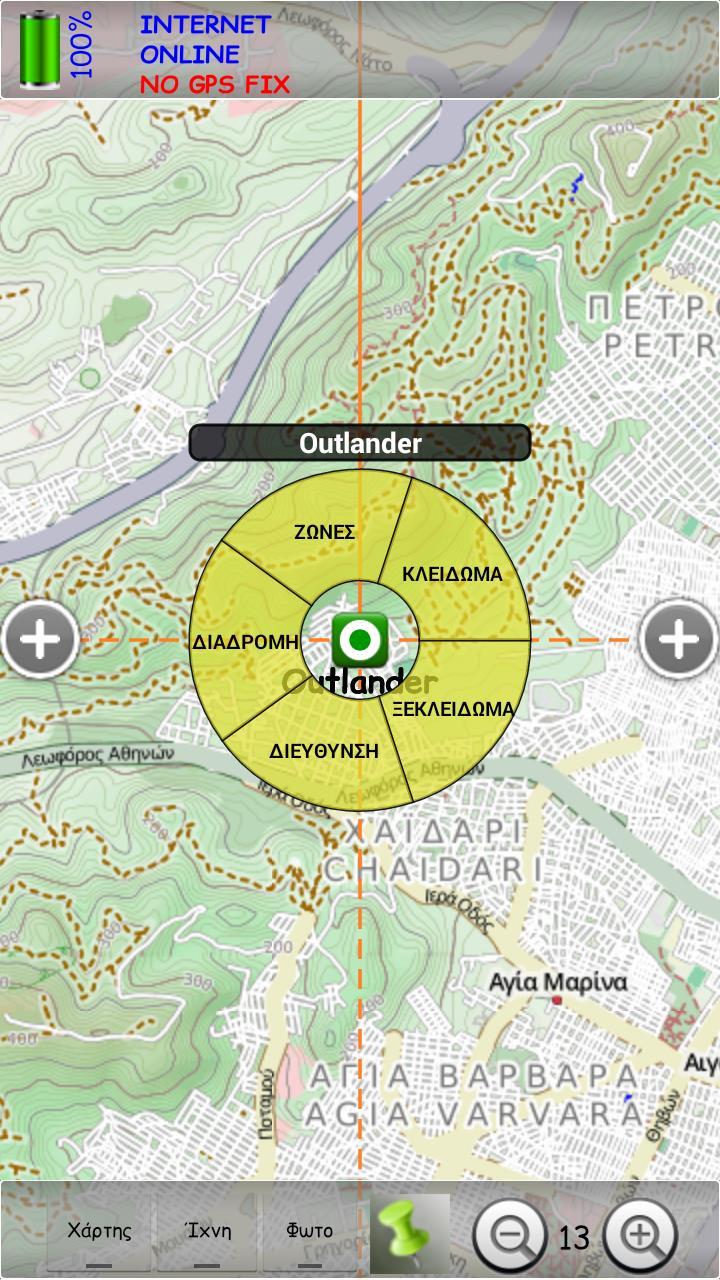

35 Διαχείριση πληροφορίας σχετική με επιλεγμένη οντότητα Πατώντας πάνω στο εικονίδιο της θέσης μιας οντότητας, εμφανίζεται ο κυκλικός δίσκος με τις ακόλουθες επιλογές Ονομασία οντότητας Επιλογές ζωνών της επιλεγμένης οντότητας Κλείδωμα στη θέση της οντότητας. Καθώς η οντότητα μετακινείται, το κέντρο του χάρτη ακολουθεί την πορεία της. Επιλογές διαχείρισης του δρομολογίου Εύρεση διεύθυνσης της οντότητας Ακύρωση κλειδώματος της θέσης της οντότητας

36 Ακύρωση δρομολογίου Εύρεση δρομολογίου Αποθήκευση δρομολογίου Επιλογές διαχείρισης δρομολογίου του Διαγραφή αποθηκευμένου δρομολογίου Φόρτωση δρομολογίου

37 Δημιουργία νέας ζώνης Επιλογές ζωνών της επιλεγμένης οντότητας Μετάβαση ζώνη στη Ολοκλήρωση διαδικασίας εισαγωγής ζώνης Ακύρωση διαδικασίας εισαγωγής ζώνης Διαγραφή ζώνης Διαγραφή όλων των ζωνώς της οντότητας Απόκρυψη ζωνών Εμφάνιση περιγραφών ζωνών

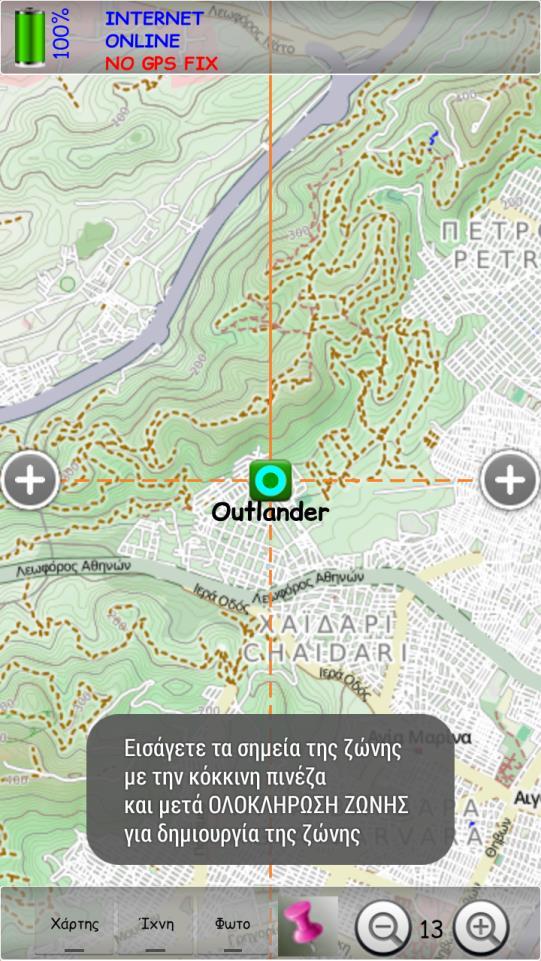

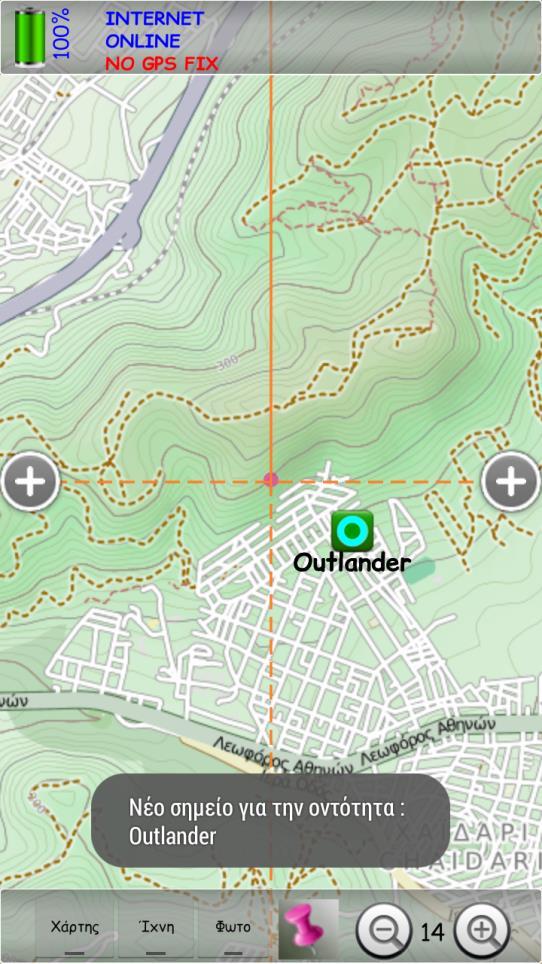

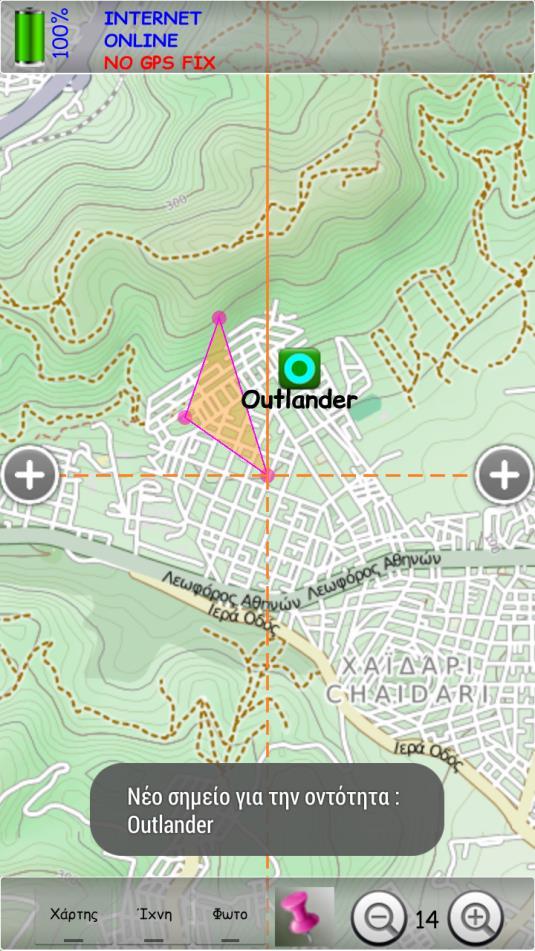

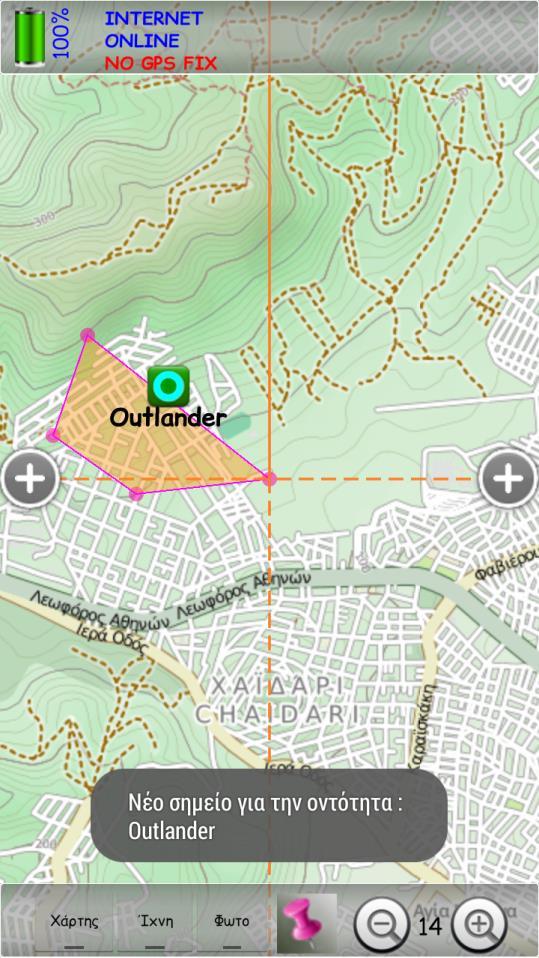

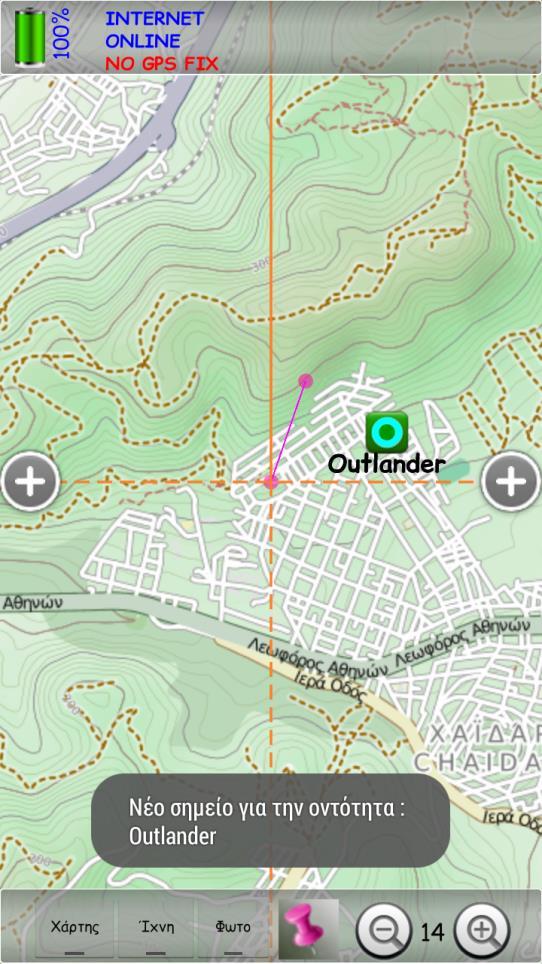

38 Με τη Δημιουργία Νέας Ζώνης η πινέζα γίνεται μωβ για να υποδηλώσει τη νέα λειτουργία. Στη συνέχεια μετακινούμε το χάρτη ώστε να ορίσουμε τα σημεία της ζώνης που θέλουμε να καταχωρήσουμε. Μετά από κάθε σημείο πατάμε την μωβ πινέζα και προχωρούμε στο επόμενο σημείο. Τα όρια της ζώνης εμφανίζονται και αφού έχουν εισαχθεί όλα τα σημεία, επιλέγουμε από τον κυκλικό δίσκο, την «Ολοκλήρωση διαδικασίας εισαγωγής ζώνης»

39 Αφού εισάγαμε τα όρια της ζώνης, επιλέγουμε από τον κυκλικό δίσκο, την «Ολοκλήρωση διαδικασίας εισαγωγής ζώνης» Οποιαδήποτε στιγμή επιθυμούμε να διακόψουμε τη διαδικασία εισαγωγής ζώνης, επιλέγουμε από τον κυκλικό δίσκο, την «Ακύρωση διαδικασίας εισαγωγής ζώνης» Με το που επιλέξουμε την «Ολοκλήρωση διαδικασίας εισαγωγής ζώνης» εμφανίζεται η ζώνη που δημιουργήσαμε

40 Εμφάνιση περιγραφών ζωνών Με την «Εμφάνιση περιγραφών ζωνών», εμφανίζονται οι περιγραφές των ζωνών των οντοτήτων, με σκοπό τη διάκρισή τους

41 Με την «Εύρεση Διαδρομής» σε συγκεκριμένη οντότητα, υπολογίζεται και σχεδιάζεται η διαδρομή, από τη θέση μας μέχρι την οντότητα αυτή. Καθώς μετακινούμαστε, ακούμε ηχητικές οδηγίες που μας κατευθύνουν προς την οντότητα και επαναυπολογίζουν τη διαδρομή μας. Για τη λειτουργία αυτή απαιτείται Internet, ενώ οι διαθέσιμες γλώσσες είναι στα Ελληνικά και Αγγλικά.

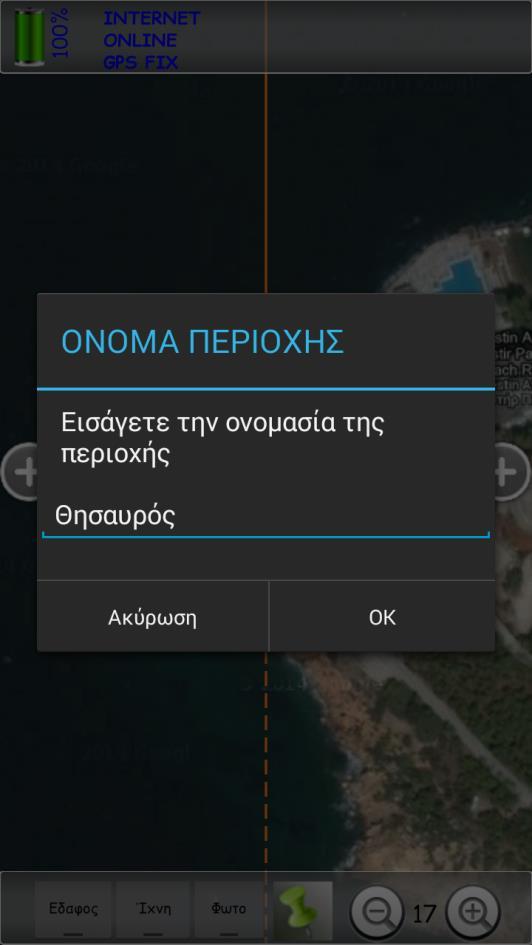

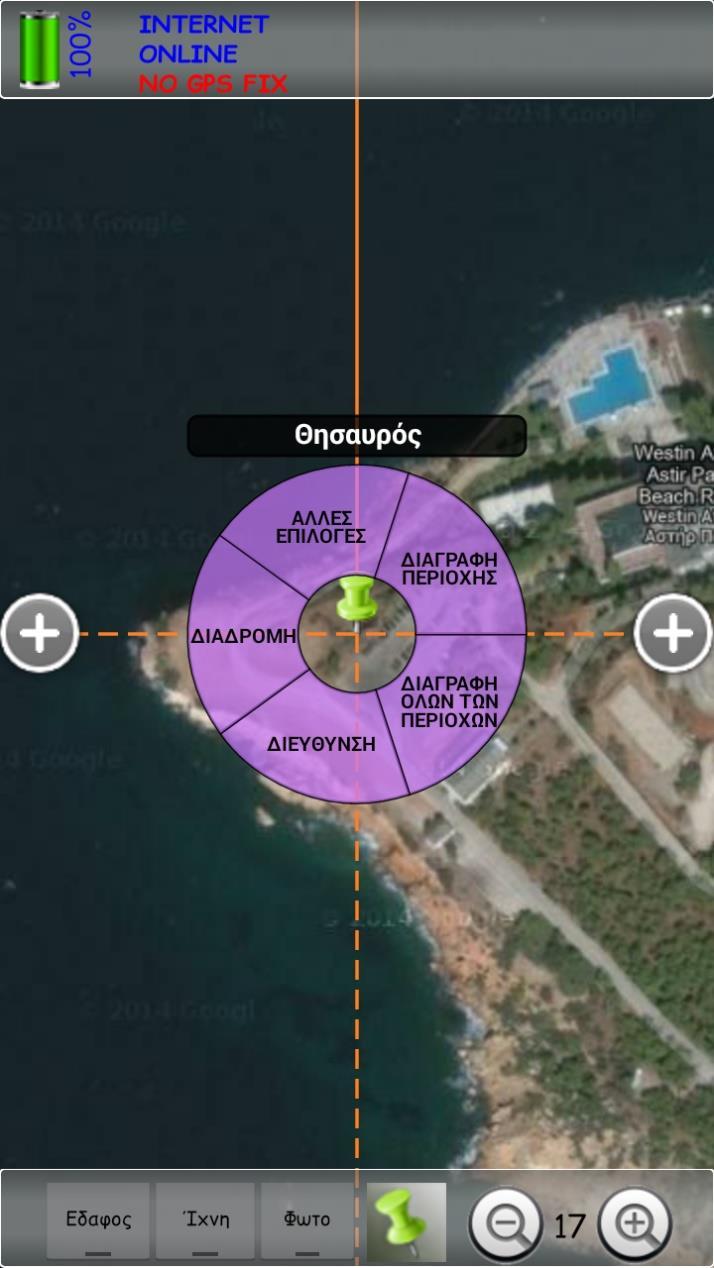

42 Διαχείριση πληροφορίας σχετική με περιοχή Πηγαίνοντας τον χάρτη σε συγκεκριμένο σημείο και επιλέγοντας την πράσινη πινέζα, εμφανίζεται το διπλανό παράθυρο, μέσω του οποίου εισάγουμε μία ονομασία που περιγράφει τη συγκεκριμένη θέση. Εάν δε βάλουμε τίποτα και πατήσουμε ΟΚ, τότε σαν όνομα της περιοχής μπαίνει αυτόματα η Ημ/νία και ώρα εισαγωγής. Πατώντας πάνω στο εικονίδιο της θέσης μιας περιοχής, εμφανίζεται ο κυκλικός δίσκος με τις ακόλουθες επιλογές Ονομασία περιοχής Άλλες επιλογές Διαγραφή της επιλεγμένης περιοχής Επιλογές διαχείρισης του δρομολογίου Εύρεση διεύθυνσης της περιοχής Διαγραφή όλων των περιοχών

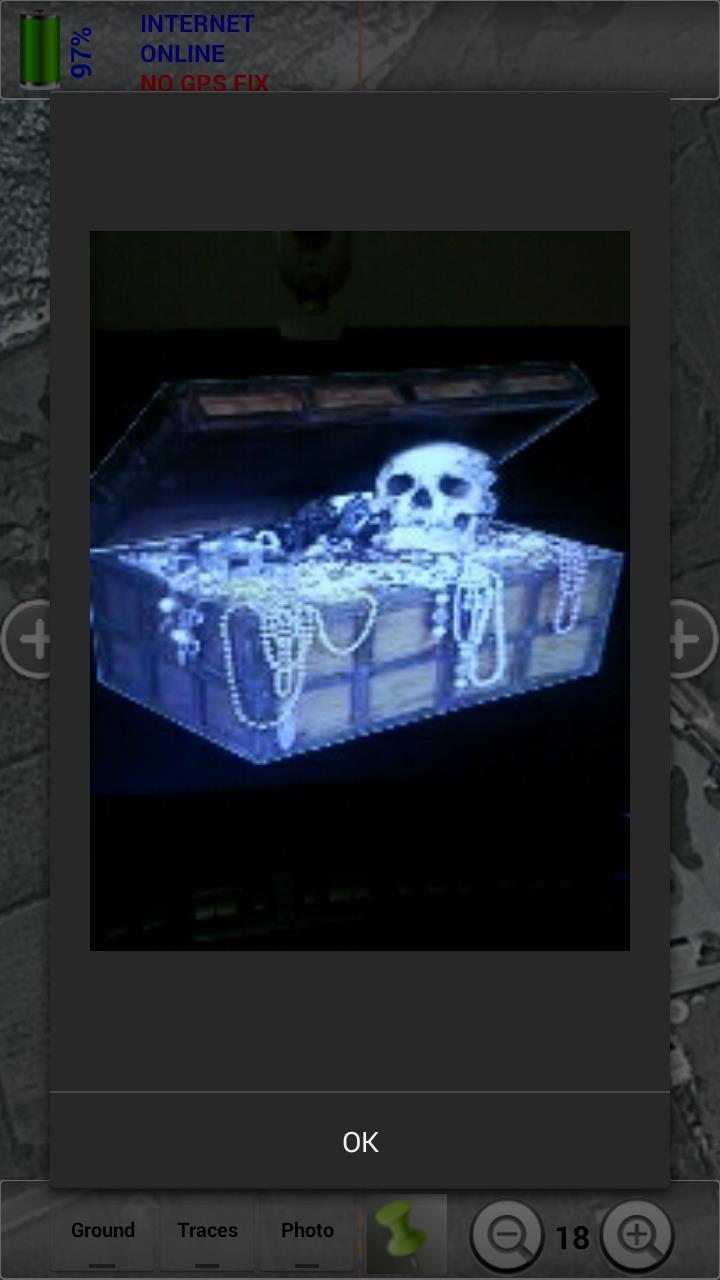

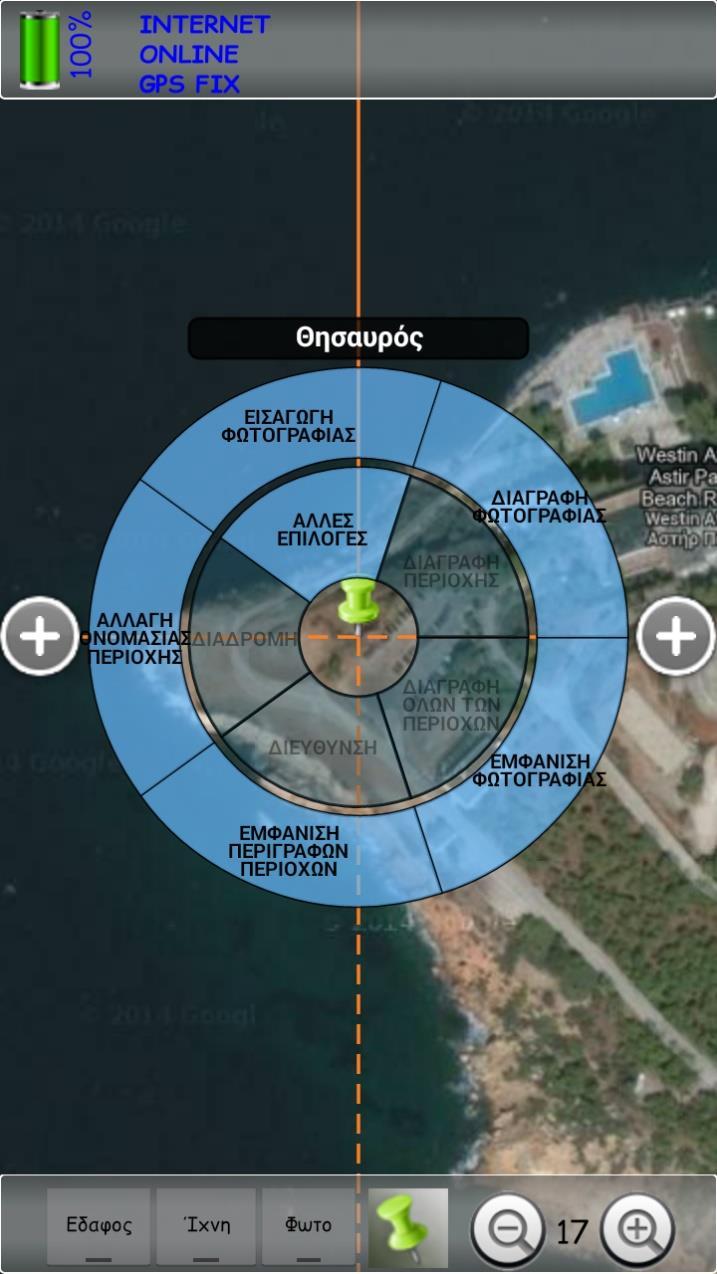

43 Προσθήκη φωτογραφίας στην περιοχή από την κάμερα Άλλες επιλογές Αλλαγή Ονομασίας περιοχής Εμφάνιση περιοχών περιγραφών Διαγραφή φωτογραφίας για τη συγκεκριμένη περιοχή Εμφάνιση φωτογραφίας της συγκεκριμένης περιοχής

44 ΠΡΟΣΟΧΗ Η μετάδοση της πληροφορίας μεταξύ κινητού και GPS tracker γίνεται με 3G/GPRS. Με τον τρόπο αυτό υπάρχει χρέωση από τις εταιρείες κινητής τηλεφωνίας. Ο χρήστης του συστήματος αυτού πρέπει να επιλέξει το πακέτο δεδομένων κινητής τηλεφωνίας που τον συμφέρει και θα εγκαταστήσει στα trackers και στο κινητό του. Επίσης, επειδή η λειτουργιά του συστήματος εξαρτάται από την ύπαρξη ή όχι του σήματος κινητής τηλεφωνίας, είναι αυτονόητο ότι το σύστημα δεν μπορεί να λειτουργήσει όταν υπάρχει ανυπαρξία σήματος στις περιοχές που βρίσκεται το GPS tracker και το κινητό σας. Ιστοσελίδες Επικοινωνία Λέσβου 3, , Αγία Βαρβάρα Τ
