1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΛΑΡΙΣΑΙΩΝ Δ/ΝΣΗ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΣΧΕΔΙΑΣΜΟΥ ΤΜΗΜΑ ΔΙΟΙΚΗΣΗΣ ΑΠΟΦΑΣΗ ΑΡΙΘ. 642 ΑΠΟ ΤΟ ΥΠ' ΑΡΙΘ. 26/2010 ΠΡΑΚΤΙΚΟ ΣΥΝΕΔΡΙΑΣΕΩΣ ΤΟΥ ΔΗΜΟΤΙΚΟΥ ΣΥΜΒΟΥΛΙΟΥ ΛΑΡΙΣΑΙΩΝ ΘΕΜΑ: Έγκριση μελέτης & εκτέλεσης της προμήθειας Προμήθεια συσκευών παρακολούθησης ρύπανσης και ένταξή της στο Επιχειρησιακό Πρόγραμμα Περιβάλλον και Αειφόρος Ανάπτυξη. Στην Λάρισα σήμερα την 6η Οκτωβρίου του έτους 2010 ημέρα της εβδομάδας Τετάρτη και ώρα 14:00 και στο Δημοτικό Κατάστημα, το Δημοτικό Συμβούλιο συνήλθε σε συνεδρίαση, ύστερα από την με αριθμ. πρωτ / πρόσκληση του Προέδρου αυτού, η οποία έγινε σύμφωνα με τους ορισμούς του άρθρου 95 του ΔΚΚ (Ν. 3463/ ). 'Ήταν δε παρόντες από τα μέλη του οι κ.κ: 1) Ξηρομερίτης Μάριος, πλειοψηφών Δημοτικός Σύμβουλος του επιτυχόντος συνδυασμού, ως Προεδρεύων, κωλυομένου του Προέδρου, 2) Αγραφιώτη Μαρία, 3) Γεωργάκης Δημήτριος, 4) Γιαννούλας Κωνσταντίνος, 5) Γκολφινοπούλου- Καρακίτσιου Ελένη, 6) Ζιαζιά-Σουφλιά Αικατερίνη, 7) Ζωγράφος Βασίλειος, 8) Καλαμπαλίκης Κων/νος, 9) Καλογιάννης Απόστολος, 10) Καραμπάτσας Κωνσταντίνος, 11) Κουρσούμη Ροδόπη, 12) Κυπαρίσσης Θωμάς, 13) Κυριτσάκας Βάιος, 14) Λάτσιος Ιωάννης, 15) Λέτσιος Κλεάνθης, 16) Λυτροκάπης Χρήστος, 17) Μίχος Χρήστος, 18) Μπανιός Μάρκος, 19) Μπαρμπούτης Σπυρίδων, 20) Μπουσμπούκης Ιωάννης, 21) Ξυνοπούλου-Θυμούλια Ελένη-Μαρίνα, 22) Οικονόμου Ιωάννης, 23) Οικονόμου Χρίστος, 24) Πράπας Αντώνιος, 25) Σαμουρέλης Κωνσταντίνος, 26) Σάπκας Ιωάννης, 27) Σούλτης Γεώργιος, 28) Τερζούδης Χρήστος, 29) Τζιαστούδης Μάνθος και 30) Τσακίρης Μιχαήλ. και δεν προσήλθε ο Δ.Σ. κ. κ. 1) Δικόπουλος Βασίλειος, 2) Κέλλας Χρήστος, 3) Κλεισιάρης Βασίλειος, 4) Κόκκαλης Βασίλειος, 5) Κουραμάς Δημήτριος, 6) Κουτσομάρκος Νικόλαος και 7) Λαμπρούλης Γεώργιος. Το Δημοτικό Συμβούλιο, αφού βρέθηκε σε νόμιμη απαρτία (σε σύνολο αριθμού συμβούλων 37 παρευρίσκονταν οι 30, αποτελούντες την απόλυτη πλειοψηφία αυτού, άρθρο 96 παράγραφος 2 του ΔΚΚ (Ν. 3463/ ), δηλαδή τον αμέσως μεγαλύτερο ακέραιο του μισού του νομίμου αριθμού των μελών του Συμβουλίου), εισέρχεται στην συζήτηση των θεμάτων παρόντος του Δημάρχου κ. Κωνσταντίνου Τζανακούλη. Σελίδα 1 από 33

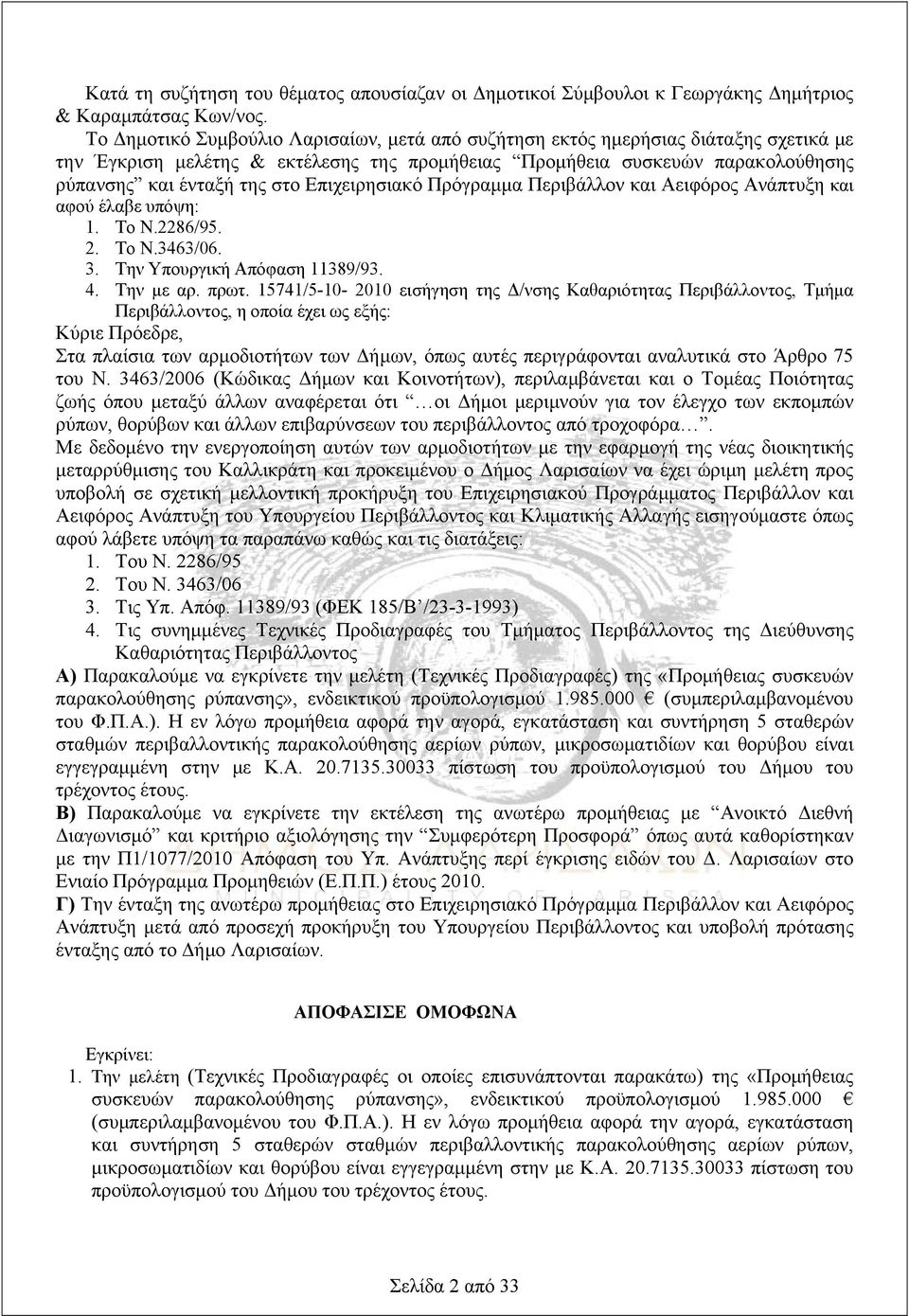

2 Κατά τη συζήτηση του θέματος απουσίαζαν οι Δημοτικοί Σύμβουλοι κ Γεωργάκης Δημήτριος & Καραμπάτσας Κων/νος. Το Δημοτικό Συμβούλιο Λαρισαίων, μετά από συζήτηση εκτός ημερήσιας διάταξης σχετικά με την Έγκριση μελέτης & εκτέλεσης της προμήθειας Προμήθεια συσκευών παρακολούθησης ρύπανσης και ένταξή της στο Επιχειρησιακό Πρόγραμμα Περιβάλλον και Αειφόρος Ανάπτυξη και αφού έλαβε υπόψη: 1. Το Ν.2286/ Το Ν.3463/ Την Υπουργική Απόφαση 11389/ Την με αρ. πρωτ / εισήγηση της Δ/νσης Καθαριότητας Περιβάλλοντος, Τμήμα Περιβάλλοντος, η οποία έχει ως εξής: Κύριε Πρόεδρε, Στα πλαίσια των αρμοδιοτήτων των Δήμων, όπως αυτές περιγράφονται αναλυτικά στο Άρθρο 75 του Ν. 3463/2006 (Κώδικας Δήμων και Κοινοτήτων), περιλαμβάνεται και ο Τομέας Ποιότητας ζωής όπου μεταξύ άλλων αναφέρεται ότι οι Δήμοι μεριμνούν για τον έλεγχο των εκπομπών ρύπων, θορύβων και άλλων επιβαρύνσεων του περιβάλλοντος από τροχοφόρα. Με δεδομένο την ενεργοποίηση αυτών των αρμοδιοτήτων με την εφαρμογή της νέας διοικητικής μεταρρύθμισης του Καλλικράτη και προκειμένου ο Δήμος Λαρισαίων να έχει ώριμη μελέτη προς υποβολή σε σχετική μελλοντική προκήρυξη του Επιχειρησιακού Προγράμματος Περιβάλλον και Αειφόρος Ανάπτυξη του Υπουργείου Περιβάλλοντος και Κλιματικής Αλλαγής εισηγούμαστε όπως αφού λάβετε υπόψη τα παραπάνω καθώς και τις διατάξεις: 1. Του Ν. 2286/95 2. Του Ν. 3463/06 3. Τις Υπ. Απόφ /93 (ΦΕΚ 185/Β / ) 4. Τις συνημμένες Τεχνικές Προδιαγραφές του Τμήματος Περιβάλλοντος της Διεύθυνσης Καθαριότητας Περιβάλλοντος Α) Παρακαλούμε να εγκρίνετε την μελέτη (Τεχνικές Προδιαγραφές) της «Προμήθειας συσκευών παρακολούθησης ρύπανσης», ενδεικτικού προϋπολογισμού (συμπεριλαμβανομένου του Φ.Π.Α.). Η εν λόγω προμήθεια αφορά την αγορά, εγκατάσταση και συντήρηση 5 σταθερών σταθμών περιβαλλοντικής παρακολούθησης αερίων ρύπων, μικροσωματιδίων και θορύβου είναι εγγεγραμμένη στην με Κ.Α πίστωση του προϋπολογισμού του Δήμου του τρέχοντος έτους. Β) Παρακαλούμε να εγκρίνετε την εκτέλεση της ανωτέρω προμήθειας με Ανοικτό Διεθνή Διαγωνισμό και κριτήριο αξιολόγησης την Συμφερότερη Προσφορά όπως αυτά καθορίστηκαν με την Π1/1077/2010 Απόφαση του Υπ. Ανάπτυξης περί έγκρισης ειδών του Δ. Λαρισαίων στο Ενιαίο Πρόγραμμα Προμηθειών (Ε.Π.Π.) έτους Γ) Την ένταξη της ανωτέρω προμήθειας στο Επιχειρησιακό Πρόγραμμα Περιβάλλον και Αειφόρος Ανάπτυξη μετά από προσεχή προκήρυξη του Υπουργείου Περιβάλλοντος και υποβολή πρότασης ένταξης από το Δήμο Λαρισαίων. ΑΠΟΦΑΣΙΣΕ ΟΜΟΦΩΝΑ Εγκρίνει: 1. Την μελέτη (Τεχνικές Προδιαγραφές οι οποίες επισυνάπτονται παρακάτω) της «Προμήθειας συσκευών παρακολούθησης ρύπανσης», ενδεικτικού προϋπολογισμού (συμπεριλαμβανομένου του Φ.Π.Α.). Η εν λόγω προμήθεια αφορά την αγορά, εγκατάσταση και συντήρηση 5 σταθερών σταθμών περιβαλλοντικής παρακολούθησης αερίων ρύπων, μικροσωματιδίων και θορύβου είναι εγγεγραμμένη στην με Κ.Α πίστωση του προϋπολογισμού του Δήμου του τρέχοντος έτους. Σελίδα 2 από 33

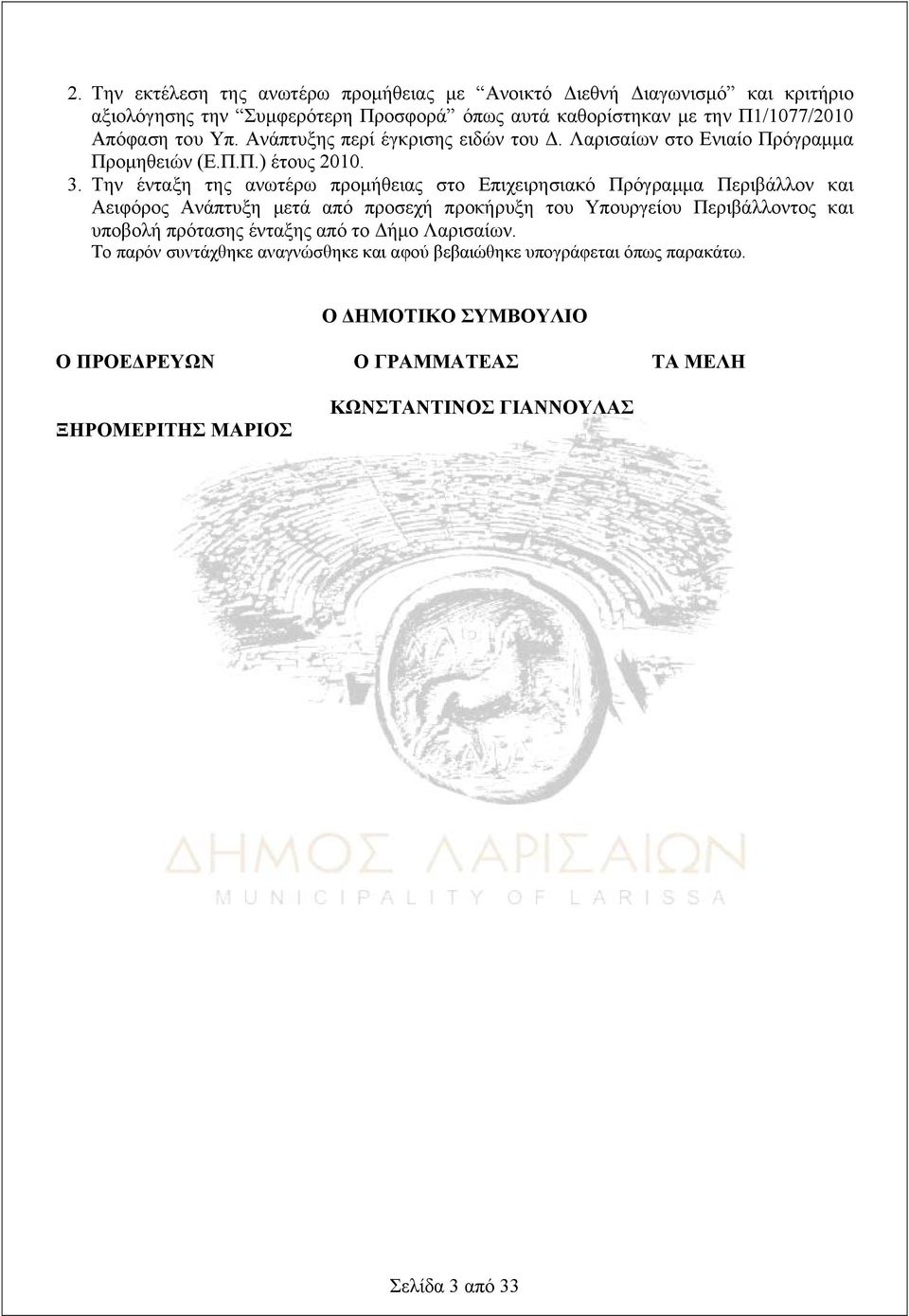

3 2. Την εκτέλεση της ανωτέρω προμήθειας με Ανοικτό Διεθνή Διαγωνισμό και κριτήριο αξιολόγησης την Συμφερότερη Προσφορά όπως αυτά καθορίστηκαν με την Π1/1077/2010 Απόφαση του Υπ. Ανάπτυξης περί έγκρισης ειδών του Δ. Λαρισαίων στο Ενιαίο Πρόγραμμα Προμηθειών (Ε.Π.Π.) έτους Την ένταξη της ανωτέρω προμήθειας στο Επιχειρησιακό Πρόγραμμα Περιβάλλον και Αειφόρος Ανάπτυξη μετά από προσεχή προκήρυξη του Υπουργείου Περιβάλλοντος και υποβολή πρότασης ένταξης από το Δήμο Λαρισαίων. Το παρόν συντάχθηκε αναγνώσθηκε και αφού βεβαιώθηκε υπογράφεται όπως παρακάτω. Ο ΔΗΜΟΤΙΚΟ ΣΥΜΒΟΥΛΙΟ Ο ΠΡΟΕΔΡΕΥΩΝ Ο ΓΡΑΜΜΑΤΕΑΣ ΤΑ ΜΕΛΗ ΞΗΡΟΜΕΡΙΤΗΣ ΜΑΡΙΟΣ ΚΩΝΣΤΑΝΤΙΝΟΣ ΓΙΑΝΝΟΥΛΑΣ Σελίδα 3 από 33

4 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΛΑΡΙΣΑΙΩΝ Δ/ΝΣΗ ΚΑΘΑΡΙΟΤΗΤΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΤΜΗΜΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ ΤΕΥΧΟΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΑΝΟΙΚΤΟΥ ΔΙΕΘΝΟΥΣ ΔΙΑΓΩΝΙΣΜΟΥ ΓΙΑ ΤΗΝ ΕΠΙΛΟΓΗ ΑΝΑΔΟΧΟΥ ΤΟΥ ΕΡΓΟΥ «ΠΡΟΜΗΘΕΙΑ ΣΥΣΚΕΥΩΝ ΠΑΡΑΚΟΛΟΥΘΗΣΗΣ ΡΥΠΑΝΣΗΣ» Προϋπολογισμός: ευρώ (με ΦΠΑ 23%) Λάρισα, Σεπτέμβριος 2010 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Σελίδα 4 από 33

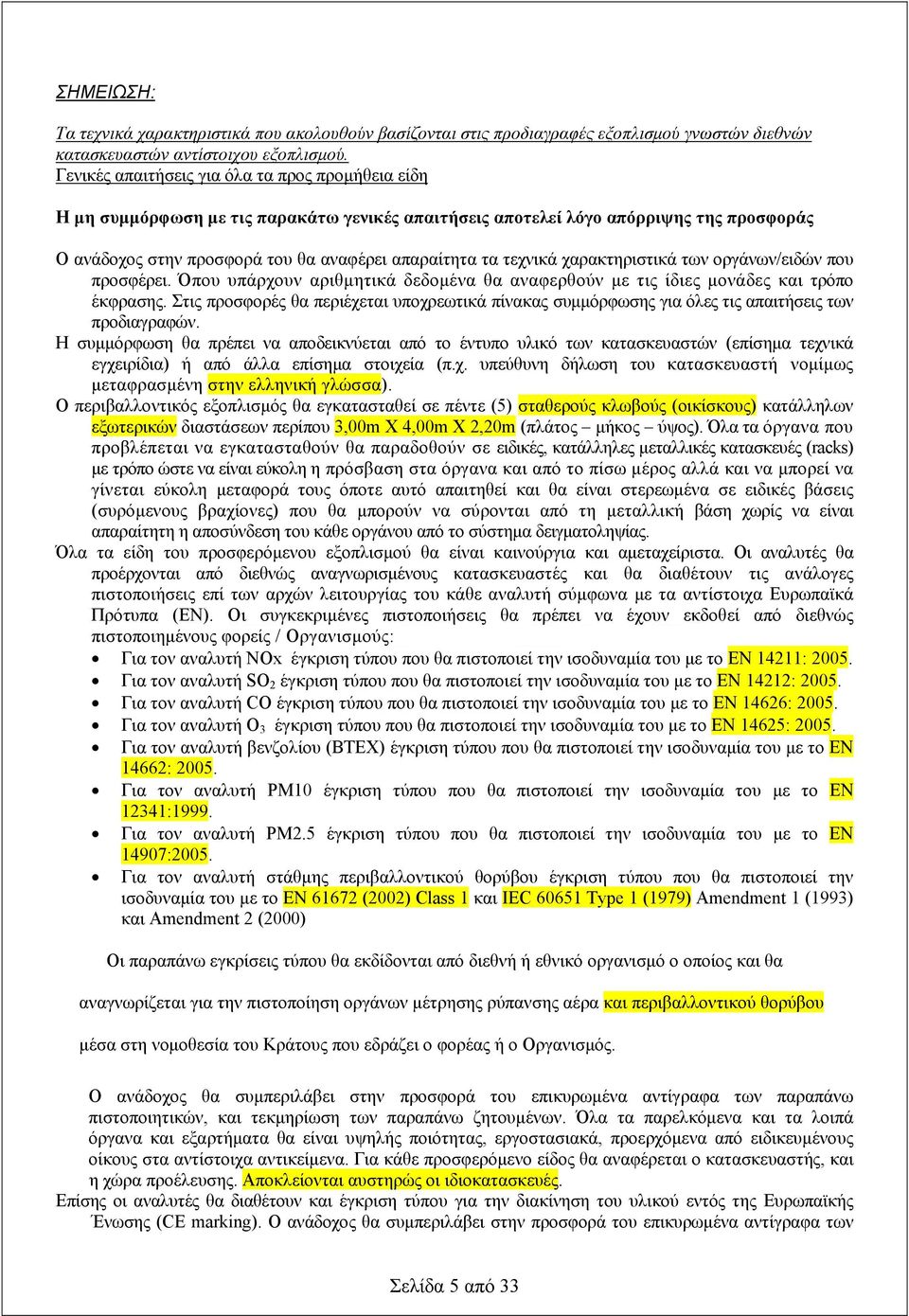

5 ΣΗΜΕΙΩΣΗ: Τα τεχνικά χαρακτηριστικά που ακολουθούν βασίζονται στις προδιαγραφές εξοπλισμού γνωστών διεθνών κατασκευαστών αντίστοιχου εξοπλισμού. Γενικές απαιτήσεις για όλα τα προς προμήθεια είδη Η μη συμμόρφωση με τις παρακάτω γενικές απαιτήσεις αποτελεί λόγο απόρριψης της προσφοράς Ο ανάδοχος στην προσφορά του θα αναφέρει απαραίτητα τα τεχνικά χαρακτηριστικά των οργάνων/ειδών που προσφέρει. Όπου υπάρχουν αριθμητικά δεδομένα θα αναφερθούν με τις ίδιες μονάδες και τρόπο έκφρασης. Στις προσφορές θα περιέχεται υποχρεωτικά πίνακας συμμόρφωσης για όλες τις απαιτήσεις των προδιαγραφών. Η συμμόρφωση θα πρέπει να αποδεικνύεται από το έντυπο υλικό των κατασκευαστών (επίσημα τεχνικά εγχειρίδια) ή από άλλα επίσημα στοιχεία (π.χ. υπεύθυνη δήλωση του κατασκευαστή νομίμως μεταφρασμένη στην ελληνική γλώσσα). Ο περιβαλλοντικός εξοπλισμός θα εγκατασταθεί σε πέντε (5) σταθερούς κλωβούς (οικίσκους) κατάλληλων εξωτερικών διαστάσεων περίπου 3,00m Χ 4,00m Χ 2,20m (πλάτος μήκος ύψος). Όλα τα όργανα που προβλέπεται να εγκατασταθούν θα παραδοθούν σε ειδικές, κατάλληλες μεταλλικές κατασκευές (racks) με τρόπο ώστε να είναι εύκολη η πρόσβαση στα όργανα και από το πίσω μέρος αλλά και να μπορεί να γίνεται εύκολη μεταφορά τους όποτε αυτό απαιτηθεί και θα είναι στερεωμένα σε ειδικές βάσεις (συρόμενους βραχίονες) που θα μπορούν να σύρονται από τη μεταλλική βάση χωρίς να είναι απαραίτητη η αποσύνδεση του κάθε οργάνου από το σύστημα δειγματοληψίας. Όλα τα είδη του προσφερόμενου εξοπλισμού θα είναι καινούργια και αμεταχείριστα. Οι αναλυτές θα προέρχονται από διεθνώς αναγνωρισμένους κατασκευαστές και θα διαθέτουν τις ανάλογες πιστοποιήσεις επί των αρχών λειτουργίας του κάθε αναλυτή σύμφωνα με τα αντίστοιχα Ευρωπαϊκά Πρότυπα (ΕΝ). Οι συγκεκριμένες πιστοποιήσεις θα πρέπει να έχουν εκδοθεί από διεθνώς πιστοποιημένους φορείς / Οργανισμούς: Για τον αναλυτή NOx έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14211: Για τον αναλυτή SO 2 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14212: Για τον αναλυτή CO έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14626: Για τον αναλυτή O 3 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14625: Για τον αναλυτή βενζολίου (ΒΤΕΧ) έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14662: Για τον αναλυτή ΡΜ10 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 12341:1999. Για τον αναλυτή ΡΜ2.5 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ 14907:2005. Για τον αναλυτή στάθμης περιβαλλοντικού θορύβου έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ (2002) Class 1 και IEC Type 1 (1979) Amendment 1 (1993) και Amendment 2 (2000) Οι παραπάνω εγκρίσεις τύπου θα εκδίδονται από διεθνή ή εθνικό οργανισμό ο οποίος και θα αναγνωρίζεται για την πιστοποίηση οργάνων μέτρησης ρύπανσης αέρα και περιβαλλοντικού θορύβου μέσα στη νομοθεσία του Κράτους που εδράζει ο φορέας ή ο Οργανισμός. Ο ανάδοχος θα συμπεριλάβει στην προσφορά του επικυρωμένα αντίγραφα των παραπάνω πιστοποιητικών, και τεκμηρίωση των παραπάνω ζητουμένων. Όλα τα παρελκόμενα και τα λοιπά όργανα και εξαρτήματα θα είναι υψηλής ποιότητας, εργοστασιακά, προερχόμενα από ειδικευμένους οίκους στα αντίστοιχα αντικείμενα. Για κάθε προσφερόμενο είδος θα αναφέρεται ο κατασκευαστής, και η χώρα προέλευσης. Αποκλείονται αυστηρώς οι ιδιοκατασκευές. Επίσης οι αναλυτές θα διαθέτουν και έγκριση τύπου για την διακίνηση του υλικού εντός της Ευρωπαϊκής Ένωσης (CΕ marking). Ο ανάδοχος θα συμπεριλάβει στην προσφορά του επικυρωμένα αντίγραφα των Σελίδα 5 από 33

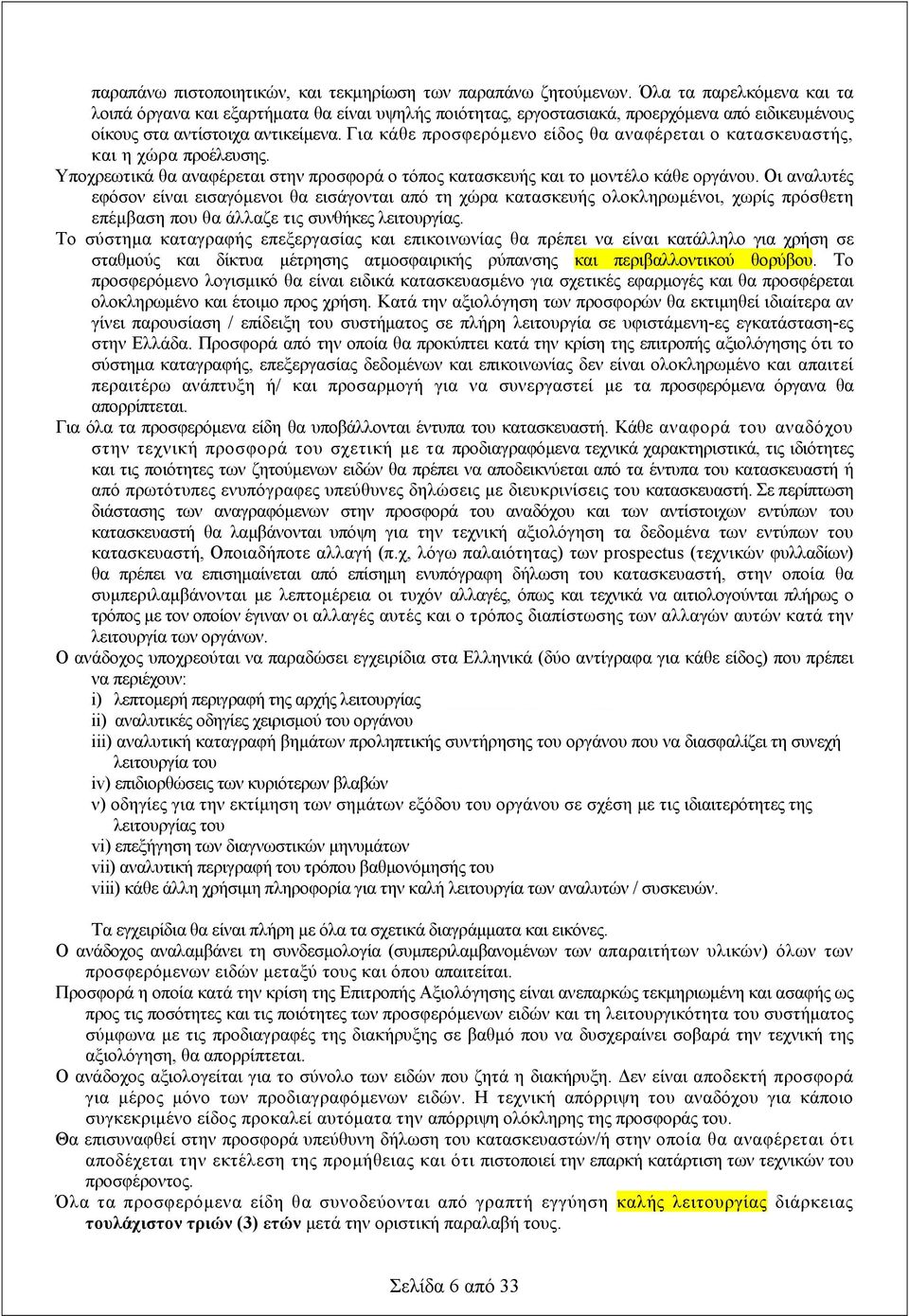

6 παραπάνω πιστοποιητικών, και τεκμηρίωση των παραπάνω ζητούμενων. Όλα τα παρελκόμενα και τα λοιπά όργανα και εξαρτήματα θα είναι υψηλής ποιότητας, εργοστασιακά, προερχόμενα από ειδικευμένους οίκους στα αντίστοιχα αντικείμενα. Για κάθε προσφερόμενο είδος θα αναφέρεται ο κατασκευαστής, και η χώρα προέλευσης. Υποχρεωτικά θα αναφέρεται στην προσφορά ο τόπος κατασκευής και το μοντέλο κάθε οργάνου. Οι αναλυτές εφόσον είναι εισαγόμενοι θα εισάγονται από τη χώρα κατασκευής ολοκληρωμένοι, χωρίς πρόσθετη επέμβαση που θα άλλαζε τις συνθήκες λειτουργίας. Το σύστημα καταγραφής επεξεργασίας και επικοινωνίας θα πρέπει να είναι κατάλληλο για χρήση σε σταθμούς και δίκτυα μέτρησης ατμοσφαιρικής ρύπανσης και περιβαλλοντικού θορύβου. Το προσφερόμενο λογισμικό θα είναι ειδικά κατασκευασμένο για σχετικές εφαρμογές και θα προσφέρεται ολοκληρωμένο και έτοιμο προς χρήση. Κατά την αξιολόγηση των προσφορών θα εκτιμηθεί ιδιαίτερα αν γίνει παρουσίαση / επίδειξη του συστήματος σε πλήρη λειτουργία σε υφιστάμενη-ες εγκατάσταση-ες στην Ελλάδα. Προσφορά από την οποία θα προκύπτει κατά την κρίση της επιτροπής αξιολόγησης ότι το σύστημα καταγραφής, επεξεργασίας δεδομένων και επικοινωνίας δεν είναι ολοκληρωμένο και απαιτεί περαιτέρω ανάπτυξη ή/ και προσαρμογή για να συνεργαστεί με τα προσφερόμενα όργανα θα απορρίπτεται. Για όλα τα προσφερόμενα είδη θα υποβάλλονται έντυπα του κατασκευαστή. Κάθε αναφορά του αναδόχου στην τεχνική προσφορά του σχετική με τα προδιαγραφόμενα τεχνικά χαρακτηριστικά, τις ιδιότητες και τις ποιότητες των ζητούμενων ειδών θα πρέπει να αποδεικνύεται από τα έντυπα του κατασκευαστή ή από πρωτότυπες ενυπόγραφες υπεύθυνες δηλώσεις με διευκρινίσεις του κατασκευαστή. Σε περίπτωση διάστασης των αναγραφόμενων στην προσφορά του αναδόχου και των αντίστοιχων εντύπων του κατασκευαστή θα λαμβάνονται υπόψη για την τεχνική αξιολόγηση τα δεδομένα των εντύπων του κατασκευαστή, Οποιαδήποτε αλλαγή (π.χ, λόγω παλαιότητας) των prospectus (τεχνικών φυλλαδίων) θα πρέπει να επισημαίνεται από επίσημη ενυπόγραφη δήλωση του κατασκευαστή, στην οποία θα συμπεριλαμβάνονται με λεπτομέρεια οι τυχόν αλλαγές, όπως και τεχνικά να αιτιολογούνται πλήρως ο τρόπος με τον οποίον έγιναν οι αλλαγές αυτές και ο τρόπος διαπίστωσης των αλλαγών αυτών κατά την λειτουργία των οργάνων. Ο ανάδοχος υποχρεούται να παραδώσει εγχειρίδια στα Ελληνικά (δύο αντίγραφα για κάθε είδος) που πρέπει να περιέχουν: i) λεπτομερή περιγραφή της αρχής λειτουργίας ii) αναλυτικές οδηγίες χειρισμού του οργάνου iii) αναλυτική καταγραφή βημάτων προληπτικής συντήρησης του οργάνου που να διασφαλίζει τη συνεχή λειτουργία του iv) επιδιορθώσεις των κυριότερων βλαβών ν) οδηγίες για την εκτίμηση των σημάτων εξόδου του οργάνου σε σχέση με τις ιδιαιτερότητες της λειτουργίας του vi) επεξήγηση των διαγνωστικών μηνυμάτων vii) αναλυτική περιγραφή του τρόπου βαθμονόμησής του viii) κάθε άλλη χρήσιμη πληροφορία για την καλή λειτουργία των αναλυτών / συσκευών. Τα εγχειρίδια θα είναι πλήρη με όλα τα σχετικά διαγράμματα και εικόνες. Ο ανάδοχος αναλαμβάνει τη συνδεσμολογία (συμπεριλαμβανομένων των απαραιτήτων υλικών) όλων των προσφερόμενων ειδών μεταξύ τους και όπου απαιτείται. Προσφορά η οποία κατά την κρίση της Επιτροπής Αξιολόγησης είναι ανεπαρκώς τεκμηριωμένη και ασαφής ως προς τις ποσότητες και τις ποιότητες των προσφερόμενων ειδών και τη λειτουργικότητα του συστήματος σύμφωνα με τις προδιαγραφές της διακήρυξης σε βαθμό που να δυσχεραίνει σοβαρά την τεχνική της αξιολόγηση, θα απορρίπτεται. Ο ανάδοχος αξιολογείται για το σύνολο των ειδών που ζητά η διακήρυξη. Δεν είναι αποδεκτή προσφορά για μέρος μόνο των προδιαγραφόμενων ειδών. Η τεχνική απόρριψη του αναδόχου για κάποιο συγκεκριμένο είδος προκαλεί αυτόματα την απόρριψη ολόκληρης της προσφοράς του. Θα επισυναφθεί στην προσφορά υπεύθυνη δήλωση του κατασκευαστών/ή στην οποία θα αναφέρεται ότι αποδέχεται την εκτέλεση της προμήθειας και ότι πιστοποιεί την επαρκή κατάρτιση των τεχνικών του προσφέροντος. Όλα τα προσφερόμενα είδη θα συνοδεύονται από γραπτή εγγύηση καλής λειτουργίας διάρκειας τουλάχιστον τριών (3) ετών μετά την οριστική παραλαβή τους. Σελίδα 6 από 33

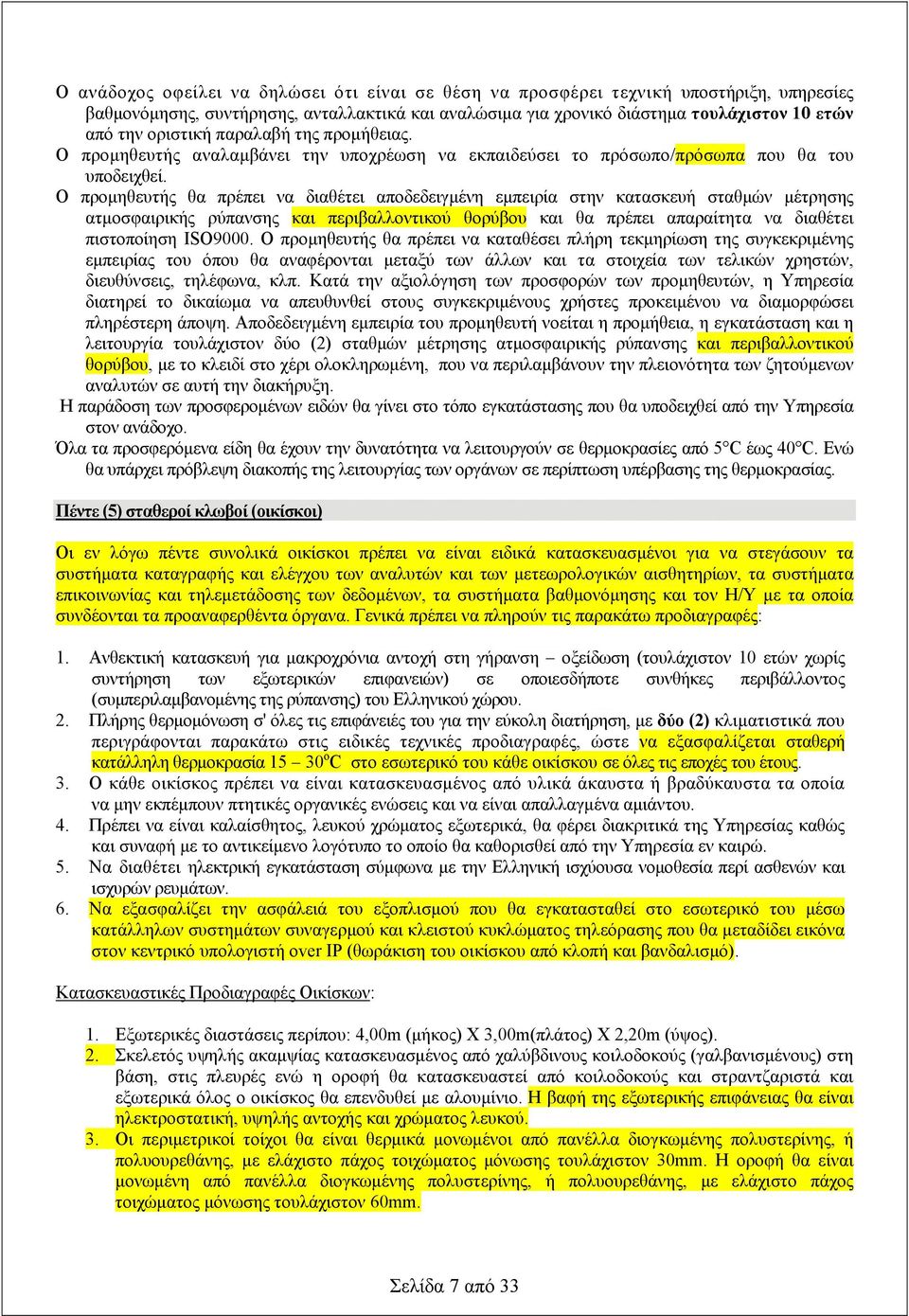

7 Ο ανάδοχος οφείλει να δηλώσει ότι είναι σε θέση να προσφέρει τεχνική υποστήριξη, υπηρεσίες βαθμονόμησης, συντήρησης, ανταλλακτικά και αναλώσιμα για χρονικό διάστημα τουλάχιστον 10 ετών από την οριστική παραλαβή της προμήθειας. Ο προμηθευτής αναλαμβάνει την υποχρέωση να εκπαιδεύσει το πρόσωπο/πρόσωπα που θα του υποδειχθεί. Ο προμηθευτής θα πρέπει να διαθέτει αποδεδειγμένη εμπειρία στην κατασκευή σταθμών μέτρησης ατμοσφαιρικής ρύπανσης και περιβαλλοντικού θορύβου και θα πρέπει απαραίτητα να διαθέτει πιστοποίηση ISO9000. Ο προμηθευτής θα πρέπει να καταθέσει πλήρη τεκμηρίωση της συγκεκριμένης εμπειρίας του όπου θα αναφέρονται μεταξύ των άλλων και τα στοιχεία των τελικών χρηστών, διευθύνσεις, τηλέφωνα, κλπ. Κατά την αξιολόγηση των προσφορών των προμηθευτών, η Υπηρεσία διατηρεί το δικαίωμα να απευθυνθεί στους συγκεκριμένους χρήστες προκειμένου να διαμορφώσει πληρέστερη άποψη. Αποδεδειγμένη εμπειρία του προμηθευτή νοείται η προμήθεια, η εγκατάσταση και η λειτουργία τουλάχιστον δύο (2) σταθμών μέτρησης ατμοσφαιρικής ρύπανσης και περιβαλλοντικού θορύβου, με το κλειδί στο χέρι ολοκληρωμένη, που να περιλαμβάνουν την πλειονότητα των ζητούμενων αναλυτών σε αυτή την διακήρυξη. Η παράδοση των προσφερομένων ειδών θα γίνει στο τόπο εγκατάστασης που θα υποδειχθεί από την Υπηρεσία στον ανάδοχο. Όλα τα προσφερόμενα είδη θα έχουν την δυνατότητα να λειτουργούν σε θερμοκρασίες από 5 C έως 40 C. Ενώ θα υπάρχει πρόβλεψη διακοπής της λειτουργίας των οργάνων σε περίπτωση υπέρβασης της θερμοκρασίας. Πέντε (5) σταθεροί κλωβοί (οικίσκοι) Οι εν λόγω πέντε συνολικά οικίσκοι πρέπει να είναι ειδικά κατασκευασμένοι για να στεγάσουν τα συστήματα καταγραφής και ελέγχου των αναλυτών και των μετεωρολογικών αισθητηρίων, τα συστήματα επικοινωνίας και τηλεμετάδοσης των δεδομένων, τα συστήματα βαθμονόμησης και τον Η/Υ με τα οποία συνδέονται τα προαναφερθέντα όργανα. Γενικά πρέπει να πληρούν τις παρακάτω προδιαγραφές: 1. Ανθεκτική κατασκευή για μακροχρόνια αντοχή στη γήρανση οξείδωση (τουλάχιστον 10 ετών χωρίς συντήρηση των εξωτερικών επιφανειών) σε οποιεσδήποτε συνθήκες περιβάλλοντος (συμπεριλαμβανομένης της ρύπανσης) του Ελληνικού χώρου. 2. Πλήρης θερμομόνωση σ' όλες τις επιφάνειές του για την εύκολη διατήρηση, με δύο (2) κλιματιστικά που περιγράφονται παρακάτω στις ειδικές τεχνικές προδιαγραφές, ώστε να εξασφαλίζεται σταθερή κατάλληλη θερμοκρασία ο C στο εσωτερικό του κάθε οικίσκου σε όλες τις εποχές του έτους. 3. Ο κάθε οικίσκος πρέπει να είναι κατασκευασμένος από υλικά άκαυστα ή βραδύκαυστα τα οποία να μην εκπέμπουν πτητικές οργανικές ενώσεις και να είναι απαλλαγμένα αμιάντου. 4. Πρέπει να είναι καλαίσθητος, λευκού χρώματος εξωτερικά, θα φέρει διακριτικά της Υπηρεσίας καθώς και συναφή με το αντικείμενο λογότυπο το οποίο θα καθορισθεί από την Υπηρεσία εν καιρώ. 5. Να διαθέτει ηλεκτρική εγκατάσταση σύμφωνα με την Ελληνική ισχύουσα νομοθεσία περί ασθενών και ισχυρών ρευμάτων. 6. Να εξασφαλίζει την ασφάλειά του εξοπλισμού που θα εγκατασταθεί στο εσωτερικό του μέσω κατάλληλων συστημάτων συναγερμού και κλειστού κυκλώματος τηλεόρασης που θα μεταδίδει εικόνα στον κεντρικό υπολογιστή over IP (θωράκιση του οικίσκου από κλοπή και βανδαλισμό). Κατασκευαστικές Προδιαγραφές Οικίσκων: 1. Εξωτερικές διαστάσεις περίπου: 4,00m (μήκος) Χ 3,00m(πλάτος) Χ 2,20m (ύψος). 2. Σκελετός υψηλής ακαμψίας κατασκευασμένος από χαλύβδινους κοιλοδοκούς (γαλβανισμένους) στη βάση, στις πλευρές ενώ η οροφή θα κατασκευαστεί από κοιλοδοκούς και στραντζαριστά και εξωτερικά όλος ο οικίσκος θα επενδυθεί με αλουμίνιο. Η βαφή της εξωτερικής επιφάνειας θα είναι ηλεκτροστατική, υψηλής αντοχής και χρώματος λευκού. 3. Οι περιμετρικοί τοίχοι θα είναι θερμικά μονωμένοι από πανέλλα διογκωμένης πολυστερίνης, ή πολυουρεθάνης, με ελάχιστο πάχος τοιχώματος μόνωσης τουλάχιστον 30mm. Η οροφή θα είναι μονωμένη από πανέλλα διογκωμένης πολυστερίνης, ή πολυουρεθάνης, με ελάχιστο πάχος τοιχώματος μόνωσης τουλάχιστον 60mm. Σελίδα 7 από 33

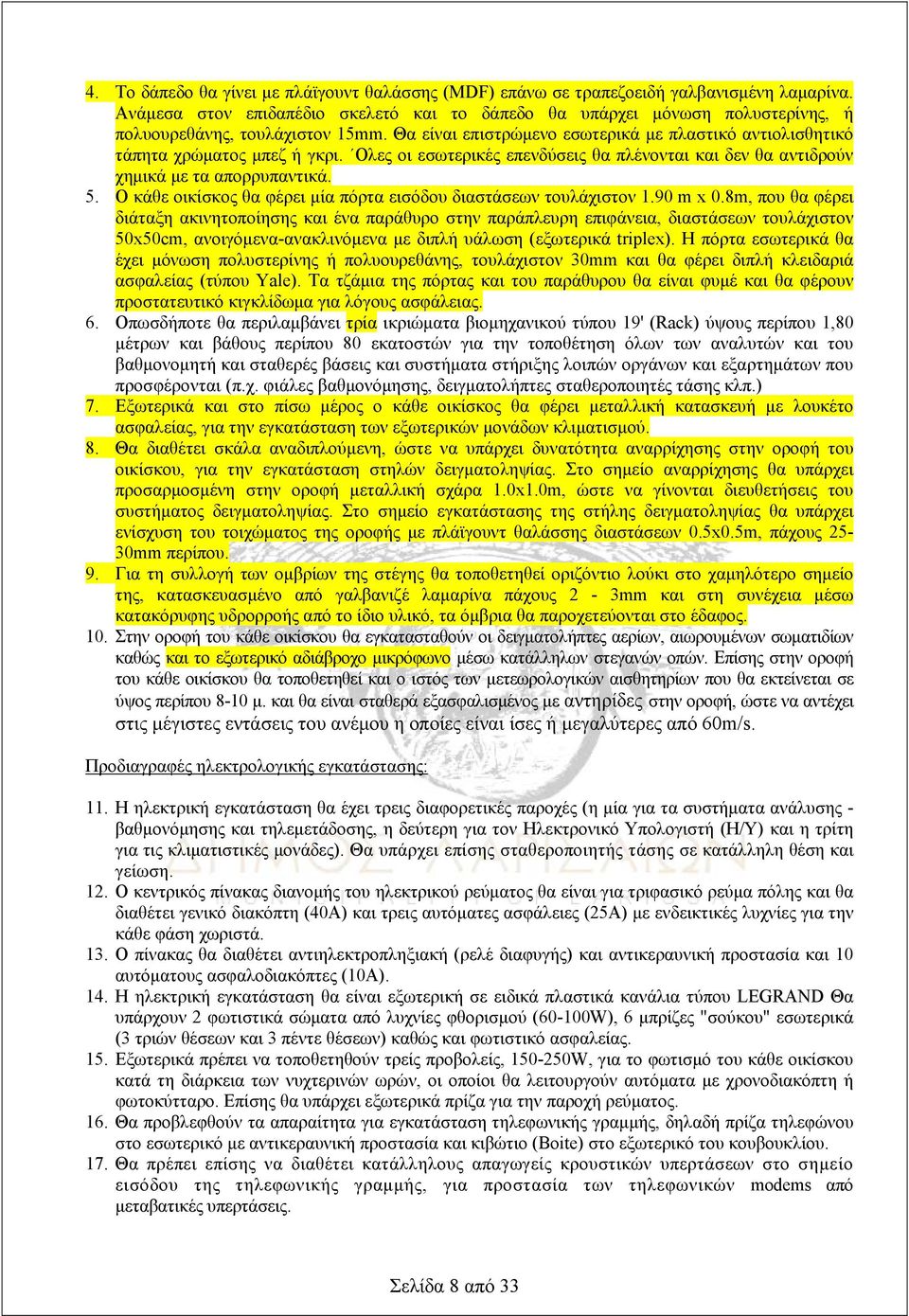

8 4. Το δάπεδο θα γίνει με πλάϊγουντ θαλάσσης (MDF) επάνω σε τραπεζοειδή γαλβανισμένη λαμαρίνα. Ανάμεσα στον επιδαπέδιο σκελετό και το δάπεδο θα υπάρχει μόνωση πολυστερίνης, ή πολυουρεθάνης, τουλάχιστον 15mm. Θα είναι επιστρώμενο εσωτερικά με πλαστικό αντιολισθητικό τάπητα χρώματος μπεζ ή γκρι. Ολες οι εσωτερικές επενδύσεις θα πλένονται και δεν θα αντιδρούν χημικά με τα απορρυπαντικά. 5. Ο κάθε οικίσκος θα φέρει μία πόρτα εισόδου διαστάσεων τουλάχιστον 1.90 m x 0.8m, που θα φέρει διάταξη ακινητοποίησης και ένα παράθυρο στην παράπλευρη επιφάνεια, διαστάσεων τουλάχιστον 50x50cm, ανοιγόμενα-ανακλινόμενα με διπλή υάλωση (εξωτερικά triplex). Η πόρτα εσωτερικά θα έχει μόνωση πολυστερίνης ή πολυουρεθάνης, τουλάχιστον 30mm και θα φέρει διπλή κλειδαριά ασφαλείας (τύπου Yale). Tα τζάμια της πόρτας και του παράθυρου θα είναι φυμέ και θα φέρουν προστατευτικό κιγκλίδωμα για λόγους ασφάλειας. 6. Οπωσδήποτε θα περιλαμβάνει τρία ικριώματα βιομηχανικού τύπου 19' (Rack) ύψους περίπου 1,80 μέτρων και βάθους περίπου 80 εκατοστών για την τοποθέτηση όλων των αναλυτών και του βαθμονομητή και σταθερές βάσεις και συστήματα στήριξης λοιπών οργάνων και εξαρτημάτων που προσφέρονται (π.χ. φιάλες βαθμονόμησης, δειγματολήπτες σταθεροποιητές τάσης κλπ.) 7. Εξωτερικά και στο πίσω μέρος ο κάθε οικίσκος θα φέρει μεταλλική κατασκευή με λουκέτο ασφαλείας, για την εγκατάσταση των εξωτερικών μονάδων κλιματισμού. 8. Θα διαθέτει σκάλα αναδιπλούμενη, ώστε να υπάρχει δυνατότητα αναρρίχησης στην οροφή του οικίσκου, για την εγκατάσταση στηλών δειγματοληψίας. Στο σημείο αναρρίχησης θα υπάρχει προσαρμοσμένη στην οροφή μεταλλική σχάρα 1.0x1.0m, ώστε να γίνονται διευθετήσεις του συστήματος δειγματοληψίας. Στο σημείο εγκατάστασης της στήλης δειγματοληψίας θα υπάρχει ενίσχυση του τοιχώματος της οροφής με πλάϊγουντ θαλάσσης διαστάσεων 0.5x0.5m, πάχους 25-30mm περίπου. 9. Για τη συλλογή των ομβρίων της στέγης θα τοποθετηθεί οριζόντιο λούκι στο χαμηλότερο σημείο της, κατασκευασμένο από γαλβανιζέ λαμαρίνα πάχους 2-3mm και στη συνέχεια μέσω κατακόρυφης υδρορροής από το ίδιο υλικό, τα όμβρια θα παροχετεύονται στο έδαφος. 10. Στην οροφή του κάθε οικίσκου θα εγκατασταθούν οι δειγματολήπτες αερίων, αιωρουμένων σωματιδίων καθώς και το εξωτερικό αδιάβροχο μικρόφωνο μέσω κατάλληλων στεγανών οπών. Επίσης στην οροφή του κάθε οικίσκου θα τοποθετηθεί και ο ιστός των μετεωρολογικών αισθητηρίων που θα εκτείνεται σε ύψος περίπου 8-10 μ. και θα είναι σταθερά εξασφαλισμένος με αντηρίδες στην οροφή, ώστε να αντέχει στις μέγιστες εντάσεις του ανέμου η οποίες είναι ίσες ή μεγαλύτερες από 60m/s. Προδιαγραφές ηλεκτρολογικής εγκατάστασης: 11. Η ηλεκτρική εγκατάσταση θα έχει τρεις διαφορετικές παροχές (η μία για τα συστήματα ανάλυσης - βαθμονόμησης και τηλεμετάδοσης, η δεύτερη για τον Ηλεκτρονικό Υπολογιστή (Η/Υ) και η τρίτη για τις κλιματιστικές μονάδες). Θα υπάρχει επίσης σταθεροποιητής τάσης σε κατάλληλη θέση και γείωση. 12. Ο κεντρικός πίνακας διανομής του ηλεκτρικού ρεύματος θα είναι για τριφασικό ρεύμα πόλης και θα διαθέτει γενικό διακόπτη (40Α) και τρεις αυτόματες ασφάλειες (25Α) με ενδεικτικές λυχνίες για την κάθε φάση χωριστά. 13. Ο πίνακας θα διαθέτει αντιηλεκτροπληξιακή (ρελέ διαφυγής) και αντικεραυνική προστασία και 10 αυτόματους ασφαλοδιακόπτες (10Α). 14. Η ηλεκτρική εγκατάσταση θα είναι εξωτερική σε ειδικά πλαστικά κανάλια τύπου LEGRAND Θα υπάρχουν 2 φωτιστικά σώματα από λυχνίες φθορισμού (60-100W), 6 μπρίζες "σούκου" εσωτερικά (3 τριών θέσεων και 3 πέντε θέσεων) καθώς και φωτιστικό ασφαλείας. 15. Εξωτερικά πρέπει να τοποθετηθούν τρείς προβολείς, W, για το φωτισμό του κάθε οικίσκου κατά τη διάρκεια των νυχτερινών ωρών, οι οποίοι θα λειτουργούν αυτόματα με χρονοδιακόπτη ή φωτοκύτταρο. Επίσης θα υπάρχει εξωτερικά πρίζα για την παροχή ρεύματος. 16. Θα προβλεφθούν τα απαραίτητα για εγκατάσταση τηλεφωνικής γραμμής, δηλαδή πρίζα τηλεφώνου στο εσωτερικό με αντικεραυνική προστασία και κιβώτιο (Βoite) στο εξωτερικό του κουβουκλίου. 17. Θα πρέπει επίσης να διαθέτει κατάλληλους απαγωγείς κρουστικών υπερτάσεων στο σημείο εισόδου της τηλεφωνικής γραμμής, για προστασία των τηλεφωνικών modems από μεταβατικές υπερτάσεις. Σελίδα 8 από 33

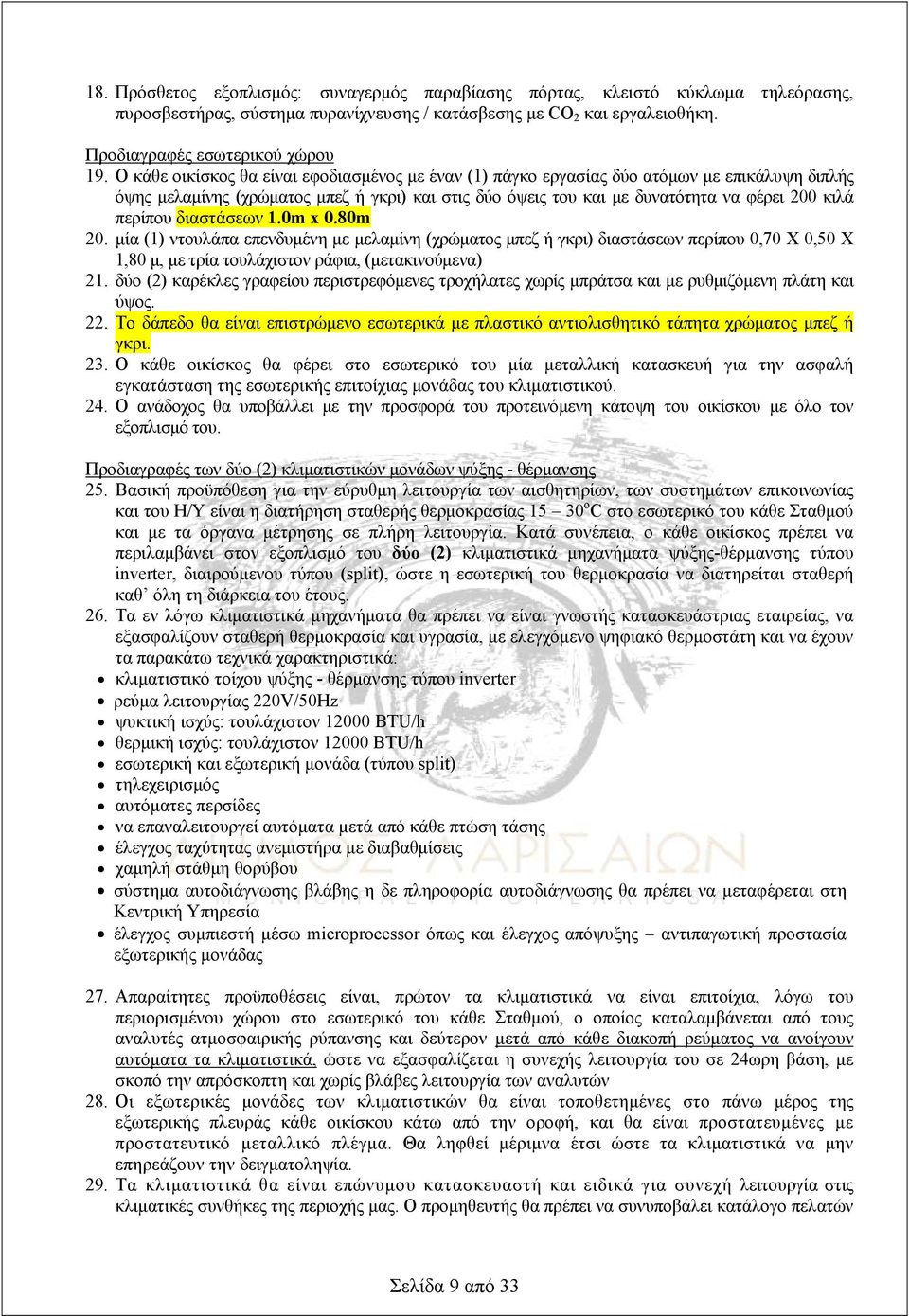

9 18. Πρόσθετος εξοπλισμός: συναγερμός παραβίασης πόρτας, κλειστό κύκλωμα τηλεόρασης, πυροσβεστήρας, σύστημα πυρανίχνευσης / κατάσβεσης με CO 2 και εργαλειοθήκη. Προδιαγραφές εσωτερικού χώρου 19. Ο κάθε οικίσκος θα είναι εφοδιασμένος με έναν (1) πάγκο εργασίας δύο ατόμων με επικάλυψη διπλής όψης μελαμίνης (χρώματος μπεζ ή γκρι) και στις δύο όψεις του και με δυνατότητα να φέρει 200 κιλά περίπου διαστάσεων 1.0m x 0.80m 20. μία (1) ντουλάπα επενδυμένη με μελαμίνη (χρώματος μπεζ ή γκρι) διαστάσεων περίπου 0,70 Χ 0,50 Χ 1,80 μ, με τρία τουλάχιστον ράφια, (μετακινούμενα) 21. δύο (2) καρέκλες γραφείου περιστρεφόμενες τροχήλατες χωρίς μπράτσα και με ρυθμιζόμενη πλάτη και ύψος. 22. Το δάπεδο θα είναι επιστρώμενο εσωτερικά με πλαστικό αντιολισθητικό τάπητα χρώματος μπεζ ή γκρι. 23. Ο κάθε οικίσκος θα φέρει στο εσωτερικό του μία μεταλλική κατασκευή για την ασφαλή εγκατάσταση της εσωτερικής επιτοίχιας μονάδας του κλιματιστικού. 24. Ο ανάδοχος θα υποβάλλει με την προσφορά του προτεινόμενη κάτοψη του οικίσκου με όλο τον εξοπλισμό του. Προδιαγραφές των δύο (2) κλιματιστικών μονάδων ψύξης - θέρμανσης 25. Βασική προϋπόθεση για την εύρυθμη λειτουργία των αισθητηρίων, των συστημάτων επικοινωνίας και του Η/Υ είναι η διατήρηση σταθερής θερμοκρασίας ο C στο εσωτερικό του κάθε Σταθμού και με τα όργανα μέτρησης σε πλήρη λειτουργία. Κατά συνέπεια, ο κάθε οικίσκος πρέπει να περιλαμβάνει στον εξοπλισμό του δύο (2) κλιματιστικά μηχανήματα ψύξης-θέρμανσης τύπου inverter, διαιρούμενου τύπου (split), ώστε η εσωτερική του θερμοκρασία να διατηρείται σταθερή καθ όλη τη διάρκεια του έτους. 26. Τα εν λόγω κλιματιστικά μηχανήματα θα πρέπει να είναι γνωστής κατασκευάστριας εταιρείας, να εξασφαλίζουν σταθερή θερμοκρασία και υγρασία, με ελεγχόμενο ψηφιακό θερμοστάτη και να έχουν τα παρακάτω τεχνικά χαρακτηριστικά: κλιματιστικό τοίχου ψύξης - θέρμανσης τύπου inverter ρεύμα λειτουργίας 220V/50Hz ψυκτική ισχύς: τουλάχιστον BTU/h θερμική ισχύς: τουλάχιστον BTU/h εσωτερική και εξωτερική μονάδα (τύπου split) τηλεχειρισμός αυτόματες περσίδες να επαναλειτουργεί αυτόματα μετά από κάθε πτώση τάσης έλεγχος ταχύτητας ανεμιστήρα με διαβαθμίσεις χαμηλή στάθμη θορύβου σύστημα αυτοδιάγνωσης βλάβης η δε πληροφορία αυτοδιάγνωσης θα πρέπει να μεταφέρεται στη Κεντρική Υπηρεσία έλεγχος συμπιεστή μέσω microprocessor όπως και έλεγχος απόψυξης αντιπαγωτική προστασία εξωτερικής μονάδας 27. Απαραίτητες προϋποθέσεις είναι, πρώτον τα κλιματιστικά να είναι επιτοίχια, λόγω του περιορισμένου χώρου στο εσωτερικό του κάθε Σταθμού, ο οποίος καταλαμβάνεται από τους αναλυτές ατμοσφαιρικής ρύπανσης και δεύτερον μετά από κάθε διακοπή ρεύματος να ανοίγουν αυτόματα τα κλιματιστικά, ώστε να εξασφαλίζεται η συνεχής λειτουργία του σε 24ωρη βάση, με σκοπό την απρόσκοπτη και χωρίς βλάβες λειτουργία των αναλυτών 28. Οι εξωτερικές μονάδες των κλιματιστικών θα είναι τοποθετημένες στο πάνω μέρος της εξωτερικής πλευράς κάθε οικίσκου κάτω από την οροφή, και θα είναι προστατευμένες με προστατευτικό μεταλλικό πλέγμα. Θα ληφθεί μέριμνα έτσι ώστε τα κλιματιστικά να μην επηρεάζουν την δειγματοληψία. 29. Τα κλιματιστικά θα είναι επώνυμου κατασκευαστή και ειδικά για συνεχή λειτουργία στις κλιματικές συνθήκες της περιοχής μας. Ο προμηθευτής θα πρέπει να συνυποβάλει κατάλογο πελατών Σελίδα 9 από 33

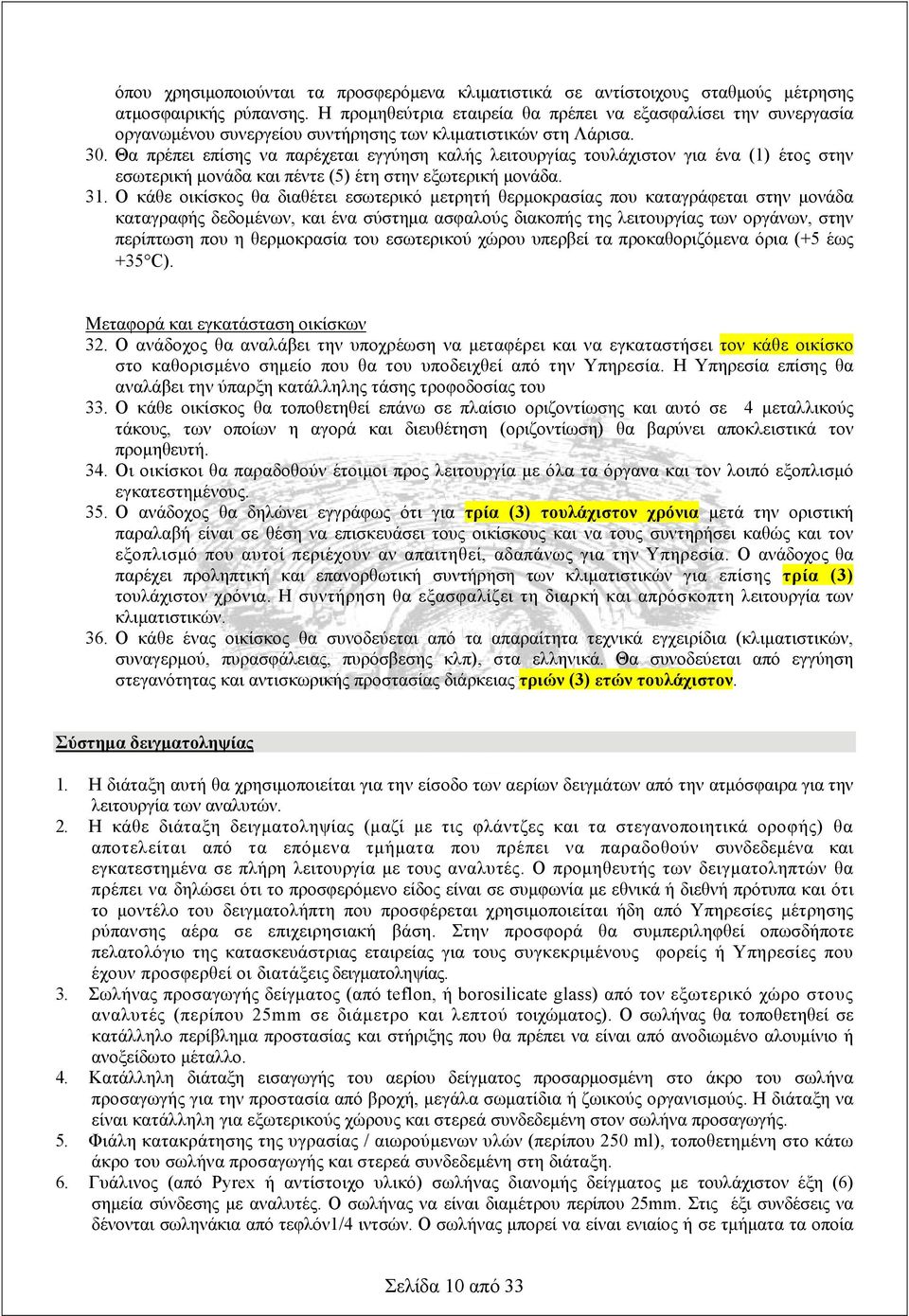

10 όπου χρησιμοποιούνται τα προσφερόμενα κλιματιστικά σε αντίστοιχους σταθμούς μέτρησης ατμοσφαιρικής ρύπανσης. Η προμηθεύτρια εταιρεία θα πρέπει να εξασφαλίσει την συνεργασία οργανωμένου συνεργείου συντήρησης των κλιματιστικών στη Λάρισα. 30. Θα πρέπει επίσης να παρέχεται εγγύηση καλής λειτουργίας τουλάχιστον για ένα (1) έτος στην εσωτερική μονάδα και πέντε (5) έτη στην εξωτερική μονάδα. 31. Ο κάθε οικίσκος θα διαθέτει εσωτερικό μετρητή θερμοκρασίας που καταγράφεται στην μονάδα καταγραφής δεδομένων, και ένα σύστημα ασφαλούς διακοπής της λειτουργίας των οργάνων, στην περίπτωση που η θερμοκρασία του εσωτερικού χώρου υπερβεί τα προκαθοριζόμενα όρια (+5 έως +35 C). Μεταφορά και εγκατάσταση οικίσκων 32. Ο ανάδοχος θα αναλάβει την υποχρέωση να μεταφέρει και να εγκαταστήσει τον κάθε οικίσκο στο καθορισμένο σημείο που θα του υποδειχθεί από την Υπηρεσία. Η Υπηρεσία επίσης θα αναλάβει την ύπαρξη κατάλληλης τάσης τροφοδοσίας του 33. Ο κάθε οικίσκος θα τοποθετηθεί επάνω σε πλαίσιο οριζοντίωσης και αυτό σε 4 μεταλλικούς τάκους, των οποίων η αγορά και διευθέτηση (οριζοντίωση) θα βαρύνει αποκλειστικά τον προμηθευτή. 34. Οι οικίσκοι θα παραδοθούν έτοιμοι προς λειτουργία με όλα τα όργανα και τον λοιπό εξοπλισμό εγκατεστημένους. 35. Ο ανάδοχος θα δηλώνει εγγράφως ότι για τρία (3) τουλάχιστον χρόνια μετά την οριστική παραλαβή είναι σε θέση να επισκευάσει τους οικίσκους και να τους συντηρήσει καθώς και τον εξοπλισμό που αυτοί περιέχουν αν απαιτηθεί, αδαπάνως για την Υπηρεσία. Ο ανάδοχος θα παρέχει προληπτική και επανορθωτική συντήρηση των κλιματιστικών για επίσης τρία (3) τουλάχιστον χρόνια. Η συντήρηση θα εξασφαλίζει τη διαρκή και απρόσκοπτη λειτουργία των κλιματιστικών. 36. Ο κάθε ένας οικίσκος θα συνοδεύεται από τα απαραίτητα τεχνικά εγχειρίδια (κλιματιστικών, συναγερμού, πυρασφάλειας, πυρόσβεσης κλπ), στα ελληνικά. Θα συνοδεύεται από εγγύηση στεγανότητας και αντισκωρικής προστασίας διάρκειας τριών (3) ετών τουλάχιστον. Σύστημα δειγματοληψίας 1. Η διάταξη αυτή θα χρησιμοποιείται για την είσοδο των αερίων δειγμάτων από την ατμόσφαιρα για την λειτουργία των αναλυτών. 2. Η κάθε διάταξη δειγματοληψίας (μαζί με τις φλάντζες και τα στεγανοποιητικά οροφής) θα αποτελείται από τα επόμενα τμήματα που πρέπει να παραδοθούν συνδεδεμένα και εγκατεστημένα σε πλήρη λειτουργία με τους αναλυτές. Ο προμηθευτής των δειγματοληπτών θα πρέπει να δηλώσει ότι το προσφερόμενο είδος είναι σε συμφωνία με εθνικά ή διεθνή πρότυπα και ότι το μοντέλο του δειγματολήπτη που προσφέρεται χρησιμοποιείται ήδη από Υπηρεσίες μέτρησης ρύπανσης αέρα σε επιχειρησιακή βάση. Στην προσφορά θα συμπεριληφθεί οπωσδήποτε πελατολόγιο της κατασκευάστριας εταιρείας για τους συγκεκριμένους φορείς ή Υπηρεσίες που έχουν προσφερθεί οι διατάξεις δειγματοληψίας. 3. Σωλήνας προσαγωγής δείγματος (από teflon, ή borosilicate glass) από τον εξωτερικό χώρο στους αναλυτές (περίπου 25mm σε διάμετρο και λεπτού τοιχώματος). Ο σωλήνας θα τοποθετηθεί σε κατάλληλο περίβλημα προστασίας και στήριξης που θα πρέπει να είναι από ανοδιωμένο αλουμίνιο ή ανοξείδωτο μέταλλο. 4. Κατάλληλη διάταξη εισαγωγής του αερίου δείγματος προσαρμοσμένη στο άκρο του σωλήνα προσαγωγής για την προστασία από βροχή, μεγάλα σωματίδια ή ζωικούς οργανισμούς. Η διάταξη να είναι κατάλληλη για εξωτερικούς χώρους και στερεά συνδεδεμένη στον σωλήνα προσαγωγής. 5. Φιάλη κατακράτησης της υγρασίας / αιωρούμενων υλών (περίπου 250 ml), τοποθετημένη στο κάτω άκρο του σωλήνα προσαγωγής και στερεά συνδεδεμένη στη διάταξη. 6. Γυάλινος (από Pyrex ή αντίστοιχο υλικό) σωλήνας διανομής δείγματος με τουλάχιστον έξη (6) σημεία σύνδεσης με αναλυτές. Ο σωλήνας να είναι διαμέτρου περίπου 25mm. Στις έξι συνδέσεις να δένονται σωληνάκια από τεφλόν1/4 ιντσών. Ο σωλήνας μπορεί να είναι ενιαίος ή σε τμήματα τα οποία Σελίδα 10 από 33

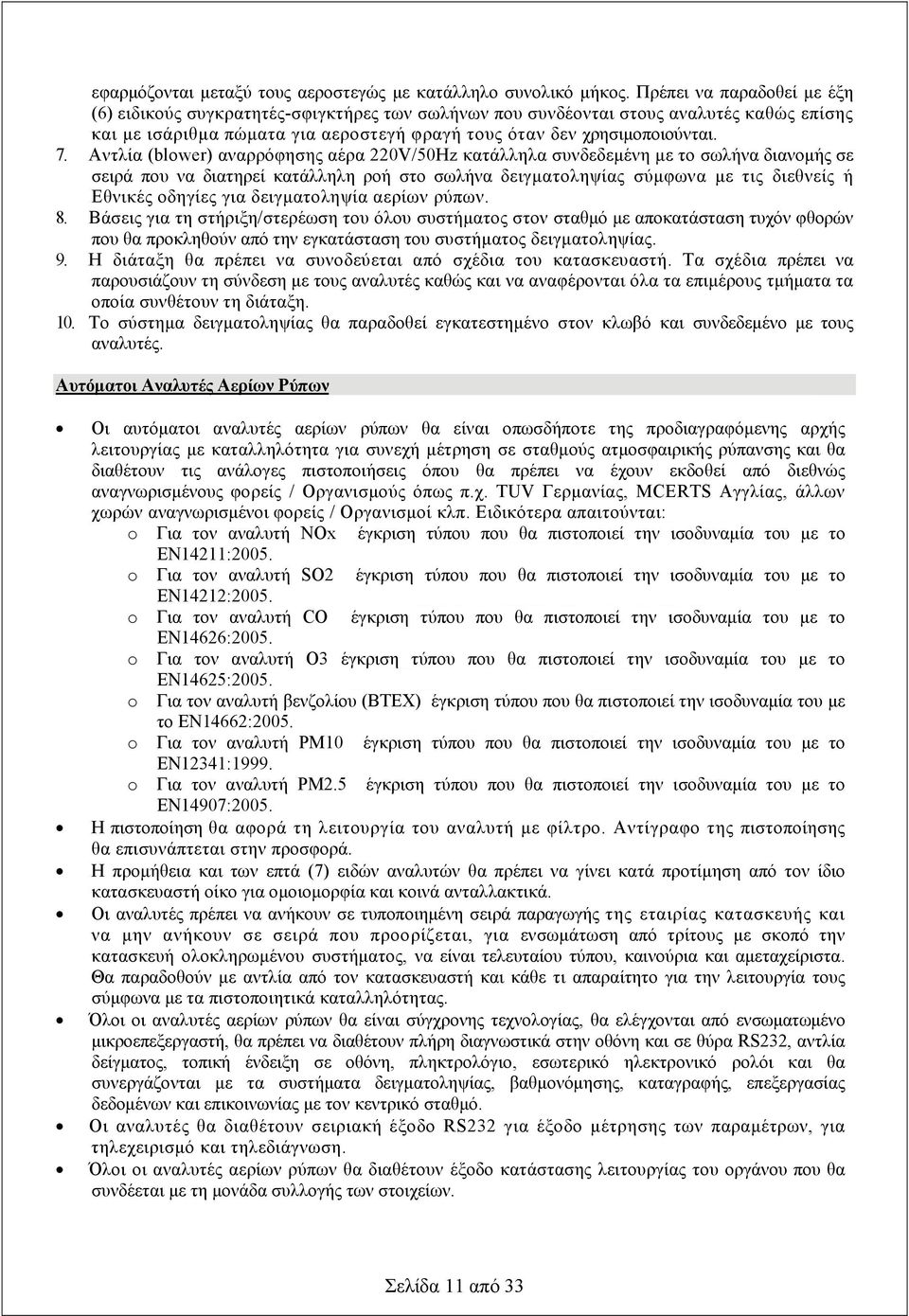

11 εφαρμόζονται μεταξύ τους αεροστεγώς με κατάλληλο συνολικό μήκος. Πρέπει να παραδοθεί με έξη (6) ειδικούς συγκρατητές-σφιγκτήρες των σωλήνων που συνδέονται στους αναλυτές καθώς επίσης και με ισάριθμα πώματα για αεροστεγή φραγή τους όταν δεν χρησιμοποιούνται. 7. Αντλία (blower) αναρρόφησης αέρα 220V/50Ηz κατάλληλα συνδεδεμένη με το σωλήνα διανομής σε σειρά που να διατηρεί κατάλληλη ροή στο σωλήνα δειγματοληψίας σύμφωνα με τις διεθνείς ή Εθνικές οδηγίες για δειγματοληψία αερίων ρύπων. 8. Βάσεις για τη στήριξη/στερέωση του όλου συστήματος στον σταθμό με αποκατάσταση τυχόν φθορών που θα προκληθούν από την εγκατάσταση του συστήματος δειγματοληψίας. 9. Η διάταξη θα πρέπει να συνοδεύεται από σχέδια του κατασκευαστή. Τα σχέδια πρέπει να παρουσιάζουν τη σύνδεση με τους αναλυτές καθώς και να αναφέρονται όλα τα επιμέρους τμήματα τα οποία συνθέτουν τη διάταξη. 10. Το σύστημα δειγματοληψίας θα παραδοθεί εγκατεστημένο στον κλωβό και συνδεδεμένο με τους αναλυτές. Αυτόματοι Αναλυτές Αερίων Ρύπων Οι αυτόματοι αναλυτές αερίων ρύπων θα είναι οπωσδήποτε της προδιαγραφόμενης αρχής λειτουργίας με καταλληλότητα για συνεχή μέτρηση σε σταθμούς ατμοσφαιρικής ρύπανσης και θα διαθέτουν τις ανάλογες πιστοποιήσεις όπου θα πρέπει να έχουν εκδοθεί από διεθνώς αναγνωρισμένους φορείς / Οργανισμούς όπως π.χ. ΤUV Γερμανίας, MCERTS Αγγλίας, άλλων χωρών αναγνωρισμένοι φορείς / Οργανισμοί κλπ. Ειδικότερα απαιτούνται: o Για τον αναλυτή NOx έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14211:2005. o Για τον αναλυτή SO2 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14212:2005. o Για τον αναλυτή CO έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14626:2005. o Για τον αναλυτή O3 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14625:2005. o Για τον αναλυτή βενζολίου (ΒΤΕΧ) έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14662:2005. o Για τον αναλυτή ΡΜ10 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το o ΕΝ12341:1999. Για τον αναλυτή ΡΜ2.5 έγκριση τύπου που θα πιστοποιεί την ισοδυναμία του με το ΕΝ14907:2005. Η πιστοποίηση θα αφορά τη λειτουργία του αναλυτή με φίλτρο. Αντίγραφο της πιστοποίησης θα επισυνάπτεται στην προσφορά. Η προμήθεια και των επτά (7) ειδών αναλυτών θα πρέπει να γίνει κατά προτίμηση από τον ίδιο κατασκευαστή οίκο για ομοιομορφία και κοινά ανταλλακτικά. Οι αναλυτές πρέπει να ανήκουν σε τυποποιημένη σειρά παραγωγής της εταιρίας κατασκευής και να μην ανήκουν σε σειρά που προορίζεται, για ενσωμάτωση από τρίτους με σκοπό την κατασκευή ολοκληρωμένου συστήματος, να είναι τελευταίου τύπου, καινούρια και αμεταχείριστα. Θα παραδοθούν με αντλία από τον κατασκευαστή και κάθε τι απαραίτητο για την λειτουργία τους σύμφωνα με τα πιστοποιητικά καταλληλότητας. Όλοι οι αναλυτές αερίων ρύπων θα είναι σύγχρονης τεχνολογίας, θα ελέγχονται από ενσωματωμένο μικροεπεξεργαστή, θα πρέπει να διαθέτουν πλήρη διαγνωστικά στην οθόνη και σε θύρα RS232, αντλία δείγματος, τοπική ένδειξη σε οθόνη, πληκτρολόγιο, εσωτερικό ηλεκτρονικό ρολόι και θα συνεργάζονται με τα συστήματα δειγματοληψίας, βαθμονόμησης, καταγραφής, επεξεργασίας δεδομένων και επικοινωνίας με τον κεντρικό σταθμό. Οι αναλυτές θα διαθέτουν σειριακή έξοδο RS232 για έξοδο μέτρησης των παραμέτρων, για τηλεχειρισμό και τηλεδιάγνωση. Όλοι οι αναλυτές αερίων ρύπων θα διαθέτουν έξοδο κατάστασης λειτουργίας του οργάνου που θα συνδέεται με τη μονάδα συλλογής των στοιχείων. Σελίδα 11 από 33

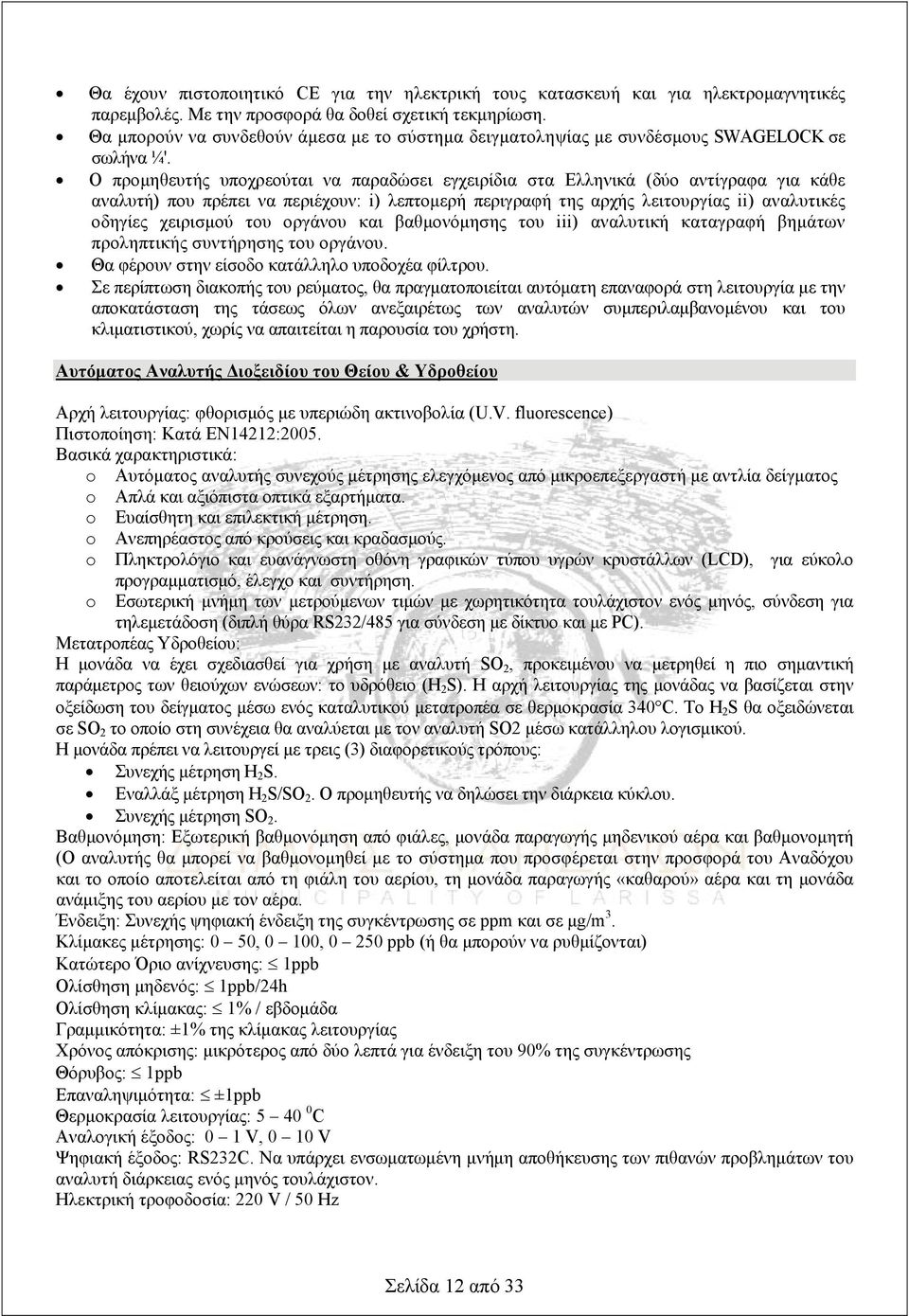

12 Θα έχουν πιστοποιητικό CΕ για την ηλεκτρική τους κατασκευή και για ηλεκτρομαγνητικές παρεμβολές. Με την προσφορά θα δοθεί σχετική τεκμηρίωση. Θα μπορούν να συνδεθούν άμεσα με το σύστημα δειγματοληψίας με συνδέσμους SWAGELOCK σε σωλήνα ¼'. Ο προμηθευτής υποχρεούται να παραδώσει εγχειρίδια στα Ελληνικά (δύο αντίγραφα για κάθε αναλυτή) που πρέπει να περιέχουν: i) λεπτομερή περιγραφή της αρχής λειτουργίας ii) αναλυτικές οδηγίες χειρισμού του οργάνου και βαθμονόμησης του iii) αναλυτική καταγραφή βημάτων προληπτικής συντήρησης του οργάνου. Θα φέρουν στην είσοδο κατάλληλο υποδοχέα φίλτρου. Σε περίπτωση διακοπής του ρεύματος, θα πραγματοποιείται αυτόματη επαναφορά στη λειτουργία με την αποκατάσταση της τάσεως όλων ανεξαιρέτως των αναλυτών συμπεριλαμβανομένου και του κλιματιστικού, χωρίς να απαιτείται η παρουσία του χρήστη. Αυτόματος Αναλυτής Διοξειδίου του Θείου & Υδροθείου Αρχή λειτουργίας: φθορισμός με υπεριώδη ακτινοβολία (U.V. fluorescence) Πιστοποίηση: Κατά ΕΝ14212:2005. Βασικά χαρακτηριστικά: o Αυτόματος αναλυτής συνεχούς μέτρησης ελεγχόμενος από μικροεπεξεργαστή με αντλία δείγματος o Απλά και αξιόπιστα οπτικά εξαρτήματα. o Ευαίσθητη και επιλεκτική μέτρηση. o Ανεπηρέαστος από κρούσεις και κραδασμούς. o Πληκτρολόγιο και ευανάγνωστη οθόνη γραφικών τύπου υγρών κρυστάλλων (LCD), για εύκολο o προγραμματισμό, έλεγχο και συντήρηση. Εσωτερική μνήμη των μετρούμενων τιμών με χωρητικότητα τουλάχιστον ενός μηνός, σύνδεση για τηλεμετάδοση (διπλή θύρα RS232/485 για σύνδεση με δίκτυο και με ΡC). Μετατροπέας Υδροθείου: Η μονάδα να έχει σχεδιασθεί για χρήση με αναλυτή SO 2, προκειμένου να μετρηθεί η πιο σημαντική παράμετρος των θειούχων ενώσεων: το υδρόθειο (Η 2 S). Η αρχή λειτουργίας της μονάδας να βασίζεται στην οξείδωση του δείγματος μέσω ενός καταλυτικού μετατροπέα σε θερμοκρασία 340 C. Το H 2 S θα οξειδώνεται σε SO 2 το οποίο στη συνέχεια θα αναλύεται με τον αναλυτή SO2 μέσω κατάλληλου λογισμικού. Η μονάδα πρέπει να λειτουργεί με τρεις (3) διαφορετικούς τρόπους: Συνεχής μέτρηση H 2 S. Εναλλάξ μέτρηση H 2 S/SO 2. Ο προμηθευτής να δηλώσει την διάρκεια κύκλου. Συνεχής μέτρηση SO 2. Βαθμονόμηση: Εξωτερική βαθμονόμηση από φιάλες, μονάδα παραγωγής μηδενικού αέρα και βαθμονομητή (Ο αναλυτής θα μπορεί να βαθμονομηθεί με το σύστημα που προσφέρεται στην προσφορά του Αναδόχου και το οποίο αποτελείται από τη φιάλη του αερίου, τη μονάδα παραγωγής «καθαρού» αέρα και τη μονάδα ανάμιξης του αερίου με τον αέρα. Ένδειξη: Συνεχής ψηφιακή ένδειξη της συγκέντρωσης σε ppm και σε μg/m 3. Κλίμακες μέτρησης: 0 50, 0 100, ppb (ή θα μπορούν να ρυθμίζονται) Κατώτερο Όριο ανίχνευσης: 1ppb Ολίσθηση μηδενός: 1ppb/24h Ολίσθηση κλίμακας: 1% / εβδομάδα Γραμμικότητα: ±1% της κλίμακας λειτουργίας Χρόνος απόκρισης: μικρότερος από δύο λεπτά για ένδειξη του 90% της συγκέντρωσης Θόρυβος: 1ppb Επαναληψιμότητα: ±1ppb Θερμοκρασία λειτουργίας: C Αναλογική έξοδος: 0 1 V, 0 10 V Ψηφιακή έξοδος: RS232C. Να υπάρχει ενσωματωμένη μνήμη αποθήκευσης των πιθανών προβλημάτων του αναλυτή διάρκειας ενός μηνός τουλάχιστον. Ηλεκτρική τροφοδοσία: 220 V / 50 Hz Σελίδα 12 από 33

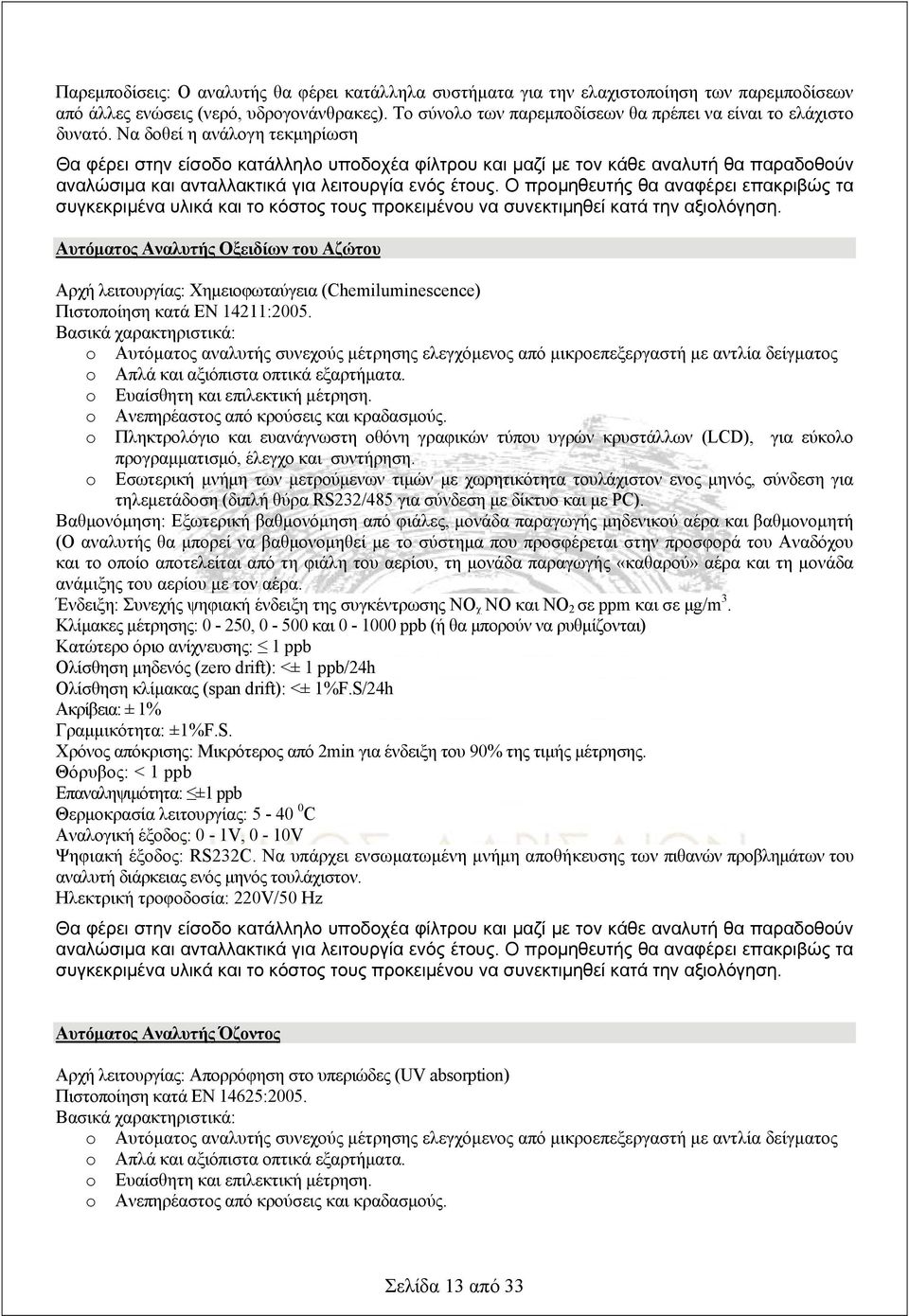

13 Παρεμποδίσεις: Ο αναλυτής θα φέρει κατάλληλα συστήματα για την ελαχιστοποίηση των παρεμποδίσεων από άλλες ενώσεις (νερό, υδρογονάνθρακες). Το σύνολο των παρεμποδίσεων θα πρέπει να είναι το ελάχιστο δυνατό. Να δοθεί η ανάλογη τεκμηρίωση Θα φέρει στην είσοδο κατάλληλο υποδοχέα φίλτρου και μαζί με τον κάθε αναλυτή θα παραδοθούν αναλώσιμα και ανταλλακτικά για λειτουργία ενός έτους. Ο προμηθευτής θα αναφέρει επακριβώς τα συγκεκριμένα υλικά και το κόστος τους προκειμένου να συνεκτιμηθεί κατά την αξιολόγηση. Αυτόματος Αναλυτής Οξειδίων του Αζώτου Αρχή λειτουργίας: Χημειοφωταύγεια (Chemiluminescence) Πιστοποίηση κατά ΕΝ 14211:2005. Bασικά χαρακτηριστικά: o Αυτόματος αναλυτής συνεχούς μέτρησης ελεγχόμενος από μικροεπεξεργαστή με αντλία δείγματος o Απλά και αξιόπιστα οπτικά εξαρτήματα. o Ευαίσθητη και επιλεκτική μέτρηση. o Ανεπηρέαστος από κρούσεις και κραδασμούς. o Πληκτρολόγιο και ευανάγνωστη οθόνη γραφικών τύπου υγρών κρυστάλλων (LCD), για εύκολο o προγραμματισμό, έλεγχο και συντήρηση. Εσωτερική μνήμη των μετρούμενων τιμών με χωρητικότητα τουλάχιστον ενος μηνός, σύνδεση για τηλεμετάδοση (διπλή θύρα RS232/485 για σύνδεση με δίκτυο και με ΡC). Βαθμονόμηση: Εξωτερική βαθμονόμηση από φιάλες, μονάδα παραγωγής μηδενικού αέρα και βαθμονομητή (Ο αναλυτής θα μπορεί να βαθμονομηθεί με το σύστημα που προσφέρεται στην προσφορά του Αναδόχου και το οποίο αποτελείται από τη φιάλη του αερίου, τη μονάδα παραγωγής «καθαρού» αέρα και τη μονάδα ανάμιξης του αερίου με τον αέρα. Ένδειξη: Συνεχής ψηφιακή ένδειξη της συγκέντρωσης ΝΟ χ ΝΟ και ΝΟ 2 σε ppm και σε μg/m 3. Κλίμακες μέτρησης: 0-250, και ppb (ή θα μπορούν να ρυθμίζονται) Κατώτερο όριο ανίχνευσης: 1 ppb Ολίσθηση μηδενός (zero drift): <± 1 ppb/24h Ολίσθηση κλίμακας (span drift): <± 1%F.S/24h Ακρίβεια: ± 1% Γραμμικότητα: ±1%F.S. Χρόνος απόκρισης: Μικρότερος από 2min για ένδειξη του 90% της τιμής μέτρησης. Θόρυβος: < 1 ppb Επαναληψιμότητα: ±1 ppb Θερμοκρασία λειτουργίας: C Αναλογική έξοδος: 0-1V, 0-10V Ψηφιακή έξοδος: RS232C. Να υπάρχει ενσωματωμένη μνήμη αποθήκευσης των πιθανών προβλημάτων του αναλυτή διάρκειας ενός μηνός τουλάχιστον. Ηλεκτρική τροφοδοσία: 220V/50 Hz Θα φέρει στην είσοδο κατάλληλο υποδοχέα φίλτρου και μαζί με τον κάθε αναλυτή θα παραδοθούν αναλώσιμα και ανταλλακτικά για λειτουργία ενός έτους. Ο προμηθευτής θα αναφέρει επακριβώς τα συγκεκριμένα υλικά και το κόστος τους προκειμένου να συνεκτιμηθεί κατά την αξιολόγηση. Αυτόματος Αναλυτής Όζοντος Αρχή λειτουργίας: Απορρόφηση στο υπεριώδες (UV absorption) Πιστοποίηση κατά ΕΝ 14625:2005. Βασικά χαρακτηριστικά: o Αυτόματος αναλυτής συνεχούς μέτρησης ελεγχόμενος από μικροεπεξεργαστή με αντλία δείγματος o Απλά και αξιόπιστα οπτικά εξαρτήματα. o Ευαίσθητη και επιλεκτική μέτρηση. o Ανεπηρέαστος από κρούσεις και κραδασμούς. Σελίδα 13 από 33

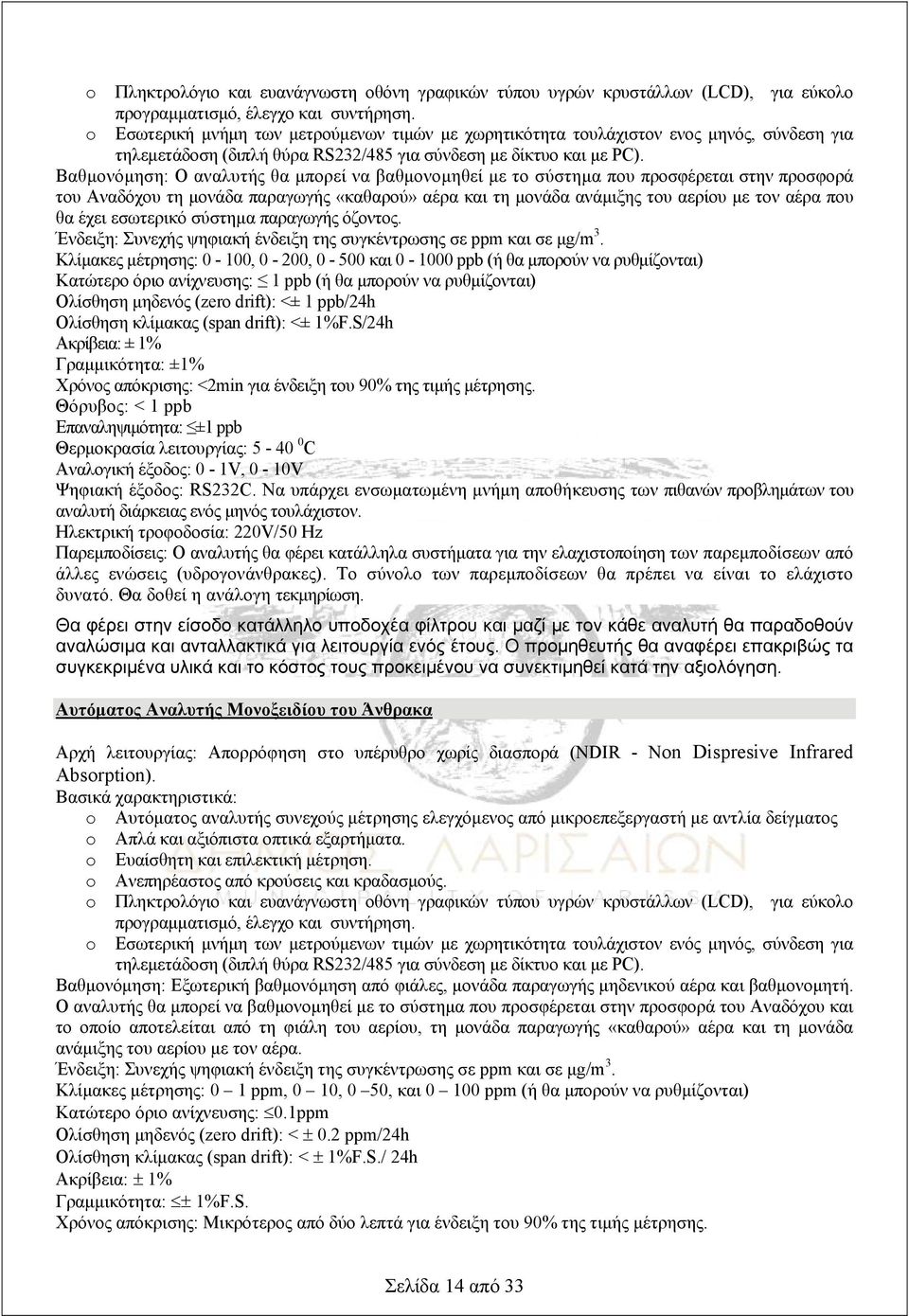

14 o Πληκτρολόγιο και ευανάγνωστη οθόνη γραφικών τύπου υγρών κρυστάλλων (LCD), για εύκολο προγραμματισμό, έλεγχο και συντήρηση. o Εσωτερική μνήμη των μετρούμενων τιμών με χωρητικότητα τουλάχιστον ενος μηνός, σύνδεση για τηλεμετάδοση (διπλή θύρα RS232/485 για σύνδεση με δίκτυο και με ΡC). Βαθμονόμηση: Ο αναλυτής θα μπορεί να βαθμονομηθεί με το σύστημα που προσφέρεται στην προσφορά του Αναδόχου τη μονάδα παραγωγής «καθαρού» αέρα και τη μονάδα ανάμιξης του αερίου με τον αέρα που θα έχει εσωτερικό σύστημα παραγωγής όζοντος. Ένδειξη: Συνεχής ψηφιακή ένδειξη της συγκέντρωσης σε ppm και σε μg/m 3. Κλίμακες μέτρησης: 0-100, 0-200, και ppb (ή θα μπορούν να ρυθμίζονται) Κατώτερο όριο ανίχνευσης: 1 ppb (ή θα μπορούν να ρυθμίζονται) Ολίσθηση μηδενός (zero drift): <± 1 ppb/24h Ολίσθηση κλίμακας (span drift): <± 1%F.S/24h Ακρίβεια: ± 1% Γραμμικότητα: ±1% Χρόνος απόκρισης: <2min για ένδειξη του 90% της τιμής μέτρησης. Θόρυβος: < 1 ppb Επαναληψιμότητα: ±1 ppb Θερμοκρασία λειτουργίας: C Αναλογική έξοδος: 0-1V, 0-10V Ψηφιακή έξοδος: RS232C. Να υπάρχει ενσωματωμένη μνήμη αποθήκευσης των πιθανών προβλημάτων του αναλυτή διάρκειας ενός μηνός τουλάχιστον. Ηλεκτρική τροφοδοσία: 220V/50 Hz Παρεμποδίσεις: Ο αναλυτής θα φέρει κατάλληλα συστήματα για την ελαχιστοποίηση των παρεμποδίσεων από άλλες ενώσεις (υδρογονάνθρακες). Το σύνολο των παρεμποδίσεων θα πρέπει να είναι το ελάχιστο δυνατό. Θα δοθεί η ανάλογη τεκμηρίωση. Θα φέρει στην είσοδο κατάλληλο υποδοχέα φίλτρου και μαζί με τον κάθε αναλυτή θα παραδοθούν αναλώσιμα και ανταλλακτικά για λειτουργία ενός έτους. Ο προμηθευτής θα αναφέρει επακριβώς τα συγκεκριμένα υλικά και το κόστος τους προκειμένου να συνεκτιμηθεί κατά την αξιολόγηση. Αυτόματος Αναλυτής Μονοξειδίου του Άνθρακα Αρχή λειτουργίας: Απορρόφηση στο υπέρυθρο χωρίς διασπορά (NDIR - Non Dispresive Infrared Absorption). Βασικά χαρακτηριστικά: o Αυτόματος αναλυτής συνεχούς μέτρησης ελεγχόμενος από μικροεπεξεργαστή με αντλία δείγματος o Απλά και αξιόπιστα οπτικά εξαρτήματα. o Ευαίσθητη και επιλεκτική μέτρηση. o Ανεπηρέαστος από κρούσεις και κραδασμούς. o Πληκτρολόγιο και ευανάγνωστη οθόνη γραφικών τύπου υγρών κρυστάλλων (LCD), για εύκολο o προγραμματισμό, έλεγχο και συντήρηση. Εσωτερική μνήμη των μετρούμενων τιμών με χωρητικότητα τουλάχιστον ενός μηνός, σύνδεση για τηλεμετάδοση (διπλή θύρα RS232/485 για σύνδεση με δίκτυο και με ΡC). Βαθμονόμηση: Εξωτερική βαθμονόμηση από φιάλες, μονάδα παραγωγής μηδενικού αέρα και βαθμονομητή. Ο αναλυτής θα μπορεί να βαθμονομηθεί με το σύστημα που προσφέρεται στην προσφορά του Αναδόχου και το οποίο αποτελείται από τη φιάλη του αερίου, τη μονάδα παραγωγής «καθαρού» αέρα και τη μονάδα ανάμιξης του αερίου με τον αέρα. Ένδειξη: Συνεχής ψηφιακή ένδειξη της συγκέντρωσης σε ppm και σε μg/m 3. Κλίμακες μέτρησης: 0 1 ppm, 0 10, 0 50, και ppm (ή θα μπορούν να ρυθμίζονται) Κατώτερο όριο ανίχνευσης: 0.1ppm Ολίσθηση μηδενός (zero drift): < ± 0.2 ppm/24h Ολίσθηση κλίμακας (span drift): < ± 1%F.S./ 24h Ακρίβεια: ± 1% Γραμμικότητα: ± 1%F.S. Χρόνος απόκρισης: Μικρότερος από δύο λεπτά για ένδειξη του 90% της τιμής μέτρησης. Σελίδα 14 από 33

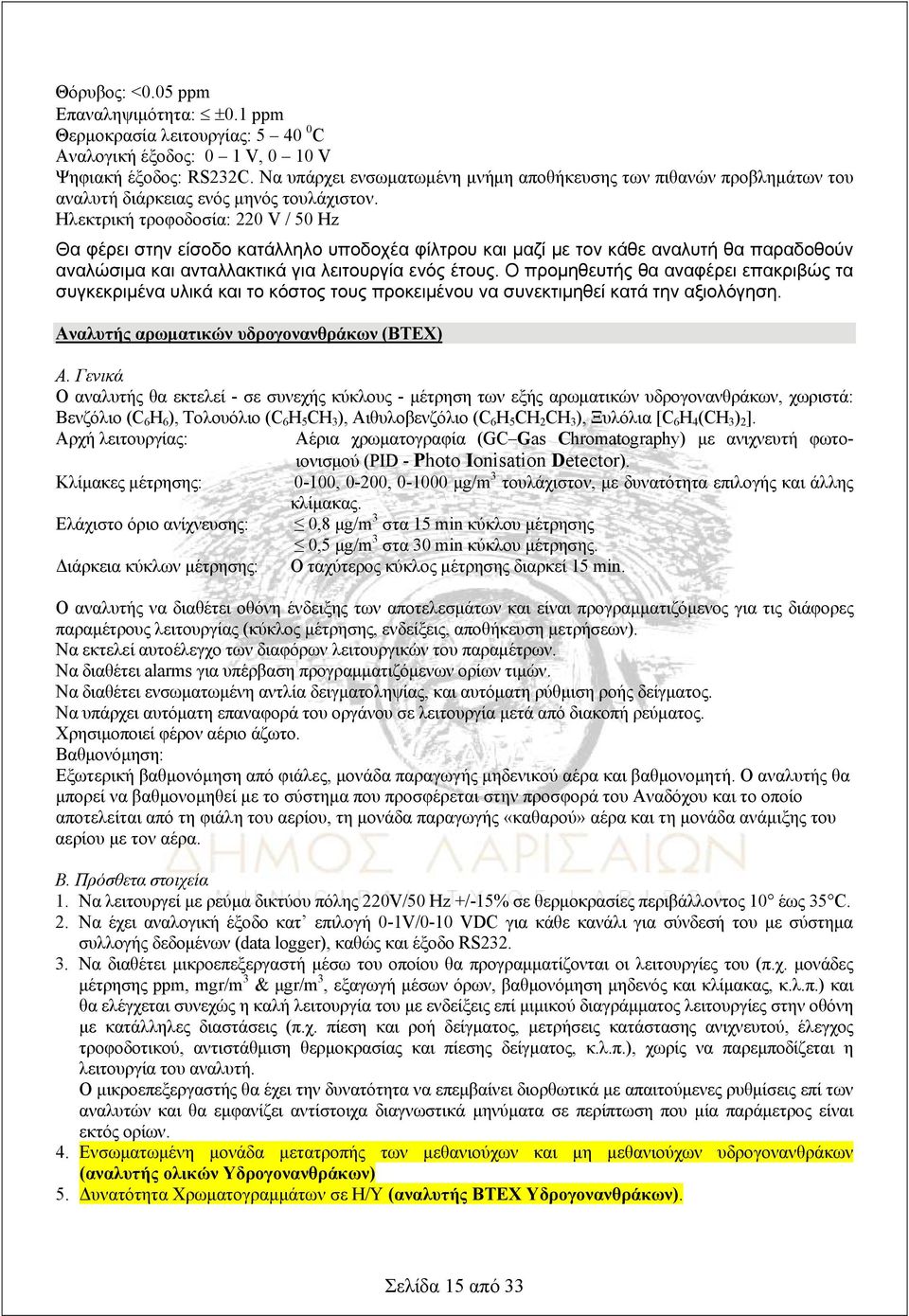

15 Θόρυβος: <0.05 ppm Επαναληψιμότητα: ±0.1 ppm Θερμοκρασία λειτουργίας: C Αναλογική έξοδος: 0 1 V, 0 10 V Ψηφιακή έξοδος: RS232C. Να υπάρχει ενσωματωμένη μνήμη αποθήκευσης των πιθανών προβλημάτων του αναλυτή διάρκειας ενός μηνός τουλάχιστον. Ηλεκτρική τροφοδοσία: 220 V / 50 Hz Θα φέρει στην είσοδο κατάλληλο υποδοχέα φίλτρου και μαζί με τον κάθε αναλυτή θα παραδοθούν αναλώσιμα και ανταλλακτικά για λειτουργία ενός έτους. Ο προμηθευτής θα αναφέρει επακριβώς τα συγκεκριμένα υλικά και το κόστος τους προκειμένου να συνεκτιμηθεί κατά την αξιολόγηση. Αναλυτής αρωματικών υδρογονανθράκων (BTEX) A. Γενικά Ο αναλυτής θα εκτελεί - σε συνεχής κύκλους - μέτρηση των εξής αρωματικών υδρογονανθράκων, χωριστά: Βενζόλιο (C 6 H 6 ), Τολουόλιο (C 6 H 5 CH 3 ), Αιθυλοβενζόλιο (C 6 H 5 CH 2 CH 3 ), Ξυλόλια [C 6 H 4 (CH 3 ) 2 ]. Αρχή λειτουργίας: Αέρια χρωματογραφία (GC Gas Chromatography) με ανιχνευτή φωτοιονισμού (PID - Photo Ιonisation Detector). Κλίμακες μέτρησης: 0-100, 0-200, μg/m 3 τουλάχιστον, με δυνατότητα επιλογής και άλλης κλίμακας. Ελάχιστο όριο ανίχνευσης: 0,8 μg/m 3 στα 15 min κύκλου μέτρησης 0,5 μg/m 3 στα 30 min κύκλου μέτρησης. Διάρκεια κύκλων μέτρησης: Ο ταχύτερος κύκλος μέτρησης διαρκεί 15 min. Ο αναλυτής να διαθέτει οθόνη ένδειξης των αποτελεσμάτων και είναι προγραμματιζόμενος για τις διάφορες παραμέτρους λειτουργίας (κύκλος μέτρησης, ενδείξεις, αποθήκευση μετρήσεων). Να εκτελεί αυτοέλεγχο των διαφόρων λειτουργικών του παραμέτρων. Να διαθέτει alarms για υπέρβαση προγραμματιζόμενων ορίων τιμών. Να διαθέτει ενσωματωμένη αντλία δειγματοληψίας, και αυτόματη ρύθμιση ροής δείγματος. Να υπάρχει αυτόματη επαναφορά του οργάνου σε λειτουργία μετά από διακοπή ρεύματος. Χρησιμοποιεί φέρον αέριο άζωτο. Βαθμονόμηση: Εξωτερική βαθμονόμηση από φιάλες, μονάδα παραγωγής μηδενικού αέρα και βαθμονομητή. Ο αναλυτής θα μπορεί να βαθμονομηθεί με το σύστημα που προσφέρεται στην προσφορά του Αναδόχου και το οποίο αποτελείται από τη φιάλη του αερίου, τη μονάδα παραγωγής «καθαρού» αέρα και τη μονάδα ανάμιξης του αερίου με τον αέρα. Β. Πρόσθετα στοιχεία 1. Να λειτουργεί με ρεύμα δικτύου πόλης 220V/50 Hz +/-15% σε θερμοκρασίες περιβάλλοντος 10 έως 35 C. 2. Να έχει αναλογική έξοδο κατ επιλογή 0-1V/0-10 VDC για κάθε κανάλι για σύνδεσή του με σύστημα συλλογής δεδομένων (data logger), καθώς και έξοδο RS Να διαθέτει μικροεπεξεργαστή μέσω του οποίου θα προγραμματίζονται οι λειτουργίες του (π.χ. μονάδες μέτρησης ppm, mgr/m 3 & μgr/m 3, εξαγωγή μέσων όρων, βαθμονόμηση μηδενός και κλίμακας, κ.λ.π.) και θα ελέγχεται συνεχώς η καλή λειτουργία του με ενδείξεις επί μιμικού διαγράμματος λειτουργίες στην οθόνη με κατάλληλες διαστάσεις (π.χ. πίεση και ροή δείγματος, μετρήσεις κατάστασης ανιχνευτού, έλεγχος τροφοδοτικού, αντιστάθμιση θερμοκρασίας και πίεσης δείγματος, κ.λ.π.), χωρίς να παρεμποδίζεται η λειτουργία του αναλυτή. Ο μικροεπεξεργαστής θα έχει την δυνατότητα να επεμβαίνει διορθωτικά με απαιτούμενες ρυθμίσεις επί των αναλυτών και θα εμφανίζει αντίστοιχα διαγνωστικά μηνύματα σε περίπτωση που μία παράμετρος είναι εκτός ορίων. 4. Ενσωματωμένη μονάδα μετατροπής των μεθανιούχων και μη μεθανιούχων υδρογονανθράκων (αναλυτής ολικών Υδρογονανθράκων) 5. Δυνατότητα Χρωματογραμμάτων σε Η/Υ (αναλυτής ΒΤEΧ Υδρογονανθράκων). Σελίδα 15 από 33

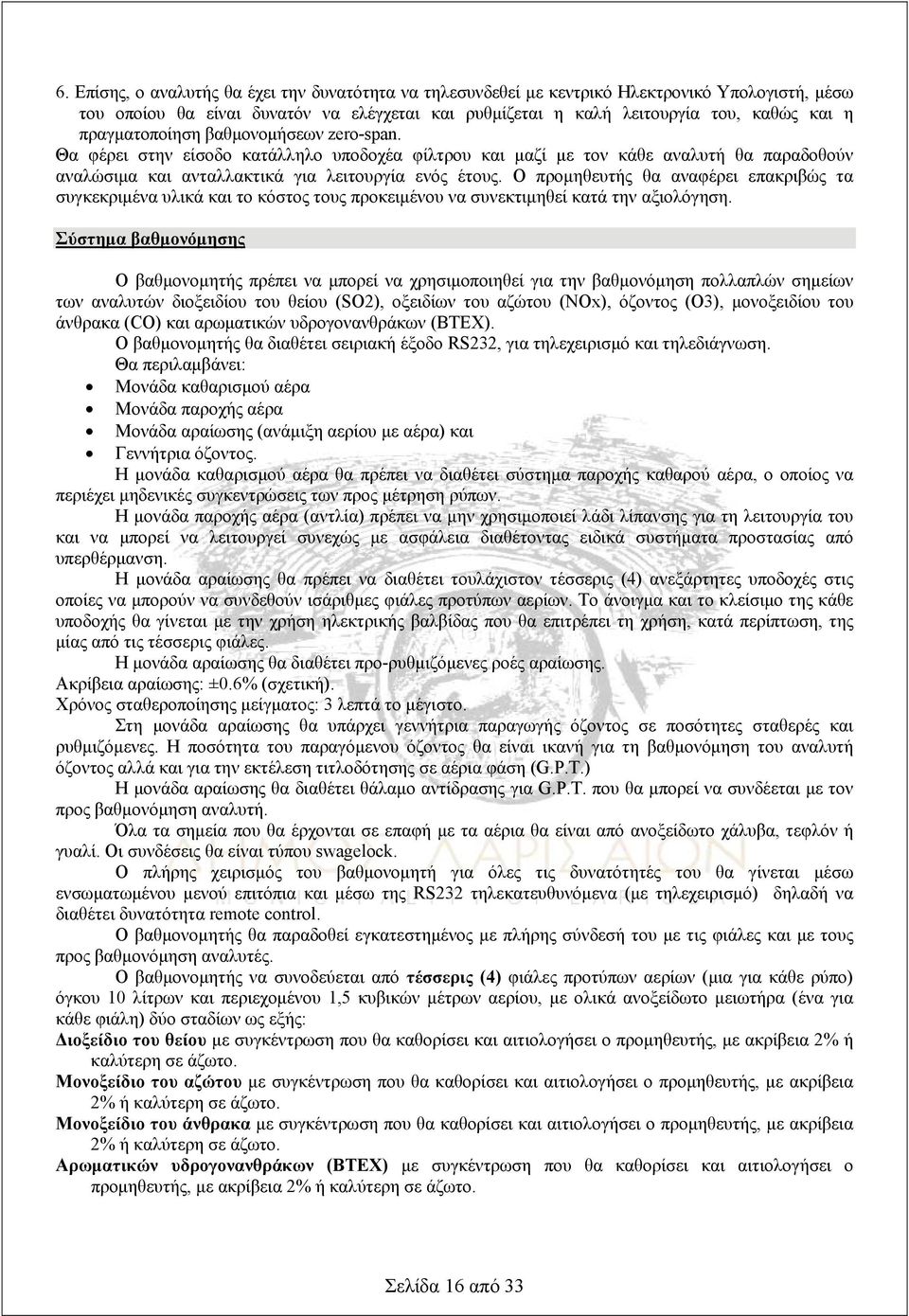

16 6. Επίσης, ο αναλυτής θα έχει την δυνατότητα να τηλεσυνδεθεί με κεντρικό Ηλεκτρονικό Υπολογιστή, μέσω του οποίου θα είναι δυνατόν να ελέγχεται και ρυθμίζεται η καλή λειτουργία του, καθώς και η πραγματοποίηση βαθμονομήσεων zero-span. Θα φέρει στην είσοδο κατάλληλο υποδοχέα φίλτρου και μαζί με τον κάθε αναλυτή θα παραδοθούν αναλώσιμα και ανταλλακτικά για λειτουργία ενός έτους. Ο προμηθευτής θα αναφέρει επακριβώς τα συγκεκριμένα υλικά και το κόστος τους προκειμένου να συνεκτιμηθεί κατά την αξιολόγηση. Σύστημα βαθμονόμησης Ο βαθμονομητής πρέπει να μπορεί να χρησιμοποιηθεί για την βαθμονόμηση πολλαπλών σημείων των αναλυτών διοξειδίου του θείου (SO2), οξειδίων του αζώτου (NOx), όζοντος (O3), μονοξειδίου του άνθρακα (CO) και αρωματικών υδρογονανθράκων (ΒΤΕΧ). Ο βαθμονομητής θα διαθέτει σειριακή έξοδο RS232, για τηλεχειρισμό και τηλεδιάγνωση. Θα περιλαμβάνει: Μονάδα καθαρισμού αέρα Μονάδα παροχής αέρα Μονάδα αραίωσης (ανάμιξη αερίου με αέρα) και Γεννήτρια όζοντος. Η μονάδα καθαρισμού αέρα θα πρέπει να διαθέτει σύστημα παροχής καθαρού αέρα, ο οποίος να περιέχει μηδενικές συγκεντρώσεις των προς μέτρηση ρύπων. Η μονάδα παροχής αέρα (αντλία) πρέπει να μην χρησιμοποιεί λάδι λίπανσης για τη λειτουργία του και να μπορεί να λειτουργεί συνεχώς με ασφάλεια διαθέτοντας ειδικά συστήματα προστασίας από υπερθέρμανση. H μονάδα αραίωσης θα πρέπει να διαθέτει τουλάχιστον τέσσερις (4) ανεξάρτητες υποδοχές στις οποίες να μπορούν να συνδεθούν ισάριθμες φιάλες προτύπων αερίων. Το άνοιγμα και το κλείσιμο της κάθε υποδοχής θα γίνεται με την χρήση ηλεκτρικής βαλβίδας που θα επιτρέπει τη χρήση, κατά περίπτωση, της μίας από τις τέσσερις φιάλες. Η μονάδα αραίωσης θα διαθέτει προ-ρυθμιζόμενες ροές αραίωσης. Ακρίβεια αραίωσης: ±0.6% (σχετική). Χρόνος σταθεροποίησης μείγματος: 3 λεπτά το μέγιστο. Στη μονάδα αραίωσης θα υπάρχει γεννήτρια παραγωγής όζοντος σε ποσότητες σταθερές και ρυθμιζόμενες. Η ποσότητα του παραγόμενου όζοντος θα είναι ικανή για τη βαθμονόμηση του αναλυτή όζοντος αλλά και για την εκτέλεση τιτλοδότησης σε αέρια φάση (G.P.T.) Η μονάδα αραίωσης θα διαθέτει θάλαμο αντίδρασης για G.P.T. που θα μπορεί να συνδέεται με τον προς βαθμονόμηση αναλυτή. Όλα τα σημεία που θα έρχονται σε επαφή με τα αέρια θα είναι από ανοξείδωτο χάλυβα, τεφλόν ή γυαλί. Οι συνδέσεις θα είναι τύπου swagelock. Ο πλήρης χειρισμός του βαθμονομητή για όλες τις δυνατότητές του θα γίνεται μέσω ενσωματωμένου μενού επιτόπια και μέσω της RS232 τηλεκατευθυνόμενα (με τηλεχειρισμό) δηλαδή να διαθέτει δυνατότητα remote control. Ο βαθμονομητής θα παραδοθεί εγκατεστημένος με πλήρης σύνδεσή του με τις φιάλες και με τους προς βαθμονόμηση αναλυτές. Ο βαθμονομητής να συνοδεύεται από τέσσερις (4) φιάλες προτύπων αερίων (μια για κάθε ρύπο) όγκου 10 λίτρων και περιεχομένου 1,5 κυβικών μέτρων αερίου, με ολικά ανοξείδωτο μειωτήρα (ένα για κάθε φιάλη) δύο σταδίων ως εξής: Διοξείδιο του θείου με συγκέντρωση που θα καθορίσει και αιτιολογήσει ο προμηθευτής, με ακρίβεια 2% ή καλύτερη σε άζωτο. Μονοξείδιο του αζώτου με συγκέντρωση που θα καθορίσει και αιτιολογήσει ο προμηθευτής, με ακρίβεια 2% ή καλύτερη σε άζωτο. Μονοξείδιο του άνθρακα με συγκέντρωση που θα καθορίσει και αιτιολογήσει ο προμηθευτής, με ακρίβεια 2% ή καλύτερη σε άζωτο. Αρωματικών υδρογονανθράκων (ΒΤΕΧ) με συγκέντρωση που θα καθορίσει και αιτιολογήσει ο προμηθευτής, με ακρίβεια 2% ή καλύτερη σε άζωτο. Σελίδα 16 από 33

17 Το υλικό κατασκευής των φιαλών θα είναι τέτοιο που να διατηρεί σταθερή τη συγκέντρωση του αερίου τουλάχιστον ενα έτος, πιστοποιούμενο από την κατασκευάστρια εταιρεία. Κάθε φιάλη θα συνοδεύεται από έγγραφα πιστοποίησης συγκέντρωσης, ακρίβειας ανάλυσης περιεχομένου, χρονικής σταθερότητας και πίεσης πλήρωσης, ισχύος τουλάχιστον ενός (1) έτους. Οι τιμές για τις φιάλες και το περιεχόμενο τους θα αναφερθούν χωριστά από την τιμή του βαθμονομητή. Αυτόματοι Αναλυτές Σωματιδίων PM 10 & PM 2,5 Αρχή λειτουργίας: Απορρόφηση β-ακτινοβολίας με ραδιενεργό πηγή (beta ray absorption) ή ταλάντωση δονούμενου στοιχείου ή σκέδαση ακτινοβολίας. Δυνατότητες μέτρησης (σε συνεχείς κύκλους): κεφαλή για μέτρηση PM 10 για τον αναλυτή ΡΜ10, κεφαλή για μέτρηση PM 2.5 για τον αναλυτή ΡΜ2.5 και επιπλέον κεφαλή για τα ολικά αιωρούμενα σωματίδια (ΤSP) (συνολικά τρεις κεφαλές), οι οποίες δεν θα χρειάζονται επιπλέον συντήρηση πέραν του καθαρισμού τους. Οι προσφερόμενοι αναλυτές θα είναι κατασκευασμένοι σύμφωνα με τα διεθνή πρότυπα και θα προσφέρονται πλήρη με αντλία, αγωγό προσαγωγής δείγματος, κεφαλή δειγματοληψίας και κάθε τι απαραίτητο για τη λειτουργία τους σύμφωνα με τα πιστοποιητικά καταλληλότητας. Πιστοποίηση: ΕΝ για αιωρούμενα ΡΜ10 και κατά ΕΝ για αιωρούμενα ΡΜ2.5. Σημείωση: Είναι δυνατόν ο προμηθευτής να επιλέξει να προσφέρει έναν αναλυτή ο οποίος θα μετρά ταυτόχρονα ΡΜ10 και ΡΜ2.5 με την προϋπόθεση ότι ο προσφερόμενος αναλυτής θα διαθέτει ταυτόχρονα πιστοποιήσεις τόσο για ΡΜ10 όσο και για ΡΜ2.5. Βασικά χαρακτηριστικά: Αυτόματοι αναλυτές συνεχούς μέτρησης των συγκεντρώσεων των αιωρούμενων σωματιδίων ελεγχόμενοι από μικροεπεξεργαστές, με μονάδα ανάλυσης και οθόνη συνεχούς ένδειξης των συγκεντρώσεων. Μονάδα ανάλυσης: Να περιγράφεται αναλυτικά η μονάδα ανάλυσης και όλα τα σχετικά τεχνικά χαρακτηριστικά της (π.χ. τρόπος ανίχνευσης, αντλία, φιλτροταινίες, παροχή δείγματος κ.λ.π). Σε περίπτωση προσφοράς αναλυτή β-ακτινοβολίας η πηγή να είναι απολύτως ασφαλής και να δίδεται η ραδιενεργότητα (ραδιενεργός ένταση) της πηγής που δε θα πρέπει να ξεπερνά τα όρια της ΕΕΑΕ (η δόση ραδιενέργειας πρέπει να είναι < από 10μSv/h (microsievert ανά ώρα) σε απόσταση 10 εκ. από τον αναλυτή) {1 microsievert (µsv) = 100 microroentgens (µr)} Επίσης στην περίπτωση που απαιτείται Άδεια Λειτουργίας του οργάνου λόγω ραδιενέργειας της πηγής θα πρέπει να εφαρμοσθούν τα παρακάτω, (απαραίτητα, καθόσον αφορούν θέματα ασφάλειας προσωπικού και κοινού, και υπαγορεύονται από εμπειρία διαχείρισης σταθμών μέτρησης αυτομάτων οργάνων ): Να υποβληθεί επίσημη μετάφραση επίσημου πιστοποιητικού έγκριτου ανεξάρτητου ελεγκτικού φορέα της χώρας κατασκευής ή χώρας της Ευρωπαϊκής Κοινότητας το οποίο να αποδεικνύει την παραπάνω απαίτηση (ασφάλεια του οργάνου τόσο κατά τη λειτουργία όσο και για κάθε είδος συντήρησής του που απαιτείται καθ όλη τη διάρκεια ζωής του οργάνου) και η κάθε συσκευή να συνοδεύεται απαραίτητα με όλο τον εξοπλισμό και παρελκόμενα που είναι απαραίτητα για την λειτουργία και πλήρη συντήρηση της και/ή προβλέπεται από το παραπάνω πιστοποιητικό. Επιπλέον πρέπει να υποβληθεί με την προσφορά επικυρωμένη άδεια λειτουργίας ή εισαγωγής από την Ελληνική Επιτροπή Ατομικής Ενέργειας. Να επισυναφθεί πιστοποιητικό από την ΕΕΑΕ που να περιγράφει αναλυτικά τις υποχρεώσεις του τελικού χρήστη για τις εργασίες εγκατάστασης, μεταφοράς, λειτουργίας και συντήρησης με αναφορά στην ισχύουσα νομοθεσία ή οποία και θα επισυνάπτεται στην προσφορά. Σημειώνεται ότι ο προσφέρων θα πρέπει να δηλώσει υπεύθυνα στην προσφορά του ότι είναι σε θέση να καλύπτει όλες τις υποχρεώσεις ασφαλείας που απαιτούνται (με αναφορά στην σχετική νομοθεσία) για την συντήρηση και τον έλεγχο καλής λειτουργίας που θα αναλάβει και να τεκμηριώσει με λεπτομέρεια τα μέσα που διαθέτει (προσωπικό και εξοπλισμό) για να επιτελέσει το έργο του ελέγχου καλής λειτουργίας και συντήρησης των οργάνων. Εφόσον απαιτείται η διάθεση της ραδιενεργού υλικού μετά το πέρας ενεργού ζωής του, ο ανάδοχος αναλαμβάνει την υποχρέωση αυτή. Ένδειξη: Συνεχής ψηφιακή ένδειξη της συγκέντρωσης στην οθόνη με αναλογική και ψηφιακή έξοδο σήματος. Μονάδες ένδειξης: μg/m 3 Κλίμακες: Πολλαπλές κλίμακες από μg/m 3. Σελίδα 17 από 33

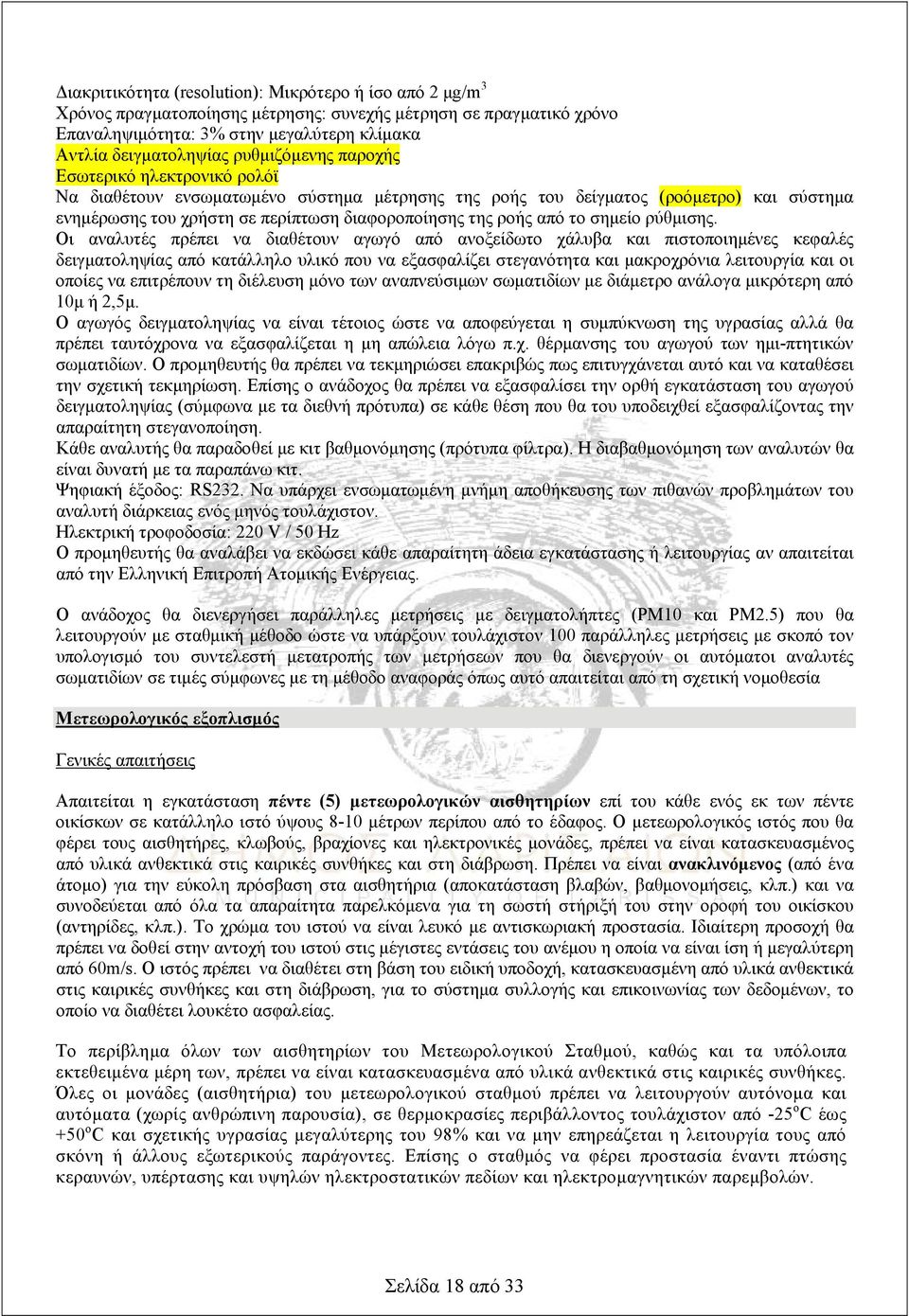

18 Διακριτικότητα (resolution): Μικρότερο ή ίσο από 2 μg/m 3 Χρόνος πραγματοποίησης μέτρησης: συνεχής μέτρηση σε πραγματικό χρόνο Επαναληψιμότητα: 3% στην μεγαλύτερη κλίμακα Αντλία δειγματοληψίας ρυθμιζόμενης παροχής Εσωτερικό ηλεκτρονικό ρολόϊ Να διαθέτουν ενσωματωμένο σύστημα μέτρησης της ροής του δείγματος (ροόμετρο) και σύστημα ενημέρωσης του χρήστη σε περίπτωση διαφοροποίησης της ροής από το σημείο ρύθμισης. Οι αναλυτές πρέπει να διαθέτουν αγωγό από ανοξείδωτο χάλυβα και πιστοποιημένες κεφαλές δειγματοληψίας από κατάλληλο υλικό που να εξασφαλίζει στεγανότητα και μακροχρόνια λειτουργία και οι οποίες να επιτρέπουν τη διέλευση μόνο των αναπνεύσιμων σωματιδίων με διάμετρο ανάλογα μικρότερη από 10μ ή 2,5μ. Ο αγωγός δειγματοληψίας να είναι τέτοιος ώστε να αποφεύγεται η συμπύκνωση της υγρασίας αλλά θα πρέπει ταυτόχρονα να εξασφαλίζεται η μη απώλεια λόγω π.χ. θέρμανσης του αγωγού των ημι-πτητικών σωματιδίων. Ο προμηθευτής θα πρέπει να τεκμηριώσει επακριβώς πως επιτυγχάνεται αυτό και να καταθέσει την σχετική τεκμηρίωση. Επίσης ο ανάδοχος θα πρέπει να εξασφαλίσει την ορθή εγκατάσταση του αγωγού δειγματοληψίας (σύμφωνα με τα διεθνή πρότυπα) σε κάθε θέση που θα του υποδειχθεί εξασφαλίζοντας την απαραίτητη στεγανοποίηση. Κάθε αναλυτής θα παραδοθεί με κιτ βαθμονόμησης (πρότυπα φίλτρα). Η διαβαθμονόμηση των αναλυτών θα είναι δυνατή με τα παραπάνω κιτ. Ψηφιακή έξοδος: RS232. Να υπάρχει ενσωματωμένη μνήμη αποθήκευσης των πιθανών προβλημάτων του αναλυτή διάρκειας ενός μηνός τουλάχιστον. Ηλεκτρική τροφοδοσία: 220 V / 50 Hz Ο προμηθευτής θα αναλάβει να εκδώσει κάθε απαραίτητη άδεια εγκατάστασης ή λειτουργίας αν απαιτείται από την Ελληνική Επιτροπή Ατομικής Ενέργειας. Ο ανάδοχος θα διενεργήσει παράλληλες μετρήσεις με δειγματολήπτες (ΡΜ10 και ΡΜ2.5) που θα λειτουργούν με σταθμική μέθοδο ώστε να υπάρξουν τουλάχιστον 100 παράλληλες μετρήσεις με σκοπό τον υπολογισμό του συντελεστή μετατροπής των μετρήσεων που θα διενεργούν οι αυτόματοι αναλυτές σωματιδίων σε τιμές σύμφωνες με τη μέθοδο αναφοράς όπως αυτό απαιτείται από τη σχετική νομοθεσία Μετεωρολογικός εξοπλισμός Γενικές απαιτήσεις Απαιτείται η εγκατάσταση πέντε (5) μετεωρολογικών αισθητηρίων επί του κάθε ενός εκ των πέντε οικίσκων σε κατάλληλο ιστό ύψους 8-10 μέτρων περίπου από το έδαφος. Ο μετεωρολογικός ιστός που θα φέρει τους αισθητήρες, κλωβούς, βραχίονες και ηλεκτρονικές μονάδες, πρέπει να είναι κατασκευασμένος από υλικά ανθεκτικά στις καιρικές συνθήκες και στη διάβρωση. Πρέπει να είναι ανακλινόμενος (από ένα άτομο) για την εύκολη πρόσβαση στα αισθητήρια (αποκατάσταση βλαβών, βαθμονομήσεις, κλπ.) και να συνοδεύεται από όλα τα απαραίτητα παρελκόμενα για τη σωστή στήριξή του στην οροφή του οικίσκου (αντηρίδες, κλπ.). Το χρώμα του ιστού να είναι λευκό με αντισκωριακή προστασία. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στην αντοχή του ιστού στις μέγιστες εντάσεις του ανέμου η οποία να είναι ίση ή μεγαλύτερη από 60m/s. Ο ιστός πρέπει να διαθέτει στη βάση του ειδική υποδοχή, κατασκευασμένη από υλικά ανθεκτικά στις καιρικές συνθήκες και στη διάβρωση, για το σύστημα συλλογής και επικοινωνίας των δεδομένων, το οποίο να διαθέτει λουκέτο ασφαλείας. Το περίβλημα όλων των αισθητηρίων του Μετεωρολογικού Σταθμού, καθώς και τα υπόλοιπα εκτεθειμένα μέρη των, πρέπει να είναι κατασκευασμένα από υλικά ανθεκτικά στις καιρικές συνθήκες. Όλες οι μονάδες (αισθητήρια) του μετεωρολογικού σταθμού πρέπει να λειτουργούν αυτόνομα και αυτόματα (χωρίς ανθρώπινη παρουσία), σε θερμοκρασίες περιβάλλοντος τουλάχιστον από -25 ο C έως +50 ο C και σχετικής υγρασίας μεγαλύτερης του 98% και να μην επηρεάζεται η λειτουργία τους από σκόνη ή άλλους εξωτερικούς παράγοντες. Επίσης ο σταθμός να φέρει προστασία έναντι πτώσης κεραυνών, υπέρτασης και υψηλών ηλεκτροστατικών πεδίων και ηλεκτρομαγνητικών παρεμβολών. Σελίδα 18 από 33

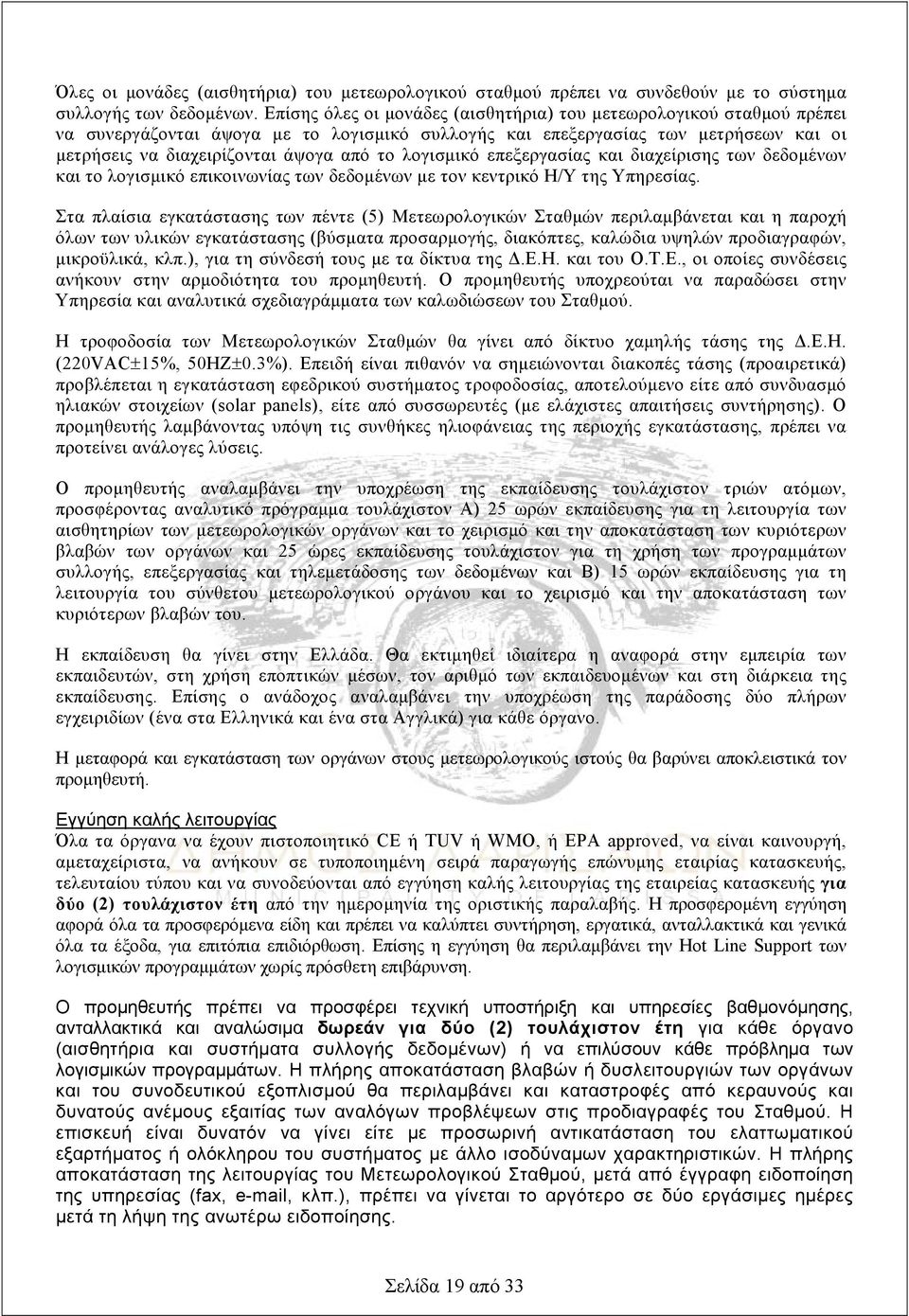

19 Όλες οι μονάδες (αισθητήρια) του μετεωρολογικού σταθμού πρέπει να συνδεθούν με το σύστημα συλλογής των δεδομένων. Επίσης όλες οι μονάδες (αισθητήρια) του μετεωρολογικού σταθμού πρέπει να συνεργάζονται άψογα με το λογισμικό συλλογής και επεξεργασίας των μετρήσεων και οι μετρήσεις να διαχειρίζονται άψογα από το λογισμικό επεξεργασίας και διαχείρισης των δεδομένων και το λογισμικό επικοινωνίας των δεδομένων με τον κεντρικό Η/Υ της Υπηρεσίας. Στα πλαίσια εγκατάστασης των πέντε (5) Μετεωρολογικών Σταθμών περιλαμβάνεται και η παροχή όλων των υλικών εγκατάστασης (βύσματα προσαρμογής, διακόπτες, καλώδια υψηλών προδιαγραφών, μικροϋλικά, κλπ.), για τη σύνδεσή τους με τα δίκτυα της Δ.Ε.Η. και του Ο.Τ.Ε., οι οποίες συνδέσεις ανήκουν στην αρμοδιότητα του προμηθευτή. Ο προμηθευτής υποχρεούται να παραδώσει στην Υπηρεσία και αναλυτικά σχεδιαγράμματα των καλωδιώσεων του Σταθμού. H τροφοδοσία των Μετεωρολογικών Σταθμών θα γίνει από δίκτυο χαμηλής τάσης της Δ.Ε.Η. (220VAC±15%, 50HZ±0.3%). Επειδή είναι πιθανόν να σημειώνονται διακοπές τάσης (προαιρετικά) προβλέπεται η εγκατάσταση εφεδρικού συστήματος τροφοδοσίας, αποτελούμενο είτε από συνδυασμό ηλιακών στοιχείων (solar panels), είτε από συσσωρευτές (με ελάχιστες απαιτήσεις συντήρησης). Ο προμηθευτής λαμβάνοντας υπόψη τις συνθήκες ηλιοφάνειας της περιοχής εγκατάστασης, πρέπει να προτείνει ανάλογες λύσεις. Ο προμηθευτής αναλαμβάνει την υποχρέωση της εκπαίδευσης τουλάχιστον τριών ατόμων, προσφέροντας αναλυτικό πρόγραμμα τουλάχιστον Α) 25 ωρών εκπαίδευσης για τη λειτουργία των αισθητηρίων των μετεωρολογικών οργάνων και το χειρισμό και την αποκατάσταση των κυριότερων βλαβών των οργάνων και 25 ώρες εκπαίδευσης τουλάχιστον για τη χρήση των προγραμμάτων συλλογής, επεξεργασίας και τηλεμετάδοσης των δεδομένων και Β) 15 ωρών εκπαίδευσης για τη λειτουργία του σύνθετου μετεωρολογικού οργάνου και το χειρισμό και την αποκατάσταση των κυριότερων βλαβών του. Η εκπαίδευση θα γίνει στην Ελλάδα. Θα εκτιμηθεί ιδιαίτερα η αναφορά στην εμπειρία των εκπαιδευτών, στη χρήση εποπτικών μέσων, τον αριθμό των εκπαιδευομένων και στη διάρκεια της εκπαίδευσης. Επίσης ο ανάδοχος αναλαμβάνει την υποχρέωση της παράδοσης δύο πλήρων εγχειριδίων (ένα στα Ελληνικά και ένα στα Αγγλικά) για κάθε όργανο. Η μεταφορά και εγκατάσταση των οργάνων στους μετεωρολογικούς ιστούς θα βαρύνει αποκλειστικά τον προμηθευτή. Εγγύηση καλής λειτουργίας Όλα τα όργανα να έχουν πιστοποιητικό CE ή TUV ή WMO, ή ΕPA approved, να είναι καινουργή, αμεταχείριστα, να ανήκουν σε τυποποιημένη σειρά παραγωγής επώνυμης εταιρίας κατασκευής, τελευταίου τύπου και να συνοδεύονται από εγγύηση καλής λειτουργίας της εταιρείας κατασκευής για δύο (2) τουλάχιστον έτη από την ημερομηνία της οριστικής παραλαβής. Η προσφερομένη εγγύηση αφορά όλα τα προσφερόμενα είδη και πρέπει να καλύπτει συντήρηση, εργατικά, ανταλλακτικά και γενικά όλα τα έξοδα, για επιτόπια επιδιόρθωση. Επίσης η εγγύηση θα περιλαμβάνει την Hot Line Support των λογισμικών προγραμμάτων χωρίς πρόσθετη επιβάρυνση. Ο προμηθευτής πρέπει να προσφέρει τεχνική υποστήριξη και υπηρεσίες βαθμονόμησης, ανταλλακτικά και αναλώσιμα δωρεάν για δύο (2) τουλάχιστον έτη για κάθε όργανο (αισθητήρια και συστήματα συλλογής δεδομένων) ή να επιλύσουν κάθε πρόβλημα των λογισμικών προγραμμάτων. Η πλήρης αποκατάσταση βλαβών ή δυσλειτουργιών των οργάνων και του συνοδευτικού εξοπλισμού θα περιλαμβάνει και καταστροφές από κεραυνούς και δυνατούς ανέμους εξαιτίας των αναλόγων προβλέψεων στις προδιαγραφές του Σταθμού. Η επισκευή είναι δυνατόν να γίνει είτε με προσωρινή αντικατάσταση του ελαττωματικού εξαρτήματος ή ολόκληρου του συστήματος με άλλο ισοδύναμων χαρακτηριστικών. Η πλήρης αποκατάσταση της λειτουργίας του Μετεωρολογικού Σταθμού, μετά από έγγραφη ειδοποίηση της υπηρεσίας (fax, , κλπ.), πρέπει να γίνεται το αργότερο σε δύο εργάσιμες ημέρες μετά τη λήψη της ανωτέρω ειδοποίησης. Σελίδα 19 από 33

20 Πρέπει επίσης ο προμηθευτής να δηλώσει ότι είναι σε θέση να προσφέρουν τεχνική υποστήριξη (μέσω συμβολαίων συντήρησης) και να επισυνάψει αναλυτικά κόστη συντήρησης και κόστη ανταλλακτικών και αναλωσίμων για τα δέκα επόμενα έτη. Ειδικά για το λογισμικό του Μετεωρολογικού Σταθμού πρέπει να αναφέρεται ρητά η δωρεάν διάθεση όλων των νέων εκδόσεων του λογισμικού (software upgrade), μαζί με τα συνοδευτικά τους εγχειρίδια, μόλις αυτές είναι διαθέσιμες, για τη χρονική περίοδο της εγγύησης. Η εγγύηση αρχίζει μετά την τελική παραλαβή του συστήματος. Αλεξικέραυνο Ο ιστός πρέπει να προστατεύεται πλήρως από πτώση κεραυνών με σύστημα αντικεραυνικής προστασίας, από πολύ καλής ποιότητας γείωση με καλώδιο χαλκού διατομής τουλάχιστον 70-80mm2, που να προστατεύει την περιοχή εγκατάστασης του σταθμού σε μια ακτίνα 10m γύρω από τον σταθμό. Οι αισθητήρες, το σύστημα συλλογής και επικοινωνίας των δεδομένων και οι γραμμές σύνδεσης πρέπει να προστατεύονται έναντι υπερτάσεων και υπερεντάσεων (υψηλά ηλεκτροστατικά πεδία και ηλεκτρομαγνητικές παρεμβολές). Να γίνει λεπτομερής αναφορά από τον προμηθευτή στο παραπάνω σύστημα προστασίας που θα διαθέτει ο Μετεωρολογικός Σταθμός. Μετεωρολογικά αισθητήρια Τα αισθητήρια θα είναι σύγχρονης σχεδίασης, πρόσφατης κατασκευής και δεν θα απαιτούν τακτική συντήρηση. Αισθητήριο ταχύτητας και διεύθυνσης του βαθμωτού ανέμου αισθητήριο μέτρησης της ταχύτητας του ανέμου: τύπου cup-wheel Εύρος μέτρησης ταχύτητας: 0-75 m/s. Ακρίβεια ταχύτητας: 2% της αναγνώσιμης τιμής [± (0-1,2) m/s]. Ελάχιστο όριο μέτρησης ταχύτητας: 0,5 m/s. Αναλογική έξοδος: 0-1 VDC. αισθητήριο μέτρησης της διεύθυνσης του ανέμου: τύπου counter-balanced Εύρος μέτρησης διεύθυνσης: Ακρίβεια διεύθυνσης: 1% σε όλη την κλίμακα. Ελάχιστο όριο μέτρησης διεύθυνσης: 0,5 m/s. Λόγος απόσβεσης: 1,9 στα 4 m/s. Αναλογική έξοδος: 0-1 VDC. Αισθητήριο του διανυσματικού (uχ, uψ, uz) ανέμου Τα τρία αισθητήρια μέτρησης της ταχύτητας του διανυσματικού ανέμου να αποτελούνται από στελέχη αλουμινίου που θα καταλήγουν σε προπέλες τεσσάρων πτερυγίων. Το σύστημα να διαθέτει ανεμιστήρα 12VDC (blower). Το υλικό από το οποίο θα είναι κατασκευασμένες οι προπέλες θα είναι polystyrene ή thermoplastic carbon fiber, και η διάμετρός των να είναι από 18cm έως 23cm. Τα αισθητήρια να λειτουργούν σε περιοχή μέτρησης τουλάχιστον έως 35m/s, με κατώφλι εκκίνησης μικρότερο ή ίσο των 0.4m/s. Στην προσφορά να συνυπολογιστεί η διάθεση επίσης και τεσσάρων όμοιων προπελών (ανταλλακτικών) ίδιων διαστάσεων και υλικού κατασκευής με τις προαναφερόμενες καθώς και 2 επιπλέον ανεμιστήρων 12VDC(blower). Αναλογική έξοδος 0-1 VDC για κάθε ένα από τα τρία αισθητήρια. Αισθητήριο ατμοσφαιρικής πίεσης Το αισθητήριο μέτρησης της ατμοσφαιρικής πίεσης πρέπει να είναι κατασκευασμένο από υλικά ανθεκτικά στις καιρικές συνθήκες και να λειτουργεί αυτόνομα και αυτόματα. Το ανωτέρω αισθητήριο πρέπει να λειτουργεί σε θερμοκρασίες περιβάλλοντος τουλάχιστον από -40οC έως +60οC. H περιοχή μετρήσεων του να είναι hPa, με ολική ακρίβεια ίση ή καλύτερη από ±0.5hPa (στους οc), ετήσια μετατόπιση καλύτερη από ±0.1hPa και να μην επηρεάζεται η λειτουργία τους από σκόνη ή άλλους εξωτερικούς παράγοντες. Αναλογική έξοδος: 0-1 VDC. Αισθητήριο θερμοκρασίας & υγρασίας (συνδυασμένο αισθητήριο) Σελίδα 20 από 33
