1 Σύνδεση BACnet/IP & Wi-Fi HVAC Σειρά ελεγκτών 2016 Distech Controls

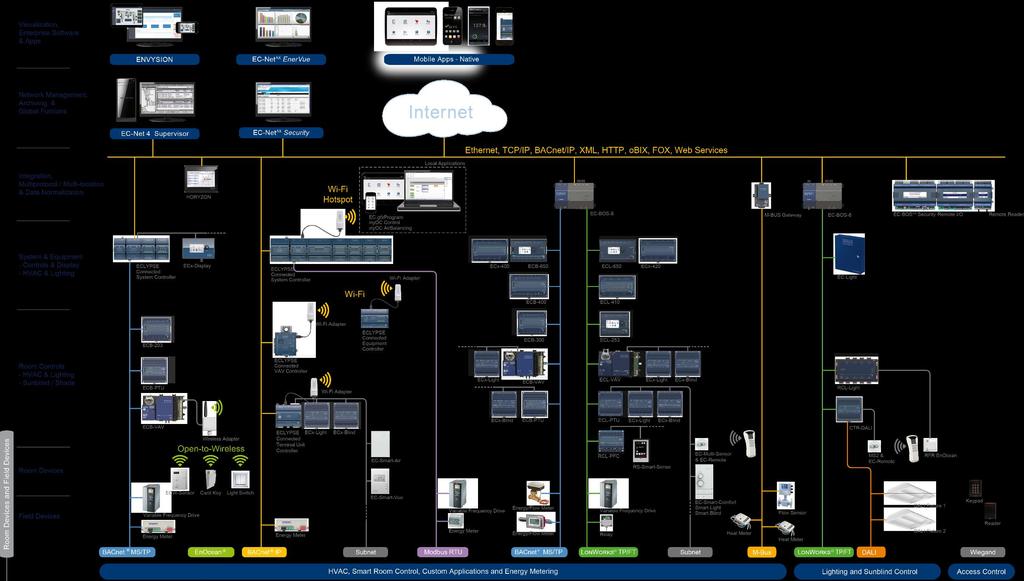

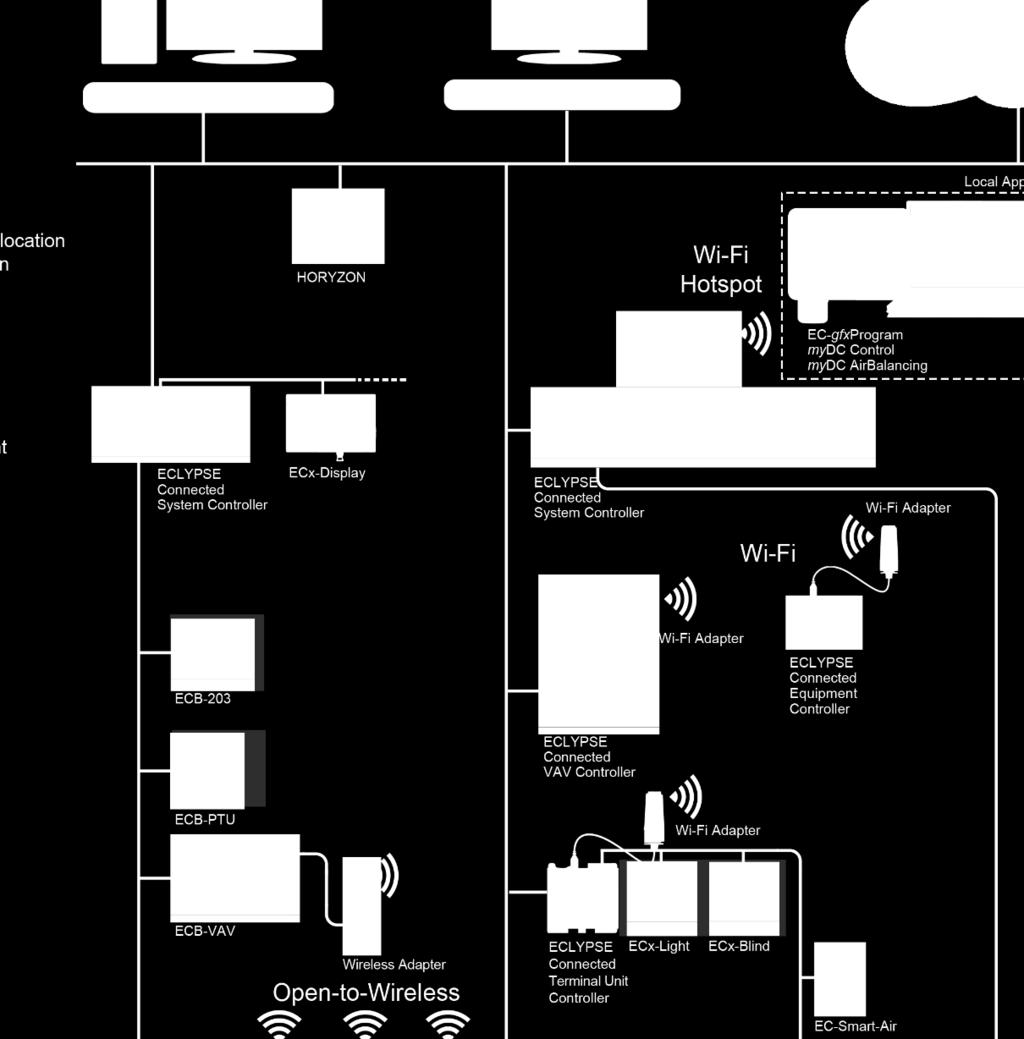

2 Αρχιτεκτονική Συστήματος

3 Διανομή IP Σύνδεσης σε Κτίρια

4 Σειρά ECLYPSE - διακρίσεις Στην BTL (Building Testing Laboratories) καταγράφονται ως ελεγκτές κτιρίων BACnet, με τοπικά χρονοπρογράμματα, διαχείριση συναγερμών και καταγραφών ιστορικών δεδομένων μεταβλητών. Όλοι οι ελεγκτές της σειράς ECLYPSE διατίθενται με ενσωματωμένο γραφικό περιβάλλον απεικόνισης ENVYSION για τις τοπικές εφαρμογές των συστημάτων που ελέγχουν / επιτηρούν. Ταυτόχρονη υποστήριξη ενσύρματης και ασύρματης δικτύωσης, συμπεριλαμβανομένης και υποστήριξης γεφύρωσης δικτύων. Οι δύο θύρες Ethernet επιτρέπουν την δικτύωση σε τοπολογία σειράς, για την εύκολη σύνδεση και διαμόρφωση του δικτύου. Ενσωματωμένη BACnet/MSTP σε BACNet/IP δρομολόγηση, καθώς επίσης και Modbus RTU υποστήριξη σε κάθε ελεγκτή για την εύκολη σύνδεση μετρητών, Inverter και άλλων συσκευών, χωρίς πρόσθετα υλικά. ;i Υποστήριξη ενοποιημένων λύσεων ελέγχου κλιματισμού, φωτισμού και σκίασης χώρων. Προηγμένες, δυνατότητες ασφαλείας και υπηρεσίες ελέγχου ταυτότητας, για ισχυρή ασφάλεια δικτύωσης. Μείωση κατά 25% του χρόνου προγραμματισμού και θέσης σε λειτουργία των συστημάτων, με τη βοήθεια του EC-gfx Προγράμματος ή / και προ-φορτωμένων εφαρμογών. Υποστήριξη σύνδεσης σε σειρά των αισθητηρίων επικοινωνίας Allure. Page 4 Βραβευμένη σειρά προϊόντων.

5 ECLYPSE Connected BACnet/IP & Wi-Fi HVAC σειρά ελεγκτών ECY-S1000 Ελεγκτής συστημάτων Εφαρμογές Έλεγχος κεντρικών εγκαταστάσεων και μηχανικού εξοπλισμού Διαθέσιμο προφορτωμένο λογισμικό Αριθμός σημείων (max.) ENVYSION 320 ECY-303 Ελεγκτής εξοπλισμού Rooftop units και κεντρικές κλιματιστικές μονάδες ENVYSION Γραφικά Παραμετροποιήσιμη εφαρμογή για rooftop. 16 ECY-VAV & ECY-VAV-PoE Ελεγκτής VAV Τερματικές μονάδες μεταβλητού όγκου αέρα VAV. ENVYSION Γραφικά Παραμετροποιήσιμη εφαρμογή για VAV. 11 ECY-PTU/TU Ελεγκτής τερματικών μονάδων. Τερματικές μονάδες FCU, ψυχόμενων θερμαινόμενων οροφών, Αντλιών θερμότητας. ENVYSION Γραφικά Παραμετροποιήσιμη εφαρμογή τερματικών μονάδων. 16 Page 5

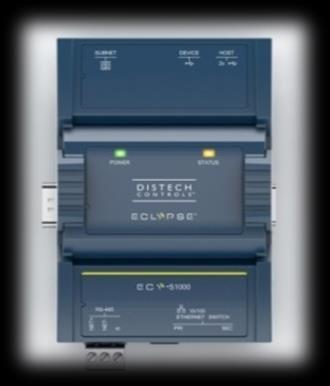

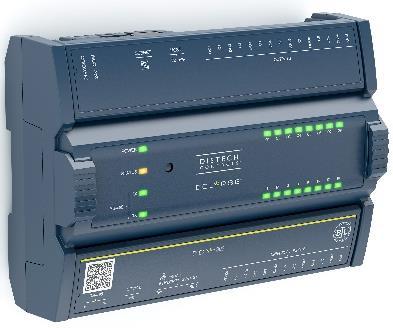

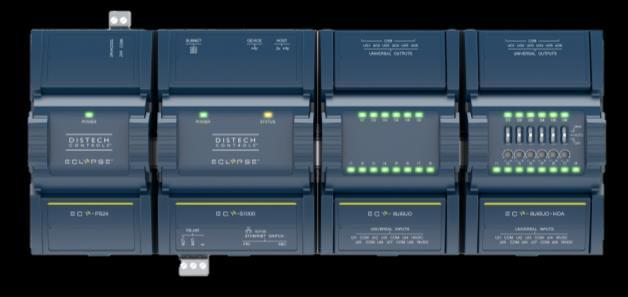

6 ECLYPSE Ελεγκτής συστημάτων ECY-S1000 Check out our video!

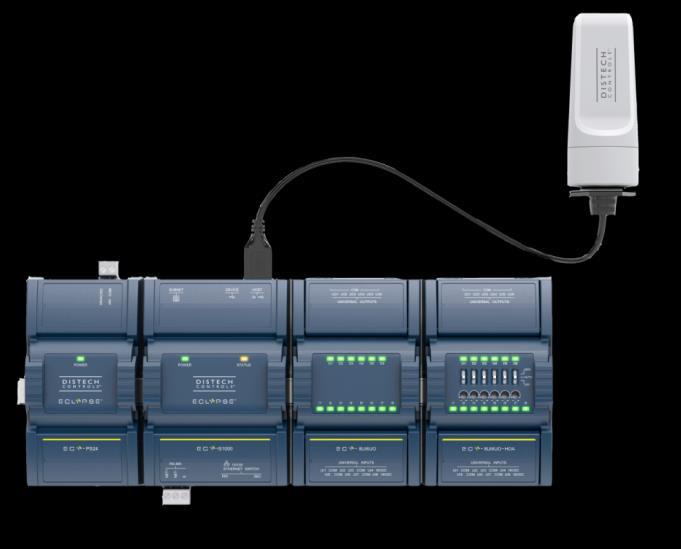

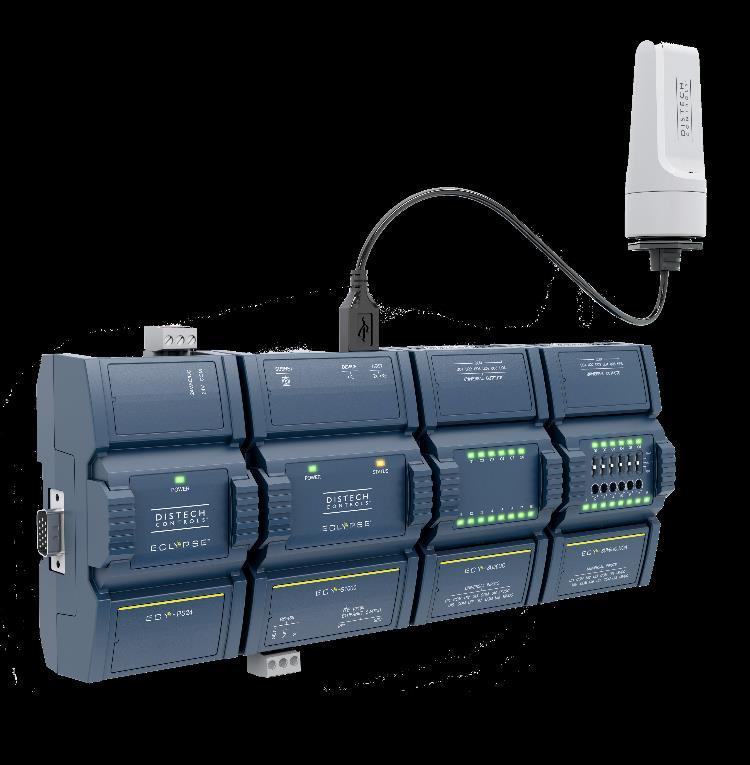

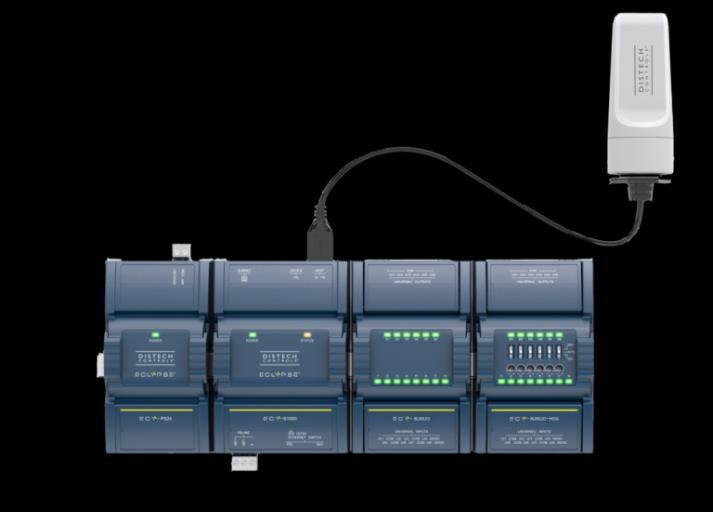

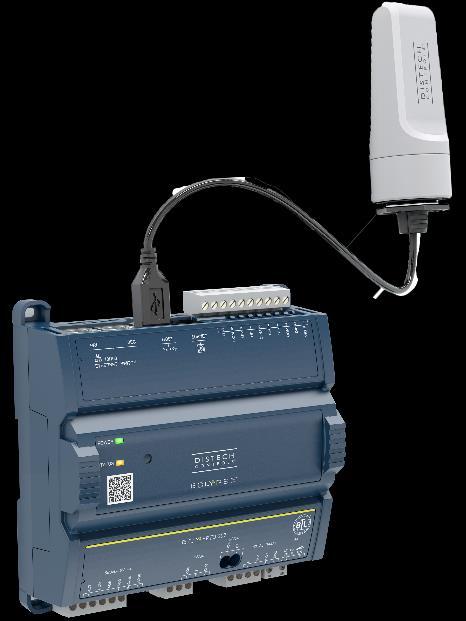

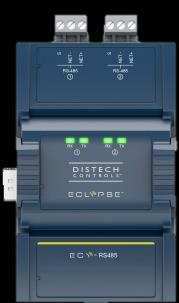

7 Δημιουργία Ελεγκτή συστήματος ECY-S1000 Τροφοδοτικό Ψηφιακός ελεγκτής αυτοματισμού και διακομιστής πληροφορίας Κάρτες εισόδων εξόδων IO ECY-RS485 Κάρτα επικοινωνίας 24VAC/VDC ή VAC τροφοδοτικό Κυκλώματα τελευταίας τεχνολογίας υψηλής απόδοσης Προστασία από υπερτάσεις / υπερεντάσεις. Χαμηλά επίπεδα θέρμανσης. Επαναληπτικό τροφοδοτικό. 28, 48 or 320 σημείων Άμεση επεξεργασία, ανάγνωση και έλεγχος με επεξεργαστή 1GHZ. Μνήμη Flash 4GB Προαιρετικά με ενσωματωμένα γραφικά ENVYSION. Αυτοματοποιημένη αποστολή μνημάτων ( ) Με λειτουργικό σύστημα Android. 12 διαφορετικές κάρτες I/O Υποστήριξη και έως 20 καρτών ή 320 σημεία. Μοναδικοί και κωδικοποιημένοι ακροδέκτες. Αυτόματη διεύθυνση Προαιρετικοί διακόπτες Α-0-Χ LED κατάστασης I/O Με υποδοχές HD-15 καλώδιο Εύκολη αντικατάσταση και εν λειτουργία συστήματος. Για την παροχή 2 επιπλέον RS-485 πορτών επικοινωνίας Ταυτόχρονη υποστήριξη συσκευών BACnet MS/TP και Modbus RTU.

8 Επιλογές Ψηφιακών ελεγκτών Αυτοματισμού ECY-S1000 ECY-S Για εφαρμογές τερματικού εξοπλισμού, όπως rooftop, αντλίες θερμότητας, fan coils και κλιματιστικές μονάδες. ECY-S Για μεγαλύτερες εφαρμογές τερματικού εξοπλισμού και μεσαίου μεγέθους εξοπλισμού, όπως κεντρικές κλιματιστικές μονάδες και μικρά μηχανοστάσια. ECY-S1000 Για μεγάλου μεγέθους εξοπλισμούς, όπως κεντρικά μηχανοστάσια, και εφαρμογές data centre.

9 Επιλογές Ψηφιακών Ελεγκτών Αυτοματισμού ECY-S1000 Pts. MS/TP M Model Μέγιστος αριθμός σημείων Υποστήριξη BACnet MS/TP σε IP δρομολόγηση Μέγιστος αριθμός Modbus συσκευών Ενσωματωμένα ENVYSION (Studio & Viewer) ECY-S No 3 No ECY-S1000E No 3 Yes ECY-S MS 28 Yes 3 No ECY-S1000E-28-MS 28 Yes 3 Yes ECY-S No 10 No ECY-S1000E No 10 Yes ECY-S MS 48 Yes 10 No ECY-S1000E-48-MS 48 Yes 10 Yes ECY-S * Yes 32** No ECY-S1000E 320* Yes 32** Yes

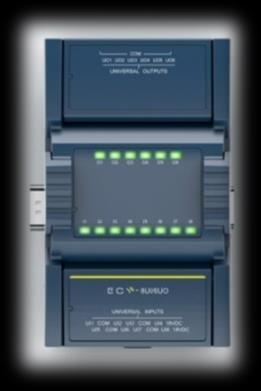

10 Επιλογή καρτών ECLYPSE IO ECY-S1000 Model Σημεία Universal είσοδοι Δυαδικές είσοδοι Universal έξοδοι TRIAC έξοδοι Δυαδικές έξοδοι Relay Α-Ο-Χ διακόπτες ECY-8UI Όχι ECY-6UO Όχι ECY-6UO-HOA Ναι ECY-4UI4UO Όχι ECY-4UI4UO-HOA Ναι ECY-8UI6UO Όχι ECY-8UI6UO-HOA Ναι ECY-8UI6DOT Όχι ECY-8UI6DOT-HOA Ναι ECY-16DI Υποστήριξη παλμών Όχι ECY-8DOR Form-C digital relay Όχι ECY-8DOR-HOA Form-C digital relay Ναι

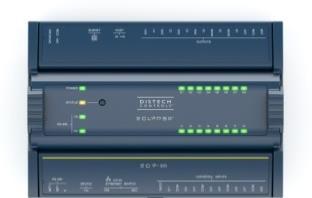

11 Ψηφιακός Ελεγκτής Εξοπλισμού ECLYPSE ECY-303 Series Ελεγκτής BACnet IP για Roof Tops και μικρές κλιματιστικές μονάδες Compact σχεδιασμός για εύκολη εγκατάσταση σε πίνακα Κατάλληλο για τοποθέτηση σε υπαίθριο εξοπλισμό Θερμοκρασίες λειτουργίας από -40 C έως 50 C Ενσωματωμένα γραφικά ENVYSION και προ-φορτωμένη εφαρμογή για rooftops 8 universal είσοδοι 4 x 24VAC Triac δυαδικές έξοδοι 2 universal έξοδοι 2 παραμετροποιήσιμες έξοδοι (24VAC Triac ή universal) ECY-303-M3: Για την σύνδεση έως 3 Modbus συσκευών (RTU and TCP/IP) Σύνδεση σε σειρά έως 4 Allure Series αισθητηρίων επικοινωνίας EC-Smart-Air EC-Smart-Vue EC-Smart-Comfort Ethernet Communication: BACnet IP

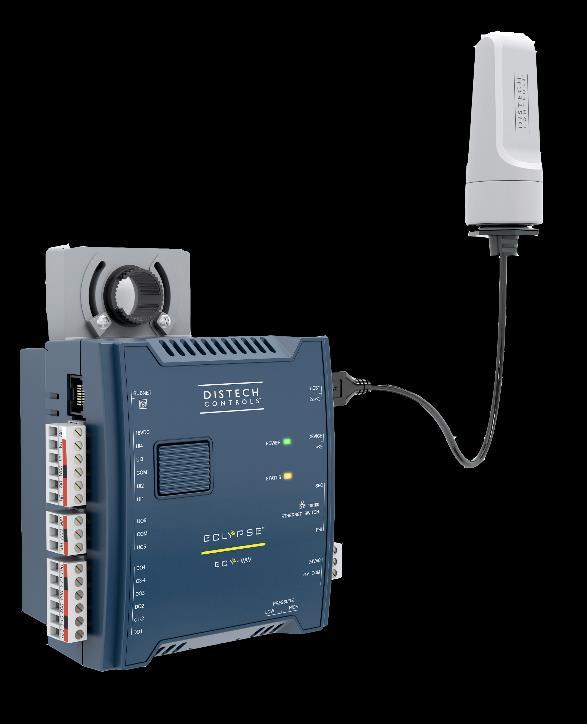

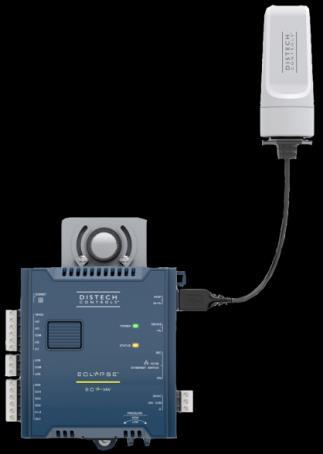

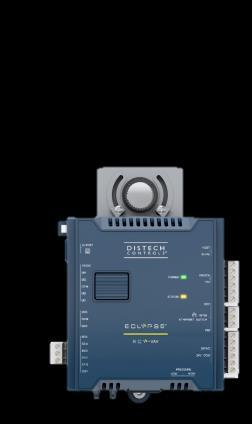

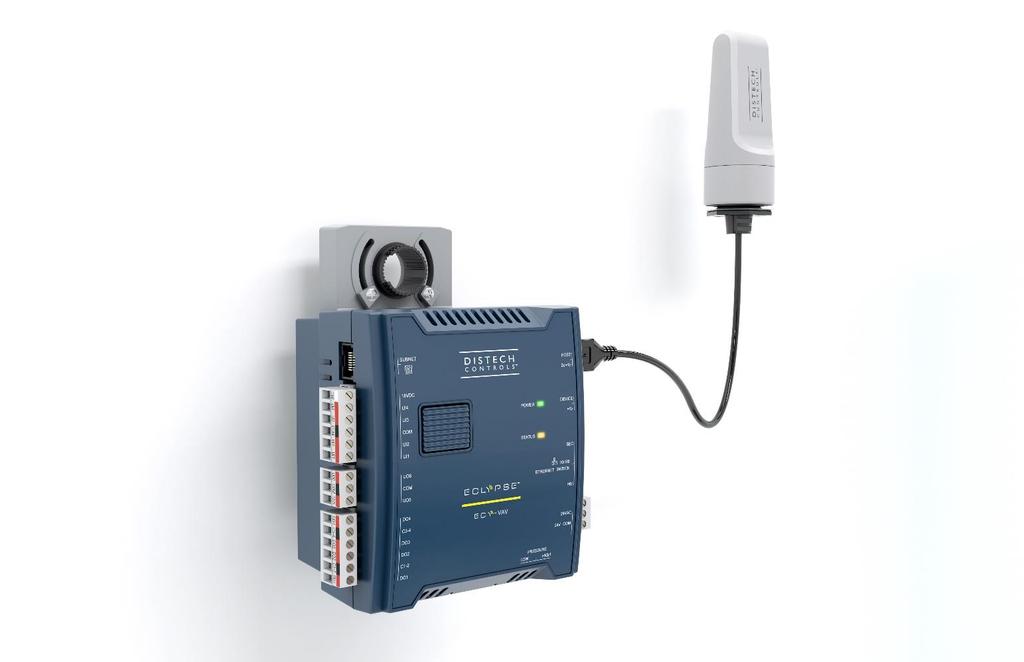

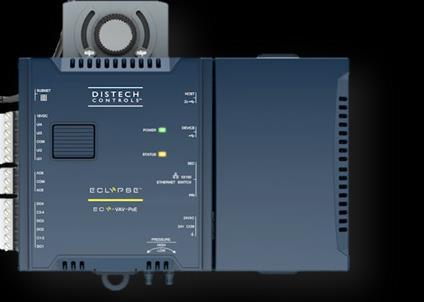

12 Ψηφιακός Ελεγκτής VAV ECLYPSE ECY-VAV Series Υψηλών αποδόσεων, σχεδιασμός μικρού μεγέθους Ισχυρός συμπαγής Μεταλλικά σωληνάκια pitot και σημεία αγκύρωσης Χρωματική κωδικοποίηση με αποσπώμενους ακροδέκτες 4 universal είσοδοι με υψηλή ακρίβεια 16-bit AD 4 δυαδικές έξοδοι (Triac) 2 universal έξοδοι Ενσωματωμένο αισθητήριο διαφορική πίεσης Ενσωματωμένος κινητήρας διαφραγμάτων ECY-VAV-PoE: Με δυνατότητα τροφοδοσίας και δικτύωσης από το ίδιο καλώδιο. Καταργεί την ανάγκη μεμονωμένων μετασχηματιστών για τον ελεγκτή Σύνδεση σε σειρά έως 4 Allure Series αισθητηρίων επικοινωνίας EC-Smart-Air EC-Smart-Vue EC-Smart-Comfort Δείτε το video! Ethernet Communication: BACnet IP

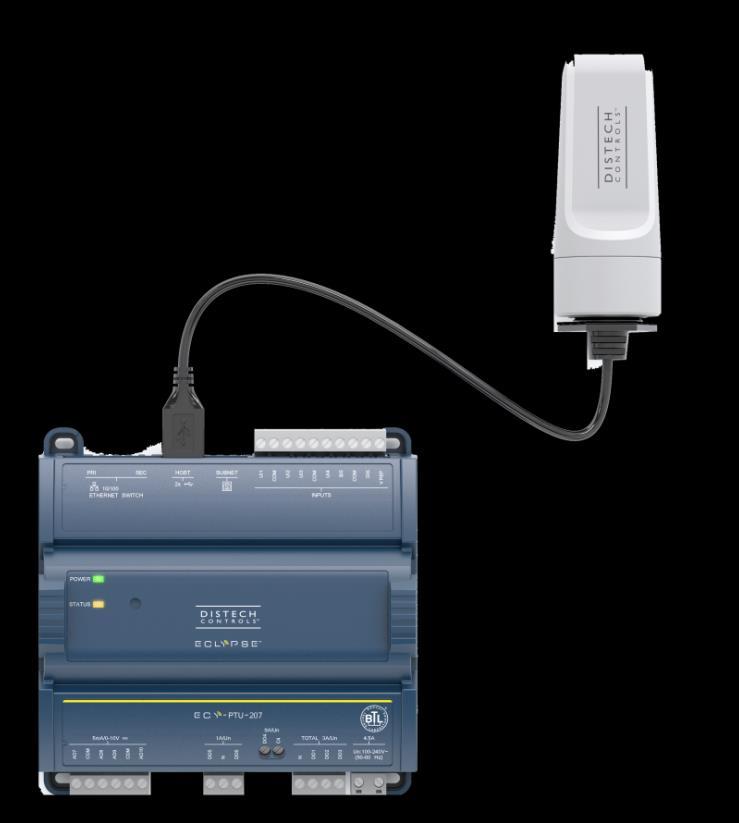

13 Ψηφιακός Ελεγκτής τερματικών μονάδων ECLYPSE ECY-PTU/TU Series Ελεγκτής BACnet IP για εφαρμογές FCU, ψυχόμενες / θερμαινόμενες, αντλίες θερμότητας Υψηλών αποδόσεων, σχεδιασμός μικρού μεγέθους. Ισχυρός συμπαγής Σύνδεση σε σειρά έως 4 Allure Series αισθητηρίων επικοινωνίας Ενσωματωμένα γραφικά ENVYSION και προφορτωμένες εφαρμογές Επιλογή ελεγκτή με βάση τις απαιτήσεις του έργου - 4 μοντέλα EC-Smart-Air EC-Smart-Comfort EC-Smart-Vue Ενσωματωμένη ασφάλεια συνέχειας δικτύου σε περίπτωση βλάβης κάποιου συνδεδεμένου ελεγκτή Δικτύωση σε σειρά Ethernet Communication: BACnet IP Οι έξοδοι επιτρέπουν την άμεση καλωδίωση στις βαλβίδες και τους ανεμιστήρες χωρίς να απαιτείται εξωτερική τροφοδοσία ή ρελαί Δείτε το video!

14 Επιλογή ψηφιακού ελεγκτή με βάση την εφαρμογή και τύπο κινητήρα διαφραγμάτων

15 ECLYPSE Αναβαθμίσεις Λύσεις αναβαθμίσεων με βάση τις απαιτήσεις και τον προϋπολογισμό του έργου Για ελεγκτές συστημάτων ECY-S1000 και ελεγκτές εξοπλισμού ECY-300 Για ελεγκτές συστημάτων ECY-S1000 Για ελεγκτές εξοπλισμού ECY-300 Επέκταση σημείων χωρίς επιπλέον υλικό Εφαρμογή της λύσης σε φάσεις Ασφάλεια των εγκαταστάσεων για μελλοντικές εφαρμογές Πρόσθεση γραφικού ENVYSION Επέκταση υποστήριξης BACnet MS/TP Επέκταση χωρητικότητας έως 320 σημεία Επέκταση υποστήριξης Modbus

16 ECLYPSE Προηγμένη ασφάλεια Με ενσωματωμένο HTTPS server Με έλεγχο ταυτότητας WPA2 ή WPA2 Enterprise Με εξουσιοδότηση και επίπεδα πρόσβασης Με υποστήριξη για TLS/SSL Με υποστήριξη για έλεγχο ταυτότητας και πρόσβασης μέσω διακομιστή RADIUS

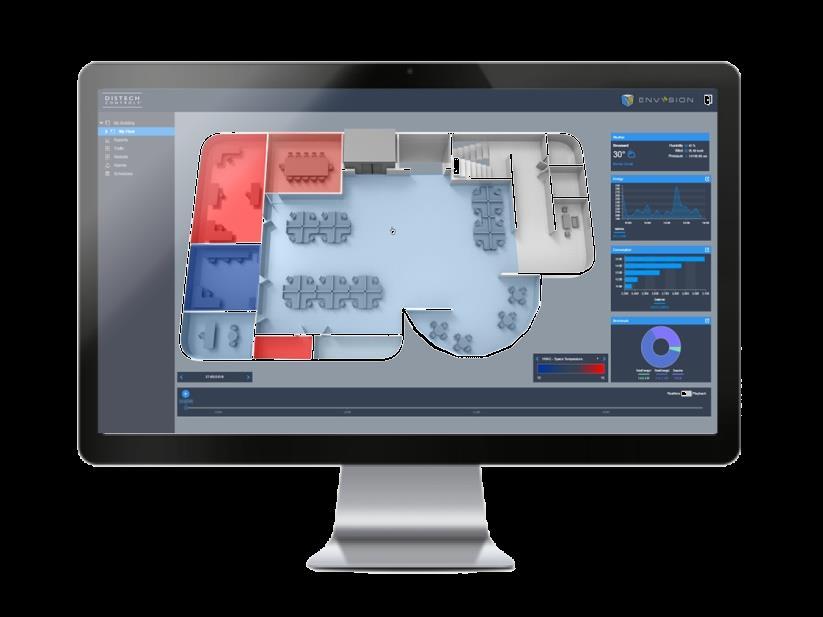

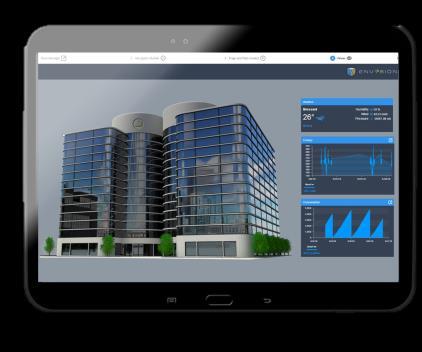

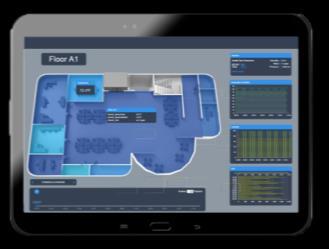

17 Γραφικό περιβάλλον με WEB σχεδιασμό Μείωση κόστους και χρόνου με ταυτόχρονη βελτίωση επικοινωνίας Πλατφόρμα HTML 5 χωρίς την απαίτηση πρόσθετων εφαρμογών ή προγραμμάτων Με δυνατότητα πρόσβασης επί τόπου ή εξ αποστάσεως από οποιαδήποτε συσκευή Δυναμική και διαδραστική απεικόνιση Με σχεδιασμό που ανταποκρίνεται στις απαιτήσεις όλων των έργων Σχεδιασμένο για το κτίριο με IoT συνδεδεμένο με υπηρεσίες διαδικτύου. Check out our video!

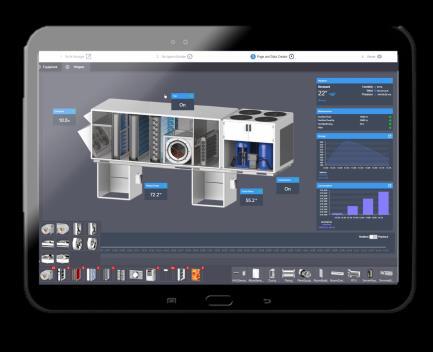

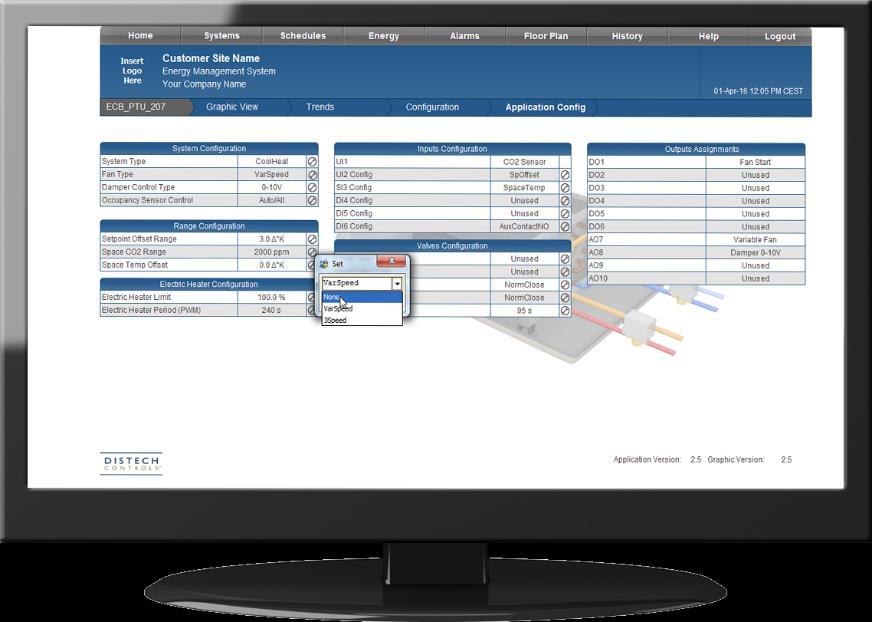

18 Γραφικό περιβάλλον για όλες τις πλατφόρμες και κτίρια Ενσωμάτωση ENVYSION Διατίθεται για όλους τους ECLYPSE ελεγκτές ENVYSION για EC-Net

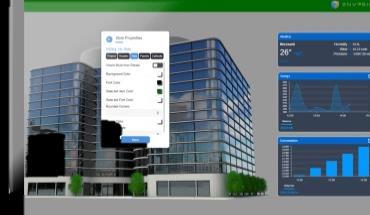

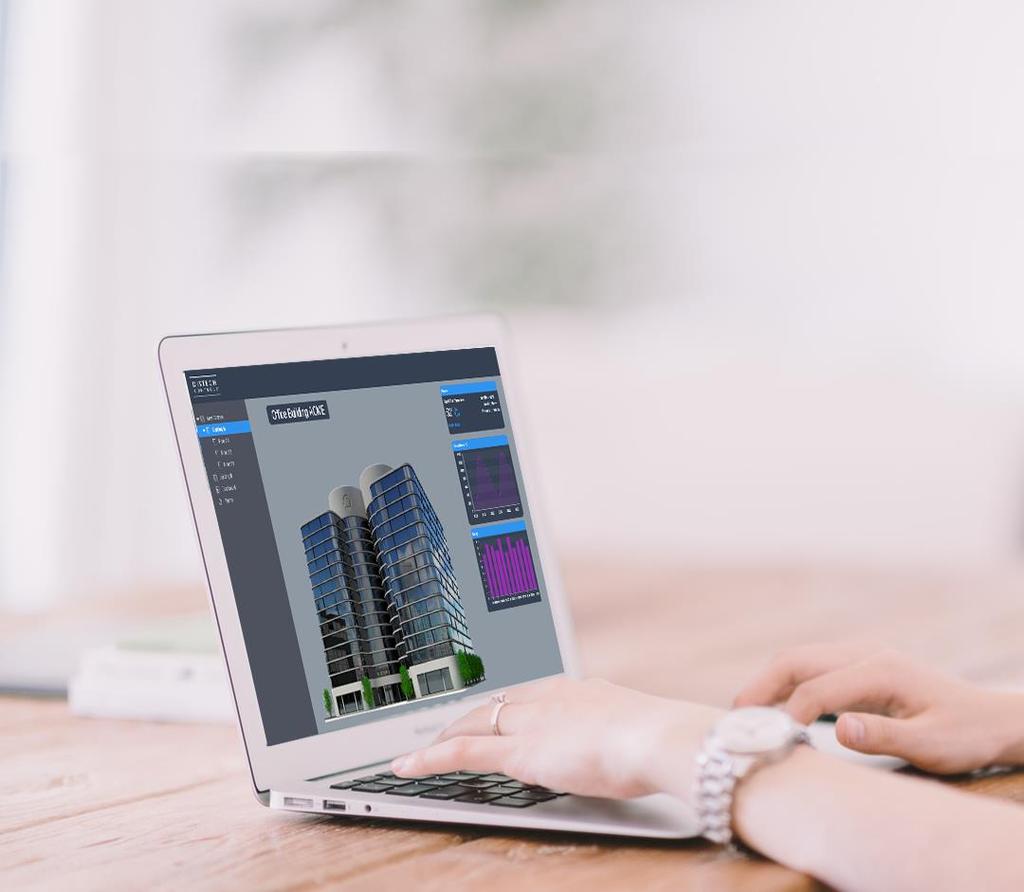

19 xpressenvysion Δημιουργία γραφικών Εξοικονόμηση χρόνου έως 30% με την δημιουργία γραφικών με Βήμα 1 Προσαρμογή εμφάνισης με βάση το έργο / πελάτη. Βήμα 2 Ρύθμιση του δέντρου πλοήγησης και την δομή των εγκαταστάσεων. Βήμα 3 Δημιουργία σελίδων και σύνδεση σημείων. Βήμα 4 Προεπισκόπηση γραφικού περιβάλλοντος και δημοσίευση σελίδων. Check out our video!

20 Προ-εγκατεστημένες εφαρμογές / μείωση συνολικού κόστους Αποτελεσματική μείωση προγραμματισμού και δημιουργίας γραφικών κατά την διάρκεια του σχεδιασμού και εγκατάστασης.

21 Ενισχυμένη Συνδεσιμότητα

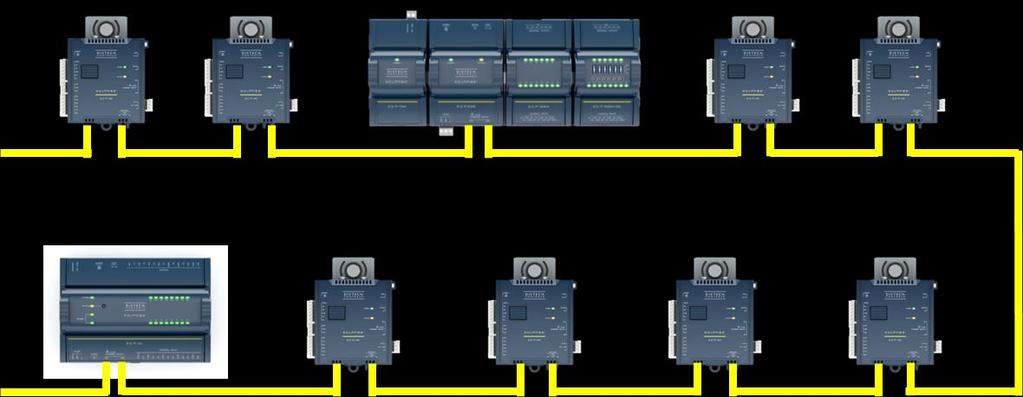

22 Ενισχυμένη συνδεσιμότητα: IP-σύνδεση σε σειρά Για την ελαχιστοποίηση του κόστους καλωδίωσης

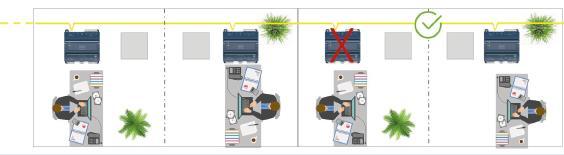

23 IP-σύνδεση σε σειρά : βελτιωμένη αξιοπιστία Μοναδικά χαρακτηριστικά αξιοπιστίας, συμπεριλαμβανομένης της υποστήριξης τοπολογίας χωρίς βρόγχο, που επιτρέπει την επικοινωνία με τον επόμενο ελεγκτή σε περίπτωση διακοπής ρεύματος ή βλάβης οποιουδήποτε ελεγκτή στην σειρά σύνδεσης.

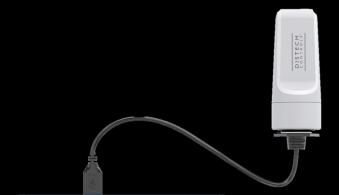

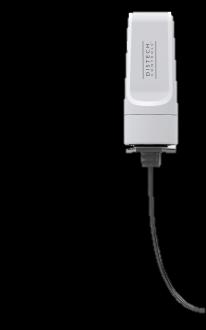

24 Ενισχυμένη συνδεσιμότητα: Wi-Fi σημείο σύνδεσης-hotspot Δημιουργία ασύρματου δικτύου. Σύνδεση μέσω ασύρματης συσκευής (υπολογιστή, κινητό τηλέφωνο, κ.α.) στους ελεγκτές της εγκατάστασης για δοκιμές, αντιμετώπιση προβλημάτων, συντήρηση. One client

25 Wi-Fi Σημείο πρόσβασης Επέκταση του κτιριακού σας δικτύου με τους ελεγκτές. Έως16 ελεγκτές

26 Ενισχυμένη συνδεσιμότητα: Wi-Fi πλέγμα (mesh) Αξιοποίηση της δυνατότητας Wi-Fi πλέγματος για την δημιουργία ενός ισχυρού δικτύου χωρίς προβλήματα.

27 Συνδυασμός ενσύρματης και ασύρματης δικτύωσης με ενσωματωμένες δυνατότητες γεφύρωσης. Σύνδεση δύο ενσύρματων τμημάτων δικτύου μέσω ασύρματης γεφύρωσης για μεγαλύτερη ευελιξία υλοποίησης. Έως16 ελεγκτές

28 Συνδυασμός ενσύρματης και ασύρματης δικτύωσης Wi-Fi Σημείο πρόσβασης Έως 16 ελεγκτές

29 Συνδυασμός ενσύρματης και ασύρματης δικτύωσης

30 Πλεονεκτήματα αρχιτεκτονικής IP

31 Αύξηση απόδοσης και μείωση συνολικού εγκατεστημένου κόστους

32 Αύξηση απόδοσης και μείωση συνολικού εγκατεστημένου κόστους Απλοποίηση εγκατάστασης και συντήρησης Χωρίς επιπλέον ενεργό υλικό διασύνδεσης Επιλογή ενσύρματης, ασύρματης ή συνδυασμός δικτύωσης Χωρίς επιπλέον δίκτυα πεδίου Κατανεμημένη νοημοσύνη IP συνδεσιμότητα σε όλο το κτίριο Προηγμένη ασφάλεια Άμεση σύνδεση IP ή Wi-Fi σημείου Συνδεσιμότητα και πρόσβαση μέσω του ελεγκτή ENVYSION Αποκεντρωμένη ενοποίηση Ενσωματωμένη υποστήριξη δρομολόγησης BACnet /MSTP, BACnet /IP Δυνατότητα δημιουργίας εφαρμογών με το ECLYPSE RESTful API Βελτιωμένη απόδοση Αυξημένο εύρος ζώνης και ταχύτητα Ταχύτερη ανταπόκριση Page 32

33 Συμπληρωματικά προϊόντα

34 ECLYPSE RESTful API Εύκολη ανταλλαγή δεδομένων με την εφαρμογή RESTful για την παροχή μοναδικών ευκαιριών και δημιουργία προστιθέμενης αξίας, με την ολοένα αυξανόμενη διαχείριση στο IoT Internet of things για τους ενοίκους και διαχειριστές των κτιρίων. Η τεκμηρίωση και εγχειρίδιο της εφαρμογής RESTful για τους ψηφιακούς ελεγκτές ECLYPSE επιτρέπουν την δημιουργία εφαρμογών για κινητά, tablet, πινάκων αναφορών (Dashboards) και εργαλείων ανάλυσης. Εφαρμογή κινητών Εργαλεία Ανάλυσης Πίνακες Dashboard

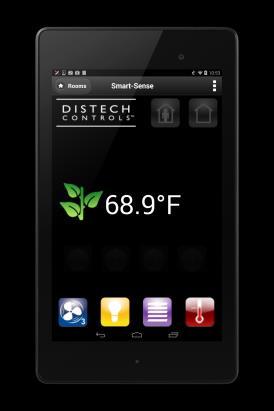

35 Εφαρμογές κινητών Καινοτόμες λύσεις και σχεδιασμός για τον χρήστη Από την παροχή εργαλείων παραγωγικότητας έως και εφαρμογές γραφικής απεικόνισης mydc Control Προβολή, επεξεργασία και ρύθμιση παραμέτρων λειτουργίας συστημάτων mydc AirBalancing Εύκολη και ασφαλή πρόσβαση στους ελεγκτές VAV για ρύθμιση αέρα xpressnetwork Companion Γρήγορος εντοπισμός όλων των ελεγκτών του κτιρίου, μέσω QR Scanner Smart-Sense Ρύθμιση και επιτήρηση των παραμέτρων άνεσης από τους χρήστες. Check out our video! Check out our video!

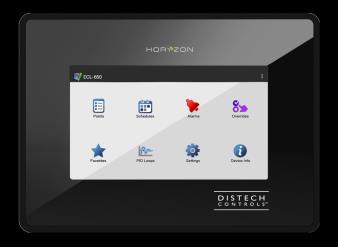

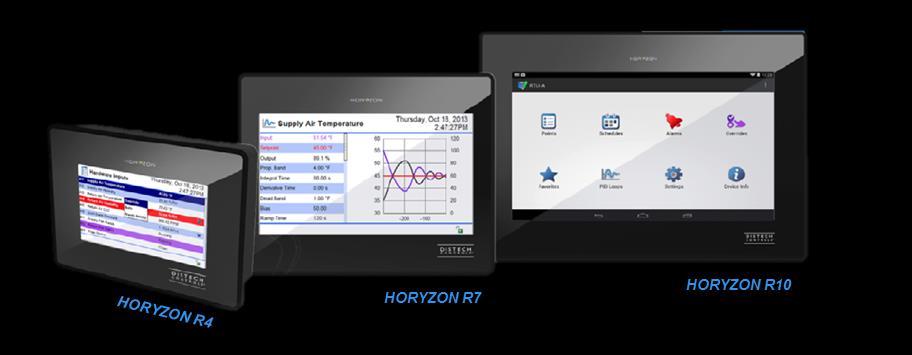

36 IP-based, υψηλής ευκρίνειας έγχρωμη οθόνη αφής Προ-εγκατεστημένη εφαρμογή διασύνδεσης στο σύστημα Επιτήρηση, επεξεργασία και παράκαμψη λειτουργιών των παραμέτρων του συστήματος Απευθείας σύνδεση στους ελεγκτές Δημιουργία λίστας αγαπημένων Χρωματικά κωδικοποιημένα εικονίδια Εύκολη παρακολούθηση μεγεθών, εξοπλισμού και κατάστασης συστήματος

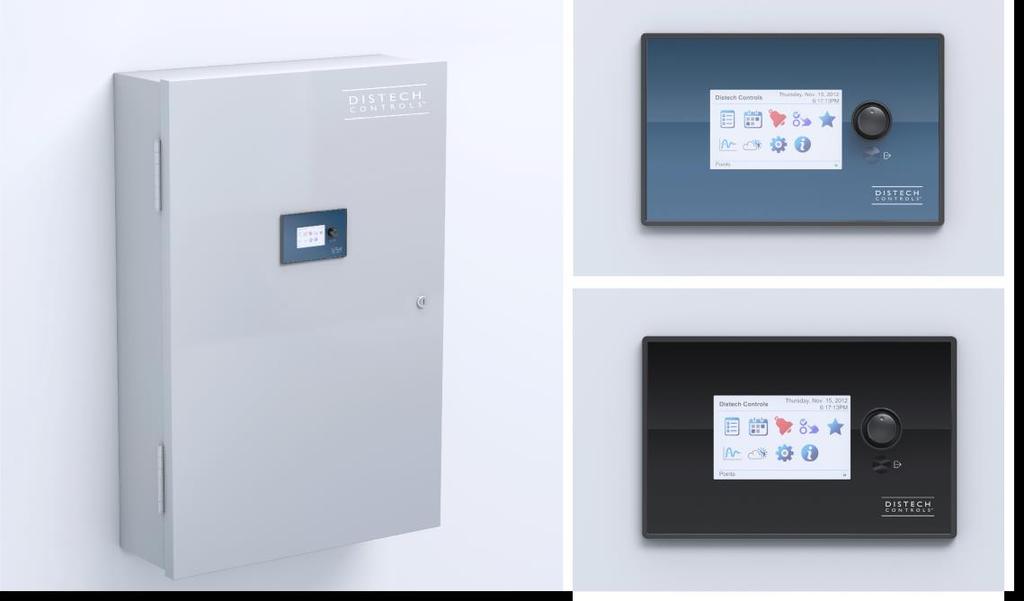

37 ECx-Display Οθόνη πίνακα Ισχυρή, φιλική προς το χρήστη έγχρωμη οθόνη LCD Προ-εγκατεστημένη εφαρμογή διασύνδεσης στο σύστημα Φορητή συσκευή με δυνατότητα τοποθέτηση σε ράγα, ή στην πρόσοψη πίνακα Ροοστατικό κομβίο προσφέρει γρήγορη και εύκολη πλοήγηση Plug and Play με την σύνδεσή του στην ειδική θύρα υποδικτύου για τους: ECB BACnet ψηφιακούς ελεγκτές ECL LONWORKS ψηφιακούς ελεγκτές ECY ECLYPSE BACnet/IP και Wi-Fi ψηφιακούς ελεγκτές

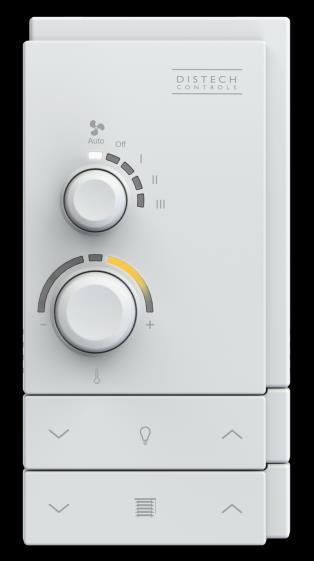

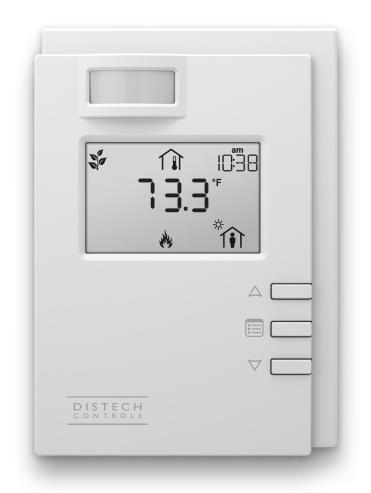

38 Allure TM Αισθητήρια με επικοινωνία EC-Smart-Air EC-Smart-Vue EC-Smart - Comfort

39 Smart Room έλεγχος με ECLYPSE ελεγκτές ECx-Light series On-Off, dimming φωτισμού Μοντέλα με ενσωματωμένη υποστήριξη DALI ECx-Blind series Έλεγχος σκιάστρων (πάνωκάτω, μεταβολή γωνίας)

40 Smart Room έλεγχος με ECLYPSE ελεγκτές Πηγή: Αννόβερο Πανεπιστήμιο Εφαρμοσμένων Επιστημών και Τεχνών Έως και 60% εξοικονόμηση στον φωτισμό

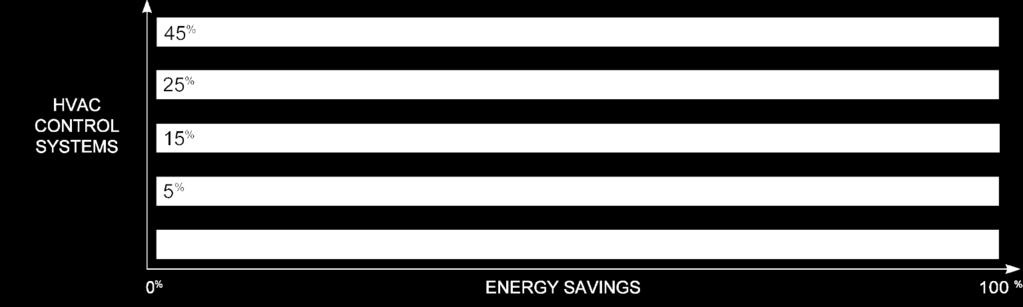

41 Smart Room έλεγχος με ECLYPSE ελεγκτές Πηγή: Αννόβερο Πανεπιστήμιο Εφαρμοσμένων Επιστημών και Τεχνών Over 30% savings on HVAC

42 Thank You!
