1. ΕΙΣΑΓΩΓΗ. 1.1 Σκοπός και στόχος της μελέτης

Transcript

1 1. ΕΙΣΑΓΩΓΗ 1.1 Σκοπός και στόχος της μελέτης Το παρών τεύχος αφορά στην γεωτεχνική έρευνα που πραγματοποιήθηκε σε περιοχή όπου μελετάται η κατασκευή Δικτύου Αποχέτευσης Ακαθάρτων και η Εγκατάστασης Επεξεργασίας Λυμάτων Τ.Κ. Κοιλάδας του Δήμου Λαρισαίων. Βασίζεται σε στοιχεία που συλλέχθηκαν από την έρευνα πεδίου (δύο (2) ερευνητικές δειγματοληπτικές γεωτρήσεις), που πραγματοποιήθηκε στις θέσεις όπου πρόκειται να θεμελιωθούν οι προς μελέτη κατασκευές και στην παρουσίαση των αποτελεσμάτων όλων των εργαστηριακών δοκιμών, που πραγματοποιήθηκαν σε δείγματα εδάφους από την περιοχή έρευνας. Σκοπός της μελέτης είναι η εξακρίβωση των γεωτεχνικών συνθηκών στη θέση θεμελίωσης του έργου, έτσι ώστε να βρεθεί η οικονομοτεχνική μέθοδος και το είδος της θεμελίωσης που πρέπει να εφαρμοσθεί στην προκειμένη περίπτωση. 1.2 Εντολή Ανάθεσης Γεωτεχνικής Έρευνας Για τη συστηματική αναγνώριση των εδαφικών σχηματισμών του έργου: «Δίκτυο Αποχέτευσης Ακαθάρτων & Εγκατάσταση Επεξεργασίας Λυμάτων (ΕΕΛ) Τ.Κ. Κοιλάδας του Δήμου Λαρισαίων», δόθηκε εντολή στα πλαίσια της σύμβασης ανάθεσης 1

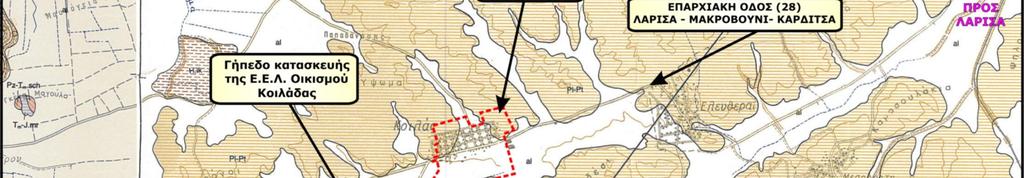

2 από τον κύριο του έργου Δ.Ε.Υ.Α.Λ. στον ανάδοχο των εργασιών Ειρηναίο Γουλούλη, Τεχνικό Γεωλόγο. Η επιλογή των θέσεων καθώς και του πλήθους και του είδους των εργαστηριακών δοκιμών έγινε σύμφωνα με το πρόγραμμα γεωτεχνικών ερευνών που υποβλήθηκε από τον αρμόδιο μηχανικό της υπηρεσίας. 1.3 Θέση και στοιχεία του έργου Η θέση κατασκευής του δικτύου αποχέτευσης ακαθάρτων & η εγκατάσταση επεξεργασίας λυμάτων της Τ.Κ. Κοιλάδας βρίσκεται σε οικόπεδο δυτικά της κοινότηας Κοιλάδας. Οι ακριβείς θέση του απεικονίζονται στο Σχέδιο 1 (Σ1), το οποίο παρατίθεται στο παράρτημα της μελέτης. 1.4 Γεωλογικά στοιχεία της ευρύτερης περιοχής του έργου Η ευρύτερη περιοχή μελέτης, ανήκει γεωτεκτονικά στην Πελαγονική ζώνη, η οποία παλαιογεωγραφικά και γεωτεκτονικά αποτελούσε ύβωμα που χώριζε την αύλακα της Αλμωπίας στα ανατολικά, από την αύλακα της Πίνδου στα δυτικά. Για την στενή περιοχή της δραστηριότητας διακρίνονται δύο κύριες ενότητες σχηματισμών: ανώτεροι χαλαροί ορίζοντες σχηματισμοί αλλουβιακής πεδιάδας Ανώτεροι χαλαροί ορίζοντες: Στα ανώτερα 0,5m -1m οι σχηματισμοί της αλλουβιακής πεδιάδας, καλύπτονται στο μεγαλύτερο μέρος τους από ένα επιφανειακό χαλαρό εδαφικό ορίζοντα, ο οποίος έχει περίπου την ίδια σύσταση με το εκάστοτε υποκείμενό του (μίγματα αργίλων, άμμων, ιλύων, χαλικιών, ασβεστιτικών συγκριμμάτων, καθώς και φυτικών υπολειμμάτων). Οι γεωργικές δραστηριότητες, όπως η άροση και η φύτευση, έχουν συμβάλει στην διαμόρφωση των χαρακτηριστικών του, εντείνοντας τη χαλαρή δομή, το πάχος του και εν μέρει αλλάζοντας την σύσταση του (απομάκρυνση ποσοστού χαλικιών, μεγαλύτερη συμμετοχή φυτικών υπολειμμάτων, κλπ). Τα εδάφη αυτά επιδεικνύουν ένα στρωματοποιημένο προφίλ που αντανακλά το προσχωσιακό τους ιστορικό ή μία ακανόνιστη στρωματοποίηση χούμους, και οργανικών ιζημάτων όπου το περιεχόμενο του οργανικού άνθρακα μειώνεται με το βάθος. Μεγάλες 2

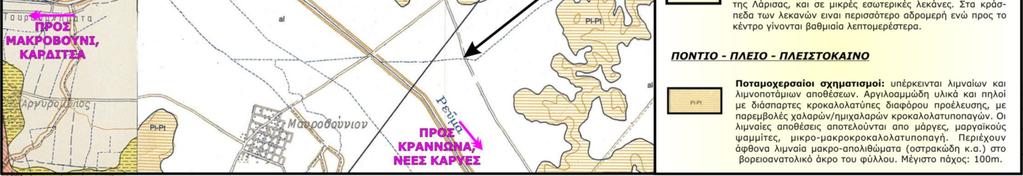

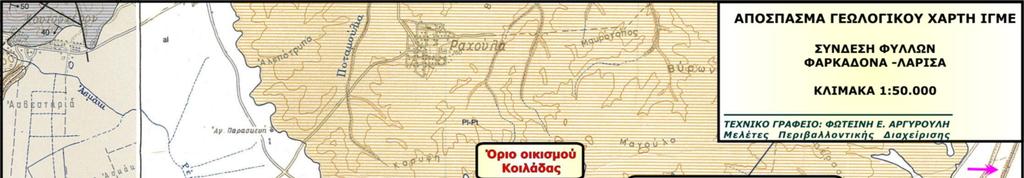

3 διαφοροποιήσεις παρατηρούνται στην υφή και τη σύνθεση των οργανικών. Το περιβάλλον στο οποίο βρίσκονται είναι αλλουβιακές πεδιάδες, και θαλάσσια έλη. Σχηματισμοί αλλουβιακής πεδιάδας (al): Πρόκειται για αργίλους και αργιλοιλύες κόκκινου καφέ ή σκούρου καφέ τεφροπράσινου χρώματος, με κατά τόπους ενστρώσεις λεπτόκοκκης άμμου και αμμοχάλικων. Επίσης παρατηρούνται ορίζοντες με αυξημένο ποσοστό ασβεστιτικών συγκριμμάτων, καθώς και ορίζοντες με μεγάλο ποσοστό οργανικών υλικών. Το πάχος του σχηματισμού ποικίλει ανάλογα με την περιοχή και κυμαίνεται από m ελάχιστο και m μέγιστο (Σχήμα 1). Σχήμα 1. Γεωλογικός χάρτης της ευρύτερης περιοχής μελέτης, κλίμακας 1: (φύλλο Λάρισα, Ι.Γ.Μ.Ε.) 1.5 Χρόνος εκτέλεσης εργασιών υπαίθρου & εργαστηριακών δοκιμών Οι δειγματοληπτικές γεωτρήσεις εκτελέστηκαν στις 24 Μαίου Μετά το πέρας όλων των εργασιών υπαίθρου όλα τα δείγματα μεταφέρθηκαν στο εργαστήριο της εταιρείας ΓΕΩΔΥΝΑΜΙΚΗ Ε.Π.Ε όπου και παρελήφθησαν για την εκτέλεση των εργαστηριακών δοκιμών, που απαιτούνται για τον προσδιορισμό των φυσικών και 3

4 μηχανικών χαρακτηριστικών τους. 1.6 Τύπος μηχανήματος που χρησιμοποιήθηκε για τις εργασίες υπαίθρου Οι δύο (2) δειγματοληπτικές γεωτρήσεις εκτελέστηκαν με γεωτρύπανο τύπο Boyles με αριθμό κυκλοφορίας ΜΕ Επιστημονικό & ειδικευμένο επιστημονικό προσωπικό Οι εργασίες υπαίθρου εκτελέσθηκαν από τον διπλωματούχο χειριστή γεωτρύπανων κ. Κωνσταντίνο Μιχαήλ υπό τη συνεχή παρακολούθηση και την εκτέλεση των υπολοίπων εργασιών του αναδόχου των ερευνών Ειρηναίου Γουλούλη, Τεχνικού Γεωλόγου 1.8 Πινακοποίηση ποσοτήτων εκτελεσθέντων εργασιών ΓΕΩΤΡΗΣΗ Γ1 Συνολικό βάθος: 10,00m ΓΕΩΤΡΗΣΗ ΒΑΘΟΣ (m) ΚΡΟΥΣΕΙΣ / 15 cm Γ 1 1,70 2, ,70 4, ,70 6, ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΔΟΚΙΜΕΣ Γεώτρηση Γ1 Βάθος (m) Κοκκομετρική ανάλυση Προσδιορισμός φυσικής υγρασίας εδάφους Προσδιορισμός ορίων υδαρότητας - πλαστικότητας ,10-3,00 Δοκιμή ανεμπόδιστης θλίψης 2,10-3,00 4

5 Δοκιμή άμεσης διάτμησης 2,10-3,00 ΓΕΩΤΡΗΣΗ Γ2 Συνολικό βάθος: 10,00m ΓΕΩΤΡΗΣΗ ΒΑΘΟΣ (m) ΚΡΟΥΣΕΙΣ / 15 cm Γ 2 1,50 1, ,40 3, ,55 8, ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΔΟΚΙΜΕΣ Κοκκομετρική ανάλυση Προσδιορισμός φυσικής υγρασίας εδάφους Προσδιορισμός ορίων υδαρότητας - πλαστικότητας Γεώτρηση Γ2 Βάθος (m) , , , , , , Δοκιμή ανεμπόδιστης θλίψης Τριαξονική δοκιμή χωρίς στερεοποίηση χωρίς αποστράγγιση (UU) Παρουσίαση μετρήσεων στάθμης νερού γεωτρήσεων Με το πέρας των γεωτρήσεων μετρήθηκε στάθμη νερού στις γεωτρήσεις Γ1 & Γ2 όπου δεν παρατηρήθηκε στάθμη 5

6 2. ΕΡΕΥΝΗΤΙΚΕΣ ΕΡΓΑΣΙΕΣ ΠΕΔΙΟΥ 2.1 Γεωτρητικές εργασίες υπαίθρου Οι γεωτρήσεις εκτελέστηκαν σύμφωνα με τις προδιαγραφές Ε του ΥΠΕΧΩΔΕ (ΦΕΚ 363/ , Τεύχος Β) και παρουσιάζεται το προφίλ τους στο τεύχος των Γεωτεχνικών Ερευνών. Το βάθος τους καθορίστηκε με κριτήριο την ανίχνευση των εδαφών σε όλο το βάθος επιρροής της φόρτισης της προβλεπόμενης κατασκευής. Η μέθοδος προχώρησης και η αρχική διάμετρος της γεώτρησης επελέγησαν με τέτοιο τρόπο έτσι ώστε να εξασφαλίζεται η επιτυχής ολοκλήρωσή της στο συμβατικά προβλεπόμενο βάθος έρευνας, χωρίς τεχνικά προβλήματα. Ο εξοπλισμός, που χρησιμοποιήθηκε και η τεχνική διάτρησης ήταν προσαρμοσμένα στη φύση του υπεδάφους έτσι ώστε να επιτυγχάνεται το μέγιστο δυνατόν ποσοστό δειγματοληψίας χωρίς απόπλυση και διατάραξη του δείγματος. Με βάση τη φύση του υπεδάφους και την απαίτηση συγκράτησης των τοιχωμάτων των γεωτρήσεων κατά τη διάτρηση, οι τεχνικές δειγματοληψίας και οι εξοπλισμοί, που χρησιμοποιήθηκαν ανακεφαλαιώνονται στα στοιχεία του Πίνακα 1. Πίνακας 1. Τεχνική δειγματοληψίας - δειγματολήπτες ΕΙΔΟΣ ΣΧΗΜΑΤΙΣΜΩΝ ΑΝΑ ΔΕΙΓΜΑΤΟΛΗΠΤΗ ΔΕΙΓΜΑΤΟΛΗΠΤΕΣ ΗΜΙΔΙΑΤΑΡΑΓΜΕΝΩΝ - ΔΙΑΤΑΡΑΓΜΕΝΩΝ ΔΕΙΓΜΑΤΩΝ Μονού τοιχώματος ΠΕΡΙΓΡΑΦΗ ΣΧΗΜΑΤΙΣΜΟΥ Ειδος - Εξ.διάμ. Εξωτ.διαμ. δείγματος Ειδος δείγματος Φ Φ Φ Χαλαροί σχηματισμοί ιλύες, αργιλοι, άμμοι μη αυτοσυγκρατούμενοι με 10<Nspt<25 Φ127 Τ Φραγμός Τ Τ86 69 Τ76 59 Ιλύες, άργιλοι, άμμοι, μάργες, αυτοσυγκρατούμενοι σχηματισμοί με Nspt>25 Τ116 Τ101 Τ86 Τ Φραγμός και διαταραγμένα δείγματα 6

7 Η συχνότητα της δειγματοληψίας κάθε τύπου δείγματος καθορίστηκε με βάση τον τύπο του εδάφους που διατρήθηκε. Τα βάθη δειγματοληψίας σε σχέση με το φυσικό έδαφος καταγράφονταν συνεχώς. Κάθε δείγμα έφερε ετικέτα προστατευμένη από την υγρασία και τη φθορά. Στην ετικέτα υπήρχαν οι ακόλουθες πληροφορίες: τίτλος έργου. κωδικός αριθμός δείγματος. ημερομηνία δειγματοληψίας. σύντομη περιγραφή τρόπου δειγματοληψίας. ένδειξη βάθους ανώτερου και κατώτερου τμήματος του δείγματος. Τα δείγματα τοποθετήθηκαν σε ειδικά ξύλινα κιβώτια, που έφεραν συνοπτικά στοιχεία του περιεχομένου τους. Η περιγραφή των δειγμάτων συσχετίσθηκε με τις γεωλογικές πληροφορίες επιφανείας και υπεδάφους καθώς και από τις υπάρχουσες εμφανίσεις των σχηματισμών στην ευρύτερη περιοχή. Μετά το πέρας όλων των εργασιών υπαίθρου όλα τα δείγματα μεταφέρθηκαν στο εργαστήριο της εταιρείας ΓΕΩΔΥΝΑΜΙΚΗ Ε.Π.Ε. για την εκτέλεση των εργαστηριακών δοκιμών, που απαιτούνται για τον προσδιορισμό των φυσικών και μηχανικών χαρακτηριστικών τους. 3. ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΔΟΚΙΜΕΣ 3.1 Προδιαγραφές Οι εργαστηριακές δοκιμές έγιναν με τις ισχύουσες προδιαγραφές: Ε ΦΕΚ 955 / , Τεύχος Δεύτερο "Προδιαγραφές Εργαστηριακών Δοκιμών Εδαφομηχανικής" Οι προδιαγραφές αυτές γενικά συμφωνούν με τις αντίστοιχες Αμερικάνικες προδιαγραφές της American Association of State Highway Transportation Officials (AASHTO), της American Society for Testing and Materials (ASTM) και του British Standard 1377/75. Λαμβάνεται επίσης υπόψη η σχετική εξειδικευμένη βιβλιογραφία : J. BOWLES Εngineering Properties of Soils - Fifth Edition, 1996 J.P. BARDET Experimental Soil Mechanics - Prentice Hall,

8 Ν. Παπαχαρίση, Ν. Μάνου, Ι. Γραμματικόπουλου «Γεωτεχνική Μηχανική» (1999) LAMBE, R.WHITMAN "Soil Mechanics " Earth Manual Το είδος των δοκιμών έχει προσαρμοστεί προς τη φύση του εδάφους, την δειγματοληψία και τον σκοπό της έρευνας. Στις επόμενες παραγράφους αναφέρονται αναλυτικά οι εργαστηριακές δοκιμές που εκτελέστηκαν κατά την έρευνα και οι αντίστοιχες προδιαγραφές. 3.2 Δοκιμές εδαφικών δειγμάτων Δοκιμές Κατάταξης i. Κοκκομετρική ανάλυση με κόσκινα και αραιόμετρο (υδραυλική ανάλυση) σύμφωνα με Ε παρ. 7, 8, 9, AASHTO Τ27 και Τ86-88 και ASTM C136-84, C ii. iii. iv. Ορια ATTERBERG (όριο υδαρότητας και όριο πλαστικότητας) σύμφωνα με Ε παρ. 5,6, AASHTO Τ89 - Τ90 και ASTM D Ξερό και υγρό φαινόμενο βάρος σύμφωνα με Ε παρ.3 και AASHTO Τ147. Φυσική υγρασία σύμφωνα με Ε παρ. 2 και ASTM D v. Ειδικό βάρος σύμφωνα με Ε παρ. 4, AASHTO T και ASTM D854. Δοκιμές Προσδιορισμού των Μηχανικών Ιδιοτήτων i. Δοκιμή διάτμησης σε συνεκτικά εδάφη χωρίς στερεοποίηση και μέτρηση πιέσεως πόρων (CU) ii. Δοκιμές ανεμποδίστου θλίψεως κατά την Ε παρ. 14, AASHTO T208 και ASTM D Δοκιμή Πρότυπης Διείσδυσης (NSPT) Οι δοκιμές διεισδύσεως έγιναν μέσα στη γεώτρηση με την πρότυπο μέθοδο SPT (προδιαγραφή Ε106-86, παρ. 8). Κατά τη δοκιμή αυτή μετρείται ο αριθμός των κρούσεων, που χρειάζεται για τη διείσδυση του τυποποιημένου δειγματολήπτη (Terzaghi) κατά 15 εκ. τρεις φορές διαδοχικά. Από τις μετρήσεις αυτές λαμβάνεται το 8

9 άθροισμα των κρούσεων των δύο τελευταίων διεισδύσεων, που καλείται αριθμός κρούσεων Ν. Όταν η διείσδυση είναι μικρότερη από 15 εκ. για 50 κρούσεις, τότε η δοκιμή διακόπτεται (άρνηση σε διείσδυση). Τα αποτελέσματα των δοκιμών έχουν σχεδιαστεί παράλληλα με την εδαφική τομή της γεώτρησης στα προφίλ που παρουσιάστηκαν στην υπηρεσία, έτσι ώστε να φαίνεται καλύτερα η συνάρτηση του εδαφικού είδους προς τον αριθμό των κρούσεων. Στα προφίλ δίνεται ο αριθμός των κρούσεων που μετρήθηκαν κατά την διείσδυση του πρότυπου δειγματολήπτη κατά 15 εκ. καθώς και ο αριθμός Ν. 9

10 4.1 Γενικά Για τη συστηματική αναγνώριση των εδαφικών σχηματισμών στην θέση κατασκευής της οικοδομής, εκτελέστηκαν δύο δειγματοληπτικές γεωτρήσεις (Γ 1 & Γ2), η ακριβείς θέσεις των οποίων απεικονίζονται στο τοπογραφικό διάγραμμα του Σχήματος 5. Η επιλογή της θέσης αυτής, έγινε με βάση τα εξής κριτήρια: Να είναι δυνατή η περιγραφή όλων των γεωϋλικών που επικρατούν στα επιφανειακά εδαφικά στρώματα, έτσι ώστε να είναι δυνατή η δημιουργία μίας πλήρους εικόνας για το υλικό θεμελίωσης του προς κατασκευή έργου. Να είναι εφικτή η περιγραφή των γεωλογικών γεωτεχνικών συνθηκών κατά βάθος, στη θέση θεμελίωσης του έργου. Σχήμα 5. Απεικόνιση της θέσης της δειγματοληπτικής γεώτρησης Γ 1 & Γ2 10

11 4.2 Γεωτρητικές εργασίες υπαίθρου Η γεώτρηση εκτελέστηκε σύμφωνα με τις προδιαγραφές Ε του ΥΠΕΧΩΔΕ (ΦΕΚ 363/ , Τεύχος Β) και παρουσιάζεται στο Σχήμα 6. Το βάθος της καθορίστηκε με κριτήριο την ανίχνευση των εδαφών σε όλο το βάθος επιρροής της φόρτισης της προβλεπόμενης κατασκευής και ήταν δώδεκα μέτρα (10.0 m). Έργο, Θέση: Ανέγερση διώροφης μονοκατοικίας με υπόγειο στην Τερψιθέα Γεώτρηση Γ1 Βάθος (m) Υ.Ο. Περιγραφή πεδίου Αριθμός χτύπων N SPT Πρόοδος εργασίας Σωλήνωση βάθος (m) Εκσκαφή /5/2011 Φ Καστανότεφρη άργιλος κατά τόπους με άμμο (CL) Παρατηρήσεις: 1.Διάτρηση από βάθος 0.00m έως 10.00m με χρήση Φ101 2.Δεν παρατηρήθηκε στάθμη ύδατος m Σχήμα 6. Δειγματοληπτική γεώτρηση Γ1 11

12 Έργο, Θέση: Ανέγερση διώροφης μονοκατοικίας με υπόγειο στην Τερψιθέα Γεώτρηση Γ1 Βάθος (m) Υ.Ο. Περιγραφή πεδίου Αριθμός χτύπων N SPT Πρόοδος εργασίας Σωλήνωση βάθος (m) Εκσκαφή /5/2011 Φ Καστανότεφρη άργιλος κατά τόπους με άμμο (CL) Παρατηρήσεις: 1.Διάτρηση από βάθος 0.00m έως 10.00m με χρήση Φ101 2.Δεν παρατηρήθηκε στάθμη ύδατος m Σχήμα 6. Δειγματοληπτική γεώτρηση Γ2 Η μέθοδος προχώρησης και η αρχική διάμετρος της γεώτρησης επελέγησαν με τέτοιο τρόπο έτσι ώστε να εξασφαλίζεται η επιτυχής ολοκλήρωσή της στο συμβατικά προβλεπόμενο βάθος έρευνας, χωρίς τεχνικά προβλήματα. Ο εξοπλισμός, που χρησιμοποιήθηκε και η τεχνική διάτρησης ήταν προσαρμοσμένα στη φύση του υπεδάφους έτσι ώστε να επιτυγχάνεται το μέγιστο δυνατόν ποσοστό δειγματοληψίας χωρίς απόπλυση και διατάραξη του δείγματος. Με βάση τη φύση του υπεδάφους και την απαίτηση συγκράτησης των τοιχωμάτων των γεωτρήσεων κατά τη διάτρηση, οι τεχνικές δειγματοληψίας και οι εξοπλισμοί, που χρησιμοποιήθηκαν ανακεφαλαιώνονται στα στοιχεία του Πίνακα 2. 12

13 Πίνακας 2. Τεχνική δειγματοληψίας - δειγματολήπτες ΕΙΔΟΣ ΣΧΗΜΑΤΙΣΜΩΝ ΑΝΑ ΔΕΙΓΜΑΤΟΛΗΠΤΗ ΔΕΙΓΜΑΤΟΛΗΠΤΕΣ ΗΜΙΔΙΑΤΑΡΑΓΜΕΝΩΝ - ΔΙΑΤΑΡΑΓΜΕΝΩΝ ΔΕΙΓΜΑΤΩΝ Μονού τοιχώματος ΠΕΡΙΓΡΑΦΗ ΣΧΗΜΑΤΙΣΜΟΥ Ειδος - Εξ.διάμ. Εξωτ.διαμ. δείγματος Ειδος δείγματος Φ Φ Φ Χαλαροί σχηματισμοί ιλύες, αργιλοι, άμμοι μη αυτοσυγκρατούμενοι με 10<Nspt<25 Φ127 Τ Φραγμός Τ Τ86 69 Τ76 59 Ιλύες, άργιλοι, άμμοι, μάργες, αυτοσυγκρατούμενοι σχηματισμοί με Nspt>25 Τ116 Τ101 Τ86 Τ Φραγμός και διαταραγμένα δείγματα Η συχνότητα της δειγματοληψίας κάθε τύπου δείγματος καθορίστηκε με βάση τον τύπο του εδάφους που διατρήθηκε. Τα βάθη δειγματοληψία σε σχέση με το φυσικό έδαφος καταγράφονταν συνεχώς. Κάθε δείγμα έφερε ετικέτα ανεξίτηλης μελάνης προστατευμένη από την υγρασία και τη φθορά. Στην ετικέτα υπήρχαν οι ακόλουθες πληροφορίες: τίτλος έργου. κωδικός αριθμός δείγματος. ημερομηνία δειγματοληψίας. σύντομη περιγραφή τρόπου δειγματοληψίας. ένδειξη βάθους ανώτερου και κατώτερου τμήματος του δείγματος. Τα δείγματα τοποθετήθηκαν σε ειδικά ξύλινα κιβώτια, που έφεραν συνοπτικά στοιχεία του περιεχομένου τους. Τίτλος του έργου. Ονομασία της γεώτρησης. Ανώτερο και κατώτερο βάθος του περιεχομένου δείγματος. Αύξοντα αριθμό κιβωτίου Η περιγραφή των δειγμάτων συσχετίσθηκε με τις γεωλογικές πληροφορίες επιφανείας και υπεδάφους καθώς και από τις υπάρχουσες εμφανίσεις των σχηματισμών στην ευρύτερη περιοχή. Μετά το πέρας όλων των εργασιών υπαίθρου όλα τα δείγματα 13

14 μεταφέρθηκαν στο εργαστήριο της εταιρείας ΓΕΩΔΥΝΑΜΙΚΗ Ε.Π.Ε. για την εκτέλεση των εργαστηριακών δοκιμών, που απαιτούνται για τον προσδιορισμό των φυσικών και μηχανικών χαρακτηριστικών τους. 4.3 Δοκιμή Πρότυπης Διείσδυσης (NSPT) Οι δοκιμές διεισδύσεως έγιναν μέσα στη γεώτρηση με την πρότυπο μέθοδο SPT (προδιαγραφή Ε106-86, παρ. 8). Κατά τη δοκιμή αυτή μετρείται ο αριθμός των κρούσεων, που χρειάζεται για τη διείσδυση του τυποποιημένου δειγματολήπτη (Terzaghi) κατά 15 εκ. τρεις φορές διαδοχικά. Από τις μετρήσεις αυτές λαμβάνεται το άθροισμα των κρούσεων των δύο τελευταίων διεισδύσεων, που καλείται αριθμός κρούσεων Ν. Όταν η διείσδυση είναι μικρότερη από 15 εκ. για 50 κρούσεις, τότε η δοκιμή διακόπτεται (άρνηση σε διείσδυση). Όταν οι τιμές του Ν προέρχονται από λεπτόκοκκο ή ιλυώδη κορεσμένη άμμο και εφόσον ισχύει Ν > 15, έχουν ανάγκη διορθώσεως (Ν') με την βοήθεια της ημιεμπειρικής σχέσης που ακολουθεί, έτσι ώστε να λαμβάνεται υπόψη τάση που έχουν τα κορεσμένα αμμώδη υλικά να διαστέλλονται κατά την διάρκεια διατμήσεως υπό αστράγγιστες συνθήκες. Στην παρούσα γεώτρηση δεν απαιτείται διόρθωση λόγω της απουσίας υδροφόρου ορίζοντα. Τα αποτελέσματα των δοκιμών έχουν σχεδιαστεί παράλληλα με την εδαφική τομή της γεώτρησης, έτσι ώστε να φαίνεται καλύτερα η συνάρτηση του εδαφικού είδους προς τον αριθμό των κρούσεων. Στον Πίνακα 3 δίνεται ο αριθμός των κρούσεων που μετρήθηκαν κατά την διείσδυση του πρότυπου δειγματολήπτη κατά 15 εκ. καθώς και ο αριθμός Πίνακας 3. Αποτελέσματα δοκιμών διείσδυσης SPT ΓΕΩΤΡΗΣΗ ΒΑΘΟΣ (m) ΚΡΟΥΣΕΙΣ / 15 cm Ν Ν Γ 1 2,00 2, ,00 4, ,00 7,

15 ΓΕΩΛΟΓΟΣ ΑΠΘ 5. ΣΤΡΩΜΑΤΟΓΡΑΦΙΚΗ ΔΙΑΡΘΡΩΣΗ ΤΩΝ ΕΔΑΦΩΝ ΣΤΗΝ ΘΕΣΗ ΤΟΥ ΕΡΓΟΥ Oι σχηματισμός που αναγνωρίστηκε στην περιοχή του έργου σύμφωνα με την γεωλογική περιγραφή που πραγματοποιήθηκε στα δείγματα των εκτελεσθείσθέντων γεωτρήσεων, παρουσιάζεται στο Σχήμα 7 και είναι ο εξής: Καστανή άργιλος κατά τόπους με άμμο (Στρώμα 1) Καστανή άργιλος Καστανό Στρώμα 1, μέχρι το τέλος της γεώτρησης Σχήμα 7. Τομή δειγματοληπτικής γεώτρησης Όπως προκύπτει, οι διακριτοί εδαφικοί σχηματισμοί που εμφανίζονται στην περιοχή μελέτης είναι ένας (1) και θα αναφέρεται στο εξής ως Στρώμα

16 ΓΕΩΛΟΓΟΣ ΑΠΘ 6. Παρουσίαση αποτελεσμάτων Εκτός από τα συνοπτικά αποτελέσματα των συγκεντρωτικών πινάκων για κάθε δείγμα που εξετάστηκε δίνονται επίσης στο παράρτημα τα ακόλουθα διαγράμματα: i. Κοκκομετρική καμπύλη, όπου αναγράφονται ιδιαιτέρως τα ποσοστά άμμου, ιλύος και αργίλου, ο συντελεστής ομοιομορφίας, τα όρια ATTERBERG, ο χαρακτηρισμός του δείγματος κατά AUSCS και κατά AASHTO, η φυσική υγρασία και ο δείκτης συνεκτικότητας του δείγματος. ii. iii. iv. Το διάγραμμα διατμητικής τάσης - παραμόρφωσης της δοκιμής διάτμησης. Το διάγραμμα τάσεων - καθιζήσεων της δοκιμής συμπιεσομέτρου μαζί με το διάγραμμα τάσεων - μέτρου συμπιέσεως. Το διάγραμμα χρόνου - καθίζησης της δοκιμής συμπιεσομέτρου. v. Το διάγραμμα τάσεων - δείκτου κενών της δοκιμής συμπιεσομέτρου. vi. vii. Το διάγραμμα τάσεων - συντελεστή συμπιεστότητας της δοκιμής συμπιεσομέτρου. Το διάγραμμα τάσεων - παραμορφώσεων της δοκιμής ανεμποδίστου θλίψης Ό συντάξας Ειρηναίος Γουλούλης, Τεχνικός Γεωλόγος 16

17 ΓΕΩΛΟΓΟΣ ΑΠΘ 9. ΒΙΒΛΙΟΓΡΑΦΙΑ - Μουντράκης, Δ., (1985) Γεωλογία της Ελλάδος, Εκδόσεις University Studio Press. - Eλληνικός Αντισεισμικός Κανονισμός 2000 (ΕΑΚ 2000). Έκδοση ΟΑΣΠ. - Papazachos, B., Papazachou, C., (1997) The earthquakes of Greece, Eκδόσεις Ζήτη. - Αναγνωστόπουλος, Χ., Γεωργιάδης, Μ., Πιτιλάκης, Κ., (1995) Αντιστηρίξεις και Θεμελιώσεις, Εκδόσεις Α.Π.Θ. - Παπαχαρίσης, Ν., Μάνου-Ανδρεάδη, Ν., Γραμματικόπουλος, Ι., (1999) Γεωτεχνική Μηχανική, Έρευνα Γεωτρήσεις Εργαστήριο, Εκδόσεις Αδελφών Κυριακίδη Α.Ε. - Bowles, J. E. (1974) Foundation analysis and design, Mc-Graw and Hill. - DIN 4017 (1979) Shallow foundations, Deutsche Norm. - Richard, P., Weber, (1999) Engineering Properties of Soils. - ΝΑVFAC DM 7.1 & 7.2 Department of the Navy, (1982) Properties based on Standard Proctor Maximum Density - Στ. Τσότσος (2000), Ειδικές θεμελιώσεις, Υπηρεσία Δημοσιευμάτων Α.Π.Θ. - Myslivec A. and Kysela Z. (1978) The bearing capacity of building foundation, Elsevier Scientific Publications, Amsterdam. - Poulos, H.G. and Davis, E.H. (1974) Elastic Solutions for Soil and Rock Mechanics, New York, John Wiley and Sons. - Hugon et Costes, (1959) Le Boullanage des Roches. 17

18 ΓΕΩΛΟΓΟΣ ΑΠΘ ΠΑΡΑΡΤΗΜΑ 18

19 ΓΕΩΛΟΓΟΣ ΑΠΘ Τοπογραφικό σχέδιο 19

20 ΓΕΩΛΟΓΟΣ ΑΠΘ Mητρώα δειγματοληπτικών γεωτρήσεων

21 ΓΕΩΛΟΓΟΣ ΑΠΘ Δελτία εργαστηριακών δοκιμών

22 ΓΕΩΛΟΓΟΣ ΑΠΘ Φωτογραφική αποτύπωση θέσεων & δειγμάτων

23 ΓΕΩΛΟΓΟΣ ΑΠΘ Γεώτρηση Γ1

24 ΓΕΩΛΟΓΟΣ ΑΠΘ 1ο κασάκι της Γ1 από 0 5m 2ο κασάκι της Γ1 από 5 10m

25 ΓΕΩΛΟΓΟΣ ΑΠΘ Γεώτρηση Γ2 1ο κασάκι της Γ1 από 0 5m
