1 Σταθμός σύνδεσης Dell WD19 Οδηγός χρήσης Μοντέλο σύμφωνα με τους κανονισμούς: K20A Τύπος σύμφωνα με τους κανονισμούς: K20A001

2 Σημείωση, προσοχή και προειδοποίηση ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ υποδεικνύει σημαντικές πληροφορίες που σας βοηθούν να χρησιμοποιείτε καλύτερα το προϊόν σας. ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδεικνύει είτε ενδεχόμενη ζημιά στο υλισμικό είτε απώλεια δεδομένων και σας ενημερώνει για τον τρόπο με τον οποίο μπορείτε να αποφύγετε το πρόβλημα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει ότι υπάρχει το ενδεχόμενο να προκληθούν υλική ζημιά και απλός ή θανάσιμος τραυματισμός Dell Inc. ή οι θυγατρικές της. Με επιφύλαξη κάθε νόμιμου δικαιώματος. Οι ονομασίες Dell, EMC και άλλα συναφή εμπορικά σήματα είναι εμπορικά σήματα της Dell Inc. ή των θυγατρικών της. Όλα τα υπόλοιπα εμπορικά σήματα ενδέχεται να είναι εμπορικά σήματα των αντίστοιχων κατόχων τους Αναθ. A00

3 Πίνακας περιεχομένων 1 Εισαγωγή Περιεχόμενα συσκευασίας Απαιτήσεις υλικού Αναγνώριση εξαρτημάτων και δυνατοτήτων Σημαντικές πληροφορίες...12 Ενημέρωση του συνόλου προγραμμάτων οδήγησης του σταθμού σύνδεσης Dell WD Γρήγορη ρύθμιση υλικού Ρύθμιση εξωτερικών οθονών...16 Ενημέρωση προγραμμάτων οδήγησης γραφικών για τον υπολογιστή σας...16 Διαμόρφωση οθονών...16 Εύρος ζώνης οθόνης...17 Πίνακας αναλύσεων οθόνης Αφαίρεση της μονάδας καλωδίου USB Type-C Τεχνικές προδιαγραφές...23 Ενδεικτικές λυχνίες LED κατάστασης Λυχνία LED προσαρμογέα ισχύος Ενδεικτική λυχνία κατάστασης σταθμού σύνδεσης Προδιαγραφές σταθμού σύνδεσης...24 Σύνδεσμοι εισόδου/εξόδου (I/O) Επισκόπηση Dell ExpressCharge και ExpressCharge boost Ενημέρωση προγράμματος οδήγησης και υλικολογισμικού του σταθμού σύνδεσης Dell Αυτόνομο βοηθητικό πρόγραμμα ενημέρωσης υλικολογισμικού σταθμού σύνδεσης Συνήθεις ερωτήσεις Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD Συμπτώματα και λύσεις Λήψη βοήθειας Επικοινωνία με την Dell Πίνακας περιεχομένων 3

4 1 Εισαγωγή Ο Σταθμός σύνδεσης Dell WD19 είναι μια συσκευή η οποία συνδέει όλες τις ηλεκτρονικές συσκευές με τον υπολογιστή σας, χρησιμοποιώντας διασύνδεση καλωδίου USB Type-C. Η σύνδεση του υπολογιστή με τον σταθμό σύνδεσης σάς επιτρέπει να έχετε πρόσβαση σε όλες τις περιφερειακές συσκευές (ποντίκι, πληκτρολόγιο, στερεοφωνικά ακουστικά, εξωτερικό σκληρό δίσκο και οθόνες μεγάλων διαστάσεων) χωρίς να χρειάζεται να συνδέετε καθεμία από αυτές με τον υπολογιστή. ΠΡΟΣΟΧΗ: ΠΡΙΝ να χρησιμοποιήσετε τον σταθμό σύνδεσης, ενημερώστε το BIOS του υπολογιστή σας, τα προγράμματα οδήγησης γραφικών του υπολογιστή και τα προγράμματα οδήγησης / το υλικολογισμικό του Σταθμού σύνδεσης Dell WD19 στις πιο πρόσφατες εκδόσεις που διατίθενται στη διεύθυνση Εάν χρησιμοποιηθούν παλαιότερες εκδόσεις του BIOS και των προγραμμάτων οδήγησης, ο σταθμός σύνδεσης μπορεί να μην αναγνωρίζεται από τον υπολογιστή ή να μη λειτουργεί άριστα. Ανατρέξτε στο κεφάλαιο Σημαντικές πληροφορίες για λεπτομερείς οδηγίες σχετικά με τον τρόπο ενημέρωσης του BIOS και των προγραμμάτων οδήγησης γραφικών, προτού χρησιμοποιήσετε τον Σταθμό σύνδεσης Dell WD19. 4 Εισαγωγή

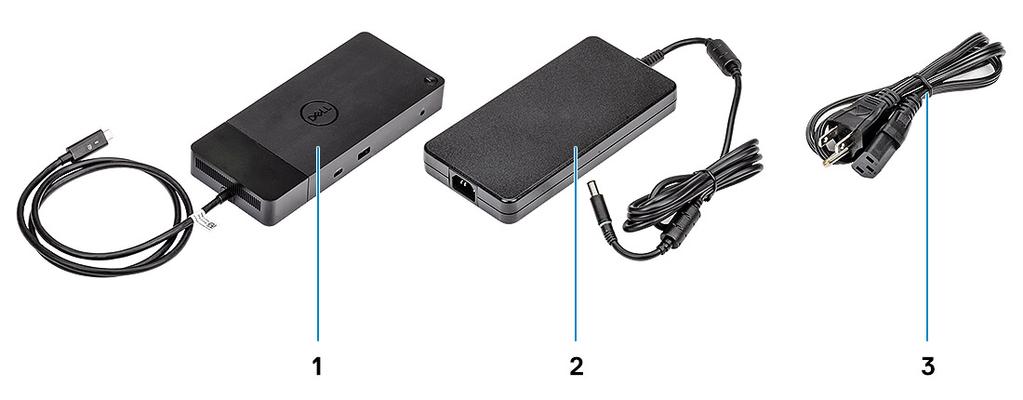

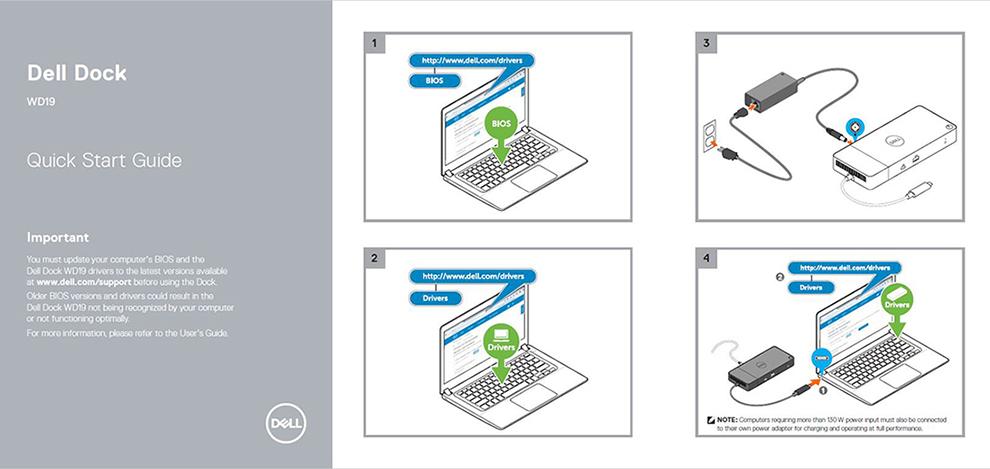

5 2 Περιεχόμενα συσκευασίας Ο σταθμός σύνδεσης παραδίδεται με τα εξαρτήματα που παρουσιάζονται παρακάτω. Βεβαιωθείτε ότι έχετε παραλάβει όλα τα εξαρτήματα και, εάν λείπει κάτι, επικοινωνήστε με την Dell (ανατρέξτε στο τιμολόγιο για τα στοιχεία επικοινωνίας). Πίνακας 1. Περιεχόμενα συσκευασίας Περιεχόμενα Προδιαγραφές 1 Σταθμός σύνδεσης με καλώδιο USB Type-C 2 Προσαρμογέας ισχύος 3 Καλώδιο ηλεκτρικής τροφοδοσίας Οδηγός γρήγορης ρύθμισης (QSG) Περιεχόμενα συσκευασίας 5

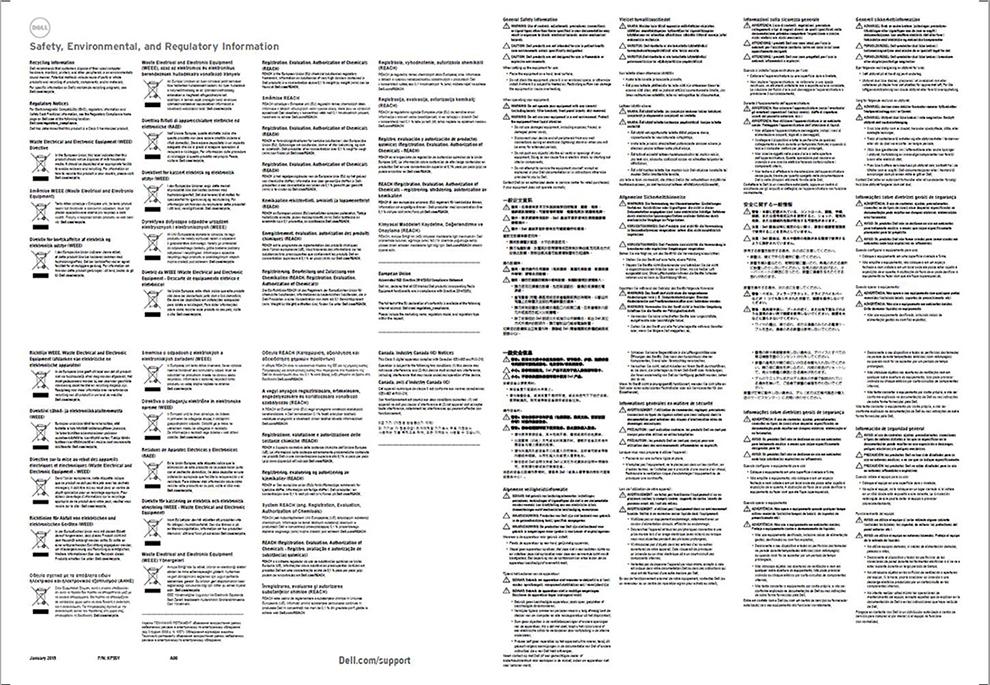

6 Περιεχόμενα Προδιαγραφές Πληροφορίες για την ασφάλεια, το περιβάλλον και τις κανονιστικές διατάξεις 6 Περιεχόμενα συσκευασίας

7 3 Απαιτήσεις υλικού Πριν χρησιμοποιήσετε τον σταθμό σύνδεσης, βεβαιωθείτε ότι ο φορητός ή ο επιτραπέζιος υπολογιστής σας διαθέτει θύρα DisplayPort μέσω USB Type-C που υποστηρίζει τον σταθμό σύνδεσης. Πίνακας 2. Συστήματα που υποστηρίζει η Dell και συνιστώμενοι σταθμοί σύνδεσης Προϊόν Αριθμός μοντέλου WD W με παροχή ισχύος 90 W Latitude in-1, 3400, 3490, 3500 και 3590 Latitude 5280, in-1, 5289, 5290, in-1, in-1, 5300, 5400, 5480, 5490, 5500, 5580 και 5590 Συνιστώμενες Υποστηρίζεται WD W με παροχή ισχύος 130 W Υποστηρίζεται Υποστηρίζεται Latitude 5491 και 5591 Δεν υποστηρίζεται Υποστηρίζεται Latitude in-1, 7280, 7285, 7290, 7300, 7380, 7389, 7390, in-1, 7400, in-1, 7480 και 7490 Υποστηρίζεται Υποστηρίζεται Precision 3520, 3530 και 3540 Δεν υποστηρίζεται Υποστηρίζεται Precision 5520, 5530 και in-1 Δεν υποστηρίζεται Υποστηρίζεται Precision 7520 και 7720 Δεν υποστηρίζεται Υποστηρίζεται Precision 7530 και 7730 Δεν υποστηρίζεται Υποστηρίζεται Rugged 5420, 5424 και 7420 Υποστηρίζεται Συνιστώμενες XPS 9360, 9365, 9370 και 9380 Υποστηρίζεται Υποστηρίζεται XPS 9560, 9570 και 9575 Δεν υποστηρίζεται Υποστηρίζεται ΣΗΜΕΙΩΣΗ: Οι παρακάτω πλατφόρμες υποστηρίζονται με Ubuntu 18.04: Latitude 5300, 5400, 5500, 7300 και 7400 Precision 3530 και 3540 XPS 9380 Απαιτήσεις υλικού 7

8 Αναγνώριση εξαρτημάτων και δυνατοτήτων 4 Αριθμός 1. Όψη πάνω πλευράς 1 Κουμπί αναστολής λειτουργίας/αφύπνισης/λειτουργίας ΣΗΜΕΙΩΣΗ: Το κουμπί του σταθμού σύνδεσης έχει σχεδιαστεί για να λειτουργεί όπως το κουμπί λειτουργίας του συστήματός σας. Εάν συνδέσετε τον Σταθμό σύνδεσης Dell WD19 στους υποστηριζόμενους υπολογιστές Dell, το κουμπί του σταθμού σύνδεσης λειτουργεί όπως το κουμπί λειτουργίας του υπολογιστή σας και μπορείτε να το χρησιμοποιείτε για να ενεργοποιήσετε τον υπολογιστή, να αναστείλετε τη λειτουργία του υπολογιστή και για να επιβάλετε τον τερματισμό λειτουργίας του υπολογιστή. ΣΗΜΕΙΩΣΗ: Το κουμπί του σταθμού σύνδεσης δεν λειτουργεί κατά τη σύνδεση με μη υποστηριζόμενους υπολογιστές Dell ή με υπολογιστές άλλου κατασκευαστή. 8 Αναγνώριση εξαρτημάτων και δυνατοτήτων

9 Αριθμός 2. Μπροστινή όψη 1 Θύρα USB 3.1 Gen1/Gen2 Type-C 2 Θύρα USB 3.1 Gen1 με PowerShare 3 Θύρα σετ ακουστικών-μικροφώνου Αριθμός 3. Αριστερή όψη 1 Υποδοχή σφηνοειδούς κλειδαριάς Αναγνώριση εξαρτημάτων και δυνατοτήτων 9

10 2 Υποδοχή κλειδαριάς Kensington Αριθμός 4. Πίσω όψη 1 Θύρα line-out 2 Θύρα DisplayPort 1.4 (2) 3 Θύρα HDMI2.0 4 USB 3.1 Gen1/Gen2 Type-C με DisplayPort USB 3.1 Gen1 (2) 6 Σύνδεσμος δικτύου (RJ-45) 7 Σύνδεσμος ηλεκτρικής τροφοδοσίας 10 Αναγνώριση εξαρτημάτων και δυνατοτήτων

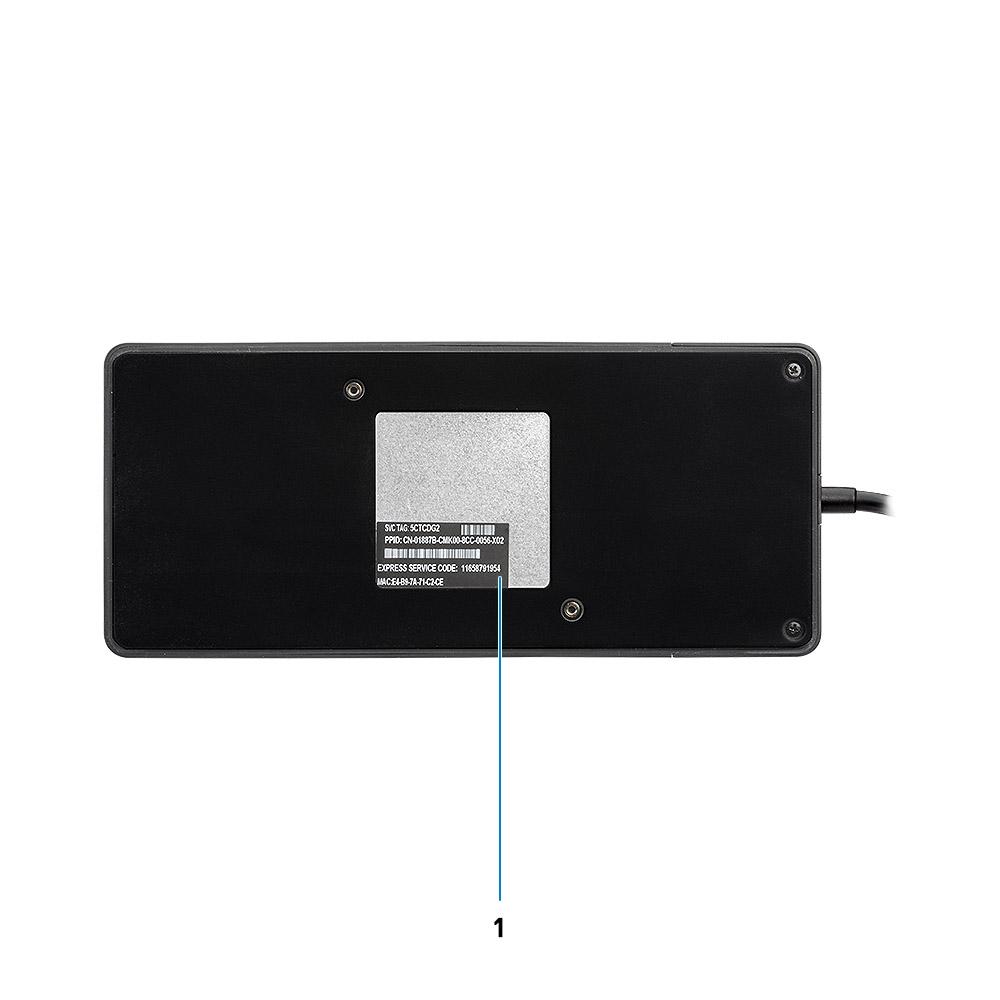

11 Αριθμός 5. Όψη κάτω πλευράς 1 Ετικέτα εξυπηρέτησης Αναγνώριση εξαρτημάτων και δυνατοτήτων 11

12 5 Σημαντικές πληροφορίες Πριν χρησιμοποιήσετε τον σταθμό σύνδεσης, πρέπει να ενημερώσετε το BIOS και τα προγράμματα οδήγησης του υπολογιστή σας, καθώς και τα προγράμματα οδήγησης/το υλικολογισμικό του σταθμού σύνδεσης Dell στις τελευταίες εκδόσεις που υπάρχουν στη διεύθυνση Παλαιότερες εκδόσεις του BIOS και των προγραμμάτων οδήγησης μπορεί να έχουν ως αποτέλεσμα να μην αναγνωρίζεται ο σταθμός σύνδεσης από τον υπολογιστή σας ή να μην λειτουργεί με βέλτιστο τρόπο. Η Dell συνιστά ιδιαίτερα τις παρακάτω εφαρμογές για την αυτοματοποίηση της εγκατάστασης του BIOS, του υλικολογισμικού, του προγράμματος οδήγησης και των κρίσιμων ενημερώσεων που αφορούν ειδικά το σύστημα και τον σταθμό σύνδεσης που διαθέτετε: Dell Update - μόνο για συστήματα Dell XPS, Inspiron ή Vostro. Dell Command Update - για συστήματα Dell Latitude, Dell Precision ή XPS. Αυτές οι εφαρμογές είναι διαθέσιμες για λήψη στη σελίδα Drivers & Downloads (Προγράμματα οδήγησης και στοιχεία λήψης) για το προϊόν που διαθέτετε, στη διεύθυνση Ενημέρωση του συνόλου προγραμμάτων οδήγησης του σταθμού σύνδεσης Dell WD19 ΣΗΜΕΙΩΣΗ: Κατά τη διάρκεια της εγκατάστασης των προγραμμάτων οδήγησης, ο σταθμός σύνδεσης πρέπει να είναι συνδεδεμένος στον υπολογιστή. Για πλήρη υποστήριξη του σταθμού σύνδεσης Dell WD19 νέας γενιάς, συνιστάται ιδιαιτέρως η εγκατάσταση των ακόλουθων BIOS/ προγραμμάτων οδήγησης στα λειτουργικά συστήματα Windows 64 bit: 1 Μεταβείτε στη διεύθυνση και επιλέξτε Detect Product (Εντοπισμός προϊόντος) για αυτόματο εντοπισμό του προϊόντος που διαθέτετε ή καταχωρίστε την Ετικέτα εξυπηρέτησης του υπολογιστή σας στο πεδίο Enter a Service Tag or Express Service Code (Εισαγωγή ετικέτας εξυπηρέτησης ή κωδικού ταχείας εξυπηρέτησης) ή κάντε κλικ στην επιλογή View Products (Προβολή προϊόντων) για να μεταβείτε στο μοντέλο του υπολογιστή σας. 2 Ενημερώστε το σύστημα με την πιο πρόσφατη διαθέσιμη έκδοση του BIOS. Αυτή είναι διαθέσιμη για λήψη στη διεύθυνση dell.com/support, στην ενότητα "BIOS". Κάντε επανεκκίνηση του υπολογιστή πριν περάσετε στο επόμενο βήμα. 3 Εγκαταστήστε την τελευταία έκδοση των προγραμμάτων οδήγησης γραφικών HD/nVIDIA/AMD που είναι διαθέσιμη για το σύστημα. Αυτή είναι διαθέσιμη για λήψη στη διεύθυνση Κάντε επανεκκίνηση του υπολογιστή πριν περάσετε στο επόμενο βήμα. 4 Εγκαταστήστε το πρόγραμμα οδήγησης ελεγκτή Realtek USB GBE Ethernet για τον Σταθμό σύνδεσης Dell WD19 που είναι διαθέσιμο για το σύστημά σας. Αυτό είναι διαθέσιμο για λήψη στη διεύθυνση dell.com/support, στην ενότητα "Docks/Stand" (Σταθμοί σύνδεσης/βάσεις). 5 Εγκαταστήστε το πρόγραμμα οδήγησης ήχου Realtek USB για τον Σταθμό σύνδεσης Dell WD19 που είναι διαθέσιμο για τον υπολογιστή σας. Αυτό είναι διαθέσιμο για λήψη στη διεύθυνση dell.com/support, στην ενότητα "Docks/Stands" (Σταθμοί σύνδεσης/βάσεις). 12 Σημαντικές πληροφορίες

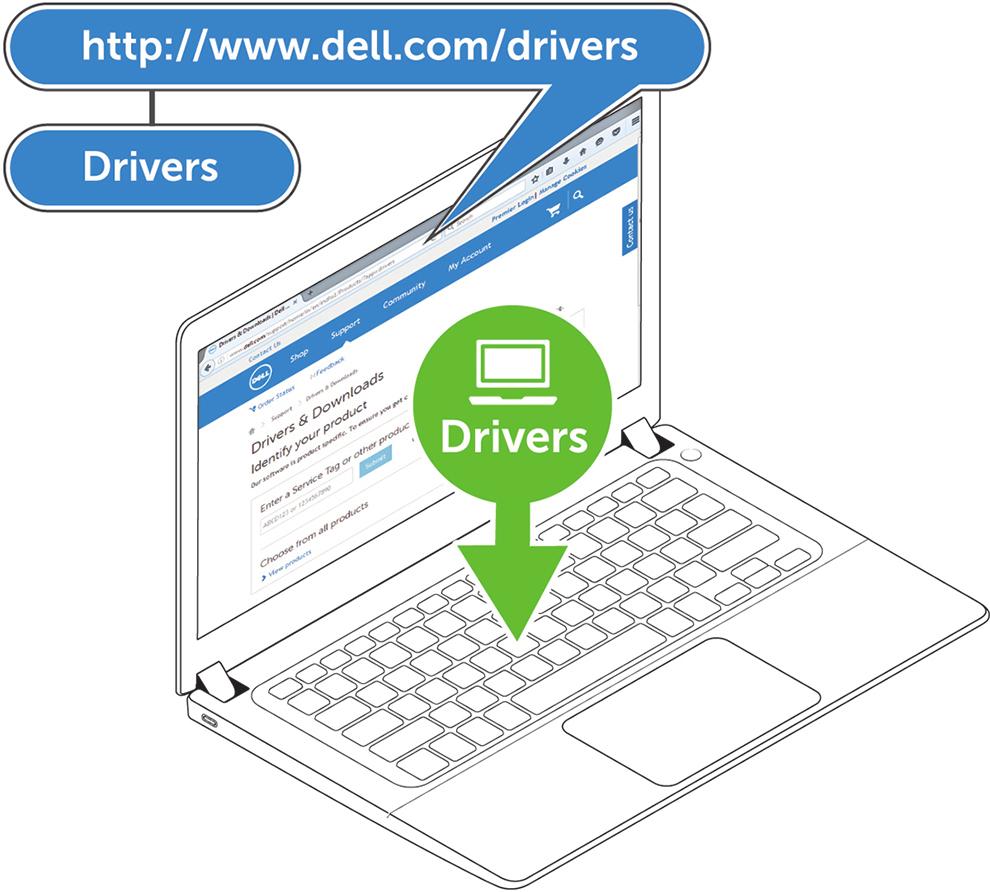

13 6 Γρήγορη ρύθμιση υλικού 1 Ενημερώστε το BIOS, τα γραφικά και τα προγράμματα οδήγησης του συστήματος σας στη διεύθυνση drivers. Γρήγορη ρύθμιση υλικού 13

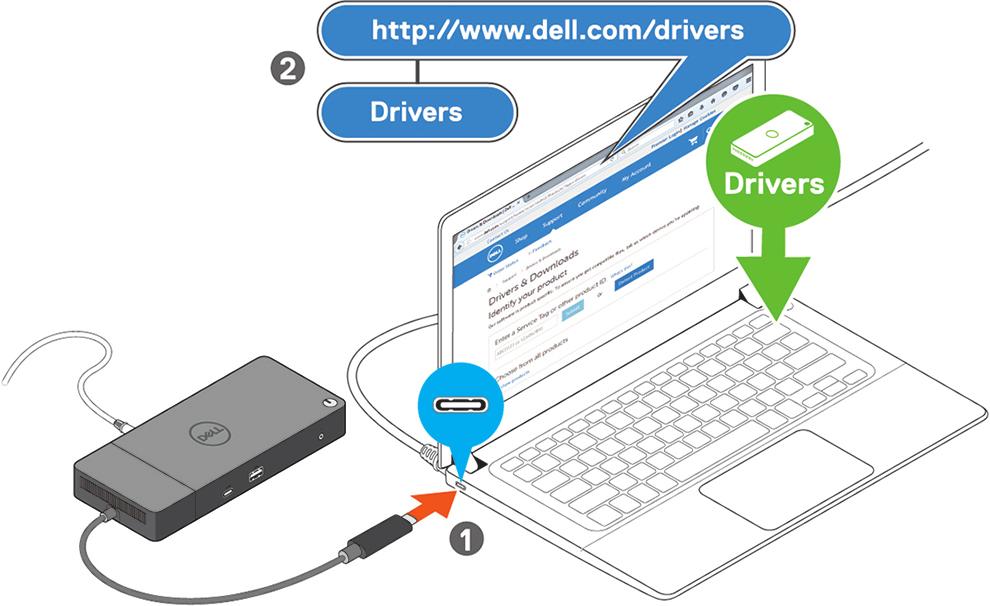

14 2 Συνδέστε τον προσαρμογέα AC σε μια πρίζα. Στη συνέχεια, συνδέστε τον προσαρμογέα AC στην είσοδο ηλεκτρικής τροφοδοσίας 7,4 mm DC-in στον Σταθμό σύνδεσης Dell WD19. Αριθμός 6. Σύνδεση με το μετασχηματιστή AC 3 Συνδέστε το βύσμα USB Type-C στον υπολογιστή. Ενημερώστε το υλικολογισμικό του Σταθμού σύνδεσης Dell WD19 από τη διεύθυνση 14 Γρήγορη ρύθμιση υλικού

15 Αριθμός 7. Σύνδεση του συνδέσμου USB Type-C 4 Αν χρειάζεται, μπορείτε να συνδέσετε πολλές οθόνες στον σταθμό σύνδεσης. Αριθμός 8. Σύνδεση πολλών οθονών Γρήγορη ρύθμιση υλικού 15

16 Ρύθμιση εξωτερικών οθονών Ενημέρωση προγραμμάτων οδήγησης γραφικών για τον υπολογιστή σας Τα λειτουργικά συστήματα Microsoft Windows περιλαμβάνουν μόνο προγράμματα οδήγησης γραφικών VGA. Συνεπώς, για βέλτιστη απόδοση των γραφικών, συνιστάται η εγκατάσταση των κατάλληλων προγραμμάτων οδήγησης γραφικών της Dell για τον υπολογιστή σας. Μπορείτε να τα εγκαταστήσετε από τη διεύθυνση dell.com/support, στην ενότητα "Video" ΣΗΜΕΙΩΣΗ: 1 Για τη διακριτή κάρτα γραφικών nvidia στα υποστηριζόμενα συστήματα Dell: a b Αρχικά, εγκαταστήστε το κατάλληλο πρόγραμμα οδήγησης γραφικών Intel Media Adapter για τον υπολογιστή σας. Στη συνέχεια, εγκαταστήστε το κατάλληλο πρόγραμμα οδήγησης διακριτής κάρτας γραφικών nvidia για τον υπολογιστή σας. 2 Για τη διακριτή κάρτα γραφικών AMD στα υποστηριζόμενα συστήματα Dell: a b Αρχικά, εγκαταστήστε το κατάλληλο πρόγραμμα οδήγησης γραφικών Intel Media Adapter για τον υπολογιστή σας. Στη συνέχεια, εγκαταστήστε το κατάλληλο πρόγραμμα οδήγησης διακριτής κάρτας γραφικών AMD για τον υπολογιστή σας. Διαμόρφωση οθονών Εάν συνδέσετε δύο οθόνες, ακολουθήστε αυτά τα βήματα: 1 Κάντε κλικ στο κουμπί Έναρξη και επιλέξτε Ρυθμίσεις. 2 Κάντε κλικ στο στοιχείο Σύστημα και επιλέξτε Οθόνη Ρύθμιση εξωτερικών οθονών

17 3 Στην ενότητα Οθόνες πολλαπλής αναπαραγωγής, επιλέξτε Επέκταση των οθονών. Εύρος ζώνης οθόνης Για να λειτουργούν σωστά, οι εξωτερικές οθόνες απαιτούν ένα συγκεκριμένο εύρος ζώνης. Οι οθόνες υψηλότερης ανάλυσης απαιτούν μεγαλύτερο εύρος ζώνης. Το HBR2 είναι DP 1.2 (5,4 Gbps μέγιστος ρυθμός σύνδεσης ανά λωρίδα). Με τον φόρτο DP, ο πραγματικός ρυθμός μεταφοράς δεδομένων είναι 4,3 Gbps ανά λωρίδα. Το HBR3 είναι DP 1.4 (8,1 Gbps μέγιστος ρυθμός σύνδεσης ανά λωρίδα). Με τον φόρτο DP, ο πραγματικός ρυθμός μεταφοράς δεδομένων είναι 6,5 Gbps ανά λωρίδα. Πίνακας 3. Εύρος ζώνης οθόνης Ανάλυση Οθόνη 1 x FHD (1.920 x Hz Οθόνη 1 x QHD (2.560 x Hz Οθόνη 1 x 4K (3.840 x Hz Οθόνη 1 x 4K (3.840 x Hz Ελάχιστο απαιτούμενο εύρος ζώνης 3,2 Gbps 5,6 Gbps 6,2 Gbps 12,5 Gbps Πίνακας αναλύσεων οθόνης Πίνακας 4. WD19 Διαθέσιμο εύρος θύρας οθόνης Μονή οθόνη (μέγιστη ανάλυση) Διπλή οθόνη (μέγιστη ανάλυση) Τριπλή οθόνη (μέγιστη ανάλυση) HBR2 (λωρίδες HBR2 x2 8,6 Gbps) DP1.4/HDMI2.0/MFDP Type-C: 4K (3.840 x Hz DP1.4 + DP1.4: FHD (1.920 x Hz DP1.4 + DP1.4 + HDMI2.0: 1 x FHD (1.920 x Hz Ρύθμιση εξωτερικών οθονών 17

18 Διαθέσιμο εύρος θύρας οθόνης Μονή οθόνη (μέγιστη ανάλυση) Διπλή οθόνη (μέγιστη ανάλυση) Τριπλή οθόνη (μέγιστη ανάλυση) DP1.4 + HDMI2.0: FHD (1.920 x Hz DP1.4 + MFDP Type-C: FHD (1.920 x Hz 2 x HD (1.280 x Hz DP1.4 + DP1.4 + MFDP Type- C: 1 x FHD (1.920 x Hz 2 x HD (1.280 x Hz HBR3 (λωρίδες HBR3 x2 12,9 Gbps) DP1.4/HDMI2.0/MFDP Type-C: 4K (3.840 x Hz DP1.4 + DP1.4: QHD (2.560 x Hz DP1.4 + HDMI2.0: QHD (2.560 x Hz DP1.4 + MFDP Type-C: QHD (2.560 x Hz DP1.4 + DP1.4 + HDMI2.0: FHD (1.920 x Hz DP1.4 + DP1.4 + MFDP Type- C: FHD (1.920 x Hz ΣΗΜΕΙΩΣΗ: Οι θύρες Type-C HDMI2.0 και MFDP (DisplayPort πολλαπλών λειτουργιών) στο πίσω μέρος όλων των σταθμών σύνδεσης της οικογένειας WD19 εναλλάσσονται μεταξύ τους. Οι θύρες Type-C HDMI2.0 και MFDP δεν μπορούν να υποστηρίξουν ταυτόχρονα διπλές οθόνες. Κάθε φορά μπορεί να χρησιμοποιηθεί μόνο μία από αυτές τις θύρες ως συσκευή οθόνης. ΣΗΜΕΙΩΣΗ: Εάν χρησιμοποιούνται οθόνες υψηλότερης ανάλυσης, το πρόγραμμα οδήγησης γραφικών αποφασίζει με βάση τις προδιαγραφές και τη διαμόρφωση της οθόνης. Ορισμένες αναλύσεις μπορεί να μην υποστηρίζονται, οπότε καταργούνται από τον Πίνακα ελέγχου οθόνης των Windows. ΣΗΜΕΙΩΣΗ: Το λειτουργικό σύστημα Linux δεν έχει δυνατότητα απενεργοποίησης της ενσωματωμένης οθόνης, οι αριθμοί των εξωτερικών οθονών θα είναι μία λιγότερη από τους αριθμούς των οθονών που παρατίθενται στους παραπάνω πίνακες. Εάν ο ρυθμός μεταφοράς δεδομένων θύρας οθόνης είναι HBR2, τότε η μέγιστη ανάλυση που υποστηρίζει το Linux είναι x (το άθροισμα της ενσωματωμένης οθόνης και της εξωτερικής οθόνης). ΣΗΜΕΙΩΣΗ: Η υποστήριξη της ανάλυσης εξαρτάται επίσης από την ανάλυση EDID (Extended Display Identification Data - Δεδομένα αναγνώρισης εκτεταμένης οθόνης). 18 Ρύθμιση εξωτερικών οθονών

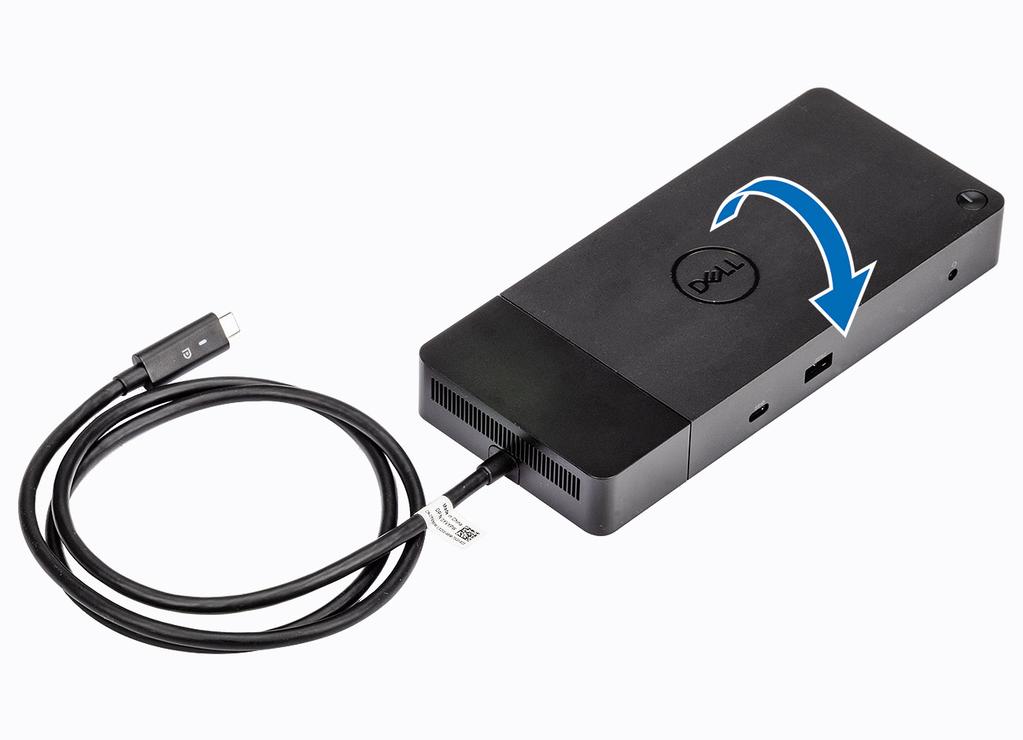

19 Αφαίρεση της μονάδας καλωδίου USB Type-C 8 Ο Σταθμός σύνδεσης Dell WD19 παραδίδεται με το καλώδιο USB Type-C συνδεδεμένο. Για να αφαιρέσετε/αλλάξετε τη μονάδα καλωδίου, ακολουθήστε τα εξής βήματα: 1 Αναποδογυρίστε τον σταθμό σύνδεσης. Αφαίρεση της μονάδας καλωδίου USB Type-C 19

20 2 Αφαιρέστε τις δύο βίδες M2,5 x 5 [1] και αναποδογυρίστε τον σταθμό σύνδεσης [2]. 20 Αφαίρεση της μονάδας καλωδίου USB Type-C

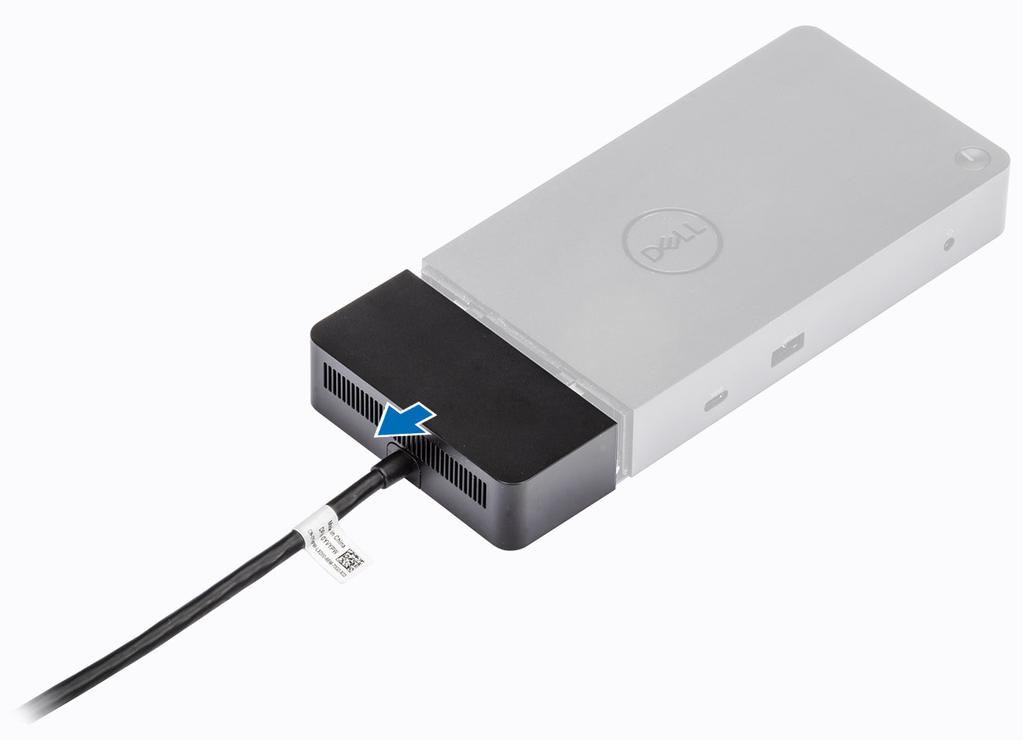

21 3 Τραβήξτε και απομακρύνετε προσεκτικά τη μονάδα καλωδίου από τον σταθμό σύνδεσης. Αφαίρεση της μονάδας καλωδίου USB Type-C 21

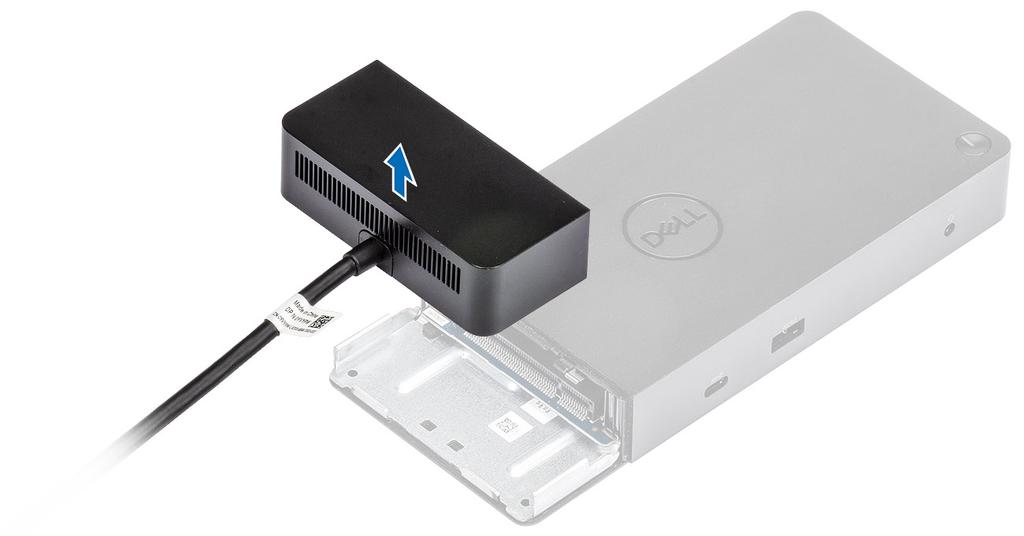

22 4 Ανασηκώστε και αφαιρέστε τη μονάδα καλωδίου USB Type-C από τον σύνδεσμό της μέσα στον σταθμό σύνδεσης. 22 Αφαίρεση της μονάδας καλωδίου USB Type-C

23 9 Τεχνικές προδιαγραφές Θέματα: Ενδεικτικές λυχνίες LED κατάστασης Προδιαγραφές σταθμού σύνδεσης Σύνδεσμοι εισόδου/εξόδου (I/O) Επισκόπηση Dell ExpressCharge και ExpressCharge boost Ενδεικτικές λυχνίες LED κατάστασης Λυχνία LED προσαρμογέα ισχύος Πίνακας 5. Ενδεικτική λυχνία LED προσαρμογέα ισχύος Κατάσταση Ο προσαρμογέα ισχύος είναι συνδεδεμένος σε πρίζα τοίχου Συμπεριφορά λυχνίας LED Συνεχώς αναμμένη σε λευκό χρώμα Ενδεικτική λυχνία κατάστασης σταθμού σύνδεσης Πίνακας 6. Ενδεικτικές λυχνίες LED σταθμού σύνδεσης Κατάσταση Ο σταθμός σύνδεσης λαμβάνει ρεύμα από τον προσαρμογέα ισχύος Συμπεριφορά λυχνίας LED Συνεχώς αναμμένη σε λευκό χρώμα Πίνακας 7. Ενδεικτικές λυχνίες LED καλωδίου Κατάσταση Ο κεντρικός υπολογιστής με σύνδεση USB Type-C υποστηρίζει βίντεο + δεδομένα + ηλεκτρική τροφοδοσία Ο κεντρικός υπολογιστής με σύνδεση USB Type-C δεν υποστηρίζει βίντεο + δεδομένα + ηλεκτρική τροφοδοσία Συμπεριφορά λυχνίας LED Είναι αναμμένη. Απενεργοποιημένη (δεν ανάβει) Πίνακας 8. Ενδεικτικές λυχνίες LED RJ-45 Ενδεικτικές λυχνίες ταχύτητας σύνδεσης Ενδεικτική λυχνία δραστηριότητας Ethernet 10 Mb = Πράσινο χρώμα Αναβοσβήνει με κεχριμπαρένιο χρώμα 100 Mb = Κεχριμπαρένιο χρώμα 1 Gb = Πράσινο + Πορτοκαλί χρώμα Τεχνικές προδιαγραφές 23

24 Προδιαγραφές σταθμού σύνδεσης Πίνακας 9. Προδιαγραφές σταθμού σύνδεσης Χαρακτηριστικά Standard (Τυπικό) Θύρες βίντεο Θύρες ήχου Θύρα δικτύου Θύρες USB Θύρα DC-in Μήκος καλωδίου USB Type-C Παροχή ισχύος Προδιαγραφές USB 3.1 Gen1/Gen2 Type-C USB 3.1 Gen1/Gen2 Type-C με DisplayPort 1.4 ή HDMI2.0 x1 DisplayPort x2 Μπροστινή υποδοχή σετ ακουστικών-μικροφώνου x1 Πίσω line out x1 Gigabit Ethernet (RJ-45) x1 Μπροστινή θύρα USB 3.1 Gen1 x1 Μπροστινή θύρα USB 3.1 Gen1/Gen2 Type-C Πίσω θύρα USB 3.1 Gen1 x2 Πίσω θύρα USB 3.1 Gen1/Gen2 Type-C με DisplayPort 1.4 x1 Θύρα 7,4 mm DC-in x1 1 m Συστήματα Dell Ισχύς 90 W σε συστήματα Dell με προσαρμογέα AC 130 W Ισχύς 130 W σε συστήματα Dell με προσαρμογέα AC 180 W Συστήματα μη κατασκευασμένα από την Dell Υποστήριξη 90 W για ηλεκτρική τροφοδοσία μέσω USB 3.0. Κουμπί Κουμπί αναστολής λειτουργίας/αφύπνισης/λειτουργίας Πίνακας 10. Προδιαγραφές περιβάλλοντος Δυνατότητα Προδιαγραφές Περιοχή τιμών θερμοκρασίας Λειτουργία: 0 C έως 35 C Εκτός λειτουργίας: Κατά την αποθήκευση: -20 C έως 60 C (-4 F έως 140 F) Κατά την αποστολή: 20 C έως 60 C (-4 F έως 140 F) Σχετική υγρασία Κατά τη λειτουργία: 10% έως 80% (χωρίς υγροποίηση υδρατμών) Εκτός λειτουργίας: Κατά την αποθήκευση: 5% έως 90% (χωρίς υγροποίηση υδρατμών) Κατά την αποστολή: 5% έως 90% (χωρίς υγροποίηση υδρατμών) 24 Τεχνικές προδιαγραφές

25 Δυνατότητα Διάσταση Βάρος Επιλογές τοποθέτησης VESA Προδιαγραφές 205 mm x 90 mm x 29 mm 450 g (0.99 lb) Ναι μέσω του κιτ τοποθέτησης του σταθμού σύνδεσης Dell Σύνδεσμοι εισόδου/εξόδου (I/O) Ο Σταθμός σύνδεσης Dell WD19 διαθέτει τους ακόλουθους συνδέσμους εισόδου/εξόδου: Πίνακας 11. Σύνδεσμοι εισόδου/εξόδου Θύρες Θύρες βίντεο Θύρες εισόδου/εξόδου Σύνδεσμοι DisplayPort x2 USB 3.1 Gen1/Gen2 με DisplayPort 1.4 ή HDMI2.0 x1 USB 3.1 Gen1 x 2 USB 3.1 Gen1 με PowerShare x 1 USB 3.1 Gen1/Gen2 Type-C 7,4 mm DC-in x 1 Gigabit Ethernet (RJ 45) x 1 Υποδοχή σετ ακουστικών-μικροφώνου x 1 Υποδοχή καλωδίου line-out x 1 Επισκόπηση Dell ExpressCharge και ExpressCharge boost Το Dell ExpressCharge παρέχει τη δυνατότητα φόρτισης μιας άδειας μπαταρίας κατά 80% μέσα σε περίπου μία ώρα όταν το σύστημα είναι απενεργοποιημένο και κατά 100% μέσα σε περίπου δύο ώρες. Το Dell ExpressCharge Boost παρέχει τη δυνατότητα φόρτισης μιας άδειας μπαταρίας κατά 35% μέσα σε 15 λεπτά. Οι μετρήσεις αφορούν την περίπτωση που το σύστημα είναι απενεργοποιημένο. Εάν το σύστημα είναι ενεργοποιημένο, ο χρόνος φόρτισης διαφέρει. Οι πελάτες πρέπει να δραστικοποιήσουν τη λειτουργία ExpressCharge στο BIOS ή μέσω του Dell Power Manager για να επωφεληθούν από αυτές τις δυνατότητες. Ελέγξτε το σύστημα Dell Latitude ή Dell Precision για το μέγεθος της μπαταρίας και χρησιμοποιήστε τον πίνακα για να διαπιστώσετε τη συμβατότητα. Πίνακας 12. Συμβατότητα Dell ExpressCharge Παροχή ισχύος στο σύστημα Μέγιστο μέγεθος μπαταρίας για το ExpressCharge 90 W με προσαρμογέα 130 W 92 WHr 53 WHr 130 W με προσαρμογέα 180 W 100 WHr 76 WHr Μέγιστο μέγεθος μπαταρίας για το ExpressCharge Boost Τεχνικές προδιαγραφές 25

26 Ενημέρωση προγράμματος οδήγησης και υλικολογισμικού του σταθμού σύνδεσης Dell Αυτόνομο βοηθητικό πρόγραμμα ενημέρωσης υλικολογισμικού σταθμού σύνδεσης Κάντε λήψη του εργαλείου ενημέρωσης του WD19 από τη διεύθυνση Συνδέστε τον σταθμό σύνδεσης στο σύστημα και εκκινήστε το εργαλείο σε λειτουργία διαχειριστή. 1 Περιμένετε να καταχωριστούν όλες οι πληροφορίες στα διάφορα τμήματα παραθύρου του περιβάλλοντος εργασίας χρήστη με γραφικά (GUI). 2 Στην κάτω δεξιά γωνία εμφανίζονται τα κουμπιά Update και Exit. Κάντε κλικ στο κουμπί Update. 3 Περιμένετε να ολοκληρωθεί η ενημέρωση όλων των στοιχείων του υλικολογισμικού. Στο κάτω μέρος εμφανίζεται μια γραμμή προόδου. 4 Η κατάσταση ενημέρωσης εμφανίζεται πάνω από τις πληροφορίες ωφέλιμου φορτίου. 10 Πίνακας 13. Επιλογές γραμμής εντολών Γραμμές εντολών Λειτουργία /? ή /h Χρήση. /s Σιωπηρή λειτουργία. /f Επιβολή ενημέρωσης. /forceit /l=<όνομα αρχείου> /verflashexe /componentsvers Παράλειψη ελέγχου τροφοδοσίας. Αρχείο καταγραφής. Εμφανίζει την έκδοση του βοηθητικού προγράμματος. Εμφανίζει την τρέχουσα έκδοση όλων των στοιχείων του υλικολογισμικού του σταθμού σύνδεσης. 26 Ενημέρωση προγράμματος οδήγησης και υλικολογισμικού του σταθμού σύνδεσης Dell

27 11 Συνήθεις ερωτήσεις 1 Ο ανεμιστήρας δεν λειτουργεί μετά από τη σύνδεση με το σύστημα. Ο ανεμιστήρας ενεργοποιείται με τη θερμοκρασία. Ο ανεμιστήρας του σταθμού σύνδεσης δεν περιστρέφεται μέχρι η θερμοκρασία του σταθμού σύνδεσης να υπερβεί ένα θερμικό όριο και να ενεργοποιηθεί ο ανεμιστήρας. Αντιστρόφως, εάν ο σταθμός σύνδεσης δεν έχει κρυώσει αρκετά, ο ανεμιστήρας δεν σταματά ακόμα και αν αποσυνδέσετε τον σταθμό σύνδεσης από το σύστημα. 2 Ο σταθμός σύνδεσης παύει να λειτουργεί αφού ακουστεί θόρυβος υψηλής ταχύτητας από τον ανεμιστήρα. Εάν ακούσετε έναν έντονο θόρυβο από τον ανεμιστήρα, αυτό σας προειδοποιεί ότι για κάποιο λόγο ο σταθμός σύνδεσης έχει θερμανθεί υπερβολικά. Για παράδειγμα, μπορεί να υπάρχει εμπόδιο στον αεραγωγό του σταθμού σύνδεσης ή μπορεί ο σταθμός σύνδεσης να λειτουργεί σε υψηλή θερμοκρασία περιβάλλοντος (> 35 ºC) κ.λπ. Φροντίστε να αποκατασταθούν οι φυσιολογικές συνθήκες λειτουργίας του σταθμού σύνδεσης. Εάν δεν αποκατασταθούν οι φυσιολογικές συνθήκες λειτουργίας, στη χειρότερη περίπτωση ο σταθμός σύνδεσης θα απενεργοποιηθεί μέσω του μηχανισμού προστασίας από υπερθέρμανση. Εάν συμβεί αυτό, αποσυνδέστε το καλώδιο Type-C από το σύστημα και αφαιρέστε το καλώδιο ηλεκτρικής τροφοδοσίας του σταθμού σύνδεσης. Στη συνέχεια, περιμένετε 15 δευτερόλεπτα και συνδέστε ξανά το καλώδιο τροφοδοσίας για να επανέλθει ο σταθμός σύνδεσης online. 3 Ακούω έναν θόρυβο από τον ανεμιστήρα όταν συνδέω τον προσαρμογέα AC του σταθμού σύνδεσης. Πρόκειται για φυσιολογική κατάσταση. Κατά την πρώτη σύνδεση του προσαρμογέα AC του σταθμού σύνδεσης ενεργοποιείται ο ανεμιστήρας και περιστρέφεται. Σύντομα όμως, απενεργοποιείται ξανά. 4 Ακούω έναν έντονο θόρυβο από τον ανεμιστήρα. Τι συμβαίνει; Ο ανεμιστήρας του σταθμού σύνδεσης έχει σχεδιαστεί έτσι ώστε να περιστρέφεται με πέντε διαφορετικές ταχύτητες. Κανονικά ο σταθμός σύνδεσης λειτουργεί με χαμηλή ταχύτητα ανεμιστήρα. Εάν ο σταθμός σύνδεσης λειτουργεί με αυξημένο φόρτο εργασίας ή σε υψηλές θερμοκρασίες περιβάλλοντος, ο ανεμιστήρας του σταθμού σύνδεσης μπορεί να αρχίσει να λειτουργεί με υψηλή ταχύτητα. Αυτό όμως είναι φυσιολογικό. Ο ανεμιστήρας λειτουργεί σε χαμηλή/υψηλή ταχύτητα ανάλογα με τον φόρτο εργασίας. Πίνακας 14. Καταστάσεις ανεμιστήρα Κατάσταση Όνομα κατάστασης Ταχύτητα ανεμιστήρα (rpm) 0 Ανεμιστήρας απενεργοποιημένος Σβηστή 1 Ελάχιστη ταχύτητα ανεμιστήρα Χαμηλή ταχύτητα ανεμιστήρα Μεσαία ταχύτητα ανεμιστήρα Μεσαία προς υψηλή ταχύτητα ανεμιστήρα Υψηλή ταχύτητα ανεμιστήρα Ποια είναι η λειτουργία του σταθμού φόρτισης; Ο Σταθμός σύνδεσης Dell WD19 μπορεί να φορτίσει το κινητό τηλέφωνο ή το power bank σας ακόμα και χωρίς να είναι συνδεδεμένος στο σύστημα. Βεβαιωθείτε απλώς ότι ο σταθμός σύνδεσης είναι συνδεδεμένος σε εξωτερική παροχή ρεύματος. Ο ανεμιστήρας του σταθμού σύνδεσης αρχίζει να περιστρέφεται αυτόματα εάν ζεσταθεί υπερβολικά ο σταθμός σύνδεσης. Πρόκειται για φυσιολογική κατάσταση λειτουργίας. 6 Γιατί εμφανίζεται το παράθυρο εγκατάστασης υλικού όταν συνδέω μια συσκευή USB στις θύρες των σταθμών σύνδεσης; Όταν συνδέεται μια νέα συσκευή, το πρόγραμμα οδήγησης διανομέα USB ενημερώνει τη διαχείριση συσκευών Plug and Play (PnP) ότι έχει εντοπιστεί μια νέα συσκευή. Η διαχείριση συσκευών PnP ζητά από το πρόγραμμα οδήγησης διανομέα όλα τα αναγνωριστικά υλικού της συσκευής και, στη συνέχεια, ενημερώνει το λειτουργικό σύστημα Windows ότι πρέπει να εγκατασταθεί μια νέα συσκευή. Σε αυτή την περίπτωση, εμφανίζεται στον χρήστη ένα παράθυρο εγκατάστασης υλικού. Συνήθεις ερωτήσεις 27

28 7 Γιατί οι περιφερειακές συσκευές που είναι συνδεδεμένες στον σταθμό σύνδεσης δεν ανταποκρίνονται σε περίπτωση επανεκκίνησης μετά από διακοπή του ρεύματος; Ο σταθμός σύνδεσης Dell έχει σχεδιαστεί για να λειτουργεί μόνο με εναλλασσόμενο ρεύμα και δεν υποστηρίζει εφεδρικές πηγές τροφοδοσίας από σύστημα (τροφοδοσία από τη θύρα Type-C του συστήματος). Σε περίπτωση διακοπής του ρεύματος, όλες οι συσκευές του σταθμού σύνδεσης παύουν να λειτουργούν. Ακόμα και αν αποκατασταθεί η παροχή εναλλασσόμενου ρεύματος, ο σταθμός σύνδεσης μπορεί να μην λειτουργεί σωστά διότι πρέπει να διαπραγματευτεί την κατάλληλη σύμβαση παροχής ρεύματος με τη θύρα Type-C του συστήματος και να επιτύχει μια σύνδεση μεταξύ EC συστήματος και EC σταθμού σύνδεσης. 28 Συνήθεις ερωτήσεις

29 Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD19 Συμπτώματα και λύσεις 12 Πίνακας 15. Συμπτώματα και λύσεις Συμπτώματα 1. Δεν εμφανίζεται βίντεο στις οθόνες που είναι συνδεδεμένες στη Διεπαφή πολυμέσων υψηλής ευκρίνειας (HDMI) ή στη θύρα DisplayPort (DP) στον σταθμό σύνδεσης. 2. Το βίντεο στη συνδεδεμένη οθόνη είναι παραμορφωμένο ή τρεμοπαίζει. Προτεινόμενες λύσεις Βεβαιωθείτε ότι έχουν εγκατασταθεί στον υπολογιστή σας οι τελευταίες εκδόσεις του BIOS και των προγραμμάτων οδήγησης για τον υπολογιστή και τον σταθμό σύνδεσης. Βεβαιωθείτε ότι ο υπολογιστής σας είναι σωστά συνδεδεμένος στον σταθμό σύνδεσης. Δοκιμάστε να αποσυνδέσετε και να επανασυνδέσετε τον σταθμό σύνδεσης στον φορητό υπολογιστή. Αποσυνδέστε και τα δύο άκρα του καλωδίου βίντεο και ελέγξτε μήπως οι ακίδες έχουν λυγίσει ή υποστεί ζημιά. Επανασυνδέστε σωστά το καλώδιο στην οθόνη και στον σταθμό σύνδεσης. Βεβαιωθείτε ότι το καλώδιο βίντεο (HDMI ή DisplayPort) είναι συνδεδεμένο σωστά στην οθόνη και στον σταθμό σύνδεσης. Βεβαιωθείτε ότι έχετε επιλέξει τη σωστή πηγή βίντεο στην οθόνη (ανατρέξτε στην τεκμηρίωση της οθόνης για περισσότερες πληροφορίες σχετικά με την αλλαγή της πηγής βίντεο). Ελέγξτε τις ρυθμίσεις ανάλυσης στον υπολογιστή σας. Η οθόνη μπορεί να υποστηρίζει υψηλότερες αναλύσεις από αυτές που μπορεί να υποστηρίξει ο σταθμός σύνδεσης. Ανατρέξτε στον Πίνακα αναλύσεων οθόνης για περισσότερες πληροφορίες σχετικά με τη μέγιστη δυνατότητα ανάλυσης. Εάν η οθόνη είναι συνδεδεμένη στον σταθμό σύνδεσης, η έξοδος βίντεο στον υπολογιστή σας μπορεί να είναι αδρανοποιημένη. Μπορείτε να δραστικοποιήσετε την έξοδο βίντεο χρησιμοποιώντας τον Πίνακα ελέγχου των Windows ή να ανατρέξετε στον Οδηγό χρήσης του υπολογιστή σας. Εάν εμφανίζεται μόνο η μία οθόνη ενώ η δεύτερη όχι, μεταβείτε στις Ιδιότητες οθόνης των Windows και, στην ενότητα Πολλές οθόνες, επιλέξτε την έξοδο για τη δεύτερη οθόνη. Εάν χρησιμοποιείτε γραφικά Intel και την οθόνη LCD του συστήματος, υποστηρίζονται μόνο δύο επιπλέον οθόνες. Για τις διακριτές κάρτες γραφικών nvidia ή AMD, ο σταθμός σύνδεσης υποστηρίζει τρεις εξωτερικές οθόνες συν την οθόνη LCD του συστήματος. Εάν είναι εφικτό, δοκιμάστε με διαφορετική οθόνη και διαφορετικό καλώδιο τα οποία γνωρίζετε ότι λειτουργούν σωστά. Επαναφέρετε την οθόνη στις εργοστασιακές ρυθμίσεις. Ανατρέξτε στον Οδηγό χρήσης της οθόνης για περισσότερες πληροφορίες σχετικά με την επαναφορά της οθόνης στις εργοστασιακές ρυθμίσεις. Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD19 29

30 Συμπτώματα Προτεινόμενες λύσεις Βεβαιωθείτε ότι το καλώδιο βίντεο (HDMI ή DisplayPort) είναι συνδεδεμένο με ασφάλεια στην οθόνη και στον σταθμό σύνδεσης. Αποσυνδέστε και επανασυνδέστε τις οθόνες στον σταθμό σύνδεσης. Αρχικά απενεργοποιήστε τον σταθμό σύνδεσης αποσυνδέοντας το καλώδιο Type-C και, στη συνέχεια, αφαιρώντας τον προσαρμογέα ισχύος από τον σταθμό σύνδεσης. Στη συνέχεια, ενεργοποιήστε τον σταθμό σύνδεσης συνδέοντας τον προσαρμογέα ισχύος στον σταθμό σύνδεσης πριν συνδέσετε το καλώδιο Type-C στον υπολογιστή σας. Αποσυνδέστε και επανεκκινήστε το σύστημα αν δεν έχουν αποτέλεσμα τα παραπάνω βήματα. 3. Το βίντεο στη συνδεδεμένη οθόνη δεν εμφανίζεται ως εκτεταμένη οθόνη. 4. Ο σύνδεσμος ήχου δεν λειτουργεί ή υπάρχει καθυστέρηση στον ήχο. 5. Οι θύρες USB δεν λειτουργούν στον σταθμό σύνδεσης. Βεβαιωθείτε ότι το πρόγραμμα οδήγησης γραφικών HD Intel έχει εγκατασταθεί στη Διαχείριση συσκευών των Windows. Βεβαιωθείτε ότι το πρόγραμμα οδήγησης γραφικών nvidia ή AMD έχει εγκατασταθεί στη Διαχείριση συσκευών των Windows. Ανοίξτε τις Ιδιότητες οθόνης των Windows και μεταβείτε στο στοιχείο ελέγχου Πολλές οθόνες για να ρυθμίσετε την οθόνη στην εκτεταμένη λειτουργία. Βεβαιωθείτε ότι έχουν εγκατασταθεί στον υπολογιστή σας οι τελευταίες εκδόσεις του BIOS και των προγραμμάτων οδήγησης για τον υπολογιστή και τον σταθμό σύνδεσης. Εάν στη ρύθμιση του BIOS υπάρχει η επιλογή Audio Enabled/ Disabled, βεβαιωθείτε ότι έχει επιλεγεί η ρύθμιση Enabled. Βεβαιωθείτε ότι έχει επιλεγεί η σωστή συσκευή αναπαραγωγής στον φορητό υπολογιστή. Δοκιμάστε να επανασυνδέσετε το καλώδιο ήχου στην έξοδο εξωτερικού ηχείου στον σταθμό σύνδεσης. Αρχικά απενεργοποιήστε τον σταθμό σύνδεσης αποσυνδέοντας το καλώδιο Type-C και, στη συνέχεια, αφαιρώντας τον προσαρμογέα ισχύος από τον σταθμό σύνδεσης. Στη συνέχεια, ενεργοποιήστε τον σταθμό σύνδεσης συνδέοντας τον προσαρμογέα ισχύος στον σταθμό σύνδεσης προτού συνδέσετε το καλώδιο Type-C στον υπολογιστή σας. Βεβαιωθείτε ότι έχουν εγκατασταθεί στον υπολογιστή σας οι τελευταίες εκδόσεις του BIOS και των προγραμμάτων οδήγησης για τον υπολογιστή και τον σταθμό σύνδεσης. Εάν στη ρύθμιση του BIOS υπάρχει η επιλογή USB Enabled/ Disabled, βεβαιωθείτε ότι έχει επιλεγεί η ρύθμιση Enabled. Βεβαιωθείτε ότι έχει εντοπιστεί η συσκευή στη Διαχείριση συσκευών των Windows και ότι έχουν εγκατασταθεί τα σωστά προγράμματα οδήγησης της συσκευής. Βεβαιωθείτε ότι ο σταθμός σύνδεσης είναι σωστά συνδεδεμένος στον φορητό υπολογιστή. Δοκιμάστε να αποσυνδέσετε και να επανασυνδέσετε τον σταθμό σύνδεσης στον υπολογιστή. Ελέγξτε τις θύρες USB. Δοκιμάστε να συνδέσετε τη συσκευή USB σε άλλη θύρα. Αρχικά απενεργοποιήστε τον σταθμό σύνδεσης αποσυνδέοντας το καλώδιο Type-C και, στη συνέχεια, αφαιρώντας τον προσαρμογέα ισχύος από τον σταθμό σύνδεσης. Στη συνέχεια, ενεργοποιήστε τον σταθμό σύνδεσης συνδέοντας τον προσαρμογέα ισχύος στον σταθμό σύνδεσης προτού συνδέσετε το καλώδιο Type-C στον υπολογιστή σας. 30 Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD19

31 Συμπτώματα 6. Το περιεχόμενο με Προστασία ψηφιακού περιεχομένου υψηλού εύρους ζώνης (HDCP) δεν εμφανίζεται στη συνδεδεμένη οθόνη. 7. Η θύρα LAN δεν λειτουργεί. 8. Η ενδεικτική λυχνία LED του καλωδίου δεν ανάβει μετά τη σύνδεσή του με τον κεντρικό υπολογιστή. 9. Η θύρα USB δεν λειτουργεί πριν από την εκκίνηση του λειτουργικού συστήματος. 10. Η εκκίνηση μέσω PXE δεν λειτουργεί στον σταθμό σύνδεσης. 11. Η εκκίνηση μέσω USB δεν λειτουργεί. 12. Ο προσαρμογέας AC εμφανίζεται ως "Not Installed" στη Σελίδα πληροφοριών μπαταρίας στη ρύθμιση του BIOS της Dell, όταν είναι συνδεδεμένο το καλώδιο Type-C. Προτεινόμενες λύσεις Ο Σταθμός σύνδεσης Dell υποστηρίζει το HDCP έως την έκδοση HDCP 2.2. ΣΗΜΕΙΩΣΗ: Η οθόνη του χρήστη πρέπει να υποστηρίζει το HDCP 2.2 Βεβαιωθείτε ότι έχουν εγκατασταθεί στον υπολογιστή σας οι τελευταίες εκδόσεις του BIOS και των προγραμμάτων οδήγησης για τον υπολογιστή και τον σταθμό σύνδεσης. Βεβαιωθείτε ότι ο ελεγκτής RealTek Gigabit Ethernet είναι εγκατεστημένος στη Διαχείριση συσκευών των Windows. Εάν στη ρύθμιση του BIOS υπάρχει η επιλογή LAN/GBE Enabled/Disabled, βεβαιωθείτε ότι έχει επιλεγεί η ρύθμιση Enabled Βεβαιωθείτε ότι το καλώδιο Ethernet είναι σωστά συνδεδεμένο στον σταθμό σύνδεσης και στον διανομέα/τον δρομολογητή/το τείχος προστασίας. Ελέγξτε την ενδεικτική λυχνία LED κατάστασης του καλωδίου Ethernet για να επιβεβαιώσετε ότι υπάρχει σύνδεση. Επανασυνδέστε και τα δύο άκρα του καλωδίου Ethernet, εάν η ενδεικτική λυχνία LED δεν είναι αναμμένη. Αρχικά απενεργοποιήστε τον σταθμό σύνδεσης αποσυνδέοντας το καλώδιο Type-C και, στη συνέχεια, αφαιρώντας τον προσαρμογέα ισχύος από τον σταθμό σύνδεσης. Στη συνέχεια, ενεργοποιήστε τον σταθμό σύνδεσης συνδέοντας τον προσαρμογέα ισχύος στον σταθμό σύνδεσης προτού συνδέσετε το καλώδιο Type-C στον υπολογιστή σας. Βεβαιωθείτε ότι το WD19 είναι συνδεδεμένο σε πηγή εναλλασσόμενου ρεύματος. Βεβαιωθείτε ότι ο φορητός υπολογιστής είναι συνδεδεμένος με τον σταθμό σύνδεσης. Δοκιμάστε να αποσυνδέσετε και να επανασυνδέσετε τον σταθμό σύνδεσης. Εάν το BIOS διαθέτει σελίδα διαμόρφωσης για τη θύρα USB, βεβαιωθείτε ότι έχουν επιλεγεί οι ακόλουθες ρυθμίσεις: 1. Enable USB Boot Support 2. Enable External USB Ports Εάν το BIOS διαθέτει ενσωματωμένη σελίδα NIC, επιλέξτε τη ρύθμιση Enabled w/pxe. Εάν η ρύθμιση του BIOS στον υπολογιστή σας διαθέτει σελίδα διαμόρφωσης για τη θύρα USB, βεβαιωθείτε ότι έχουν επιλεγεί οι ακόλουθες ρυθμίσεις: 1. Enable USB Boot Support Εάν το BIOS διαθέτει σελίδα διαμόρφωσης για τη θύρα USB, βεβαιωθείτε ότι έχουν επιλεγεί οι ακόλουθες ρυθμίσεις: 1. Enable USB Boot Support 2. Enable External USB Ports 1. Βεβαιωθείτε ότι ο Σταθμός σύνδεσης Dell WD19 είναι σωστά συνδεδεμένος στον προσαρμογέα ισχύος του (130 W ή 180 W). 2. Βεβαιωθείτε ότι η ενδεικτική λυχνία LED του καλωδίου του σταθμού σύνδεσης είναι αναμμένη. Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD19 31

32 Συμπτώματα Προτεινόμενες λύσεις 3. Αποσυνδέστε και επανασυνδέστε το καλώδιο (Type-C) στον υπολογιστή σας. 13. Οι περιφερειακές συσκευές που είναι συνδεδεμένες στον σταθμό σύνδεσης δεν λειτουργούν πριν την εκκίνηση του λειτουργικού συστήματος. Εάν η ρύθμιση του BIOS στον υπολογιστή σας διαθέτει σελίδα διαμόρφωσης για τη θύρα USB, επιλέξτε τις ακόλουθες ρυθμίσεις για να δραστικοποιήσετε τη λειτουργία του σταθμού σύνδεσης πριν την εκκίνηση του λειτουργικού συστήματος: Enable External USB Ports (Δραστικοποίηση εξωτερικών θυρών USB) 14. Όταν ο σταθμός σύνδεσης είναι συνδεδεμένος στον υπολογιστή σας εμφανίζεται το εξής μήνυμα ειδοποίησης: "You have attached an undersized power adapter to your system". 15. Εμφανίζεται το μήνυμα προειδοποίησης για τη χρήση προσαρμογέα ισχύος ανεπαρκούς ισχύος και η ενδεικτική λυχνία LED του καλωδίου είναι σβηστή. 16. Δεν υπάρχει εξωτερική οθόνη. Η ενδεικτική λυχνία LED για τη θύρα USB ή η ενδεικτική λυχνία LED δεδομένων και καλωδίου είναι σβηστή. 17. Όταν το σύστημα ή ο σταθμός σύνδεσης μετακινείται, η ενδεικτική λυχνία LED του καλωδίου σβήνει. 18. Με το Ubuntu 18.04, το Wi-Fi απενεργοποιείται όταν ο σταθμός σύνδεσης συνδέεται στο σύστημα, ενώ ενεργοποιείται ξανά μετά την επανεκκίνηση του συστήματος. Βεβαιωθείτε ότι ο σταθμός σύνδεσης είναι συνδεδεμένος σωστά στον δικό του προσαρμογέα ισχύος. Οι υπολογιστές που απαιτούν ηλεκτρική ισχύ μεγαλύτερη από 130 W πρέπει επίσης να συνδέονται στον δικό τους προσαρμογέα ισχύος για φόρτιση και λειτουργία με πλήρη απόδοση. Απενεργοποιήστε πρώτα τον σταθμό σύνδεσης αποσυνδέοντας το καλώδιο Type-C και, στη συνέχεια, αφαιρέστε τον προσαρμογέα ισχύος από τον σταθμό σύνδεσης. Στη συνέχεια, ενεργοποιήστε τον σταθμό σύνδεσης συνδέοντας τον προσαρμογέα ισχύος στον σταθμό σύνδεσης προτού συνδέσετε το καλώδιο Type-C στον υπολογιστή σας. Το βύσμα του σταθμού σύνδεσης έχει αποσυνδεθεί από τις θύρες USB του συστήματος. Αποσυνδέστε το καλώδιο του σταθμού σύνδεσης από το σύστημα, περιμένετε 15 δευτερόλεπτα ή περισσότερο και, στη συνέχεια, συνδέστε το ξανά. Το βύσμα του σταθμού σύνδεσης έχει αποσυνδεθεί από τις θύρες USB του συστήματος. Επανασυνδέστε το βύσμα του σταθμού σύνδεσης. Αποσυνδέστε και επανεκκινήστε το σύστημα αν δεν έχουν αποτέλεσμα τα παραπάνω βήματα. Αποφεύγετε τη μετακίνηση του συστήματος/σταθμού σύνδεσης όταν το καλώδιο του σταθμού σύνδεσης είναι συνδεδεμένο στο σύστημα. Καταργήστε την επιλογή της ρύθμισης Control WLAN radio στο BIOS. Η ρύθμιση βρίσκεται στη διαδρομή Settings -> Power Management -> Wireless Radio Control. 32 Αντιμετώπιση προβλημάτων στον Σταθμό σύνδεσης Dell WD19

33 13 Λήψη βοήθειας Επικοινωνία με την Dell ΣΗΜΕΙΩΣΗ: Αν δεν έχετε ενεργή σύνδεση στο Ίντερνετ, μπορείτε να βρείτε τις πληροφορίες επικοινωνίας στο τιμολόγιο αγοράς, στο δελτίο αποστολής, στον λογαριασμό ή στον κατάλογο προϊόντων της Dell. Η Dell παρέχει αρκετές επιλογές για υποστήριξη και εξυπηρέτηση μέσω Ίντερνετ και τηλεφώνου. Η διαθεσιμότητα ποικίλλει ανά χώρα και προϊόν και ορισμένες υπηρεσίες ενδέχεται να μην είναι διαθέσιμες στην περιοχή σας. Για να επικοινωνήσετε με την Dell σχετικά με θέματα που αφορούν τα τμήματα πωλήσεων, τεχνικής υποστήριξης ή εξυπηρέτησης πελατών: 1 Επισκεφτείτε την ιστοσελίδα Dell.com/support. 2 Επιλέξτε την κατηγορία υποστήριξης που θέλετε. 3 Επαληθεύστε τη χώρα ή την περιοχή σας στην αναπτυσσόμενη λίστα Choose A Country/Region (Επιλογή χώρας/περιοχής) στο κάτω μέρος της σελίδας. 4 Επιλέξτε τον σύνδεσμο για την υπηρεσία ή την υποστήριξη που ενδείκνυται με βάση τις ανάγκες σας. Λήψη βοήθειας 33
