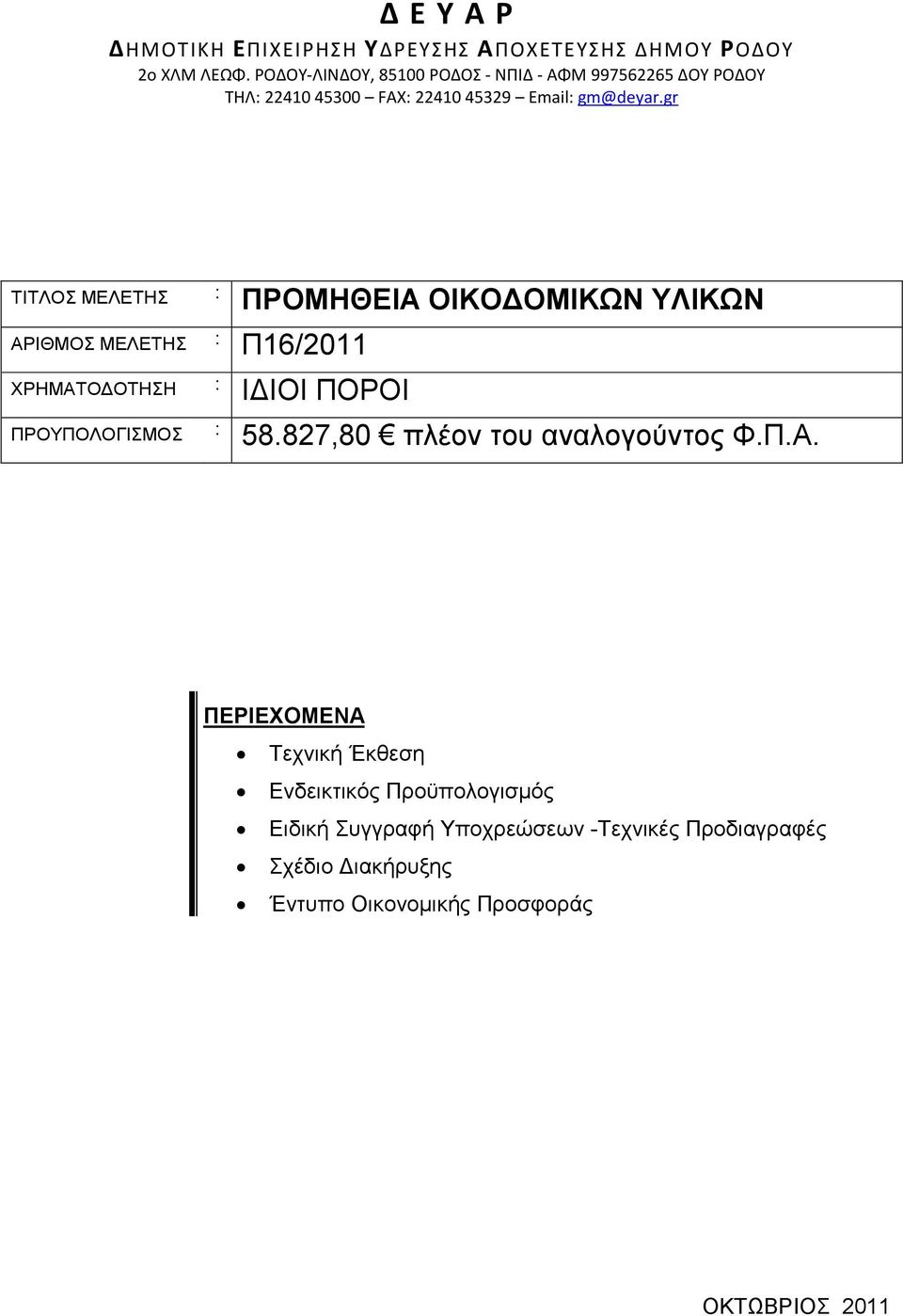

1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΙΚΟ ΟΜΙΚΩΝ ΥΛΙΚΩΝ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π16/2011 ΧΡΗΜΑΤΟ ΟΤΗΣΗ : Ι ΙΟΙ ΠΟΡΟΙ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ : ,80 πλέον του αναλογούντος Φ.Π.Α. ΠΕΡΙΕΧΟΜΕΝΑ Τεχνική Έκθεση Ενδεικτικός Προϋπολογισµός Ειδική Συγγραφή Υποχρεώσεων -Τεχνικές Προδιαγραφές Σχέδιο ιακήρυξης Έντυπο Οικονοµικής Προσφοράς ΟΚΤΩΒΡΙΟΣ 2011

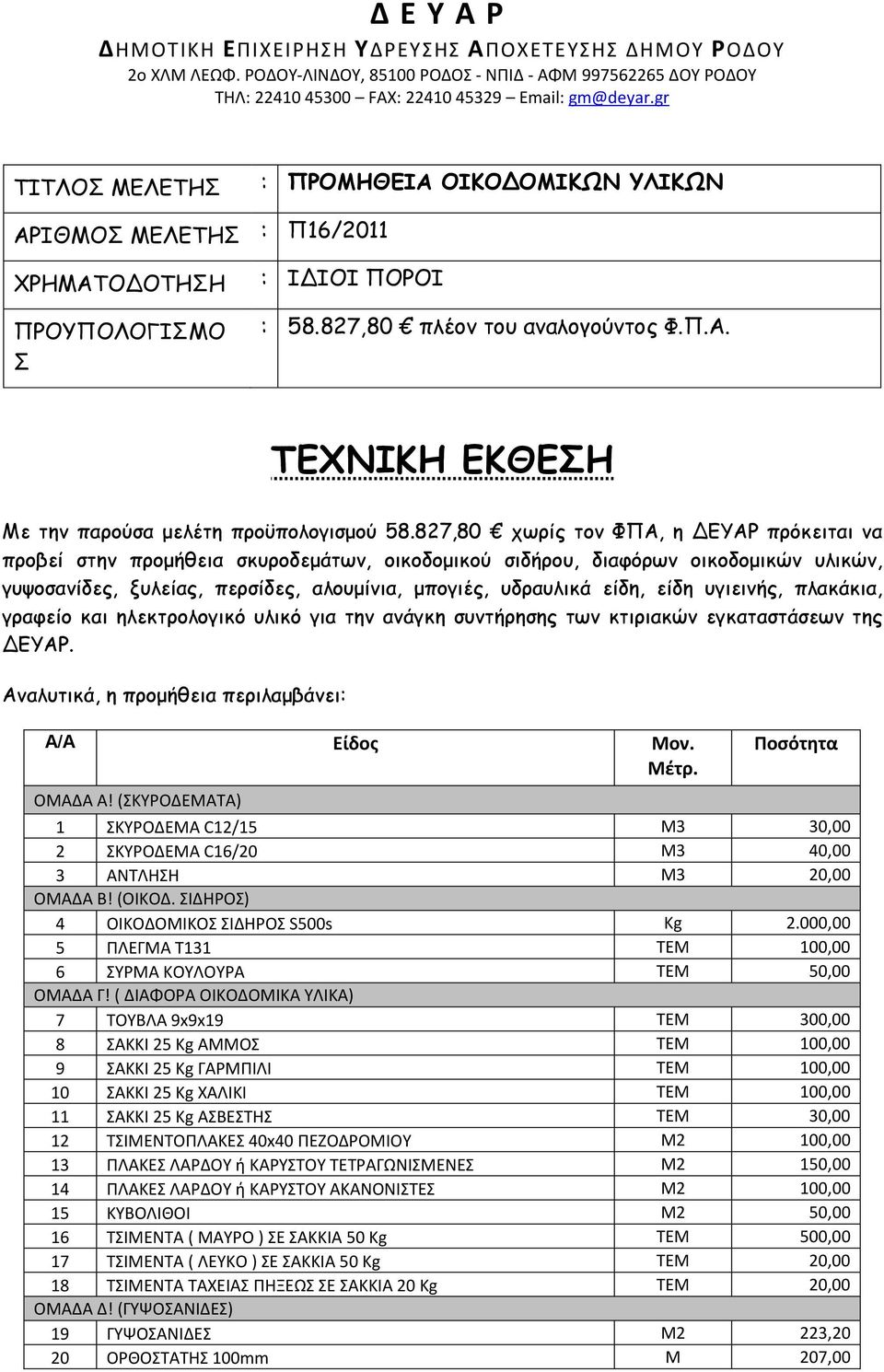

2 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΙΚΟΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π16/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΠΡΟΥΠΟΛΟΓΙΣΜΟ Σ : ΙΔΙΟΙ ΠΟΡΟΙ : ,80 πλέον του αναλογούντος Φ.Π.Α. ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Με την παρούσα µελέτη προϋπολογισµού ,80 χωρίς τον ΦΠΑ, η ΔΕΥΑΡ πρόκειται να προβεί στην προµήθεια σκυροδεµάτων, οικοδοµικού σιδήρου, διαφόρων οικοδοµικών υλικών, γυψοσανίδες, ξυλείας, περσίδες, αλουµίνια, µπογιές, υδραυλικά είδη, είδη υγιεινής, πλακάκια, γραφείο και ηλεκτρολογικό υλικό για την ανάγκη συντήρησης των κτιριακών εγκαταστάσεων της ΔΕΥΑΡ. Αναλυτικά, η προµήθεια περιλαµβάνει: A/A Είδος Μον. Μέτρ. Ποσότητα ΟΜΑΔΑ A! (ΣΚΥΡΟΔΕΜΑΤΑ) 1 ΣΚΥΡΟΔΕΜΑ C12/15 M3 30,00 2 ΣΚΥΡΟΔΕΜΑ C16/20 M3 40,00 3 ΑΝΤΛΗΣΗ Μ3 20,00 ΟΜΑΔΑ B! (ΟΙΚΟΔ. ΣΙΔΗΡΟΣ) 4 ΟΙΚΟΔΟΜΙΚΟΣ ΣΙΔΗΡΟΣ S500s Κg 2.000,00 5 ΠΛΕΓΜΑ T131 ΤΕΜ 100,00 6 ΣΥΡΜΑ ΚΟΥΛΟΥΡΑ ΤΕΜ 50,00 ΟΜΑΔΑ Γ! ( ΔΙΑΦΟΡΑ ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ) 7 ΤΟΥΒΛΑ 9x9x19 ΤΕΜ 300,00 8 ΣΑΚΚΙ 25 Kg ΑΜΜΟΣ ΤΕΜ 100,00 9 ΣΑΚΚΙ 25 Kg ΓΑΡΜΠΙΛΙ ΤΕΜ 100,00 10 ΣΑΚΚΙ 25 Kg ΧΑΛΙΚΙ ΤΕΜ 100,00 11 ΣΑΚΚΙ 25 Kg ΑΣΒΕΣΤΗΣ ΤΕΜ 30,00 12 ΤΣΙΜΕΝΤΟΠΛΑΚΕΣ 40x40 ΠΕΖΟΔΡΟΜΙΟΥ Μ2 100,00 13 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΤΕΤΡΑΓΩΝΙΣΜΕΝΕΣ Μ2 150,00 14 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΑΚΑΝΟΝΙΣΤΕΣ Μ2 100,00 15 ΚΥΒΟΛΙΘΟΙ Μ2 50,00 16 ΤΣΙΜΕΝΤΑ ( ΜΑΥΡΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 500,00 17 ΤΣΙΜΕΝΤΑ ( ΛΕΥΚΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 20,00 18 ΤΣΙΜΕΝΤΑ ΤΑΧΕΙΑΣ ΠΗΞΕΩΣ ΣΕ ΣΑΚΚΙΑ 20 Kg ΤΕΜ 20,00 ΟΜΑΔΑ Δ! (ΓΥΨΟΣΑΝΙΔΕΣ) 19 ΓΥΨΟΣΑΝΙΔΕΣ Μ2 223,20 20 ΟΡΘΟΣΤΑΤΗΣ 100mm M 207,00

3 21 ΣΤΡΩΤΗΡΑΣ 100mm M 72,00 22 ΚΑΝΑΛΙ ΟΡΟΦΗΣ Μ 16,00 23 ΠΕΡΙΜΕΤΡΙΚΟ ΟΡΟΦΗΣ Μ 132,00 24 ΠΕΤΡΟΒΑΜΒΑΚΑΣ 5cm M2 28,80 25 ΥΑΛΟΒΑΜΒΑΚΑΣ 5 cm M2 90,00 26 ΤΣΙΜΕΝΤΟΣΑΝΙΔΑ Μ2 3,00 27 ΓΑΖΑ ΓΥΨΟΣΑΝΙΔΑΣ ΤΕΜ 4,00 28 ΓΩΝΙΟΚΡΑΝΟ ΜΕΤΑΛΛΙΚΟ Μ 30,00 29 ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΙΚΟ Μ 31,00 30 ΒΥΣΜΑΤΑ ΚΑΡΦΩΤΑ 6Χ35 ΤΕΜ 500,00 31 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΥΤΗ ΚΟΥΤΙ 2,00 32 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΙΚΡΕΣ ΚΟΥΤΙ 2,00 33 ΥΛΙΚΟ ΑΡΜΟΥ ΤΕΜ 4,00 ΟΜΑΔΑ Ε! (ΞΥΛΕΙΑ) 34 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 6 mm ΤΕΜ 22,00 35 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 18 mm ΤΕΜ 88,00 36 ΜΕΝΤΕΣΕΔΕΣ ΙΣΙΟΙ ΤΕΜ 830,00 37 ΧΕΡΟΥΛΙΑ (ΜΠΙΛΙΕΣ) ΤΕΜ 320,00 38 ΠΟΔΙΑ ΣΤΗΡΗΞΗΣ ΜΕ ΠΕΛΜΑ ΤΕΜ 230,00 39 PVC ΜΕ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ Μ.Μ 1.100,00 40 ΚΟΠΗ ΜΕΛΑΜΙΝΗΣ ΤΕΜ 105,00 41 ΠΟΡΤΑ ΜΕ ΚΑΣΑ, ΠΡΕΒΑΖΙ, ΚΛΕΙΔΑΡΙΑ ΚΑΙ ΧΕΡΟΥΛΙ, ΛΑΚΑΡΙΣΤΗ ΤΕΜ 6,00 42 ΒΙΔΕΣ 4x20 ΚΟΥΤΙ 6,00 43 ΒΙΔΕΣ 4x60 ΚΟΥΤΙ 3,00 44 ΒΙΔΕΣ 3,5x25 ΚΟΥΤΙ 4,00 45 ΒΙΔΕΣ 3,5x50 ΚΟΥΤΙ 2,00 46 ΒΙΔΕΣ 5x70 ΚΟΥΤΙ 2,00 47 ΣΤΗΡΙΓΜΑΤΑ ΡΑΦΙΩΝ ΜΕΤΑΛΛΙΚΑ ΤΕΜ. 800,00 48 ΔΙΑΣΤΕΛΛΟΜΕΝΑ 8mm KOYTIA 2,00 49 ΓΩΝΙΕΣ ΣΤΗΡΙΞΗΣ 7x7 TEM 70,00 50 ΑΦΡΟΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ TEM 3,00 ΟΜΑΔΑ ΣΤ! (ΠΕΡΣΙΔΕΣ) ΟΡΙΖΟΝΤΙΕΣ ΠΕΡΣΙΔΕΣ ΑΛΟΥΜΙΝΙΟΥ ΠΛΑΤΟΥΣ 25mm ΓΙΑ 51 ΠΑΡΑΘΥΡΟ 1,40x1,40 ΤΕΜ 5,00 ΟΜΑΔΑ Ζ! (ΑΛΟΥΜΙΝΙΑ) 52 ΠΡΟΘΑΛΑΜΟΣ ΚΤΙΡΙΟΥ ΤΕΜ 1,00 53 ΣΤΑΘΕΡΟ ΠΑΡΑΘΥΡΟ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ 1,90x1,20 ΤΕΜ 2,00 ΦΕΓΓΙΤΗΣ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΙΓΟΜΕΝΟΣ ΜΕ ΑΝΑΚΛΙΣΗ 54 2,00x0,70 ΤΖΑΜΙ 4mm ΤΕΜ 1,00 ΟΜΑΔΑ H! (ΧΡΩΜΑΤΑ) 55 ΣΤΟΚΟΣ ΑΚΡΥΛΙΚΟΣ 20Kg TEM 2,00 56 ΠΛΑΣΤΙΚΟ ΧΡΩΜΑ ΛΙΤΡΑ 80,00 57 ΑΣΤΑΡΙ ΑΚΡΥΛΙΚΟΥ ΛΙΤΡΑ 15,00 58 ΑΝΤΙΣΚΩΡΙΑΚΟ ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΩΝ ΛΙΤΡΑ 20,00 59 ΡΙΠΟΛΙΝΕΣ, ΛΑΔΟΜΠΟΓΙΕΣ ΛΙΤΡΑ 50,00 60 ΥΑΛΟΧΑΡΤΟ Νο120 ΡΟΛΛΟ 2,00 61 ΓΑΖΑ 2χ6520μ ΤΕΜ 3,00 62 ΠΙΝΕΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 63 ΡΟΛΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 ΟΜΑΔΑ Θ! (ΥΔΡΑΥΛΙΚΑ) 64 ΝΙΠΤΗΡΑΣ 40Χ50 ΤΕΜ 3,00 65 ΛΕΚΑΝΗ ΤΕΜ 3,00 66 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΤΕΜ 2,00 67 ΚΑΖΑΝΑΚΙ ΜΟΝΟΥ ΤΟΙΧΟΥ ΕΝΤΟΙΧΙΖΟΜΕΝΟ ΤΕΜ 3,00 68 ΜΠΑΤΑΡΙΑ ΝΙΠΤΗΡΑ ΤΕΜ 3,00 69 DISPENSER INOX 500ml ΤΕΜ 2,00 70 ΠΙΓΚΑΛ ΕΠΙΤΟΙΧΟ ΧΡΩΜΕ ΤΕΜ 3,00

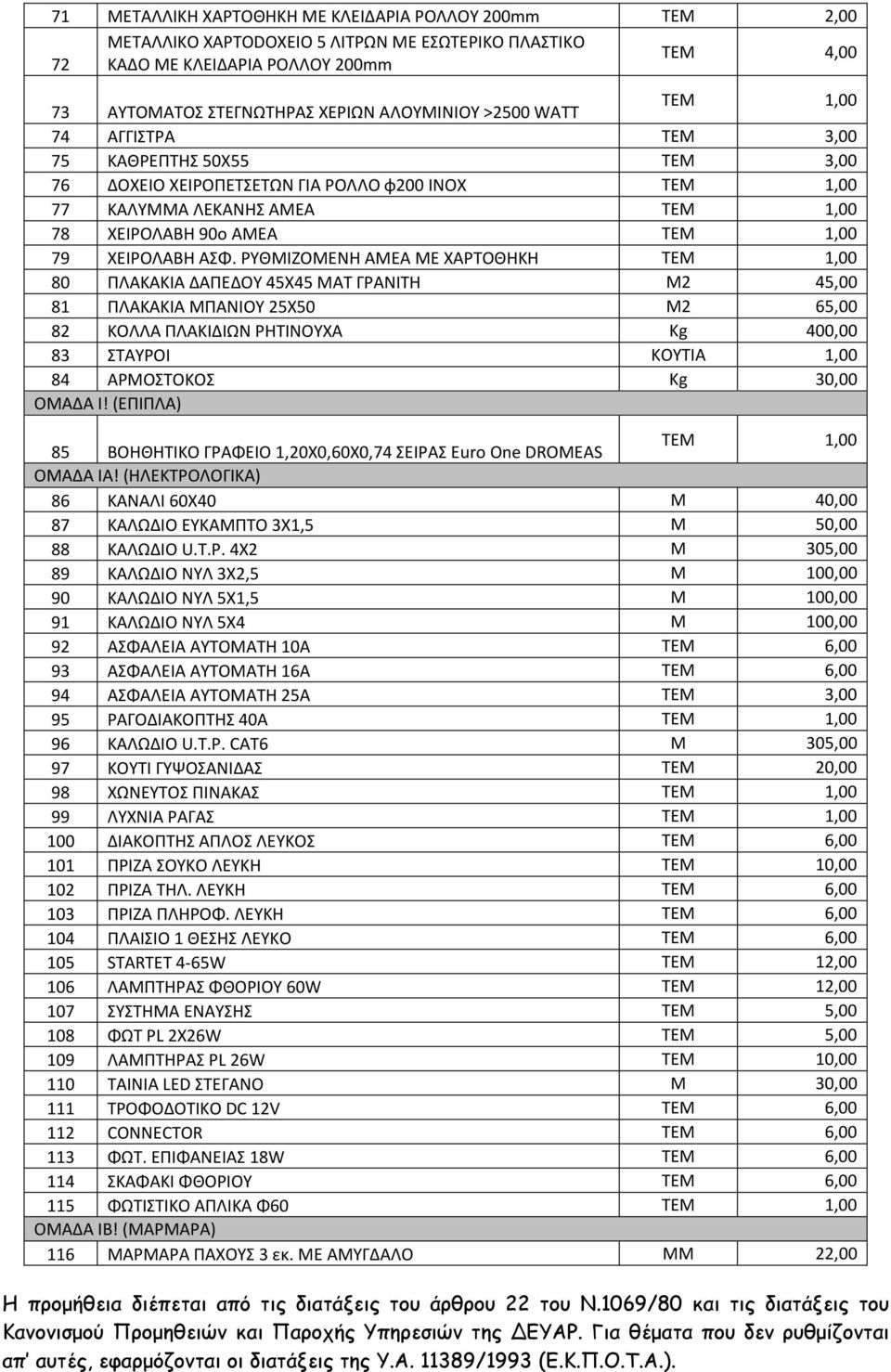

4 71 ΜΕΤΑΛΛΙΚΗ ΧΑΡΤΟΘΗΚΗ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm ΤΕΜ 2,00 ΜΕΤΑΛΛΙΚO ΧΑΡΤΟDOXEIO 5 ΛΙΤΡΩΝ ΜΕ ΕΣΩΤΕΡΙΚΟ ΠΛΑΣΤΙΚΟ ΤΕΜ 4,00 72 ΚΑΔΟ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm 73 ΑΥΤΟΜΑΤΟΣ ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ ΑΛΟΥΜΙΝΙΟΥ >2500 WATT ΤΕΜ 1,00 74 ΑΓΓΙΣΤΡΑ ΤΕΜ 3,00 75 ΚΑΘΡΕΠΤΗΣ 50Χ55 ΤΕΜ 3,00 76 ΔΟΧΕΙΟ ΧΕΙΡΟΠΕΤΣΕΤΩΝ ΓΙΑ ΡΟΛΛΟ φ200 ΙΝΟΧ ΤΕΜ 1,00 77 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΑΜΕΑ ΤΕΜ 1,00 78 ΧΕΙΡΟΛΑΒΗ 90ο ΑΜΕΑ ΤΕΜ 1,00 79 ΧΕΙΡΟΛΑΒΗ ΑΣΦ. ΡΥΘΜΙΖΟΜΕΝΗ ΑΜΕΑ ΜΕ ΧΑΡΤΟΘΗΚΗ ΤΕΜ 1,00 80 ΠΛΑΚΑΚΙΑ ΔΑΠΕΔΟΥ 45Χ45 ΜΑΤ ΓΡΑΝΙΤΗ Μ2 45,00 81 ΠΛΑΚΑΚΙΑ ΜΠΑΝΙΟΥ 25Χ50 Μ2 65,00 82 ΚΟΛΛΑ ΠΛΑΚΙΔΙΩΝ ΡΗΤΙΝΟΥΧΑ Κg 400,00 83 ΣΤΑΥΡΟΙ KOYTIA 1,00 84 ΑΡΜΟΣΤΟΚΟΣ Kg 30,00 ΟΜΑΔΑ Ι! (ΕΠΙΠΛΑ) 85 ΒΟΗΘΗΤΙΚΟ ΓΡΑΦΕΙΟ 1,20Χ0,60Χ0,74 ΣΕΙΡΑΣ Euro One DROMEAS ΤΕΜ 1,00 ΟΜΑΔΑ ΙA! (ΗΛΕΚΤΡΟΛΟΓΙΚΑ) 86 ΚΑΝΑΛΙ 60Χ40 M 40,00 87 ΚΑΛΩΔΙΟ ΕΥΚΑΜΠΤΟ 3Χ1,5 M 50,00 88 ΚΑΛΩΔΙΟ U.T.P. 4Χ2 M 305,00 89 ΚΑΛΩΔΙΟ ΝΥΛ 3Χ2,5 M 100,00 90 ΚΑΛΩΔΙΟ ΝΥΛ 5X1,5 M 100,00 91 ΚΑΛΩΔΙΟ ΝΥΛ 5X4 M 100,00 92 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 10Α TEM 6,00 93 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 16Α TEM 6,00 94 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 25Α TEM 3,00 95 ΡΑΓΟΔΙΑΚΟΠΤΗΣ 40Α TEM 1,00 96 ΚΑΛΩΔΙΟ U.T.P. CAT6 M 305,00 97 ΚΟΥΤΙ ΓΥΨΟΣΑΝΙΔΑΣ TEM 20,00 98 ΧΩΝΕΥΤΟΣ ΠΙΝΑΚΑΣ TEM 1,00 99 ΛΥΧΝΙΑ ΡΑΓΑΣ TEM 1, ΔΙΑΚΟΠΤΗΣ ΑΠΛΟΣ ΛΕΥΚΟΣ TEM 6, ΠΡΙΖΑ ΣΟΥΚΟ ΛΕΥΚΗ TEM 10, ΠΡΙΖΑ ΤΗΛ. ΛΕΥΚΗ TEM 6, ΠΡΙΖΑ ΠΛΗΡΟΦ. ΛΕΥΚΗ TEM 6, ΠΛΑΙΣΙΟ 1 ΘΕΣΗΣ ΛΕΥΚΟ TEM 6, STARTET 4-65W TEM 12, ΛΑΜΠΤΗΡΑΣ ΦΘΟΡΙΟΥ 60W TEM 12, ΣΥΣΤΗΜΑ ΕΝΑΥΣΗΣ TEM 5, ΦΩΤ PL 2X26W TEM 5, ΛΑΜΠΤΗΡΑΣ PL 26W TEM 10, ΤΑΙΝΙΑ LED ΣΤΕΓΑΝΟ Μ 30, ΤΡΟΦΟΔΟΤΙΚΟ DC 12V TEM 6, CONNECTOR TEM 6, ΦΩΤ. ΕΠΙΦΑΝΕΙΑΣ 18W TEM 6, ΣΚΑΦΑΚΙ ΦΘΟΡΙΟΥ ΤΕΜ 6, ΦΩΤΙΣΤΙΚΟ ΑΠΛΙΚΑ Φ60 ΤΕΜ 1,00 ΟΜΑΔΑ ΙΒ! (ΜΑΡΜΑΡΑ) 116 ΜΑΡΜΑΡΑ ΠΑΧΟΥΣ 3 εκ. ΜΕ ΑΜΥΓΔΑΛΟ ΜΜ 22,00 Η προµήθεια διέπεται από τις διατάξεις του άρθρου 22 του Ν.1069/80 και τις διατάξεις του Κανονισµού Προµηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέµατα που δεν ρυθµίζονται απ αυτές, εφαρµόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.).

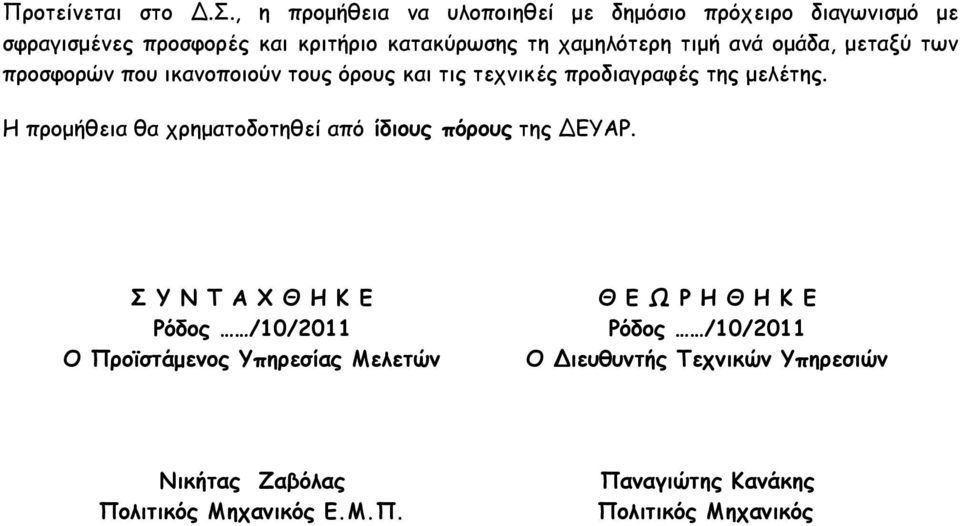

5 Προτείνεται στο Δ.Σ., η προµήθεια να υλοποιηθεί µε δηµόσιο πρόχειρο διαγωνισµό µε σφραγισµένες προσφορές και κριτήριο κατακύρωσης τη χαµηλότερη τιµή ανά οµάδα, µεταξύ των προσφορών που ικανοποιούν τους όρους και τις τεχνικές προδιαγραφές της µελέτης. Η προµήθεια θα χρηµατοδοτηθεί από ίδιους πόρους της ΔΕΥΑΡ. Σ Υ Ν Τ Α Χ Θ Η Κ Ε Ρόδος /10/2011 Ο Προϊστάµενος Υπηρεσίας Μελετών Θ Ε Ω Ρ Η Θ Η Κ Ε Ρόδος /10/2011 Ο Διευθυντής Τεχνικών Υπηρεσιών Νικήτας Ζαβόλας Πολιτικός Μηχανικός Ε.Μ.Π. Παναγιώτης Κανάκης Πολιτικός Μηχανικός

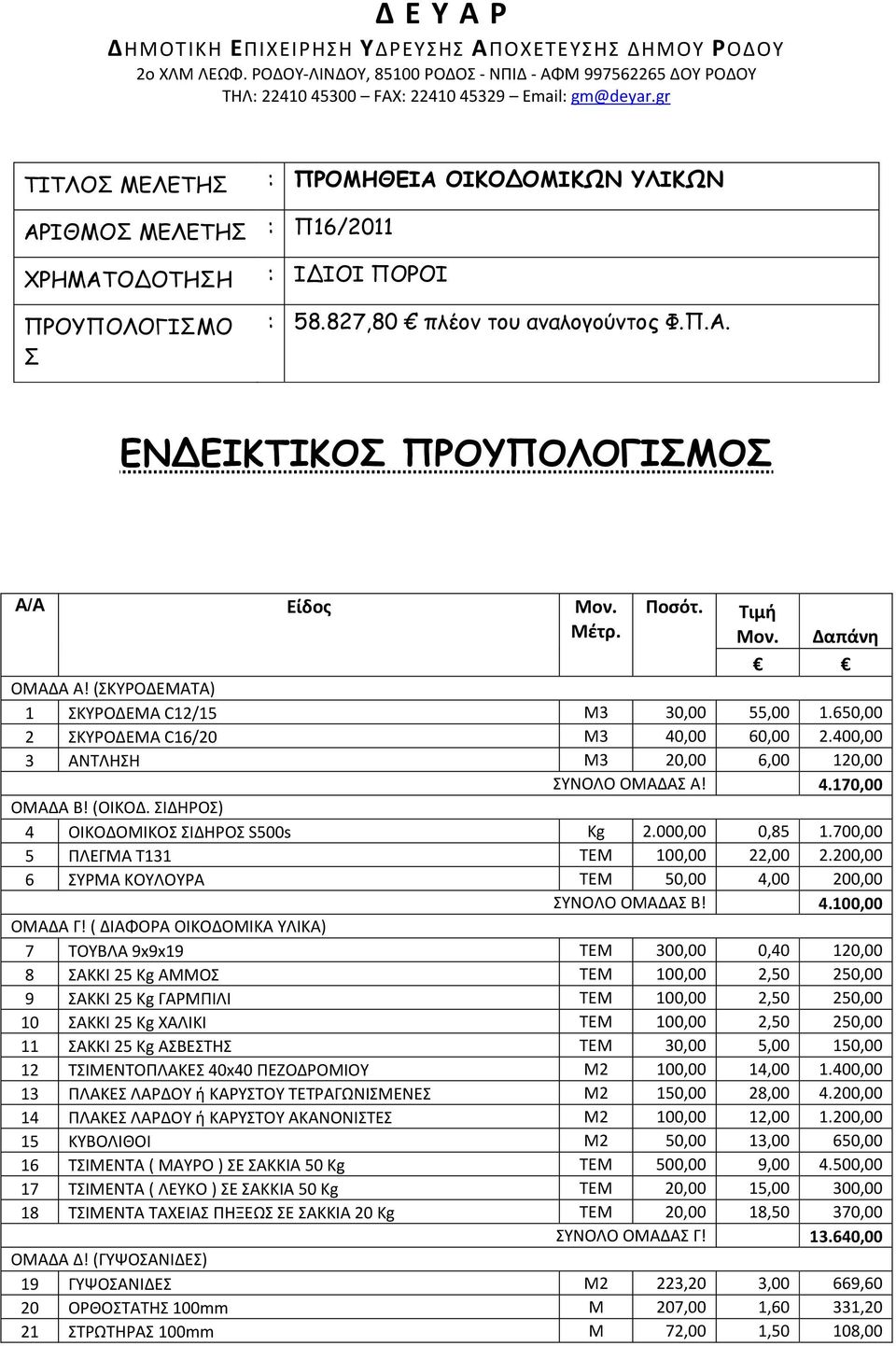

6 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΙΚΟΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π16/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΠΡΟΥΠΟΛΟΓΙΣΜΟ Σ : ΙΔΙΟΙ ΠΟΡΟΙ : ,80 πλέον του αναλογούντος Φ.Π.Α. ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ A/A Είδος Μον. Μέτρ. Ποσότ. Τιμή Μον. Δαπάνη ΟΜΑΔΑ A! (ΣΚΥΡΟΔΕΜΑΤΑ) 1 ΣΚΥΡΟΔΕΜΑ C12/15 M3 30,00 55, ,00 2 ΣΚΥΡΟΔΕΜΑ C16/20 M3 40,00 60, ,00 3 ΑΝΤΛΗΣΗ Μ3 20,00 6,00 120,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Α! 4.170,00 ΟΜΑΔΑ B! (ΟΙΚΟΔ. ΣΙΔΗΡΟΣ) 4 ΟΙΚΟΔΟΜΙΚΟΣ ΣΙΔΗΡΟΣ S500s Κg 2.000,00 0, ,00 5 ΠΛΕΓΜΑ T131 ΤΕΜ 100,00 22, ,00 6 ΣΥΡΜΑ ΚΟΥΛΟΥΡΑ ΤΕΜ 50,00 4,00 200,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Β! 4.100,00 ΟΜΑΔΑ Γ! ( ΔΙΑΦΟΡΑ ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ) 7 ΤΟΥΒΛΑ 9x9x19 ΤΕΜ 300,00 0,40 120,00 8 ΣΑΚΚΙ 25 Kg ΑΜΜΟΣ ΤΕΜ 100,00 2,50 250,00 9 ΣΑΚΚΙ 25 Kg ΓΑΡΜΠΙΛΙ ΤΕΜ 100,00 2,50 250,00 10 ΣΑΚΚΙ 25 Kg ΧΑΛΙΚΙ ΤΕΜ 100,00 2,50 250,00 11 ΣΑΚΚΙ 25 Kg ΑΣΒΕΣΤΗΣ ΤΕΜ 30,00 5,00 150,00 12 ΤΣΙΜΕΝΤΟΠΛΑΚΕΣ 40x40 ΠΕΖΟΔΡΟΜΙΟΥ Μ2 100,00 14, ,00 13 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΤΕΤΡΑΓΩΝΙΣΜΕΝΕΣ Μ2 150,00 28, ,00 14 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΑΚΑΝΟΝΙΣΤΕΣ Μ2 100,00 12, ,00 15 ΚΥΒΟΛΙΘΟΙ Μ2 50,00 13,00 650,00 16 ΤΣΙΜΕΝΤΑ ( ΜΑΥΡΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 500,00 9, ,00 17 ΤΣΙΜΕΝΤΑ ( ΛΕΥΚΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 20,00 15,00 300,00 18 ΤΣΙΜΕΝΤΑ ΤΑΧΕΙΑΣ ΠΗΞΕΩΣ ΣΕ ΣΑΚΚΙΑ 20 Kg ΤΕΜ 20,00 18,50 370,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Γ! ,00 ΟΜΑΔΑ Δ! (ΓΥΨΟΣΑΝΙΔΕΣ) 19 ΓΥΨΟΣΑΝΙΔΕΣ Μ2 223,20 3,00 669,60 20 ΟΡΘΟΣΤΑΤΗΣ 100mm M 207,00 1,60 331,20 21 ΣΤΡΩΤΗΡΑΣ 100mm M 72,00 1,50 108,00

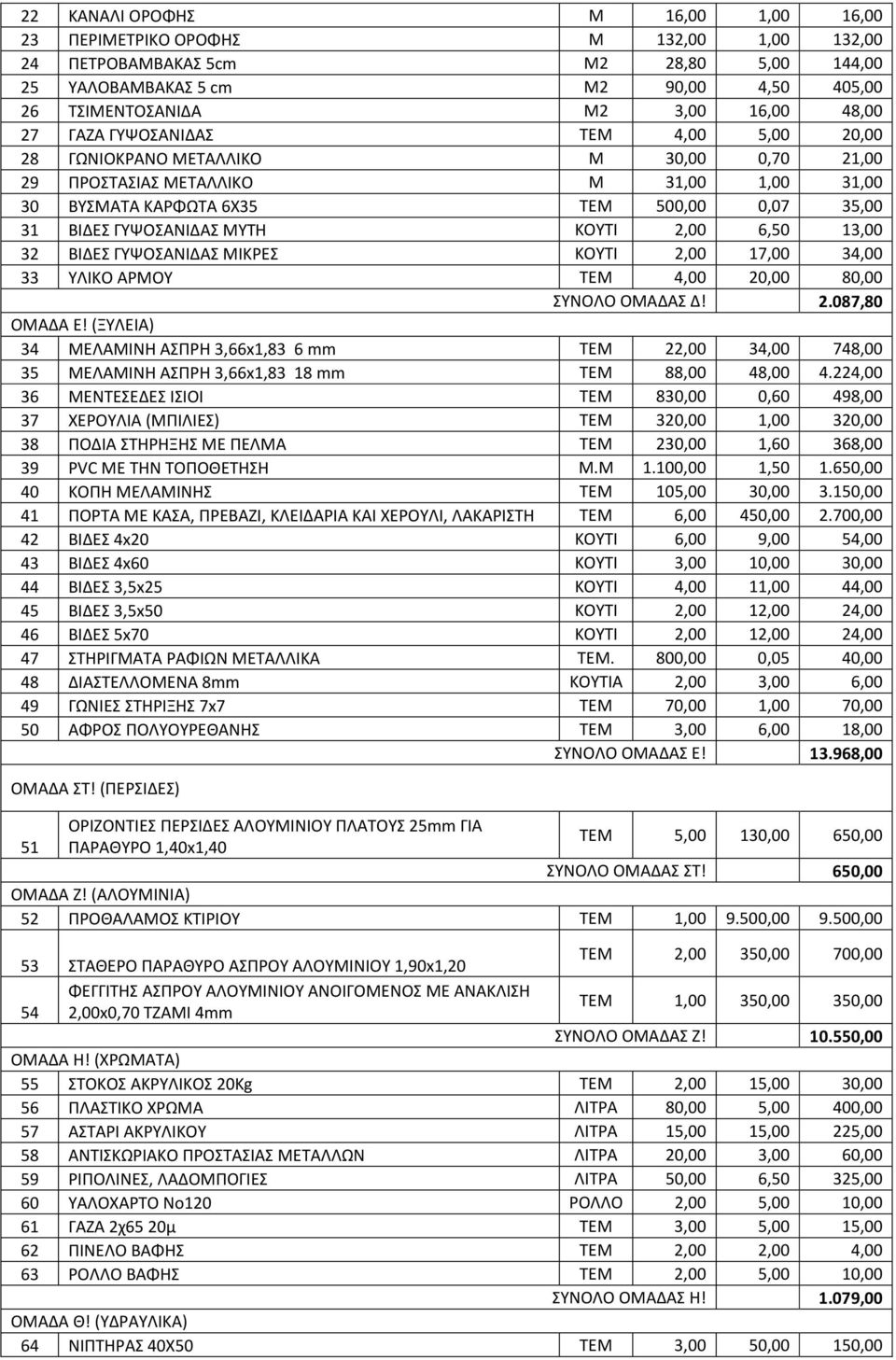

7 22 ΚΑΝΑΛΙ ΟΡΟΦΗΣ Μ 16,00 1,00 16,00 23 ΠΕΡΙΜΕΤΡΙΚΟ ΟΡΟΦΗΣ Μ 132,00 1,00 132,00 24 ΠΕΤΡΟΒΑΜΒΑΚΑΣ 5cm M2 28,80 5,00 144,00 25 ΥΑΛΟΒΑΜΒΑΚΑΣ 5 cm M2 90,00 4,50 405,00 26 ΤΣΙΜΕΝΤΟΣΑΝΙΔΑ Μ2 3,00 16,00 48,00 27 ΓΑΖΑ ΓΥΨΟΣΑΝΙΔΑΣ ΤΕΜ 4,00 5,00 20,00 28 ΓΩΝΙΟΚΡΑΝΟ ΜΕΤΑΛΛΙΚΟ Μ 30,00 0,70 21,00 29 ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΙΚΟ Μ 31,00 1,00 31,00 30 ΒΥΣΜΑΤΑ ΚΑΡΦΩΤΑ 6Χ35 ΤΕΜ 500,00 0,07 35,00 31 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΥΤΗ ΚΟΥΤΙ 2,00 6,50 13,00 32 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΙΚΡΕΣ ΚΟΥΤΙ 2,00 17,00 34,00 33 ΥΛΙΚΟ ΑΡΜΟΥ ΤΕΜ 4,00 20,00 80,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Δ! 2.087,80 ΟΜΑΔΑ Ε! (ΞΥΛΕΙΑ) 34 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 6 mm ΤΕΜ 22,00 34,00 748,00 35 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 18 mm ΤΕΜ 88,00 48, ,00 36 ΜΕΝΤΕΣΕΔΕΣ ΙΣΙΟΙ ΤΕΜ 830,00 0,60 498,00 37 ΧΕΡΟΥΛΙΑ (ΜΠΙΛΙΕΣ) ΤΕΜ 320,00 1,00 320,00 38 ΠΟΔΙΑ ΣΤΗΡΗΞΗΣ ΜΕ ΠΕΛΜΑ ΤΕΜ 230,00 1,60 368,00 39 PVC ΜΕ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ Μ.Μ 1.100,00 1, ,00 40 ΚΟΠΗ ΜΕΛΑΜΙΝΗΣ ΤΕΜ 105,00 30, ,00 41 ΠΟΡΤΑ ΜΕ ΚΑΣΑ, ΠΡΕΒΑΖΙ, ΚΛΕΙΔΑΡΙΑ ΚΑΙ ΧΕΡΟΥΛΙ, ΛΑΚΑΡΙΣΤΗ ΤΕΜ 6,00 450, ,00 42 ΒΙΔΕΣ 4x20 ΚΟΥΤΙ 6,00 9,00 54,00 43 ΒΙΔΕΣ 4x60 ΚΟΥΤΙ 3,00 10,00 30,00 44 ΒΙΔΕΣ 3,5x25 ΚΟΥΤΙ 4,00 11,00 44,00 45 ΒΙΔΕΣ 3,5x50 ΚΟΥΤΙ 2,00 12,00 24,00 46 ΒΙΔΕΣ 5x70 ΚΟΥΤΙ 2,00 12,00 24,00 47 ΣΤΗΡΙΓΜΑΤΑ ΡΑΦΙΩΝ ΜΕΤΑΛΛΙΚΑ ΤΕΜ. 800,00 0,05 40,00 48 ΔΙΑΣΤΕΛΛΟΜΕΝΑ 8mm KOYTIA 2,00 3,00 6,00 49 ΓΩΝΙΕΣ ΣΤΗΡΙΞΗΣ 7x7 TEM 70,00 1,00 70,00 50 ΑΦΡΟΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ TEM 3,00 6,00 18,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ε! ,00 ΟΜΑΔΑ ΣΤ! (ΠΕΡΣΙΔΕΣ) ΟΡΙΖΟΝΤΙΕΣ ΠΕΡΣΙΔΕΣ ΑΛΟΥΜΙΝΙΟΥ ΠΛΑΤΟΥΣ 25mm ΓΙΑ 51 ΠΑΡΑΘΥΡΟ 1,40x1,40 ΤΕΜ 5,00 130,00 650,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ ΣΤ! 650,00 ΟΜΑΔΑ Ζ! (ΑΛΟΥΜΙΝΙΑ) 52 ΠΡΟΘΑΛΑΜΟΣ ΚΤΙΡΙΟΥ ΤΕΜ 1, , ,00 53 ΣΤΑΘΕΡΟ ΠΑΡΑΘΥΡΟ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ 1,90x1,20 ΤΕΜ 2,00 350,00 700,00 ΦΕΓΓΙΤΗΣ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΙΓΟΜΕΝΟΣ ΜΕ ΑΝΑΚΛΙΣΗ 54 2,00x0,70 ΤΖΑΜΙ 4mm ΤΕΜ 1,00 350,00 350,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ζ! ,00 ΟΜΑΔΑ H! (ΧΡΩΜΑΤΑ) 55 ΣΤΟΚΟΣ ΑΚΡΥΛΙΚΟΣ 20Kg TEM 2,00 15,00 30,00 56 ΠΛΑΣΤΙΚΟ ΧΡΩΜΑ ΛΙΤΡΑ 80,00 5,00 400,00 57 ΑΣΤΑΡΙ ΑΚΡΥΛΙΚΟΥ ΛΙΤΡΑ 15,00 15,00 225,00 58 ΑΝΤΙΣΚΩΡΙΑΚΟ ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΩΝ ΛΙΤΡΑ 20,00 3,00 60,00 59 ΡΙΠΟΛΙΝΕΣ, ΛΑΔΟΜΠΟΓΙΕΣ ΛΙΤΡΑ 50,00 6,50 325,00 60 ΥΑΛΟΧΑΡΤΟ Νο120 ΡΟΛΛΟ 2,00 5,00 10,00 61 ΓΑΖΑ 2χ6520μ ΤΕΜ 3,00 5,00 15,00 62 ΠΙΝΕΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 2,00 4,00 63 ΡΟΛΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 5,00 10,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ H! 1.079,00 ΟΜΑΔΑ Θ! (ΥΔΡΑΥΛΙΚΑ) 64 ΝΙΠΤΗΡΑΣ 40Χ50 ΤΕΜ 3,00 50,00 150,00

8 65 ΛΕΚΑΝΗ ΤΕΜ 3,00 100,00 300,00 66 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΤΕΜ 2,00 50,00 100,00 67 ΚΑΖΑΝΑΚΙ ΜΟΝΟΥ ΤΟΙΧΟΥ ΕΝΤΟΙΧΙΖΟΜΕΝΟ ΤΕΜ 3,00 200,00 600,00 68 ΜΠΑΤΑΡΙΑ ΝΙΠΤΗΡΑ ΤΕΜ 3,00 50,00 150,00 69 DISPENSER INOX 500ml ΤΕΜ 2,00 30,00 60,00 70 ΠΙΓΚΑΛ ΕΠΙΤΟΙΧΟ ΧΡΩΜΕ ΤΕΜ 3,00 20,00 60,00 71 ΜΕΤΑΛΛΙΚΗ ΧΑΡΤΟΘΗΚΗ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm ΤΕΜ 2,00 50,00 100,00 ΜΕΤΑΛΛΙΚO ΧΑΡΤΟDOXEIO 5 ΛΙΤΡΩΝ ΜΕ ΕΣΩΤΕΡΙΚΟ ΠΛΑΣΤΙΚΟ 72 ΚΑΔΟ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm ΤΕΜ 4,00 30,00 120,00 73 ΑΥΤΟΜΑΤΟΣ ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ ΑΛΟΥΜΙΝΙΟΥ >2500 WATT ΤΕΜ 1,00 150,00 150,00 74 ΑΓΓΙΣΤΡΑ ΤΕΜ 3,00 10,00 30,00 75 ΚΑΘΡΕΠΤΗΣ 50Χ55 ΤΕΜ 3,00 30,00 90,00 76 ΔΟΧΕΙΟ ΧΕΙΡΟΠΕΤΣΕΤΩΝ ΓΙΑ ΡΟΛΛΟ φ200 ΙΝΟΧ ΤΕΜ 1,00 45,00 45,00 77 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΑΜΕΑ ΤΕΜ 1,00 50,00 50,00 78 ΧΕΙΡΟΛΑΒΗ 90ο ΑΜΕΑ ΤΕΜ 1,00 50,00 50,00 79 ΧΕΙΡΟΛΑΒΗ ΑΣΦ. ΡΥΘΜΙΖΟΜΕΝΗ ΑΜΕΑ ΜΕ ΧΑΡΤΟΘΗΚΗ ΤΕΜ 1,00 130,00 130,00 80 ΠΛΑΚΑΚΙΑ ΔΑΠΕΔΟΥ 45Χ45 ΜΑΤ ΓΡΑΝΙΤΗ Μ2 45,00 15,00 675,00 81 ΠΛΑΚΑΚΙΑ ΜΠΑΝΙΟΥ 25Χ50 Μ2 65,00 13,00 845,00 82 ΚΟΛΛΑ ΠΛΑΚΙΔΙΩΝ ΡΗΤΙΝΟΥΧΑ Κg 400,00 0,40 160,00 83 ΣΤΑΥΡΟΙ KOYTIA 1,00 5,00 5,00 84 ΑΡΜΟΣΤΟΚΟΣ Kg 30,00 1,50 45,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Θ! 3.915,00 ΟΜΑΔΑ Ι! (ΕΠΙΠΛΑ) ΒΟΗΘΗΤΙΚΟ ΓΡΑΦΕΙΟ 1,20Χ0,60Χ0,74 ΣΕΙΡΑΣ Euro One 85 DROMEAS ΤΕΜ 1,00 400,00 400,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ι! 400,00 ΟΜΑΔΑ ΙA! (ΗΛΕΚΤΡΟΛΟΓΙΚΑ) 86 ΚΑΝΑΛΙ 60Χ40 M 40,00 3,50 140,00 87 ΚΑΛΩΔΙΟ ΕΥΚΑΜΠΤΟ 3Χ1,5 M 50,00 1,50 75,00 88 ΚΑΛΩΔΙΟ U.T.P. 4Χ2 M 305,00 0,70 213,50 89 ΚΑΛΩΔΙΟ ΝΥΛ 3Χ2,5 M 100,00 2,40 240,00 90 ΚΑΛΩΔΙΟ ΝΥΛ 5X1,5 M 100,00 2,40 240,00 91 ΚΑΛΩΔΙΟ ΝΥΛ 5X4 M 100,00 5,70 570,00 92 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 10Α TEM 6,00 5,00 30,00 93 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 16Α TEM 6,00 5,00 30,00 94 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 25Α TEM 3,00 5,00 15,00 95 ΡΑΓΟΔΙΑΚΟΠΤΗΣ 40Α TEM 1,00 15,00 15,00 96 ΚΑΛΩΔΙΟ U.T.P. CAT6 M 305,00 0,80 244,00 97 ΚΟΥΤΙ ΓΥΨΟΣΑΝΙΔΑΣ TEM 20,00 1,30 26,00 98 ΧΩΝΕΥΤΟΣ ΠΙΝΑΚΑΣ TEM 1,00 20,00 20,00 99 ΛΥΧΝΙΑ ΡΑΓΑΣ TEM 1,00 2,50 2, ΔΙΑΚΟΠΤΗΣ ΑΠΛΟΣ ΛΕΥΚΟΣ TEM 6,00 2,00 12, ΠΡΙΖΑ ΣΟΥΚΟ ΛΕΥΚΗ TEM 10,00 2,20 22, ΠΡΙΖΑ ΤΗΛ. ΛΕΥΚΗ TEM 6,00 3,50 21, ΠΡΙΖΑ ΠΛΗΡΟΦ. ΛΕΥΚΗ TEM 6,00 12,00 72, ΠΛΑΙΣΙΟ 1 ΘΕΣΗΣ ΛΕΥΚΟ TEM 6,00 1,50 9, STARTET 4-65W TEM 12,00 0,50 6, ΛΑΜΠΤΗΡΑΣ ΦΘΟΡΙΟΥ 60W TEM 12,00 2,50 30, ΣΥΣΤΗΜΑ ΕΝΑΥΣΗΣ TEM 5,00 11,00 55, ΦΩΤ PL 2X26W TEM 5,00 14,00 70, ΛΑΜΠΤΗΡΑΣ PL 26W TEM 10,00 3,40 34, ΤΑΙΝΙΑ LED ΣΤΕΓΑΝΟ Μ 30,00 7,20 216, ΤΡΟΦΟΔΟΤΙΚΟ DC 12V TEM 6,00 15,00 90, CONNECTOR TEM 6,00 1,00 6, ΦΩΤ. ΕΠΙΦΑΝΕΙΑΣ 18W TEM 6,00 8,50 51,00

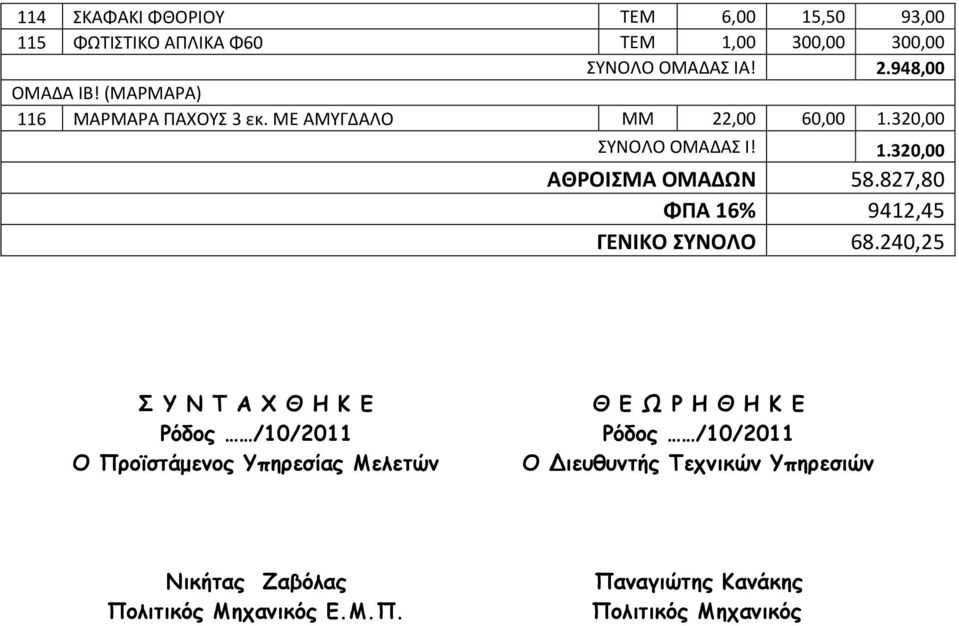

9 114 ΣΚΑΦΑΚΙ ΦΘΟΡΙΟΥ ΤΕΜ 6,00 15,50 93, ΦΩΤΙΣΤΙΚΟ ΑΠΛΙΚΑ Φ60 ΤΕΜ 1,00 300,00 300,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ ΙΑ! 2.948,00 ΟΜΑΔΑ ΙΒ! (ΜΑΡΜΑΡΑ) 116 ΜΑΡΜΑΡΑ ΠΑΧΟΥΣ 3 εκ. ΜΕ ΑΜΥΓΔΑΛΟ ΜΜ 22,00 60, ,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ι! 1.320,00 ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ ,80 ΦΠΑ 16% 9412,45 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,25 Σ Υ Ν Τ Α Χ Θ Η Κ Ε Ρόδος /10/2011 Ο Προϊστάµενος Υπηρεσίας Μελετών Θ Ε Ω Ρ Η Θ Η Κ Ε Ρόδος /10/2011 Ο Διευθυντής Τεχνικών Υπηρεσιών Νικήτας Ζαβόλας Πολιτικός Μηχανικός Ε.Μ.Π. Παναγιώτης Κανάκης Πολιτικός Μηχανικός

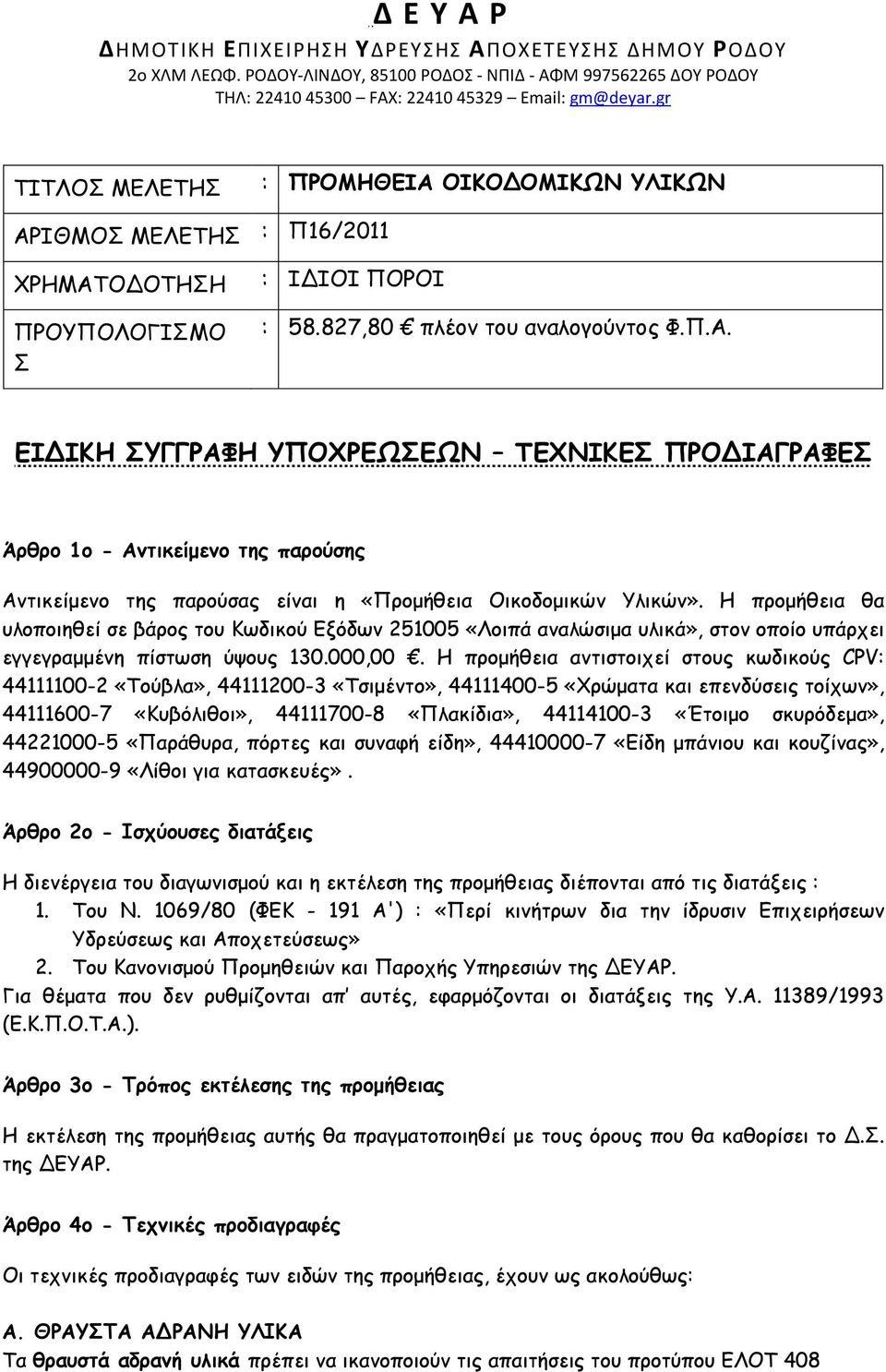

10 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΛΕΩΦ. ΡΟΔΟΥ-ΛΙΝΔΟΥ, ΡΟΔΟΣ - ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ : ΠΡΟΜΗΘΕΙΑ ΟΙΚΟΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : Π16/2011 ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΠΡΟΥΠΟΛΟΓΙΣΜΟ Σ : ΙΔΙΟΙ ΠΟΡΟΙ : ,80 πλέον του αναλογούντος Φ.Π.Α. ΕΙΔΙΚΗ ΣΥΓΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Άρθρο 1ο - Αντικείµενο της παρούσης Αντικείµενο της παρούσας είναι η «Προµήθεια Οικοδοµικών Υλικών». Η προµήθεια θα υλοποιηθεί σε βάρος του Κωδικού Εξόδων «Λοιπά αναλώσιµα υλικά», στον οποίο υπάρχει εγγεγραµµένη πίστωση ύψους ,00. Η προµήθεια αντιστοιχεί στους κωδικούς CPV: «Τούβλα», «Τσιµέντο», «Χρώµατα και επενδύσεις τοίχων», «Κυβόλιθοι», «Πλακίδια», «Έτοιµο σκυρόδεµα», «Παράθυρα, πόρτες και συναφή είδη», «Είδη µπάνιου και κουζίνας», «Λίθοι για κατασκευές». Άρθρο 2ο - Ισχύουσες διατάξεις Η διενέργεια του διαγωνισµού και η εκτέλεση της προµήθειας διέπονται από τις διατάξεις : 1. Του Ν. 1069/80 (ΦΕΚ Α') : «Περί κινήτρων δια την ίδρυσιν Επιχειρήσεων Υδρεύσεως και Αποχετεύσεως» 2. Του Κανονισµού Προµηθειών και Παροχής Υπηρεσιών της ΔΕΥΑΡ. Για θέµατα που δεν ρυθµίζονται απ αυτές, εφαρµόζονται οι διατάξεις της Υ.Α /1993 (Ε.Κ.Π.Ο.Τ.Α.). Άρθρο 3ο - Τρόπος εκτέλεσης της προµήθειας Η εκτέλεση της προµήθειας αυτής θα πραγµατοποιηθεί µε τους όρους που θα καθορίσει το Δ.Σ. της ΔΕΥΑΡ. Άρθρο 4ο - Τεχνικές προδιαγραφές Οι τεχνικές προδιαγραφές των ειδών της προµήθειας, έχουν ως ακολούθως: Α. ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΥΛΙΚΑ Τα θραυστά αδρανή υλικά πρέπει να ικανοποιούν τις απαιτήσεις του προτύπου ΕΛΟΤ 408

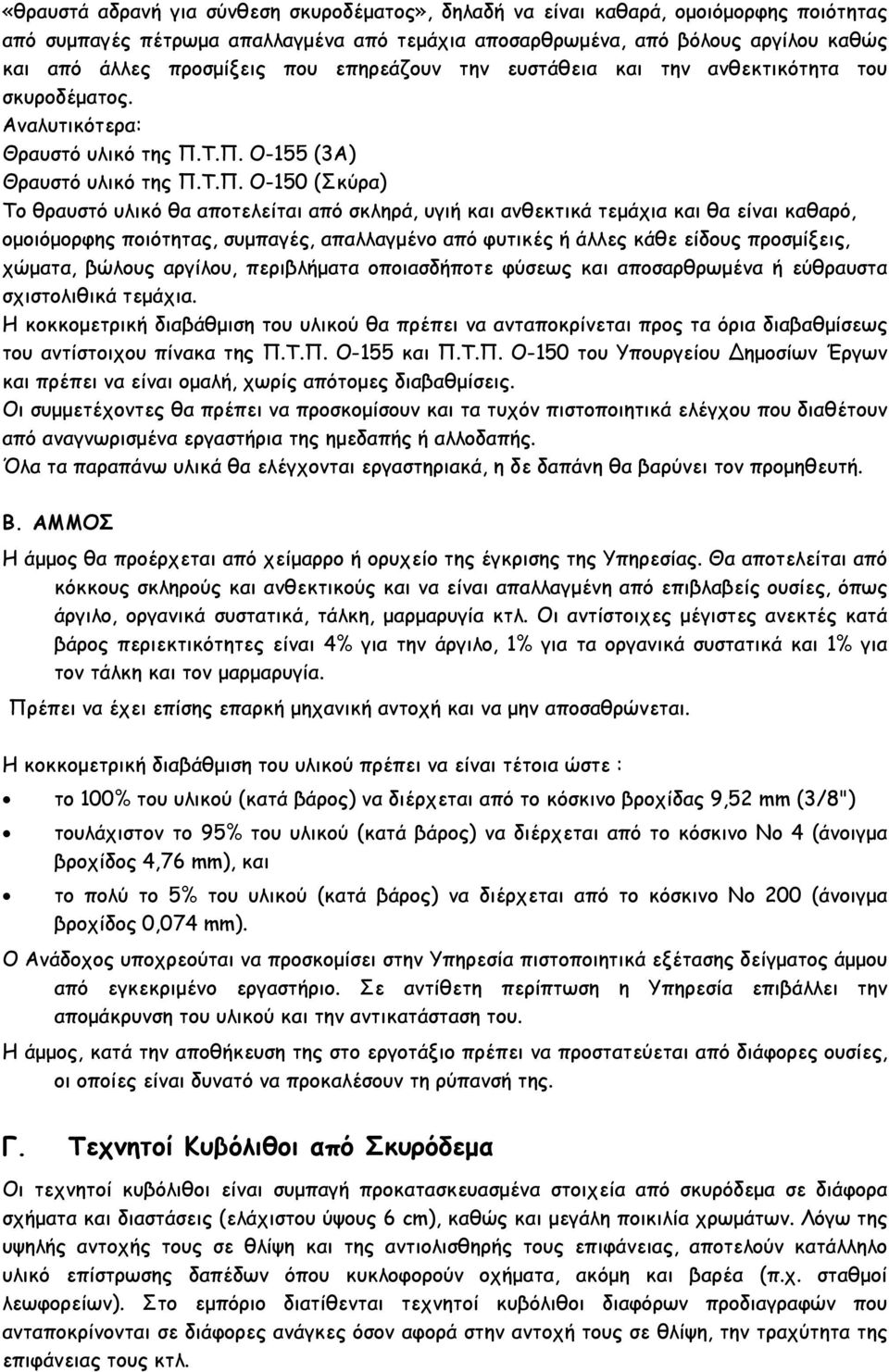

11 «θραυστά αδρανή για σύνθεση σκυροδέµατος», δηλαδή να είναι καθαρά, οµοιόµορφης ποιότητας από συµπαγές πέτρωµα απαλλαγµένα από τεµάχια αποσαρθρωµένα, από βόλους αργίλου καθώς και από άλλες προσµίξεις που επηρεάζουν την ευστάθεια και την ανθεκτικότητα του σκυροδέµατος. Αναλυτικότερα: Θραυστό υλικό της Π.Τ.Π. Ο-155 (3Α) Θραυστό υλικό της Π.Τ.Π. Ο-150 (Σκύρα) Το θραυστό υλικό θα αποτελείται από σκληρά, υγιή και ανθεκτικά τεµάχια και θα είναι καθαρό, οµοιόµορφης ποιότητας, συµπαγές, απαλλαγµένο από φυτικές ή άλλες κάθε είδους προσµίξεις, χώµατα, βώλους αργίλου, περιβλήµατα οποιασδήποτε φύσεως και αποσαρθρωµένα ή εύθραυστα σχιστολιθικά τεµάχια. Η κοκκοµετρική διαβάθµιση του υλικού θα πρέπει να ανταποκρίνεται προς τα όρια διαβαθµίσεως του αντίστοιχου πίνακα της Π.Τ.Π. Ο-155 και Π.Τ.Π. Ο-150 του Υπουργείου Δηµοσίων Έργων και πρέπει να είναι οµαλή, χωρίς απότοµες διαβαθµίσεις. Οι συµµετέχοντες θα πρέπει να προσκοµίσουν και τα τυχόν πιστοποιητικά ελέγχου που διαθέτουν από αναγνωρισµένα εργαστήρια της ηµεδαπής ή αλλοδαπής. Όλα τα παραπάνω υλικά θα ελέγχονται εργαστηριακά, η δε δαπάνη θα βαρύνει τον προµηθευτή. Β. ΑΜΜΟΣ Η άµµος θα προέρχεται από χείµαρρο ή ορυχείο της έγκρισης της Υπηρεσίας. Θα αποτελείται από κόκκους σκληρούς και ανθεκτικούς και να είναι απαλλαγµένη από επιβλαβείς ουσίες, όπως άργιλο, οργανικά συστατικά, τάλκη, µαρµαρυγία κτλ. Οι αντίστοιχες µέγιστες ανεκτές κατά βάρος περιεκτικότητες είναι 4% για την άργιλο, 1% για τα οργανικά συστατικά και 1% για τον τάλκη και τον µαρµαρυγία. Πρέπει να έχει επίσης επαρκή µηχανική αντοχή και να µην αποσαθρώνεται. Η κοκκοµετρική διαβάθµιση του υλικού πρέπει να είναι τέτοια ώστε : το 100% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο βροχίδας 9,52 mm (3/8") τουλάχιστον το 95% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 4 (άνοιγµα βροχίδος 4,76 mm), και το πολύ το 5% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 200 (άνοιγµα βροχίδος 0,074 mm). Ο Ανάδοχος υποχρεούται να προσκοµίσει στην Υπηρεσία πιστοποιητικά εξέτασης δείγµατος άµµου από εγκεκριµένο εργαστήριο. Σε αντίθετη περίπτωση η Υπηρεσία επιβάλλει την αποµάκρυνση του υλικού και την αντικατάσταση του. Η άµµος, κατά την αποθήκευση της στο εργοτάξιο πρέπει να προστατεύεται από διάφορες ουσίες, οι οποίες είναι δυνατό να προκαλέσουν τη ρύπανσή της. Γ. Τεχνητοί Κυβόλιθοι από Σκυρόδεµα Οι τεχνητοί κυβόλιθοι είναι συµπαγή προκατασκευασµένα στοιχεία από σκυρόδεµα σε διάφορα σχήµατα και διαστάσεις (ελάχιστου ύψους 6 cm), καθώς και µεγάλη ποικιλία χρωµάτων. Λόγω της υψηλής αντοχής τους σε θλίψη και της αντιολισθηρής τους επιφάνειας, αποτελούν κατάλληλο υλικό επίστρωσης δαπέδων όπου κυκλοφορούν οχήµατα, ακόµη και βαρέα (π.χ. σταθµοί λεωφορείων). Στο εµπόριο διατίθενται τεχνητοί κυβόλιθοι διαφόρων προδιαγραφών που ανταποκρίνονται σε διάφορες ανάγκες όσον αφορά στην αντοχή τους σε θλίψη, την τραχύτητα της επιφάνειας τους κτλ.

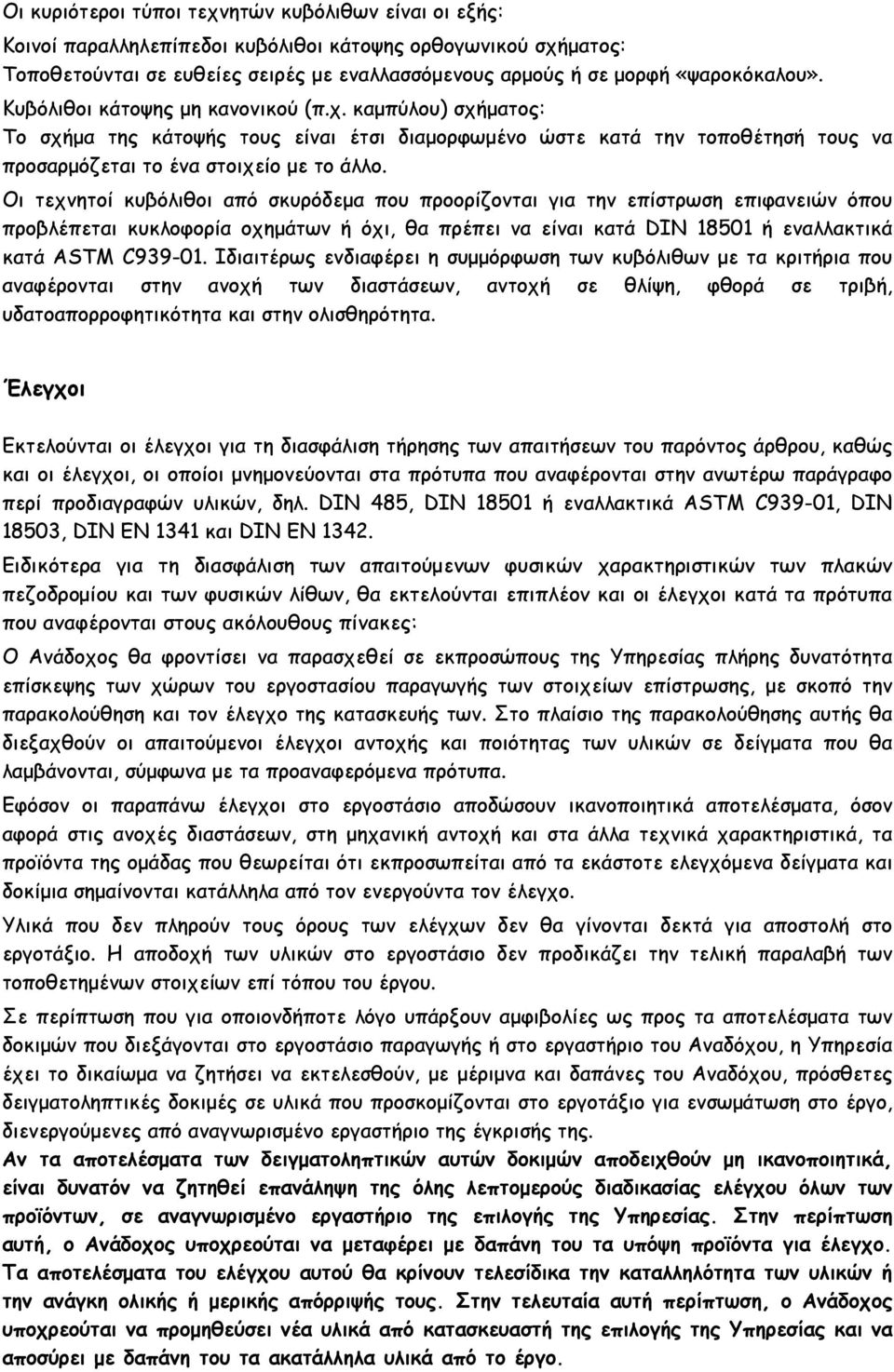

12 Οι κυριότεροι τύποι τεχνητών κυβόλιθων είναι οι εξής: Κοινοί παραλληλεπίπεδοι κυβόλιθοι κάτοψης ορθογωνικού σχήµατος: Τοποθετούνται σε ευθείες σειρές µε εναλλασσόµενους αρµούς ή σε µορφή «ψαροκόκαλου». Κυβόλιθοι κάτοψης µη κανονικού (π.χ. καµπύλου) σχήµατος: Το σχήµα της κάτοψής τους είναι έτσι διαµορφωµένο ώστε κατά την τοποθέτησή τους να προσαρµόζεται το ένα στοιχείο µε το άλλο. Οι τεχνητοί κυβόλιθοι από σκυρόδεµα που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχηµάτων ή όχι, θα πρέπει να είναι κατά DIN ή εναλλακτικά κατά ASTM C Ιδιαιτέρως ενδιαφέρει η συµµόρφωση των κυβόλιθων µε τα κριτήρια που αναφέρονται στην ανοχή των διαστάσεων, αντοχή σε θλίψη, φθορά σε τριβή, υδατοαπορροφητικότητα και στην ολισθηρότητα. Έλεγχοι Εκτελούνται οι έλεγχοι για τη διασφάλιση τήρησης των απαιτήσεων του παρόντος άρθρου, καθώς και οι έλεγχοι, οι οποίοι µνηµονεύονται στα πρότυπα που αναφέρονται στην ανωτέρω παράγραφο περί προδιαγραφών υλικών, δηλ. DIN 485, DIN ή εναλλακτικά ASTM C939-01, DIN 18503, DIN EN 1341 και DIN EN Ειδικότερα για τη διασφάλιση των απαιτούµενων φυσικών χαρακτηριστικών των πλακών πεζοδροµίου και των φυσικών λίθων, θα εκτελούνται επιπλέον και οι έλεγχοι κατά τα πρότυπα που αναφέρονται στους ακόλουθους πίνακες: Ο Ανάδοχος θα φροντίσει να παρασχεθεί σε εκπροσώπους της Υπηρεσίας πλήρης δυνατότητα επίσκεψης των χώρων του εργοστασίου παραγωγής των στοιχείων επίστρωσης, µε σκοπό την παρακολούθηση και τον έλεγχο της κατασκευής των. Στο πλαίσιο της παρακολούθησης αυτής θα διεξαχθούν οι απαιτούµενοι έλεγχοι αντοχής και ποιότητας των υλικών σε δείγµατα που θα λαµβάνονται, σύµφωνα µε τα προαναφερόµενα πρότυπα. Εφόσον οι παραπάνω έλεγχοι στο εργοστάσιο αποδώσουν ικανοποιητικά αποτελέσµατα, όσον αφορά στις ανοχές διαστάσεων, στη µηχανική αντοχή και στα άλλα τεχνικά χαρακτηριστικά, τα προϊόντα της οµάδας που θεωρείται ότι εκπροσωπείται από τα εκάστοτε ελεγχόµενα δείγµατα και δοκίµια σηµαίνονται κατάλληλα από τον ενεργούντα τον έλεγχο. Υλικά που δεν πληρούν τους όρους των ελέγχων δεν θα γίνονται δεκτά για αποστολή στο εργοτάξιο. Η αποδοχή των υλικών στο εργοστάσιο δεν προδικάζει την τελική παραλαβή των τοποθετηµένων στοιχείων επί τόπου του έργου. Σε περίπτωση που για οποιονδήποτε λόγο υπάρξουν αµφιβολίες ως προς τα αποτελέσµατα των δοκιµών που διεξάγονται στο εργοστάσιο παραγωγής ή στο εργαστήριο του Αναδόχου, η Υπηρεσία έχει το δικαίωµα να ζητήσει να εκτελεσθούν, µε µέριµνα και δαπάνες του Αναδόχου, πρόσθετες δειγµατοληπτικές δοκιµές σε υλικά που προσκοµίζονται στο εργοτάξιο για ενσωµάτωση στο έργο, διενεργούµενες από αναγνωρισµένο εργαστήριο της έγκρισής της. Αν τα αποτελέσµατα των δειγµατοληπτικών αυτών δοκιµών αποδειχθούν µη ικανοποιητικά, είναι δυνατόν να ζητηθεί επανάληψη της όλης λεπτοµερούς διαδικασίας ελέγχου όλων των προϊόντων, σε αναγνωρισµένο εργαστήριο της επιλογής της Υπηρεσίας. Στην περίπτωση αυτή, ο Ανάδοχος υποχρεούται να µεταφέρει µε δαπάνη του τα υπόψη προϊόντα για έλεγχο. Τα αποτελέσµατα του ελέγχου αυτού θα κρίνουν τελεσίδικα την καταλληλότητα των υλικών ή την ανάγκη ολικής ή µερικής απόρριψής τους. Στην τελευταία αυτή περίπτωση, ο Ανάδοχος υποχρεούται να προµηθεύσει νέα υλικά από κατασκευαστή της επιλογής της Υπηρεσίας και να αποσύρει µε δαπάνη του τα ακατάλληλα υλικά από το έργο.

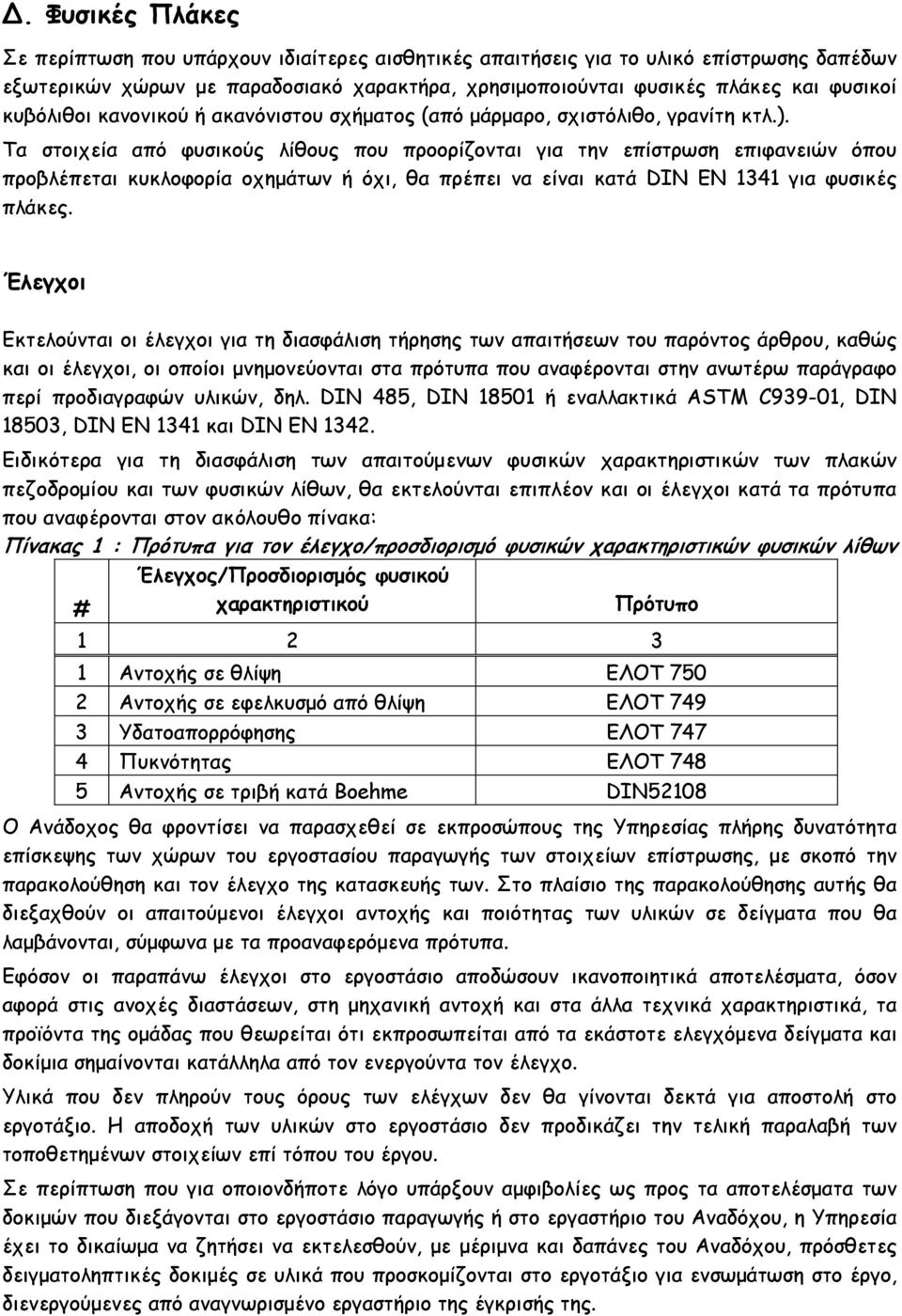

13 Δ. Φυσικές Πλάκες Σε περίπτωση που υπάρχουν ιδιαίτερες αισθητικές απαιτήσεις για το υλικό επίστρωσης δαπέδων εξωτερικών χώρων µε παραδοσιακό χαρακτήρα, χρησιµοποιούνται φυσικές πλάκες και φυσικοί κυβόλιθοι κανονικού ή ακανόνιστου σχήµατος (από µάρµαρο, σχιστόλιθο, γρανίτη κτλ.). Τα στοιχεία από φυσικούς λίθους που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχηµάτων ή όχι, θα πρέπει να είναι κατά DIN EN 1341 για φυσικές πλάκες. Έλεγχοι Εκτελούνται οι έλεγχοι για τη διασφάλιση τήρησης των απαιτήσεων του παρόντος άρθρου, καθώς και οι έλεγχοι, οι οποίοι µνηµονεύονται στα πρότυπα που αναφέρονται στην ανωτέρω παράγραφο περί προδιαγραφών υλικών, δηλ. DIN 485, DIN ή εναλλακτικά ASTM C939-01, DIN 18503, DIN EN 1341 και DIN EN Ειδικότερα για τη διασφάλιση των απαιτούµενων φυσικών χαρακτηριστικών των πλακών πεζοδροµίου και των φυσικών λίθων, θα εκτελούνται επιπλέον και οι έλεγχοι κατά τα πρότυπα που αναφέρονται στον ακόλουθο πίνακα: Πίνακας 1 : Πρότυπα για τον έλεγχο/προσδιορισµό φυσικών χαρακτηριστικών φυσικών λίθων Έλεγχος/Προσδιορισµός φυσικού # χαρακτηριστικού Πρότυπο Αντοχής σε θλίψη ΕΛΟΤ Αντοχής σε εφελκυσµό από θλίψη ΕΛΟΤ Υδατοαπορρόφησης ΕΛΟΤ Πυκνότητας ΕΛΟΤ Αντοχής σε τριβή κατά Boehme DIN52108 Ο Ανάδοχος θα φροντίσει να παρασχεθεί σε εκπροσώπους της Υπηρεσίας πλήρης δυνατότητα επίσκεψης των χώρων του εργοστασίου παραγωγής των στοιχείων επίστρωσης, µε σκοπό την παρακολούθηση και τον έλεγχο της κατασκευής των. Στο πλαίσιο της παρακολούθησης αυτής θα διεξαχθούν οι απαιτούµενοι έλεγχοι αντοχής και ποιότητας των υλικών σε δείγµατα που θα λαµβάνονται, σύµφωνα µε τα προαναφερόµενα πρότυπα. Εφόσον οι παραπάνω έλεγχοι στο εργοστάσιο αποδώσουν ικανοποιητικά αποτελέσµατα, όσον αφορά στις ανοχές διαστάσεων, στη µηχανική αντοχή και στα άλλα τεχνικά χαρακτηριστικά, τα προϊόντα της οµάδας που θεωρείται ότι εκπροσωπείται από τα εκάστοτε ελεγχόµενα δείγµατα και δοκίµια σηµαίνονται κατάλληλα από τον ενεργούντα τον έλεγχο. Υλικά που δεν πληρούν τους όρους των ελέγχων δεν θα γίνονται δεκτά για αποστολή στο εργοτάξιο. Η αποδοχή των υλικών στο εργοστάσιο δεν προδικάζει την τελική παραλαβή των τοποθετηµένων στοιχείων επί τόπου του έργου. Σε περίπτωση που για οποιονδήποτε λόγο υπάρξουν αµφιβολίες ως προς τα αποτελέσµατα των δοκιµών που διεξάγονται στο εργοστάσιο παραγωγής ή στο εργαστήριο του Αναδόχου, η Υπηρεσία έχει το δικαίωµα να ζητήσει να εκτελεσθούν, µε µέριµνα και δαπάνες του Αναδόχου, πρόσθετες δειγµατοληπτικές δοκιµές σε υλικά που προσκοµίζονται στο εργοτάξιο για ενσωµάτωση στο έργο, διενεργούµενες από αναγνωρισµένο εργαστήριο της έγκρισής της.

14 Αν τα αποτελέσµατα των δειγµατοληπτικών αυτών δοκιµών αποδειχθούν µη ικανοποιητικά, είναι δυνατόν να ζητηθεί επανάληψη της όλης λεπτοµερούς διαδικασίας ελέγχου όλων των προϊόντων, σε αναγνωρισµένο εργαστήριο της επιλογής της Υπηρεσίας. Στην περίπτωση αυτή, ο Ανάδοχος υποχρεούται να µεταφέρει µε δαπάνη του τα υπόψη προϊόντα για έλεγχο. Τα αποτελέσµατα του ελέγχου αυτού θα κρίνουν τελεσίδικα την καταλληλότητα των υλικών ή την ανάγκη ολικής ή µερικής απόρριψής τους. Στην τελευταία αυτή περίπτωση, ο Ανάδοχος υποχρεούται να προµηθεύσει νέα υλικά από κατασκευαστή της επιλογής της Υπηρεσίας και να αποσύρει µε δαπάνη του τα ακατάλληλα υλικά από το έργο. Ε. Τσιµέντο α. Το τσιµέντο θα είναι πρόσφατης παραγωγής, Portland, καθαρό και θα πρέπει να πληροί τις ακόλουθες προδιαγραφές: - Πρότυπο ΕΛΟΤ ΕΝ Πρότυπο ΕΛΟΤ ΕΝ Ελληνικός Κανονισµός τσιµέντων ΠΔ 244/80 µόνο όσον αφορά στο Τσιµέντο «τύπου IV-Πόρτλαντ ανθεκτικό στα θειικά (SR)». Δεν θα χρησιµοποιείται τσιµέντο ηλικίας πέραν των 3 µηνών. β. Η Υπηρεσία δικαιούται να ζητά τη διεξαγωγή ελέγχων ποιότητας για κάθε 5 t προσκοµιζόµενου τσιµέντου που χρησιµοποιείται σε κονιάµατα. Αν από τους ελέγχους προκύψει ότι κάποιο δείγµα δεν πληροί τις προδιαγραφές, η αντίστοιχη ποσότητα απορρίπτεται και αποµακρύνεται µε ευθύνη του Αναδόχου από το εργοτάξιο. γ. Τσιµέντο µε ανοµοιόµορφη κατανοµή πυκνότητας (που περιέχει όγκους ή σβώλους που δεν διαλύονται µε σφίξιµο στο χέρι) θα αποµακρύνεται από το εργοτάξιο µε δαπάνες του Αναδόχου. Έλεγχοι δ. Ποσότητα τσιµέντου που κατά την προσκόµιση έχει ανοµοιόµορφη κατανοµή πυκνότητας (έχει σβωλιάσει) απορρίπτεται. Η Υπηρεσία δικαιούται να λαµβάνει δείγµατα από κάθε παρτίδα τσιµέντου που έρχεται στο εργοτάξιο και να διεξάγει δοκιµές σε αναγνωρισµένο εργαστήριο. Αν από τις ενδείξεις των δοκιµών προκύψει ότι το τσιµέντο δεν εκπληρώνει τους όρους του ισχύοντος Κανονισµού ή / και τους όρους του παρόντος και των υπόλοιπων Συµβατικών Τευχών, η ποσότητα που αντιπροσωπεύεται από το δείγµα απορρίπτεται και αποµακρύνεται από το εργοτάξιο. ε. Διευκρινίζεται ότι η µη άσκηση ελέγχου ή η τυχόν διάγνωση ελαττωµάτων από έλεγχο που έχει γίνει ή και η προσωρινή αποδοχή υλικών που προσκοµίστηκαν και χρησιµοποιήθηκαν, δεν απαλλάσσει τον Ανάδοχο από την υποχρέωση του να αποκαλύψει τα κρυµµένα µέρη των διαφόρων τµηµάτων των έτοιµων εργασιών και να καθαιρέσει ή να ανακατασκευάσει τµήµατα του έργου, για την κατασκευή των οποίων διαπιστωθεί, ότι έγινε χρήση αδόκιµων υλικών. Επίσης δεν τον απαλλάσσει από την ευθύνη για την ποιότητα και το δόκιµο των υλικών και των εργασιών. Μεταφορά και Παραλαβή α. Το τσιµέντο παραδίδεται στις εγκαταστάσεις της ΔΕΥΑΡ σε σάκους. Οι σάκοι, αυτοί πρέπει να είναι χάρτινοι, ανθεκτικοί, καλής κατασκευής, σφραγισµένοι στο εργοστάσιο και σε καλή

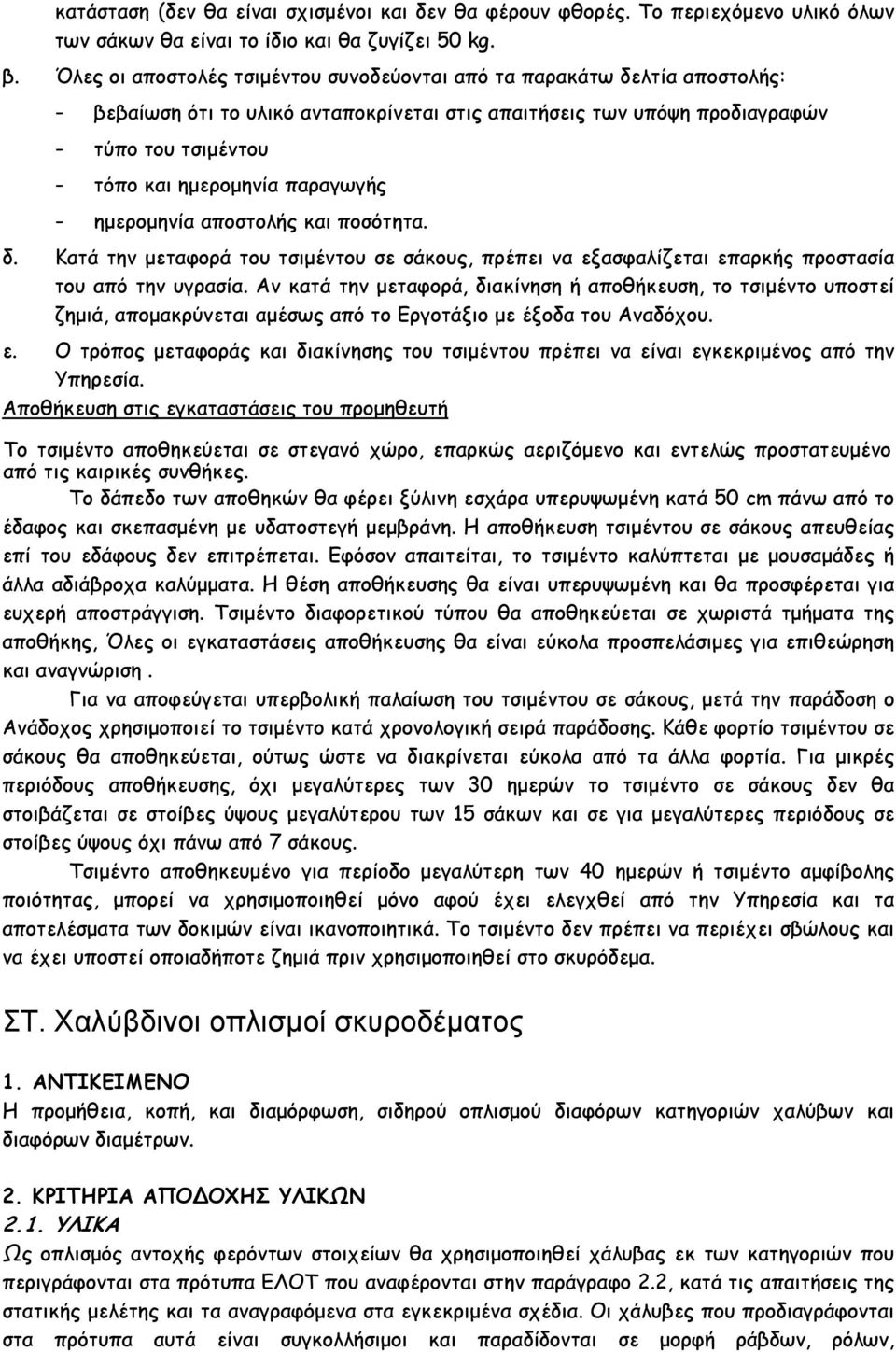

15 κατάσταση (δεν θα είναι σχισµένοι και δεν θα φέρουν φθορές. Το περιεχόµενο υλικό όλων των σάκων θα είναι το ίδιο και θα ζυγίζει 50 kg. β. Όλες οι αποστολές τσιµέντου συνοδεύονται από τα παρακάτω δελτία αποστολής: - βεβαίωση ότι το υλικό ανταποκρίνεται στις απαιτήσεις των υπόψη προδιαγραφών - τύπο του τσιµέντου - τόπο και ηµεροµηνία παραγωγής - ηµεροµηνία αποστολής και ποσότητα. δ. Κατά την µεταφορά του τσιµέντου σε σάκους, πρέπει να εξασφαλίζεται επαρκής προστασία του από την υγρασία. Αν κατά την µεταφορά, διακίνηση ή αποθήκευση, το τσιµέντο υποστεί ζηµιά, αποµακρύνεται αµέσως από το Εργοτάξιο µε έξοδα του Αναδόχου. ε. Ο τρόπος µεταφοράς και διακίνησης του τσιµέντου πρέπει να είναι εγκεκριµένος από την Υπηρεσία. Αποθήκευση στις εγκαταστάσεις του προµηθευτή Το τσιµέντο αποθηκεύεται σε στεγανό χώρο, επαρκώς αεριζόµενο και εντελώς προστατευµένο από τις καιρικές συνθήκες. Το δάπεδο των αποθηκών θα φέρει ξύλινη εσχάρα υπερυψωµένη κατά 50 cm πάνω από το έδαφος και σκεπασµένη µε υδατοστεγή µεµβράνη. Η αποθήκευση τσιµέντου σε σάκους απευθείας επί του εδάφους δεν επιτρέπεται. Εφόσον απαιτείται, το τσιµέντο καλύπτεται µε µουσαµάδες ή άλλα αδιάβροχα καλύµµατα. Η θέση αποθήκευσης θα είναι υπερυψωµένη και θα προσφέρεται για ευχερή αποστράγγιση. Τσιµέντο διαφορετικού τύπου θα αποθηκεύεται σε χωριστά τµήµατα της αποθήκης, Όλες οι εγκαταστάσεις αποθήκευσης θα είναι εύκολα προσπελάσιµες για επιθεώρηση και αναγνώριση. Για να αποφεύγεται υπερβολική παλαίωση του τσιµέντου σε σάκους, µετά την παράδοση ο Ανάδοχος χρησιµοποιεί το τσιµέντο κατά χρονολογική σειρά παράδοσης. Κάθε φορτίο τσιµέντου σε σάκους θα αποθηκεύεται, ούτως ώστε να διακρίνεται εύκολα από τα άλλα φορτία. Για µικρές περιόδους αποθήκευσης, όχι µεγαλύτερες των 30 ηµερών το τσιµέντο σε σάκους δεν θα στοιβάζεται σε στοίβες ύψους µεγαλύτερου των 15 σάκων και σε για µεγαλύτερες περιόδους σε στοίβες ύψους όχι πάνω από 7 σάκους. Τσιµέντο αποθηκευµένο για περίοδο µεγαλύτερη των 40 ηµερών ή τσιµέντο αµφίβολης ποιότητας, µπορεί να χρησιµοποιηθεί µόνο αφού έχει ελεγχθεί από την Υπηρεσία και τα αποτελέσµατα των δοκιµών είναι ικανοποιητικά. Το τσιµέντο δεν πρέπει να περιέχει σβώλους και να έχει υποστεί οποιαδήποτε ζηµιά πριν χρησιµοποιηθεί στο σκυρόδεµα. ΣΤ. Χαλύβδινοι οπλισµοί σκυροδέµατος 1. ΑΝΤΙΚΕΙΜΕΝΟ Η προµήθεια, κοπή, και διαµόρφωση, σιδηρού οπλισµού διαφόρων κατηγοριών χαλύβων και διαφόρων διαµέτρων. 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΥΛΙΚΩΝ 2.1. ΥΛΙΚΑ Ως οπλισµός αντοχής φερόντων στοιχείων θα χρησιµοποιηθεί χάλυβας εκ των κατηγοριών που περιγράφονται στα πρότυπα ΕΛΟΤ που αναφέρονται στην παράγραφο 2.2, κατά τις απαιτήσεις της στατικής µελέτης και τα αναγραφόµενα στα εγκεκριµένα σχέδια. Οι χάλυβες που προδιαγράφονται στα πρότυπα αυτά είναι συγκολλήσιµοι και παραδίδονται σε µορφή ράβδων, ρόλων,

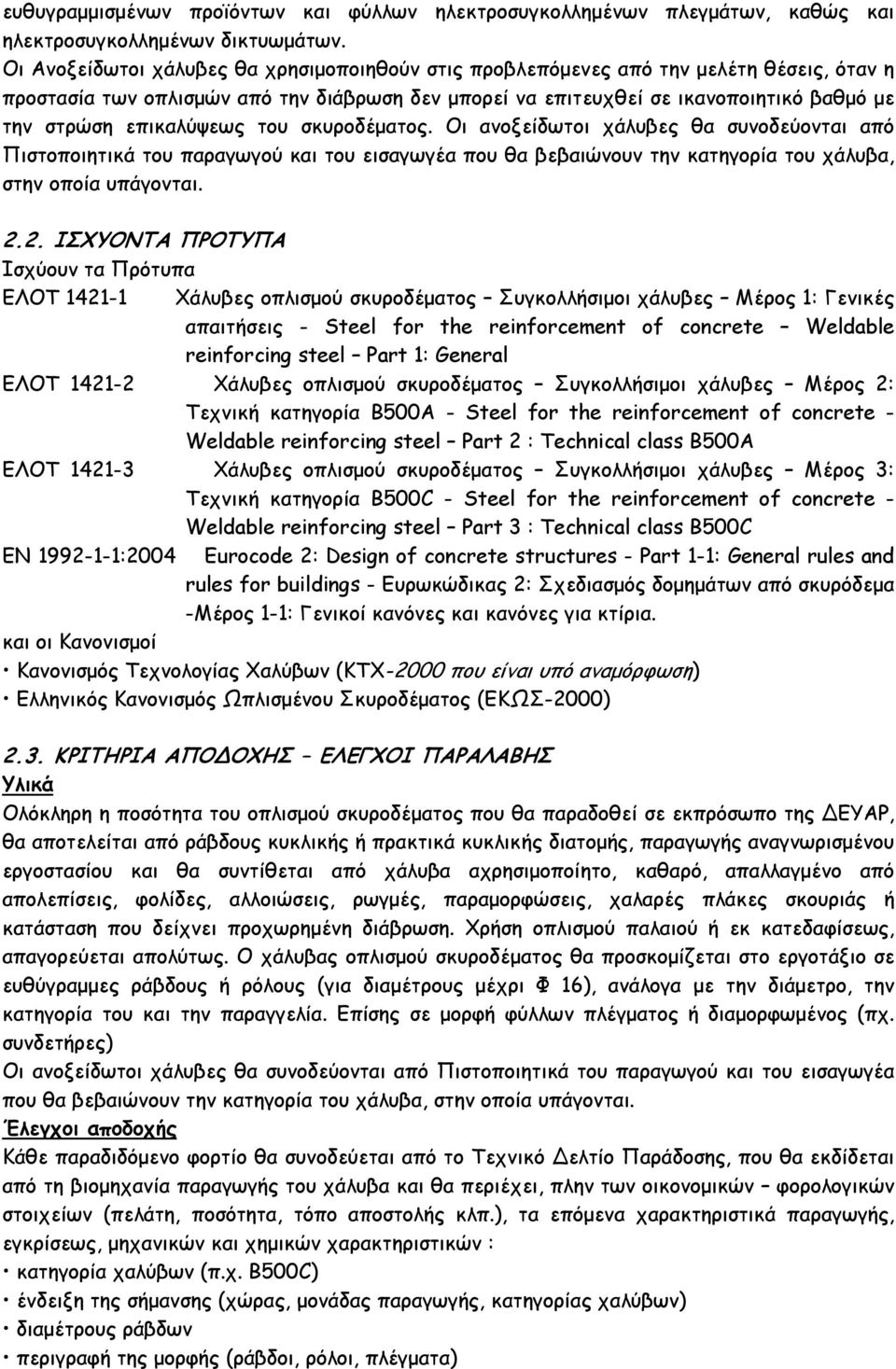

16 ευθυγραµµισµένων προϊόντων και φύλλων ηλεκτροσυγκολληµένων πλεγµάτων, καθώς και ηλεκτροσυγκολληµένων δικτυωµάτων. Οι Ανοξείδωτοι χάλυβες θα χρησιµοποιηθούν στις προβλεπόµενες από την µελέτη θέσεις, όταν η προστασία των οπλισµών από την διάβρωση δεν µπορεί να επιτευχθεί σε ικανοποιητικό βαθµό µε την στρώση επικαλύψεως του σκυροδέµατος. Οι ανοξείδωτοι χάλυβες θα συνοδεύονται από Πιστοποιητικά του παραγωγού και του εισαγωγέα που θα βεβαιώνουν την κατηγορία του χάλυβα, στην οποία υπάγονται ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Ισχύουν τα Πρότυπα ΕΛΟΤ Χάλυβες οπλισµού σκυροδέµατος Συγκολλήσιµοι χάλυβες Μέρος 1: Γενικές απαιτήσεις - Steel for the reinforcement of concrete Weldable reinforcing steel Part 1: General ΕΛΟΤ Χάλυβες οπλισµού σκυροδέµατος Συγκολλήσιµοι χάλυβες Μέρος 2: Τεχνική κατηγορία Β500Α - Steel for the reinforcement of concrete - Weldable reinforcing steel Part 2 : Technical class B500A ΕΛΟΤ Χάλυβες οπλισµού σκυροδέµατος Συγκολλήσιµοι χάλυβες Μέρος 3: Τεχνική κατηγορία Β500C - Steel for the reinforcement of concrete - Weldable reinforcing steel Part 3 : Technical class B500C EN :2004 Eurocode 2: Design of concrete structures - Part 1-1: General rules and rules for buildings - Ευρωκώδικας 2: Σχεδιασµός δοµηµάτων από σκυρόδεµα -Μέρος 1-1: Γενικοί κανόνες και κανόνες για κτίρια. και οι Κανονισµοί Κανονισµός Τεχνολογίας Χαλύβων (ΚΤΧ-2000 που είναι υπό αναµόρφωση) Ελληνικός Κανονισµός Ωπλισµένου Σκυροδέµατος (ΕΚΩΣ-2000) 2.3. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΛΕΓΧΟΙ ΠΑΡΑΛΑΒΗΣ Υλικά Ολόκληρη η ποσότητα του οπλισµού σκυροδέµατος που θα παραδοθεί σε εκπρόσωπο της ΔΕΥΑΡ, θα αποτελείται από ράβδους κυκλικής ή πρακτικά κυκλικής διατοµής, παραγωγής αναγνωρισµένου εργοστασίου και θα συντίθεται από χάλυβα αχρησιµοποίητο, καθαρό, απαλλαγµένο από απολεπίσεις, φολίδες, αλλοιώσεις, ρωγµές, παραµορφώσεις, χαλαρές πλάκες σκουριάς ή κατάσταση που δείχνει προχωρηµένη διάβρωση. Χρήση οπλισµού παλαιού ή εκ κατεδαφίσεως, απαγορεύεται απολύτως. Ο χάλυβας οπλισµού σκυροδέµατος θα προσκοµίζεται στο εργοτάξιο σε ευθύγραµµες ράβδους ή ρόλους (για διαµέτρους µέχρι Φ 16), ανάλογα µε την διάµετρο, την κατηγορία του και την παραγγελία. Επίσης σε µορφή φύλλων πλέγµατος ή διαµορφωµένος (πχ. συνδετήρες) Οι ανοξείδωτοι χάλυβες θα συνοδεύονται από Πιστοποιητικά του παραγωγού και του εισαγωγέα που θα βεβαιώνουν την κατηγορία του χάλυβα, στην οποία υπάγονται. Έλεγχοι αποδοχής Κάθε παραδιδόµενο φορτίο θα συνοδεύεται από το Τεχνικό Δελτίο Παράδοσης, που θα εκδίδεται από τη βιοµηχανία παραγωγής του χάλυβα και θα περιέχει, πλην των οικονοµικών φορολογικών στοιχείων (πελάτη, ποσότητα, τόπο αποστολής κλπ.), τα επόµενα χαρακτηριστικά παραγωγής, εγκρίσεως, µηχανικών και χηµικών χαρακτηριστικών : κατηγορία χαλύβων (π.χ. Β500C) ένδειξη της σήµανσης (χώρας, µονάδας παραγωγής, κατηγορίας χαλύβων) διαµέτρους ράβδων περιγραφή της µορφής (ράβδοι, ρόλοι, πλέγµατα)

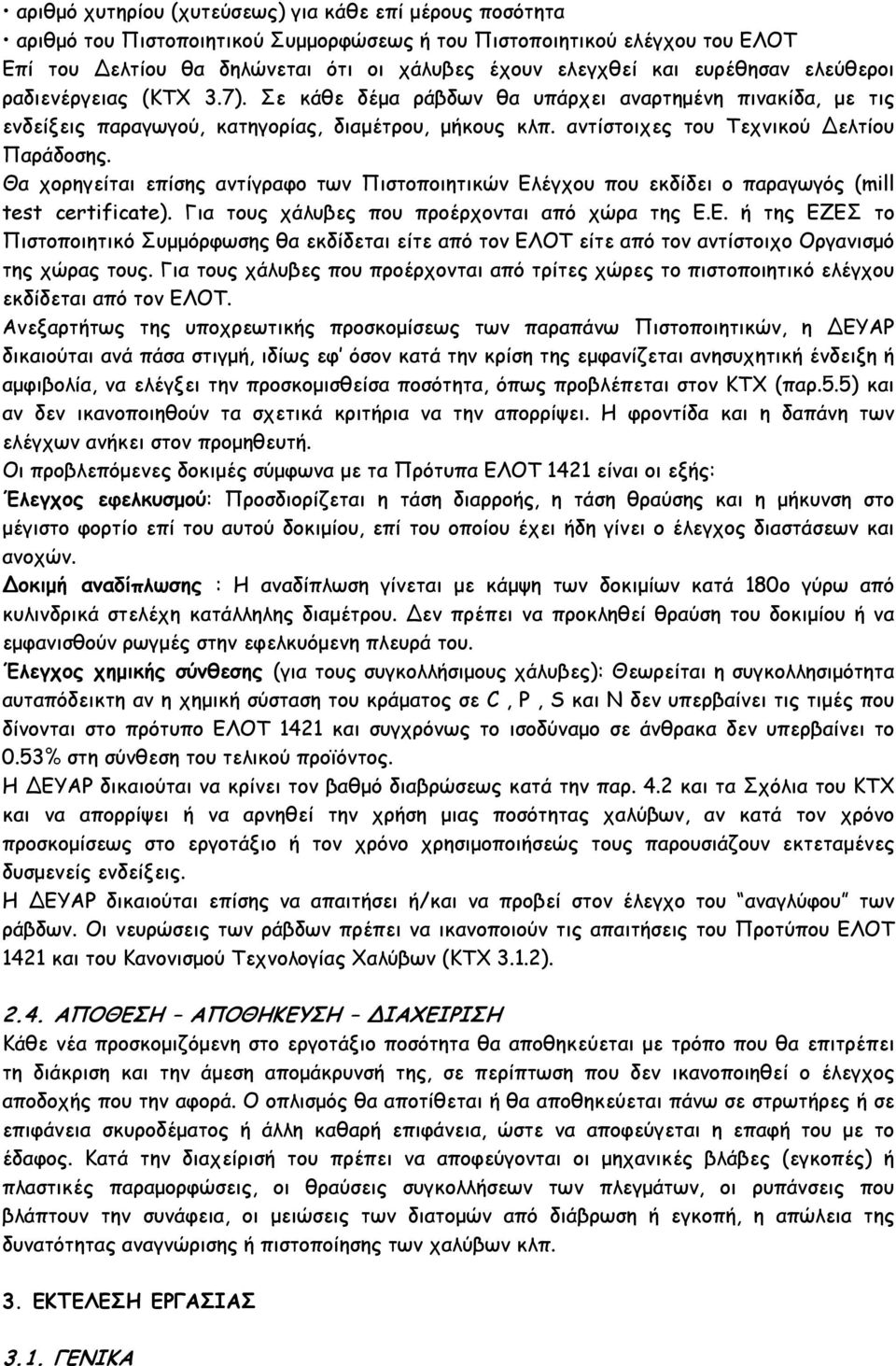

17 αριθµό χυτηρίου (χυτεύσεως) για κάθε επί µέρους ποσότητα αριθµό του Πιστοποιητικού Συµµορφώσεως ή του Πιστοποιητικού ελέγχου του ΕΛΟΤ Επί του Δελτίου θα δηλώνεται ότι οι χάλυβες έχουν ελεγχθεί και ευρέθησαν ελεύθεροι ραδιενέργειας (ΚΤΧ 3.7). Σε κάθε δέµα ράβδων θα υπάρχει αναρτηµένη πινακίδα, µε τις ενδείξεις παραγωγού, κατηγορίας, διαµέτρου, µήκους κλπ. αντίστοιχες του Τεχνικού Δελτίου Παράδοσης. Θα χορηγείται επίσης αντίγραφο των Πιστοποιητικών Ελέγχου που εκδίδει ο παραγωγός (mill test certificate). Για τους χάλυβες που προέρχονται από χώρα της Ε.Ε. ή της ΕΖΕΣ το Πιστοποιητικό Συµµόρφωσης θα εκδίδεται είτε από τον ΕΛΟΤ είτε από τον αντίστοιχο Οργανισµό της χώρας τους. Για τους χάλυβες που προέρχονται από τρίτες χώρες το πιστοποιητικό ελέγχου εκδίδεται από τον ΕΛΟΤ. Ανεξαρτήτως της υποχρεωτικής προσκοµίσεως των παραπάνω Πιστοποιητικών, η ΔΕΥΑΡ δικαιούται ανά πάσα στιγµή, ιδίως εφ όσον κατά την κρίση της εµφανίζεται ανησυχητική ένδειξη ή αµφιβολία, να ελέγξει την προσκοµισθείσα ποσότητα, όπως προβλέπεται στον ΚΤΧ (παρ.5.5) και αν δεν ικανοποιηθούν τα σχετικά κριτήρια να την απορρίψει. Η φροντίδα και η δαπάνη των ελέγχων ανήκει στον προµηθευτή. Οι προβλεπόµενες δοκιµές σύµφωνα µε τα Πρότυπα ΕΛΟΤ 1421 είναι οι εξής: Έλεγχος εφελκυσµού: Προσδιορίζεται η τάση διαρροής, η τάση θραύσης και η µήκυνση στο µέγιστο φορτίο επί του αυτού δοκιµίου, επί του οποίου έχει ήδη γίνει ο έλεγχος διαστάσεων και ανοχών. Δοκιµή αναδίπλωσης : Η αναδίπλωση γίνεται µε κάµψη των δοκιµίων κατά 180ο γύρω από κυλινδρικά στελέχη κατάλληλης διαµέτρου. Δεν πρέπει να προκληθεί θραύση του δοκιµίου ή να εµφανισθούν ρωγµές στην εφελκυόµενη πλευρά του. Έλεγχος χηµικής σύνθεσης (για τους συγκολλήσιµους χάλυβες): Θεωρείται η συγκολλησιµότητα αυταπόδεικτη αν η χηµική σύσταση του κράµατος σε C, P, S και N δεν υπερβαίνει τις τιµές που δίνονται στο πρότυπο ΕΛΟΤ 1421 και συγχρόνως το ισοδύναµο σε άνθρακα δεν υπερβαίνει το 0.53% στη σύνθεση του τελικού προϊόντος. Η ΔΕΥΑΡ δικαιούται να κρίνει τον βαθµό διαβρώσεως κατά την παρ. 4.2 και τα Σχόλια του ΚΤΧ και να απορρίψει ή να αρνηθεί την χρήση µιας ποσότητας χαλύβων, αν κατά τον χρόνο προσκοµίσεως στο εργοτάξιο ή τον χρόνο χρησιµοποιήσεώς τους παρουσιάζουν εκτεταµένες δυσµενείς ενδείξεις. Η ΔΕΥΑΡ δικαιούται επίσης να απαιτήσει ή/και να προβεί στον έλεγχο του αναγλύφου των ράβδων. Οι νευρώσεις των ράβδων πρέπει να ικανοποιούν τις απαιτήσεις του Προτύπου ΕΛΟΤ 1421 και του Κανονισµού Τεχνολογίας Χαλύβων (KTX 3.1.2) ΑΠΟΘΕΣΗ ΑΠΟΘΗΚΕΥΣΗ ΔΙΑΧΕΙΡΙΣΗ Κάθε νέα προσκοµιζόµενη στο εργοτάξιο ποσότητα θα αποθηκεύεται µε τρόπο που θα επιτρέπει τη διάκριση και την άµεση αποµάκρυνσή της, σε περίπτωση που δεν ικανοποιηθεί ο έλεγχος αποδοχής που την αφορά. Ο οπλισµός θα αποτίθεται ή θα αποθηκεύεται πάνω σε στρωτήρες ή σε επιφάνεια σκυροδέµατος ή άλλη καθαρή επιφάνεια, ώστε να αποφεύγεται η επαφή του µε το έδαφος. Κατά την διαχείρισή του πρέπει να αποφεύγονται οι µηχανικές βλάβες (εγκοπές) ή πλαστικές παραµορφώσεις, οι θραύσεις συγκολλήσεων των πλεγµάτων, οι ρυπάνσεις που βλάπτουν την συνάφεια, οι µειώσεις των διατοµών από διάβρωση ή εγκοπή, η απώλεια της δυνατότητας αναγνώρισης ή πιστοποίησης των χαλύβων κλπ. 3. ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΑΣ 3.1. ΓΕΝΙΚΑ

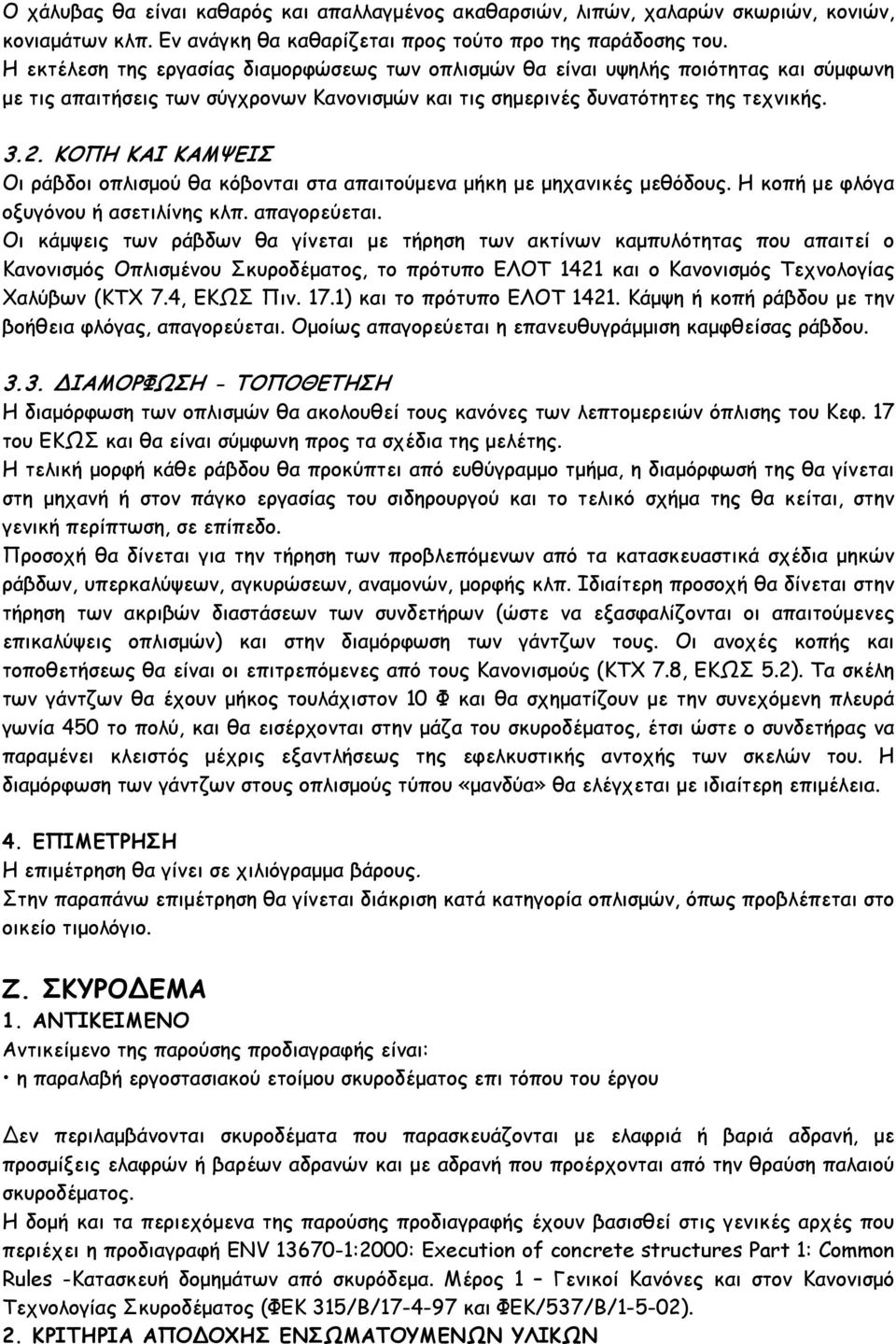

18 Ο χάλυβας θα είναι καθαρός και απαλλαγµένος ακαθαρσιών, λιπών, χαλαρών σκωριών, κονιών, κονιαµάτων κλπ. Εν ανάγκη θα καθαρίζεται προς τούτο προ της παράδοσης του. Η εκτέλεση της εργασίας διαµορφώσεως των οπλισµών θα είναι υψηλής ποιότητας και σύµφωνη µε τις απαιτήσεις των σύγχρονων Κανονισµών και τις σηµερινές δυνατότητες της τεχνικής ΚΟΠΗ ΚΑΙ ΚΑΜΨΕΙΣ Οι ράβδοι οπλισµού θα κόβονται στα απαιτούµενα µήκη µε µηχανικές µεθόδους. Η κοπή µε φλόγα οξυγόνου ή ασετιλίνης κλπ. απαγορεύεται. Οι κάµψεις των ράβδων θα γίνεται µε τήρηση των ακτίνων καµπυλότητας που απαιτεί ο Κανονισµός Οπλισµένου Σκυροδέµατος, το πρότυπο ΕΛΟΤ 1421 και ο Κανονισµός Τεχνολογίας Χαλύβων (ΚΤΧ 7.4, ΕΚΩΣ Πιν. 17.1) και το πρότυπο ΕΛΟΤ Κάµψη ή κοπή ράβδου µε την βοήθεια φλόγας, απαγορεύεται. Οµοίως απαγορεύεται η επανευθυγράµµιση καµφθείσας ράβδου ΔΙΑΜΟΡΦΩΣΗ - ΤΟΠΟΘΕΤΗΣΗ Η διαµόρφωση των οπλισµών θα ακολουθεί τους κανόνες των λεπτοµερειών όπλισης του Κεφ. 17 του ΕΚΩΣ και θα είναι σύµφωνη προς τα σχέδια της µελέτης. Η τελική µορφή κάθε ράβδου θα προκύπτει από ευθύγραµµο τµήµα, η διαµόρφωσή της θα γίνεται στη µηχανή ή στον πάγκο εργασίας του σιδηρουργού και το τελικό σχήµα της θα κείται, στην γενική περίπτωση, σε επίπεδο. Προσοχή θα δίνεται για την τήρηση των προβλεπόµενων από τα κατασκευαστικά σχέδια µηκών ράβδων, υπερκαλύψεων, αγκυρώσεων, αναµονών, µορφής κλπ. Ιδιαίτερη προσοχή θα δίνεται στην τήρηση των ακριβών διαστάσεων των συνδετήρων (ώστε να εξασφαλίζονται οι απαιτούµενες επικαλύψεις οπλισµών) και στην διαµόρφωση των γάντζων τους. Οι ανοχές κοπής και τοποθετήσεως θα είναι οι επιτρεπόµενες από τους Κανονισµούς (ΚΤΧ 7.8, ΕΚΩΣ 5.2). Τα σκέλη των γάντζων θα έχουν µήκος τουλάχιστον 10 Φ και θα σχηµατίζουν µε την συνεχόµενη πλευρά γωνία 450 το πολύ, και θα εισέρχονται στην µάζα του σκυροδέµατος, έτσι ώστε ο συνδετήρας να παραµένει κλειστός µέχρις εξαντλήσεως της εφελκυστικής αντοχής των σκελών του. Η διαµόρφωση των γάντζων στους οπλισµούς τύπου «µανδύα» θα ελέγχεται µε ιδιαίτερη επιµέλεια. 4. ΕΠΙΜΕΤΡΗΣΗ Η επιµέτρηση θα γίνει σε χιλιόγραµµα βάρους. Στην παραπάνω επιµέτρηση θα γίνεται διάκριση κατά κατηγορία οπλισµών, όπως προβλέπεται στο οικείο τιµολόγιο. Ζ. ΣΚΥΡΟΔΕΜΑ 1. ΑΝΤΙΚΕΙΜΕΝΟ Αντικείµενο της παρούσης προδιαγραφής είναι: η παραλαβή εργοστασιακού ετοίµου σκυροδέµατος επι τόπου του έργου Δεν περιλαµβάνονται σκυροδέµατα που παρασκευάζονται µε ελαφριά ή βαριά αδρανή, µε προσµίξεις ελαφρών ή βαρέων αδρανών και µε αδρανή που προέρχονται από την θραύση παλαιού σκυροδέµατος. Η δοµή και τα περιεχόµενα της παρούσης προδιαγραφής έχουν βασισθεί στις γενικές αρχές που περιέχει η προδιαγραφή ENV :2000: Execution of concrete structures Part 1: Common Rules -Κατασκευή δοµηµάτων από σκυρόδεµα. Μέρος 1 Γενικοί Κανόνες και στον Κανονισµό Τεχνολογίας Σκυροδέµατος (ΦΕΚ 315/Β/ και ΦΕΚ/537/Β/1-5-02). 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ

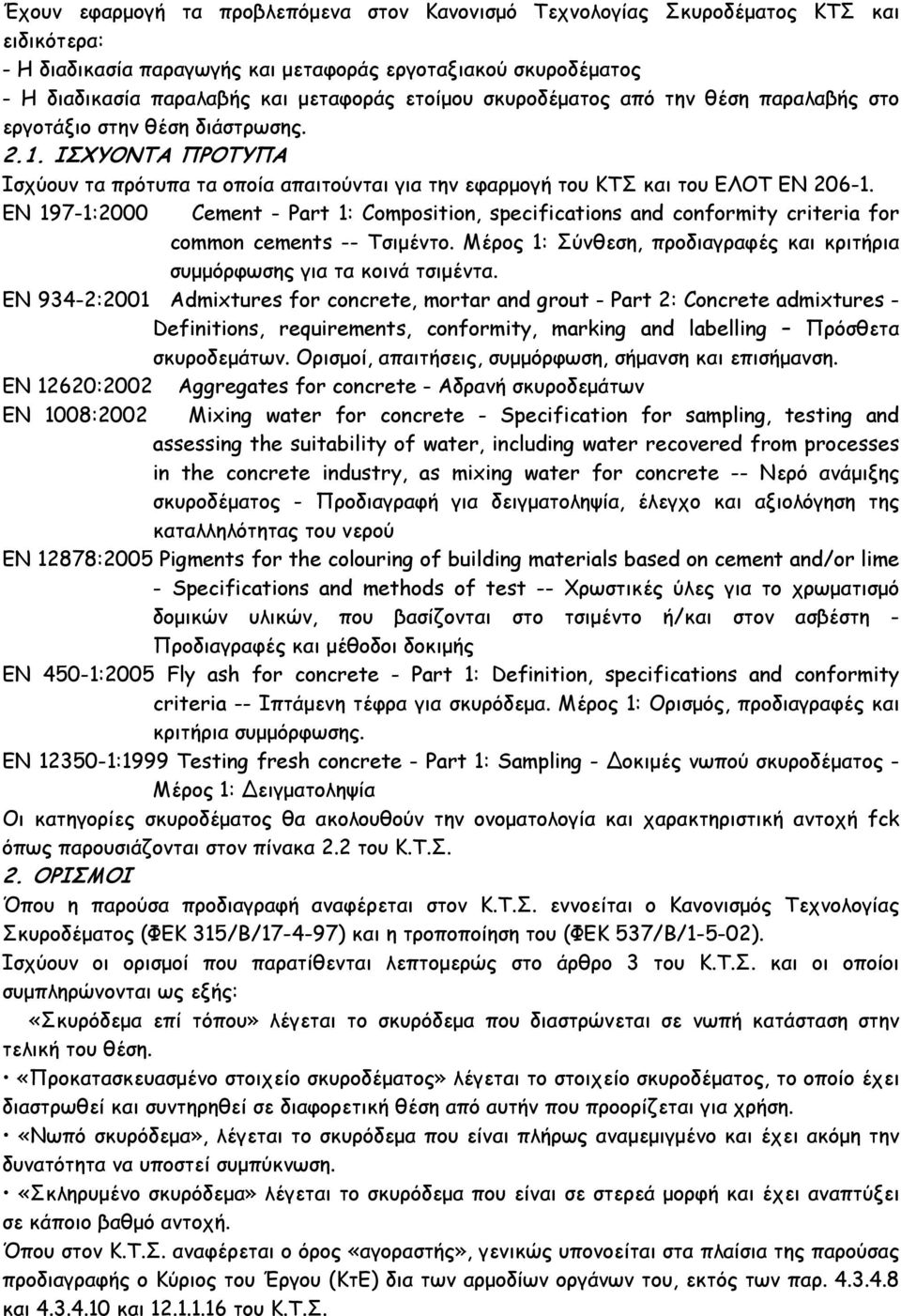

19 Έχουν εφαρµογή τα προβλεπόµενα στον Κανονισµό Τεχνολογίας Σκυροδέµατος ΚΤΣ και ειδικότερα: - Η διαδικασία παραγωγής και µεταφοράς εργοταξιακού σκυροδέµατος - Η διαδικασία παραλαβής και µεταφοράς ετοίµου σκυροδέµατος από την θέση παραλαβής στο εργοτάξιο στην θέση διάστρωσης ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Ισχύουν τα πρότυπα τα οποία απαιτούνται για την εφαρµογή του ΚΤΣ και του ΕΛΟΤ ΕΝ EN 197-1:2000 Cement - Part 1: Composition, specifications and conformity criteria for common cements -- Τσιµέντο. Μέρος 1: Σύνθεση, προδιαγραφές και κριτήρια συµµόρφωσης για τα κοινά τσιµέντα. EN 934-2:2001 Admixtures for concrete, mortar and grout - Part 2: Concrete admixtures - Definitions, requirements, conformity, marking and labelling Πρόσθετα σκυροδεµάτων. Ορισµοί, απαιτήσεις, συµµόρφωση, σήµανση και επισήµανση. EN 12620:2002 Aggregates for concrete - Αδρανή σκυροδεµάτων EN 1008:2002 Mixing water for concrete - Specification for sampling, testing and assessing the suitability of water, including water recovered from processes in the concrete industry, as mixing water for concrete -- Νερό ανάµιξης σκυροδέµατος - Προδιαγραφή για δειγµατοληψία, έλεγχο και αξιολόγηση της καταλληλότητας του νερού EN 12878:2005 Pigments for the colouring of building materials based on cement and/or lime - Specifications and methods of test -- Χρωστικές ύλες για το χρωµατισµό δοµικών υλικών, που βασίζονται στο τσιµέντο ή/και στον ασβέστη - Προδιαγραφές και µέθοδοι δοκιµής EN 450-1:2005 Fly ash for concrete - Part 1: Definition, specifications and conformity criteria -- Ιπτάµενη τέφρα για σκυρόδεµα. Μέρος 1: Ορισµός, προδιαγραφές και κριτήρια συµµόρφωσης. EN :1999 Testing fresh concrete - Part 1: Sampling - Δοκιµές νωπού σκυροδέµατος - Μέρος 1: Δειγµατοληψία Οι κατηγορίες σκυροδέµατος θα ακολουθούν την ονοµατολογία και χαρακτηριστική αντοχή fck όπως παρουσιάζονται στον πίνακα 2.2 του Κ.Τ.Σ. 2. ΟΡΙΣΜΟΙ Όπου η παρούσα προδιαγραφή αναφέρεται στον Κ.Τ.Σ. εννοείται ο Κανονισµός Τεχνολογίας Σκυροδέµατος (ΦΕΚ 315/Β/ ) και η τροποποίηση του (ΦΕΚ 537/Β/1-5-02). Ισχύουν οι ορισµοί που παρατίθενται λεπτοµερώς στο άρθρο 3 του Κ.Τ.Σ. και οι οποίοι συµπληρώνονται ως εξής: «Σκυρόδεµα επί τόπου» λέγεται το σκυρόδεµα που διαστρώνεται σε νωπή κατάσταση στην τελική του θέση. «Προκατασκευασµένο στοιχείο σκυροδέµατος» λέγεται το στοιχείο σκυροδέµατος, το οποίο έχει διαστρωθεί και συντηρηθεί σε διαφορετική θέση από αυτήν που προορίζεται για χρήση. «Νωπό σκυρόδεµα», λέγεται το σκυρόδεµα που είναι πλήρως αναµεµιγµένο και έχει ακόµη την δυνατότητα να υποστεί συµπύκνωση. «Σκληρυµένο σκυρόδεµα» λέγεται το σκυρόδεµα που είναι σε στερεά µορφή και έχει αναπτύξει σε κάποιο βαθµό αντοχή. Όπου στον Κ.Τ.Σ. αναφέρεται ο όρος «αγοραστής», γενικώς υπονοείται στα πλαίσια της παρούσας προδιαγραφής ο Κύριος του Έργου (ΚτΕ) δια των αρµοδίων οργάνων του, εκτός των παρ και και του Κ.Τ.Σ.

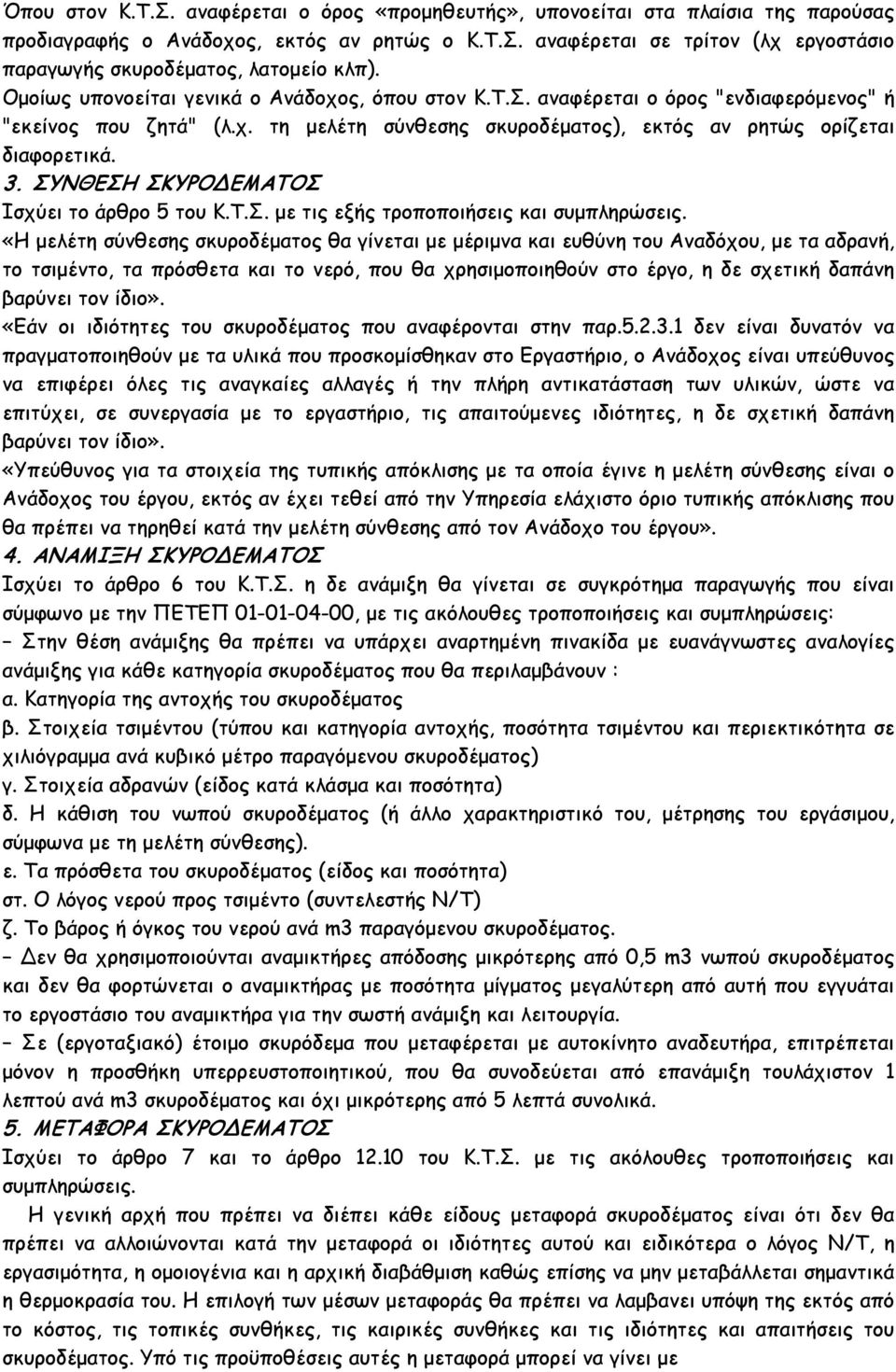

20 Όπου στον Κ.Τ.Σ. αναφέρεται ο όρος «προµηθευτής», υπονοείται στα πλαίσια της παρούσας προδιαγραφής ο Ανάδοχος, εκτός αν ρητώς ο Κ.Τ.Σ. αναφέρεται σε τρίτον (λχ εργοστάσιο παραγωγής σκυροδέµατος, λατοµείο κλπ). Οµοίως υπονοείται γενικά ο Ανάδοχος, όπου στον Κ.Τ.Σ. αναφέρεται ο όρος "ενδιαφερόµενος" ή "εκείνος που ζητά" (λ.χ. τη µελέτη σύνθεσης σκυροδέµατος), εκτός αν ρητώς ορίζεται διαφορετικά. 3. ΣΥΝΘΕΣΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 5 του Κ.Τ.Σ. µε τις εξής τροποποιήσεις και συµπληρώσεις. «Η µελέτη σύνθεσης σκυροδέµατος θα γίνεται µε µέριµνα και ευθύνη του Αναδόχου, µε τα αδρανή, το τσιµέντο, τα πρόσθετα και το νερό, που θα χρησιµοποιηθούν στο έργο, η δε σχετική δαπάνη βαρύνει τον ίδιο». «Εάν οι ιδιότητες του σκυροδέµατος που αναφέρονται στην παρ δεν είναι δυνατόν να πραγµατοποιηθούν µε τα υλικά που προσκοµίσθηκαν στο Εργαστήριο, ο Ανάδοχος είναι υπεύθυνος να επιφέρει όλες τις αναγκαίες αλλαγές ή την πλήρη αντικατάσταση των υλικών, ώστε να επιτύχει, σε συνεργασία µε το εργαστήριο, τις απαιτούµενες ιδιότητες, η δε σχετική δαπάνη βαρύνει τον ίδιο». «Υπεύθυνος για τα στοιχεία της τυπικής απόκλισης µε τα οποία έγινε η µελέτη σύνθεσης είναι ο Ανάδοχος του έργου, εκτός αν έχει τεθεί από την Υπηρεσία ελάχιστο όριο τυπικής απόκλισης που θα πρέπει να τηρηθεί κατά την µελέτη σύνθεσης από τον Ανάδοχο του έργου». 4. ΑΝΑΜΙΞΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 6 του Κ.Τ.Σ. η δε ανάµιξη θα γίνεται σε συγκρότηµα παραγωγής που είναι σύµφωνο µε την ΠΕΤΕΠ , µε τις ακόλουθες τροποποιήσεις και συµπληρώσεις: Στην θέση ανάµιξης θα πρέπει να υπάρχει αναρτηµένη πινακίδα µε ευανάγνωστες αναλογίες ανάµιξης για κάθε κατηγορία σκυροδέµατος που θα περιλαµβάνουν : α. Κατηγορία της αντοχής του σκυροδέµατος β. Στοιχεία τσιµέντου (τύπου και κατηγορία αντοχής, ποσότητα τσιµέντου και περιεκτικότητα σε χιλιόγραµµα ανά κυβικό µέτρο παραγόµενου σκυροδέµατος) γ. Στοιχεία αδρανών (είδος κατά κλάσµα και ποσότητα) δ. Η κάθιση του νωπού σκυροδέµατος (ή άλλο χαρακτηριστικό του, µέτρησης του εργάσιµου, σύµφωνα µε τη µελέτη σύνθεσης). ε. Τα πρόσθετα του σκυροδέµατος (είδος και ποσότητα) στ. Ο λόγος νερού προς τσιµέντο (συντελεστής Ν/Τ) ζ. Το βάρος ή όγκος του νερού ανά m3 παραγόµενου σκυροδέµατος. Δεν θα χρησιµοποιούνται αναµικτήρες απόδοσης µικρότερης από 0,5 m3 νωπού σκυροδέµατος και δεν θα φορτώνεται ο αναµικτήρας µε ποσότητα µίγµατος µεγαλύτερη από αυτή που εγγυάται το εργοστάσιο του αναµικτήρα για την σωστή ανάµιξη και λειτουργία. Σε (εργοταξιακό) έτοιµο σκυρόδεµα που µεταφέρεται µε αυτοκίνητο αναδευτήρα, επιτρέπεται µόνον η προσθήκη υπερρευστοποιητικού, που θα συνοδεύεται από επανάµιξη τουλάχιστον 1 λεπτού ανά m3 σκυροδέµατος και όχι µικρότερης από 5 λεπτά συνολικά. 5. ΜΕΤΑΦΟΡΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 7 και το άρθρο του Κ.Τ.Σ. µε τις ακόλουθες τροποποιήσεις και συµπληρώσεις. Η γενική αρχή που πρέπει να διέπει κάθε είδους µεταφορά σκυροδέµατος είναι ότι δεν θα πρέπει να αλλοιώνονται κατά την µεταφορά οι ιδιότητες αυτού και ειδικότερα ο λόγος Ν/Τ, η εργασιµότητα, η οµοιογένια και η αρχική διαβάθµιση καθώς επίσης να µην µεταβάλλεται σηµαντικά η θερµοκρασία του. Η επιλογή των µέσων µεταφοράς θα πρέπει να λαµβανει υπόψη της εκτός από το κόστος, τις τοπικές συνθήκες, τις καιρικές συνθήκες και τις ιδιότητες και απαιτήσεις του σκυροδέµατος. Υπό τις προϋποθέσεις αυτές η µεταφορά µπορεί να γίνει µε
