1 Δ Ε Υ Α Ρ ΔΗΜΟΤΙΚΗ ΕΠΙΧΕΙΡΗΣΗ ΥΔΡΕΥΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ ΔΗΜΟΥ ΡΟΔΟΥ 2ο ΧΛΜ ΕΘΝ. ΟΔΟΥ ΡΟΔΟΥ - ΛΙΝΔΟΥ ΡΟΔΟΣ ΝΠΙΔ - ΑΦΜ ΔOY ΡΟΔΟΥ ΤΗΛ: FAX: gm@deyar.gr Ρόδος 07/ 12/2011 Αρ. πρωτ.: 6208 ΠΡΟΣΚΛΗΣΗ ΕΚΔΗΛΩΣΗΣ ΕΝΔΙΑΦΕΡΟΝΤΟΣ (με τη διαδικασία της απευθείας ανάθεσης) για την ΠΡΟΜΗΘΕΙΑ ΟΙΚΟΔΟΜΙΚΩΝ ΥΛΙΚΩΝ Ο Πρόεδρος του Δ.Σ. της ΔΕΥΑΡ, κ. Ευστάθιος Κουσουρνάς, έχοντας υπ όψη: Α) Τη με αριθ. 78/2011 Απόφαση του Δ.Σ. της ΔΕΥΑΡ, για έγκριση της μελέτης της προμήθειας Π16/2011 και της διαδικασίας διαγωνισμού. Β) το Τεχνικό Πρόγραμμα έτους 2011 της Επιχείρησης. Γ) Τον Προϋπολογισμό έτους 2011 της ΔΕΥΑΡ, στον οποίο υπάρχει εγγεγραμμένη πίστωση ,00 στον Κωδικό Εξόδων Δ) Τις διατάξεις : 1. Του Ν. 1069/80 2. Του Ν. 3463/06 Κώδικας Δήμων και Κοινοτήτων 3. Της 11389/93 απόφασης ΥΠ.ΕΣ. (ΕΚΠΟΤΑ) 4. Τον Κανονισμό Προμηθειών και Υπηρεσιών της ΔΕΥΑΡ Ε) Τη με αριθ. 113/2011 Απόφαση του Δ.Σ. της ΔΕΥΑΡ, για εκδήλωση ενδιαφέροντος μετά από άγονο διαγωνισμό. ΑΝΑΚΟΙΝΩΝΕΙ την διενέργεια Εκδήλωσης Ενδιαφέροντος με σφραγισμένες προσφορές και με κριτήριο κατακύρωσης τη χαμηλότερη τιμή ανά ομάδα, για την «Προμήθεια Οικοδομικών Υλικών», προϋπολογισμού ,80 χωρίς τον ΦΠΑ. Οι προς προμήθεια ποσότητες και ο ενδεικτικός προϋπολογισμός είναι: A/A Είδος Μον. Μέτρ. Ποσότ. Τιμή Μον. Δαπάνη ΟΜΑΔΑ A! (ΣΚΥΡΟΔΕΜΑΤΑ) 1 ΣΚΥΡΟΔΕΜΑ C12/15 M3 30,00 55, ,00 2 ΣΚΥΡΟΔΕΜΑ C16/20 M3 40,00 60, ,00 3 ΑΝΤΛΗΣΗ Μ3 20,00 6,00 120,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Α! 4.170,00 ΟΜΑΔΑ B! (ΟΙΚΟΔ. ΣΙΔΗΡΟΣ) 4 ΟΙΚΟΔΟΜΙΚΟΣ ΣΙΔΗΡΟΣ S500s Κg 2.000,00 0, ,00 5 ΠΛΕΓΜΑ T131 ΤΕΜ 100,00 22, ,00 6 ΣΥΡΜΑ ΚΟΥΛΟΥΡΑ ΤΕΜ 50,00 4,00 200,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Β! 4.100,00 ΟΜΑΔΑ Γ! ( ΔΙΑΦΟΡΑ ΟΙΚΟΔΟΜΙΚΑ ΥΛΙΚΑ) 7 ΤΟΥΒΛΑ 9x9x19 ΤΕΜ 300,00 0,40 120,00 8 ΣΑΚΚΙ 25 Kg ΑΜΜΟΣ ΤΕΜ 100,00 2,50 250,00

2 9 ΣΑΚΚΙ 25 Kg ΓΑΡΜΠΙΛΙ ΤΕΜ 100,00 2,50 250,00 10 ΣΑΚΚΙ 25 Kg ΧΑΛΙΚΙ ΤΕΜ 100,00 2,50 250,00 11 ΣΑΚΚΙ 25 Kg ΑΣΒΕΣΤΗΣ ΤΕΜ 30,00 5,00 150,00 12 ΤΣΙΜΕΝΤΟΠΛΑΚΕΣ 40x40 ΠΕΖΟΔΡΟΜΙΟΥ Μ2 100,00 14, ,00 13 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΤΕΤΡΑΓΩΝΙΣΜΕΝΕΣ Μ2 150,00 28, ,00 14 ΠΛΑΚΕΣ ΛΑΡΔΟΥ ή ΚΑΡΥΣΤΟΥ ΑΚΑΝΟΝΙΣΤΕΣ Μ2 100,00 12, ,00 15 ΚΥΒΟΛΙΘΟΙ Μ2 50,00 13,00 650,00 16 ΤΣΙΜΕΝΤΑ ( ΜΑΥΡΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 500,00 9, ,00 17 ΤΣΙΜΕΝΤΑ ( ΛΕΥΚΟ ) ΣΕ ΣΑΚΚΙΑ 50 Kg ΤΕΜ 20,00 15,00 300,00 18 ΤΣΙΜΕΝΤΑ ΤΑΧΕΙΑΣ ΠΗΞΕΩΣ ΣΕ ΣΑΚΚΙΑ 20 Kg ΤΕΜ 20,00 18,50 370,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Γ! ,00 ΟΜΑΔΑ Δ! (ΓΥΨΟΣΑΝΙΔΕΣ) 19 ΓΥΨΟΣΑΝΙΔΕΣ Μ2 223,20 3,00 669,60 20 ΟΡΘΟΣΤΑΤΗΣ 100mm M 207,00 1,60 331,20 21 ΣΤΡΩΤΗΡΑΣ 100mm M 72,00 1,50 108,00 22 ΚΑΝΑΛΙ ΟΡΟΦΗΣ Μ 16,00 1,00 16,00 23 ΠΕΡΙΜΕΤΡΙΚΟ ΟΡΟΦΗΣ Μ 132,00 1,00 132,00 24 ΠΕΤΡΟΒΑΜΒΑΚΑΣ 5cm M2 28,80 5,00 144,00 25 ΥΑΛΟΒΑΜΒΑΚΑΣ 5 cm M2 90,00 4,50 405,00 26 ΤΣΙΜΕΝΤΟΣΑΝΙΔΑ Μ2 3,00 16,00 48,00 27 ΓΑΖΑ ΓΥΨΟΣΑΝΙΔΑΣ ΤΕΜ 4,00 5,00 20,00 28 ΓΩΝΙΟΚΡΑΝΟ ΜΕΤΑΛΛΙΚΟ Μ 30,00 0,70 21,00 29 ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΙΚΟ Μ 31,00 1,00 31,00 30 ΒΥΣΜΑΤΑ ΚΑΡΦΩΤΑ 6Χ35 ΤΕΜ 500,00 0,07 35,00 31 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΥΤΗ ΚΟΥΤΙ 2,00 6,50 13,00 32 ΒΙΔΕΣ ΓΥΨΟΣΑΝΙΔΑΣ ΜΙΚΡΕΣ ΚΟΥΤΙ 2,00 17,00 34,00 33 ΥΛΙΚΟ ΑΡΜΟΥ ΤΕΜ 4,00 20,00 80,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Δ! 2.087,80 ΟΜΑΔΑ Ε! (ΞΥΛΕΙΑ) 34 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 6 mm ΤΕΜ 22,00 34,00 748,00 35 ΜΕΛΑΜΙΝΗ ΑΣΠΡΗ 3,66x1,83 18 mm ΤΕΜ 88,00 48, ,00 36 ΜΕΝΤΕΣΕΔΕΣ ΙΣΙΟΙ ΤΕΜ 830,00 0,60 498,00 37 ΧΕΡΟΥΛΙΑ (ΜΠΙΛΙΕΣ) ΤΕΜ 320,00 1,00 320,00 38 ΠΟΔΙΑ ΣΤΗΡΗΞΗΣ ΜΕ ΠΕΛΜΑ ΤΕΜ 230,00 1,60 368,00 39 PVC ΜΕ ΤΗΝ ΤΟΠΟΘΕΤΗΣΗ Μ.Μ 1.100,00 1, ,00 40 ΚΟΠΗ ΜΕΛΑΜΙΝΗΣ ΤΕΜ 105,00 30, ,00 41 ΠΟΡΤΑ ΜΕ ΚΑΣΑ, ΠΡΕΒΑΖΙ, ΚΛΕΙΔΑΡΙΑ ΚΑΙ ΧΕΡΟΥΛΙ, ΛΑΚΑΡΙΣΤΗ ΤΕΜ 6,00 450, ,00 42 ΒΙΔΕΣ 4x20 ΚΟΥΤΙ 6,00 9,00 54,00 43 ΒΙΔΕΣ 4x60 ΚΟΥΤΙ 3,00 10,00 30,00 44 ΒΙΔΕΣ 3,5x25 ΚΟΥΤΙ 4,00 11,00 44,00 45 ΒΙΔΕΣ 3,5x50 ΚΟΥΤΙ 2,00 12,00 24,00 46 ΒΙΔΕΣ 5x70 ΚΟΥΤΙ 2,00 12,00 24,00 47 ΣΤΗΡΙΓΜΑΤΑ ΡΑΦΙΩΝ ΜΕΤΑΛΛΙΚΑ ΤΕΜ. 800,00 0,05 40,00 48 ΔΙΑΣΤΕΛΛΟΜΕΝΑ 8mm KOYTIA 2,00 3,00 6,00 49 ΓΩΝΙΕΣ ΣΤΗΡΙΞΗΣ 7x7 TEM 70,00 1,00 70,00 50 ΑΦΡΟΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ TEM 3,00 6,00 18,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ε! ,00 ΟΜΑΔΑ ΣΤ! (ΠΕΡΣΙΔΕΣ) ΟΡΙΖΟΝΤΙΕΣ ΠΕΡΣΙΔΕΣ ΑΛΟΥΜΙΝΙΟΥ ΠΛΑΤΟΥΣ 25mm ΓΙΑ ΤΕΜ 5,00 130,00 650,00 51 ΠΑΡΑΘΥΡΟ 1,40x1,40 ΣΥΝΟΛΟ ΟΜΑΔΑΣ ΣΤ! 650,00 ΟΜΑΔΑ Ζ! (ΑΛΟΥΜΙΝΙΑ) 52 ΠΡΟΘΑΛΑΜΟΣ ΚΤΙΡΙΟΥ ΤΕΜ 1, , ,00 2

3 53 ΣΤΑΘΕΡΟ ΠΑΡΑΘΥΡΟ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ 1,90x1,20 ΤΕΜ 2,00 350,00 700,00 ΦΕΓΓΙΤΗΣ ΑΣΠΡΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΙΓΟΜΕΝΟΣ ΜΕ ΑΝΑΚΛΙΣΗ 54 2,00x0,70 ΤΖΑΜΙ 4mm ΤΕΜ 1,00 350,00 350,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ζ! ,00 ΟΜΑΔΑ H! (ΧΡΩΜΑΤΑ) 55 ΣΤΟΚΟΣ ΑΚΡΥΛΙΚΟΣ 20Kg TEM 2,00 15,00 30,00 56 ΠΛΑΣΤΙΚΟ ΧΡΩΜΑ ΛΙΤΡΑ 80,00 5,00 400,00 57 ΑΣΤΑΡΙ ΑΚΡΥΛΙΚΟΥ ΛΙΤΡΑ 15,00 15,00 225,00 58 ΑΝΤΙΣΚΩΡΙΑΚΟ ΠΡΟΣΤΑΣΙΑΣ ΜΕΤΑΛΛΩΝ ΛΙΤΡΑ 20,00 3,00 60,00 59 ΡΙΠΟΛΙΝΕΣ, ΛΑΔΟΜΠΟΓΙΕΣ ΛΙΤΡΑ 50,00 6,50 325,00 60 ΥΑΛΟΧΑΡΤΟ Νο120 ΡΟΛΛΟ 2,00 5,00 10,00 61 ΓΑΖΑ 2χ65 20μ ΤΕΜ 3,00 5,00 15,00 62 ΠΙΝΕΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 2,00 4,00 63 ΡΟΛΛΟ ΒΑΦΗΣ ΤΕΜ 2,00 5,00 10,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ H! 1.079,00 ΟΜΑΔΑ Θ! (ΥΔΡΑΥΛΙΚΑ) 64 ΝΙΠΤΗΡΑΣ 40Χ50 ΤΕΜ 3,00 50,00 150,00 65 ΛΕΚΑΝΗ ΤΕΜ 3,00 100,00 300,00 66 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΤΕΜ 2,00 50,00 100,00 67 ΚΑΖΑΝΑΚΙ ΜΟΝΟΥ ΤΟΙΧΟΥ ΕΝΤΟΙΧΙΖΟΜΕΝΟ ΤΕΜ 3,00 200,00 600,00 68 ΜΠΑΤΑΡΙΑ ΝΙΠΤΗΡΑ ΤΕΜ 3,00 50,00 150,00 69 DISPENSER INOX 500ml ΤΕΜ 2,00 30,00 60,00 70 ΠΙΓΚΑΛ ΕΠΙΤΟΙΧΟ ΧΡΩΜΕ ΤΕΜ 3,00 20,00 60,00 71 ΜΕΤΑΛΛΙΚΗ ΧΑΡΤΟΘΗΚΗ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm ΤΕΜ 2,00 50,00 100,00 ΜΕΤΑΛΛΙΚO ΧΑΡΤΟDOXEIO 5 ΛΙΤΡΩΝ ΜΕ ΕΣΩΤΕΡΙΚΟ ΠΛΑΣΤΙΚΟ 72 ΚΑΔΟ ΜΕ ΚΛΕΙΔΑΡΙΑ ΡΟΛΛΟΥ 200mm ΤΕΜ 4,00 30,00 120,00 73 ΑΥΤΟΜΑΤΟΣ ΣΤΕΓΝΩΤΗΡΑΣ ΧΕΡΙΩΝ ΑΛΟΥΜΙΝΙΟΥ >2500 WATT ΤΕΜ 1,00 150,00 150,00 74 ΑΓΓΙΣΤΡΑ ΤΕΜ 3,00 10,00 30,00 75 ΚΑΘΡΕΠΤΗΣ 50Χ55 ΤΕΜ 3,00 30,00 90,00 76 ΔΟΧΕΙΟ ΧΕΙΡΟΠΕΤΣΕΤΩΝ ΓΙΑ ΡΟΛΛΟ φ200 ΙΝΟΧ ΤΕΜ 1,00 45,00 45,00 77 ΚΑΛΥΜΜΑ ΛΕΚΑΝΗΣ ΑΜΕΑ ΤΕΜ 1,00 50,00 50,00 78 ΧΕΙΡΟΛΑΒΗ 90ο ΑΜΕΑ ΤΕΜ 1,00 50,00 50,00 79 ΧΕΙΡΟΛΑΒΗ ΑΣΦ. ΡΥΘΜΙΖΟΜΕΝΗ ΑΜΕΑ ΜΕ ΧΑΡΤΟΘΗΚΗ ΤΕΜ 1,00 130,00 130,00 80 ΠΛΑΚΑΚΙΑ ΔΑΠΕΔΟΥ 45Χ45 ΜΑΤ ΓΡΑΝΙΤΗ Μ2 45,00 15,00 675,00 81 ΠΛΑΚΑΚΙΑ ΜΠΑΝΙΟΥ 25Χ50 Μ2 65,00 13,00 845,00 82 ΚΟΛΛΑ ΠΛΑΚΙΔΙΩΝ ΡΗΤΙΝΟΥΧΑ Κg 400,00 0,40 160,00 83 ΣΤΑΥΡΟΙ KOYTIA 1,00 5,00 5,00 84 ΑΡΜΟΣΤΟΚΟΣ Kg 30,00 1,50 45,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Θ! 3.915,00 ΟΜΑΔΑ Ι! (ΕΠΙΠΛΑ) ΒΟΗΘΗΤΙΚΟ ΓΡΑΦΕΙΟ 1,20Χ0,60Χ0,74 ΣΕΙΡΑΣ Euro One 85 DROMEAS ΤΕΜ 1,00 400,00 400,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ι! 400,00 ΟΜΑΔΑ ΙA! (ΗΛΕΚΤΡΟΛΟΓΙΚΑ) 86 ΚΑΝΑΛΙ 60Χ40 M 40,00 3,50 140,00 87 ΚΑΛΩΔΙΟ ΕΥΚΑΜΠΤΟ 3Χ1,5 M 50,00 1,50 75,00 88 ΚΑΛΩΔΙΟ U.T.P. 4Χ2 M 305,00 0,70 213,50 89 ΚΑΛΩΔΙΟ ΝΥΛ 3Χ2,5 M 100,00 2,40 240,00 90 ΚΑΛΩΔΙΟ ΝΥΛ 5X1,5 M 100,00 2,40 240,00 91 ΚΑΛΩΔΙΟ ΝΥΛ 5X4 M 100,00 5,70 570,00 92 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 10Α TEM 6,00 5,00 30,00 93 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 16Α TEM 6,00 5,00 30,00 3

4 94 ΑΣΦΑΛΕΙΑ ΑΥΤΟΜΑΤΗ 25Α TEM 3,00 5,00 15,00 95 ΡΑΓΟΔΙΑΚΟΠΤΗΣ 40Α TEM 1,00 15,00 15,00 96 ΚΑΛΩΔΙΟ U.T.P. CAT6 M 305,00 0,80 244,00 97 ΚΟΥΤΙ ΓΥΨΟΣΑΝΙΔΑΣ TEM 20,00 1,30 26,00 98 ΧΩΝΕΥΤΟΣ ΠΙΝΑΚΑΣ TEM 1,00 20,00 20,00 99 ΛΥΧΝΙΑ ΡΑΓΑΣ TEM 1,00 2,50 2, ΔΙΑΚΟΠΤΗΣ ΑΠΛΟΣ ΛΕΥΚΟΣ TEM 6,00 2,00 12, ΠΡΙΖΑ ΣΟΥΚΟ ΛΕΥΚΗ TEM 10,00 2,20 22, ΠΡΙΖΑ ΤΗΛ. ΛΕΥΚΗ TEM 6,00 3,50 21, ΠΡΙΖΑ ΠΛΗΡΟΦ. ΛΕΥΚΗ TEM 6,00 12,00 72, ΠΛΑΙΣΙΟ 1 ΘΕΣΗΣ ΛΕΥΚΟ TEM 6,00 1,50 9, STARTET 4-65W TEM 12,00 0,50 6, ΛΑΜΠΤΗΡΑΣ ΦΘΟΡΙΟΥ 60W TEM 12,00 2,50 30, ΣΥΣΤΗΜΑ ΕΝΑΥΣΗΣ TEM 5,00 11,00 55, ΦΩΤ PL 2X26W TEM 5,00 14,00 70, ΛΑΜΠΤΗΡΑΣ PL 26W TEM 10,00 3,40 34, ΤΑΙΝΙΑ LED ΣΤΕΓΑΝΟ Μ 30,00 7,20 216, ΤΡΟΦΟΔΟΤΙΚΟ DC 12V TEM 6,00 15,00 90, CONNECTOR TEM 6,00 1,00 6, ΦΩΤ. ΕΠΙΦΑΝΕΙΑΣ 18W TEM 6,00 8,50 51, ΣΚΑΦΑΚΙ ΦΘΟΡΙΟΥ ΤΕΜ 6,00 15,50 93, ΦΩΤΙΣΤΙΚΟ ΑΠΛΙΚΑ Φ60 ΤΕΜ 1,00 300,00 300,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ ΙΑ! 2.948,00 ΟΜΑΔΑ ΙΒ! (ΜΑΡΜΑΡΑ) 116 ΜΑΡΜΑΡΑ ΠΑΧΟΥΣ 3 εκ. ΜΕ ΑΜΥΓΔΑΛΟ ΜΜ 22,00 60, ,00 ΣΥΝΟΛΟ ΟΜΑΔΑΣ Ι! 1.320,00 ΑΘΡΟΙΣΜΑ ΟΜΑΔΩΝ ,80 ΦΠΑ 16% 9412,45 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,25 Η διαδικασία που θα ακολουθηθεί είναι αυτή της απευθείας ανάθεσης μετά από κατάθεση έγγραφων κλειστών προσφορών, στο Πρωτόκολλο της επιχείρησης στο κτίριο της ΔΕΥΑΡ 2ο χιλ. Εθνικής Οδού Ρόδου Λίνδου τηλ έως την 13η Δεκεμβρίου 2011 ημέρα Τρίτη. Ο φάκελος εξωτερικά θα αναγράφει αναλυτικά όλα τα στοιχεία του προσφέροντος και την ένδειξη «Προσφορά Οικοδομικών Υλικών». Οι οικονομικές προσφορές θα συνταχθούν ανα ομάδα με την σειρά και αρίθμηση και ποσότητα υλικού που αναφέρεται στον ενδεικτικό προϋπολογισμό. Οι προσφορές θα κατατίθενται και στην επιτροπή διαγωνισμού την 14η Δεκεμβρίου 2011 ημέρα Τετάρτη και έως ώρα 10.π.μ, οπότε και θα ξεκινήσει δημόσια το άνοιγμα των προσφορών. Στον φάκελλο προσφοράς θα υπάρχουν: Πιστοποιητικό Επιμελητηρίου (πρωτότυπο ή ακριβές αντίγραφο) για την άσκηση του επαγγέλματος. Υπεύθυνη δήλωση του Ν.1599/86 του προσφέροντας ότι οι προσφορές θα ισχύουν για χρονικό διάστημα (3) μηνών. Υπεύθυνη δήλωση του Ν.1599/86 του χρόνου παράδοσης (Ο χρόνος παράδοσης ορίζεται σε 10 εργάσιμες ημέρες το πολύ, μετά από κάθε έγγραφη παραγγελία της υπηρεσίας). 4

5 Υπεύθυνη δήλωση του Ν.1599/86 για συμφωνία των προσφερόμενων προιόντων με τις τεχνικές προδιαγραφές. Η επιλογή θα γίνει ανα ομάδα για το σύνολο των αναφερόμενων σε αυτές προιόντων. Η σύμβαση που θα υπογραφεί θα ισχύει μέχρι την ολοκλήρωση του αντικειμένου της προμήθειας. Η ΔΕΥΑΡ έχει δικαίωμα να χρησιμοποιήσει μέρος της υπο προμήθειας ποσότητας όχι όμως λιγότερο του 50%. O προμηθευτής ή οι προμηθευτές που θα επιλεγούν θα προσκομίσουν, για την υπογραφή της σύμβασης, εγγυητική επιστολή καλής εκτέλεσης ποσού 10% της αντίστοιχης συμβατικής δαπάνης χωρίς ΦΠΑ. Απαραίτητη προϋπόθεση για την επιλογή προμηθευτή είναι οι συμφωνία με τις κάτωθι αναφερόμενες τεχνικές προδιαγραφές. Σε περίπτωση που κατά την παραλαβή διαπιστωθεί ασυμφωνία με τις τεχνικές προδιαγραφές της Υπηρεσίας ο προμηθευτής είναι υποχρεωμένος να προβεί σε αντικατάσταση της συγκεκριμένης παρτίδας με υλικά που να καλύπτουν τις τεχνικές προδιαγραφές. Οι τεχνικές προδιαγραφές των ειδών της προμήθειας, έχουν ως ακολούθως: Α. ΘΡΑΥΣΤΑ ΑΔΡΑΝΗ ΥΛΙΚΑ Τα θραυστά αδρανή υλικά πρέπει να ικανοποιούν τις απαιτήσεις του προτύπου ΕΛΟΤ 408 «θραυστά αδρανή για σύνθεση σκυροδέματος», δηλαδή να είναι καθαρά, ομοιόμορφης ποιότητας από συμπαγές πέτρωμα απαλλαγμένα από τεμάχια αποσαρθρωμένα, από βόλους αργίλου καθώς και από άλλες προσμίξεις που επηρεάζουν την ευστάθεια και την ανθεκτικότητα του σκυροδέματος. Αναλυτικότερα: Θραυστό υλικό της Π.Τ.Π. Ο-155 (3Α) Θραυστό υλικό της Π.Τ.Π. Ο-150 (Σκύρα) Το θραυστό υλικό θα αποτελείται από σκληρά, υγιή και ανθεκτικά τεμάχια και θα είναι καθαρό, ομοιόμορφης ποιότητας, συμπαγές, απαλλαγμένο από φυτικές ή άλλες κάθε είδους προσμίξεις, χώματα, βώλους αργίλου, περιβλήματα οποιασδήποτε φύσεως και αποσαρθρωμένα ή εύθραυστα σχιστολιθικά τεμάχια. Η κοκκομετρική διαβάθμιση του υλικού θα πρέπει να ανταποκρίνεται προς τα όρια διαβαθμίσεως του αντίστοιχου πίνακα της Π.Τ.Π. Ο-155 και Π.Τ.Π. Ο-150 του Υπουργείου Δημοσίων Έργων και πρέπει να είναι ομαλή, χωρίς απότομες διαβαθμίσεις. Οι συμμετέχοντες θα πρέπει να προσκομίσουν και τα τυχόν πιστοποιητικά ελέγχου που διαθέτουν από αναγνωρισμένα εργαστήρια της ημεδαπής ή αλλοδαπής. Όλα τα παραπάνω υλικά θα ελέγχονται εργαστηριακά, η δε δαπάνη θα βαρύνει τον προμηθευτή. Β. ΑΜΜΟΣ Η άμμος θα προέρχεται από χείμαρρο ή ορυχείο της έγκρισης της Υπηρεσίας. Θα αποτελείται από κόκκους σκληρούς και ανθεκτικούς και να είναι απαλλαγμένη από επιβλαβείς ουσίες, όπως άργιλο, οργανικά συστατικά, τάλκη, μαρμαρυγία κτλ. Οι αντίστοιχες μέγιστες ανεκτές κατά βάρος περιεκτικότητες είναι 4% για την άργιλο, 1% για τα οργανικά συστατικά και 1% για τον τάλκη και τον μαρμαρυγία. Πρέπει να έχει επίσης επαρκή μηχανική αντοχή και να μην αποσαθρώνεται. Η κοκκομετρική διαβάθμιση του υλικού πρέπει να είναι τέτοια ώστε : το 100% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο βροχίδας 9,52 mm (3/8") 5

6 τουλάχιστον το 95% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 4 (άνοιγμα βροχίδος 4,76 mm), και το πολύ το 5% του υλικού (κατά βάρος) να διέρχεται από το κόσκινο Νο 200 (άνοιγμα βροχίδος 0,074 mm). Ο Ανάδοχος υποχρεούται να προσκομίσει στην Υπηρεσία πιστοποιητικά εξέτασης δείγματος άμμου από εγκεκριμένο εργαστήριο. Σε αντίθετη περίπτωση η Υπηρεσία επιβάλλει την απομάκρυνση του υλικού και την αντικατάσταση του. Η άμμος, κατά την αποθήκευση της στο εργοτάξιο πρέπει να προστατεύεται από διάφορες ουσίες, οι οποίες είναι δυνατό να προκαλέσουν τη ρύπανσή της. Γ. Τεχνητοί Κυβόλιθοι από Σκυρόδεμα Οι τεχνητοί κυβόλιθοι είναι συμπαγή προκατασκευασμένα στοιχεία από σκυρόδεμα σε διάφορα σχήματα και διαστάσεις (ελάχιστου ύψους 6 cm), καθώς και μεγάλη ποικιλία χρωμάτων. Λόγω της υψηλής αντοχής τους σε θλίψη και της αντιολισθηρής τους επιφάνειας, αποτελούν κατάλληλο υλικό επίστρωσης δαπέδων όπου κυκλοφορούν οχήματα, ακόμη και βαρέα (π.χ. σταθμοί λεωφορείων). Στο εμπόριο διατίθενται τεχνητοί κυβόλιθοι διαφόρων προδιαγραφών που ανταποκρίνονται σε διάφορες ανάγκες όσον αφορά στην αντοχή τους σε θλίψη, την τραχύτητα της επιφάνειας τους κτλ. Οι κυριότεροι τύποι τεχνητών κυβόλιθων είναι οι εξής: Κοινοί παραλληλεπίπεδοι κυβόλιθοι κάτοψης ορθογωνικού σχήματος: Τοποθετούνται σε ευθείες σειρές με εναλλασσόμενους αρμούς ή σε μορφή «ψαροκόκαλου». Κυβόλιθοι κάτοψης μη κανονικού (π.χ. καμπύλου) σχήματος: Το σχήμα της κάτοψής τους είναι έτσι διαμορφωμένο ώστε κατά την τοποθέτησή τους να προσαρμόζεται το ένα στοιχείο με το άλλο. Οι τεχνητοί κυβόλιθοι από σκυρόδεμα που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχημάτων ή όχι, θα πρέπει να είναι κατά DIN ή εναλλακτικά κατά ASTM C Ιδιαιτέρως ενδιαφέρει η συμμόρφωση των κυβόλιθων με τα κριτήρια που αναφέρονται στην ανοχή των διαστάσεων, αντοχή σε θλίψη, φθορά σε τριβή, υδατοαπορροφητικότητα και στην ολισθηρότητα. Έλεγχοι Εκτελούνται οι έλεγχοι για τη διασφάλιση τήρησης των απαιτήσεων του παρόντος άρθρου, καθώς και οι έλεγχοι, οι οποίοι μνημονεύονται στα πρότυπα που αναφέρονται στην ανωτέρω παράγραφο περί προδιαγραφών υλικών, δηλ. DIN 485, DIN ή εναλλακτικά ASTM C939-01, DIN 18503, DIN EN 1341 και DIN EN Ειδικότερα για τη διασφάλιση των απαιτούμενων φυσικών χαρακτηριστικών των πλακών πεζοδρομίου και των φυσικών λίθων, θα εκτελούνται επιπλέον και οι έλεγχοι κατά τα πρότυπα που αναφέρονται στους ακόλουθους πίνακες: Ο Ανάδοχος θα φροντίσει να παρασχεθεί σε εκπροσώπους της Υπηρεσίας πλήρης δυνατότητα επίσκεψης των χώρων του εργοστασίου παραγωγής των στοιχείων επίστρωσης, με σκοπό την παρακολούθηση και τον έλεγχο της κατασκευής των. Στο πλαίσιο της παρακολούθησης αυτής θα διεξαχθούν οι απαιτούμενοι έλεγχοι αντοχής και ποιότητας των υλικών σε δείγματα που θα λαμβάνονται, σύμφωνα με τα προαναφερόμενα πρότυπα. Εφόσον οι παραπάνω έλεγχοι στο εργοστάσιο αποδώσουν ικανοποιητικά αποτελέσματα, όσον αφορά στις ανοχές διαστάσεων, στη μηχανική αντοχή και στα άλλα τεχνικά χαρακτηριστικά, τα προϊόντα της ομάδας που θεωρείται ότι εκπροσωπείται από τα εκάστοτε ελεγχόμενα δείγματα και δοκίμια σημαίνονται κατάλληλα από τον ενεργούντα τον έλεγχο. Υλικά που δεν πληρούν τους όρους των ελέγχων δεν θα γίνονται δεκτά για αποστολή στο εργοτάξιο. Η αποδοχή των υλικών στο εργοστάσιο δεν προδικάζει την τελική παραλαβή των τοποθετημένων στοιχείων επί τόπου του έργου. 6

7 Σε περίπτωση που για οποιονδήποτε λόγο υπάρξουν αμφιβολίες ως προς τα αποτελέσματα των δοκιμών που διεξάγονται στο εργοστάσιο παραγωγής ή στο εργαστήριο του Αναδόχου, η Υπηρεσία έχει το δικαίωμα να ζητήσει να εκτελεσθούν, με μέριμνα και δαπάνες του Αναδόχου, πρόσθετες δειγματοληπτικές δοκιμές σε υλικά που προσκομίζονται στο εργοτάξιο για ενσωμάτωση στο έργο, διενεργούμενες από αναγνωρισμένο εργαστήριο της έγκρισής της. Αν τα αποτελέσματα των δειγματοληπτικών αυτών δοκιμών αποδειχθούν μη ικανοποιητικά, είναι δυνατόν να ζητηθεί επανάληψη της όλης λεπτομερούς διαδικασίας ελέγχου όλων των προϊόντων, σε αναγνωρισμένο εργαστήριο της επιλογής της Υπηρεσίας. Στην περίπτωση αυτή, ο Ανάδοχος υποχρεούται να μεταφέρει με δαπάνη του τα υπόψη προϊόντα για έλεγχο. Τα αποτελέσματα του ελέγχου αυτού θα κρίνουν τελεσίδικα την καταλληλότητα των υλικών ή την ανάγκη ολικής ή μερικής απόρριψής τους. Στην τελευταία αυτή περίπτωση, ο Ανάδοχος υποχρεούται να προμηθεύσει νέα υλικά από κατασκευαστή της επιλογής της Υπηρεσίας και να αποσύρει με δαπάνη του τα ακατάλληλα υλικά από το έργο. Δ. Φυσικές Πλάκες Σε περίπτωση που υπάρχουν ιδιαίτερες αισθητικές απαιτήσεις για το υλικό επίστρωσης δαπέδων εξωτερικών χώρων με παραδοσιακό χαρακτήρα, χρησιμοποιούνται φυσικές πλάκες και φυσικοί κυβόλιθοι κανονικού ή ακανόνιστου σχήματος (από μάρμαρο, σχιστόλιθο, γρανίτη κτλ.). Τα στοιχεία από φυσικούς λίθους που προορίζονται για την επίστρωση επιφανειών όπου προβλέπεται κυκλοφορία οχημάτων ή όχι, θα πρέπει να είναι κατά DIN EN 1341 για φυσικές πλάκες. Έλεγχοι Εκτελούνται οι έλεγχοι για τη διασφάλιση τήρησης των απαιτήσεων του παρόντος άρθρου, καθώς και οι έλεγχοι, οι οποίοι μνημονεύονται στα πρότυπα που αναφέρονται στην ανωτέρω παράγραφο περί προδιαγραφών υλικών, δηλ. DIN 485, DIN ή εναλλακτικά ASTM C939-01, DIN 18503, DIN EN 1341 και DIN EN Ειδικότερα για τη διασφάλιση των απαιτούμενων φυσικών χαρακτηριστικών των πλακών πεζοδρομίου και των φυσικών λίθων, θα εκτελούνται επιπλέον και οι έλεγχοι κατά τα πρότυπα που αναφέρονται στον ακόλουθο πίνακα: Πίνακας 1 : Πρότυπα για τον έλεγχο/προσδιορισμό φυσικών χαρακτηριστικών φυσικών λίθων Έλεγχος/Προσδιορισμός φυσικού # χαρακτηριστικού Πρότυπο Αντοχής σε θλίψη ΕΛΟΤ Αντοχής σε εφελκυσμό από θλίψη ΕΛΟΤ Υδατοαπορρόφησης ΕΛΟΤ Πυκνότητας ΕΛΟΤ Αντοχής σε τριβή κατά Boehme DIN52108 Ο Ανάδοχος θα φροντίσει να παρασχεθεί σε εκπροσώπους της Υπηρεσίας πλήρης δυνατότητα επίσκεψης των χώρων του εργοστασίου παραγωγής των στοιχείων επίστρωσης, με σκοπό την παρακολούθηση και τον έλεγχο της κατασκευής των. Στο πλαίσιο της παρακολούθησης αυτής θα διεξαχθούν οι απαιτούμενοι έλεγχοι αντοχής και ποιότητας των υλικών σε δείγματα που θα λαμβάνονται, σύμφωνα με τα προαναφερόμενα πρότυπα. Εφόσον οι παραπάνω έλεγχοι στο εργοστάσιο αποδώσουν ικανοποιητικά αποτελέσματα, όσον αφορά στις ανοχές διαστάσεων, στη μηχανική αντοχή και στα άλλα τεχνικά χαρακτηριστικά, τα προϊόντα της ομάδας που θεωρείται ότι εκπροσωπείται από τα εκάστοτε ελεγχόμενα δείγματα και δοκίμια σημαίνονται κατάλληλα από τον ενεργούντα τον έλεγχο. Υλικά που δεν πληρούν τους όρους των ελέγχων δεν θα γίνονται δεκτά για αποστολή στο εργοτάξιο. Η αποδοχή των υλικών στο εργοστάσιο δεν προδικάζει την τελική παραλαβή των τοποθετημένων στοιχείων επί τόπου του έργου. 7

8 Σε περίπτωση που για οποιονδήποτε λόγο υπάρξουν αμφιβολίες ως προς τα αποτελέσματα των δοκιμών που διεξάγονται στο εργοστάσιο παραγωγής ή στο εργαστήριο του Αναδόχου, η Υπηρεσία έχει το δικαίωμα να ζητήσει να εκτελεσθούν, με μέριμνα και δαπάνες του Αναδόχου, πρόσθετες δειγματοληπτικές δοκιμές σε υλικά που προσκομίζονται στο εργοτάξιο για ενσωμάτωση στο έργο, διενεργούμενες από αναγνωρισμένο εργαστήριο της έγκρισής της. Αν τα αποτελέσματα των δειγματοληπτικών αυτών δοκιμών αποδειχθούν μη ικανοποιητικά, είναι δυνατόν να ζητηθεί επανάληψη της όλης λεπτομερούς διαδικασίας ελέγχου όλων των προϊόντων, σε αναγνωρισμένο εργαστήριο της επιλογής της Υπηρεσίας. Στην περίπτωση αυτή, ο Ανάδοχος υποχρεούται να μεταφέρει με δαπάνη του τα υπόψη προϊόντα για έλεγχο. Τα αποτελέσματα του ελέγχου αυτού θα κρίνουν τελεσίδικα την καταλληλότητα των υλικών ή την ανάγκη ολικής ή μερικής απόρριψής τους. Στην τελευταία αυτή περίπτωση, ο Ανάδοχος υποχρεούται να προμηθεύσει νέα υλικά από κατασκευαστή της επιλογής της Υπηρεσίας και να αποσύρει με δαπάνη του τα ακατάλληλα υλικά από το έργο. Ε. Τσιμέντο α. Το τσιμέντο θα είναι πρόσφατης παραγωγής, Portland, καθαρό και θα πρέπει να πληροί τις ακόλουθες προδιαγραφές: 1 Πρότυπο ΕΛΟΤ ΕΝ Πρότυπο ΕΛΟΤ ΕΝ Ελληνικός Κανονισμός τσιμέντων ΠΔ 244/80 μόνο όσον αφορά στο Τσιμέντο «τύπου IV- Πόρτλαντ ανθεκτικό στα θειικά (SR)». Δεν θα χρησιμοποιείται τσιμέντο ηλικίας πέραν των 3 μηνών. β. Η Υπηρεσία δικαιούται να ζητά τη διεξαγωγή ελέγχων ποιότητας για κάθε 5 t προσκομιζόμενου τσιμέντου που χρησιμοποιείται σε κονιάματα. Αν από τους ελέγχους προκύψει ότι κάποιο δείγμα δεν πληροί τις προδιαγραφές, η αντίστοιχη ποσότητα απορρίπτεται και απομακρύνεται με ευθύνη του Αναδόχου από το εργοτάξιο. γ. Τσιμέντο με ανομοιόμορφη κατανομή πυκνότητας (που περιέχει όγκους ή σβώλους που δεν διαλύονται με σφίξιμο στο χέρι) θα απομακρύνεται από το εργοτάξιο με δαπάνες του Αναδόχου. Έλεγχοι δ. Ποσότητα τσιμέντου που κατά την προσκόμιση έχει ανομοιόμορφη κατανομή πυκνότητας (έχει σβωλιάσει) απορρίπτεται. Η Υπηρεσία δικαιούται να λαμβάνει δείγματα από κάθε παρτίδα τσιμέντου που έρχεται στο εργοτάξιο και να διεξάγει δοκιμές σε αναγνωρισμένο εργαστήριο. Αν από τις ενδείξεις των δοκιμών προκύψει ότι το τσιμέντο δεν εκπληρώνει τους όρους του ισχύοντος Κανονισμού ή / και τους όρους του παρόντος και των υπόλοιπων Συμβατικών Τευχών, η ποσότητα που αντιπροσωπεύεται από το δείγμα απορρίπτεται και απομακρύνεται από το εργοτάξιο. ε. Διευκρινίζεται ότι η μη άσκηση ελέγχου ή η τυχόν διάγνωση ελαττωμάτων από έλεγχο που έχει γίνει ή και η προσωρινή αποδοχή υλικών που προσκομίστηκαν και χρησιμοποιήθηκαν, δεν απαλλάσσει τον Ανάδοχο από την υποχρέωση του να αποκαλύψει τα κρυμμένα μέρη των διαφόρων τμημάτων των έτοιμων εργασιών και να καθαιρέσει ή να ανακατασκευάσει τμήματα του έργου, για την κατασκευή των οποίων διαπιστωθεί, ότι έγινε χρήση αδόκιμων υλικών. Επίσης δεν τον απαλλάσσει από την ευθύνη για την ποιότητα και το δόκιμο των υλικών και των εργασιών. Μεταφορά και Παραλαβή α. Το τσιμέντο παραδίδεται στις εγκαταστάσεις της ΔΕΥΑΡ σε σάκους. Οι σάκοι, αυτοί πρέπει να είναι χάρτινοι, ανθεκτικοί, καλής κατασκευής, σφραγισμένοι στο εργοστάσιο και σε καλή κατάσταση (δεν θα είναι σχισμένοι και δεν θα φέρουν φθορές. Το περιεχόμενο υλικό όλων των σάκων θα είναι το ίδιο και θα ζυγίζει 50 kg. 8

9 β. Όλες οι αποστολές τσιμέντου συνοδεύονται από τα παρακάτω δελτία αποστολής: 3 βεβαίωση ότι το υλικό ανταποκρίνεται στις απαιτήσεις των υπόψη προδιαγραφών 4 τύπο του τσιμέντου 5 τόπο και ημερομηνία παραγωγής 6 ημερομηνία αποστολής και ποσότητα. δ. Κατά την μεταφορά του τσιμέντου σε σάκους, πρέπει να εξασφαλίζεται επαρκής προστασία του από την υγρασία. Αν κατά την μεταφορά, διακίνηση ή αποθήκευση, το τσιμέντο υποστεί ζημιά, απομακρύνεται αμέσως από το Εργοτάξιο με έξοδα του Αναδόχου. ε. Ο τρόπος μεταφοράς και διακίνησης του τσιμέντου πρέπει να είναι εγκεκριμένος από την Υπηρεσία. Αποθήκευση στις εγκαταστάσεις του προμηθευτή Το τσιμέντο αποθηκεύεται σε στεγανό χώρο, επαρκώς αεριζόμενο και εντελώς προστατευμένο από τις καιρικές συνθήκες. Το δάπεδο των αποθηκών θα φέρει ξύλινη εσχάρα υπερυψωμένη κατά 50 cm πάνω από το έδαφος και σκεπασμένη με υδατοστεγή μεμβράνη. Η αποθήκευση τσιμέντου σε σάκους απευθείας επί του εδάφους δεν επιτρέπεται. Εφόσον απαιτείται, το τσιμέντο καλύπτεται με μουσαμάδες ή άλλα αδιάβροχα καλύμματα. Η θέση αποθήκευσης θα είναι υπερυψωμένη και θα προσφέρεται για ευχερή αποστράγγιση. Τσιμέντο διαφορετικού τύπου θα αποθηκεύεται σε χωριστά τμήματα της αποθήκης, Όλες οι εγκαταστάσεις αποθήκευσης θα είναι εύκολα προσπελάσιμες για επιθεώρηση και αναγνώριση. Για να αποφεύγεται υπερβολική παλαίωση του τσιμέντου σε σάκους, μετά την παράδοση ο Ανάδοχος χρησιμοποιεί το τσιμέντο κατά χρονολογική σειρά παράδοσης. Κάθε φορτίο τσιμέντου σε σάκους θα αποθηκεύεται, ούτως ώστε να διακρίνεται εύκολα από τα άλλα φορτία. Για μικρές περιόδους αποθήκευσης, όχι μεγαλύτερες των 30 ημερών το τσιμέντο σε σάκους δεν θα στοιβάζεται σε στοίβες ύψους μεγαλύτερου των 15 σάκων και σε για μεγαλύτερες περιόδους σε στοίβες ύψους όχι πάνω από 7 σάκους. Τσιμέντο αποθηκευμένο για περίοδο μεγαλύτερη των 40 ημερών ή τσιμέντο αμφίβολης ποιότητας, μπορεί να χρησιμοποιηθεί μόνο αφού έχει ελεγχθεί από την Υπηρεσία και τα αποτελέσματα των δοκιμών είναι ικανοποιητικά. Το τσιμέντο δεν πρέπει να περιέχει σβώλους και να έχει υποστεί οποιαδήποτε ζημιά πριν χρησιμοποιηθεί στο σκυρόδεμα. ΣΤ. Χαλύβδινοι οπλισμοί σκυροδέματος 1. ΑΝΤΙΚΕΙΜΕΝΟ Η προμήθεια, κοπή, και διαμόρφωση, σιδηρού οπλισμού διαφόρων κατηγοριών χαλύβων και διαφόρων διαμέτρων. 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΥΛΙΚΩΝ 2.1. ΥΛΙΚΑ Ως οπλισμός αντοχής φερόντων στοιχείων θα χρησιμοποιηθεί χάλυβας εκ των κατηγοριών που περιγράφονται στα πρότυπα ΕΛΟΤ που αναφέρονται στην παράγραφο 2.2, κατά τις απαιτήσεις της στατικής μελέτης και τα αναγραφόμενα στα εγκεκριμένα σχέδια. Οι χάλυβες που προδιαγράφονται στα πρότυπα αυτά είναι συγκολλήσιμοι και παραδίδονται σε μορφή ράβδων, ρόλων, ευθυγραμμισμένων προϊόντων και φύλλων ηλεκτροσυγκολλημένων πλεγμάτων, καθώς και ηλεκτροσυγκολλημένων δικτυωμάτων. Οι Ανοξείδωτοι χάλυβες θα χρησιμοποιηθούν στις προβλεπόμενες από την μελέτη θέσεις, όταν η προστασία των οπλισμών από την διάβρωση δεν μπορεί να επιτευχθεί σε ικανοποιητικό βαθμό με την στρώση επικαλύψεως του σκυροδέματος. Οι ανοξείδωτοι χάλυβες θα συνοδεύονται από Πιστοποιητικά του παραγωγού και του εισαγωγέα που θα βεβαιώνουν την κατηγορία του χάλυβα, στην οποία υπάγονται. 9

10 2.2. ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Ισχύουν τα Πρότυπα ΕΛΟΤ Χάλυβες οπλισμού σκυροδέματος Συγκολλήσιμοι χάλυβες Μέρος 1: Γενικές απαιτήσεις - Steel for the reinforcement of concrete Weldable reinforcing steel Part 1: General ΕΛΟΤ Χάλυβες οπλισμού σκυροδέματος Συγκολλήσιμοι χάλυβες Μέρος 2: Τεχνική κατηγορία Β500Α - Steel for the reinforcement of concrete - Weldable reinforcing steel Part 2 : Technical class B500A ΕΛΟΤ Χάλυβες οπλισμού σκυροδέματος Συγκολλήσιμοι χάλυβες Μέρος 3: Τεχνική κατηγορία Β500C - Steel for the reinforcement of concrete - Weldable reinforcing steel Part 3 : Technical class B500C EN :2004 Eurocode 2: Design of concrete structures - Part 1-1: General rules and rules for buildings - Ευρωκώδικας 2: Σχεδιασμός δομημάτων από σκυρόδεμα - Μέρος 1-1: Γενικοί κανόνες και κανόνες για κτίρια. και οι Κανονισμοί Κανονισμός Τεχνολογίας Χαλύβων (ΚΤΧ-2000 που είναι υπό αναμόρφωση) Ελληνικός Κανονισμός Ωπλισμένου Σκυροδέματος (ΕΚΩΣ-2000) 2.3. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΛΕΓΧΟΙ ΠΑΡΑΛΑΒΗΣ Υλικά Ολόκληρη η ποσότητα του οπλισμού σκυροδέματος που θα παραδοθεί σε εκπρόσωπο της ΔΕΥΑΡ, θα αποτελείται από ράβδους κυκλικής ή πρακτικά κυκλικής διατομής, παραγωγής αναγνωρισμένου εργοστασίου και θα συντίθεται από χάλυβα αχρησιμοποίητο, καθαρό, απαλλαγμένο από απολεπίσεις, φολίδες, αλλοιώσεις, ρωγμές, παραμορφώσεις, χαλαρές πλάκες σκουριάς ή κατάσταση που δείχνει προχωρημένη διάβρωση. Χρήση οπλισμού παλαιού ή εκ κατεδαφίσεως, απαγορεύεται απολύτως. Ο χάλυβας οπλισμού σκυροδέματος θα προσκομίζεται στο εργοτάξιο σε ευθύγραμμες ράβδους ή ρόλους (για διαμέτρους μέχρι Φ 16), ανάλογα με την διάμετρο, την κατηγορία του και την παραγγελία. Επίσης σε μορφή φύλλων πλέγματος ή διαμορφωμένος (πχ. συνδετήρες) Οι ανοξείδωτοι χάλυβες θα συνοδεύονται από Πιστοποιητικά του παραγωγού και του εισαγωγέα που θα βεβαιώνουν την κατηγορία του χάλυβα, στην οποία υπάγονται. Έλεγχοι αποδοχής Κάθε παραδιδόμενο φορτίο θα συνοδεύεται από το Τεχνικό Δελτίο Παράδοσης, που θα εκδίδεται από τη βιομηχανία παραγωγής του χάλυβα και θα περιέχει, πλην των οικονομικών φορολογικών στοιχείων (πελάτη, ποσότητα, τόπο αποστολής κλπ.), τα επόμενα χαρακτηριστικά παραγωγής, εγκρίσεως, μηχανικών και χημικών χαρακτηριστικών : κατηγορία χαλύβων (π.χ. Β500C) ένδειξη της σήμανσης (χώρας, μονάδας παραγωγής, κατηγορίας χαλύβων) διαμέτρους ράβδων περιγραφή της μορφής (ράβδοι, ρόλοι, πλέγματα) αριθμό χυτηρίου (χυτεύσεως) για κάθε επί μέρους ποσότητα αριθμό του Πιστοποιητικού Συμμορφώσεως ή του Πιστοποιητικού ελέγχου του ΕΛΟΤ Επί του Δελτίου θα δηλώνεται ότι οι χάλυβες έχουν ελεγχθεί και ευρέθησαν ελεύθεροι ραδιενέργειας (ΚΤΧ 3.7). Σε κάθε δέμα ράβδων θα υπάρχει αναρτημένη πινακίδα, με τις ενδείξεις παραγωγού, κατηγορίας, διαμέτρου, μήκους κλπ. αντίστοιχες του Τεχνικού Δελτίου Παράδοσης. Θα χορηγείται επίσης αντίγραφο των Πιστοποιητικών Ελέγχου που εκδίδει ο παραγωγός (mill test certificate). Για τους χάλυβες που προέρχονται από χώρα της Ε.Ε. ή της ΕΖΕΣ το Πιστοποιητικό Συμμόρφωσης θα εκδίδεται είτε από τον ΕΛΟΤ είτε από τον αντίστοιχο Οργανισμό της χώρας τους. Για τους χάλυβες που προέρχονται από τρίτες χώρες το πιστοποιητικό ελέγχου εκδίδεται από τον ΕΛΟΤ. Ανεξαρτήτως της υποχρεωτικής προσκομίσεως των παραπάνω Πιστοποιητικών, η ΔΕΥΑΡ δικαιούται ανά πάσα στιγμή, ιδίως εφ όσον κατά την κρίση της εμφανίζεται ανησυχητική ένδειξη ή αμφιβολία, να ελέγξει την προσκομισθείσα ποσότητα, όπως προβλέπεται στον ΚΤΧ (παρ.5.5) και αν δεν 10

11 ικανοποιηθούν τα σχετικά κριτήρια να την απορρίψει. Η φροντίδα και η δαπάνη των ελέγχων ανήκει στον προμηθευτή. Οι προβλεπόμενες δοκιμές σύμφωνα με τα Πρότυπα ΕΛΟΤ 1421 είναι οι εξής: Έλεγχος εφελκυσμού: Προσδιορίζεται η τάση διαρροής, η τάση θραύσης και η μήκυνση στο μέγιστο φορτίο επί του αυτού δοκιμίου, επί του οποίου έχει ήδη γίνει ο έλεγχος διαστάσεων και ανοχών. Δοκιμή αναδίπλωσης : Η αναδίπλωση γίνεται με κάμψη των δοκιμίων κατά 180ο γύρω από κυλινδρικά στελέχη κατάλληλης διαμέτρου. Δεν πρέπει να προκληθεί θραύση του δοκιμίου ή να εμφανισθούν ρωγμές στην εφελκυόμενη πλευρά του. Έλεγχος χημικής σύνθεσης (για τους συγκολλήσιμους χάλυβες): Θεωρείται η συγκολλησιμότητα αυταπόδεικτη αν η χημική σύσταση του κράματος σε C, P, S και N δεν υπερβαίνει τις τιμές που δίνονται στο πρότυπο ΕΛΟΤ 1421 και συγχρόνως το ισοδύναμο σε άνθρακα δεν υπερβαίνει το 0.53% στη σύνθεση του τελικού προϊόντος. Η ΔΕΥΑΡ δικαιούται να κρίνει τον βαθμό διαβρώσεως κατά την παρ. 4.2 και τα Σχόλια του ΚΤΧ και να απορρίψει ή να αρνηθεί την χρήση μιας ποσότητας χαλύβων, αν κατά τον χρόνο προσκομίσεως στο εργοτάξιο ή τον χρόνο χρησιμοποιήσεώς τους παρουσιάζουν εκτεταμένες δυσμενείς ενδείξεις. Η ΔΕΥΑΡ δικαιούται επίσης να απαιτήσει ή/και να προβεί στον έλεγχο του αναγλύφου των ράβδων. Οι νευρώσεις των ράβδων πρέπει να ικανοποιούν τις απαιτήσεις του Προτύπου ΕΛΟΤ 1421 και του Κανονισμού Τεχνολογίας Χαλύβων (KTX 3.1.2) ΑΠΟΘΕΣΗ ΑΠΟΘΗΚΕΥΣΗ ΔΙΑΧΕΙΡΙΣΗ Κάθε νέα προσκομιζόμενη στο εργοτάξιο ποσότητα θα αποθηκεύεται με τρόπο που θα επιτρέπει τη διάκριση και την άμεση απομάκρυνσή της, σε περίπτωση που δεν ικανοποιηθεί ο έλεγχος αποδοχής που την αφορά. Ο οπλισμός θα αποτίθεται ή θα αποθηκεύεται πάνω σε στρωτήρες ή σε επιφάνεια σκυροδέματος ή άλλη καθαρή επιφάνεια, ώστε να αποφεύγεται η επαφή του με το έδαφος. Κατά την διαχείρισή του πρέπει να αποφεύγονται οι μηχανικές βλάβες (εγκοπές) ή πλαστικές παραμορφώσεις, οι θραύσεις συγκολλήσεων των πλεγμάτων, οι ρυπάνσεις που βλάπτουν την συνάφεια, οι μειώσεις των διατομών από διάβρωση ή εγκοπή, η απώλεια της δυνατότητας αναγνώρισης ή πιστοποίησης των χαλύβων κλπ. 3. ΕΚΤΕΛΕΣΗ ΕΡΓΑΣΙΑΣ 3.1. ΓΕΝΙΚΑ Ο χάλυβας θα είναι καθαρός και απαλλαγμένος ακαθαρσιών, λιπών, χαλαρών σκωριών, κονιών, κονιαμάτων κλπ. Εν ανάγκη θα καθαρίζεται προς τούτο προ της παράδοσης του. Η εκτέλεση της εργασίας διαμορφώσεως των οπλισμών θα είναι υψηλής ποιότητας και σύμφωνη με τις απαιτήσεις των σύγχρονων Κανονισμών και τις σημερινές δυνατότητες της τεχνικής ΚΟΠΗ ΚΑΙ ΚΑΜΨΕΙΣ Οι ράβδοι οπλισμού θα κόβονται στα απαιτούμενα μήκη με μηχανικές μεθόδους. Η κοπή με φλόγα οξυγόνου ή ασετιλίνης κλπ. απαγορεύεται. Οι κάμψεις των ράβδων θα γίνεται με τήρηση των ακτίνων καμπυλότητας που απαιτεί ο Κανονισμός Οπλισμένου Σκυροδέματος, το πρότυπο ΕΛΟΤ 1421 και ο Κανονισμός Τεχνολογίας Χαλύβων (ΚΤΧ 7.4, ΕΚΩΣ Πιν. 17.1) και το πρότυπο ΕΛΟΤ Κάμψη ή κοπή ράβδου με την βοήθεια φλόγας, απαγορεύεται. Ομοίως απαγορεύεται η επανευθυγράμμιση καμφθείσας ράβδου ΔΙΑΜΟΡΦΩΣΗ - ΤΟΠΟΘΕΤΗΣΗ Η διαμόρφωση των οπλισμών θα ακολουθεί τους κανόνες των λεπτομερειών όπλισης του Κεφ. 17 του ΕΚΩΣ και θα είναι σύμφωνη προς τα σχέδια της μελέτης. Η τελική μορφή κάθε ράβδου θα προκύπτει από ευθύγραμμο τμήμα, η διαμόρφωσή της θα γίνεται στη μηχανή ή στον πάγκο εργασίας του σιδηρουργού και το τελικό σχήμα της θα κείται, στην γενική περίπτωση, σε επίπεδο. 11

12 Προσοχή θα δίνεται για την τήρηση των προβλεπόμενων από τα κατασκευαστικά σχέδια μηκών ράβδων, υπερκαλύψεων, αγκυρώσεων, αναμονών, μορφής κλπ. Ιδιαίτερη προσοχή θα δίνεται στην τήρηση των ακριβών διαστάσεων των συνδετήρων (ώστε να εξασφαλίζονται οι απαιτούμενες επικαλύψεις οπλισμών) και στην διαμόρφωση των γάντζων τους. Οι ανοχές κοπής και τοποθετήσεως θα είναι οι επιτρεπόμενες από τους Κανονισμούς (ΚΤΧ 7.8, ΕΚΩΣ 5.2). Τα σκέλη των γάντζων θα έχουν μήκος τουλάχιστον 10 Φ και θα σχηματίζουν με την συνεχόμενη πλευρά γωνία 450 το πολύ, και θα εισέρχονται στην μάζα του σκυροδέματος, έτσι ώστε ο συνδετήρας να παραμένει κλειστός μέχρις εξαντλήσεως της εφελκυστικής αντοχής των σκελών του. Η διαμόρφωση των γάντζων στους οπλισμούς τύπου «μανδύα» θα ελέγχεται με ιδιαίτερη επιμέλεια. 4. ΕΠΙΜΕΤΡΗΣΗ Η επιμέτρηση θα γίνει σε χιλιόγραμμα βάρους. Στην παραπάνω επιμέτρηση θα γίνεται διάκριση κατά κατηγορία οπλισμών, όπως προβλέπεται στο οικείο τιμολόγιο. Ζ. ΣΚΥΡΟΔΕΜΑ 1. ΑΝΤΙΚΕΙΜΕΝΟ Αντικείμενο της παρούσης προδιαγραφής είναι: η παραλαβή εργοστασιακού ετοίμου σκυροδέματος επι τόπου του έργου Δεν περιλαμβάνονται σκυροδέματα που παρασκευάζονται με ελαφριά ή βαριά αδρανή, με προσμίξεις ελαφρών ή βαρέων αδρανών και με αδρανή που προέρχονται από την θραύση παλαιού σκυροδέματος. Η δομή και τα περιεχόμενα της παρούσης προδιαγραφής έχουν βασισθεί στις γενικές αρχές που περιέχει η προδιαγραφή ENV :2000: Execution of concrete structures Part 1: Common Rules -Κατασκευή δομημάτων από σκυρόδεμα. Μέρος 1 Γενικοί Κανόνες και στον Κανονισμό Τεχνολογίας Σκυροδέματος (ΦΕΚ 315/Β/ και ΦΕΚ/537/Β/1-5-02). 2. ΚΡΙΤΗΡΙΑ ΑΠΟΔΟΧΗΣ ΕΝΣΩΜΑΤΟΥΜΕΝΩΝ ΥΛΙΚΩΝ Έχουν εφαρμογή τα προβλεπόμενα στον Κανονισμό Τεχνολογίας Σκυροδέματος ΚΤΣ και ειδικότερα: - Η διαδικασία παραγωγής και μεταφοράς εργοταξιακού σκυροδέματος - Η διαδικασία παραλαβής και μεταφοράς ετοίμου σκυροδέματος από την θέση παραλαβής στο εργοτάξιο στην θέση διάστρωσης ΙΣΧΥΟΝΤΑ ΠΡΟΤΥΠΑ Ισχύουν τα πρότυπα τα οποία απαιτούνται για την εφαρμογή του ΚΤΣ και του ΕΛΟΤ ΕΝ EN 197-1:2000 Cement - Part 1: Composition, specifications and conformity criteria for common cements -- Τσιμέντο. Μέρος 1: Σύνθεση, προδιαγραφές και κριτήρια συμμόρφωσης για τα κοινά τσιμέντα. EN 934-2:2001 Admixtures for concrete, mortar and grout - Part 2: Concrete admixtures - Definitions, requirements, conformity, marking and labelling Πρόσθετα σκυροδεμάτων. Ορισμοί, απαιτήσεις, συμμόρφωση, σήμανση και επισήμανση. EN 12620:2002 Aggregates for concrete - Αδρανή σκυροδεμάτων EN 1008:2002 Mixing water for concrete - Specification for sampling, testing and assessing the suitability of water, including water recovered from processes in the concrete industry, as mixing water for concrete -- Νερό ανάμιξης σκυροδέματος - Προδιαγραφή για δειγματοληψία, έλεγχο και αξιολόγηση της καταλληλότητας του νερού EN 12878:2005 Pigments for the colouring of building materials based on cement and/or lime - Specifications and methods of test -- Χρωστικές ύλες για το χρωματισμό δομικών υλικών, που βασίζονται στο τσιμέντο ή/και στον ασβέστη - Προδιαγραφές και μέθοδοι δοκιμής 12

13 EN 450-1:2005 Fly ash for concrete - Part 1: Definition, specifications and conformity criteria -- Ιπτάμενη τέφρα για σκυρόδεμα. Μέρος 1: Ορισμός, προδιαγραφές και κριτήρια συμμόρφωσης. EN :1999 Testing fresh concrete - Part 1: Sampling - Δοκιμές νωπού σκυροδέματος - Μέρος 1: Δειγματοληψία Οι κατηγορίες σκυροδέματος θα ακολουθούν την ονοματολογία και χαρακτηριστική αντοχή fck όπως παρουσιάζονται στον πίνακα 2.2 του Κ.Τ.Σ. 2. ΟΡΙΣΜΟΙ Όπου η παρούσα προδιαγραφή αναφέρεται στον Κ.Τ.Σ. εννοείται ο Κανονισμός Τεχνολογίας Σκυροδέματος (ΦΕΚ 315/Β/ ) και η τροποποίηση του (ΦΕΚ 537/Β/1-5-02). Ισχύουν οι ορισμοί που παρατίθενται λεπτομερώς στο άρθρο 3 του Κ.Τ.Σ. και οι οποίοι συμπληρώνονται ως εξής: «Σκυρόδεμα επί τόπου» λέγεται το σκυρόδεμα που διαστρώνεται σε νωπή κατάσταση στην τελική του θέση. «Προκατασκευασμένο στοιχείο σκυροδέματος» λέγεται το στοιχείο σκυροδέματος, το οποίο έχει διαστρωθεί και συντηρηθεί σε διαφορετική θέση από αυτήν που προορίζεται για χρήση. «Νωπό σκυρόδεμα», λέγεται το σκυρόδεμα που είναι πλήρως αναμεμιγμένο και έχει ακόμη την δυνατότητα να υποστεί συμπύκνωση. «Σκληρυμένο σκυρόδεμα» λέγεται το σκυρόδεμα που είναι σε στερεά μορφή και έχει αναπτύξει σε κάποιο βαθμό αντοχή. Όπου στον Κ.Τ.Σ. αναφέρεται ο όρος «αγοραστής», γενικώς υπονοείται στα πλαίσια της παρούσας προδιαγραφής ο Κύριος του Έργου (ΚτΕ) δια των αρμοδίων οργάνων του, εκτός των παρ και και του Κ.Τ.Σ. Όπου στον Κ.Τ.Σ. αναφέρεται ο όρος «προμηθευτής», υπονοείται στα πλαίσια της παρούσας προδιαγραφής ο Ανάδοχος, εκτός αν ρητώς ο Κ.Τ.Σ. αναφέρεται σε τρίτον (λχ εργοστάσιο παραγωγής σκυροδέματος, λατομείο κλπ). Ομοίως υπονοείται γενικά ο Ανάδοχος, όπου στον Κ.Τ.Σ. αναφέρεται ο όρος "ενδιαφερόμενος" ή "εκείνος που ζητά" (λ.χ. τη μελέτη σύνθεσης σκυροδέματος), εκτός αν ρητώς ορίζεται διαφορετικά. 3. ΣΥΝΘΕΣΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 5 του Κ.Τ.Σ. με τις εξής τροποποιήσεις και συμπληρώσεις. «Η μελέτη σύνθεσης σκυροδέματος θα γίνεται με μέριμνα και ευθύνη του Αναδόχου, με τα αδρανή, το τσιμέντο, τα πρόσθετα και το νερό, που θα χρησιμοποιηθούν στο έργο, η δε σχετική δαπάνη βαρύνει τον ίδιο». «Εάν οι ιδιότητες του σκυροδέματος που αναφέρονται στην παρ δεν είναι δυνατόν να πραγματοποιηθούν με τα υλικά που προσκομίσθηκαν στο Εργαστήριο, ο Ανάδοχος είναι υπεύθυνος να επιφέρει όλες τις αναγκαίες αλλαγές ή την πλήρη αντικατάσταση των υλικών, ώστε να επιτύχει, σε συνεργασία με το εργαστήριο, τις απαιτούμενες ιδιότητες, η δε σχετική δαπάνη βαρύνει τον ίδιο». «Υπεύθυνος για τα στοιχεία της τυπικής απόκλισης με τα οποία έγινε η μελέτη σύνθεσης είναι ο Ανάδοχος του έργου, εκτός αν έχει τεθεί από την Υπηρεσία ελάχιστο όριο τυπικής απόκλισης που θα πρέπει να τηρηθεί κατά την μελέτη σύνθεσης από τον Ανάδοχο του έργου». 4. ΑΝΑΜΙΞΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 6 του Κ.Τ.Σ. η δε ανάμιξη θα γίνεται σε συγκρότημα παραγωγής που είναι σύμφωνο με την ΠΕΤΕΠ , με τις ακόλουθες τροποποιήσεις και συμπληρώσεις: Στην θέση ανάμιξης θα πρέπει να υπάρχει αναρτημένη πινακίδα με ευανάγνωστες αναλογίες ανάμιξης για κάθε κατηγορία σκυροδέματος που θα περιλαμβάνουν : α. Κατηγορία της αντοχής του σκυροδέματος β. Στοιχεία τσιμέντου (τύπου και κατηγορία αντοχής, ποσότητα τσιμέντου και περιεκτικότητα σε χιλιόγραμμα ανά κυβικό μέτρο παραγόμενου σκυροδέματος) γ. Στοιχεία αδρανών (είδος κατά κλάσμα και ποσότητα) δ. Η κάθιση του νωπού σκυροδέματος (ή άλλο χαρακτηριστικό του, μέτρησης του εργάσιμου, σύμφωνα με τη μελέτη σύνθεσης). ε. Τα πρόσθετα του σκυροδέματος (είδος και ποσότητα) 13

14 στ. Ο λόγος νερού προς τσιμέντο (συντελεστής Ν/Τ) ζ. Το βάρος ή όγκος του νερού ανά m3 παραγόμενου σκυροδέματος. Δεν θα χρησιμοποιούνται αναμικτήρες απόδοσης μικρότερης από 0,5 m3 νωπού σκυροδέματος και δεν θα φορτώνεται ο αναμικτήρας με ποσότητα μίγματος μεγαλύτερη από αυτή που εγγυάται το εργοστάσιο του αναμικτήρα για την σωστή ανάμιξη και λειτουργία. Σε (εργοταξιακό) έτοιμο σκυρόδεμα που μεταφέρεται με αυτοκίνητο αναδευτήρα, επιτρέπεται μόνον η προσθήκη υπερρευστοποιητικού, που θα συνοδεύεται από επανάμιξη τουλάχιστον 1 λεπτού ανά m3 σκυροδέματος και όχι μικρότερης από 5 λεπτά συνολικά. 5. ΜΕΤΑΦΟΡΑ ΣΚΥΡΟΔΕΜΑΤΟΣ Ισχύει το άρθρο 7 και το άρθρο του Κ.Τ.Σ. με τις ακόλουθες τροποποιήσεις και συμπληρώσεις. Η γενική αρχή που πρέπει να διέπει κάθε είδους μεταφορά σκυροδέματος είναι ότι δεν θα πρέπει να αλλοιώνονται κατά την μεταφορά οι ιδιότητες αυτού και ειδικότερα ο λόγος Ν/Τ, η εργασιμότητα, η ομοιογένια και η αρχική διαβάθμιση καθώς επίσης να μην μεταβάλλεται σημαντικά η θερμοκρασία του. Η επιλογή των μέσων μεταφοράς θα πρέπει να λαμβανει υπόψη της εκτός από το κόστος, τις τοπικές συνθήκες, τις καιρικές συνθήκες και τις ιδιότητες και απαιτήσεις του σκυροδέματος. Υπό τις προϋποθέσεις αυτές η μεταφορά μπορεί να γίνει με α) αυτοκίνητα αναδευτήρες β) κάδους χωρίς ή με κάποιο μέσο ανάδευσης οι οποίοι τοποθετούνται σε αυτοκίνητα ή άλλα μεταφορικά μέσα ή αναρτώνται σε γερανό γ) αντλία (σε περιπτώσεις μικρών αποστάσεων) δ) μεταφορική ταινία ε) άλλα μέσα που κρίνονται αναγκαία αρκεί να τηρούνται οι παραπάνω προυποθέσεις. Ο χρόνος μεταφοράς του σκυροδέματος με αυτοκίνητο αναδευτήρα δεν επιτρέπεται να υπερβεί την 1 ώρα και 30 λεπτά ή να λάβει χώραν αριθμός στροφών μεγαλύτερος των 300. Σε περίπτωση χρήσης δοκίμου επιβραδυντικού πρσθέτου, ο χρόνος μεταφοράς μπορεί να αυξηθεί κατά 20 λεπτά. Για το εργοστασιακό σκυρόδεμα ο προαναφερθείς χρόνος μεταφοράς ισχύει από τη χρονική στιγμή ανάμιξης του τσιμέντου με το νερό ή τα υγρά αδρανή μέχρι τη χρονική στιγμή τέλους της εκφόρτωσης. Σε περίπτωση μεταφοράς ύφυγρου σκυροδέματος ή κυλινδρούμενου σκυροδέματος, η μεταφορά μπορεί να γίνει με ανατρεπόμενα αυτοκίνητα εφόσον η απόσταση μεταφοράς δεν είναι πολύ μεγάλη που να προκαλέσει απόμιξη στο σκυρόδεμα. Το σκυρόδεμα πρέπει κατά την μεταφορά να προφυλάσσεται, με κατάλληλα σκεπάσματα, από εξάτμιση ή διαβροχή ή αλλοίωση της θερμοκρασίας του. Το σκυρόδεμα που μεταφέρεται σε μεταφορικές ταινίες πρέπει να είναι συνεκτικό. Στις θέσεις που το σκυρόδεμα πέφτει από την μεταφορική ταινία, πρέπει να υπάρχουν κατάλληλες διατάξεις που να εμποδίζουν την απόμιξη. Σε περίπτωση που η μεταφορά και η εκφόρτωση του σκυροδέματος γίνεται με αντλία πρέπει το άκρο του άκαμπτου σωλήνα να διαθέτει επέκταση με εύκαμπτο σωλήνα κατάλληλου μήκους για την εκφόρτωση του σκυροδέματος στις επιθυμητές θέσεις. Εάν οι άκαμπτοι σωλήνες είναι σταθεροί προτοποθετημένοι (δεν χρησιμοποιείται μηχανική «μπούμα») τότε η εκφόρτωση πρέπει να αρχίζει από τα πλέον απομακρυσμένα μέρη και αφαιρώντας τμήματα άκαμπτων σωλήνων η διάστρωση να πλησιάζει προς την θέση της αντλίας. Το σκυρόδεμα των τμημάτων των σωλήνων που αφαιρούνται αδειάζεται στο διαστρωνόμενο στοιχείο και οι σωλήνες πλένονται. Σε κάθε περίπτωση πρέπει επίσης να ακολουθούνται οι οδηγίες εκφόρτωσης και μεταφοράς που περιλαμβάνονται στην ΠΕΤΕΠ «Διάστρωση και συμπύκνωση σκυροδέματος». 6. ΤΡΟΠΟΣ ΕΠΙΜΕΤΡΗΣΗΣ ΕΡΓΑΣΙΑΣ Οι ποσότητες του σκυροδέματος επιμετρώνται σε m3 ανάλογα με την κατηγορία του σκυροδέματος σύμφωνα με τον Κ.Τ.Σ. (C8/10, C12/15, C16/20, C20/25, C25/30, C30/37 κ.ο.κ) και σύμφωνα με τον τρόπο που προβλέπεται στον προϋπολογισμό της μελέτης. Η. Τσιμεντόπλακες Πρόκειται για τις κλασικές τετραγωνικές (40 cm x 40 cm) πλάκες πεζοδρομίου από σκυρόδεμα σε λευκό χρώμα ή για τσιμεντόπλακες νέου τύπου με ανάγλυφη επιφάνεια με αυλακώσεις σε διάφορα 14

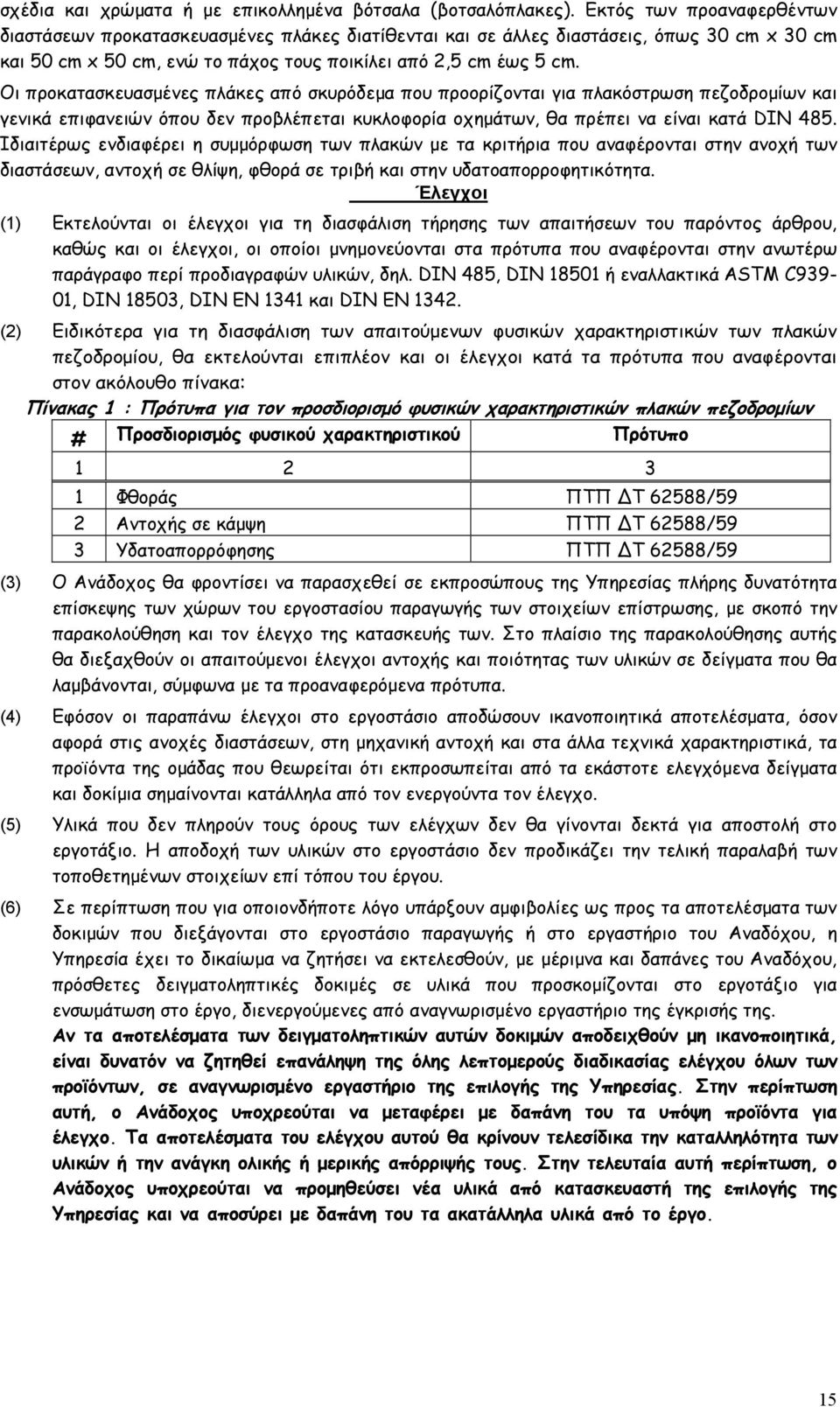

15 σχέδια και χρώματα ή με επικολλημένα βότσαλα (βοτσαλόπλακες). Εκτός των προαναφερθέντων διαστάσεων προκατασκευασμένες πλάκες διατίθενται και σε άλλες διαστάσεις, όπως 30 cm x 30 cm και 50 cm x 50 cm, ενώ το πάχος τους ποικίλει από 2,5 cm έως 5 cm. Οι προκατασκευασμένες πλάκες από σκυρόδεμα που προορίζονται για πλακόστρωση πεζοδρομίων και γενικά επιφανειών όπου δεν προβλέπεται κυκλοφορία οχημάτων, θα πρέπει να είναι κατά DIN 485. Ιδιαιτέρως ενδιαφέρει η συμμόρφωση των πλακών με τα κριτήρια που αναφέρονται στην ανοχή των διαστάσεων, αντοχή σε θλίψη, φθορά σε τριβή και στην υδατοαπορροφητικότητα. Έλεγχοι (1) Εκτελούνται οι έλεγχοι για τη διασφάλιση τήρησης των απαιτήσεων του παρόντος άρθρου, καθώς και οι έλεγχοι, οι οποίοι μνημονεύονται στα πρότυπα που αναφέρονται στην ανωτέρω παράγραφο περί προδιαγραφών υλικών, δηλ. DIN 485, DIN ή εναλλακτικά ASTM C939-01, DIN 18503, DIN EN 1341 και DIN EN (2) Ειδικότερα για τη διασφάλιση των απαιτούμενων φυσικών χαρακτηριστικών των πλακών πεζοδρομίου, θα εκτελούνται επιπλέον και οι έλεγχοι κατά τα πρότυπα που αναφέρονται στον ακόλουθο πίνακα: Πίνακας 1 : Πρότυπα για τον προσδιορισμό φυσικών χαρακτηριστικών πλακών πεζοδρομίων # Προσδιορισμός φυσικού χαρακτηριστικού Πρότυπο Φθοράς ΠΤΠ ΔΤ 62588/59 2 Αντοχής σε κάμψη ΠΤΠ ΔΤ 62588/59 3 Υδατοαπορρόφησης ΠΤΠ ΔΤ 62588/59 (3) Ο Ανάδοχος θα φροντίσει να παρασχεθεί σε εκπροσώπους της Υπηρεσίας πλήρης δυνατότητα επίσκεψης των χώρων του εργοστασίου παραγωγής των στοιχείων επίστρωσης, με σκοπό την παρακολούθηση και τον έλεγχο της κατασκευής των. Στο πλαίσιο της παρακολούθησης αυτής θα διεξαχθούν οι απαιτούμενοι έλεγχοι αντοχής και ποιότητας των υλικών σε δείγματα που θα λαμβάνονται, σύμφωνα με τα προαναφερόμενα πρότυπα. (4) Εφόσον οι παραπάνω έλεγχοι στο εργοστάσιο αποδώσουν ικανοποιητικά αποτελέσματα, όσον αφορά στις ανοχές διαστάσεων, στη μηχανική αντοχή και στα άλλα τεχνικά χαρακτηριστικά, τα προϊόντα της ομάδας που θεωρείται ότι εκπροσωπείται από τα εκάστοτε ελεγχόμενα δείγματα και δοκίμια σημαίνονται κατάλληλα από τον ενεργούντα τον έλεγχο. (5) Υλικά που δεν πληρούν τους όρους των ελέγχων δεν θα γίνονται δεκτά για αποστολή στο εργοτάξιο. Η αποδοχή των υλικών στο εργοστάσιο δεν προδικάζει την τελική παραλαβή των τοποθετημένων στοιχείων επί τόπου του έργου. (6) Σε περίπτωση που για οποιονδήποτε λόγο υπάρξουν αμφιβολίες ως προς τα αποτελέσματα των δοκιμών που διεξάγονται στο εργοστάσιο παραγωγής ή στο εργαστήριο του Αναδόχου, η Υπηρεσία έχει το δικαίωμα να ζητήσει να εκτελεσθούν, με μέριμνα και δαπάνες του Αναδόχου, πρόσθετες δειγματοληπτικές δοκιμές σε υλικά που προσκομίζονται στο εργοτάξιο για ενσωμάτωση στο έργο, διενεργούμενες από αναγνωρισμένο εργαστήριο της έγκρισής της. Αν τα αποτελέσματα των δειγματοληπτικών αυτών δοκιμών αποδειχθούν μη ικανοποιητικά, είναι δυνατόν να ζητηθεί επανάληψη της όλης λεπτομερούς διαδικασίας ελέγχου όλων των προϊόντων, σε αναγνωρισμένο εργαστήριο της επιλογής της Υπηρεσίας. Στην περίπτωση αυτή, ο Ανάδοχος υποχρεούται να μεταφέρει με δαπάνη του τα υπόψη προϊόντα για έλεγχο. Τα αποτελέσματα του ελέγχου αυτού θα κρίνουν τελεσίδικα την καταλληλότητα των υλικών ή την ανάγκη ολικής ή μερικής απόρριψής τους. Στην τελευταία αυτή περίπτωση, ο Ανάδοχος υποχρεούται να προμηθεύσει νέα υλικά από κατασκευαστή της επιλογής της Υπηρεσίας και να αποσύρει με δαπάνη του τα ακατάλληλα υλικά από το έργο. 15

16 Θ. ΓΥΨΟΣΑΝΙΔΕΣ Ορισμός Δομικό προϊόν που συνίσταται από πυρήνα επεξεργασμένoυ κονιάματος γύψου σταθερά εγκιβωτισμένου ανάμεσα σε χάρτινα ανθεκτικά τοιχώματα ώστε να σχηματιστεί σανίδα. Οι γυψοσανίδες αποτελούν το κύριο διαχωριστικό υλικό για την δημιουργία κατακόρυφων ή οριζόντιων δομικών χωρισμάτων τοποθετούμενες σε μεταλλικά πλαίσια (συστήματα τοιχοποιίας, συστήματα οροφών, συστήματα δαπέδων). Περιγραφή του αντικειμένου Σχήμα: Ορθογώνια φύλλα. Ορθογώνιο παραλληλεπίπεδο, με πολύ μικρό πάχος σε σχέση με τις άλλες δύο διαστάσεις του, που ορίζονται στην επιφάνεια των χάρτινων τοιχωμάτων. Υλικό: Πυρήνας από επεξεργασμένο κονίαμα γύψου που μπορεί να περιέχει ή να καλύπτεται από διάφορα υλικά (ίνες, μεταλλικά ψήγματα) για την τροποποίηση των ιδιοτήτων του. Τα τοιχώματα αποτελούνται συνήθως από ανθεκτικό χαρτί. Ελαφροβαρές υλικό (φαινόμενη πυκνότητα 800 kg/m3, επιφανειακή πυκνότητα 10 kg/m2 για πάχος 12,5 mm). Χρώμα: Ποικιλία χρωμάτων. Συνήθως λευκό. Είδη/Ποιότητες: Μεγάλη ποικιλία ειδών για συνήθεις (κατακόρυφα ή οριζόντια χωρίσματα) ή ειδικές χρήσεις: Σύμφωνα με το DIN 18180, το οποίο ισχύει παράλληλα μέχρι την πλήρη εφαρμογή του νέου ευρωπαϊκού προτύπου ΕΛΟΤ EN 520:2005, οι βασικοί τύποι γυψοσανίδων είναι: Γυψοσανίδες (Gypsum wallboard GKB). Πυράντοχες γυψοσανίδες (Fire-retardant gypsum wallboard GKF). Εμποτισμένες γυψοσανίδες (Impregnated gypsum wallboard GKBI). Εμποτισμένες πυράντοχες γυψοσανίδες (Impregnated fire-retardant gypsum wallboard GKBI) Γυψοσανίδες για επίχριση (Gypsum plaster wallboard GKP) Σύμφωνα με το πρότυπο ΕΛΟΤ EN 520:2005 οι βασικοί τύποι γυψοσανίδων είναι: Γυψοσανίδες τύπου Α (Gypsum plasterboard Type A). Γυψοσανίδες τύπου H (γυψοσανίδες με ελαττωμένη ικανότητα απορρόφησης νερού - plasterboard with reduced water absorption rate). Γυψοσανίδες τύπου E (γυψοσανίδες με επικάλυψη gypsum sheathing board). Γυψοσανίδες τύπου F (γυψοσανίδες με βελτιωμένη ικανότητα προσκόλλησης του πυρήνα σε υψηλές θερμοκρασίες gypsum plasterboard with improved core adhesion at high temperature). Γυψοσανίδες τύπου P (γυψοσανίδες για επίχριση - gypsum baseboard) Γυψοσανίδες τύπου D (γυψοσανίδες ελεγχόμενης πυκνότητας - gypsum plasterboard with controlled density). Γυψοσανίδες τύπου R (γυψοσανίδες αυξημένης αντοχής - gypsum plasterboard with enhanced strength). Γυψοσανίδες τύπου I (γυψοσανίδες αυξημένης επιφανειακής σκληρότητας - gypsum plasterboard with enhanced surface hardness). Σημειώνεται ότι στο εμπόριο διατίθενται επίσης ειδικές γυψοσανίδες ανάλογα με τις ιδιότητές τους, τα υλικά κατασκευής ή τις χρήσεις τους όπως: Γυψοσανίδες επενδυμένες με μόλυβδο. Εύκαμπτες γυψοσανίδες. Διάτρητες γυψοσανίδες. Γυψόπλακες. Κασέτες γυψοσανίδων. Ινογυψοσανίδες. Παραπομπές σε πρότυπα- προδιαγραφές- κώδικες εφαρμογής. Έλεγχοι χαρακτηριστικών Οι συνήθως μέχρι τώρα χρησιμοποιούμενες γερμανικές προδιαγραφές και πρότυπα DIN αντικαθίστανται βαθμιαία από ευρωπαϊκές προδιαγραφές και πρότυπα κατά EN. DIN 4103:1985 Part 2 Internal non-loadbearing partitions Gypsum wallboard partitions. 16

17 DIN 18180:1989 Gypsum plasterboard Types, requirements and testing. DIN 18181:1990 Dry lining and partitioning using gypsum plasterboard. DIN 18183:1988 Prefabricated gypsum plasterboard metal stud partitions. ISO 7892 Vertical building elements Impact resistance tests Impact bodies and general test procedures. ΕΛΟΤ EN 520:2005 Γυψοσανίδες - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής Το πρότυπο ΕΛΟΤ EN 520:2005 αποτελεί την βάση για την αναφορά στις προδιαγραφές και στις μεθόδους δοκιμών των γυψοσανίδων. Στο ίδιο πρότυπο αναφέρονται ως κανονιστικές αναφορές τα πρότυπα: ΕΛΟΤ EN 336 Ε2:2003 Δομική ξυλεία - Μεγέθη, επιτρεπτές αποκλίσεις ΕΛΟΤ EN 338 Ε2:2003 Structural timber Δομική ξυλεία - Κατηγορίες αντοχής EN :2005 Ευρωκώδικας 5: Σχεδιασμός ξύλινων κατασκευών - Μέρος 1-1: Γενικά - Κοινοί κανόνες και κανόνες για κτίρια ΕΛΟΤ EN 12114:2000 Θερμική απόδοση κτιρίων- Αεροδιαπερατότητα των κτιριακών συστατικών και κτιριακών στοιχείων- Εργαστηριακή μέθοδος δοκιμής ΕΛΟΤ EN 12524:2000 Κτιριακά υλικά και προϊόντα - Υγροθερμικές ιδιότητες - Πινακοποιημένες τιμές σχεδιασμού ΕΛΟΤ EN 12664:2001 Θερμική απόδοση κτιριακών υλικών και προϊόντων - Προσδιορισμός θερμικής αντίστασης με τις μεθόδους προστατευμένης θερμικής πλάκας και μέτρησης ροής θερμότητας - Ξηρά και υγρά προϊόντα μέσης και χαμηλής θερμικής αντίστασης ΕΛΟΤ EN :2002 Ταξινόμηση δομικών προϊόντων και στοιχείων σχετικά με την φωτιά - Μέρος 1: Ταξινόμηση με τη βοήθεια δεδομένων από δοκιμές αντίδρασης σε φωτιά ΕΛΟΤ EN :2004 Ταξινόμηση δομικών προϊόντων και κτιριακών στοιχείων σχετικά με την φωτιά - Μέρος 2: Ταξινόμηση με βάση τα δεδομένα από δοκιμές αντίδρασης σε φωτιά, με εξαίρεση υπηρεσιών εγκατάστασης αερισμού ΕΛΟΤ EN 13823:2002 Δοκιμές αντίδρασης σε φωτιά δομικών προϊόντων - Δομικά προϊόντα, εκτός των δαπέδων, που εκτίθενται σε θερμική προσβολή από μεμονωμένο καιόμενο αντικείμενο ΕΛΟΤ EN 13963:2005 Υλικά αρμών για γυψοσανίδες - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 14195:2005 Μεταλλικά στοιχεία πλαισίων για συστήματα γυψοσανίδων - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN ISO 140-3:1995 Ακουστική - Μέτρηση της ηχομόνωσης σε κτίρια και κτιριακά στοιχεία - Μέρος 3: Εργαστηριακή μέτρηση της μόνωσης αερόφερτου ήχου σε κτιριακά στοιχεία ΕΛΟΤ EN ISO 354:2003 Ακουστική - Μέτρηση ηχοαπορρόφησης σε αίθουσα αντήχησης ΕΛΟΤ EN ISO 536:1996 Χαρτί και χαρτόνι - Προσδιορισμός της μάζας ανά τετραγωνικό μέτρο ΕΛΟΤ EN ISO 717-1:1997 Ακουστική - Αξιολόγηση της ηχομόνωσης κτιριακών στοιχείων - Μέρος 1: Ηχομόνωση για αερόφερτο ήχο ΕΛΟΤ EN ISO 12572:2001, Υδροθερμικές επιδόσεις δομικών προϊόντων και υλικών - Προσδιορισμός των ιδιοτήτων διαπερατότητας υδρατμών ΕΛΟΤ EN 20535:1991, Χαρτί και χαρτόνι - Προσδιορισμός της απορρόφησης νερού - Μέθοδος Cobb ΕΛΟΤ EN 14190:2005 Προϊόντα γυψοσανίδων από επανεπεξεργασία - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 14195:2005 Μεταλλικά στοιχεία πλαισίων για συστήματα γυψοσανίδων - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN :2005 Μεταλλικά πλέγματα και γωνίες - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής - Μέρος 1: Εσωτερικά επιχρίσματα ΕΛΟΤ EN 12859:2001 Γυψότουβλα - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 12860:2001 Συνδετικές γάζες γύψου για γυψότουβλα - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 13963:2005 Υλικά αρμών για γυψοσανίδες - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής 17

18 ΕΛΟΤ EN 13950:2005 Σύνθετα θερμο/ηχομονωτικά πετάσματα γυψοσανίδων - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 14496:2006 Συγκολλητικά με βάση το γύψο για σύνθετα θερμο/ηχομονωτικά πετάσματα και γυψοσανίδες - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής ΕΛΟΤ EN 14209:2006 Προδιαμορφωμένες κορνίζες από γύψο επενδεδυμένες με χαρτί - Ορισμοί, απαιτήσεις και μέθοδοι δοκιμής Σημειώνεται ότι βρίσκονται υπό επεξεργασία για έγκριση τα παρακάτω Ευρωπαϊκά πρότυπα: pren 14566, Mechanical fasteners for gypsum plasterboard systems Definitions, requirements and test methods pren Prefabricated partition panels. pren Beads and profiles pren Elements for ceilings WI Gypsum boards with fibrous reinforcements Πρώτες ύλες για την παραγωγή Κύριες: Ορυκτή ή συνθετική γύψος (προερχόμενη από την δέσμευση του διοξειδίου του θείου από τα καυσαέρια των θερμικών σταθμών παραγωγής ηλεκτρικής ισχύος ή από την χημική βιομηχανία). Χαρτί Πληρωτικά υλικά (fillers) Δευτερεύουσες: Πρόσθετα τροποποίησης ιδιοτήτων (ίνες κ.λ.π.) Τρόποι/ Μέθοδοι παραγωγής Άλεση και στην συνέχεια έψηση (140 C) της ορυκτής γύψου για την παραγωγή ημιυδρικής γύψου. Άλεση της ημιυδρικής γύψου και δημιουργία υδατικού κονιάματος με σύγχρονη προσθήκη προσθέτων. Εγκιβωτισμός του κονιάματος σε χάρτινα φύλλα με την χρήση ταινιοδρόμων. Κοπή και ξήρανση του μορφοποιημένου προϊόντος. Χαρακτηριστικά/ Ιδιότητες Η μεγάλη ποικιλία διαστάσεων και συνθέσεων των γυψοσανίδων έχει ως αποτέλεσμα μεγάλο εύρος τιμών στα χαρακτηριστικά και τις ιδιότητές τους. Οι τιμές που αναφέρονται παρακάτω είναι ενδεικτικές. Συνιστάται η αναφορά στα φυλλάδια των κατασκευαστών. Οι γυψοσανίδες είναι ελαφρά δομικά προϊόντα με ιδιότητες, ηχομόνωσης/ηχοαπορρόφησης και πυραντίστασης. Οι τεχνικές ιδιότητες θερμομόνωσης, ηχομόνωσης/ηχοαπορρόφησης και πυραντίστασης στα συστήματα ξηράς δόμησης (γυψοσανίδες σε μεταλλικά πλαίσια) είναι σημαντικά βελτιωμένες σε σχέση με αυτές της γυψοσανίδας από την οποία κατασκευάζονται. Οι τεχνικές ιδιότητες των συστημάτων ξηράς δόμησης αναφέρονται στο αντίστοιχο κεφάλαιο. Ονομαστικές διαστάσεις γυψοσανίδων κατά ΕΛΟΤ EN 520:2005: Γυψοσανίδες τύπου P Πλάτος 400, 600, 900 και 1200 mm. Ανοχή από -8 mm έως 0 mm. Μήκος 1200, 1500, 1800 και 2000 mm. Ανοχή από -6 mm έως 0 mm. Πάχος 9,5 και 12,5 mm. Ανοχή από -6 mm έως +6 mm. Υπάρχει δυνατότητα και άλλων διαστάσεων. Γυψοσανίδες τύπου A, D, E, F, H, I, R Πλάτος 600, 625, 900, 1200 και 1250 mm. Ανοχή από -4 mm έως 0 mm. Μήκος: Ποικίλες διαστάσεις. Ανοχή από -4 mm έως 0 mm. Πάχος 6,0 (τουλάχιστον), 9,5, 12,5 και 15 mm. Ανοχή από -5 mm έως +5 mm. Ορθογωνικότητα: Η απόκλιση δεν πρέπει να υπερβαίνει τα 2,5 mm/m πλάτους. Βάρος: Τα βάρη των γυψοσανίδων καθορίζονται στο DIN Συνήθεις γυψοσανίδες 7,5 14,5 kg/m2 18

19 Γυψοσανίδες ακτινοπροστασίας με φύλλο μολύβδου ~ 17,5 kg/m2. Γυψοσανίδες εύκαμπτες ~ 6 kg/m2 Γυψοσανίδες εύκαμπτες και για πυροπροστασία 6,8 19,4 kg/m2. Γυψοσανίδες υψηλών μηχανικών αντοχών kg/m2 Διάτρητες γυψοσανίδες 5 12,5 kg/m2. Μηχανική αντοχή κατά ΕΛΟΤ EN 520:2005: Πάχος Ονομαστικό Καμπτικό φορτίο θραύσης mm N N Κατά πλάτος Κατά μήκος 9, Κοινό 12, , Άλλο t 16,8 t 43 t Πιν Καμπτικό φορτίο θραύσης για γυψοσανίδες τύπου A, D, E, F, H, I, R. Πάχος Ονομαστικό Καμπτικό φορτίο θραύσης mm N N Κατά πλάτος Κατά μήκος Κοινό 12, , Άλλο t 24 t 58 t Πιν Καμπτικό φορτίο θραύσης για γυψοσανίδες τύπου R ή συνθέτων. Ονομαστικό πάχος Καμπτικό φορτίο θραύσης mm N N Κατά πλάτος Κατά μήκος 9, , Πιν Καμπτικό φορτίο θραύσης για γυψοσανίδες τύπου P. Αντοχή σε κρούση κατά ΕΛΟΤ EN 520:2005: Η αντοχή σε κρούση είναι χαρακτηριστικό που εξαρτάται από το σύστημα δόμησης και όχι από το δομικό στοιχείο ξεχωριστά. Όταν απαιτείται, η αντοχή σε κρούση συστήματος γυψοσανίδων προσδιορίζεται κατά ISO Συμπεριφορά στην φωτιά: Πυραντοχή (reaction to fire): Οι γυψοσανίδες μπορούν να ταξινομηθούν χωρίς δοκιμή σύμφωνα με το Παράρτημα Β του ΕΛΟΤ EN 520:2005 ή να δοκιμασθούν και να ταξινομηθούν σύμφωνα με το 19

20 πρότυπο ΕΛΟΤ EN :2002. Kατά DIN 4102 oι γυψοσανίδες κατατάσσονται στην κατηγορία πυραντοχής Α και κατά ASTM E84 έχουν δείκτη επιφανειακής εξάπλωσης 0-25 (άκαυστα υλικά). Πυραντίσταση (resistance to fire): Η πυραντίσταση είναι χαρακτηριστικό που εξαρτάται από το σύστημα δόμησης και όχι από το δομικό στοιχείο ξεχωριστά. Όταν απαιτείται, η πυραντίσταση συστήματος γυψοσανίδων προσδιορίζεται κατά ΕΛΟΤ EN :2004. Η γύψος περιέχει έως και 20% κ.β. κρυσταλλικό νερό που προσδίδει βελτιωμένες ιδιότητες πυραντίστασης. Η ποσότητα του νερού σε γυψοσανίδες πάχους 15 mm φθάνει περίπου τα 3 kg/m2. Υδρατμοπερατότητα: Συνήθως για τον συντελεστή υδρατμοπερατότητας χρησιμοποιούνται οι τιμές σχεδιασμού που δίνονται στο ΕΛΟΤ ΕΝ 12524:2000. Για τις γυψοσανίδες ο συντελεστής υδρατμοπερατότητας στους 10 C είναι περίπου δ= 3,0x10-11 kg/(m2 s Pa). Όταν απαιτείται προσδιορίζεται κατά ΕΛΟΤ EN ISO 12572:2001. Αεροπερατότητα: Συνήθης τιμή σχεδιασμού 1,4x10-6 m3/(m 2 spa). Όταν απαιτείται προσδιορίζεται κατά ΕΛΟΤ EN 12114:2000. Ακουστικές ιδιότητες Ηχομόνωση: Η ηχομόνωση είναι χαρακτηριστικό που εξαρτάται από το σύστημα δόμησης και όχι από το δομικό στοιχείο ξεχωριστά. Όταν απαιτείται, η ηχομόνωση συστήματος γυψοσανίδων προσδιορίζεται κατά ΕΛΟΤ ΕΝ ΙSO 140-3:1995 και ΕΛΟΤ EN ISO 717-1:1997. Ηχοαπορρόφηση: Η ηχοαπορρόφηση είναι χαρακτηριστικό που εξαρτάται από το σύστημα δόμησης και όχι από το δομικό στοιχείο ξεχωριστά. Όταν απαιτείται, η ηχοαπορρόφηση συστήματος γυψοσανίδων προσδιορίζεται κατά ΕΛΟΤ EN ISO 354:2003. Θερμομόνωση: Συνήθως για την θερμική αγωγιμότητα χρησιμοποιούνται οι τιμές σχεδιασμού που δίνονται στο ΕΛΟΤ ΕΝ 12524:2000. Για τις γυψοσανίδες η θερμική αγωγιμότητα στους 10 C (λ 10,dry ) είναι περίπου 0,21 W/m/K. Ι. Χρωματισμοί Γενικές Απαιτήσεις α. Τα υλικά που χρησιμοποιούνται στους χρωματισμούς διακρίνονται στις ακόλουθες κατηγορίες: - υλικά προστασίας ή συντήρησης της επιφάνειας (αντισκωριακά, αντιμυκητικά, αντιδιαβρωτικά κτλ) - υλικά υποστρώματος ή ενδιάμεσης στρώσης - υλικά τελικών στρώσεων (χρώματα, βερνίκια). β. Οι χρωματισμοί, τα αστάρια, οι πρώτες και οι τελικές στρώσεις για οποιαδήποτε επιφάνεια θα προέρχονται από τον ίδιο, αναγνωρισμένο και εγκεκριμένο από την Υπηρεσία κατασκευαστή. γ. Όλα τα υλικά πρέπει να είναι εγκεκριμένα από την Υπηρεσία και συμβατά με τις επιφάνειες, στις οποίες πρόκειται να εφαρμοσθούν. Πριν την οριστική επιλογή των αποχρώσεων των χρωματισμών ο Ανάδοχος είναι υπεύθυνος για την εφαρμογή της χρωματικής μελέτης και για την υποβολή προς έγκριση στην Υπηρεσία δειγμάτων χρωμάτων σε μικρές επιφάνειες σύμφωνα με το χρωματολόγιο RAL και πιστοποιητικών από κάθε υλικό. Ο έλεγχος των δειγμάτων αφορά στο χρώμα και στα συστατικά του υλικού. Τα πιστοποιητικά επιβεβαιώνουν ότι τα υλικά ικανοποιούν τις απαιτούμενες προδιαγραφές. Η Υπηρεσία αφού επιλέξει τις αποχρώσεις και εγκρίνει τα υλικά, δίνει έγγραφη εντολή στον Ανάδοχο να προβεί στην περαιτέρω εργασία των χρωματισμών. δ. Ο Ανάδοχος χρησιμοποιεί τα υλικά σύμφωνα με τις οδηγίες χρήσης του εργοστασίου παραγωγής, τις προδιαγραφές του παρόντος και τις οδηγίες της Υπηρεσίας. ε. Λόγω της μεγάλης σημασίας που έχουν τα χρησιμοποιούμενα εργαλεία για την επιτυχία των χρωματισμών, ο Ανάδοχος είναι υποχρεωμένος να εφοδιάζει το προσωπικό του με καινούργια 20
