1 Version 1.1 Greek language Ελληνική μετάφραση

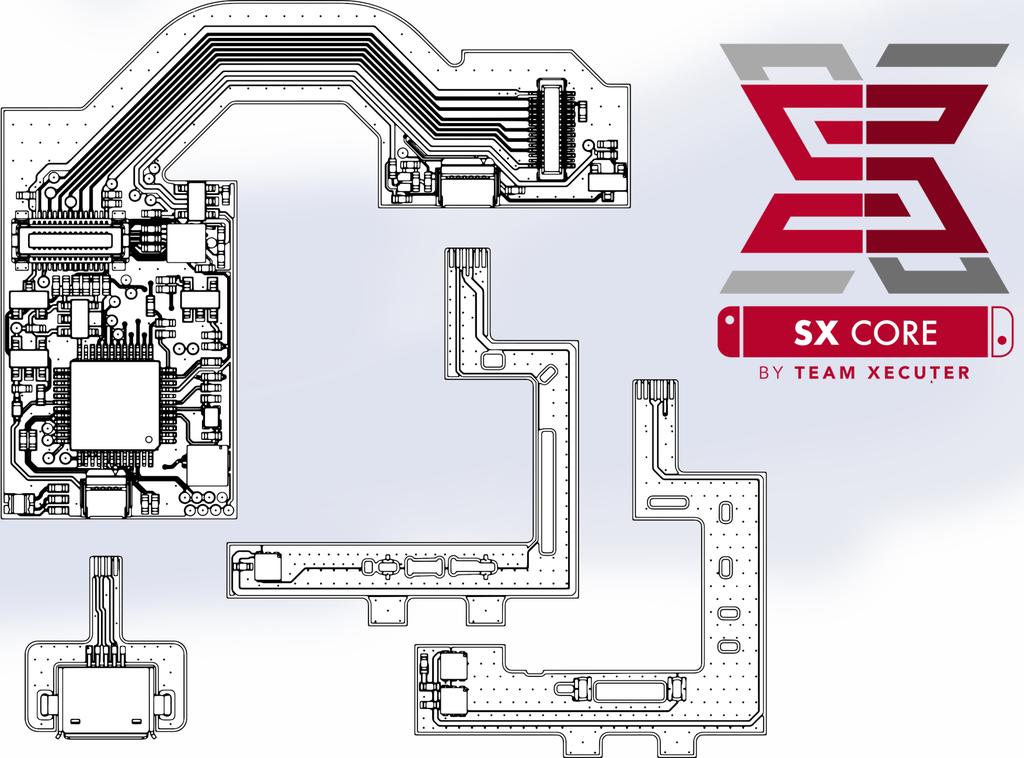

2 Απαραίτητος εξοπλισμός: Αρχικές Οδηγίες MicroSD με SX OS [boot.dat] Download Xecutor SX Core Switch v1(erista) / v2(mariko) Λεπτή μύτη για συγκόλληση(340c)/κολλητήρι Κατσαβίδι τύπου Tri-Wing Y00 και Phillips #00 Θερμοαγώγιμη πάστα Προτεινόμενα εργαλεία: Liquid Flux/Σολντερίνη Μικροσκόπιο ή μεγεθυντικός φακός Isopropyl alcohol (91 ή μεγαλύτερη)/ Ισοπροπυλική Αλκοόλη Μπατονέτες/Βουρτσάκια Ψαλίδι/Μικρό κόπτη Μονωτική ταινία 2

3 Ξεκινήστε ξεβιδώνοντας τις 4 TRI-WING βίδες και τις 6 PHILLIPS βίδες. Μη ξεχάσετε να αφαιρέσετε τη κάρτα με το παιχνίδι και την κάρτα SD. 3

4 Προσέξτε την καλωδιοταινία καθώς ξεβιδώνετε και αφαιρέστε το προστατευτικό κάλυμμα! Η θύρα για την κάρτα SD χρειάζεται να αποσυνδεθεί κάτω από το κάλυμμα. Προσέξτε τη θερμοαγώγιμη πάστα κάτω από το προστατευτικό κάλυμμά! 4

5 Τώρα είναι η στιγμή για να αποσυνδέσετε τη μπαταρία από την κεντρική πλακέτα! Προσεκτικά ανασηκώστε τον σύνδεσμο που βρίσκεται στη γωνία εδώ Μπορείτε τώρα να ξεβιδώσετε τον σωλήνα ψύξης και να τον αφαιρέσετε! 5

6 Προσεκτικά αφαιρέστε την NAND, ανασηκώνοντας την. Στην συνέχεια καθαρίστε την παλαιά θερμοαγώγιμη πάστα και ομαλά ανασηκώστε την προστατευτική πλακέτα Ξεκινήστε από αυτά τα σημεία καθώς δεν υπάρχουν εξαρτήματα κοντά Δώστε μεγάλη προσοχή στο να μην προκαλέσετε βλάβη σε αυτές τις συνδέσεις όταν αφαιρείτε το προστατευτικό κάλυμμα 6

7 Σιγά σιγά καθαρίστε με απαλές κινήσεις την θερμοαγώγιμη πάστα Χρησιμοποιήστε μπατονέτες για να καθαρίσετε της κάτω συνδέσεις πολύ καλά! 7

8 Συμμαζέψτε τα καλώδια κάτω από το προστατευτικό κάλυμμα και ευθυγραμμίστε το Χρησιμοποιήστε την μύτη ενός λεπτού αντικείμενου για να τοποθετήσετε την σολντερίνη και συγκολλήστε Πρώτα συγκολλήστε τα σημεία της σύνδεσης στο προστατευτικό κάλυμμα και μετά σε κάθε σημείο των συνδέσεων Οι συνδέσεις στο V1 θα είναι κάθετες αντί για οριζόντιες όπως είναι στο V2 8

9 Οι συγκολλήσεις σας θα πρέπει να δείχνουν κάπως έτσι 9

10 Με απαλές κινήσεις λυγήστε πίσω το καλώδιο και συνδέστε το στο τσιπάκι, μετά αφήστε το οριζόντια πάλι Θα πρέπει να είναι σε ευθεία γραμμή με την NAND θύρα. Πιέστε προς τα κάτω για να ασφαλίσετε την σύνδεση 10

11 Δουλέψτε προς τα πίσω, αντικαταστήστε την θερμοαγώγιμη πάστα όπου χρειάζεται και κόβοντας το NVIDIA κάλυμμα για να αφήσετε το καλώδιο για βγει έξω Όταν βάλετε την εξωτερική προστασία, σπρώξτε το chip μέσα από το άνοιγμα του ανεμιστήρα Συνδέστε τη USB DEBUG θύρα πρώτα, έπειτα συνδέστε την NAND και αφήστε την κονσόλα οριζόντια ενώ κλείνετε το κάλυμμα 11

12 Τώρα μπορείτε να συνδέσετε την μπαταρία και να ελέγξετε την κονσόλα σας. Άμα το φωτάκι αλλάξει σε πράσινο και η οθόνη εμφανίσει αυτήν την γκρινιάρα SD κάρτα για φόντο τότε η εγκατάσταση έχει ολοκληρωθεί. 12

13 Ε:Πόσο δύσκολη είναι η εγκατάσταση; Συχνές ερωτήσεις Α:Είναι μια προχωρημένη διαδικασία. Άμα δεν έχετε τα κατάλληλα εργαλεία και την εμπειρία, συνιστούμε να επικοινωνήσετε με το τοπικό σας επαγγελματία ή μαγαζί που μπορεί να αναλάβει τις συγκολλήσεις. Ε:To switch κάνει εκκίνηση στο bootloader,αλλά κολλάει στο σήμα των JoyCons Α:Θα πρέπει να σιγουρευτείτε πως δεν κάνατε ζημία σε αυτές τις συνδέσεις όταν αφαιρούσατε το προστατευτικό κάλυμμα. Άμα έχουν βλάβη, μπορείτε να παραγγείλετε τα εξαρτήματα SMD 0.1μF 10v 0201 και να τα αντικαταστήσετε για να λυθεί το πρόβλημα. Ε:Το φωτάκι έγινε ροζ και το σύστημα δεν κάνει εκκίνηση. Α:Αυτό σημάνει πως το σύστημα έχει πρόβλημα να επικοινωνήσει με τη NAND,συνήθως από κακή συγκόλληση. Ε:Το φωτάκι έγινε πράσινο και γίνετε εκκίνηση στο bootloader,αλλά το Switch OS δεν ξεκινάει. Α:Να είστε σίγουροι ότι έχετε κάνει την κάρτα σας format σε FAT32,καθώς μπορεί να μην έχετε τον exfat οδηγό. Επίσης ίσως χρειάζεται να ελέγξετε την σύνδεση της SP1. 13

14 Ε:Χρειάζομαι περισσότερη βοήθεια! Α:Μπορείτε να ενταχτείτε στο forum υποστήριξης ή στο chat 14
