Ε.ΥΔ.Α.Π. Α.Ε. ΕΤΑΙΡΕΙΑ ΥΔΡΕΥΣΗΣ ΚΑΙ ΑΠΟΧΕΤΕΥΣΗΣ ΠΡΩΤΕΥΟΥΣΑΣ Α.Ε. Α 447

Transcript

1 Ε.ΥΔ.Α.Π. Α.Ε. ΕΤΑΙΡΕΙΑ ΥΔΡΕΥΣΗΣ ΚΑΙ ΑΠΟΧΕΤΕΥΣΗΣ ΠΡΩΤΕΥΟΥΣΑΣ Α.Ε. ΔΙΕΥΘΥΝΣΗ ΥΠΟΔΟΜΩΝ ΥΠΗΡΕΣΙΑ ΕΡΓΩΝ ΑΠΟΧΕΤΕΥΣΗΣ ΕΡΓΟ: ΕΡΓΟΛΑΒΙΑ: ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΟΥΣ ΑΚΡΟΚΕΡΑΜΟΥ Α 447 ΤΕΥΧΗ ΔΗΜΟΠΡΑΤΗΣΗΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΘΗΝΑ 2016

2 ΕΤΑΙΡΕΙΑ ΥΔΡΕΥΣΕΩΣ ΚΑΙ ΑΠΟΧΕΤΕΥΣΕΩΣ ΠΡΩΤΕΥΟΥΣΗΣ Α.Ε. (Ε.ΥΔ.Α.Π. Α.Ε.) ΔΙΕΥΘΥΝΣΗ ΥΠΟΔΟΜΩΝ ΥΠΗΡΕΣΙΑ ΕΡΓΩΝ ΑΠΟΧΕΤΕΥΣΗΣ ΕΡΓΟ: ΕΡΓΟΛΑΒΙΑ: ΧΡΗΜΑΤΟΔΟΤΗΣΗ: ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: (ΜΕ ΑΝΑΘΕΩΡΗΣΗ ΧΩΡΙΣ Φ.Π.Α.) ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΟΥΣ ΑΚΡΟΚΕΡΑΜΟΥ Α447 ΠΙΣΤΩΣΕΙΣ Ε.ΥΔ.Α.Π. Α.Ε. ΕΝΝΙΑΚΟΣΙΕΣ ΕΝΕΝΗΝΤΑ ΧΙΛΙΑΔΕΣ ΠΕΝΤΑΚΟΣΙΑ ΕΥΡΩ ( ,00 ) ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Αντικείμενο του παρόντος τεύχους των Τεχνικών Προδιαγραφών είναι η διατύπωση των ειδικών τεχνικών όρων σύμφωνα με τους οποίους και σε συνδυασμό με τα λοιπά εγκεκριμένα από τον Κύριο του Έργου τεύχη, θα εκτελεστεί το υπόψη έργο. Όλες οι εργασίες θα εκτελεσθούν με τους γενικώς παραδεκτούς κανόνες της Επιστήμης και της Τεχνικής και βάσει με όσα ειδικότερα αναφέρονται στις Τεχνικές Προδιαγραφές. Οι τεχνικές προδιαγραφές καθορίζουν κυρίως τον ορθό τρόπο κατασκευής των έργων και την απαιτούμενη ποιότητα των υλικών. Για την εκτέλεση των εργασιών της παρούσας εργολαβίας και για οποιαδήποτε υλικό, κατασκευή, ποιοτικό έλεγχο (διαδικασίες/μεθόδους/δοκιμές κλπ.), θα εφαρμόζονται με σειρά ισχύος οι κάτωθι προδιαγραφές: 1) Οι αναφερόμενες ισχύουσες Ελληνικές Τεχνικές Προδιαγραφές (Ε.ΤΕ.Π.), 2) Οι αναφερόμενες συμπληρωματικές Τεχνικές Προδιαγραφές της Ε.Υ.Δ.Α.Π. Α.Ε. (για αντικείμενα που δεν καλύπτονται από τις υπάρχουσες Ε.ΤΕ.Π.), 3) Τα θεσμοθετημένα εναρμονισμένα πρότυπα, όπως αναφέρονται στο Παράρτημα 4 της ΔΙΠΑΔ/οικ/356/ και επισυνάπτονται ως παράρτημα ΙΙ του Τιμολογίου Μελέτης, 4) Τα λοιπά ισχύοντα ευρωπαϊκά πρότυπα και, απουσία αυτών, τα διεθνή πρότυπα ISO και τα εθνικά πρότυπα (ΕΛΟΤ, ASTM, BS, DIN, κλπ). Οι προδιαγραφές που αναφέρονται στις παραγράφους που ακολουθούν, είναι δεσμευτικές για τον Ανάδοχο ως ελάχιστες απαιτήσεις στην κατασκευή του όλου έργου. Κάθε διαγωνιζόμενος και συνεπώς ο Ανάδοχος με μόνη την υποβολή της Προσφοράς του αναγνωρίζει ότι οι παρούσες προδιαγραφές είναι κατάλληλες για την εκτέλεση του Έργου και ότι αναλαμβάνει κάθε υποχρέωση, κίνδυνο ή συνέπεια που απορρέει από την εφαρμογή των. 2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

3 Όλες οι δαπάνες για την εφαρμογή των όρων των τεχνικών προδιαγραφών θα βαρύνουν τον Ανάδοχο, ασχέτως αν γίνεται ρητή σχετική αναφορά τούτου ή όχι. Ο Ανάδοχος δεν θα επιβαρυνθεί τις δαπάνες για μια συγκεκριμένη δραστηριότητα μόνον αν γίνεται ρητή και αδιαμφισβήτητη αναφορά στην σχετική προδιαγραφή περί του αντιθέτου. Α. Ισχύουσες Ελληνικές Τεχνικές Προδιαγραφές (Ε.ΤΕ.Π.) Κατ εφαρμογή της Υ.Α. ΔΙΠΑΔ/ΟΙΚ/273 (ΦΕΚ 2221/ ) ΚΩΔΙΚΟΣ Ε.ΤΕ.Π. Τίτλος Ε.ΤΕ.Π. ΕΛΟΤ ΧΩΜΑΤΟΥΡΓΙΚΕΣ ΕΡΓΑΣΙΕΣ κλπ Εκσκαφές Γενικές εκσκαφές οδοποιίας και υδραυλικών έργων Επιχώματα / Επενδύσεις Επένδυση πρανών - πλήρωση νησίδων με φυτική γή 09 ΛΙΜΕΝΙΚΑ ΚΑΙ ΛΟΙΠΑ ΘΑΛΑΣΣΙΑ ΕΡΓΑ Εκσκαφές πυθμένα θαλάσσης Υποθαλάσσιες εκσκαφές χωρίς χρήση εκρηκτικών υλών Εργασίες Βελτίωσης Πυθμένα Υποθαλάσσια διάστρωση γεωϋφασμάτων Φυσικοί Ογκόλιθοι Θωρακίσεις πρανών λιμενικών έργων και έργων προστασίας ακτών Τεχνητοί Ογκόλιθοι Κυψελωτοί και ειδικής μορφής τεχνητοί ογκόλιθοι λιμενικών έργων από σκυρόδεμα Υγιεινή Ασφάλεια και Προστασία Περιβάλλοντος Μέτρα Υγείας - Ασφάλειας και μέτρα προστασίας Περιβάλλοντος κατά την κατασκευή Λιμενικών έργων 15 ΚΑΘΑΙΡΕΣΕΙΣ - ΚΑΤΕΔΑΦΙΣΕΙΣ- ΑΠΟΞΗΛΩΣΕΙΣ Πλήρεις κατεδαφίσεις κατασκευών Πλήρεις κατεδαφίσεις κατασκευών με μηχανικά μέσα Ειδικές απαιτήσεις υγιεινής-ασφάλειας και προστασίας του περιβάλλοντος κατά τις κατεδαφίσεις-καθαιρέσεις Μέτρα υγείας - ασφάλεια και απαιτήσεις περιβαλλοντικής προστασίας κατά τις κατεδαφίσεις καθαιρέσεις 3 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

4 Β. Συμπληρωματικές Τεχνικές Προδιαγραφές ΕΥΔΑΠ ΑΕ (για αντικείμενα που δεν καλύπτονται από τις υπάρχουσες Ε.ΤΕ.Π.) 1. Τεχνική προδιαγραφή 03: Ειδικοί Τεχνητοί Ογκόλιθοι Θωράκισης (Ακρόποδα) 2. Τεχνική προδιαγραφή 05: Γεωκυψέλες εκ Πολυπροπυλενίου Εφελκυστικής Αντοχής 3kN/m Σημείωση: Όλες οι προδιαγραφές της παραγράφου Α (ως επίσημα εγκεκριμένα κείμενα) μπορούν να αναζητηθούν από την σχετική ιστοσελίδα της Γενικής Γραμματείας Δημοσίων Έργων ( κατ εφαρμογή της Υπουργικής Απόφασης ΔΙΠΑΔ/ΟΙΚ/273 (ΦΕΚ 2221/ ), καθώς και από την ιστοσελίδα του Εθνικού Τυπογραφείου ( όπου δημοσιεύεται η ανωτέρω Υπουργική Απόφαση. Η επιλογή των προδιαγραφών αυτών από το σύνολο των Εθνικών Προδιαγραφών, είναι ενδεικτική και σε καμία περίπτωση δε σημαίνει ότι δεν είναι πιθανή η χρήση και κάποιων από τις υπόλοιπες 440 ΕΤΕΠ. Επισημαίνεται ότι, σε περίπτωση που κάποια από τις προδιαγραφές της παραγράφου Β έρχεται σε αντιδιαστολή με κάποια από τις Ε.ΤΕ.Π., τότε θα υπερισχύσει η δεύτερη. Αθήνα, Μάιος 2016 ΣΥΝΤΑΧΘΗΚΕ ΕΛΕΓΧΘΗΚΕ & ΘΕΩΡΗΘΗΚΕ Η Συντάξασα Κ. Κατσάρα Πολιτικός Μηχανικός, MSc 4 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

5 ΕΥΔΑΠ ΑΕ ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ 03 Ειδικοί Τεχνητοί Ογκόλιθοι Θωράκισης (Ακρόποδα) (Έγκριση υπ αριθμ / Απόφαση ΔΣ / ΕΥΔΑΠ ΑΕ) Αντικείμενο Γεωμετρικά χαρακτηριστικά Αντικείμενο του παρόντος είναι η περιγραφή του είδους και της ποιότητας των υλικών καθώς και του τρόπου κατασκευής, μεταφοράς και πόντισης των ειδικών τεχνητών ογκολίθων θωράκισης. Τα ακρόποδα που προβλέπονται από τη μελέτη του έργου είναι αυτά των 1,50 m 3. Οι διαστάσεις των ακροπόδων προκύπτουν ως συνάρτηση του ύψους τους, το οποίο έχει δοθεί για κάθε μέγεθος τύπο ακροπόδου από την εταιρεία που πρώτη τα κατασκεύασε και «πατένταρε» τα δικαιώματα τους, την γαλλική εταιρεία SOGREAH. Διαστάσεις a(m) b(m) c(m) d(m) e(m) H(m) Πολλαπλασιάζουμε με το H (m) για να βρούμε τη διάσταση Στην συνέχεια παρατίθεται ενδεικτικό σχήμα στο οποίο παρουσιάζονται τα ανωτέρω μεγέθη που προσδιορίζουν γεωμετρικά τα ακρόποδα: 1

6 Το ύψος κάθε τύπου ακροπόδου καθορίζεται από τον ακόλουθο πίνακα : Από τον πίνακα αυτό προκύπτει ότι το ύψος Η για τα Accorpodes των 1,50 m 3 ισούται με 1,64 μέτρα. Υλικά Γενικά ισχύουν τα αναφερόμενα στα Άρθρα 3ο (Γ-3: Σκυροδέματα) και 4ο (Γ-4:Τσιμέντα) της ΤΣΥ με τις παρακάτω συμπληρώσεις/τροποποιήσεις: Η ποιότητα του σκυροδέματος κατασκευής των Ακροπόδων θα είναι C20/25. Τσιμέντο Το τσιμέντο θα είναι Πόρτλαντ τύπου ΙΙ (πρόσθετα : Ποζολάνες περίπου ως 20%) θα προέρχεται από Ελληνικό Εργοστάσιο και θα πληροί τις πρότυπες Ελληνικές Προδιαγραφές. Στην κατηγορία των Ποζολάνων εντάσσεται η Θηραϊκή Γη, η Μηλαϊκή Γη, η Σκυδραϊκή Γη κ.λ.π., καθώς και οι ιπτάμενες τέφρες των θερμοηλεκτρικών εργοστασίων (Μεγαλόπολης και Πτολεμαΐδας κλπ). Εάν για κάποια προμήθεια διαπιστωθεί ότι δεν πληρούνται οι απαιτήσεις των προδιαγραφών, τότε αυτή θα απορρίπτεται. Η περιεκτικότητα σε τσιμέντο θα είναι τουλάχιστον 350kg τσιμέντου ανά m 3 σκυροδέματος ακόμη και στις περιπτώσεις που βάσει της μελέτης συνθέσεως του Αναδόχου. α) η προδιαγραφόμενη από την μελέτη κατηγορία σκυροδέματος δύναται να επιτευχθεί με μικρότερη περιεκτικότητα του σκυροδέματος σε τσιμέντο, ή β) η εφαρμογή της παραπάνω αναφερόμενης ελάχιστης περιεκτικότητας του σκυροδέματος σε τσιμέντο, έχει ως αποτέλεσμα την παραγωγή σκυροδέματος κατηγορίας (χαρακτηριστικής αντοχής) ανώτερης από την απαιτούμενη. Αδρανή Η απουσία σιδηρού οπλισμού από τους τεχνητούς ογκολίθους επιτρέπει τη χρήση αρκετά μεγαλύτερων κλασμάτων και αναλογίας αδρανών. 2

7 Άμμος Η διαβάθμιση των αδρανών θα πρέπει να επιτρέπει το μεγαλύτερο κατά το δυνατό βαθμό συμπύκνωσης που μπορεί να επιτευχθεί, ο οποίος αυξάνεται περαιτέρω με προσεκτική δόνηση. Γενικά οι αναλογίες αδρανών για την παρασκευή 1m 3 σκυροδέματος θα πρέπει να είναι τέτοιες ούτως ώστε το παραγόμενο σκυρόδεμα να είναι ποιότητας C20/25. Δεν απαγορεύεται η χρήση θαλάσσιας άμμου για την παρασκευή του σκυροδέματος με την προϋπόθεση ότι θα είναι καθαρή από οργανικές ουσίες και απολιθώματα νεκρών οργανισμών (κελύφη οστράκων). Σε περίπτωση που υπάρχει αμφιβολία για την ποιότητα της χρησιμοποιούμενης άμμου Ο ΑΤΣ του έργου μπορεί να ζητήσει τη διενέργεια ποιοτικού ελέγχου (προδιαγραφές όμοιες με αυτές του Άρθρου 3ου (Γ-3) της ΤΣΥ) σε αναγνωρισμένο εργαστήριο. Η εν λόγω διαδικασία διενεργείται αποκλειστικά με έξοδα του Αναδόχου. Πρόσμικτα Πρόσμικτα υλικά μπορούν να χρησιμοποιηθούν για την βελτίωση της πλαστιμότητας του σκυροδέματος ιδιαιτέρως σε σχετικά ξηρά μίγματα, καθώς και για την αύξηση της αντοχής του σκυροδέματος. Νερό Το χρησιμοποιούμενο νερό θα πρέπει να ικανοποιεί τις απαιτήσεις που περιγράφονται στο Άρθρο 3ο (Γ-3) της ΤΣΥ. Τύποι (καλούπια) Ογκολίθων Γενικά ισχύουν τα αναφερόμενα στο Άρθρο 5ο (Γ-5: Ξυλότυποι) της ΤΣΥ με τις παρακάτω συμπληρώσεις/τροποποιήσεις: Οι τύποι των ακροπόδων θα πρέπει να είναι μεταλλικοί επαρκούς αντοχής, ενώ θα πρέπει να κατασκευασθούν με ιδιαίτερη προσοχή ούτως ώστε να συμφωνούν με τις πρότυπες διαστάσεις των ογκολίθων. Επιτρέπεται ανοχή επί των σημειουμένων στα σχέδια της μελέτης διαστάσεων γενικώς έως 1 εκατοστό του μέτρου. Απαιτείται η κατασκευή δύο (2) μεταλλικών τύπων μόνο, ενώ δεν απαιτείται η κατασκευή τύπου βάσης. Οι τύποι αυτοί θα μπορούν να χρησιμοποιηθούν για συνεχείς σκυροδετήσεις χωρίς απαίτηση ιδιαίτερης συντήρησης αφού προηγηθεί καθαρισμός τους. Το πάχος των σιδηροτύπων θα πρέπει να είναι σύμφωνα με την Sogreah τουλάχιστον 5χλστ. (προτείνεται για τα ακρόποδα 2,5 έως 9,0μ3). Σκυροδέτηση ογκολίθων Η ποιότητα του σκυροδέματος των τετραπόδων θα είναι C20/25 σύμφωνα με τα ανωτέρω αναφερόμενα. Απαίτηση σιδηρού οπλισμού δεν υφίσταται. 3

8 Η επιδιωκόμενη θλιπτική αντοχή του σκυροδέματος μετά το πέρας της 28ης ημέρας από την σκυροδέτηση του θα πρέπει να είναι 29Ν/mm2 = 29Mpa. Η πλήρωση των τύπων με σκυρόδεμα γίνεται από την κορυφή τους που δεν προβλέπεται καλουπωμένη. Ακολουθεί ενδεικτικό σκαρίφημα για την εκτέλεση της εν λόγω εργασίας: Δεν επιτρέπεται η διακοπή σκυροδέτησης ενός τεχνητού ογκολίθου. Σε κάθε τεχνητό ογκόλιθο θα αναγράφεται ο αύξων αριθμός και η ημερομηνία σκυροδέτησης, που θα καταγράφονται στο τηρούμενο από τον Ανάδοχο βιβλίο σκυροδέτησης ειδικών τεχνητών ογκολίθων. Το σκυρόδεμα θα πρέπει να δονείται πολύ προσεκτικά κατά την διάρκεια της διάστρωσης του. Οι δονήσεις θα πρέπει να είναι μικρής διάρκειας αλλά μεγάλης έντασης. 4

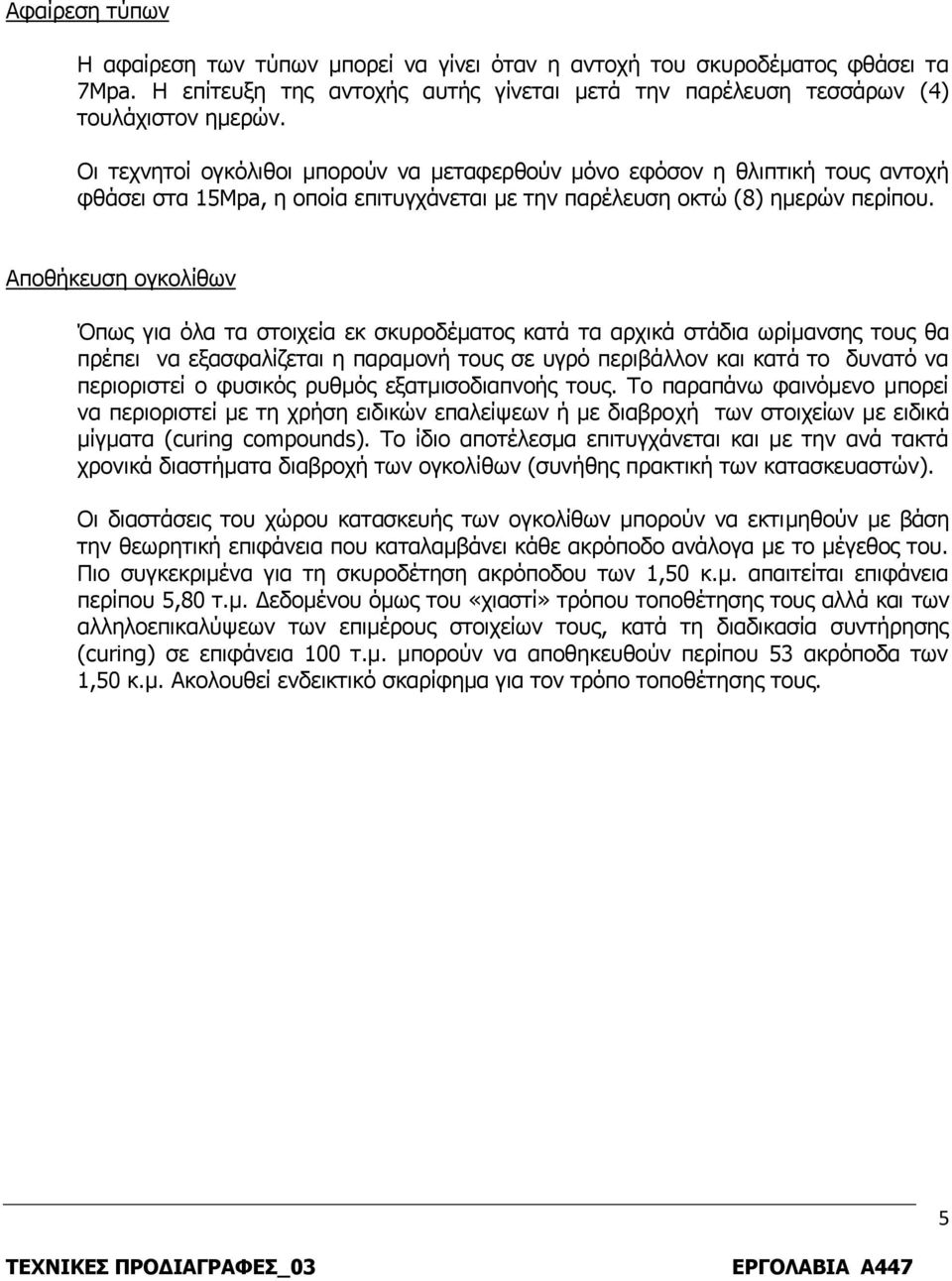

9 Αφαίρεση τύπων Η αφαίρεση των τύπων μπορεί να γίνει όταν η αντοχή του σκυροδέματος φθάσει τα 7Μpa. Η επίτευξη της αντοχής αυτής γίνεται μετά την παρέλευση τεσσάρων (4) τουλάχιστον ημερών. Οι τεχνητοί ογκόλιθοι μπορούν να μεταφερθούν μόνο εφόσον η θλιπτική τους αντοχή φθάσει στα 15Μpa, η οποία επιτυγχάνεται με την παρέλευση οκτώ (8) ημερών περίπου. Αποθήκευση ογκολίθων Όπως για όλα τα στοιχεία εκ σκυροδέματος κατά τα αρχικά στάδια ωρίμανσης τους θα πρέπει να εξασφαλίζεται η παραμονή τους σε υγρό περιβάλλον και κατά το δυνατό να περιοριστεί ο φυσικός ρυθμός εξατμισοδιαπνοής τους. Το παραπάνω φαινόμενο μπορεί να περιοριστεί με τη χρήση ειδικών επαλείψεων ή με διαβροχή των στοιχείων με ειδικά μίγματα (curing compounds). Το ίδιο αποτέλεσμα επιτυγχάνεται και με την ανά τακτά χρονικά διαστήματα διαβροχή των ογκολίθων (συνήθης πρακτική των κατασκευαστών). Οι διαστάσεις του χώρου κατασκευής των ογκολίθων μπορούν να εκτιμηθούν με βάση την θεωρητική επιφάνεια που καταλαμβάνει κάθε ακρόποδο ανάλογα με το μέγεθος του. Πιο συγκεκριμένα για τη σκυροδέτηση ακρόποδου των 1,50 κ.μ. απαιτείται επιφάνεια περίπου 5,80 τ.μ. Δεδομένου όμως του «χιαστί» τρόπου τοποθέτησης τους αλλά και των αλληλοεπικαλύψεων των επιμέρους στοιχείων τους, κατά τη διαδικασία συντήρησης (curing) σε επιφάνεια 100 τ.μ. μπορούν να αποθηκευθούν περίπου 53 ακρόποδα των 1,50 κ.μ. Ακολουθεί ενδεικτικό σκαρίφημα για τον τρόπο τοποθέτησης τους. 5

10 Ανάρτηση-μεταφορά-κατασκευή Η μέθοδος ανάρτησης των ογκολίθων πραγματοποιείται με την βοήθεια ενός διπλού αορτήρα («σαμπάνι»), που χρησιμοποιείται τόσο για την μεταφορά τους στις θέσεις αποθήκευσης, όσο και στις προβλεπόμενες από την μελέτη θέσεις θωράκισης. Οι εργασίες τοποθέτησης δεν θα ξεκινούν όπως αναφέρεται και σε προηγούμενες παραγράφους, πριν το σκυρόδεμα αποκτήσει αντοχή ίση 15Μpa όπως αναφέρθηκε και ανωτέρω. Ακολουθεί σκαρίφημα για τους προτεινόμενους τρόπους μεταφοράς των ακροπόδων. 6

11 Η διάστρωση των ακροπόδων στην κάθε θέση θωράκισης ξεκινάει πάντοτε από κάτω προς τα επάνω έτσι ώστε να πάντοτε να δημιουργείται επιφάνεια έδρασης για το αμέσως επόμενο ακρόποδο που τοποθετείται. Η τοποθέτησή τους μπορεί να γίνει είτε από την στέψη του πρανούς είτε με πλωτό μέσο. Για την εκτέλεσή της απαιτείται χρήση καταδυτικού συνεργείου για τη διέλευση των ιμάντων ανάρτησης των τεχνητών ογκολίθων από κατάλληλα σημεία, σύμφωνα με τις οδηγίες τις εταιρείας που πρώτη τα κατασκεύασε και τα πατένταρε SOGREAH. Η ανάρτηση των τεχνητών ογκολίθων θα γίνει από τα σημεία που παρουσιάζονται στο προηγούμενο σκαρίφημα. 7

12 ΕΥΔΑΠ ΑΕ ΤΕΧΝΙΚΗ ΠΡΟΔΙΑΓΡΑΦΗ 05 Γεωκυψέλες Εκ Πολυπροπυλενίου Εφελκυστικής Αντοχής 3 kn/m (Έγκριση υπ αριθμ / Απόφαση ΔΣ / ΕΥΔΑΠ ΑΕ) Αντικείμενο Αντικείμενο του παρόντος είναι η προμήθεια και τοποθέτηση (περιλαμβανομένης κάθε εργασίας, υλικών και απαιτούμενου εξοπλισμού) φύλλων γεωκυψελών πολυαιθυλενίου με τα οποία θα συγκρατηθεί η φυτική γη, πάνω στη οποία θα γίνει φύτευση, σύμφωνα με το παρόν κεφάλαιο, τα σχέδια της μελέτης και τις εκάστοτε έγγραφες οδηγίες που θα χορηγεί η Διευθύνουσα το έργο Υπηρεσία. Ιδιότητες υλικών Το υλικό κατασκευής των γεωπλεγμάτων θα είναι, όπως αναφέρεται ανωτέρω, από φύλλα πολυαιθυλενίου. Σύμφωνα με την τεχνική μελέτη του έργου προβλέπεται ένας τύπος γεωπλέγματος ενδεικτικού τύπου TENSAR Mat 400 ή ισοδύναμου με αντοχή σε εφελκυσμό ίση η μεγαλύτερη από 3 KN/m (BS EN-ISO 10319:1996 και με το ISO 2602 :1980 (BS 2846:Part 2 : 1981) με 95% επίπεδο ασφαλείας. Τυπικό φορτίο για 10% παραμόρφωση ίσο με 1 KN/m. Οι γεωκυψέλες θα πρέπει να είναι ανθεκτικές στα χημικά που βρίσκονται στο έδαφος, να μην υδρολύονται και να αντέχουν στην επίδραση σε οξέα, βάσεις, άλατα, διαλύτες, θαλάσσιο νερό, μικροοργανισμούς και υπεριώδη ακτινοβολία. Οι γεωκυψέλες θα πρέπει να είναι ανθεκτικές σε θερμοκρασίες 50 C έως +80 C. Οι γεωκυψέλες θα έχουν εφελκυστική αντοχή 3 ΚΝ/μ. Τα φύλλα γεωκυψελών θα αποτελούνται από στρώσεις πλεγμάτων πολυαιθυλενίου, θερμικά συγκολλημένες μεταξύ τους, με τέτοιο τρόπο ώστε να δημιουργούνται κυψέλες Φύλαξη γεωκυψελών Οι γεωκυψέλες θα πρέπει να φυλάσσονται σε προστατευμένο από τις καιρικές συνθήκες μέρος και να μη μένουν εκτεθειμένα επί μακρόν στον ήλιο. Επίσης, θα πρέπει να δίνεται 1 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ_05

13 ιδιαίτερη προσοχή κατά την προετοιμασία και τοποθέτηση τους ώστε να αποφεύγονται τραυματισμοί των υλικών που υποβαθμίζουν την λειτουργία τους. Τοποθέτηση γεωκυψελών Ο Ανάδοχος θα πρέπει με δική του ευθύνη και δαπάνη να τοποθετήσει τις γεωκυψέλες στην οριστική τους θέση σύμφωνα με τα σχέδια της μελέτης. Οποιοδήποτε υλικό απαιτηθεί ή μεθοδολογία για την τοποθέτηση και την στερέωση των γεωκυψελών στην οριστική τους θέση σύμφωνα με τα σχέδια της μελέτης δεν επιμετράται και δεν πληρώνεται ιδιαίτερα αφού θεωρείται ότι η δαπάνη αυτή έχει ληφθεί υπόψη ανηγμένη στην αντίστοιχη τιμή μονάδος της προσφοράς του Αναδόχου που σύμφωνα με το Τιμολόγιο Μελέτης εμπεριέχεται η υπόψη εργασία τοποθέτησης γεωκυψελών. 2 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ_05
