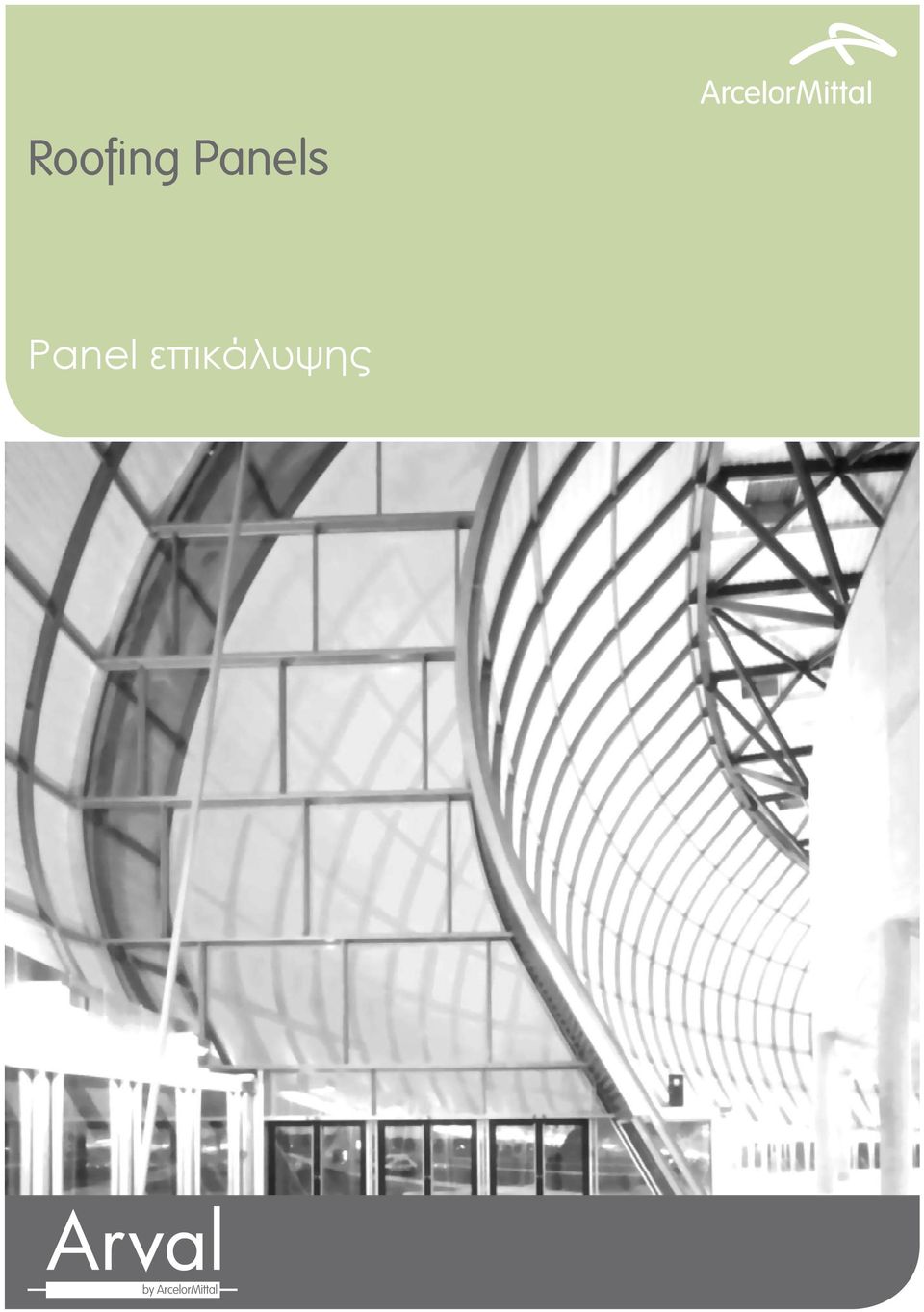

1 Roofing Panels Panel επικάλυψης.

2 Περιεχόμενα Panel επικάλυψης ΣΕΙΡΑ ONDATHERM (Πολυουρεθάνης) ONDATHERM R 1000 S 3-5 ONDATHERM R 1000 N 3-5 ONDATHERM R 1000 F 3-5 ΣΕΙΡΑ PROMISTYL (Πετροβάμβακα) PROMISTYL HR 1000 S 6-7 PROMISTYL HR 1000 N 6-7 PROMISTYL HR 1000 F 6-7 ΔΙΑΦΩΤΙΣΤΑ PANEL 8 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ 10 ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ 12 ΣΥΝΘΗΚΕΣ ΜΕΤΑΦΟΡΑΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗΣ 13 ΦΩΤΟΓΡΑΦΙΕΣ ΕΡΓΩΝ 14

3 Panel επικάλυψης Πολυουρεθάνης Σειρά Ondatherm R 1000 Θερμομονωτικά panel πολυουρεθάνης ONDATHERM R 1000 S (ελαφρά διαμόρφωση) ONDATHERM R 1000 N (μικρονευρατούρα) ONDATHERM R 1000 F (επίπεδο) ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΑΦΡΟΣ ΠΟΛΥΟΥΡΕΘΑΝΗΣ Πυκνότητα 40 ±2 kgr/m 3 EN ISO 845 Συντελεστής θερμικής αγωγιμότητας (λ) 24 C 0,020 ±1 Wm 2 C DIN Θλιπτική αντοχή με συμπίεση 10% 0,2 Μpa DIN Συμπεριφορά σε πυρκαγιά Β3 ή Β2 DIN 4102 Πσοστό κλειστών κυψέλων 92-95%

4 Aλληλοεπικάλυψη κατά μήκος Panel επικάλυψης Πολυουρεθάνης Σειρά Ondatherm R 1000 Aλληλοεπικάλυψη κατά πλάτος Aλληλοεπικάλυψη Το εξωτερικό φύλλο του panel μπορεί να κατασκευαστεί έτσι ώστε να προεξέχει κατά 200 mm για κατά μήκος αλληλοεπικάλυψη. Σε αυτή την περίπτωση θα πρέπει να καθοριστεί αν τα panel προκείται να τοποθετηθούν δεξιόστροφα (R) ή αριστερόστροφα (L) κοιτώντας από την υδρορροή προς τον κορφιά. ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Eσωτερικό έλασμα Eξωτερικό έλασμα Ωφέλιμο πλάτος Μέγιστο μήκος Πάχος μόνωσης 0,40 mm - 0,45 mm - 0,50 mm - 0,60 mm 0,40 mm - 0,45 mm - 0,50 mm - 0,60 mm - 0,75 mm 1000 mm mm 30 mm - 40 mm - 50 mm - 60 mm - 80 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΧΟΣ (mm) ΒΑΡΟΣ (kgr/m 2 ) ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ 0,50 / 0,50 0,60 / 0,50 0,60 / 0,60 Κ (W/m 2 K) 30 10,79 11,79 12,65 0, ,19 12,19 13,05 0, ,59 12,59 13,45 0, ,99 12,99 13,85 0, ,79 13,79 14,65 0, ,59 14,59 15,45 0,19 4

5 ONDATHERM R 1000 ΕΠΙΤΡΕΠΟΜΕΝΑ ΑΝΟΙΓΜΑΤΑ (m) Για πάχος ελάσματος 0,50mm / 0,50mm (1) ΣΤΗΡΙΞΗ ΣΕ ΚΑΘΕ ΤΡΑΠΕΖΙΟ (2) ΣΤΗΡΙΞΗ ANA 2 ΤΡΑΠΕΖΙA Για πάχος ελάσματος 0,60mm / 0,60mm (1) ΣΤΗΡΙΞΗ ΣΕ ΚΑΘΕ ΤΡΑΠΕΖΙΟ (2) ΣΤΗΡΙΞΗ ANA 2 ΤΡΑΠΕΖΙA

6 Panel επικάλυψης Πετροβάμβακα Σειρά Promistyl HR 1000 Πυράντοχα panel πετροβάμβακα PROMISTYL HR 1000 S (ελαφρά διαμόρφωση) PROMISTYL HR 1000 N (μικρονευρατούρα) PROMISTYL HR 1000 F (επίπεδο) ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΠΕΤΡΟΒΑΜΒΑΚΑΣ Πυκνότητα 120 kgr/m 3 Οι ίνες του πετροβάμβακα είναι κάθετες ως προς το επίπεδο ελασμάτων ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Eσωτερικό έλασμα 0,5 mm - 0,6 mm Eξωτερικό έλασμα 0,5 mm - 0,6 mm Ωφέλιμο πλάτος 1000 mm Μέγιστο μήκος mm Πάχος μόνωσης 50 mm 80 mm 100 mm Μέγιστο μήκος 0,5 / 0,5 mm 0,6 / 0,6 mm 0,5 / 0,5 mm 0,6 / 0,6 mm 0,5 / 0,5 mm 0,6 / 0,6 mm mm mm mm mm 8000 mm 8000 mm 6

7 Aλληλοεπικάλυψη κατά μήκος Panel επικάλυψης Πετροβάμβακα Aλληλοεπικάλυψη κατά πλάτος Σειρά Promistyl HR 1000 Aλληλοεπικάλυψη Το εξωτερικό φύλλο του panel μπορεί να κατασκευαστεί έτσι ώστε να προεξέχει κατά 200 mm για κατά μήκος αλληλοεπικάλυψη. Σε αυτή την περίπτωση θα πρέπει να καθοριστεί αν τα panel προκείται να τοποθετηθούν δεξιόστροφα (R) ή αριστερόστροφα (L) κοιτώντας από την υδρορροή προς τον κορφιά. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΑΧΟΣ (mm) ΒΑΡΟΣ (Kgr/m 2 ) 0,50 / 0,50 0,60 / 0,60 ΣΥΝΤΕΛΕΣΤΗΣ ΘΕΡΜΟΠΕΡΑΤΟΤΗΤΑΣ Κ (W/m 2 K) 50 16,21 18,06 0, ,81 21,66 0, ,21 24,06 0,39 Διατίθεται κατόπιν ζήτησης Panel πετροβάμβακα με πυραντίσταση μέχρι 120 min από εργοστάσια του ομίλου στο εξωτερικό. ΕΠΙΤΡΕΠΟΜΕΝΑ ΑΝΟΙΓΜΑΤΑ (m) Με περιορισμό βέλους κάμψης L/200 Πάχος ελάσματος (mm) ΦΟΡΤΙΟ Πάχος ελάσματος (mm) (Kgr/m 2 ) ,52 4,64 5, ,05 5,45 5,75 3,13 4,26 4, ,38 4,90 5,25 2,74 3,86 4, ,90 4,30 4,70 2,26 3,30 3, ,45 3,50 4,05 1,75 2,52 2, ,90 2,70 3,10 1,45 2,05 2, ,55 2,15 2,50 1,18 1,73 2, ,25 1,85 2,10 Πάχος ελάσματος 0,60 / 0,60 mm 7

8 Panel επικάλυψης Διαφώτιστα Panel Τα διαφώτιστα panel έχουν αποκτήσει τα τελευταία χρόνια ευρύτατη φήμη ως δομικά υλικά φυσικού φωτισμού κτιρίων λόγω της αντοχής που διαθέτουν σε γήρανση. Η χρήση των διαφώτιστων panel εξαπλώθηκε σε όλο το φάσμα των κτιριακών εγκαταστάσεων όπως βιομηχανίες, αποθηκευτικοί χώροι, κλειστά γυμναστήρια, εμπορικά κέντρα κλπ. Ο υψηλός βαθμός φωτεινότητας που προσφέρουν, τα καθιστά υλικά υψηλής ποιότητας για οροφές κτιρίων τόσο στον βιομηχανικό χώρο όσο και σε απλές εφαρμογές καλύψεων (όπως αγροτικές εγκαταστάσεις, θερμοκήπια, εργοταξιακά συνεργεία κλπ.) Αποτελούνται από ενισχυμένο πολυεστέρα με ίνες γυαλιού και προστασία UV με get-coat 120μ. Το εξωτερικό φύλλο είναι τραπεζοειδές, τύπου Hacierco , πάχους 1,55mm ή 1,70mm, ενώ το εσωτερικό φύλλο είναι ελαφρά διαμορφωμένο, πάχους 1,30mm ή 1,55mm.Tα διαφώτιστα panel τοποθετούνται γρήγορα και εύκολα και εφαρμόζουν άψογα με τα panel πολυουρεθάνης τύπου ONDATHERM R

9 L 1,00 m 1,25m 1,50m 1,75m 2,00m ΦΟΡΤΙΟ P (kg) kgr/m L 1,00 m 1,25m 1,50m 1,75m 2,00m ΦΟΡΤΙΟ P (kg) kgr/m Ν Ο ΔΙΑΓΡΑΜΜΑ % ΕΠΙΦΑΝΕΙΑ ΔΙΑΓΡΑΜΜΑ cm 2 ΠΟΣΟΣΤΟ ΜΕΤΑΔΟΣΗΣ ΗΛΙΑΚΟΥ ΦΑΣΜΑΤΟΣ % ΑΠΩΛΕΙΑ ΗΛΙΟΣ ΧΩΡΙΣ ΥΛΙΚΑ ΗΛΙΟΣ ΜΕ ΤΖΑΜΙ ΗΛΙΟΣ ΜΕ ΔΙΑΦΩΤΙΣΤΟ 50, ΔΙΑΝΟΜΗ ΦΑΣΜΑΤΟΣ ΤΗΣ ΗΛΙΑΚΗΣ ΕΚΡΟΗΣ ΥΣΤΕΡΑ ΑΠΟ ΑΠΟΡΡΟΦΗΣΗ ΔΙΑΦΟΡΩΝ ΥΛΙΚΩΝ

10 Τεχνικές λεπτομέρειες ΚΟΡΦΙΑΣ ΥΔΡΟΡΡΟΗ Χωρίς μόνωση Mε μόνωση ΑΛΛΗΛΟΕΠΙΚΑΛΥΨΗ - ΧΤΕΝΙ 10

11 ΛΕΠΤΟΜΕΡΕΙΕΣ ΣΥΝΔΕΣΗΣ ΟΡΟΦΗΣ ΠΛΑΓΙΟΚΑΛΥΨΗΣ

12 Οδηγίες Τοποθέτησης Τοποθέτηση βουτιλικού κορδονιού: στις ματίσεις κατά πλάτος του panel ανά 1m διπλό βουτιλικό κορδόνι στις κατά μήκος ματίσεις panel με διαφώτιστο, κορφιά με panel, panel με υδρορροή. Τοποθέτηση κάτω από την καλύπτρα λευκής ροδέλας ¼. Χρησιμοποίηση τρυπανόβιδας διπλού σπειρώματος 6,3 5,5 με μεταλλική ροδέλα και ενσωματωμένο λάστιχο Neopren ή EPDM. Για την στερέωση των panel επάνω στις τεγίδες πρέπει να χρησιμοποιούνται κατάλληλα εργαλεία (δράπανα), εφοδιασμένα με αυτόματο σύστημα βιδώματος για αποφυγή κακοποίησης των panel (βουλιάγματα), στράβωμα της καλύπτρας, καταστροφή του λάστιχου EPDM ή της λευκής ροδέλας. Μετά το πέρας των εργασιών σε καθημερινή βάση πρέπει να απομακρύνονται όλα τα ρινίσματα και τα γρέζια από τις διατρήσεις και τις τυχόν κοπές των panel, διότι η παραμονή τους στις επιφάνειες των panel θα προκαλέσει την οξείδωσή τους. Η κοπή των panel πρέπει να γίνεται με κατάλληλα εργαλεία και πάντα χωρίς την αφαίρεση του φιλμ προστασίας. Μεγάλη προσοχή πρέπει να δοθεί κατά την εκφόρτωση των panel καθώς και κατά την ανέγερσή τους επί του σκελετού για την αποφυγή καταστροφής των panel από τους ιμάντες. Δεν σέρνουμε ΠΟΤΕ το panel που χρειαζόμαστε επάνω στο δέμα. Στις υδρορροές, στον κορφιά και στις ματίσεις panel με διαφώτιστο, βιδώνουμε το panel σε όλα τα τραπέζια. Στις υπόλοιπες τεγίδες βιδώνουμε πάντα στο τραπέζιο της αλληλοεπικάλυψης και στο μεσαίο τραπέζιο. Επίσης τοποθετείται και μια βίδα δεξιά ή αριστερά από το μεσαίο τραπέζιο εναλλάξ από τεγίδα σε τεγίδα. Στο μεσοδιάστημα των τεγίδων και μόνο στις ματίσεις κατά πλάτος χρησιμοποιούνται βίδες συρραφής. Για αποστάσεις τεγίδων 2,00m βιδώνουμε σε όλες τις τεγίδες και σε όλα τα τραπέζια. Σημαντική μέριμνα πρέπει να δοθεί στα panel πετροβάμβακα όσον αφορά στην αποθήκευσή τους διότι η υγρασία και η βροχή μπορεί να τα αλλοιώσουν. Η στερέωση των ειδικών τεμαχίων στα panel πρέπει να γίνεται με ειδικές βίδες συρραφής και όχι με πριτσίνια. Η τοποθέτηση πρέπει να γίνεται βάση των τεχνικών λεπτομερειών. Τα panel πρέπει να τοποθετούνται σωστά γωνιασμένα και αντικριστά έτσι ώστε να μπορεί να τοποθετηθεί σωστά ο τραπεζοειδής κορφιάς. Τα διαφώτιστα πρέπει να τοποθετούνται την ίδια στιγμή με τα panel πολυουρεθάνης και όχι εκ των υστέρων. 12

13 ΦΟΡΤΩΣΗ - ΕΚΦΟΡΤΩΣΗ Η φόρτωση εκφόρτωση των παλετών πρέπει να γίνεται με τη χρήση κατάλληλου ανυψωτικού μηχανήματος (clarc) ή γερανού ο οποίος πρέπει να είναι εφοδιασμένος με σαμπανιέρα. Στη δεύτερη περίπτωση πάνω στις παλέτες πρέπει να τοποθετούνται σανίδες οι οποίες να εξέχουν 200mm από κάθε πλευρά ώστε να προστατεύουν τις πλευρές των panel. Απαγορεύεται η χρήση συρματόσκοινων ή αλυσίδων. ΑΠΟΘΗΚΕΥΣΗ Οι παλέτες πρέπει να αποθηκεύονται σε ξηρό, καλυμμένο χώρο με καλό αερισμό εάν είναι δυνατόν για να αποφευχθεί η δημιουργία συμπύκνωσης των υδρατμών και να προστατευτούν τα φύλλα από τη βροχή, που μπορεί να προκαλέσουν λεκέδες οξείδωσης, μαυρίσματος ή άσπρης σκουριάς. Οι παλέτες πρέπει να ακουμπούν σε επίπεδο έδαφος επάνω σε ξύλινους δοκούς ανά 1 m (ή σε δοκούς πολυστερίνης) διαστάσεων 50x200mm (πάχος x πλάτος). Η στοίβα (έως 3 παλέτες) πρέπει να έχει κλίση της τάξεως του 5% ή μεγαλύτερη για να απορρέουν τυχόν νερά που έχουν διεισδύσει Η έκθεση των φύλλων (που βρίσκονται πάνω σε ξύλινους δοκούς) στον ήλιο για μεγάλο χρονικό διάστημα πρέπει να αποφεύγεται λόγω των παραμορφώσεων που μπορεί να προκληθούν από τις θερμικές διαστολές και τα μετέπειτα προβλήματα ευθυγράμμισης στην φάση της ανέγερσης. Μειώστε στο ελάχιστο το χρόνο αποθήκευσης στο εργοτάξιο. Στην περίπτωση μεγάλης διάρκειας του χρόνου αποθήκευσης, επιθεωρείτε τα φύλλα τακτικά για τυχόν διείσδυση νερού στις στοίβες. ΣΥΝΤΗΡΗΣΗ Τα έγχρωμα φύλλα επικάλυψης απαιτούν ορισμένη προσοχή προκειμένου να διασφαλιστεί η μακροχρόνια ζωή τους και η άριστη εμφάνισή τους. Θα πρέπει να πραγματοποιείται έλεγχος των σκεπασμένων σημείων όπως στους προβόλους και τις σοφίτες, σε τακτά χρονικά διαστήματα για να διαπιστωθεί αν υπάρχει συγκέντρωση ρυπογόνων ουσιών που δεν μπορούν να ξεπλυθούν από τη βροχή. Ο καθαρισμός αυτών των ουσιών είναι απαραίτητος. Οι επιφάνειες πρέπει να καθαρίζονται με υγρό σφουγγάρι, ή ύφασμα και να ξεπλένονται με καθαρό νερό. Για επίμονους λεκέδες μπορεί να χρησιμοποιηθεί κάποιο μαλακό απορρυπαντικό - χωρίς χλώριο, προσέχοντας πάντα να μην βλάπτει την επιφάνεια. Ξεπλύνετε με άφθονο καθαρό νερό, σε χαμηλή πίεση. Ζωτικής σημασίας είναι το (πρώτο) καθάρισμα μετά το τέλος της ανέγερσης για να απομακρυνθούν οι βλαβερές επικαθήσεις από σκόνες γύψου, τσιμέντου κ.ά. και να εντοπισθούν πιθανές ζημιές κατά την εγκατάσταση (γρατσουνιές, ξυσίματα κλπ.). Η επιδιόρθωση των ζημιών του χρώματος πρέπει να γίνεται αμέσως για να εμποδιστεί η αρχή οξειδωτικής δράσης, χρησιμοποιώντας πινέλο ζωγραφικής ώστε να βάφεται μόνο το σημείο που έχει τραυματιστεί. Ο λόγος γι αυτό είναι ότι με το χρόνο η επιδιορθωμένη επιφάνεια αλλάζει απόχρωση και γίνεται πιο εμφανής.

14 14 Φωτογραφίες Έργων

15

16 Χειμάρας 5, Μαρούσι, Αθήνα T F
