ΘΕΜΑ: ΜΟΝΑΔΑ ΠΑΡΑΓΩΓΗΣ ΡΕΥΜΑΤΟΣ

Transcript

1 ΤΕΙ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΒΙΟΜΗΧΑΝΙΚΗ ΠΛΗΡΟΦΟΡΙΚΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΣΠΟΥΔΑΣΤΗΣ : ΓΙΑΛΑΜΑΣ ΓΕΩΡΓΙΟΣ Α.Ε.Μ 670 ΘΕΜΑ: ΜΟΝΑΔΑ ΠΑΡΑΓΩΓΗΣ ΡΕΥΜΑΤΟΣ ΕΠΙΒΛΕΠΩΝ ΠΤΥΧΙΑΚΗΣ : ΒΡΑΔΕΛΗΣ ΙΩΑΝΝΗΣ ΠΑΠΑΔΑΚΗΣ ΣΤΥΛΙΑΝΟΣ ΣΕΠΤΕΜΒΡΙΟΣ 2008

2 ΕΙΣΑΓΩΓΗ Το ποιο σοβαρό πρόβλημα που απασχολεί όλες της χώρες αυτήν την στιγμή είναι το ενεργειακό. Βλέποντας τις εξελίξεις της τιμής του πετρελαίου που επηρεάζει την οικονομία όλων των χωρών καθώς και τις κλιματολογικές αλλαγές που γίνονται από την μόλυνση του περιβάλλοντος αποφασίσαμε να ασχοληθούμε με τις ήπιες μορφές ενέργειας, δημιουργώντας μια μονάδα παραγωγής ρεύματος. Η μονάδα αυτή συνδυάζει τον άφθονη ηλιακή ενέργεια που έχει η Ελλάδα και την αιολική ενέργεια. Σκοπός της πτυχιακής εργασίας είναι να ερευνήσουμε και να μάθουμε πως λειτουργεί μια μονάδα παραγωγής ρεύματος που βασίζεται στην ηλιακή και αιολική ενέργεια και πως γίνεται ο έλεγχος της με ένα πρόγραμμα που θα φτιάξουμε. Να δούμε τα κύρια μέρη ενός φωτοβολταϊκού φαινομένου και μιας ανεμογεννήτριας. Πως γίνεται η μετατροπή της ηλιακής και της αιολικής σε ηλεκτρική και ο συνδυασμός φωτοβολταϊκών πάνελ και ανεμογεννητριών στο ίδιο πάρκο. Θα δημιουργήσαμε ένα πρόγραμμα όπου θα είναι καταχωρημένες όλες οι λειτουργίες και θα μπορούμε να ελέγχουμε το πάρκο μέσα από αυτό. Θα βλέπουμε την κατάσταση του, την παραγωγική του αξία, της διάφορες καταστάσεις του και τα σφάλματα λειτουργίας του. Όλες οι ενέργειες που θα γίνονται αποθηκεύονται αυτόματα μέσα σε μια βάση δεδομένων και μπορούμε να βλέπουμε οποιαδήποτε στιγμή τι έγινε. Ας δούμε πρώτα όμως πως λειτουργούν ξεχωριστά με την αντίστοιχη σειρά οι φωτοβολταϊκές γεννήτριες και οι ανεμογεννήτριες. Στο Κεφάλαιο 1 ασχολείται με την ηλιακή ενέργεια και πως μπορούμε να κάνουμε μια μονάδα. Τα Κεφάλαια 2,3,4 Ασχολούνται με το αιολική ενέργεια. Το 2ο Κεφάλαιο λέει κάποια γενικά πράγματα για αυτό.το 3ο Κεφάλαιο μας λέει πως κάναμε την μονάδα παραγωγής για την αιολική ενέργεια και τι υλικά χρησιμοποιήσαμε. Το 4ο Κεφάλαιο μας λέει πως γίνεται η συντήρηση. Το Κεφάλαιο 5 ασχολείται με το πώς λειτουργεί και πως φτιάξαμε το πρόγραμμα της μονάδας παραγωγής ρεύματος. 2

3 ΚΕΦΑΛΑΙΟ 1ο 1. Ηλιακή ενέργεια Για να καλύψετε δύο τουλάχιστον ανάγκες. Την ανάγκη σε ενέργεια και την ανάγκη να προστατευτεί το περιβάλλον. Κάθε κιλοβατώρα ηλεκτρισμού που προμηθευόμαστε από το δίκτυο της ΔΕΗ και παράγεται από ορυκτά καύσιμα, επιβαρύνει την ατμόσφαιρα με ένα τουλάχιστον κιλό διοξειδίου του άνθρακα. 1kWh = 1 kg CO2 (διοξείδιο του άνθρακα) Το διοξείδιο του άνθρακα είναι, ως γνωστόν, το σημαντικότερο "αέριο του θερμοκηπίου" που συμβάλλει στις επικίνδυνες κλιματικές αλλαγές. Η στροφή στις καθαρές πηγές ενέργειας, όπως η ηλιακή, αποτελεί τη μόνη διέξοδο για την αποτροπή των κλιματικών αλλαγών που απειλούν σήμερα τον πλανήτη. Επιπλέον, η χρήση της ηλιακής ενέργειας συνεπάγεται λιγότερες εκπομπές άλλων επικίνδυνων ρύπων (όπως τα καρκινογόνα μικροσωματίδια, τα οξείδια του αζώτου, οι ενώσεις του θείου, κ.λπ). Οι ρύποι αυτοί επιφέρουν σοβαρές βλάβες στην υγεία και το περιβάλλον. 1.1 Οι ενεργειακές ανάγκες μπορώ να καλύψω με ένα φωτοβολταϊκό; Φωτισμός, τηλεπικοινωνίες, ψύξη, ηχητική κάλυψη οποιαδήποτε ουσιαστικά ενεργειακή ανάγκη μπορεί να καλυφθεί από ένα κατάλληλα σχεδιασμένο φωτοβολταϊκό σύστημα. Το πρώτο πράγμα που πρέπει να ξέρει κανείς για τα φωτοβολταϊκά είναι ότι παράγουν συνεχές ρεύμα. Αυτό σημαίνει είτε ότι τα χρησιμοποιούμε με συσκευές συνεχούς ρεύματος είτε μετατρέπουμε αυτό το συνεχές ρεύμα σε εναλλασσόμενο 230 V (σε ρεύμα ίδιο με της ΔΕΗ δηλαδή) με τη βοήθεια κάποιων ηλεκτρονικών συσκευών. Για λόγους απόδοσης και οικονομίας πάντως, δεν συνιστάται η χρήση φωτοβολταϊκών συστημάτων για την τροφοδότηση θερμικών ηλεκτρικών συσκευών, όπως κουζίνες, θερμοσίφωνες, ηλεκτρικά καλοριφέρ ή θερμοσυσσωρευτές. Για τις χρήσεις αυτές υπάρχουν πολύ οικονομικότερες λύσεις που δεν στηρίζονται καθόλου στον ηλεκτρισμό, όπως οι ηλιακοί θερμοσίφωνες, ο ηλιακός κλιματισμός, οι κουζίνες ή τα συστήματα θέρμανσης φυσικού αερίου, υγραερίου κ.λπ. Ας πάρουμε το παράδειγμα της θέρμανσης νερού: αν χρησιμοποιήσουμε ηλεκτρικό θερμοσίφωνα που τροφοδοτείται από ένα φωτοβολταϊκό σύστημα, το ηλιακό φως μετατρέπεται σε ηλεκτρισμό και κατόπιν από 3

4 το θερμοσίφωνα σε θερμότητα. Το συνολικό κόστος των δύο αυτών συστημάτων είναι πολύ μεγαλύτερο από έναν ηλιακό θερμοσίφωνα που μετατρέπει απευθείας την ηλιακή ακτινοβολία σε θερμότητα. Από την άλλη μεριά, ο φωτισμός με λάμπες εξοικονόμησης και η χρήση ηλεκτρονικών συσκευών (υπολογιστές, ηχητικά συστήματα, ψυγεία, τηλεοράσεις, τηλεπικοινωνίες κ.λπ) αποτελούν ανάγκες που μπορούν να καλυφθούν εύκολα και οικονομικά με φωτοβολταϊκά Τα φωτοβολταϊκά μετατρέπουν την ηλιακή ενέργεια απ'ευθείας σε ηλεκτρική. Η παραγωγή ηλεκτρικού ρεύματος από τον ήλιο με φωτοβολταϊκά χρειάζεται το φως της ηλιακής ακτινοβολίας, όχι τη θερμότητά της. Ακόμη και μια συννεφιασμένη χειμωνιάτικη μέρα θα υπάρχει άφθονο διάχυτο φως και τα φωτοβολταϊκά θα συνεχίσουν να παράγουν ηλεκτρισμό, έστω και με μειωμένη απόδοση (π.χ. ακόμα και με απόλυτη συννεφιά, το φωτοβολταϊκό θα παράγει ένα 5 20% της μέγιστης ισχύος του). Ανάλογα με την ισχύ του συστήματός σας και τις ανάγκες σας, η μειωμένη αυτή παραγωγή μπορεί να μην επαρκεί. Στις περιπτώσεις αυτές, αν η εγκατάστασή σας είναι συνδεδεμένη με τη ΔΕΗ, θα καταναλώνετε ρεύμα από το δίκτυο. Μια πλήρως αυτόνομη λύση με καλή σχέση κόστους-απόδοσης είναι π.χ. ένας συνδυασμός φωτοβολταϊκών στοιχείων και μιας μικρής ανεμογεννήτριας, δηλαδή ένα υβριδικό σύστημα. Η παραγωγή ηλεκτρισμού από τον ήλιο και τον άνεμο αλληλοσυμπληρώνονται μέσα από το σύστημα αποθήκευσης και διαχείρισης της ενέργειας. Η Ελλάδα είναι πάντως ιδιαίτερα ευνοημένη από τον ήλιο καθ' όλη τη διάρκεια του έτους. Αν σκεφτεί κανείς ότι πολλά από τα συστήματα για τα οποία μιλάμε έχουν αναπτυχθεί και αποδίδουν στη βόρεια Ευρώπη, γίνεται κατανοητό ότι οι συνθήκες ηλιοφάνειας στη χώρα μας προσφέρονται για τη συμφέρουσα παραγωγή ενέργειας. Σε γενικές γραμμές, ένα φωτοβολταϊκό σύστημα στην Ελλάδα παράγει ετησίως περί τις κιλοβατώρες ανά εγκατεστημένο κιλοβάτ (KWh/ έτος /KW). Προφανώς στις νότιες και πιο ηλιόλουστες περιοχές της χώρας ένα φωτοβολταϊκό παράγει περισσότερο ηλιακό ηλεκτρισμό απ' ότι στις βόρειες. Ενδεικτικά αναφέρουμε πως ένα φωτοβολταϊκό σύστημα στην Αθήνα αποδίδει KWh^TO^KW, στη Θεσσαλονίκη KWh/έτος/KW και στην Κρήτη ή στη Ρόδο ^ Μ έ τ ο ς / ^. 4

5 1.2 Απόδοση Φ/Β Η απόδοση (πόσες κιλοβατώρες kwh θα δίνει το σύστημα σε ετήσια βάση και πόσο θα κοστίσει η κάθε παραγόμενη κιλοβατώρα) μια μονάδας παραγωγής ηλεκτρικής ενέργειας από Φ/Β εξαρτάται από: > Το κλίμα της περιοχής (όσο λιγότερες είναι οι μέρες της ηλιοφάνειας τόσο μικρότερη είναι η απόδοση) > Το γεωγραφικό πλάτος της περιοχής (όσο πιο νότια είναι η περιοχή, τόσο μεγαλύτερη η ένταση της ηλιακής ακτινοβολίας ) > Την κλίση των Φ/Β πάνελ ως προς το οριζόντιο επίπεδο (η βέλτιστη απόδοση είναι με νότιο προσανατολισμό και κλίση περίπου 30 μοίρες) > Την ηλικία των Φ/Β πάνελ ( υπολογίζεται ότι η απόδοση των πάνελ μειώνεται κατά μέσο όρο 0,5% έως 1% κάθε έτος ) > Την χρησιμοποιημένη τεχνολογία (τα συστήματα ανίχνευσης ήλιου μπορεί να βελτιώσουν την απόδοση έως 35%) > Την σωστή συντήρηση στο βάθος του χρόνου > Τον προσανατολισμό των Φ/Β (τα φωτοβολταϊκά έχουν τη μέγιστη απόδοση όταν έχουν νότιο προσανατολισμό, αποκλίσεις από το νότο έως και 45ο είναι επιτρεπτές, μειώνουν όμως την απόδοση) > Την ύπαρξη ή μη ανωμαλιών στο οικόπεδο ( π.χ ρέματα, εξογκώματα βράχια κ.τ.λ) > Την ύπαρξη εντός ή πλησίον του οικοπέδου στοιχειών που δημιουργούν σκίαση και σε αυτή την περίπτωση σε πόση έκταση δημιουργούν το 5

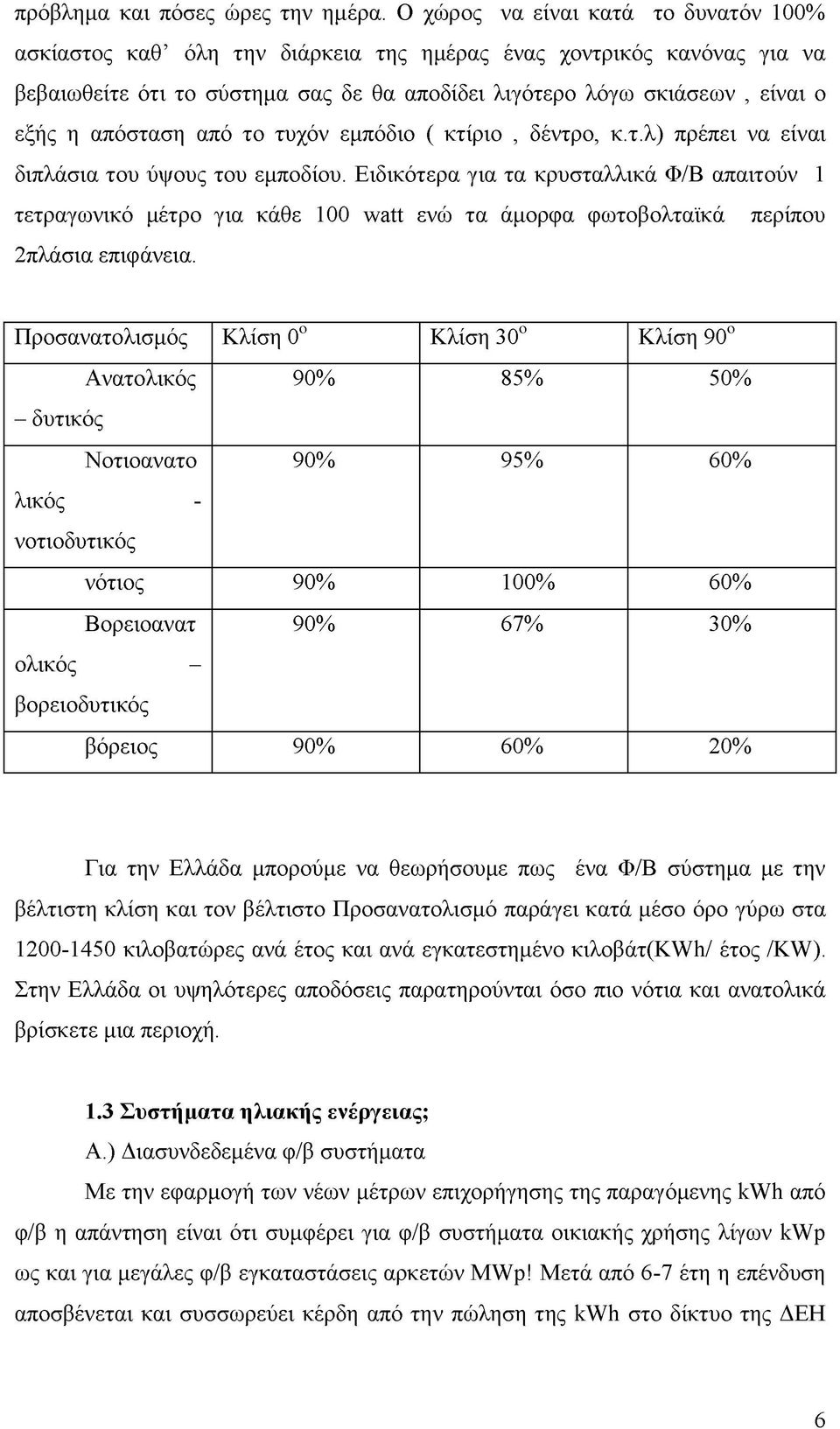

6 πρόβλημα και πόσες ώρες την ημέρα. Ο χώρος να είναι κατά το δυνατόν 100% ασκίαστος καθ όλη την διάρκεια της ημέρας ένας χοντρικός κανόνας για να βεβαιωθείτε ότι το σύστημα σας δε θα αποδίδει λιγότερο λόγω σκιάσεων, είναι ο εξής η απόσταση από το τυχόν εμπόδιο ( κτίριο, δέντρο, κ.τ.λ) πρέπει να είναι διπλάσια του ύψους του εμποδίου. Ειδικότερα για τα κρυσταλλικά Φ/Β απαιτούν 1 τετραγωνικό μέτρο για κάθε 100 watt ενώ τα άμορφα φωτοβολταϊκά περίπου 2πλάσια επιφάνεια. Προσανατολισμός Κλίση 0ο Κλίση 30ο Κλίση 90ο Ανατολικός 90% 85% 50% - δυτικός Νοτιοανατο 90% 95% 60% λικός - νοτιοδυτικός νότιος 90% 100% 60% Βορειοανατ 90% 67% 30% ολικός - βορειοδυτικός βόρειος 90% 60% 20% Για την Ελλάδα μπορούμε να θεωρήσουμε πως ένα Φ/Β σύστημα με την βέλτιστη κλίση και τον βέλτιστο Προσανατολισμό παράγει κατά μέσο όρο γύρω στα κιλοβατώρες ανά έτος και ανά εγκατεστημένο κιλοβάτ(kwh/ έτος /KW). Στην Ελλάδα οι υψηλότερες αποδόσεις παρατηρούνται όσο πιο νότια και ανατολικά βρίσκετε μια περιοχή. 1.3 Συστήματα ηλιακής ενέργειας; Α.) Διασυνδεδεμένα φ/β συστήματα Με την εφαρμογή των νέων μέτρων επιχορήγησης της παραγόμενης kwh από φ/β η απάντηση είναι ότι συμφέρει για φ/β συστήματα οικιακής χρήσης λίγων kwp ως και για μεγάλες φ/β εγκαταστάσεις αρκετών MWp! Μετά από 6-7 έτη η επένδυση αποσβένεται και συσσωρεύει κέρδη από την πώληση της kwh στο δίκτυο της ΔΕΗ 6

7 (20 χρόνια εγγυημένη τιμή πώλησης 0,4-0,5 /kwh αντί των 0,07 της τιμής αγοράς) Επομένως συμφέρει να μην καταναλώνετε - εσείς εξακολουθείτε να καταναλώνετε το ρεύμα στη χαμηλότερη τιμή από το δίκτυο της ΔΕΗ - την παραγόμενη ποσότητα ρεύματος αλλά να την επιστρέφεται στο δίκτυο στην επιχορηγημένη τιμή της. Ειδικά για επιχειρήσεις, ανάλογες επενδύσεις σε φ/β εγκαταστάσεις υποστηρίζονται από το πρόγραμμα "Ανταγωνιστικότητα" από 30% ως και 55% ανάλογα με τη γεωγραφική θέση της επιχείρησης Β.) Αυτόνομα συστήματα 7

8 Αν το κριτήριο είναι αυστηρά οικονομικό, τότε η απάντηση είναι πως άλλοτε συμφέρει και άλλοτε όχι. Η ηλιακή ενέργεια είναι π.χ. πιο συμφέρουσα στα νησιά όπου η παραγωγή ηλεκτρισμού από συμβατικές πηγές είναι ιδιαίτερα ακριβή. Γ.)Άλλα κριτήρια Όμως προφανώς τα κριτήρια δεν πρέπει να είναι μόνο οικονομικά. Στην καθημερινή μας ζωή κάνουμε επιλογές που δεν υπολογίζουν ούτε το κόστος ούτε το χρόνο απόσβεσης. Όταν επιλέγουμε π.χ. ένα ακριβότερο καναπέ σε σχέση με ένα φθηνότερο που δεν ικανοποιεί το γούστο μας, προφανώς το κριτήριο είναι αισθητικό και όχι οικονομικό. Τα φωτοβολταϊκά, όπως και όλα σχεδόν τα προϊόντα, πέρα από ενεργειακές υπηρεσίες, προσφέρουν και μία "προστιθέμενη αξία", η οποία θα πρέπει να λαμβάνεται υπ' όψιν όταν υπολογίζουμε το κόστος τους. Όταν ξεκίνησε, για παράδειγμα, η αγορά της κινητής τηλεφωνίας, η τηλεφωνική μονάδα κόστιζε φορές περισσότερο από την αντίστοιχη της σταθερής τηλεφωνίας, το δε κόστος κτήσης των κινητών ήταν σχεδόν απαγορευτικό για το μέσο Έλληνα. Κι όμως, σε λιγότερο από μια δεκαετία, τα κινητά τηλέφωνα κατέκτησαν τις διεθνείς αγορές, ακόμη και εκείνες που θα χαρακτηρίζαμε μη αναπτυγμένες. Ακόμη και σήμερα η τιμή της μονάδας της κινητής τηλεφωνίας είναι πολλαπλάσια της αντίστοιχης σταθερής. Κι όμως οι καταναλωτές πληρώνουν πρόθυμα αυτό το επιπλέον κόστος. Γιατί; Μα γιατί τα κινητά προσφέρουν ευελιξία και υπηρεσίες που δεν έχει η σταθερή τηλεφωνία. Αυτή η προστιθέμενη αξία της κινητής τηλεφωνίας, δικαιολογεί το υψηλό κόστος της και βοήθησε την ταχεία ανάπτυξή της. Αντίστοιχη και ίσως πιο κραυγαλέα είναι η περίπτωση των εμφιαλωμένων νερών. Ένα λίτρο εμφιαλωμένου νερού κοστίζει στην Ελλάδα κατά μέσο όρο φορές περισσότερο από ένα λίτρο νερού βρύσης! Κι όμως, η αγορά των εμφιαλωμένων νερών αυξάνεται στον χρόνο. Γιατί; Όχι γιατί το εμφιαλωμένο νερό υπερτερεί σε ποιότητα από το νερό της βρύσης. Τις περισσότερες φορές, η ποιότητα είναι ίδια. Είναι γιατί το εμφιαλωμένο νερό παρέχει μια (καλώς ή κακώς εννοούμενη) προστιθέμενη αξία που κάνει τους καταναλωτές πρόθυμους να ξοδέψουν τεράστια συγκριτικά ποσά για την κτήση του. Την προστιθέμενη αξία των προϊόντων την αναζητά και την εκτιμά σχεδόν πάντα ο καταναλωτής. Επιλέγουμε ένα ακριβό καναπέ ή ένα ακριβό αυτοκίνητο σε 8

9 σχέση με ένα φθηνότερο που κάνει πρακτικά την ίδια δουλειά, γιατί μας αρέσει περισσότερο, γιατί μας παρέχει περισσότερη ασφάλεια ή κύρος, γιατί απλά έχει για μας μια προστιθέμενη αξία. Και όχι μόνο πληρώνουμε αδιαμαρτύρητα το υπερβάλλον κόστος, αλλά ουδέποτε αναρωτιόμαστε αν και πότε κάνουμε απόσβεση της επένδυσής μας. Το ίδιο θα έπρεπε να ισχύει και για τα φωτοβολταϊκά Εξοικείωση με την ορολογία Φωτοβολταϊκό φαινόμενο ονομάζεται η άμεση μετατροπή της ηλιακής ακτινοβολίας σε ηλεκτρική τάση. Για ευκολία, συνήθως χρησιμοποιούμε τη σύντμηση Φ/Β για τη λέξη "φωτοβολταϊκό" (photovoltaic - PV). Φωτοβολταϊκό στοιχείο. Η ηλεκτρονική διάταξη που παράγει ηλεκτρική ενέργεια όταν δέχεται ακτινοβολία. Λέγεται ακόμα Φ/Β κύτταρο ή Φ/Β κυψέλη (PV cell). Φωτοβολταϊκό πλαίσιο. Ένα σύνολο Φ/Β στοιχείων που είναι ηλεκτρονικά συνδεδεμένα. Αποτελεί τη βασική δομική μονάδα της Φ/Β γεννήτριας (PV module). Φωτοβολταϊκό πάνελ. Ένα ή περισσότερα Φ/Β πλαίσια, που έχουν προκατασκευαστεί και συναρμολογηθεί σε ενιαία κατασκευή, έτοιμη για να εγκατασταθεί σε Φ/Β εγκατάσταση (PV panel). Φωτοβολταϊκή συστοιχία. Μια ομάδα από Φ/Β πλαίσια ή πάνελ με ηλεκτρική αλληλοσύνδεση, τοποθετημένα συνήθως σε κοινή κατασκευή στήριξης (PV array). Φωτοβολταϊκή γεννήτρια. Το τμήμα μιας Φ/Β εγκατάστασης που περιέχει Φ/Β στοιχεία και παράγει συνεχές ρεύμα (PV generator). 1.4 Πώς λειτουργεί το φωτοβολταϊκό στοιχείο Το ηλιακό φως είναι ουσιαστικά μικρά πακέτα ενέργειας που λέγονται φωτόνια. Τα φωτόνια περιέχουν διαφορετικά ποσά ενέργειας ανάλογα με το μήκος 9

10 κύματος του ηλιακού φάσματος. Το γαλάζιο χρώμα ή το υπεριώδες π.χ. έχουν περισσότερη ενέργεια από το κόκκινο ή το υπέρυθρο. Όταν λοιπόν τα φωτόνια προσκρούσουν σε ένα φωτοβολταϊκό στοιχείο (που είναι ουσιαστικά ένας "ημιαγωγός"), άλλα ανακλώνται, άλλα το διαπερνούν και άλλα απορροφώνται από το φωτοβολταϊκό. Αυτά τα τελευταία φωτόνια είναι που παράγουν ηλεκτρικό ρεύμα. Τα φωτόνια αυτά αναγκάζουν τα ηλεκτρόνια του φωτοβολταϊκού να μετακινηθούν σε άλλη θέση και ως γνωστόν ο ηλεκτρισμός δεν είναι τίποτε άλλο παρά κίνηση ηλεκτρονίων. Σ' αυτή την απλή αρχή της φυσικής λοιπόν βασίζεται μια από τις πιο εξελιγμένες τεχνολογίες παραγωγής ηλεκτρισμού στις μέρες μας. 1.5 Ποιά είναι τα πλεονεκτήματα των φωτοβολταϊκών; Όταν τα φωτοβολταϊκά εκτεθούν στην ηλιακή ακτινοβολία, μετατρέπουν ένα 5-17% της ηλιακής ενέργειας σε ηλεκτρική. Το πόσο ακριβώς είναι αυτό το ποσοστό εξαρτάται από την τεχνολογία που χρησιμοποιούμε. Υπάρχουν π.χ. τα λεγόμενα μονοκρυσταλλικά φωτοβολταϊκά, τα πολυκρυσταλλικά φωτοβολταϊκά, και τα άμορφα. Τα τελευταία έχουν χαμηλότερη απόδοση είναι όμως σημαντικά φθηνότερα. Η επιλογή του είδους των φωτοβολταϊκών είναι συνάρτηση των αναγκών σας, του διαθέσιμου χώρου ή ακόμα και της οικονομικής σας ευχέρειας. Όλα τα φωτοβολταϊκά πάντως μοιράζονται τα παρακάτω πλεονεκτήματα: μηδενική ρύπανση αθόρυβη λειτουργία αξιοπιστία και μεγάλη διάρκεια ζωής (που φθάνει τα 30 χρόνια) απεξάρτηση από την τροφοδοσία καυσίμων για τις απομακρυσμένες περιοχές δυνατότητα επέκτασης ανάλογα με τις ανάγκες ελάχιστη συντήρηση Τα φωτοβολταϊκά συνεπάγονται σημαντικά οφέλη για το περιβάλλον και την κοινωνία. Οφέλη για τον καταναλωτή, για τις αγορές ενέργειας και για τη βιώσιμη ανάπτυξη. Τα φωτοβολταϊκά είναι μία από τις πολλά υποσχόμενες τεχνολογίες της νέας εποχής που ανατέλλει στο χώρο της ενέργειας. Μιας νέας εποχής που θα χαρακτηρίζεται ολοένα και περισσότερο από τις μικρές αποκεντρωμένες εφαρμογές σε ένα περιβάλλον απελευθερωμένης αγοράς. Τα μικρά, ευέλικτα συστήματα που 10

11 μπορούν να εφαρμοστούν σε επίπεδο κατοικίας, εμπορικού κτιρίου ή μικρού σταθμού ηλεκτροπαραγωγής (όπως π.χ. τα φωτοβολταϊκά, τα μικρά συστήματα συμπαραγωγής, οι μικροτουρμπίνες και οι κυψέλες καυσίμου) αναμένεται να κατακτήσουν ένα σημαντικό μερίδιο της ενεργειακής αγοράς στα χρόνια που έρχονται. Ένα επιπλέον κοινό αυτών των νέων τεχνολογιών είναι η φιλικότητά τους προς το περιβάλλον. Η ηλιακή ενέργεια είναι μια καθαρή, ανεξάντλητη, ήπια και ανανεώσιμη ενεργειακή πηγή. Η ηλιακή ακτινοβολία δεν ελέγχεται από κανέναν και αποτελεί ένα ανεξάντλητο εγχώριο ενεργειακό πόρο, που παρέχει ανεξαρτησία, προβλεψιμότητα και ασφάλεια στην ενεργειακή τροφοδοσία. Τα φωτοβολταϊκά είναι λειτουργικά καθώς προσφέρουν επεκτασιμότητα της ισχύος τους και δυνατότητα αποθήκευσης της παραγόμενης ενέργειας (στο δίκτυο ή σε συσσωρευτές) αναιρώντας έτσι το μειονέκτημα της ασυνεχούς παραγωγής ενέργειας. Δίνοντας τον απόλυτο έλεγχο στον καταναλωτή, και άμεση πρόσβαση στα στοιχεία που αφορούν την παραγόμενη και καταναλισκόμενη ενέργεια, τον καθιστούν πιο προσεκτικό στον τρόπο που καταναλώνει την ενέργεια και συμβάλλουν έτσι στην ορθολογική χρήση και εξοικονόμηση της ενέργειας. Η εμπειρία της Δανίας π.χ. έδειξε μείωση της συνολικής κατανάλωσης ηλεκτρισμού από χρήστες φωτοβολταϊκών, της τάξης του 5-10%. Για τις επιχειρήσεις παραγωγής ηλεκτρισμού, υπάρχουν ευδιάκριτα τεχνικά και εμπορικά πλεονεκτήματα από την εγκατάσταση μικρών συστημάτων παραγωγής ηλεκτρικής ενέργειας. Όσο περισσότερα συστήματα παραγωγής ενέργειας εγκατασταθούν και συνδεθούν με το δίκτυο ηλεκτροδότησης, τόσο περισσότερα είναι τα οφέλη για τις επιχειρήσεις, όπως π.χ. η βελτίωση της ποιότητας της ηλεκτρικής ισχύος, η σταθερότητα της ηλεκτρικής τάσης και η μείωση των επενδύσεων για νέες γραμμές μεταφοράς. Η βαθμιαία αύξηση των μικρών ηλεκτροπαραγωγών μπορεί να καλύψει αποτελεσματικά τη διαρκή αύξηση της ζήτησης ηλεκτρικής ενέργειας, η οποία σε διαφορετική περίπτωση θα έπρεπε να καλυφθεί με μεγάλες επενδύσεις για σταθμούς ηλεκτροπαραγωγής. Η παραγωγή ηλεκτρισμού από μικρούς παραγωγούς μπορεί να περιορίσει επίσης την ανάγκη επενδύσεων σε νέες γραμμές μεταφοράς ηλεκτρικής ενέργειας. Το κόστος μιας νέας γραμμής μεταφοράς είναι πολύ υψηλό, αν λάβουμε υπόψη μας πέρα από τον τεχνολογικό εξοπλισμό και θέματα που σχετίζονται με την εξάντληση των φυσικών πόρων και τις αλλαγές στις χρήσεις γης. Οι διάφοροι μικροί παραγωγοί "πράσινης" ηλεκτρικής ενέργειας αποτελούν ιδανική 11

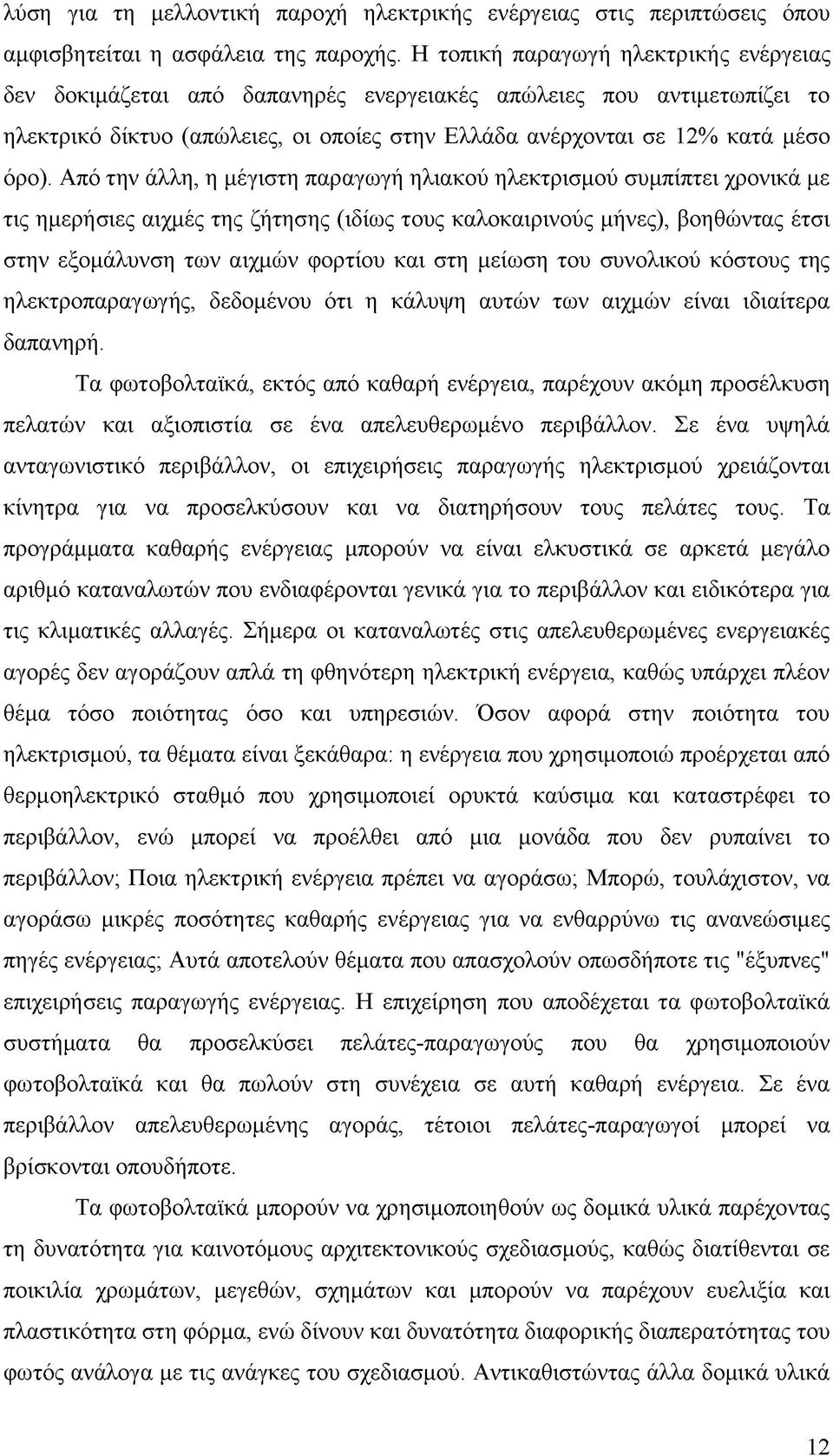

12 λύση για τη μελλοντική παροχή ηλεκτρικής ενέργειας στις περιπτώσεις όπου αμφισβητείται η ασφάλεια της παροχής. Η τοπική παραγωγή ηλεκτρικής ενέργειας δεν δοκιμάζεται από δαπανηρές ενεργειακές απώλειες που αντιμετωπίζει το ηλεκτρικό δίκτυο (απώλειες, οι οποίες στην Ελλάδα ανέρχονται σε 12% κατά μέσο όρο). Από την άλλη, η μέγιστη παραγωγή ηλιακού ηλεκτρισμού συμπίπτει χρονικά με τις ημερήσιες αιχμές της ζήτησης (ιδίως τους καλοκαιρινούς μήνες), βοηθώντας έτσι στην εξομάλυνση των αιχμών φορτίου και στη μείωση του συνολικού κόστους της ηλεκτροπαραγωγής, δεδομένου ότι η κάλυψη αυτών των αιχμών είναι ιδιαίτερα δαπανηρή. Τα φωτοβολταϊκά, εκτός από καθαρή ενέργεια, παρέχουν ακόμη προσέλκυση πελατών και αξιοπιστία σε ένα απελευθερωμένο περιβάλλον. Σε ένα υψηλά ανταγωνιστικό περιβάλλον, οι επιχειρήσεις παραγωγής ηλεκτρισμού χρειάζονται κίνητρα για να προσελκύσουν και να διατηρήσουν τους πελάτες τους. Τα προγράμματα καθαρής ενέργειας μπορούν να είναι ελκυστικά σε αρκετά μεγάλο αριθμό καταναλωτών που ενδιαφέρονται γενικά για το περιβάλλον και ειδικότερα για τις κλιματικές αλλαγές. Σήμερα οι καταναλωτές στις απελευθερωμένες ενεργειακές αγορές δεν αγοράζουν απλά τη φθηνότερη ηλεκτρική ενέργεια, καθώς υπάρχει πλέον θέμα τόσο ποιότητας όσο και υπηρεσιών. Όσον αφορά στην ποιότητα του ηλεκτρισμού, τα θέματα είναι ξεκάθαρα: η ενέργεια που χρησιμοποιώ προέρχεται από θερμοηλεκτρικό σταθμό που χρησιμοποιεί ορυκτά καύσιμα και καταστρέφει το περιβάλλον, ενώ μπορεί να προέλθει από μια μονάδα που δεν ρυπαίνει το περιβάλλον; Ποια ηλεκτρική ενέργεια πρέπει να αγοράσω; Μπορώ, τουλάχιστον, να αγοράσω μικρές ποσότητες καθαρής ενέργειας για να ενθαρρύνω τις ανανεώσιμες πηγές ενέργειας; Αυτά αποτελούν θέματα που απασχολούν οπωσδήποτε τις "έξυπνες" επιχειρήσεις παραγωγής ενέργειας. Η επιχείρηση που αποδέχεται τα φωτοβολταϊκά συστήματα θα προσελκύσει πελάτες-παραγωγούς που θα χρησιμοποιούν φωτοβολταϊκά και θα πωλούν στη συνέχεια σε αυτή καθαρή ενέργεια. Σε ένα περιβάλλον απελευθερωμένης αγοράς, τέτοιοι πελάτες-παραγωγοί μπορεί να βρίσκονται οπουδήποτε. Τα φωτοβολταϊκά μπορούν να χρησιμοποιηθούν ως δομικά υλικά παρέχοντας τη δυνατότητα για καινοτόμους αρχιτεκτονικούς σχεδιασμούς, καθώς διατίθενται σε ποικιλία χρωμάτων, μεγεθών, σχημάτων και μπορούν να παρέχουν ευελιξία και πλαστικότητα στη φόρμα, ενώ δίνουν και δυνατότητα διαφορικής διαπερατότητας του φωτός ανάλογα με τις ανάγκες του σχεδιασμού. Αντικαθιστώντας άλλα δομικά υλικά 12

13 συμβάλλουν στη μείωση του συνολικού κόστους μιας κατασκευής (ιδιαίτερα σημαντικό στην περίπτωση των ηλιακών προσόψεων σε εμπορικά κτίρια). Τέλος, τα φωτοβολταϊκά παρέχουν κύρος στο χρήστη τους και βελτιώνουν το image των επιχειρήσεων που τα επιλέγουν. Στις πιο αναπτυγμένες αγορές (όπως η ιαπωνική και η γερμανική) τα φωτοβολταϊκά είναι πλέον "trendy" και "must" για κάθε νέα κτιριακή εφαρμογή. 1.6 Ποία τα μειονεκτήματα Το σχετικά υψηλό κόστος αγοράς και η έλλειψη επιδοτήσεων ήταν ως πρίν λίγο ο κυριότερος λόγος για την στασιμότητα της ελληνικής αγοράς φ/β. (π.χ. η έλλειψη επιχορήγησης για τον οικιακό καταναλωτή, έλλειψη επιχορήγησης της παραγόμενης φ/β kwh). Τα φωτοβολταϊκά, όπως άλλωστε και όλες οι ανανεώσιμες πηγές ενέργειας (ΑΠΕ), έχουν υψηλό αρχικό κόστος επένδυσης και ασήμαντο λειτουργικό κόστος, αντίθετα με τις συμβατικές ενεργειακές τεχνολογίες που συνήθως έχουν σχετικά μικρότερο αρχικό επενδυτικό κόστος και υψηλά λειτουργικά κόστη. Το κλίμα αυτό όμως τώρα αλλάζει δραματικά. Πολλές χώρες έχουν ξεκινήσει τα τελευταία χρόνια σημαντικά προγράμματα ενίσχυσης των φωτοβολταϊκών, με γενναίες επιδοτήσεις τόσο της αγοράς και εγκατάστασης φωτοβολταϊκών, όσο και της παραγόμενης ηλιακής κιλοβατώρας. 1.7 Σύνδεση με το δίκτυο της ΔΕΗ. Η σύνδεση με την ΔΕΗ δεν είναι πάντα απαραίτητη. Μια Φωτοβολταϊκή εγκατάσταση μπορεί να αποτελεί ένα αυτόνομο σύστημα (off-grid system) που να καλύπτει το σύνολο των ενεργειακών αναγκών ενός σπιτιού ή μιας επαγγελματικής χρήσης. Για τη συνεχή εξυπηρέτηση του καταναλωτή, η εγκατάσταση θα πρέπει να περιλαμβάνει και μια μονάδα αποθήκευσης (μπαταρίες) και διαχείρισης της ενέργειας. Αυτός ο τύπος εγκαταστάσεων προτείνεται σε περιοχές όπου δεν υπάρχει προσβασιμότητα στο δίκτυο της ΔΕΗ Εναλλακτικά - και το προτείνουνε ανεπιφύλακτα μετά την εφαρμογή του νέου νόμου για τις ΑΠΕ - ένα σύστημα παραγωγής ηλεκτρισμού με φωτοβολταϊκά μπορεί να χρησιμοποιηθεί σε συνδυασμό με το δίκτυο της ΔΕΗ (grid-connected system). Στην περίπτωση αυτή, καταναλώνετε ρεύμα από το δίκτυο όταν το φωτοβολταϊκό σύστημα δεν επαρκεί (π.χ. όταν έχει συννεφιά ή κατά τη διάρκεια της νύχτας) και δίνετε ενέργεια( σε πολλαπλάσια τιμή πώλησης από την τιμή αγοράς λόγω της 13

14 επιχορήγησης) στο δίκτυο όταν η παραγωγή υπερκαλύπτει τις ανάγκες σας (π.χ. τις ηλιόλουστες ημέρες ή όταν λείπετε). Εξαρτάται πολύ από τις ιδιαιτερότητες των αναγκών σας. Ο "παραδοσιακός" τρόπος παραγωγής της ηλεκτρικής ενέργειας σε σταθμούς μεγάλης κλίμακας και η μεταφορά της σε καταναλωτές πολλές εκατοντάδες χιλιόμετρα μακριά, με τις συνεπαγόμενες απώλειες, είναι μια πολύ ακριβή διαδικασία. Συχνά, η κάλυψη των ενεργειακών αναγκών σε τοπικό επίπεδο είναι πολύ φθηνότερη. Για παράδειγμα, πολλά μεγάλα κτιριακά συγκροτήματα σε άλλες χώρες διαπίστωσαν ότι τους συνέφερε να επενδύσουν στην ενεργειακή τους αυτονομία με φωτοβολταϊκά συστήματα. Αντίστοιχα, αν οι ενεργειακές σας ανάγκες είναι πολύ μικρές ή αν χρειάζεστε ηλεκτρισμό περιστασιακά (π.χ. σε ένα εξοχικό) μπορεί να διαπιστώσετε ότι ένα φωτοβολταϊκό σύστημα σας εξυπηρετεί οικονομικά. Κατά κανόνα τα φωτοβολταϊκά συστήματα που έχουν εγκατασταθεί μέχρι στιγμής στην Ελλάδα εξυπηρετούν απομονωμένες χρήσεις, σε σημεία όπου δεν υπάρχει δίκτυο της ΔΕΗ επειδή στις περιπτώσεις αυτές η οικονομική βιωσιμότητα του συστήματος είναι πολύ πιο εμφανής. Σ' αυτές τις περιπτώσεις, η εναλλακτική λύση μιας ηλεκτρογεννήτριας αποδεικνύεται μακροπρόθεσμα εξαιρετικά ακριβή. 1.8 Πως υπολογίζω τις ανάγκες σε ηλεκτρισμό; Πόσο ισχυρό πρέπει να είναι ένα φωτοβολταϊκό σύστημα Παρότι μπορεί κανείς να δώσει κάποια γενική κατεύθυνση όπως ότι "ένα φωτοβολταϊκό σύστημα των 2-3 κιλοβάτ (KWp) μπορεί να καλύψει τις ανάγκες μιας τριμελούς οικογένειας", θα πρέπει να γίνει μια εμπεριστατωμένη μελέτη των αναγκών του σπιτιού σας για να έχετε μια σαφή απάντηση. Ο χώρος σας, οι ηλεκτρικές συσκευές που διαθέτετε, το πόσοι και για πόσο χρόνο τις χρησιμοποιείτε, είναι παράγοντες καθοριστικοί για το μέγεθος των ενεργειακών σας αναγκών. Ενδεχομένως να χρειάζεστε μόνο μισό κιλοβάτ για να καλύψετε μέρος των αναγκών σας (π.χ. φωτισμό, ψυγείο, τηλεόραση). Παρακάτω κάνουμε μια εκλαϊκευμένη παρουσίαση των στοιχείων που χαρακτηρίζουν τις απαιτήσεις σας σε ηλεκτρική ισχύ. Το άθροισμα της ισχύος όλων των ηλεκτρικών συσκευών του σπιτιού σας αποτελεί τη λεγόμενη "εγκατεστημένη ισχύ". Αυτή είναι η μέγιστη ισχύς που μπορείτε ποτέ να καταναλώσετε. Στην πραγματικότητα όμως, οι ενεργειακές σας ανάγκες είναι αρκετά μικρότερες. Είναι απίθανο να ανάψετε όλες τις ηλεκτρικές 14

15 συσκευές ταυτόχρονα, ενώ οι χρήσεις πολλών από αυτές είναι συχνά ασύμβατες μεταξύ τους, π.χ. το στερεοφωνικό συγκρότημα και η τηλεόραση. Η ισχύς που καταναλώνετε όταν έχετε αναμμένο το μέγιστο (πρακτικά) αριθμό συσκευών ονομάζεται "ισχύς αιχμής" και το σύστημά σας θα πρέπει να μπορεί να την καλύψει όταν και για όσο χρειαστεί. Θα πρέπει επίσης να μπορεί να παρέχει συνέχεια τη "μέση ισχύ" που καταναλώνετε. Ο χρόνος για τον οποίο παραμένουν αναμμένες οι συσκευές παίζει καθοριστικό ρόλο. Ένα ψυγείο, για παράδειγμα, καταναλώνει μεγάλη ισχύ όταν λειτουργεί ο κινητήρας του και πολύ μικρότερη όταν βρίσκεται σε κατάσταση αναμονής. Με τη σειρά του, ο χρόνος που χρειάζεται να λειτουργήσει ο κινητήρας εξαρτάται από τη θέση του θερμοστάτη, τη θερμοκρασία περιβάλλοντος, ακόμη και τη συχνότητα με την οποία ανοίγετε την πόρτα του ψυγείου. Έτσι, το ίδιο σπίτι θα έχει πολύ διαφορετικές ενεργειακές ανάγκες αν χρησιμοποιείται ως κύρια κατοικία ή ως εξοχικό, ανάλογα με την περιοχή στην οποία βρίσκεται, τον αριθμό των ατόμων και τις ώρες που μένουν εκεί, ακόμα και τις συνήθειές τους. Η εταιρία που θα σας εγκαταστήσει το φωτοβολταϊκό σύστημα θα πρέπει να υπολογίσει τη βέλτιστη ισχύ ώστε να καλύψετε με ασφάλεια τις ανάγκες σας χωρίς να μπείτε σε περιττά έξοδα. Στην περίπτωση που θέλετε να εγκαταστήσετε ένα σύστημα που να συνδέεται με το δίκτυο της ΔΕΗ, τα πράγματα είναι πιο απλά. Το δίκτυο θα μπορεί πάντα να καλύψει τη ζήτηση αιχμής μιας κατοικίας. Το σύστημά σας τότε θα πρέπει να σχεδιαστεί με βάση τη μέση κατανάλωση ισχύος, η οποία προκύπτει άμεσα από τους λογαριασμούς της ΔΕΗ. Αν όλα τα παραπάνω μοιάζουν περίπλοκα, σκεφτείτε ότι θα σας βοηθήσουν να αποφύγετε τη σπατάλη χρημάτων. Είναι πολύ εύκολο (και εξαιρετικά ασύμφορο) να εγκαταστήσετε ένα φωτοβολταϊκό σύστημα που να υπερκαλύπτει όλες τις παρούσες και μελλοντικές ανάγκες σας σε ηλεκτρισμό. Είναι όμως αυτές οι πραγματικές σας ενεργειακές ανάγκες; Χρειάζεστε οπωσδήποτε ένα τόσο ακριβό σύστημα; Τα οφέλη από τη χρήση ηλιακής ενέργειας θα είναι πολύ πιο εμφανή αν εφαρμόζετε παράλληλα μεθόδους εξοικονόμησης και ορθολογικής χρήσης της ενέργειας. Μη ξεχνάτε ότι η εξοικονόμηση είναι η φθηνότερη και καθαρότερη μορφή ενέργειας. Η οικονομικότερη προσέγγιση επομένως για να αξιοποιήσετε την ηλιακή ενέργεια, είναι να μειώσετε όσο γίνεται τις ενεργειακές σας ανάγκες και κατόπιν να 15

16 καλύψετε τις ανάγκες αυτές με την παραγωγή ηλεκτρισμού από τον ήλιο ή άλλες καθαρές πηγές ενέργειας. Κτίζω τώρα την κατοικία μου. Ποία είναι η καλύτερη στιγμή για να σκεφτώ την εγκατάσταση φωτοβολταϊκών; Όσο νωρίτερα, τόσο καλύτερα. Καλό είναι το φωτοβολταϊκό σύστημα που θα εγκαταστήσετε να έχει ενταχθεί από την αρχή στο σχεδιασμό του σπιτιού. Μια συνολική μελέτη που να καλύπτει την εξοικονόμηση ενέργειας (μόνωση, παράθυρα, σκίαση κ.λπ), τη θέρμανση και τον κλιματισμό και τις ανάγκες σε ηλεκτρισμό (με φωτοβολταϊκά), θα σας βοηθήσει να πετύχετε το καλύτερο αποτέλεσμα με το μικρότερο κόστος. Η θέση των φωτοβολταϊκών έχει μεγάλη σημασία για την απόδοσή τους. Αν κτίζετε τώρα την κατοικία σας μπορείτε να διαμορφώσετε τη στέγη σας κατάλληλα ώστε να υποδεχθεί τα φωτοβολταϊκά πλαίσια. Θα γλιτώσετε έτσι χώρο από τον κήπο ή την αυλή, καθώς και μέρος των εξόδων στήριξης των πλαισίων, βελτιστοποιώντας παράλληλα τη θέση των πλαισίων για να αξιοποιούν στο μέγιστο την ηλιοφάνεια Ένας απλός τρόπος υπολογισμού της κατανάλωσης σε ρεύμα και του μεγέθους ενός φωτοβολταϊκού συστήματος. Κάθε συσκευή έχει πάνω της μια μικρή ετικέτα που αναγράφει την ηλεκτρική κατανάλωση της συσκευής. Για παράδειγμα, μια τηλεόραση 21 ιντσών μπορεί να γράφει 220 volt και 0,5 Αμπέρ (Α). Αυτό σημαίνει πως μπορεί να καταναλώσει 220 x 0,5 =110 Watt. Κάποιες συσκευές μπορεί να αναγράφουν μόνο τα 220 volt και όχι Αμπέρ. Σε αυτή την περίπτωση όμως θα αναφέρουν απευθείας τα watt. Στο προηγούμενο παράδειγμα θα βλέπαμε 220 volt και 110 watt. Αυτό σημαίνει ότι η παραπάνω ηλεκτρική συσκευή θα καταναλώνει σε πλήρη λειτουργία 110 watt για κάθε ώρα που θα λειτουργεί. Στην πράξη μπορεί να καταναλώνει και λιγότερα, αν για παράδειγμα λειτουργεί με χαμηλή φωτεινότητα και σε χαμηλή ένταση ήχου. 1ο βήμα: Εξοικονόμηση ενέργειας Ένα παράδειγμα είναι οι ηλεκτρικοί λαμπτήρες. Ένας λαμπτήρας πυρακτώσεως των 60 watt, σαν αυτούς που οι περισσότεροι χρησιμοποιούν για το φωτισμό των χώρων, καταναλώνει 60 watt για κάθε ώρα λειτουργίας του. Αυτό σημαίνει ότι αν έχουμε 5 τέτοιους λαμπτήρες να λειτουργούν κατά μέσο όρο 6 ώρες το 24ωρο ο κάθε ένας, τότε η κατανάλωσή τους θα είναι 5 Χ 6 Χ 60 = Wh το 24ωρο. 16

17 Σε σύγκριση με τους λαμπτήρες οικονομίας των 15 watt (που "αποδίδουν" σαν τους κοινούς λαμπτήρες πυρακτώσεως των 60 watt) έχουμε 5 Χ 6 Χ 15 = 450 Wh, δηλαδή μια οικονομία watt ανά 24ωρο. Όταν σχεδιάζουμε ένα σύστημα φωτοβολταϊκών, το βασικότερο και πρώτο πράγμα από το οποίο πρέπει να ξεκινήσουμε, είναι να εξετάσουμε τις δυνατότητες για εξοικονόμηση ενέργειας. 2ο βήμα: Υπολογισμός κατανάλωσης 1. Πολλαπλασιάζουμε τα Watt κάθε συσκευής επί τον αριθμό των ωρών που θα λειτουργεί. 2. Το άθροισμα όλων αυτών των γινομένων θα είναι η συνολική μας ημερήσια κατανάλωση σε Wh. 3. Επειδή υπάρχουν απώλειες στο σύστημά μας αλλά και κρυφές καταναλώσεις από συσκευές που δεν υπολογίσαμε (π.χ. συσκευές που καταναλώνουν ρεύμα ακόμα και κλειστές ή σε αναμονή), πολλαπλασιάζουμε το προηγούμενο άθροισμα επί 1,5. Έτσι, αν μετά από τα παραπάνω 3 βήματα έχουμε καταλήξει ότι χρειαζόμαστε συνολικά για όλες τις συσκευές μας 600 Wh ανά 24ωρο, τότε πρέπει να εγκαταστήσουμε ένα σύστημα φωτοβολταϊκών (συλλέκτες - πάνελ - ηλιακής ενέργειας) και συσσωρευτών (μπαταρίες) που να μπορεί να μας παρέχει τουλάχιστον 600 Wh κάθε μέρα. 3ο βήμα: Υπολογίζω το μέγεθος των συσσωρευτών Οι συσσωρευτές (μπαταρίες) αναγράφουν τη χωρητικότητά τους σε Ah (αμπέρ ανά ώρα). Έτσι, ένας συσσωρευτής των 12 volt και 100 Ah παρέχει 12 Χ 100 = watt συνεχούς ρεύματος (DC) για 1 ώρα ή 120 watt για 10 ώρες ή 12 watt για 100 ώρες. Ένας ακόμη σημαντικός δείκτης είναι αυτός που μας παρέχει την πληροφορία σχετικά με τον ρυθμό εκφόρτισης με βάση τον οποίο ο συσσωρευτής μπορεί να δώσει τις αναγραφόμενες Ah. Έτσι, 100 Ah C20 σημαίνει ότι οι 100 Ah επιτυγχάνονται όταν η σταδιακή εκφόρτιση διαρκεί 20 ώρες. Για λιγότερες ώρες (π.χ. C10, 10 ώρες) παίρνουμε λιγότερες Ah, ενώ σε σταδιακή εκφόρτιση περισσότερων ωρών (π.χ. C100, 100 ώρες) παίρνουμε σημαντικά περισσότερες Ah. 17

18 1. Είναι προτιμότερο κατά τη λειτουργία τους να παρέχουν λίγα watt για περισσότερες ώρες παρά πολλά watt για λίγες, επειδή στη δεύτερη περίπτωση μειώνεται δραστικά ο χρόνος ζωής τους. 2. Ποτέ δεν εκφορτίζουμε τελείως τους συσσωρευτές γιατί αυτό μπορεί να τους καταστρέψει. 3. Υπάρχουν συσσωρευτές διαφόρων τύπων με διαφορετικό βαθμό επιτρεπόμενης εκφόρτισης. Ο γενικός κανόνας είναι κατά τη συνηθισμένη χρήση να μην επιτρέπουμε εκφόρτιση πάνω από 50% περίπου και μόνο σε εξαιρετικές περιπτώσεις ανάγκης να φθάνουμε το 80%. Άρα, όταν αγοράζουμε συσσωρευτές (μπαταρίες) για το φωτοβολταϊκό σύστημα, επιλέγουμε χωρητικότητα τουλάχιστον διπλάσια από όση υπολογίσαμε ότι θα καλύπτει τις ανάγκες μας. Όσο μεγαλύτερη τόσο καλύτερα για τη διάρκεια ζωής της μπαταρίας. Αν υπολογίσαμε λοιπόν ότι χρειαζόμαστε 600 Wh το 24ωρο, επιλέγουμε συσσωρευτές με διπλάσια χωρητικότητα (1.200 Wh), δηλαδή 12 volt και τουλάχιστον 100Αh για να έχουμε αυτονομία μιας ημέρας. Συνήθως προβλέπουμε όμως και για 5 ημέρες χωρίς καθόλου ηλιοφάνεια, άρα πολλαπλασιάζουμε την προηγούμενη τιμή επί 5: 100Ah X 5 = 500Ah στα 12 volt (ή 24 volt και 250Α^. Παρατήρηση: Όταν μια συσκευή απαιτεί 220 volt - 1 A και χρησιμοποιούμε αντιστροφέα 12 volt σε 220 volt (inverter) για να τη λειτουργήσουμε από τη μπαταρία, τότε θα τραβήξει 18,33 Α από την μπαταρία και όχι 1 Α, επειδή τα 220 watt σε λειτουργία με εναλλασσόμενο ρεύμα (220v X 1A = 220 watt) μεταφράζονται σε 12 volt X 18,33 A (=220 watt) όταν λειτουργεί με αντιστροφέα (inverter) και ρεύμα από μπαταρία 12 volt. Ανάλογα ισχύουν και για την περίπτωση που χρησιμοποιούμε μπαταρία 24 volt, όπου θα "τραβήξει" 9,16 Α (24v X 9,16 = 220 watt). Επειδή η χρήση αντιστροφέα τάσης (inverter) συνεπάγεται απώλειες 10% έως 20% η τελική κατανάλωση θα είναι μεγαλύτερη από την αναγραφόμενη σε πλήρη λειτουργία. 18

19 4ο βήμα: υπολογίζω το μέγεθος ηλιακών συλλεκτών. Εάν λοιπόν έχουμε καταλήξει στο μέγεθος των συσσωρευτών (μπαταριών), τότε μας μένει μόνο να υπολογίσουμε το μέγεθος των ηλιακών συλλεκτών που θα είναι ικανό να φορτίζει τους συσσωρευτές. Ένας ηλιακός συλλέκτης των 50 watt/p ονομαστικά (ανά ώρα ηλιοφάνειας) θα δώσει σε ημέρα με 5 ώρες ηλιοφάνειας (π.χ. τον Απρίλιο) 250 watt/h θεωρητικά (λόγω απωλειών θα είναι 10% έως 20% λιγότερα) ενώ σε ημέρα με 7 ώρες ηλιοφάνειας (π.χ. τον Ιούλιο) 350 watt/h. Για να φορτίσει εντελώς άδειους συσσωρευτές (θεωρητικά, γιατί ποτέ δεν θα είναι τελείως άδειοι όπως είπαμε παραπάνω) των 12 volt και 100 Ah (1.200 watt/h) θα χρειαστεί 4 ημέρες τον Απρίλιο και 3 ημέρες τον Ιούλιο. Αν εγκαταστήσουμε τρεις τέτοιους ηλιακούς συλλέκτες των 50 watt/p ο κάθε ένας (ή έναν των 150 watt/p), τότε θα χρειαστεί μία ημέρα τον Ιούλιο και σχεδόν δύο μέρες τον Απρίλιο. Όταν σχεδιάζουμε ένα μεγάλο φωτοβολταϊκό σύστημα για το σπίτι, καλό είναι να έχουμε ως βάση το χειρότερο σενάριο, που είναι οι χειμερινές ώρες ηλιοφάνειας (κατά μέσο όρο), που για την Ελλάδα είναι οι 3 ώρες τη μέρα (το Δεκέμβριο). Αν σχεδιάζουμε για ένα εξοχικό που επισκεπτόμαστε ΜΟΝΟ το καλοκαίρι (Μάιο έως Σεπτέμβριο), οι ώρες ηλιοφάνειας που υπολογίζουμε είναι 6 (Μ.Ο.). Έτσι, για το προηγούμενο παράδειγμα που υπολογίσαμε ότι θα καταναλώνουμε 600Wh το 24ωρο, χρειαζόμαστε φωτοβολταϊκά πάνελ ισχύος 600/3=200Wp για να μας καλύπτουν χειμώνα-καλοκαίρι. Αν θέλαμε να μας καλύπτουν ΜΟΝΟ για το καλοκαίρι, θα χρειαζόμασταν φωτοβολταϊκά πάνελ συνολικής ισχύος 600/6=100Wp. Σε αυτή την περίπτωση μάλιστα θα χρειαζόμασταν και μικρότερες μπαταρίες, αφού το καλοκαίρι δεν απαιτείται αυτονομία για 5 ημέρες χωρίς ηλιοφάνεια που υπολογίσαμε στο 3ο βήμα. 1.9 Η διαδικασία εγκατάστασης φωτοβολταϊκής μονάδας 1) Μελέτη: Βελτιστοποίηση συνδυασμού Φ/Β γεννητριών και μετατροπέων δικτύου για τον συγκεκριμένο χώρο επένδυσης. Χωροταξική τοποθέτηση του υλικού για τη βελτιστοποίηση της κάλυψης και την ελαχιστοποίηση των απωλειών. Ενεργειακή μελέτη απόδοσης του Φ/Β πάρκου. Σχέδια εγκατάστασης 2) Υλοποίηση κατασκευής βάσεως (συναρμολόγηση) 3) Στήριξη Φ/Β γεννητριών επί των βάσεων 19
