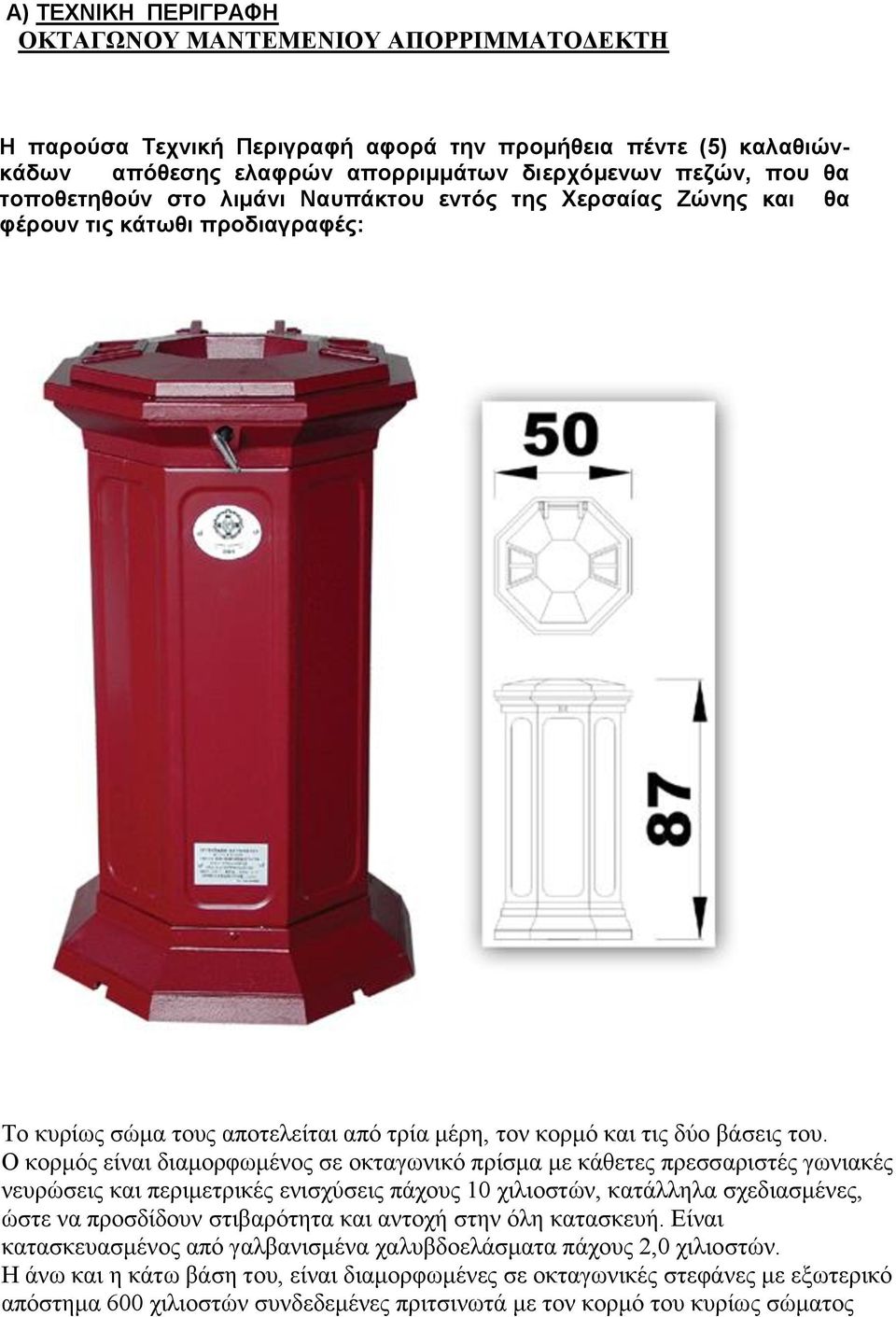

1 Α) ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΟΚΤΑΓΩΝΟΥ ΜΑΝΤΕΜΕΝΙΟΥ ΑΠΟΡΡΙΜΜΑΤΟΔΕΚΤΗ Η παρούσα Τεχνική Περιγραφή αφορά την προμήθεια πέντε (5) καλαθιώνκάδων απόθεσης ελαφρών απορριμμάτων διερχόμενων πεζών, που θα τοποθετηθούν στο λιμάνι Ναυπάκτου εντός της Χερσαίας Ζώνης και θα φέρουν τις κάτωθι προδιαγραφές: Το κυρίως σώμα τους αποτελείται από τρία μέρη, τον κορμό και τις δύο βάσεις του. Ο κορμός είναι διαμορφωμένος σε οκταγωνικό πρίσμα με κάθετες πρεσσαριστές γωνιακές νευρώσεις και περιμετρικές ενισχύσεις πάχους 10 χιλιοστών, κατάλληλα σχεδιασμένες, ώστε να προσδίδουν στιβαρότητα και αντοχή στην όλη κατασκευή. Είναι κατασκευασμένος από γαλβανισμένα χαλυβδοελάσματα πάχους 2,0 χιλιοστών. Η άνω και η κάτω βάση του, είναι διαμορφωμένες σε οκταγωνικές στεφάνες με εξωτερικό απόστημα 600 χιλιοστών συνδεδεμένες πριτσινωτά με τον κορμό του κυρίως σώματος

Ο κορμός είναι διαμορφωμένος σε οκταγωνικό πρίσμα με κάθετες πρεσσαριστές γωνιακές νευρώσεις και περιμετρικές ενισχύσεις πάχους 10 χιλιοστών, κατάλληλα σχεδιασμένες, ώστε να προσδίδουν στιβαρότητα

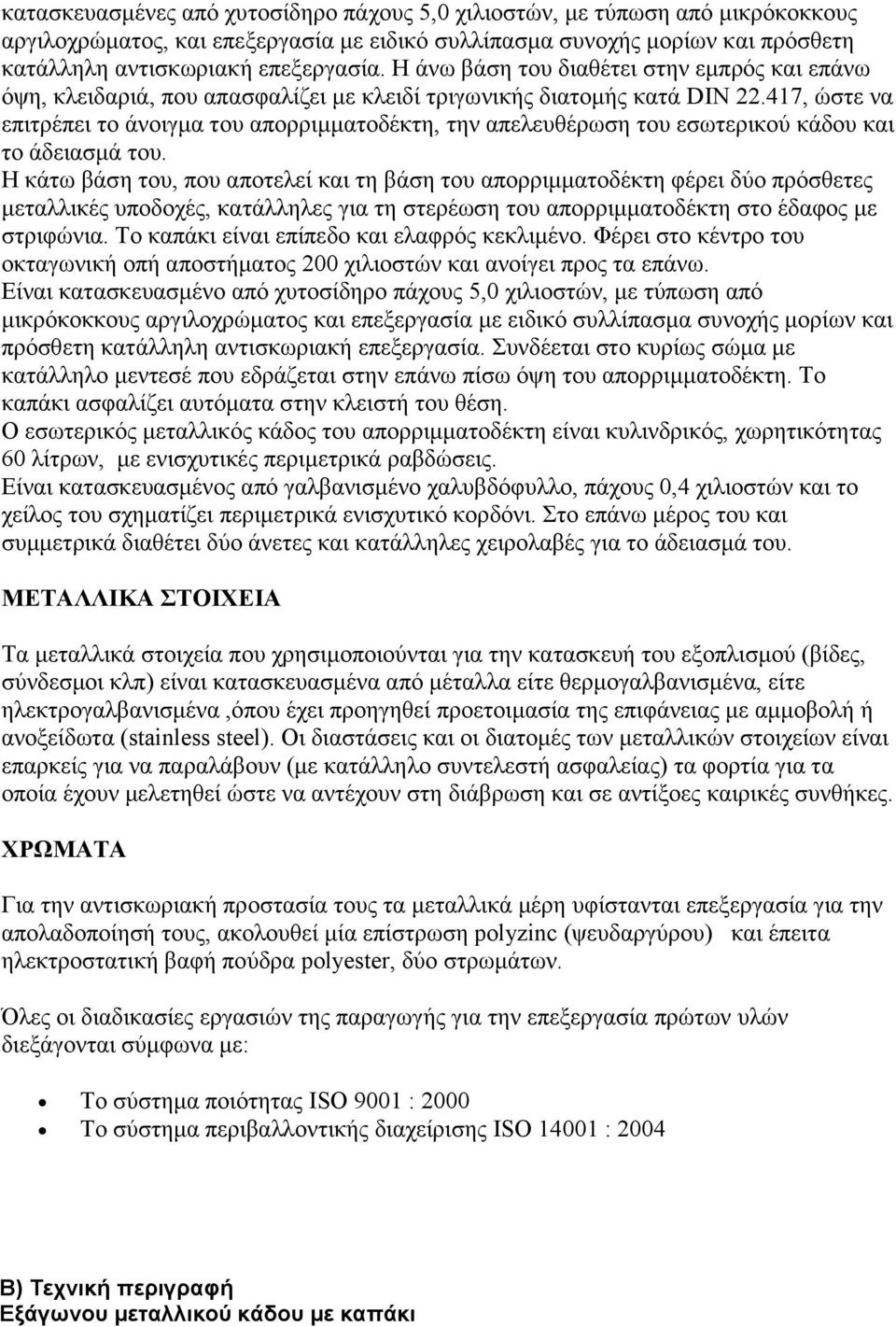

2 κατασκευασμένες από χυτοσίδηρο πάχους 5,0 χιλιοστών, με τύπωση από μικρόκοκκους αργιλοχρώματος, και επεξεργασία με ειδικό συλλίπασμα συνοχής μορίων και πρόσθετη κατάλληλη αντισκωριακή επεξεργασία. Η άνω βάση του διαθέτει στην εμπρός και επάνω όψη, κλειδαριά, που απασφαλίζει με κλειδί τριγωνικής διατομής κατά DIN , ώστε να επιτρέπει το άνοιγμα του απορριμματοδέκτη, την απελευθέρωση του εσωτερικού κάδου και το άδειασμά του. Η κάτω βάση του, που αποτελεί και τη βάση του απορριμματοδέκτη φέρει δύο πρόσθετες μεταλλικές υποδοχές, κατάλληλες για τη στερέωση του απορριμματοδέκτη στο έδαφος με στριφώνια. Το καπάκι είναι επίπεδο και ελαφρός κεκλιμένο. Φέρει στο κέντρο του οκταγωνική οπή αποστήματος 200 χιλιοστών και ανοίγει προς τα επάνω. Είναι κατασκευασμένο από χυτοσίδηρο πάχους 5,0 χιλιοστών, με τύπωση από μικρόκοκκους αργιλοχρώματος και επεξεργασία με ειδικό συλλίπασμα συνοχής μορίων και πρόσθετη κατάλληλη αντισκωριακή επεξεργασία. Συνδέεται στο κυρίως σώμα με κατάλληλο μεντεσέ που εδράζεται στην επάνω πίσω όψη του απορριμματοδέκτη. Το καπάκι ασφαλίζει αυτόματα στην κλειστή του θέση. Ο εσωτερικός μεταλλικός κάδος του απορριμματοδέκτη είναι κυλινδρικός, χωρητικότητας 60 λίτρων, με ενισχυτικές περιμετρικά ραβδώσεις. Είναι κατασκευασμένος από γαλβανισμένο χαλυβδόφυλλο, πάχους 0,4 χιλιοστών και το χείλος του σχηματίζει περιμετρικά ενισχυτικό κορδόνι. Στο επάνω μέρος του και συμμετρικά διαθέτει δύο άνετες και κατάλληλες χειρολαβές για το άδειασμά του. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα μεταλλικά στοιχεία που χρησιμοποιούνται για την κατασκευή του εξοπλισμού (βίδες, σύνδεσμοι κλπ) είναι κατασκευασμένα από μέταλλα είτε θερμογαλβανισμένα, είτε ηλεκτρογαλβανισμένα,όπου έχει προηγηθεί προετοιμασία της επιφάνειας με αμμοβολή ή ανοξείδωτα (stainless steel). Οι διαστάσεις και οι διατομές των μεταλλικών στοιχείων είναι επαρκείς για να παραλάβουν (με κατάλληλο συντελεστή ασφαλείας) τα φορτία για τα οποία έχουν μελετηθεί ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ Για την αντισκωριακή προστασία τους τα μεταλλικά μέρη υφίστανται επεξεργασία για την απολαδοποίησή τους, ακολουθεί μία επίστρωση polyzinc (ψευδαργύρου) και έπειτα ηλεκτροστατική βαφή πούδρα polyester, δύο στρωμάτων. Όλες οι διαδικασίες εργασιών της παραγωγής για την επεξεργασία πρώτων υλών διεξάγονται σύμφωνα με: Το σύστημα ποιότητας ISO 9001 : 2000 Το σύστημα περιβαλλοντικής διαχείρισης ISO : 2004 Β) Τεχνική περιγραφή Εξάγωνου μεταλλικού κάδου με καπάκι

417, ώστε να επιτρέπει το άνοιγμα του απορριμματοδέκτη, την απελευθέρωση του εσωτερικού κάδου και το άδειασμά του.

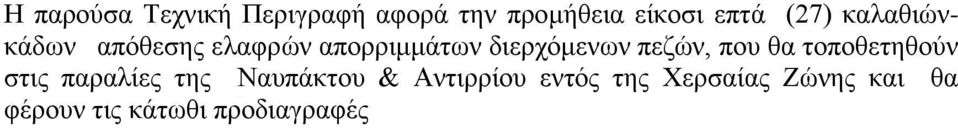

3 Η παρούσα Τεχνική Περιγραφή αφορά την προμήθεια είκοσι επτά (27) καλαθιώνκάδων απόθεσης ελαφρών απορριμμάτων διερχόμενων πεζών, που θα τοποθετηθούν στις παραλίες της Ναυπάκτου & Αντιρρίου εντός της Χερσαίας Ζώνης και θα φέρουν τις κάτωθι προδιαγραφές

πεζών, που θα τοποθετηθούν στις παραλίες της Ναυπάκτου &

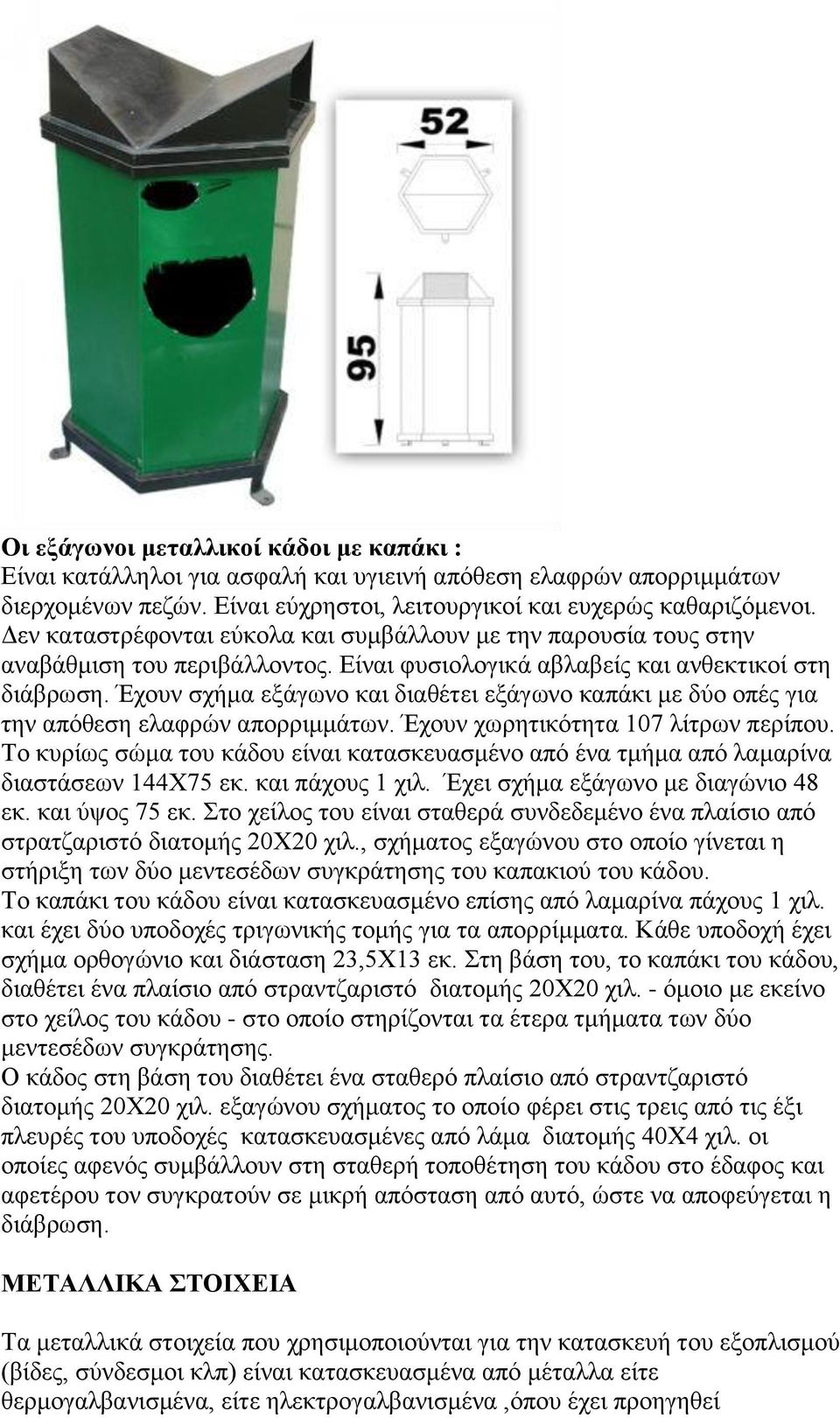

4 Οι εξάγωνοι μεταλλικοί κάδοι με καπάκι : Είναι κατάλληλοι για ασφαλή και υγιεινή απόθεση ελαφρών απορριμμάτων διερχομένων πεζών. Είναι εύχρηστοι, λειτουργικοί και ευχερώς καθαριζόμενοι. Δεν καταστρέφονται εύκολα και συμβάλλουν με την παρουσία τους στην αναβάθμιση του περιβάλλοντος. Είναι φυσιολογικά αβλαβείς και ανθεκτικοί στη διάβρωση. Έχουν σχήμα εξάγωνο και διαθέτει εξάγωνο καπάκι με δύο οπές για την απόθεση ελαφρών απορριμμάτων. Έχουν χωρητικότητα 107 λίτρων περίπου. Το κυρίως σώμα του κάδου είναι κατασκευασμένο από ένα τμήμα από λαμαρίνα διαστάσεων 144Χ75 εκ. και πάχους 1 χιλ. Έχει σχήμα εξάγωνο με διαγώνιο 48 εκ. και ύψος 75 εκ. Στο χείλος του είναι σταθερά συνδεδεμένο ένα πλαίσιο από στρατζαριστό διατομής 20Χ20 χιλ., σχήματος εξαγώνου στο οποίο γίνεται η στήριξη των δύο μεντεσέδων συγκράτησης του καπακιού του κάδου. Το καπάκι του κάδου είναι κατασκευασμένο επίσης από λαμαρίνα πάχους 1 χιλ. και έχει δύο υποδοχές τριγωνικής τομής για τα απορρίμματα. Κάθε υποδοχή έχει σχήμα ορθογώνιο και διάσταση 23,5Χ13 εκ. Στη βάση του, το καπάκι του κάδου, διαθέτει ένα πλαίσιο από στραντζαριστό διατομής 20Χ20 χιλ. - όμοιο με εκείνο στο χείλος του κάδου - στο οποίο στηρίζονται τα έτερα τμήματα των δύο μεντεσέδων συγκράτησης. Ο κάδος στη βάση του διαθέτει ένα σταθερό πλαίσιο από στραντζαριστό διατομής 20Χ20 χιλ. εξαγώνου σχήματος το οποίο φέρει στις τρεις από τις έξι πλευρές του υποδοχές κατασκευασμένες από λάμα διατομής 40Χ4 χιλ. οι οποίες αφενός συμβάλλουν στη σταθερή τοποθέτηση του κάδου στο έδαφος και αφετέρου τον συγκρατούν σε μικρή απόσταση από αυτό, ώστε να αποφεύγεται η διάβρωση. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ Τα μεταλλικά στοιχεία που χρησιμοποιούνται για την κατασκευή του εξοπλισμού (βίδες, σύνδεσμοι κλπ) είναι κατασκευασμένα από μέταλλα είτε θερμογαλβανισμένα, είτε ηλεκτρογαλβανισμένα,όπου έχει προηγηθεί

Έχουν σχήμα εξάγωνο και διαθέτει εξάγωνο καπάκι με δύο οπές για την απόθεση ελαφρών απορριμμάτων. Έχουν χωρητικότητα 107 λίτρων περίπου.

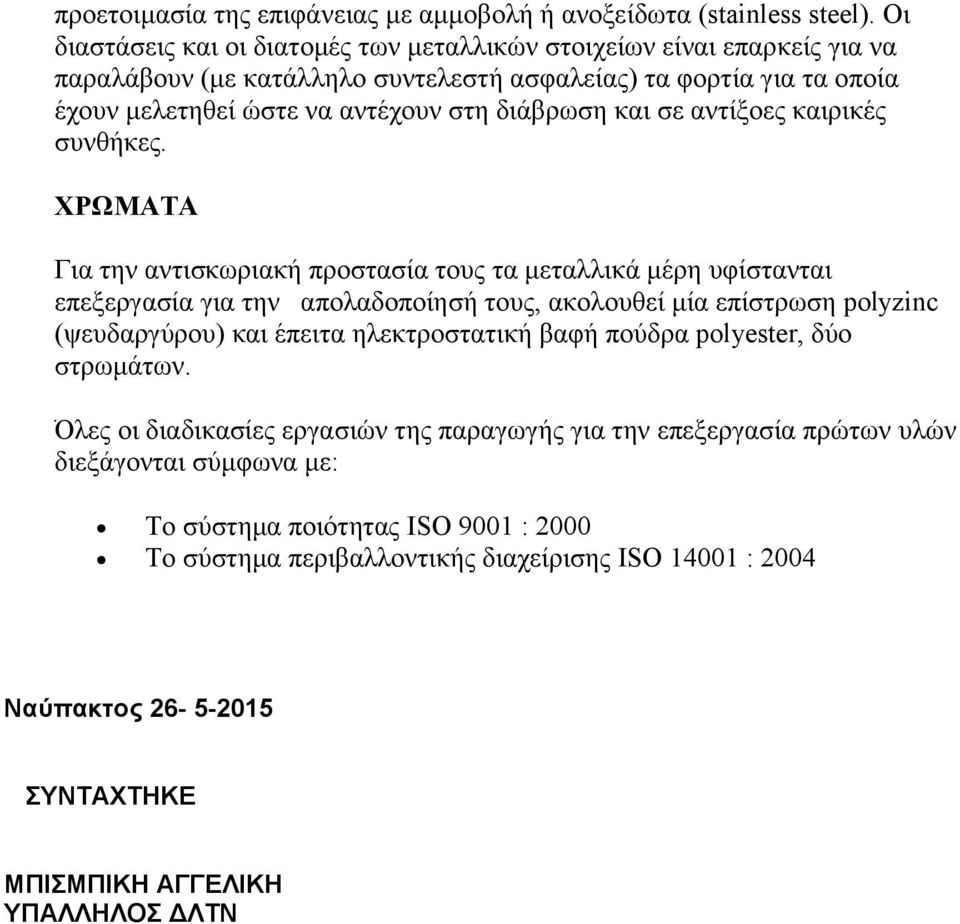

5 προετοιμασία της επιφάνειας με αμμοβολή ή ανοξείδωτα (stainless steel). Οι διαστάσεις και οι διατομές των μεταλλικών στοιχείων είναι επαρκείς για να παραλάβουν (με κατάλληλο συντελεστή ασφαλείας) τα φορτία για τα οποία έχουν μελετηθεί ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ Για την αντισκωριακή προστασία τους τα μεταλλικά μέρη υφίστανται επεξεργασία για την απολαδοποίησή τους, ακολουθεί μία επίστρωση polyzinc (ψευδαργύρου) και έπειτα ηλεκτροστατική βαφή πούδρα polyester, δύο στρωμάτων. Όλες οι διαδικασίες εργασιών της παραγωγής για την επεξεργασία πρώτων υλών διεξάγονται σύμφωνα με: Το σύστημα ποιότητας ISO 9001 : 2000 Το σύστημα περιβαλλοντικής διαχείρισης ISO : 2004 Ναύπακτος ΣΥΝΤΑΧΤΗΚΕ ΜΠΙΣΜΠΙΚΗ ΑΓΓΕΛΙΚΗ ΥΠΑΛΛΗΛΟΣ ΔΛΤΝ
