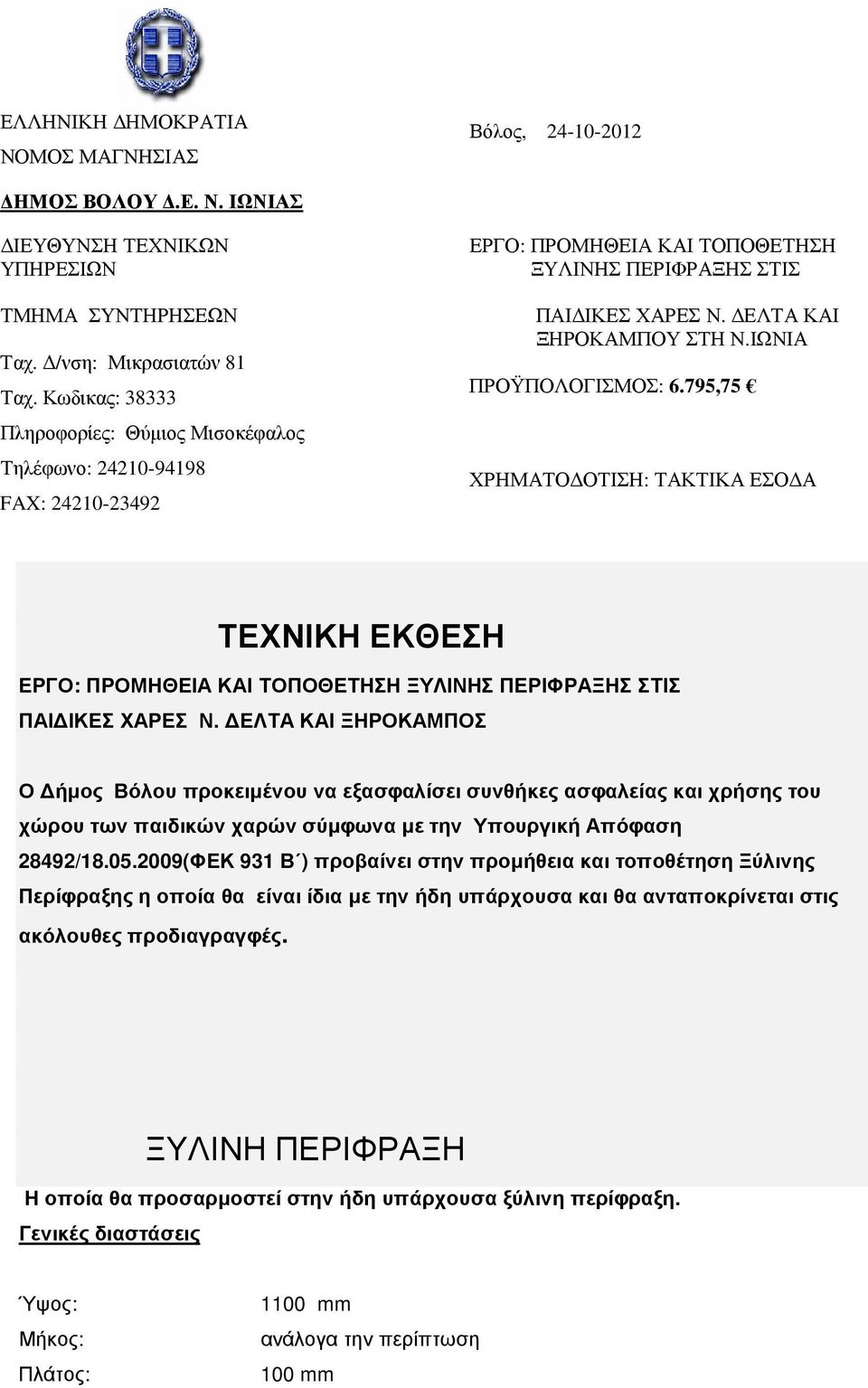

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΜΑΓΝΗΣΙΑΣ Βόλος, ΗΜΟΣ ΒΟΛΟΥ.Ε. Ν. ΙΩΝΙΑΣ ΙΕΥΘΥΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΕΩΝ Ταχ. /νση: Μικρασιατών 81 Ταχ. Κωδικας: Πληροφορίες: Θύµιος Μισοκέφαλος Τηλέφωνο: FAX: ΕΡΓΟ: ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΗΣ ΠΕΡΙΦΡΑΞΗΣ ΣΤΙΣ ΠΑΙ ΙΚΕΣ ΧΑΡΕΣ Ν. ΕΛΤΑ ΚΑΙ ΞΗΡΟΚΑΜΠΟΥ ΣΤΗ Ν.ΙΩΝΙΑ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: 6.795,75 ΧΡΗΜΑΤΟ ΟΤΙΣΗ: ΤΑΚΤΙΚΑ ΕΣΟ Α ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΓΟ: ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΗΣ ΠΕΡΙΦΡΑΞΗΣ ΣΤΙΣ ΠΑΙ ΙΚΕΣ ΧΑΡΕΣ Ν. ΕΛΤΑ ΚΑΙ ΞΗΡΟΚΑΜΠΟΣ Ο ήµος Βόλου προκειµένου να εξασφαλίσει συνθήκες ασφαλείας και χρήσης του χώρου των παιδικών χαρών σύµφωνα µε την Υπουργική Απόφαση 28492/ (ΦΕΚ 931 Β ) προβαίνει στην προµήθεια και τοποθέτηση Ξύλινης Περίφραξης η οποία θα είναι ίδια µε την ήδη υπάρχουσα και θα ανταποκρίνεται στις ακόλουθες προδιαγραγφές. ΞΥΛΙΝΗ ΠΕΡΙΦΡΑΞΗ Η οποία θα προσαρµοστεί στην ήδη υπάρχουσα ξύλινη περίφραξη. Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 1100 mm ανάλογα την περίπτωση 100 mm

ΙΩΝΙΑ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: 6.795,75 ΧΡΗΜΑΤΟ ΟΤΙΣΗ: ΤΑΚΤΙΚΑ ΕΣΟ Α ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΕΡΓΟ: ΠΡΟΜΗΘΕΙΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ ΞΥΛΙΝΗΣ ΠΕΡΙΦΡΑΞΗΣ ΣΤΙΣ ΠΑΙ ΙΚΕΣ ΧΑΡΕΣ Ν.

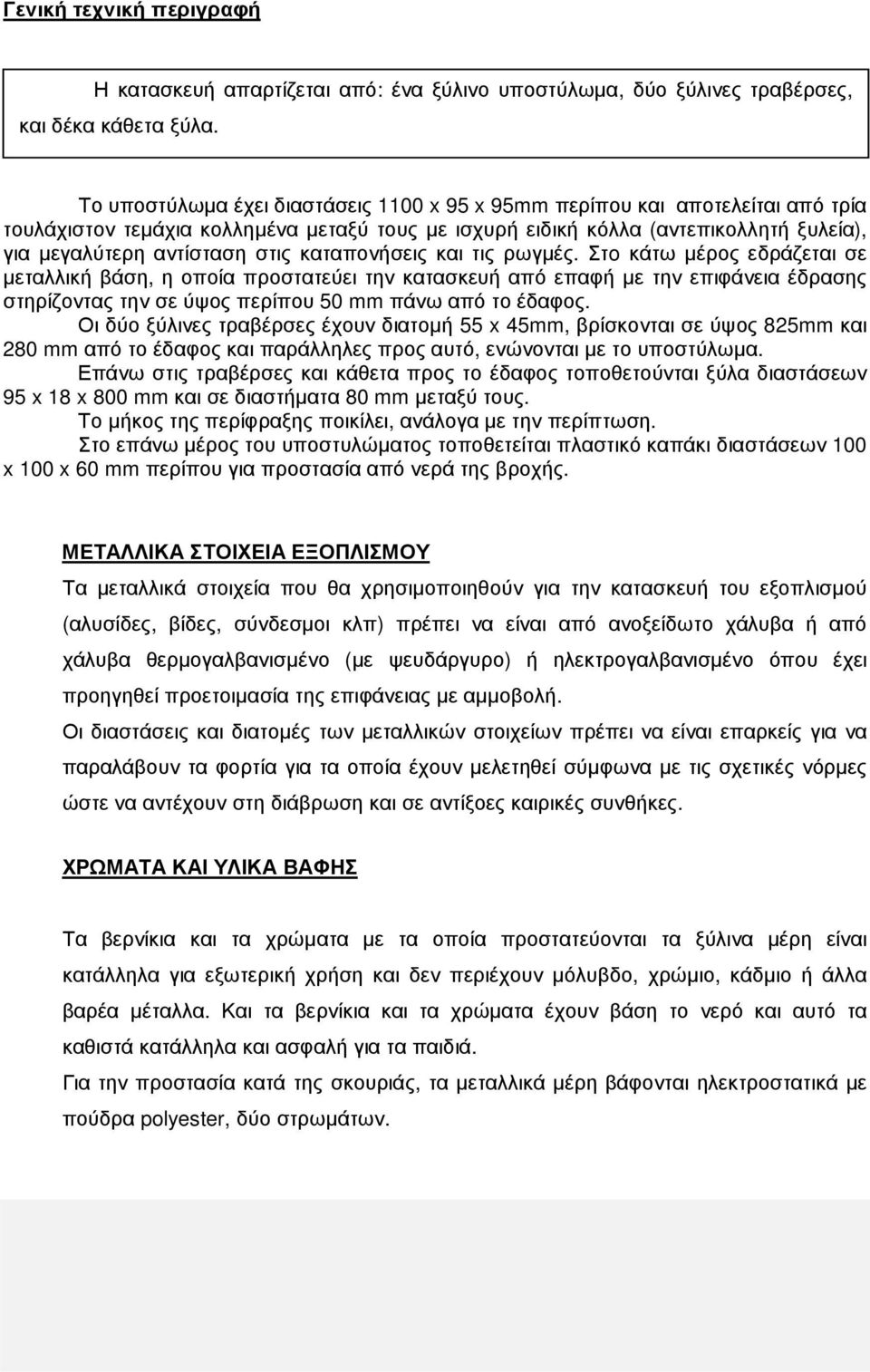

2 Γενική τεχνική περιγραφή Η κατασκευή απαρτίζεται από: ένα ξύλινο υποστύλωµα, δύο ξύλινες τραβέρσες, και δέκα κάθετα ξύλα. Το υποστύλωµα έχει διαστάσεις 1100 x 95 x 95mm περίπου και αποτελείται από τρία τουλάχιστον τεµάχια κολληµένα µεταξύ τους µε ισχυρή ειδική κόλλα (αντεπικολλητή ξυλεία), για µεγαλύτερη αντίσταση στις καταπονήσεις και τις ρωγµές. Στo κάτω µέρος εδράζεται σε µεταλλική βάση, η οποία προστατεύει την κατασκευή από επαφή µε την επιφάνεια έδρασης στηρίζοντας την σε ύψος περίπου 50 mm πάνω από το έδαφος. Οι δύο ξύλινες τραβέρσες έχουν διατοµή 55 x 45mm, βρίσκονται σε ύψος 825mm και 280 mm από το έδαφος και παράλληλες προς αυτό, ενώνονται µε το υποστύλωµα. Επάνω στις τραβέρσες και κάθετα προς το έδαφος τοποθετούνται ξύλα διαστάσεων 95 x 18 x 800 mm και σε διαστήµατα 80 mm µεταξύ τους. Το µήκος της περίφραξης ποικίλει, ανάλογα µε την περίπτωση. Στο επάνω µέρος του υποστυλώµατος τοποθετείται πλαστικό καπάκι διαστάσεων 100 x 100 x 60 mm περίπου για προστασία από νερά της βροχής. ΜΕΤΑΛΛΙΚΑ ΣΤΟΙΧΕΙΑ ΕΞΟΠΛΙΣΜΟΥ Τα µεταλλικά στοιχεία που θα χρησιµοποιηθούν για την κατασκευή του εξοπλισµού (αλυσίδες, βίδες, σύνδεσµοι κλπ) πρέπει να είναι από ανοξείδωτο χάλυβα ή από χάλυβα θερµογαλβανισµένο (µε ψευδάργυρο) ή ηλεκτρογαλβανισµένο όπου έχει προηγηθεί προετοιµασία της επιφάνειας µε αµµοβολή. Οι διαστάσεις και διατοµές των µεταλλικών στοιχείων πρέπει να είναι επαρκείς για να παραλάβουν τα φορτία για τα οποία έχουν µελετηθεί σύµφωνα µε τις σχετικές νόρµες ώστε να αντέχουν στη διάβρωση και σε αντίξοες καιρικές συνθήκες. ΧΡΩΜΑΤΑ ΚΑΙ ΥΛΙΚΑ ΒΑΦΗΣ Τα βερνίκια και τα χρώµατα µε τα οποία προστατεύονται τα ξύλινα µέρη είναι κατάλληλα για εξωτερική χρήση και δεν περιέχουν µόλυβδο, χρώµιο, κάδµιο ή άλλα βαρέα µέταλλα. Και τα βερνίκια και τα χρώµατα έχουν βάση το νερό και αυτό τα καθιστά κατάλληλα και ασφαλή για τα παιδιά. Για την προστασία κατά της σκουριάς, τα µεταλλικά µέρη βάφονται ηλεκτροστατικά µε πούδρα polyester, δύο στρωµάτων.

καταπονήσεις και τις ρωγµές. Στo κάτω µέρος εδράζεται σε µεταλλική βάση, η οποία προστατεύει την κατασκευή από επαφή µε την επιφάνεια έδρασης στηρίζοντας την σε ύψος περίπου 50 mm πάνω από το έδαφος.

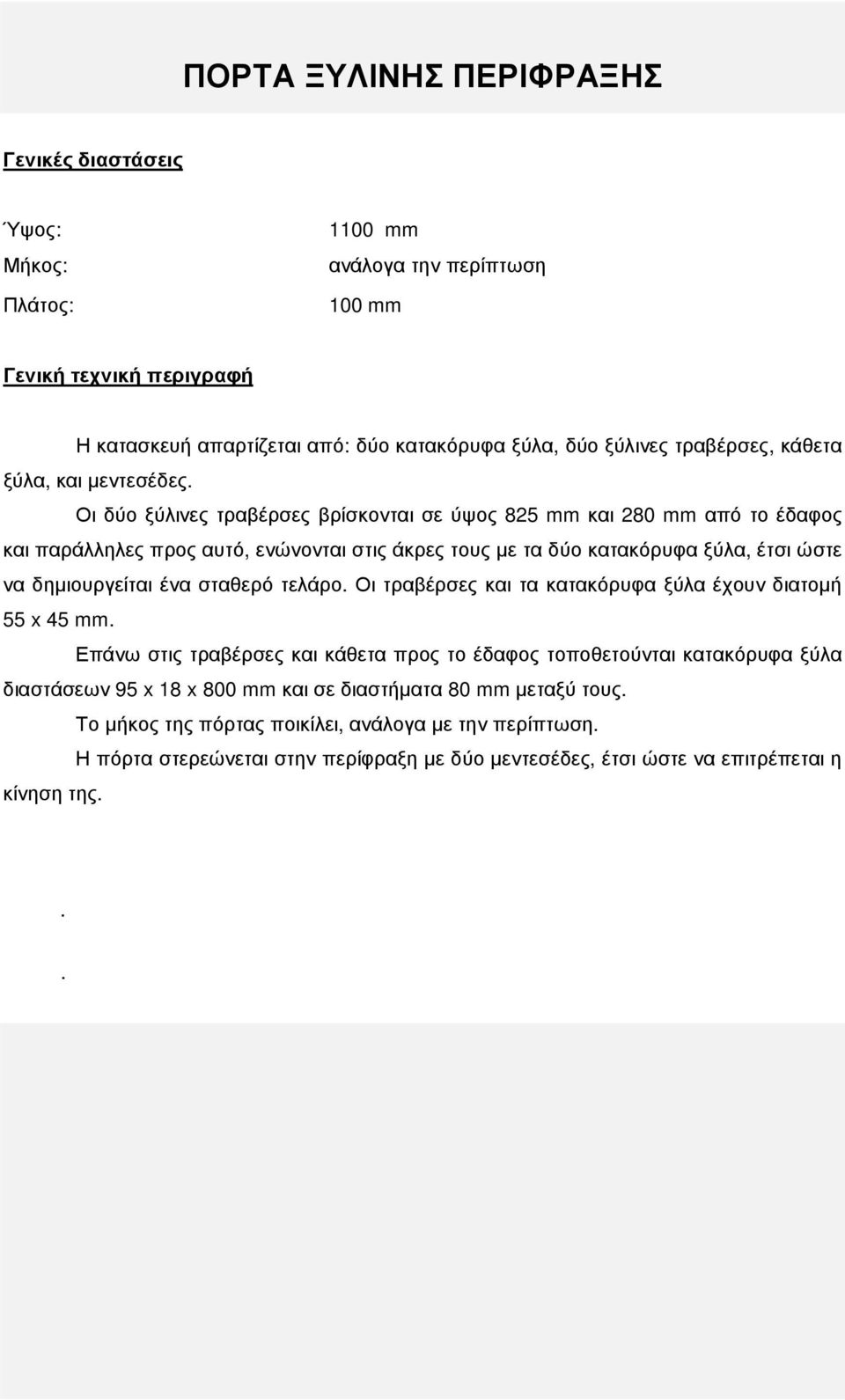

3 ΠΟΡΤΑ ΞΥΛΙΝΗΣ ΠΕΡΙΦΡΑΞΗΣ Γενικές διαστάσεις Ύψος: Μήκος: Πλάτος: 1100 mm ανάλογα την περίπτωση 100 mm Γενική τεχνική περιγραφή Η κατασκευή απαρτίζεται από: δύο κατακόρυφα ξύλα, δύο ξύλινες τραβέρσες, κάθετα ξύλα, και µεντεσέδες. Οι δύο ξύλινες τραβέρσες βρίσκονται σε ύψος 825 mm και 280 mm από το έδαφος και παράλληλες προς αυτό, ενώνονται στις άκρες τους µε τα δύο κατακόρυφα ξύλα, έτσι ώστε να δηµιουργείται ένα σταθερό τελάρο. Οι τραβέρσες και τα κατακόρυφα ξύλα έχουν διατοµή 55 x 45 mm. Επάνω στις τραβέρσες και κάθετα προς το έδαφος τοποθετούνται κατακόρυφα ξύλα διαστάσεων 95 x 18 x 800 mm και σε διαστήµατα 80 mm µεταξύ τους. Το µήκος της πόρτας ποικίλει, ανάλογα µε την περίπτωση. Η πόρτα στερεώνεται στην περίφραξη µε δύο µεντεσέδες, έτσι ώστε να επιτρέπεται η κίνηση της...

Οι δύο ξύλινες τραβέρσες βρίσκονται σε ύψος 825 mm και 280 mm από το έδαφος και παράλληλες προς αυτό, ενώνονται στις άκρες τους µε τα δύο κατακόρυφα ξύλα, έτσι ώστε να δηµιουργείται ένα σταθερό

4 ΠΛΗΡΟΦΟΡΙΑΚΗ ΠΙΝΑΚΙ Α ΕΓΧΑΡΑΚΤΗ ΕΙΚΟΝΑ ΠΡΟΙΟΝΤΟΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η πινακίδα έχει µήκος 1460mm, πλάτος 115mm και ύψος 2800mm. Αποτελείται από δύο υποστυλώµατα, την πινακίδα και δύο µεταλλικές βάσεις. Τα υποστυλώµατα έχουν διατοµή 115 x 115mm και ύψος 2750mm. Η πινακίδα κατασκευάζεται από ευρωπαϊκή ξυλεία κωνοφόρων δένδρων πάχους 12mm,κατάλληλα επεξεργασµένων και εµποτισµένων µε ειδικά υλικά ώστε να εξασφαλίζεται η αντοχή στις καιρικές συνθήκες σύµφωνα µε τους διεθνείς κανονισµούς και να καλύπτει την προδιαγραφή απαιτήσεων EN ISO και EN ISO Οι γενικές διαστάσεις είναι 2500 x 1200mm και το χρώµα επιλογής της Υπηρεσίας. Η πινακίδα στηρίζεται στα υποστυλώµατα σε ύψος 290mm από το δάπεδο, µε έξι ειδικά µεταλλικά τεµάχια, αφήνοντας κενά 50mm µε τα υποστυλώµατα.

Η πινακίδα κατασκευάζεται από ευρωπαϊκή ξυλεία κωνοφόρων δένδρων πάχους 12mm,κατάλληλα επεξεργασµένων και εµποτισµένων µε ειδικά υλικά ώστε να εξασφαλίζεται η αντοχή στις καιρικές συνθήκες

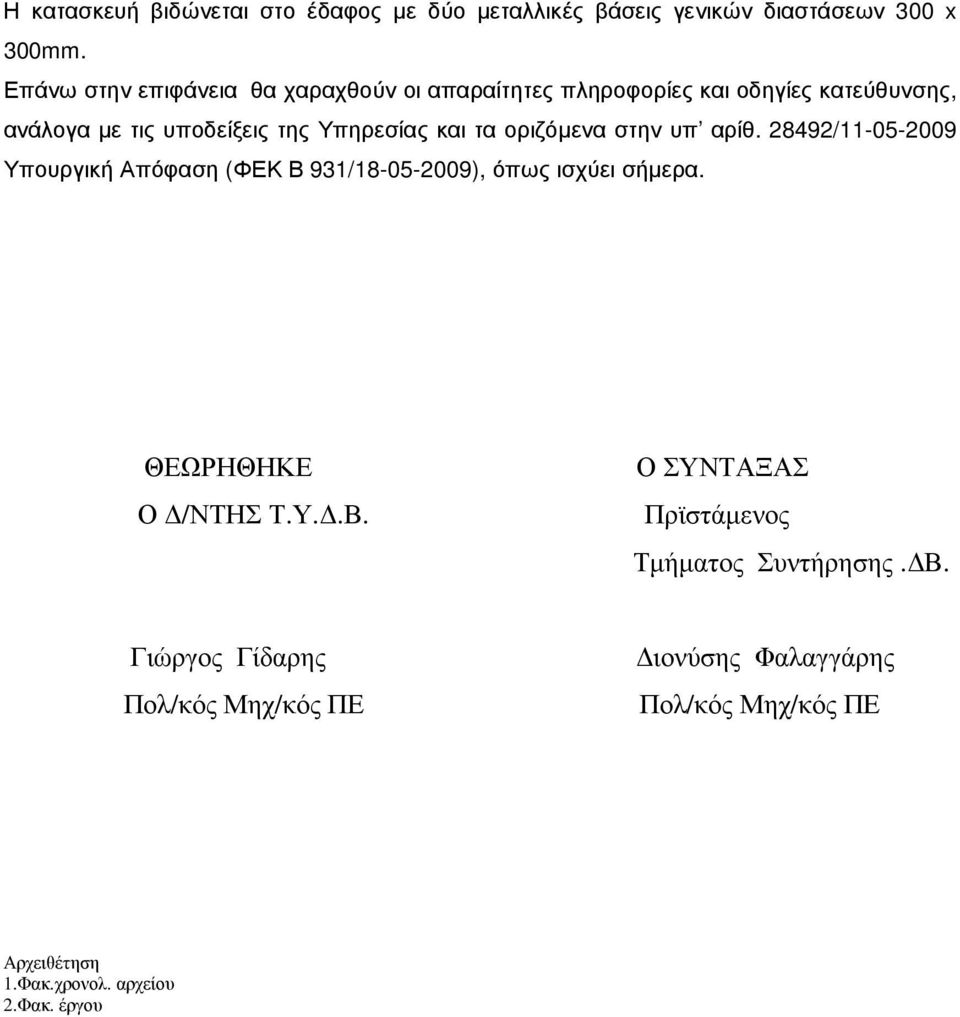

5 Η κατασκευή βιδώνεται στο έδαφος µε δύο µεταλλικές βάσεις γενικών διαστάσεων 300 x 300mm. Επάνω στην επιφάνεια θα χαραχθούν οι απαραίτητες πληροφορίες και οδηγίες κατεύθυνσης, ανάλογα µε τις υποδείξεις της Υπηρεσίας και τα οριζόµενα στην υπ αρίθ / Υπουργική Απόφαση (ΦΕΚ Β 931/ ), όπως ισχύει σήµερα. ΘΕΩΡΗΘΗΚΕ Ο /ΝΤΗΣ Τ.Υ..Β. Ο ΣΥΝΤΑΞΑΣ Πρϊστάµενος Τµήµατος Συντήρησης. Β. Γιώργος Γίδαρης Πολ/κός Μηχ/κός ΠΕ ιονύσης Φαλαγγάρης Πολ/κός Μηχ/κός ΠΕ Αρχειθέτηση 1.Φακ.χρονολ. αρχείου 2.Φακ. έργου

τα οριζόµενα στην υπ αρίθ. 28492/11-05-2009 Υπουργική Απόφαση (ΦΕΚ Β 931/18-05-2009), όπως ισχύει σήµερα. ΘΕΩΡΗΘΗΚΕ Ο /ΝΤΗΣ Τ.Υ..Β. Ο ΣΥΝΤΑΞΑΣ Πρϊστάµενος Τµήµατος Συντήρησης.
